Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления приклада для пневматического пистолета ИЖ-53М.
Посмотрев варианты аналогичных конструкций на просторах интернета, появилась идея попробовать изготовить что-то подобное, для повышения удобства удержания и прицеливания.
Идея включала в себя:
- достаточную простоту конструкции (без «художественных излишеств»),
- использование имевшихся в наличии материалов и инструментов,
- возможность достаточно легкой замены разных вариантов затыльников приклада,
- удобство быстрой замены заводской рукояти на собственную конструкцию,
- отсутствие, какого либо вмешательства в конструкцию заводского изделия с целью усиления боя (а так же сверление, пиление и т.д.).
В данной конструкции было использовано:
- Обрезок фанеры толщиной 10мм.
- Обрезок буковой рейки.
- Крепеж М4.
- Мебельные винтовые стяжки диаметром 5мм.
Из инструментов использовалось:
- Электролобзик.
- МФИ «Dremel».
- Дрель на стойке.
- Шлифовальная машинка (вибрационная).
- Вертикальный фрезер.
- Струбцины.
- Отвертка.

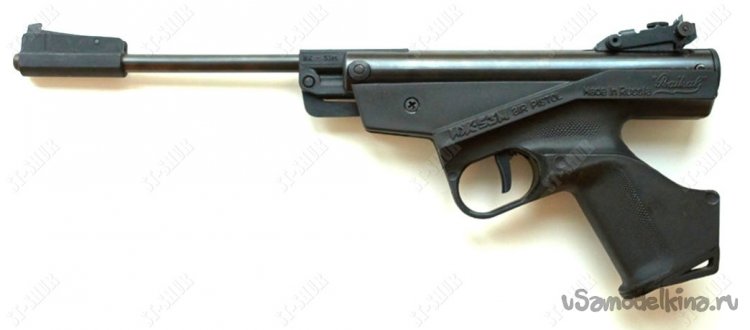

Конструкция делалась для механики пистолета ИЖ-53М (2003 год выпуска).

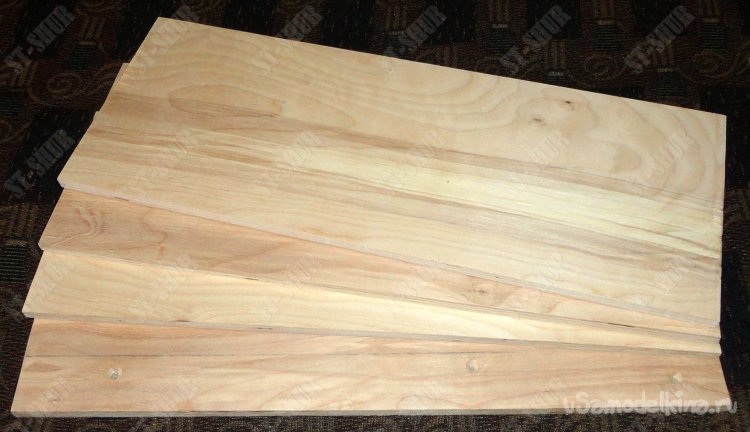

Поскольку подходящего по толщине материала в запасе не нашлось, то решил опробовать вариант клееной конструкции. Для чего был использован, имевшийся в наличии, лист фанеры толщиной 10мм, нарезанный на четыре части шириной около 180мм, длинной около 450мм.

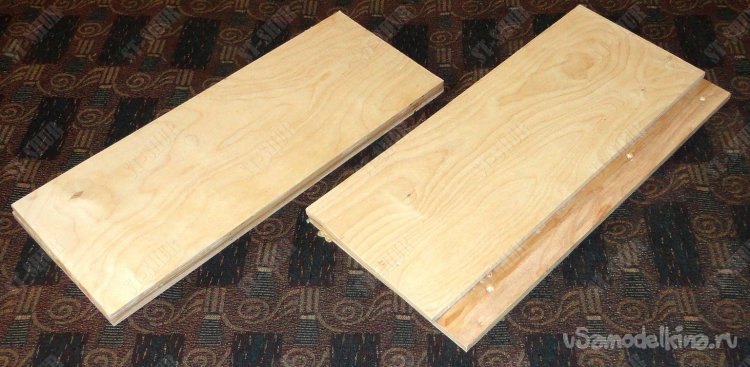

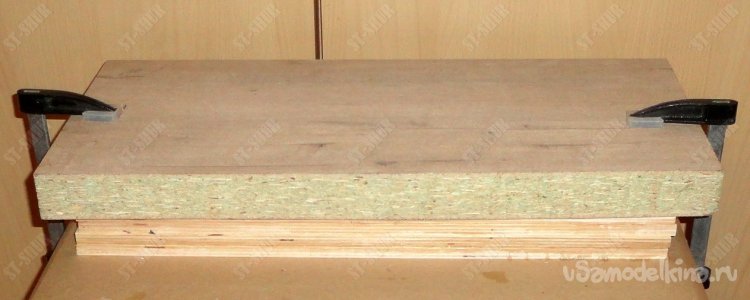

Части склеены между собой клеем ПВА «Момент столяр» - по две, для получения заготовок толщиной 20мм.

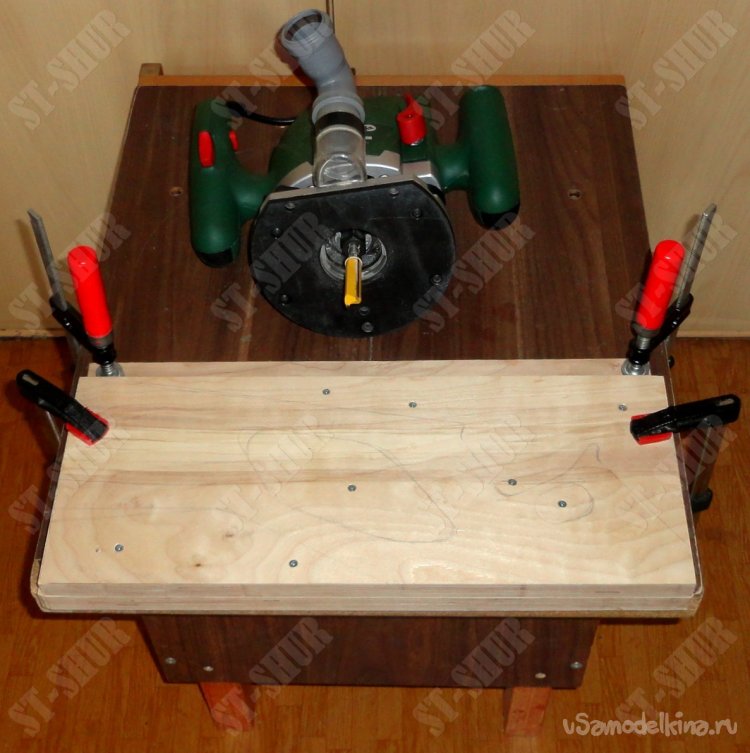

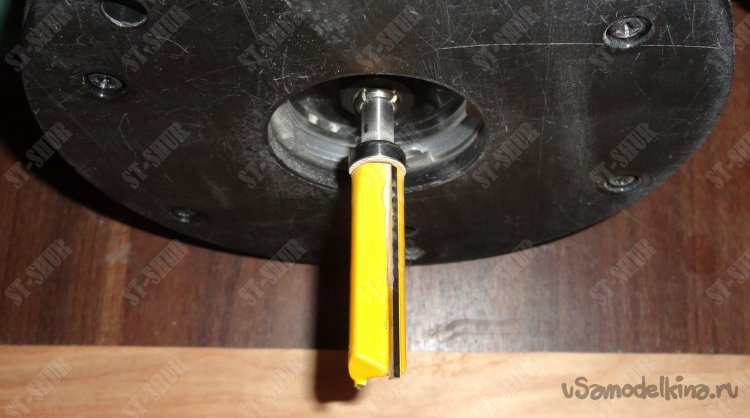

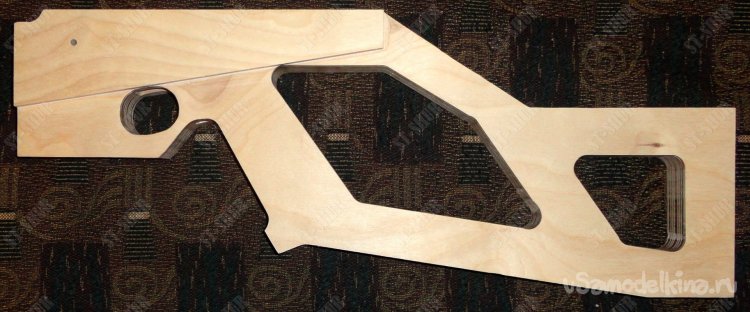

Далее заготовки были скреплены друг с другом шурупами диаметром 3мм (в местах подлежащих удалению). По картонному шаблону нанесена предварительная разметка. С помощью прямой фрезы (с опорным подшипником), по направляющим выровнены торцы заготовок.

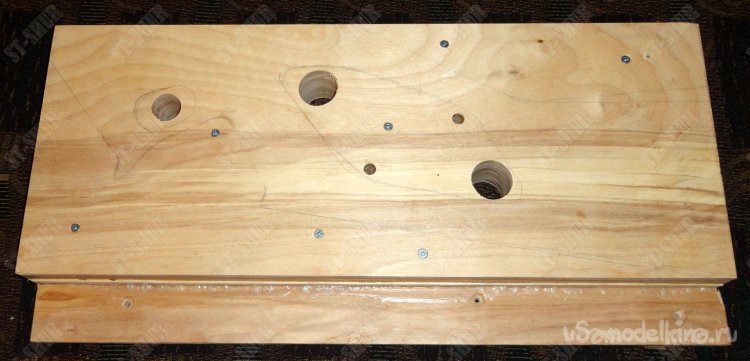

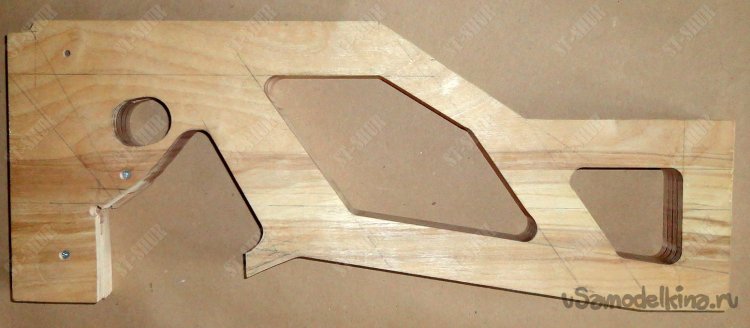

Для последующего выпиливания электролобзиком необходимого контура, предварительно просверлены отверстия (перьевым сверлом).

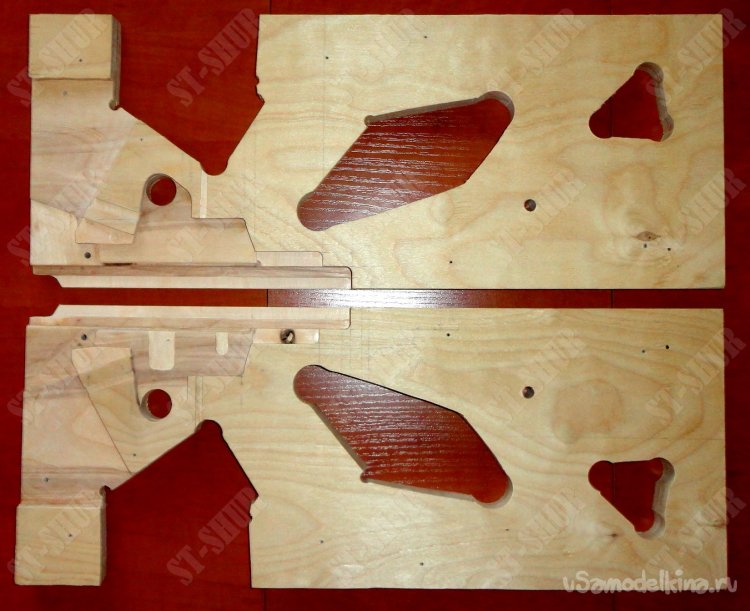

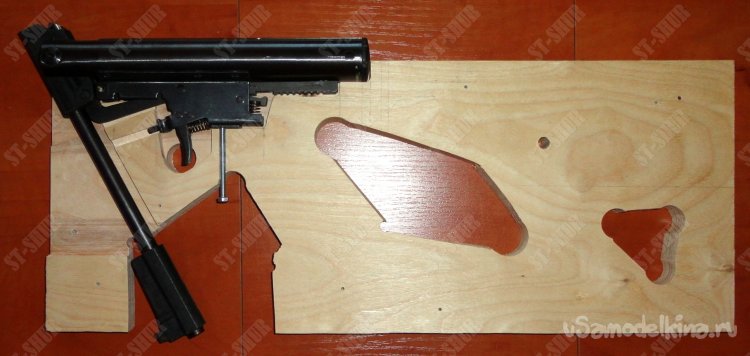

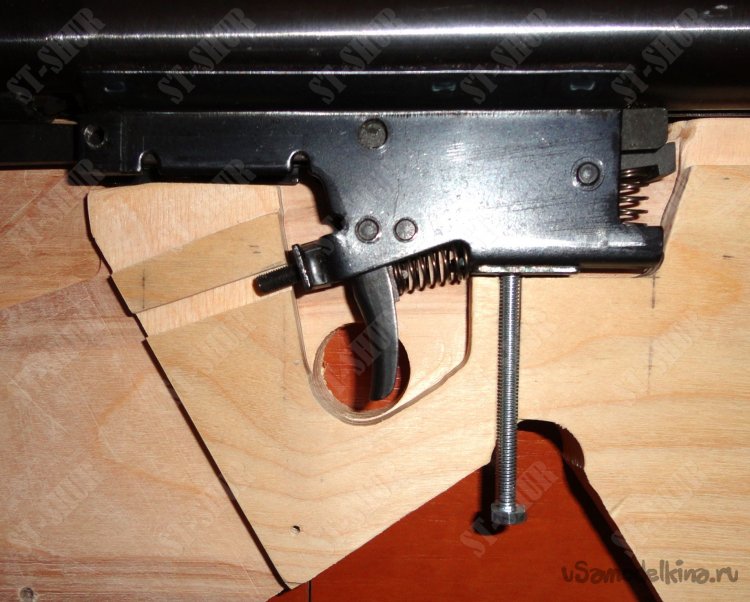

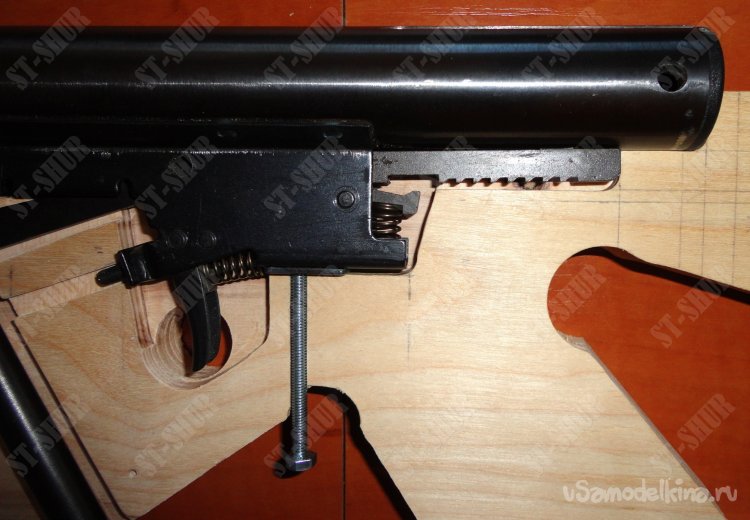

Далее была произведена фрезеровка заготовок для изготовления «посадочного» места ствольной коробки.

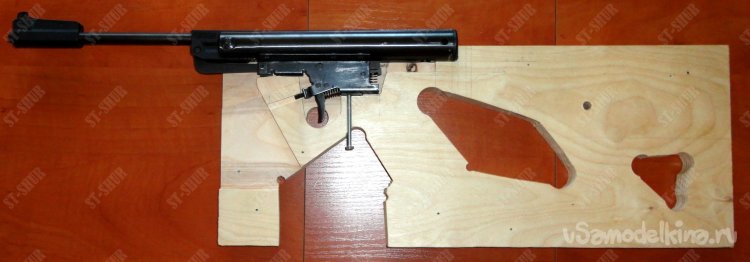

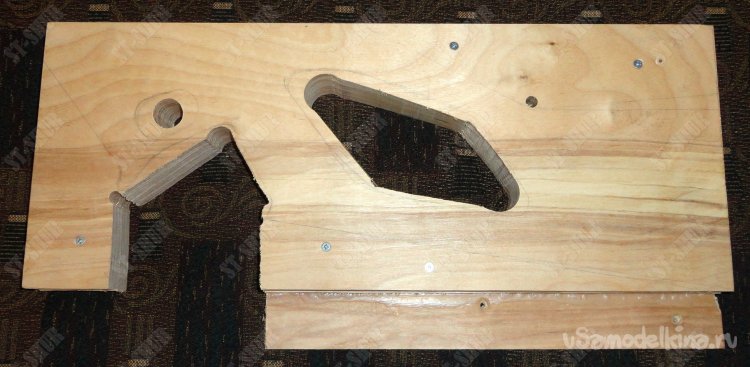

После чего, заготовки были склеены между собой. При этом использовались шурупы, завинченные в прежние места установки и быстрозажимные струбцины. Далее в необходимых местах произведена предварительная фрезеровка (с использованием направляющих) глубиной около 6-7мм.

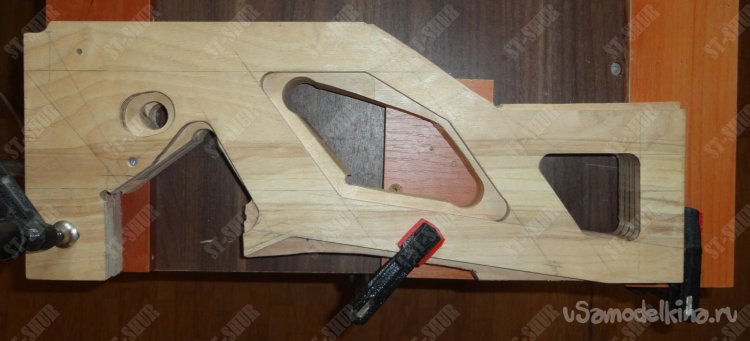

Потом края фрезеровались на всю толщину изделия, используя опорный подшипник прямой фрезы.

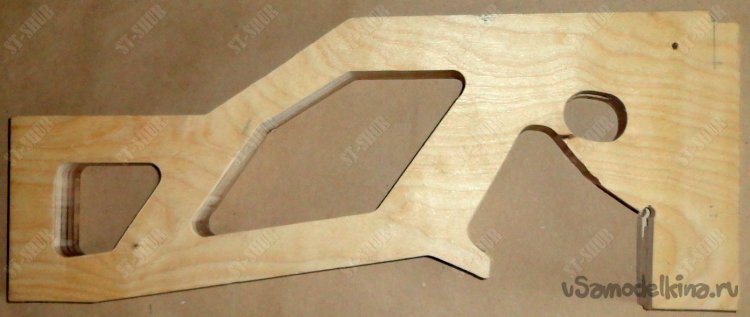

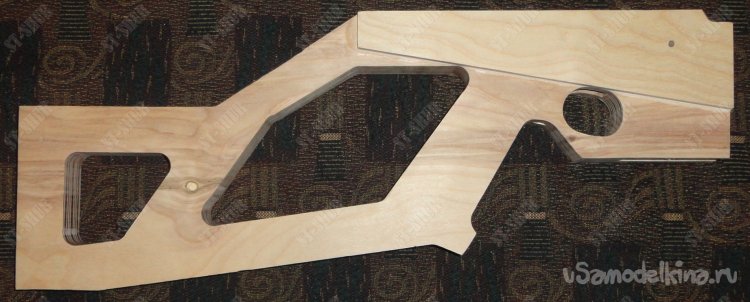

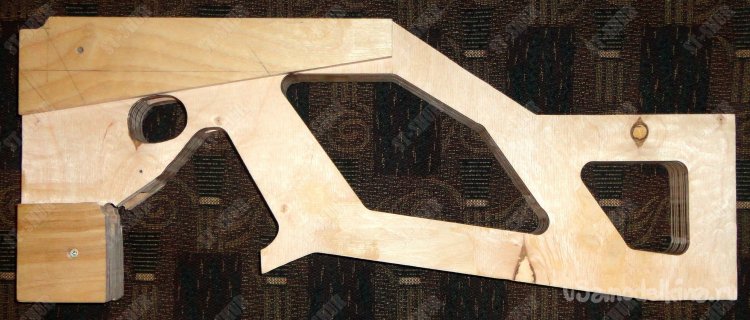

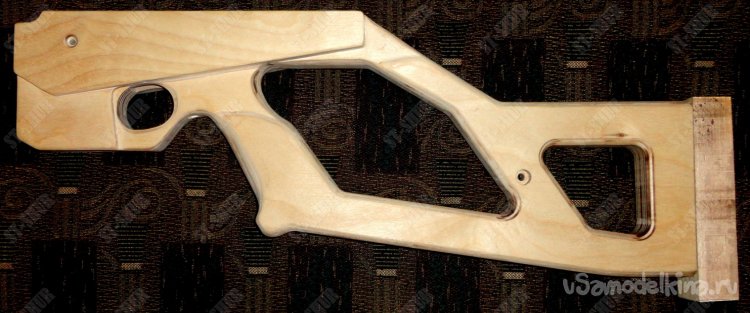

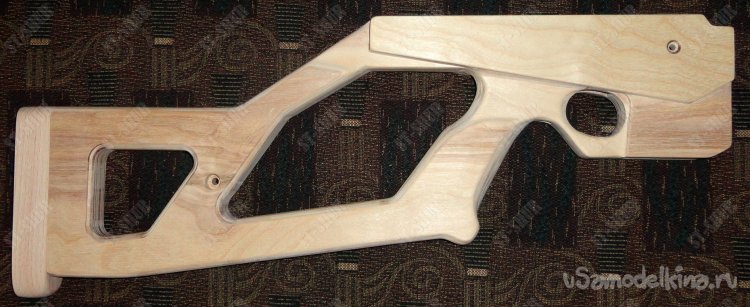

Затем произведена дальнейшая фрезеровка, удаление лишних частей и предварительная шлифовка изделия.

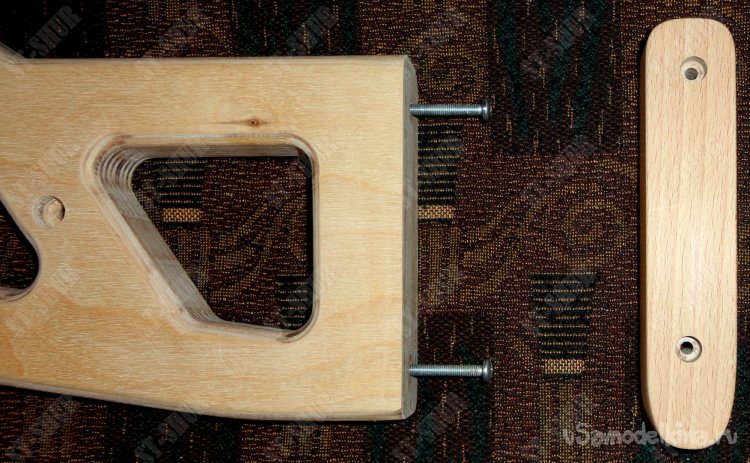

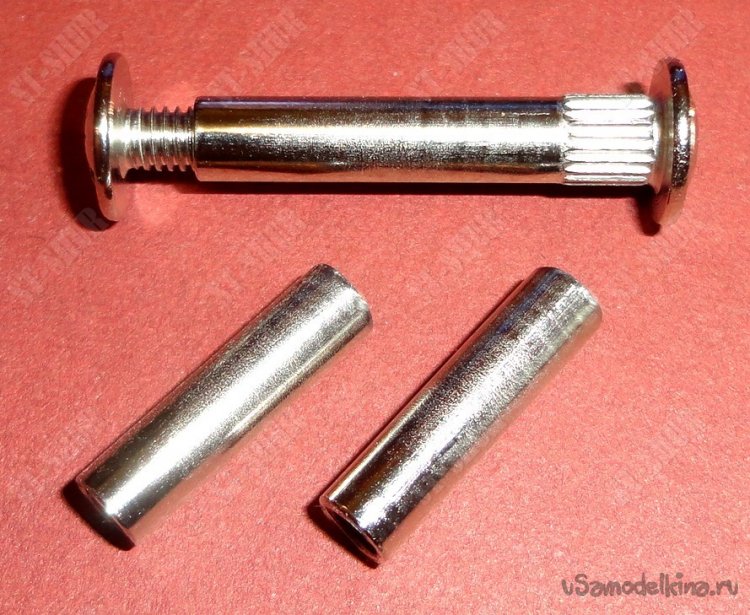

Для крепления затыльника приклада из винтовых мебельных стяжек диаметром 5мм были изготовлены две трубки с резьбой М4 длинной 20мм.
Трубки вклеены в отверстия на торце приклада с помощью «Супер-клея» (с возможностью коррекции).

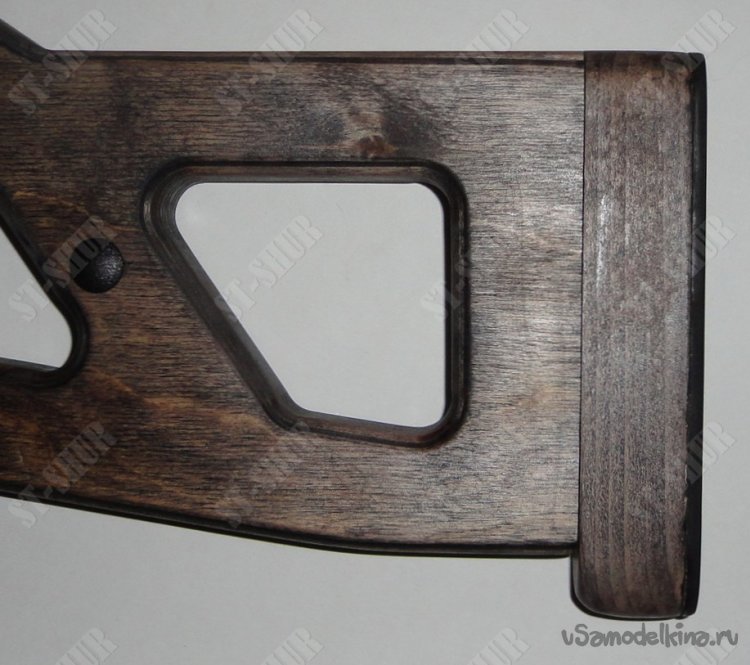

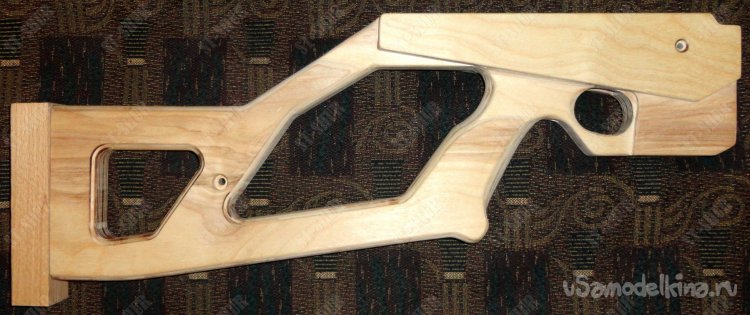

Срезы на прикладе обработаны кромочной фрезой с углом 450 и опорным подшипником. Затыльник приклада был изготовлен из обрезка буковой рейки толщиной 25мм. Заготовка затыльника крепится винтами М4.

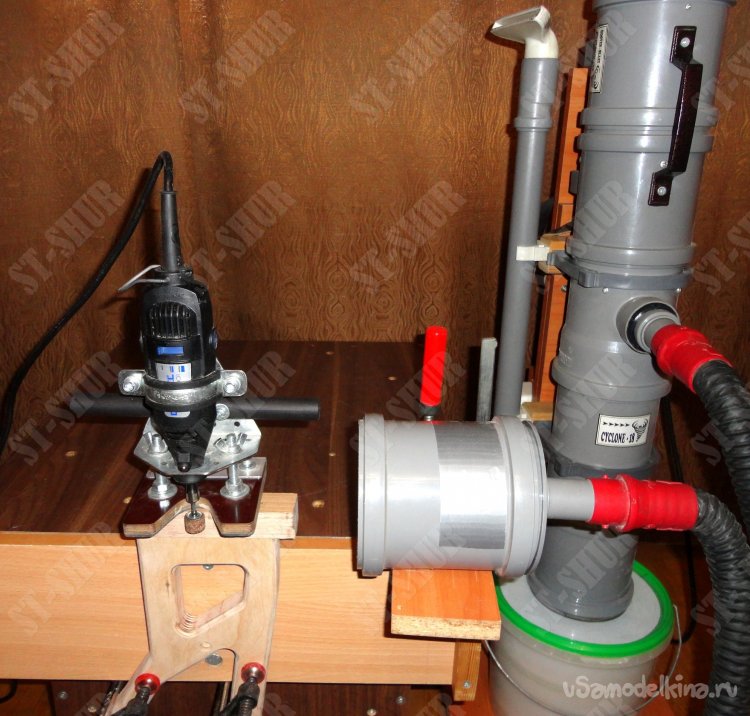

Грубая подгонка затыльника осуществлялась с помощью МФИ «Dremel» с наждаком. Дальнейшая доработка производилась вибрационной шлифовальной машинкой. Поскольку работы проводились в жилой комнате, то очень выручал самодельный «Циклон».

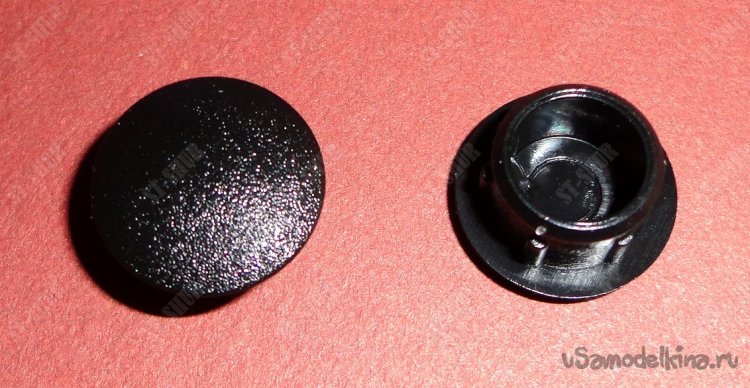

Пока было сделано одно крепежное отверстие для винтовой мебельной стяжки диаметром 5мм, благодаря которому заодно был убран дефект шпона фанеры (сучек). Отверстия закрываются пластиковыми заглушками диаметром 10мм.

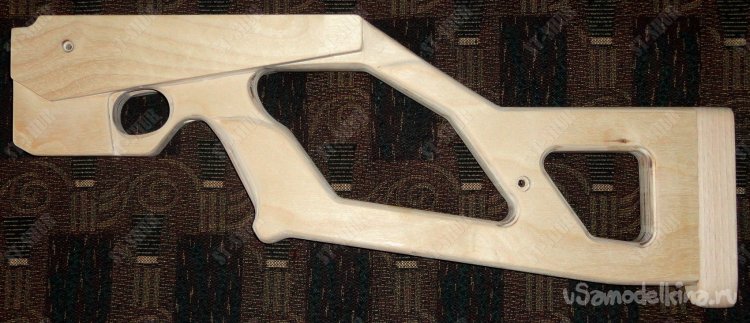

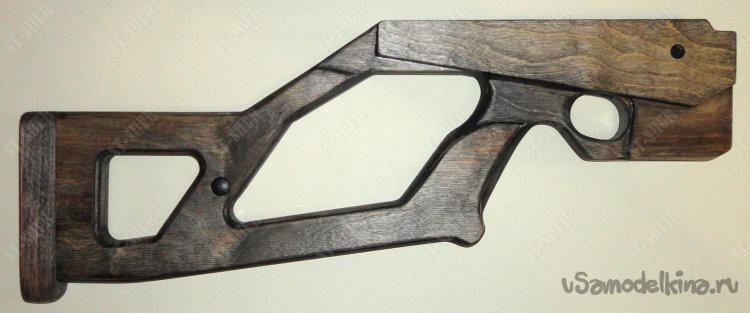

После окончательной шлифовки, изделие было обработано быстросохнущим лаком ХВ-784, цвет «эбеновое дерево».

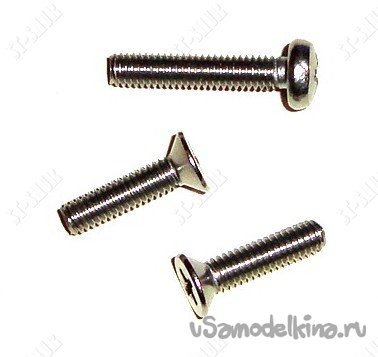

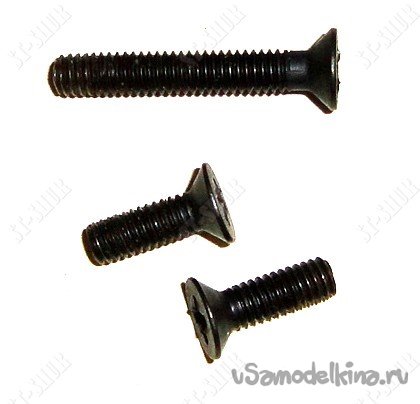

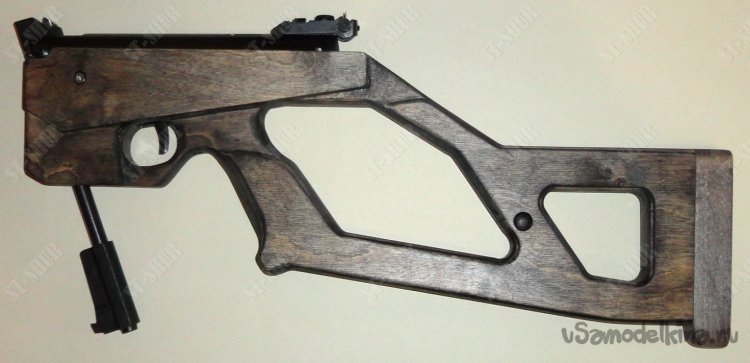

Для крепления ствольной коробки к данному прикладу используются винты М4 из нержавейки А2.

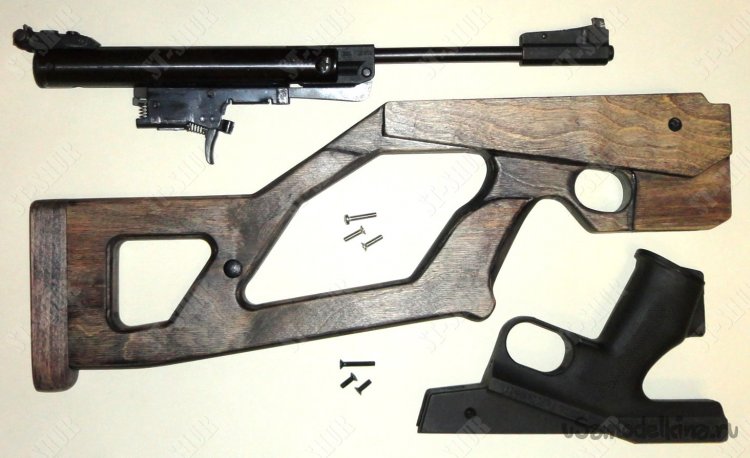

Для крепления ствольной коробки к заводской рукояти используются вороненые винты М4 («родные»).

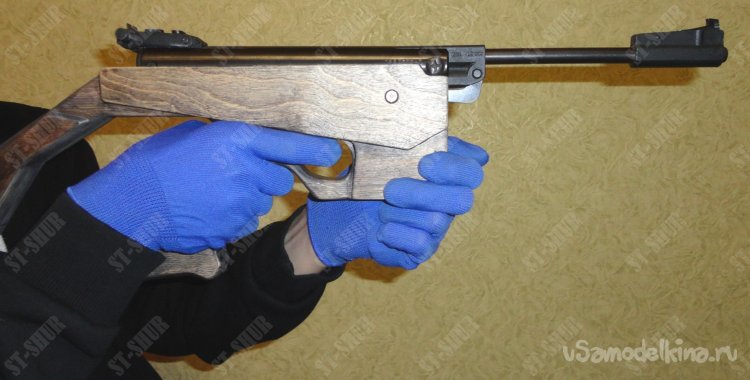

Изначально передняя часть изделия планировалась немного другой формы. Но как оказалось получившееся своеобразное «мини-цевье» достаточно удобно для поддержки второй рукой. Да и в случае необходимости всегда можно отрезать «лишнее».

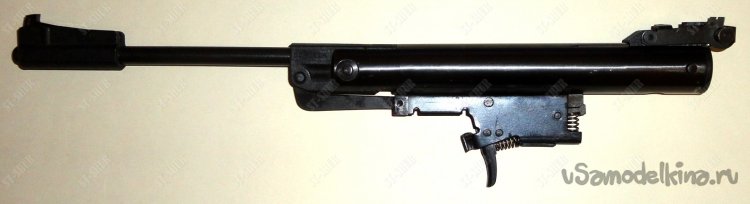

Благодаря тому, что прицельные приспособления находятся на съемной конструкции ствольной коробки со стволом, то нет необходимости коррекции (пристрелки) при «переезде» с заводской рукояти на изготовленный приклад.

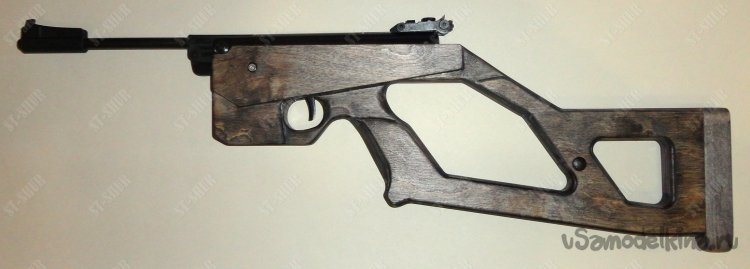

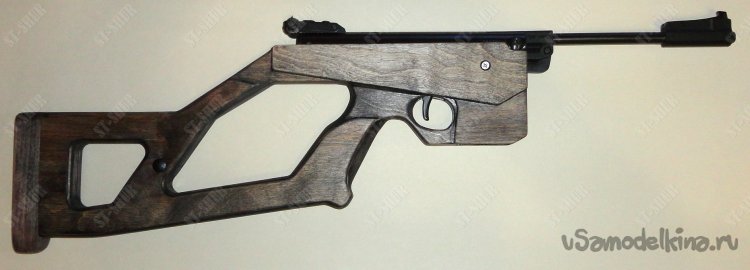

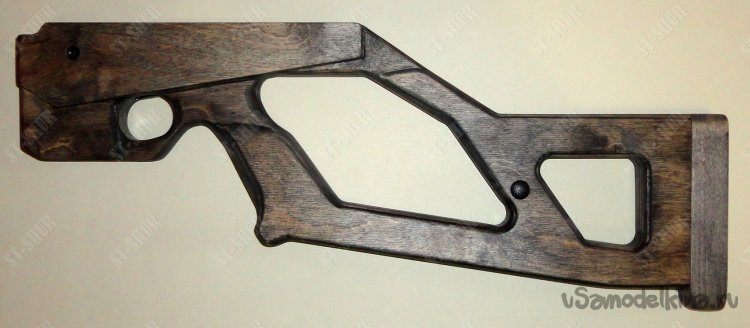

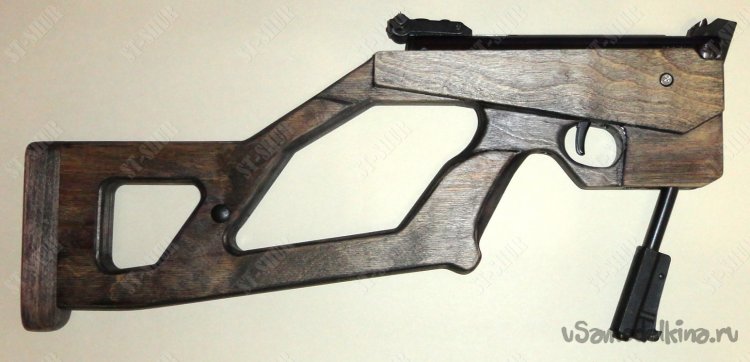

Таким образом, получился своеобразный набор для пневматического пистолета ИЖ-53М.
Большое количество прямых линий в «дизайне» конструкции максимально упростило работы с использованием направляющих упоров для фрезера. Не смотря на внешнюю «угловатость», в руках изделие удерживать достаточно удобно. Поскольку данная конструкция изготавливалась как пробный вариант, а клееное изделие такого типа делалось в первый раз, то в конструкции заранее было предусмотрено достаточное количество мест для возможности установки винтовых стяжек. Пока конструкция показывает себя достаточно надежно (небольшой отстрел около 70 выстрелов), ну а далее будет видно.
Некоторые параметры изделия:
- Вес (с затыльником, без механики): 0,72кг.
- Длинна (с затыльником, без механики): 475мм.
- Толщина в районе крепления ствольной коробки: 40мм.
- Толщина в районе затыльника приклада: 29мм.

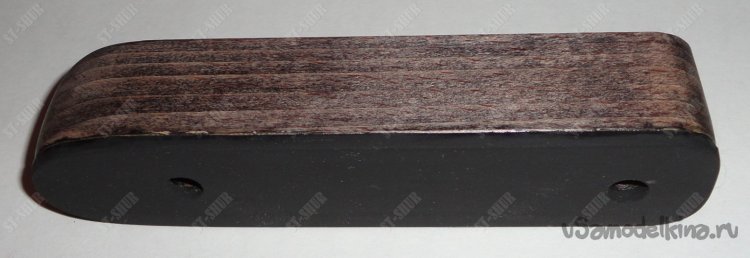

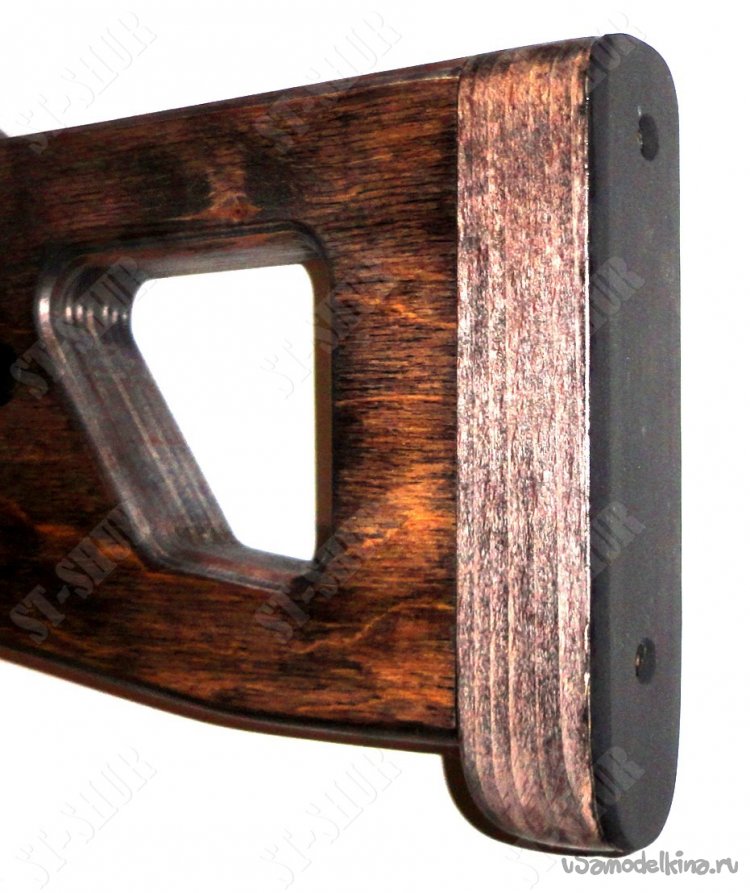

Уже после оформления статьи, на затыльник приклада была наклеена резиновая накладка толщиной 3мм.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Июль 2024г.
Станислав Шурупкин.
