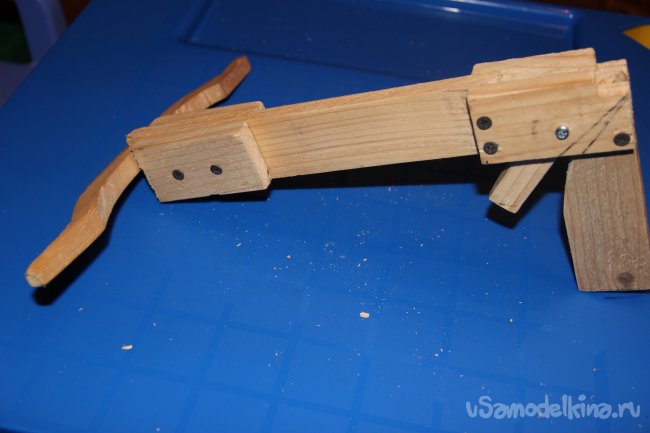

    Арбалет пистолетного типа из дерева


    Те, кто смотрит на этом сайте различные самоделки видели, что я уже показывал один вариант самодельного арбалета. И сегодня я вам хочу показать ещё одну из идей как сделать арбалет пистолетного типа. Многие говорят можно же купить его в магазине, но арбалет своими руками будет интересней и увлекательней. Среди знакомых и друзей вы можете пострелять на отдыхе или дома. Изготовление такого арбалета не составит большого труда и лишних затрат. Также можно к этому арбалету сделать стрелы с наконечником из обычного дротика.

    Материалы и инструменты:
    - деревянные рейки
    - сверло
    - шурупы
    - ножовка или лобзик
    - болтик с гайкой
    - резинка

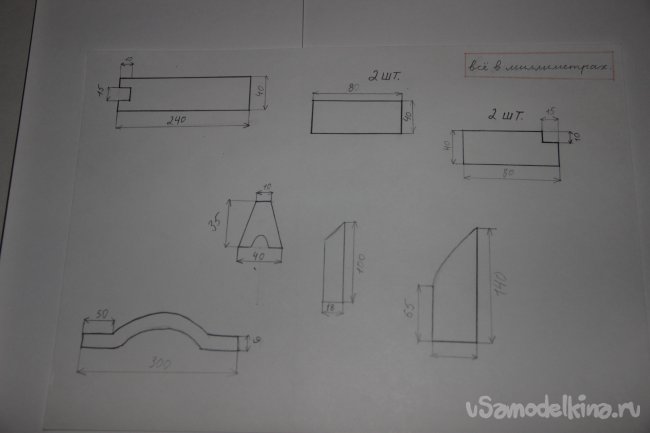

    Шаг 1: Для начала посмотрим чертёж.

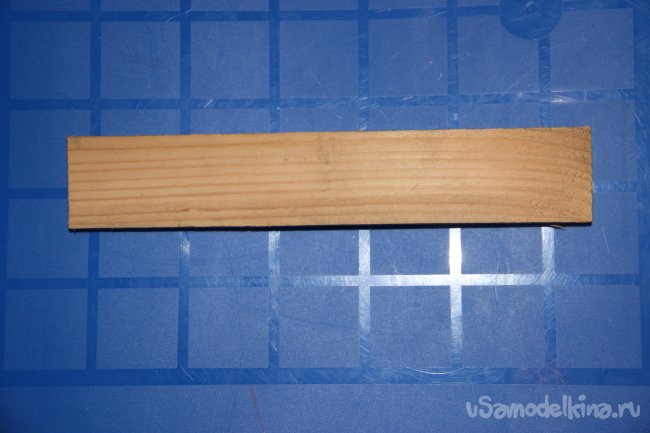

    Шаг 2: Для начала нам нужно сделать основную рейку. Берём и отрезаем нам нужную заготовку, размером 240*40.

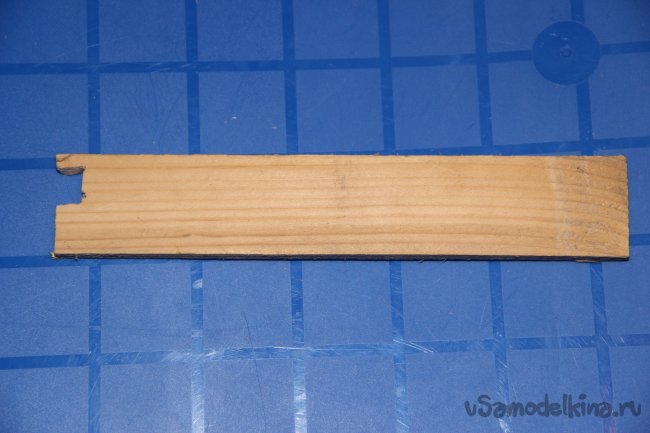

    Шаг 3: Теперь в нашей заготовке нужно выпилить, паз размером 15*10.

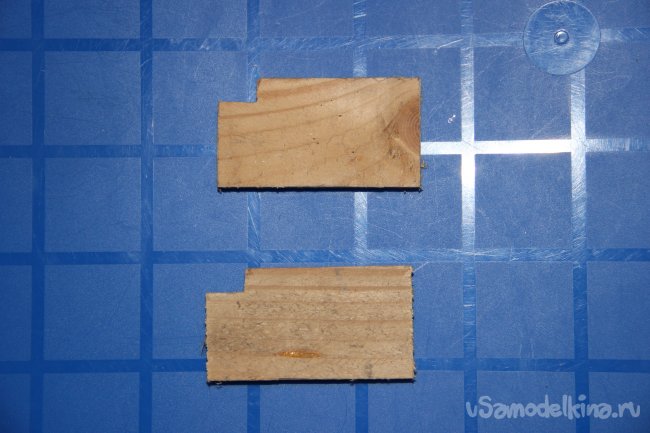

    Шаг 4: Теперь делаем спусковой механизм. Для этого делаем 2 заготовки, размер одной 80*40. И проделываем паз на углу 15*10.

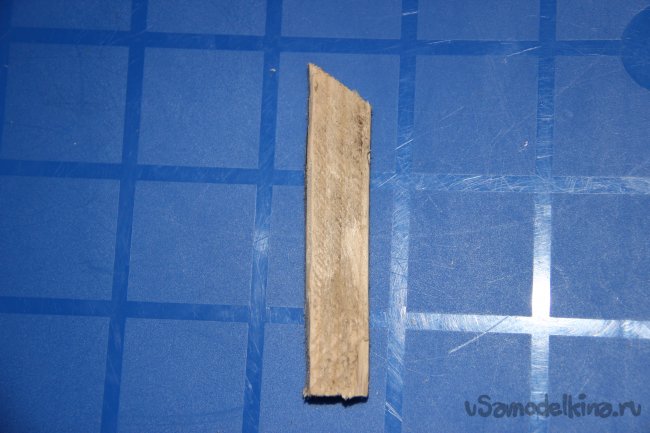

    Шаг 5: Теперь нам нужен курок. Делаем заготовку размером 100*18. И немного под углом отрезаем край.

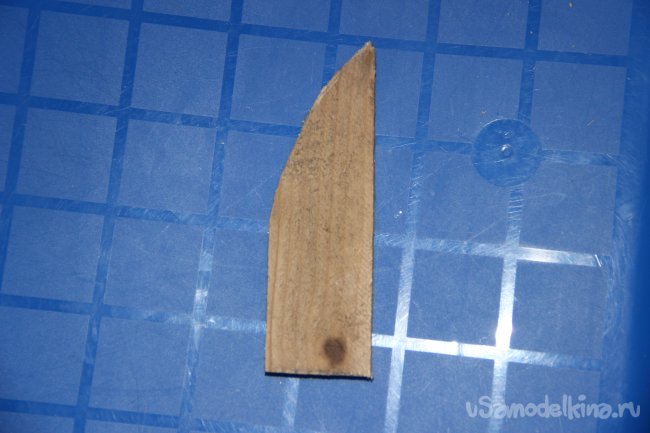

    Шаг 6: Делаем ручку, размер её 140*40. И закругляем край.

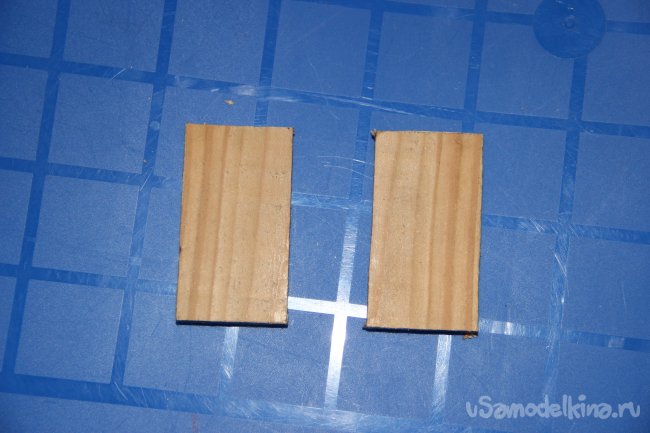

    Шаг 7: Делаем 2 заготовки размер каждой 80*40.

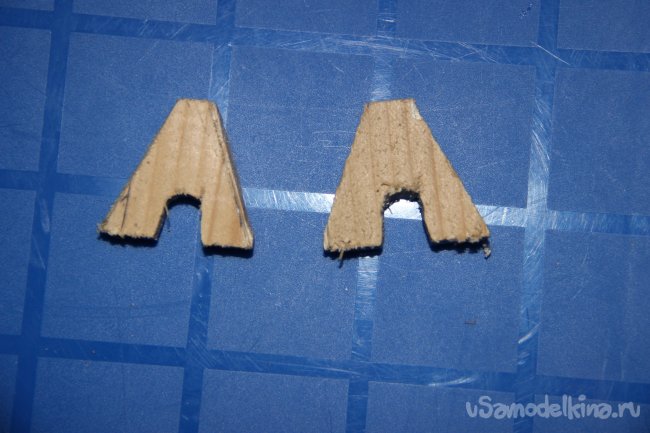

    Шаг 8: Теперь делаем держатели для стрел. Размером 35*40.

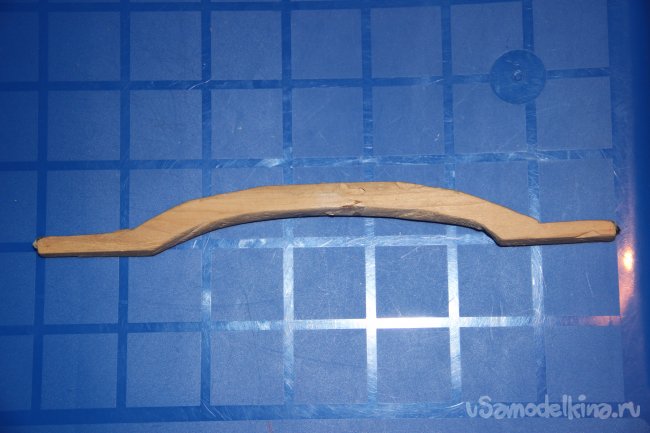

    Шаг 9: И нам осталось сделать лук. Длинна составляет 300 мм.

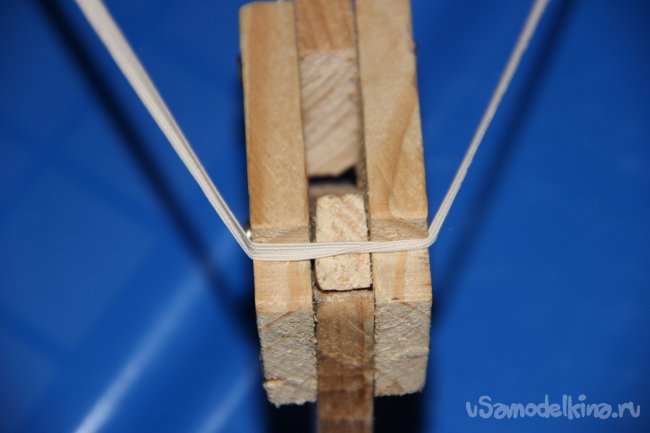

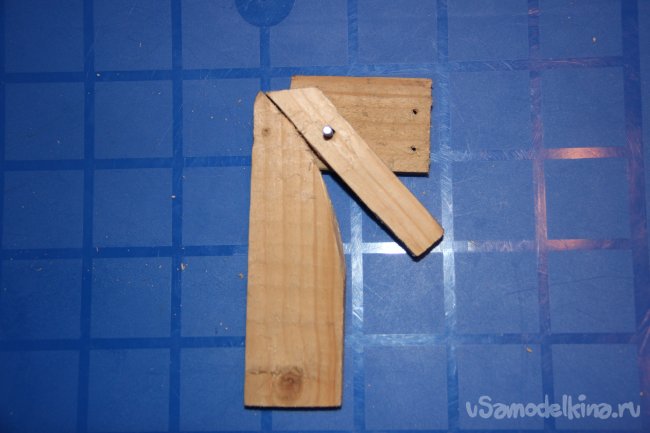

    Шаг 10: Приступаем к сборке. Просверливаем в курке отверстие и в держателях. Вот так это будет работать.

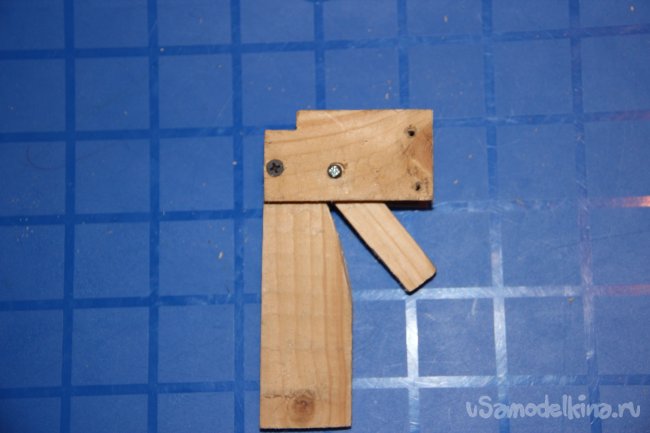

    Шаг 11: Затем прикрепляем второй держатель и прикручиваем ручку.

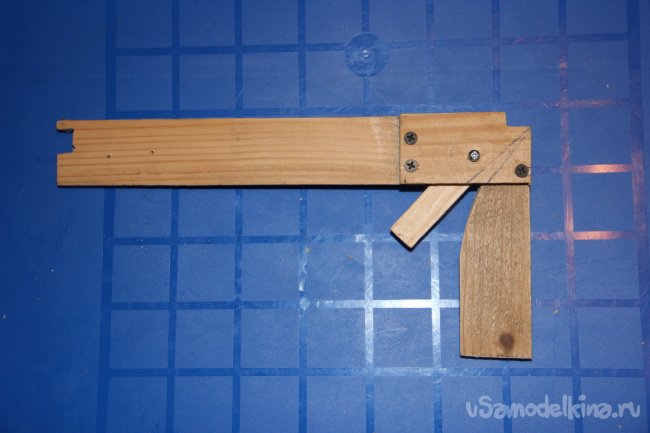

    Шаг 12: И прикручиваем основную заготовку.

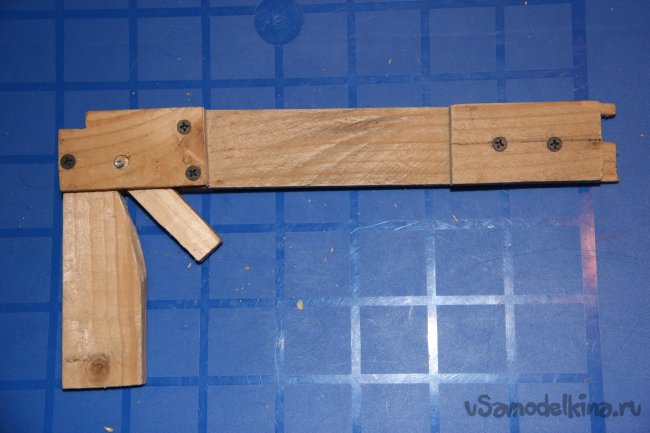

    Шаг 13: Затем прикручиваем 2 заготовки.

    Шаг 14: Затем вставляем ровно в паз лук и прикручиваем его.

    Шаг 15: Приклеиваем на клей держатели для стрел.

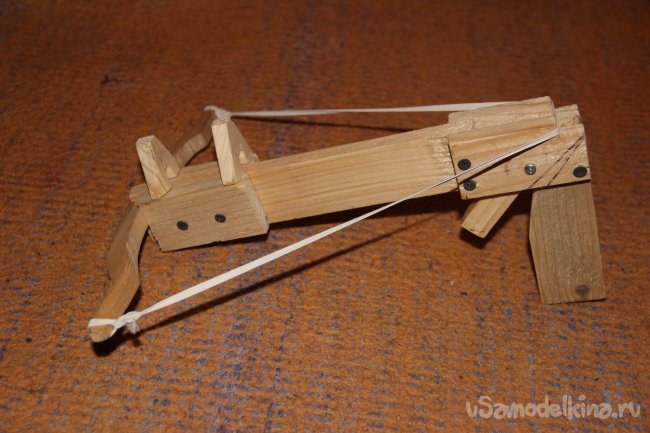

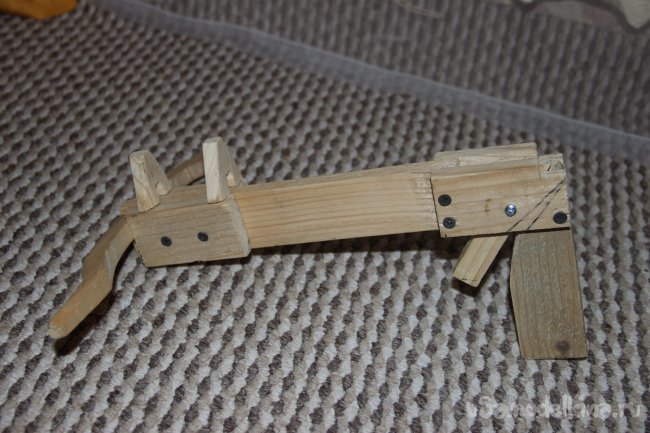

    Шаг 16: Осталось натянуть резинку и сделать стрелы и арбалет готов.
