Всем доброго времени суток. Предлагаю вашему вниманию свой вариант изготовления достаточно простой и удобной разборной стойки для надежной фиксации колонны при эксплуатации дистиллятора колонного типа.
Идея состояла в изготовлении конструкции, которая надежно фиксирует колонну, предотвращая ее возможное раскачивание и наклоны. Иметь возможность удобного перемещения конструкции в пределах квартиры и достаточно быстрой сборки-разборки основных деталей без применения инструментов. Использовать в конструкции ранее изготовленную «квартирную тележку», которая упрощает перемещение различных тяжестей.
Данная конструкция предназначена для повышения удобства эксплуатации дистиллятора, при изготовлении высококачественных антисептических жидкостей с целью дезинфекции!!!
В данной конструкции было использовано:
- Плита ЛДСП размерами 445х800х23мм.
- Поворотные колеса 50х17мм.
- Ручка-скоба РС-110.
- Обрезки фанеры толщиной 10мм.
- Обрезки деревянных реек и бруса.
- Стандартный крепеж М6, М8.
- Металлические хомуты с гайками М8.
Из инструментов использовалось:
- Электролобзик.
- Дрель на стойке.
- Вибрационная шлифовальная машинка.
- Вертикальный фрезер.
- Струбцины, отвертка.

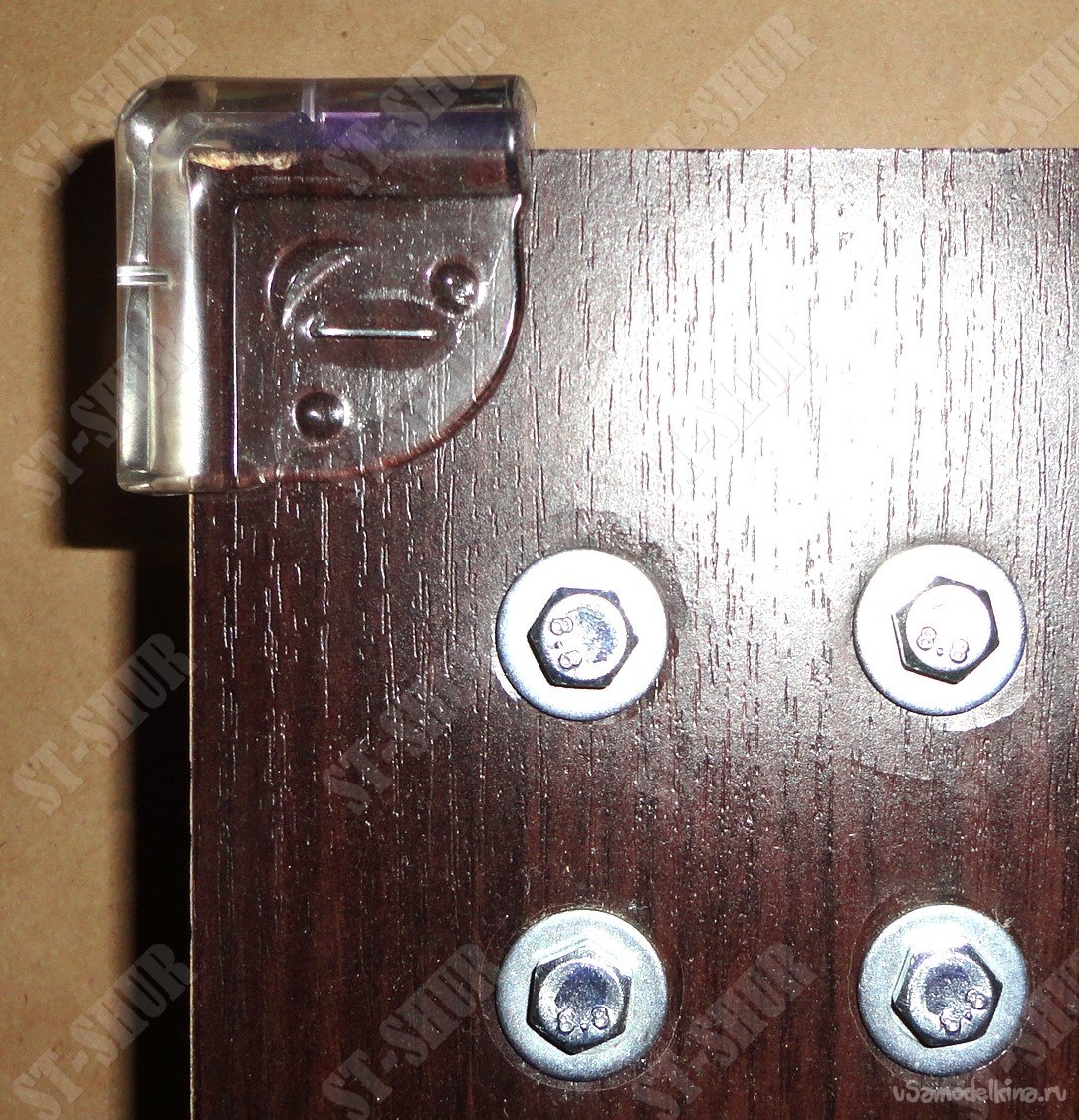

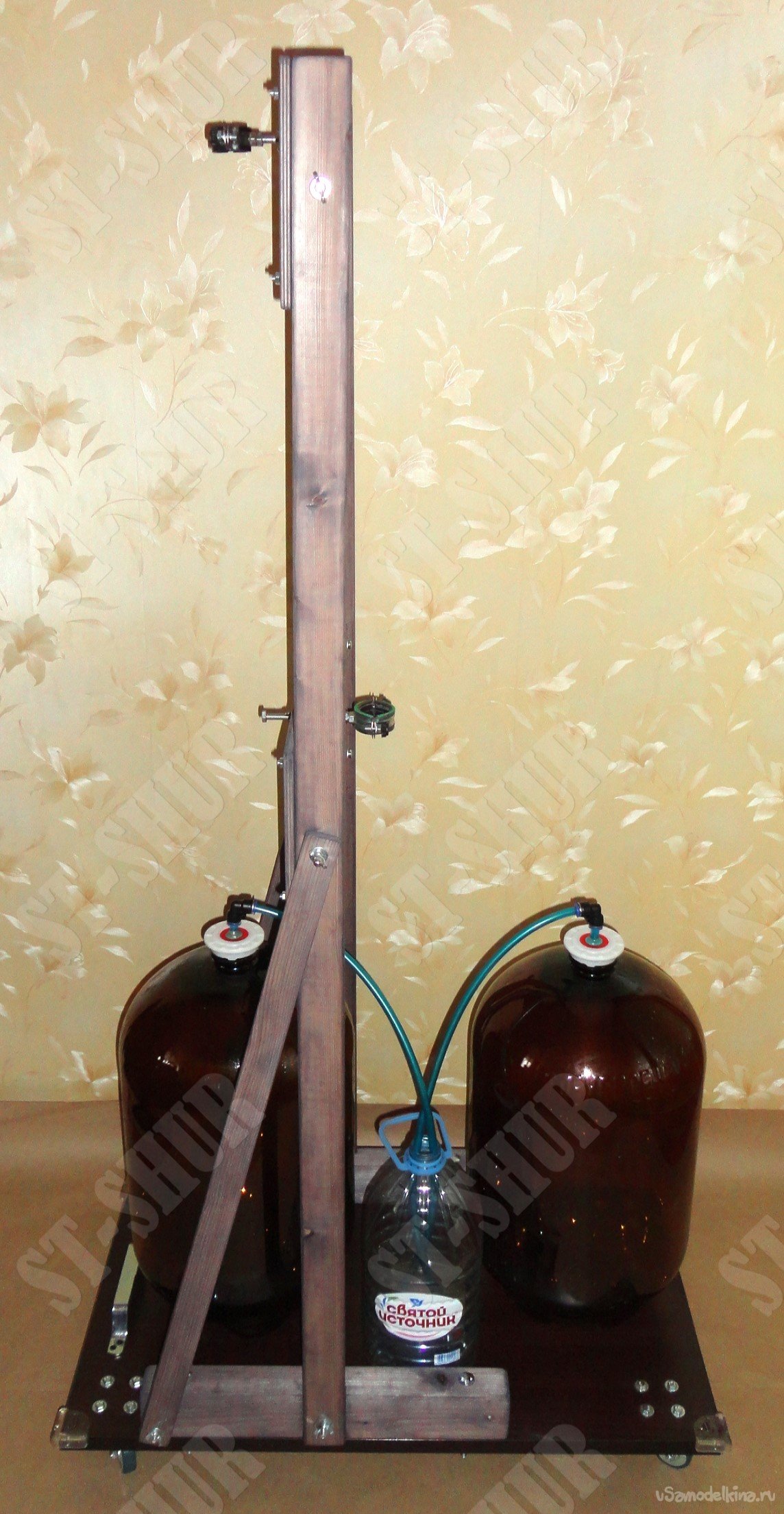

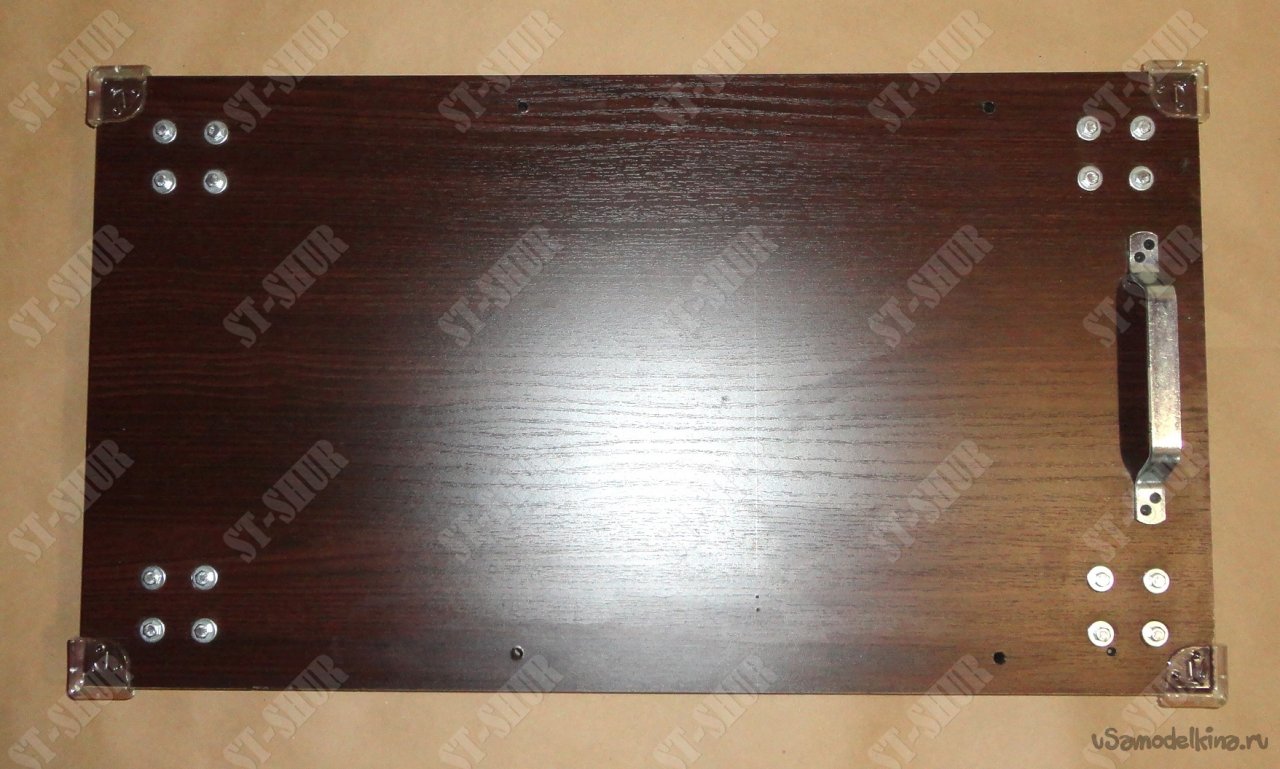

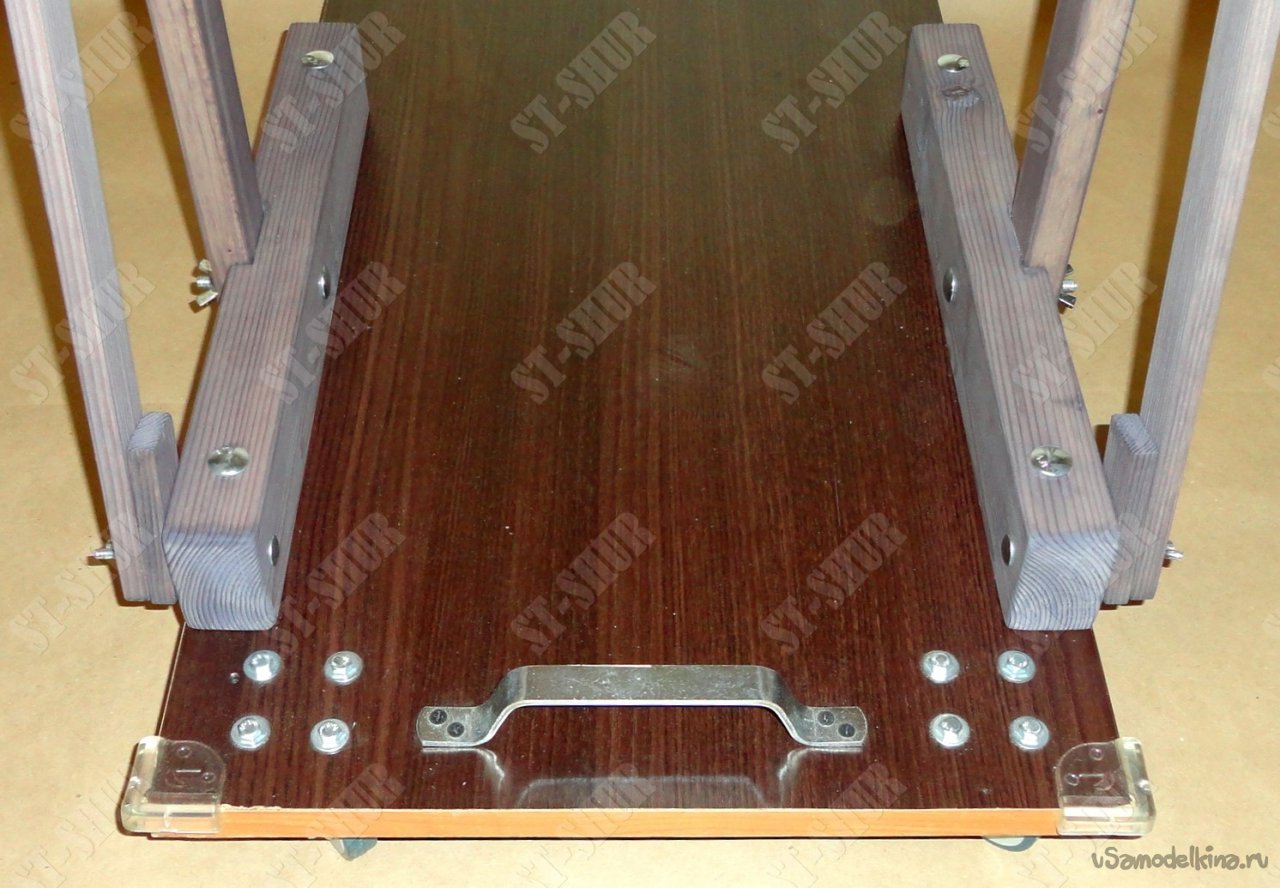

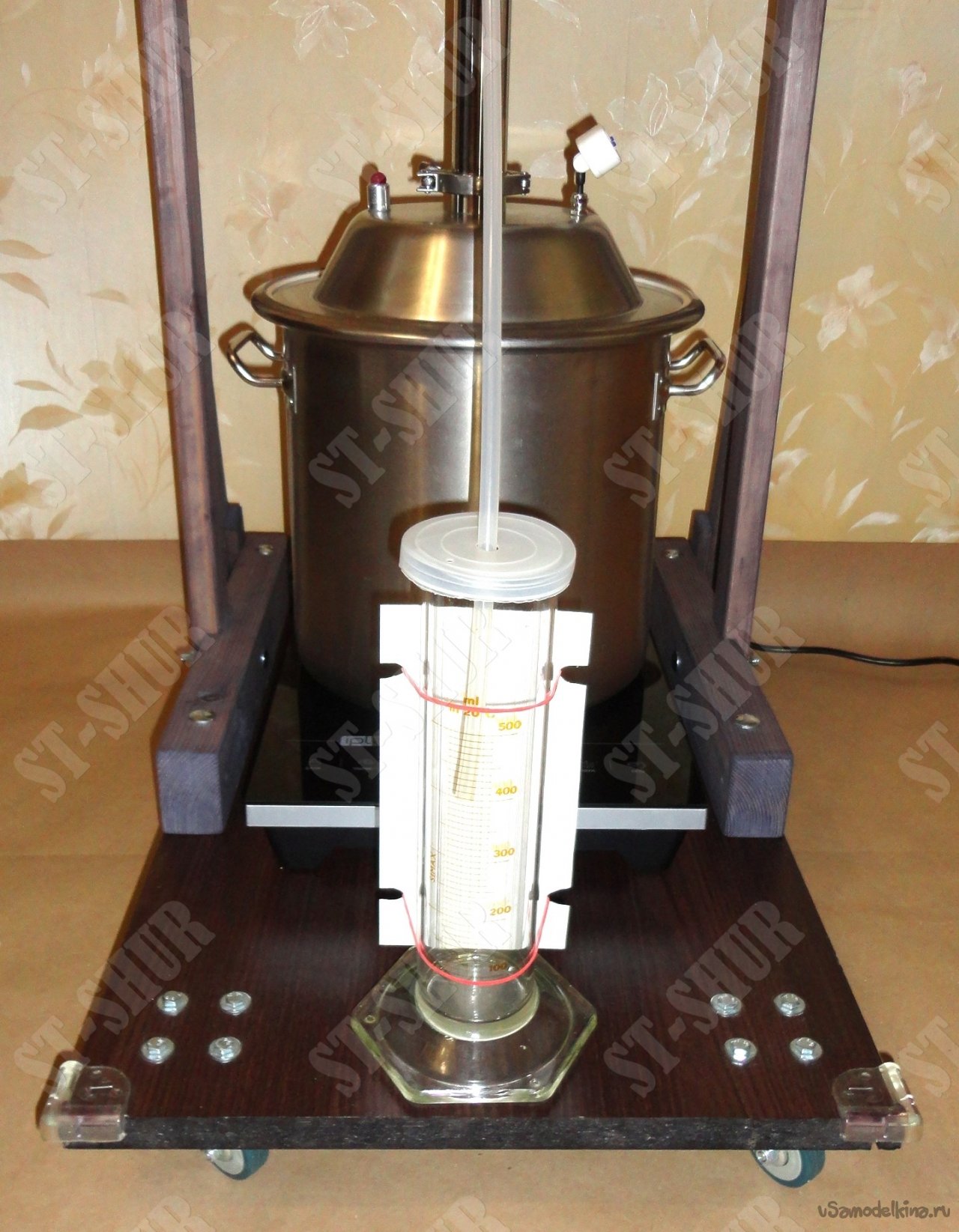

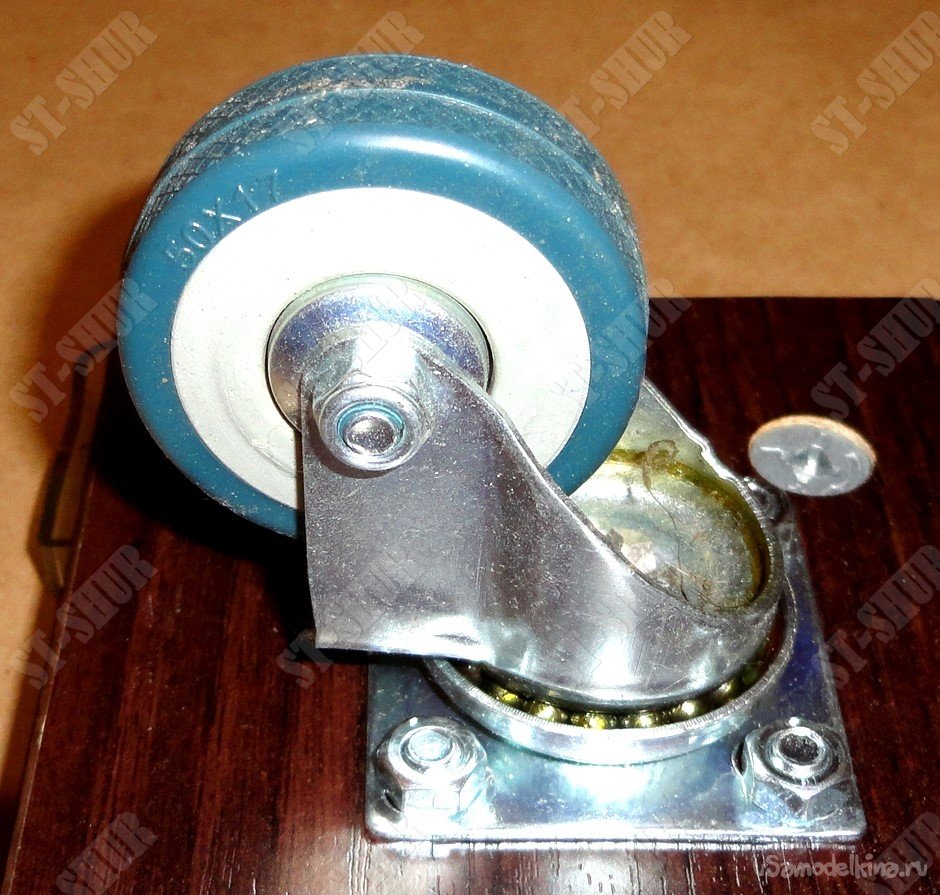

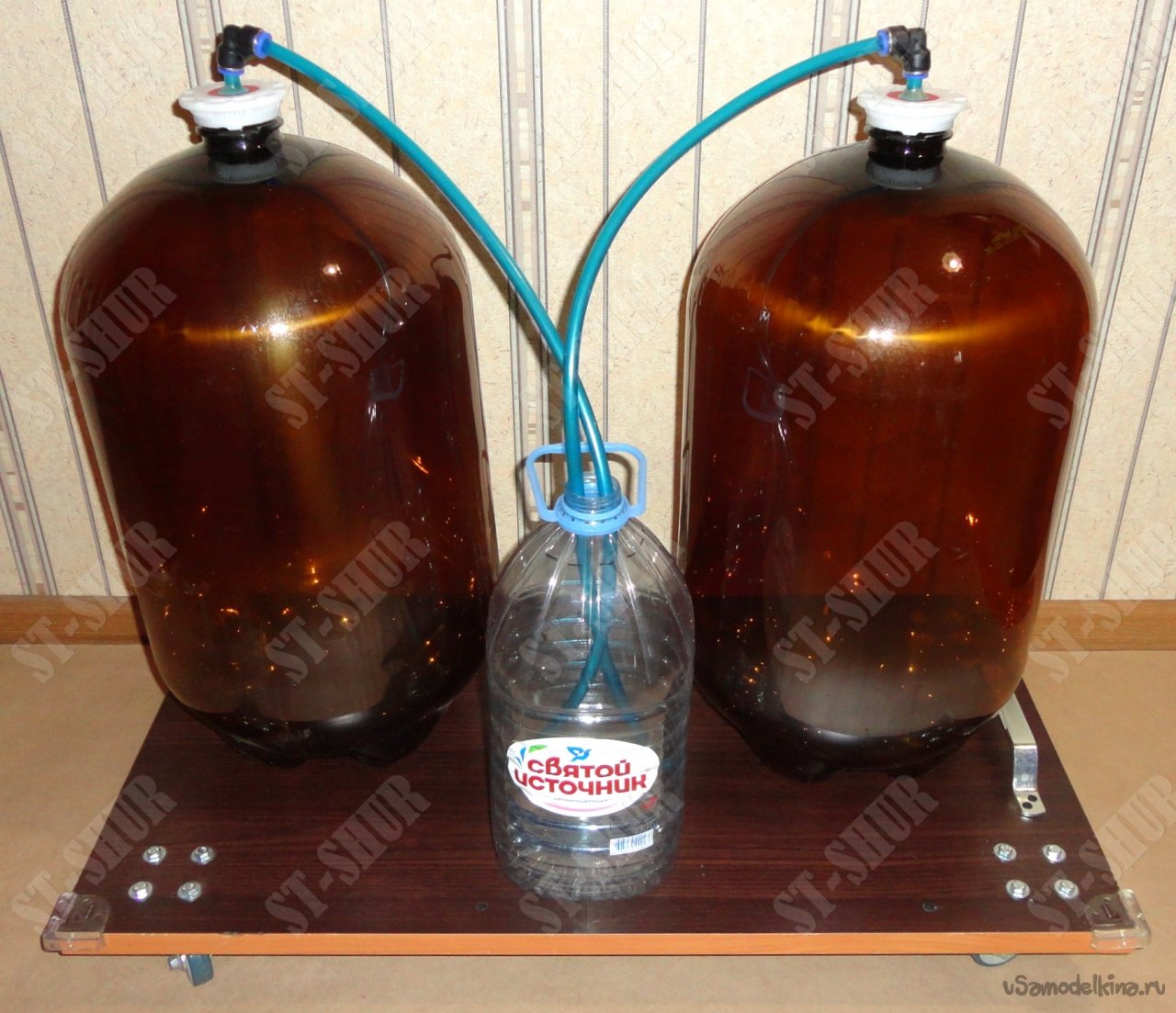

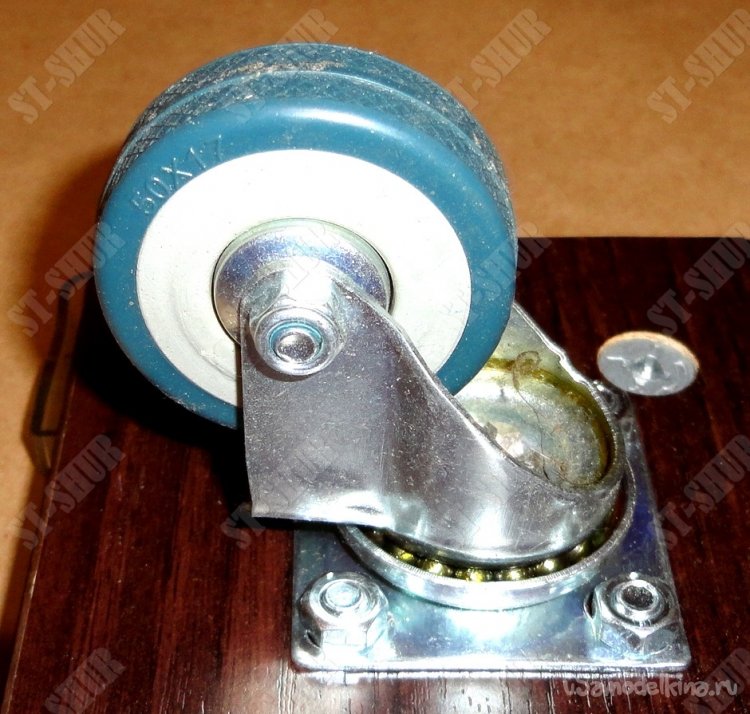

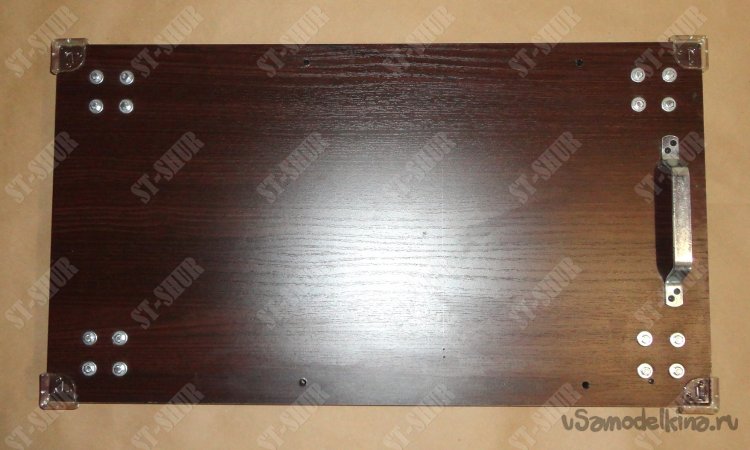

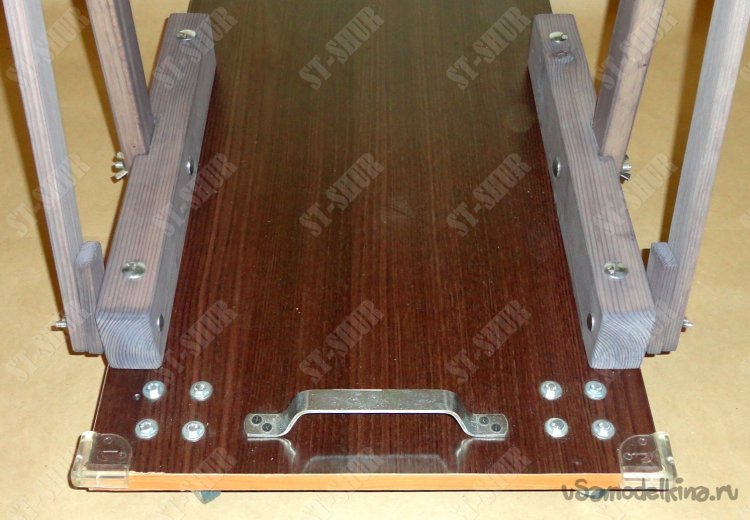

Тележка была изготовлена из имевшейся в наличии плиты ЛДСП размерами 445х800х23мм. На ней были установлены поворотные колеса 50х17мм, которые крепятся болтами М6. Самоклеющиеся демпферные уголки дополнительно закреплены скобами степлера. Тележку достаточно удобно перемещать с помощью ремешка закрепляемого на привинченной к ней ручке. На данной тележке могут размещаться либо одна емкость на 50л или 2 кеги по 30л плюс дополнительная емкость 3-6л.

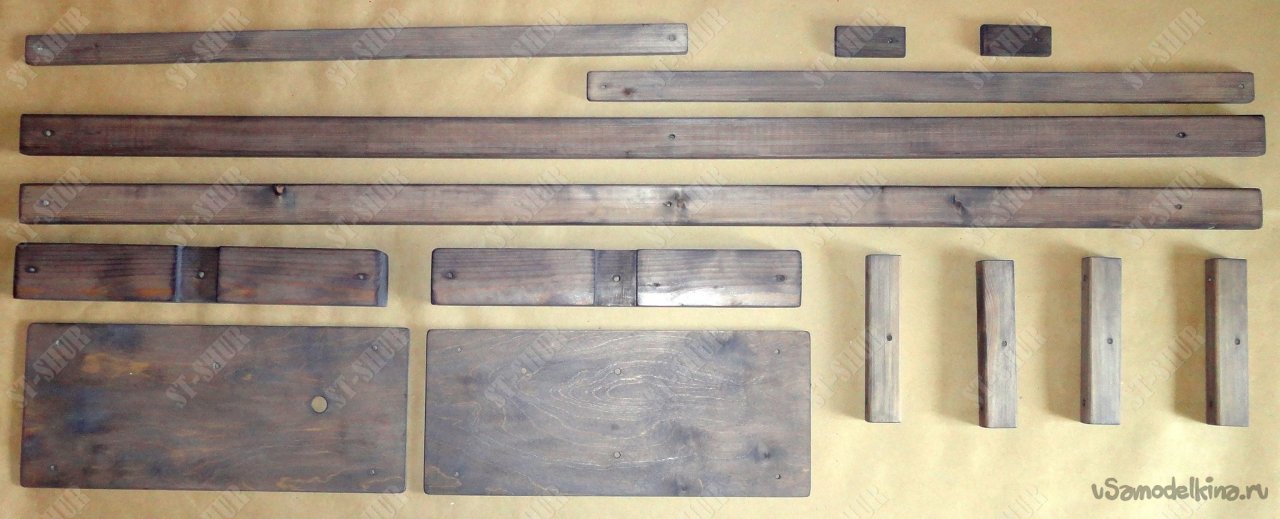

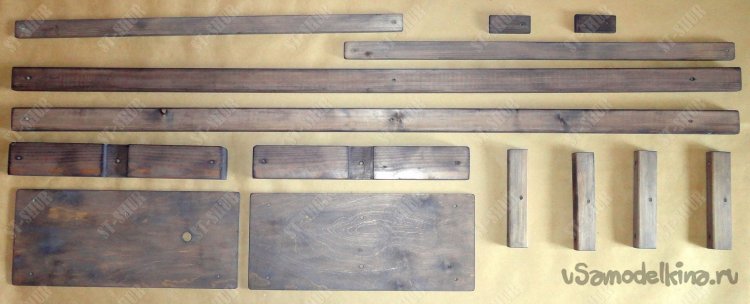

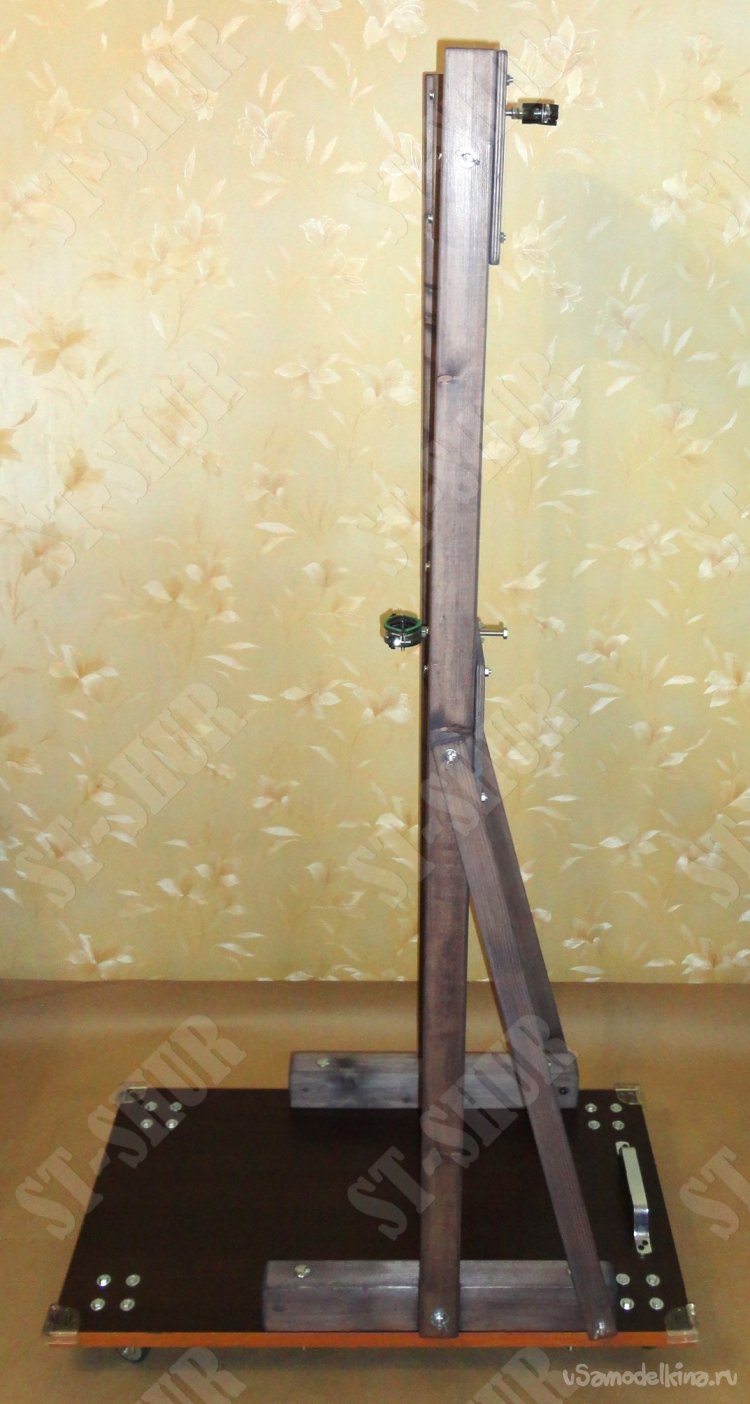

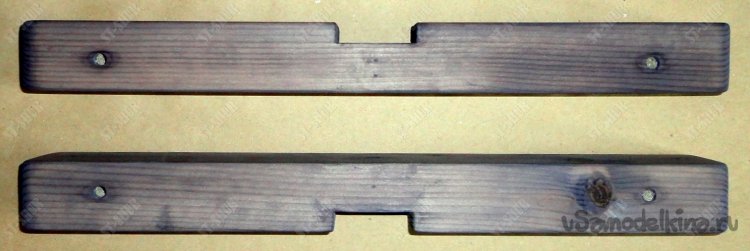

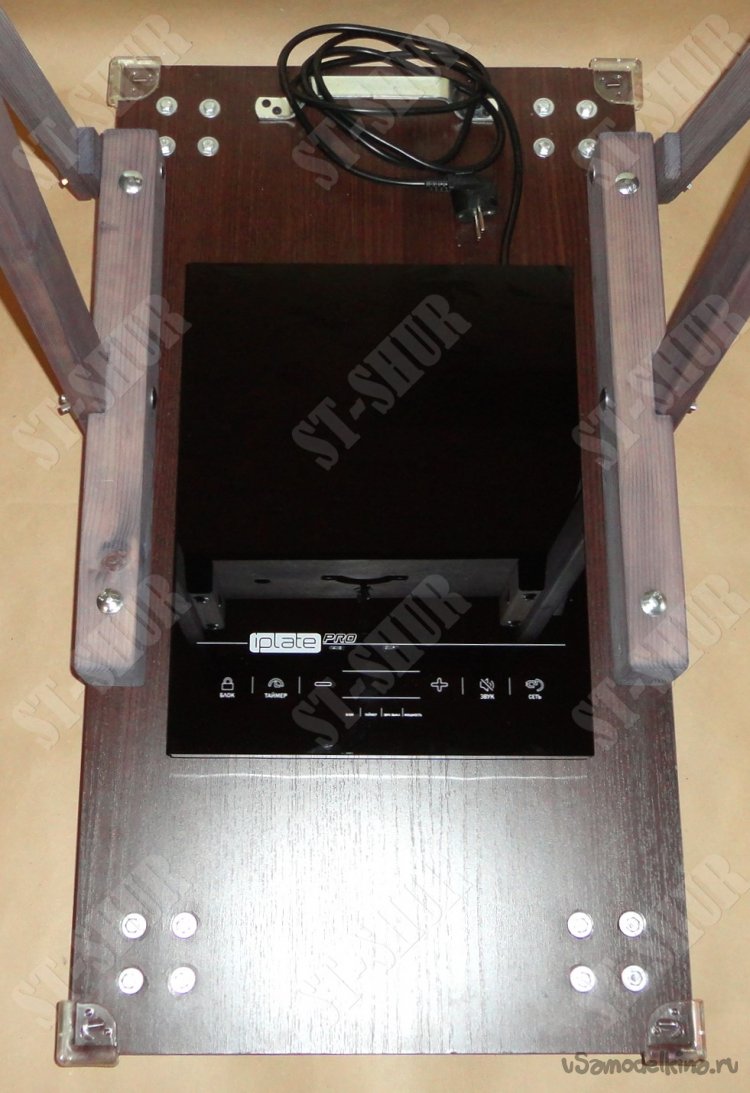

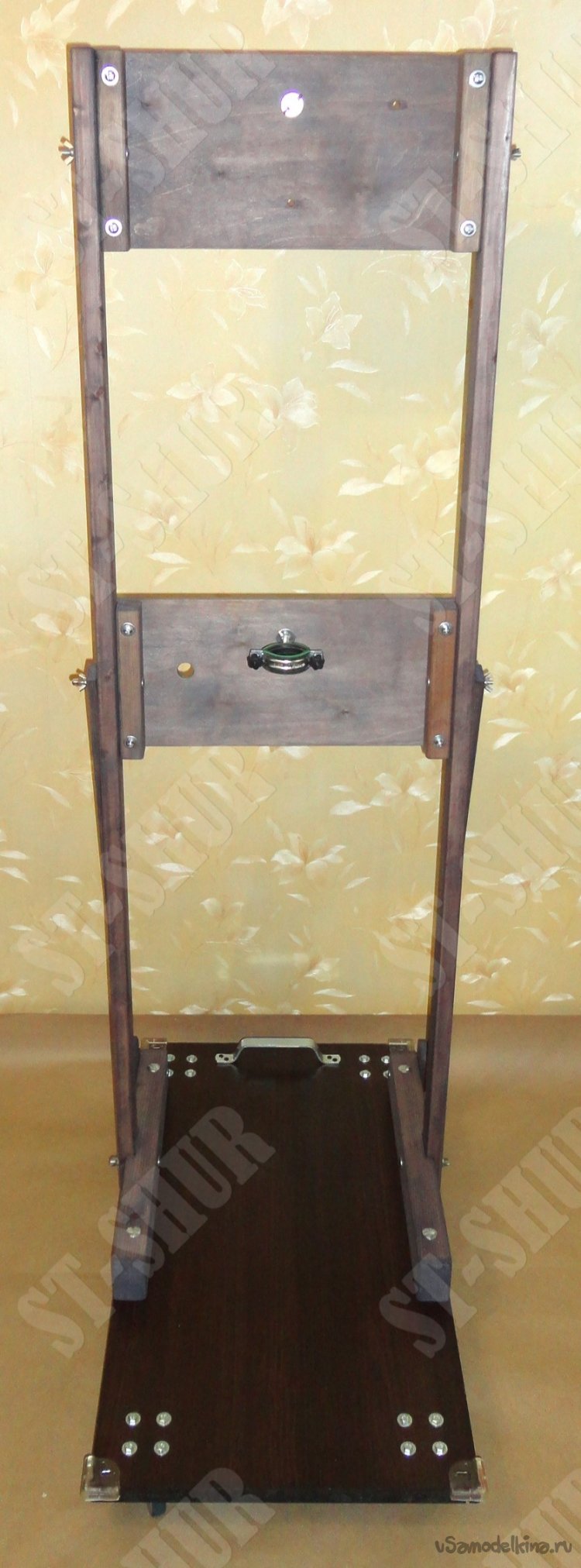

Детали стойки размечались и изготавливались сразу по месту, исходя из имевшихся в наличии материалов, при установленном дистилляторе с колонной на тележке с индукционной плиткой. После шлифовки все детали были обработаны спиртовой морилкой. Вертикальные стойки изготовлены из вальцованных реек размерами 25х50х1500мм. Основные держатели стоек изготовлены из брусков размерами 44х68х440мм. Дополнительные держатели стоек изготовлены из реек размерами 13х37х817мм с дополнительными прокладками размерами 13х37х85мм (из тех же реек).

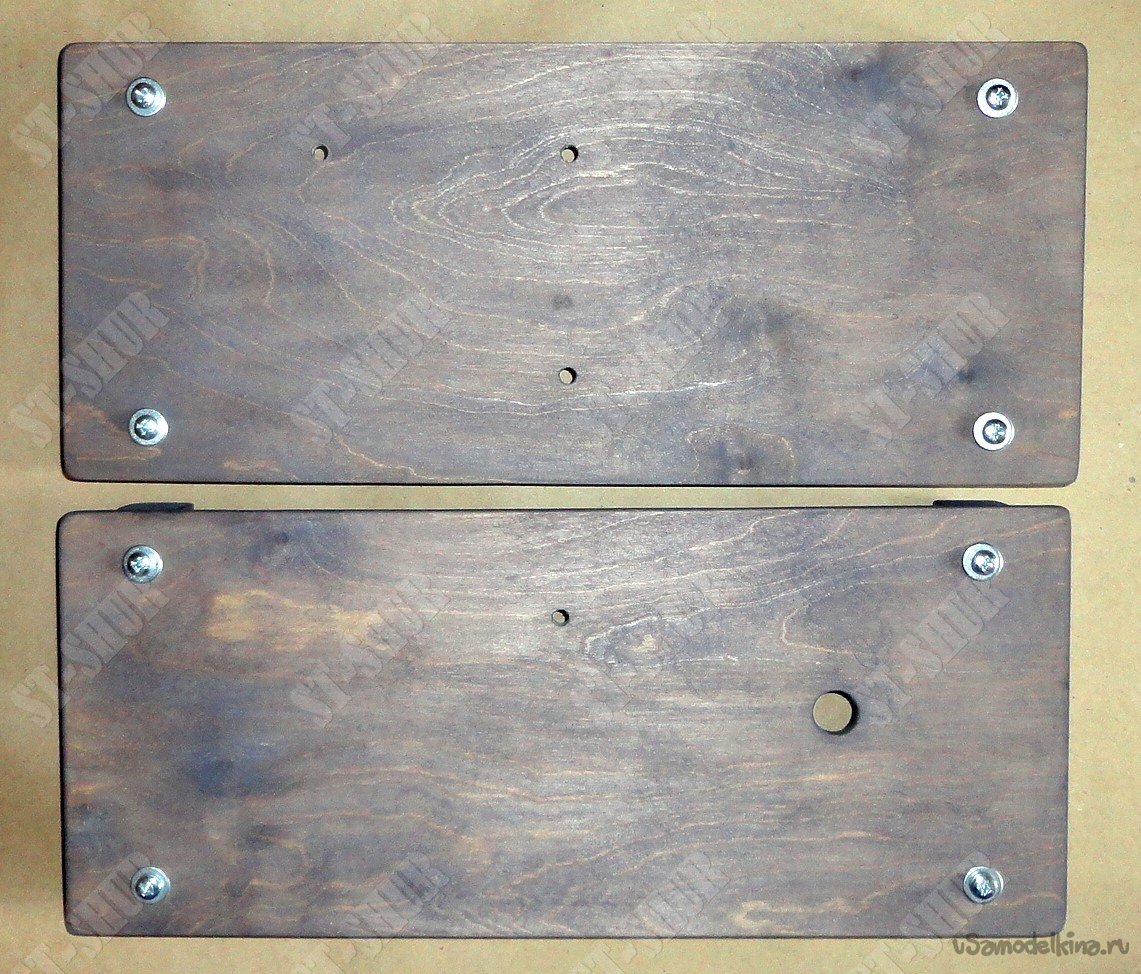

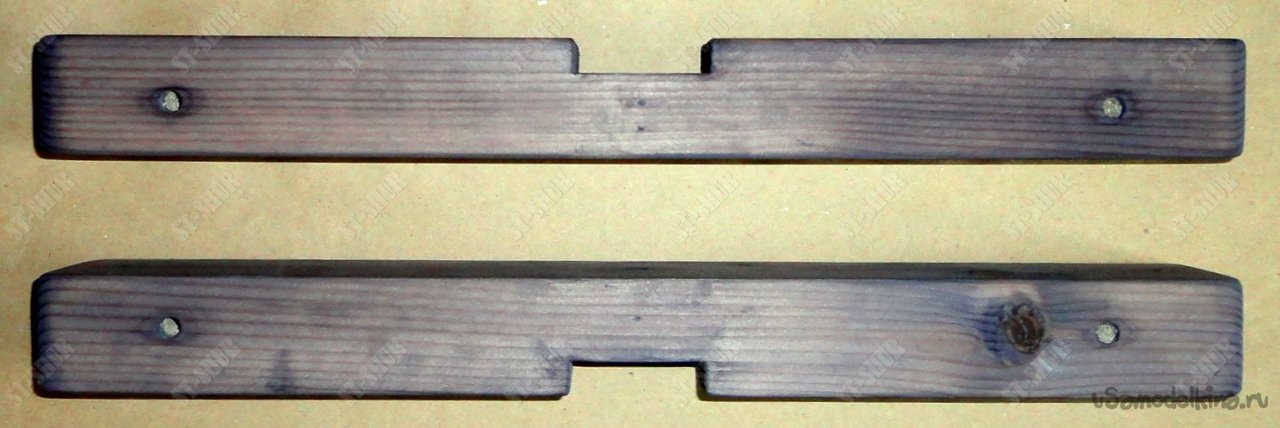

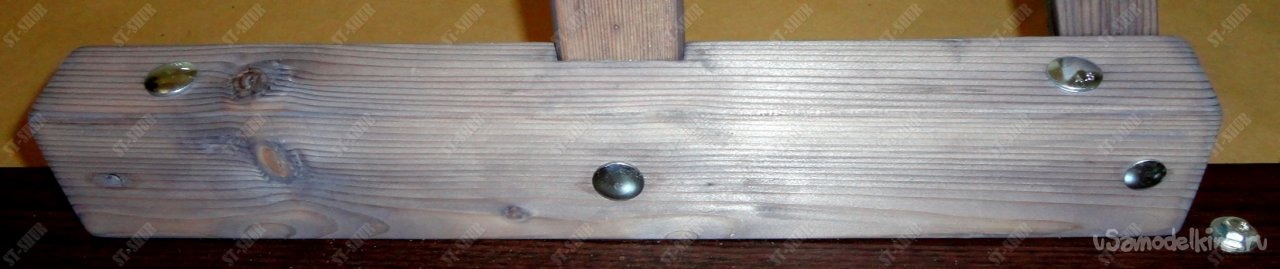

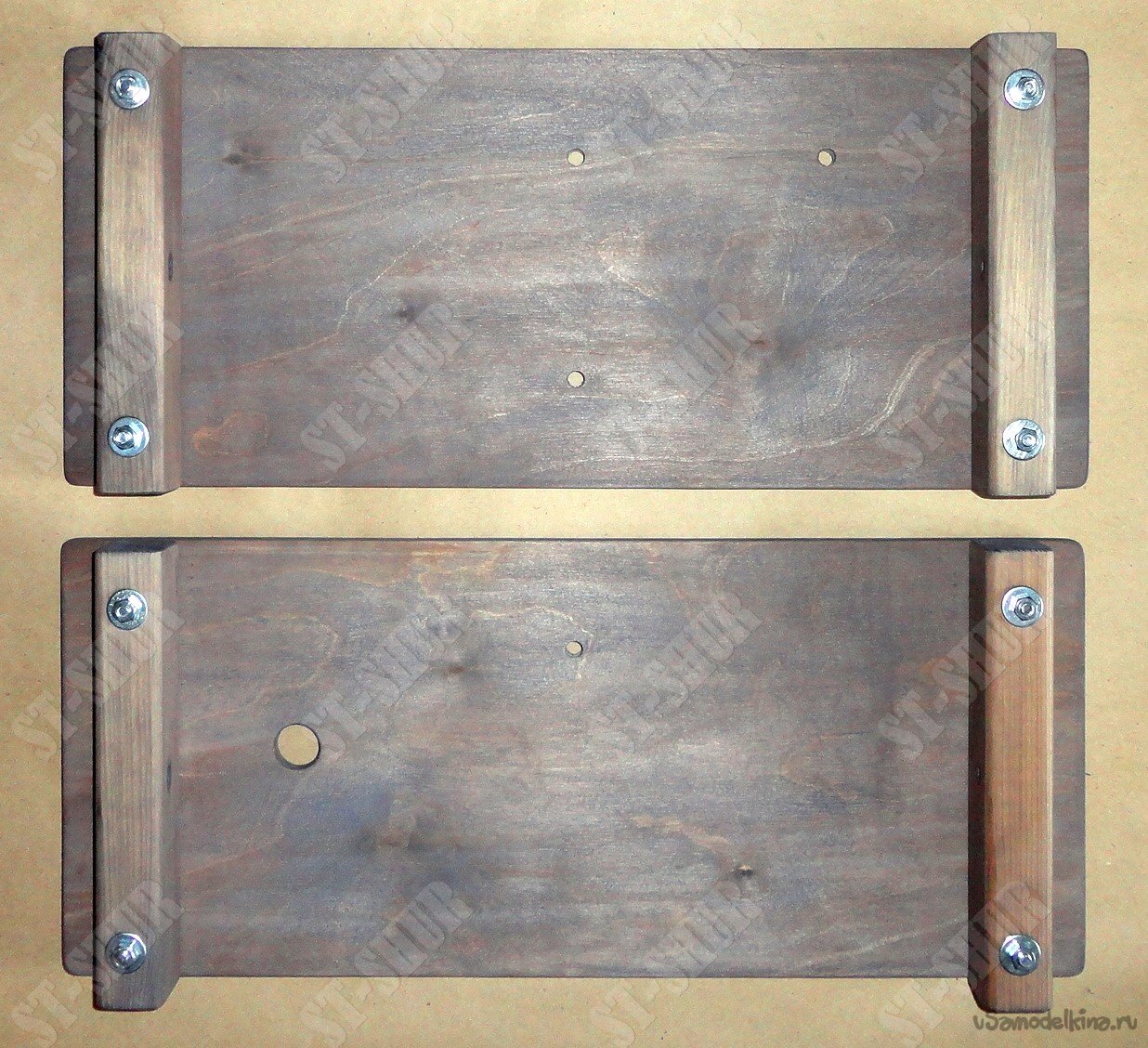

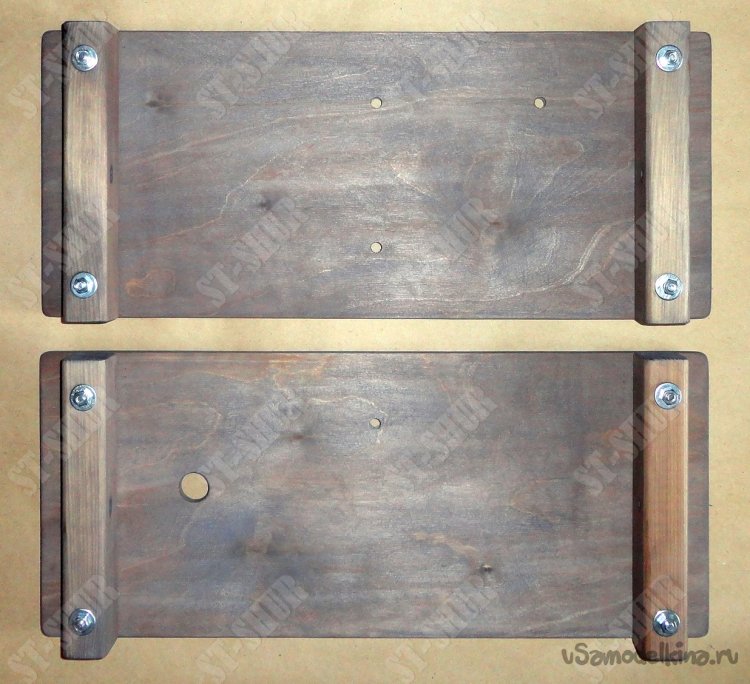

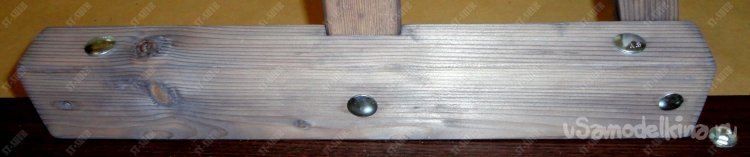

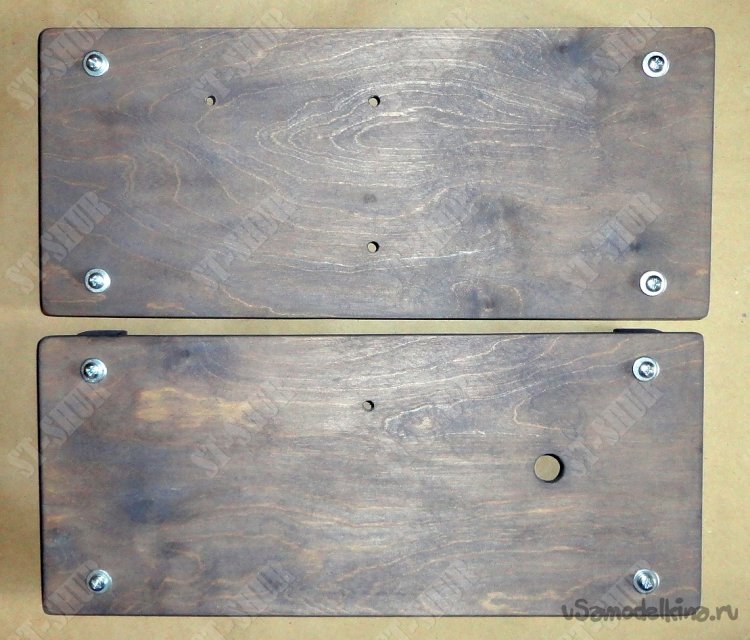

Горизонтальные полки изготовлены из фанеры толщиной 10мм и имеют размеры 200х465х10мм. Крепежные планки для полок изготовлены из обрезков вальцованной рейки размерами 30х40х200мм и крепятся к полкам с помощью винтов М6. В полках были просверлены отверстия диаметром 8мм, а в нижней полке еще и отверстие диаметром 20мм (пока на данный момент). В основных держателях стоек фрезером сделаны пазы глубиной 12мм, благодаря чему при сборке конструкции вертикальные стойки упираются в основание тележки.

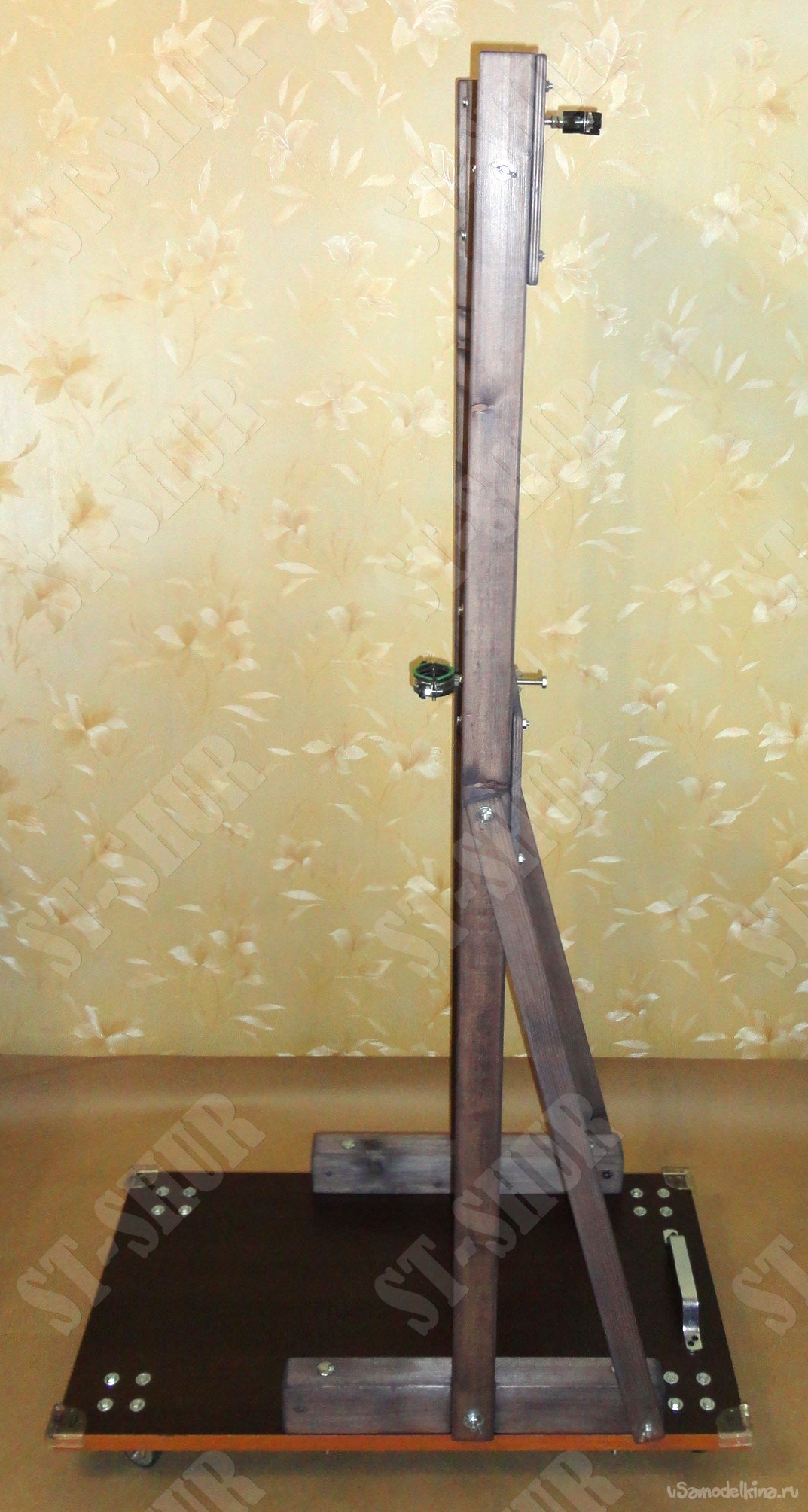

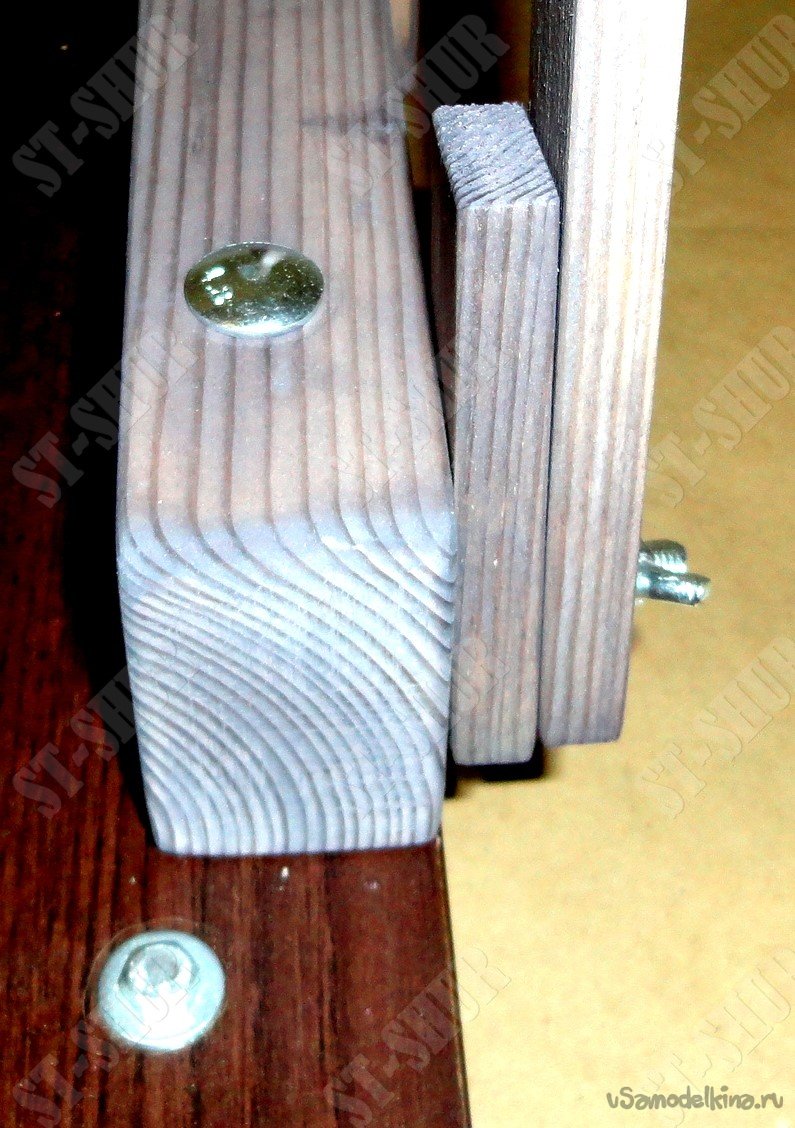

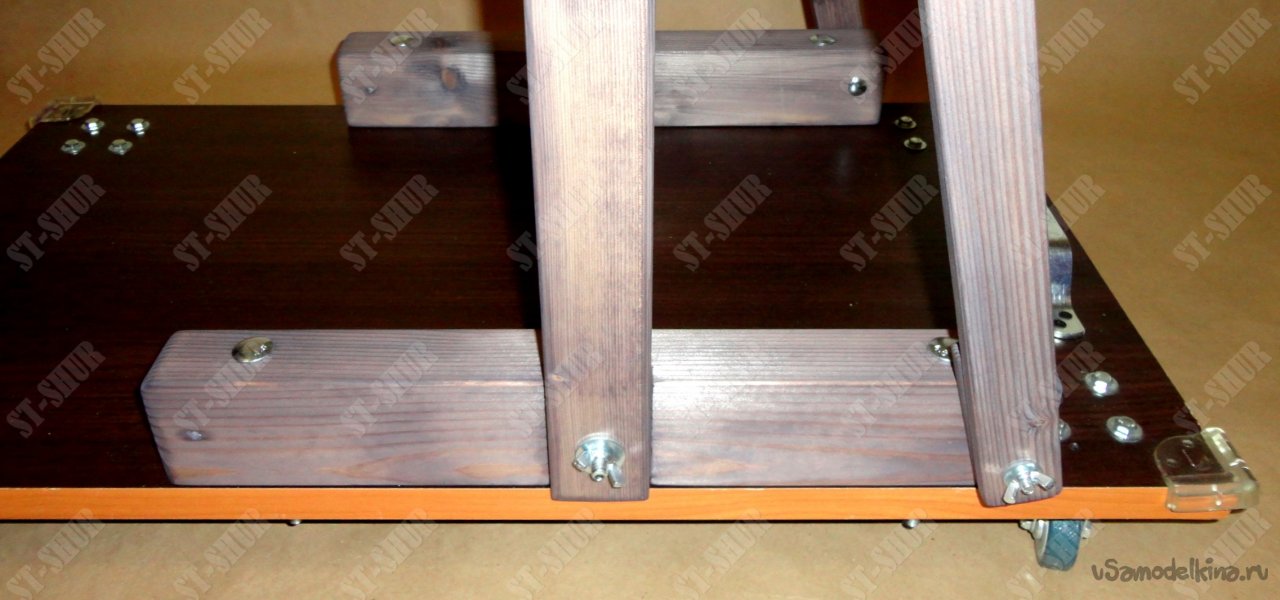

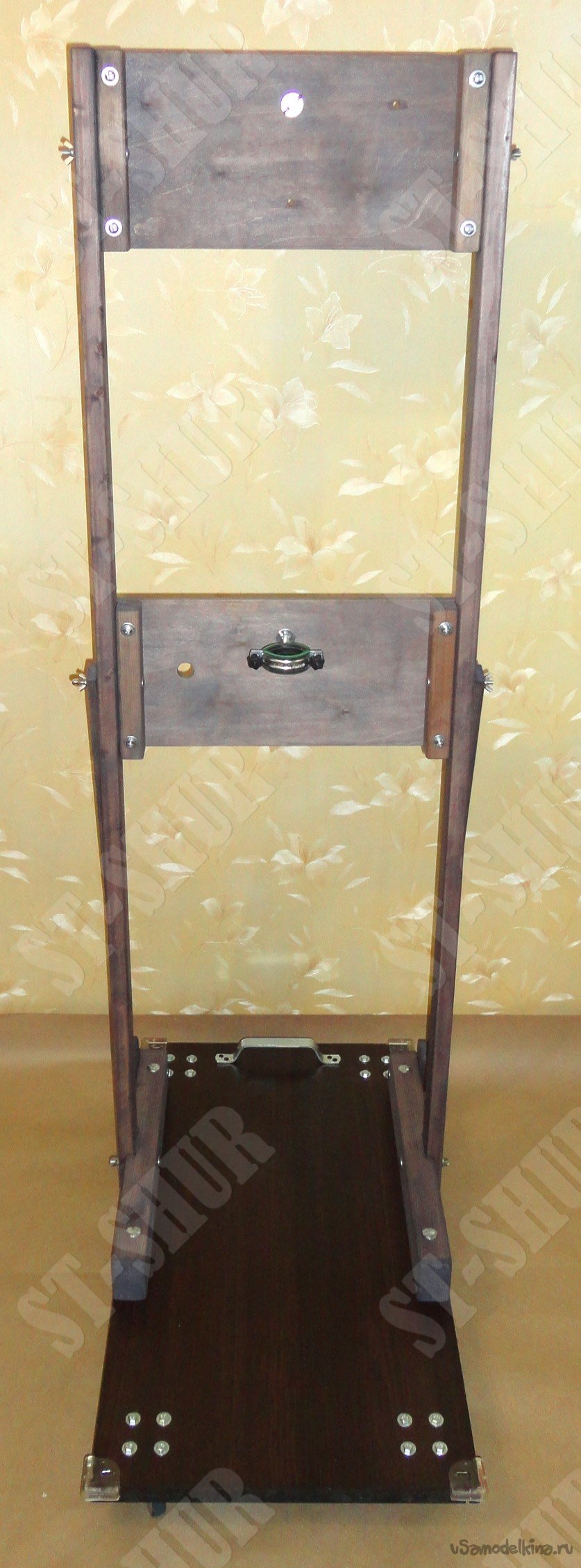

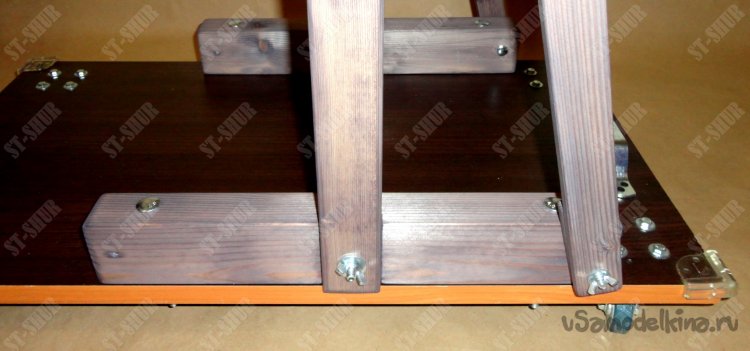

Основные части конструкции соединяются между собой с помощью мебельных болтов М6 и М8 и гаек типа «барашек», что избавляет от необходимости использовать инструменты и максимально экономит время на данную процедуру. Основные держатели стоек закрепляются на тележке мебельными болтами М8. Стойки в их пазах то же фиксируются мебельными болтами М8. Хомуты закрепляются на полках с помощью болтов М8. Остальной использованный крепеж - М6.

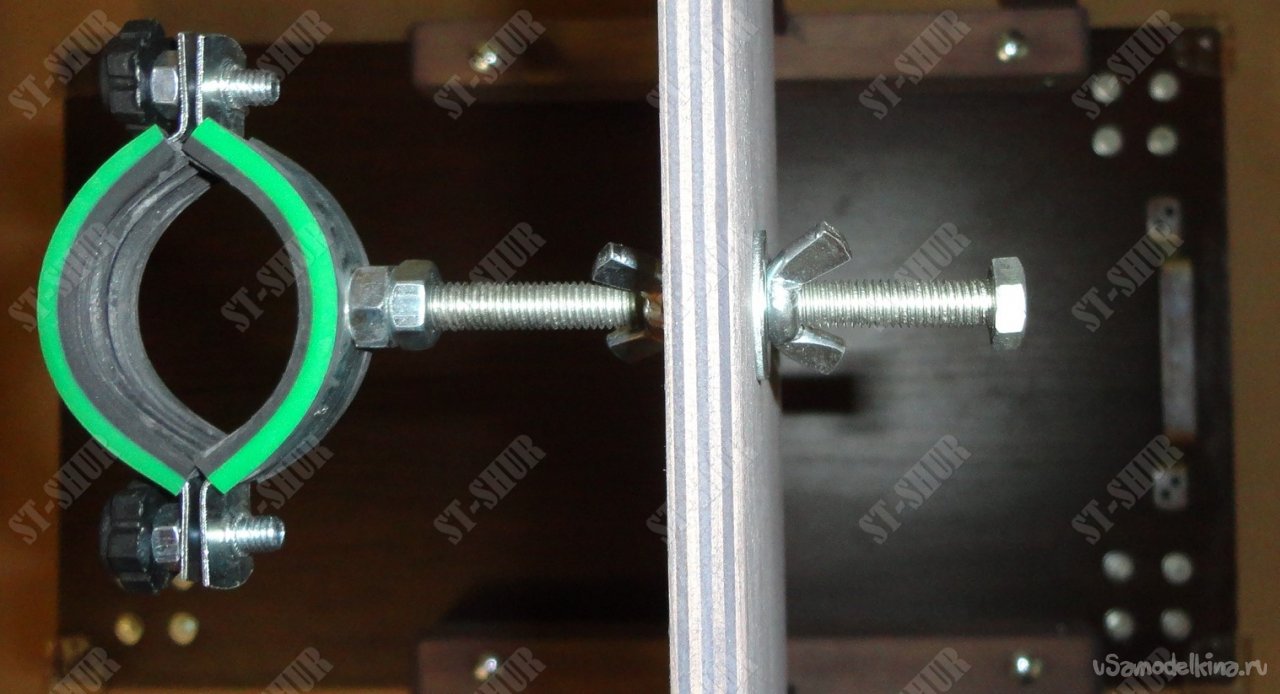

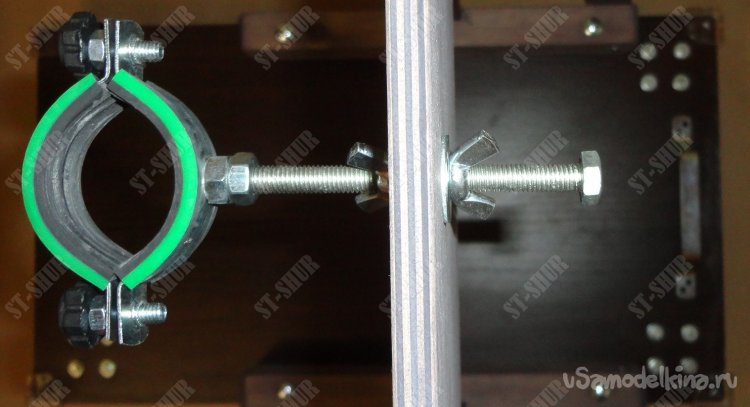

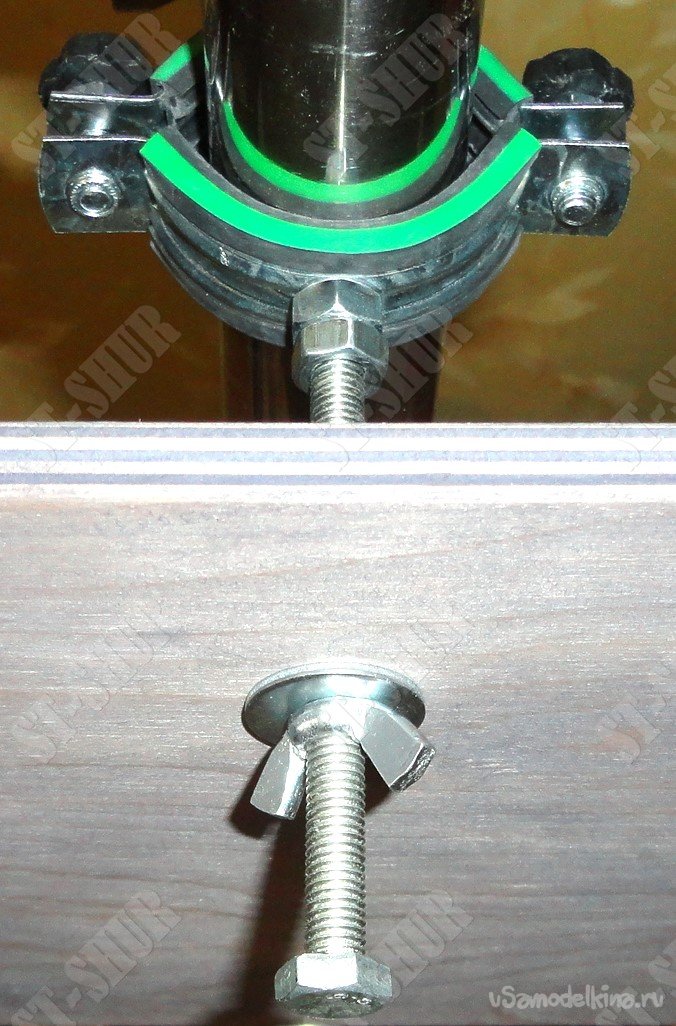

Благодаря использованию двух гаек типа «барашек» на каждом крепежном болте хомутов, достаточно удобно регулировать их «вылет» относительно горизонтальных полок.

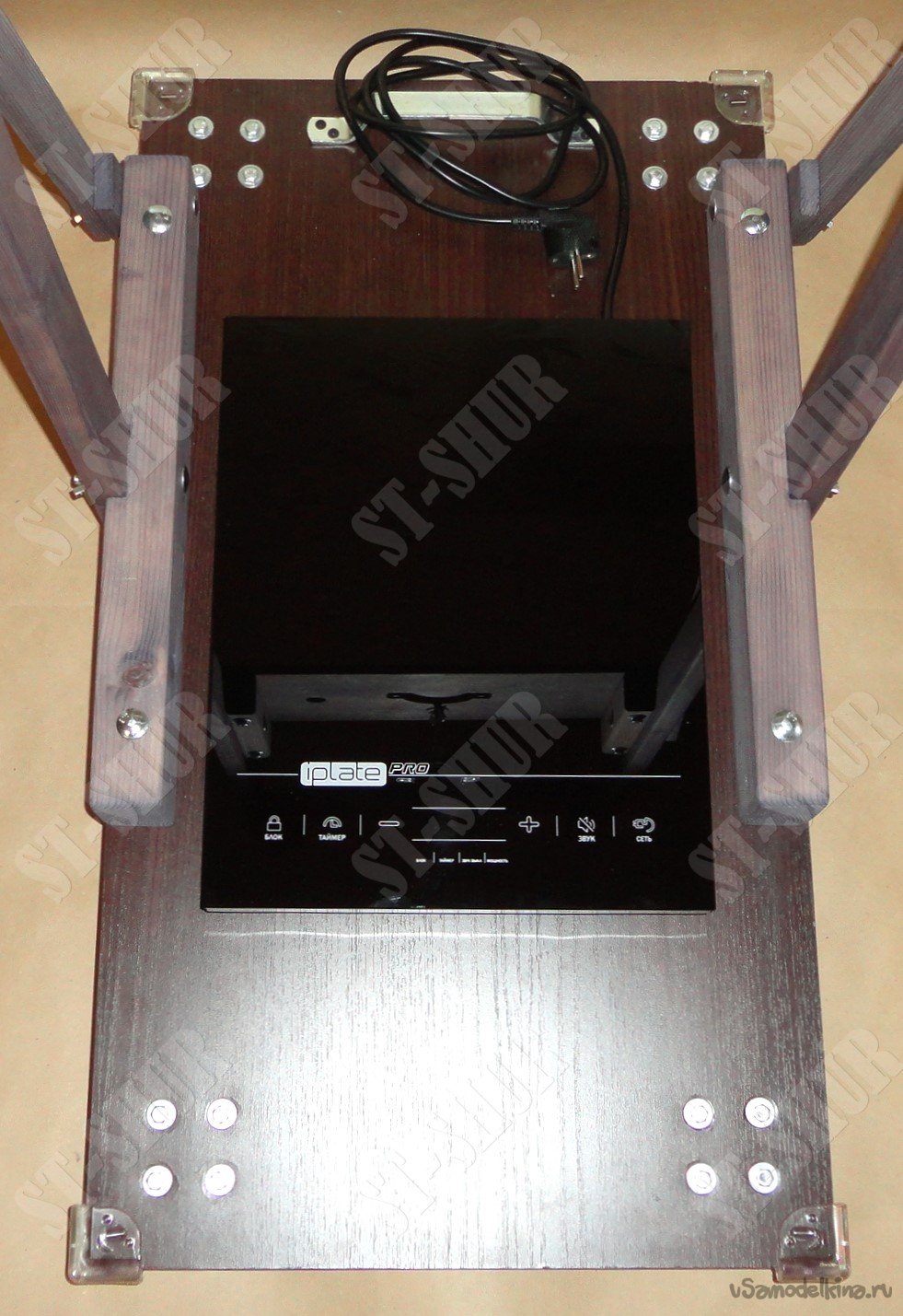

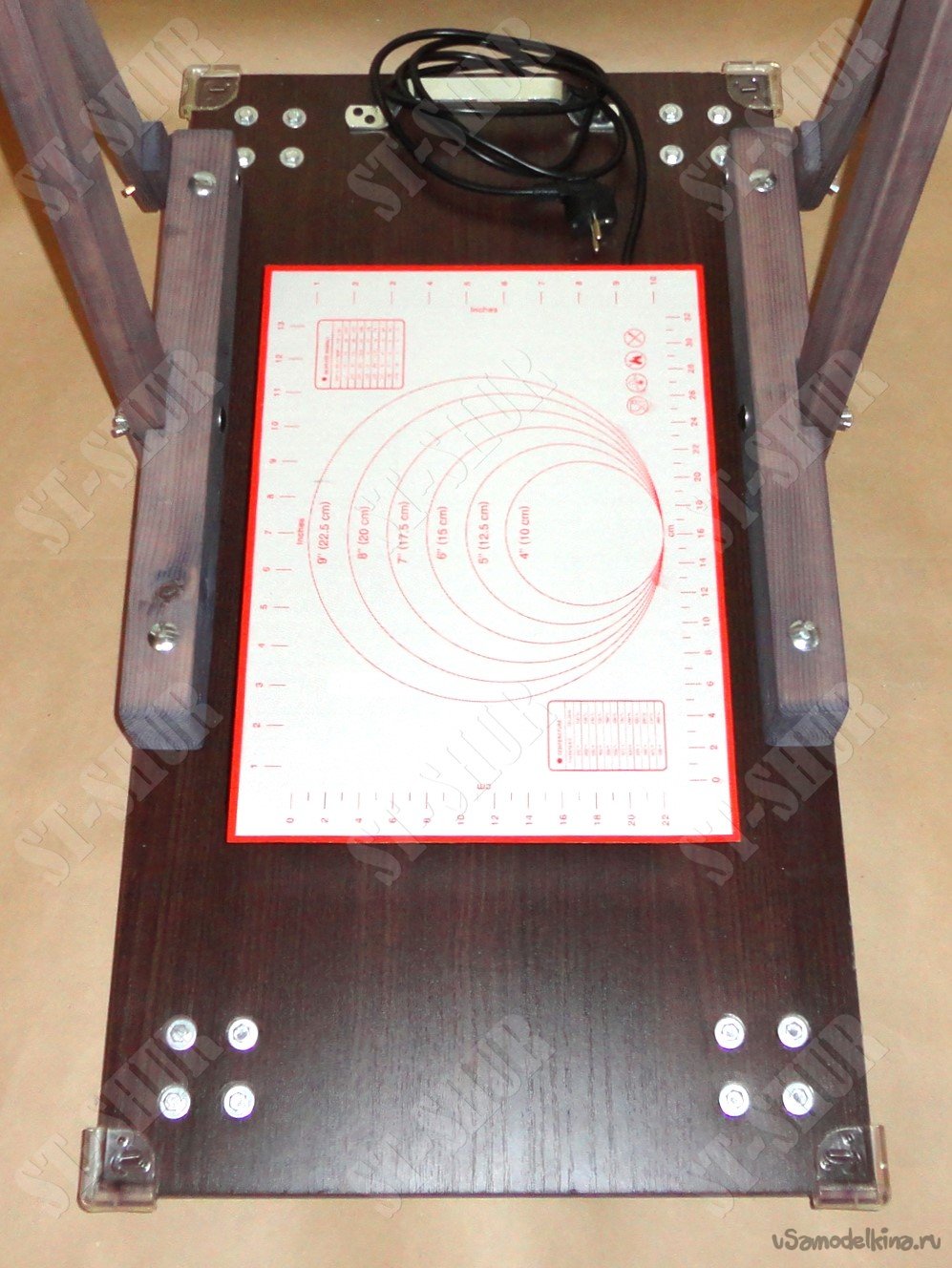

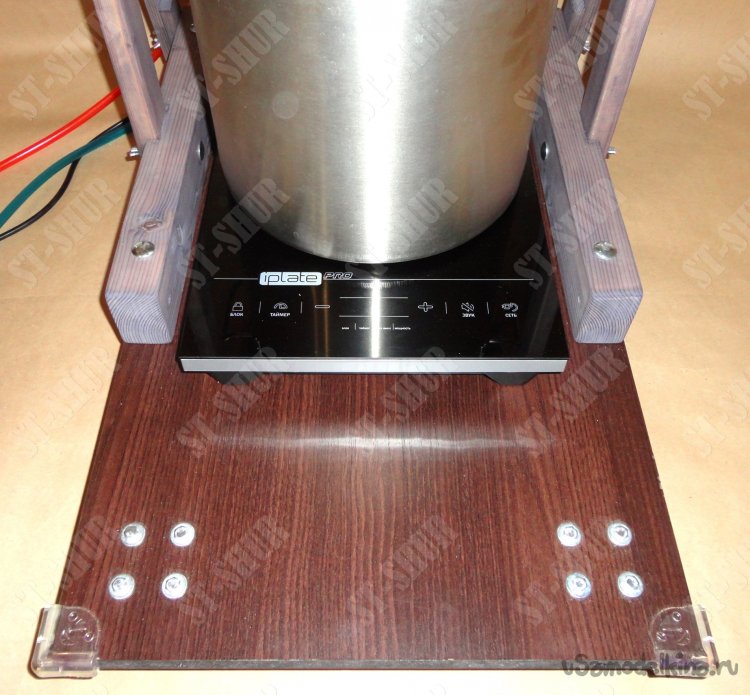

Для защиты от царапин поверхности индукционной плиты «IPLATE YZ-T24 Pro» прекрасно подошел силиконовый коврик из магазина «FIXprice» размерами 300х400мм.

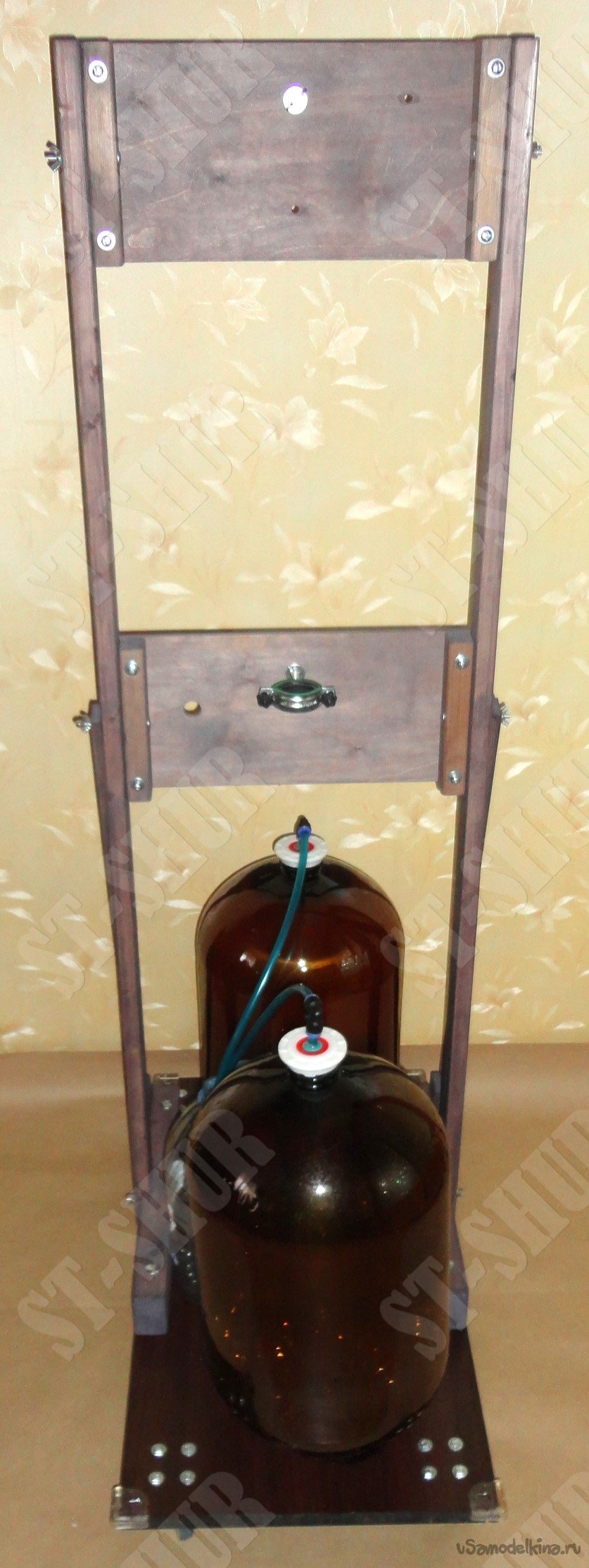

После сборки всей конструкции на основании тележки остается достаточно места для установки приёмных емкостей.

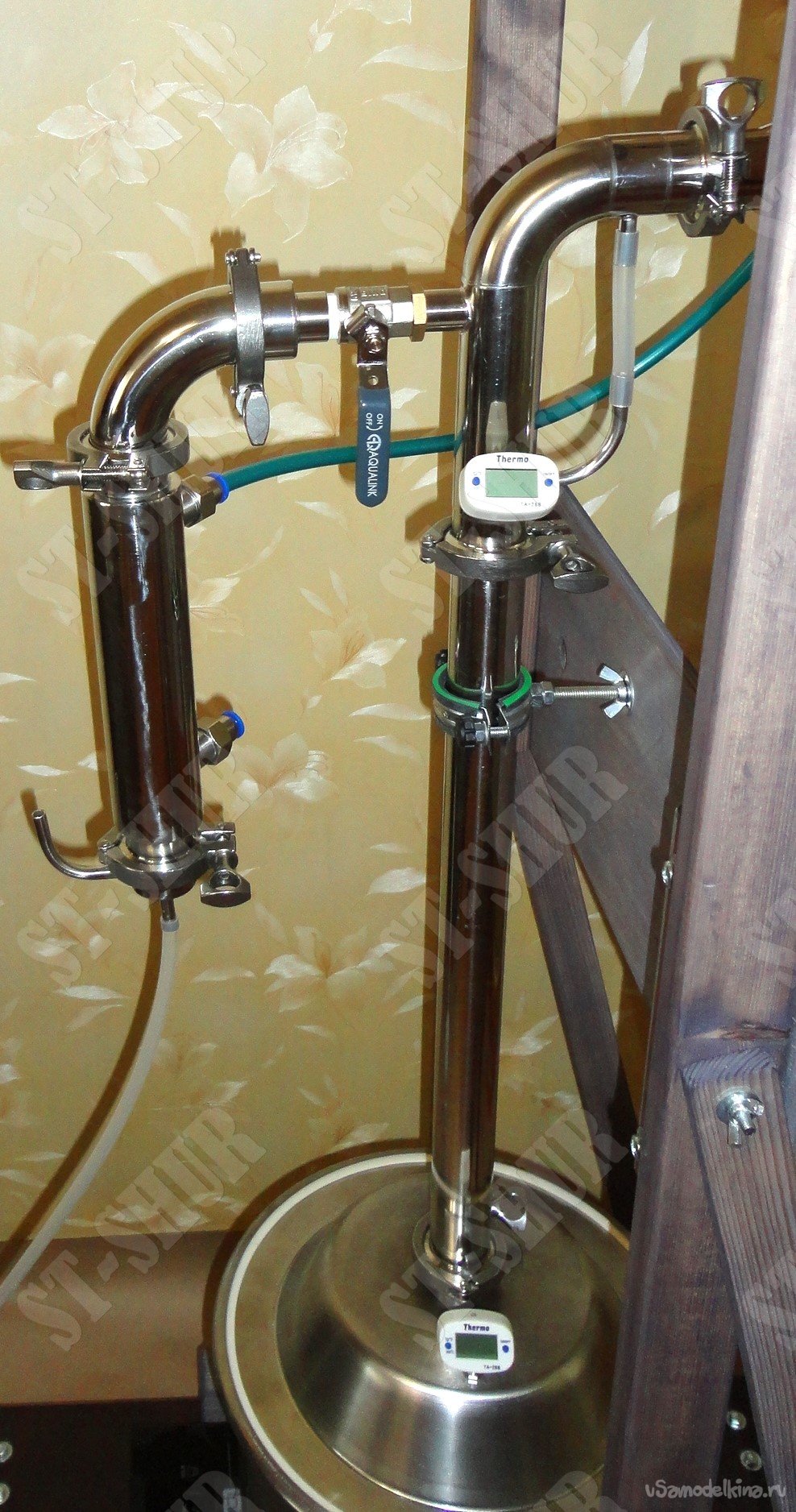

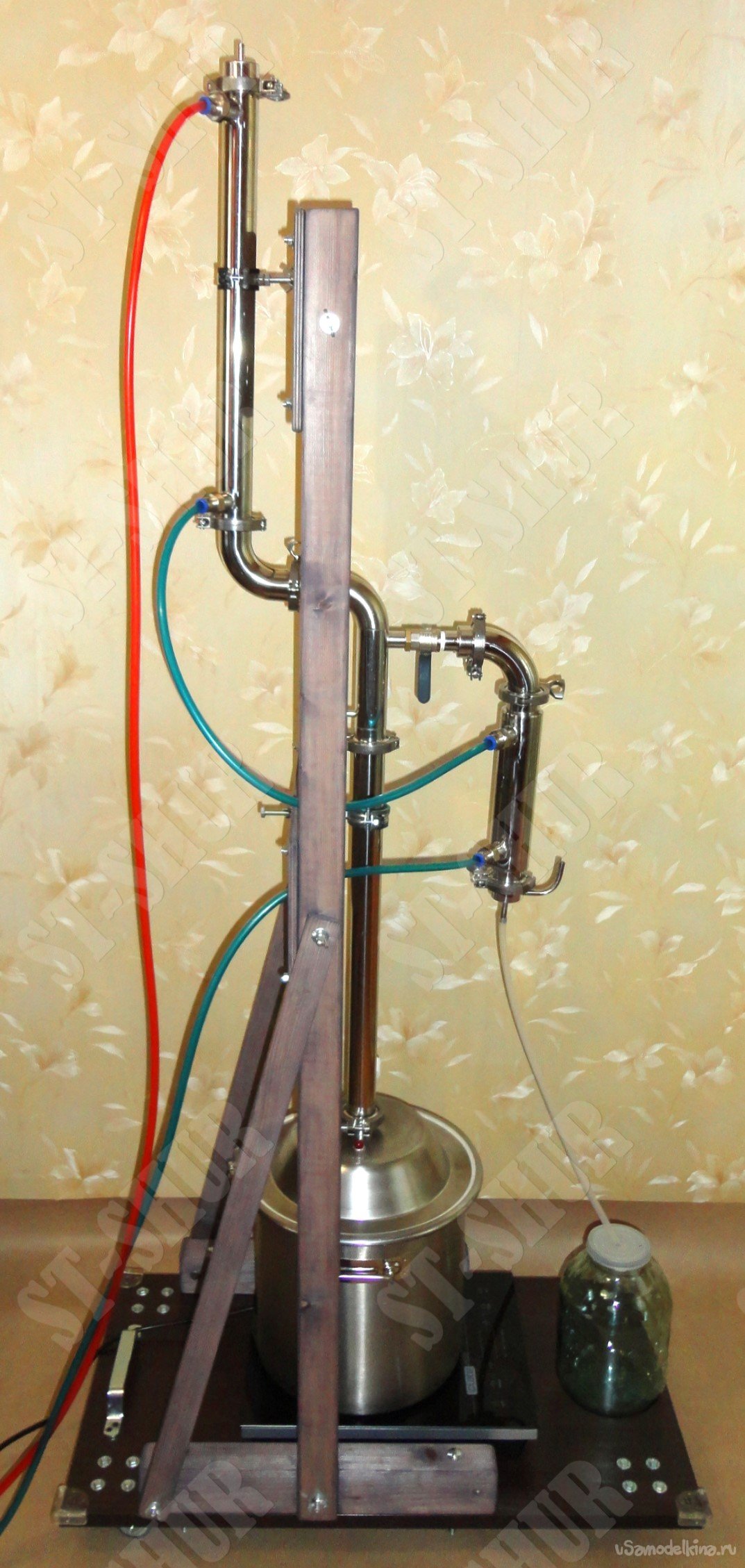

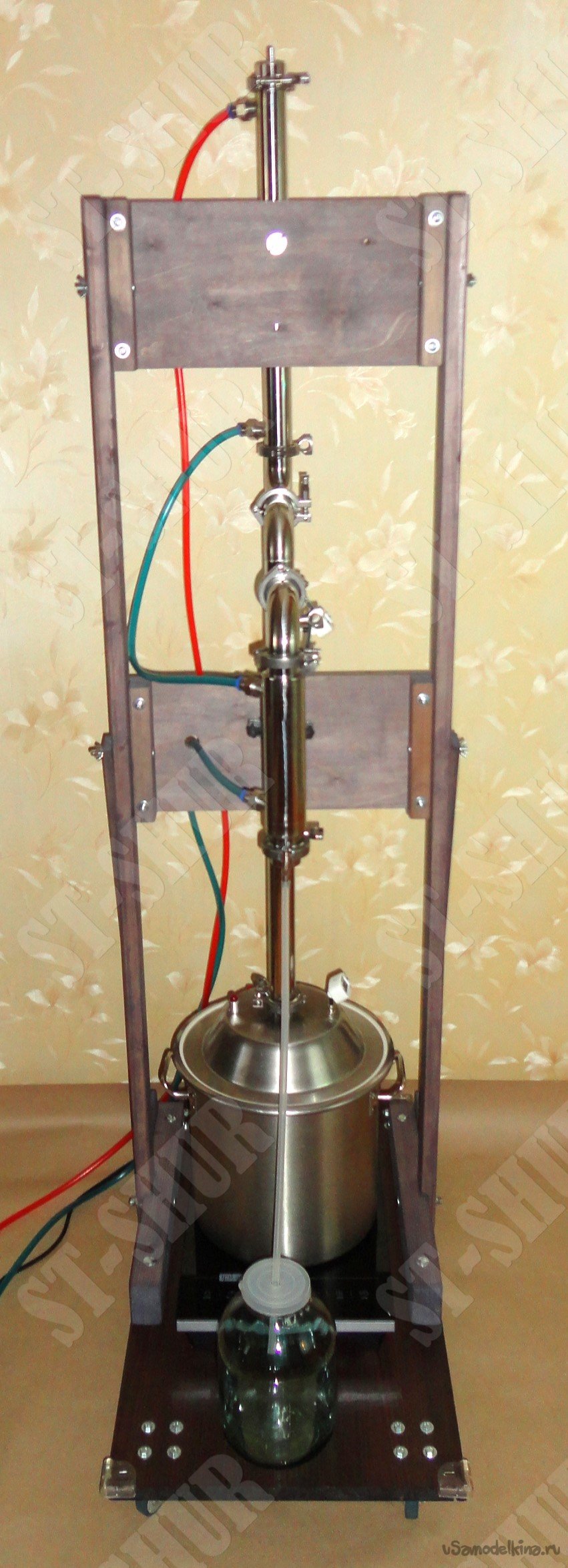

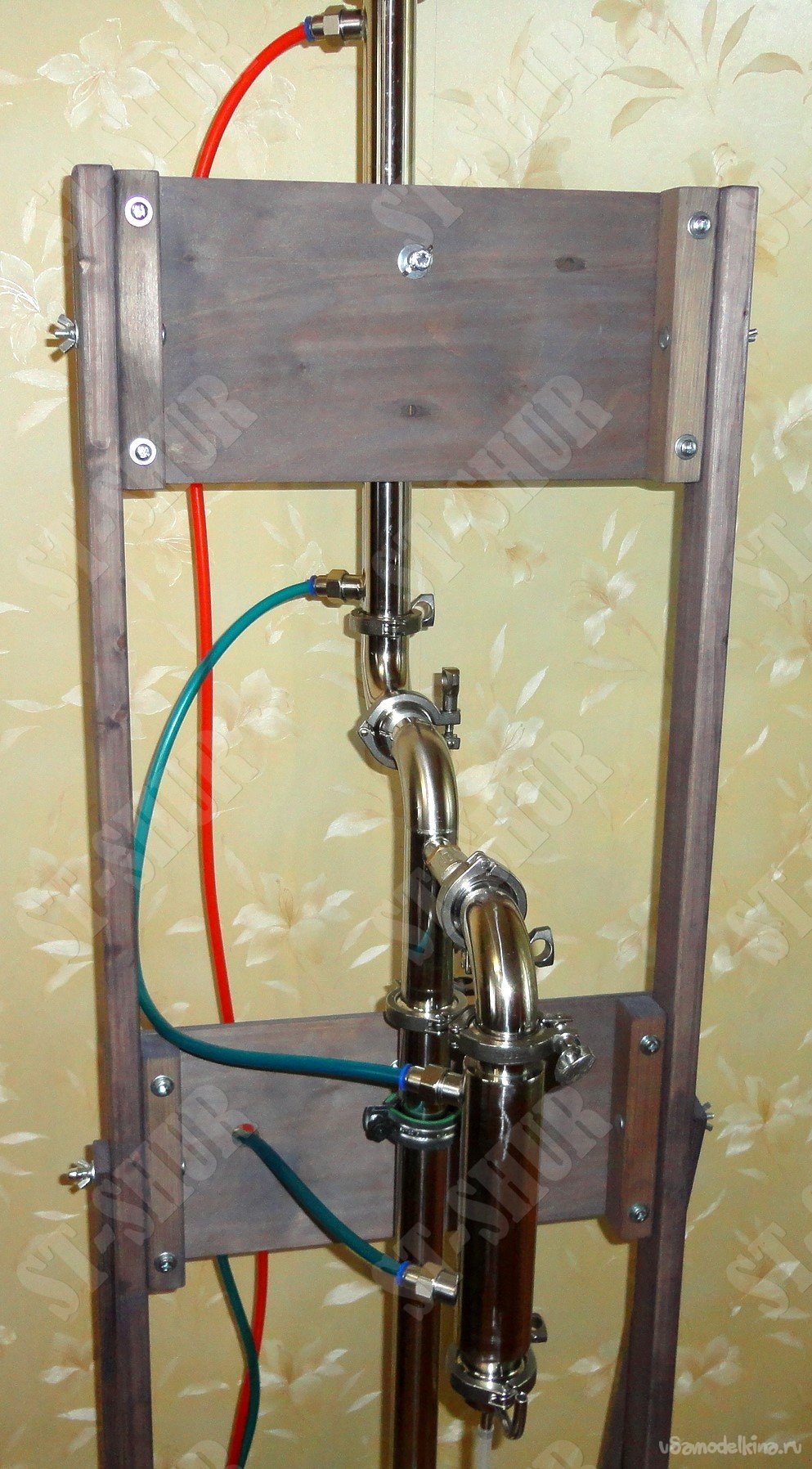

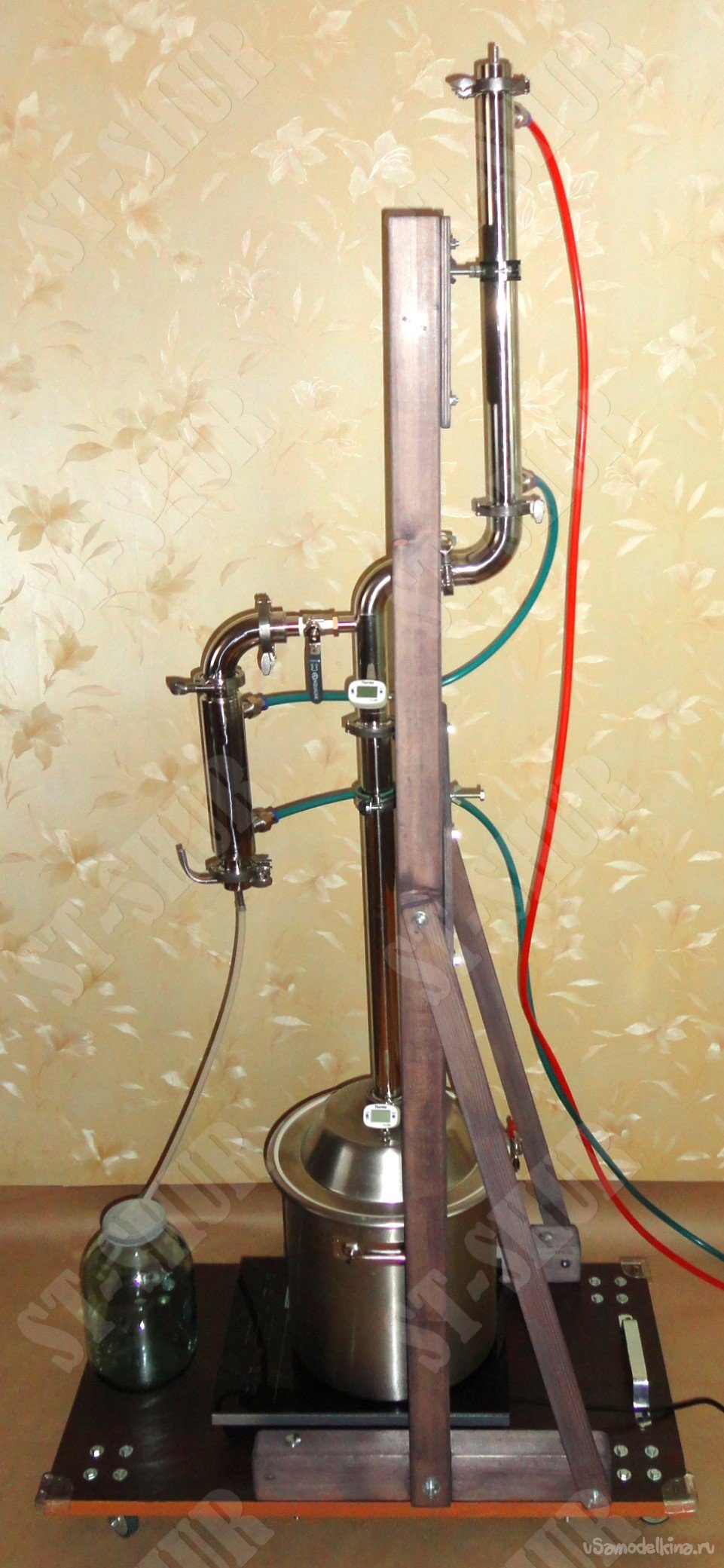

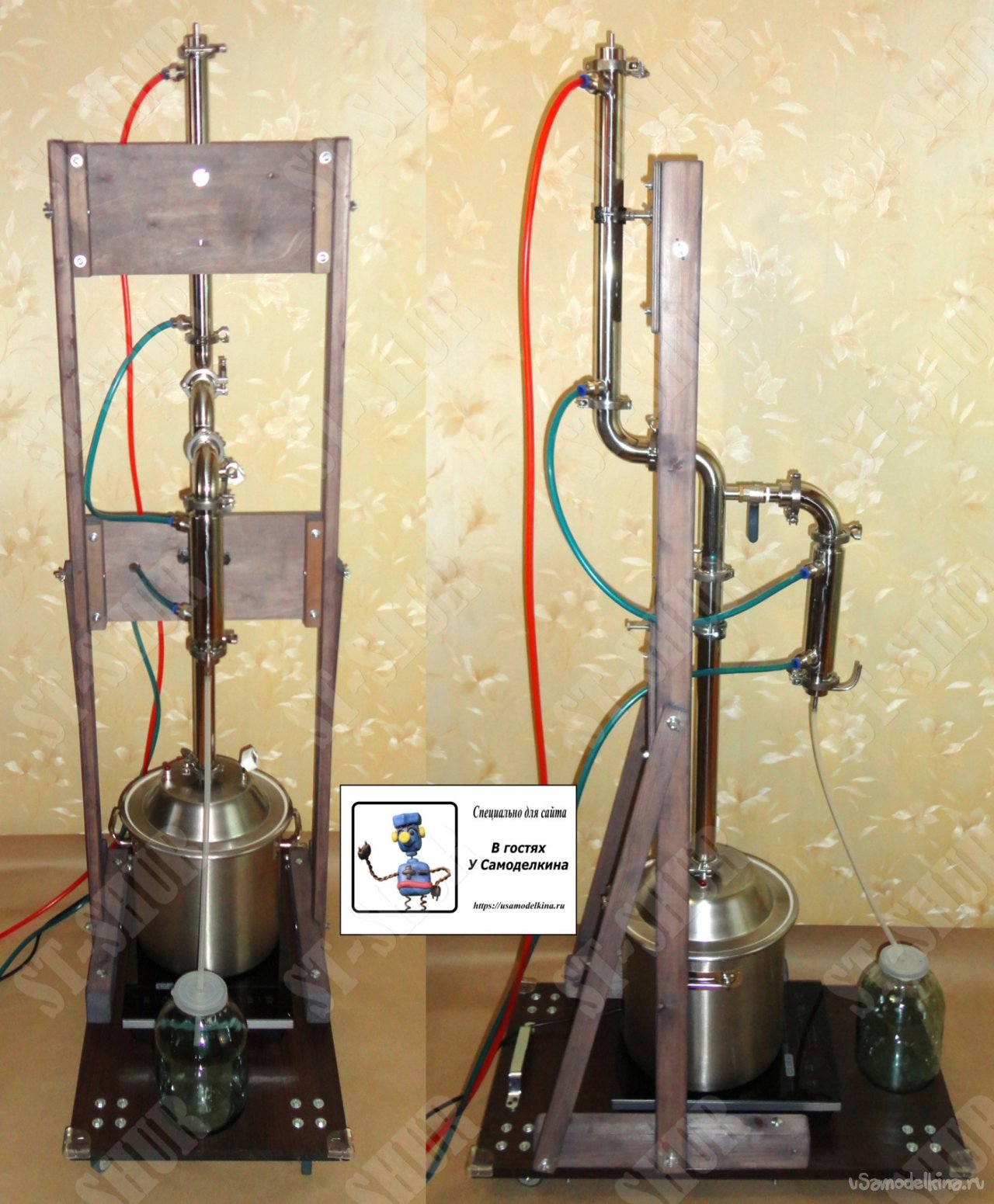

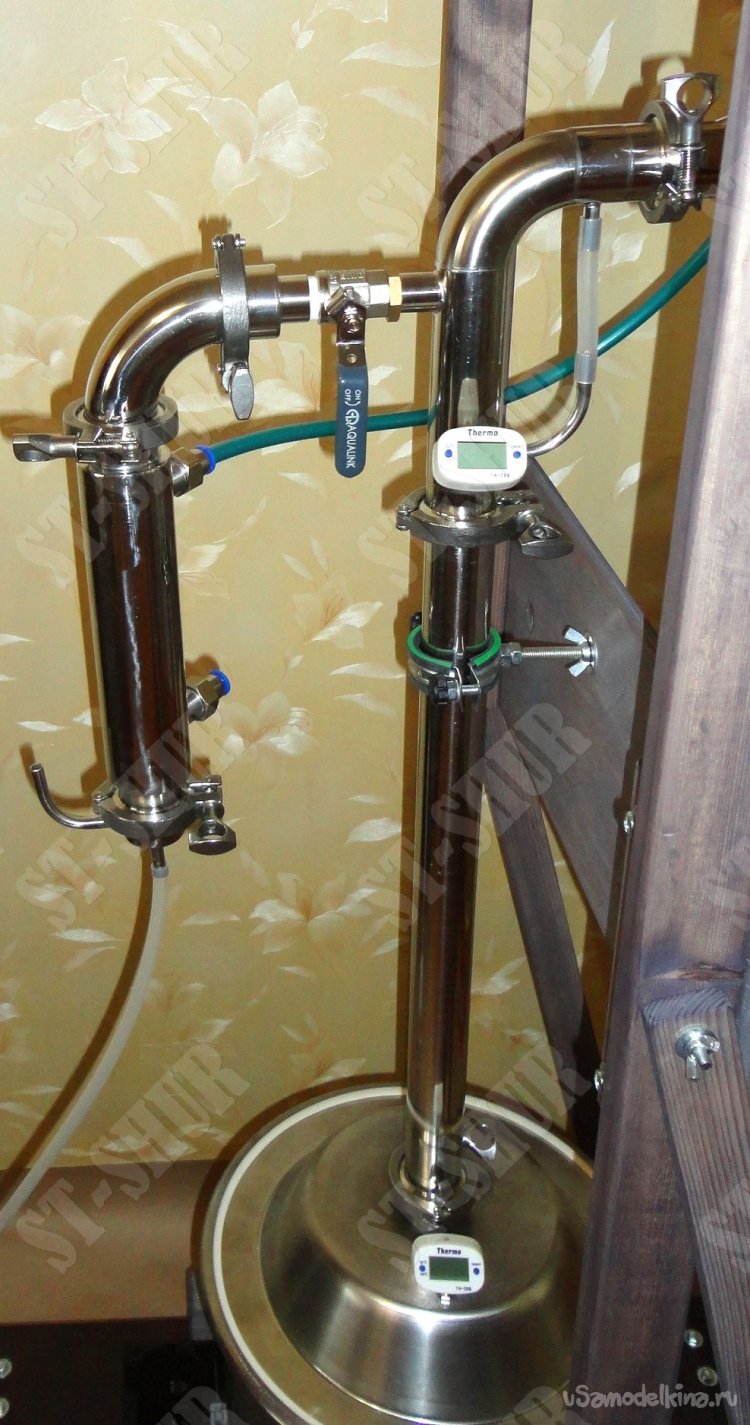

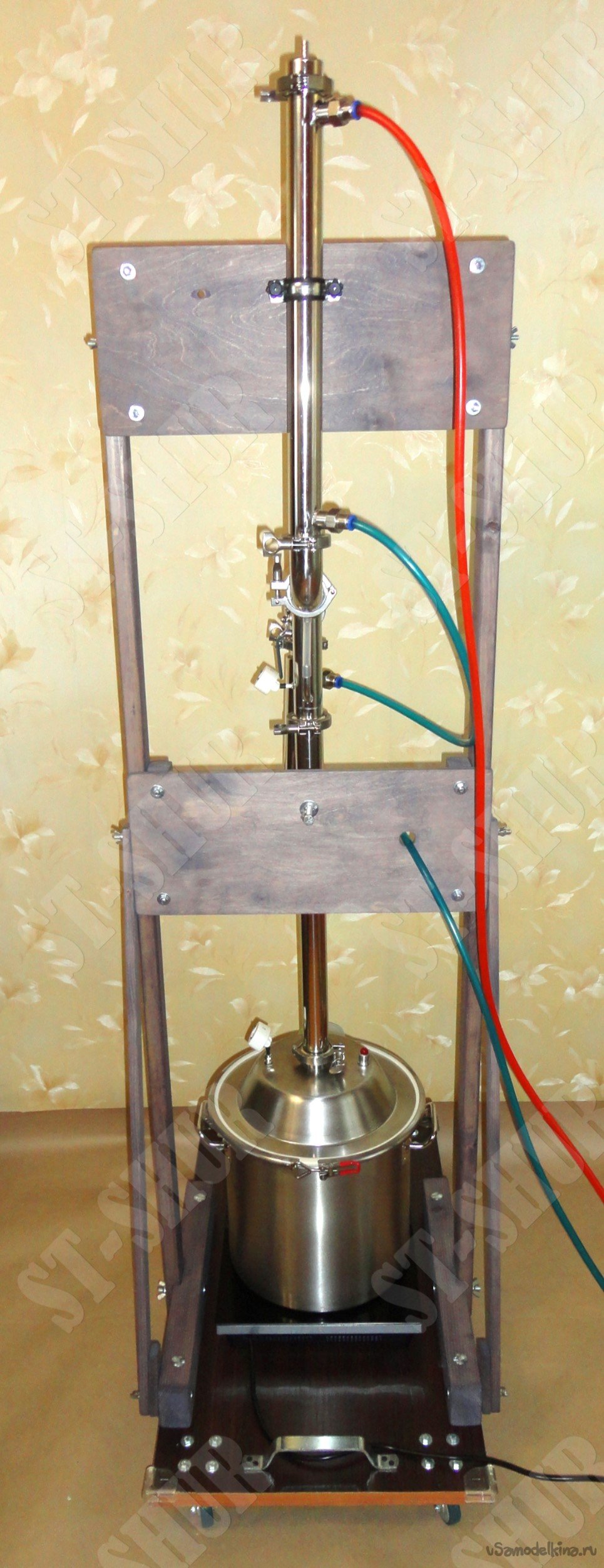

Детали стойки практически не мешают наблюдению за термометрами и трубкой перетока флегмы (зависит от варианта сборки колонны дистиллятора и расположения всей конструкции). Трубки узлов охлаждения подключаются с помощью «быстросъемов».

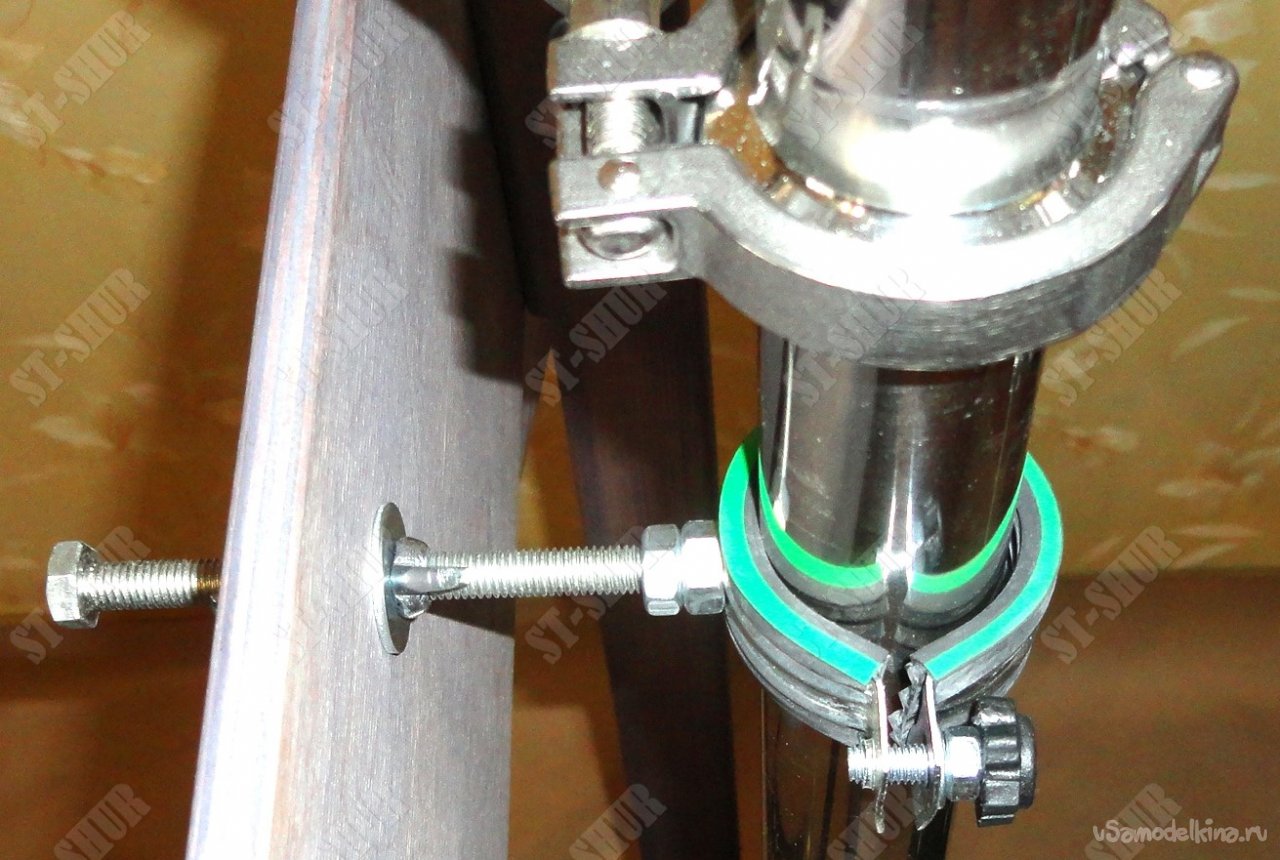

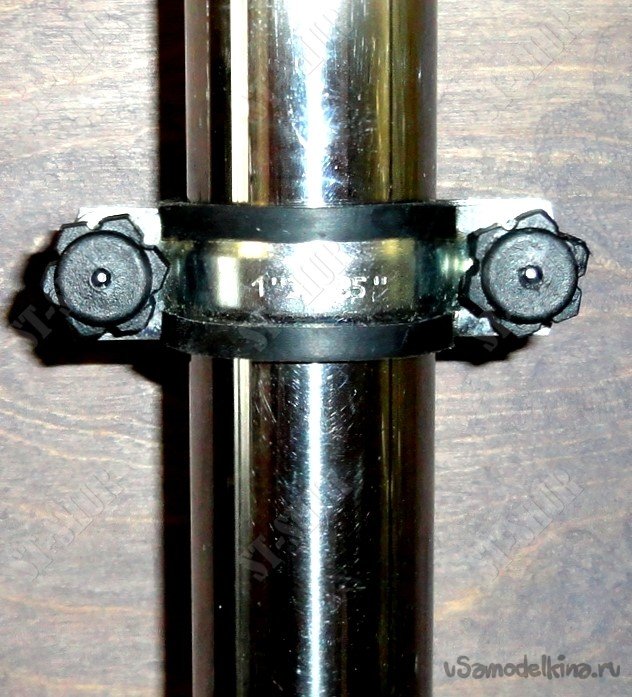

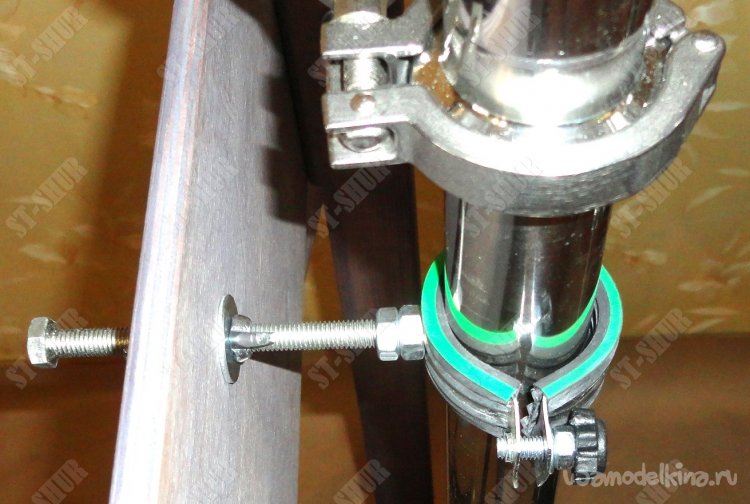

Штатные винты хомутов заменены на регулируемые винтовые мебельные опоры с винтом М6, что повышает удобство фиксации колонны. На данный момент используется верхний хомут 32-35мм, нижний хомут 39-46мм (с учетом возможности установки штатного утеплителя царги).

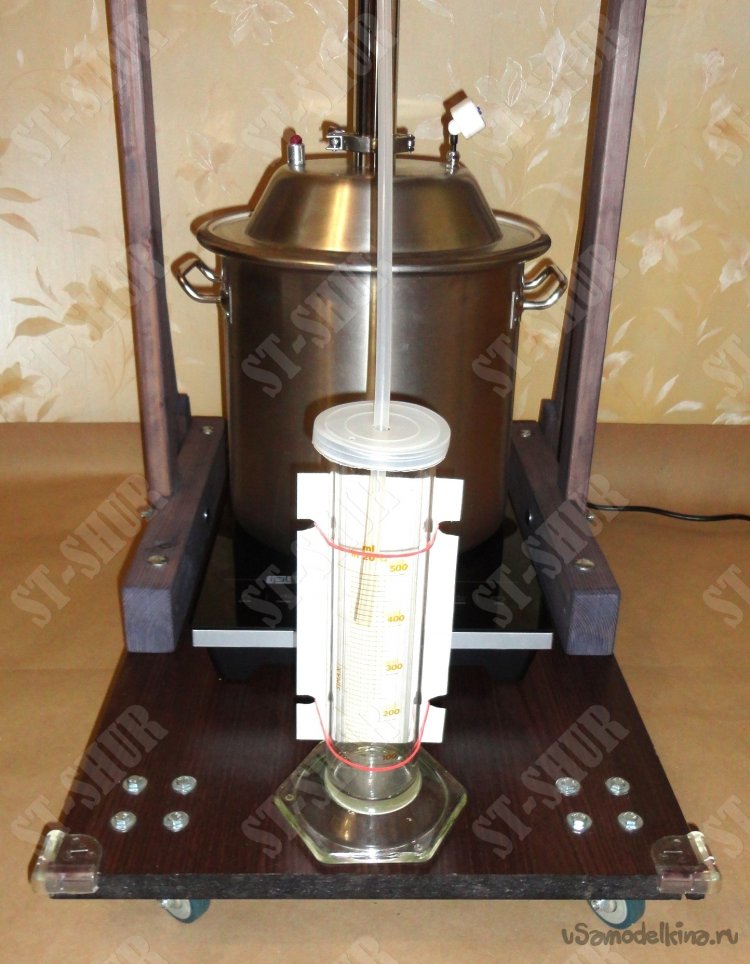

Для улучшения видимости шкалы мерного цилиндра с помощью канцелярских резинок на нем закрепляется белый пластиковый экран.
Как показала практика, перемещать конструкцию удобнее держась за вертикальные стойки, чем использовать ремень, закрепленный на ручке тележки.
Таким образом, после «переезда» конструкции дистиллятора с кухонной плиты ближе к уровню пола открываются новые возможности модификации колонны. Появилась возможность использовать дополнительную царгу, диоптр, «джин-корзину» (ранее не хватало высоты потолка). Благодаря мобильности конструкции нет проблем в планировании использования кухни или ванной комнаты. Не требуется установка настенных кронштейнов для фиксации колонны или ее подвязка с помощью веревок и т.д.

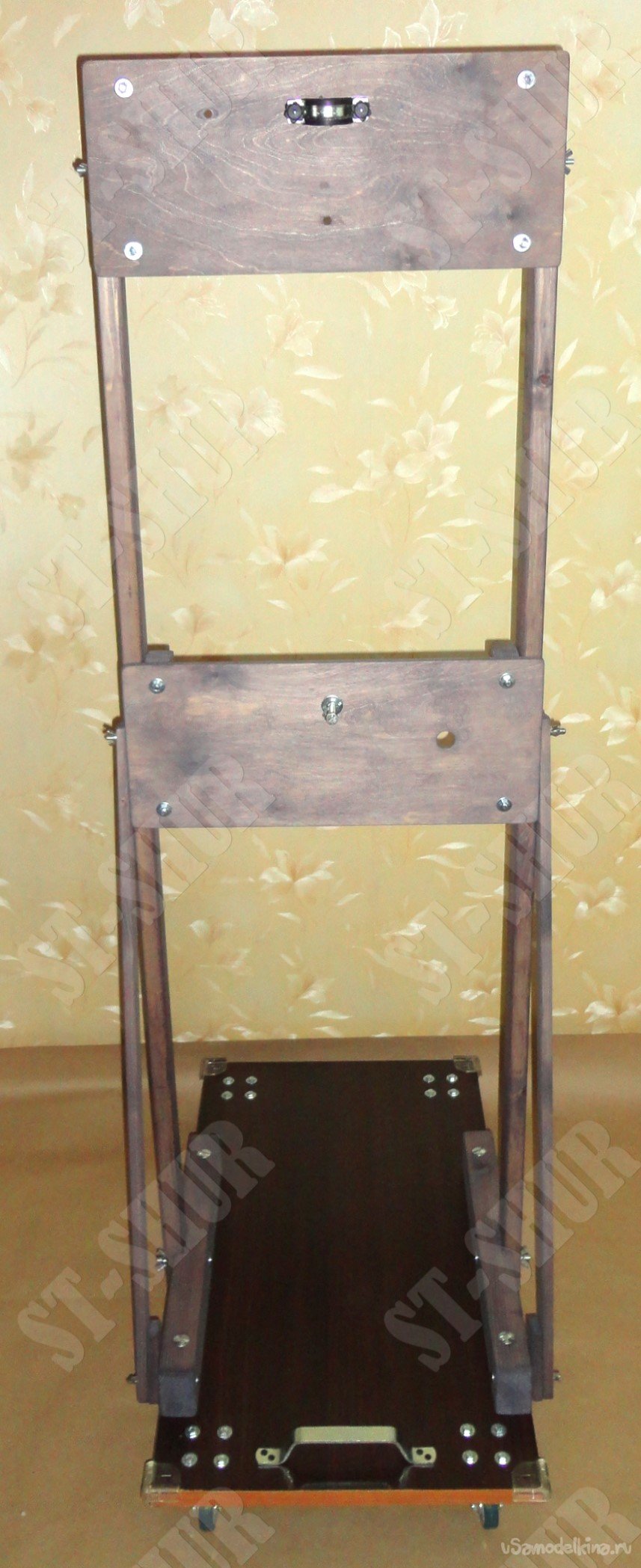

В результате получилась очень приличная жесткость всей конструкции. Каких либо «гуляний» колонны не наблюдается. После использования и разборки конструкции, детали стойки укладываются на тележку и «уезжают» на ней под кровать, не занимая лишнего места в комнате.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки, опечатки и возможную не корректность формулировок.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
