Всем доброго времени суток. Предлагаю вашему вниманию свой вариант достаточно простой приставки к фрезеру, для упрощения изготовления шиповых соединений в различных проектах.
Идея состояла в изготовлении простейшей конструкции приставки для фрезера (при использовании пазовой фрезы диаметром 10мм), с целью максимального упрощения производства шиповых соединений в различных изделиях. Использовать в конструкции, имевшиеся в наличии материалы и инструмент. Ну и конечно минимальные трудозатраты.
В данной конструкции было использовано:
- Обрезок ламината 178х164х6,7мм.
- Обрезок П-образного алюминиевого профиля 10х10х181мм.
- Обрезки вальцованного деревянного профиля 40х40х415мм.
- Крепеж: М3, М6.
- Лак быстросохнущий ХВ-784.
Из инструментов использовалось:
- Фрезер.
- Дрель на стойке.
- Электролобзик.
- Отвертка.
- Струбцины.

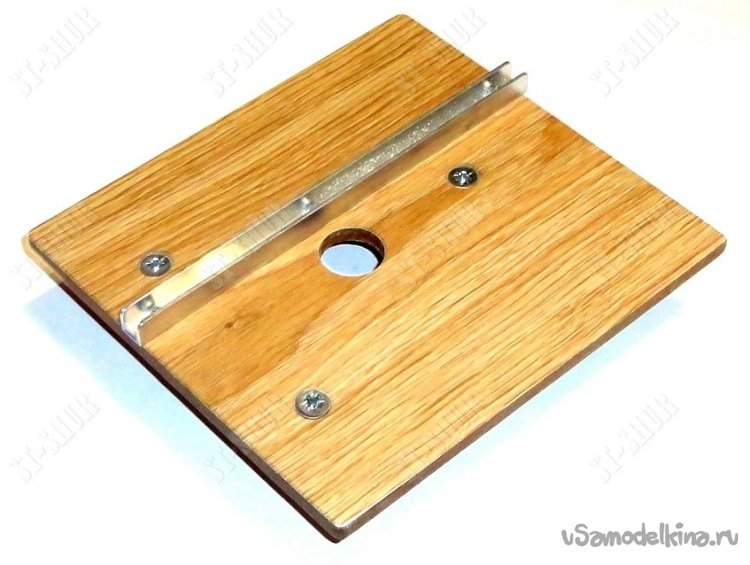

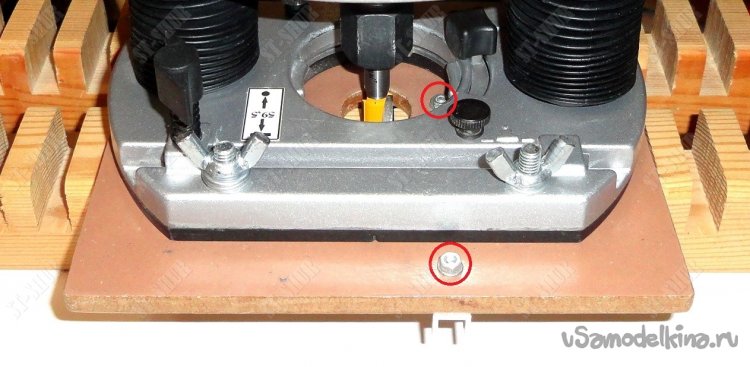

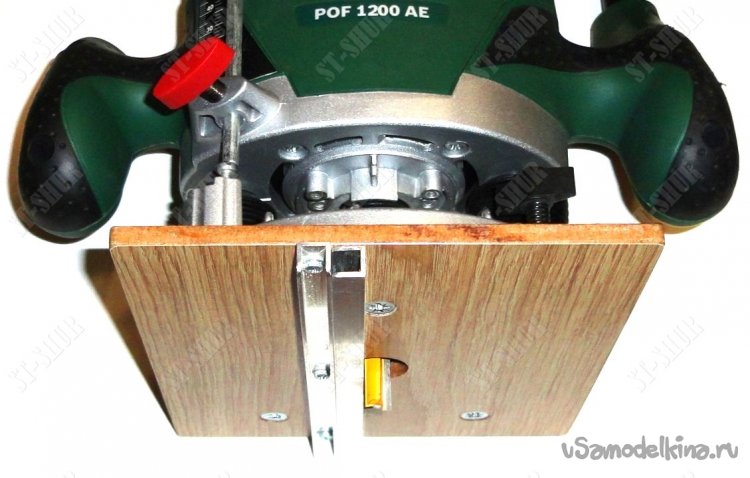

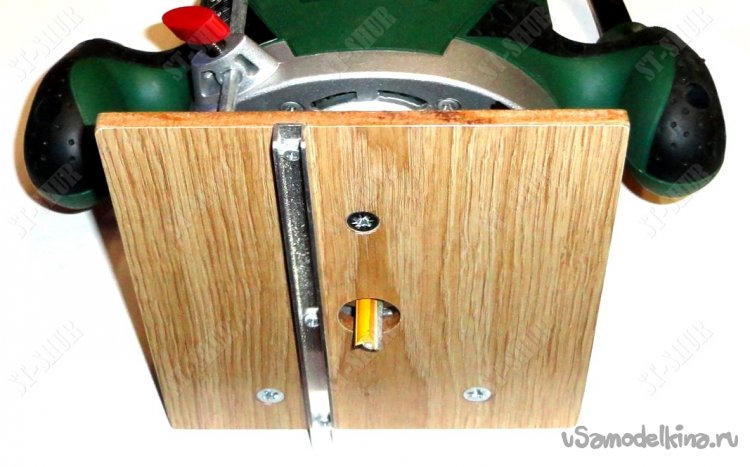

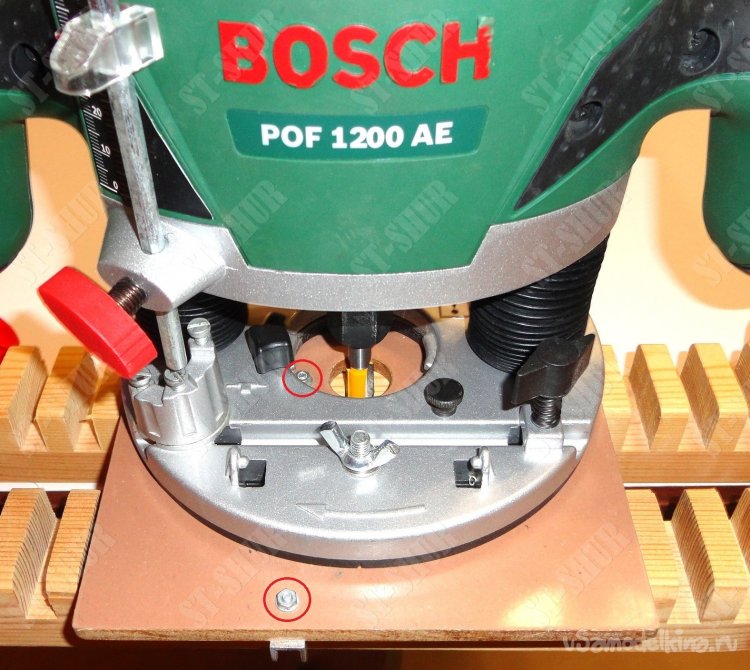

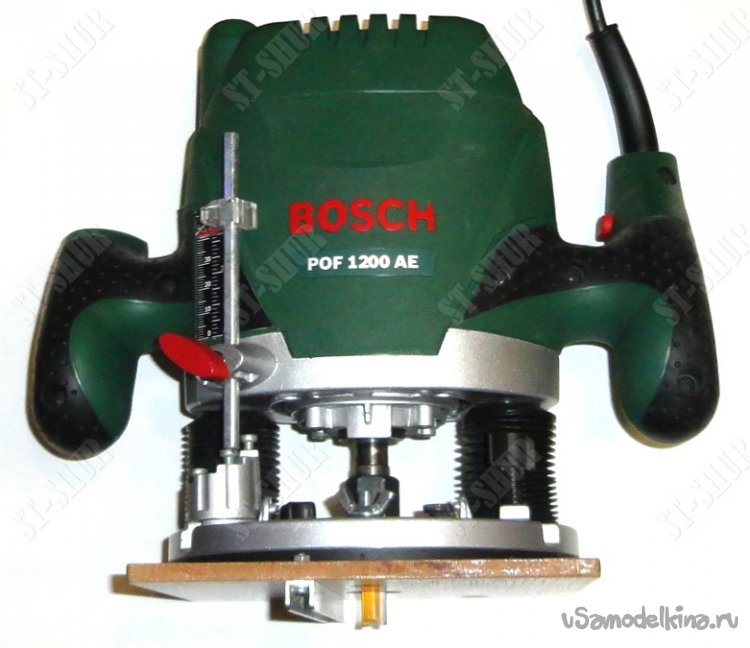

Основным элементом конструкции является накладка с направляющей, которая крепится к опорной плите фрезера. Основание накладки изготовлено из прямоугольного обрезка ламината размерами 178х164х6,7мм. В нём просверлено отверстие для фрезы, диаметр отверстия 22мм. Направляющая изготовлена из обрезка П-образного алюминиевого профиля 10х10х181мм, который крепится к основанию тремя винтами М3. Винты расположены так, чтобы они не мешали при креплении накладки к опорной плите фрезера (это отмечено на представленных фото №№ 7-9). Края ламината (срезы) обработаны прозрачным быстросохнущим лаком ХВ-784 Данный элемент конструкции крепится к фрезеру через имеющиеся в опорной плите отверстия винтами М6 с гайками типа «барашек».
Благодаря тому, что крепежные отверстия в опорной плите фрезера чуть больше диаметра используемых крепежных винтов, то имеется возможность небольшой регулировки расстояния между режущей кромкой фрезы и направляющей (которое должно быть строго 10мм). Это удобно делается с помощью обрезка П-образного алюминиевого профиля 10х10мм.

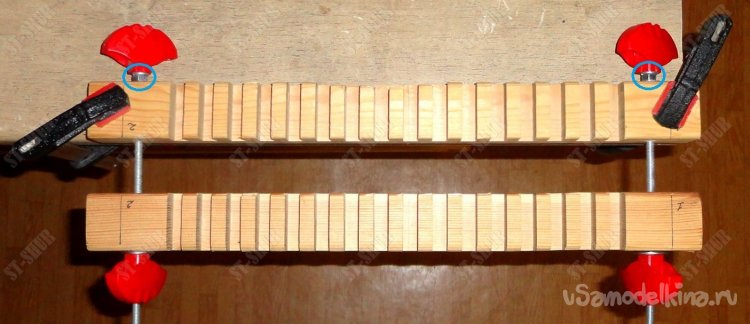

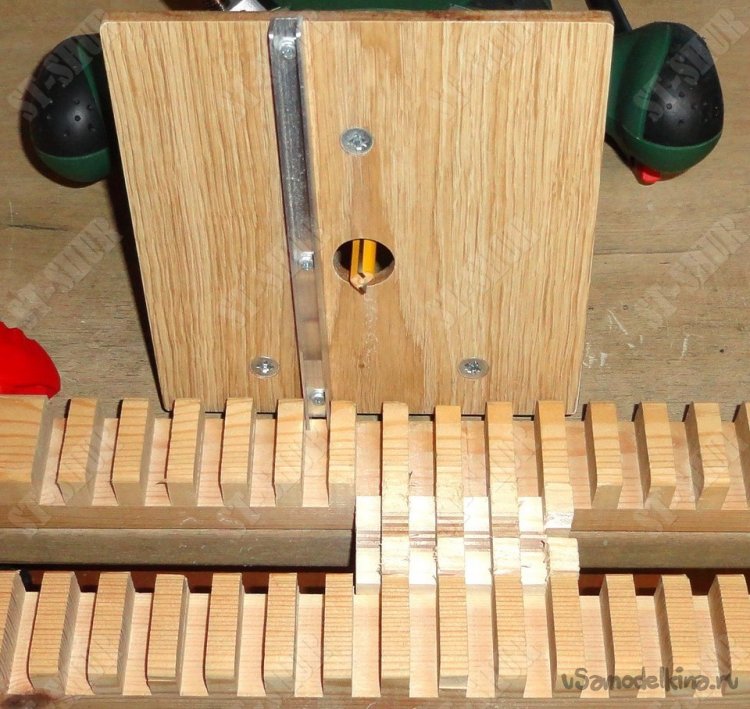

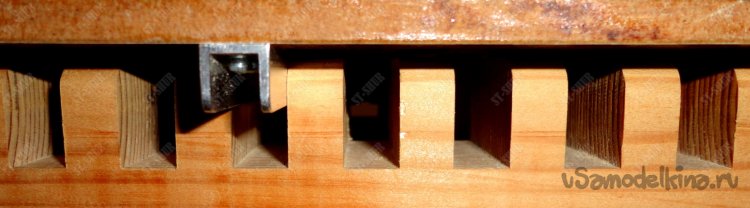

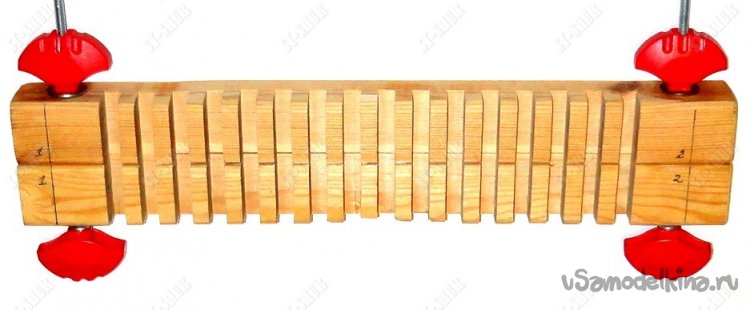

Дополнительным элементом конструкции является держатель для заготовок (хотя можно обойтись и без него, главное ровно отфрезеровать «стартовый» паз). Держатель был изготовлен из двух обрезков вальцованного деревянного профиля 40х40х415мм. Сначала были просверлены отверстия диаметром 6мм. Потом оба профиля скрепляются между собой с помощью шпилек с резьбой М6. Далее с использованием направляющей был изготовлен «стартовый» паз глубиной 21мм. Остальные пазы фрезеруются достаточно быстро, путем установки направляющей в предыдущий паз и т.д.
При эксплуатации конструкции, держатель заготовок удобно крепится на краю стола (верстака) с помощью струбцин. Благодаря использованию «гаек-вертушек», которые на одной стороне шпильки закреплены дополнительной гайкой и размерам шляпок «гаек-вертушек», которые своим краем упираются в крышку стола (таким образом, шпилька не проворачивается), стало очень удобно фиксировать заготовки.

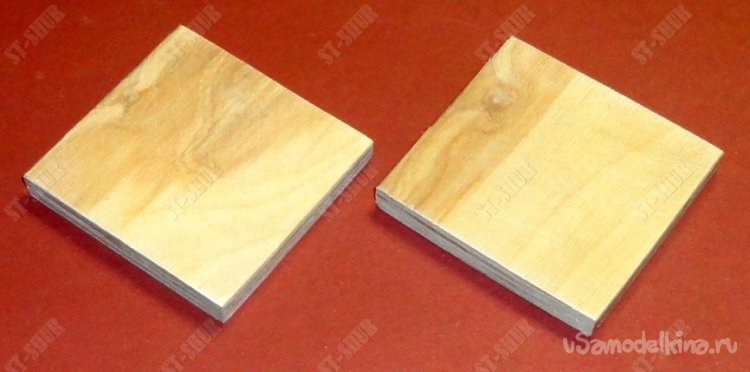

Для тестирования конструкции использовались обрезки фанеры толщиной 10мм и шириной 70мм. Глубина «вылета» фрезы установлена на 11мм.

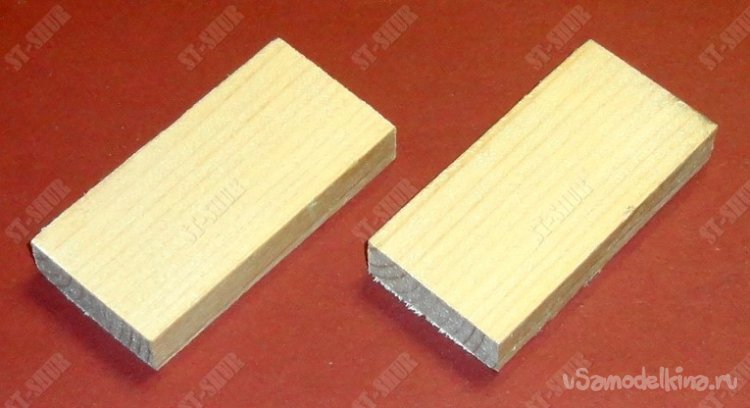

Для недопущения сколов на заготовках были использованы обрезки рейки шириной 40мм.

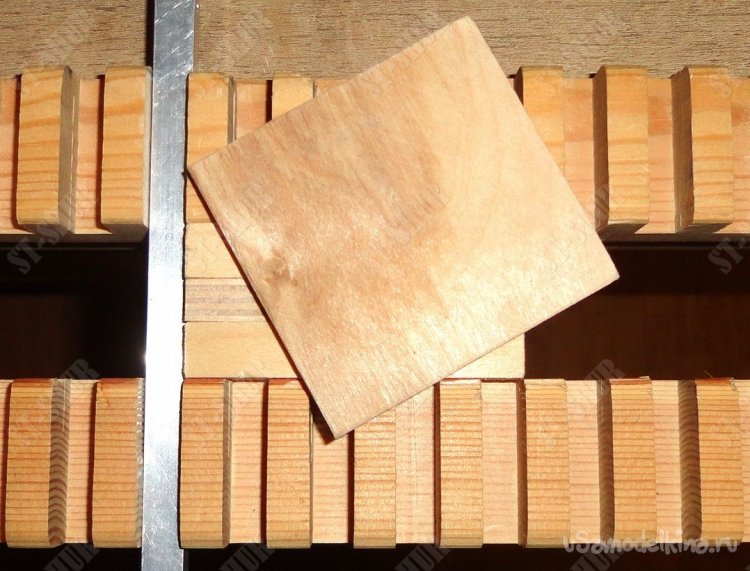

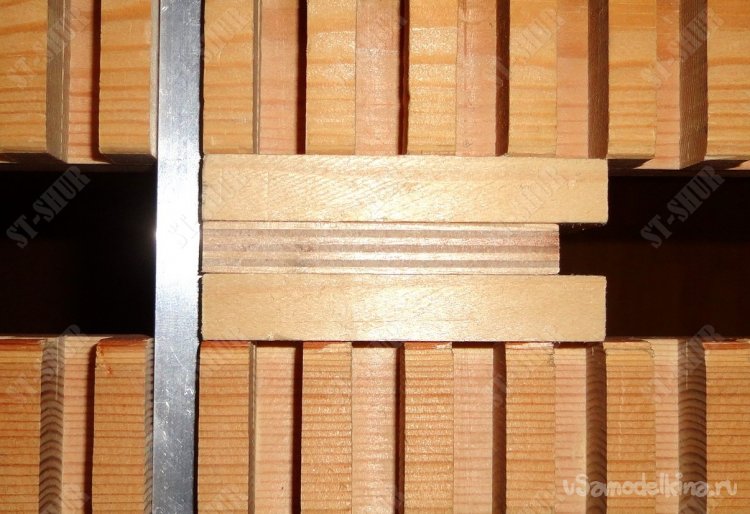

Заготовка выравнивается в держателе с помощью обрезка П-образного алюминиевого профиля 10х10мм, соответствующей длинны и обрезка фанеры. Естественно при изготовлении шипового соединения для короба закрепляются сразу две заготовки, т.е. передняя и задняя или ответные боковые.

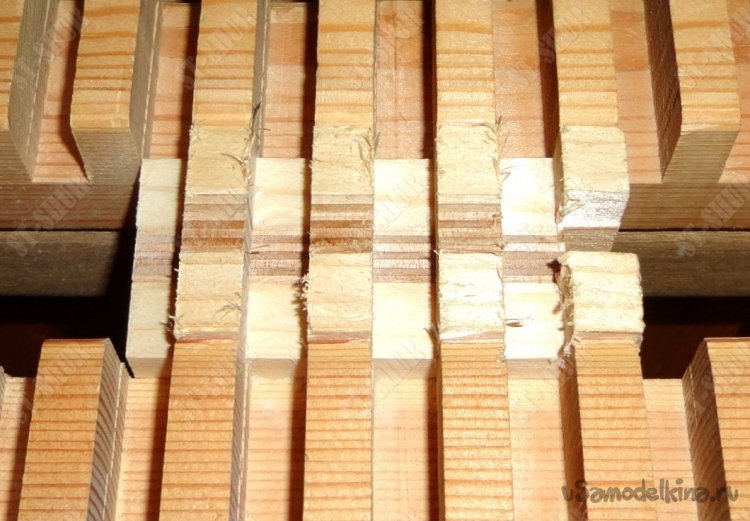

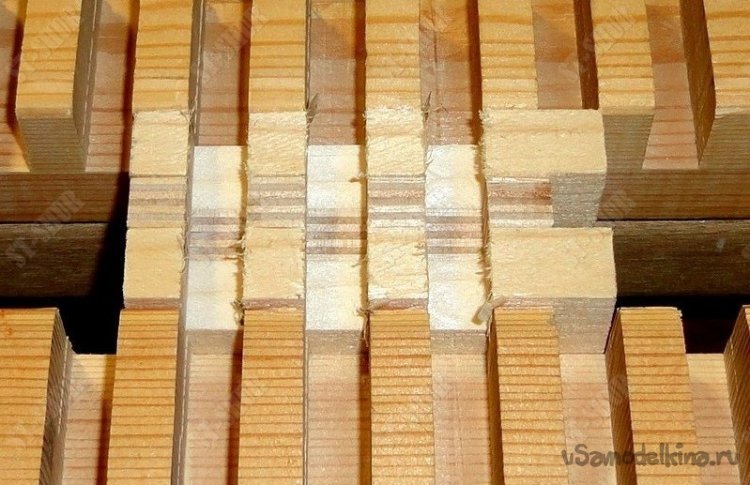

Далее очень просто и быстро производится фрезеровка заготовки.

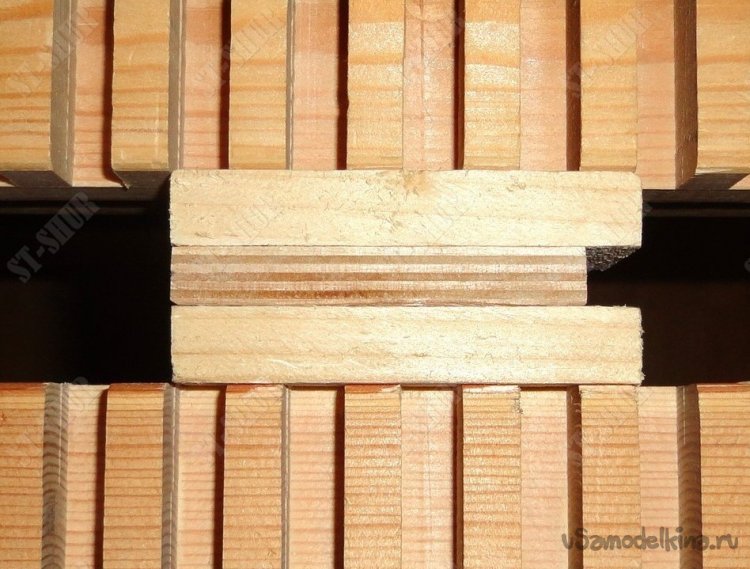

При выравнивании ответной части используется дополнительный ограничитель толщиной 10мм. В данном случае был применен обрезок фанеры толщиной 10мм. Прокладки от сколов просто переворачиваются (для экономии).

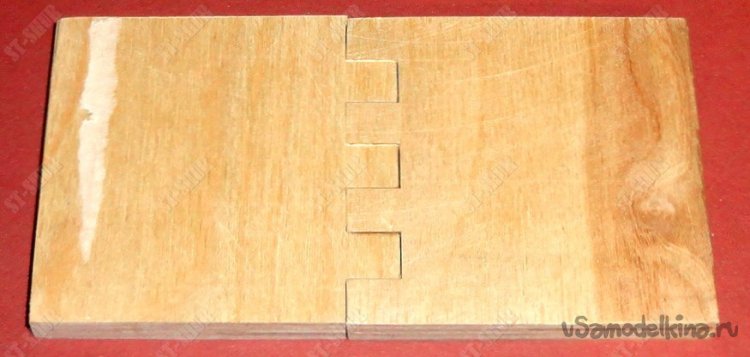

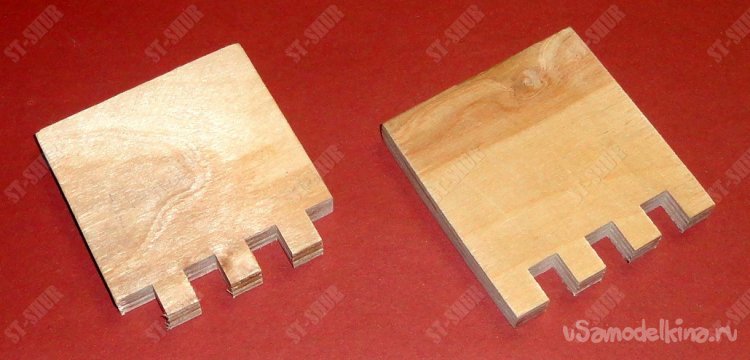

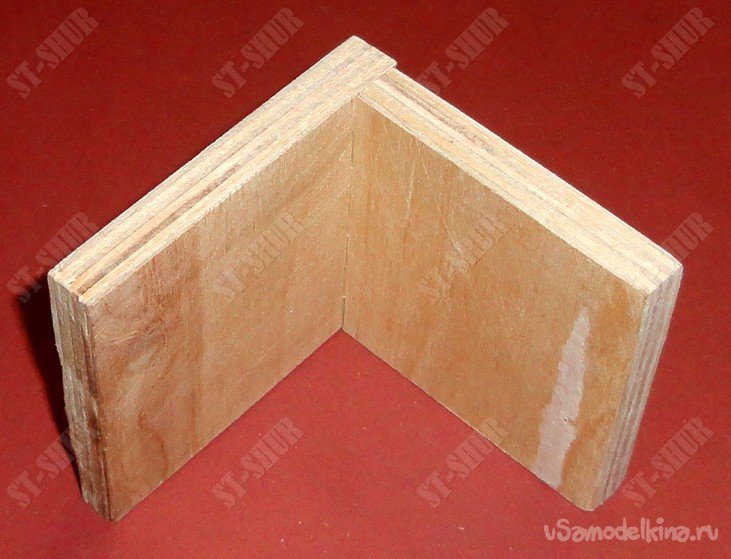

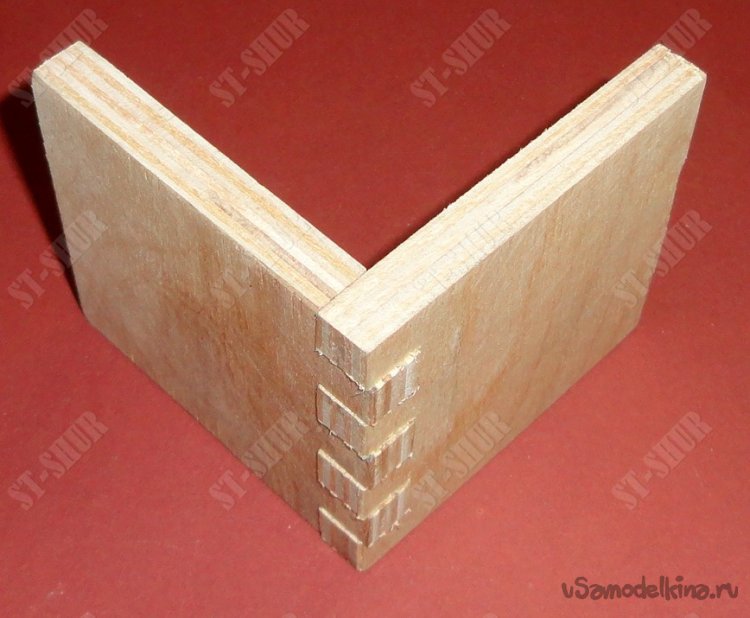

Получается достаточно аккуратный (по моему субъективному мнению) вариант шипового соединения.

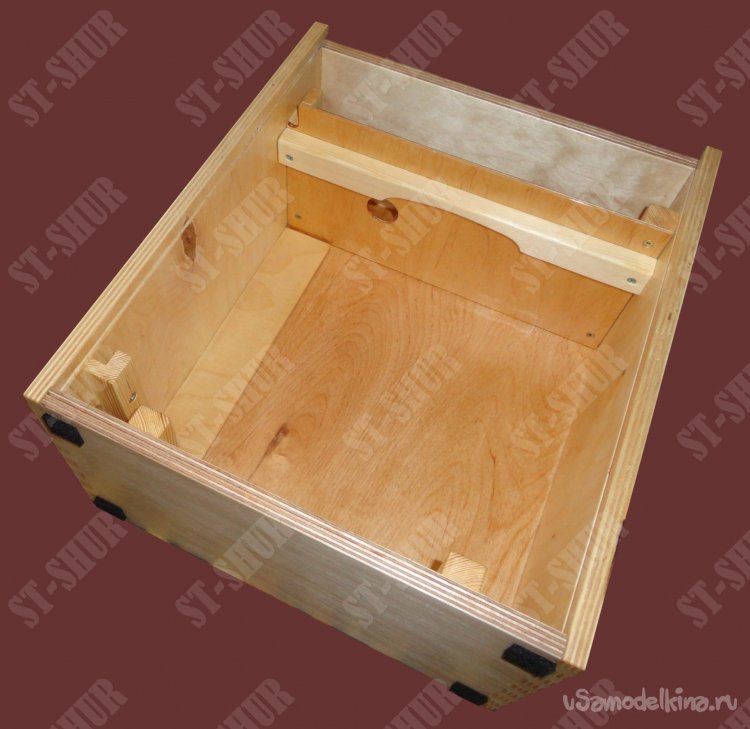

С использованием данной конструкции был изготовлен достаточно удобный ящичек для хранения и перевозки фрезера. В конструкции его короба использована фанера толщиной 12мм, а для задней стенки и выдвижной крышки применена фанера толщиной 4мм.

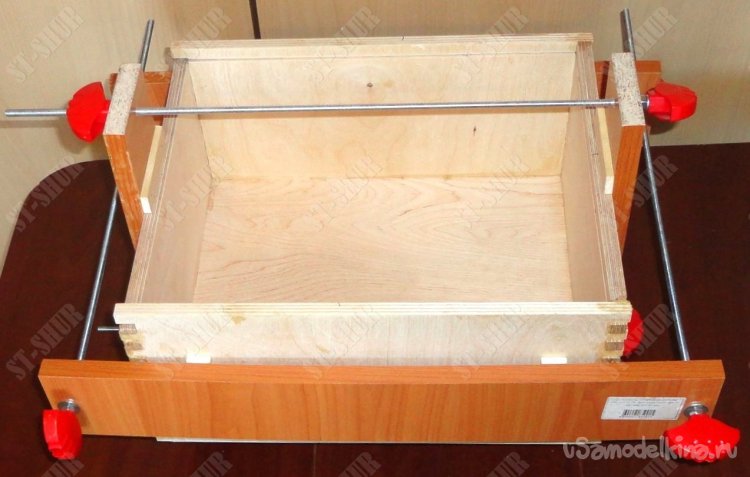

После склейки и просушки корпуса, выступающие части шипового соединения (обычно предусматривается 0,5-1мм) прекрасно выравниваются относительно плоскостей короба в процессе его окончательной обработки шлифовальной машинкой. Фрезер достаточно надежно фиксируется внутри ящика, «болтанка» инструмента в процессе перевозки полностью отсутствует.
Как показала практика, выбранный шаг шипового соединения равный 10мм, пока вполне себя оправдывает (по крайне мере для своих конструкций). Далее время покажет.
Данная приставка к фрезеру позволяет изготавливать шиповое соединение с глубиной пазов до 21мм, что удобно для сборки коробов с толщиной стенок до 20мм.

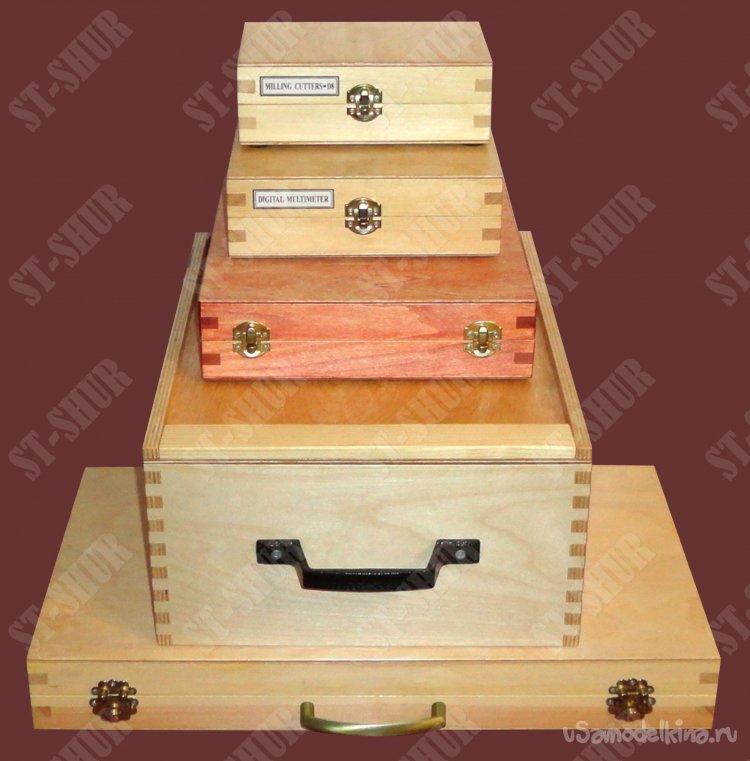

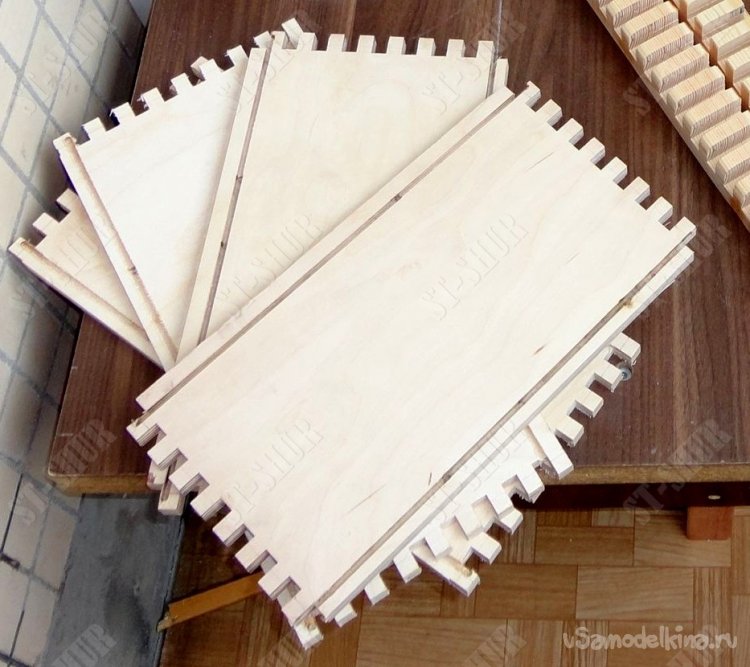

Так же, с использованием вышеописанного приспособления было изготовлено еще несколько «коробочек» различного назначения, которые получились достаточно прочными.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Декабрь 2023г.
Станислав Шурупкин.
