Всем Здравствуйте появилась необходимость на днях нанести рисунок на клинок и как всегда я нанес его лакам для ногтей и погрузил в хлористое железо для травления. Обычно время на всю процедуру уходит не мало, но у меня время не особо много и я все таки решил собрать себе очень простое приспособление для электролиза рисунка. При травлении с помощью данного способа протравка проходит гораздо быстрее чем просто химическим способом. В общем в этой короткой статье я хочу показать как собрать очень простое приспособление которое облегчит работу с нанесением рисунка или просто для защиты металла, так как таким методом можно нанести на метал небольшой слой цветного металла.
Понадобится материал:
1. Кусок медной полосы 2мм
2. Провод медный 2‑м
3. Прищепки и болтик
4. Пустая тара на 1л
5. Кусок металла
6. Соль 100г и лимонка
Понадобится инструмент
1. Дрель
2. Зарядка или акб
3. Ножницы
4. Болгарка
Подготовка:

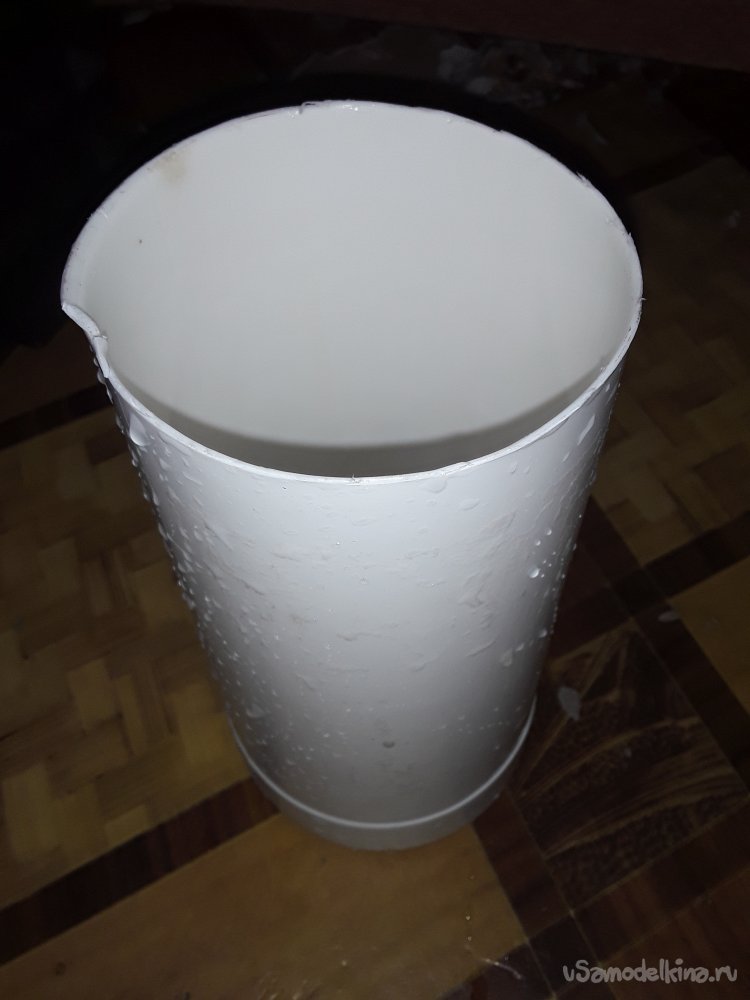

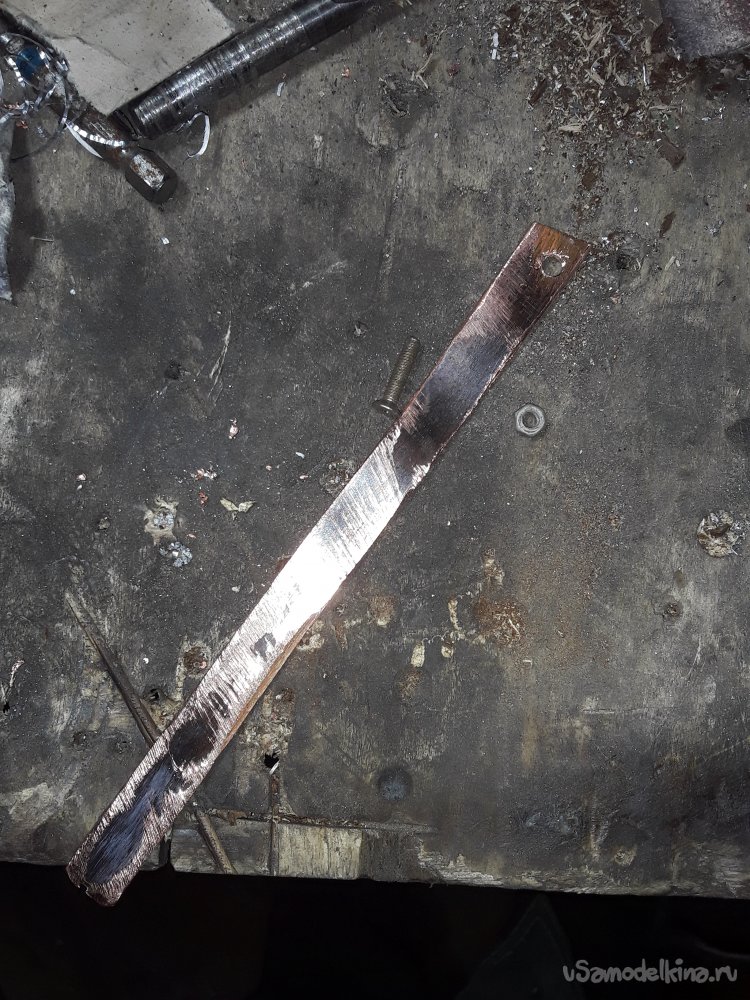

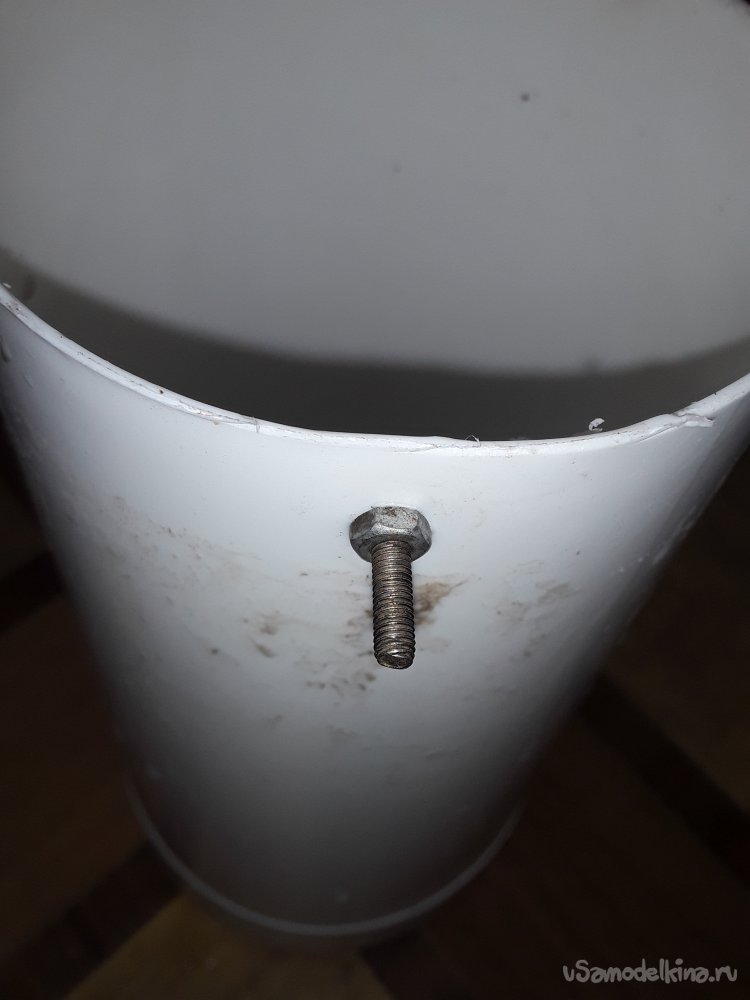

Для того чтобы сделать отрицательный электрод можно взять медную полоску 1см или просто кусок какого то металла но он сильно будет покрывать заготовку грязью так как от электрода отходит окись и прилипает к заготовке. По этому нашел кусок медный он хоть и тоже окисляется, но очень мало и легко стирается с заготовки. Отрезал полосу 15см на 1см и зачистил все болгаркой до блеска отступив от края просверлил отверстие 2мм и закрутил болтик с гайкой крепко чтобы электрод не шевелился иначе может замкнуть. Так же и сделал просто металлическую пластину с черного металла. Далее, для того чтобы работать нужна диэлектрическая емкость на 1л можно стекло или пластик я взял бутылку от удобрений и отрезал горлышко хорошо и промыл мылом. Для крепления я просверлил отверстие в полосе теперь погружаю полосу в емкость делаю разметку и просверливаю отверстие в емкости и закручиваю полосу на болтик внутри емкости как можно крепче для того чтобы электрод находился на одном уровне и не болтался, отрезал немного меньше чем емкость так как нету длиннее. Для того чтобы травление проходило как нужно электрод должен быть по всей длине заготовки по этому емкость и полоса должны быть одинаковые и расстояние от электрода до заготовки было одинаковое так травление будет равномерное. Далее я взял провод и сделал два куска, зачистил концы, поставил крокодильчики от сгоревшей зарядки так как родные жалко они заржавеют и я испорчу новую зарядку. Для второго электрода взял кусок от клапана нержавейку на всякий случай, если не понравится медь попробую клапаном.
Теперь для того чтобы устройство работало нужен раствор в котором будет происходить травление металла. Опытным путем сделал нужный раствор из 200гр соли и 100гр лимонки на 1л воды, сыпал меньше травление происходит медленнее даже при высоком токе, но мягче. При этом растворе получается самое оптимальное травление по времени и качеству. И так для раствора взял ингредиенты звешал на весах и развел горячей водой и пока все остывает пойду готовить метал.

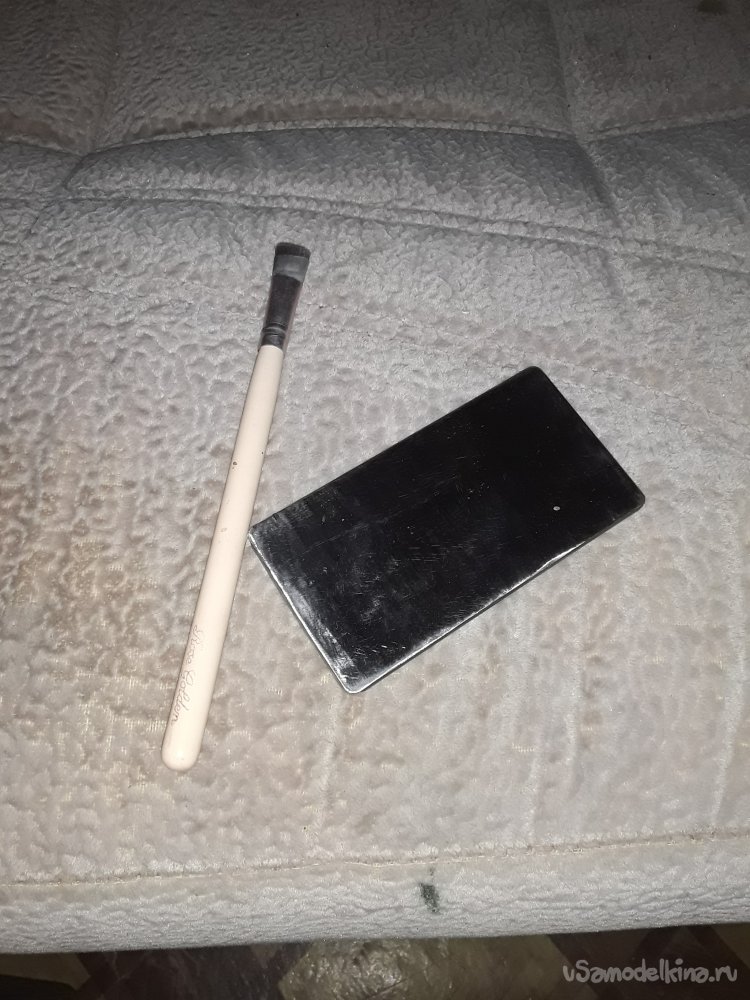

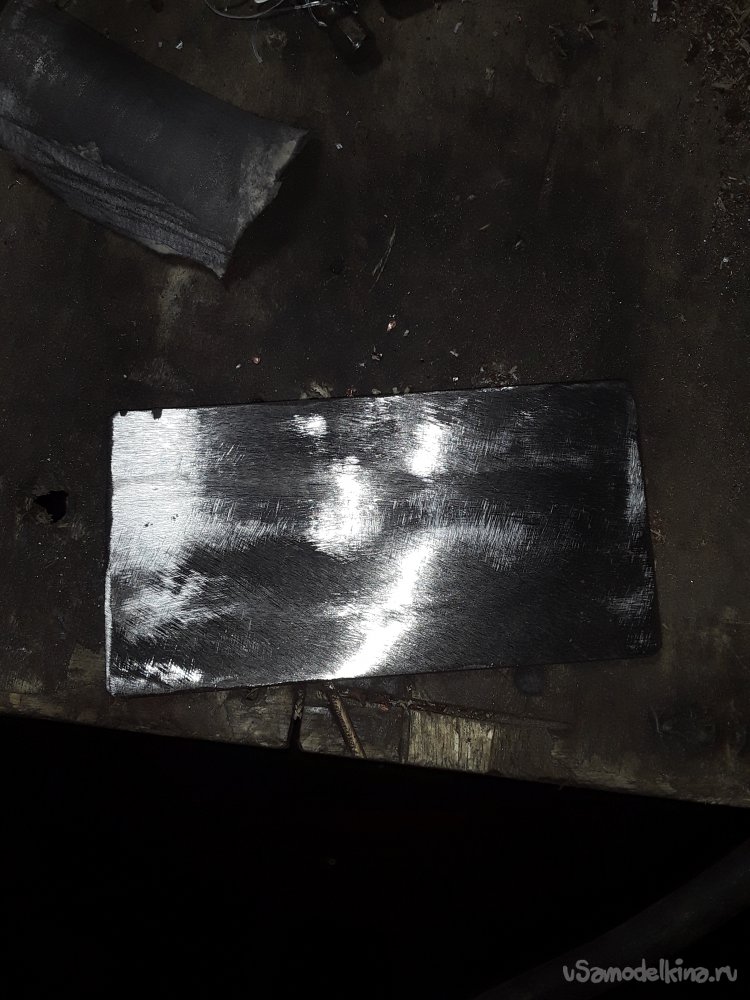

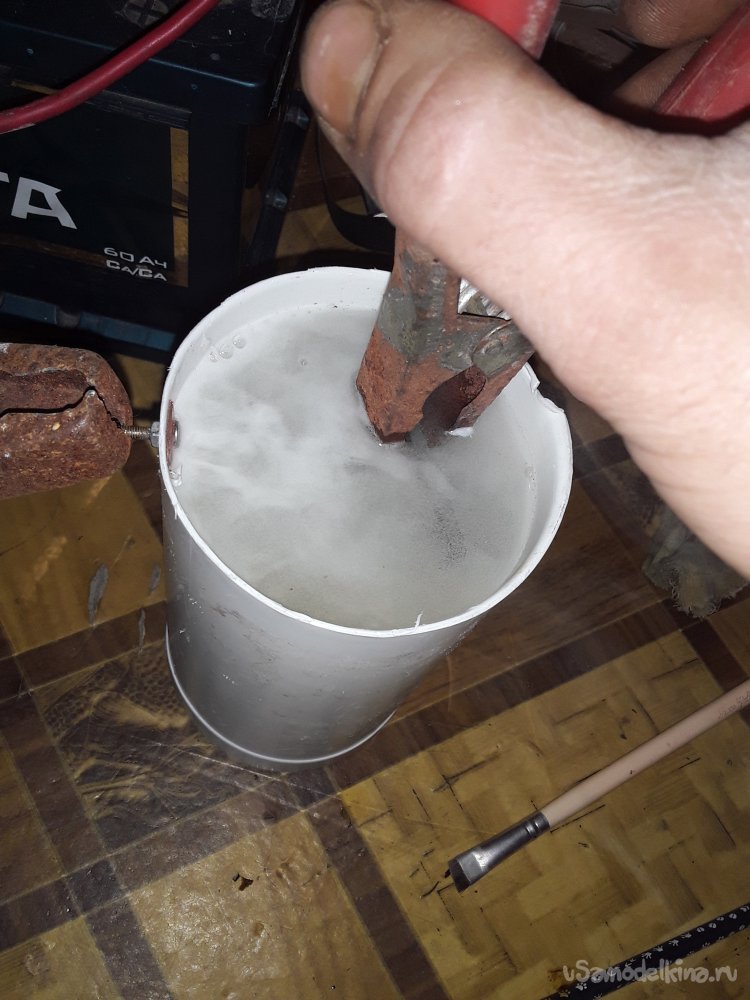

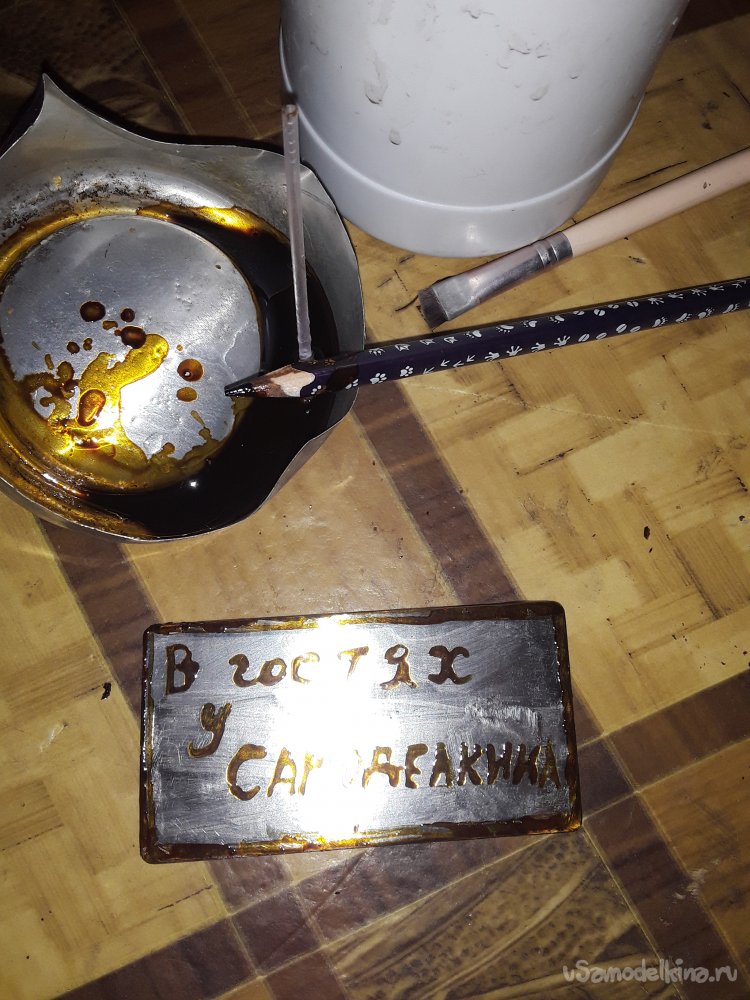

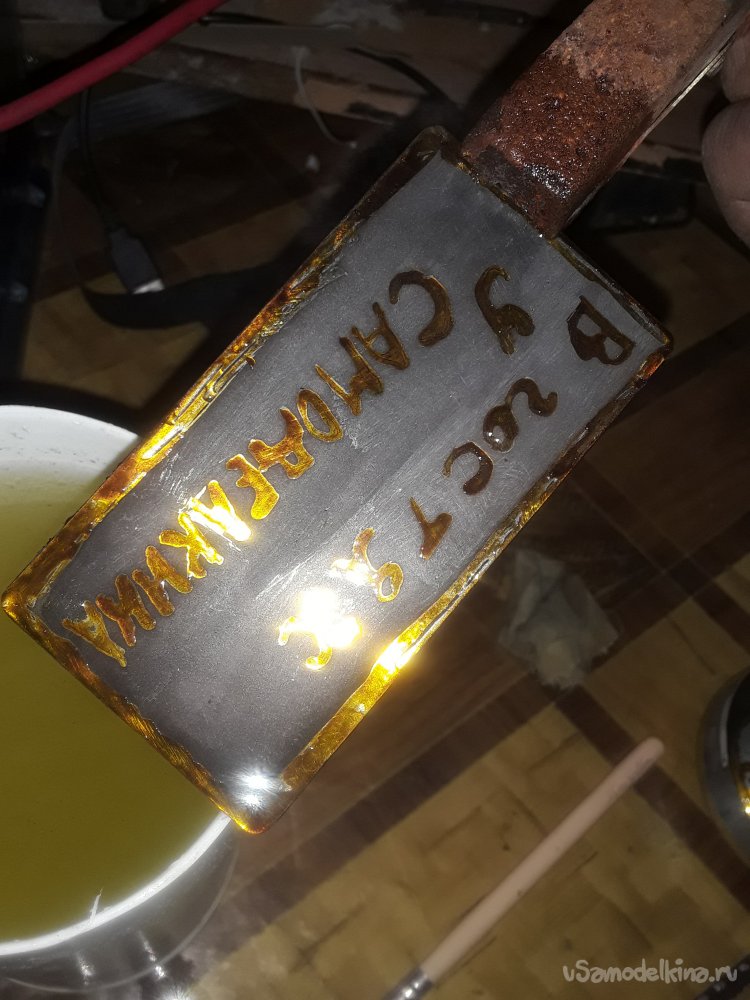

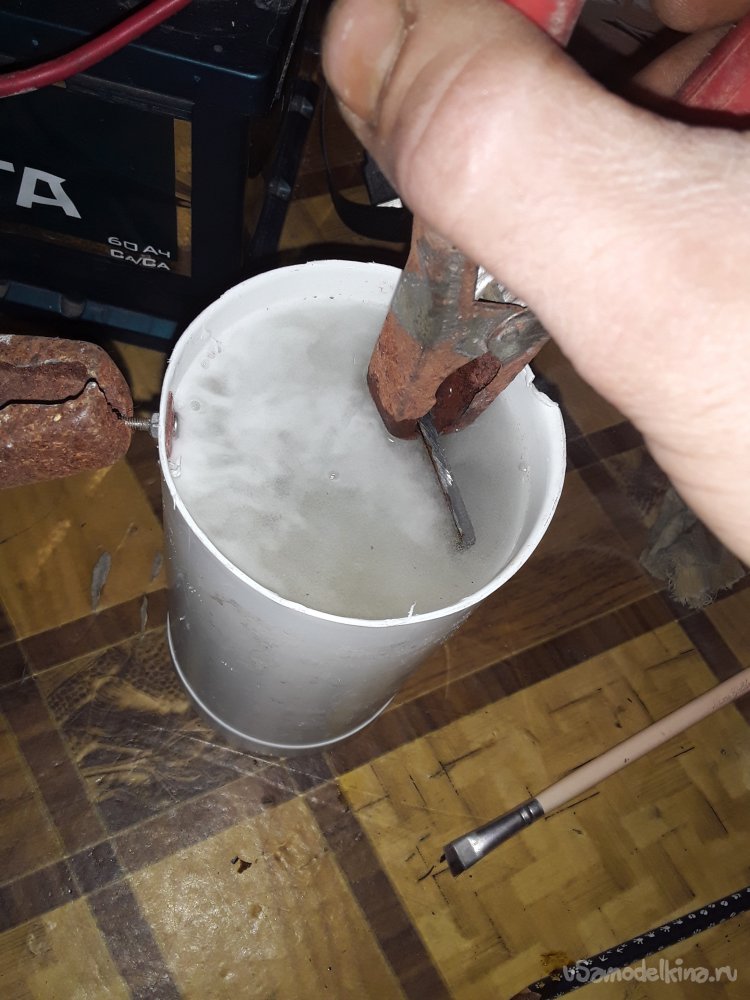

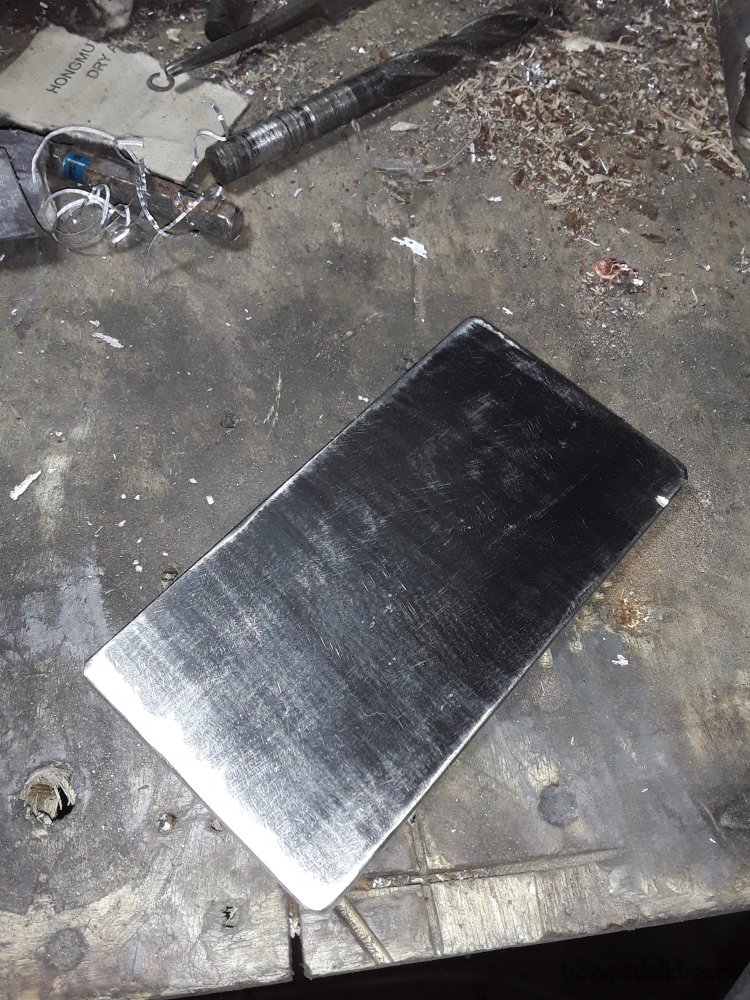

Перед тем как наносить рисунок на метал его предварительно зачищаю болгаркой, а потом на шлиф станке шлифую до блеска. Для опыта как то жалко стало готовый клинок и я решил отрезать прямоугольный кусок металла 1.5 мм и сделать бирку с надписью. Не раз писал и печатал надпись на бумаге и всегда то запачкаю, то порву бумагу, а эта бирка будет вечной. В основном я знаю только 2 способа это просто покрасить заготовку краской или лаком, а потом тонкой иглой выцарапывается рисунок. 2-й способ который гораздо проще это тонкой кистью или остро заточённым карандашом наносится краска или лак уже сразу в виде рисунка. У меня для этих целей используется обычный лак для дерева он плотно сидит на металле и сохнет 10мин. Перед нанесением надписи обезжириваю метал и острым карандашом наношу лаком надпись и даю высохнуть на свежем воздухе.Для работы можно использовать блок питания можно выбирать из того что есть, но чем больше ампер тока, и вольт тем быстрее и глубже получается рисунок. Я попробовал травить от зарядки, но что-то как, то не, так как надо даже на 24 вольта все равно медленно. По совету знакомого использовал акб с полным зарядом просто крокодилами на прямую плюс метал, а минус на медную полосу. В целом на все травление ушло 6минут и то больше разглядывал. Погружал, метал аккуратно на 10 секунд и вытаскивал сразу самое важное это не касаться электрода и не давать нагреваться металлу так лак может отслоиться и рисунок испортится.

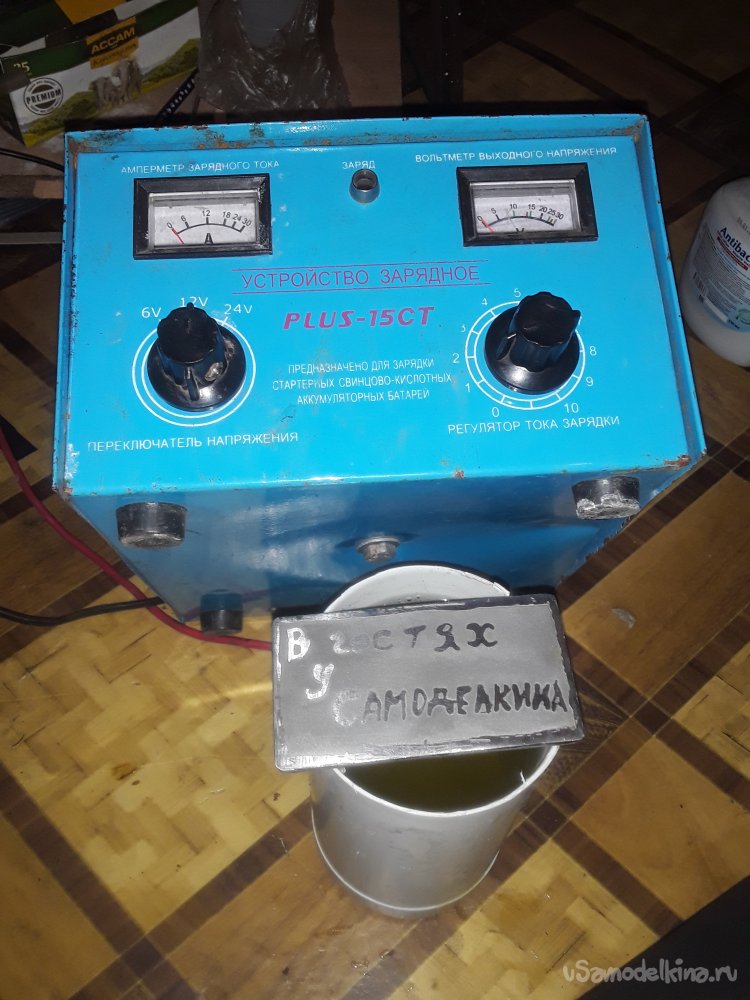

Вот результат 2‑х погружений при травлении с зарядкой результат мне не понравился на следующем фото уже травил акб результат на лицо да и за 3 погружения по 10сек протравку надписи завершил. Погружать нужно постепенно и на равномерном расстоянии от электрода. Да и аккумулятор должен быть хорошо заряженным от этого зависит скорость и качество травления.

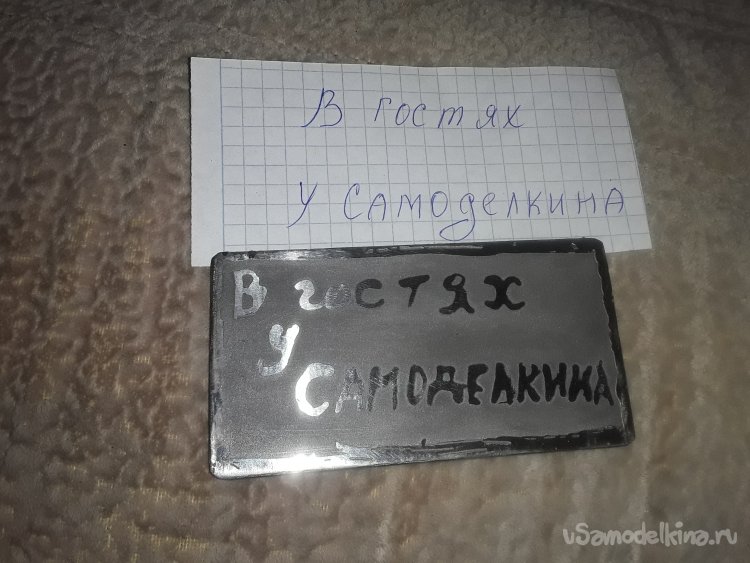

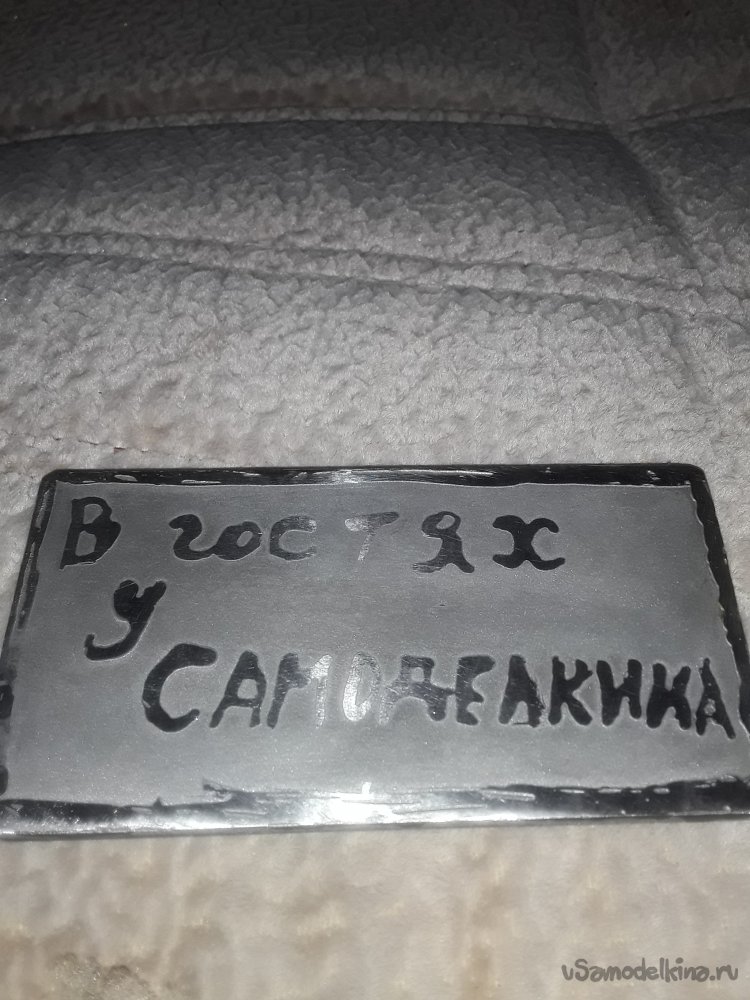

После травления промываю под проточной холодной водой с мылом чтобы смыть кислоту потом высушиваю а лак стираю обычным растворителем это не составило труда и на войлочном диске с пастой немного полирую поверхность от каких либо загрязнений до блеска в том месте где травилось метал, приобрел красивый серый матовый цвет. Данный метод думаю самое то при травлении рисунка на клинке

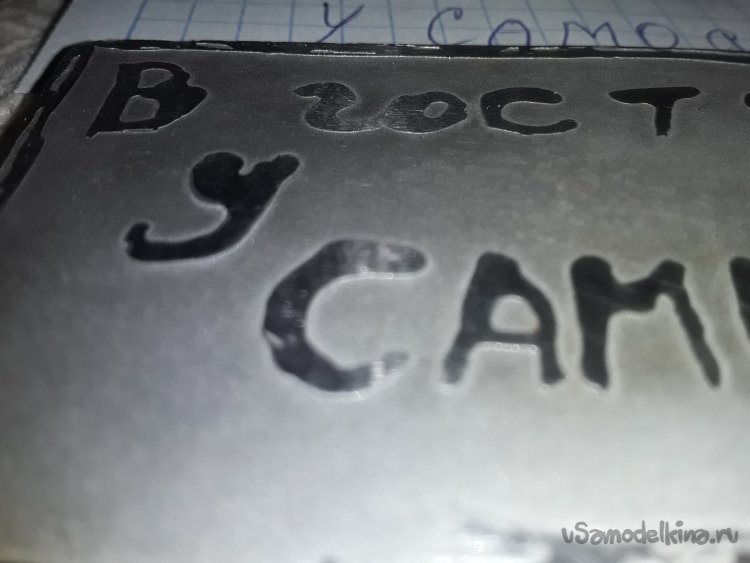

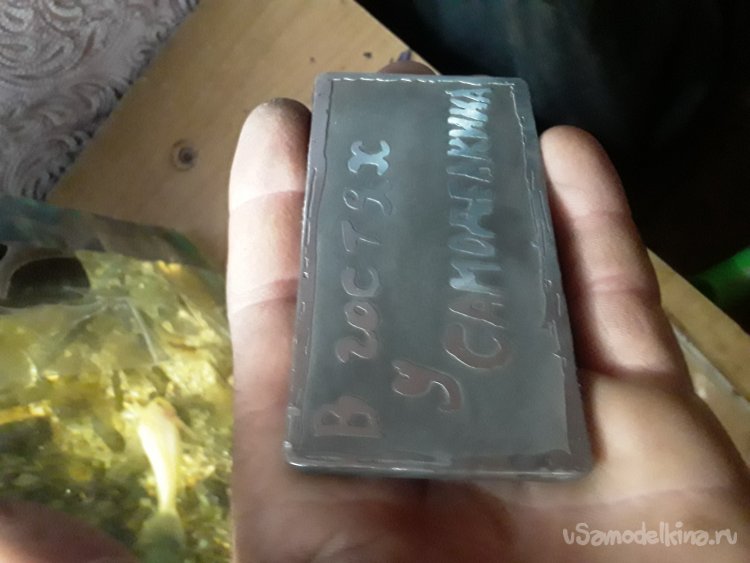

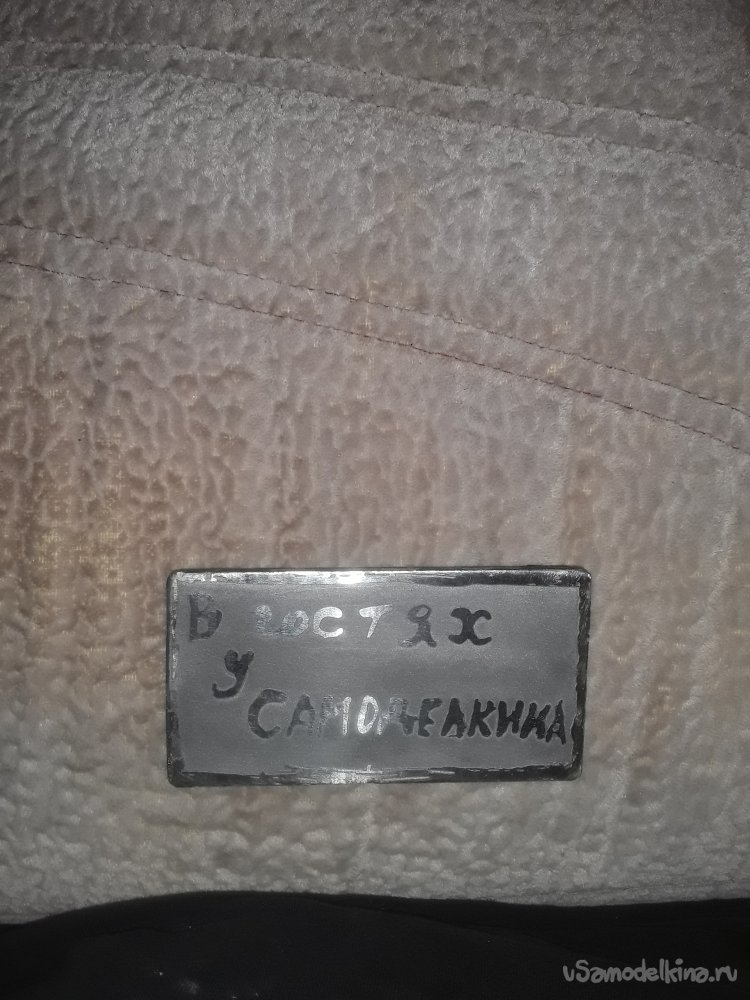

В целом глубина травления хорошая буквы чувствуются пальцами и думаю данный метод самое то для травления рисунков на клинке. Пока еще не травил нержавейку думаю эффект будет не худе но наверно медленнее. При травлении от медного электрода на метал прилипает частицы меди, но они ничему не мешают и легко стираются пальцем. Для равномерного травления этот налет нужно стирать и не забывать о том что нельзя сильно нагревать иначе лак отслоиться и раствор проникнет под защитный слой и протравит там где не нужно. Так же попробовал закрасить кусок металла, и нацарапать рисунок так можно нарисовать более детальный рисунок чем когда наносишь карандашом. При работе нужен не малый опыт при нанесении чем точнее и ровнее рисунок тем качественнее работа. У меня опыта мало думаю для первого раза пойдет я даже не думал что все получится. Раньше при травлении очень много уходило времени на ожидание, а сейчас все гораздо быстрее. Ну вот и все что знал, рассказал и показал думаю кому-то пригодится как с нескольких ненужных вещей можно сделать такое нужное приспособление. Еще нужно поэкспериментировать с объёмом чтобы поменьше заготовка нагревалась так как в паре мест все таки лак отошёл да и метал у дна быстрее травится. Ну вот и все пора прощаться кому интересно приходите в гости на мой ютуб канал "В кузнице у Петровича" буду рад всем вы все найдете о чем рассказываю тут. Всем желаю мира и добра в ваш дом и до новых самоделок. Не знал надо или нет, но на всякий случай сфоткал бирку с листком
