    Резак для пенопласта, без электроники и блоков питания

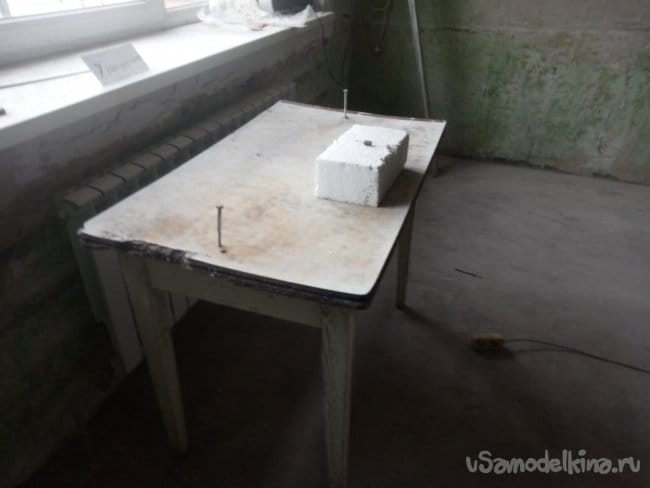

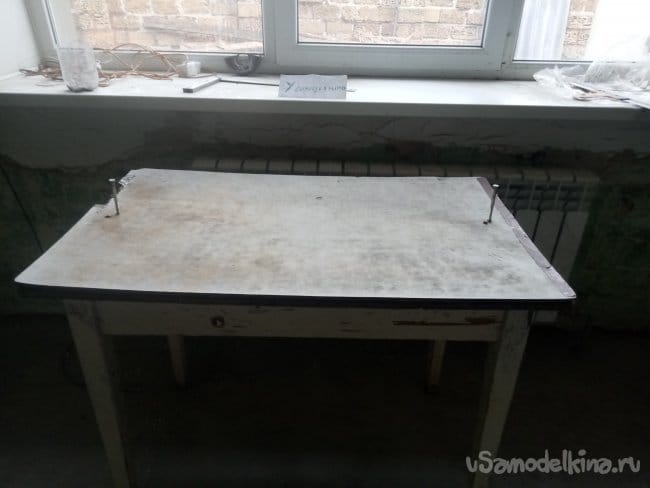

    Хочу рассказать о простом и недорогом приспособлении для резки листов пенопласта. В нём нет электроники, блоков питания, каких либо регуляторов и т.д. С начала находим ровную деревянную поверхность ( у меня был старый стол ), по размерам больше листов которые будем резать сантиметров на 20-30.

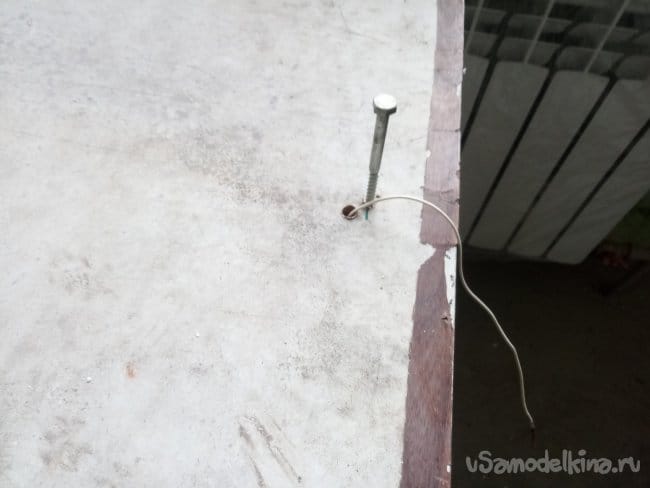

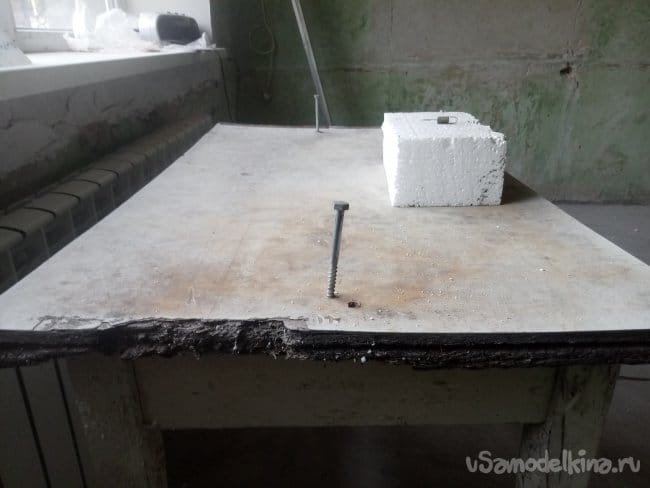

    Берём саморезы, гвозди, шпильки ( по длине 15-20см, у меня пенопласт был 10 см толщиной ) и забиваем по краям стола, рядом сверлим отверстие 8-10 мм.

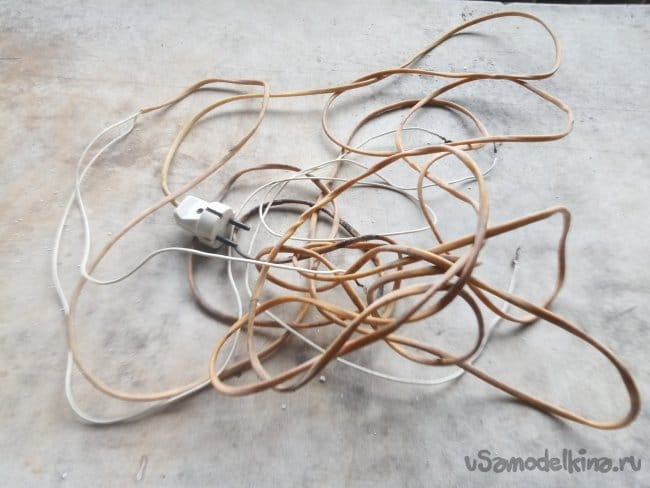

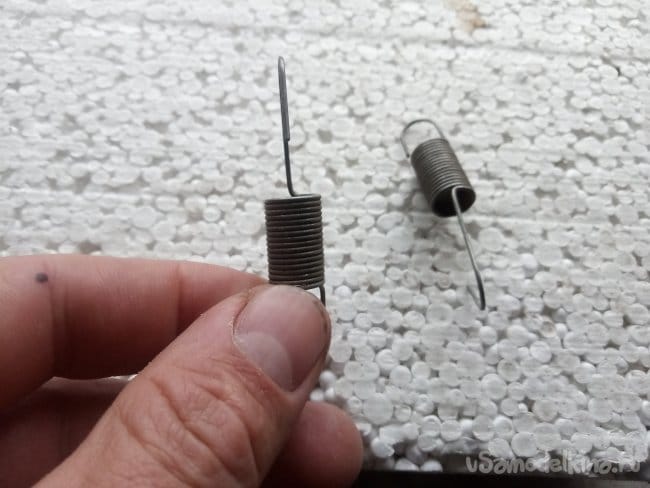

    Далее на рынке приобретаем две пружинки с педали газа жигулей, нихромовую спираль (спираль для электропечки ) на 1,5 кВт и на 0,5 кВт ( меньше по мощности раза в два ), и провод с вилкой.

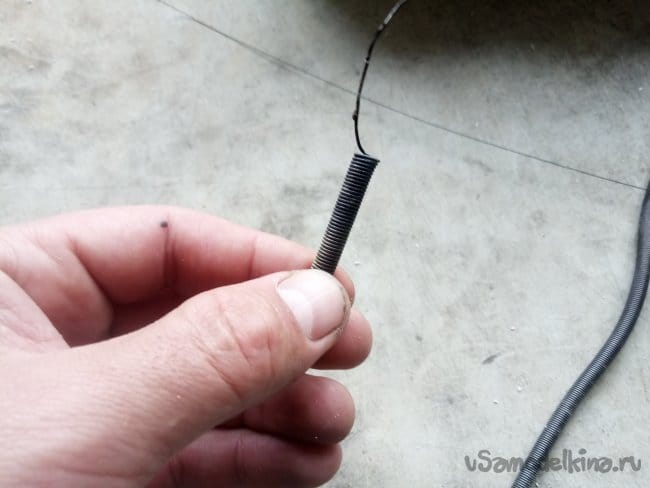

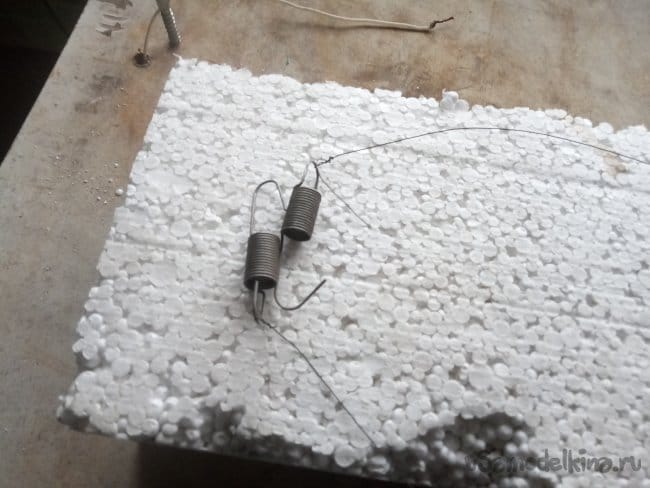

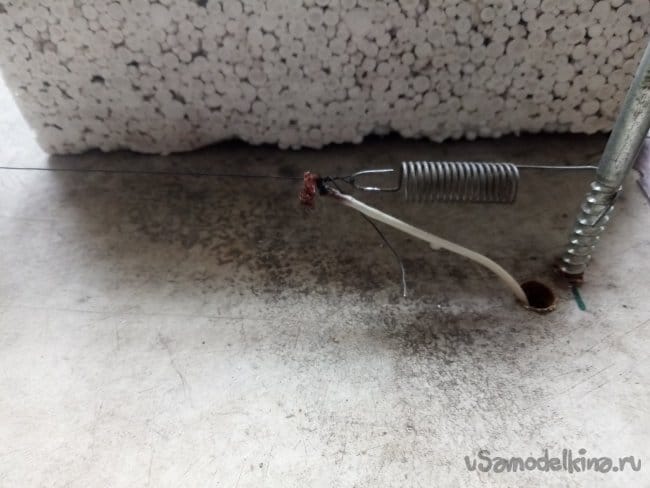

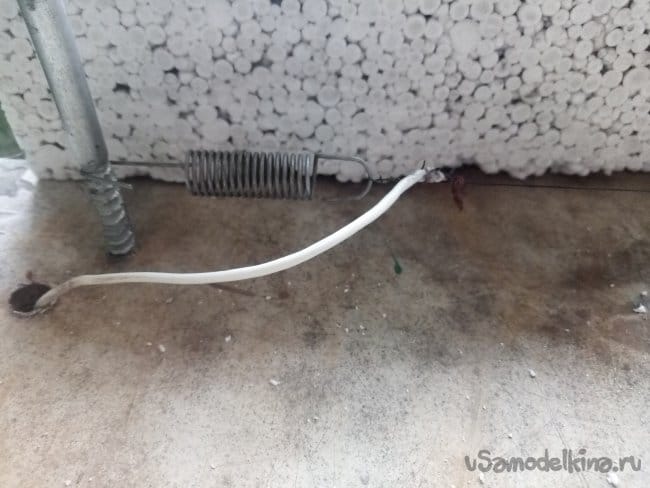

    Тонкую спираль разматываем и отрезаем часть её по длине примерно, как расстояние между саморезами на столе. Пружины цепляем за саморезы на столе и между ними натягиваем отрезанный кусок проволоки. Пружины нужны для компенсации длинны режущей струны, так как она от нагрева сильно удлиняется и провисает. И для регулировки толщины нарезаемого листа пенопласта.

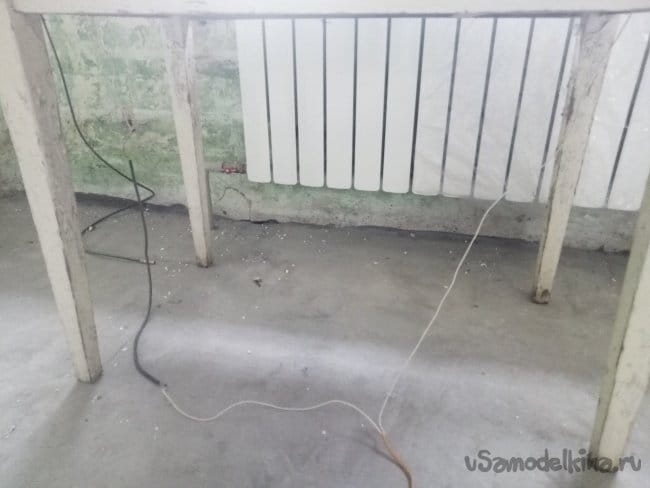

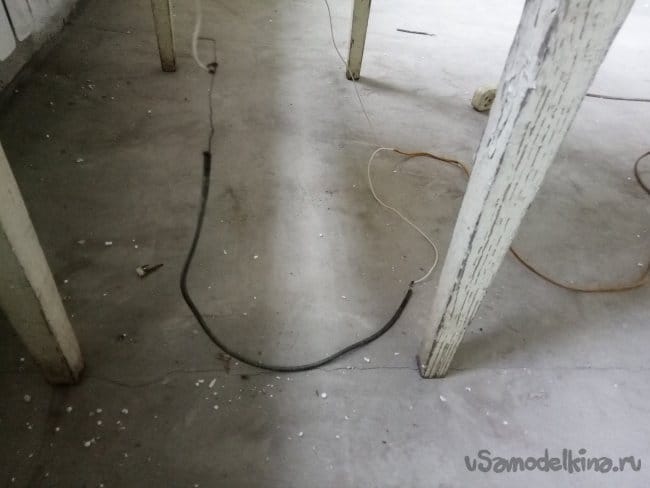

    Потом, через отверстия в столе, проводим провод с вилкой ( одну жилу ) и прикручиваем к струне (не к пружинкам, они могут приварится к саморезам, и нагреваться они не должны ), а с другой стороны толстую нагревательную спираль, но через кусок провода ( что б стол не начал тлеть от нагрева спирали ) и другой конец спирали ко второй жиле провода с вилкой.

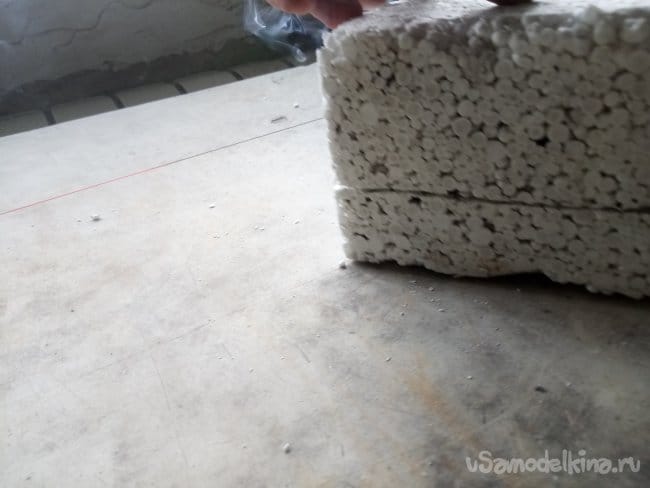

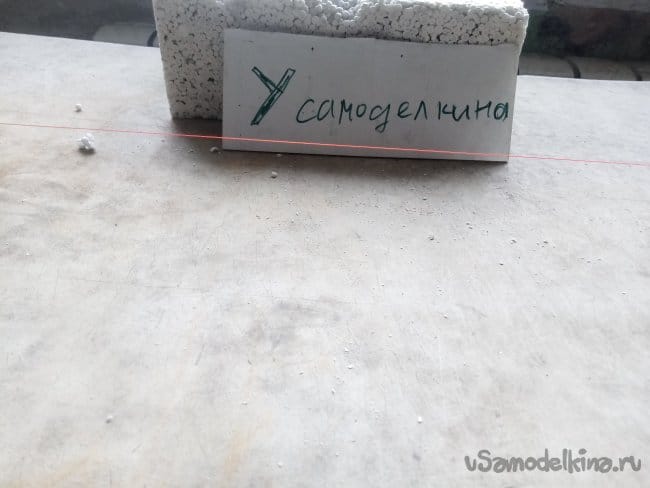

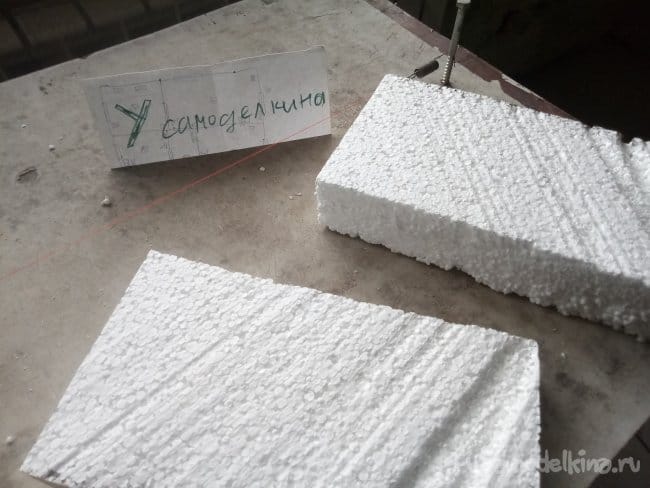

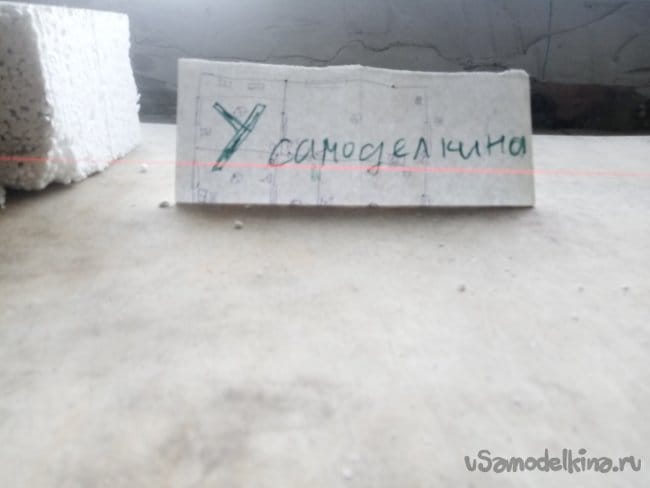

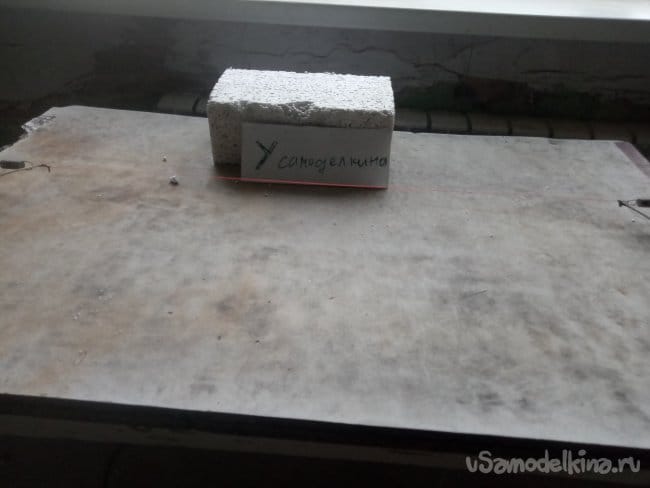

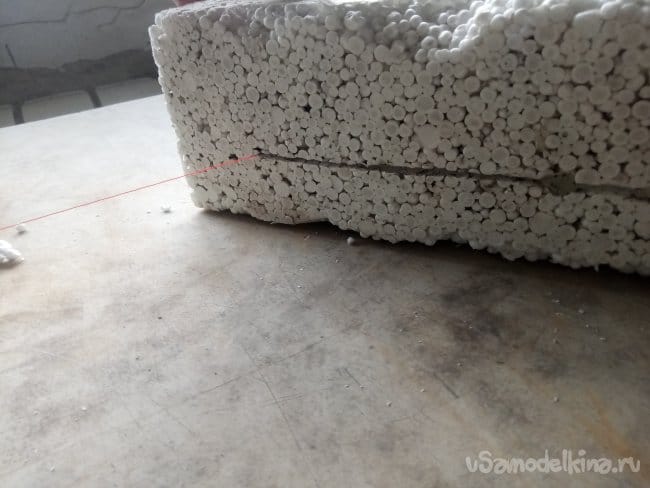

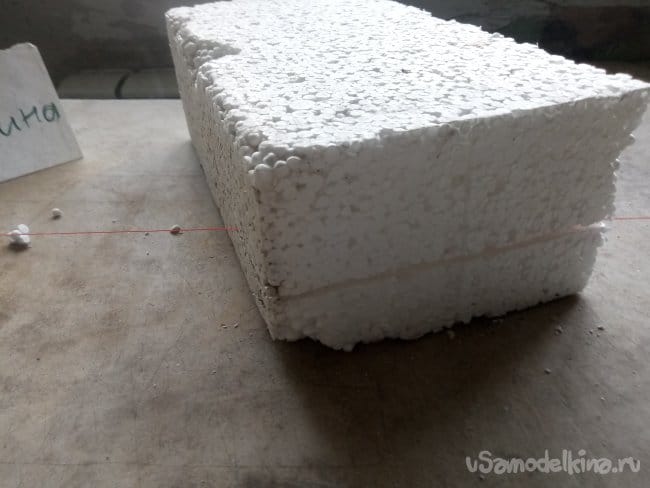

    Ну и всё, резак готов, включаем в розетку и проверяем.








    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Резак

    Скребок-отвал на колесах для удобной уборки снега

    Собираем охладитель для напитков

    3.1
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    5
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    4.5
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 4.21 из 10 (голосов: 8 / История оценок)

    Добавить комментарий

    16 комментариев
    Djiggalag

    Не плохой способ сжечь квартиру и себя заодно.

    ino53
    Цитата: Pachinok
    ino53,


    Скажите - а что это за устройство и для чего оно?

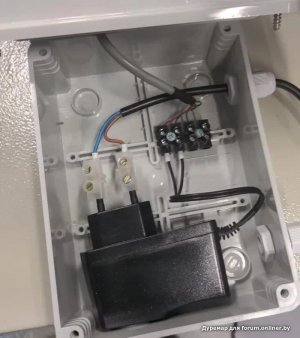

    На том рисунке, что я вставил? Простой блок питания, судя по всему - 5 В, для постоянного стационарного использования. Просто это пример, КАК надо делать, тут и трубочки, и зажимчики, и уплотнители выводов. Ну а по теме статьи - ну ведь это же самоубийца, r-amateur написал пару вариантов, как лучше сделать... pardon

    Валерий
    Pachinok,


    Думаю, это приспособа для покраски велосипеда.)))

    Але нови ностра алис!
    Валерий
    Цитата: ino53

    Немного не по теме, но красиво... pardon Работа проффи...


    У меня так камеры наблюдения запитаны)))) На одном блоке тоже вот так. А другой включён в "военную связистскую розетку", подпаянную к проводам. Помните, такие эбонитовые, скрытой установки для наушников и прочего.


    Але нови ностра алис!
    Pachinok
    ino53,


    Скажите - а что это за устройство и для чего оно?

    Виктор.

    Приспособа для смертников. Если уж и  использовать 220, то через трансформатор.

    ino53

    Немного не по теме, но красиво... pardon Работа проффи...

    Гость Виталий
    1. В 220V подключать  ты  серъезно!? Как ниже написали что отлетит в глаза раскаленная нить это конечно вряд-ли,  но лопаться будет сразу же , устанете менять эту нить , для этого и подключается блок питания для регулировки подачи тока ... и к тому же вонь от плавленого пенопласта просто жесть , в помещении это делать нереально , разве что на свежем воздухе ,,  и то особо не спасёт,  ибо нужно стоять над столом ... приспособа не новость лет 5 назад пользовался таким столом
    r-amateur
    Цитата: Dmitrij

    А что, пока спираль замкнута в цепь (греется), она может ударить током?


    Раскалённая до красна, да ещё и на пружинах, она лопнет, и, как минимум, один обрывок под сетевым напряжением полетит в глаз.

    Korolev
    Maverick54,
    Вот тут кроется подвох. Лично я вижу перегретую нить нихрома для пенопласта ... Хорошо что ваш пенопласт не начал обратно склеиваться после прохождения нити накала.

    Плотный обязательно склеится! А ещё и вонять будет. yes

    Dmitrij
    Pronin,

    вспомнились старинные плитки, в которых открытая спиралька. Ох накрутился я этих спиралек в нищебродские годы  xaxa

    То провода дымились, то сгорали они часто... надо было быть мастером гуру, чтобы эту новую спиральку правильно растянуть и подключить

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Pronin
    Цитата:

    А что, пока спираль замкнута в цепь (греется), она может ударить током?

    Да, конечно. 230в голимые. И пожар может устроить.

    Резали с сыном пластинки из пенопласта и для кораблика и крылья для планера (потолочка еще не была распространена). Провод был тоньше, чем от плитки. И вроде не нихром. Питание от ЛАТРА + трансформатор. В итоге ~10 - 12в. Регулируемое. Концы режущей проволоки зажимались под винт на переходных стальных пластинках. К которым тож под винт крепились провода от транса. Натяжение провода осущ. рукой. Усилия довольно большие, тк перегрев нежелателен - будет прожог-залипание и волны.


    Dmitrij

    А что, пока спираль замкнута в цепь (греется), она может ударить током?

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Maverick54

    Ваше приспособление на " быструю руку" возможно и нужно в экстренных ситуациях. Но как вы написали без регулировок.. Вот тут кроется подвох. Лично я вижу перегретую нить нихрома для пенопласта. Это видно и на фотографиях разрезов. Волна на волне. Хорошо что ваш пенопласт не начал обратно склеиваться после прохождения нити накала.

    ino53

    на рынке приобретаем две пружинки с педали газа жигулей, нихромовую спираль (спираль для электропечки ) на 1,5 кВт и на 0,5 кВт ( меньше по мощности раза в два ),

    Дальше читать не стоит... Имел когда то доступ к литературе ДСП (для служебного пользования), а именно: "Обзор несчастных случаев в (там-то), произошедших в период (тогда-то)"  Это произведение прямо оттуда... yes


    r-amateur

    Идея понятна. Но, если уж нет опасения получить в организм свои 220, то хотя бы свободно болтающуюся спираль я бы порекомендовал заменить на менее пожаро- и ожогоопасное нагревательное изделие: электроплитку, там, паяльник, утюг и т. п., в зависимости от желаемой мощности. И, кроме того, обычно пенопласт не режут раскалённой до красна нитью, она жжёт поверхность. Ну, а, в целом, с точки зрения как безопасности, так и бесполезно испорченной электроэнергии, всё-таки лучше использовать трансформатор.
