    Гриндер из хлама на основе дрели


    Всем привет сегодня речь пойдет о незаменимым устройстве гриндер. Многие у кого есть творческое хобби сталкиваются с тем, что что-то нужно отшлифовать, есть много приспособлений для этих целей, но гриндер самый оптимальный вариант. А что делать если его нет и как в моем случае, даже возможности и средств нет, остается один выход - сделать самому.

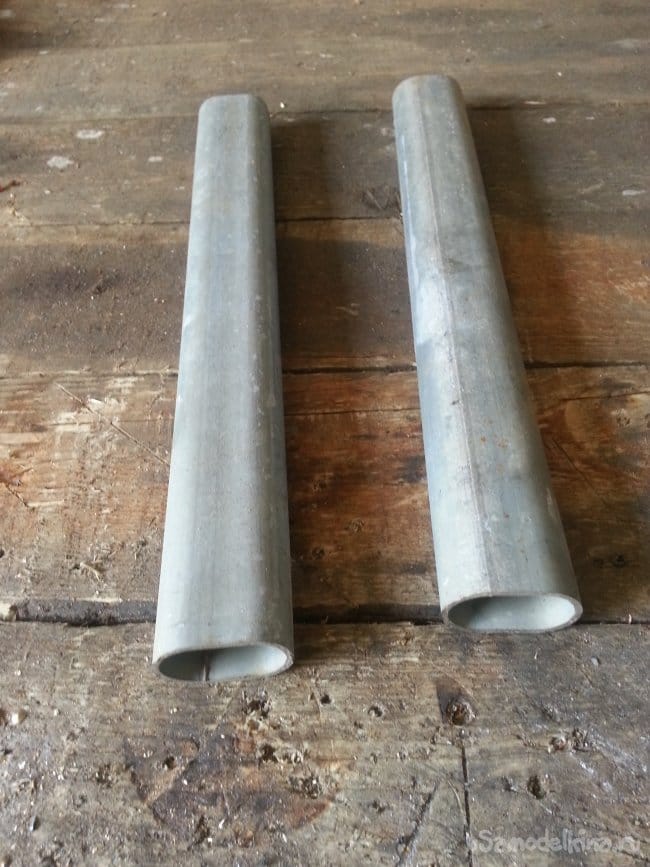

    И так сразу прошу прощение за мои навыки сварки, я не очень люблю варить оцинковку, но я делал из того что есть, из отрезков не потратив ни копейки, лишь человека часы. И так нам понадобится два отрезка трубки в моем случае овал по 30см

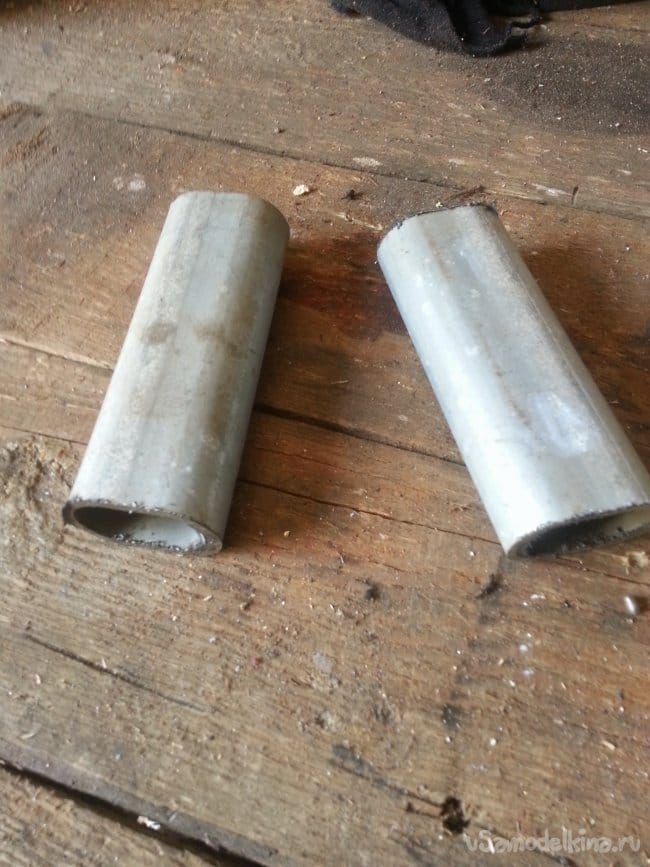

    Все размеры вы можете подкорректировать под себя, и нужны две трубки по 10см

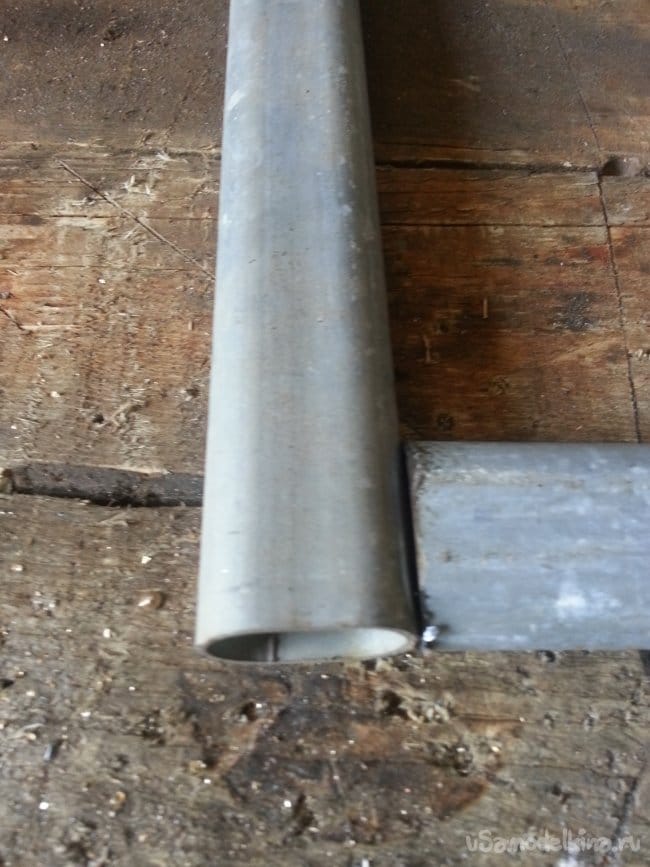

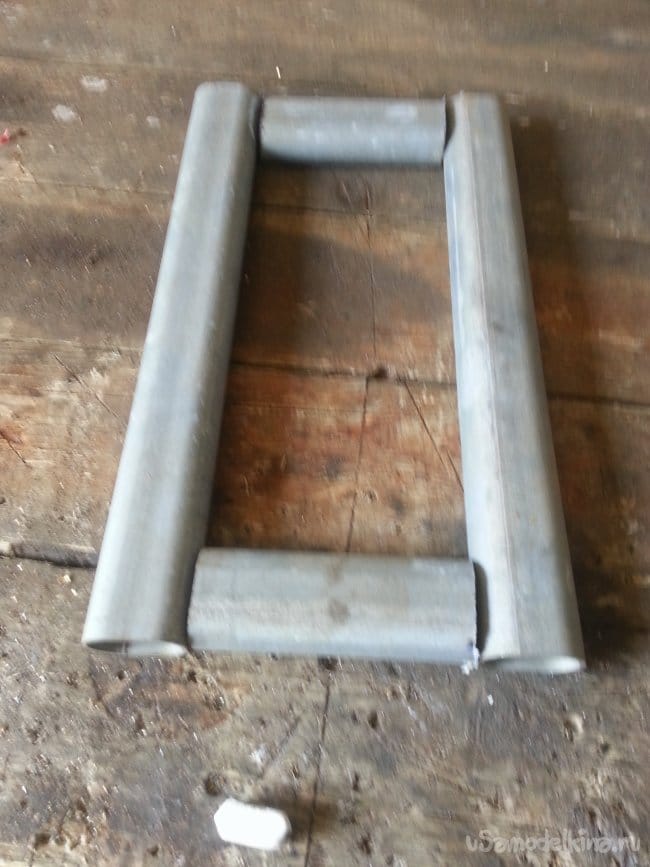

    И так, из трубок собираем прямоугольную форму и привариваем на малых токах из за тонкости материала. Края коротышей я немного плющу для более ровного прилегания

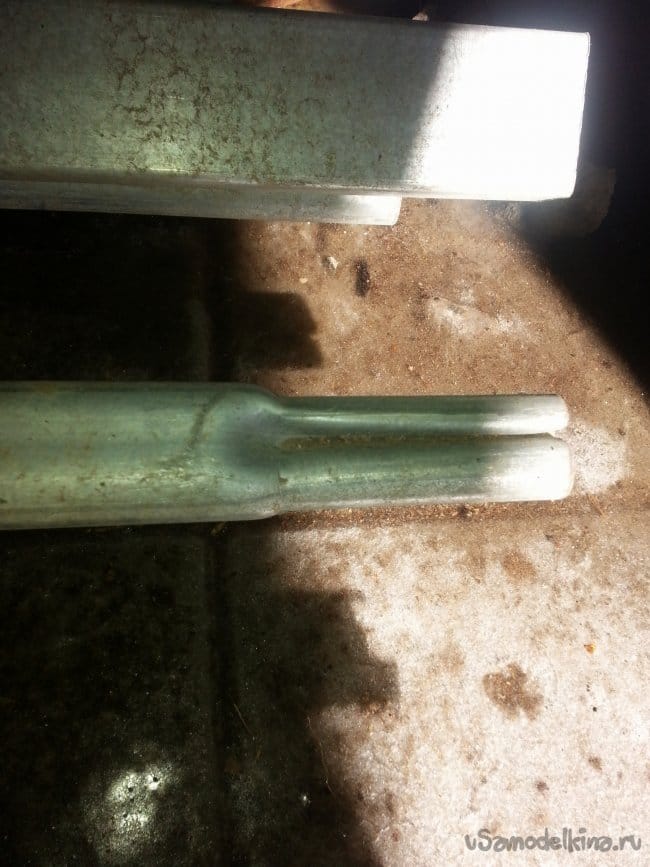

    Вот так я плющу края коротышей

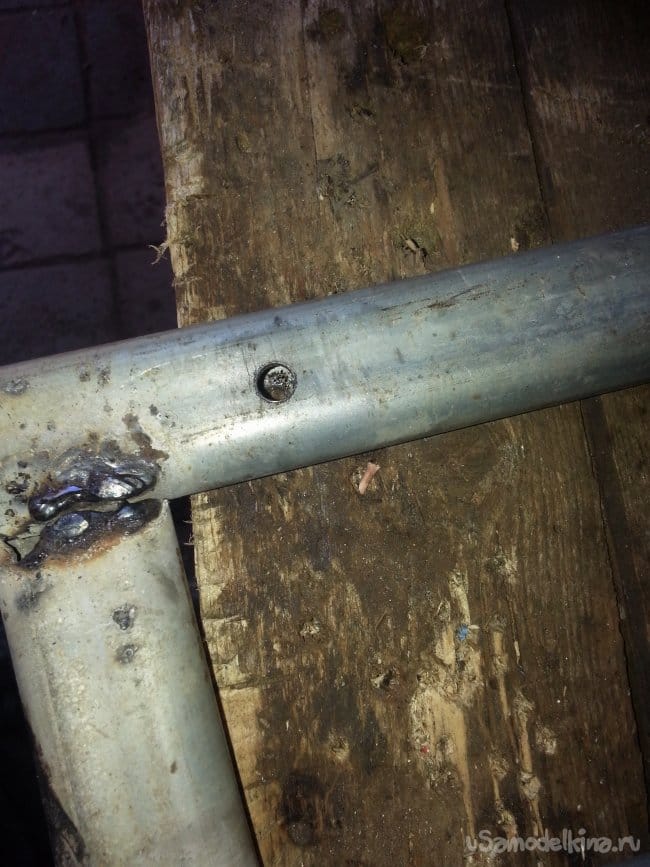

    Теперь привариваю кое как с русским матом

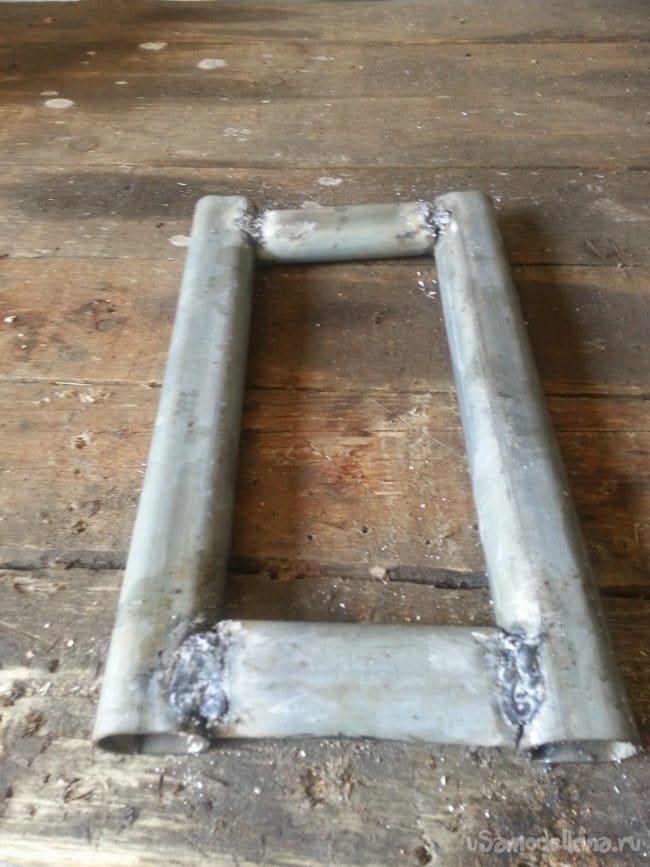

    Все, рамка готова, теперь приступаю к стойке. Для стойки я взял 20см овал, но с разъемом папа, для удобства разборки

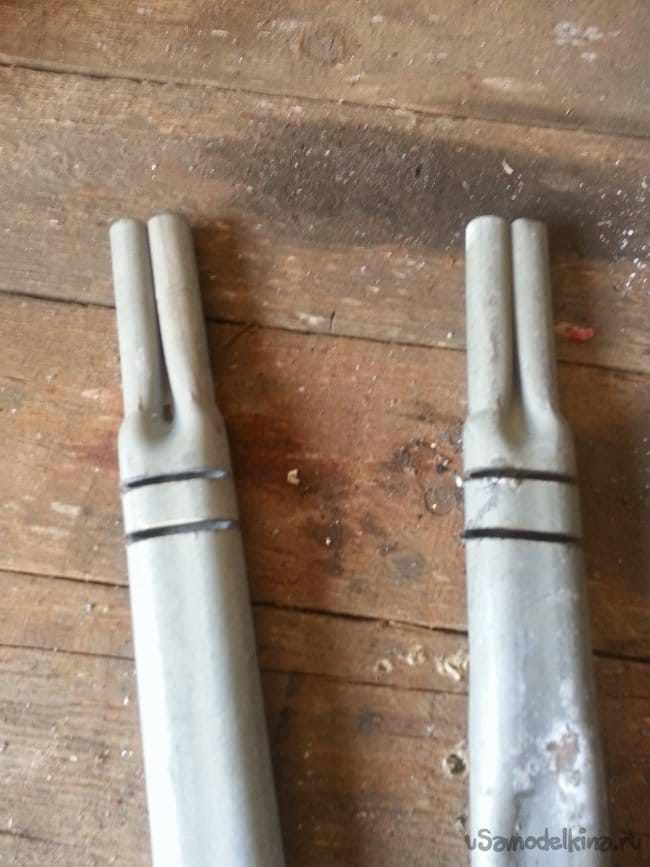

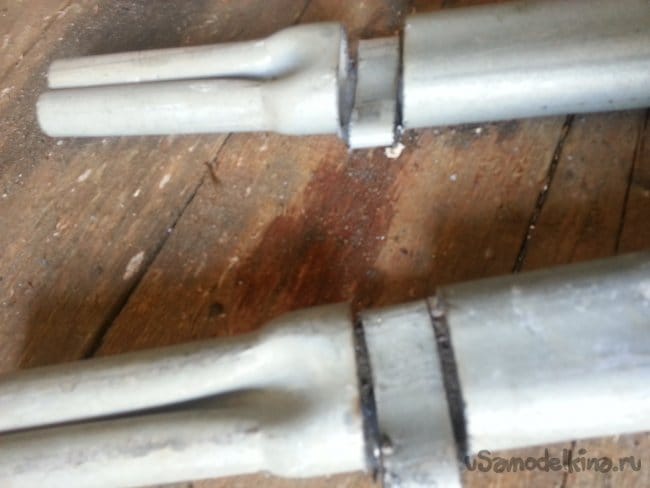

    Далее я отступив от края делаю два пропила с интервалом равным толщине трубки

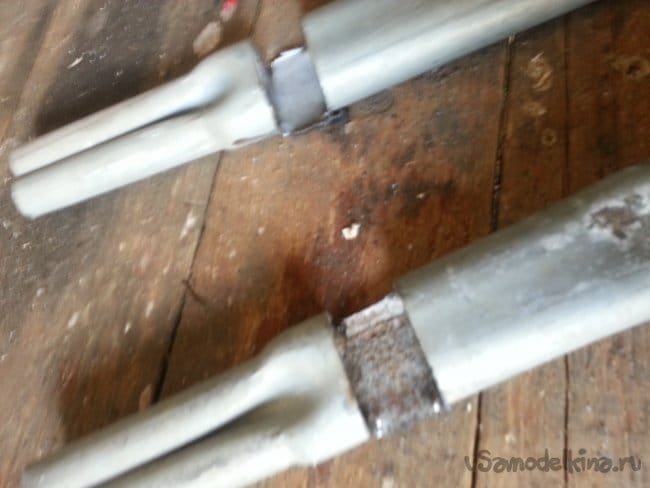

    Теперь загибаю все вовнутрь

    после загибания металл выходит за края трубки, теперь проще будет отрезать лишнее. Отрезаю с боков металл

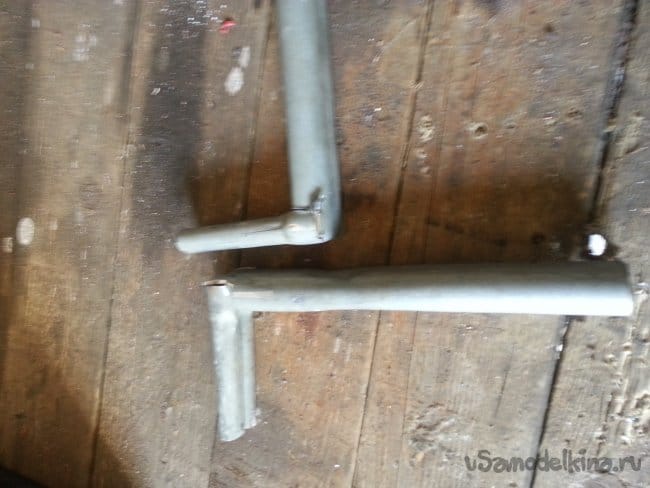

    Загибаю трубки под угол, подравниваю угол чтобы не было перекосов

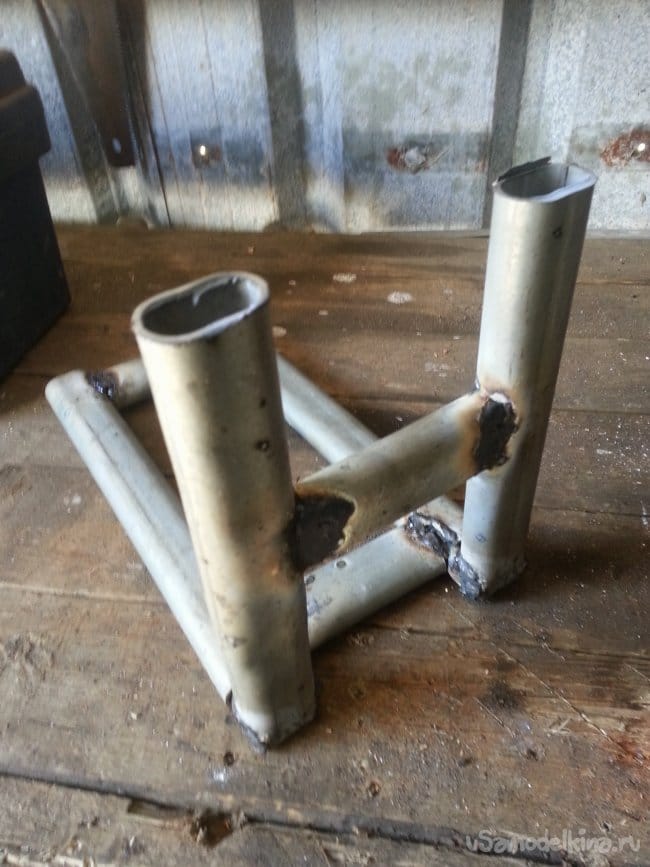

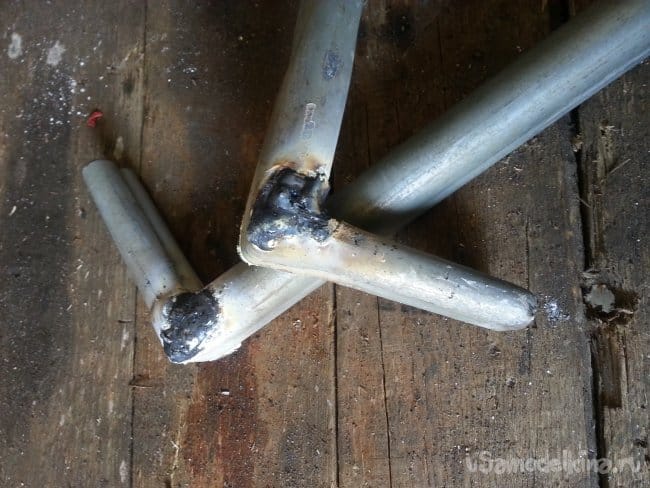

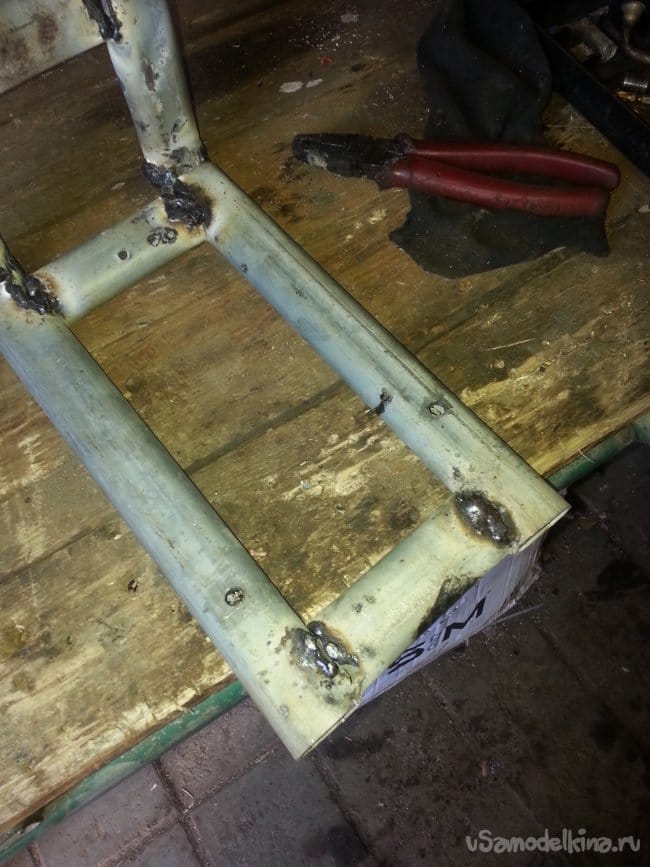

    Вот как то так, теперь привариваю основательно все стыки

    После сварки даю немного остыть себе и металлу

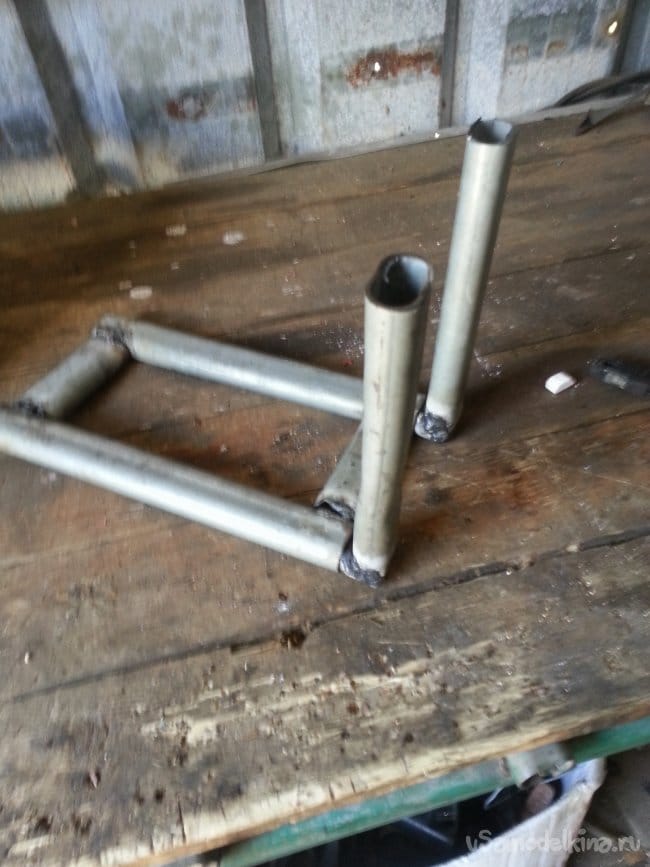

    Примеряю все на свои места

    Общий вид

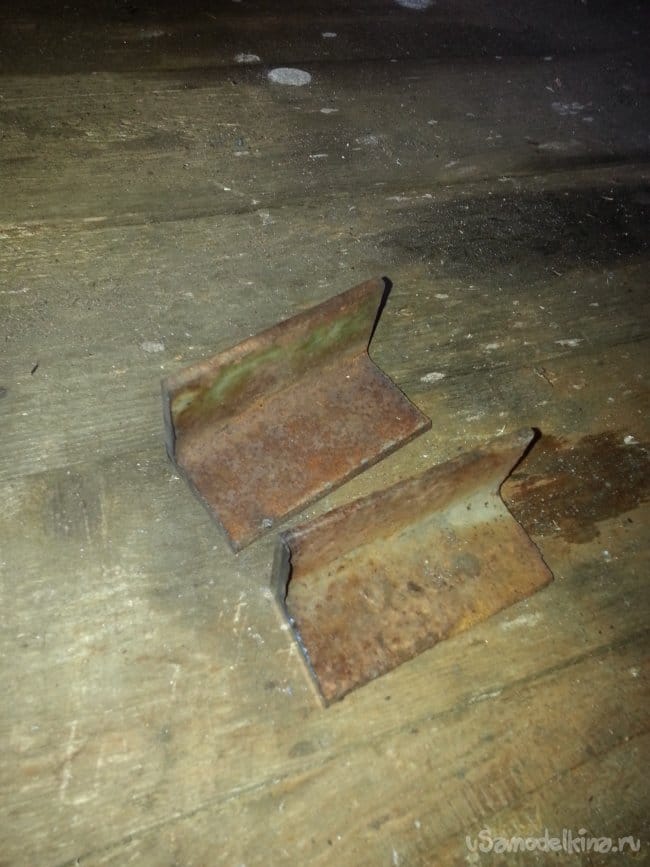

    Теперь приступаем к креплению третьего ролика. Для третьего ролика я беру два уголка по 10см

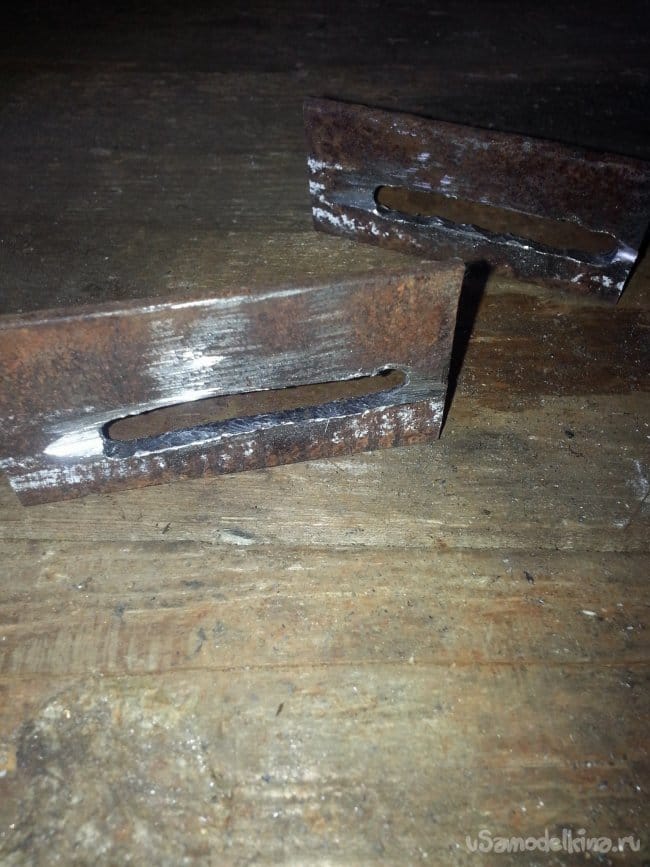

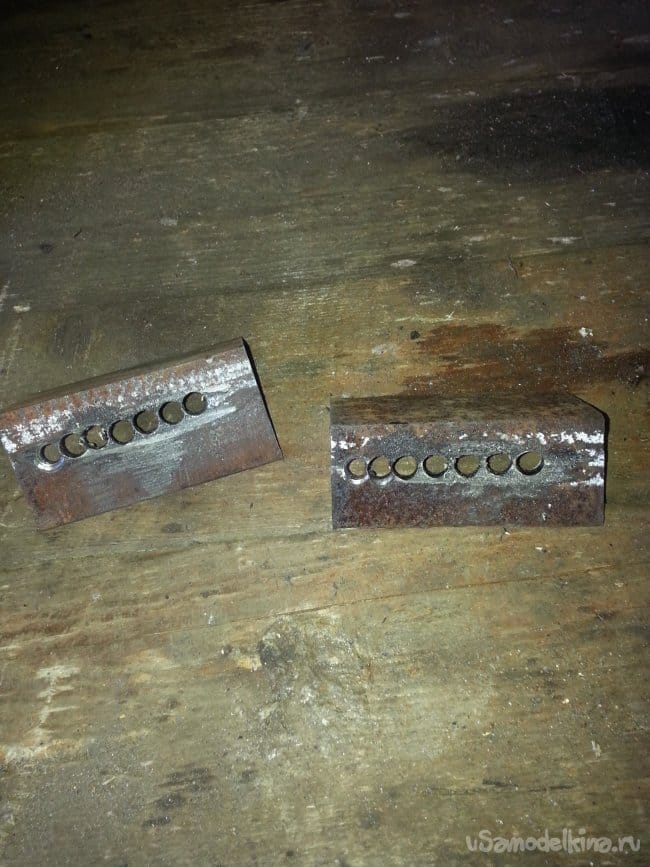

    Чтобы было проще, делаю прорези болгаркой и высверливаю сверлом на 8мм

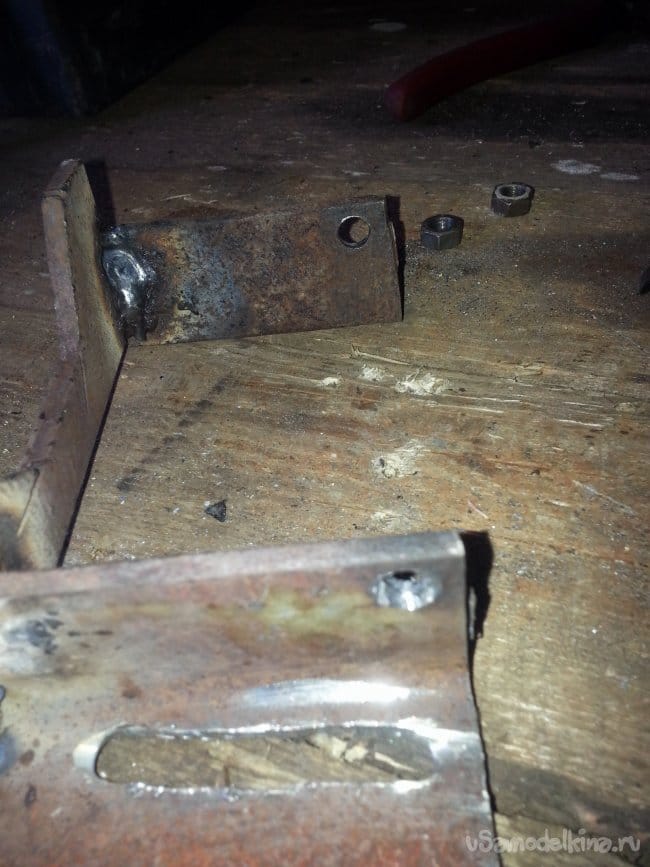

    Прорезаю все болгаркой и ровняю прорезь. На фото до выравнивания

    Просверливаю отступив от края 10см

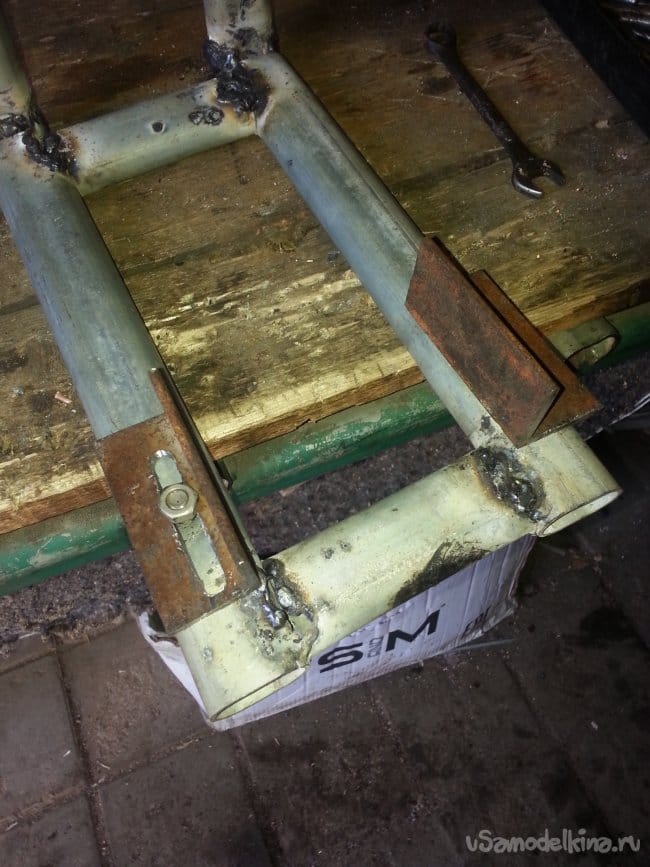

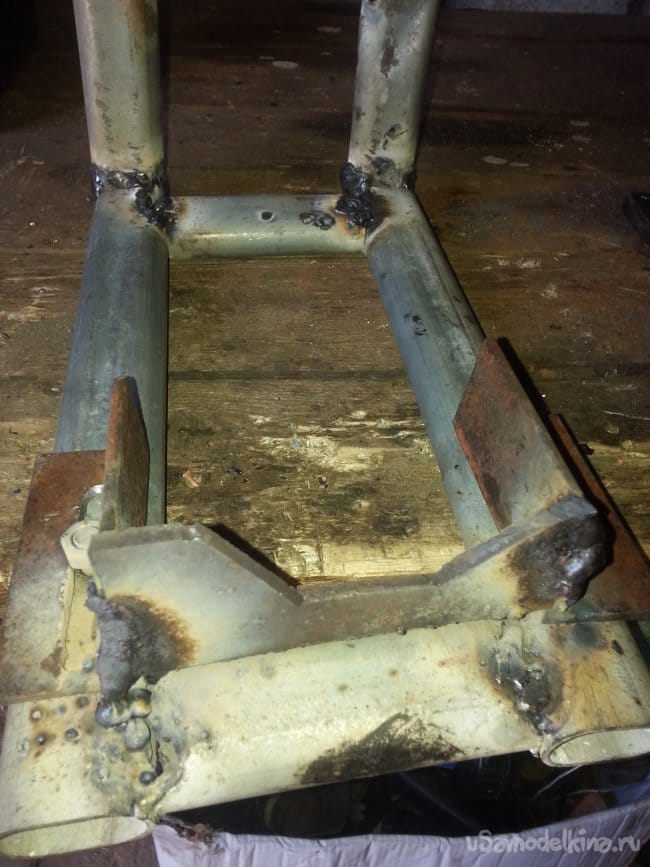

    Ставлю все на место, привариваю перемычку из подходящего кусочка металла, чтобы не перекашивало уголки

    Ставлю все на место, просверливаю отверстие для крепления третьего ролика

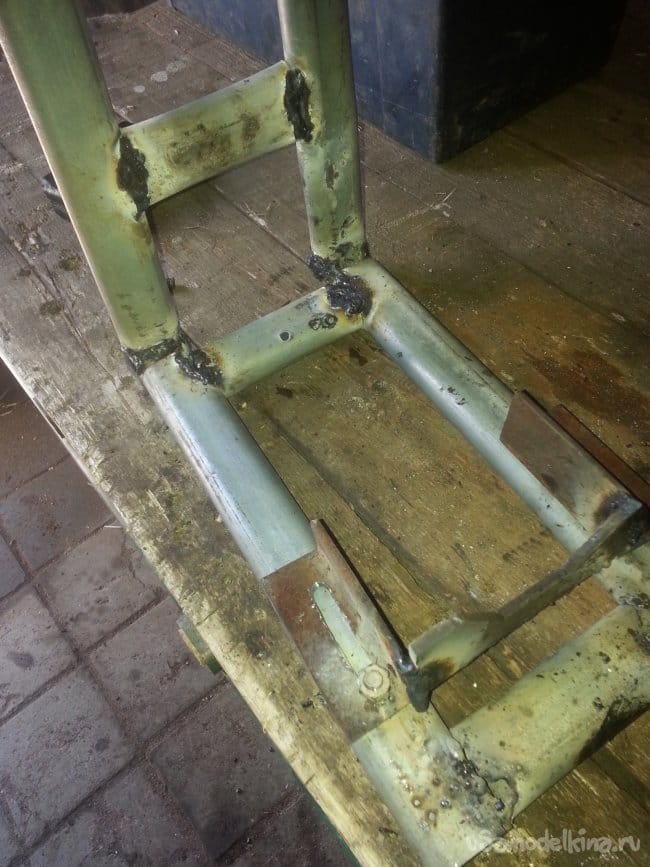

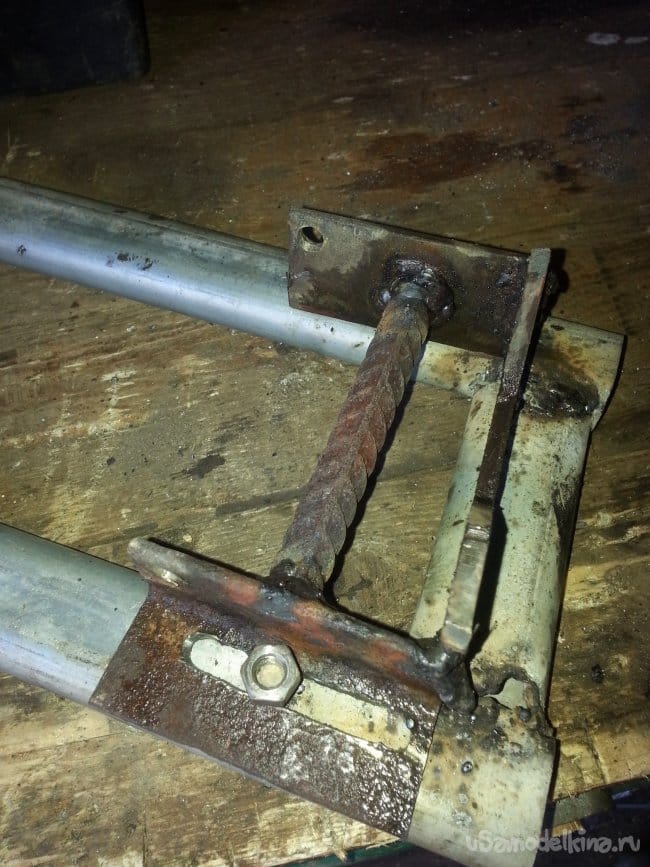

    Привариваю еще одну перемычку и два подшипника с внутренней стороны возле отверстия

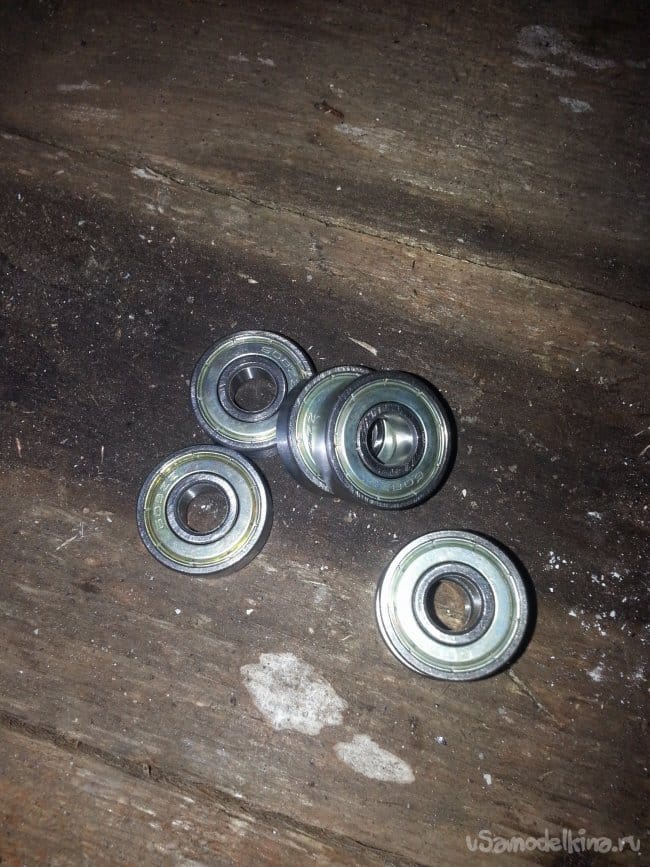

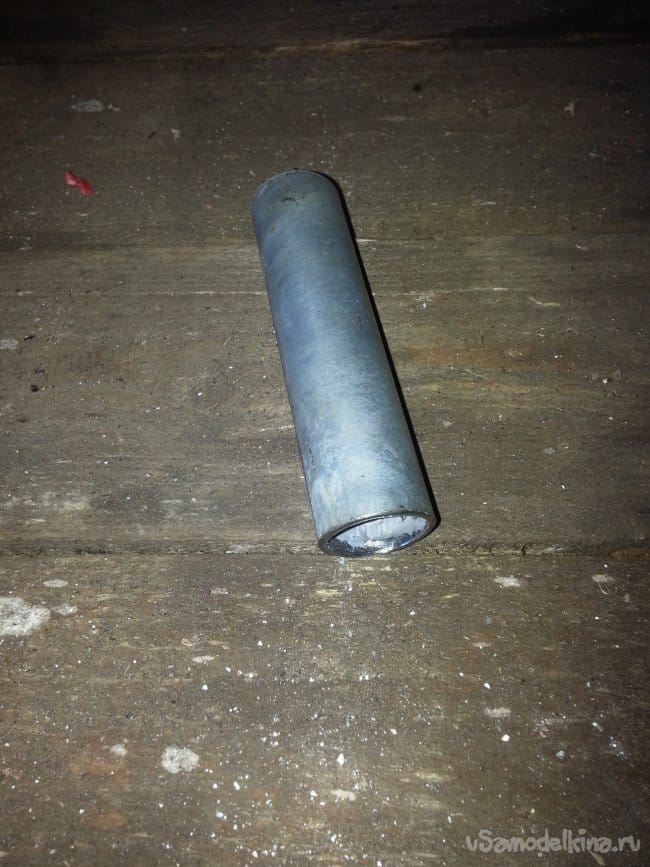

    Ну вот, теперь приступаю к изготовлению роликов. Для них нам нужно 6 подшипников 20х6 мм и 3 трубки с внутренним диаметром 20мм

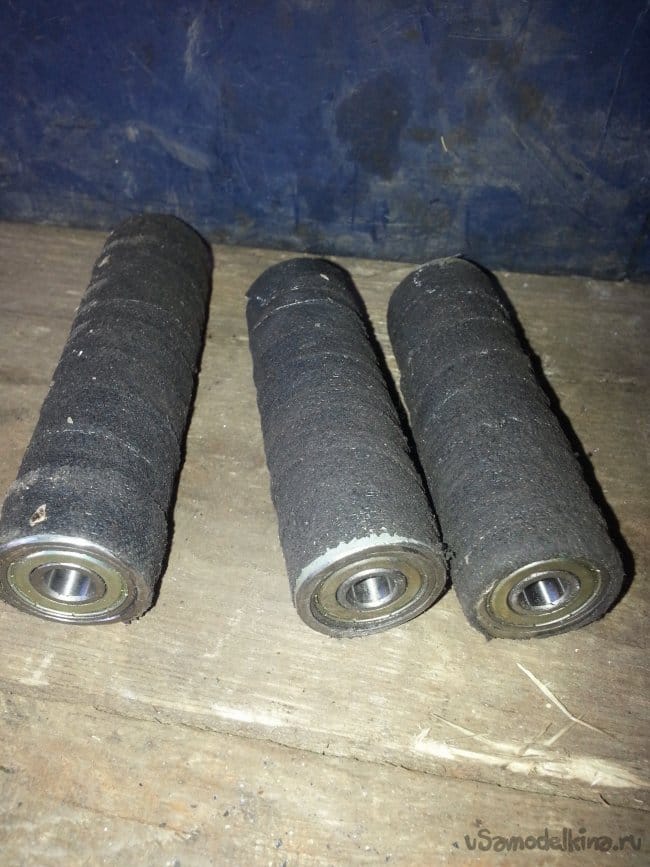

    Запрессовываю подшипники в трубки и обматываю изолентой, можно шланг натянуть. На третьем ролике привариваю подшипники изнутри, чтобы не крутился

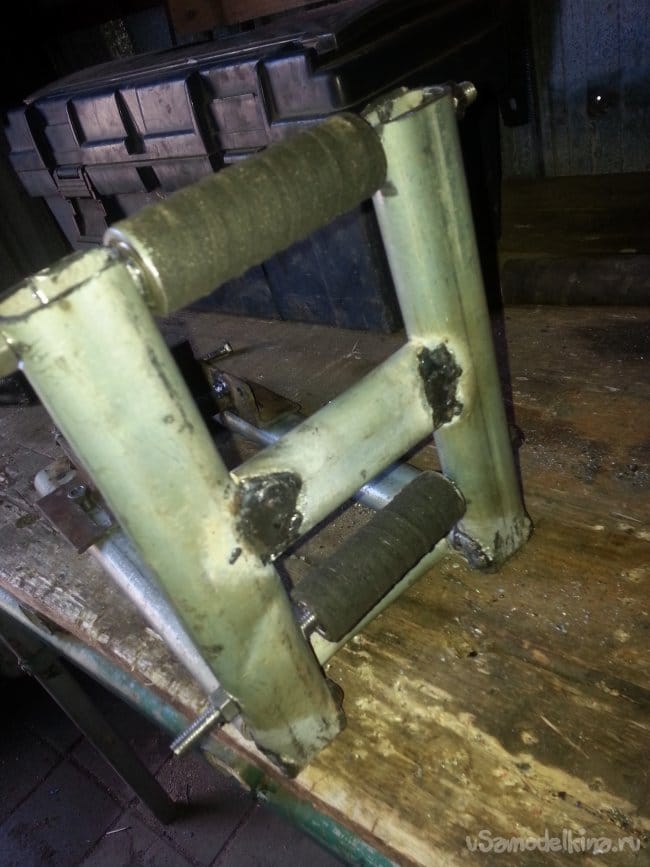

    Просверливаю все отверстия для роликов и устанавливаю все на места. Третий ролик ставлю на место, продеваю шпильку и контрагаю

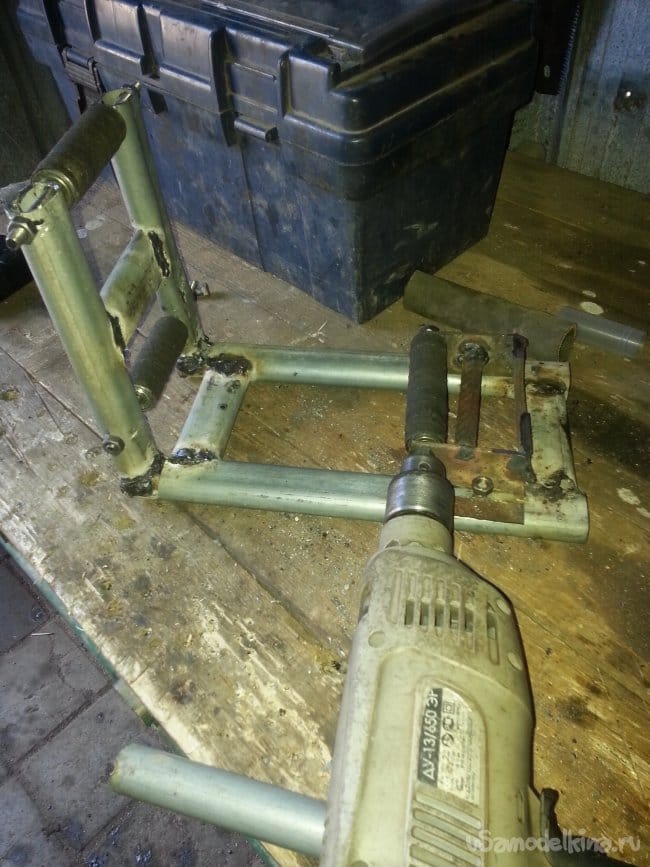

    Ну вот примеряю дрель на место

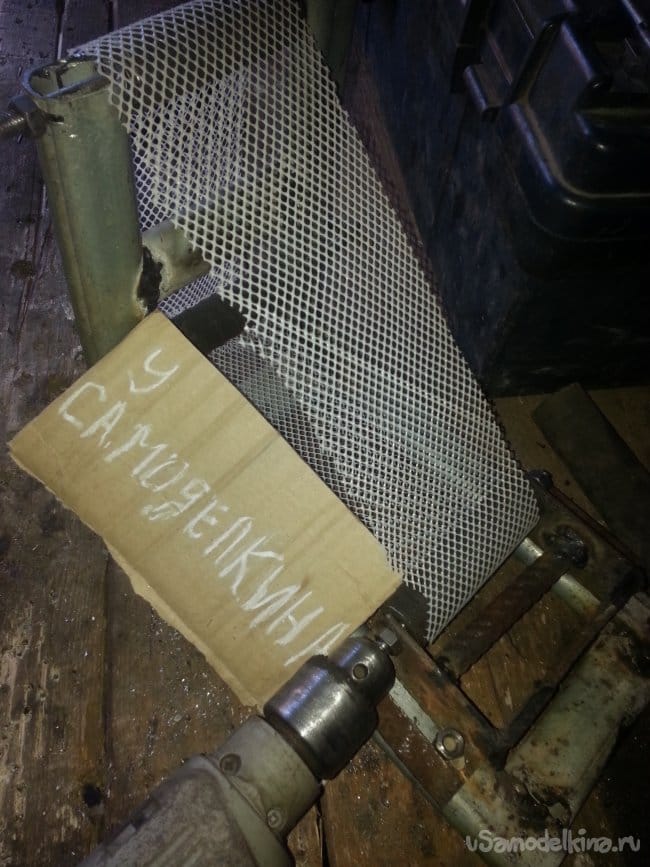

    Осталось ленту поставить и работать. К сожалению у меня нет ленты, пришлось химичить и ставить что нашел. Первый запуск, было немного биения, но отрегулировать шпильками проблем не было

    Вот и все друзья, не судите строго за сварные навыки и красоту. Главное что работает и без средств вложений.

    ну вот очередной раз из хлама мы сделали рабочего помощника, всем удачи!
