    Мини-гриндер из шлифмашинки


    Приветствую, друзья! Хочу поделится идеей, которая даст вторую ипостась вашей шлифмашинке.

    Гриндер я давно хотел себе, но его стоимость или трудоемкость в изготовлении постоянно отталкивали меня от приобретения.

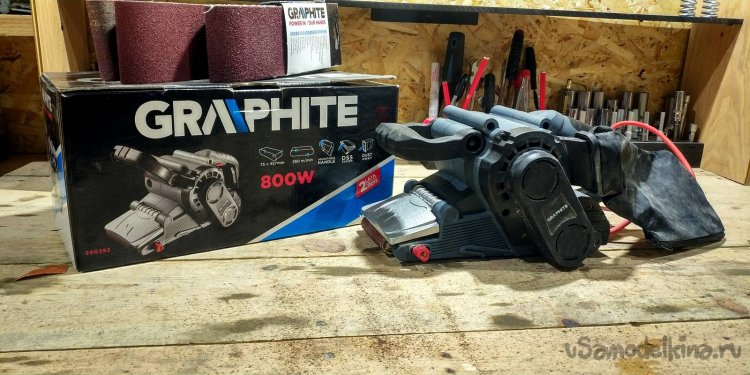

    Купил шлифмашинку, когда строил летний домик. Точнее не домик, а сначала это должна быть беседка. И вот для обработки дерева и нужна была шлифмашинка. Выбор тогда делал в основном по соотношению цена/качество и приобрел ленточную шлифовальную машинку GRAPHITE 59G392.



    Но оказалось так, что участок продувается всеми ветрами и делать беседку пока смысла нет. Лучше домик с верандой. И надобность в машинке отпала, т.к. она внутри помещения очень пылит и лучше использовать эксцентриковую шлифмашинку. По итогу, прошло два года и только теперь я смог сделать мини-гриндер из нее.

    Кто не хочет читать портянку текста - смотрите сразу видео. А для всех остальных ниже приведу комплектующие и фото.

    Видео



    Давайте посмотрим процесс изготовления самоделки в видео:


    Комплектующие:


    1. Профильная труба 20*40 (желательно 1,5)
    2. Лист металла 3-4мм
    3. болты и гайки М8

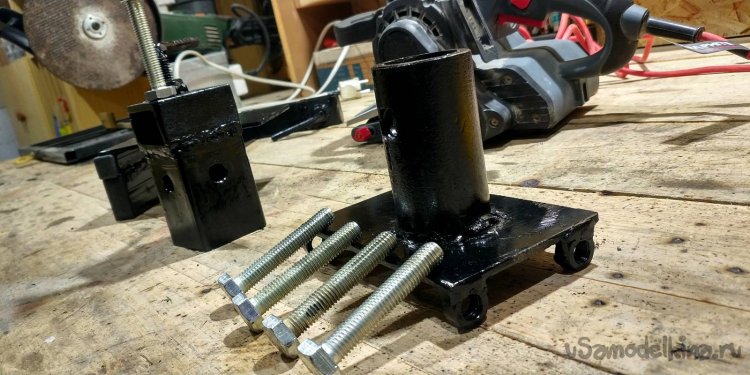

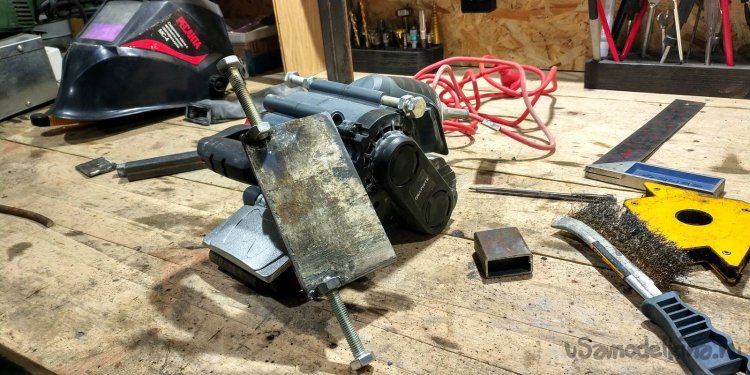

    Вырезаем прямоугольник из листа металла размером под верх вашей машинки. Это будет площадка для приваривания на нее гаек М8. Болты М8 будут вкручиваться через эти гайки в отверстия на корпусе машинки и таким образом удерживают ее очень надежно. В моем случае потребовалось немного рассверлить эти отверстия, т.к. болт М8 с натяжкой заходил во внутрь.



    Из листа металла вырезается площадка под основание - у меня 15*20см. На самом деле можно и рамку и профиля 20*20 сварить. По сути роль не играет, главное, чтобы устойчиво было. Далее на саму пластину я приварил кусок круглой трубы, который у меня был. В дальнейшем она будет вставляться в направляющую на стойке и регулироваться по наклону.



    Толстостенная проф.труба 20*40 нарезана высотой 50-70 см. Это будет стойка. Ее высота - на ваш выбор. Я сделал из куска, который был в наличии и не стал его обрезать.

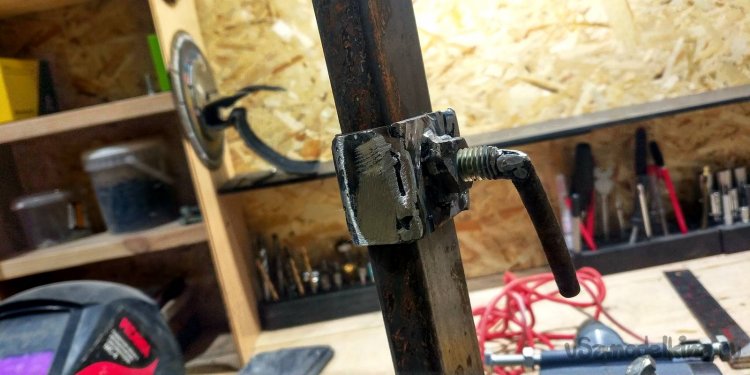

    Свариваем основание с профтрубой и делаем косынку. Под размер вертикальной стойки делаем две обоймы (они нужны для регулирования высоты столика и самой машинки). Верхняя обойма будет для крепления самой машинки. А нижняя - для столика. Он делается также из профтрубы и металлической прямоугольной пластины. Опять же, кусок этот у меня просто остался именно такой. Можно сделать короче/длиннее/уже/шире. Все на ваше усмотрение.

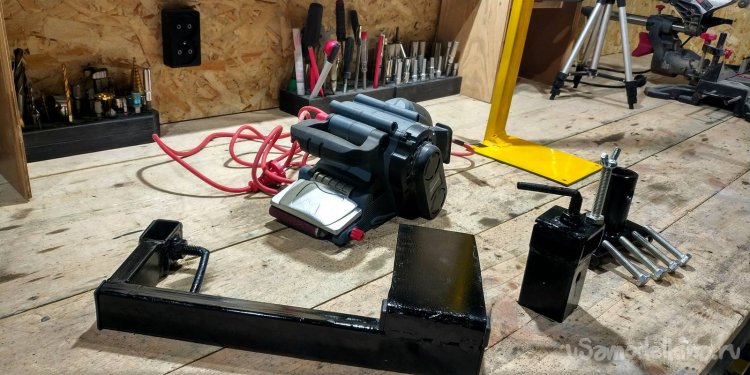

    После покраски всех частей - собираем.

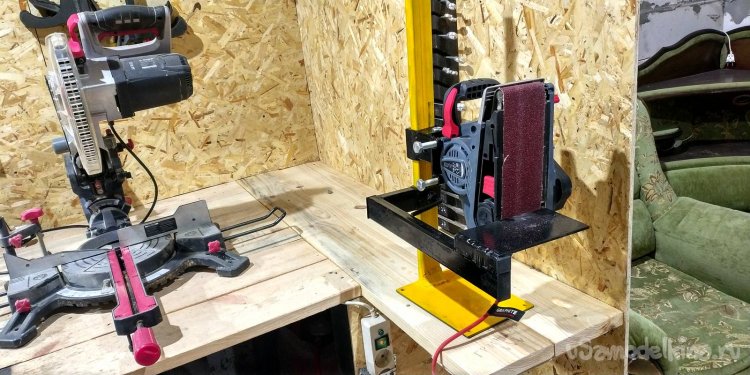

    Как видно из фотки - высота у меня вышла излишняя. Но я специально оставил такую высоту стойки, чтобы можно было сверху тоже приварить либо дополнительное крепление к стене, либо использовать стойку для иного назначения.



    На самом деле, можно и намертво приварить и не делать регулировку по высоте. Это опционально. Я пользуюсь уже давно гриндером, и ни разу не регулировал больше =)

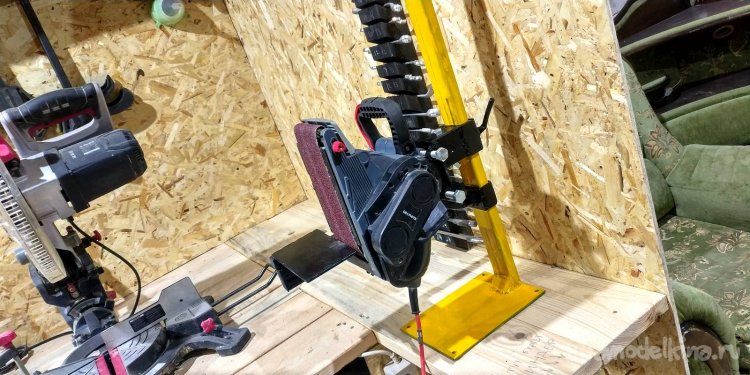

    Как видно из фото - я еще не закрепил тогда стойку. И сейчас я ее тоже не закрепил, оказалось, что для разных видов заготовок стационарное расположение мини-гриндера не подходит. Поэтому я подставил половинку обувного поддона под стружки и поворачиваю стойку на 45-90 градусов в обе стороны. Хотя отверстия для крепления заранее сделал))



    Как регулировать высоту и положение столика?

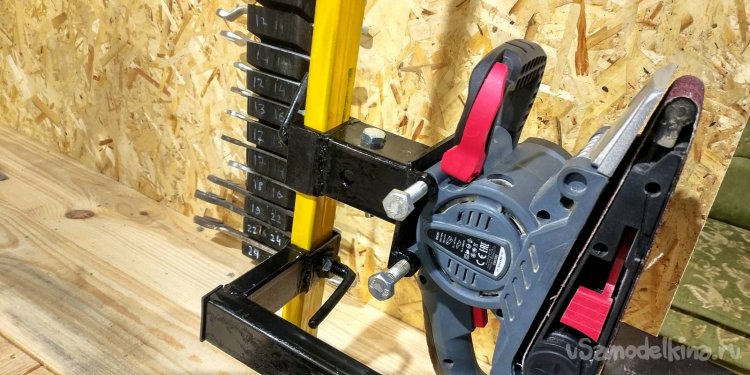

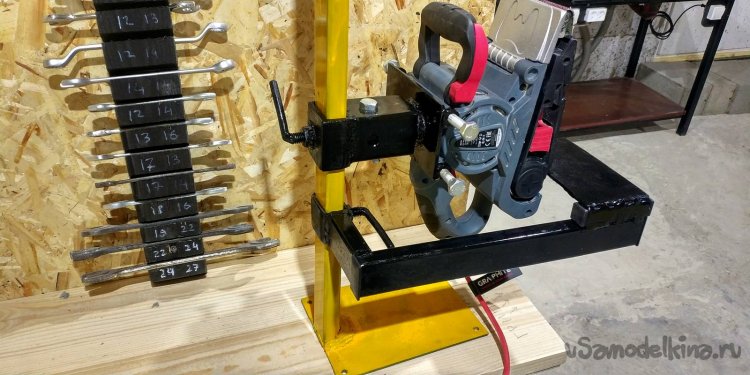

    Это принципиально важно здесь! Обратите внимание на фото выше - столик находится чуть выше заднего ролика шлифмашинки. Это связано с тем, что между роликами есть плоская металлическая площадка, на которую и делается упор при шлифовке. Поэтому столик надо поставить чуть выше границы это площадки.

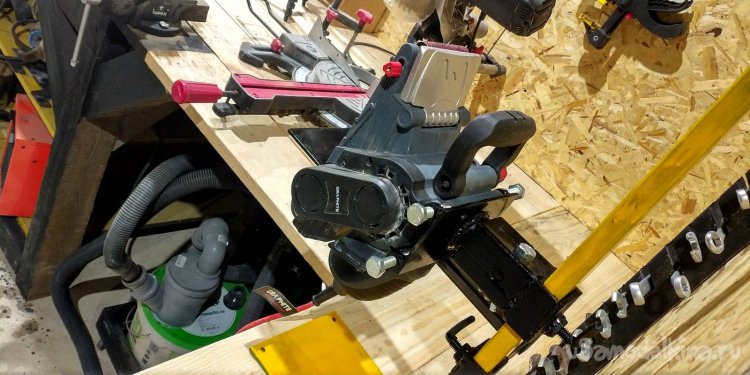

    Приятным бонусом стало положение ручки машинки - она как раз находится по центру масс и за нее можно переносить изделие. Также видно, что на моей машинке есть откидывающаяся крышка, прикрывающая передний ролик. Если ее откинуть, то можно шлифовать криволинейные изделия. Я, в частности, использую для снятия стружки внутри круглой трубы - диаметр подходит.



    Цена изделия



    1. Машинка обошлась тогда в сумму - 2793 руб. Сейчас она же стоит 4943 руб. (Я не советую брать именно эту, берите которая подешевле, разницы в них нет. Но ориентируйтесь, чтобы был регулятор оборотов. Мне его не хватает)
    2. Кусок листа 3мм у меня оставался - 0 руб.
    3. Профтруба 20*40*1/5/2.0 - 1 метр = 159 руб.
    4. Болты и гайки М8 - 6 шт = 50-60 руб.


    Итого, пара сотен рублей на стойку и сама машинка. Я считаю, что изделие стоит внимания. При цене полноценного гриндера в от 10 000 рублей.

    Итог



    Машинка лежала без дела почти два года. Теперь я ею пользуюсь почти каждый раз! Да, это не гриндер, но подобие. Но очень удобно, ребята, всем рекомендую! В будущем, я конечно же куплю или попробую изготовить настоящий гриндер. Сейчас, увы, у меня еще мало опыта для этого))
