    Токарный мини станок по дереву без всяких наворотов


    Всем привет! На днях, как-то сидел делал ручку ножа и подумал, что ведь можно сделать цилиндрическую ручку, а как сделать идеально ровную рукоять ножа?? Зашёл в интернет и наткнулся на парня где он делает ручку на токарном станке, и я захотел себе такой же станок. Подумал просидел посмотрел, что из материала у меня есть. И понял, кроме отрезков металла у меня ничего нет. И решил собрать без всяких наворотов, из того что валяется под ногами.

    И так нам понадобится: дрель, сварка, две трубки 5 см и 4 подшипника с наружным диаметром, подходящим к трубке

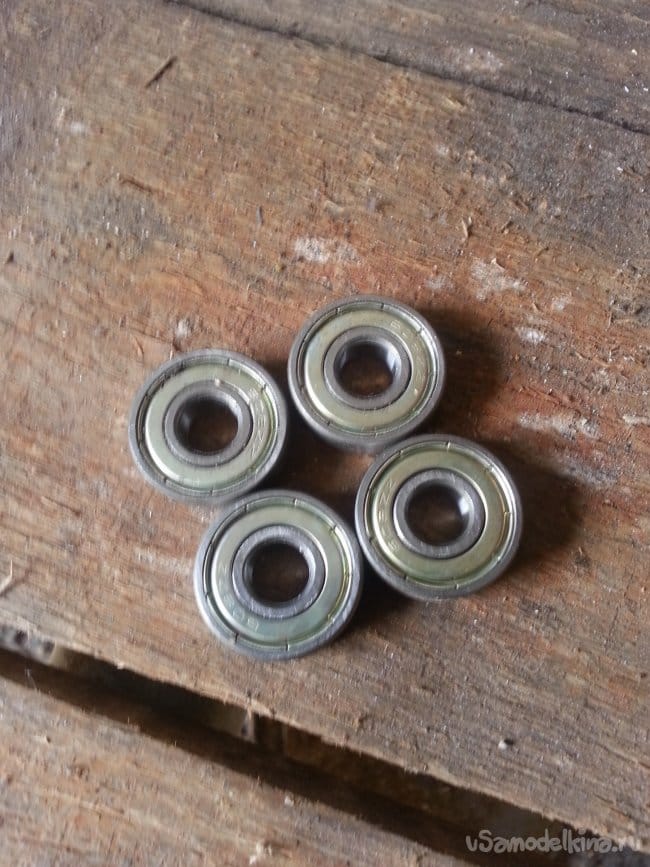

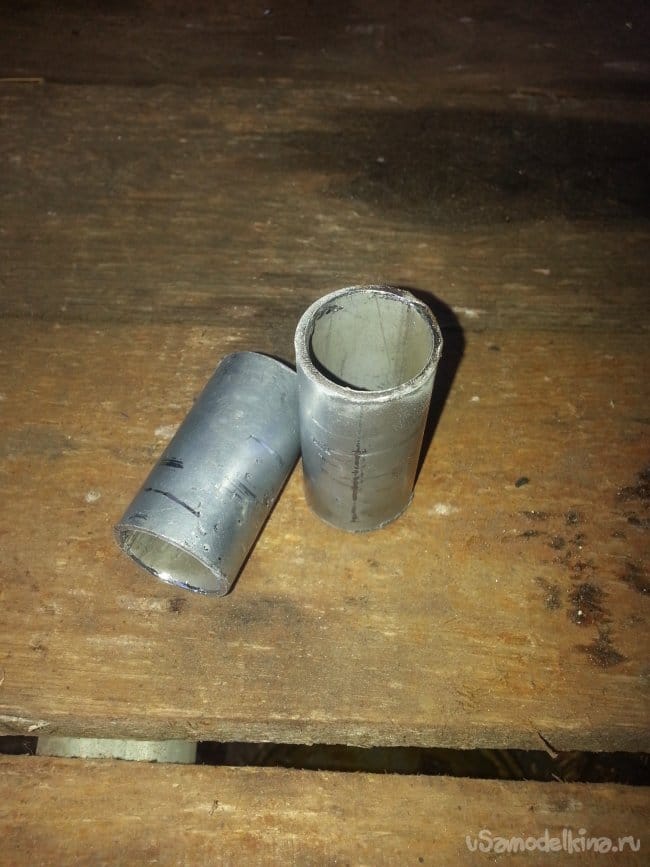

    Подшипники я взял с наружным диаметром 20мм, а внутренним 8мм. Трубки у меня были только оцинкованные по 5см. Внутренний диаметр 20мм.

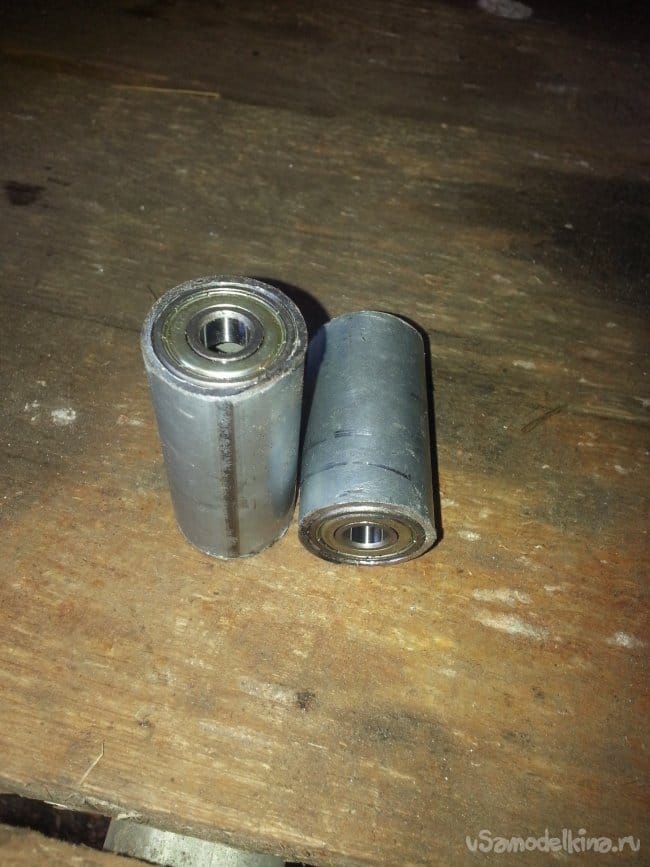

    Теперь нам надо запрессовать подшипники в трубки, как показано на фото

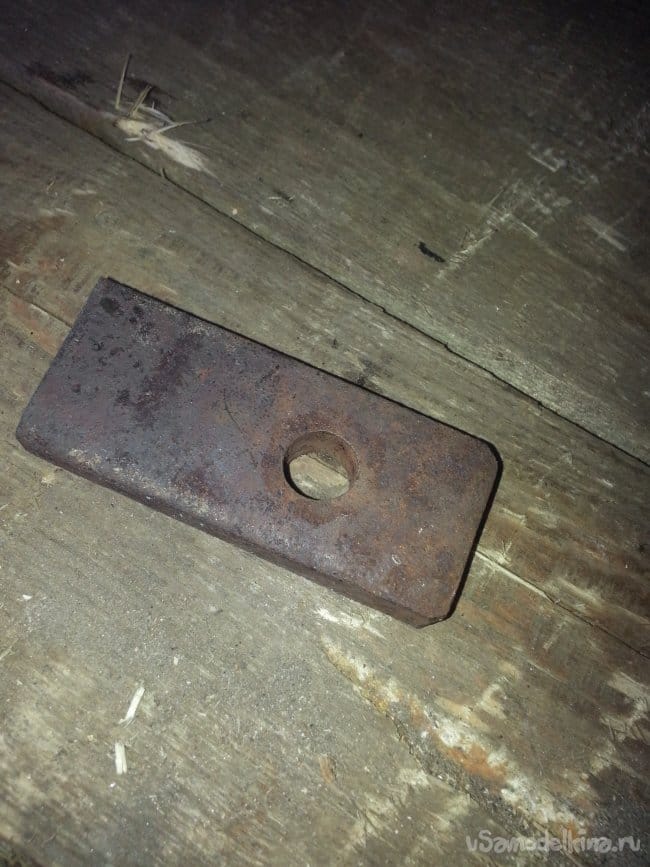

    Я прессовал на холодную и вполне крепко сели. Далее я нашёл два кусочка железки для проставки где-то см 3.

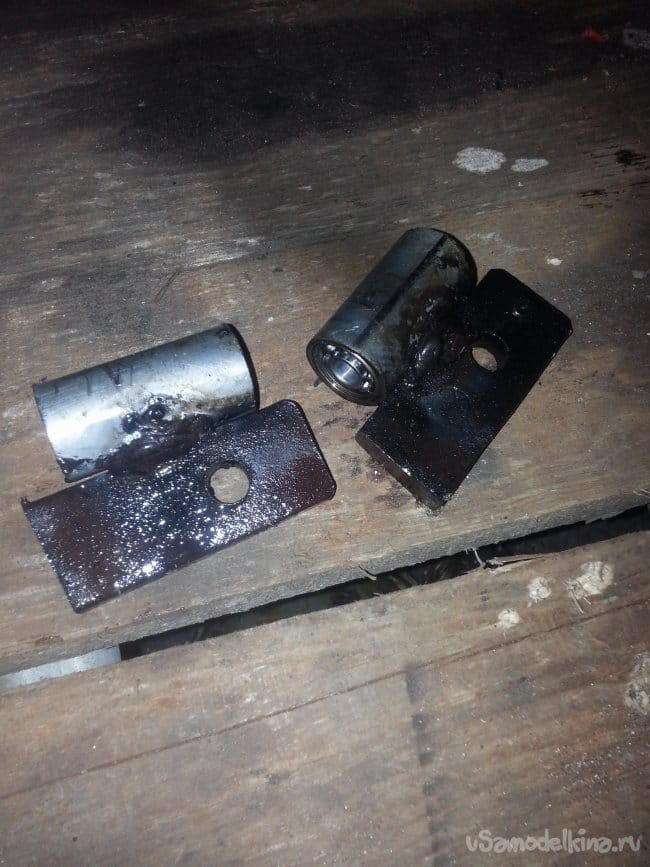

    Теперь нам нужно приварить трубки к проставкам, варить нужно аккуратно, немедленно, после каждого завара нужно остужать трубки, иначе подшипник заклинит.

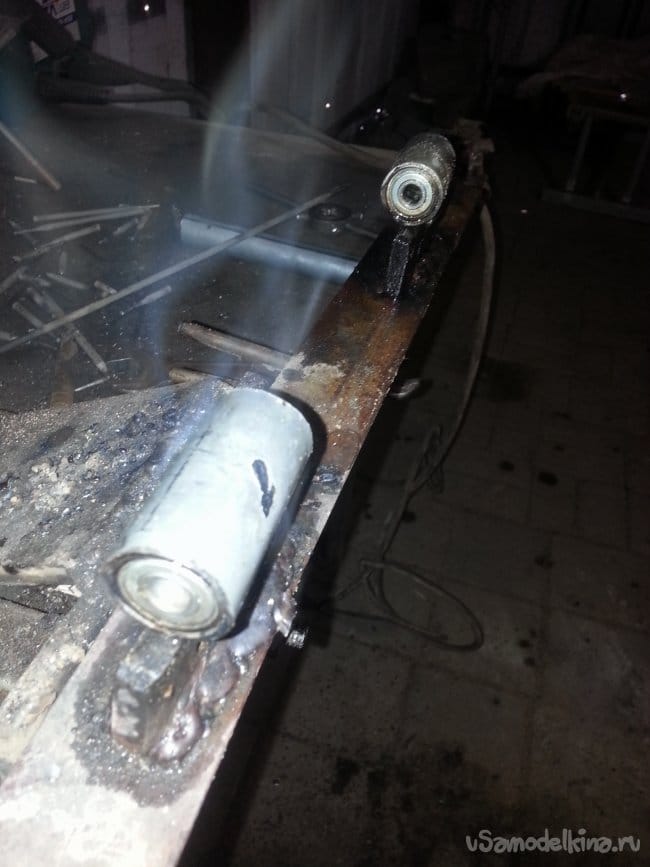

    После того, как я приварил все, нужно найти площадь где все будет крепится. У меня это кусок уголка 50см. Зажимаю в тиски, намечаю место сварки

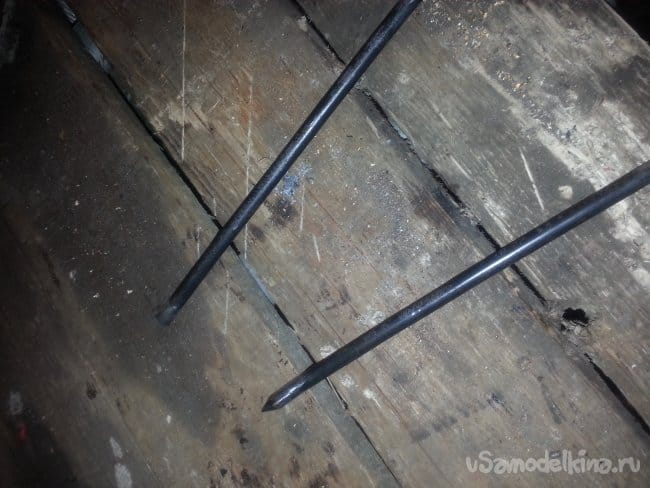

    Привариваю также аккуратно периодически остужая. После того как я приварил одну трубку, я отцентрировал вторую, сунув электрод в подшипник. Далее пусть все остывает. Ну а я отрезал два куска проволоки на 8мм, где-то по 15см. Один конец заострил

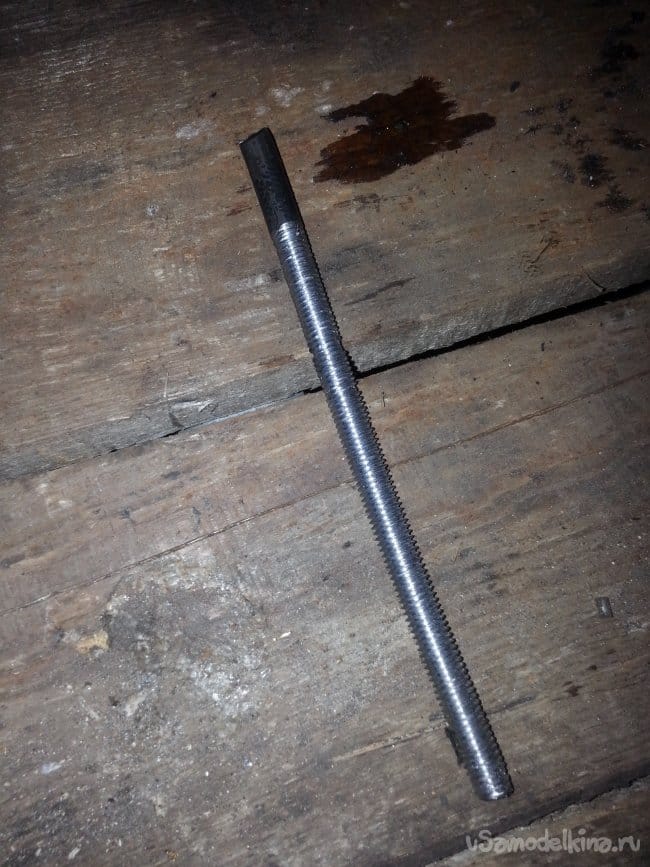

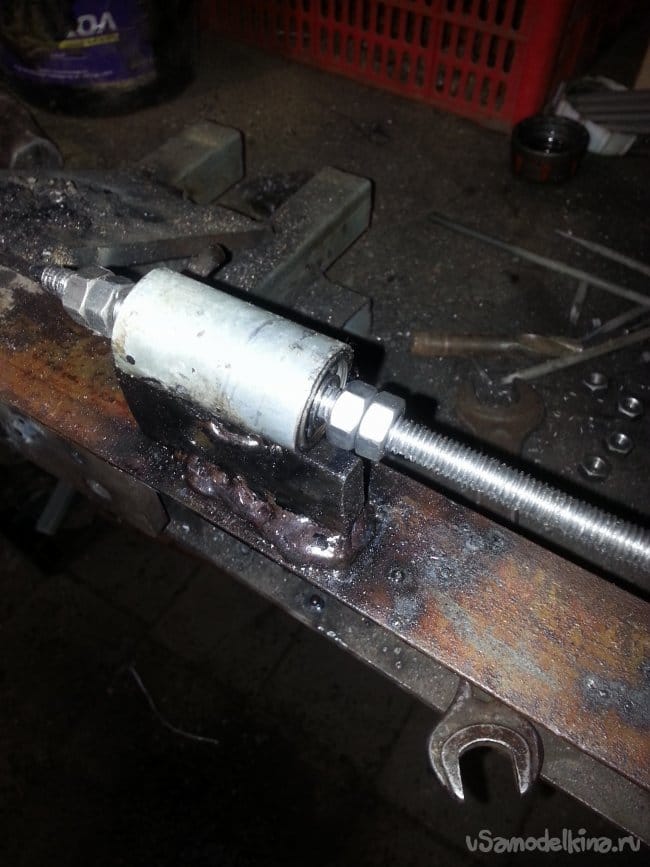

    На заостренном конце проволоки я начинаю резать резьбу на гайку м6. Далее накручиваю две гайки на шпильку, смазываю подшипники солидолом и вставляю в подшипник острым краем во внутрь и контрогаю двумя гайками

    Теперь нарезаю резьбу на второй проволоки оставляю 3см с краю

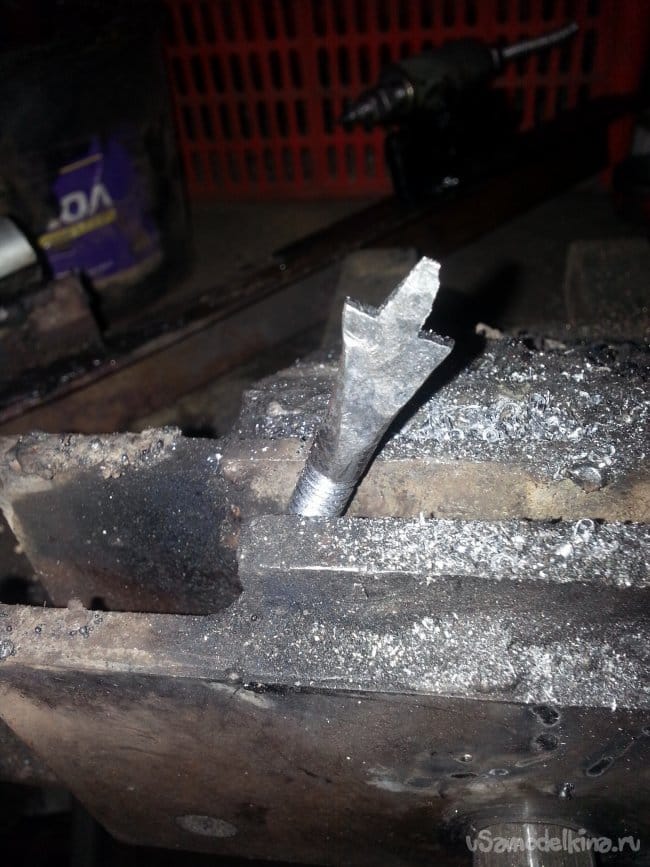

    Теперь край без резьбы сплюснул до острия и зажал в тисках и ножовкой по металлу,заострил. Это жало нужно для удержания заготовки

    Собираю так же как и первый.

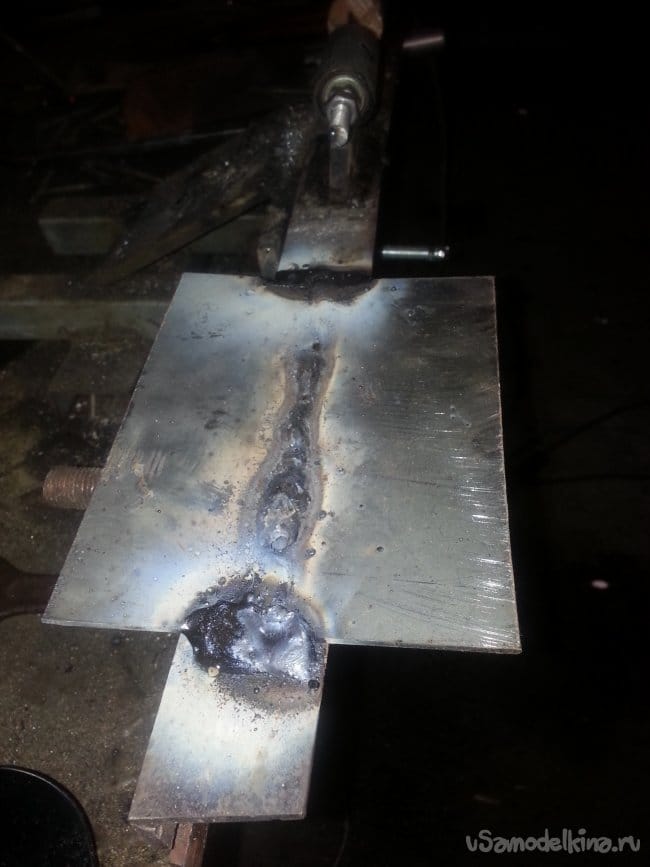

    Поставил дрель на средние обороты, вроде биений нету, только дрель лежит не устойчиво, я решил приварить площадку под дрель

    Примерил все устроило. Теперь привариваю кусок 10см уголка для упора резаков

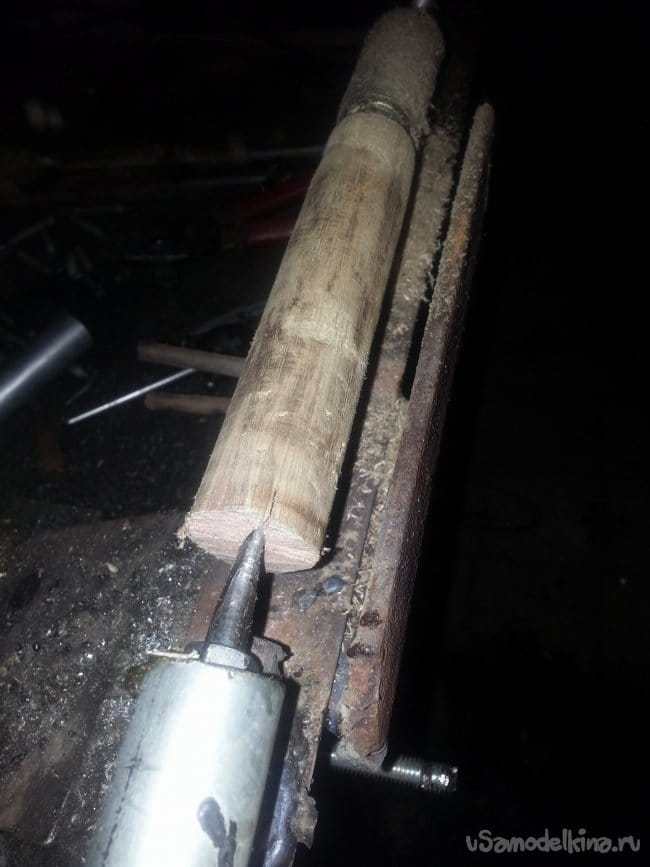

    Ну все думал, все готово, взял кусок черенка 15 см, сделал с одного края крест на крест, пропил поставил на станок, а второй край намазал солидолом и затянул гайки, проверив центровку.

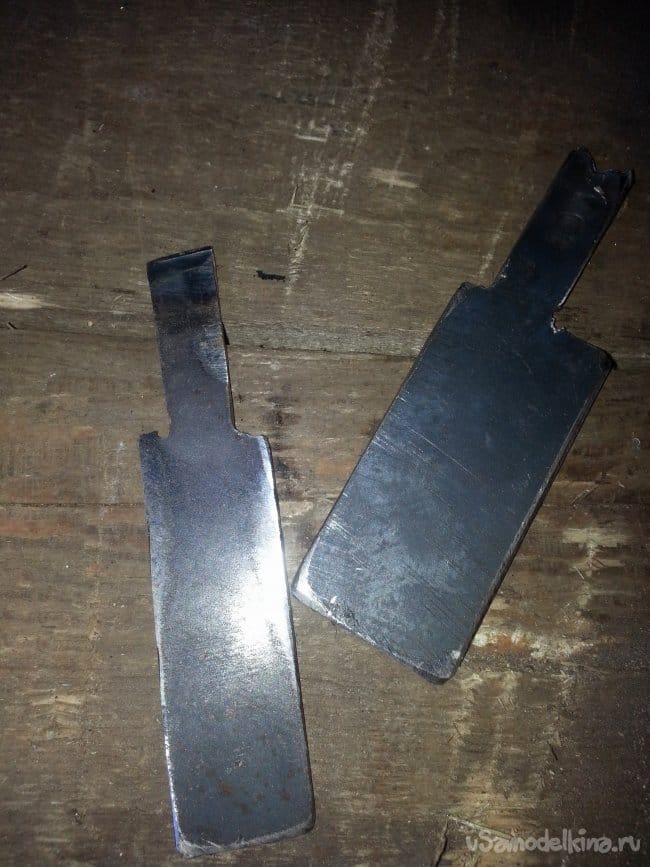

    Резаков у меня нет я их сделал из двух мм листа метала для проверки подойдет

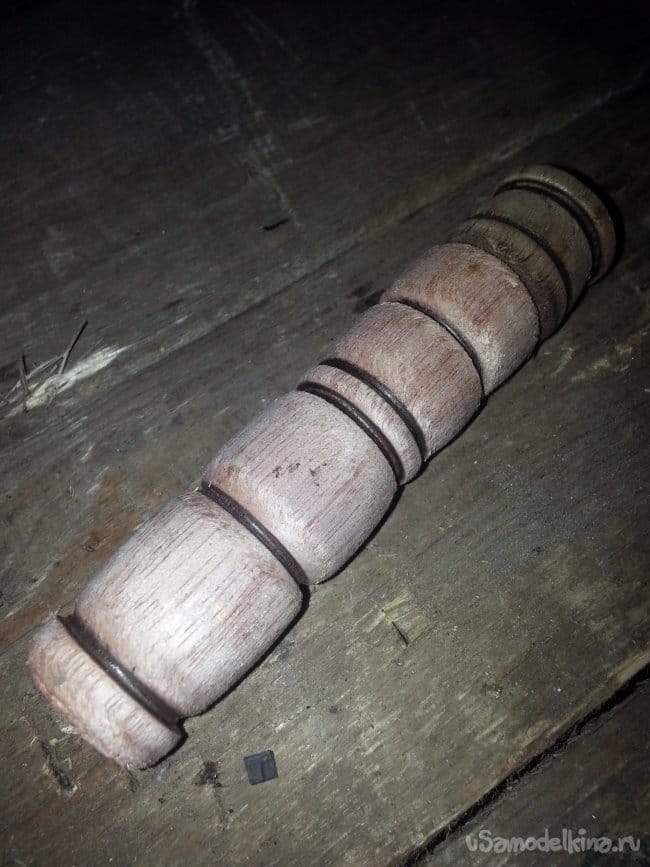

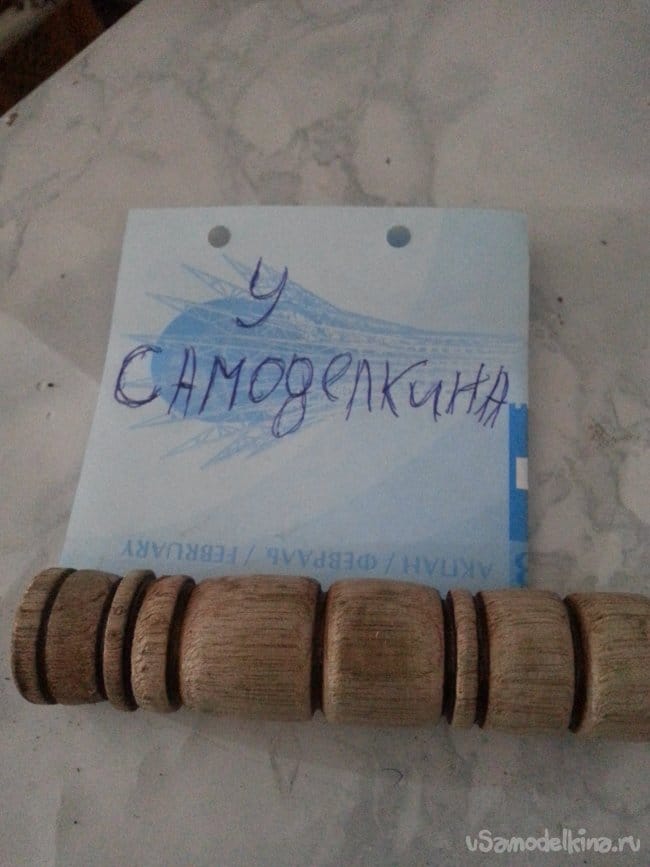

    Ну вот, наш агрегат готов, надеюсь меня не убьёт в первый же запуск

    Это так, на скорую руку, это мой первый опыт работы с токарным станком, так что не судите строго

    Спасибо за внимание.
