    Дисковый шлифовальный станок своими руками

    Привет всем!
    Шлифовальный станок незаменим при обработке деревянных и других деталей. Изготовил для хозяйства такой вот самодельный станок для шлифовки. Двигатель асинхронный изготовленный во времена СССР. Мощностью 180 Вт на 2780 об/мин. Изготовил диск диаметром на 180 мм. Мощности хватает на мелкие детали. На большие детали если сильно не жать то не останавливается.



    В принципе до этого я уже изготавливал такой станок, но только это было на скорую руку, по-быстрому слепил основание. Получилось не очень удобный, но работать на первое время прокатит.





    Двигатель снял, шурупы выкрутил, пригодятся, остальное на дрова буду изготавливать новый столик.



    Каждому кому приходилось сталкиваться с обработкой древесины, понимает важность финишной шлифовки готового изделия. Конечно можно выполнить с помощью обычного куска наждачной бумаги или специального бруска с наждачной бумагой, но это займёт уйму времени. И качество не то поэтому для таких работ выгодней использовать какой не-будь инструмент для шлифовки. Так как древесина является капризным материалом, имеет множество природных изъянов. Тем более при нанесении на древесину различных лаков или для покраски нужно придать дереву идеальную гладкость. Для различных работ требуются определённые конструктивные особенности станка это дисковые ленточные и тог далее. Некоторые лучше купить со связи сложности изготовления и затрат и использовать готовое решение будет эффективным безопасным и точным чем самодельным. Конечно не смотря на многообразие готовых станков заводских для домашнего использования бюджета не какого не хватит. По этому придумывать и изготавливать приходится своими руками. Тем более дисковый станок является самым простым в изготовлении в домашних условиях. Каждому под силу умного здесь не чего нет принцип обыкновенного наждака.

    Материалы и инструменты, которые я использовал;
    1. Асинхронный двигатель 180w 2780 об/ мин.
    2. Кабель, вилка, конденсатор.
    3. Два автомата.
    4. Саморезы и шурупы мебельные.
    5. Наждачная бумага.
    6. Электролобзик.
    7. Дрель.
    8. Сверла по дереву.
    9. Фрезер.
    10. Уголок, линейка, карандаш.
    11. Ламинированная ДСП.

    Первым делом, пофантазировав и поискав в интернете различные идеи. Нарисовал на компьютере примерные чертежи будущих заготовок.

    Две столешницы.



    Основание на котором будет крепиться двигатель. Вырез для автоматов и пазы для скручивания кабеля.




    Две штуки.



    Две заготовки таких.

    Дисковый шлифовальный станок своими руками


    Процесс изготовления.
    От старого ненужного шкафа использовал ДСП. Что можно сделать из старого не нужного шкафа? Да всё что угодно по этому, я не спешу выкидывать.

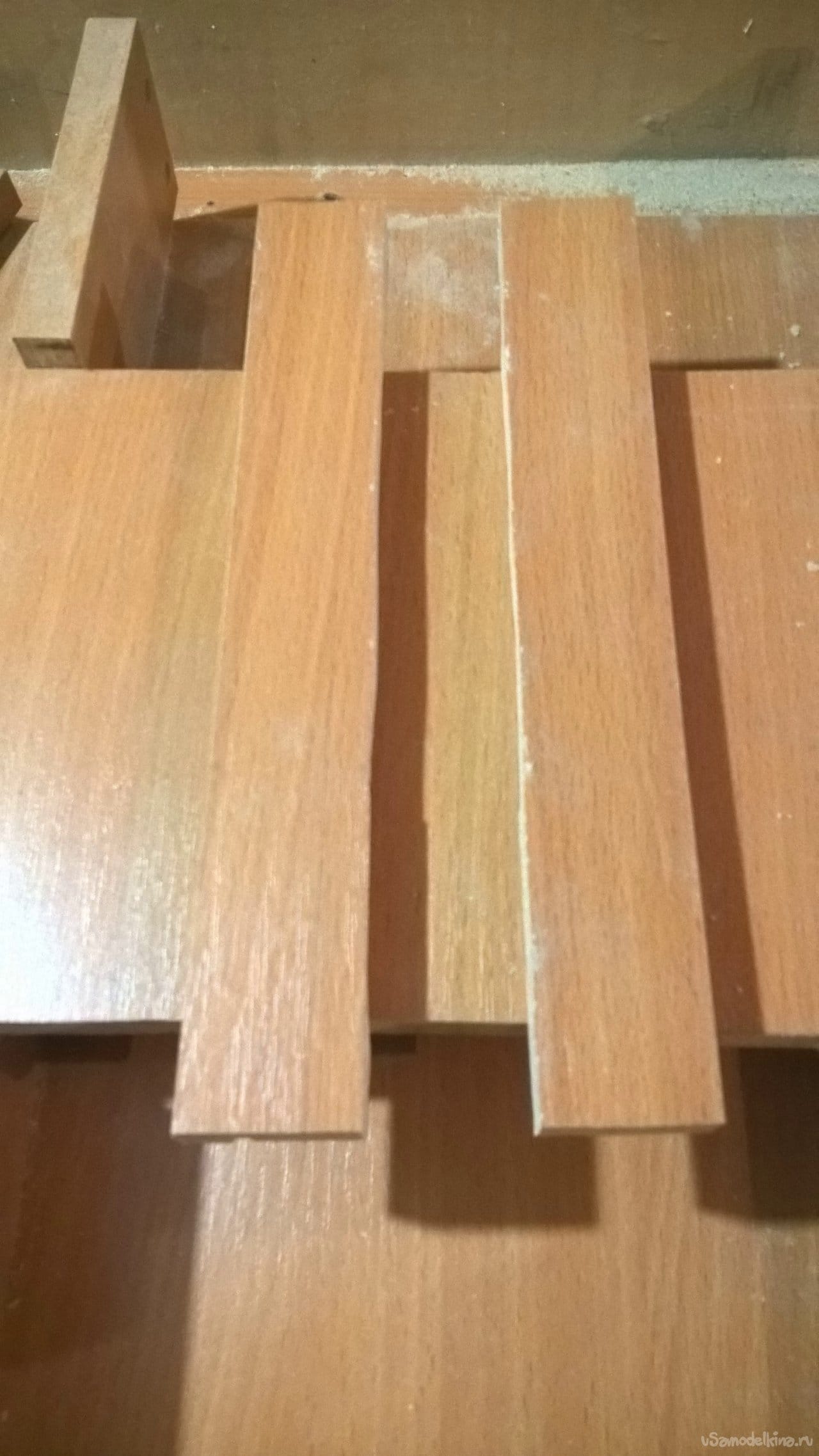

    Разметка и выпиливание заготовок.


















    Разметил место для выреза автоматов.



    Вырезал под автоматы.




    Примерял автоматы, получился небольшой зазор.



    Разметил место под автоматы, фрезером углубил и сделал паз под них.














    Вырезал два паза для скручивания сетевого кабеля.



    Две перегородки выпилил.




    Просверлил отверстия под провода.









    С боку основания корпуса двигателя просверлил отверстия и с помощью шурупов закрепил его.



    Подсоединил к двигателю конденсатор. Двигатель слабенький без него никак. Иначе рукой помогать приходилось чтоб двигатель раскрутился.





    Из фанеры вырезаю круги нужного диаметра и на неё приклеиваю универсальным клеем пва наждачную бумагу.



    Затем струбцинами стягиваю примерно на час или заранее готовлю несколько штук.







    С двух сторон сделал столешницы. С одной стороны шкурилка с другой патрон временно. Выточу крепление, будет с двух сторон шкурилка.











    Струбцинами притягиваю к столу, чтобы ходуном не ходил станок.



    Само крепление под диск шлифовальный изготовил от сгоревшей болгарки. В оси высверлил отверстие под диаметр вала двигателя и насадил навал мотора.







    Диском шлифую деревянные заготовки также можно затачивать инструмент, например я затачивал ножи для фуганка. Важно подобрать абразивную бумагу. Крепление для наждачной бумаги можно сделать на липучке будет удобней. Мощность двигателя слабоватая, но в принципе для хозяйства такой станок прокатит, причём бесплатно.

    Ну на этом пока всё всем хорошего настроения и идей.
