    Превращаем шуруповерт в шлифовальный станок с помощью специальной подставки

    Здравствуйте, дорогие друзья!

    Сегодня мы сделаем подставку под шуруповерт, тем самым превратив его в небольшой шлифовальный станок. Я сразу говорю, что это не полноценный станок. Он предназначен для не больших и не частых работ. И требовать от него как от настоящего станка не надо.
    Все началось с того, что все чаще нужно отшлифовать какую-нибудь мелочь, а делать это наждачкой весьма утомительно. Тогда я купил шлифовальный диск с насадкой для дрели.

    Но работать большим диском по маленькой детали проблематично. Тогда я решил сделать шлифовальный станок с нуля, т.е. купить моторчик, взять несколько подшипников, шестерёнок и собрать. Но посмотрев, как такие моторчики можно остановить пальцами, я понял, что нужно использовать как минимум 775 мотор, а он стоит уже не так дёшево.

    Тогда я и решил сделать подставку, ведь шуруповерт - это и есть тот самый 775 мотор плюс кнопка и питание осталось лишь закрепить.
    И так начнем.

    Нам понадобятся:
    1. Инструменты
    - шуруповерт
    - сверла и биты
    - ножовка
    - угольник с карандашом

    2. Материалы
    - 6 мм фанера

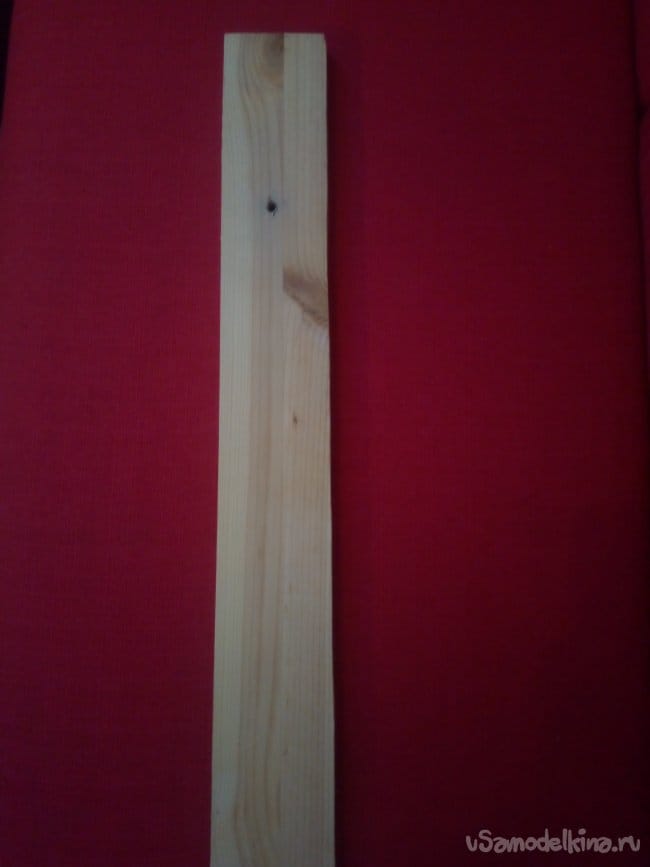

    - доска
    - щеколда
    - крепеж

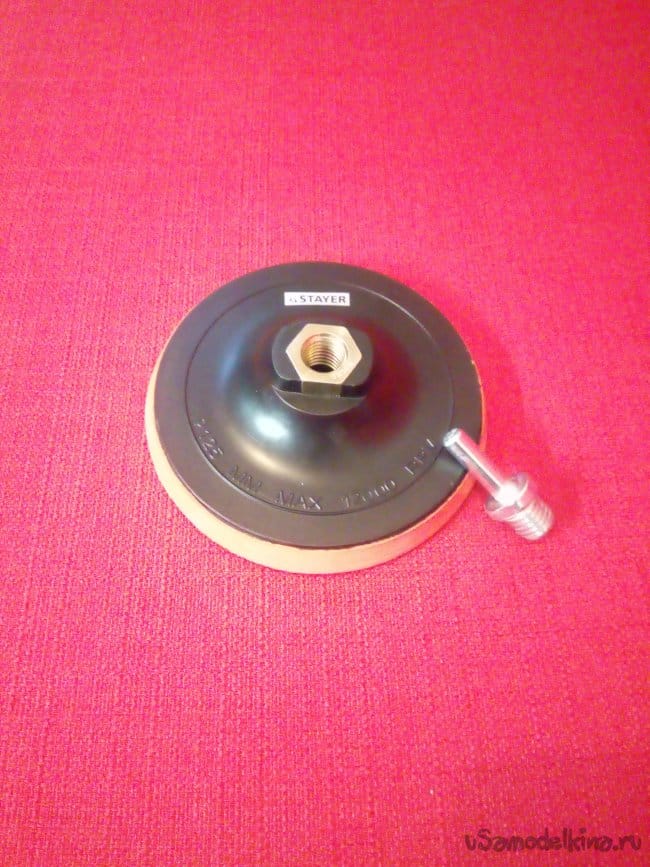

    - шлифовальный диск 125мм с переходником на дрель ( обычно продаются в комплекте )

    1 Шаг
    Для начала давайте определимся с высотой и точками опоры шуруповерта. Высота зависит от диаметра диска (советую брать диск 125 мм или больше). Он должен быть расположен на высоте 1 см – 2 см от поверхности основы. Проще говоря, берем радиус и прибавляем 2см.
    Точек опоры должно быть три: одна под ручку и две под голову, учтите, что точки опоры будут находиться на разной высоте относительно центра диска и все ножки будут разной длинны.

    2 Шаг

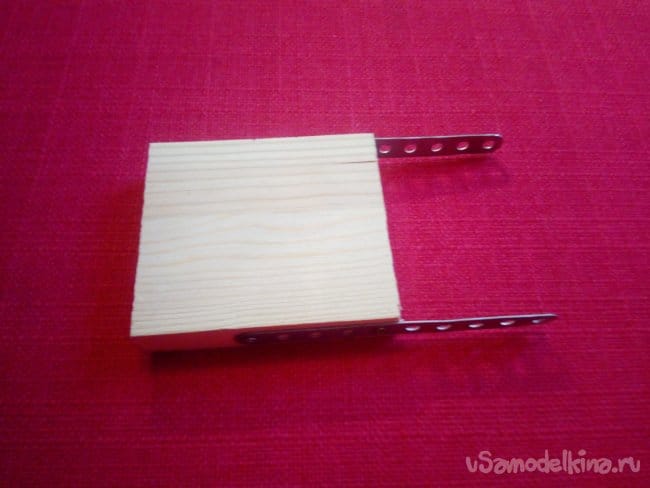

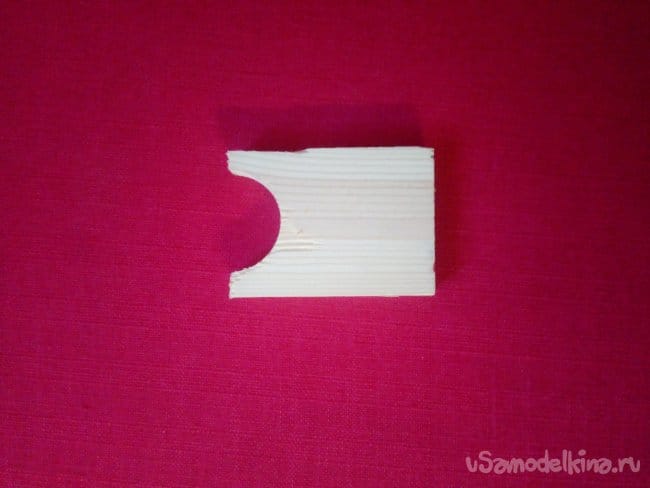

    Чтобы шуруповерт крепко держался и не шатался нужно сделать в ножке выемку. Можно, если есть крупные сверла, просверлить округлую выемку, если нет, то можно вырезать ножовкой прямоугольную или прикрутить две металлические пластин, как сделал я на одной из ножек.



    3 Шаг

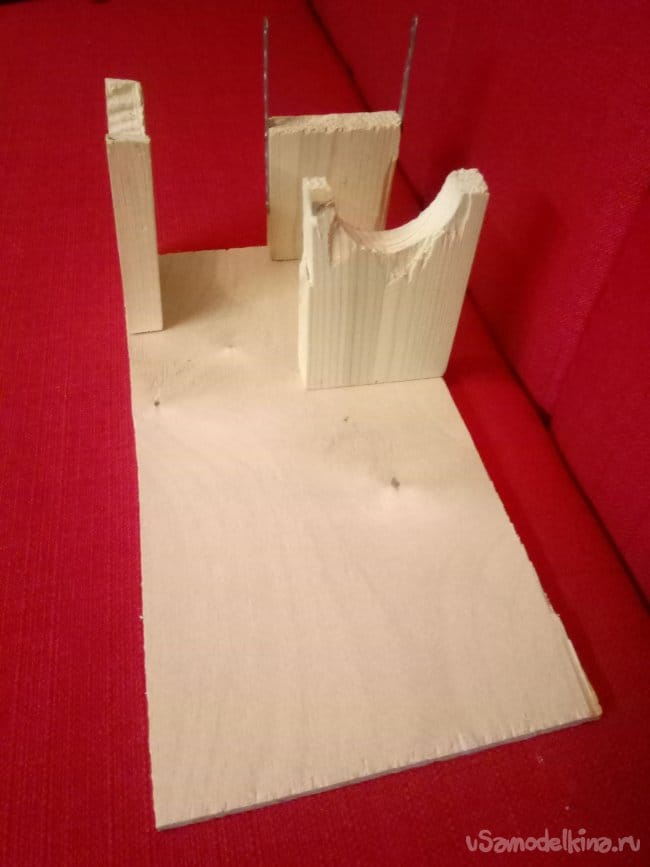

    Вырезаем ножки и ставим на них шуруповерт. Проследите, чтобы диск был параллелен ножкам, которые держат голову и перпендикулярен ножке, которая держит ручку. Это нужно для того, чтобы стол потом был прямоугольный и не пришлось мучиться вырезать его под определенным углом я не уследи ). Теперь прикидываем размеры основы. Ширина будет равна расстоянию между ножками, которая держит ручку и заднюю часть «головы». Длинна = расстояние между двумя ножками головы + длинна выступа диска + стол. У меня получилось 20см * 30см.


    4 Шаг

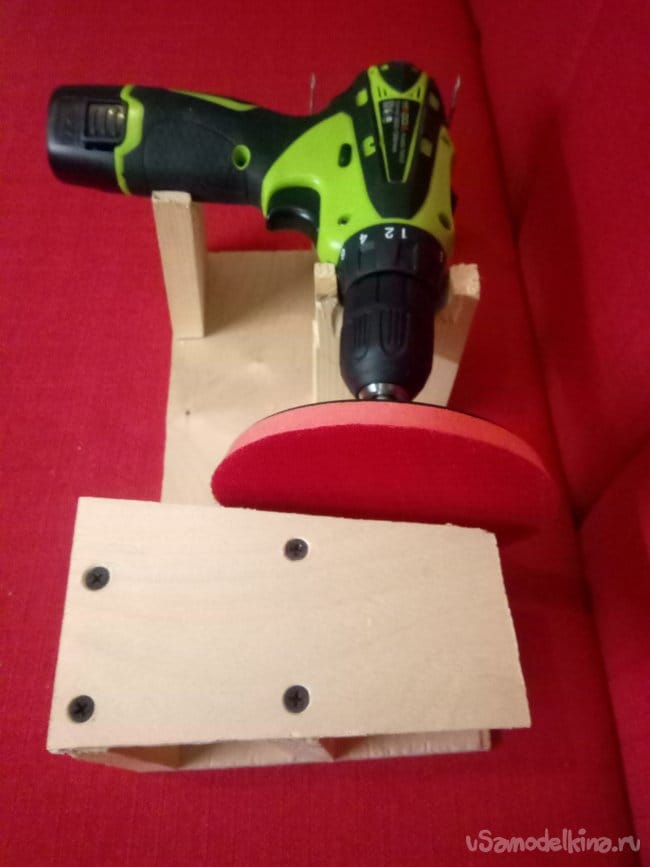

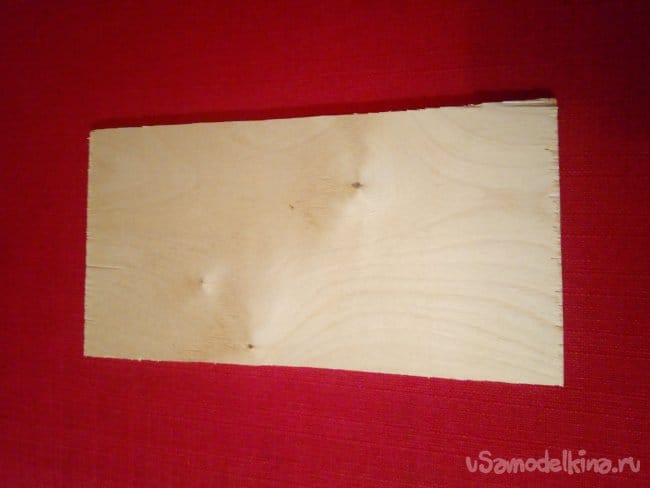

    Вырезаем основу и прикручиваем ножки. Теперь сделаем стол. Стол должен быть на середине диска, то есть его высота равна все так же радиус диска плюс 2 см. Вырезаем две ножки и столешницу. Ножки прикручиваем как обычно, а столешницу в местах, где собираетесь
    прикручивать рассверливаем более крупным сверлом, чтобы головка самореза полностью спряталась.


    5 Шаг

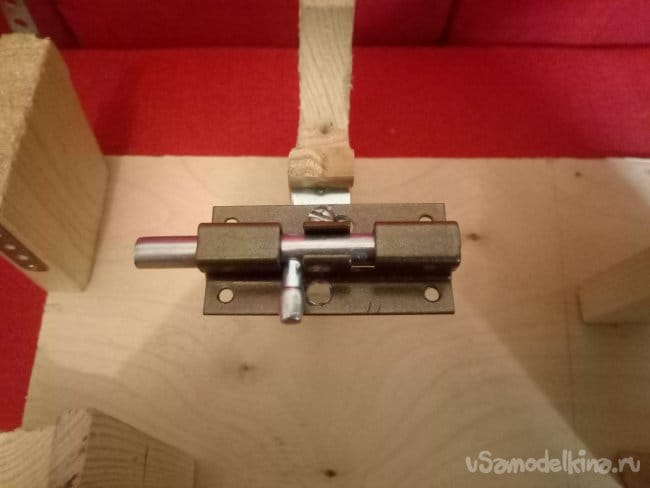

    Теперь нужно зафиксировать кнопку во включенном положении. Тем, у кого на шуруповерте есть кнопка фиксации - повезло, а остальным придётся что – то придумывать. Я предлагаю, чтобы не лезть внутрь шуруповерта и его не портить прикрутить на уровне кнопки уголок, а
    к уголку прикрутить на винтик обычную дверную щеколду. Она будет фиксировать кнопку, а когда это не надо мы будем ее открывать, что позволит кнопке вернуться в изначальное положение.

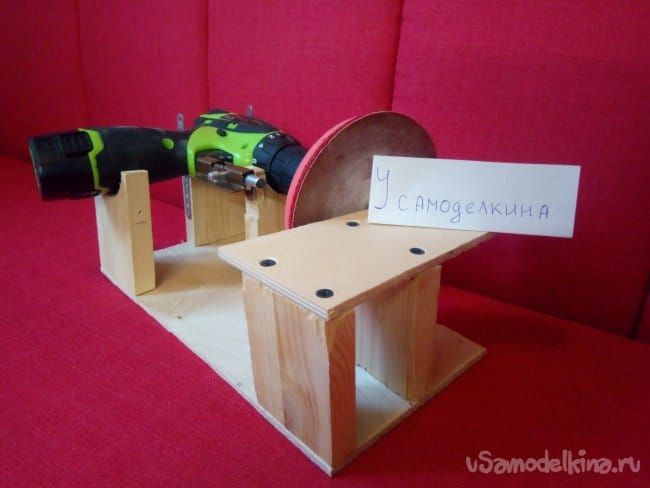

    По сути, шлифовальный станок готов. Я понимаю, что в нем много что еще можно доработать, например: сделать фиксацию шуруповерта на ножках для большей уверенности (хотя он и так не куда не денется), можно сделать место под шланг пылесоса, чтобы опилки улетали в него или сделать красивый короб, отшлифовать, покрасить и т.д. Можно прикрутить резиновые ножки что я собственно и сделаю, когда они придут из Китая, а так можно нарезать пробку и приклеить ее или оторвать эти ножки от старой техники. Вариантов много, но для моих потребностей хватит и этого.

    Всем, кто собирается делать что – то подобное, удачи!
