Здравствуйте, уважаемые читатели!
Со временем любому мастеру требуется все больше разного инструмента, в том числе и струбцины. Они предназначены для фиксации и удержания деталей. Их можно использовать как при столярных, так и при слесарных работах и будут полезны любому мастеру. Их форма позволяет надёжно прижать заготовки для последующего крепления, например, чтобы склеить отдельные детали или для фиксации металлических деталей при сварке каркасов и так далее. Недооценить важность данного инструмента невозможно бывают ситуации, когда без них просто не обойтись.
Заводские модели обычно выпускают из чугуна, который, как известно не очень прочный и от чрезмерного усилия может лопнуть. Стальной корпус дает возможность прилагать больше усилия сжатия без опаски сломать его, но стоят дороже и не всегда есть наличии.
Здесь представлен вариант, как сделать удобную и надежную G-образную струбцину своими руками из обрезков арматуры. Самодельный инструмент хорош тем, что его можно сделать необходимого размера и формы, которые требуются для выполнения нужных задач. Кроме того, при этом удастся сэкономить на покупке, особенно если нужно несколько струбцин, да и просто всегда здорово работать инструментом собственного изготовления. Необходимы только немного свободного времени, обрезки арматуры, куски листовой стали подходящей толщины, и прочая мелочевка которая со временем накапливается в любой мастерской, которую и выкинуть жалко и пользы особой нет. Процесс изготовления не сложен, но конечно требуется некоторый опыт работы со сваркой и навыки работы с металлом.
Необходимые материалы:
— Обрезки арматуры
— Листовая сталь или пластины
— Стальная шпилька или болт необходимой длины
— Гайки
— При необходимости аэрозольная краска
Инструменты и расходные материалы, используемые в изготовлении:
— Сварочный аппарат, электроды типа ОК-46
— Болгарка с отрезными и зачистными дисками
— Дрель, сверла по металлу
— Тиски
— Линейка, угольник
— Маркер, кернер
Процесс изготовления струбцины:

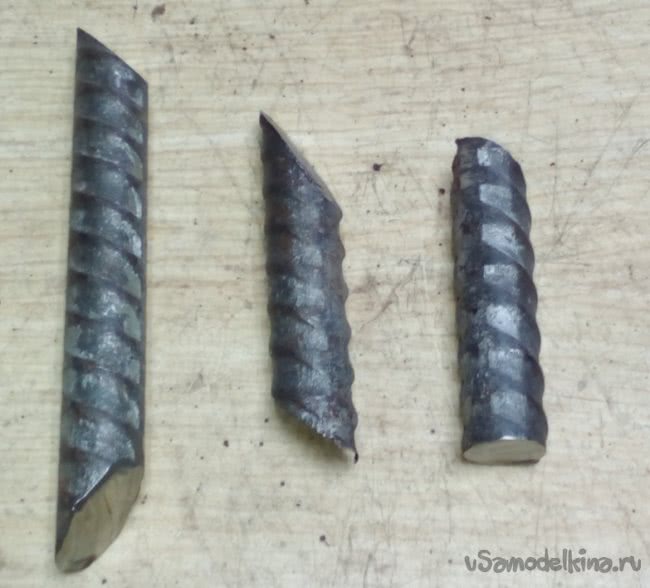

Из подходящего по диаметру прутка арматуры болгаркой с отрезным диском нарезаем части корпуса струбцины как на фото в местах сварки под углом 45, в месте крепления винта под 90.

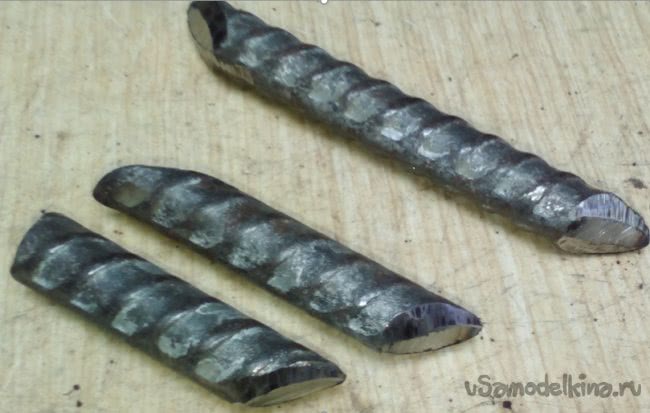

Для хорошего провара в местах сварки и надежного соединения деталей снимаем фаску.
Сварку проще проводить, используя электроды с рутиловым покрытием.
Закрепив детали зажимом поэтапно свариваем части корпуса струбцины.
При сварке важно чтобы все детали были в одной плоскости соблюдая по возможности прямые углы.
Основной корпус готов. Нужно приварить упор, который изготавливаем из стальной пластины подходящей толщины используя болгарку с отрезным диском.
Привариваем упор к корпусу. Необходимо соблюсти перпендикулярность к нижней части корпуса. Добиться этого легче используя тиски или зажимы зафиксировав детали и сделав сваркой прихватки. Подогнав деталь легкими ударами привариваем окончательно.
Основной корпус готов
Поскольку потом будет сложно выполнить зачистку лучше ее выполнить на данном этапе, используя болгарку с абразивным или лепестковым диском.
Теперь нужно изготовить прижимной винт подойдет для этой цели стальная шпилька, болт необходимой длины ну или готовый винт.
Прижимной упор винта можно изготовить из толстой шайбы или вырезать из металла толщиной не менее 4-5 мм. Конечно токарный станок значительно упростил бы задачу, но не у всех же есть возможность им воспользоваться.

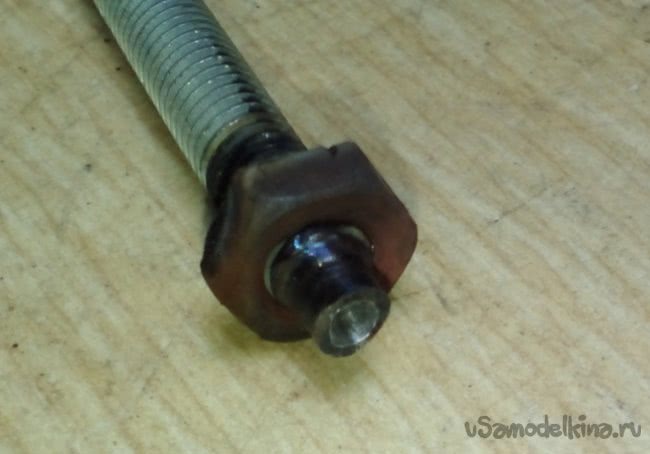

Чтобы упор мог вращаться на винте и в тоже время иметь надежное основание навернем на винт гайку и сточим резьбу под посадку шайбы упора.

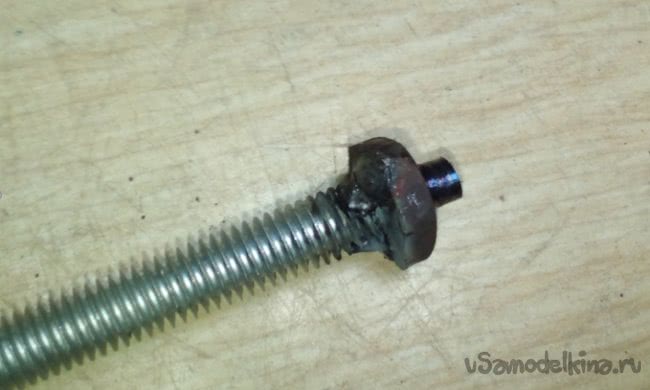

Зафиксируем гайку на винте точками сварки, что не даст ей отвернуться.

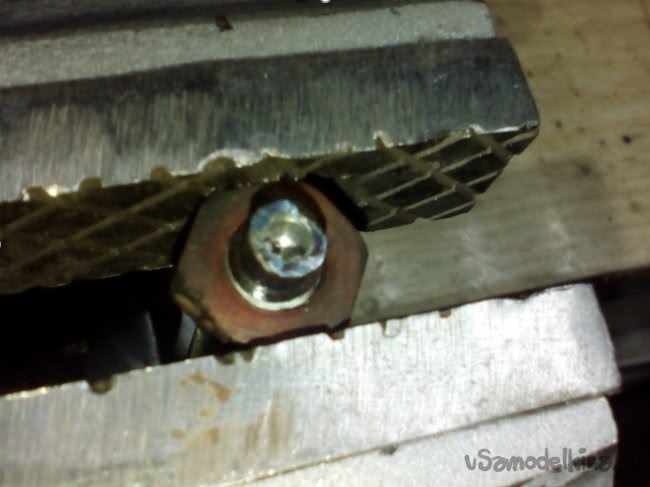

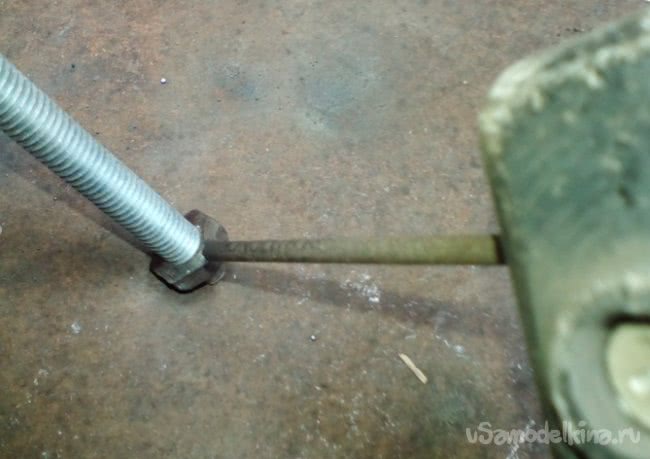

Зажмем винт в тиски и просверлим в торце отверстие, чтобы далее можно было расклепать.

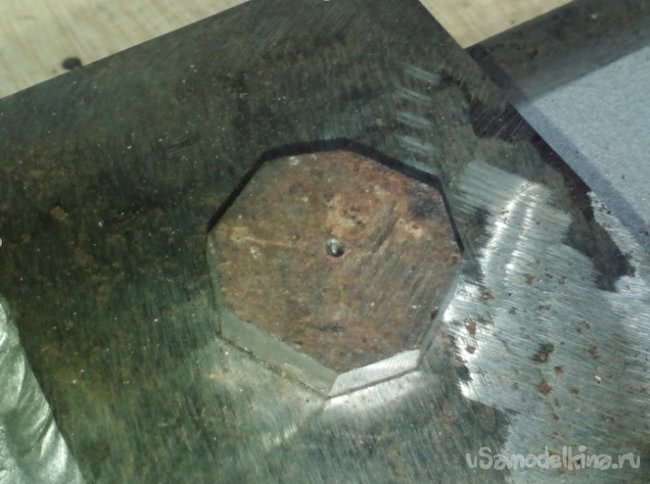

В подготовленном упоре наметим по центру будущее отверстие
И просверлим по диаметру обточенной части винта.

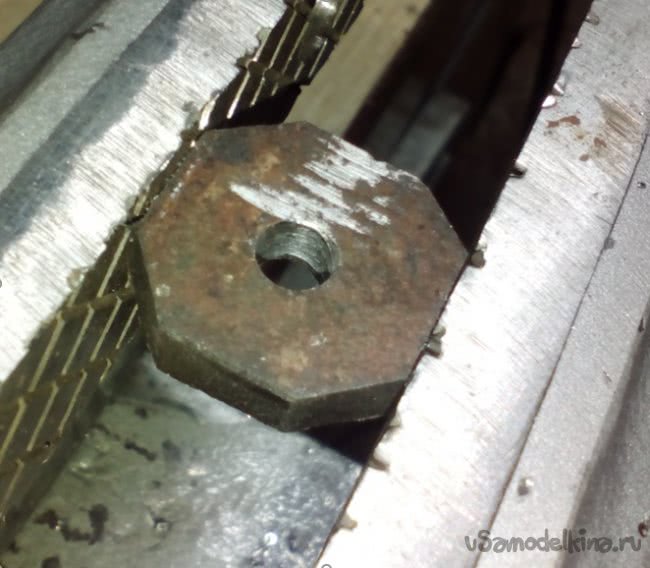

Чтобы расклепанный винт свободно вращался и не выступал за шайбу рассверлим отверстие на половину толщины заготовки.

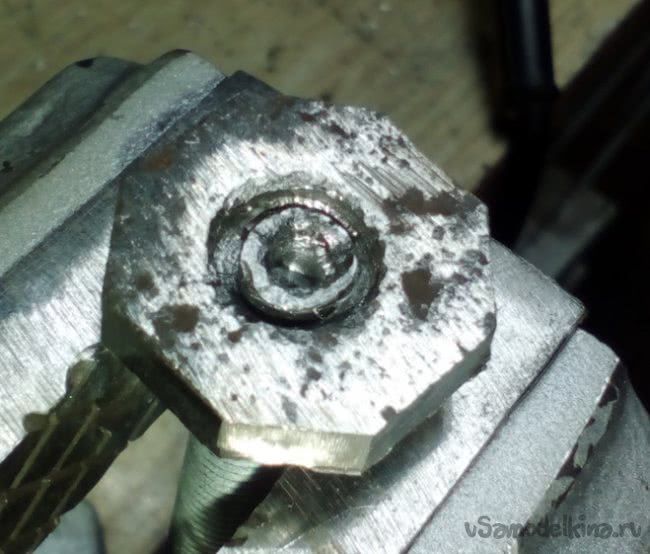

Теперь остается установить шайбу на винт и расклепать так чтобы она свободно вращалась, но клепка не выступала за шайбу.

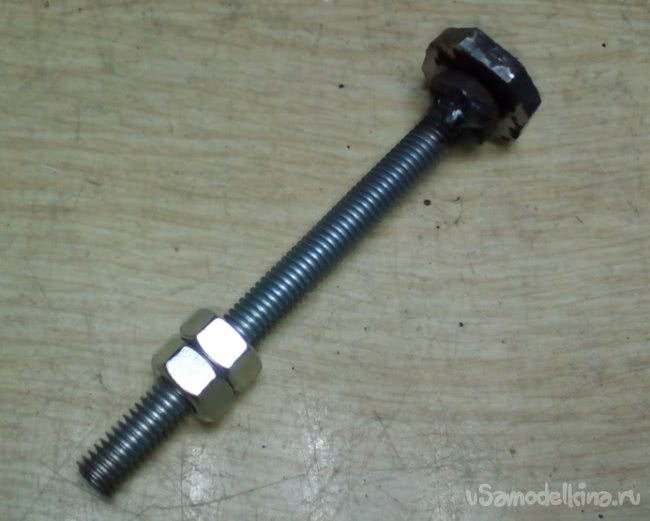

Винт готов теперь его необходимо установить на корпус.

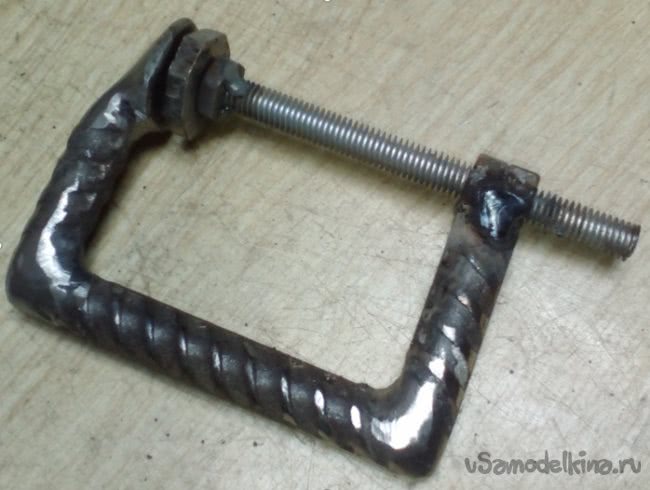

После того как навернули гайки винт необходимо зафиксировать без перекосов зажимами и приварить детали сваркой.

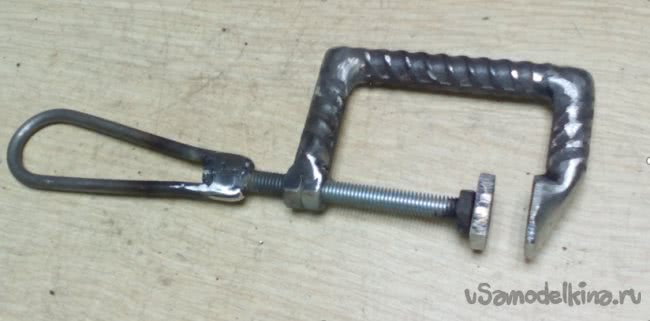

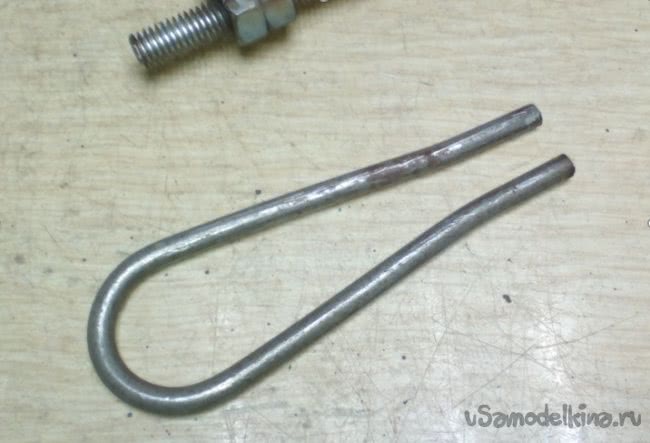

Струбцина почти готова осталось только сделать рукоятку. Есть разные варианты с воротками, барашками, ручками. Можно сделать с ручкой в виде душки. Стальному прутику придать нужную форму и приварить к винту.

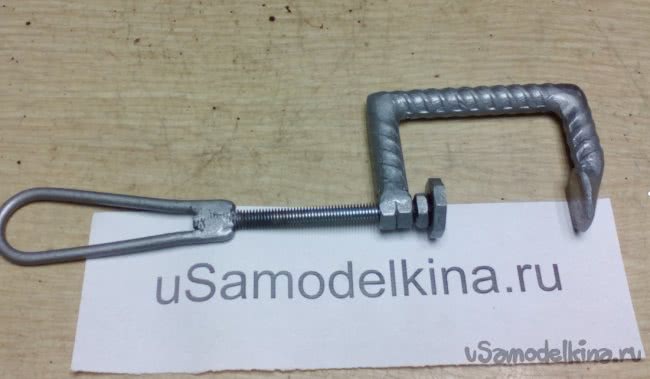

Струбцина готова надеюсь вам самоделка понравилась, и вы нашли для себя что-то полезное.
Не забываем, что работа с электроинструментом опасна и необходимо соблюдать технику безопасности и использовать средства защиты.
Данный материал предоставлен в ознакомительных целях.
Удачи и творческих вдохновений! Делитесь своими идеями и самоделками.
