Самодельная струбцина для сборки металлоконструкций


Добрый день!

При изготовлении различных самоделок очень часто возникает необходимость в фиксации заготовок и если он в одной плоскости то можно обойтись тисками или простыми струбцинами, а вот если возникает необходимость зафиксировать детали под прямым углом... вот здесь очень помогает угловая струбцина, но не простая , а с плавающим прижимом. Плавающий прижим необходим для фиксации заготовок разной толщины.

Для изготовления данной конструкции необходимо немного листового металла или профильной трубы, несколько деталей выточенных на токарном станке или изготовленных из заготовок круглого сечения, так же понадобится болгарка (УШМ), дрель или сверлильный станок, сварочный аппарат.

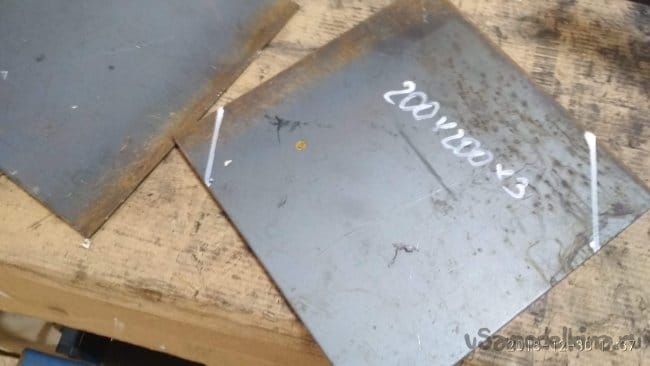

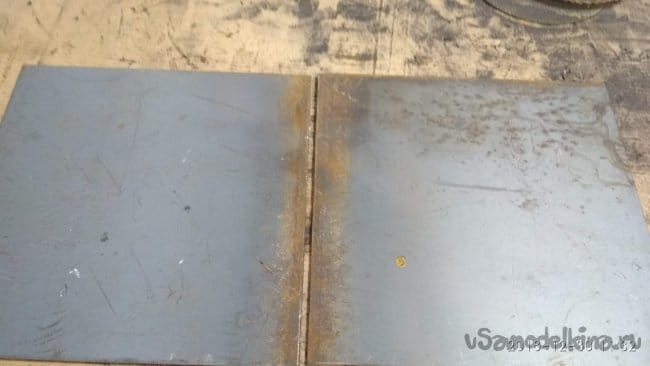

Для начала берем лист подходящего металла толщиной 3-4 мм и вырезаем заготовку 200х200 мм

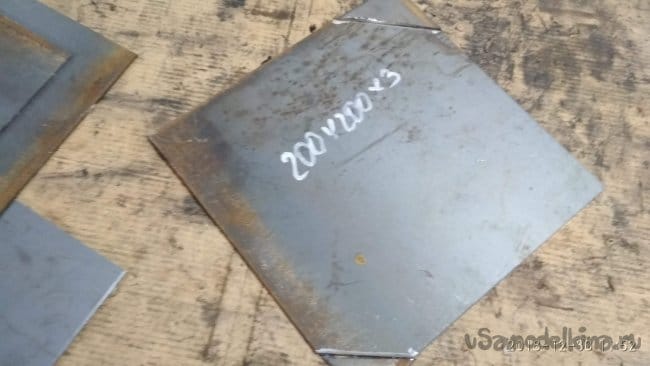

Далее размечаем и отрезаем уголки с противоположенных сторон

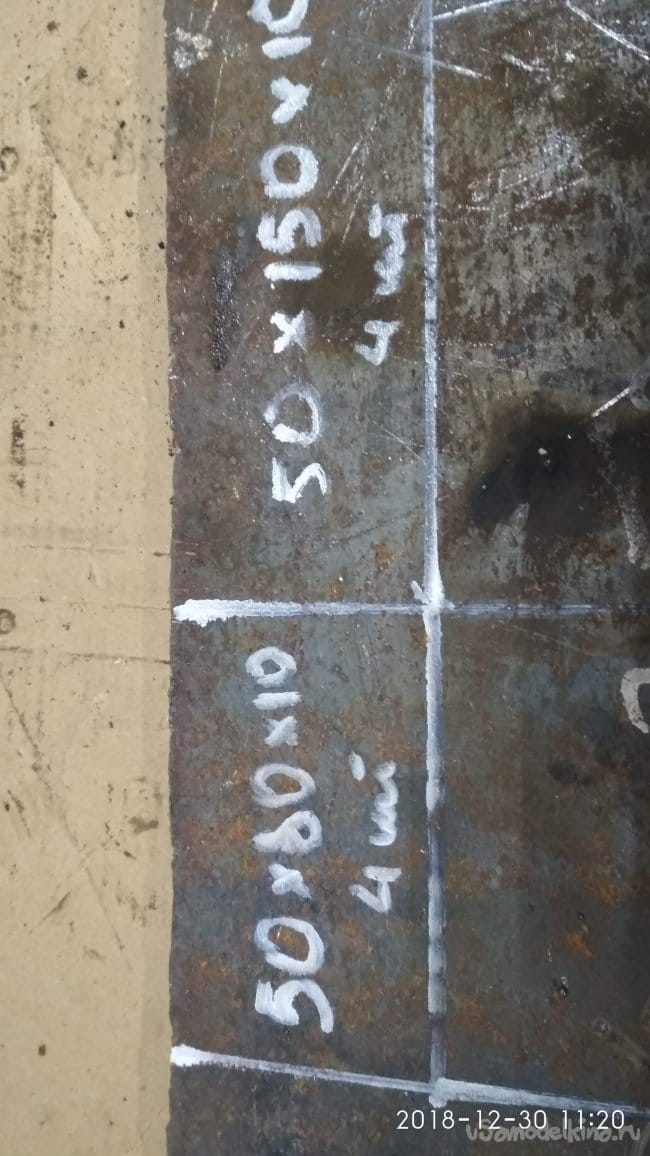

Теперь пора приступить к изготовлению упорных площадок, для этого размечаем на куске листа 10 мм заготовки размерами 150х50 мм и 80х 50 по две штуки на одну струбцину

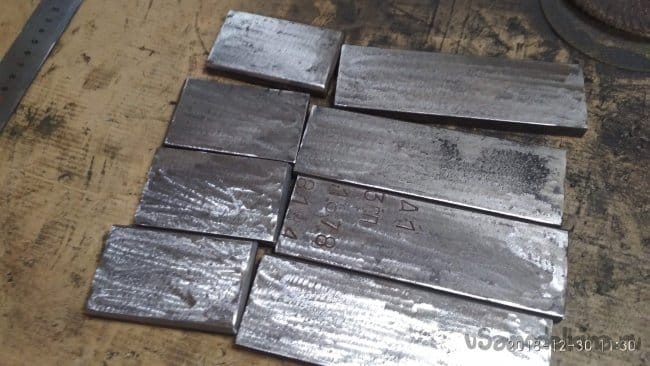

Вырезаем любимым инструментом - болгаркой

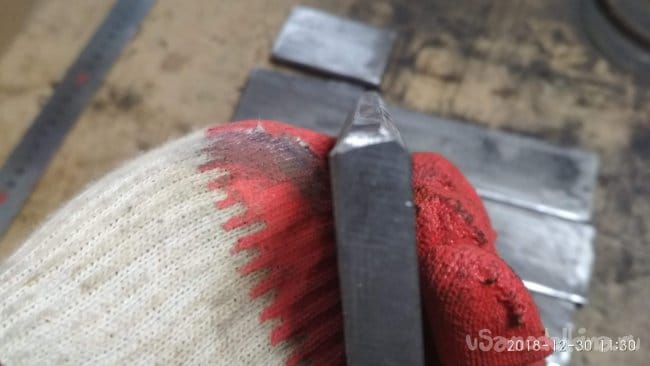

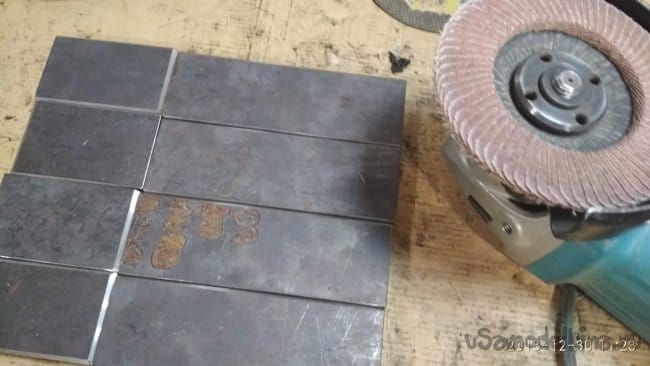

Снимаем фаски под сварку и зачищаем

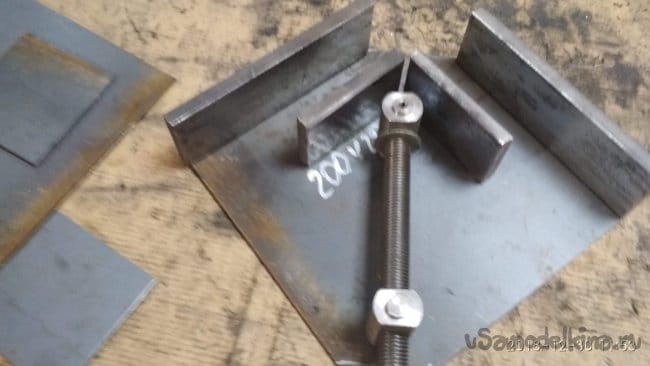

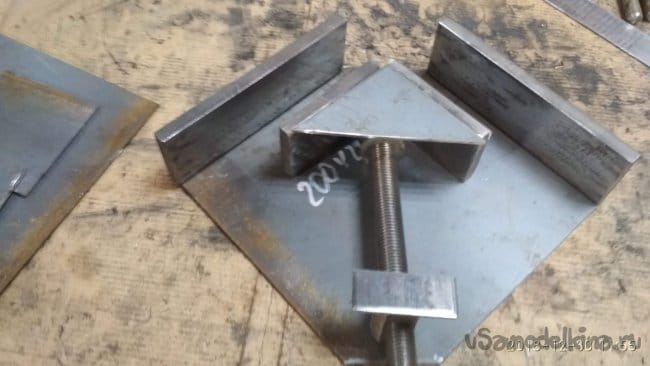

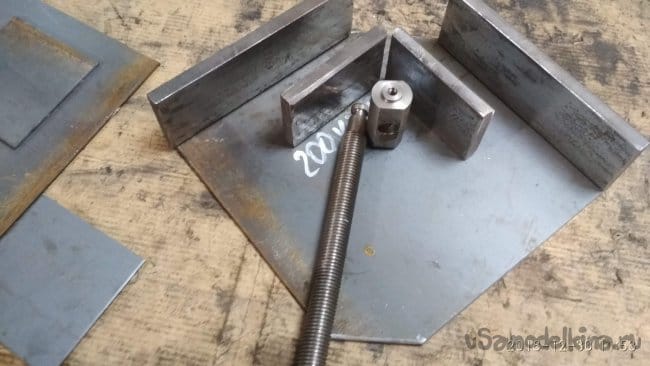

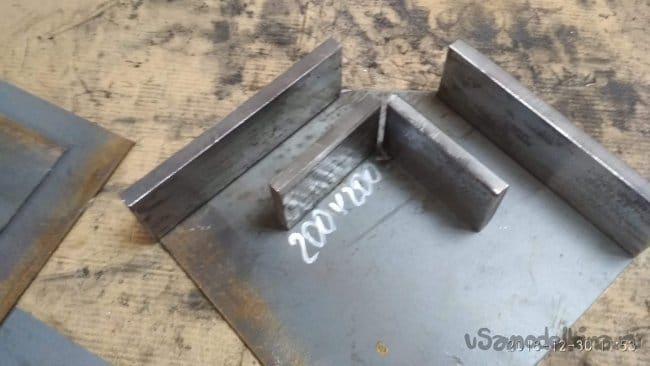

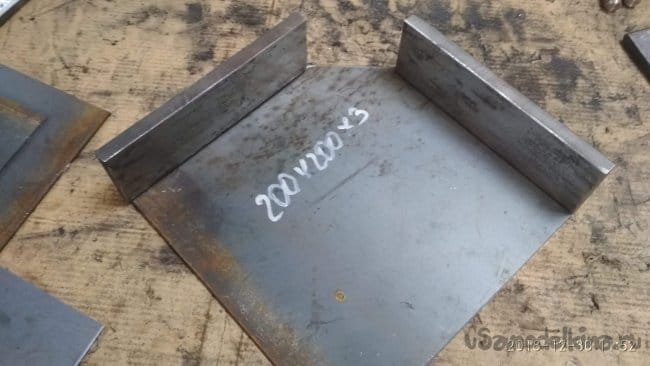

Примеряем как буде выглядеть


Теперь дело за токаркой, начертил эскизы и потихоньку все в работу



Вырезал болгаркой уголки 80х80 мм из листа 2 заготовки , собираю упорную губку тисков

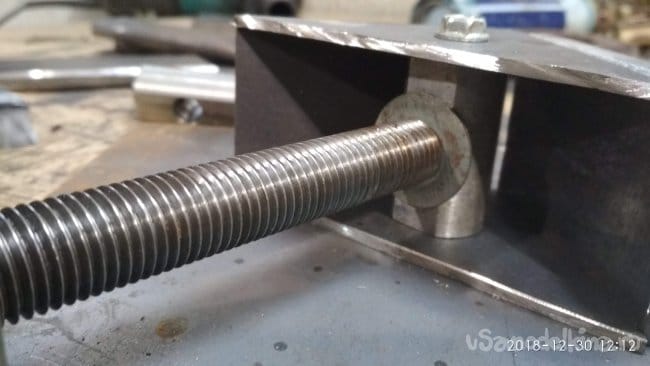

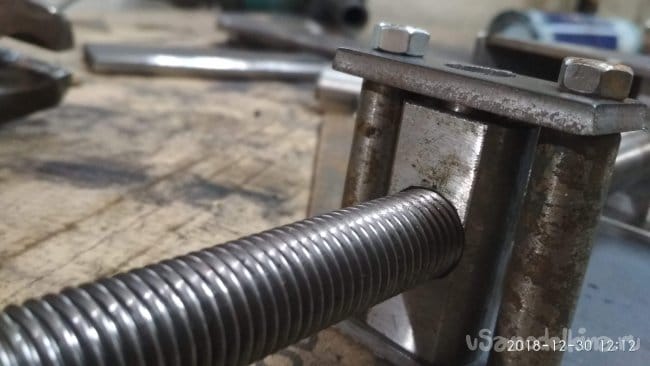

Сверлим отверстие диаметром 12 мм в обоих пластинах и устанавливаем в них упорный бочонок


Далее отпиливаю небольшую заготовку 20х50х3 и совместно с основанием сверлю отверстие диаметром 12мм и два по краям диаметром 6 мм

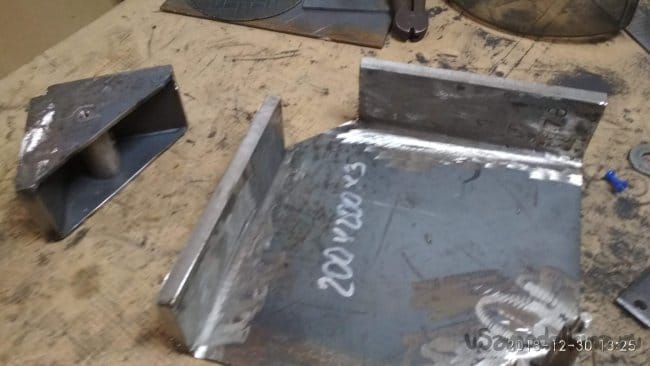

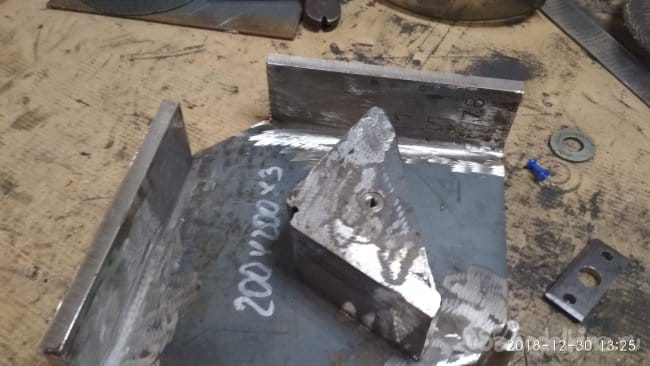

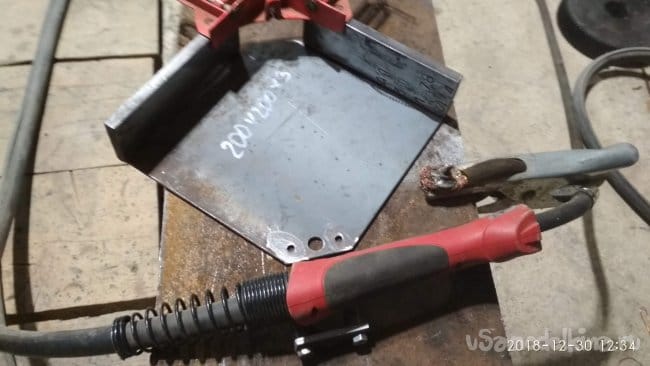

Теперь приступаю к сборке-сварке деталей между собой

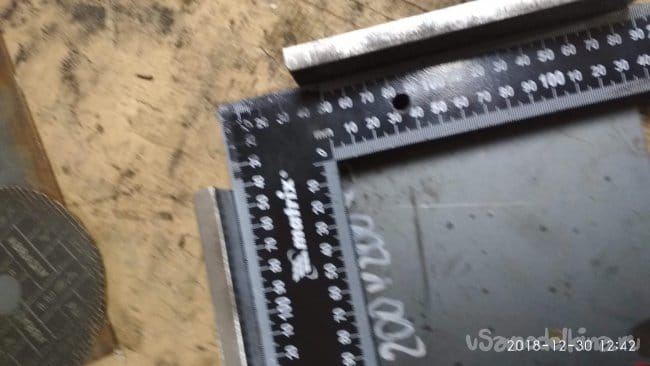

При сборке надо соблюдать особую внимательность и постоянно контролировать взаимное расположение деталей, после прихватки и проверке подкорректировать

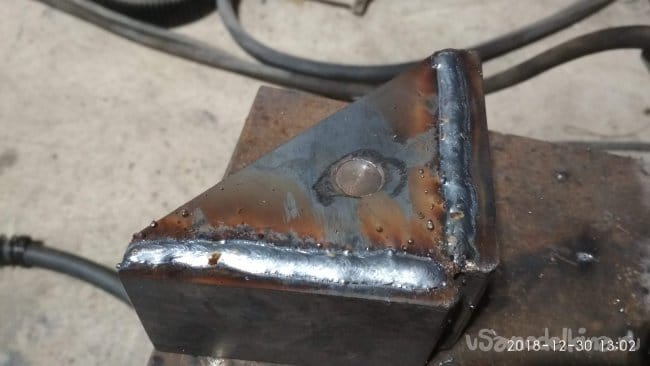

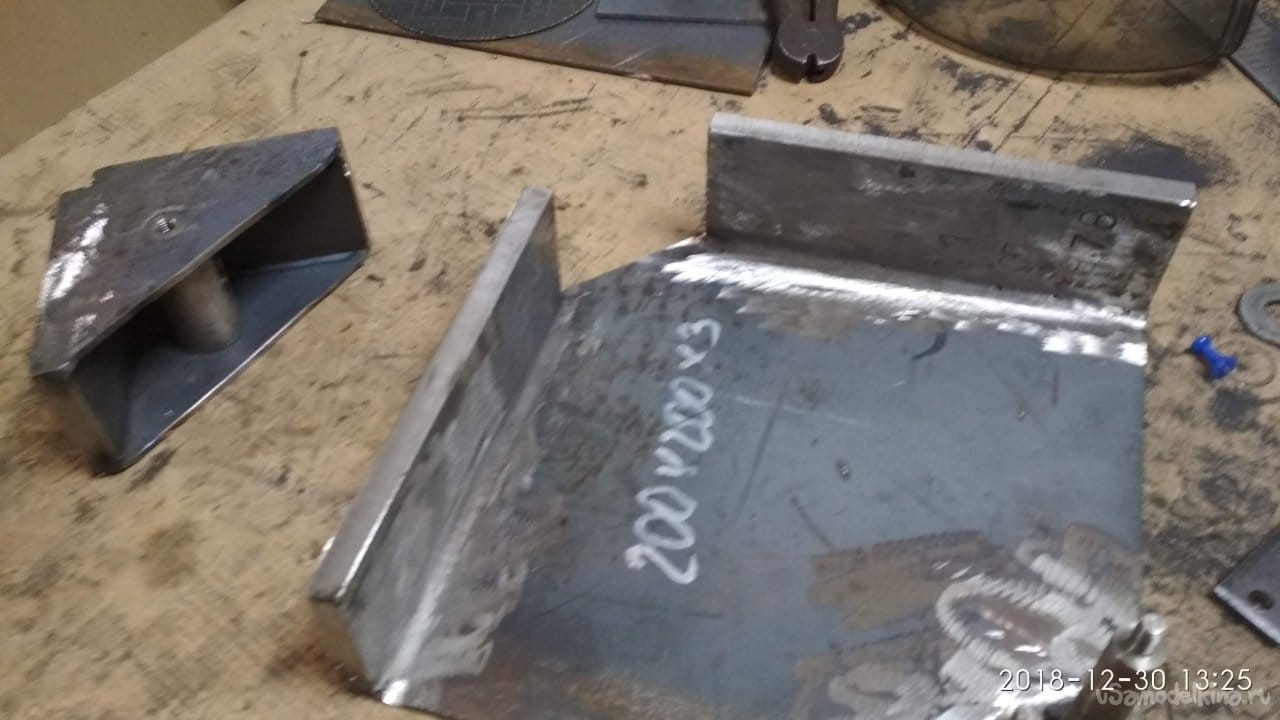

После сварки все швы зачистить болгаркой

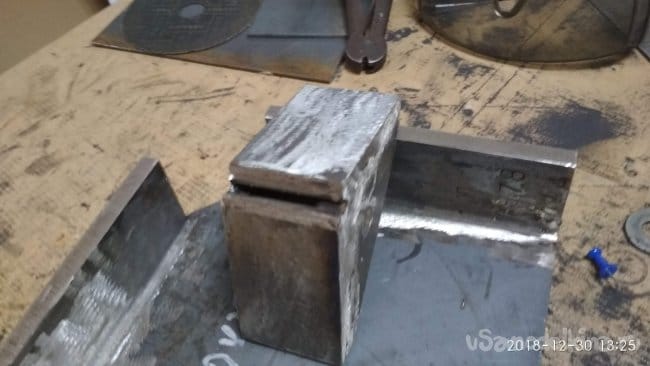

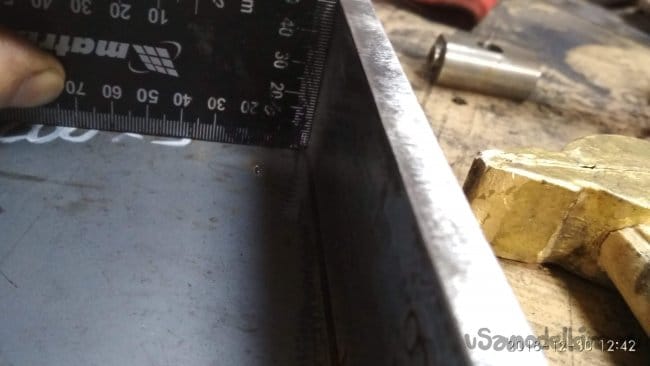

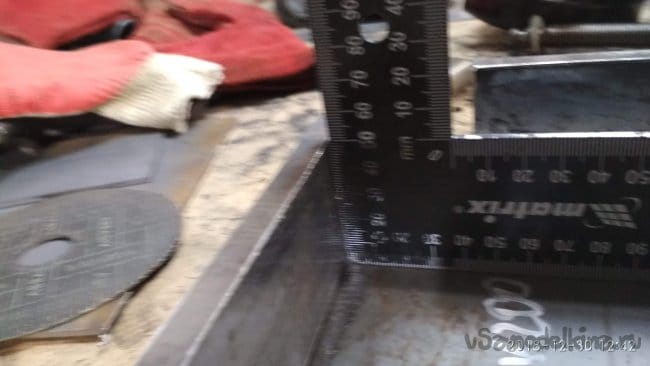

Особенно следует обратить внимание на шов между упором и основанием, там должен быть прямой угол или даже можно чуть утопить металл, для того, чтобы прямоугольная деталь опиралась на обе стенки без зазора

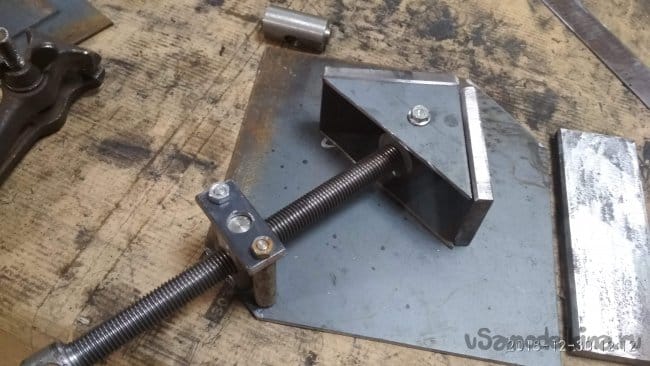

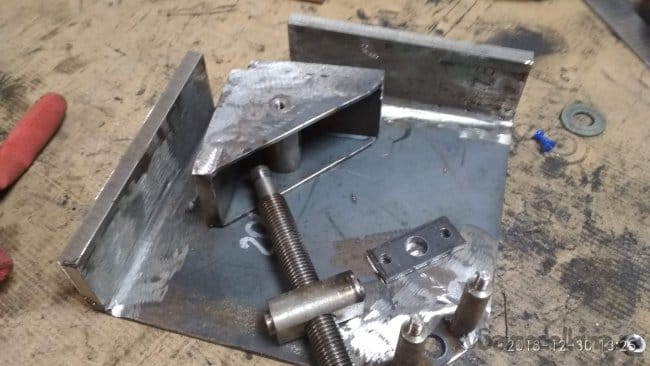

Далее все детали собираем в одну общую конструкцию

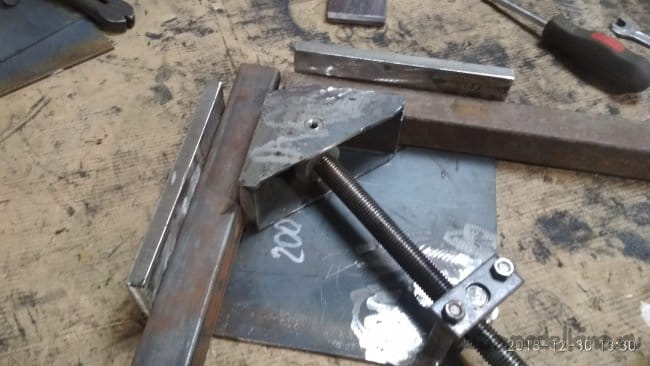

Пробуем зажимать детали, в данном примере кусочки профильной трубы


Результатом я очень доволен, сделал их сразу две штуки.
если что-то не понятно из фотографий, то в видео все так же подробно описано



Хороших вам идей и возможности их воплотить в жизнь.
