    Настольный фонтан из пластиковой бутылки, который работает без электричества


    Сегодня я расскажу вам, как сделать своими руками настольный фонтан, который работает без электричества.
    Это интересная игрушка, и в то же время научный опыт, наглядная демонстрация действия давления воздуха.

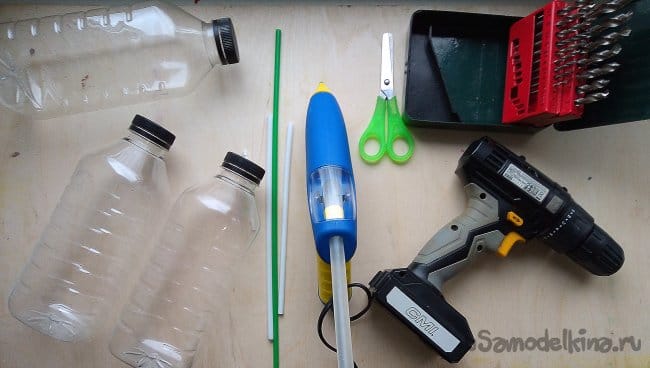

    Для изготовления фонтана нам понадобится:

    Расходные материалы:
    * 3 бутылки одинакового объёма с широким горлышком (я использовал от морса вкусвилл)
    * пластиковые трубочки (я использовал палки-трубки от воздушных шариков)
    * немного пластилина

    Инструменты:
    * термо-клей-пистолет
    * шуруповёрт (или дрель)
    * набор свёрел
    * ножницы или ножик.

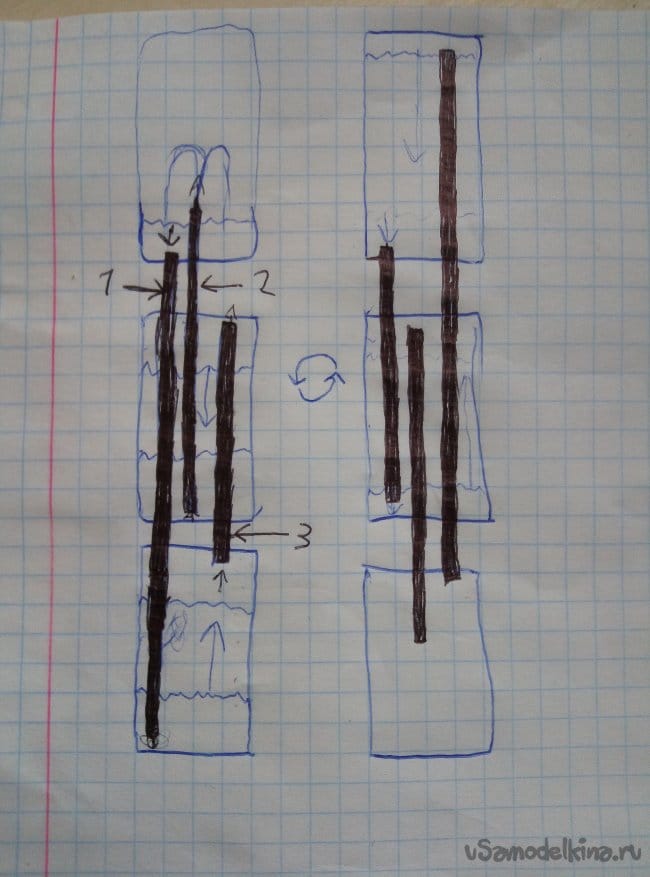

    Фонтан работает так: вода из верхней бутылки стекает вниз по трубе № 1, и в нижней бутылке поднимается давление воздуха.
    Из нижней бутылки давление воздуха переходит по трубе № 3 в среднюю бутылку.

    Давление воздуха выталкивает воду из средней бутылки наверх по трубе № 2, и образуется фонтан.
    Дальше вода стекает вниз по трубе № 1.

    Так продолжается до тех пор, пока в средней бутылке не закончится вода.

    Когда это происходит, надо перевернуть всю конструкцию, и тогда вода потечёт по трубе № 3 обратно во вторую бутылку.
    После этого надо опять перевернуть конструкцию обратно, и всё начнётся сначала.



    Приступаем к изготовлению фонтана

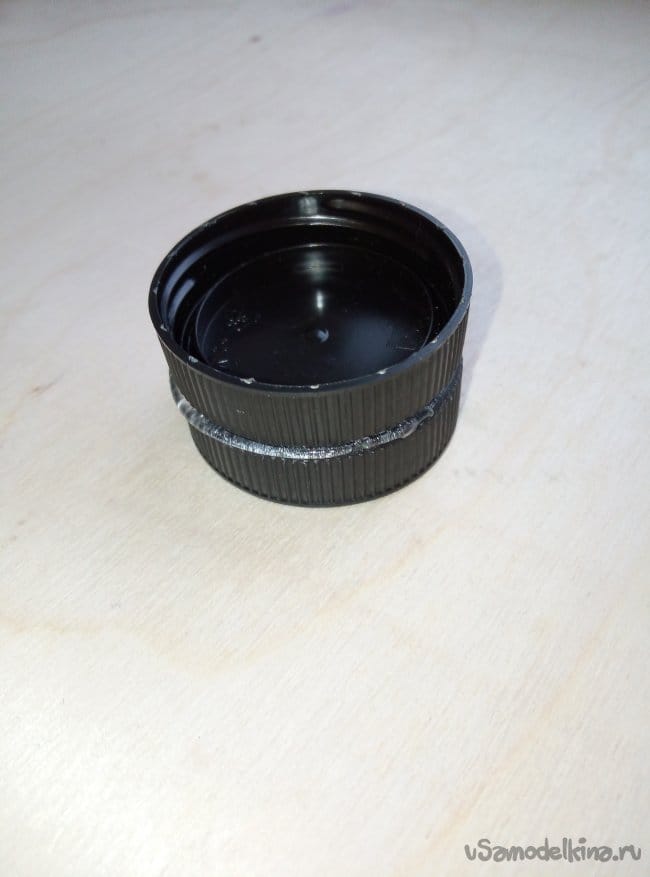

    1. Склеиваем клей-пистолетом две крышки, как показано на фото:


    И ещё надо приклеить крышку к донышку бутылки, как показано на фото:


    P. S. В конечном счете, мне пришлось усилить эти соединения, так что лучше сделать это с самого начала.
    Вот столько клея надо намазать:

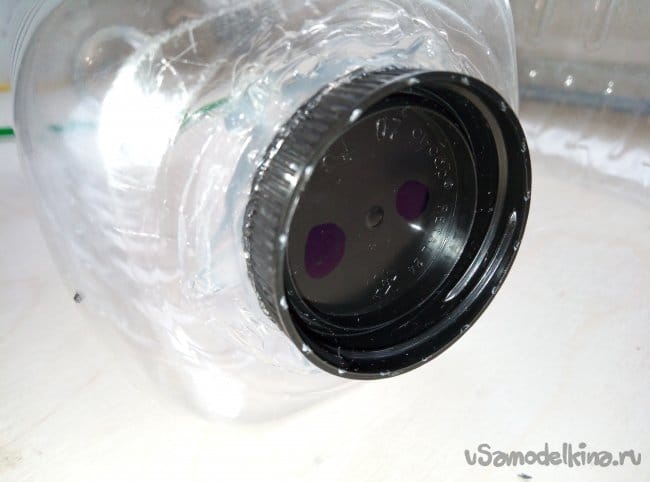

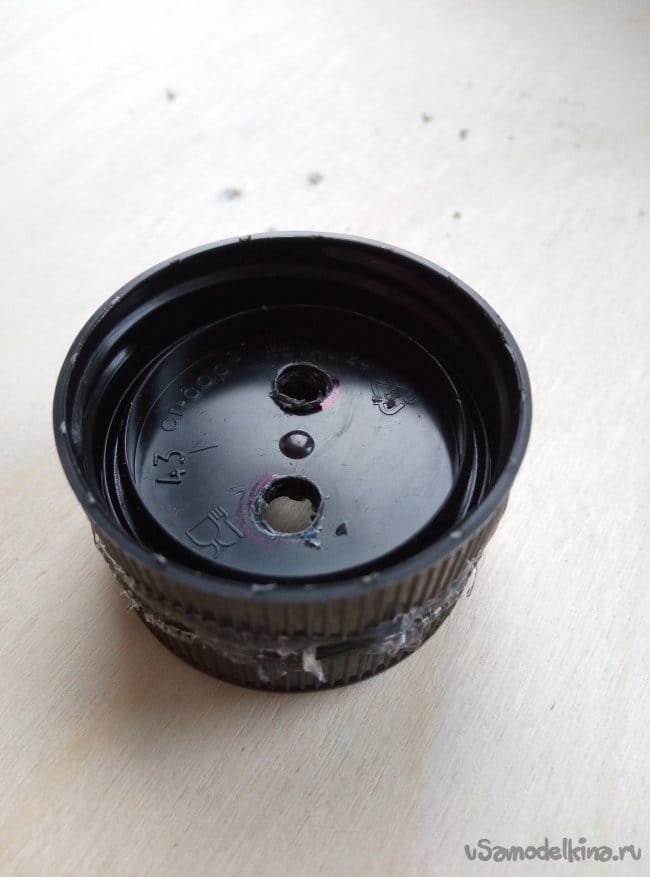

    2. Надо разметить и просверлить отверстия в крышках:

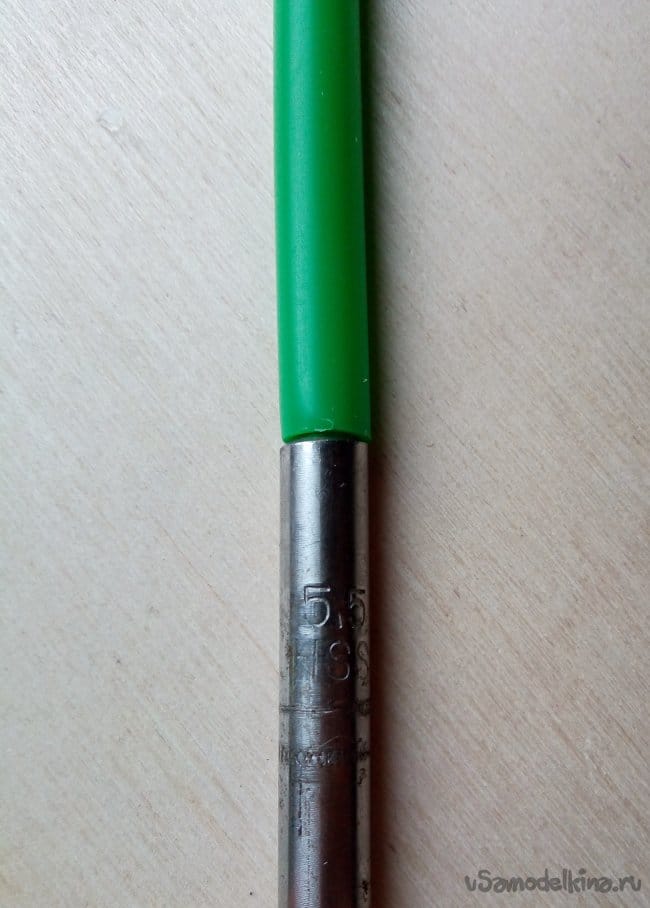

    Диаметр сверла должен быть такой же, как у трубки, которую вы используете. (У меня 5.5 мм)


    И то же самое на бутылке

    Это разметка перед тем, как просверлить.

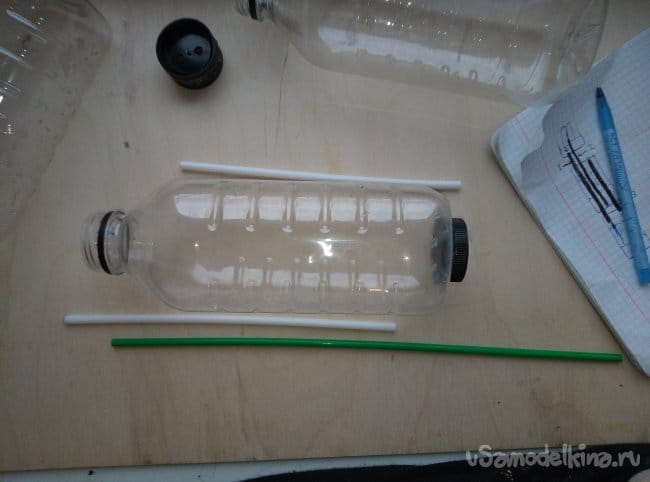

    3. Теперь надо нарезать трубки. Труба №1 должна быть длиной в две бутылки (нижнюю и среднюю), труба №2 длиннее средней бутылки на 3 - 7 см, и труба №3 должна быть длиной примерно со среднюю бутылку.

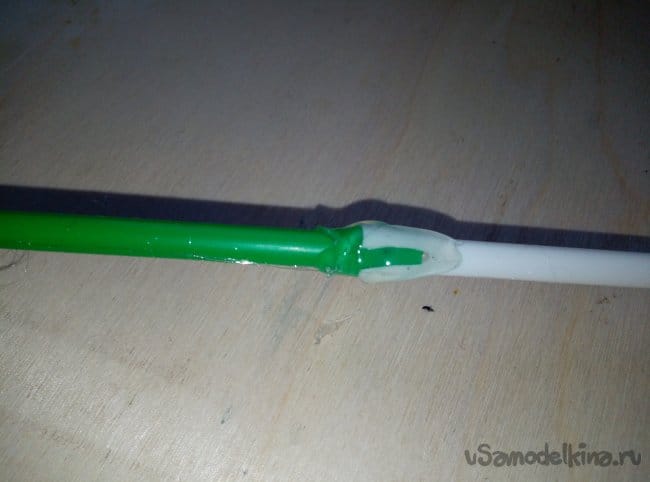

    Желательно, чтобы внутри средней бутылки трубы были без стыков, а за её пределами трубы можно удлинять. Например, так:

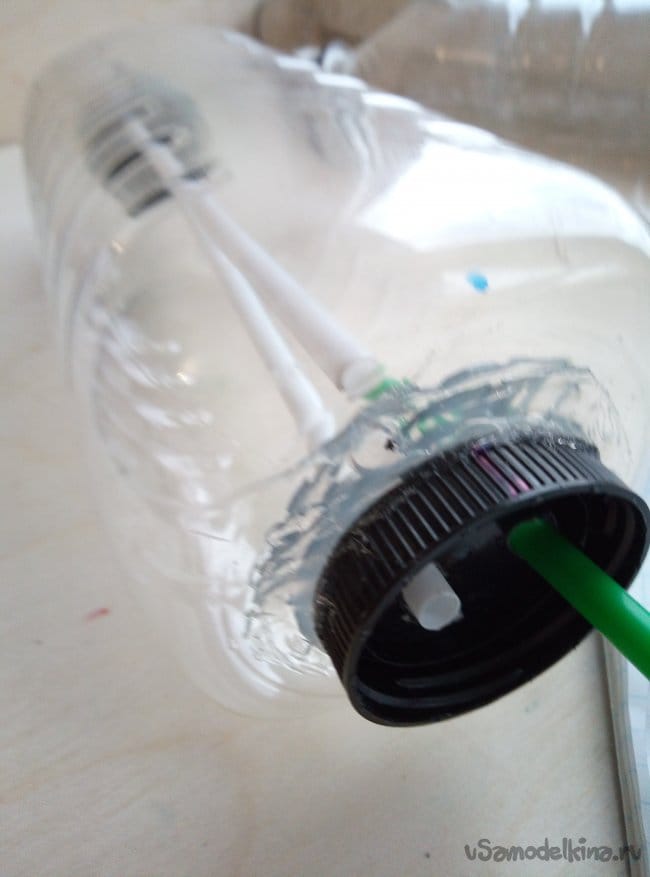

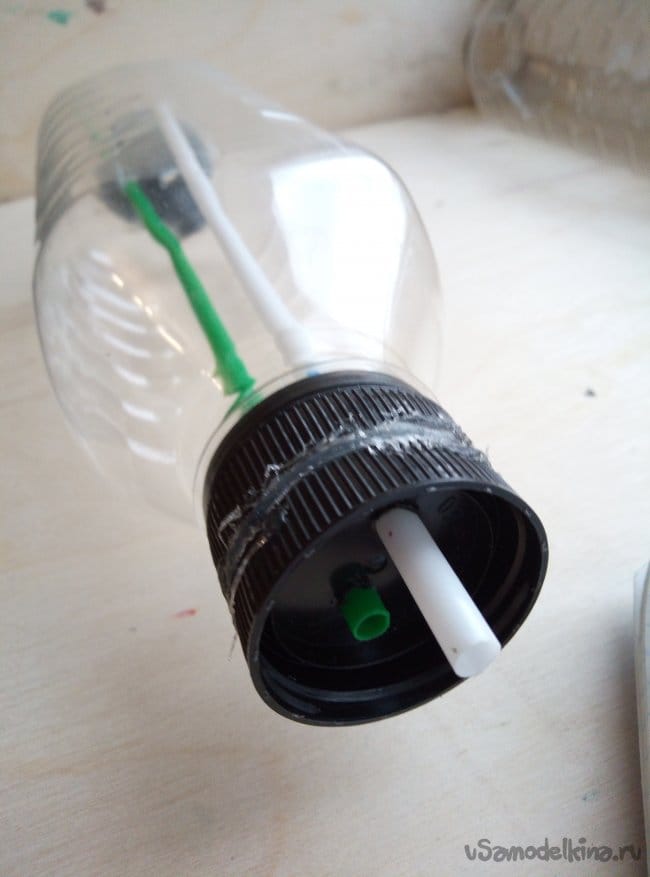

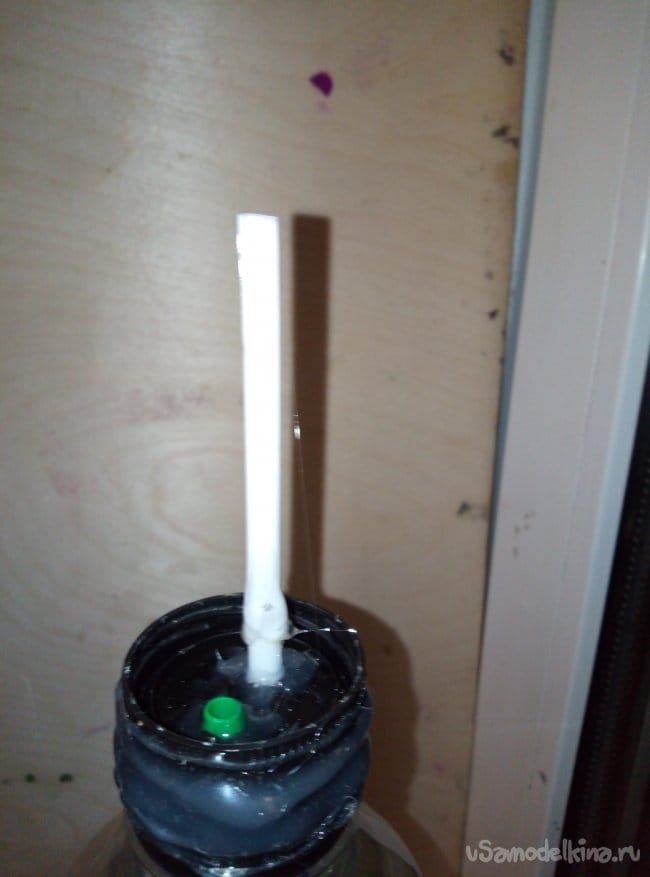

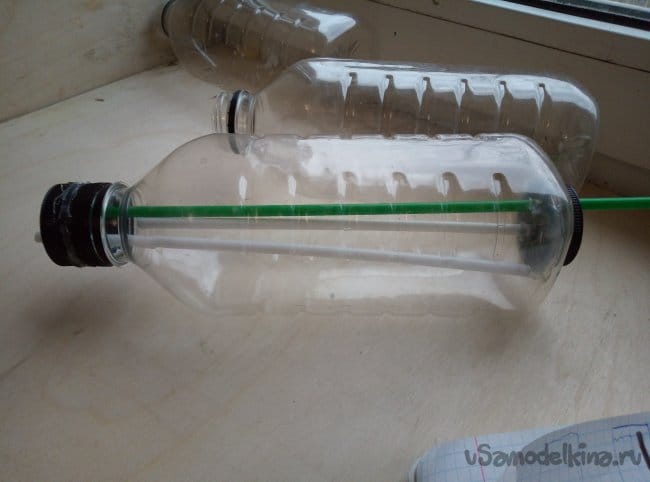

    4. Теперь трубки вставляем в отверстия, которые мы просверлили ранее.

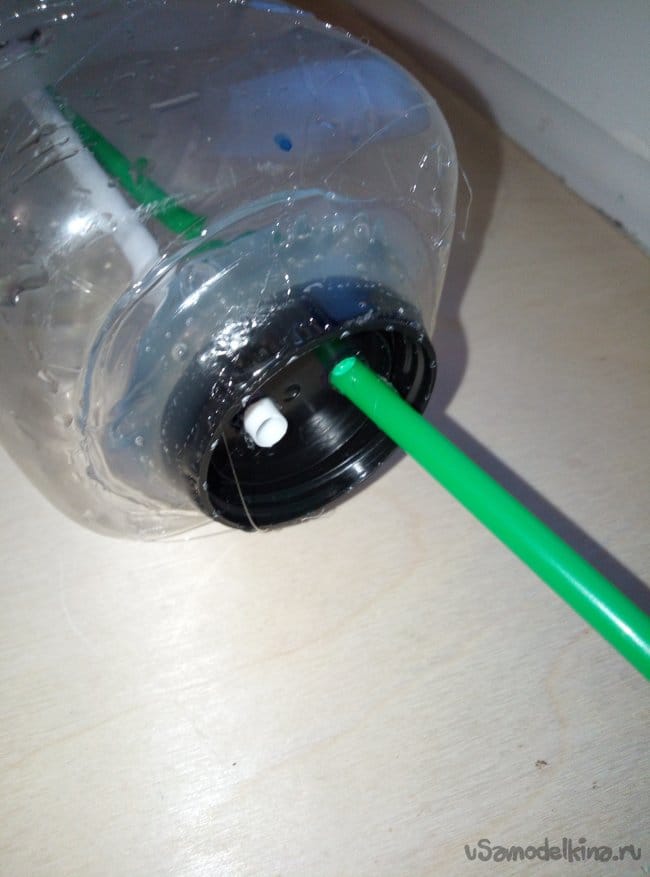

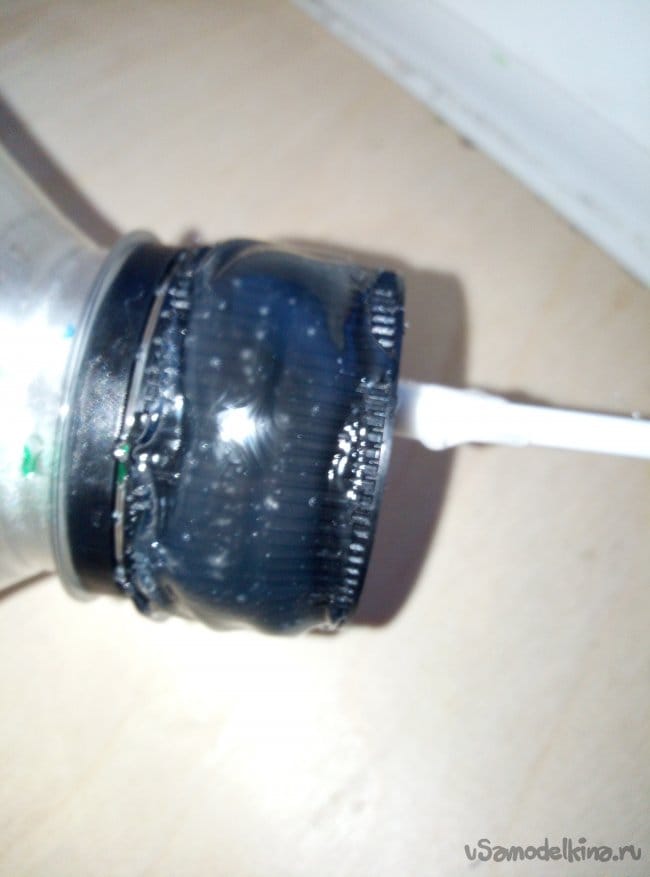

    5. Герметизируем стыки


    Важно, чтобы клей не остался на резьбе. Иначе крышка будет не герметична.

    И то же самое снизу.

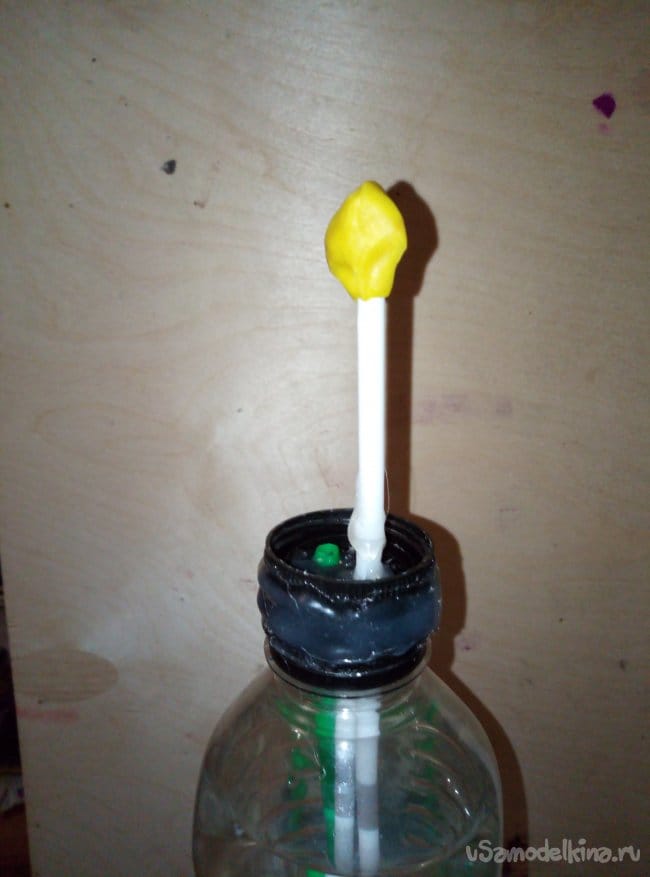

    6. Налепляем сверху пластилин


    Теперь надо проткнуть в пластилине отверстие диаметром 1 - 3 мм.

    Правило: чем меньше отверстие - тем выше струя, и тем дольше работает фонтан на одном цикле.

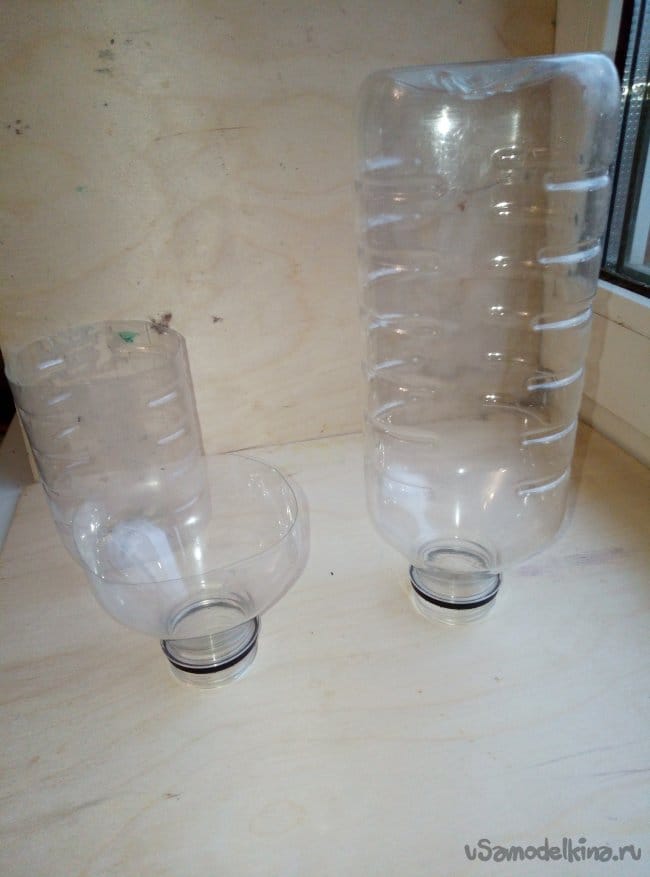

    7. Надо выбрать, будет фонтан открытым или нет. Если фонтан будет открытым, то верхнюю бутылку надо разрезать, а если закрытым, то ничего резать не надо.

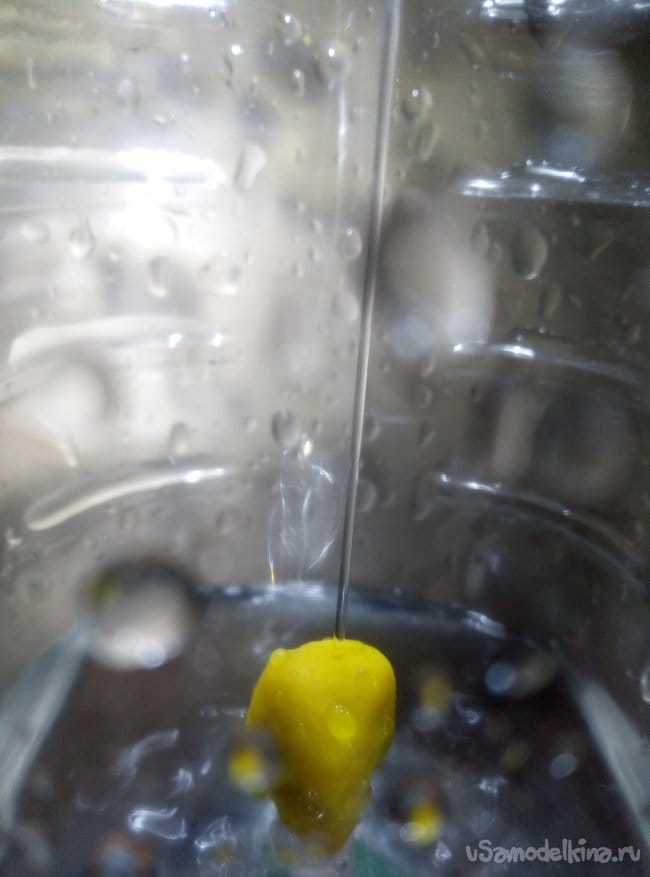

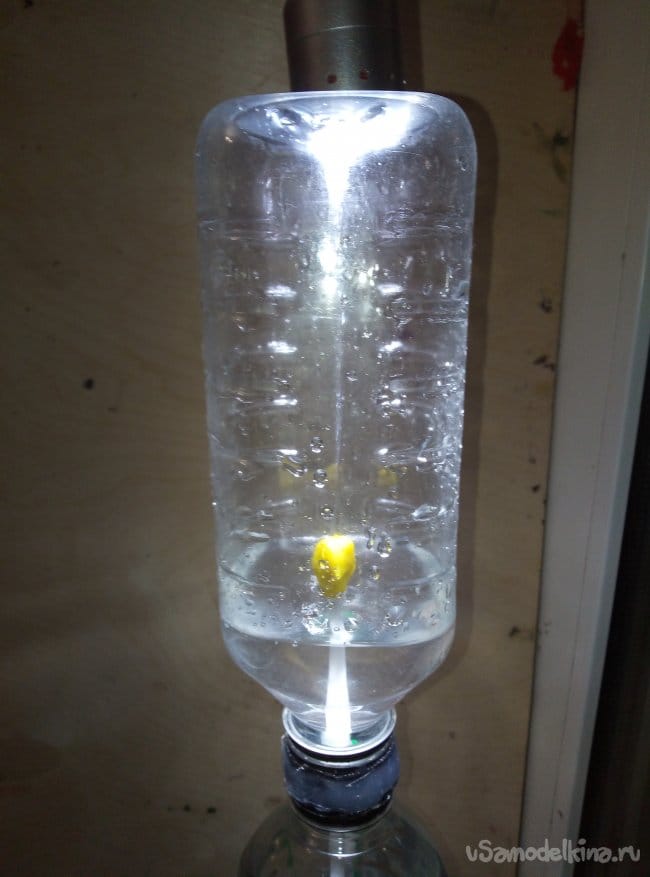

    Если фонтан внутри бутылки, (то есть закрытый), то он не брызгается, не проливается, и очень просто сделать подсветку.

    8. Наполняем фонтан водой.
    Настольный фонтан из пластиковой бутылки, который работает без электричества

    Воду можно подкрасить краской от фломастера. Но мне больше понравилось с обычной, некрашеной водой.

    Нужно, чтобы нижняя бутылка была заполнена полностью, а верхняя примерно так:

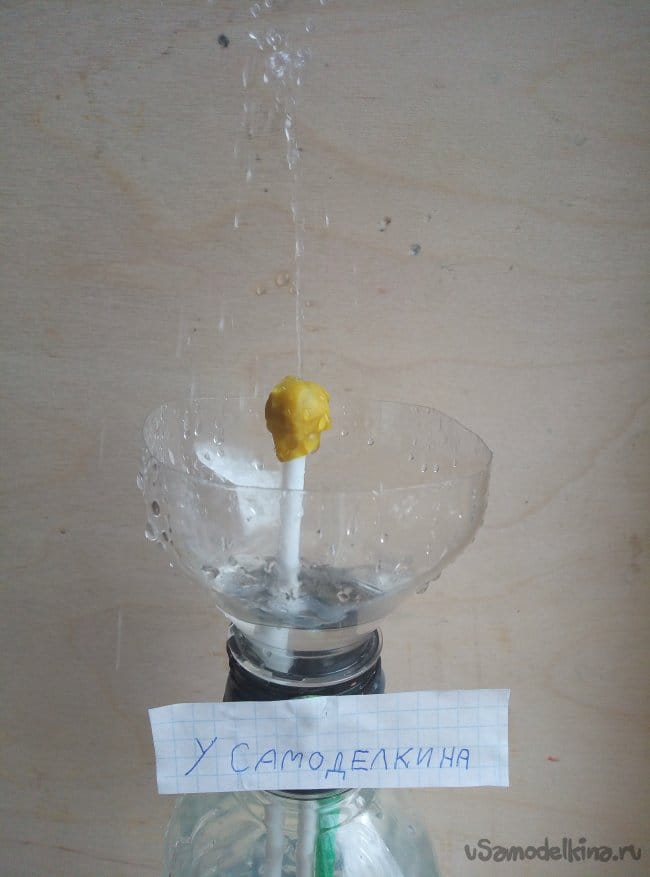

    Фонтан готов!

    Теперь надо перевернуть конструкцию и подождать, пока вода перетечёт из нижней бутылки в среднюю. Потом переворачиваем всю конструкцию обратно, и фонтан заработает.

    Когда струя фонтана становится низкая, надо перевернуть конструкцию и подождать, пока вода перетечёт из нижней бутылки в среднюю, а затем опять переворачиваем всю конструкцию обратно, и фонтан заработает снова. Это один цикл.

    Советы:

    Если фонтан открытый, то при перевороте надо подставлять снизу ёмкость (например, оставшуюся часть бутылки) - из фонтана будет течь вода. В качестве верхней емкости для открытого фонтана можно использовать отрезанное горлышко от пятилитровой бутылки, будет меньше брызг.

    Термоклей - не очень надёжная вещь. Наверное, вместо него можно использовать что-то ещё. Может быть, силиконовый герметик. Но термоклей можно применить очень быстро и без каких-либо проблем.

    Чем шире трубки, и чем больше разница между уровнем воды в средней и нижней бутылке, тем сильнее напор воды.

    Если фонтан работает хуже, чем обычно, надо проверить герметичность.

    Отверстие в пластилине нет смысла делать меньше, чем 1 мм.

    Резьбу на крышке средней бутылки можно залить термоклеем.

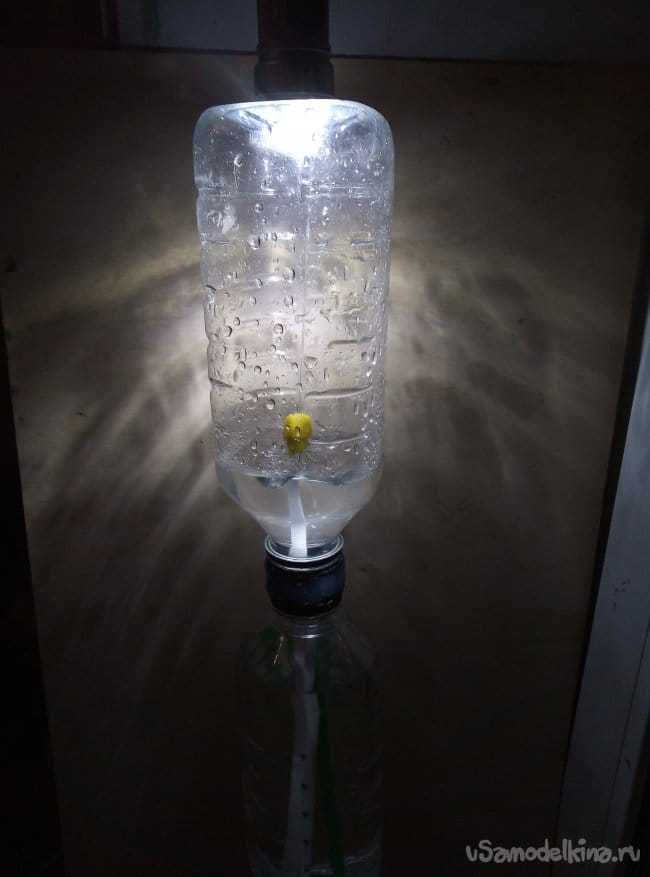

    В качестве подсветки я использовал фонарь, поставленный светодиодами вниз.
