    Водоворот в бутылке, электрический


    Всем привет, в этой статье я покажу с подробностями и норм фото, как сделать электрический водоворот(торнадо) в бутылке. Водоворот будет образовываться за счёт того, что мотор будет раскручивать воду, и под действием центробежных сил вода прижимается к стенкам бутылки, образуя воронку.

    Для этой самоделки понадобятся:
    Расходники:

    • Бутылка прозрачная без рельефа (от молока, например)
    • Бутылка с плотным пластиком, без рельефа сверху, 0,5 л (от йогурта)
    • Клей для клей-пистолета
    • Изолента (не очень важно)
    • Мотор постоянного тока (из р/у машинки, например)
    • Небольшой источник питания 3,5-4,5 вольт (у меня акб 3,7v)
    • Провода
    • Припой
    • масло смазочное(если мотор не смазан)

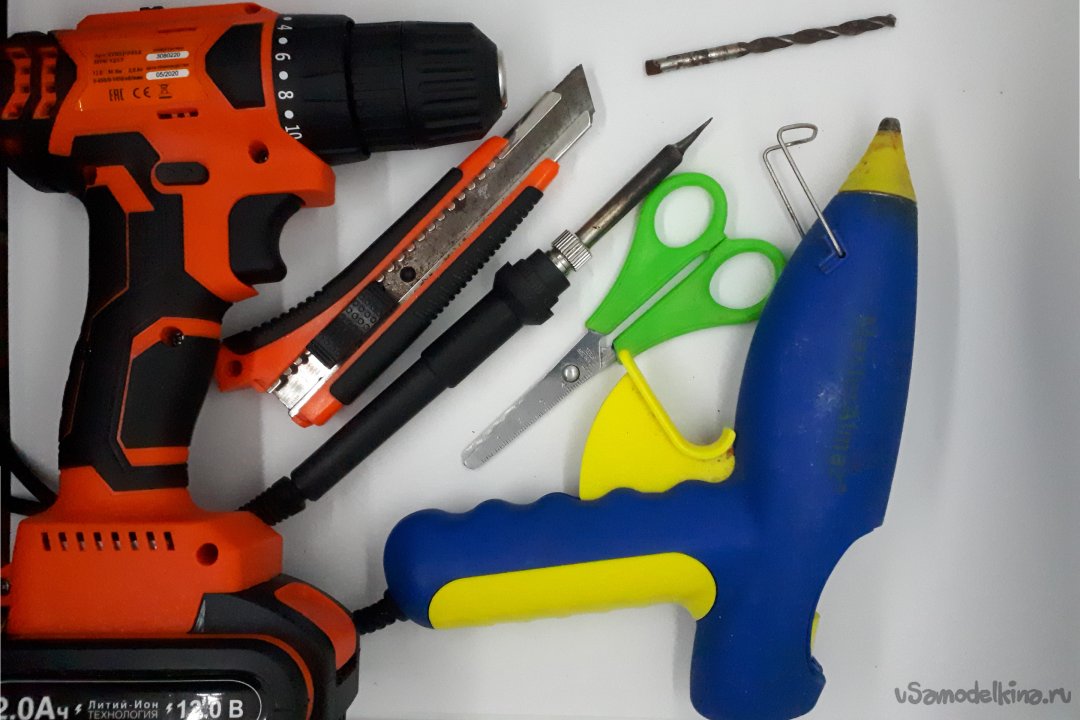

    Инструменты:

    • Канцелярский ножик (подойдёт любой острый)
    • Ножницы
    • Свёрла (6 мм)
    • Ненужная деревяшка
    • Шуруповёрт
    • Термо-клей-пистолет
    • средство измерения

    Шаг 1
    Делаем основу

    В моём случае бутылка покрыта термоусадочной этикеткой, её легко снять:

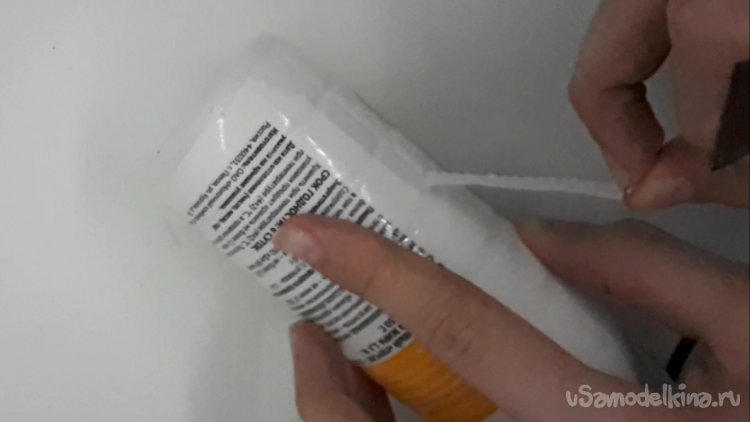

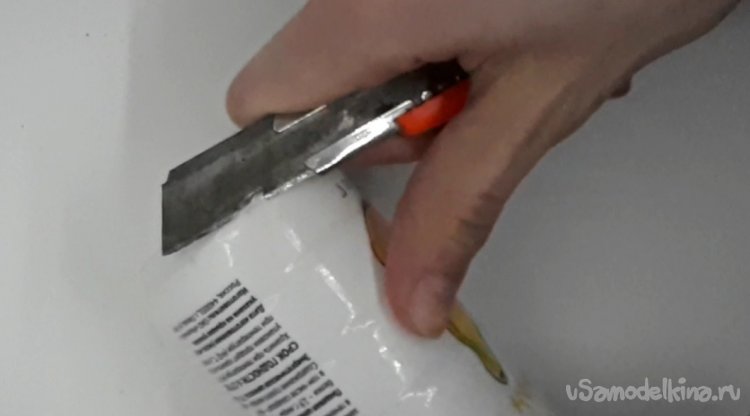

    1. Сначала в месте с утолщением этикетки подрезаем ножиком;

    Потом просто тянем за этот надрез, после чего она снимется без проблем.

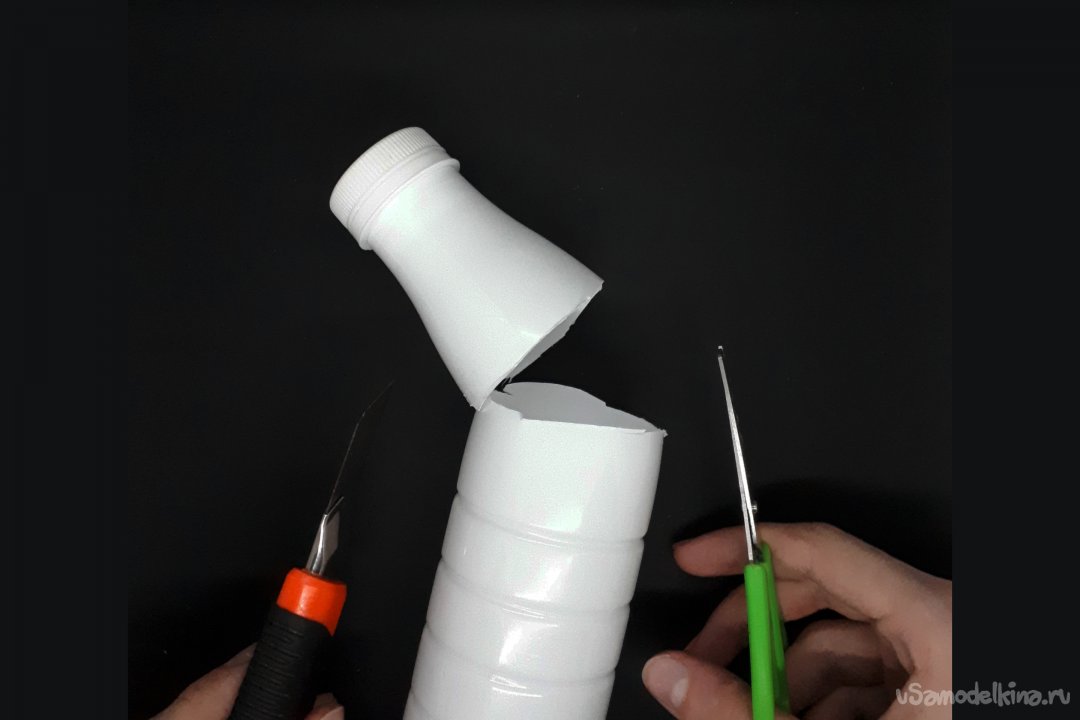

    2. Грубо отрезаем бутылку ножиком и ножницами на расстоянии 6-7 см от кольца (либо чуть дальше от того места, где горлышко бутылки перестаёт расширяться, в зависимости от размера бутылки, элемента питания, выключателя и мотора), и забираем горлышко, низ убираем куда подальше, точнее, из него можно потом вырезать лопасти.

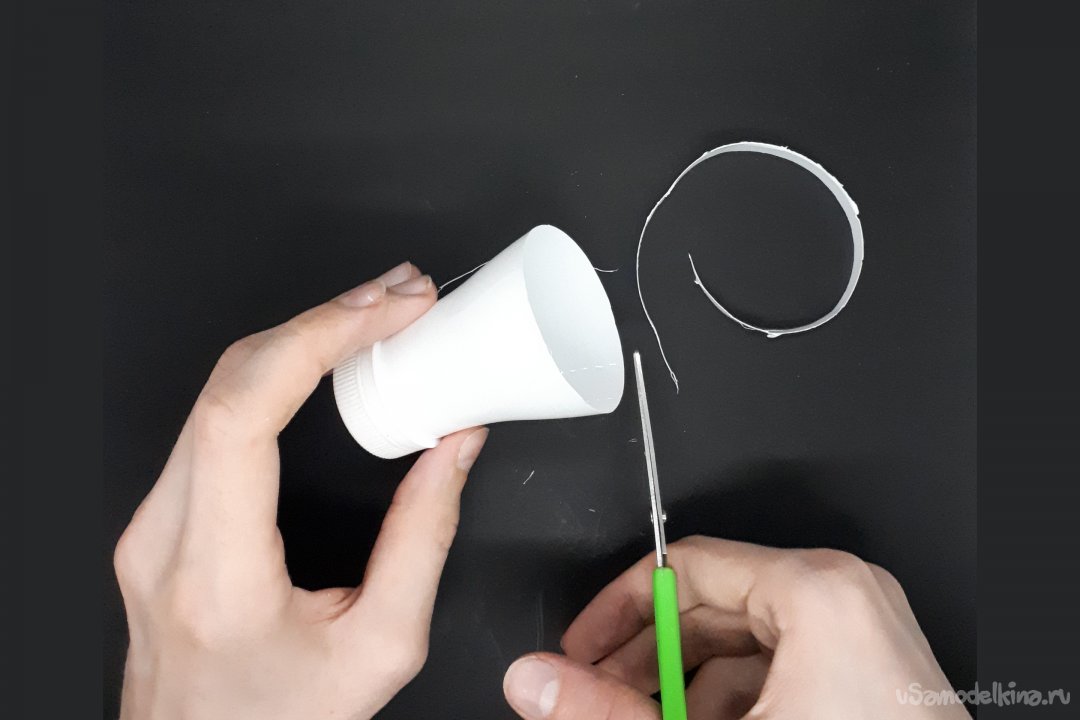

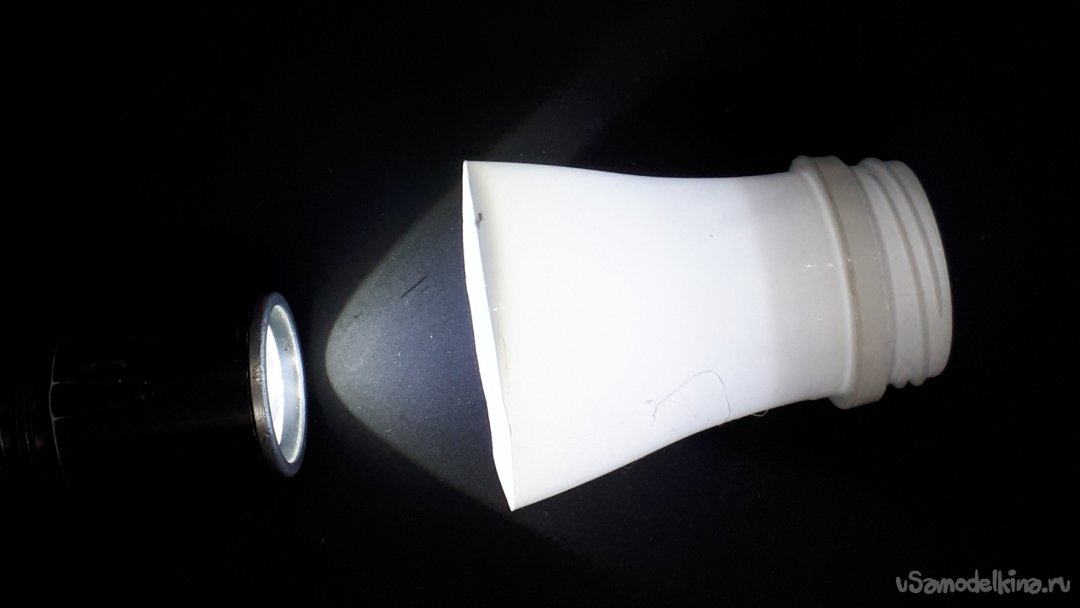

    3. Аккуратно подравниваем ножницами срез верха бутылки, чтобы на ровной поверхности конструкция не шаталась, на фото промежуточный результат.

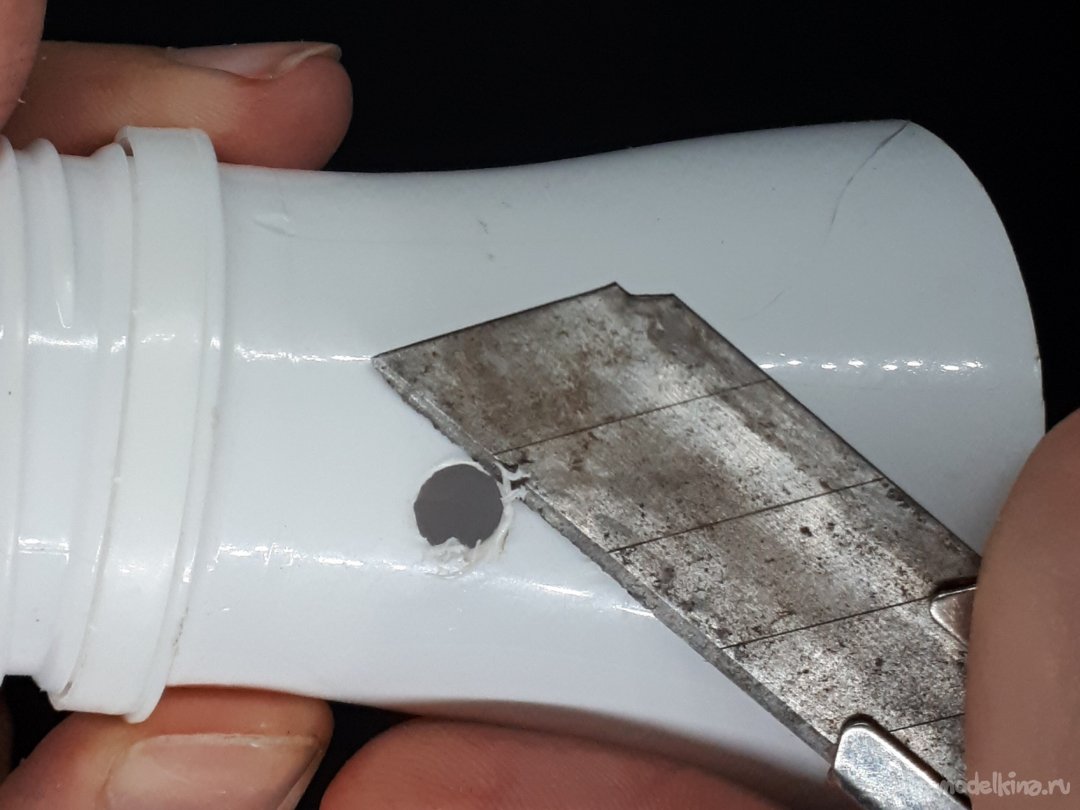

    4. Берём основу, и если у вас те же расходники, что и у меня, то сверлим отверстие под диаметр вашего выключателя(у меня 6 мм) чуть ниже края утолщения(если у вас другой мотор, сверлить нужно на таком расстоянии, чтобы выключатель не касался мотора). В месте сверления можно сделать дырочку ножом, без этого отверстие сверлить очень долго.

    5. зачищаем края дырки от заусенцев

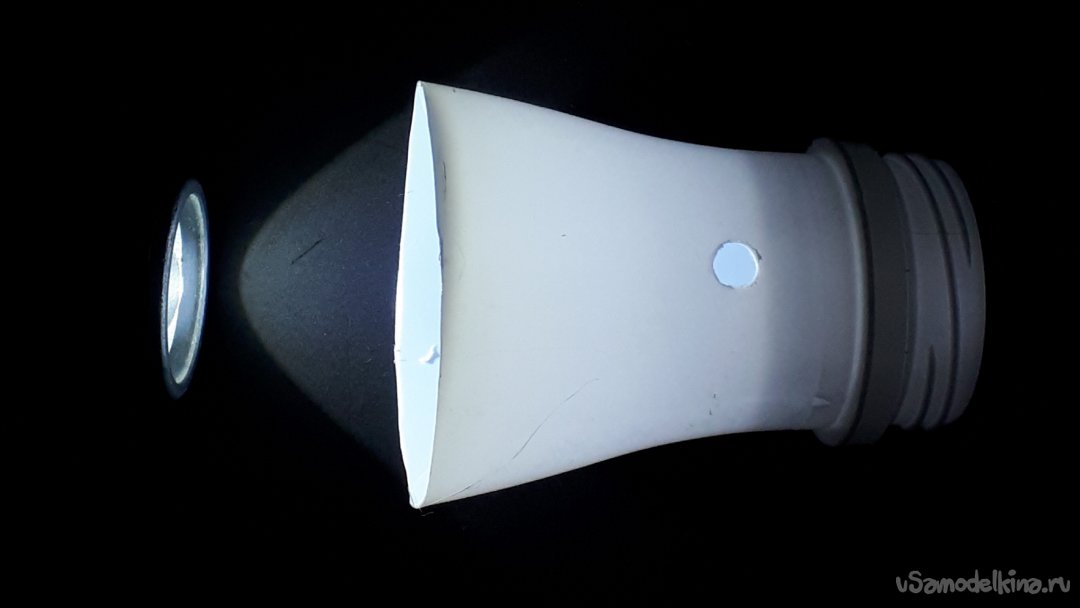

    Примерно такой результат требуется:

    Шаг 2
    Соединяем мотор с крышкой

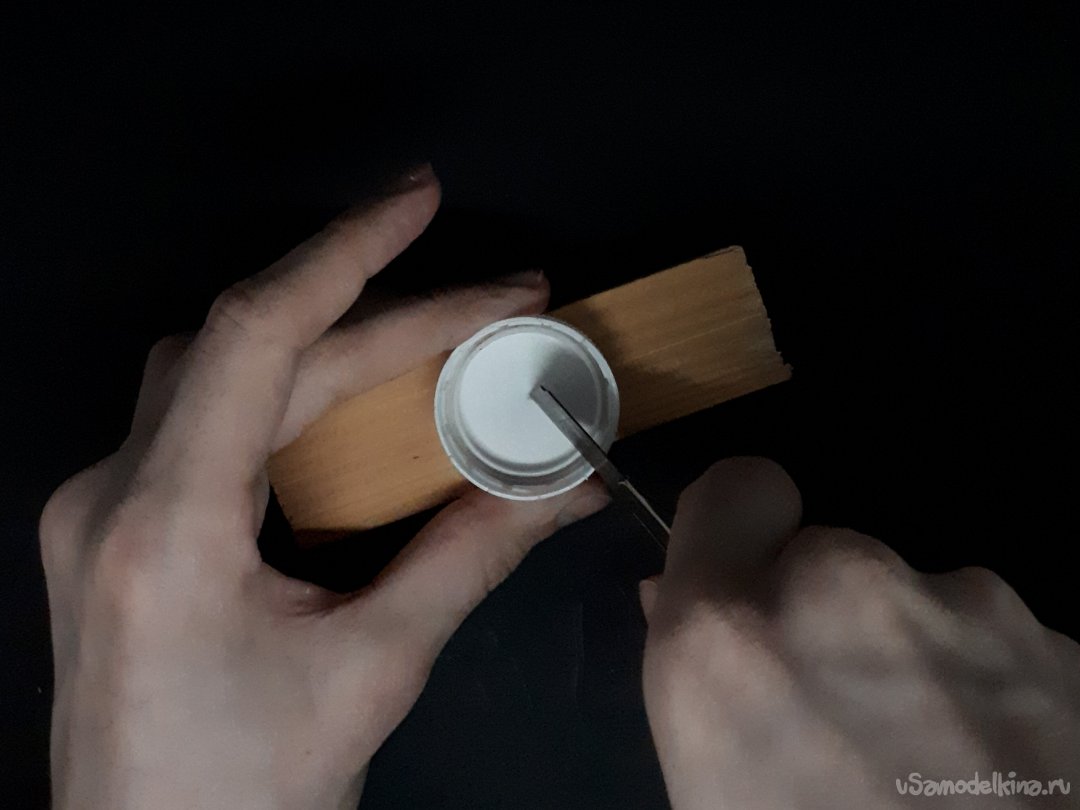

    1. Берём крышку, и ножиком примерно отмечаем центр (особая точность не важна),

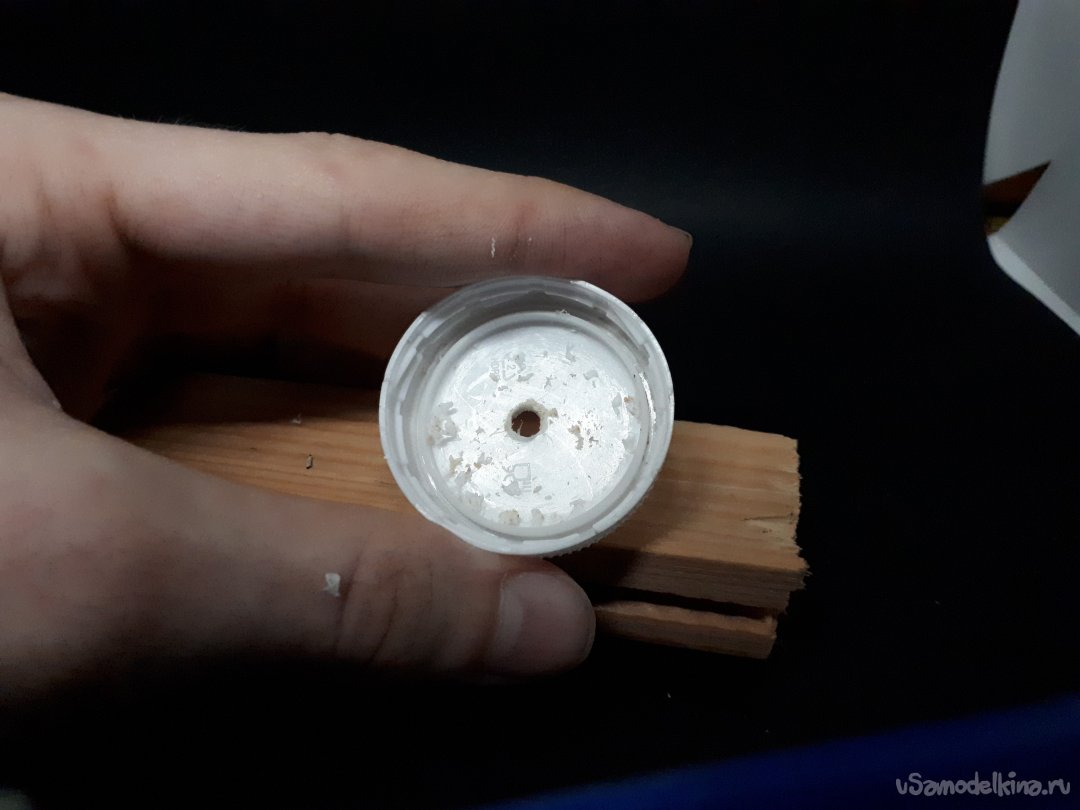

    2. Кладём крышку на ненужную деревяшку, и сверлим под диаметр мотора, в моём случае 6 мм.

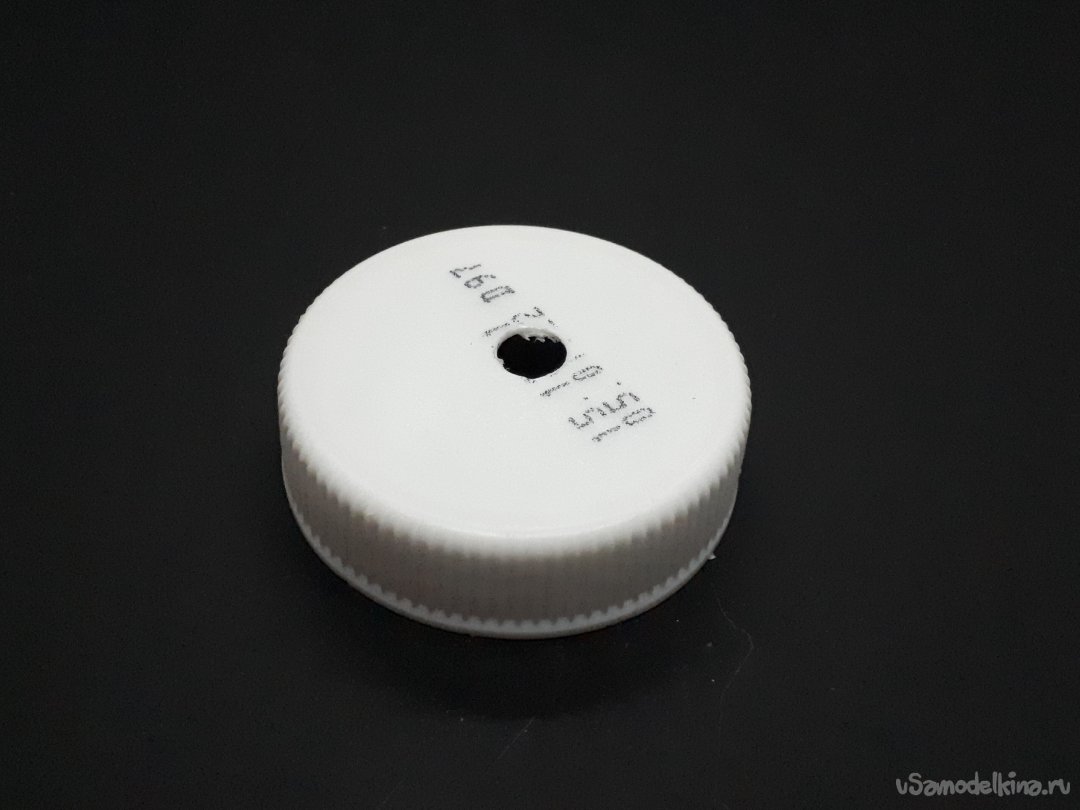

    3. Зачищаем ножиком заусенцы(без энтузиазма), вот так примерно должно получится

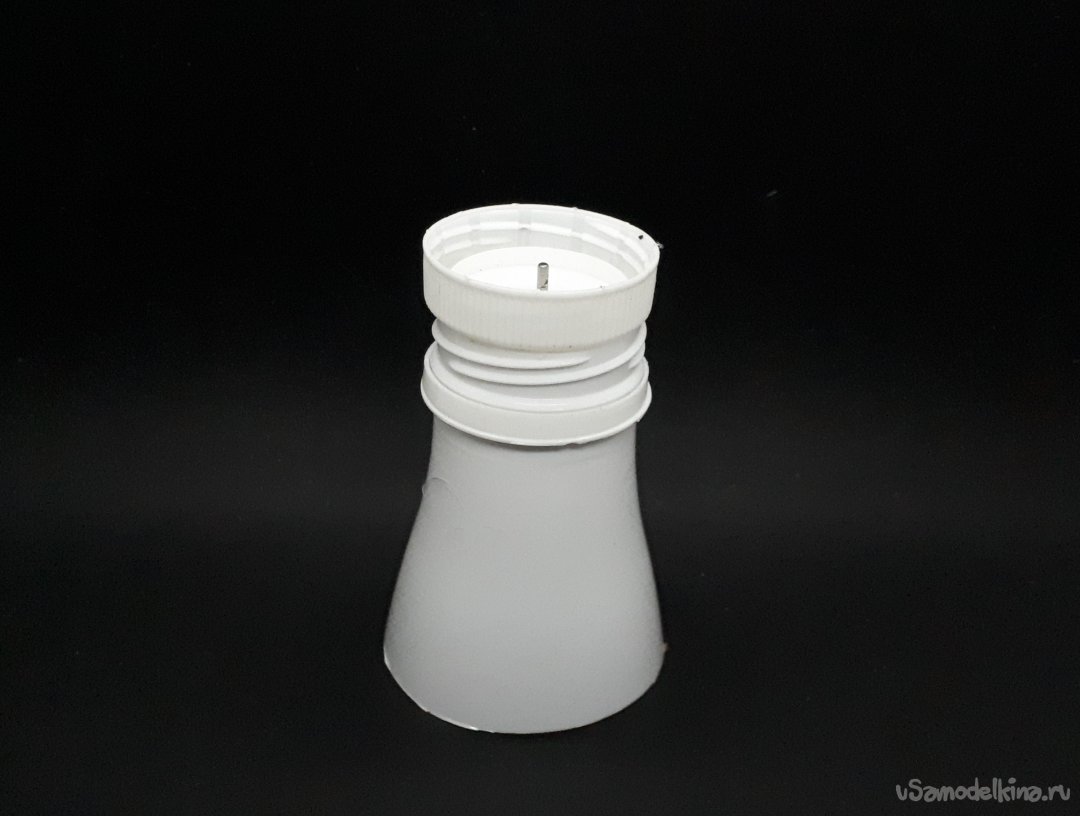

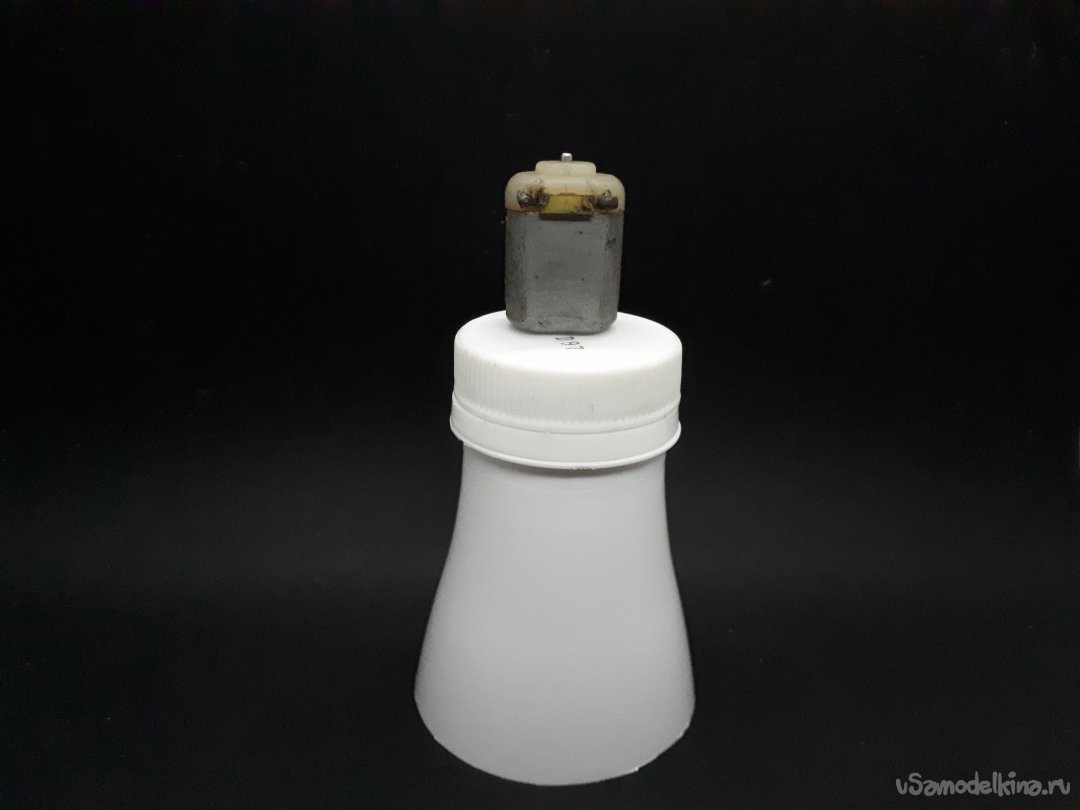

    4. Накручиваем крышку на основу и вставляем мотор в дырку

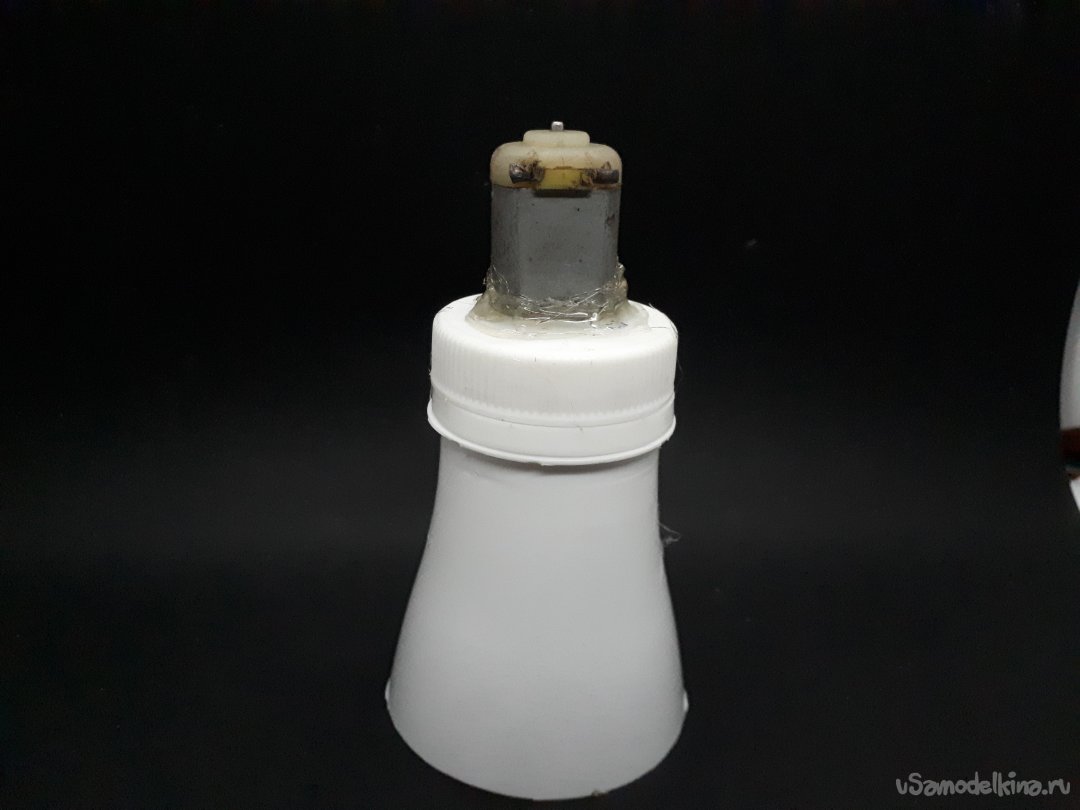

    5. Приклеиваем мотор клей-пистолетом, прижимать не нужно, но нужно, чтобы мотор стоял ровно. (если сильно прижать, то когда перестанет идти нажим, клею придётся противостоять силам упругости, и мотор может отвалиться)

    Примечание: Лучше не переборщить с клеем, поскольку в перевёрнутом виде крышка должна плотно прилегать к краю резьбы, и не обязательно наносить термо-клей по всему периметру, так как место стыка крышки и мотора герметично и без клея.

    Также при желании можно нанести клей с внутренней стороны крышки, но это не имеет смысла, если отверстие ровное. (у меня на некоторых фото это есть, потому что я экспериментировал, но пришёл к выводу, что в этом нету смысла)

    Шаг 3
    Пайка
    i Спаивать нужно по такой схеме:
    Водоворот в бутылке, электрический

    По сути, просто нужно подсоединить мотор к батарейке с выключателем, а также, если у вас аккумулятор, вывести 2 провода, для возможности подзарядки без разбора конструкции.
    Думаю, объяснять, как паять, в статье про водоворот особого смысла нет, но если у вас не получается, могу посоветовать: используйте флюс(любой не канифольный), а также припой без канифоли внутри.

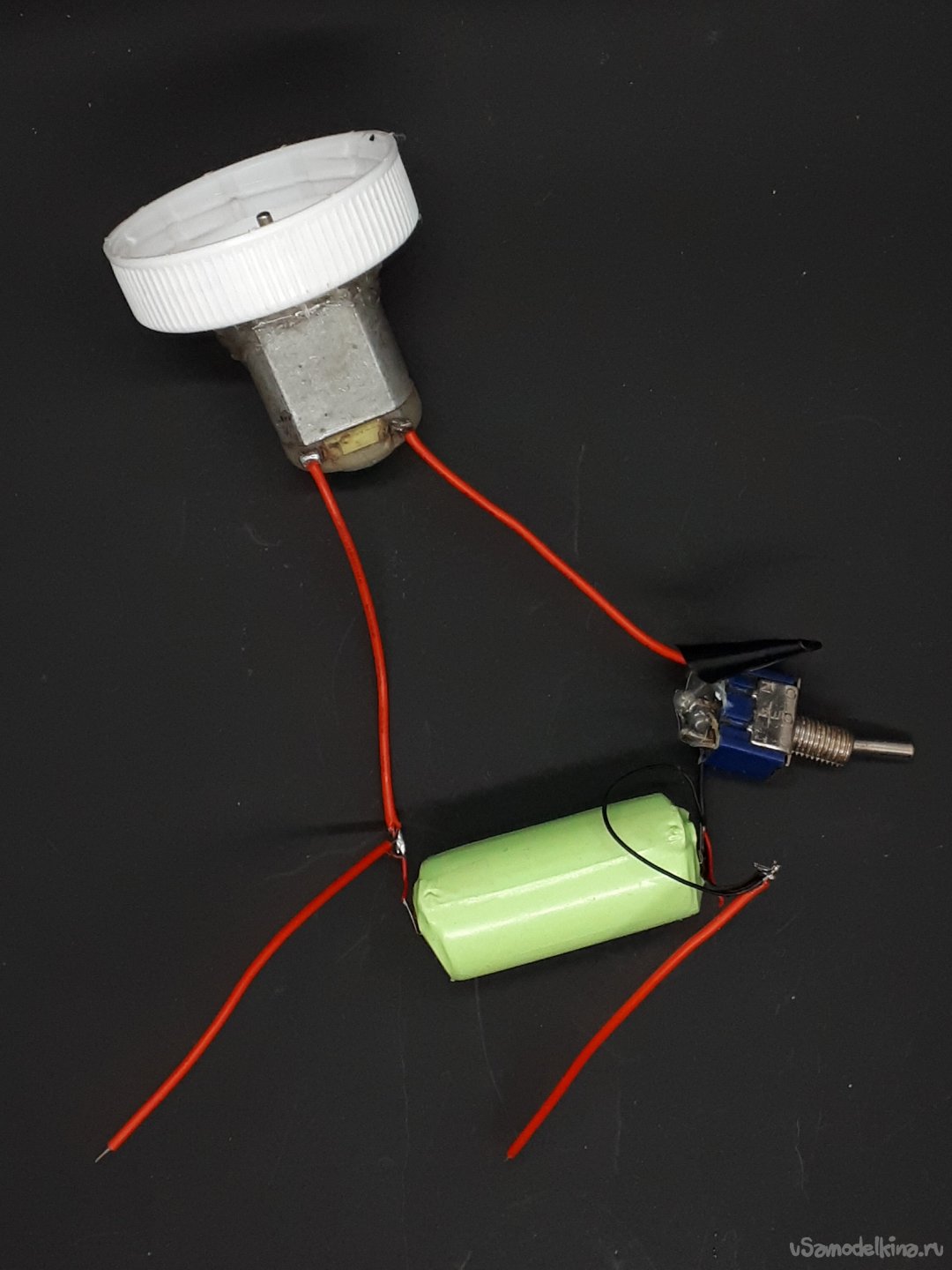

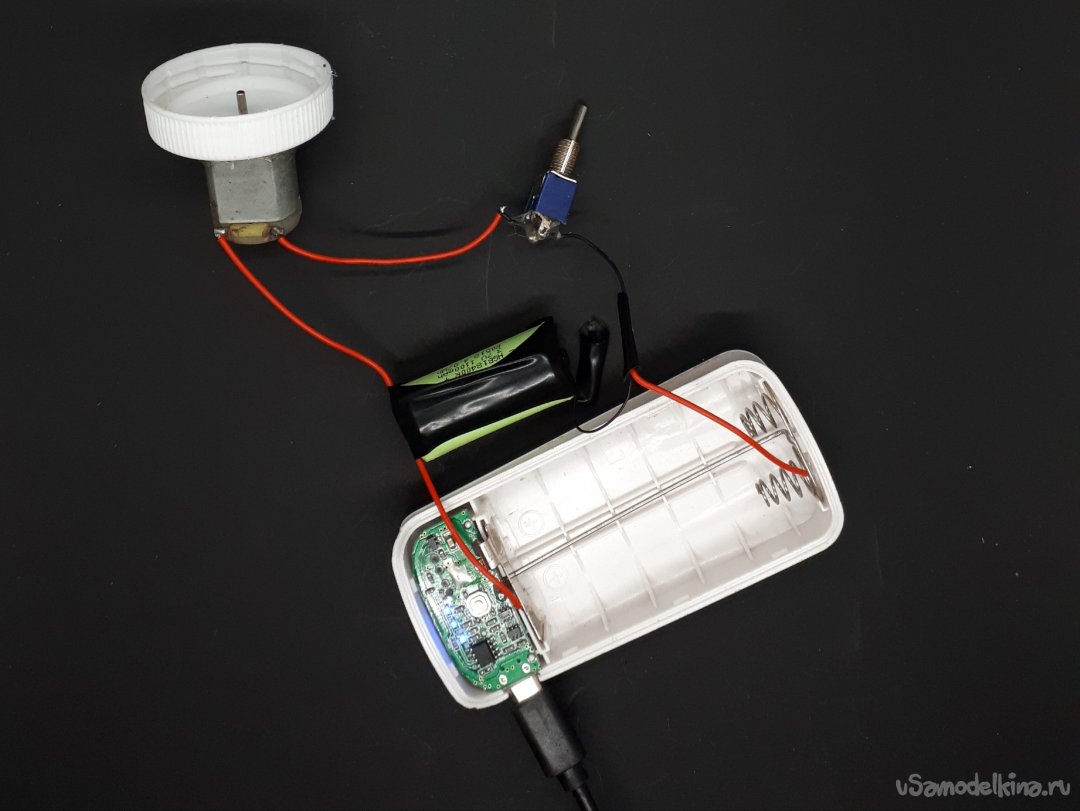

    1. Вот так у меня получилось(один из проводов чёрный, его плохо видно)

    i Вот способ подзарядки (главное, +- не перепутать..)

    2. Тестируем, проверяя, что всё работает как надо (в одном положении выключателя мотор должен крутиться, в другом нет), и добавляем изоленты по вкусу.

    Шаг 4
    Собираем всё в единую конструкцию

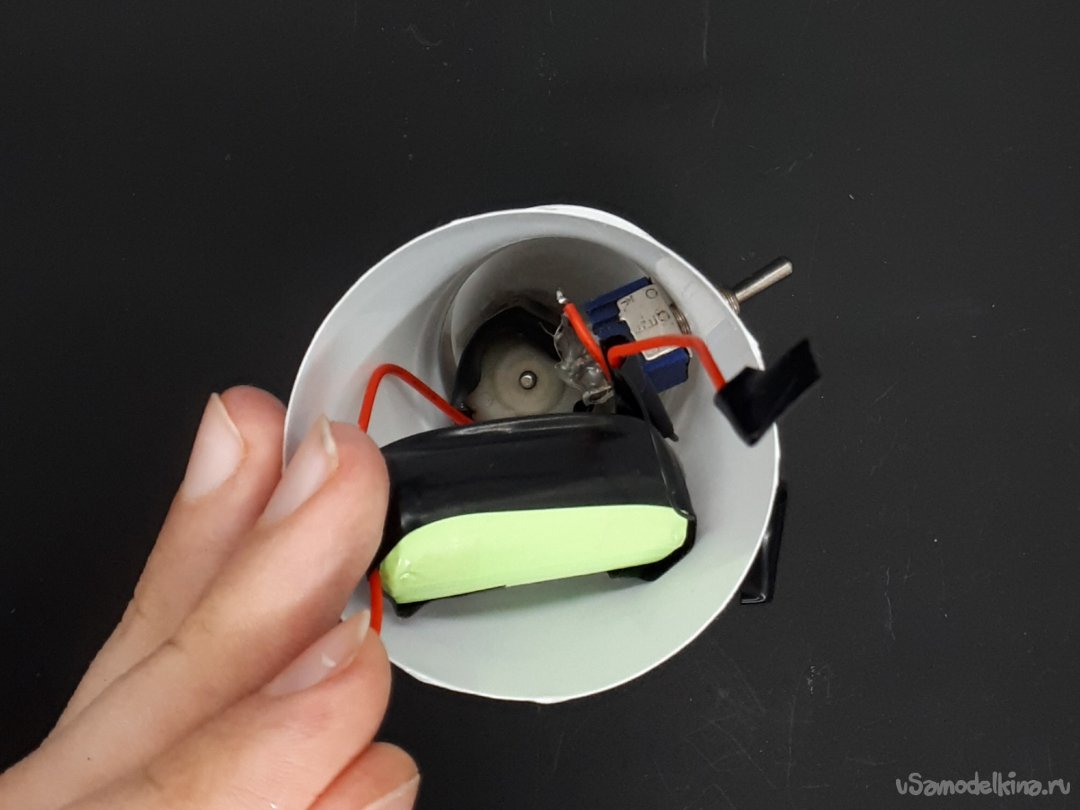

    1. Запихиваем всю электронику в основу, через ту сторону, где резьба, и вставляем выключатель в отверстие для него.

    2. Термоклеем фиксируем крышку прижатой к горлышку верхней стороной.

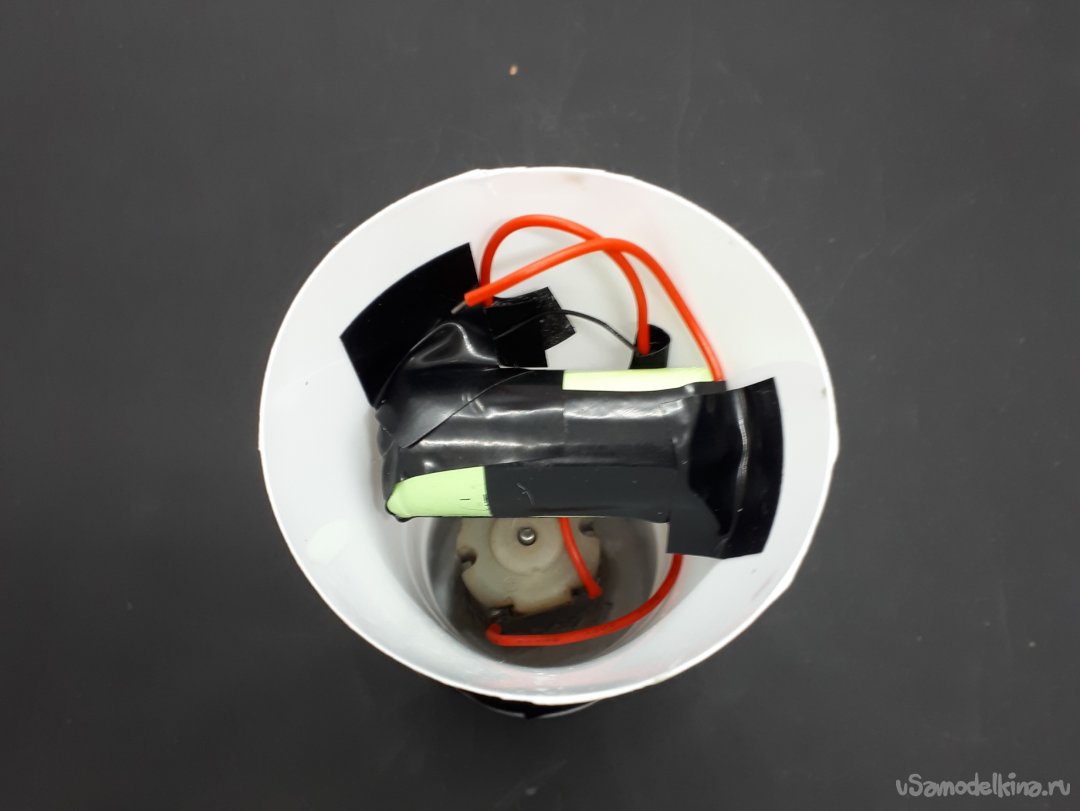

    3. Закрепляем акб(акб - аккумуляторная батарея) изолентой вот так:

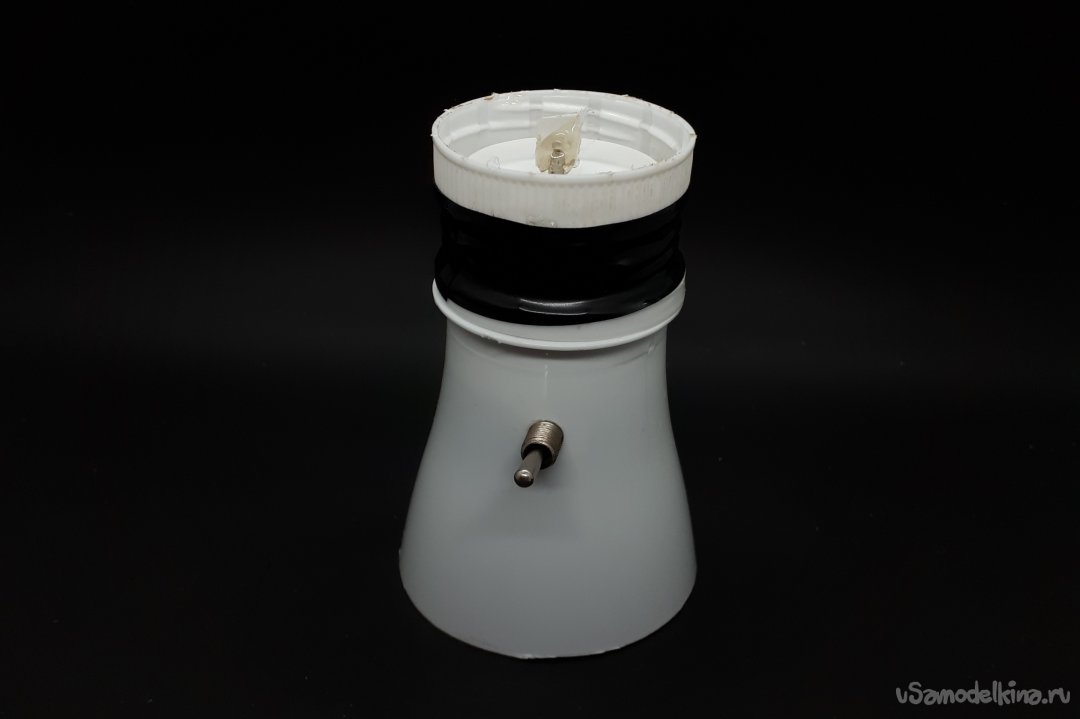

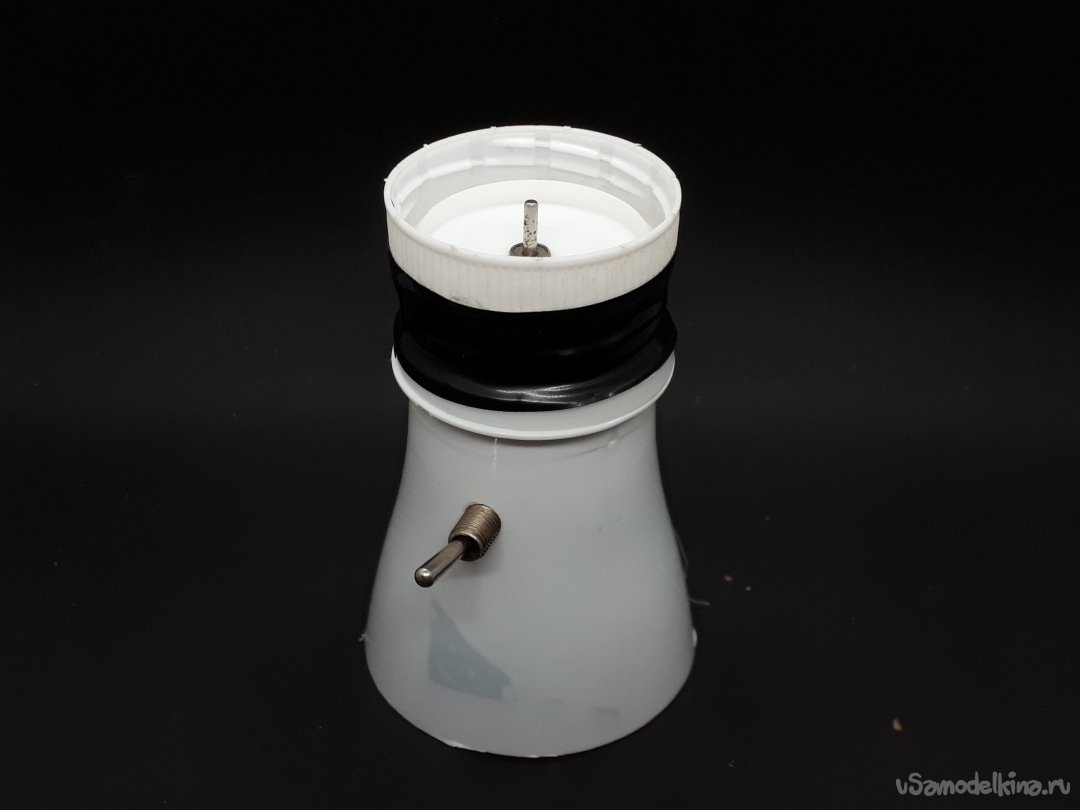

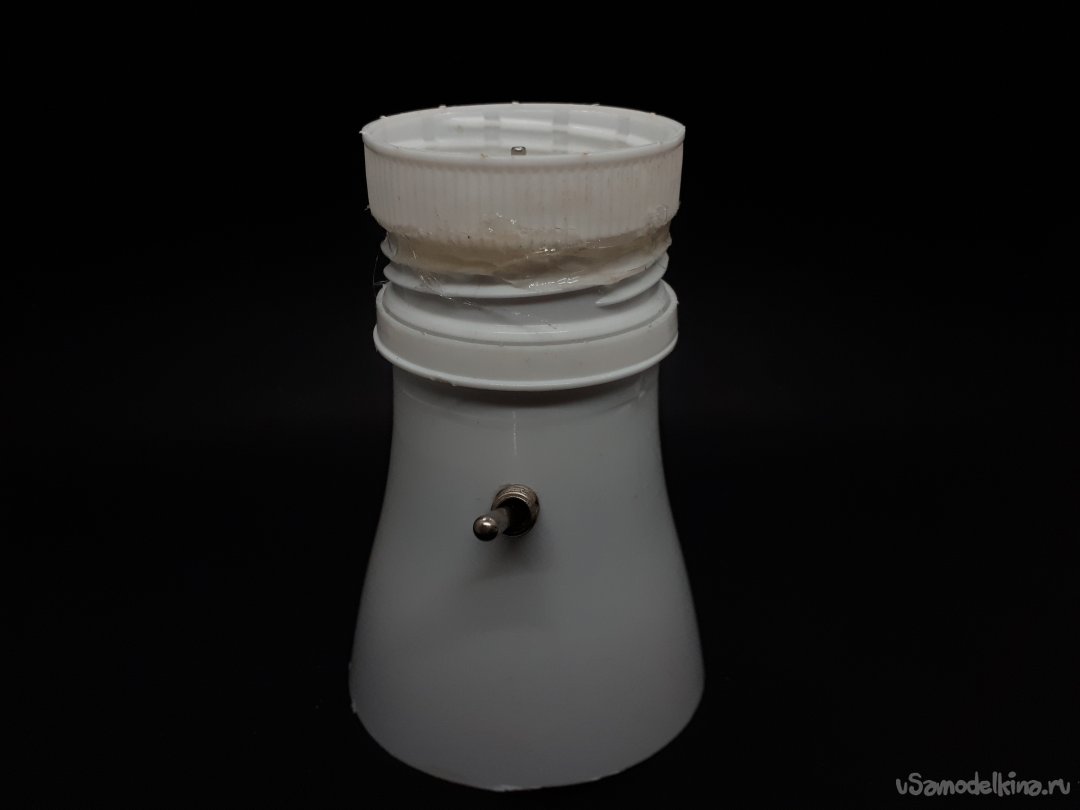

    4. Добавляем изоленту по вкусу, и теперь самоделка почти готова

    Примечание: если на моторе нет смазки, его надо смазать, иначе вода будет попадать внутрь, для этого нужно жидкую смазку капнуть на ось мотора, и запустить вращение, подождать, пока она проникнет внутрь, и капнуть снова, подождать, и капнуть ещё. Возможно, подойдёт подсолнечное масло, но я использовал масло для смазки трубы(муз. инструмент)

    Шаг 5
    Делаем лопасти или как это назвать.От их размера и формы зависят параметры водоворота.

    1. Вырезаем из обрезков бутылки прямоугольник, после чего наносим термо-клей на ось мотора

    2. Прижимаем к клею наш прямоугольник.

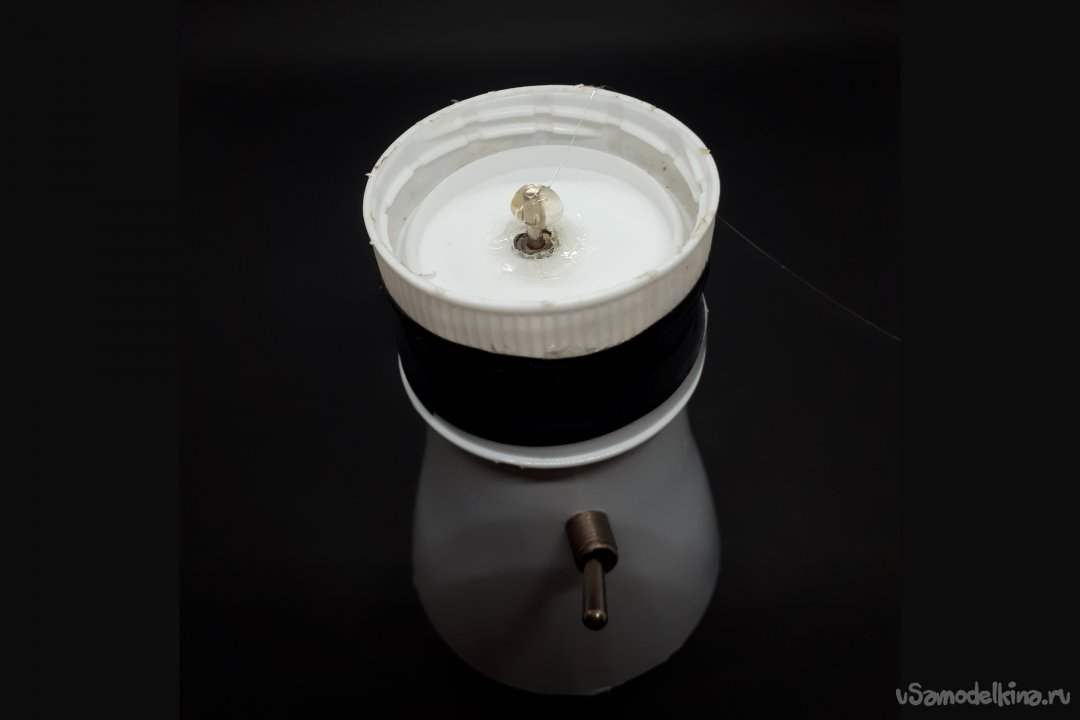

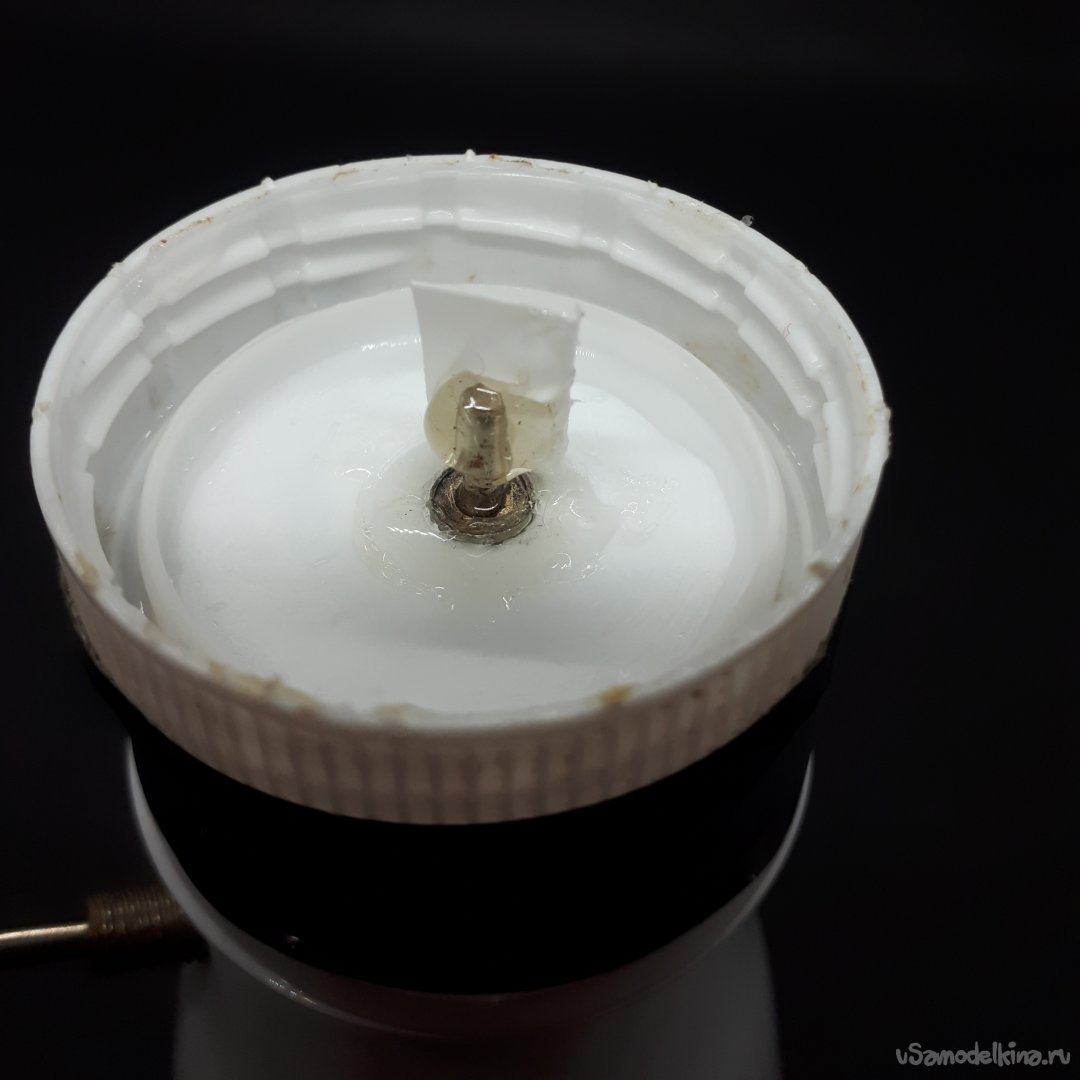

    Вот что по итогу должно получится:


    Запускаем это всё:

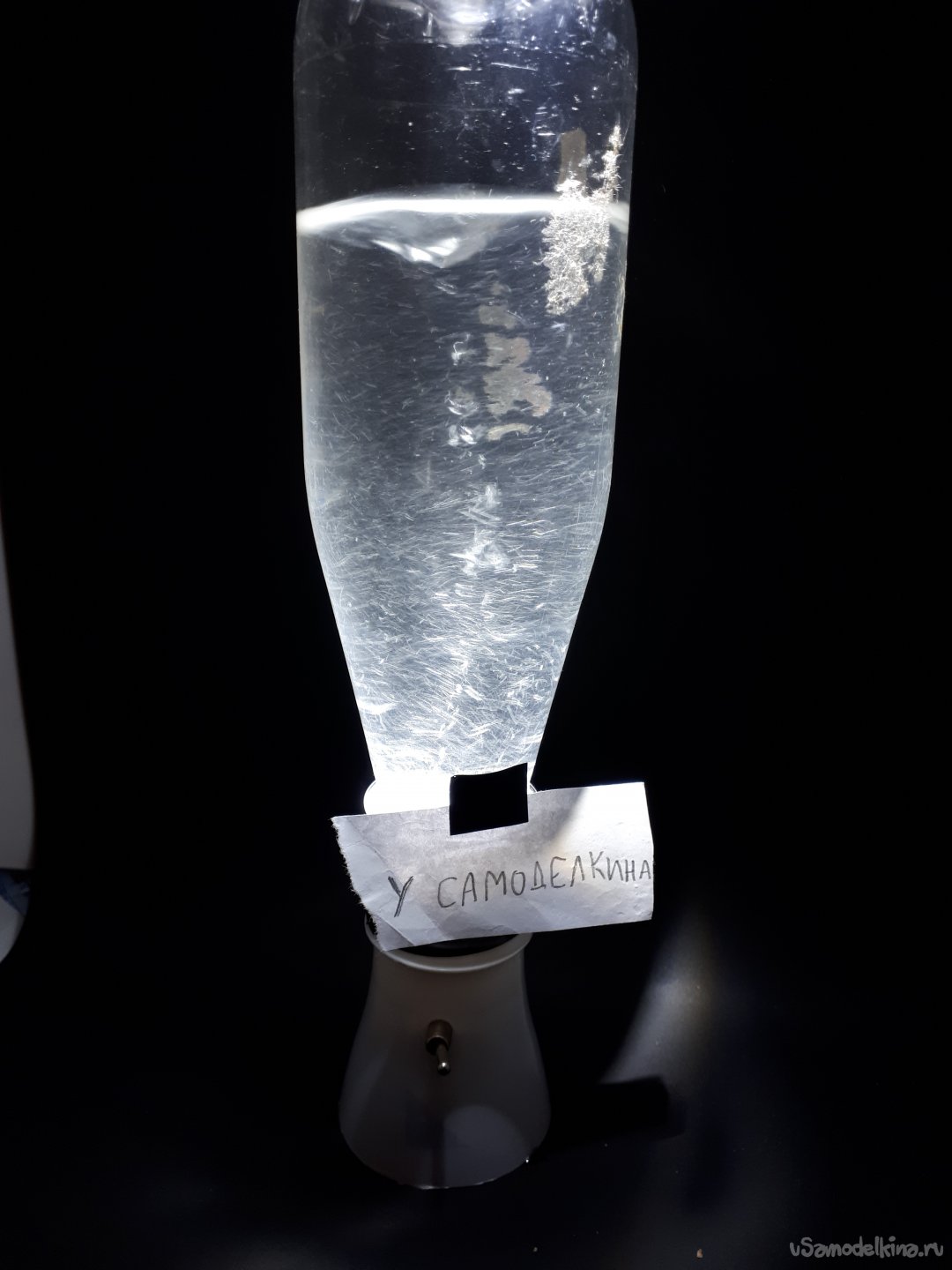

    Набираем воду в прозрачную бутылку без рельефов(или с рельефами, но будет хуже видно) воду не до краёв, и прикручиваем вместо крышки эту самоделку(держать лучше за собственно крышку), переворачиваем и запускаем. В зависимости от размеров и формы лопастей, а также уровня воды и объёма бутылки, будет изменяться ширина и скорость водоворота.
    Вот видео, кратко о том, как сделать, и демонстрация его работы.


    Примечания:
    1. Нежелательно хранить с водой, потому что мотор может протекать.
    1.1 Несмазанный мотор может протекать(несильно), то есть вода может попадать в мотор, но вроде на его работу это влияет не сильно, в других случаях, вода внутрь не протекает никаким образом, это из-за наличия/отсутствия смазки, а также герметичности корпуса снизу. В любом случае, я как-то раз нашёл мотор, который несколько месяцев лежал под водой, покрылся ржавчиной, но работал в целом неплохо.
    В общем-то, проблема не очень серьёзная, можно отряхивать после использования, придерживая акб пальцем, либо смазать мотор.
    2. Если вода протекает сквозь резьбу, значит, туда с большой вероятностью попал термо-клей.
    3. Небольшой акб, можно достать из некоторых игрушек с р/у, или из некоторых одноразовых электронных сигарет(я хз откуда эти акб у меня, но судя по запаху из
    последних).

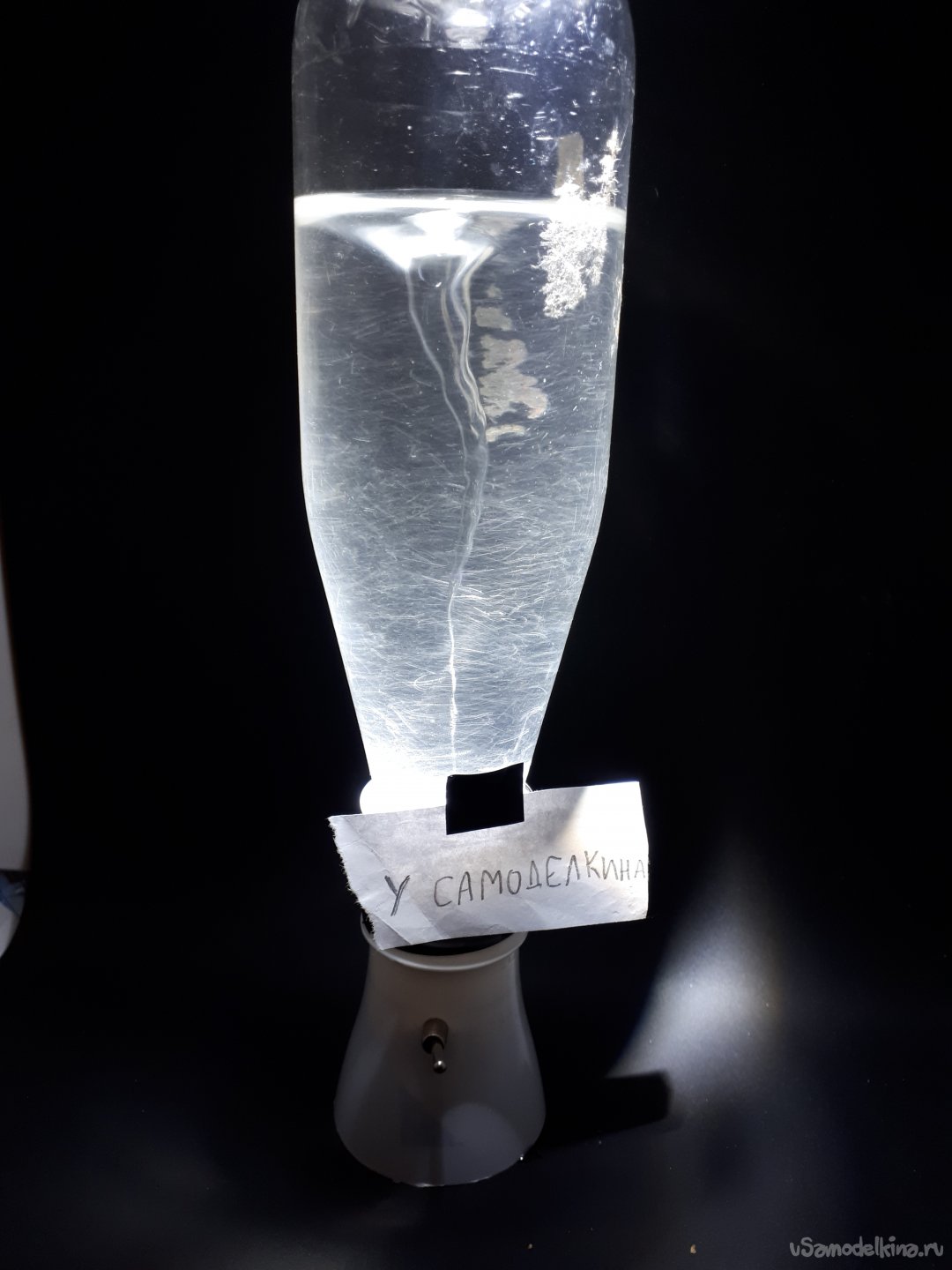

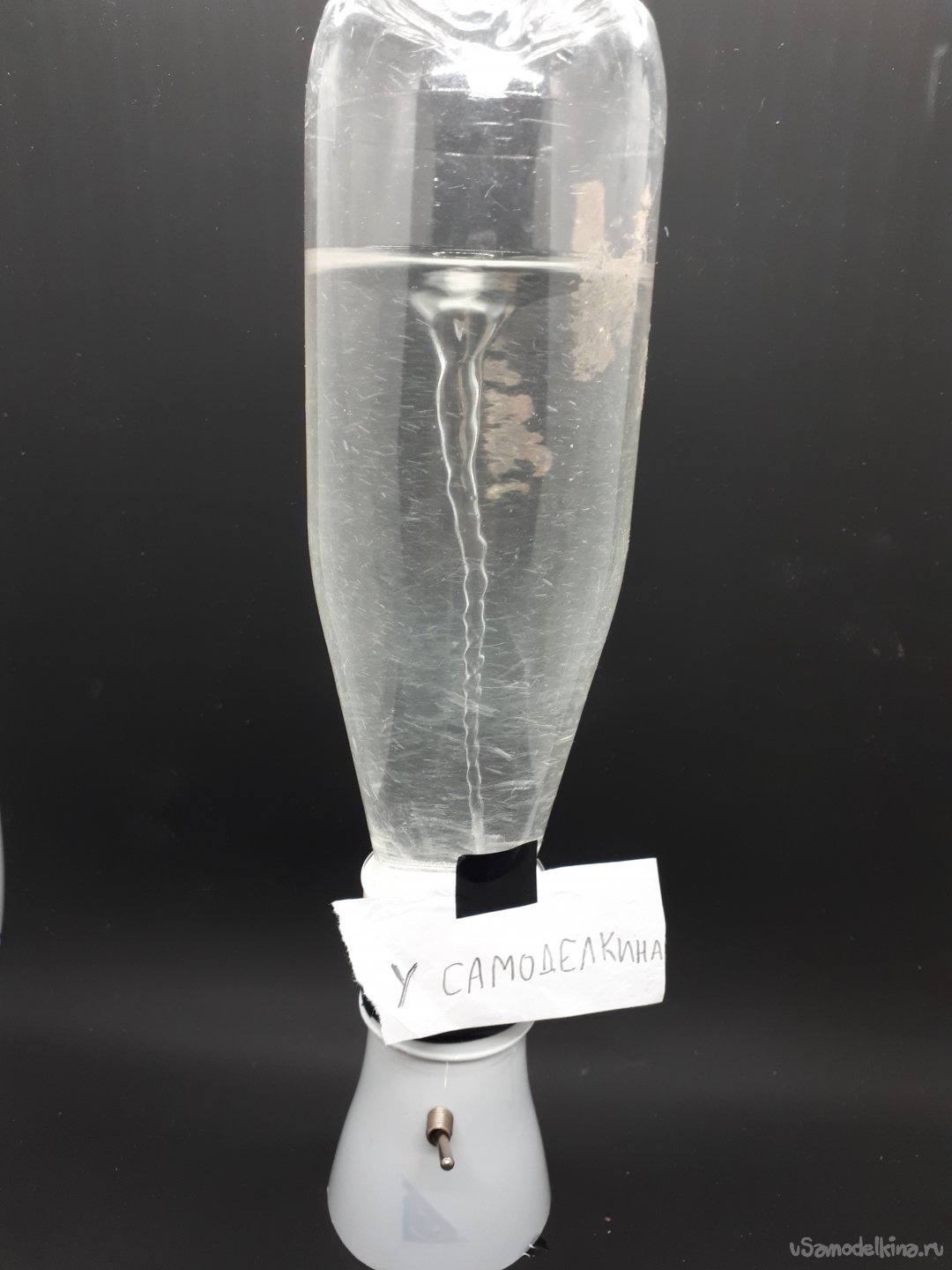

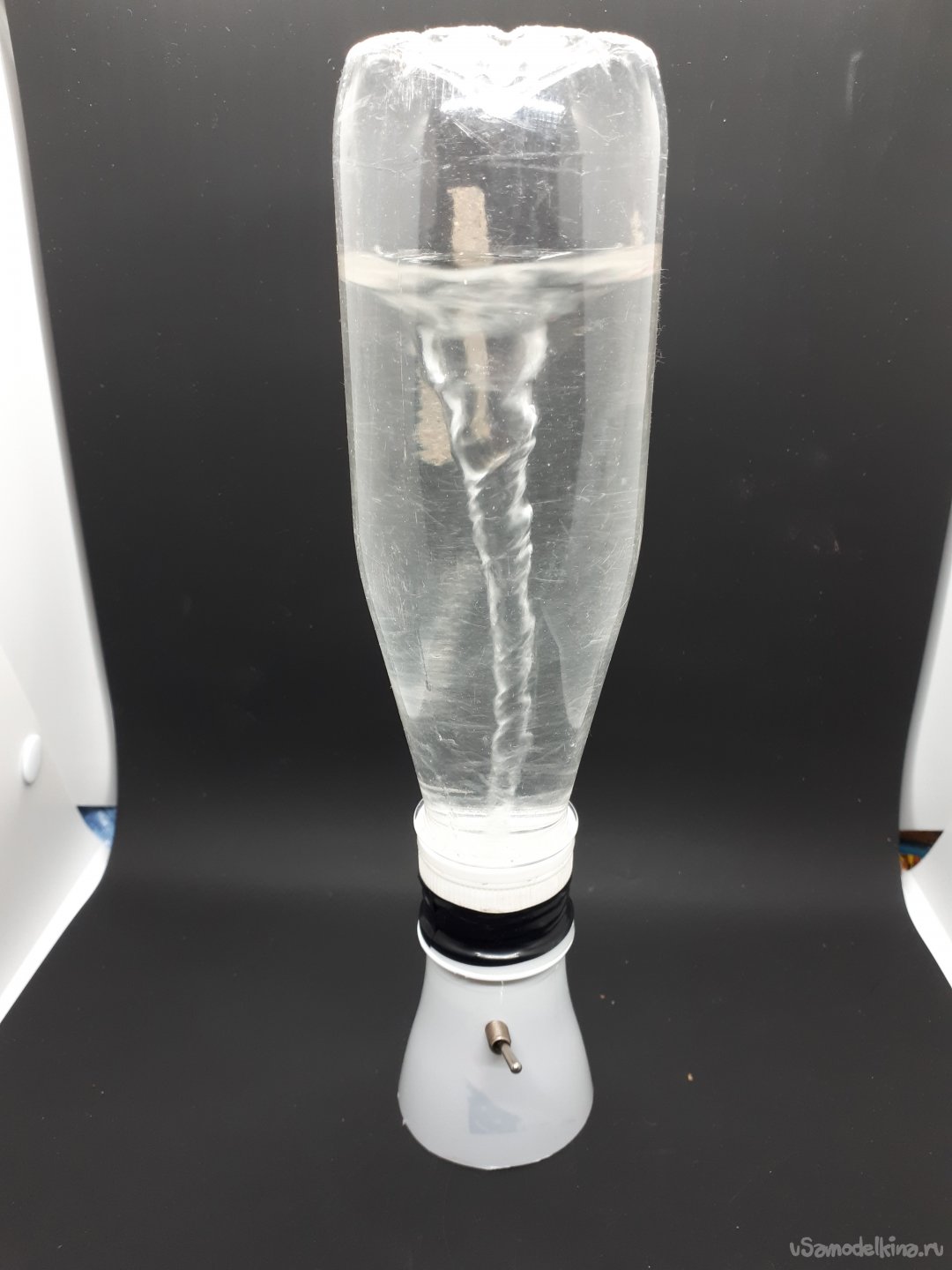

    А вот фотки этой самоделки
