    Чем заменить жигулевский коммутатор?

    Dmitrij
    Встал 3 км от дома, какая-то хреновина коротнула в трамблере датчик Холла и пробило коммутатор. Коммутатор греется, катушка вроде тоже.
    Заказал новые детали, но их тоже надо поехать забрать, а не на чем. Может можно чето сколхозить, чтоб искру давало? Датчик Холла есть запасной, как его сигнал можно усилить, чтобы катушка работала?
    13 ответов

    Добавить ответ

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    Dmitrij Автор
    вместо катушки поставил лампочку, горит беспрерывно...
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    Dmitrij Автор
    Совсем разобрал коммутатор, греется транзистор. В момент подключения сигнального кабеля к катушке сильно искрит. Транзистор без радиатора аж дымится. Негодный транзистор, или таки кз в катушке?
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    Dmitrij Автор
    R555,
    та копеечный, валяется где попало, под дождем, с гаечными ключами... так, напругу, ток, вольты, прозвонка, другое неандерстенд xaxa
    Когда буду с электроникой разбираться, а я буду, куплю уже нормальный.
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    R555
    Dmitrij,
    Мерить, понятное дело, надо на самом малом пределе измерения (это, обычно, 200 Ом у типичных мультиметров).

    И ещё. Наверное, контакты прерывателя подгорели, попробовать зачистить. А параллельно им должен быть конденсатор, он как раз для гашения искр на этих контактах. Желательно его проверить на утечку и ёмкость. Если мультиметр не самый копеечный, в нём должен быть режим измерения ёмкости.
    Кто не ошибается, тот не делает ничего.
    Dmitrij Автор
    R555,
    точно! спасибо, щупы показывают 0.8))) Но стоп, тогда Б+ и центр не вписывается аж на 0.8. Хотя, ж там кОм. не пиннайте, не разбираюсь в электронике
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    R555
    Dmitrij,
    Не, это не межвитковое замыкание первички. Тогда бы сопротивление обмотки уменьшилось бы, но не возросло бы так заметно. Но смотря сколько и каких именно витков закоротило. Очень важный момент. А проверяли, какое сопротивление показывает мультиметр при замыкании щупов между собой? Должно быть близко к нулю. А очень часто бывает, что показывает 0,3-0,5 Ома. Вот и получиться сопротивление обмотки якобы больше 0,42 Ом. Проверьте этот момент. А контакты тоже могли подгореть чуток.

    Позже ещё посоветую, как всю эту хренотень можно проверить простыми методами.
    Кто не ошибается, тот не делает ничего.
    Dmitrij Автор
    Проверил катушку... Все цифры сошлись, кроме сопротивления первички. У меня выходит 1.5 Ом, а должно быть 0.42 Ом
    Че это значит, подскажите электронщики dontknow fool Межвитковое замыкание? Я когда клемму снимал "сигнальную" от трамблера, искрил контакт здорово. Наверно таки не в коммутаторе дело? Хотя, и он наверно поджарился

    Рабочая температура от -40° С до +85° С
    Величина сопротивления:
    первичной обмотки (0,45+0,05) Ом
    вторичной обмотки (5+0,5) кОм
    Напряжение питания 12 В
    Габаритные размеры 72х156 мм, маслонаполненная конструкция
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    Pronin
    В районе 3мА...
    Dmitrij Автор
    Pronin,
    а какой там силы сигнал получается? В мА? ладно, пощупаю
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    Pronin
    С Холовского датчика 3 провода(контакта)
    +12в(питание)
    Сигнал
    Общий (земля)

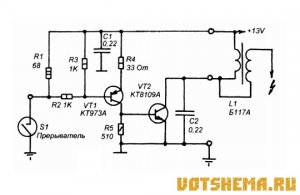

    Сигнал подавать на транзисторный ключ (кт973 + кт898а)

    Было давно - у сына на иномарке забарахлило зажигание. Там на каждую свечу свой ключ и трансформатор повышающий. Он в Инете нашел схему замещения(переделку) на ВАЗовских трансах (подходило по габаритам) и ключах(транзисторных). Ключи я сделал в коробочке... Вот какие тр-ры не помню.
    Работало не надежно... В итоге оказалось - нужно заливать бензин НОРМАЛЬНЫЙ (А-92), а не бодягу разбавленную
    Dmitrij Автор
    Pronin,

    та пофиг на опережения и прочую лабуду... усилитель я наверно не соберу. Какие транзисторы?

    Есть с уазика катушка обычная, под контактный трамблер... но как ее подключить к этому трамблеру с Холлом?
    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
    Pronin
    "всплыл" резистор может от клея (компаунда), оторвало ножку.
    Коммутатор с контроллером, там наверно и экономайзер и тп опережение зажигания. Хотя, механический трамблер же... Наверно можно и по колхозному через транзисторный усилитель...

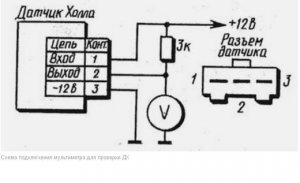

    Проверить датчик Холла....
    Dmitrij Автор
    Может его отремонтировать можно? закоротило на массу красный провод датчика Холла (если проблема в этом)

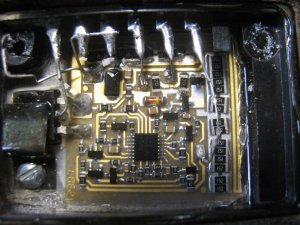

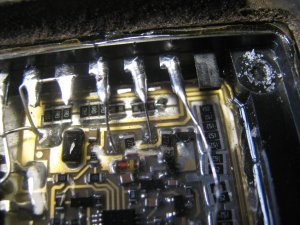

    Вскрытие показало "всплывший" резистор. Все залито клеем, резистор плавает, держится на одной "лапе" за плату. Неужели он отпаялся, расплавил клей и так встал? Заводской брак наверно?


    "Марти! Думать нужно в четырех измерениях..."

    Время - единственное, что ограничивает человека быть в суперпозиции
