    Высоковольтный выжигатель для дерева


    Всем здрасте! Хочу представить вам необычный выжигатель для дерева, изготовленный из высоковольтного трансформатора от микроволновой печи. Сейчас найти неисправную микроволновку очень легко. Как правило они выходят из строя по электронной части и трансформатор у них почти всегда рабочий.

    Но хочу сразу предупредить о технике безопасности. работать будем с сетевым напряжением, поэтому неукоснительно соблюдать ТБ. А сам трансформатор выдает около 3 000-5 000 вольт с током 700 мА. При 10-15 мА переменного тока человек не сможет сам отпустить проводник, а при 100мА наступает фибрилляция сердца и через 2-3 сек. происходит остановка дыхания. Я вас предупредил. Это не шутки! Если вы не дружите с электричеством, лучше позвать знающего человека. За последствия я ответственность не несу! Я предупреждал!

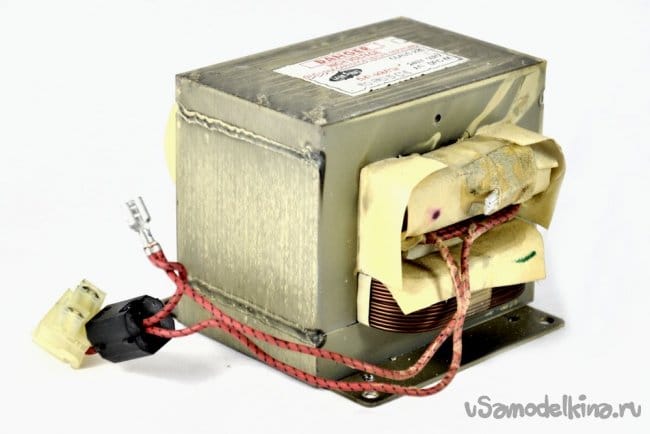

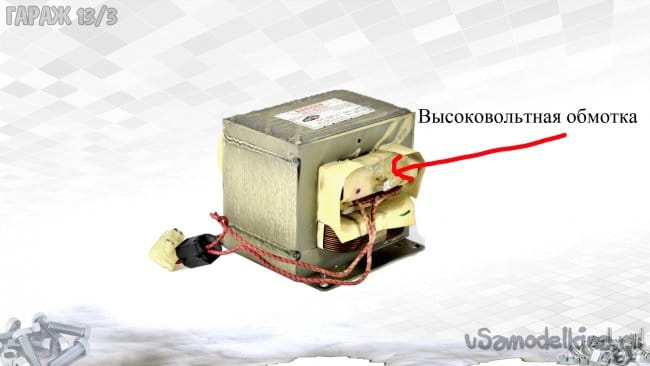

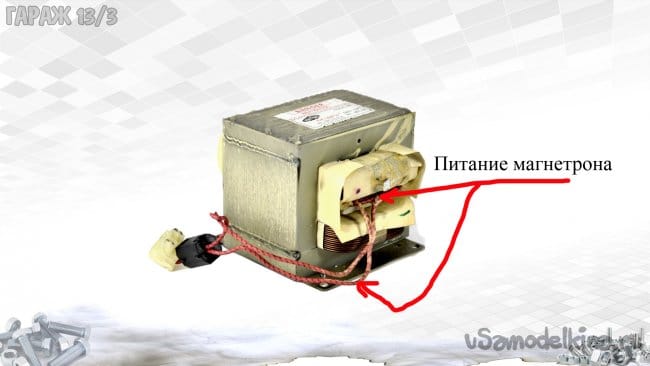

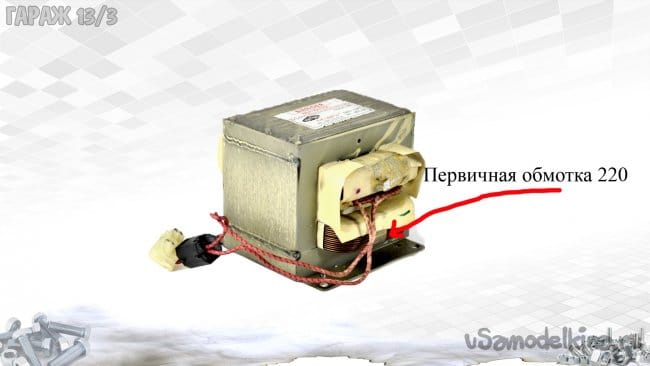

    Теперь рассмотрим сам трансформатор. У него есть три обмотки. Первичная намотана боле толстым проводом и она подключается к сети 220В. Следующая обмотка состоит из самого толстого провода и содержит несколько витков. Это питание магнитрона. Она нам не нужна и провода можно откусить. Последняя обмотка является высоковольтной. Она всегда заизолирована. И если на сетевой обмотке есть две клеммы, то на высоковольтной один конец выведен на клемму, другой идет на корпус трансформатора.

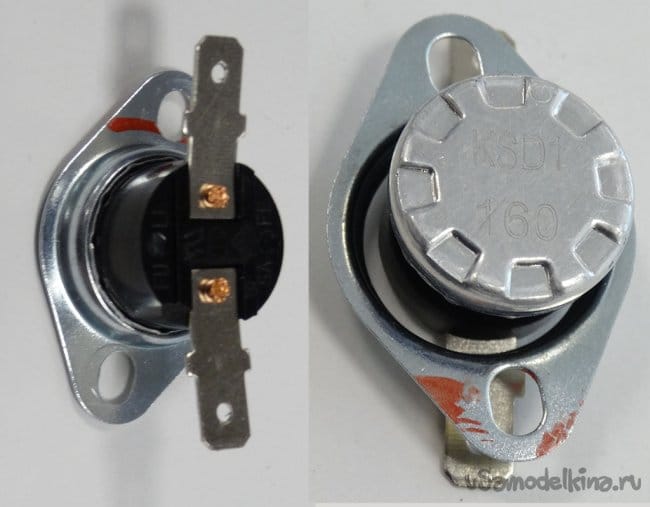

    Именно этой обмоткой мы и будем выжигать дерево. На нем появятся узоры в виде молний. Это так называемые фигуры или узоры Лихтенберга. Это следы распределения искровых каналов, образующиеся на поверхности твёрдого диэлектрика при скользящем искровом разряде. Впервые наблюдались немецким учёным Г. К. Лихтенбергом в 1777 году. Чтобы создать скользящий разряд нам и нужен такой трансформатор. Еще из микроволновки можно взять сетевой шнур и термопредохранитель, который стоит на магнетроне. Он будет защищать трансформатор от перегрева.

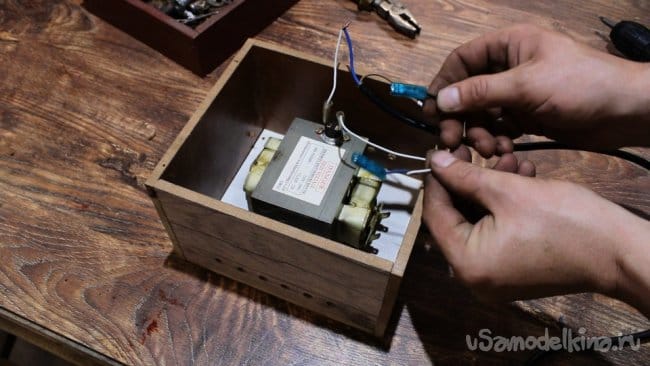

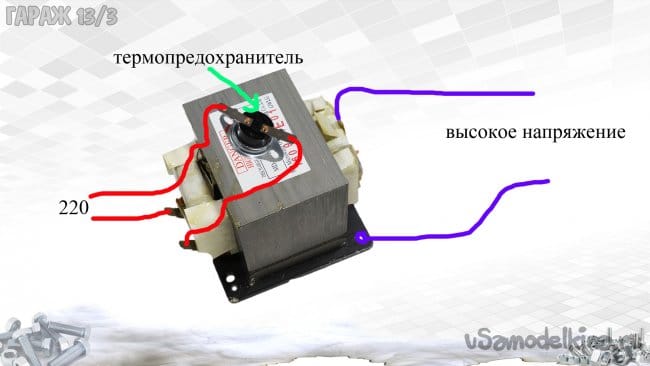

    Теперь схема подключения. Здесь все просто. К первичной обмотка подключаем сетевой шнур. В разрыв одного из проводов подключаем термопредохранитель. А его закрепляем на трансформаторе. я просверлил в нем два отверстия и прикрутил маленькими винтами. Даже резьбу не нарезал. Ещё специально не ставил различные тумблеры в целях безопасности. Чтобы включить выжигатель, нужно отойти в сунуть вилку в сеть. Это безопасно. Подождал пока протечёт процесс, вынул вику из розетки и у тебя гарантированный разрыв цепи.

    По высоковольтной части тоже всё просто. Один провод подключаем к клемме обмотки, а другой прикручиваем к корпусу трансформатора. По электрике всё.

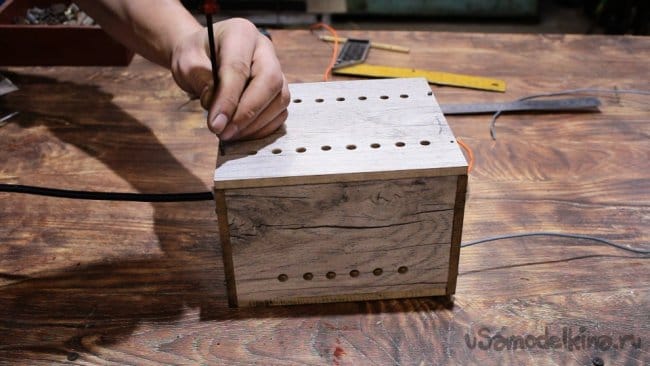

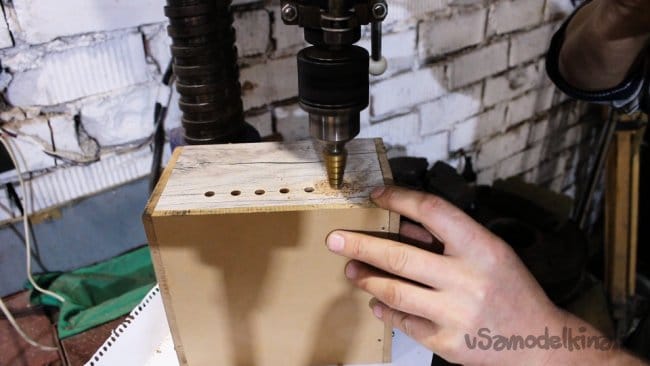

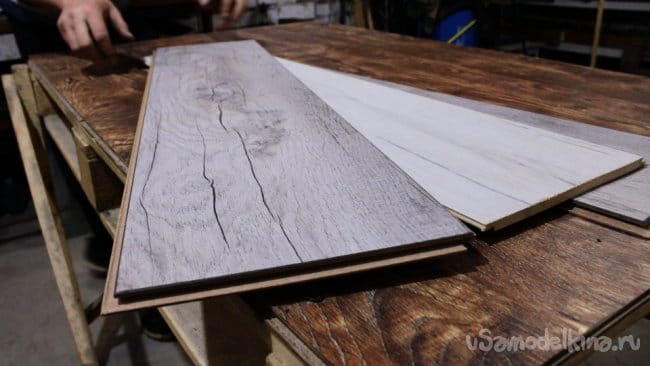

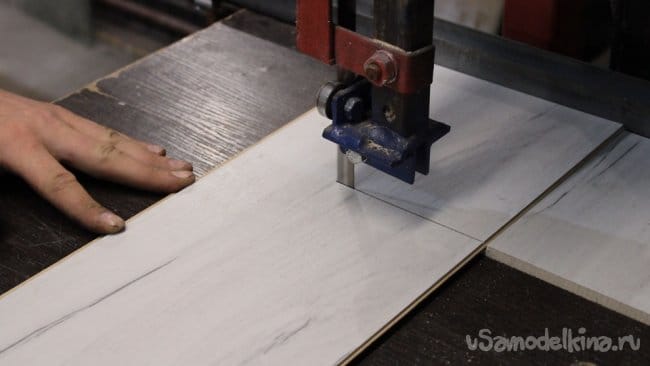

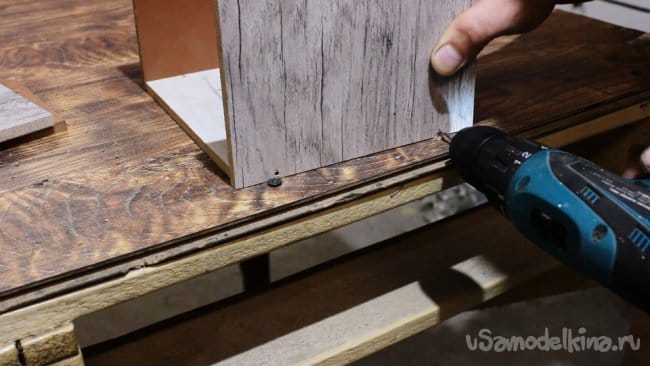

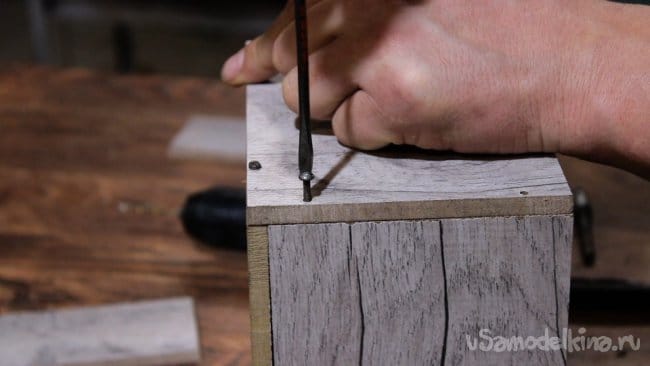

    Для безопасного использования устройства нужен корпус. Ничего лучше, чем сделать корпус из обрезков ламината, придумать у меня не получилось. Поэтому нарезал заготовок по размеру будущей коробки. крепил на винты М3. сверлил отверстия сверлом 2,5. Первый раз использую такое соединение. резьбу не нарезал. Винты закручиваются с приличным усилием и фиксируют заготовки между собой довольно жестко. Рекомендую. Кому этого будет мало, можно дополнительно промазать клеем. Так же по бока и в верхней крышке просверлил отверстия для вентиляции и охлаждения трансформатора.

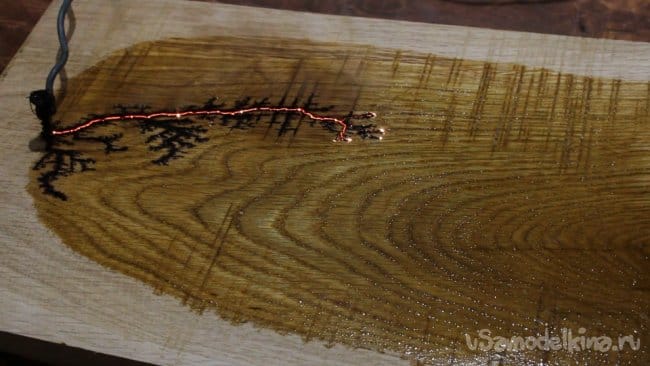

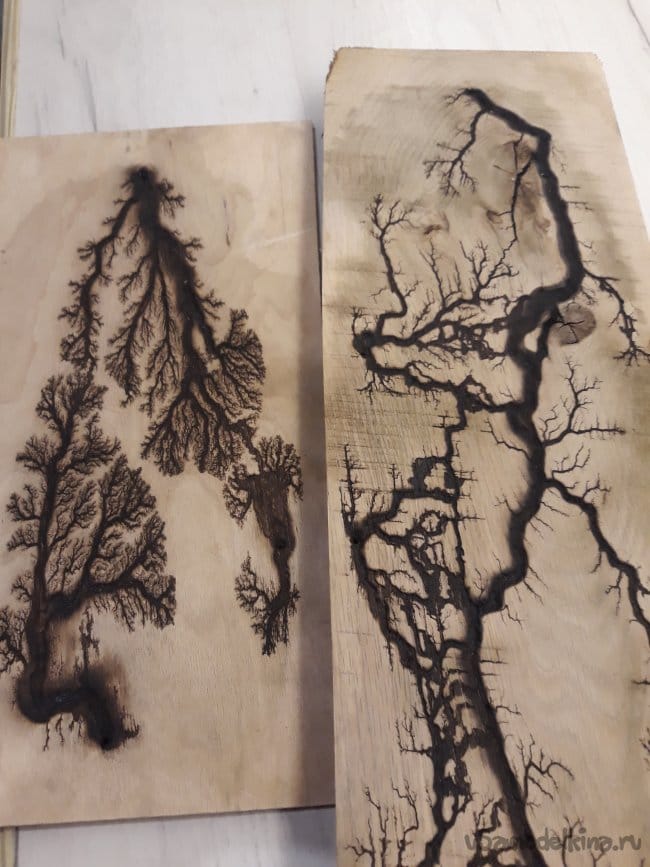

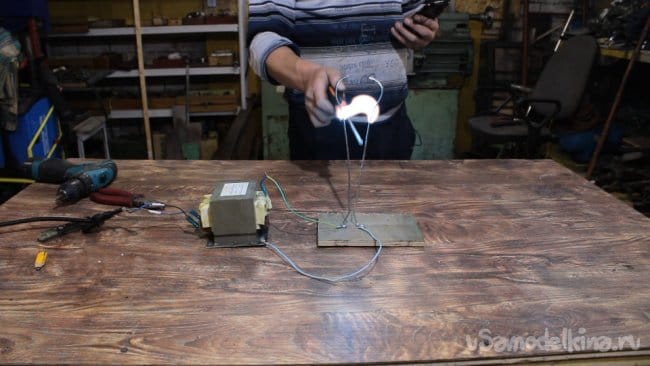

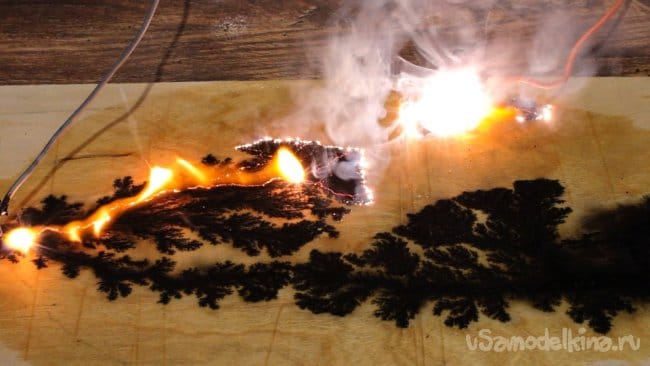

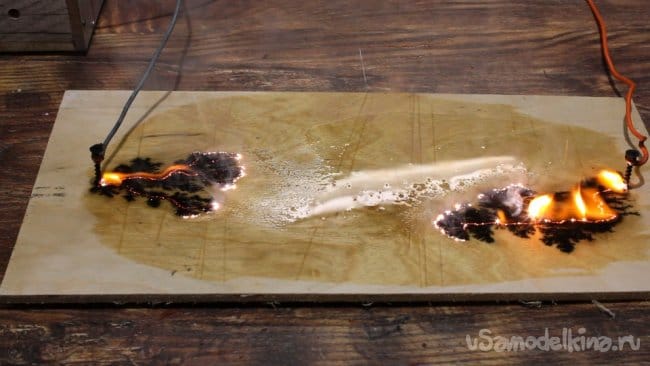

    Корпус готов и можно приступать к обработке дерева. Его нужно немного за шкурить чтоб поверхность была гладкая и без ворсинок. После этого по краям в крутить два самореза и подключить к ним провода. Потом нужно промазать дерево между саморезами раствором соды в воде. Я брал 2-2,5 чайной ложки на половину банки 0,5л. Промазывал обычной малярной кистью. Старайтесь по краям оставлять по сантиметру сухого дерева. ток пойдет по наименьшему сопротивлению. На углах скапливается раствор и толщина его больше, поэтому ток пойдёт по краю и рисунка не получиться. Если дерево сильно впитывает влагу и при включении ничего не происходит, то нужно нанести раствор ещё, естественно при выключенном аппарате. После нанесения раствора можно воткнуть сетевую вилку в розетку. По дереву начнут распространяться тлеющие разряды, похожие на реку с лавой. От протекания тока дерево выжигается и на нем остаются те самые узоры Лихтенберга. Это довольно красиво, хотя пахнет не очень и сопровождается большим выделением дыма. Поэтому лучше работать на открытом воздухе. После создания рисунка можно перекрутить один или два самореза в другие места, если деревяха большая. Тем самым можно немного контролировать процесс. Пока печатал текст, посетила мысль, что можно приблизительно нарисовать несколько линий простым карандашом, по которым пойдёт узор. Но я не пробовал, кто проэксперементирует, отпишитесь здесь или в комментариях под видео.

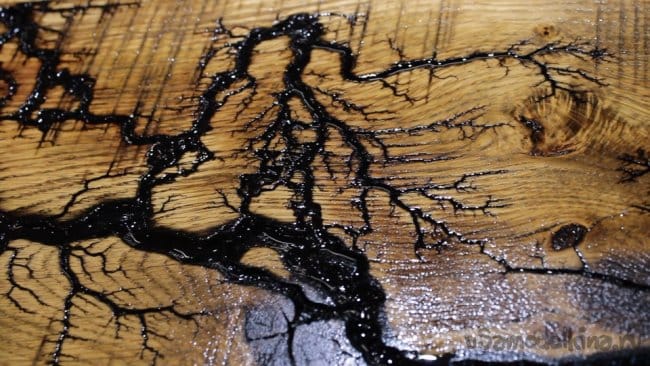

    После окончания дерево почистить мягкой металлической щеткой под проточной водой. Это нужно для удаления угля,который образуется после выгорания дерева. А проточная вода предотвращает загрязнение дерева этим же углём. А то всю деревяху вымажете чернотой. Потом дерево просохнет и можно покрывать морилкой, воском, лаком или ещё чем угодно.



    Вот такой интересный способ декорирования дерева в домашних условиях с применением недорогого оборудования и материалов.

    Позалипать над процессом можно глянув ролик:

    Спасибо за внимание, до встречи, Пока!
