    Сборщик пенополистирола



    Здравствуйте,
    Сегодня, своими руками – устройство для сбора шариков пенополистирола.


    Надеюсь, эта идея сборщика пенополистирола, кого-то выручит так-же как и меня.

    Так, при постройки задуманной мной бани из монолитного полистиролбетона у меня случилась неприятность - по некоторым причинам, после закупки шариков пенополистирола в количестве 15 м³, постройка бани остановилась и через некоторое время целостность упаковки полистирола под воздействием внешних погодных условий была нарушена.

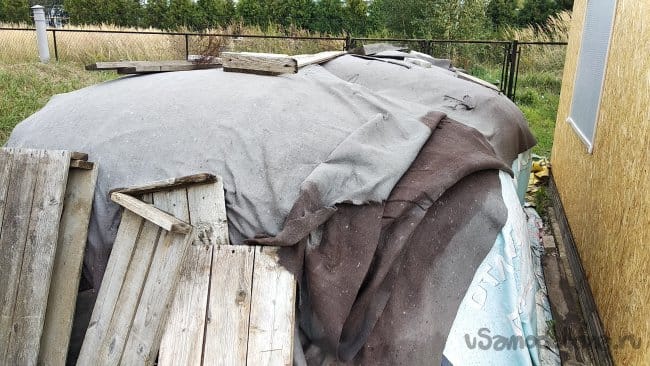

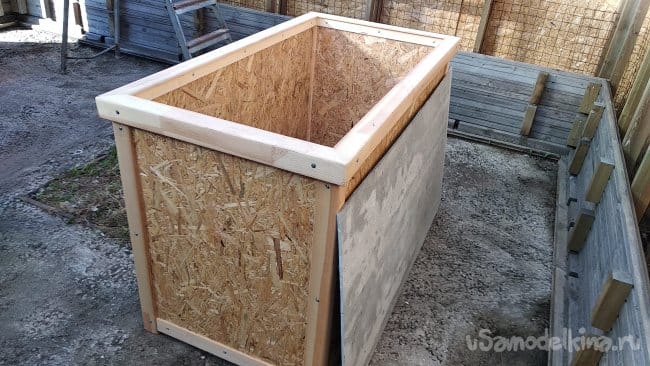

    Я как мог, прикрыл его, но набирать его при продолжении строительства, из-за его летучести оказалось очень проблематично, поэтому сделал контейнер на 0,5 м³, как перевалочный элемент, и представляемый в данной публикации пенополистироловый сборщик

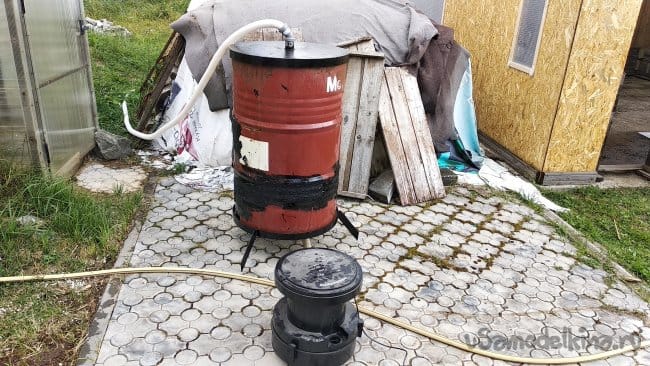

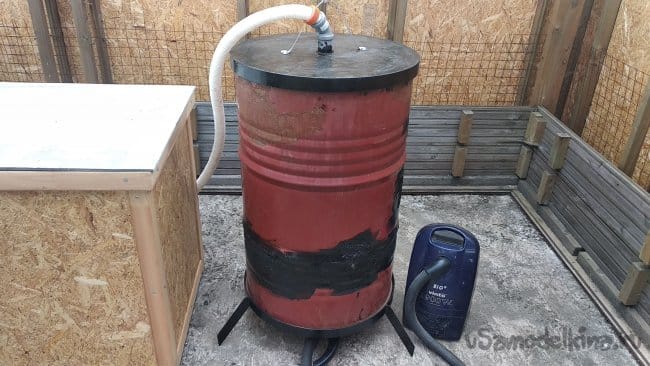

    В собранном виде устройство представляет из себя принцип обычного пылесоса с отличием лишь, что сетчатый сборник - мешок должен быть довольно большого объёма и подсосом воздуха в нижней части конструкции.

    Система такого сборщика довольно проста и включает в себя использование любого бытового или строительного пылесоса, от мощности которого будет зависеть производительность всего устройства.

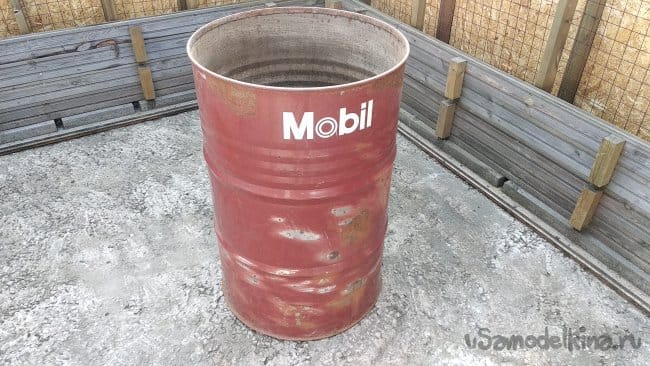

    За основу взята подходящая по объёму бочка.

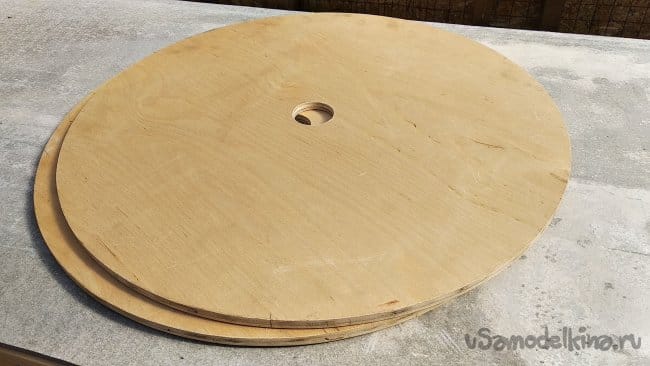

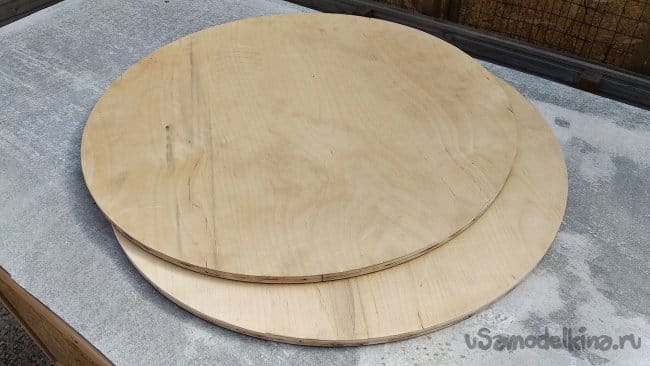

    И вырезанные из 12 мм фанеры два круга, размером равным внешнему диаметру выбранной бочки.

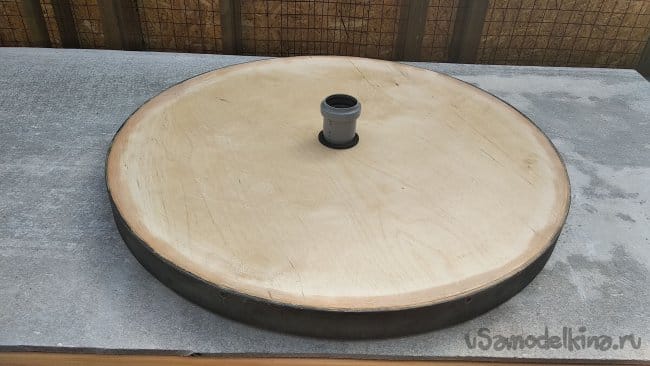

    В обоих фанерных кругах по центру сделал отверстия для крепления канализационных полипропиленовых патрубков - углового внизу и прямого в верхней части конструкции.

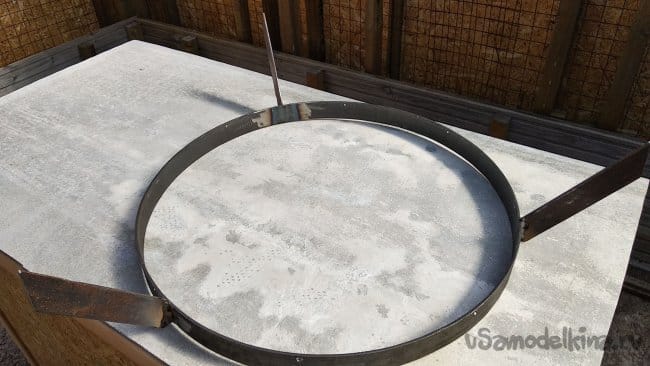

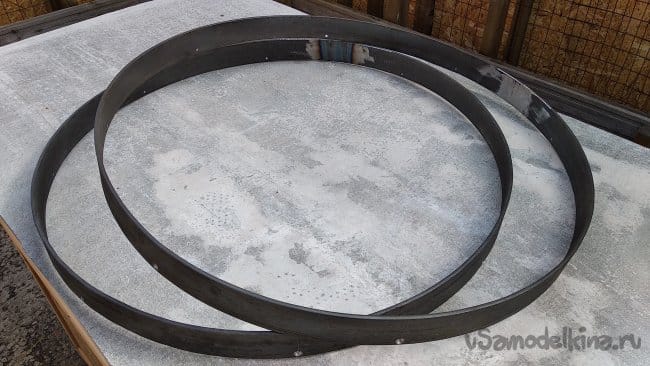

    А из 40 полосы изготовил два обруча, которые после их соединения с вырезанными кругами при помощи саморезов и любого герметика, не дадут возможность смещения на бочке.

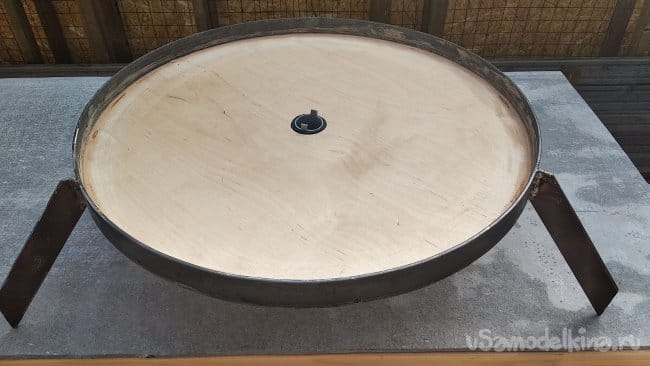

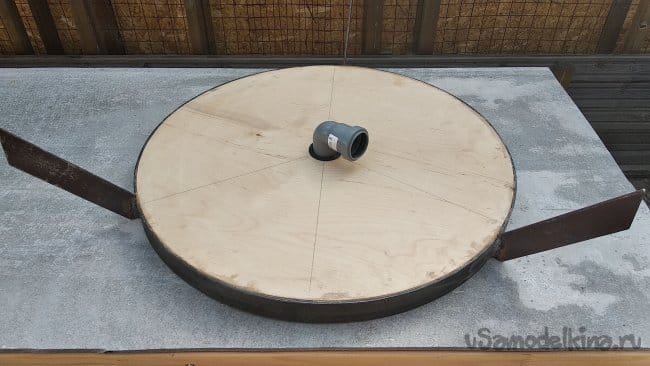

    Из той же полосы, к одному из обручей приварил ножки, длиной учитывающей крепление в нижней части устройства канализационного угла на 90°.

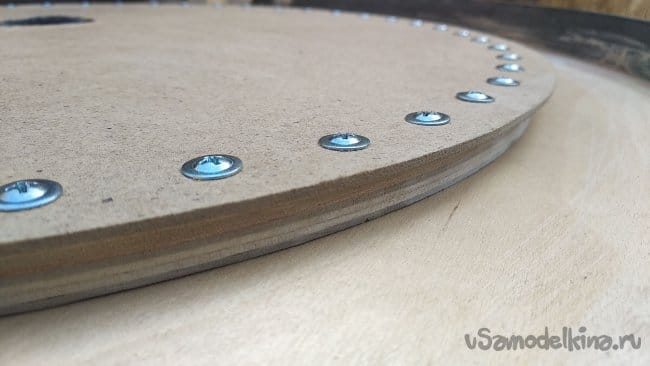

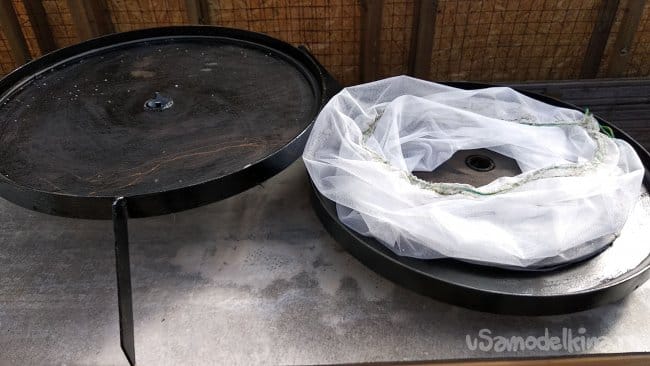

    К фанерному кругу, предназначенному для верхней части конструкции, с нижней его части закрепил два вырезанных круга различных диаметров, так, чтобы после их крепежа, получился буртик, предназначенный для предотвращения соскальзывания, при креплении, сетчатого мешка для сбора полистироловых шариков.

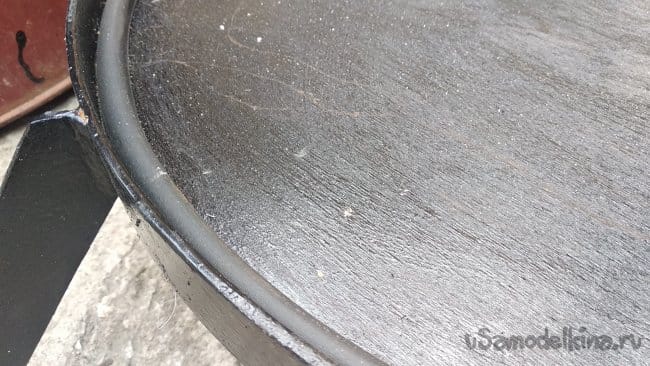

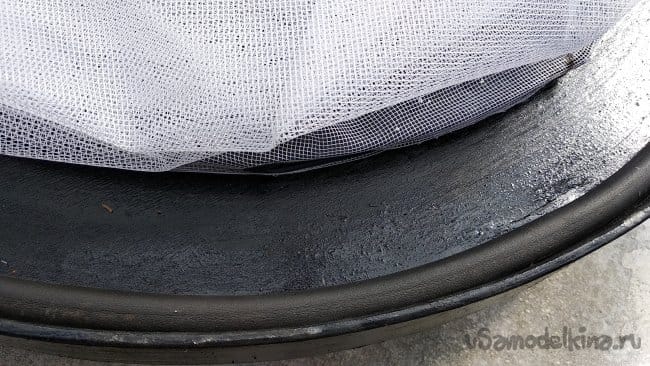

    Осталось покрасить, я использовал битумную мастику, и приклеить, после её высыхания, самый широкий, найденный мной в магазинах, уплотнитель.

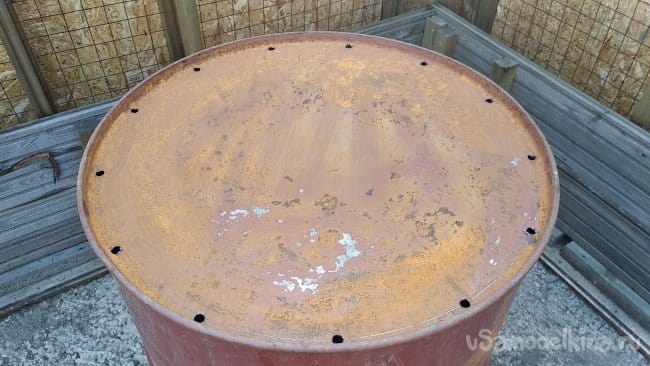

    В бочке со стороны её днища, по краю, просверлил отверстия, диаметр и количество которых, должно соответствовать площади сечения всасывающего патрубка пылесоса.

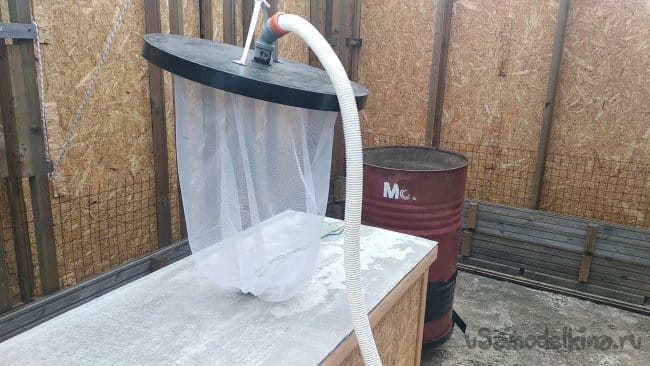

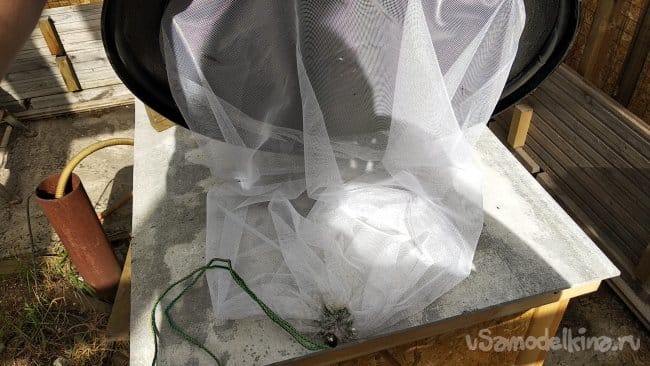

    Для изготовления сетчатого мешка я использовал противомоскитную сетку, сделав возможность быстрого закрытия и раскрытия широкого отверстия в нижней его части простым шпагатом.

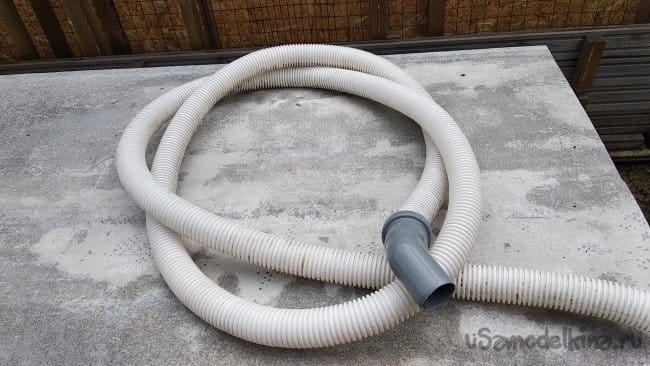

    Для всасывающего патрубка сборщика использована гофра Ø 40 мм. необходимой длины, на краю которой был установлен канализационный угол на 45 ° для быстрой и удобной состыковки. Длина всасывающей гофры, кстати, абсолютно не влияет на работу устройства и единственное требование к ней - это абсолютная сухость её внутренней части, иначе шарики будут прилипать и в конечном итоге будет образовываться пробка.

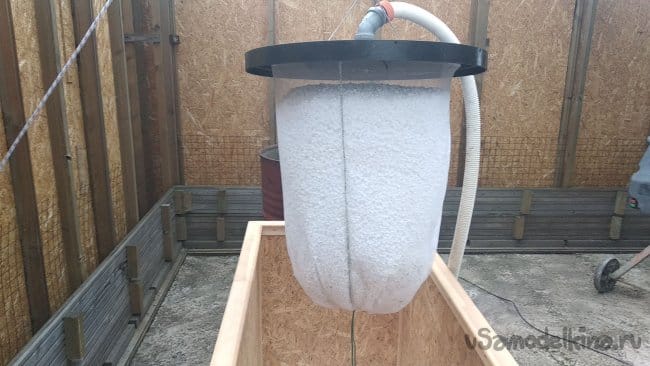

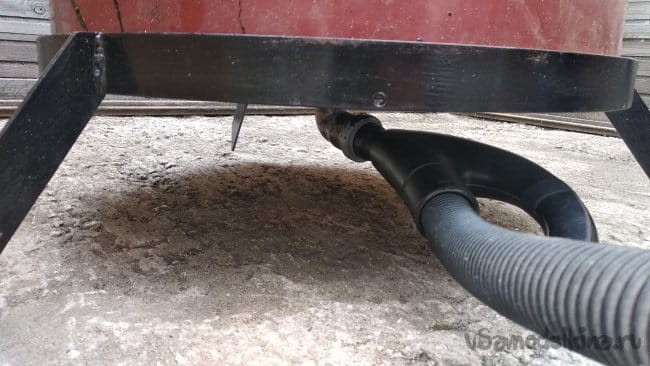

    Подключение всасывающего патрубка пылесоса производится в нижней части сборщика, к канализационному углу 90°, засасывая воздух через верхний гофрированный шланг вместе с полистироловой крошкой, которая и будет задерживаться в сетчатом мешке.


    На этом всё.
    Удачи!
