да, это простой держатель для туалетной бумаги
Начинаем проектировать. Это готовоt изделие из программы SolidWorks

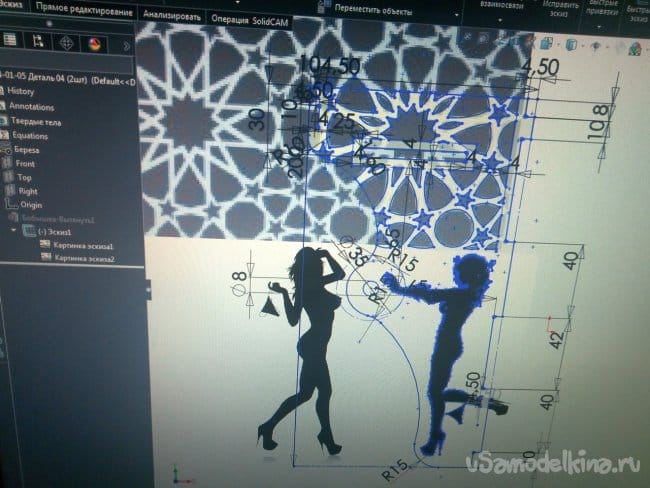

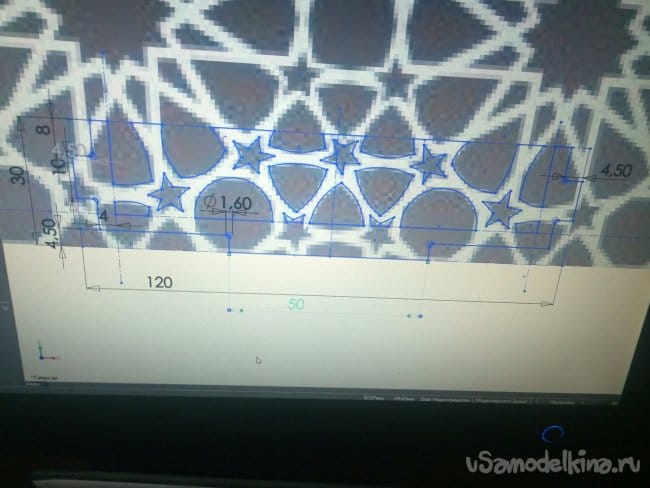

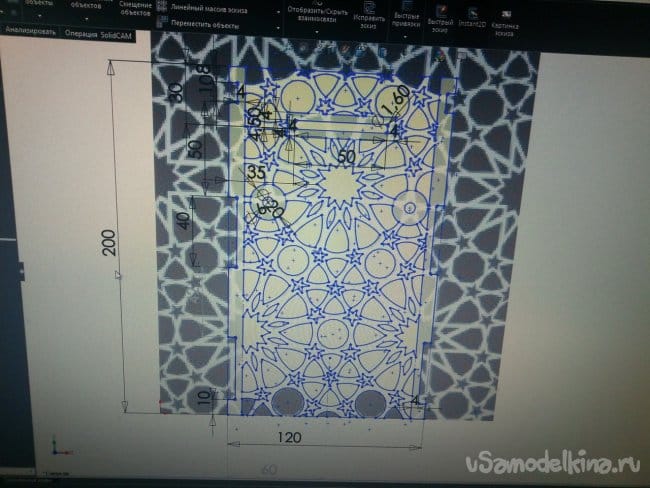

Для начала стоит определиться с узорами и рисунками. Можно и нарисовать самому, используя например программу CorelDRAW. Я взял готовые с просторов. Масштабируем и накладываем свой чертеж на рисунок. У меня это выглядит так:

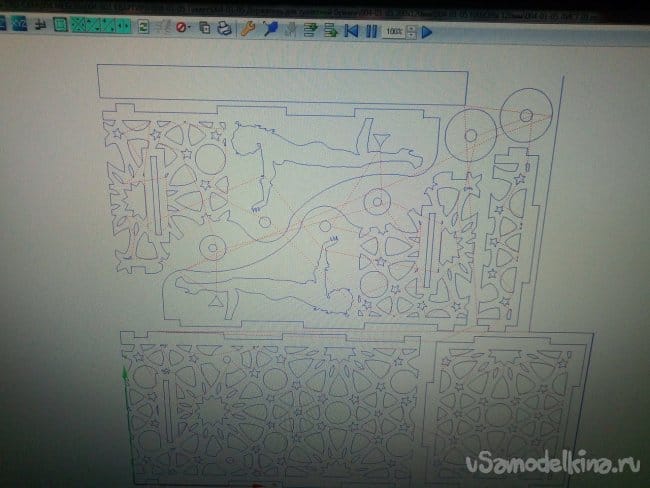

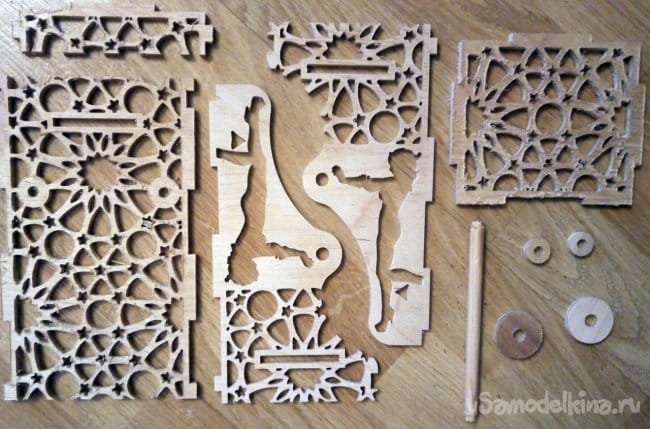

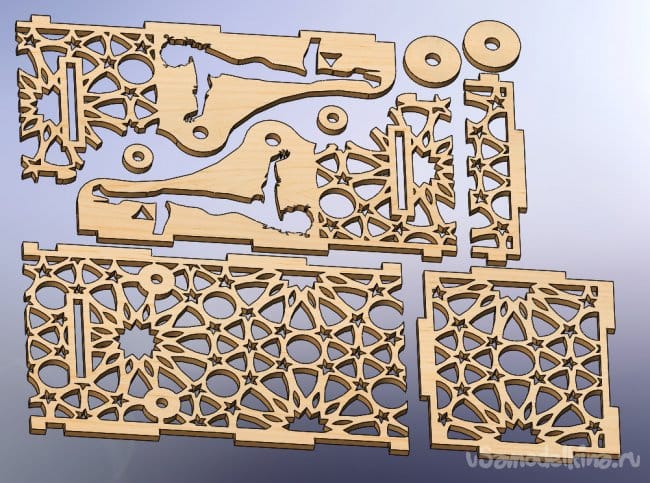

В итоге получаем отдельные детали. Дальше готовим их для вырезания. Можно вырезать лобзиком, но это дело для сильно терпеливых и усидчивых. Я поступил проще, разложил на листе,

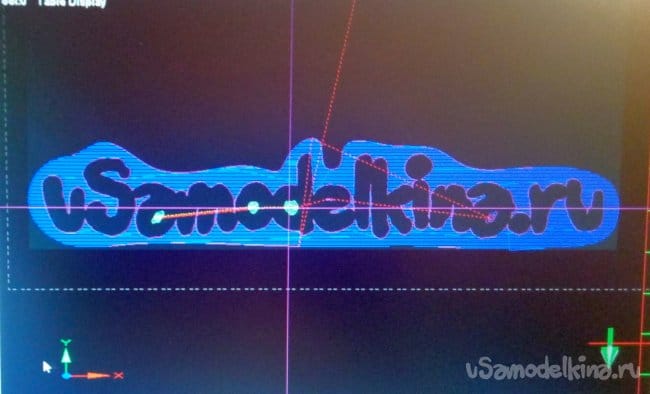

написал управляющую программу для фрезерного чпу (можно и на лазере, кому как удобней)
и вырезал. Чертежи можно скачать тут: с форума ЧПУшников. Выкладывал туда, форматы .SLDPRT .DXF
Дальше нужно "шлифануть" (отшкурить) полученные детали.

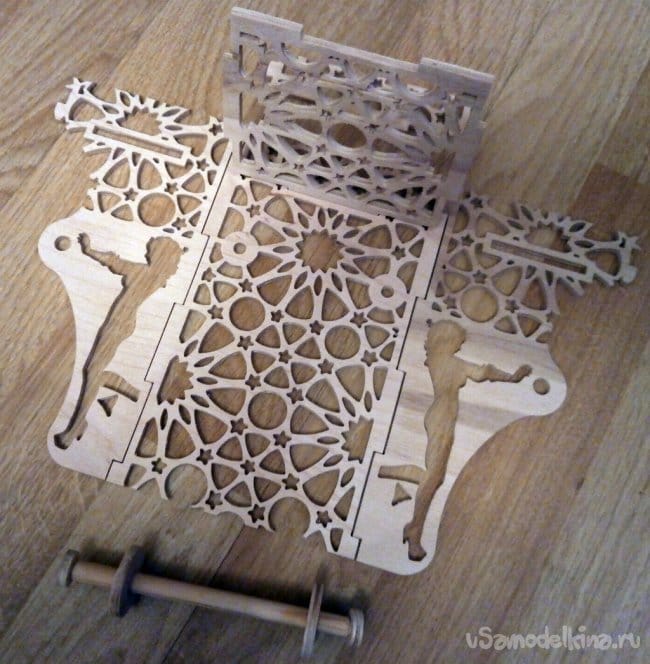

Проверяем "на собираемость":
Если всё нормально (а по другому не должно быть), собираем. Я при этом использовал клей ПВА. При необходимости (если детали повело после резки) можно воспользоваться струбцинами, прижимами и т.п.

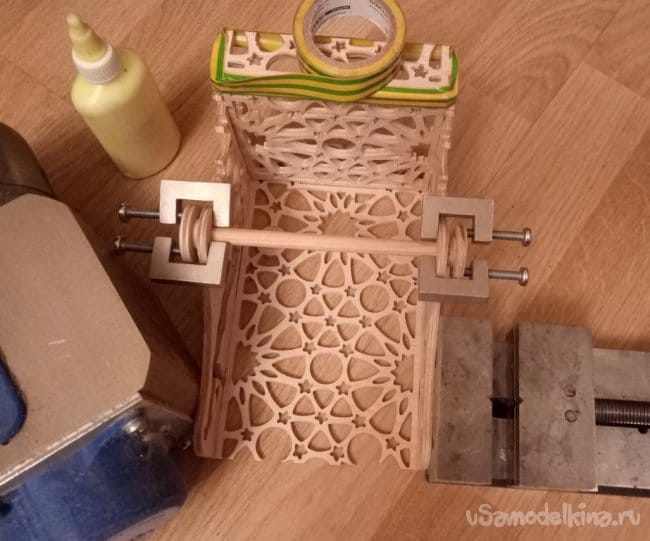

Обращаем внимание на монтаж ограничительных (упорных) колец (те, что маленькие кружочки, большие пока не трогаем, для них отдельная операция). Их смазываем контактную сторону и крепим, используя для центровки ось. Ось будет съёмной, поэтому следим что бы не попало на неё клея. Я использовал мелкие струбцинки для плотного прижатия. Полочку стянул изолентой. Жаль, синей не было

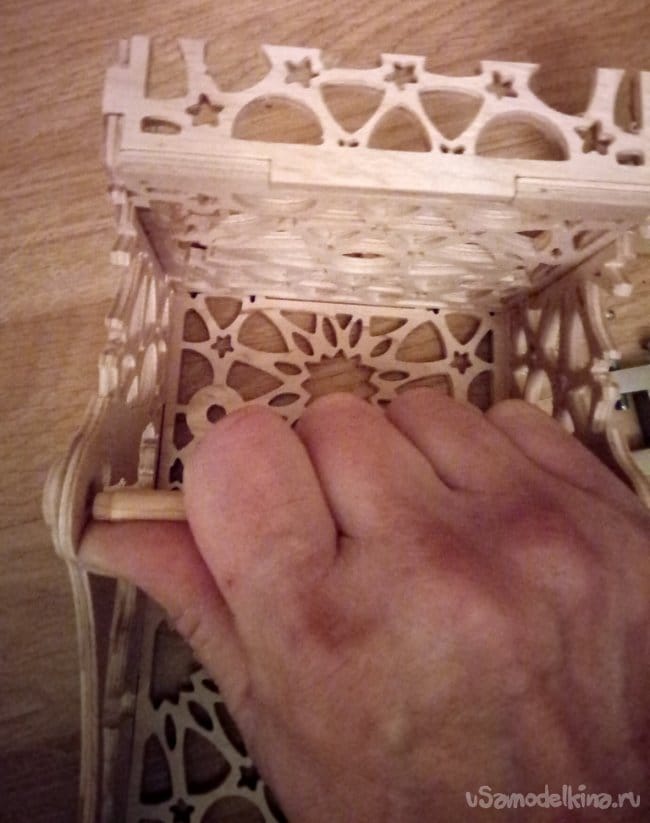

. Хоть и не повело детали, но для надёжности стянул. Не приятно, если сборка получится с щелями. Ждём высыхания.Когда всё высохло, нужно снять ось. Возможно на неё все-таки попал клей. Поэтому сначала нужно провернуть ось, сорвать (или просто проверить) в свободном ходе. Дальше, отгибая боковые стенки вытаскиваем ось.
Насаживаем на неё большую шайбу (ОДНУ!!!) и устанавливаем ось на место. Двигаем шайбу до упора к боковой стенке. Дальше склеиваем шайбу и ось нанося несколько капель клея по месту соединения. Снова ждёмс

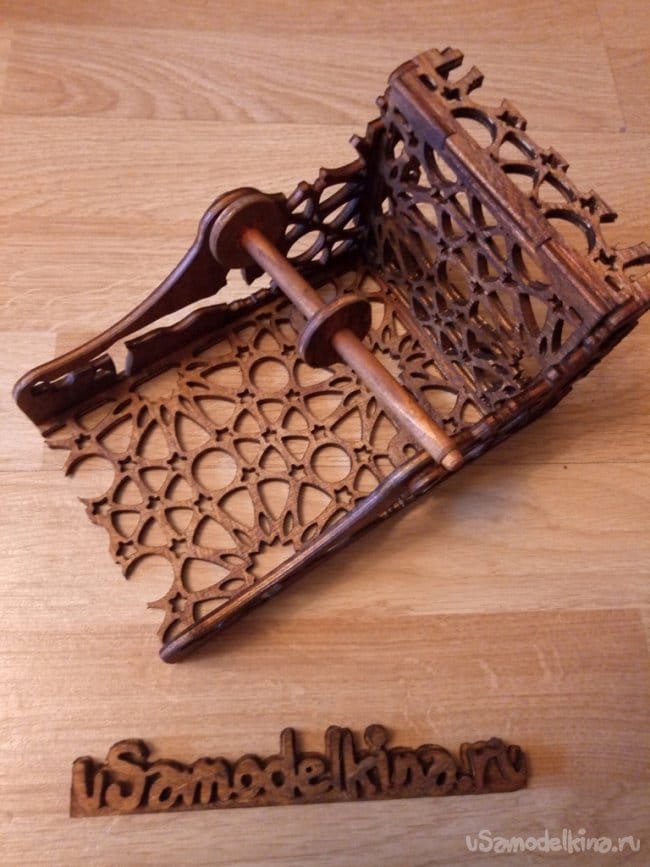

В принципе, всё собрано. Высохнет, снова шлифанём собранное изделие (особенно стыки и внешние углы), и можно готовить к покраске, пропитке, раскрашиванию ну и так далее (на сколько хватит фантазии или лени).

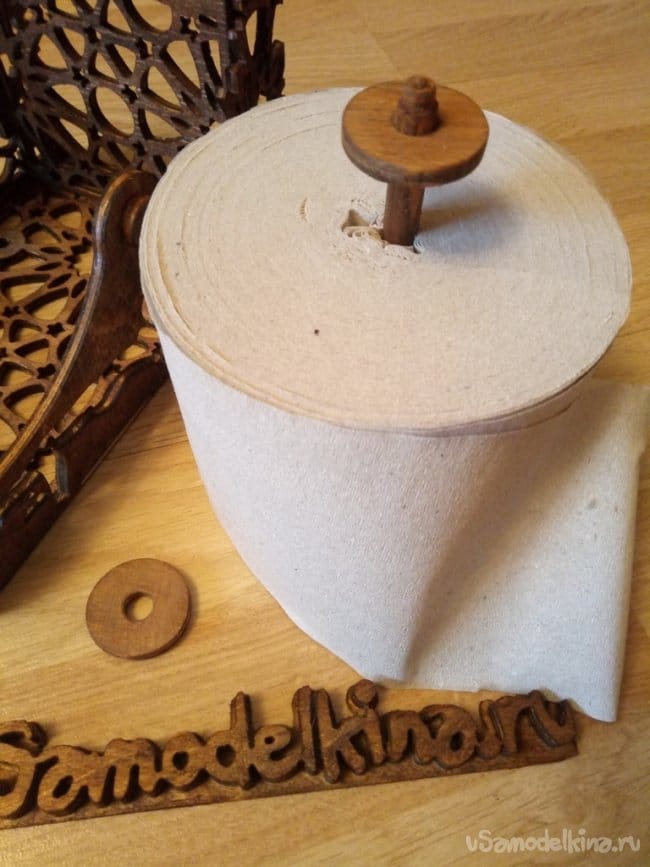

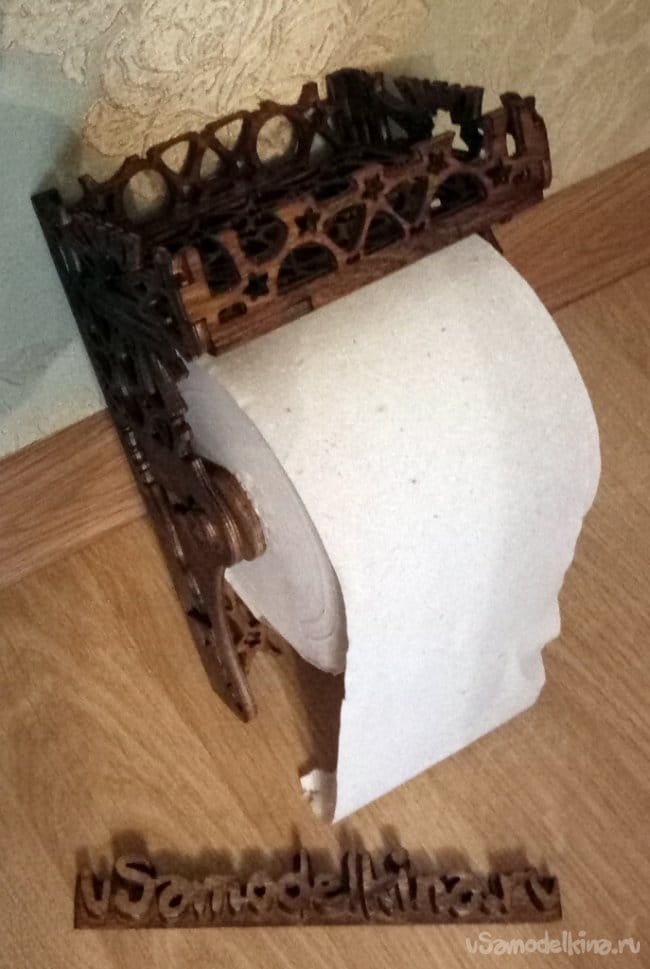

Специально купил рулон бумаги большого размера (диаметр рулона) и без втулки. На следующих фото показано как легко протыкать этот рулон и как он свободно расположен внутри держателя.
У меня всё. Дерзайте, и будет вам счастье!
