    Ремонт защитных шторок объектива


    На моей любимой старенькой цифровой мыльнице заклинило защитные шторки объектива. То не открываются, то не закрываются "И вместе и по врозь, а то попеременно". Принято решение исправить возникшую неисправность. Внимательно осмотрев конструкцию, решил, что весь фронтальный блок вставлен просто на защелках. Без всяких винтиков и болтиков. Подобрал тонкую и плоскую инструменту решился на ремонт. По краю невозможно нормально отщелкнуть переднюю крышку, есть риск замять тонкий пластик бортика первого барреля объектива.

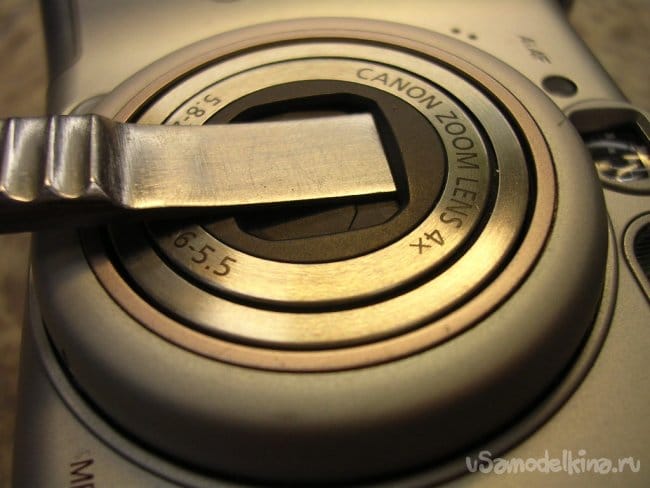

    Железной рукой зацепил инструментину за край отверстия в передней панели и нажал слегка. Вся панель довольно легко отсоединилась на своих защелках.

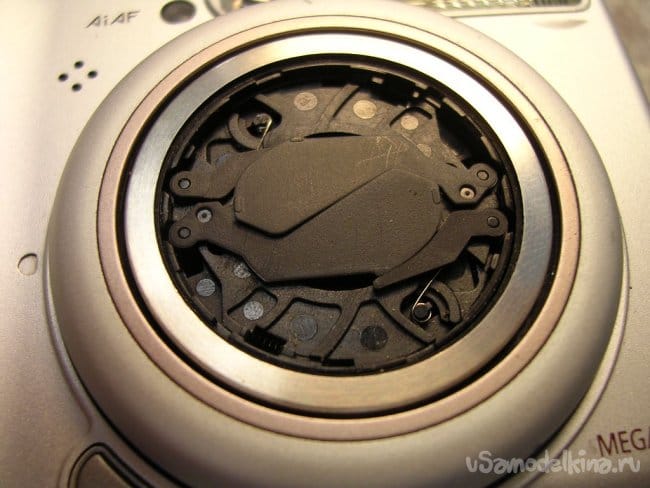

    И чего такое я вижу внутри? Вроде все цело, а не работает. Правда со временем защитные лепестки пошоркались и стали шершавыми.

    А чего мне бояться, нужно смазать! А чем? Иногда пользуюсь фотоаппаратом на морозе и нормальная смазка может загустеть. Мне нужны гарантии. Начинаю модернизацию по полной программе.

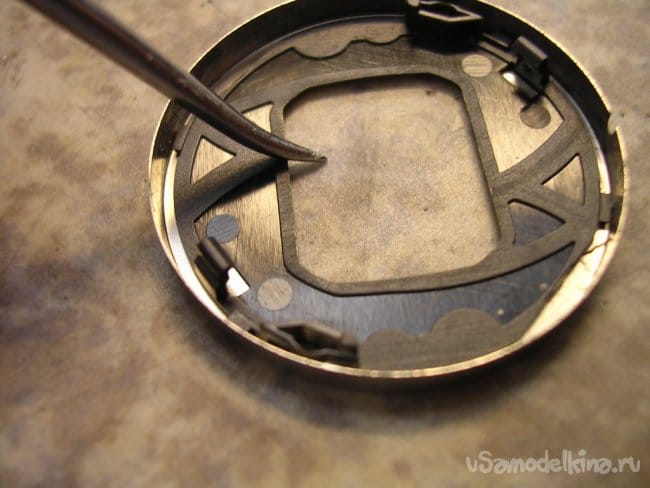

    Для начала края отверстия маленько проглаживаю пинцетом слегка наискосок. Лепестки шторок не должны за них цепляться.

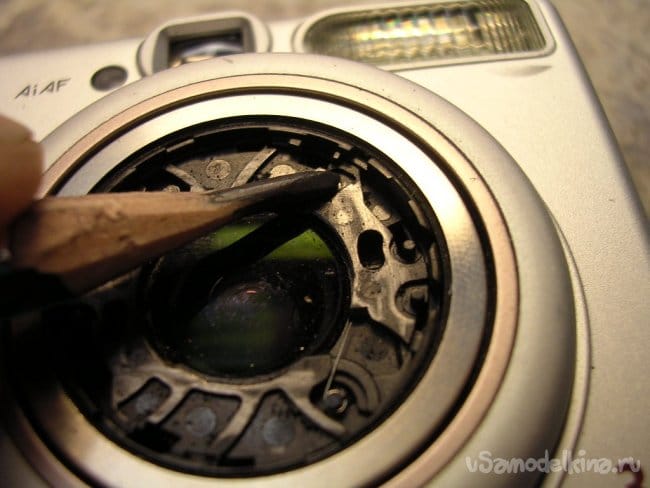

    Затем на все выступающие "рельсы" по которым скользят лепестки защитных шторок "смазываю" мягким карандашом. Графит точно не застынет на морозе.

    Затем с величайшей осторожностью снимаю сами лепестки, стараясь не потерять возвратные пружинки. Они такие маленькие и прыгучие. Гладким пинцетом протираю грани отверстия вокруг фронтальной линзы объектива, слегка их закругляю.

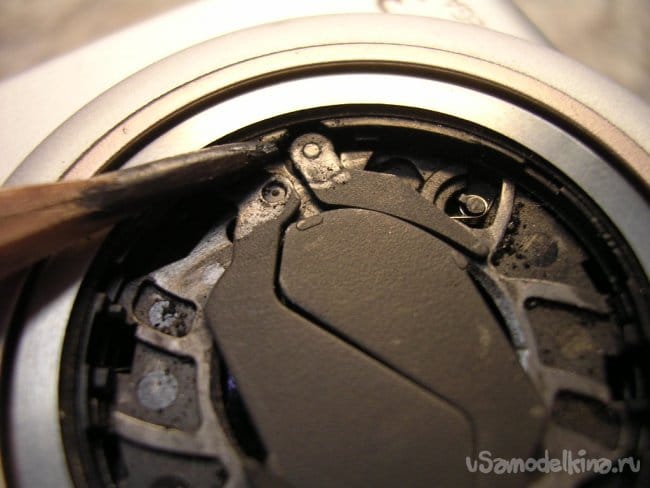

    Натираю графитом и эти выступы, а заодно оси на которых проворачиваются лепестки.

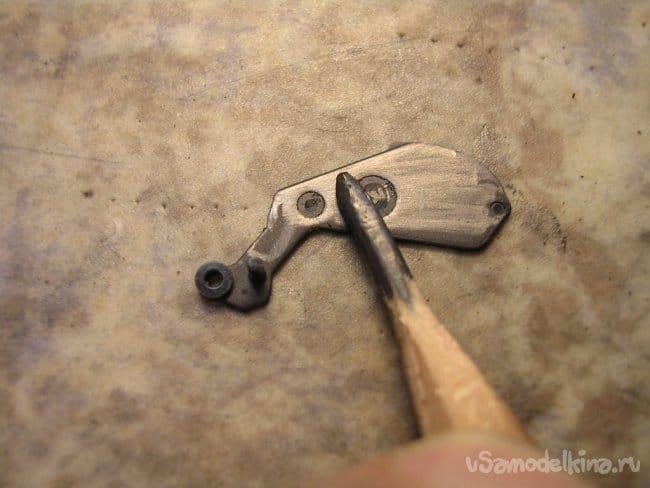

    Гулять так гулять! И смазываю графитом внутреннюю плоскость защитных лепестков.

    И все трущиеся части заодно.
    Осторожно устанавливаю на место возвратные пружинки. И очень аккуратно продуваю всю конструкцию, удаляя крошки графита.

    Защелкиваю фронтальную накладку. Ремонт окончен. Тестирую на открытие-закрытие, все работает! Несколько раз продуваю торец объектива удаляя остатки крошек графита.

    Все готово, может и Вам пригодится.
