    Авиамодель «Red»


    Как то вечером, высиживая дома свою самоизоляцию, продолжил работы с моделью под названием «BuBo» , вот тут-то всё и началось!
    Вы все слыхали о вдохновении, слыхали, что оно приходит к людям, занимающимся творчеством. Мы привыкли считать, что оно приходит к писателям, поэтам или художника.

    А тут оно взяло и припёрлось ко мне!

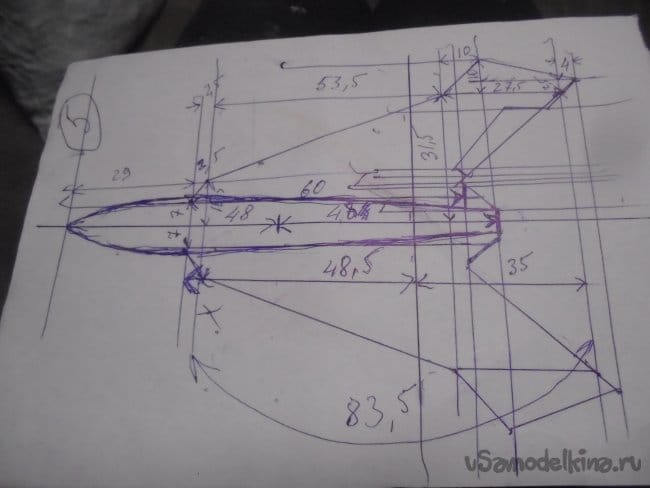

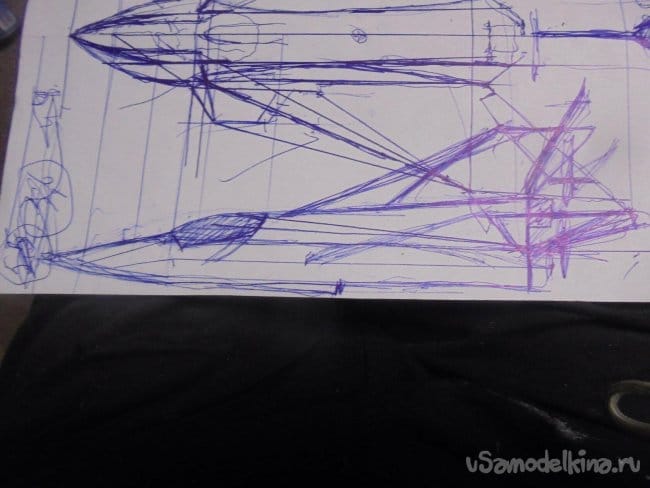

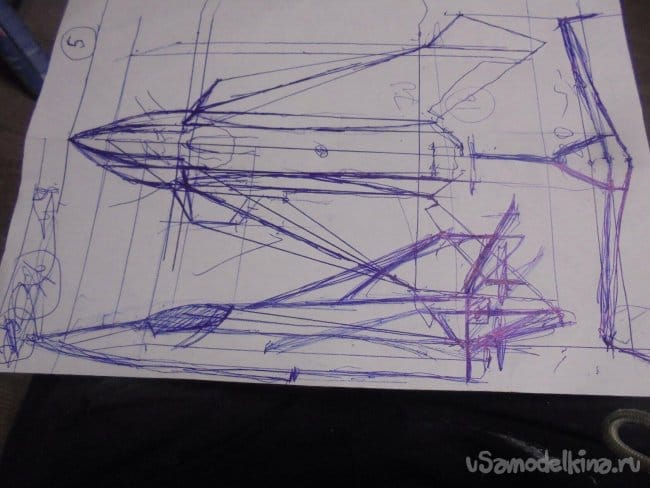

    Схватил ручку, какой-то блокнотик под руку попался и начал я что-то рисовать.

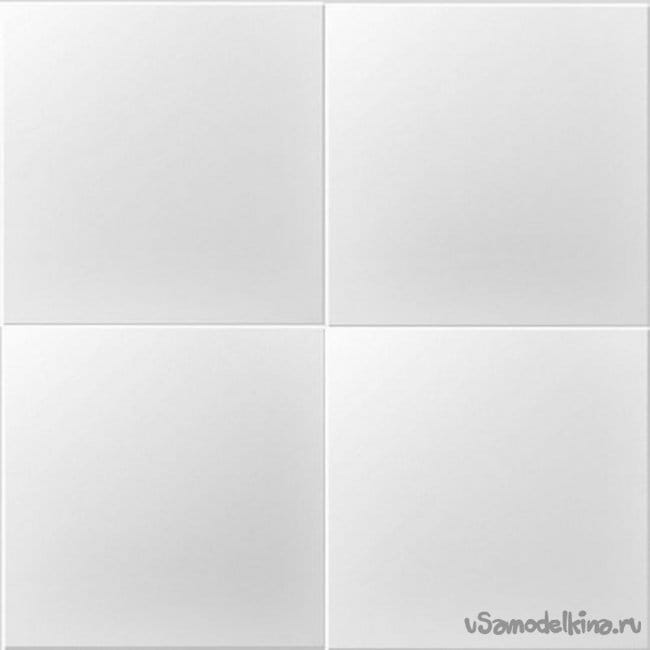

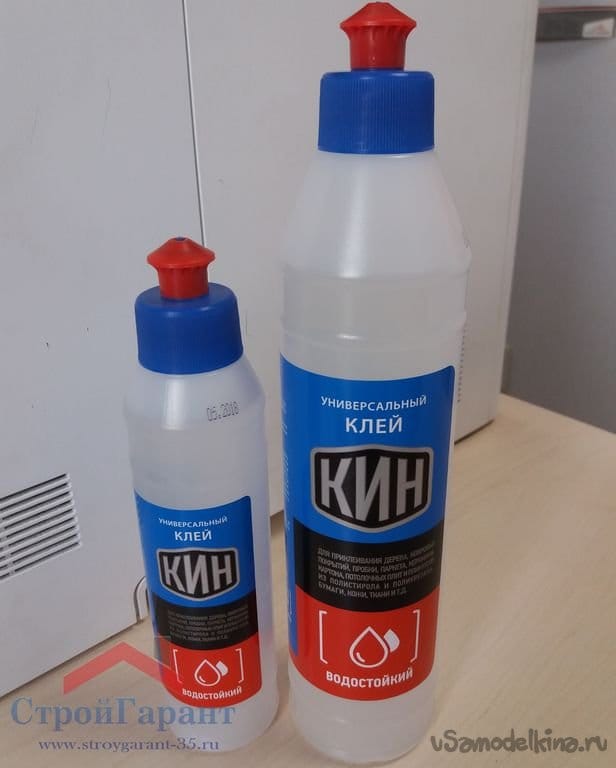

    Пригляделся внимательно, красивая авиамодель может получиться! И не откладывая, начал работать над ней. Прямо на своём рисунке проставил размеры и перенёс их на потолочную, белую, гладкую плитку, толщиной 4 мм. Она у меня, у меня всегда лежит наготове, также как и универсальный, влагостойкий клей «КИН».
    Авиамодель «Red»

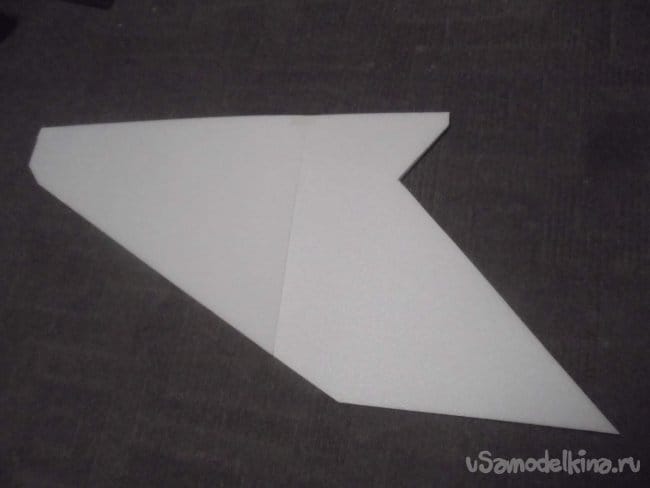

    Самым первым я вырезал крыло.

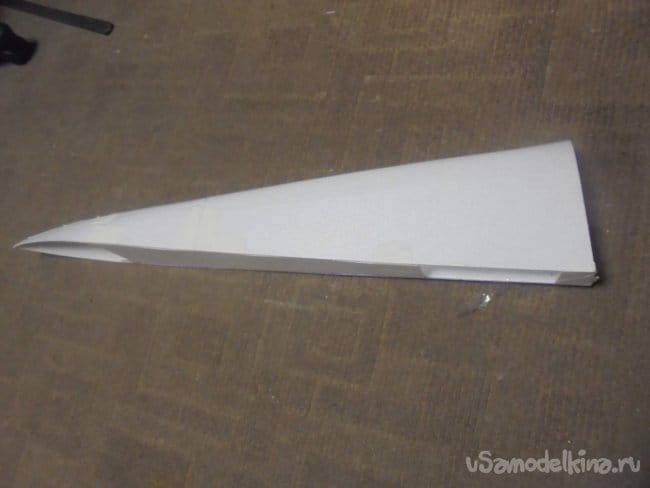

    Потом заготовку для фюзеляжа.

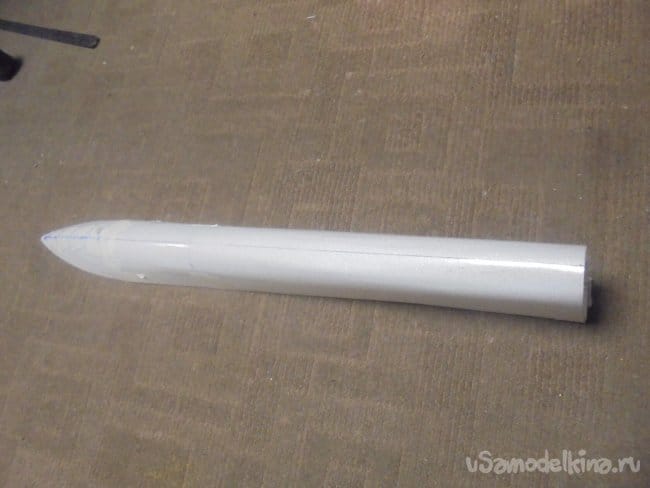

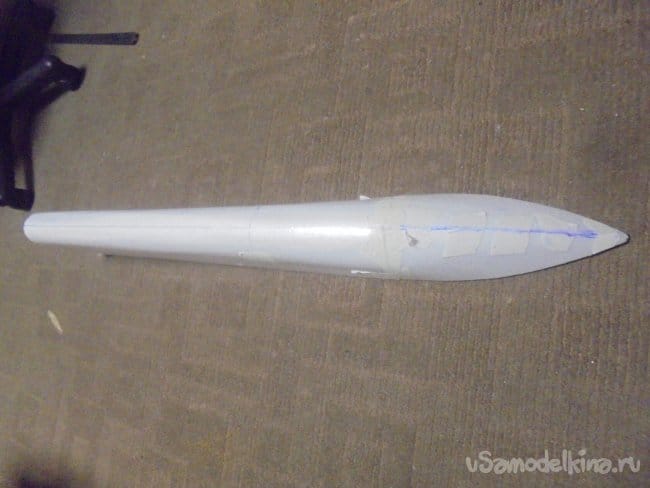

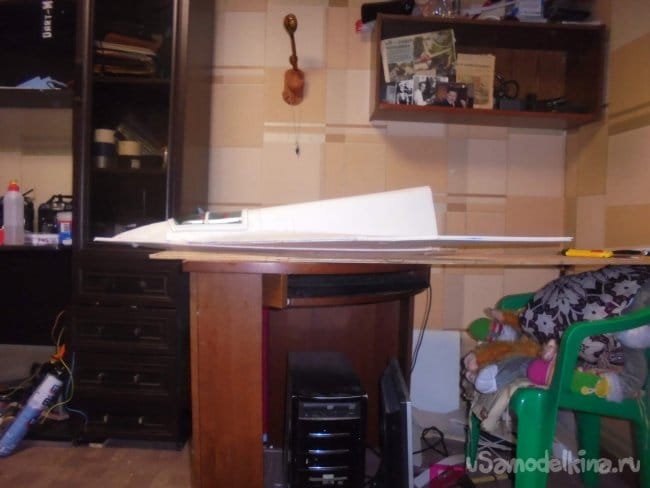

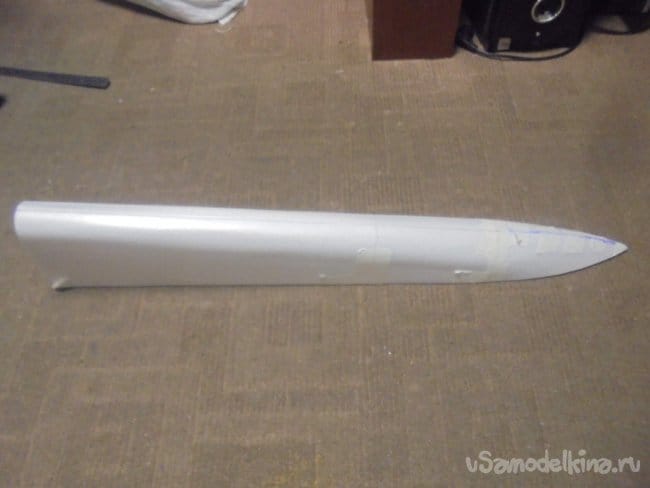

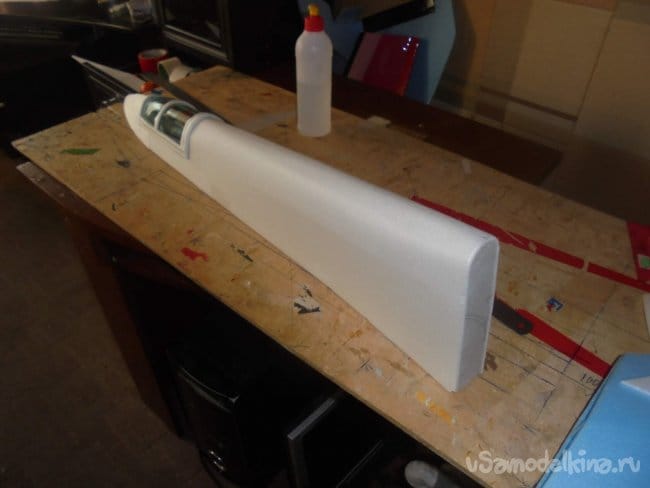

    Взял один лист потолочки, промерил высоту фюзеляжа и согнул лист.
    Перед тем, как гнуть, я потолочку обтянул прозрачным скотчем, что бы не лопнула и не потрескалась.

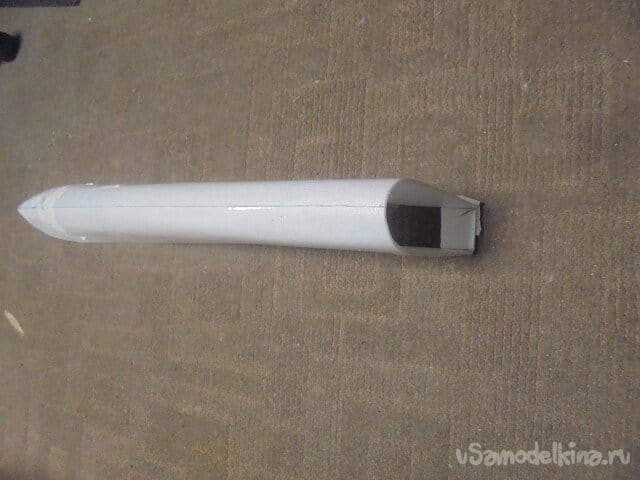

    Кое где подрезал, подровнял , хороший фюзеляж получился. С нижней стороны вклеил донышко и распорную перегородку в хвостовой части.

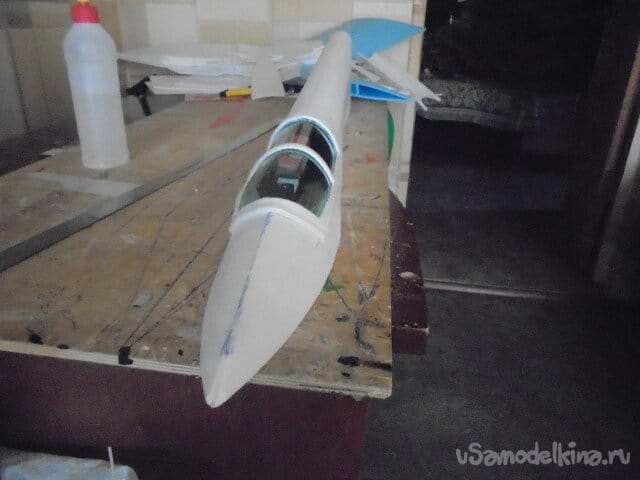

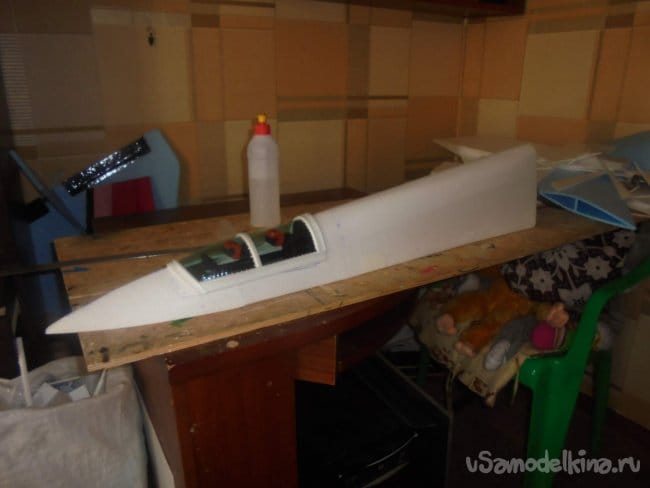

    Вырезал место для кабины.

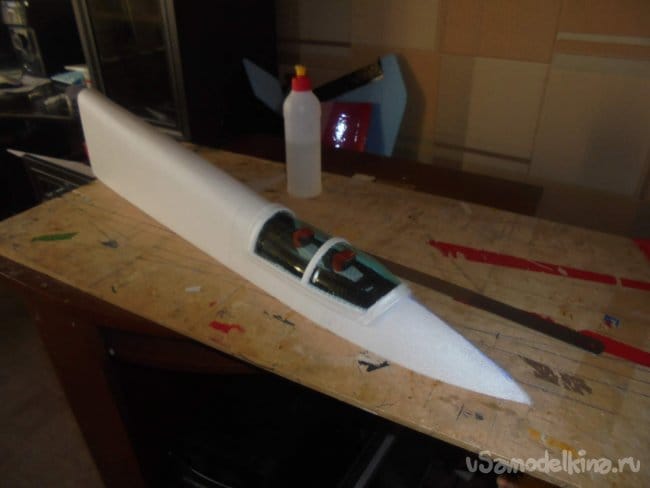

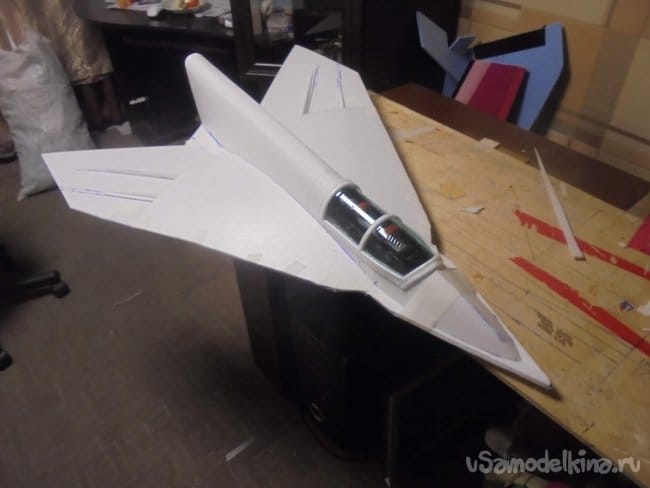

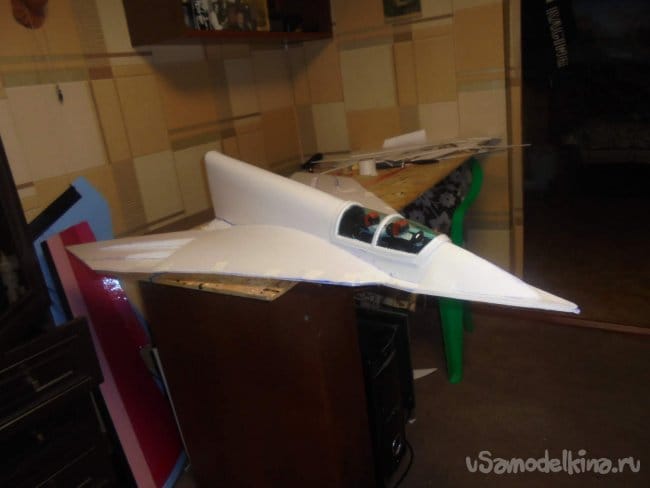

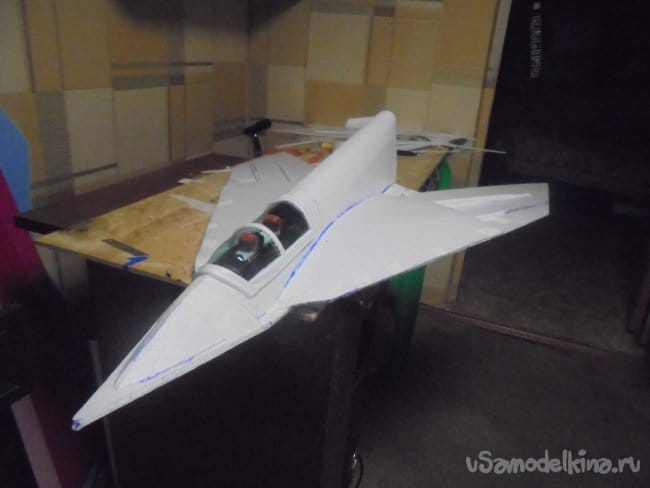

    Увидел под столом пустую бутылку из-под минеральной воды и появился фонарь для кабины. Вырезал фигурки пилотов, раскрасил гуашью и посадил в кабину.


    Фонарь обклеил раскладками из обрезанных краёв потолочной плитки.
    Получилось прочно и красиво.

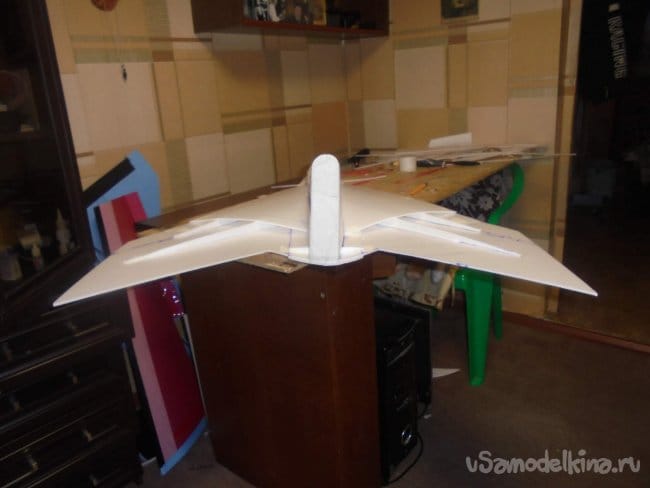

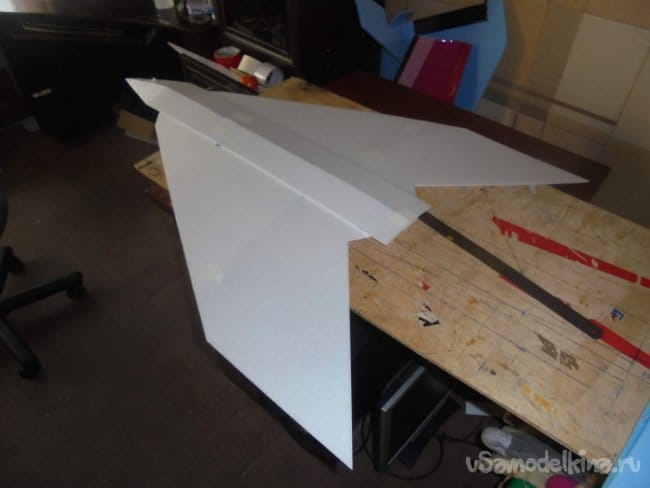

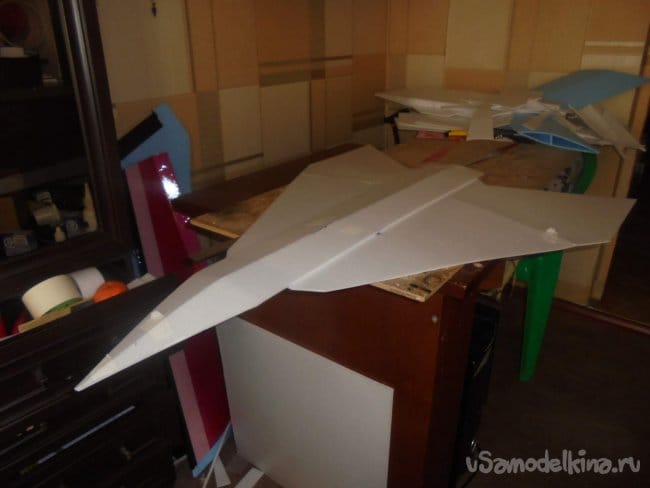

    На заготовки половинок крыла приклеил нижние плоскости фюзеляжа, которые укрепились косыночками, создавая V угол крыла.
    фото

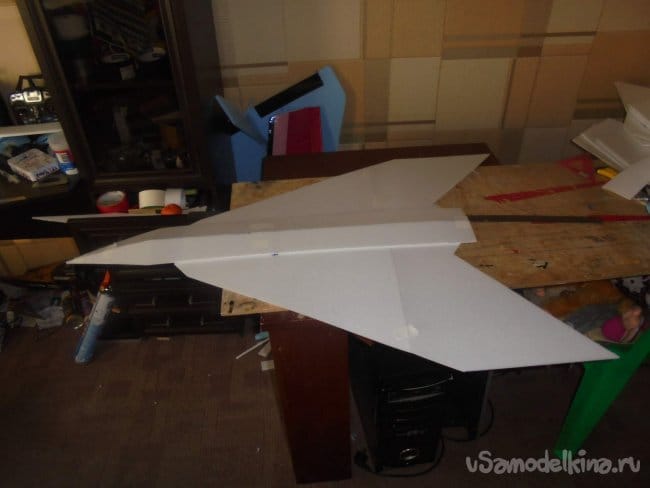

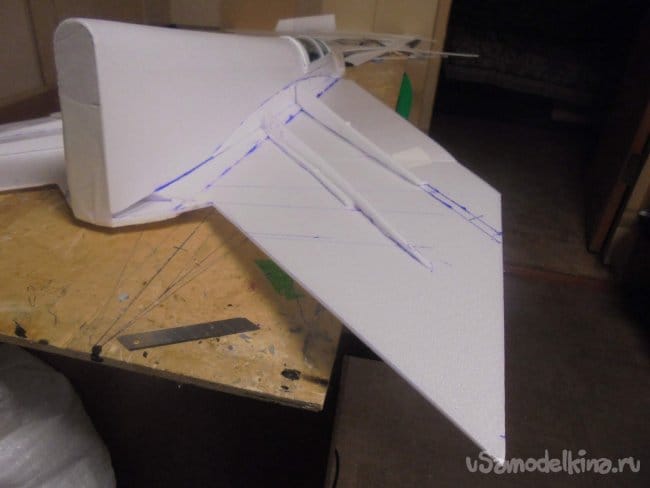

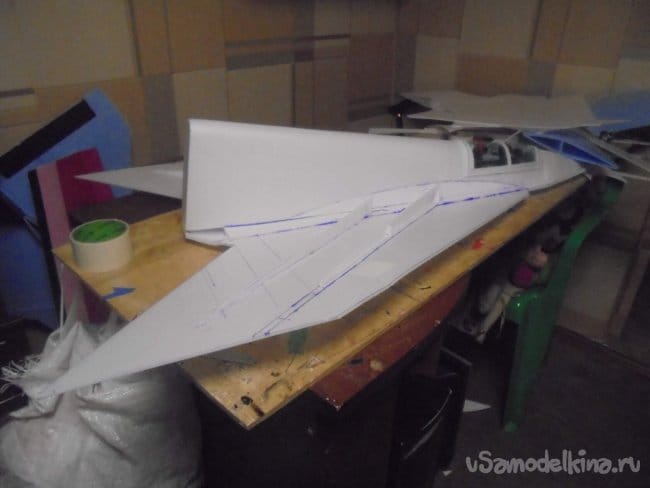

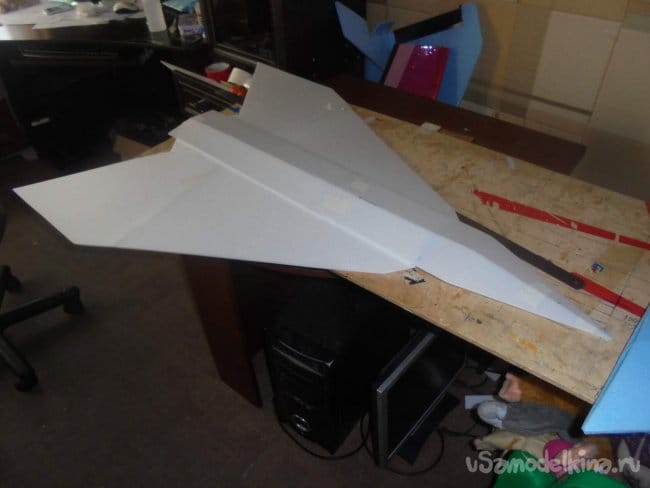

    С верхней стороны приклеил фюзеляж и закрепил его нервюрами, которые придают профиль крылу.

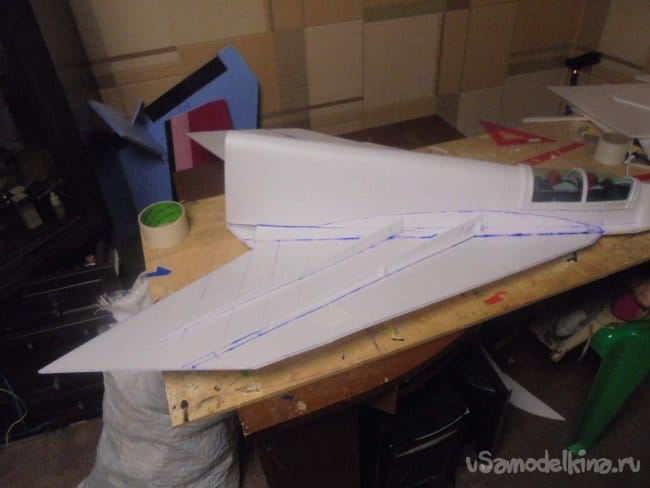

    Внутри крыла вклеиваются косынки, дающие прочность.

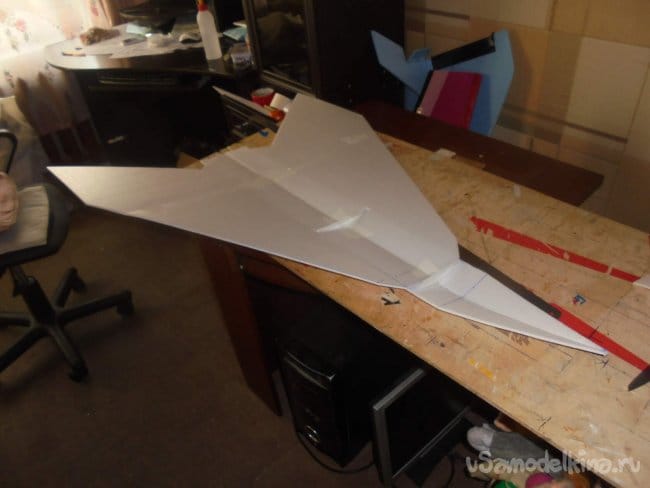

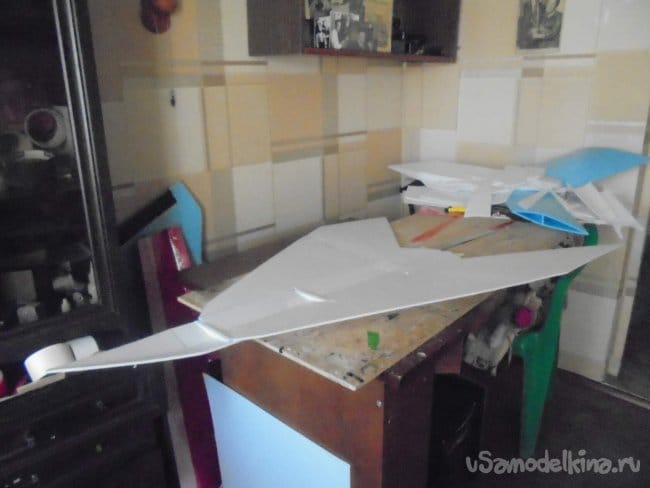

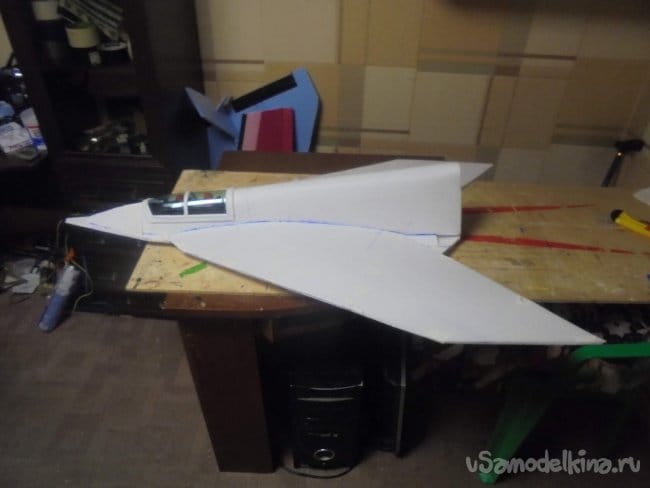

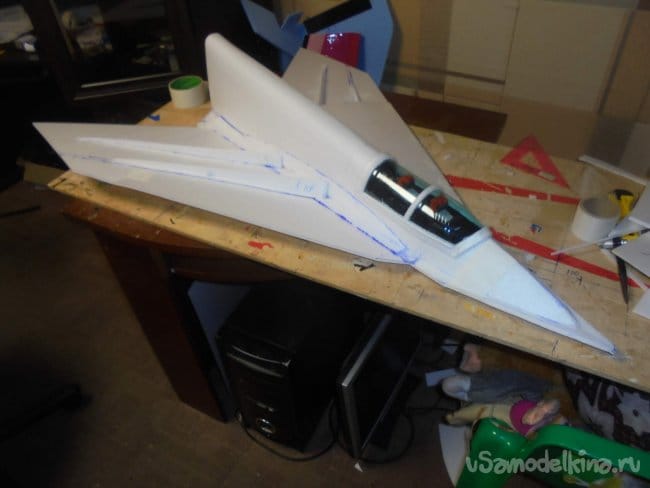

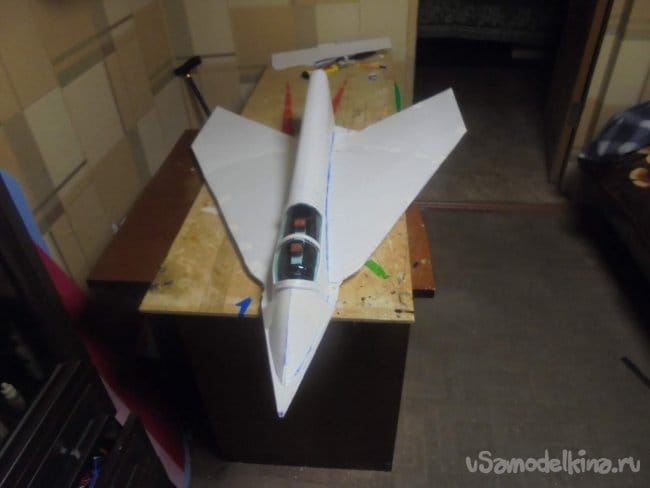

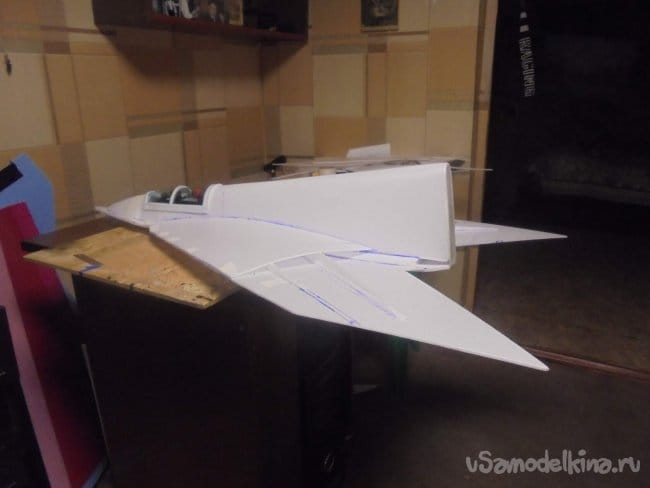

    Приклеиваю внешнюю обшивку крыла.

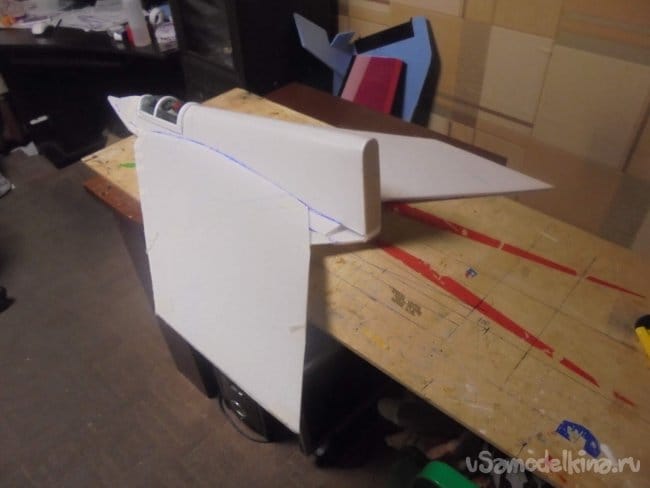

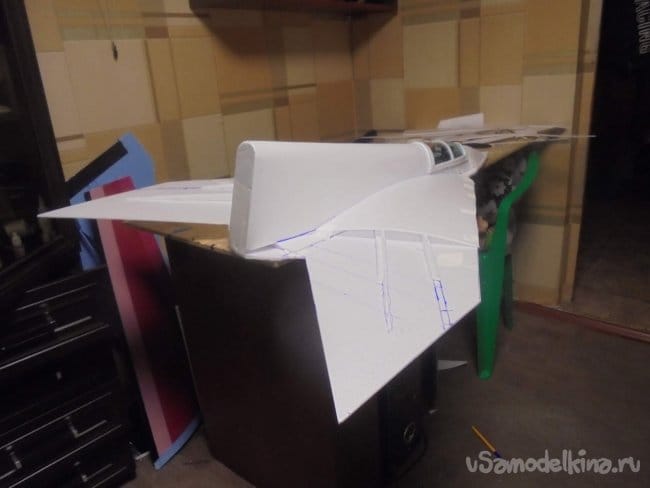

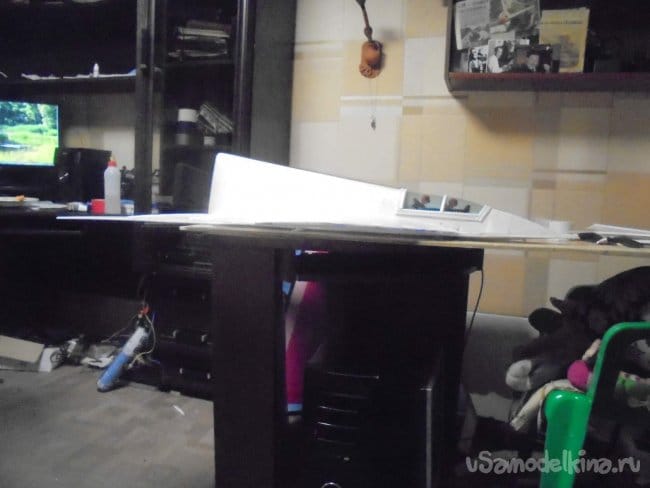

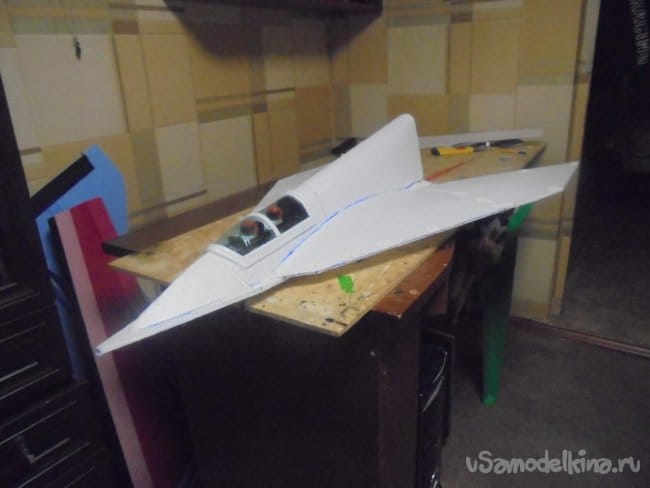

    Вырезал заготовку для киля, примерил и вклеил. Начал локальную обтяжку модели цветным скотчем.

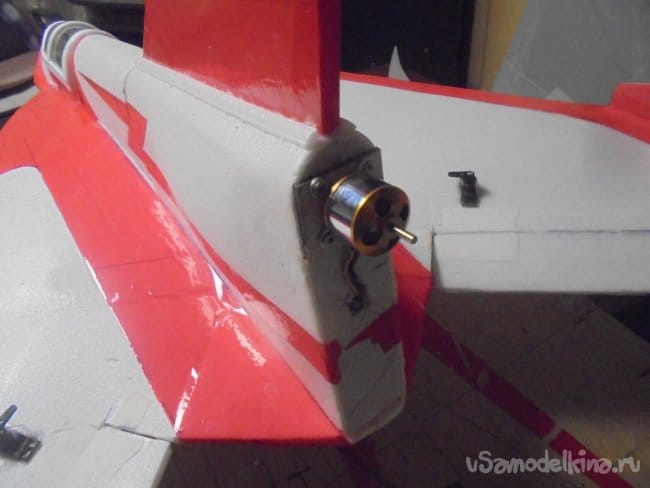

    В хвостовой части фюзеляжа вклеил кусок листового утеплителя «Пеноплекс», на него приклеил кусочек фанеры , толщиной 3 мм. Тут будет крепиться мотор.

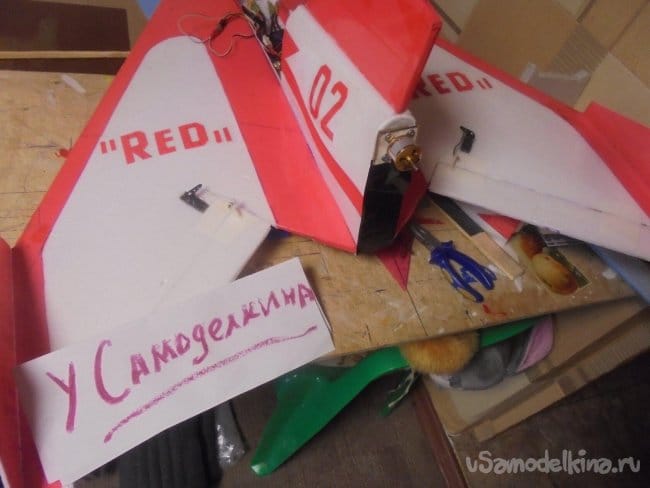

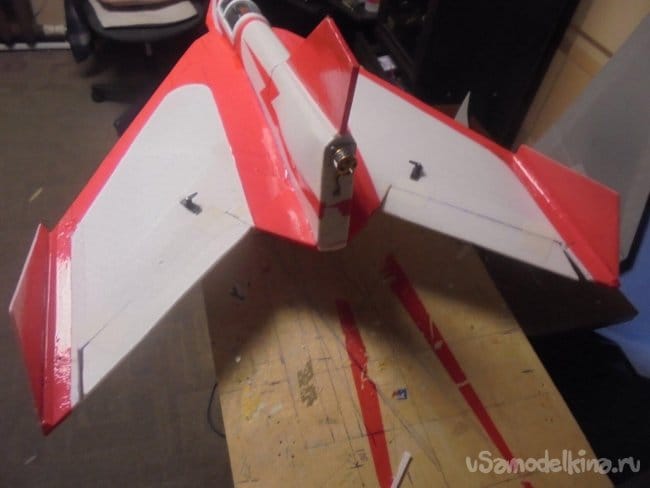

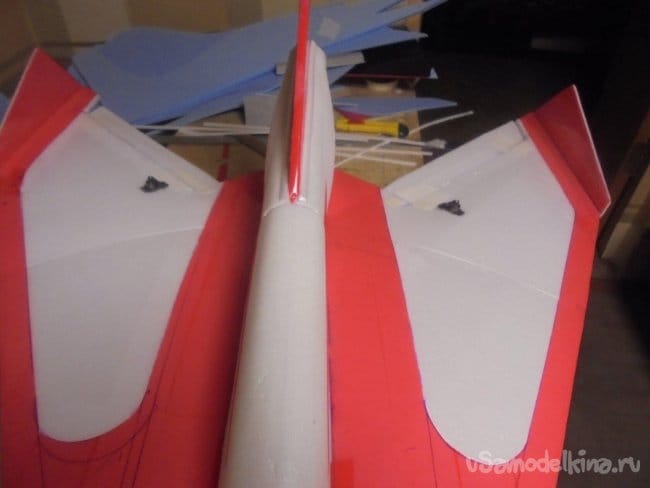

    В крыле вырезал и навесил элевоны, вклеил сервомашинки, подсоединил тяги управления, установил мотор.



    Проверил работу элевонов.

    Концы крыла (винглеты) вначале смонтировал с направлением вниз, но после некоторого размышления сделал направление вверх.

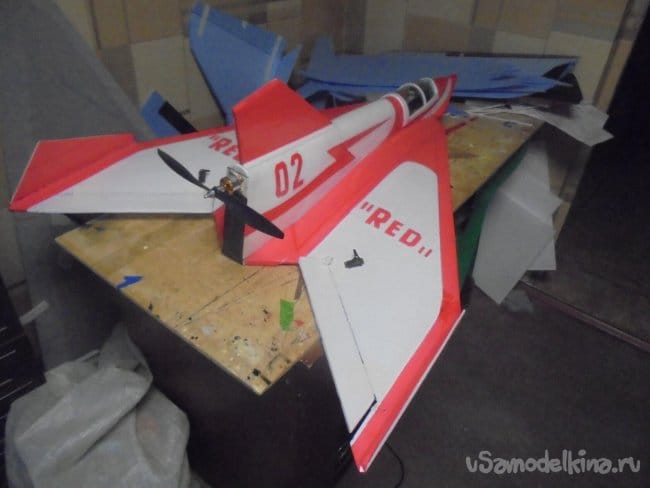

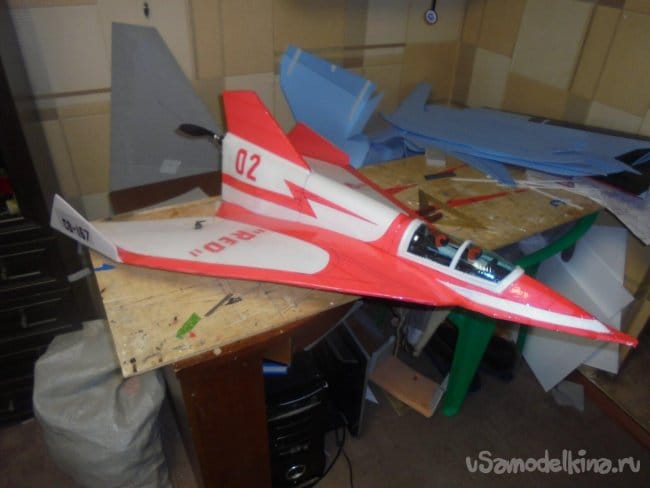

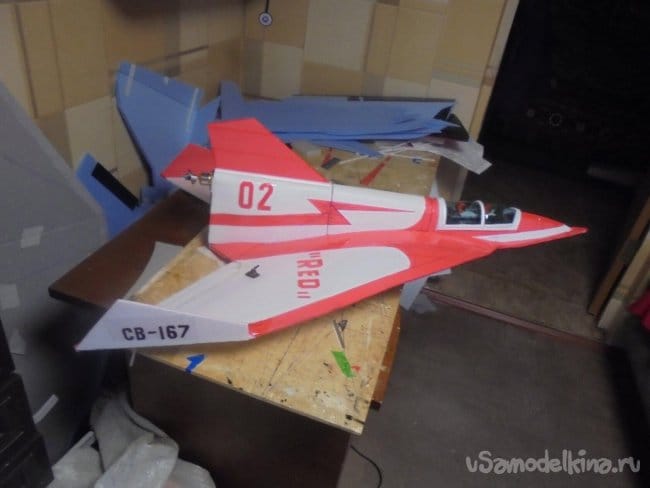

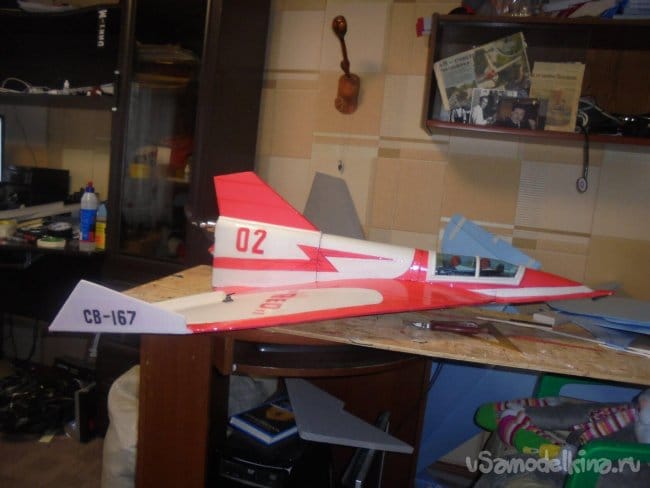

    Обтянул модель цветным скотчем.

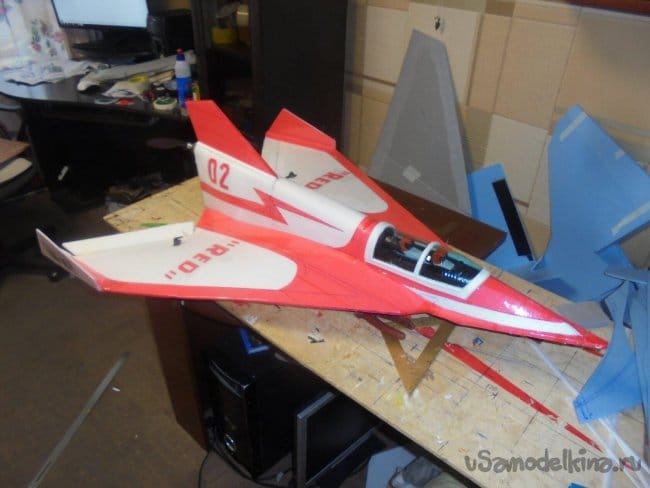

    Получилось прекрасно и тут же само – собой появилось имя для модели – «Красный».

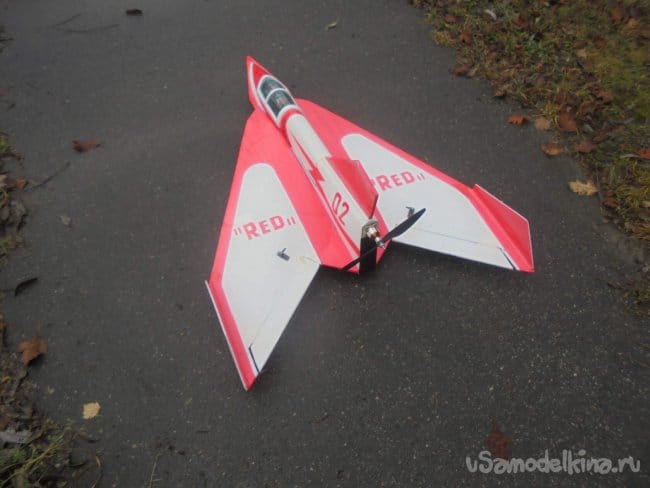

    Модель получила имя «Red».
    Полётный вес модели -500г.
    Вес без электроники - 128г.
    Длина модели - 1170мм.
    Размах 960 мм.
    Мотор – 2212 1400KV
    Винт – 10 X 4,5
    Регулятор - 40 А.
    Сервомашинки – MG90S
    Аккумулятор - 3S 1500mAh

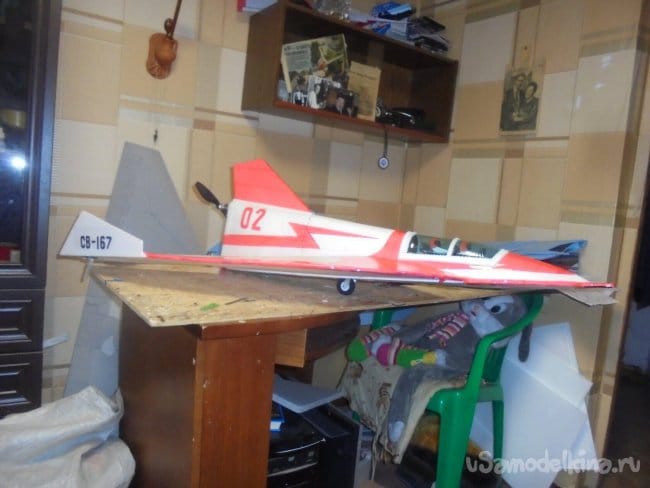

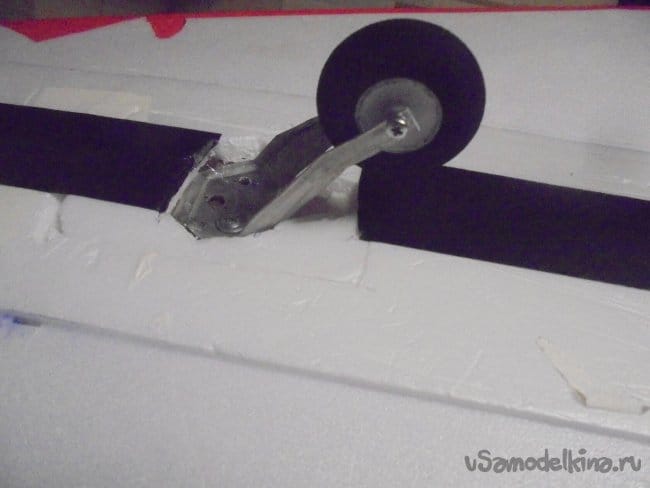

    Снизу смонтировал шасси, по принципу планера., а на концах крыла поставил костылики из пластика.

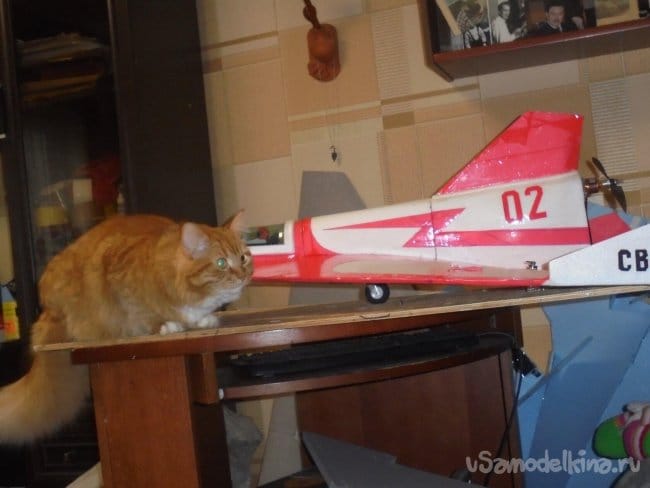

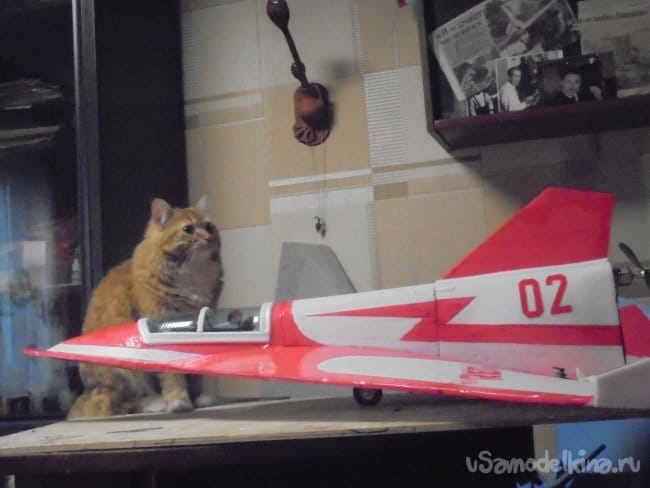

    Кот осмотрел модель , она ему понравилась.


    Мне ничего не оставалось, как принять новорождённую.

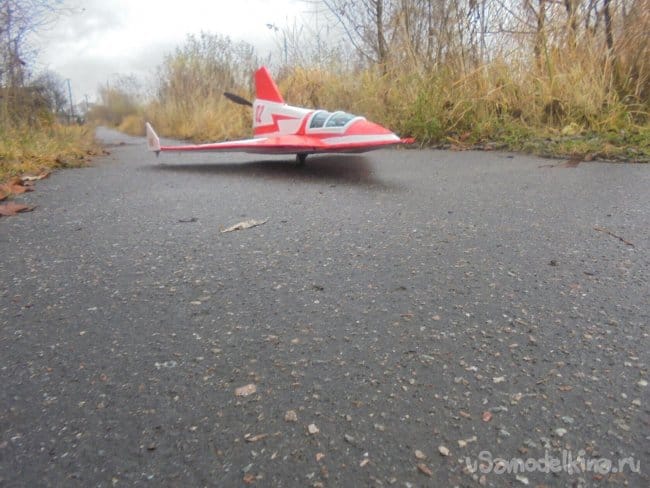

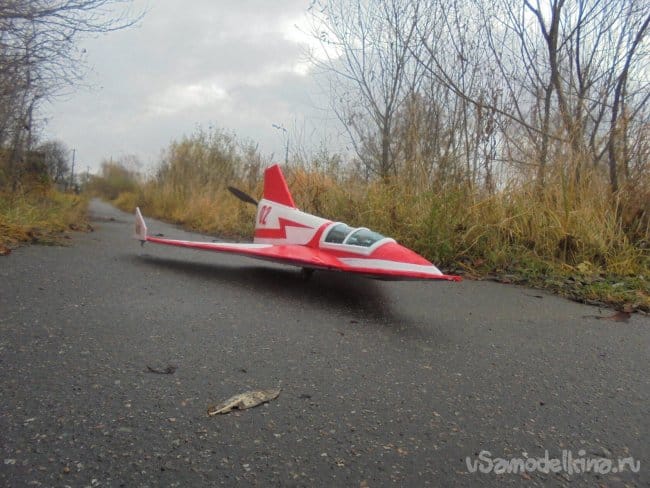

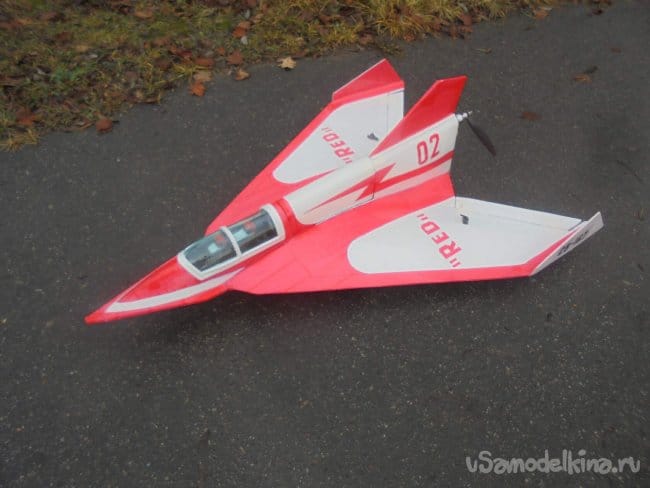

    Вот так модель смотрится на полосе.

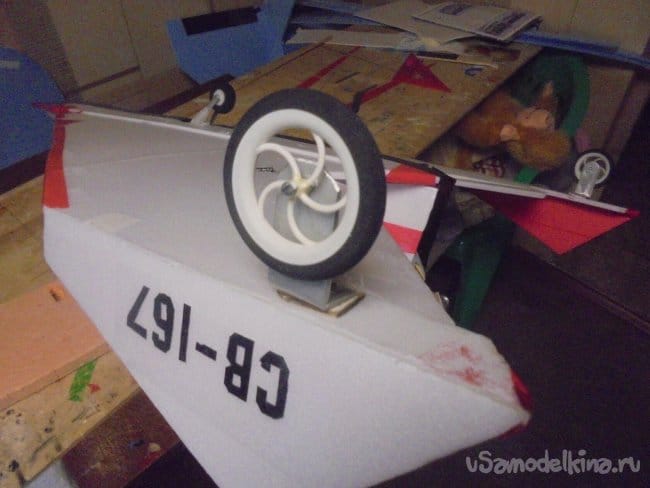

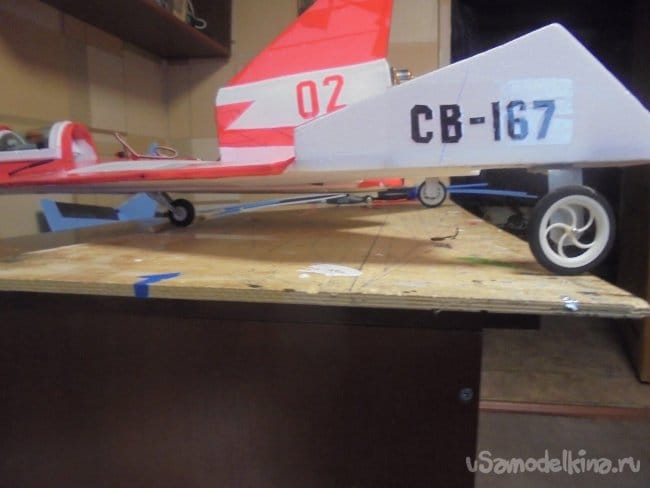

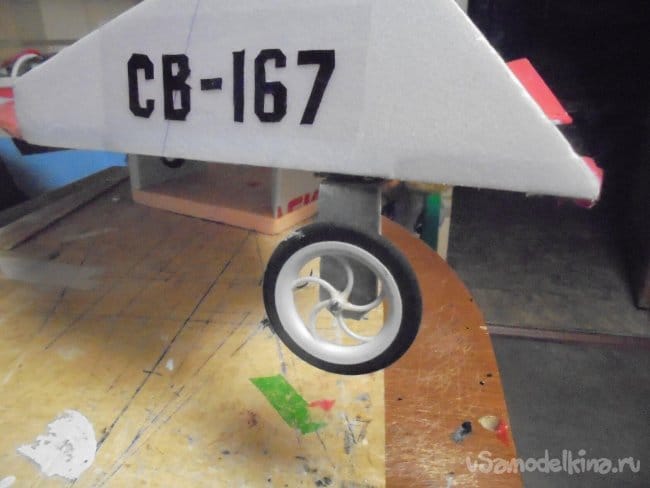

    Костылики на концах крыла заменил на колёса.





    Очень обидно, что при первом, пробном полёте ,сняли шасси и решили взлетать со снега. В дополнение, плохо закрепили аккумулятор, он сдвинулся, нарушил центровку и пилот не справился с управлением. Главное – она взлетела!

    Модель цела, сломался винт при опрокидывании.
    Начинаем новые испытания.
    На этом я закончу свой рассказ о модели «Red» , построенной на одном дыхании, под воздействием нахлынувшего вдохновения.

    Спасибо за внимание. До свидания. Ваш Валериан Самоделкин.
