    Авиамодель АлиС-05 «Мезон-М»

    Здравствуйте, моделисты. Снова мне захотелось пообщаться с вами.
    На этот раз я хочу рассказать вам про удивительную модель.
    Она необычна всем своим внешним видом, очень лёгкая и довольно проста в изготовлении.

    Эту модель, про которую я вам рассказываю можно сделать намного проще, но опыт приходит со временем и через ошибки. Всё началось вот с этого видео ролика, увиденного на Ютюбе.

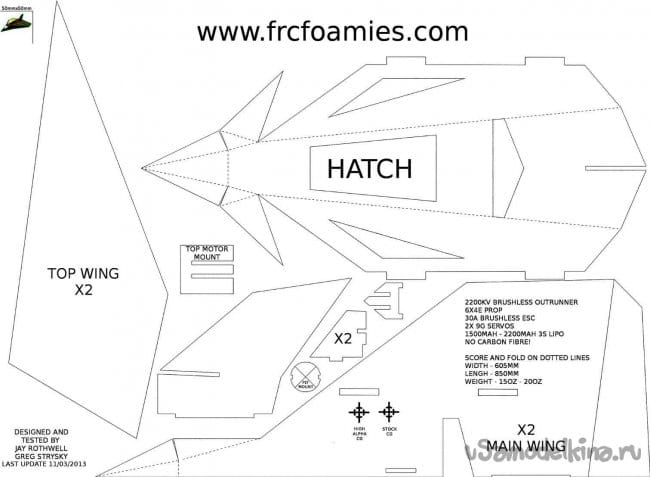

    Впоследствии появился вот такой план – чертёж, по которому, собственно, я и сделал свою модель.

    Как обычно, увиденный чертёж был взят мною за основу, а силуэт модели я оставил, как у модели «Мезон» .

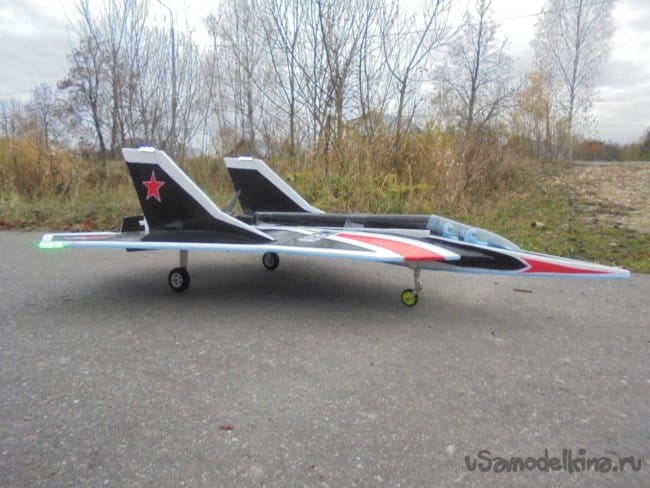

    Я показывал вам эту модель.

    Прикинул масштаб модели под имеющуюся у меня электронику, проставил размеры и начал работать.

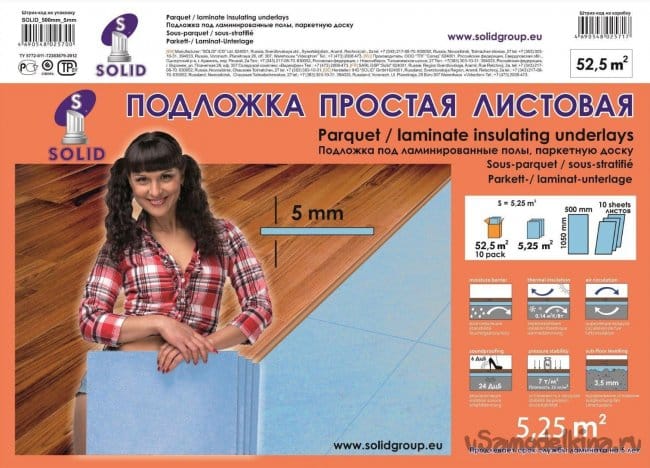

    Материалом для модели я выбрал простую, листовую подложку под ламинат голубого цвета, вот такого размера – 1000 Х 500 Х 5 мм.

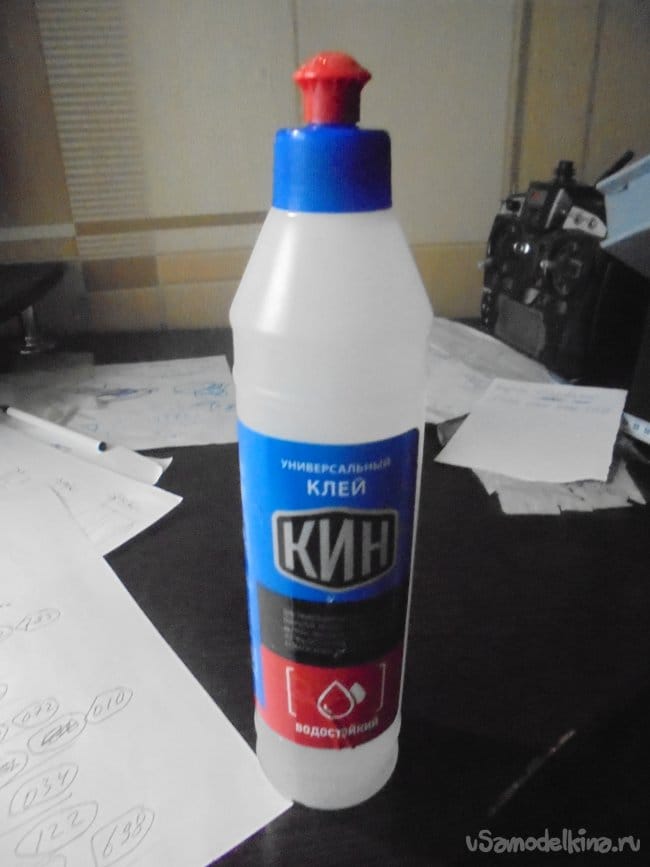

    Клей на этот момент у мня в наличии, был водостойкий, универсальный «КИН».

    Для придания красивого внешнего вида модели, использовал цветной скотч.
    Вот такую электронику я приготовил для этой модели.
    Мотор – 2826/6 2200kV.
    Авиамодель АлиС-05 «Мезон-М»

    Регулятор – 30А.

    Винт – 7 Х 6.

    Сервомашинки – MG 90S.

    Аккумулятор - 3S 1500 maH

    Длина модели – 1120 мм.
    Размах – 820 мм.
    Полётный вес - 350 г.
    Модель делается из расчёта запуска с руки.

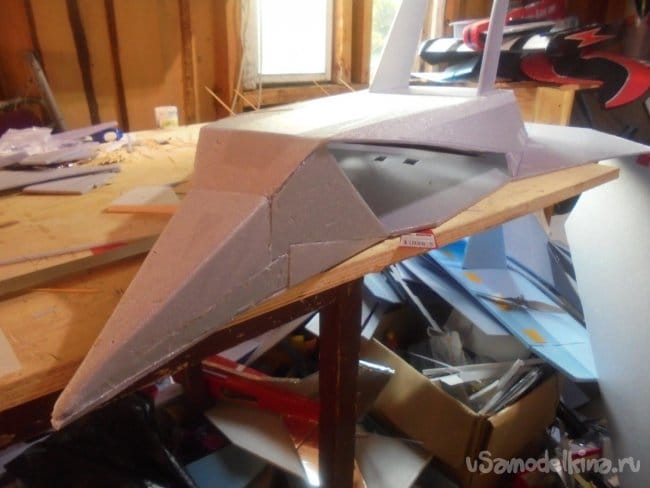

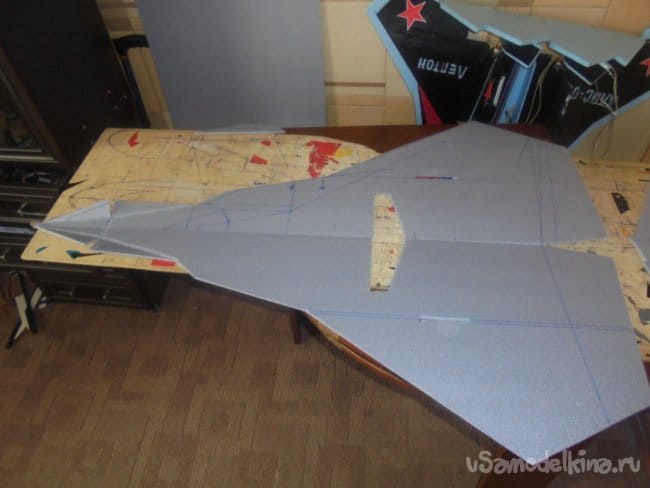

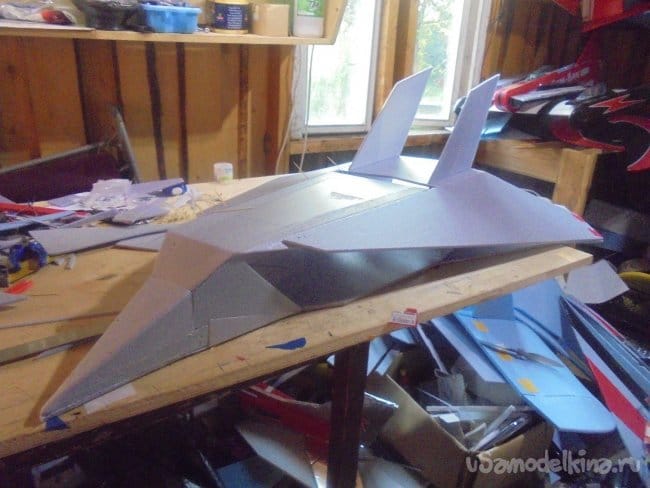

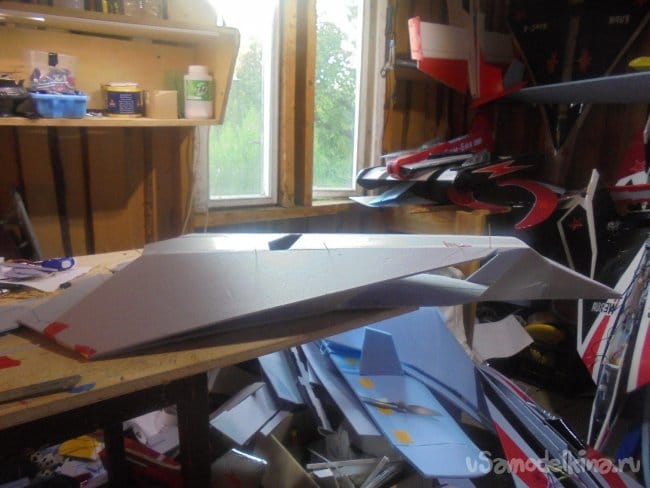

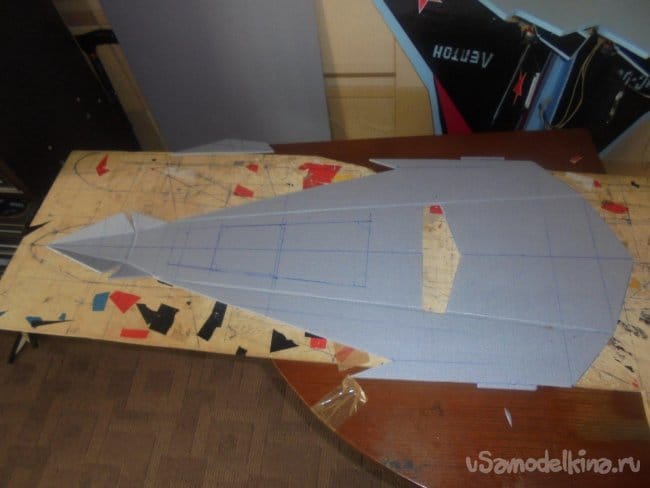

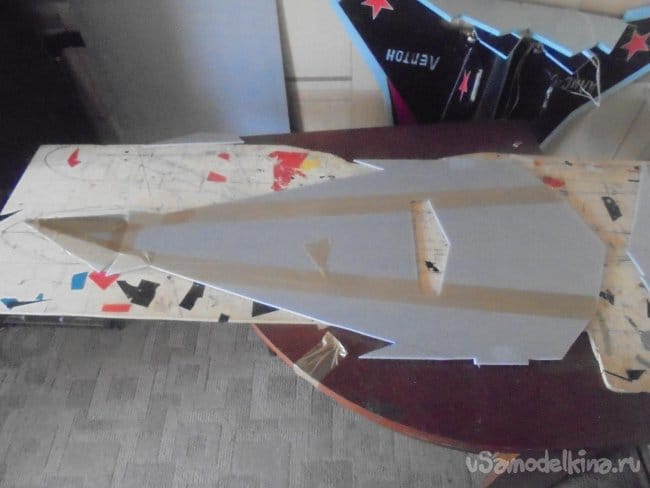

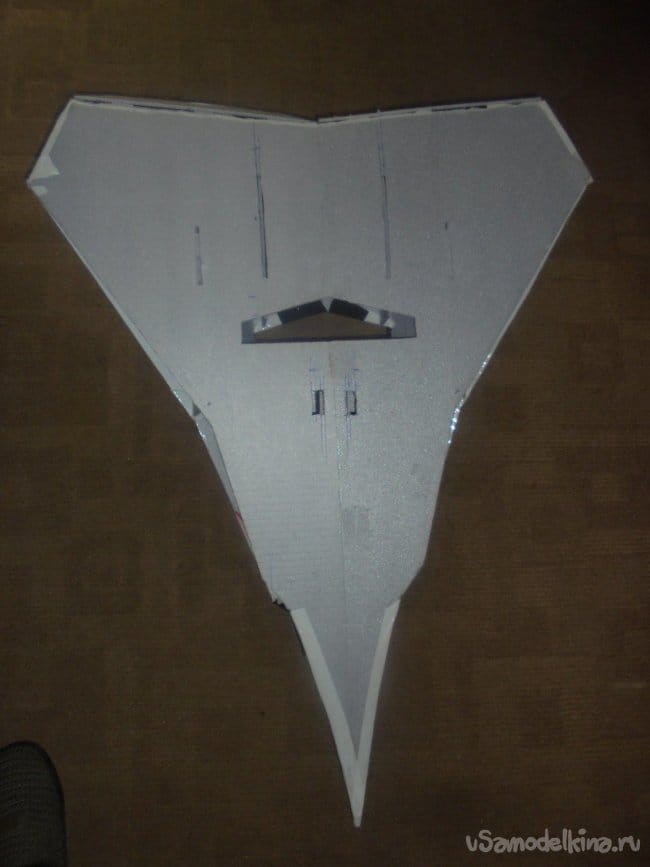

    На этот раз пришлось выкраивать две плоскости, которые в последствии, при склеивании, образуют основной каркас модели.

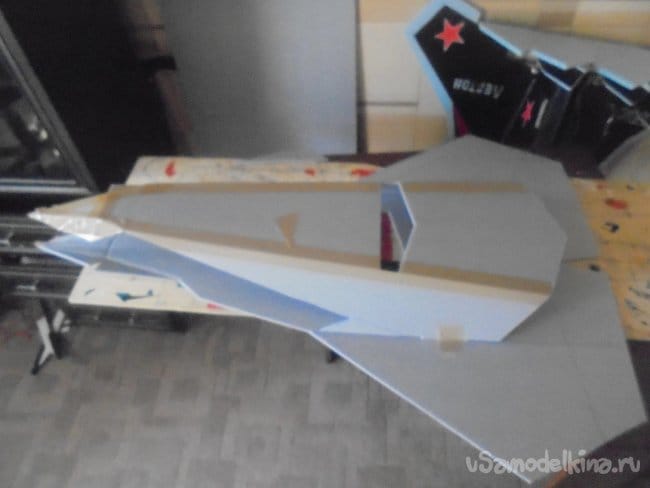

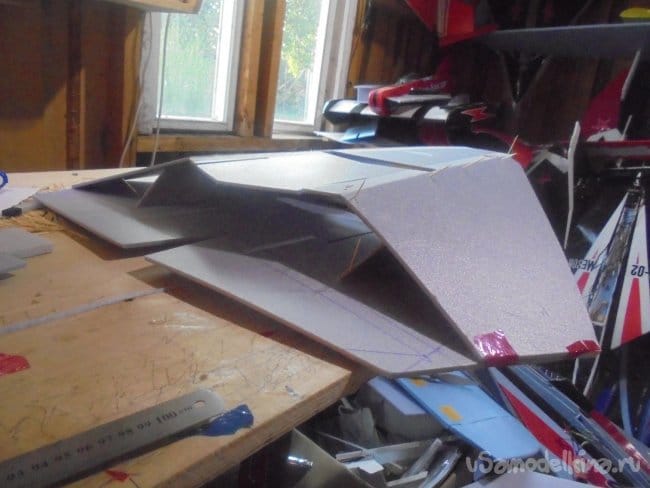

    Внутри этого каркаса, между верхней и нижней плоскостью вклеиваются наклонные перегородки, которые создают объём и придают прочность всей конструкции.

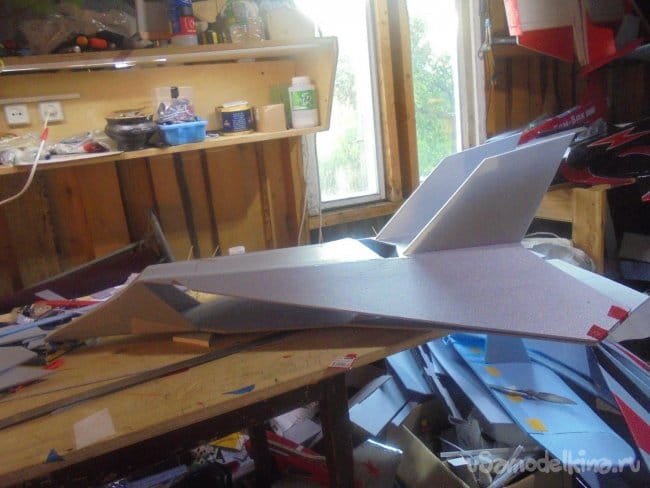

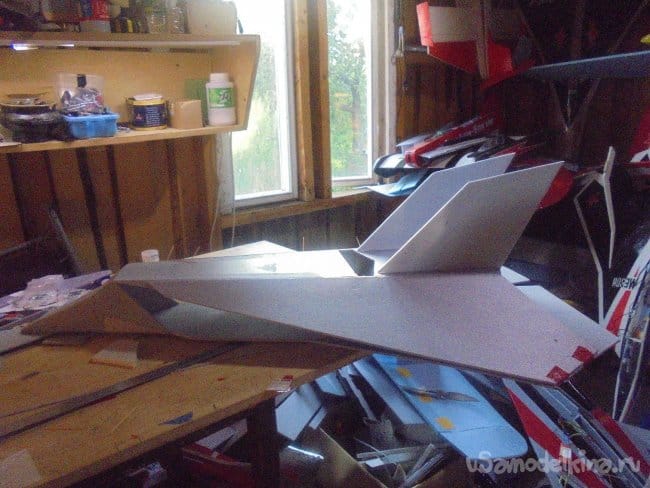

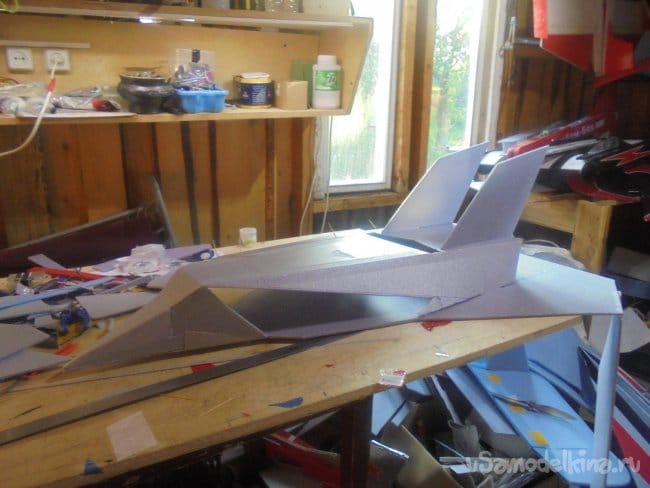

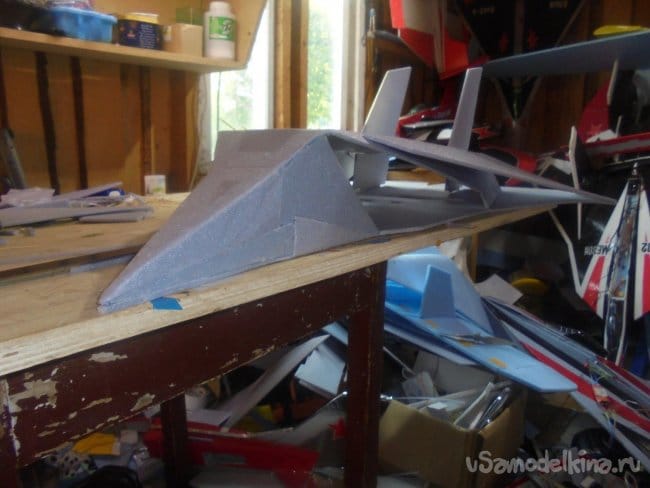

    Выкроил кили, которые тоже при установке на своё место служат несущими распорками между нижней и верхней плоскостью всей модели.

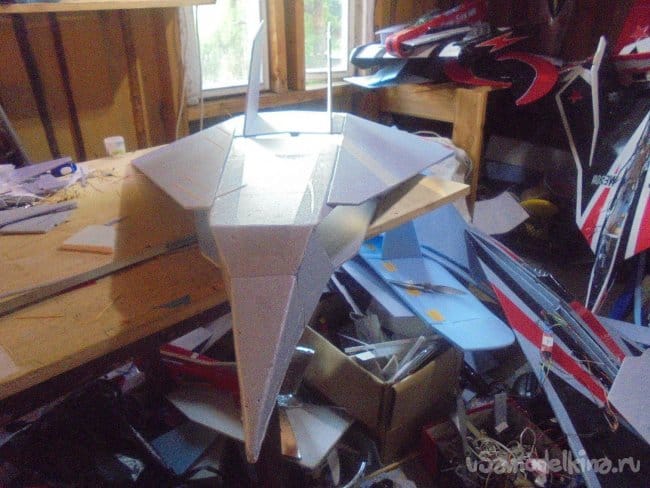

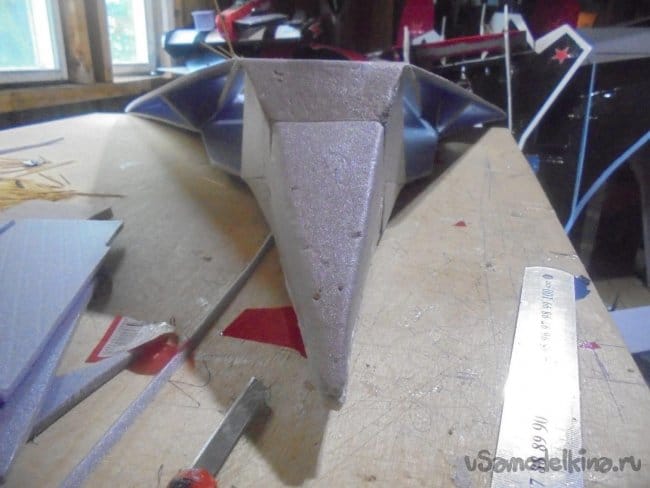

    Пришлось немного повозиться с носовой частью модели, на повернулся язык произнести слово фюзеляж. Его, как такового на этой модели нет.

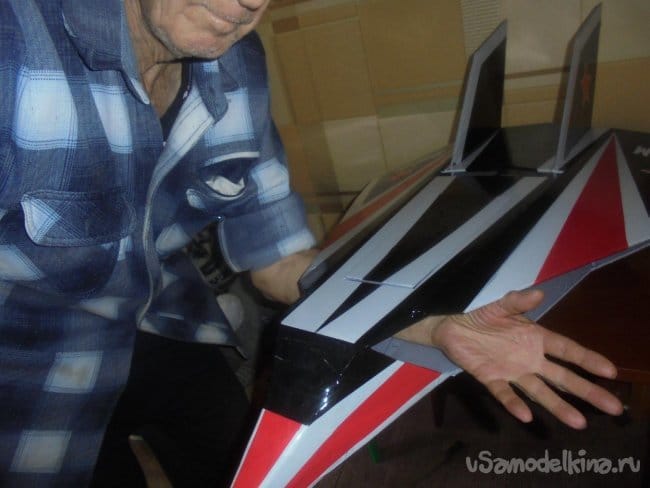

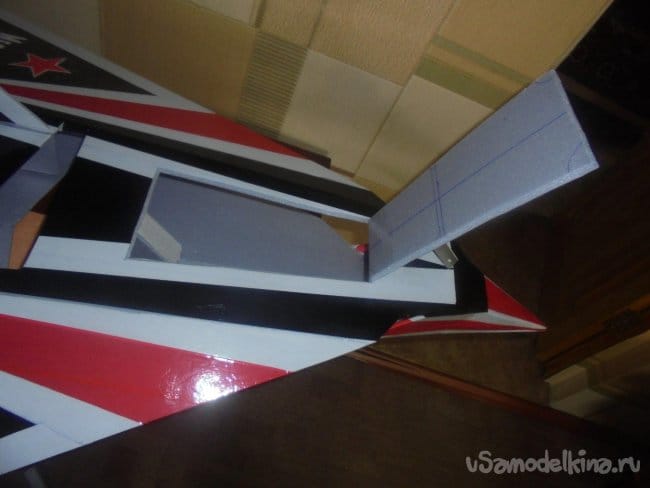

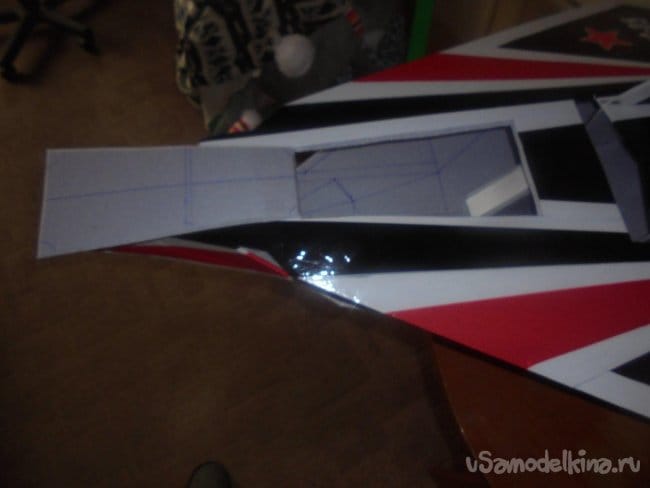

    Обратите внимание на оригинальную конструкцию люка сверху корпуса, который служит не только для доступа к электронике. При запуске модели он открывается, модель берётся за передний край люка и запускается. В полёте створка люка закрывается под напором набегающего воздуха и фиксируется магнитной защёлкой.


    Начал понемногу обклеивать модель цветным скотчем.





    В хвостовой части нижней плоскости, отрезал элевоны и навесил их прямо на цветной, чёрный скотч.

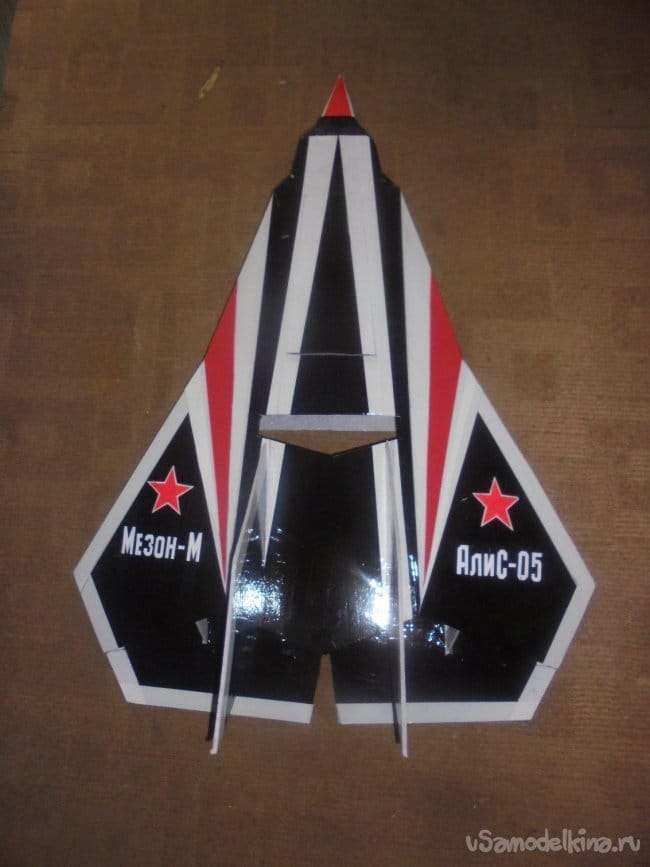

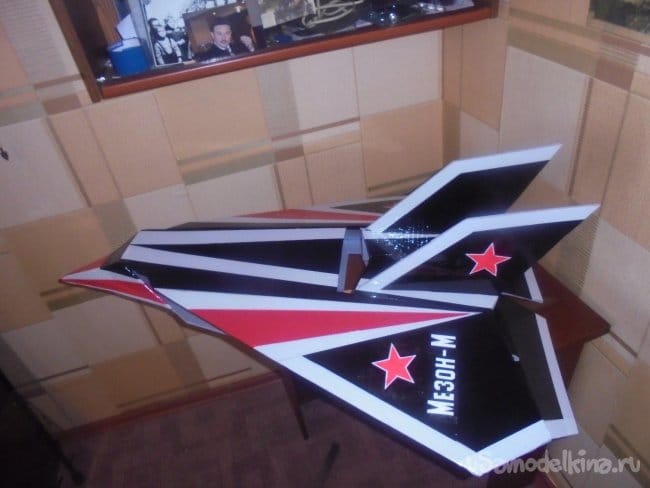

    Сделал необходимые надписи, вклеил красные звёзды.

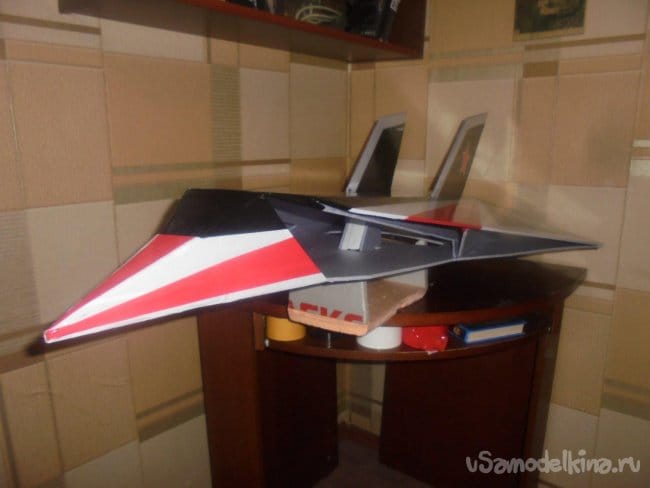

    Вклеил кусок утеплителя «Пеноплекс» , на который приклеил кусочек оргалита (ДВП). На него будет монтироваться мотор.

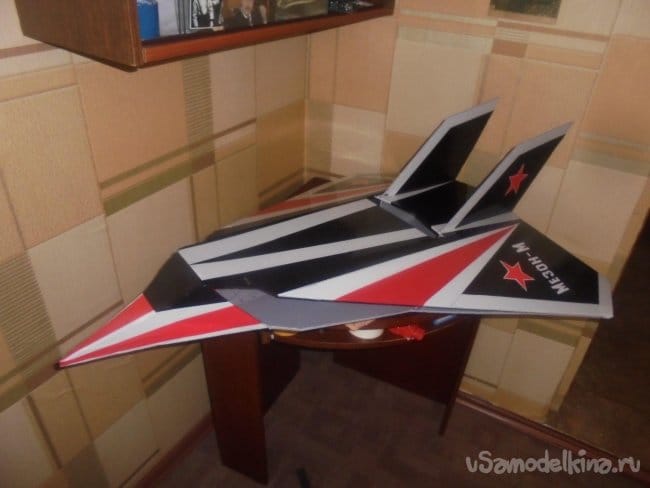

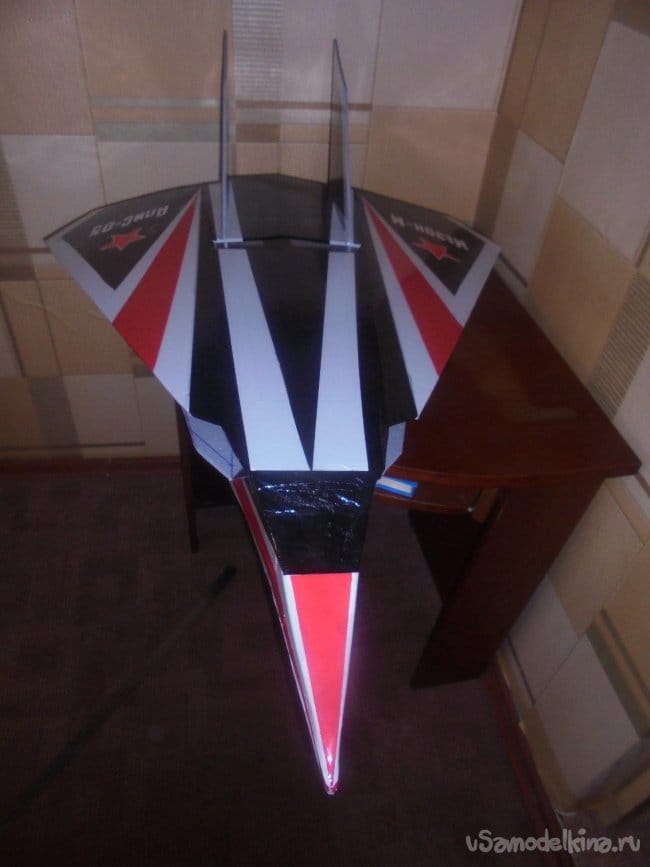

    Вся конструкция получилась лёгкой и ажурной.

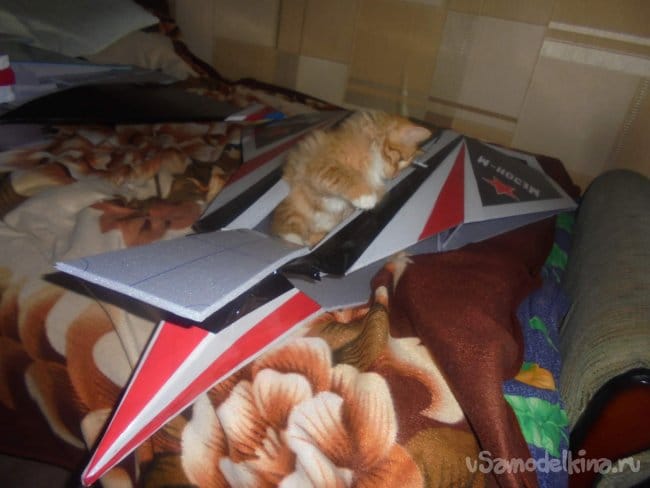

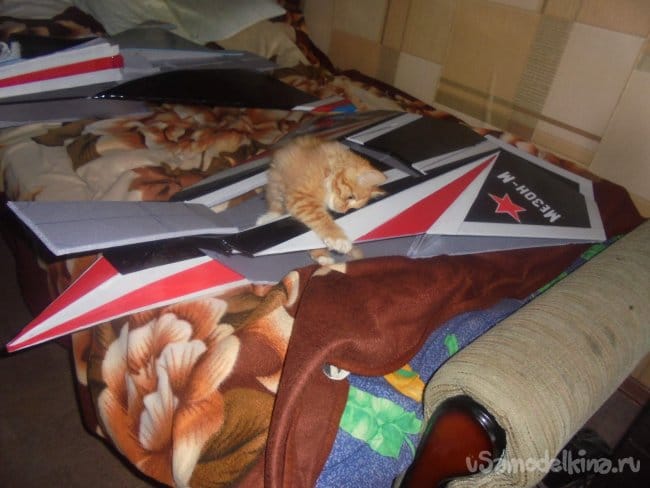

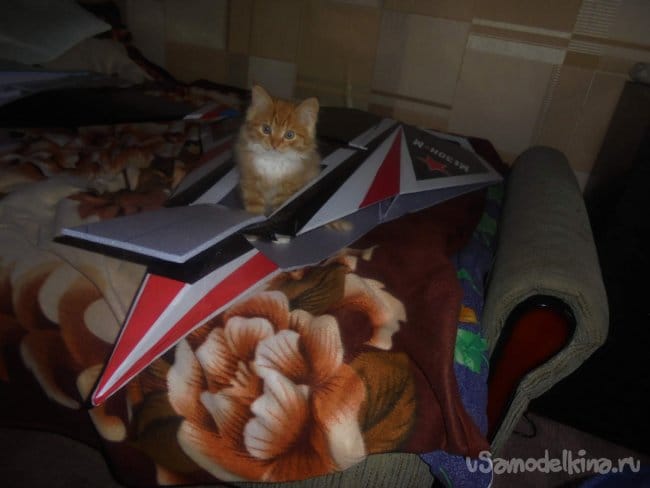

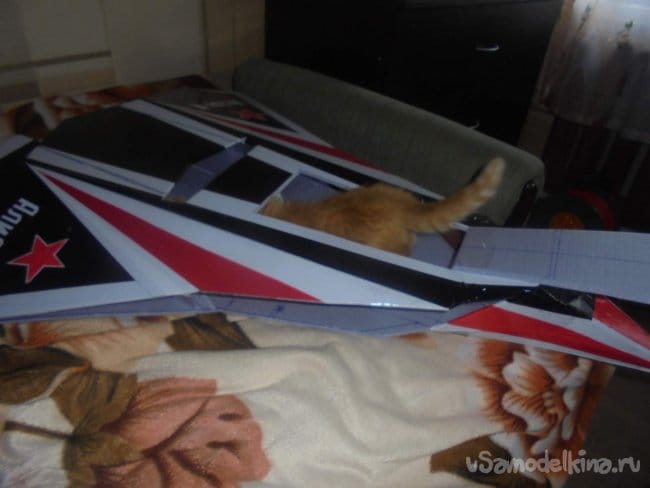

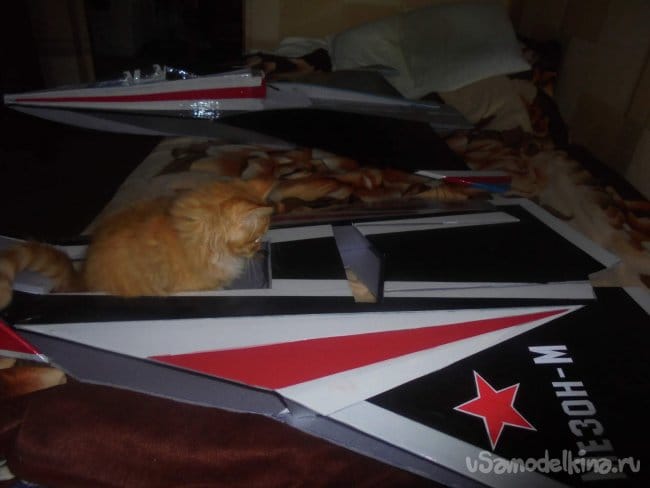

    По окончании постройки, модель принимал новый главный конструктор "Пуша", проверял на прочность.

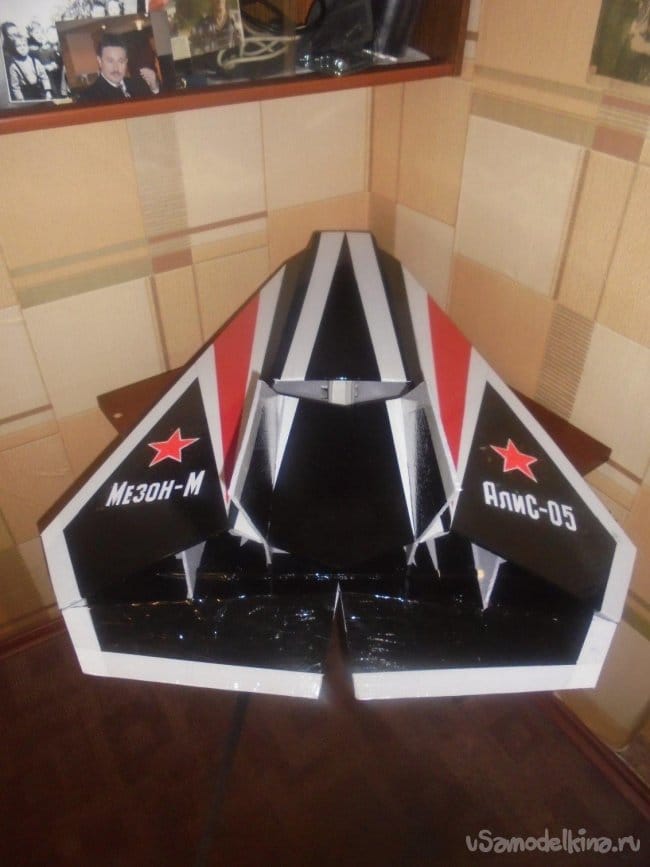

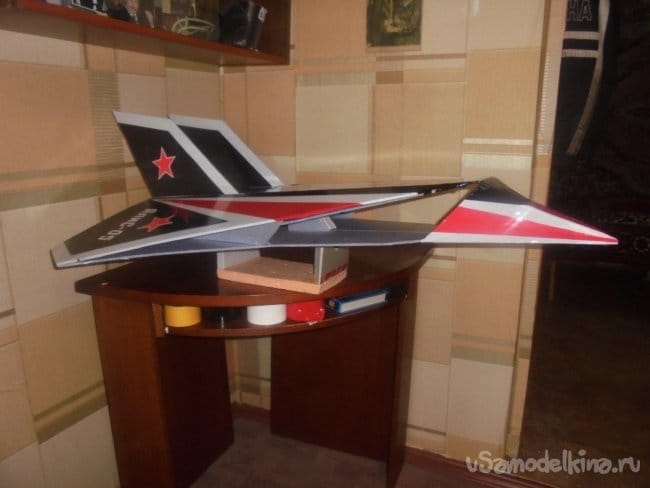

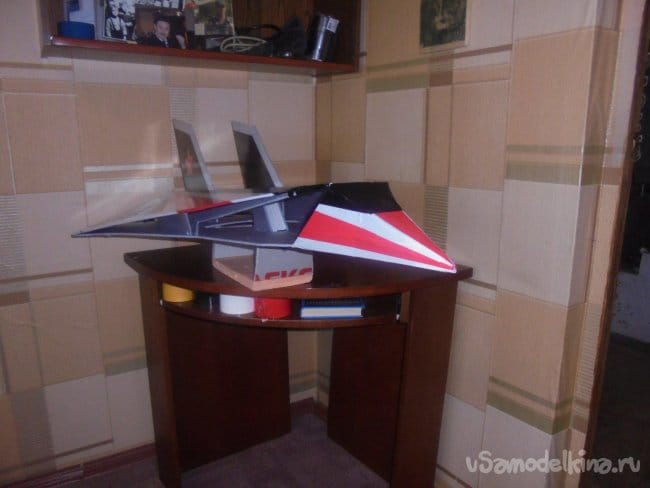

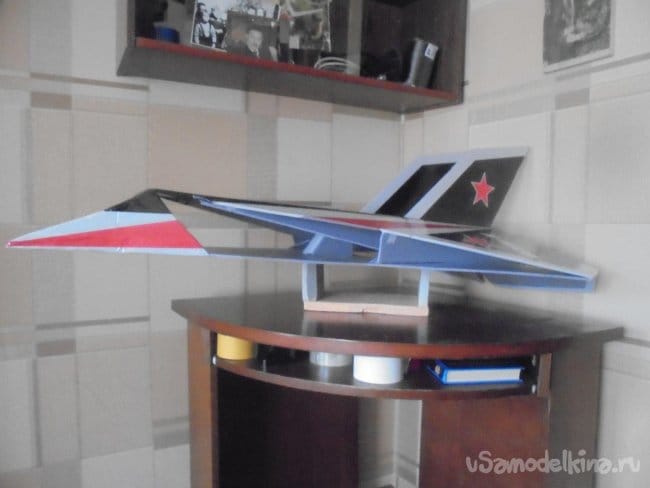

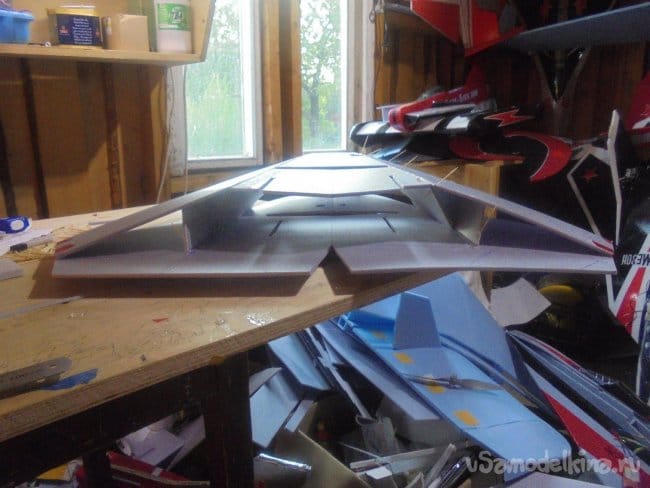

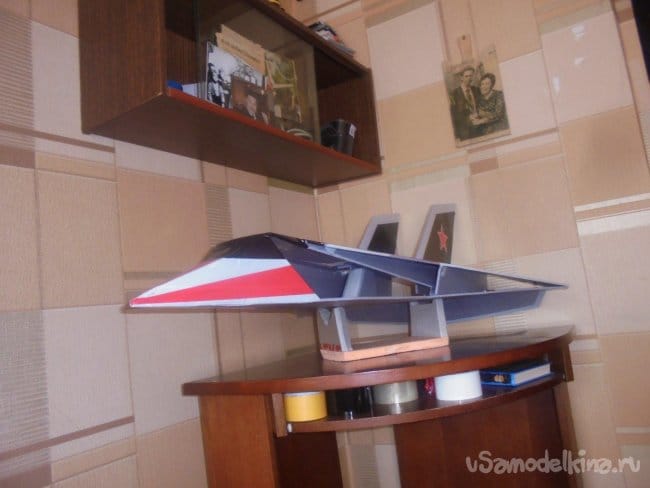

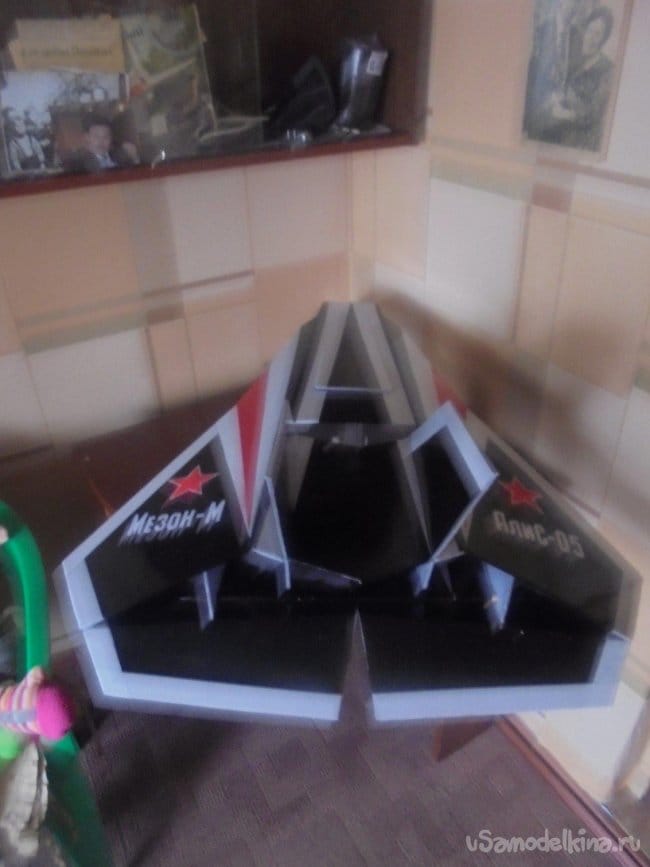

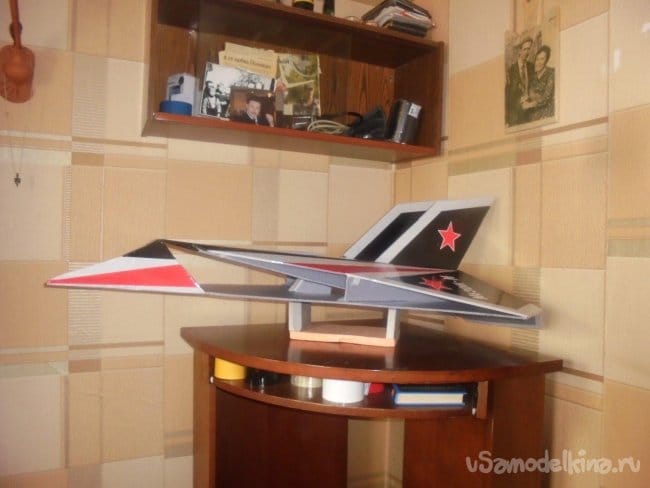

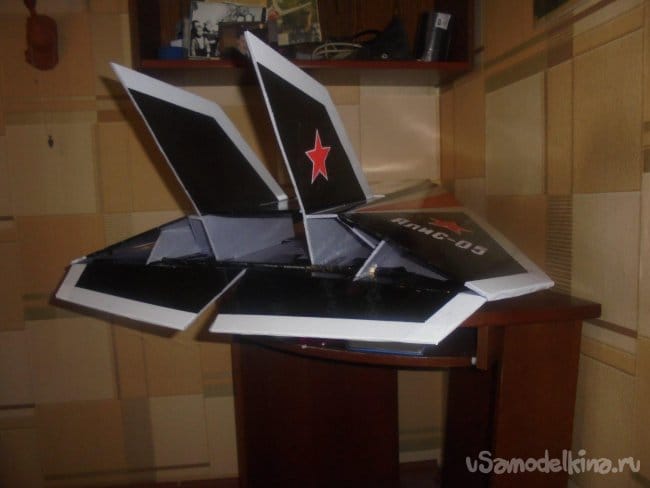

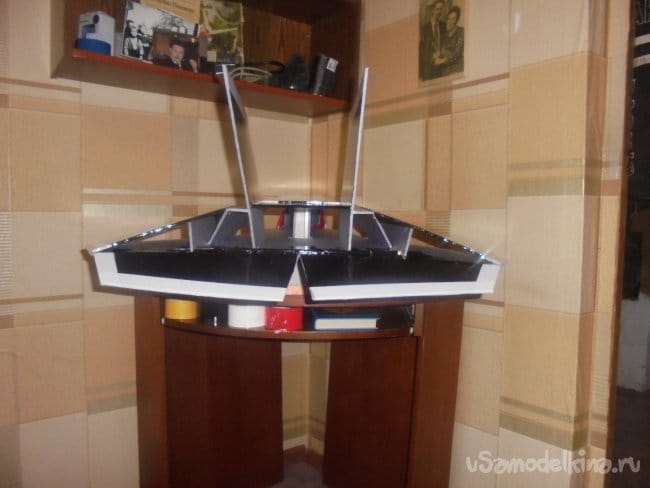

    Смотришь со стороны. Как будто два крыла соединённые перегородками, как у бипланов.

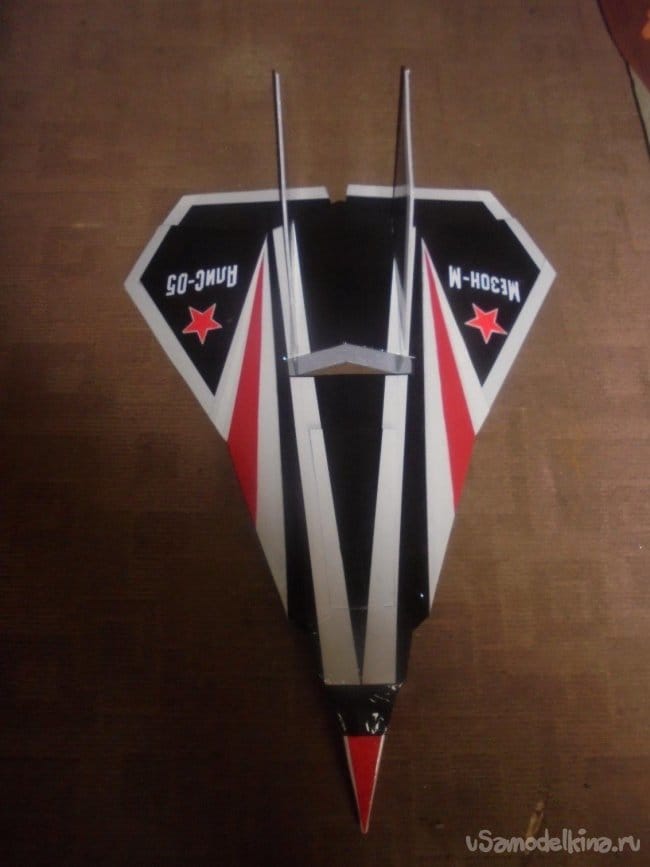

    Вид на модель снизу.

    Позже для усиления носовой части, вклеил дополнительную распорку.
    Установил мотор, смонтировал сервоприводы.

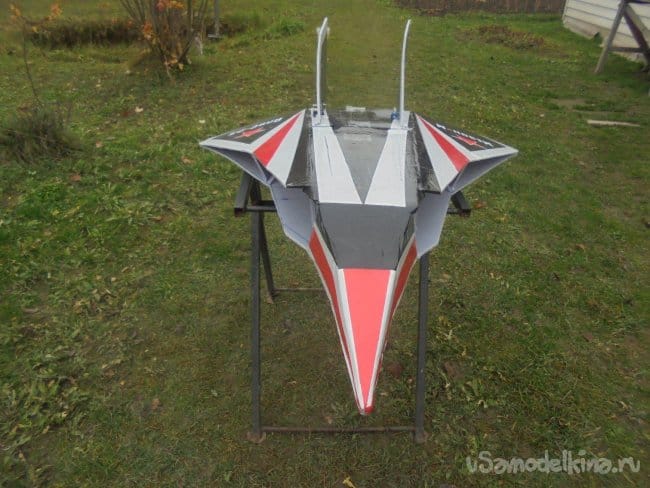

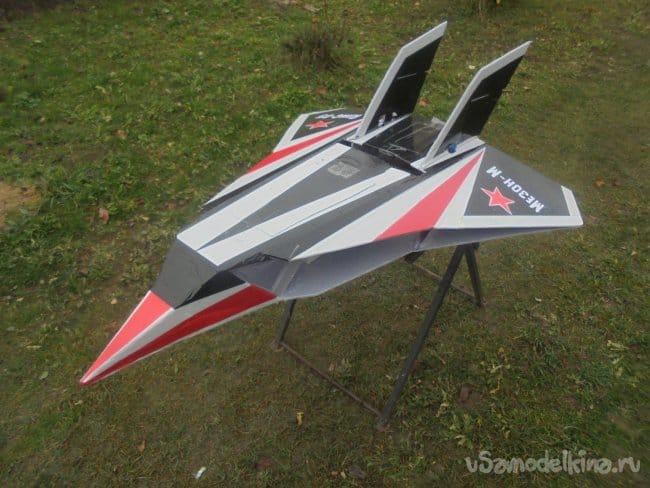

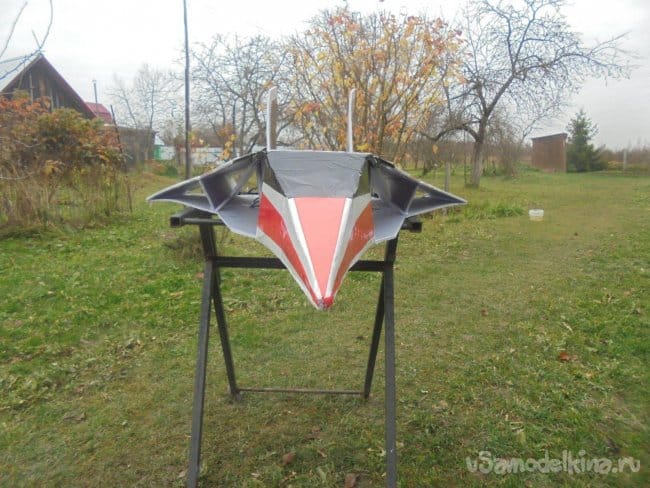

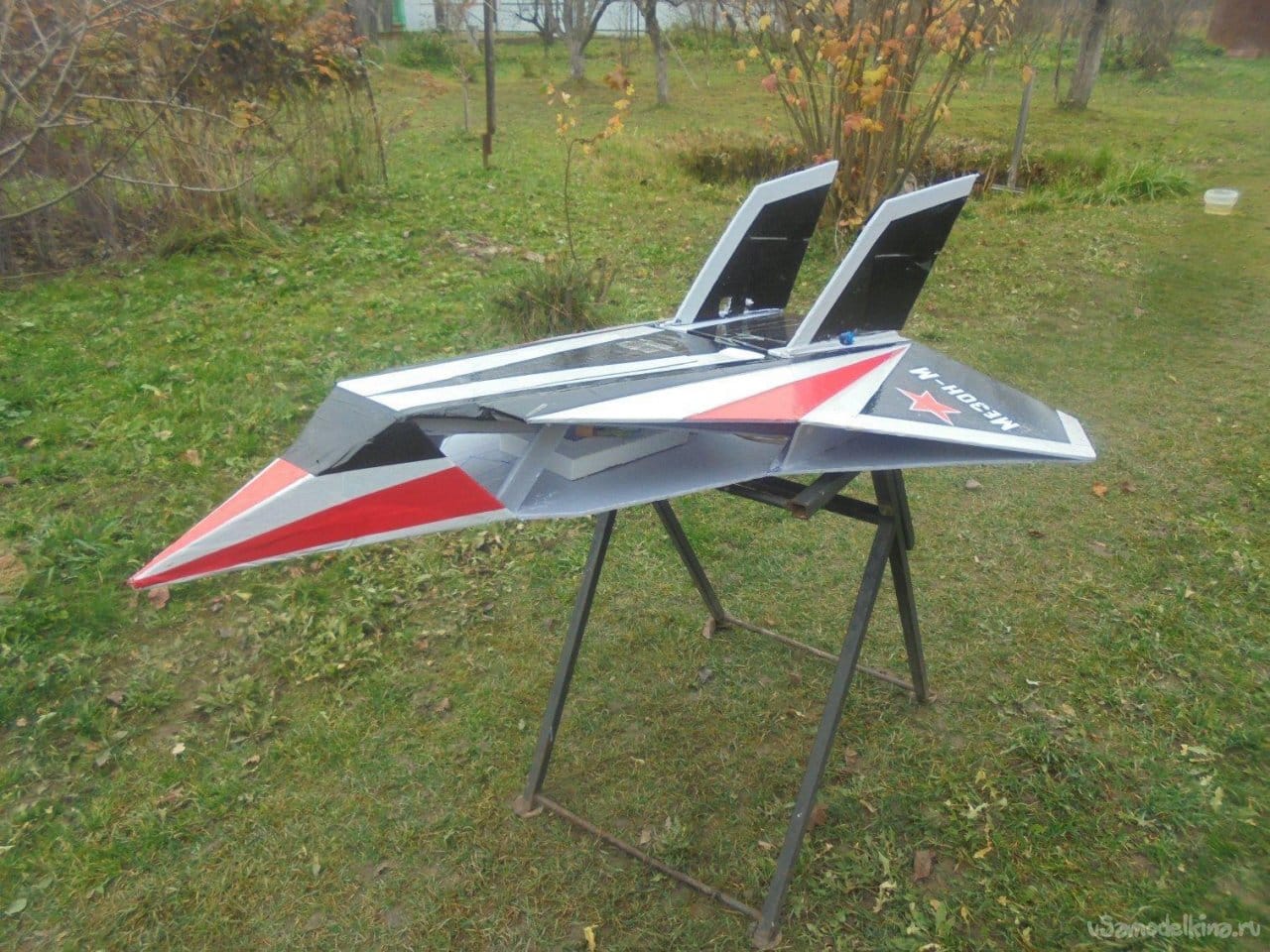

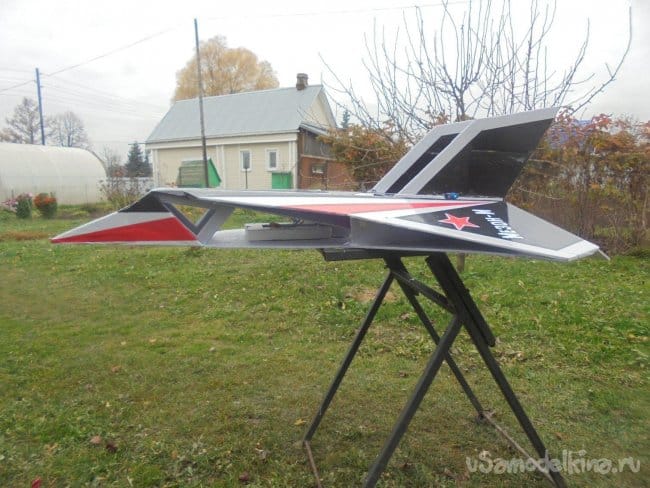

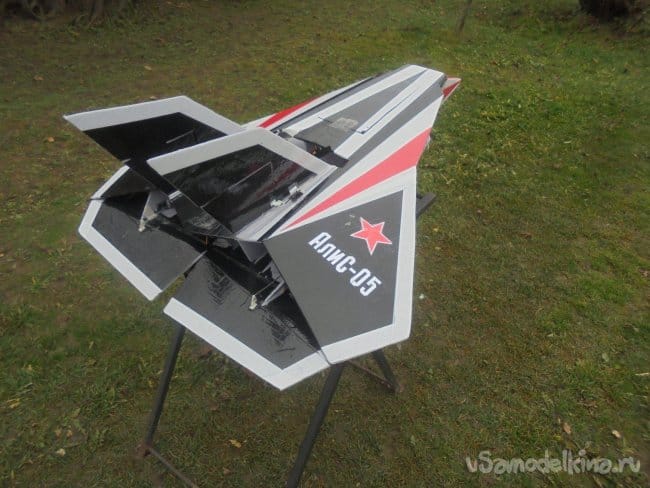

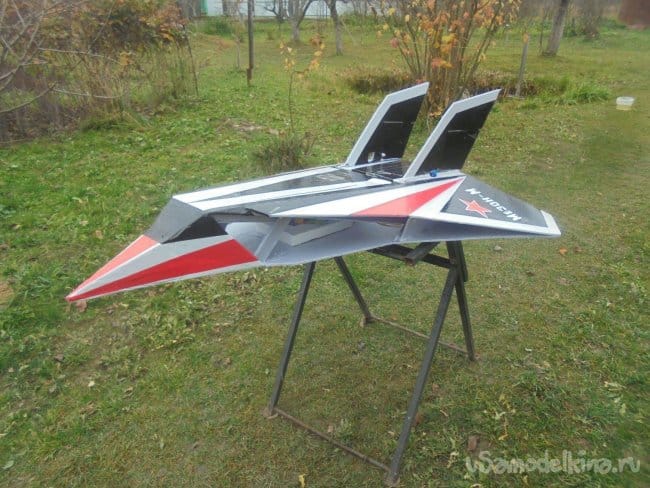

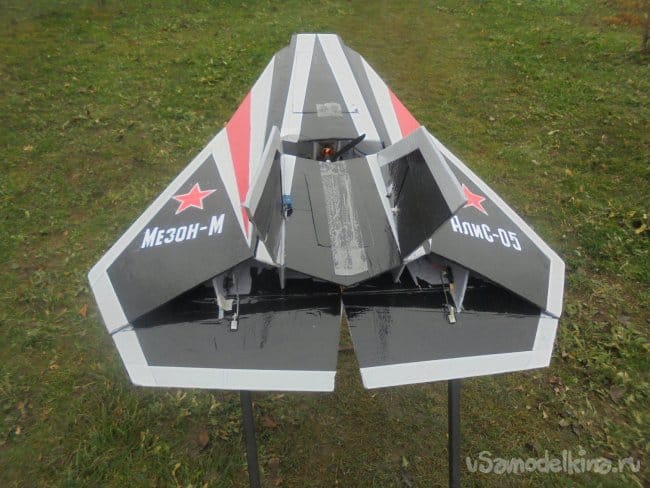

    Вот так модель смотрится на предстартовом стенде.

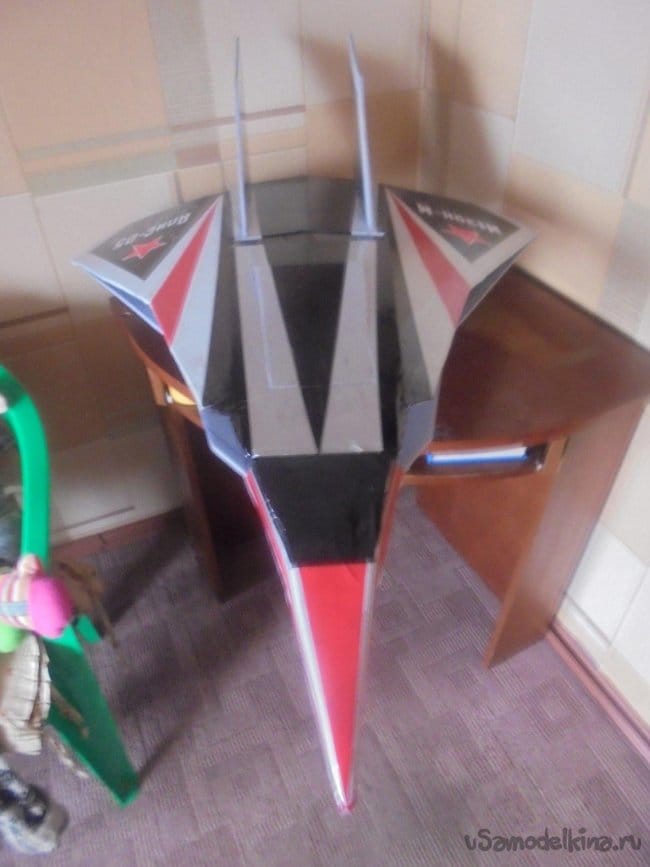

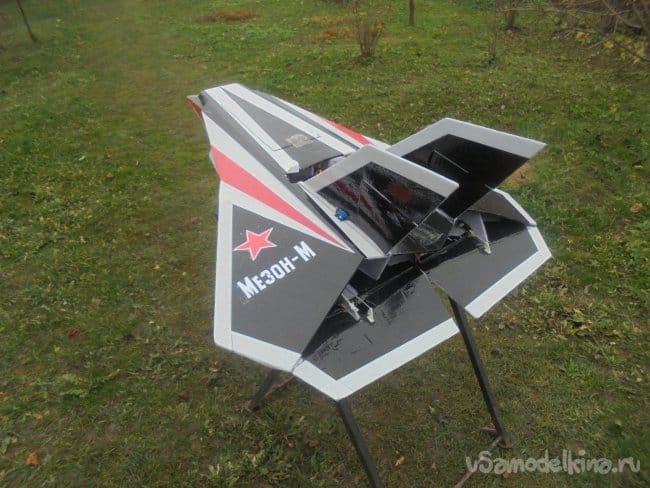

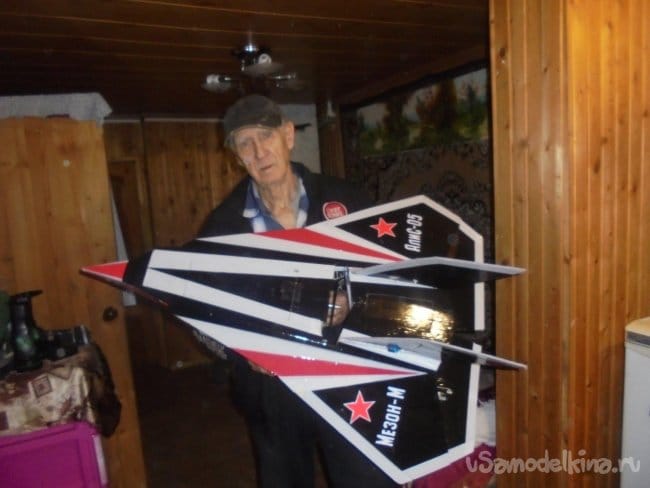

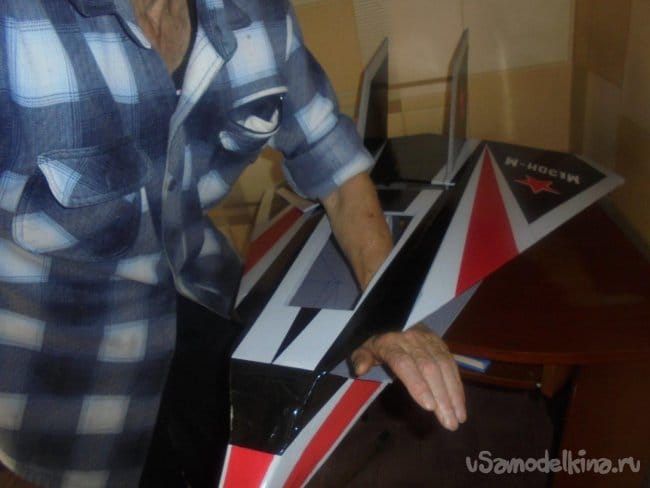

    Фотографии с моделью, на память.


    Вот и всё на сегодня.
    До свидания, скоро встретимся снова. Ваш Валерьян Самоделкин.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Тандем с ромбовидным крылом - «SDV»

    Авиамодель Дельта – «Фантазия»

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 2 / История оценок)

    Добавить комментарий

    11 комментариев
    Olegss R
    Вот кучка идей для Ваших статей!
    Деда Судакова хорошо знаю по различным публикациям.
    https://handmade32.ru/masterskaya/page/28/
    Продолжайте.
    Но хотя-ба обработайте статьи или переработайте поинтереснее. Уныние сплошное Ваши перлы.
    Вобще-то меня зовут Вячеслав Судаков, а публикую свои стаьи под именем моего деда! Дело в том, что этот сайт для того и создан, что бы мы могли немного подработать. И я не обижаюсь на нормальную критику, даже приветствую.Но когда кт-то пытается обсуждать меня, а не мои модели - это мне не нравится и это неприемлемо на этом сайте! Я нисколько не сомневаюсь в ваших способностях и не претендую на пальму первенства. Я показываю свои работы , которые строю уже 9 лет. Спасибо за понимание.
    feonor12
    Валериан Арсентьевич, дело в том, что тут половина "завсегдатаев" такое умеют, а то и лучше. В своей отрасли.

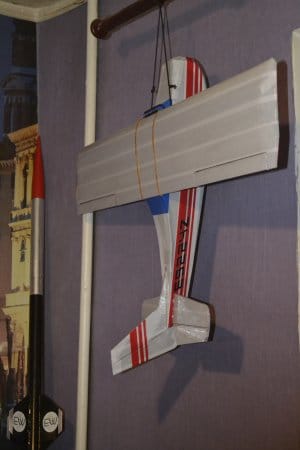

    Вот моя цесна,мой первый самолет из потолочки, а на фоне там ракета стоит, крупная:
