    Экспериментальная авиамодель «Иволга»

    Здравствуйте, уважаемые моделисты! Рад новой встрече с вами.
    Сегодня хочу рассказать о новой авиамодели с красивым названием «Иволга».

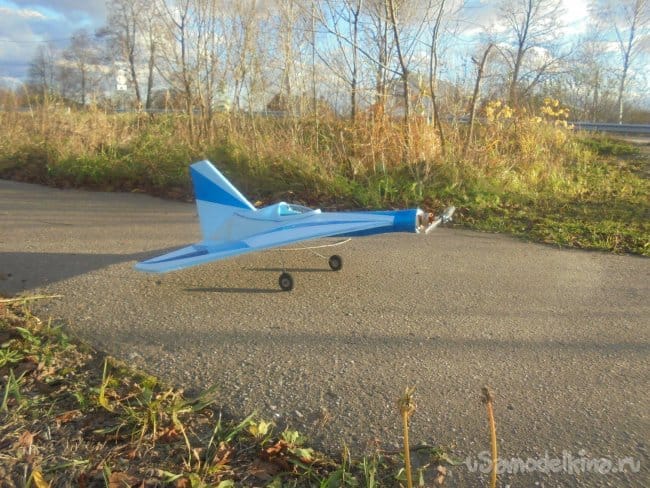

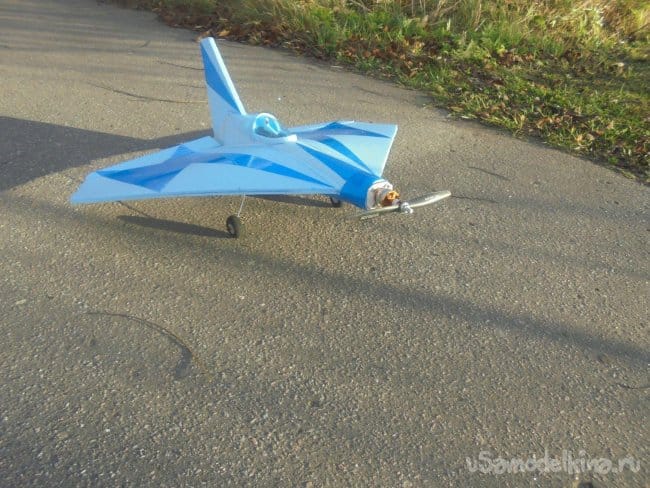

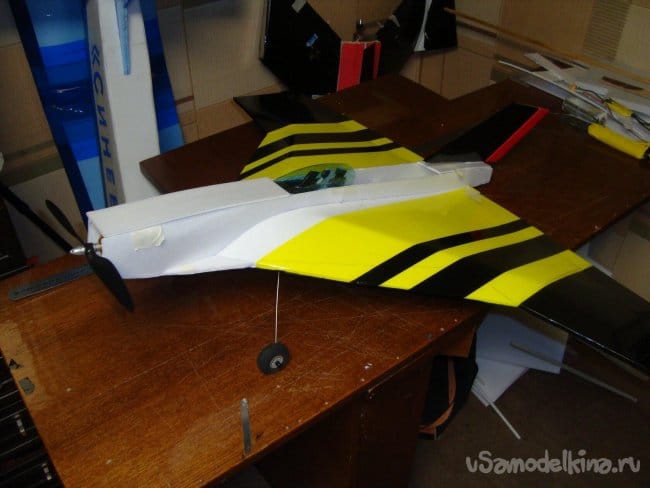

    Я уже строил похожую авиамодель по схеме дельта и показывал её вам. Это была модель «Фантазия».



    Честно говоря, мне не очень понравилась модель, построенная по этой схеме. Но вот, случайно, мне попалась на глаза небольшая статейка с фотографиями и чертежами авиамодели, которая мне чем-то приглянулась.
    Экспериментальная авиамодель «Иволга»

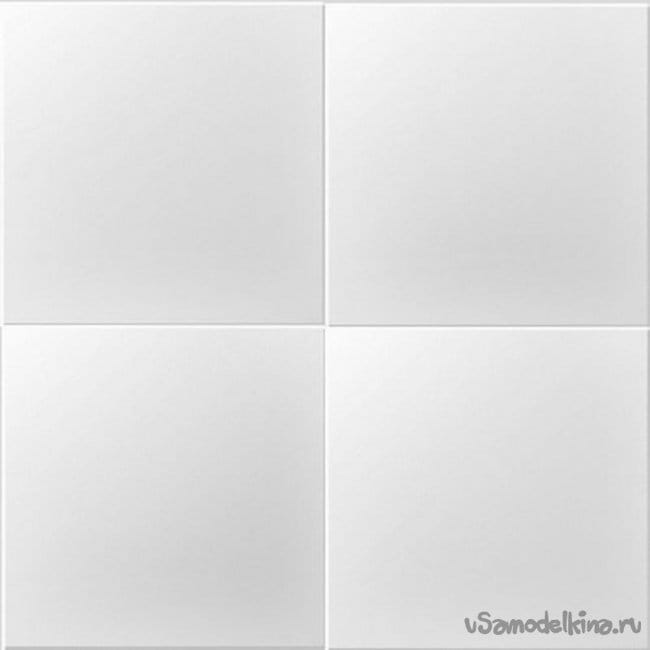

    Недолго думая, решил попробовать сделать её. Хорошо, что запасы потолочной плитки и клея всегда у меня есть.


    Да и электронику подобрал из запасов.

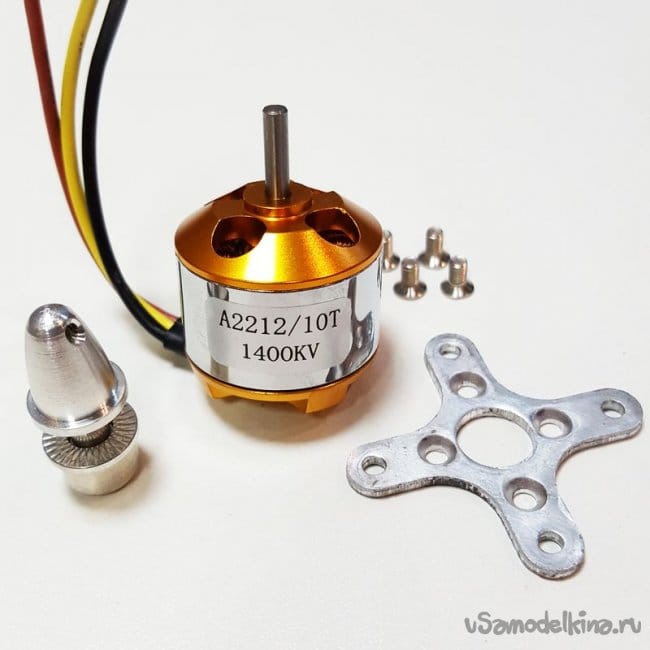

    Мотор – 2212 1400kv

    Винт – 10 Х 4,5

    Регулятор – 30А

    Сервоприводы – MG90 s

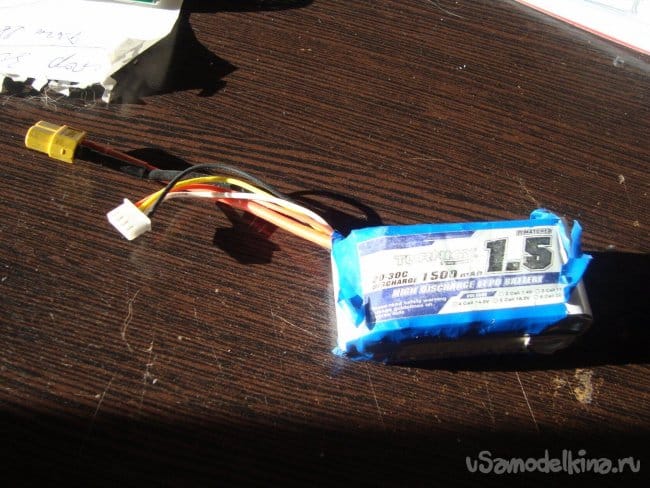

    Аккумулятор – 1500 mAh

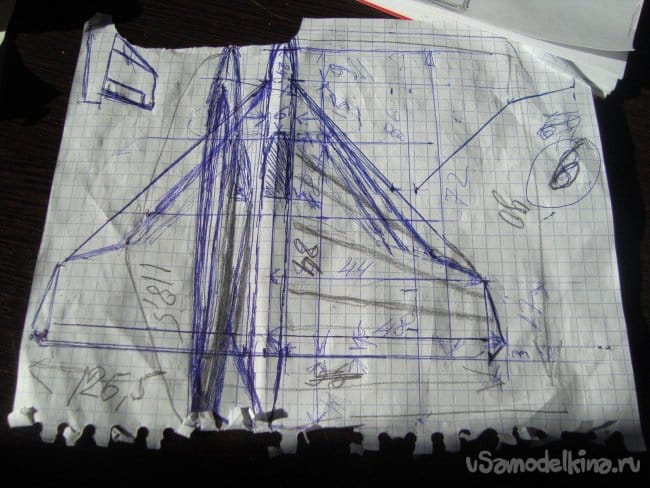

    Сделал небольшой чертёжик, скорее рисунок, выбрал масштаб модели, проставил размеры.

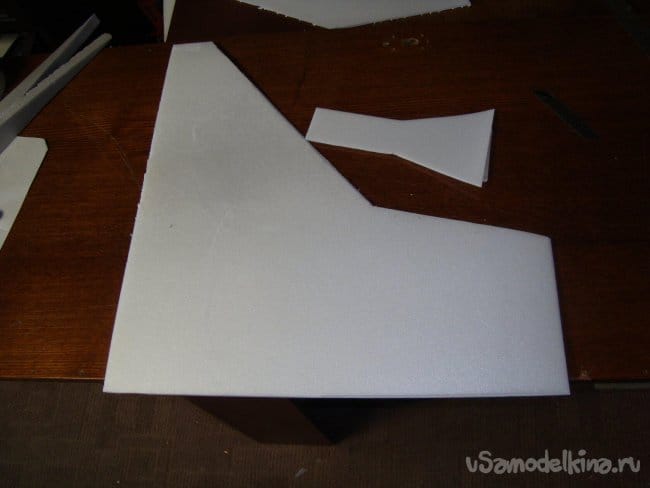

    Перенёс размеры сразу на потолочную плитку, начал вырезать детали.

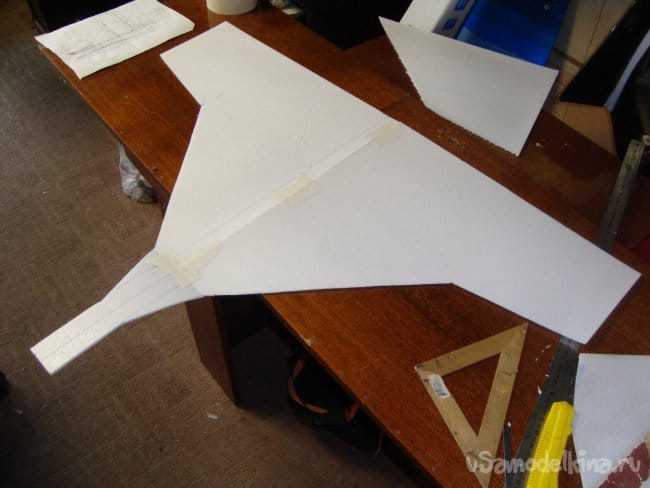

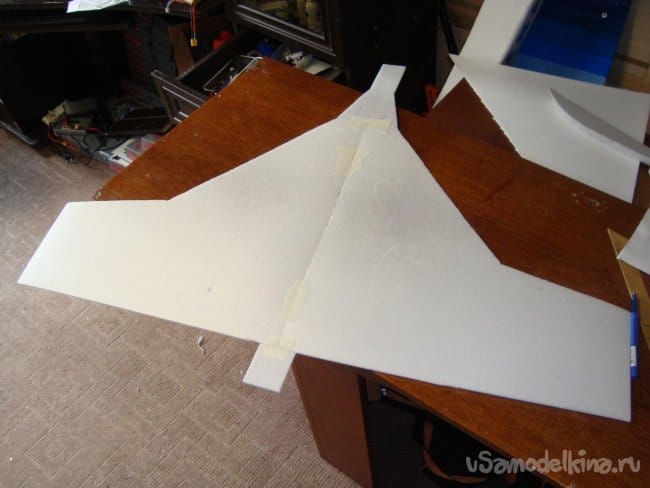

    Поскольку я решил делать модель с объёмным крылом я вырезал в первую очередь нижнюю. несущую плоскость крыла, вернее две его половинки, которые склеил в единое целое.

    К этой плоскости приклеил носовую и хвостовую части.

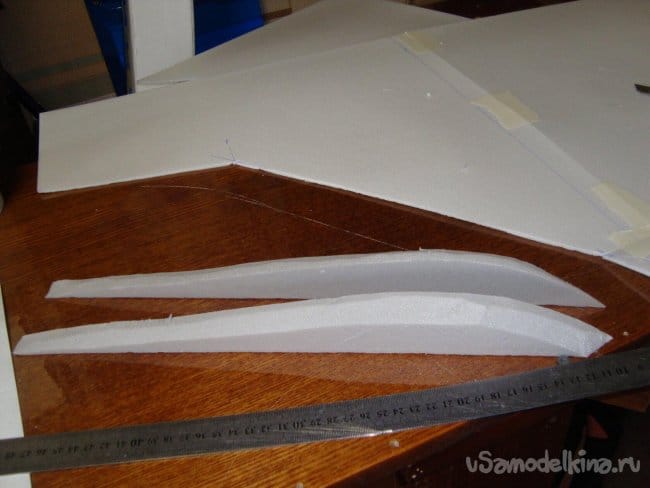

    Вырезал корневые нервюры, которые для прочности решил сделать из листового утеплителя "Пеноплекс" толщиной 20 мм.

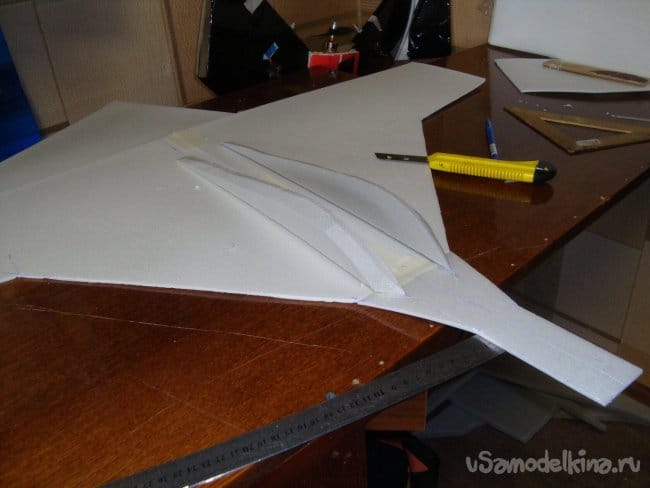

    Вклеил нервюры.

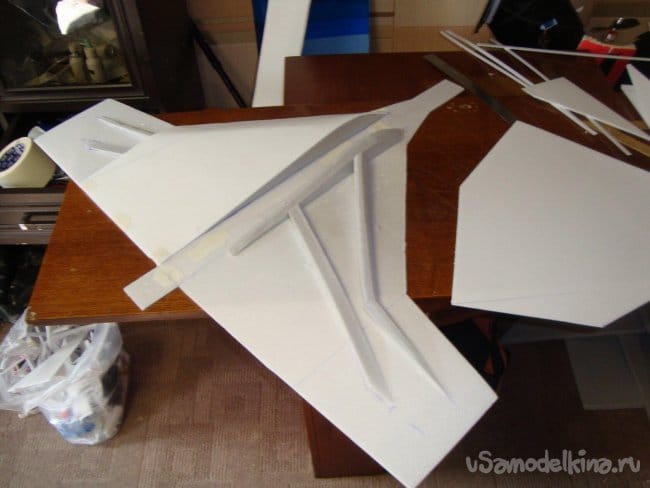

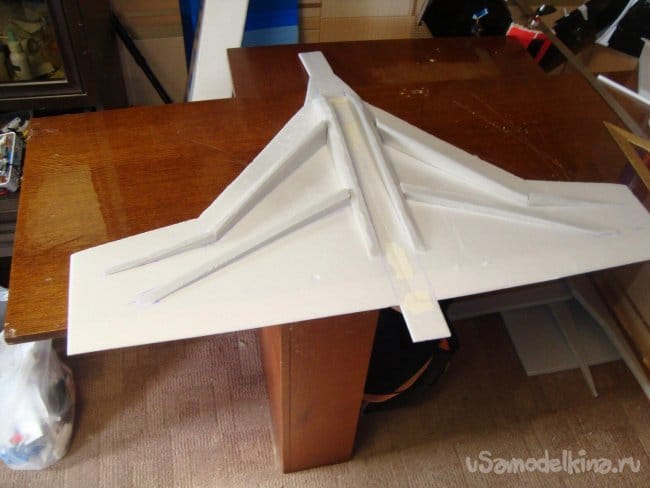

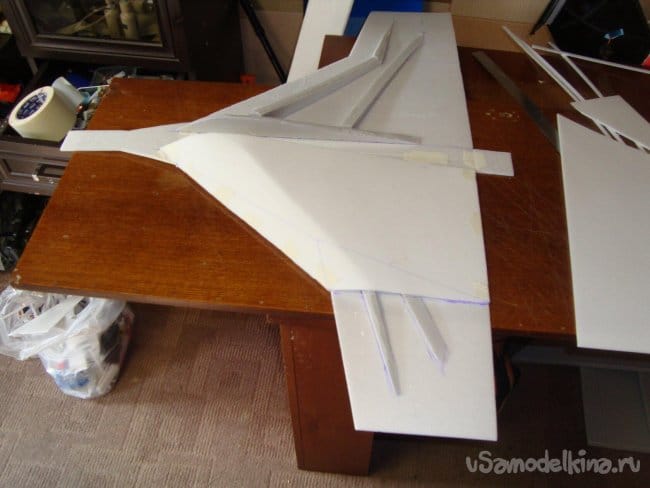

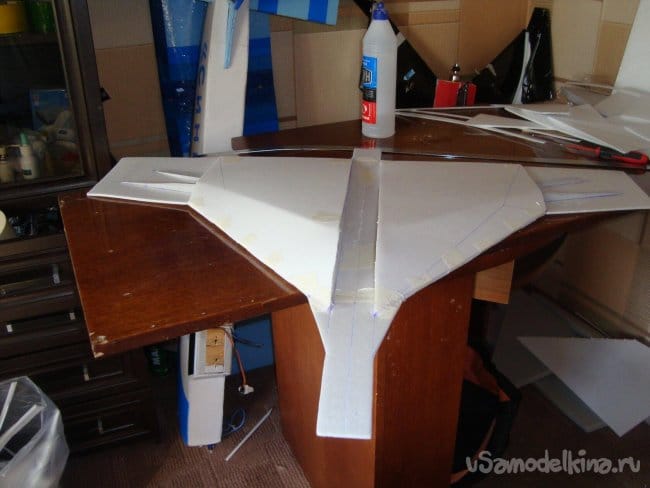

    На нижнюю плоскость крыла, для прочности ,вклеил несколько лонжеронов, которые так же вырезал из кусочков листового утеплителя "Пеноплекс" , толщиной 20 мм.

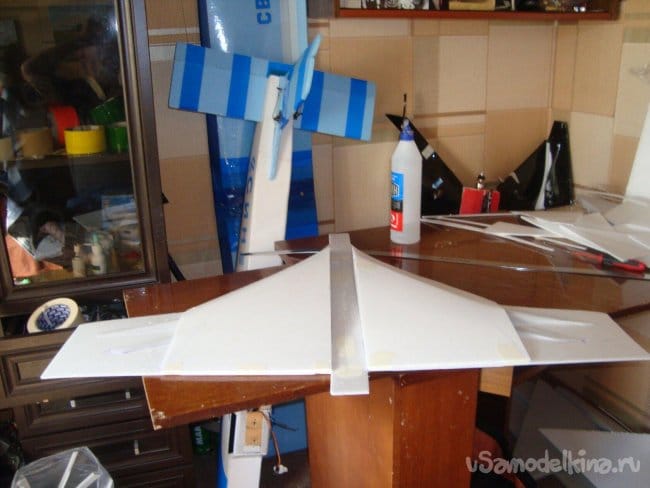

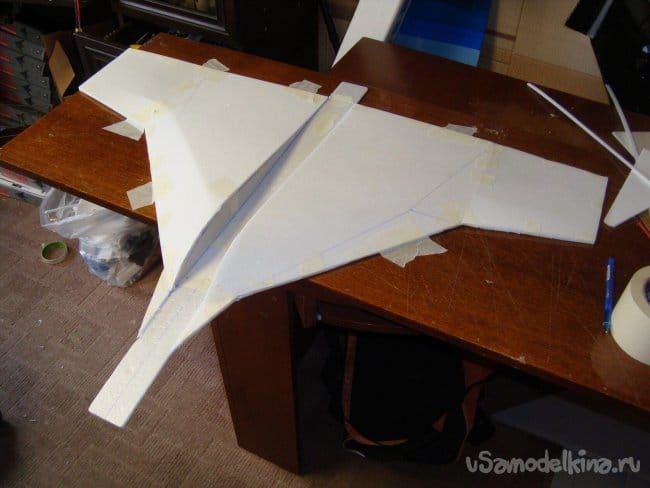

    Теперь можно монтировать внешнюю обшивку крыла. Начал со средней, левой части.

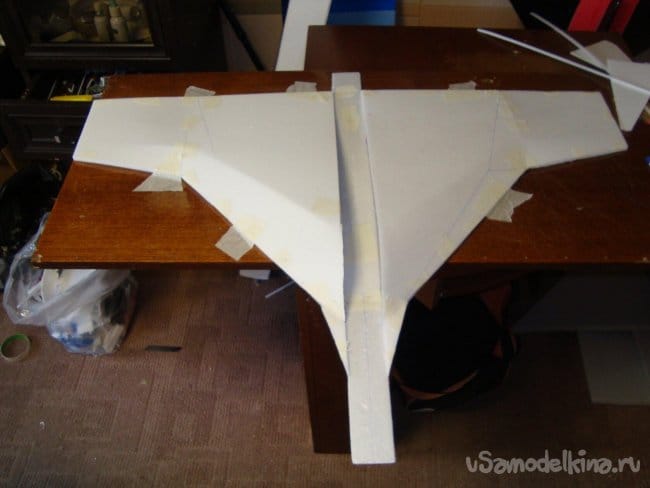

    Так же вклеил обшивку правой, средней части крыла.

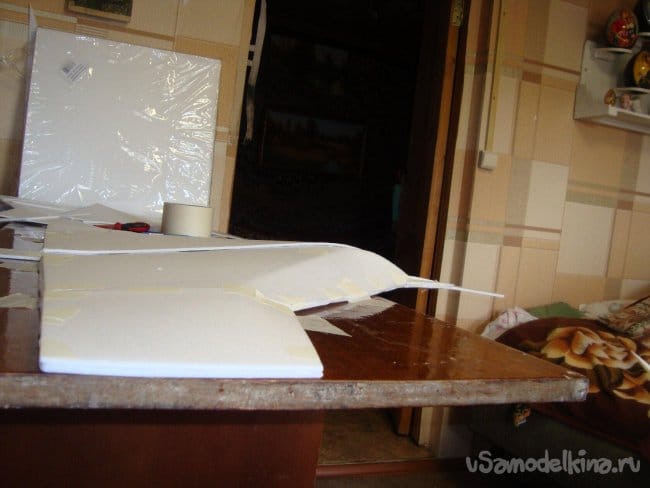

    Вклеил наружную обшивку законцовок крыла.

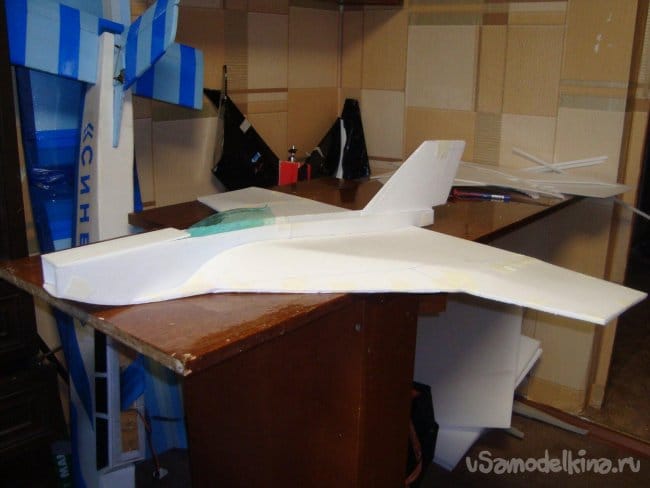

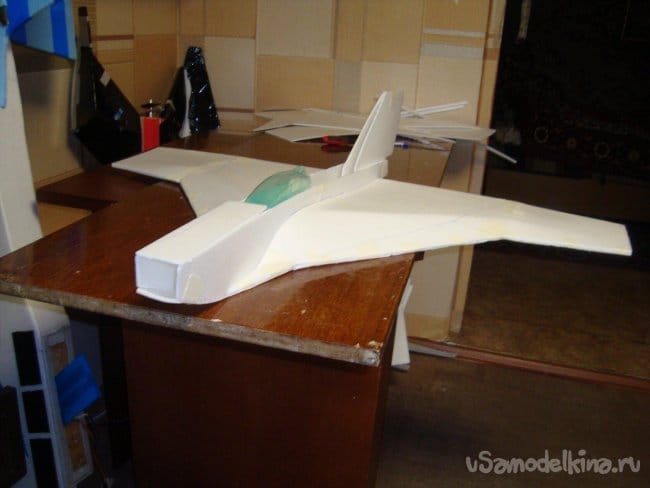

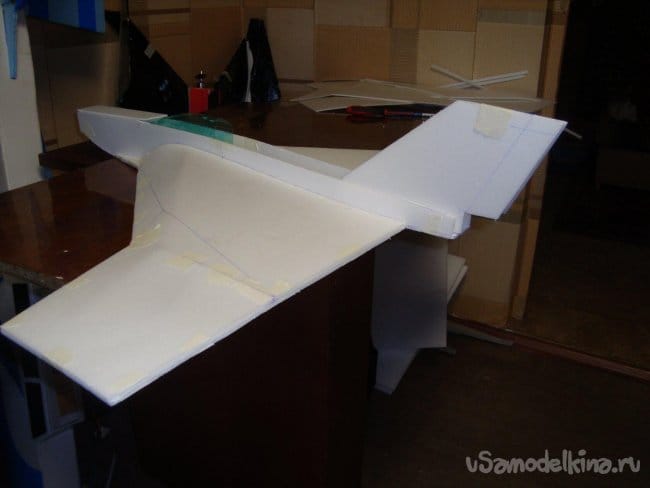

    Вклеил заготовки боковых стенок фюзеляжа, примерил заготовки для киля, который склеивается из двух слоёв потолочки, примерил заготовку для кабины, которую изготовил из пластиковой бутылки. Не буду повторяться, я уже показывал этот процесс.

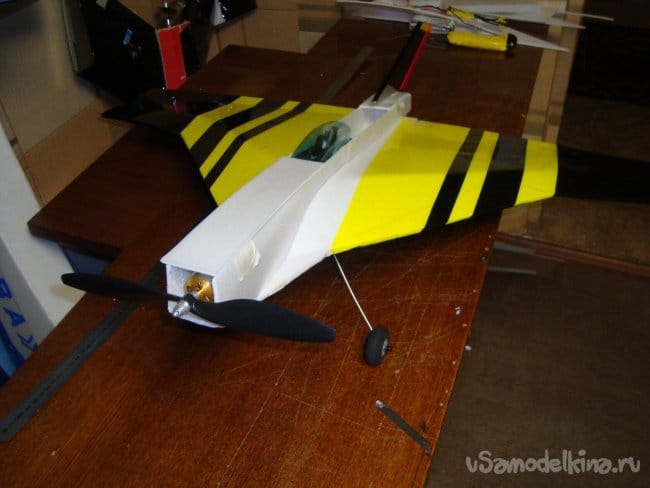

    Установил мотор, вклеил киль, навесил элевоны, подсоединил тяги.
    Вот так работают элевоны и руль направления (РН)

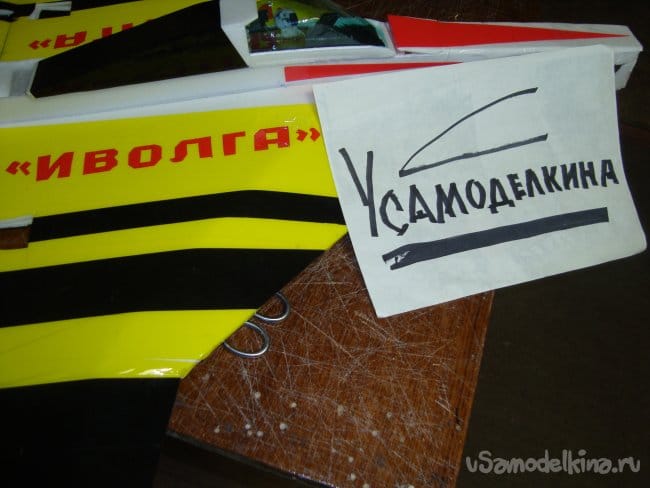

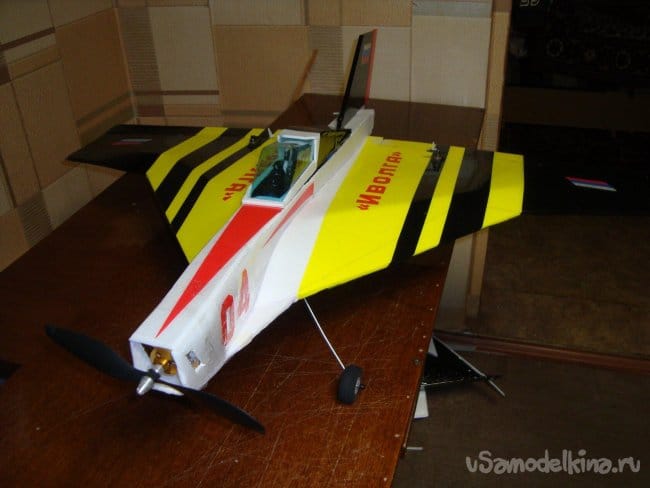

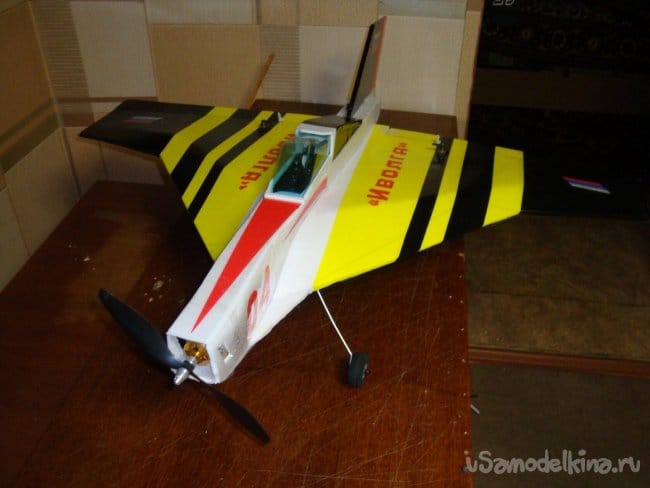

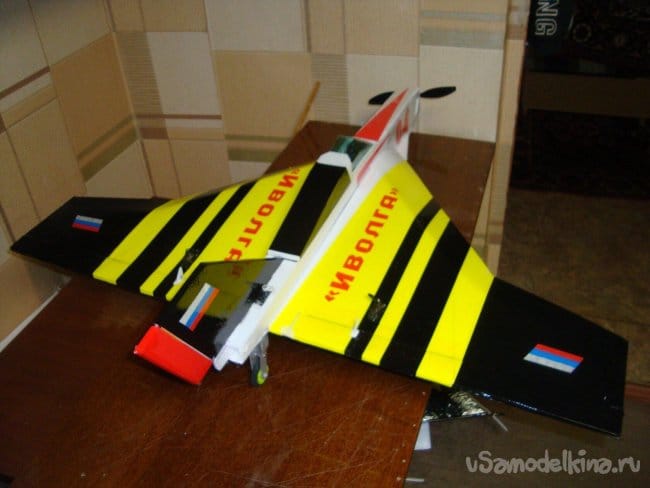

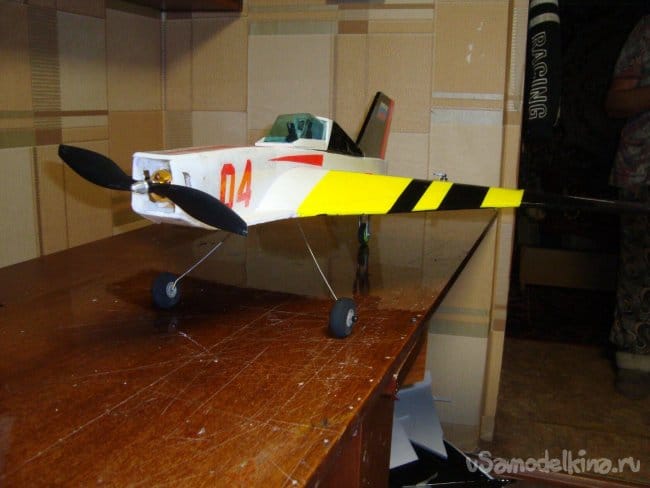

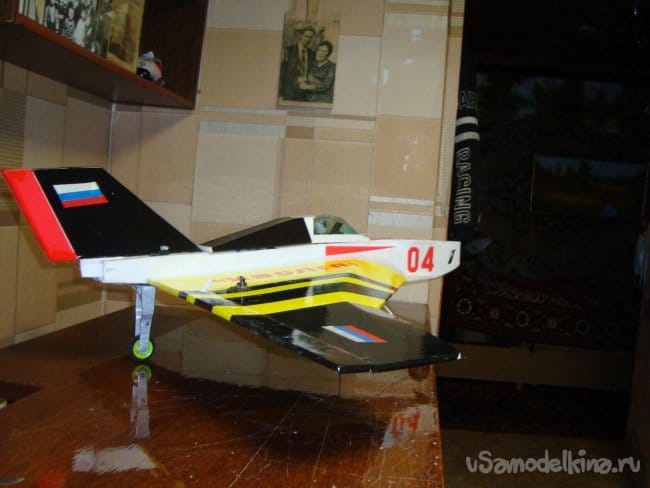

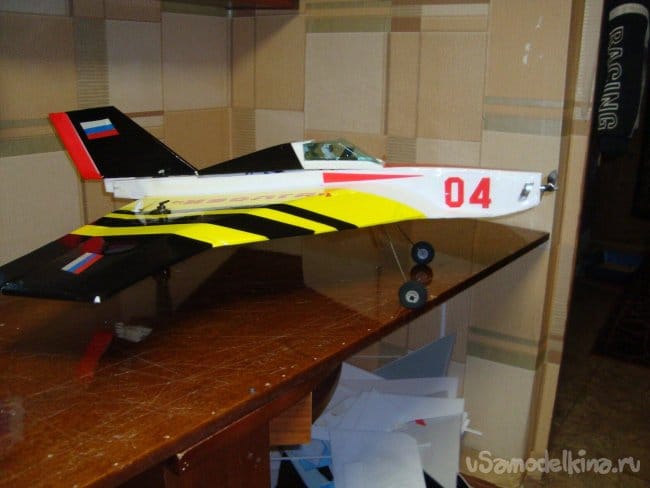

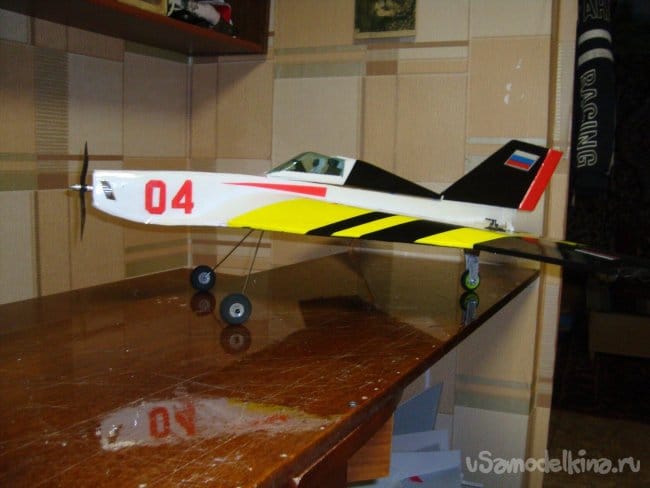

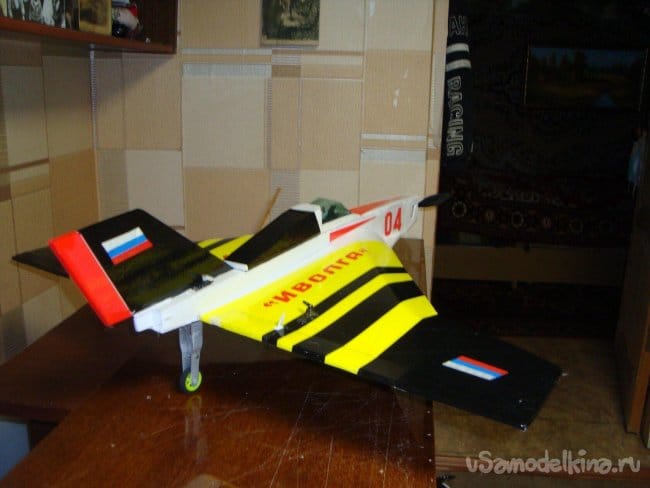

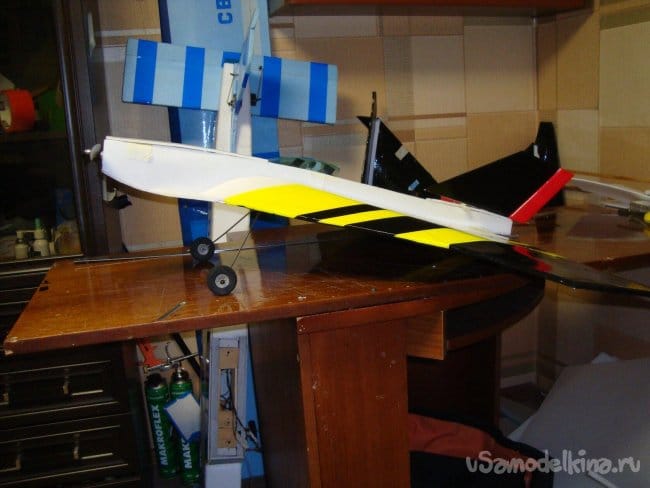

    Обтянул модель цветным скотчем, сделал надписи. В общем придал модели надлежащий вид.












    К сожалению первый полёт не состоялся, по причине разряженного аккумулятора.
