    Оригинальная авиамодель «Сова» или «Филин» - «Owi»

    Оригинальная авиамодель «Сова» или «Филин» - «Owi»

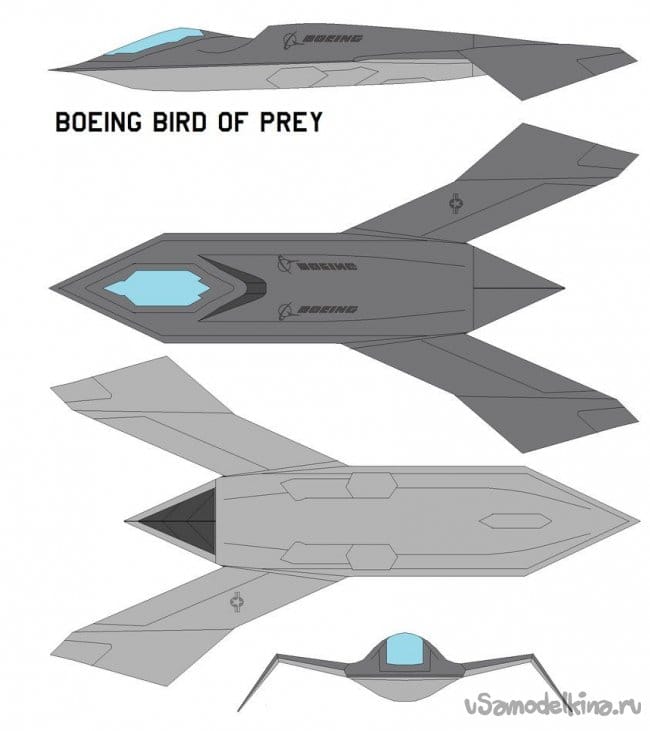

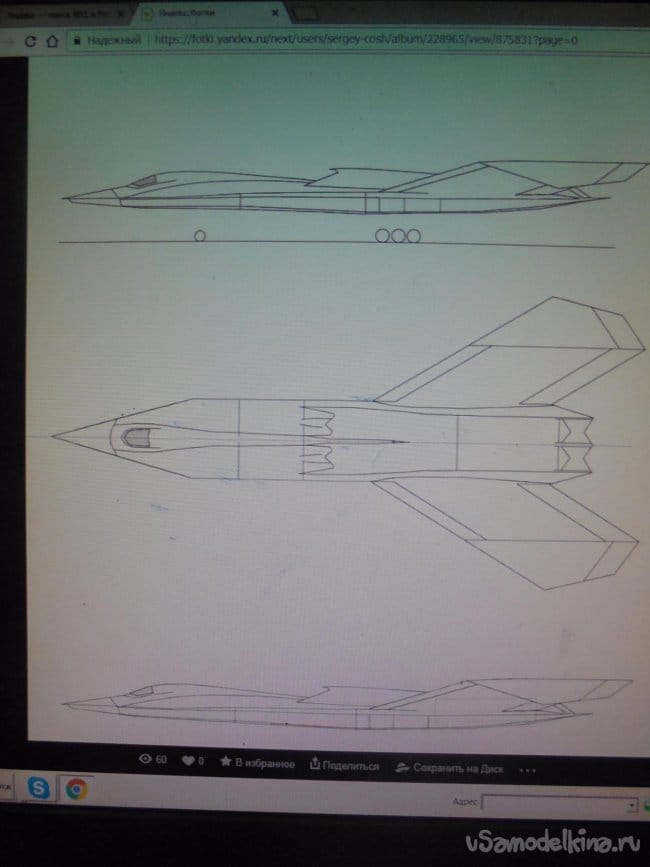

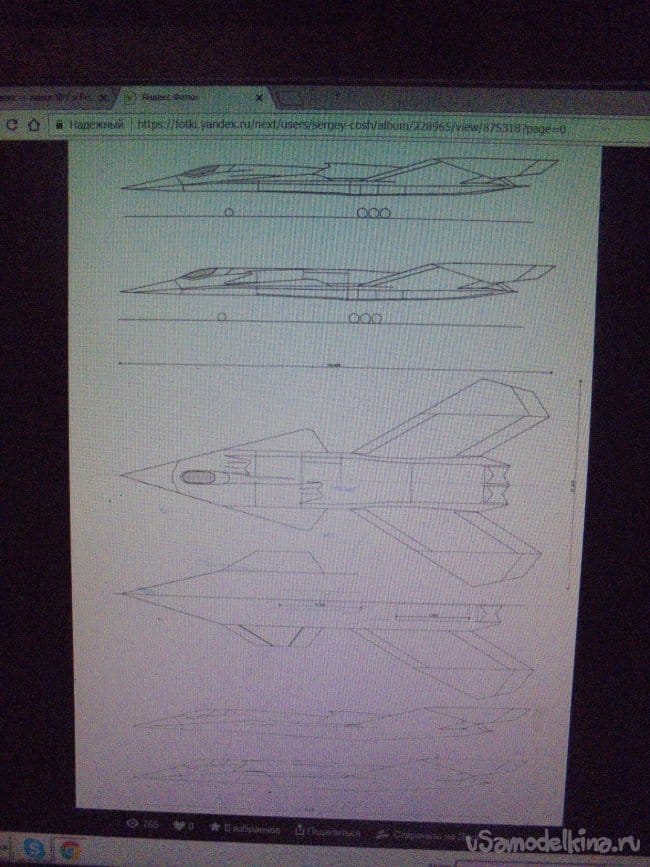

    На создание этой модели меня натолкнули чертежи из альбома под названием «Вариации СБ» на сайте Сергея Александрова из Нижнего Новгорода, моего учителя и наставника.


    У Сергея очень много можно найти различных тем для постройки оригинальных авиамоделей.
    Советую чаще заходить на его сайт или его канал на Ютюбе.

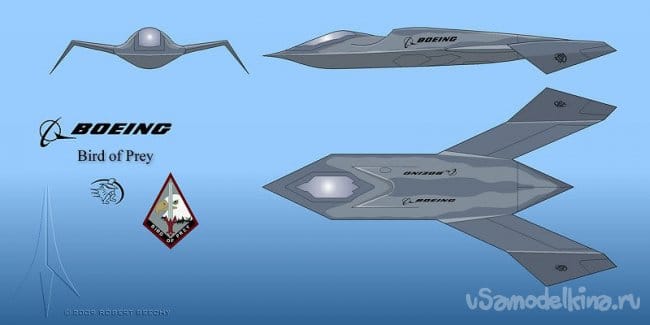

    Кроме этого я разыскал в интернете похожие конструкции зарубежных авторов.



    Когда я начал строить эту модель , я посоветовался с Сергеем, вот, что он сказал: - « Интересная моделька. Напоминает мои эскизы для конкурса на средний бомбардировщик. Только там без двух килей было. С килями модель должна полететь без электроники» .
    И так, Сергей сказал – я сделал.

    Вначале я сделал маленькую модельку из потолочной плитки и проверил, как она ведёт себя в воздухе? Моделька хорошо планировала и устойчиво держалась в полёте.

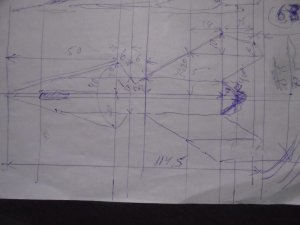

    Сделал чертёжик, если можно это назвать чертежом,

    выбрал масштаб, проставил размеры и начал кроить, вырезать и клеить…
    В принципе ничего непонятного тут нет. Модель очень проста в выполнении.

    Когда – то давно, я строил уже подобную модель, она прекрасно летала.

    В этой модели я постарался не повторять ошибки допущенные ранее.

    Начал с нижней плоскости фюзеляжа. Вся модель построена из простой листовой подложки под ламинат размером 1000 мм Х 500 мм. Х 5 мм. Склеивается всё универсальным клеем "КИН" или любым клеем для потолочной плитки .

    Затем сделал два крыла. В крылья вставил куски пенопластового плинтуса, для создания профиля.

    Примеряю крылья на фюзеляж.

    На крылья, согласно чертежу приклеиваю "уши".

    Приклеиваю готовые крылья к нижней поверхности фюзеляжа и сразу обтягиваю чёрным скотчем.




    Вклеиваю промежуточную плоскость между верхней и нижней поверхностями фюзеляжа.

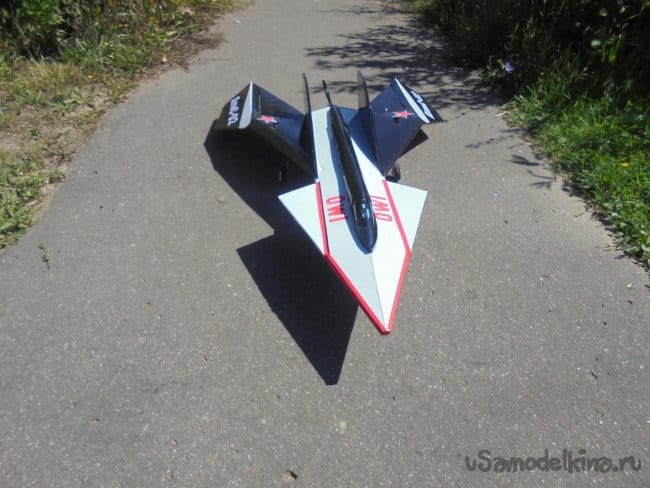

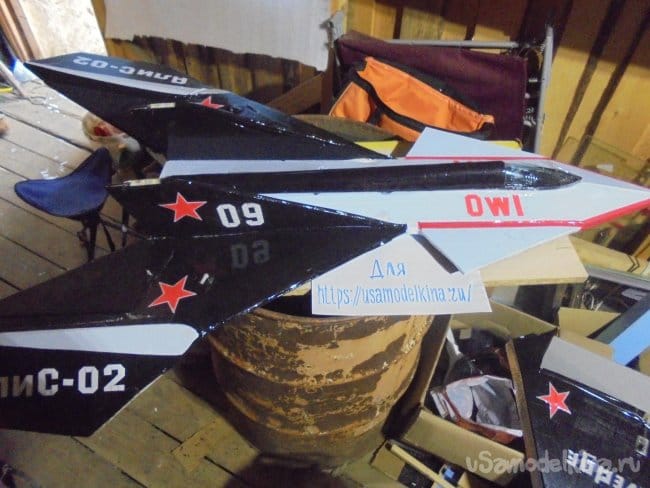

    Изготовление кабины и дизайн - зависит от вашей фантазии. У меня получилось вот так.

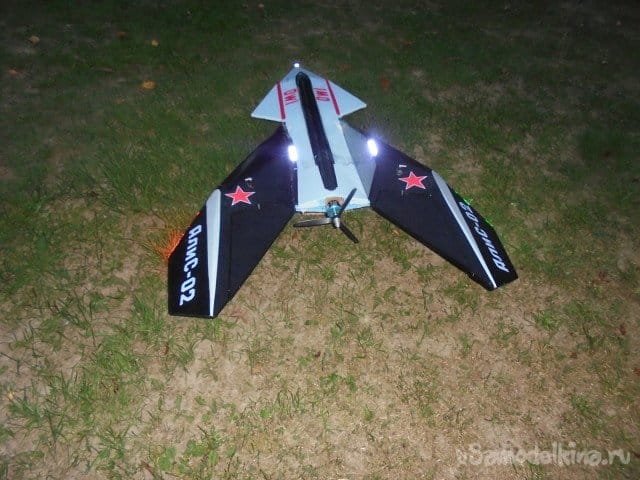

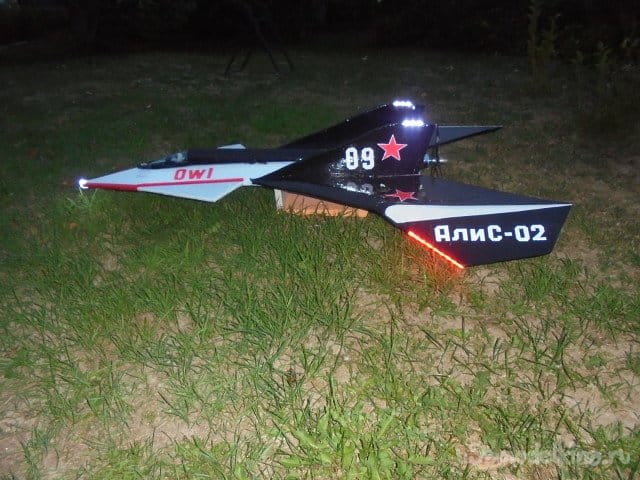

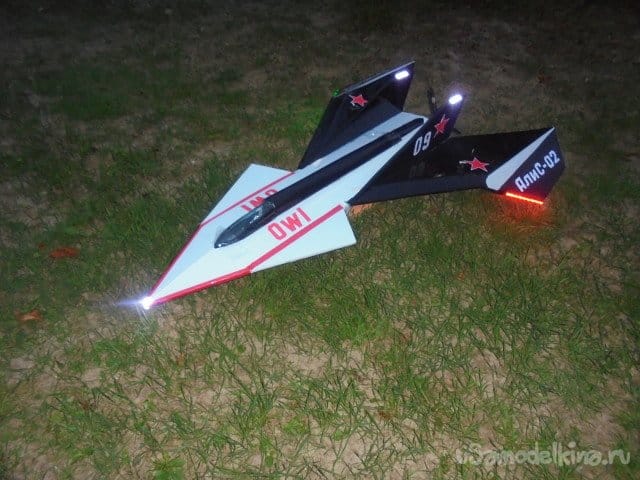

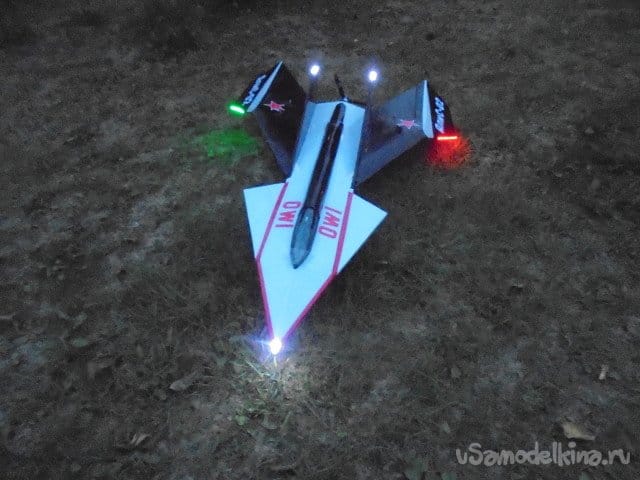

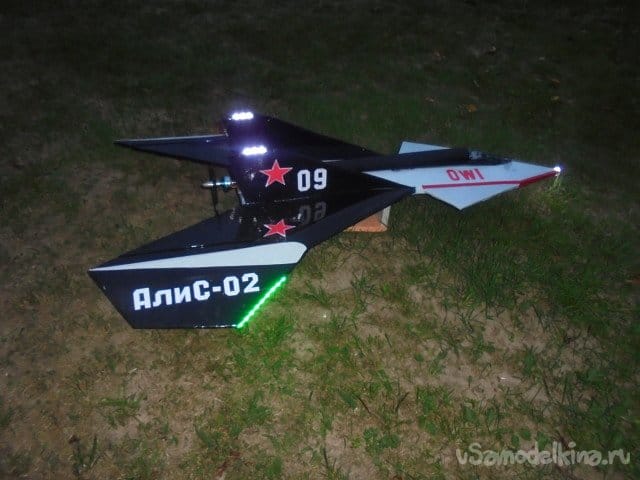

    Вот так работают бортовые огни - БАНО.










    Для хорошего настроения при постройке модели - немного юмора.
    А это мои помощники - Генеральный конструктор и Главный конструктор...

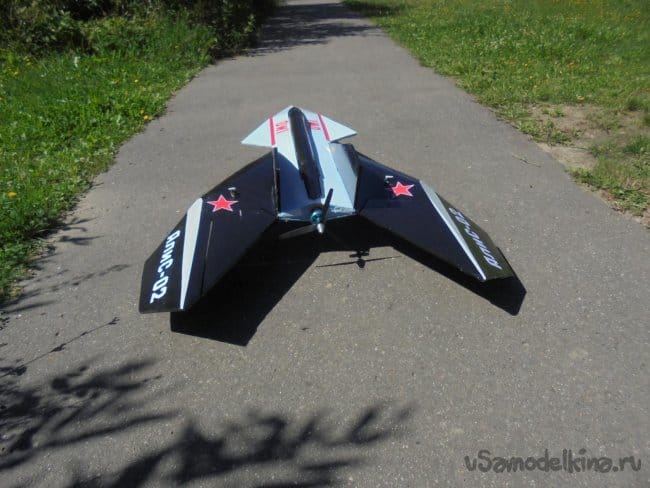

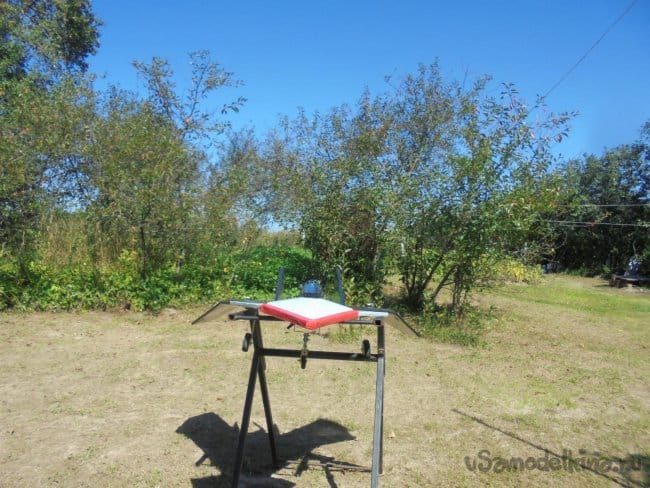

    Шасси можно и не ставить. Если нет ВПП, пускаю с руки.
    Генеральный иногда позволяет себе вот такие "выкрутасы" .










    Размеры модели зависят от мотора.

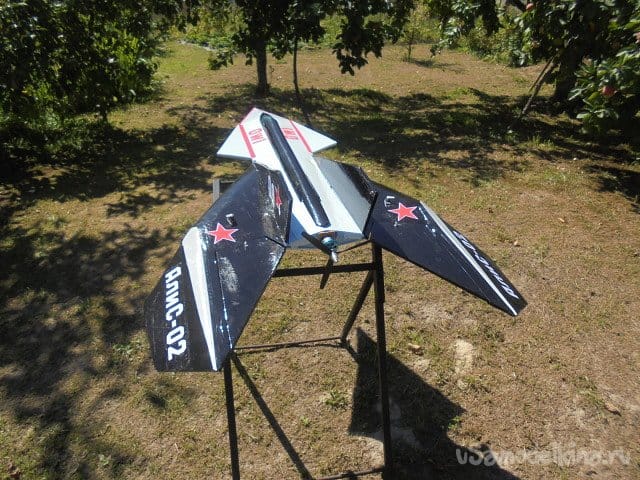

    Моя модель . Размах 980 мм. Длина - 1200 мм. Вес (полётный) - около 500 г. При тяге мотора 1620 г. Turnigy L3010C-1300KV (420W) Винт трехлопастный 8 Х 4,5.
    Всем хороших полётов.
