Добрый день, уважаемые моделисты!
Прежде, чем начать свой рассказ о создании этой авиамодели, хочу выразить огромную благодарность и признательность руководству этого сайта, в лице Николая, за возможность публиковать свои статьи про авиамодели и заработать деньги для покупки материалов и различных деталей для авиамоделей. Пожалуй, это единственный сайт, на котором я имею такую возможность!
Сегодня я хочу поделиться с вами своими записями о создании экспериментальной авиамодели под названием «Гюрза» АлиС -6ХХ – 14.
Идея постройки этой авиамодели возникла у меня после просмотра видео ролика Сергея Александрова "6XX - концепт истребителя с замкнутым контуром крыла".

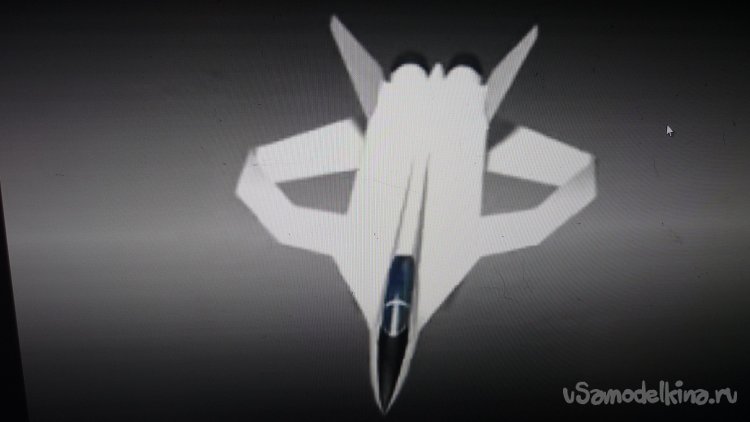

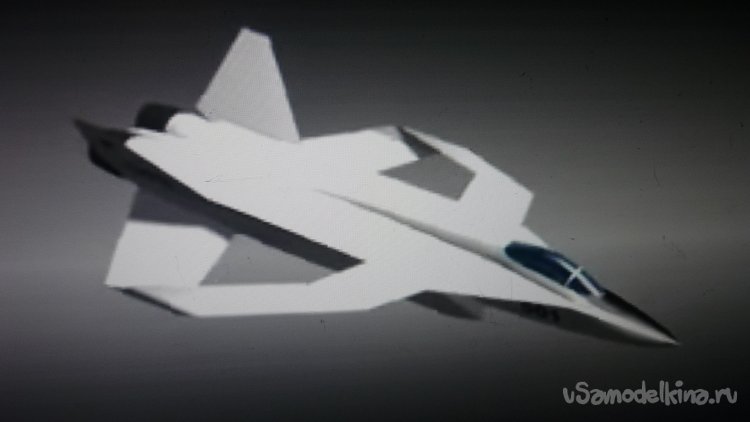

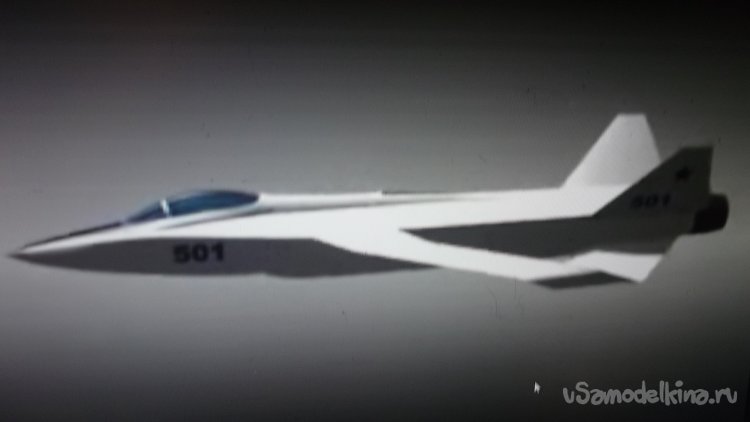

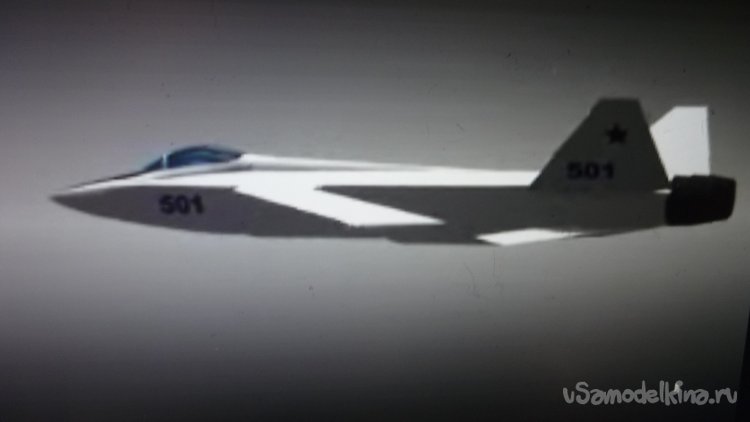

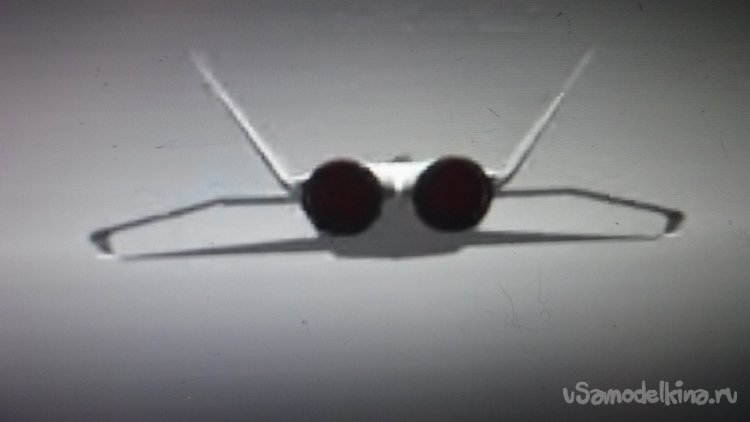

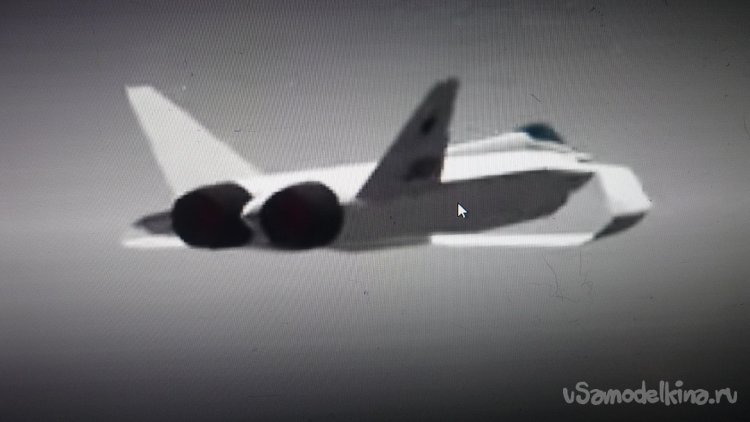

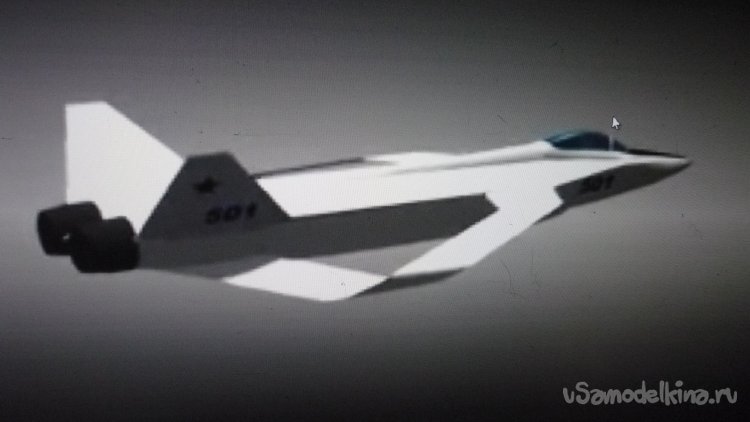

Поскольку никаких чертежей для создания этой модели не было, пришлось сделать несколько фотографий и скриншотов с видео ролика.

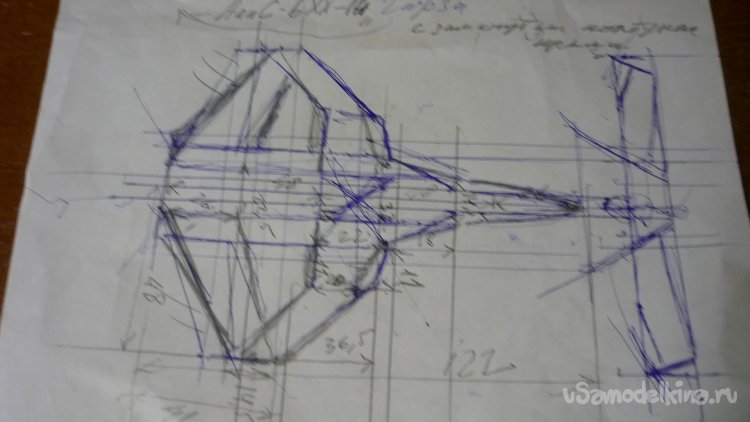

По этим фотографиям я сделал себе маленький эскизный набросок , выбрал нужный масштаб и проставил размеры.
Модель планируется под такую электронику.

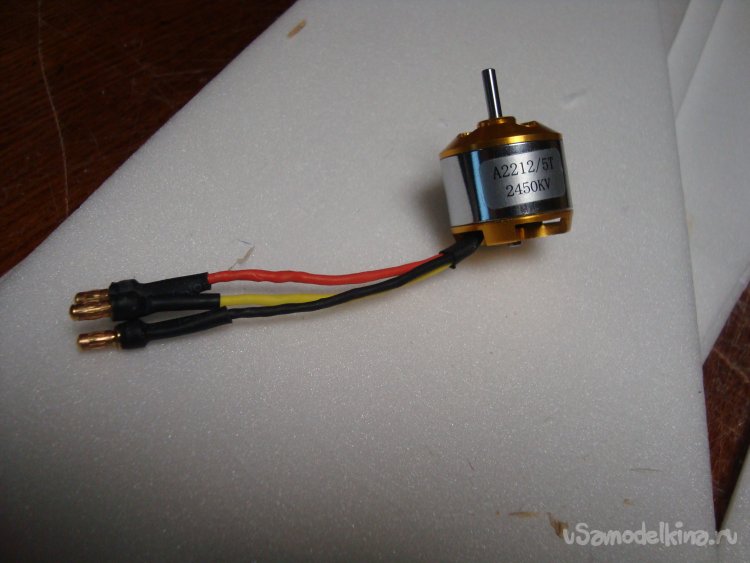

Мотор – 2212 2450 kV.
Винт – 6 Х 4 Е.

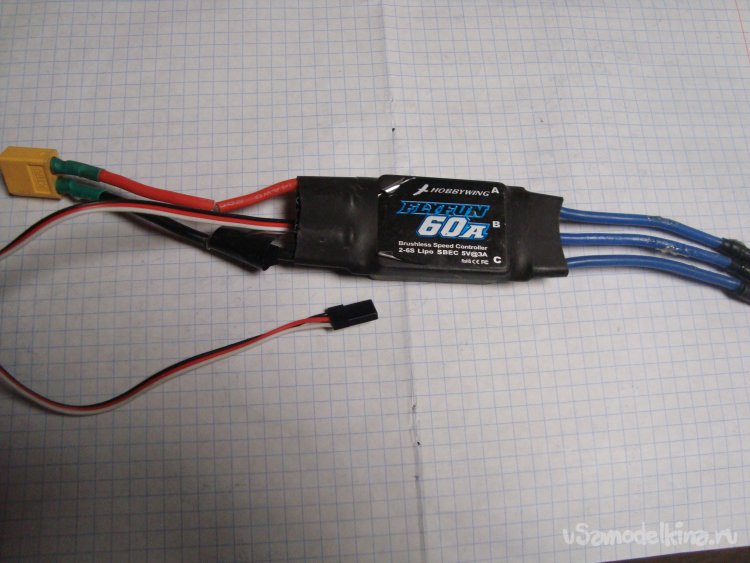

Регулятор – 60 А.

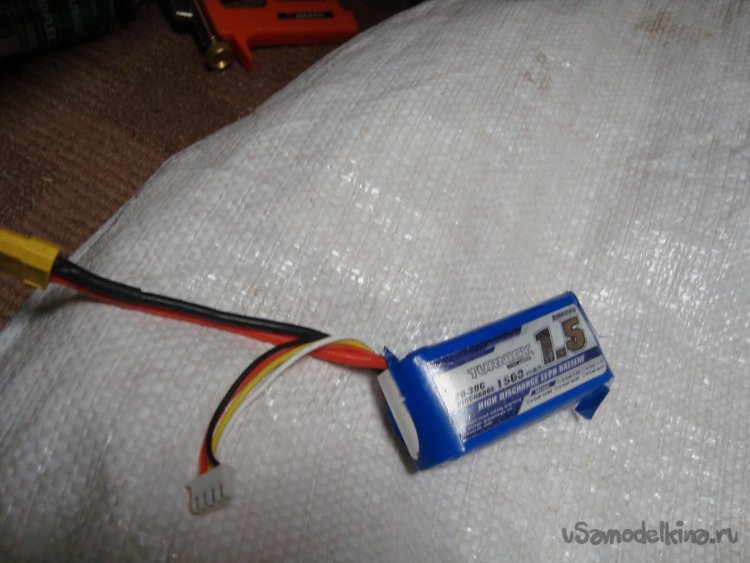

Аккумулятор – 3S 1500 mAh.
Сервомашинки – MG90S.
Материалом для создания модели я выбрал простую. Гладкую , белую потолочную плитку.
Для склеивание деталей применяю универсальный, влагостойкий, полимерный клей «Русский Титан», который создан специально для склеивания изделий из пенопласта.

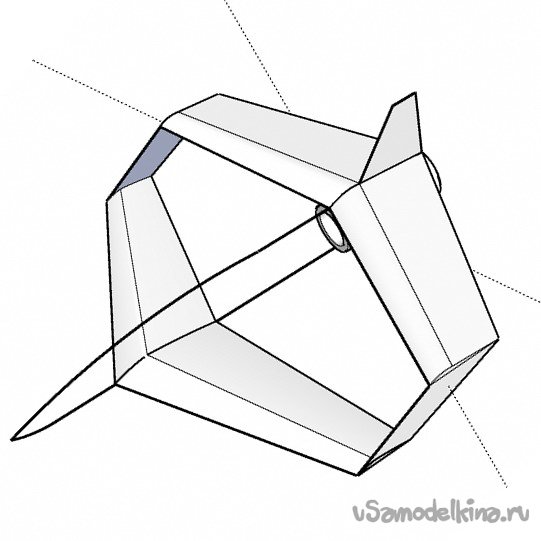

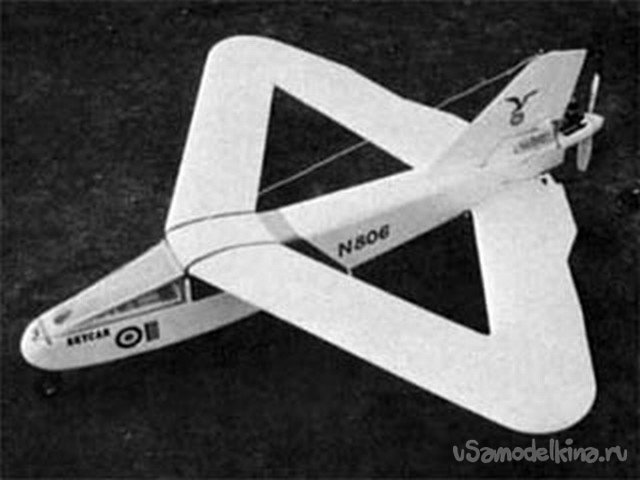

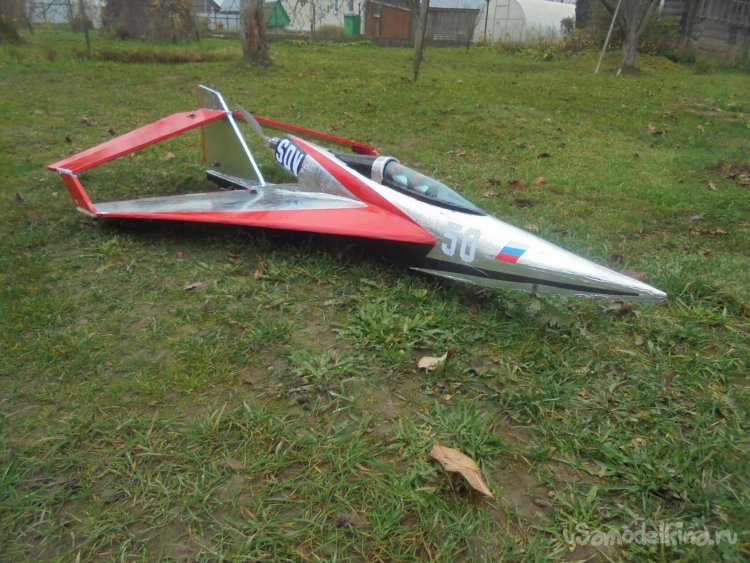

Что – то похожее на концепт Сергея Александрова, я уже встречал в интернете , да и сам делал похожую модель.
И так – «Гюрза»!
Начал, как обычно с врезания заготовок деталей конструкции модели.

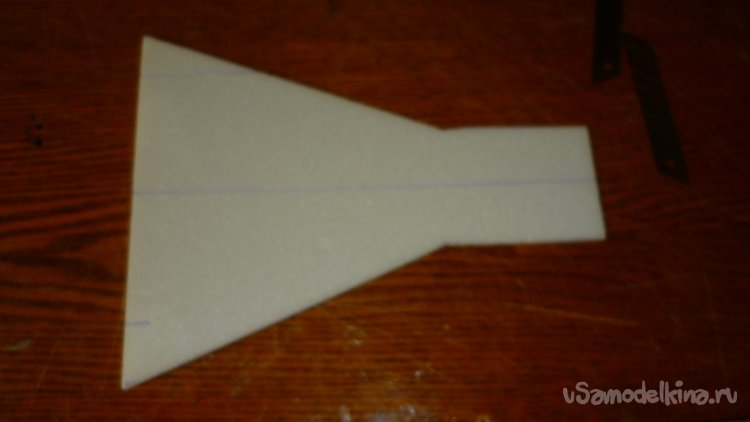

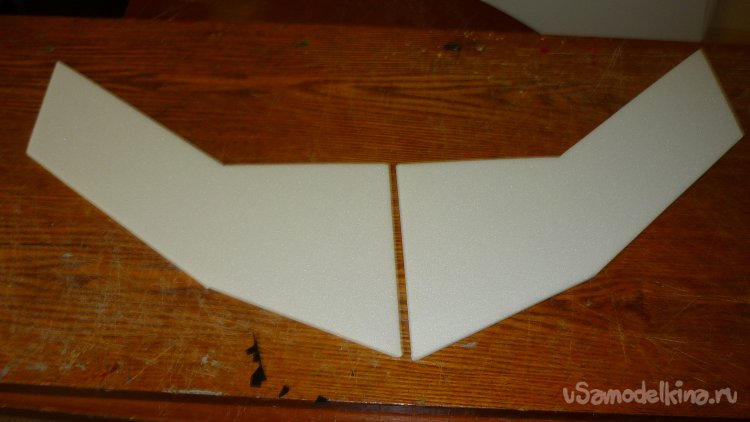

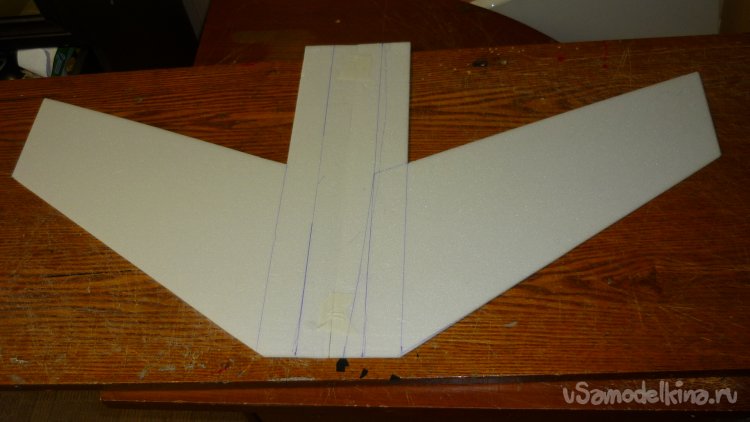

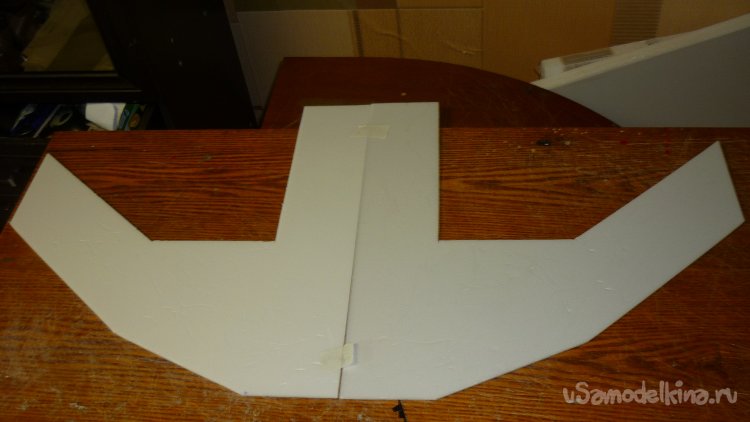

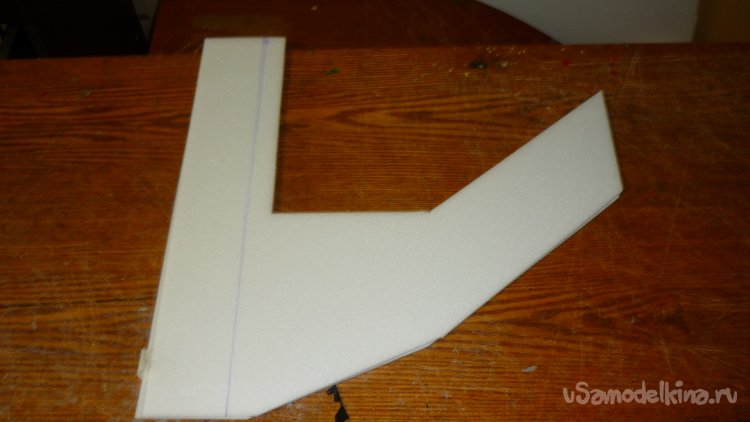

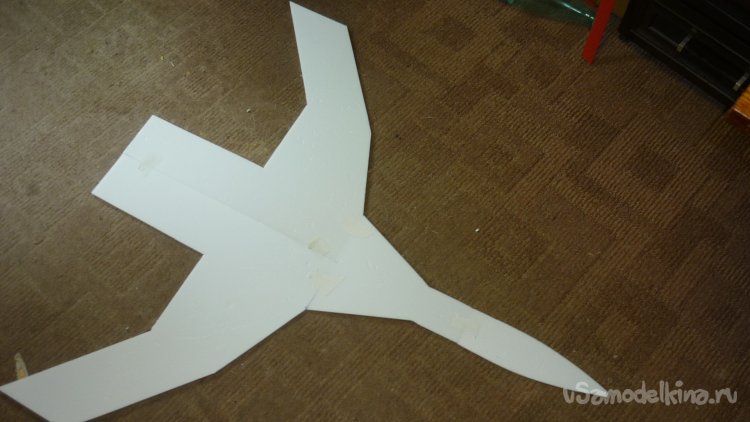

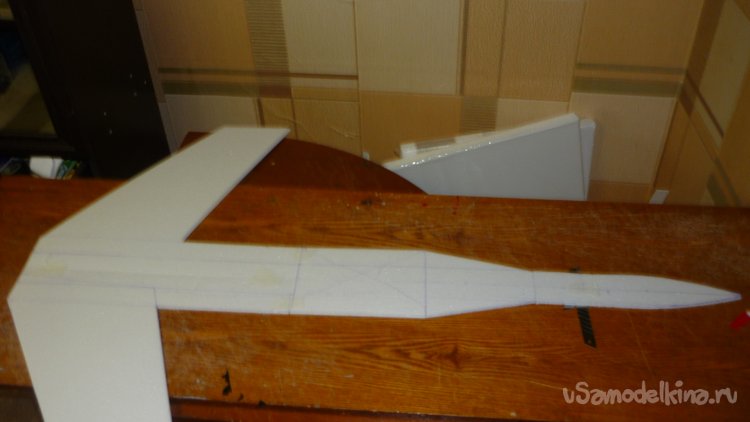

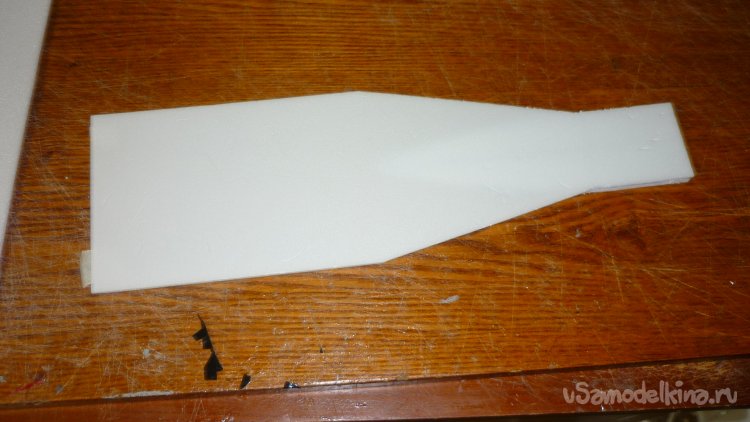

Вырезал заготовки нижней плоскости фюзеляжа и задних крыльев. Склеил.

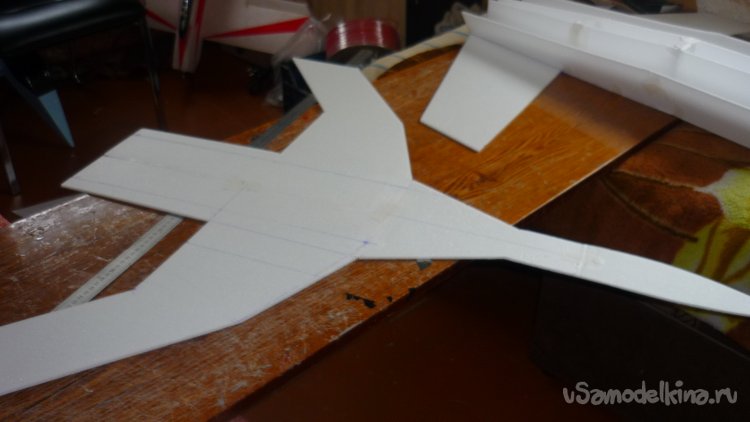

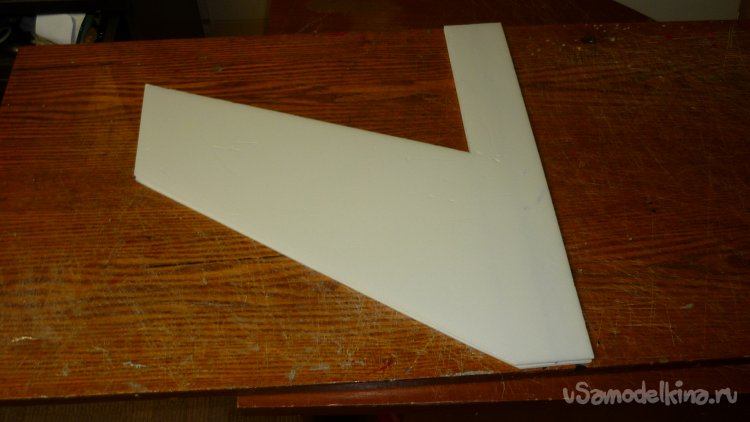

Вырезал заготовки верхней плоскости фюзеляжа и передних, верхних крыльев. Склеил.

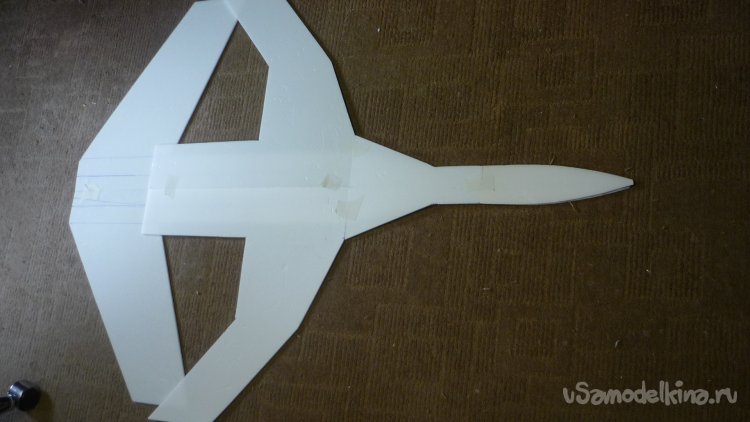

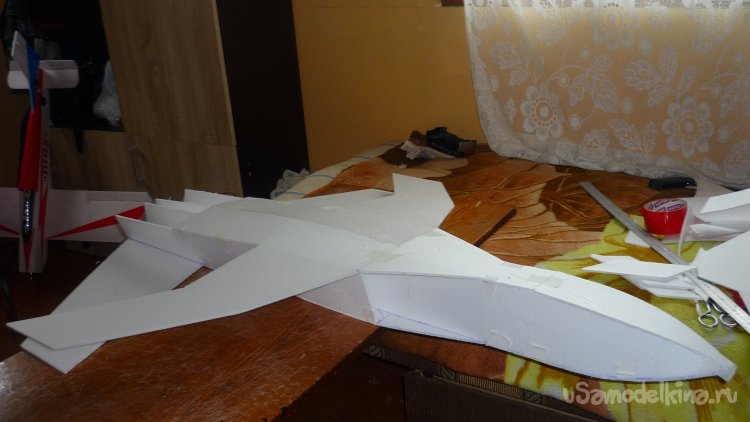

Проверил стыковку верхних и нижних крыльев.
Вырезал второй, внешний слой передоих. Верхних крыльев.

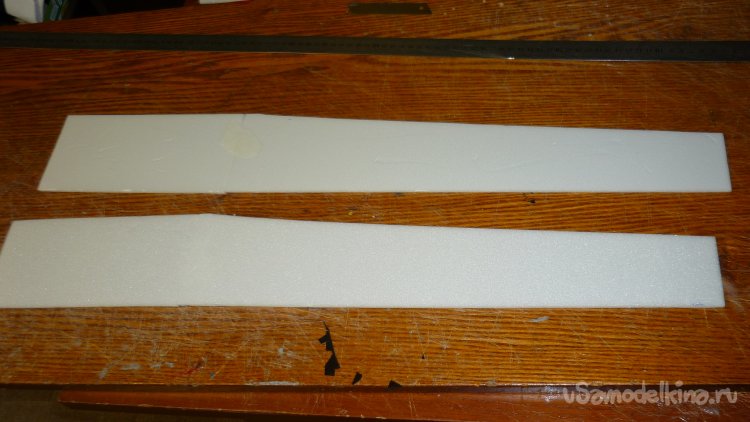

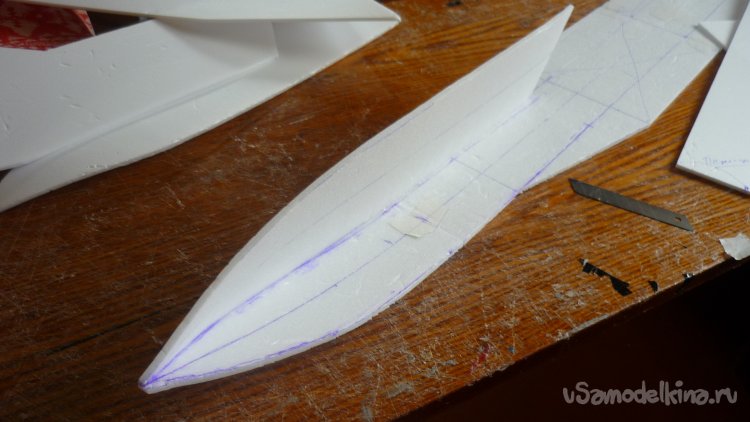

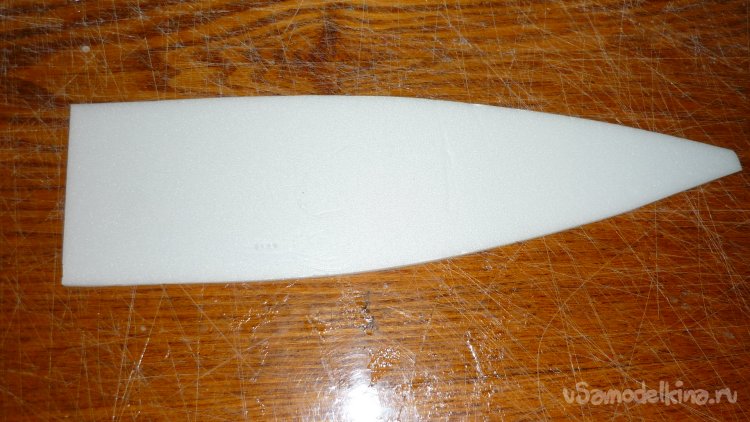

Вырезал заготовки боковых стенок фюзеляжа

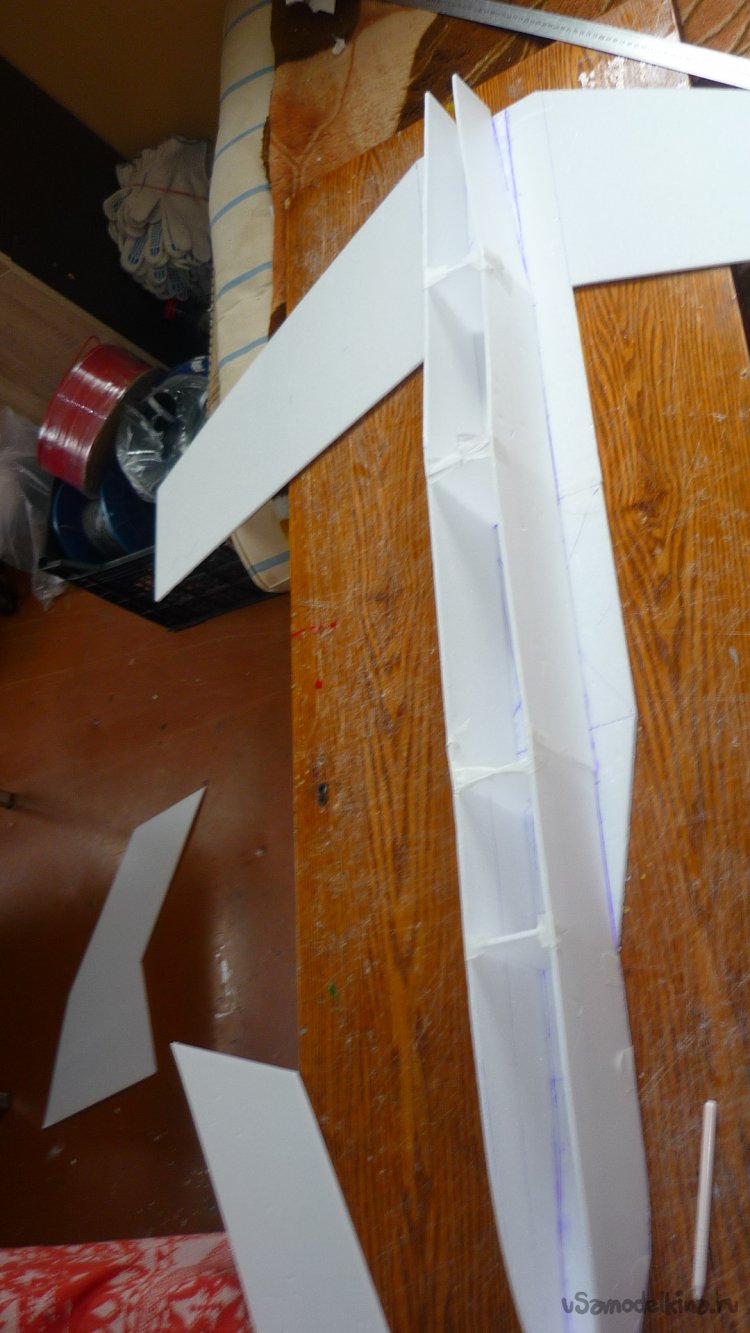

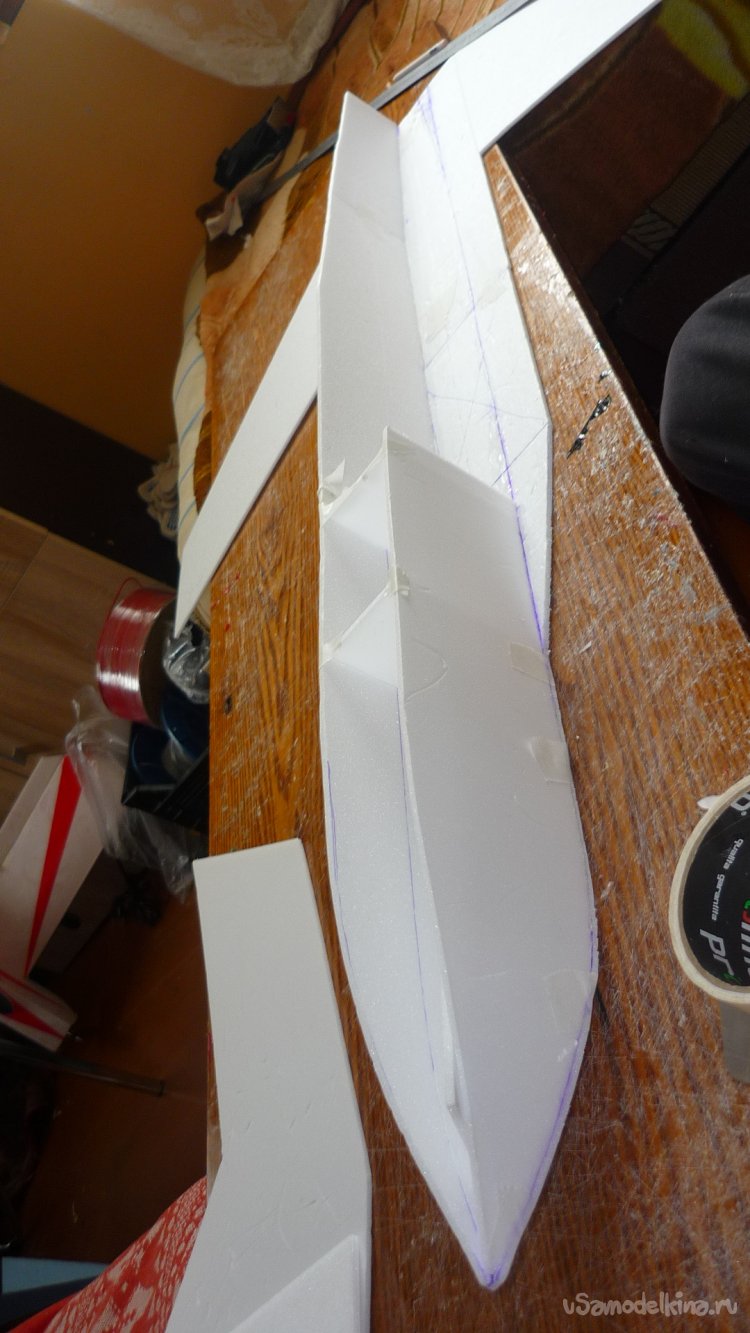

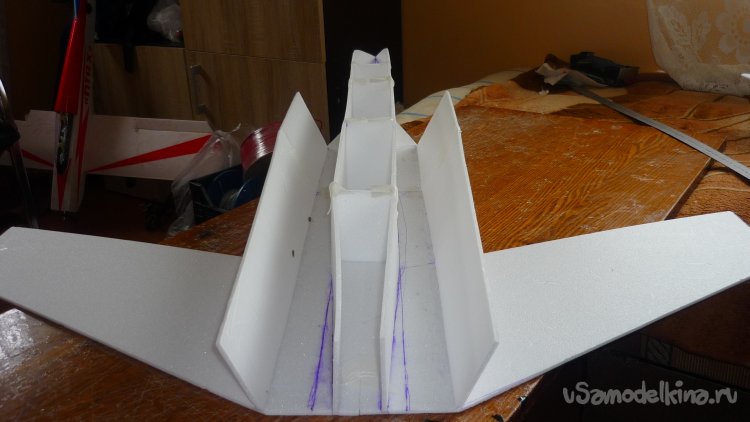

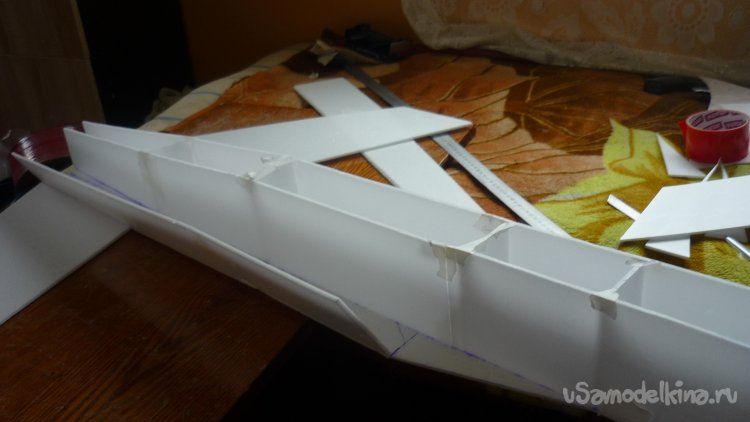

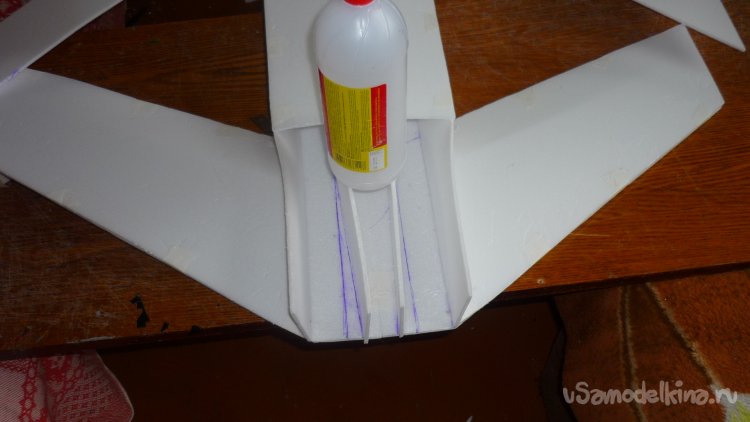

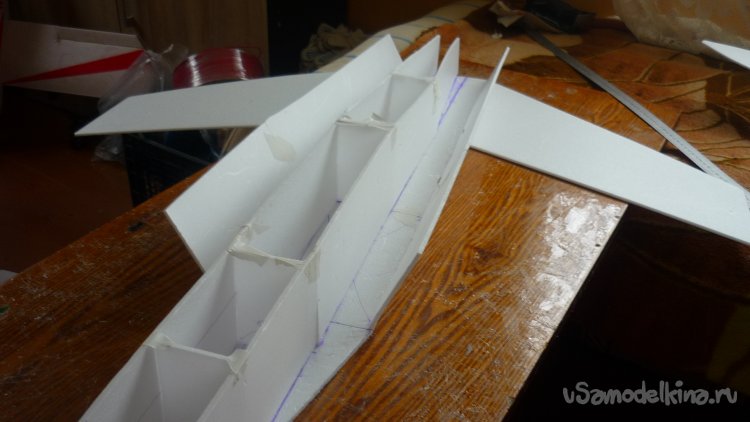

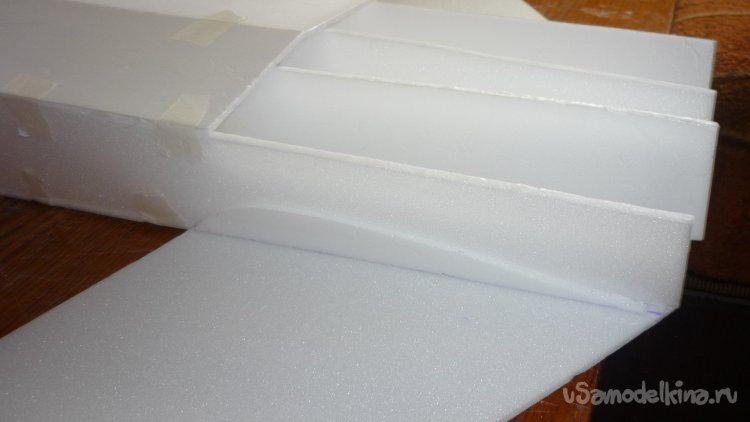

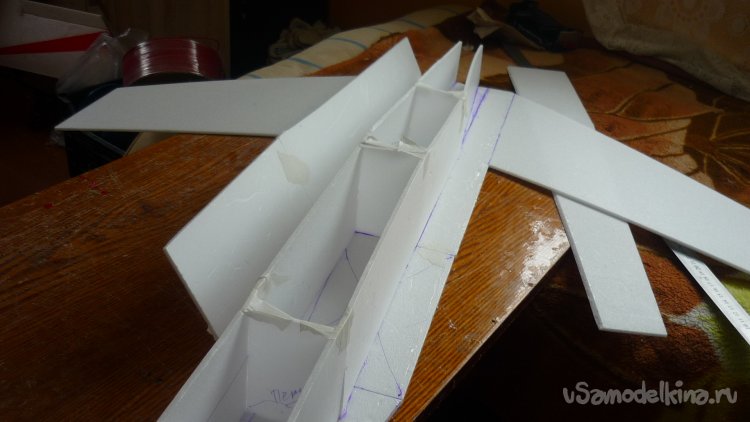

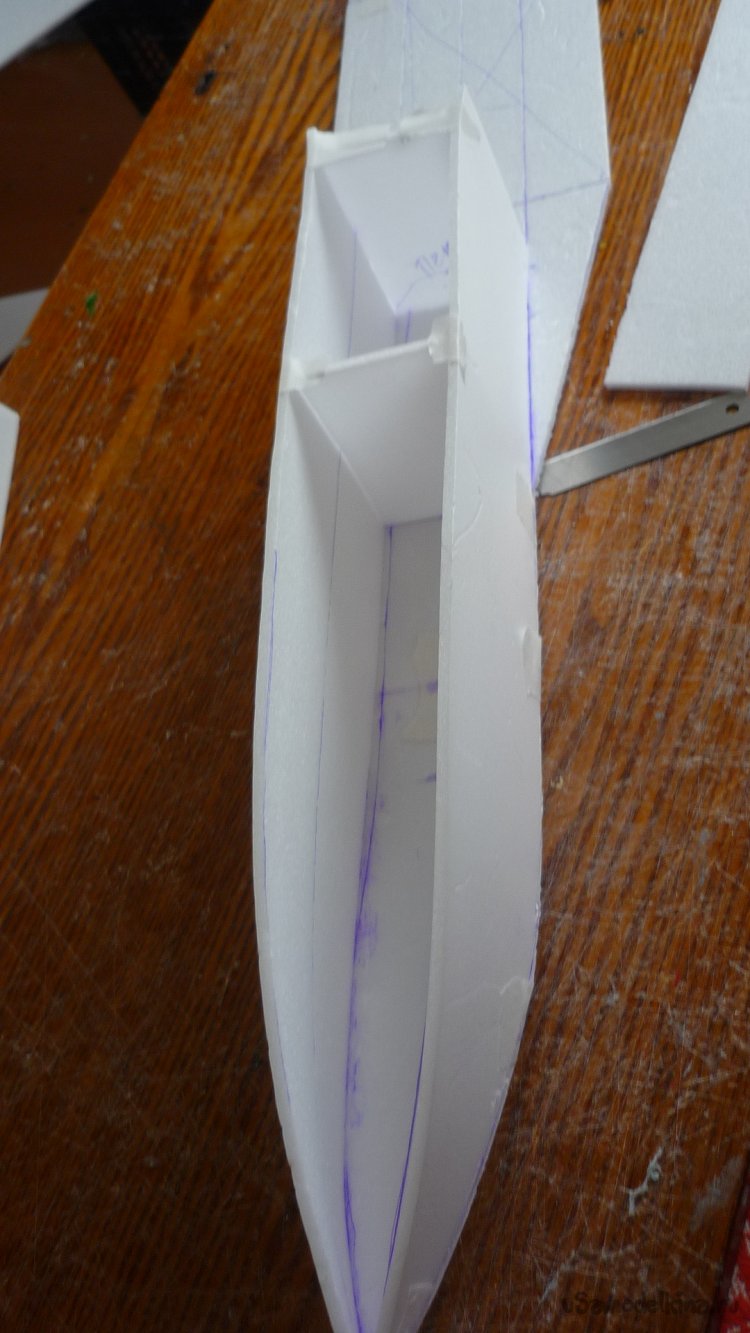

Начал склеивать носовую часть фюзеляжа..Вклеил боковые стенки и внутренние. Вертикальные перегородки.

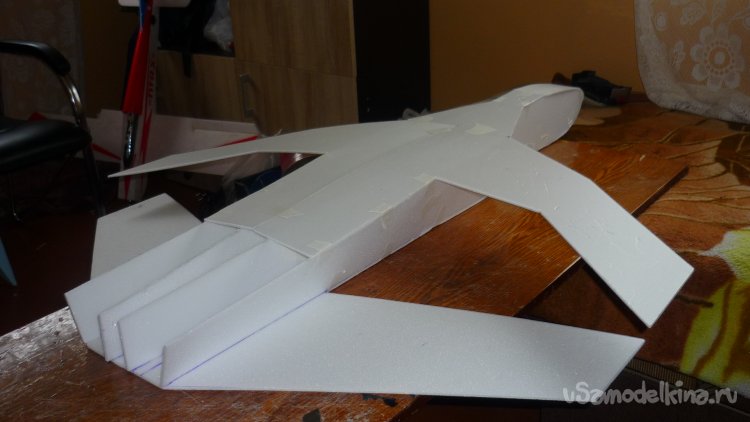

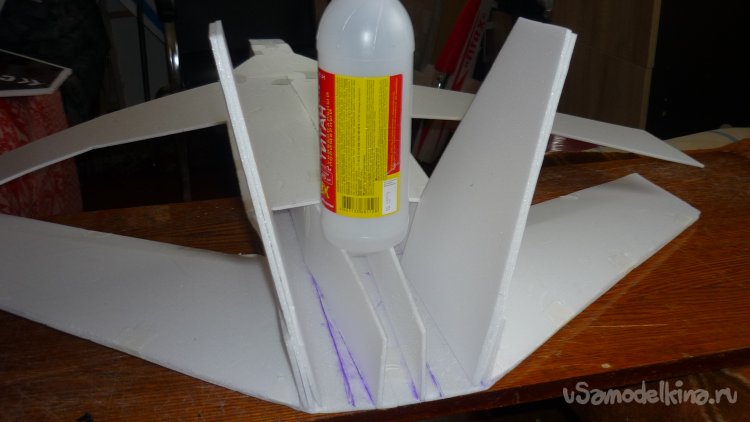

Монтирую внешние боковые стенки воздуховодов.
Проверяю нижнюю плоскость передних, верхних крыльев.
Вырезал боковые соединительные шайбы на коны крыльев.

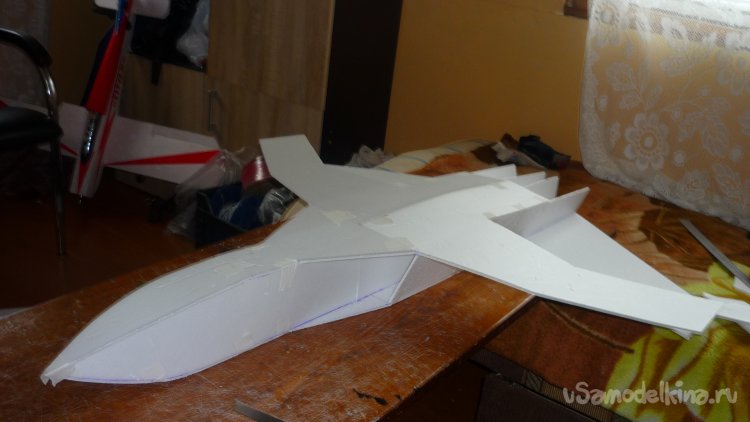

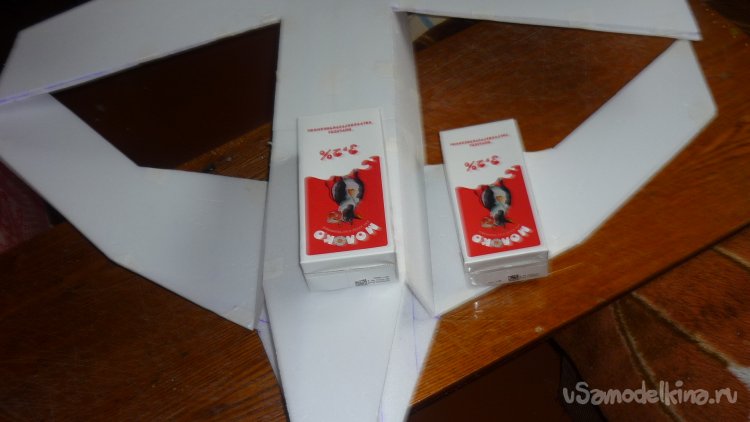

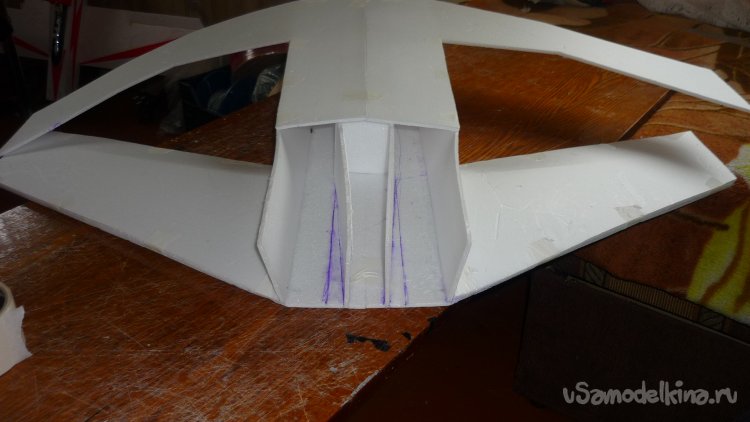

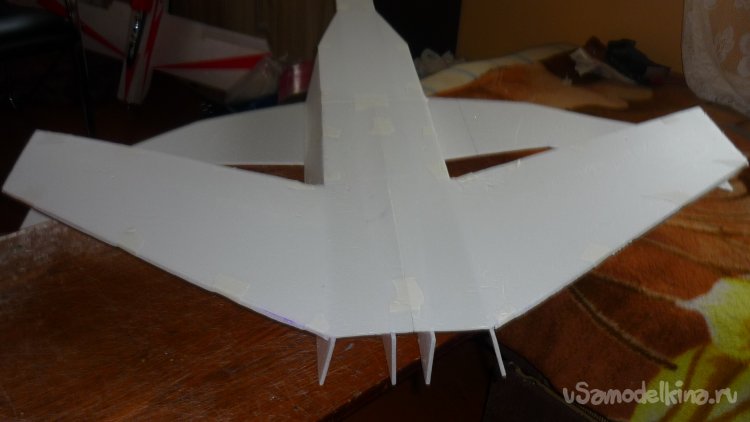

Склеил два слоя верхних, передних крыльев и смонтировал на место.

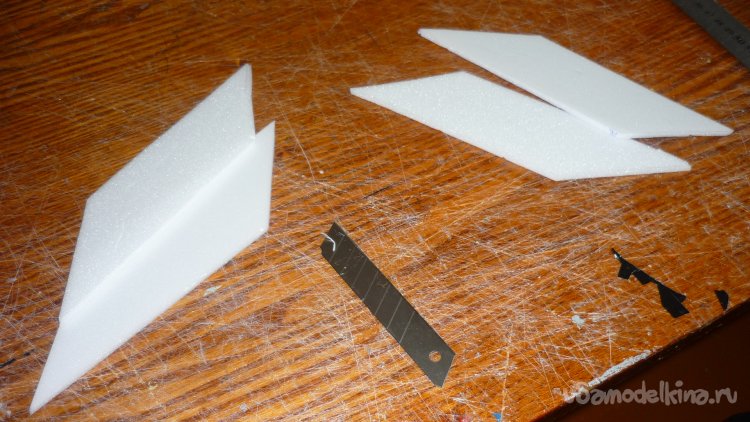

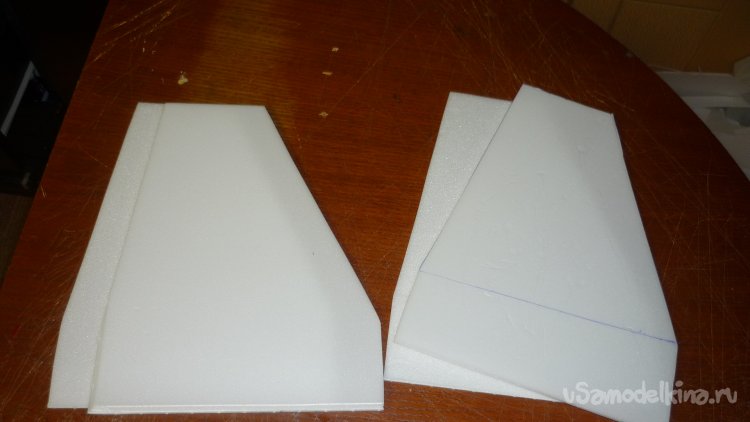

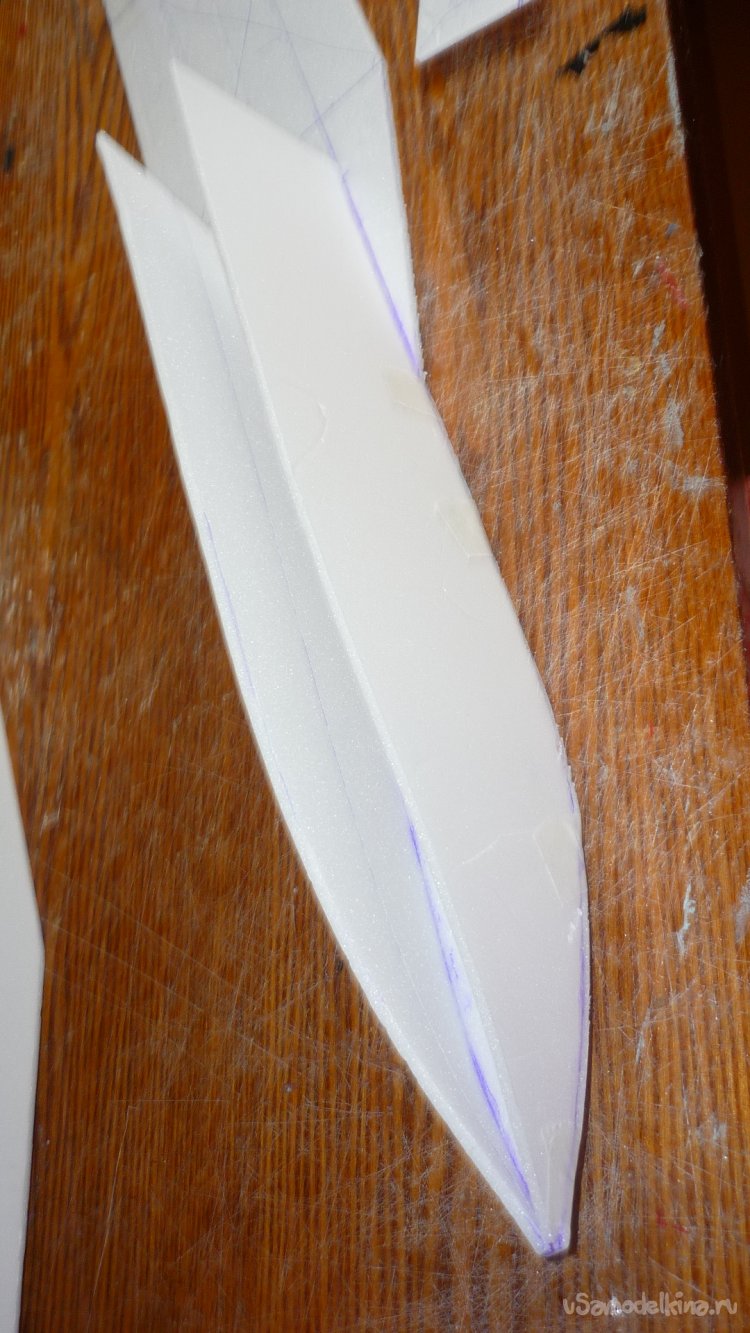

Вырезал заготовки для килей.
Вырезал и вклеил корневую нервюру заднего. Нижнего крыла.

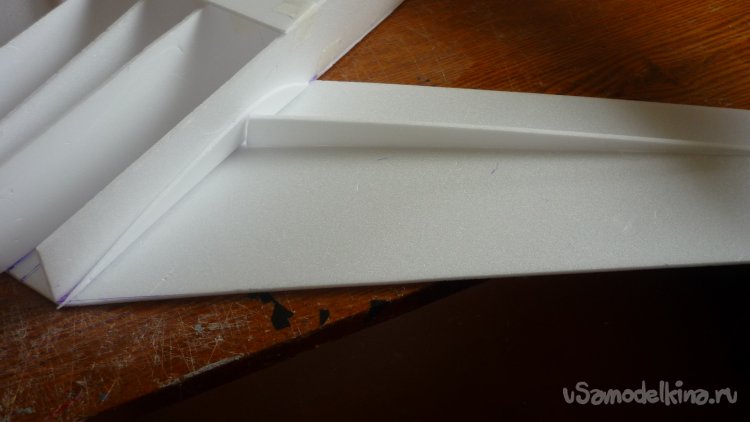

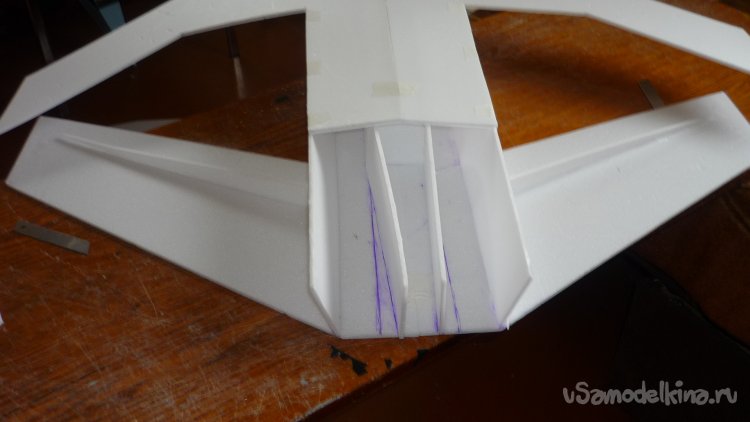

Вырезал и смонтировал лонжерон на нижних . задних крыльях.

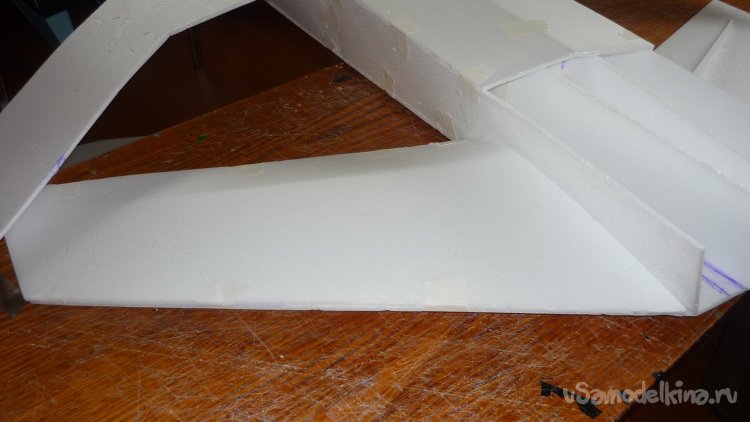

Вырезал и подогнал по месту внешнюю обшивку задних, нижних крыльев.

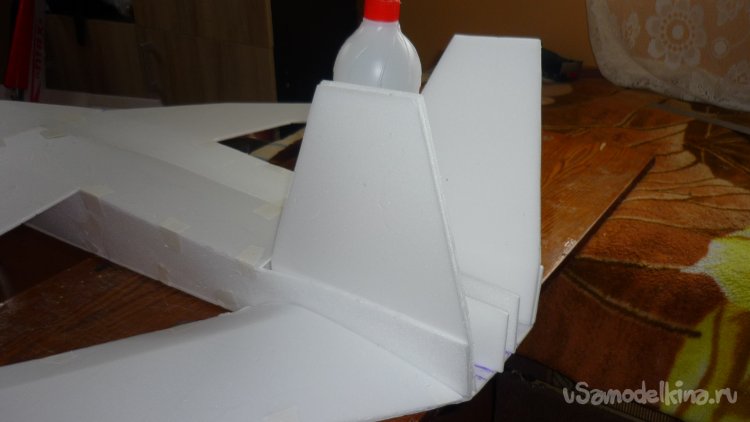

Примерил кили.

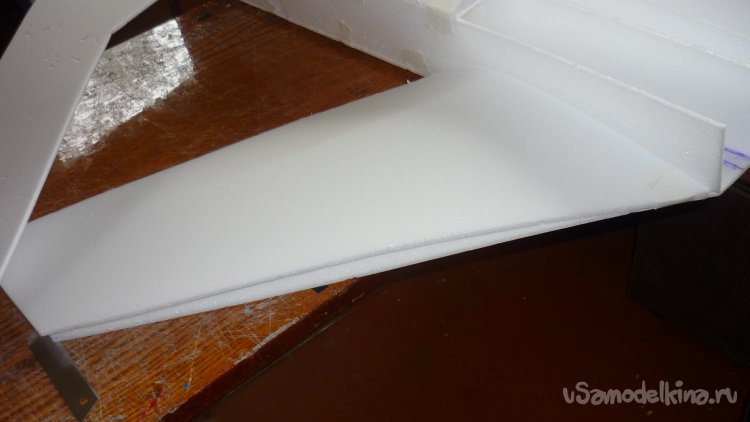

Смонтировал внешнюю обшивку задних, нижних крыльев. Они получились профильные.

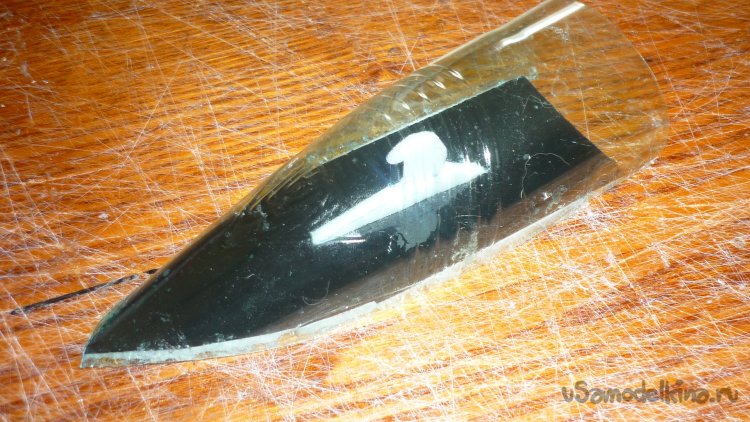

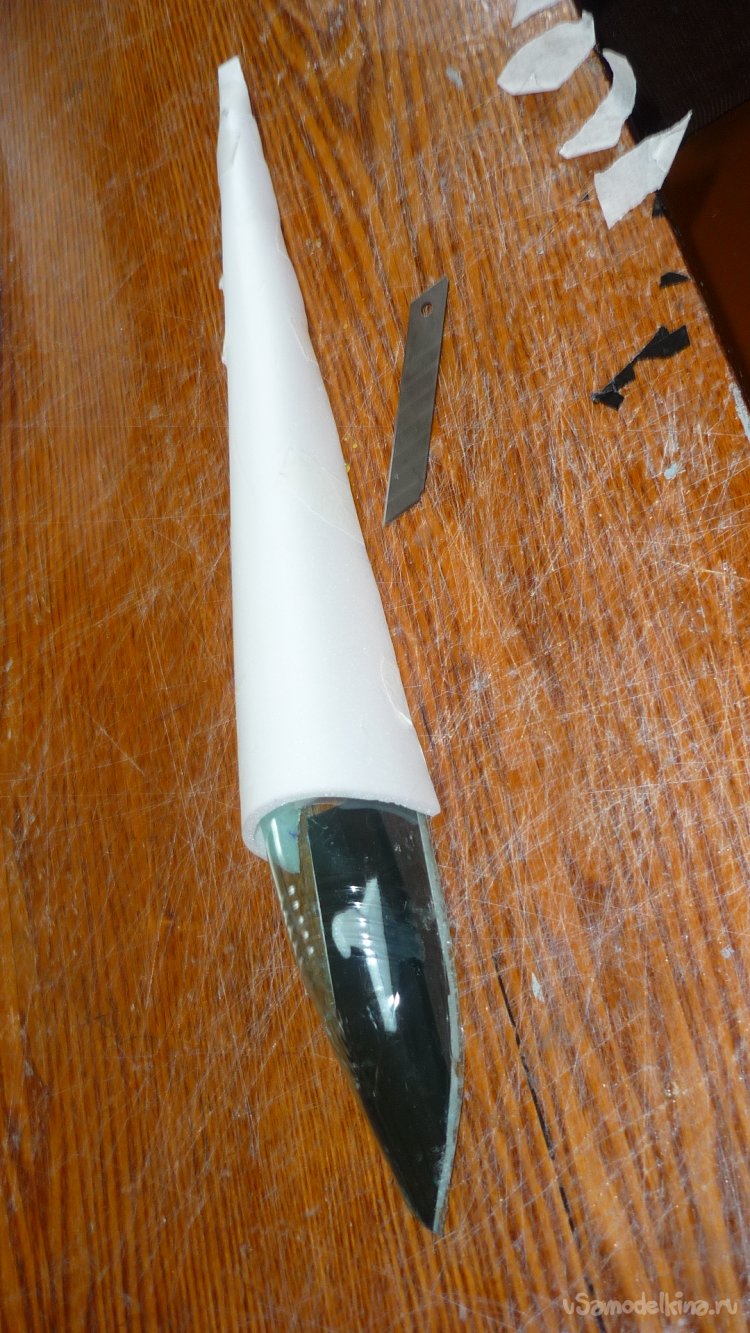

Занялся изготовлением остекления кабины и фигуркой пилота.
Фигурку пилота вырезал из потолочки, обклеил внутреннюю часть кабины чёрным скотчем и вклеил туда фигурку пилота. Остекление кабины вырезал из пластиковой бутылки, приклеил.

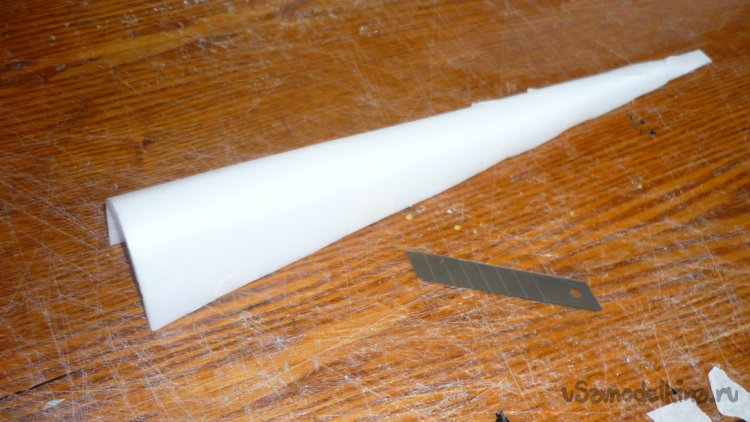

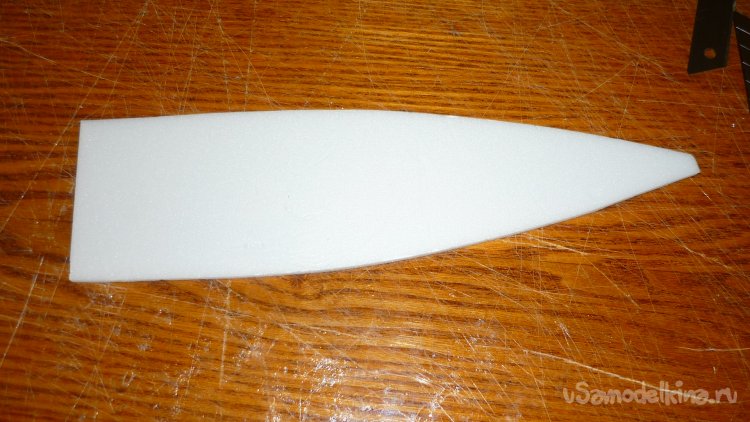

Из потолочки вырезал заготовку гаргрота.

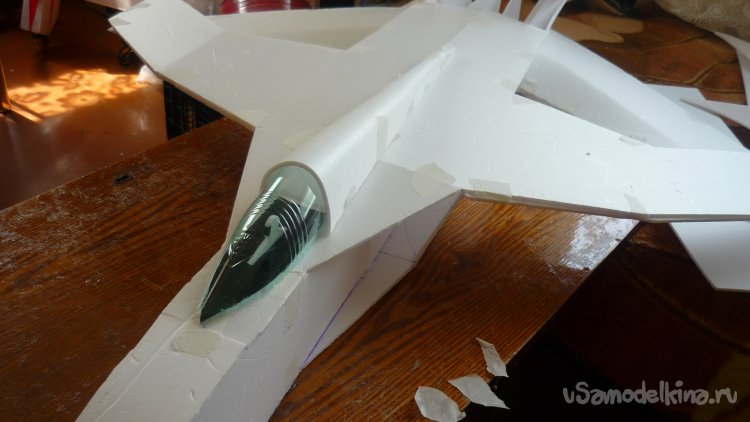

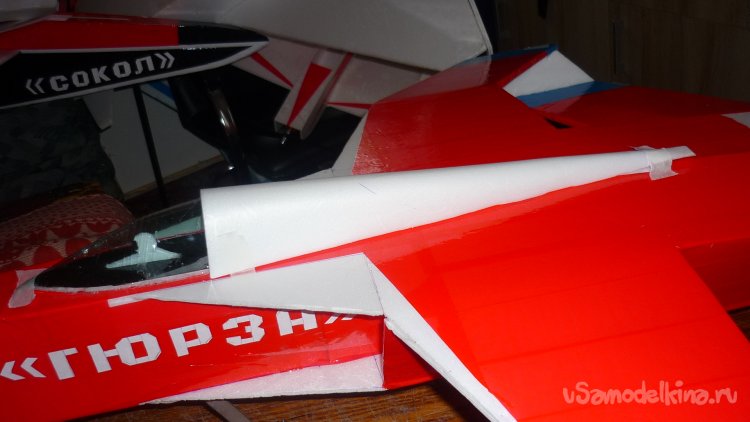

Кабину с пилотом склеил с гаргротом и смонтировал на своё место.

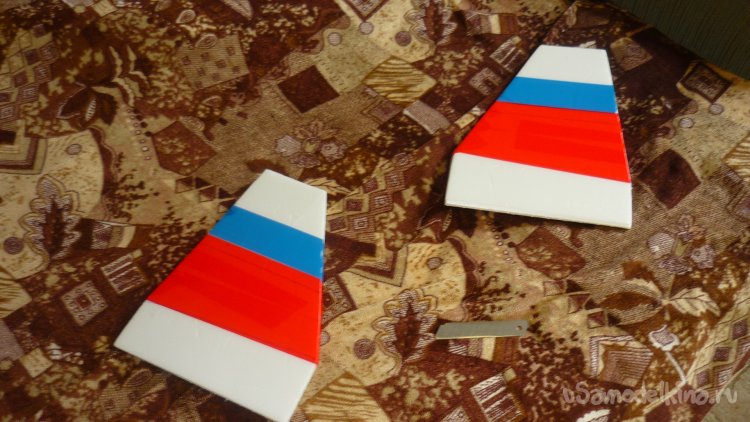

Склеил два слоя килей и обтянул их цветным скотчем.

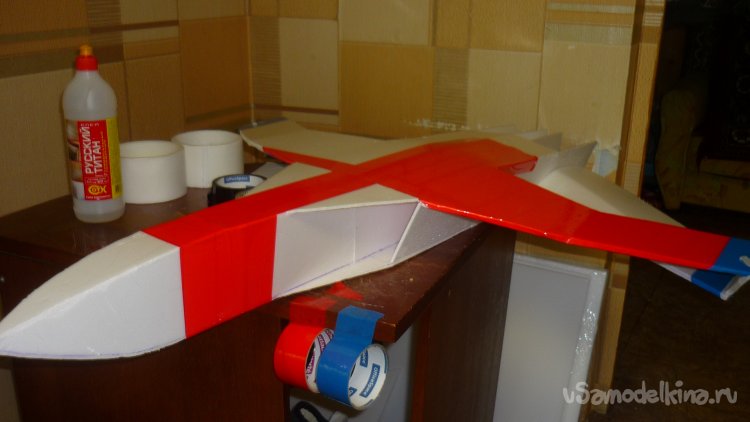

Начал обтяжку модели цветным скотчем

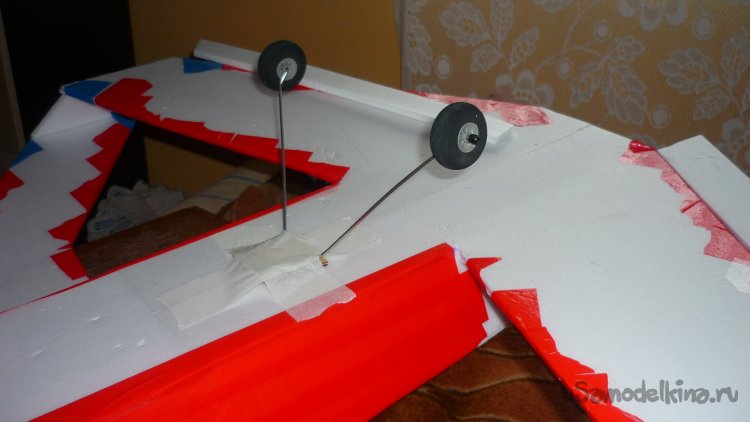

Смонтировал шасси

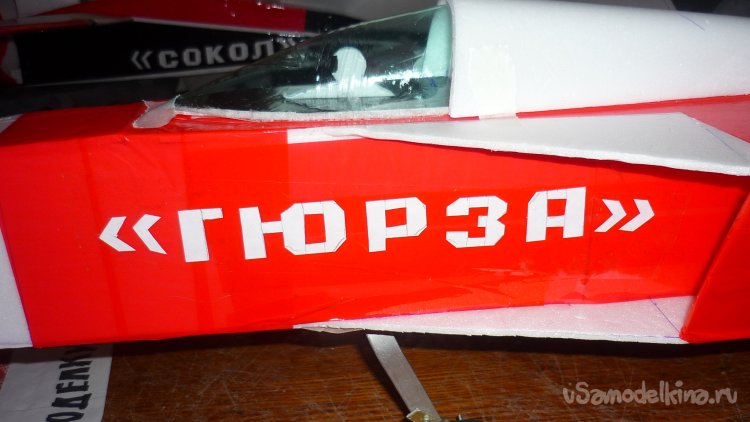

Нанёс надписи.

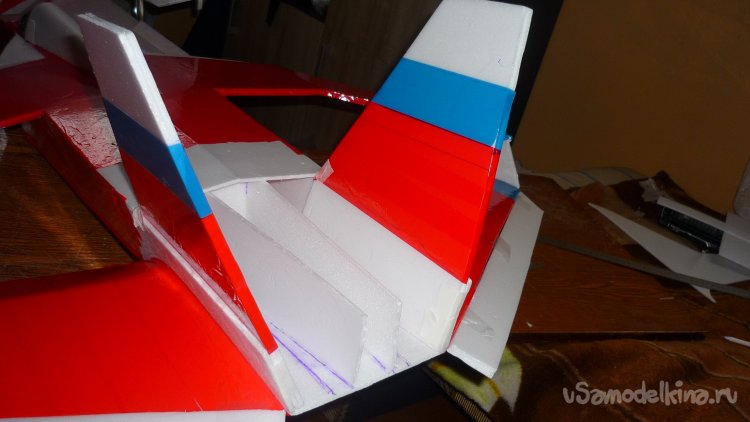

Вклеил кили и боковые соединительные шайбы на концы крыльев.

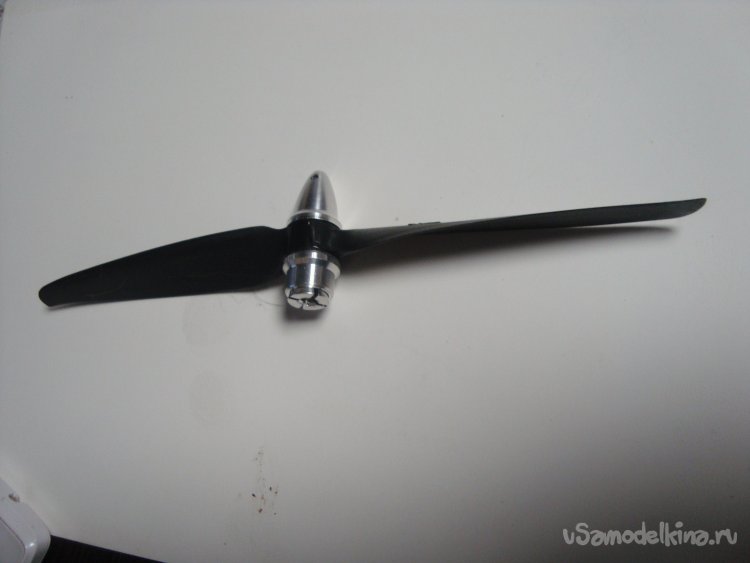

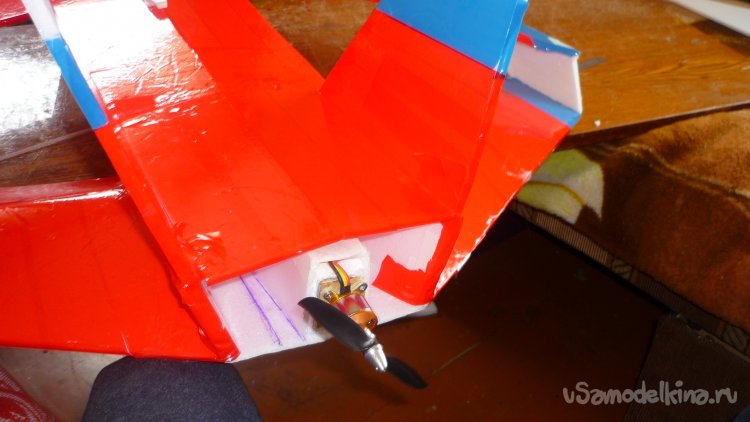

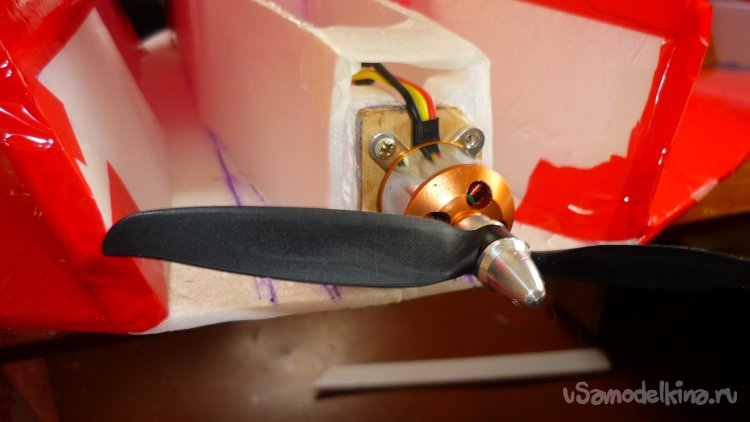

Установил мотор с винтом.

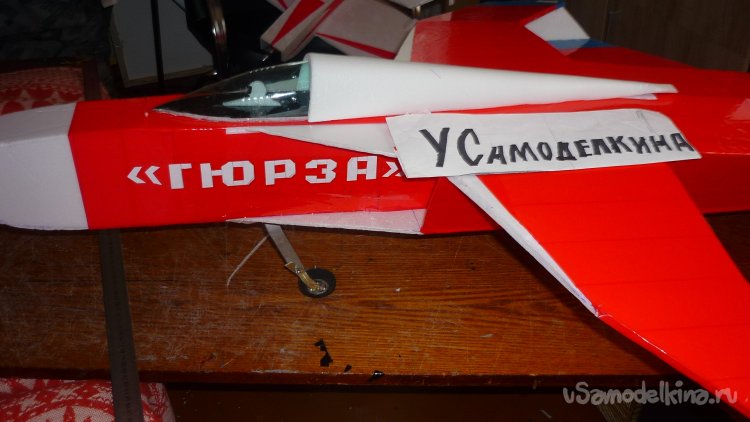

Фотографии для сайта «Усамоделкина».

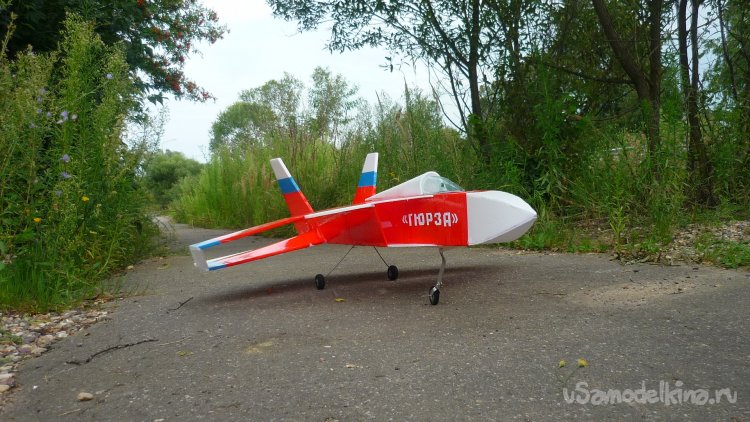

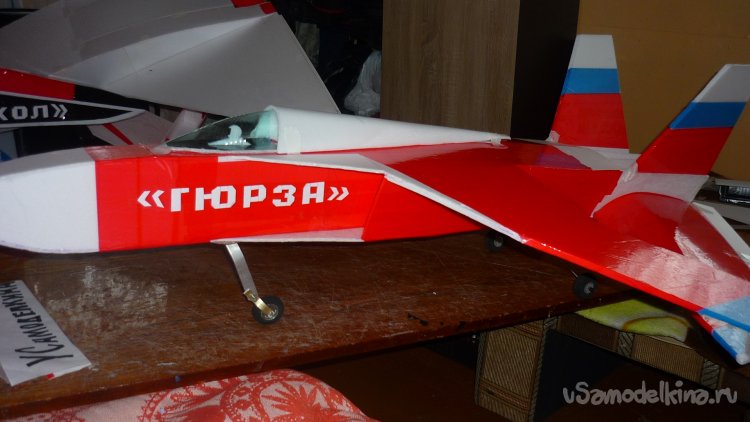

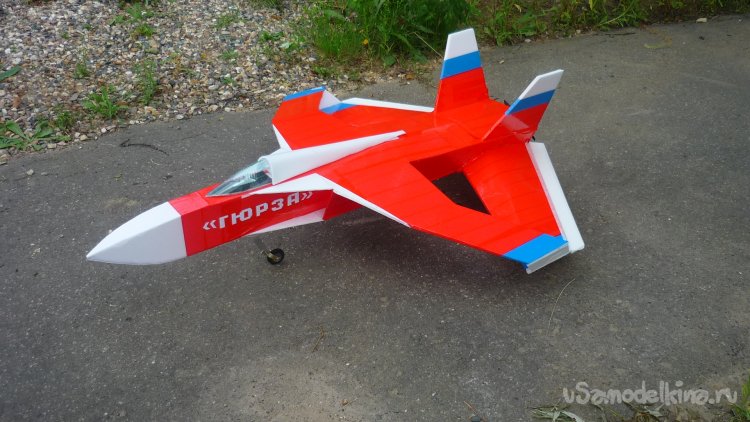

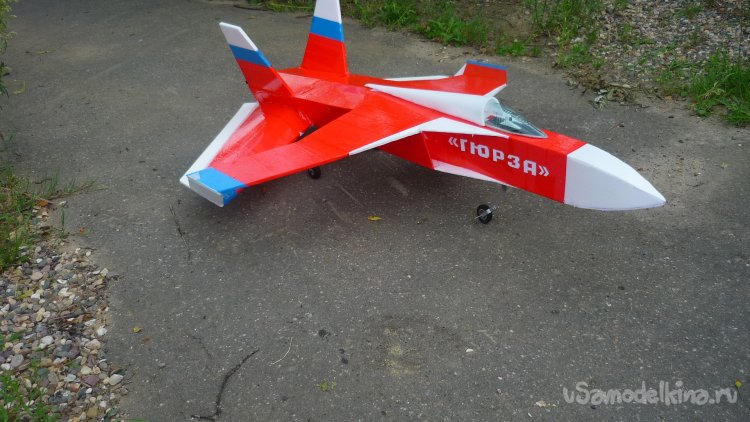

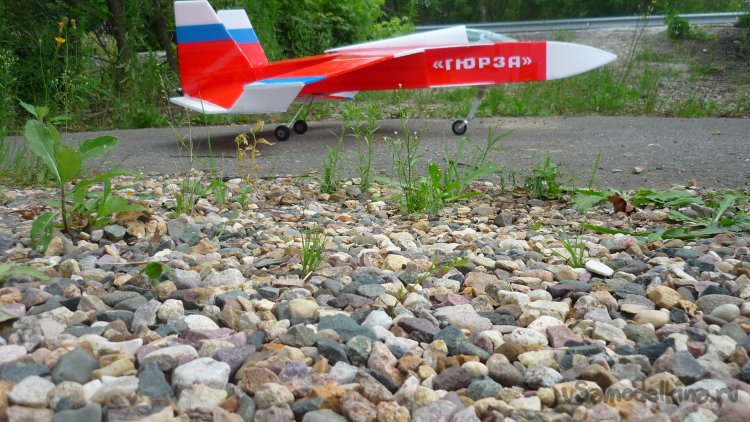

Вот так готовая модель смотрится на травке.
А это я с новенькой авиамоделью.
На этом разрешите закончить свой рассказ.
До свидания, до новых встреч.
Ваш Валерьян Самоделкин.
