Сегодня хочу поделиться с вами записями о постройке двух авиамоделей "Игла" СВ - 208 и "Янтра" СВ - 209.

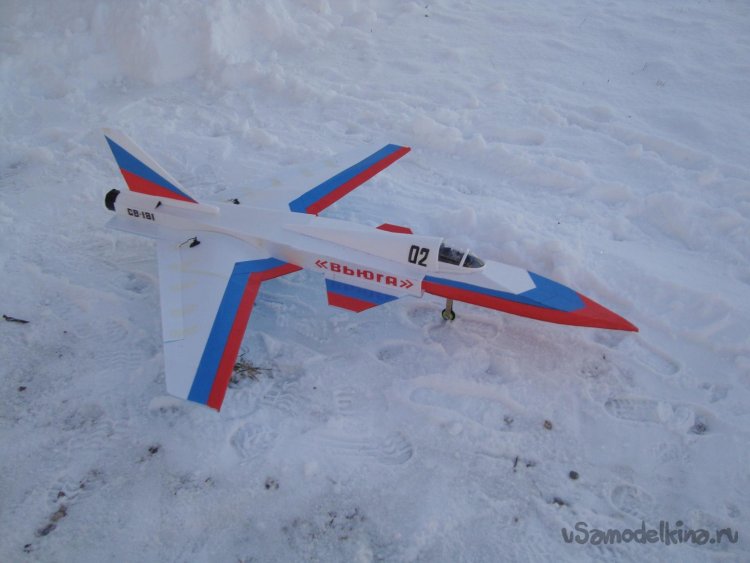

Возвращаясь к моделям с крылом обратной стреловидности, решил воссоздать авиамодель «Вьюга» СВ – 181, под рубрикой «Феникс». Модель будет называться "Игла" СВ - 208.

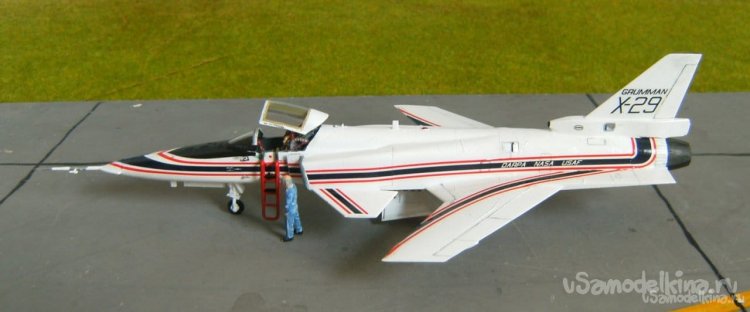

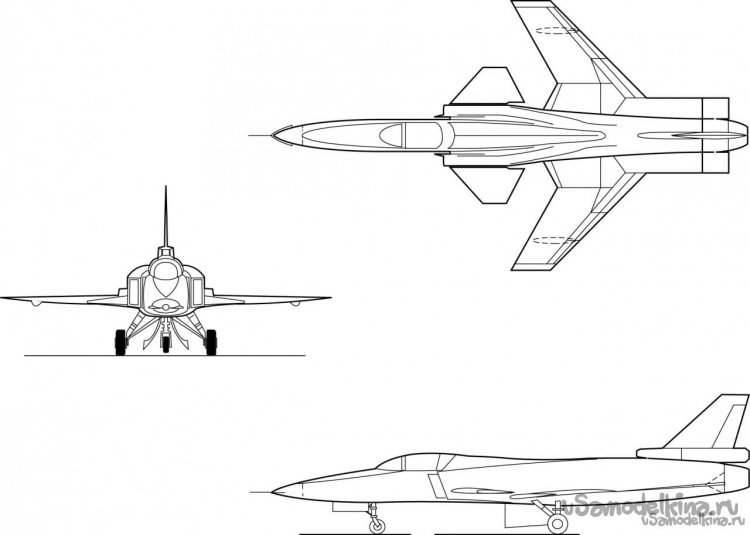

Модель «Вьюга» была построена под впечатлением самолёта «Grumman» X 29a вот по этим чертежам.
Для новой модели я взял этот же самолёт за основу, немного переделав, по своему, его конструкцию
Сделал свой набросок и проставил размеры.
Модель делаю вот под такую электронику.
Мотор – 3010 1300 kV.

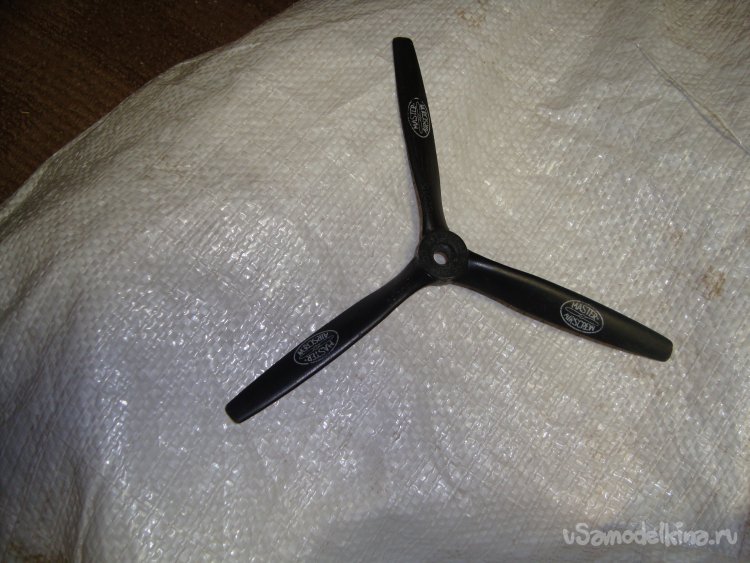

Винт – 8 х 6 трёхлопастный.
Регулятор – 60 А.

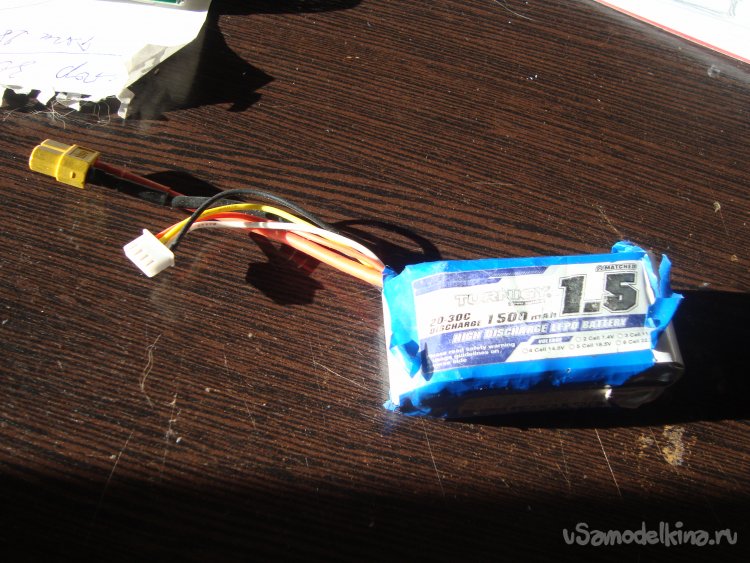

Аккумулятор 1500mAh.
Сервомашинки – MG90S.
Модель строю из простой, листовой подложки под ламинат, толщиной 5 мм.
Для склеивания деталей применяю универсальный, влагостойкий полимерный клей «Русский Титан».

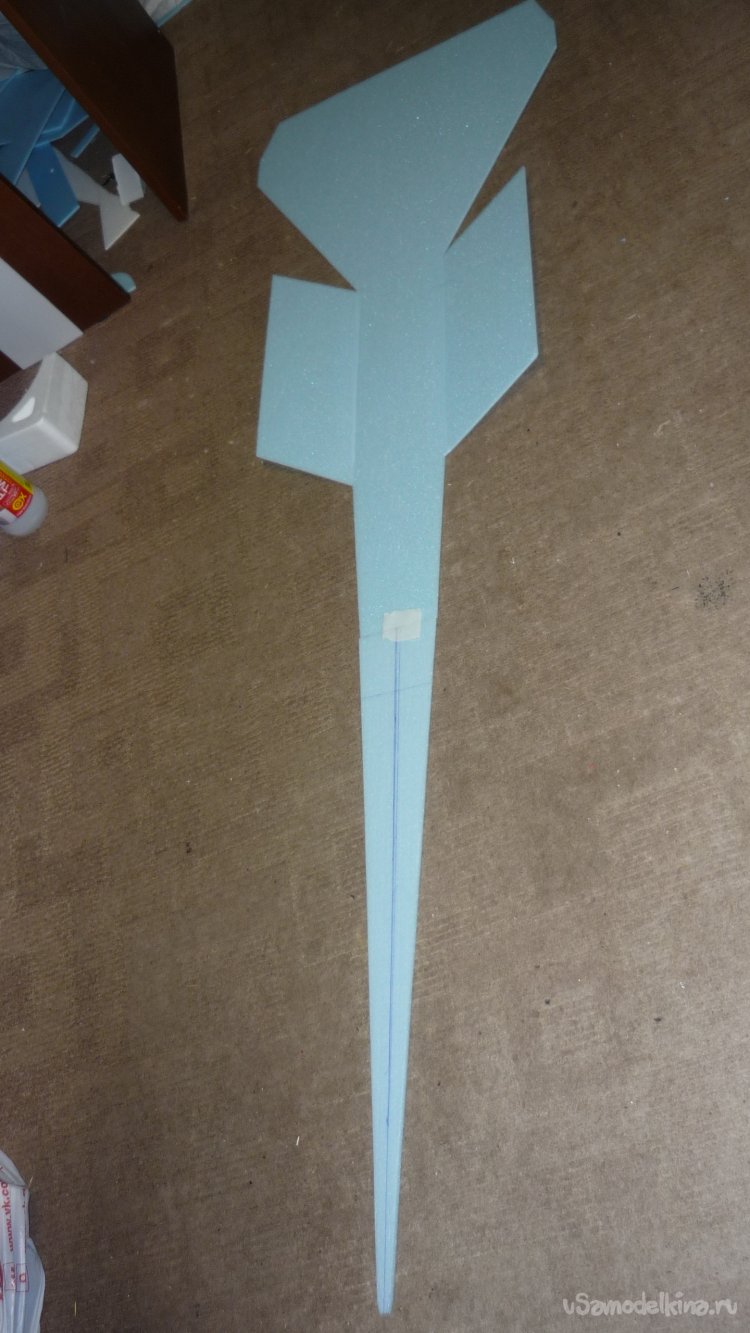

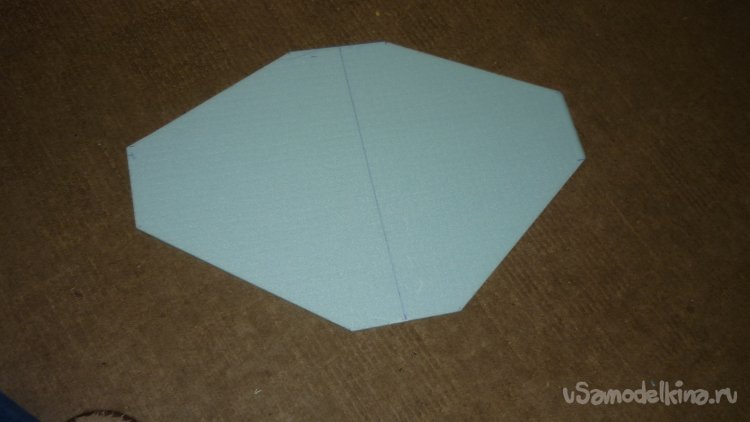

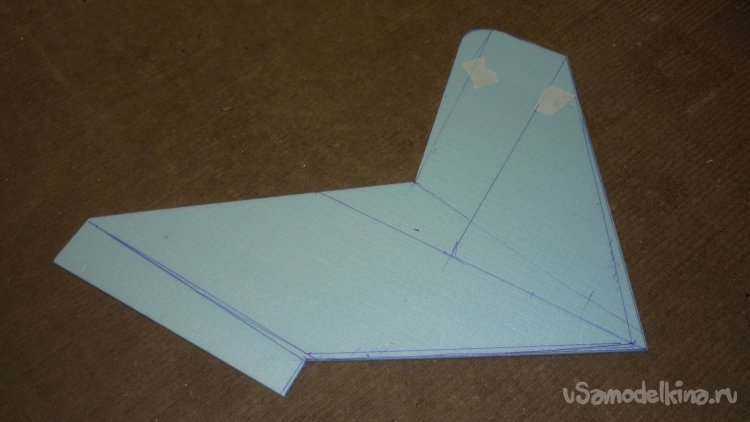

Разметил на подложке и вырезал детали несущей плоскости модели, склеил.
Вырезал ПГО.
Вырезал внутренние , вертикальные перегородки для фюзеляжа.
Вырезал заготовку внешней обшивки фюзеляжа, обтянул скотчем, во избежание трещин при изгибе.
На несущую поверхность вклеил внутренние , вертикальные перегородки фюзеляжа.

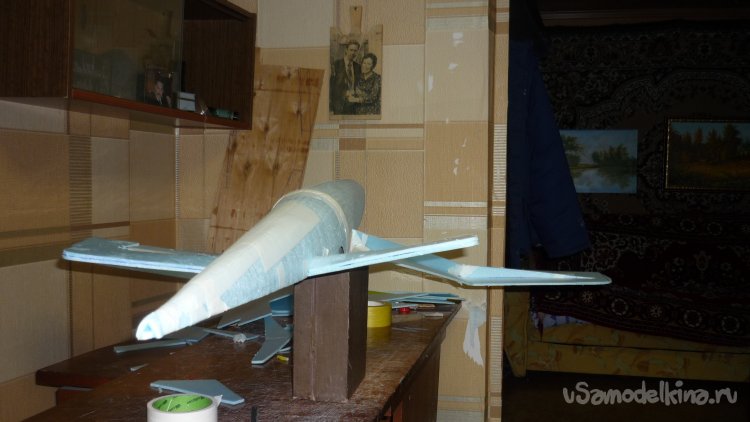

Смонтировал внешнюю обшивку носовой части фюзеляжа.
Вырезал, подогнал по размеру и вклеил внешнюю обшивку фюзеляжа в средней и хвостовой части модели.

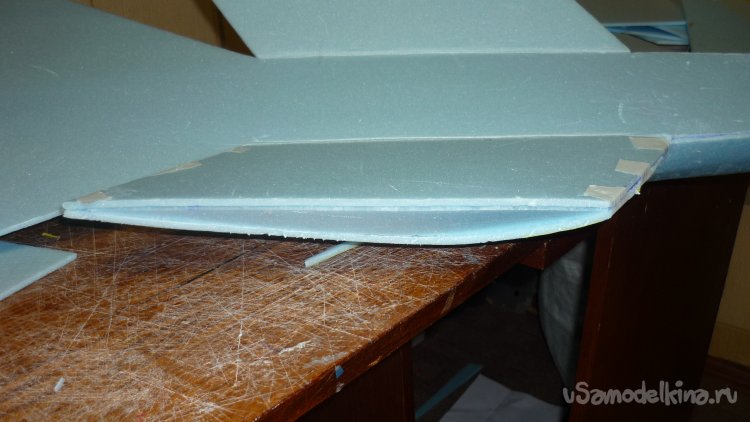

Вклеил корневые и концевые нервюры в центральную часть крыла и смонтировал внешнюю обшивку. Получился профиль средней части крыла.

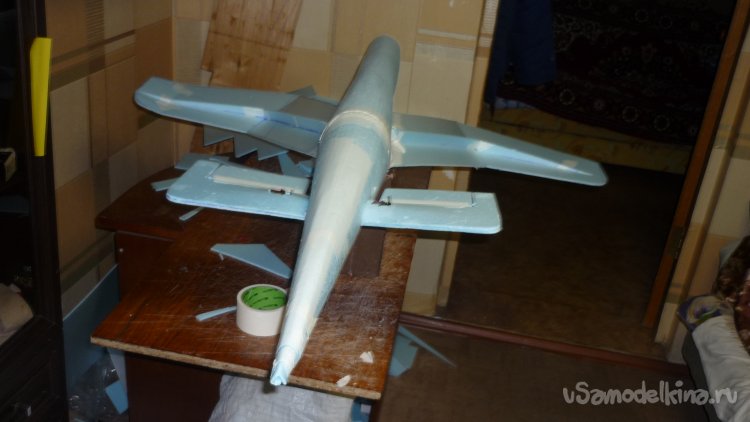

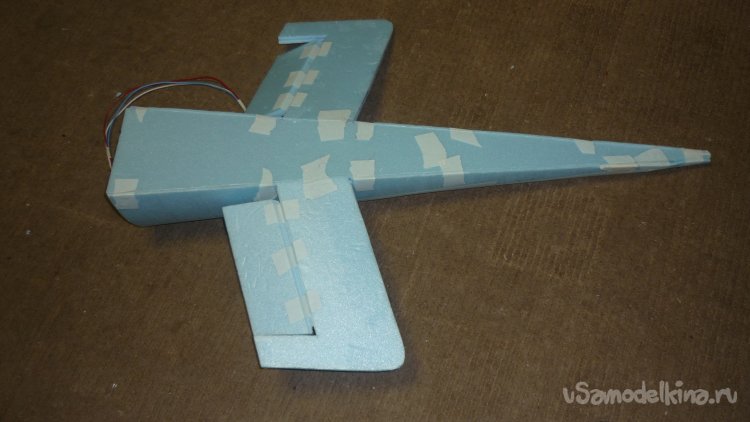

Сделал прорези в носовой части фюзеляжа и примерил нижнюю плоскость ПГО.
Вырезал заготовки второго слоя ПГО.

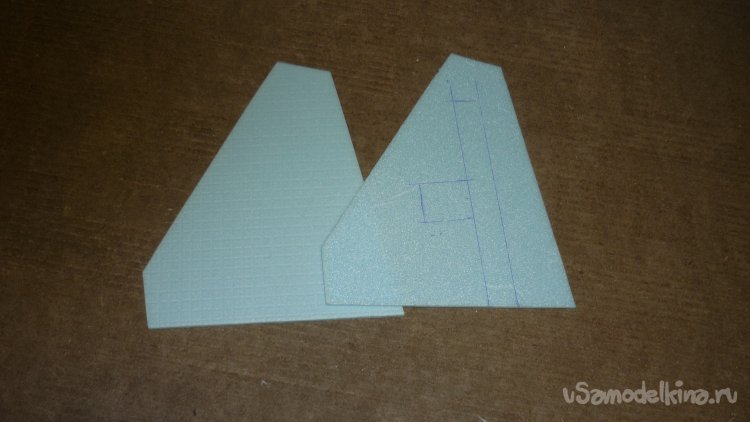

Вырезал заготовки Киля и руля направления.
Вырезал заготовки руля высоты второго слоя внешней обшивки хвостовой части модели и элероны
.Всё смонтировал, обтянул модель цветным скотчем, нанёс надписи и смонтировал шасси. Очень сожалею, но фотографии не сохранились.
Смонтировал кабину с пилотами. Процесс изготовления показывать не буду, я уже показывал это много раз.

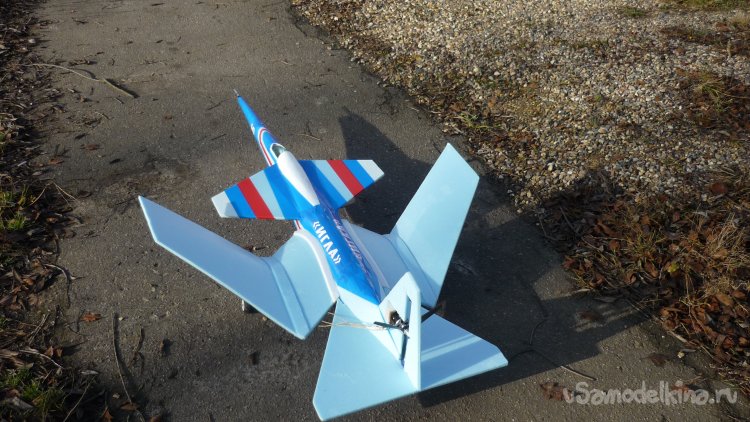

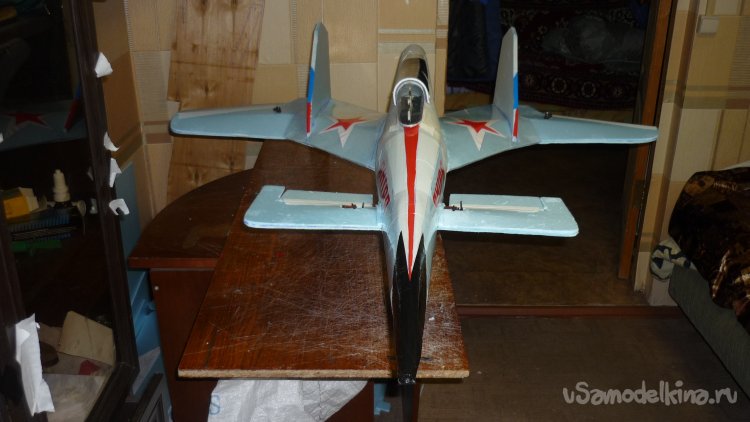

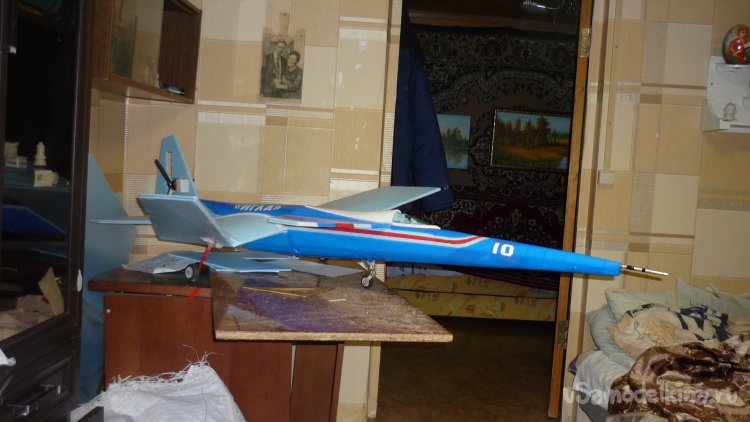

Вот такая «Игла» получилась.
Фотографии для сайта «Усамоделкина».

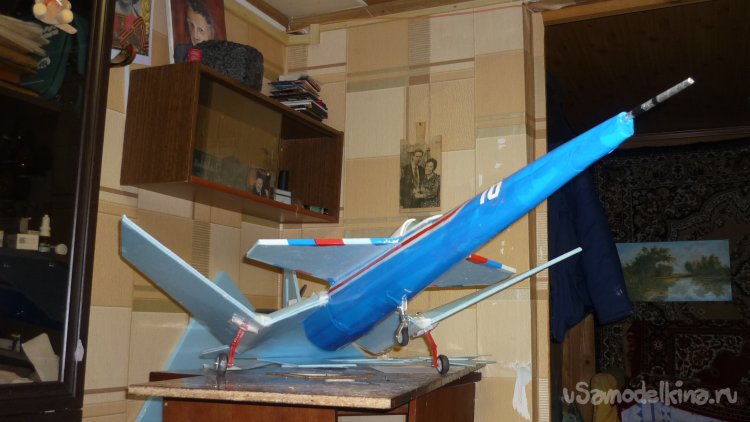

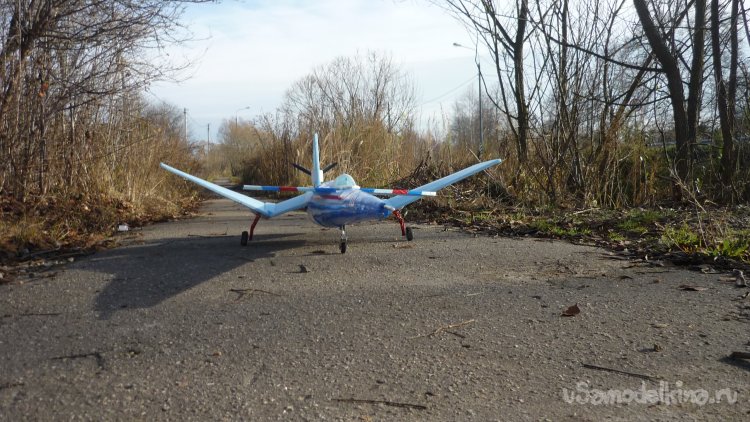

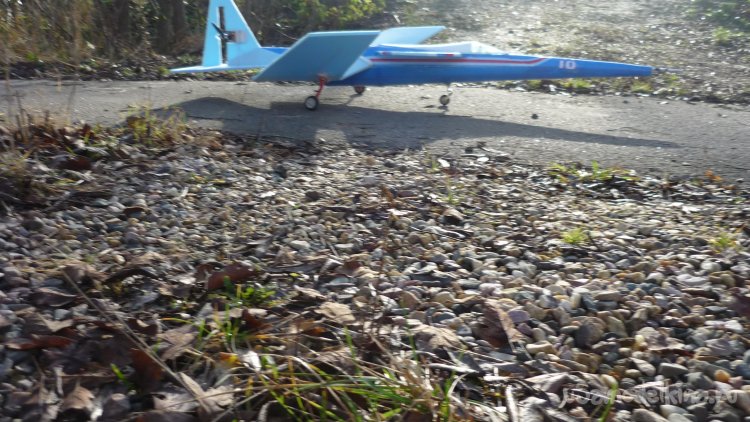

Модель на ВПП.
А это я с моделью перед первым полётом.
Маленькое видео о постройке этой модели.
Следующая авиамодель, о которой я буду рассказывать чем то похожа на предыдущую авиамодель «Игла» СВ -208. Та же схема с крылом обратной стреловидности, только конструктивное решение расположения несущего мотора с винтов, совершенно другое.
Модель называется "Янтра" СВ - 209.
Янтра () (буквально "машина, хитроумное устройство"[
Я́нтра (с санскр. — амулет)

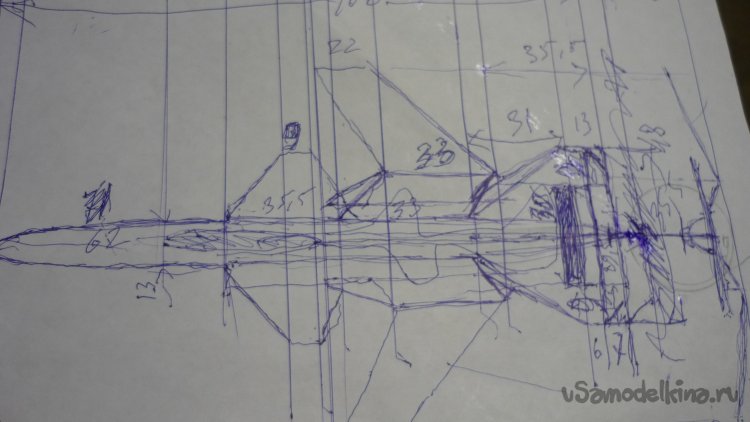

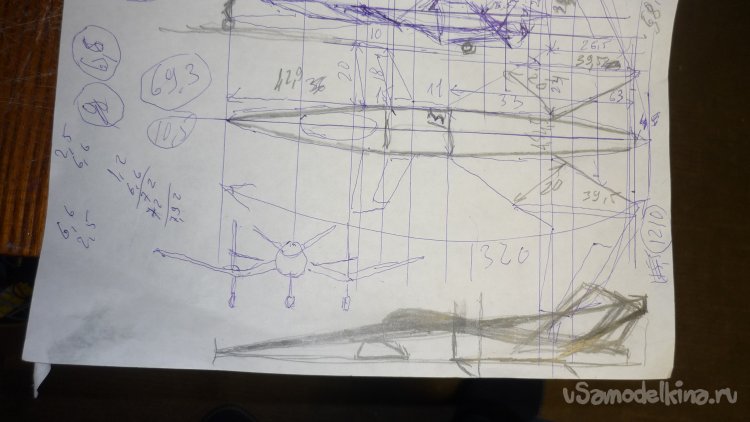

Для работы сделал маленький набросок с размерами.
Эта модель полностью оснащается электроникой подобной предыдущей модели и создаётся из того же материала.

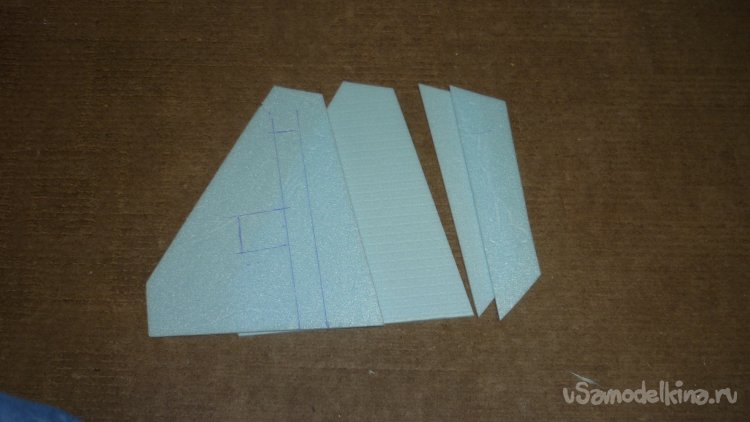

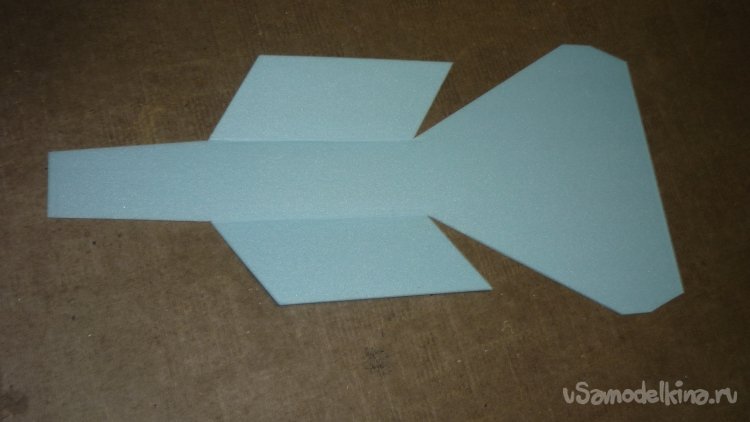

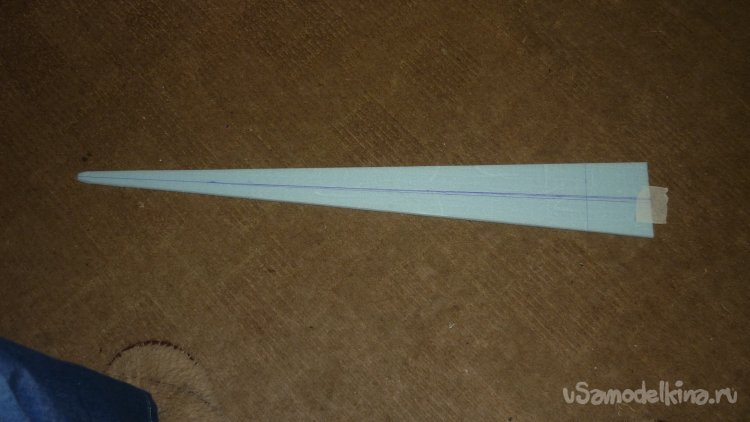

Вначале я вырезал все необходимые заготовки деталей конструкции модели.

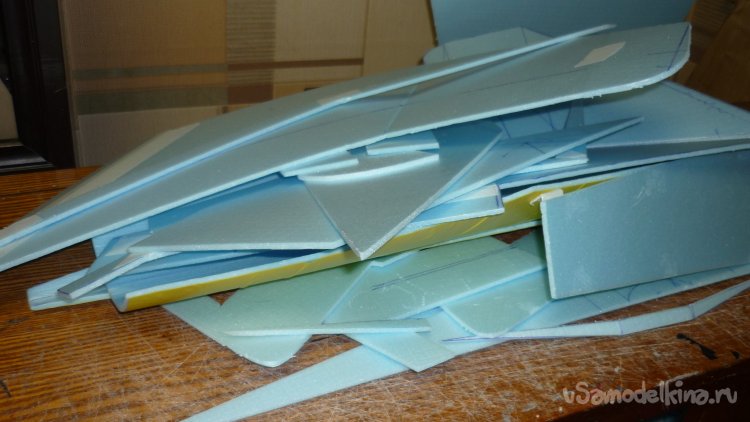

Получился вот такой ворох.
Выбрал нужные детали для носовой части фюзеляжа.

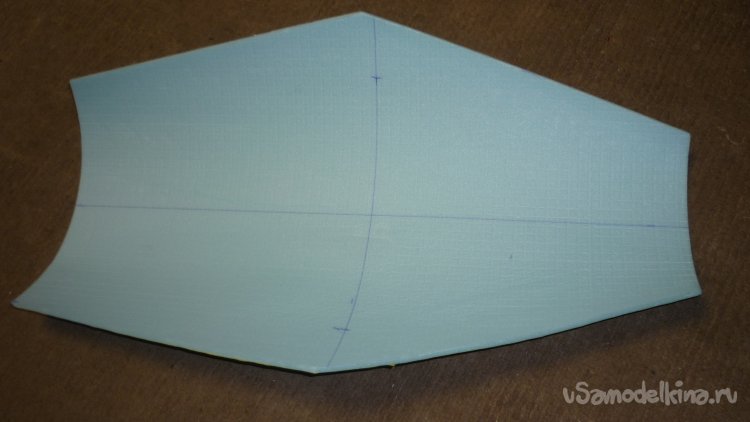

Нижняя обшивка.

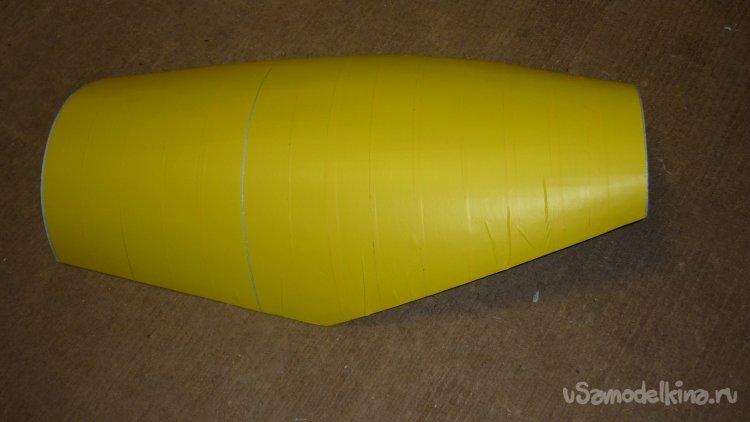

Внешняя обшивка.

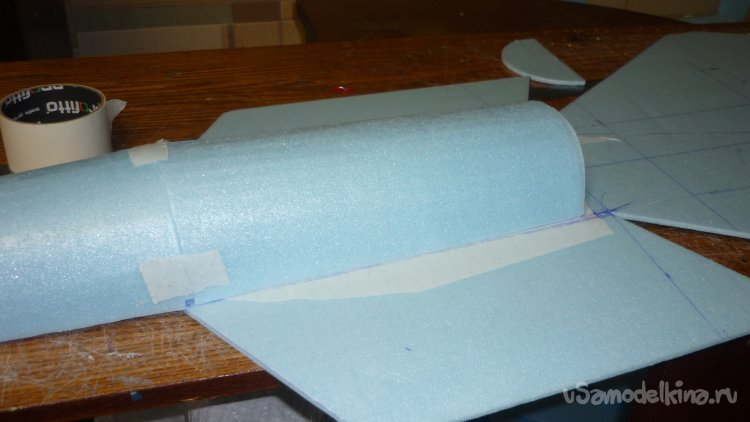

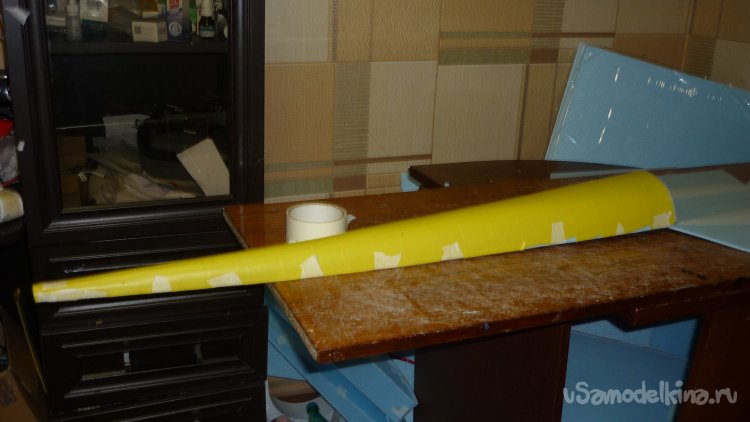

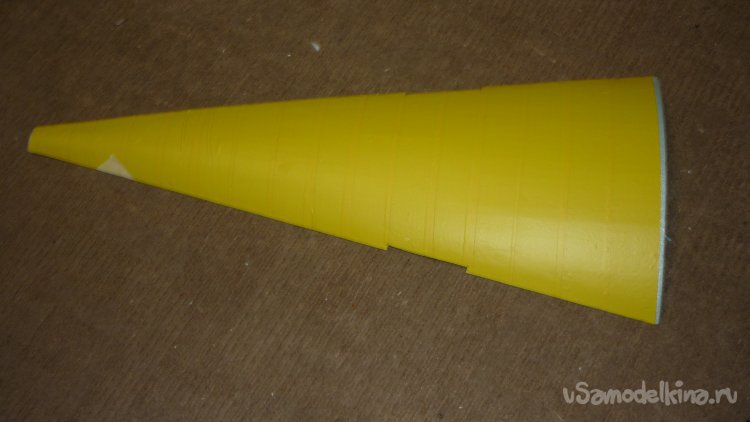

Внешнюю обшивку обтянул плёнкой перед изгибом.

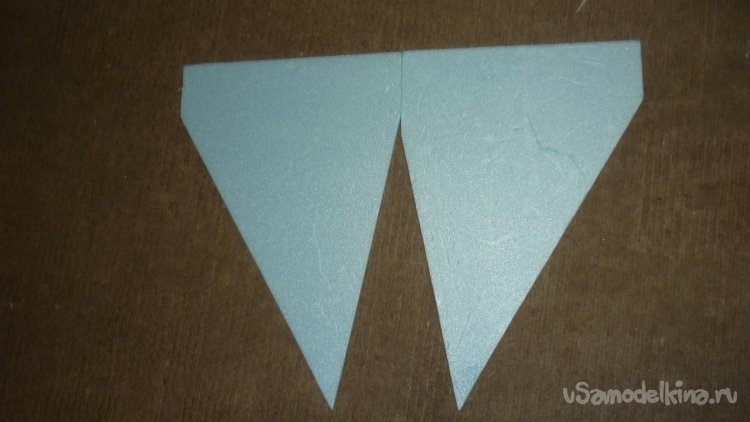

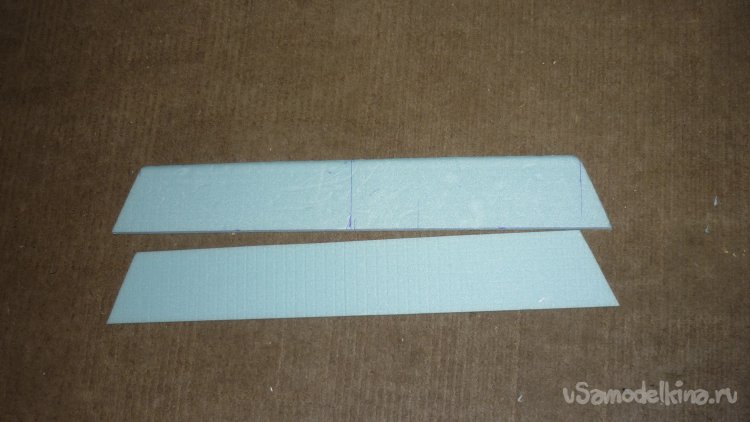

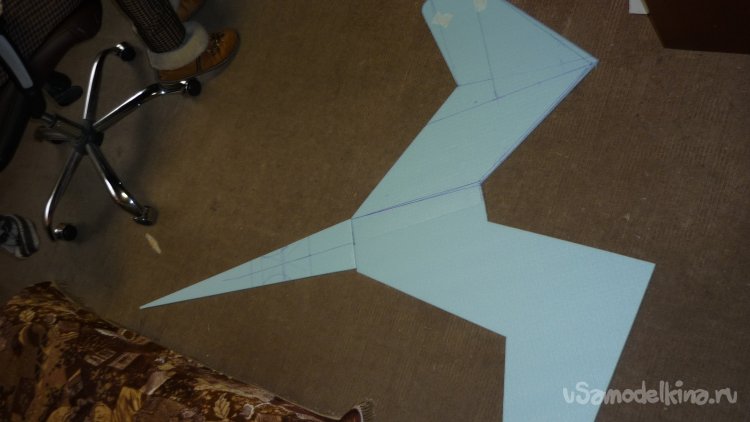

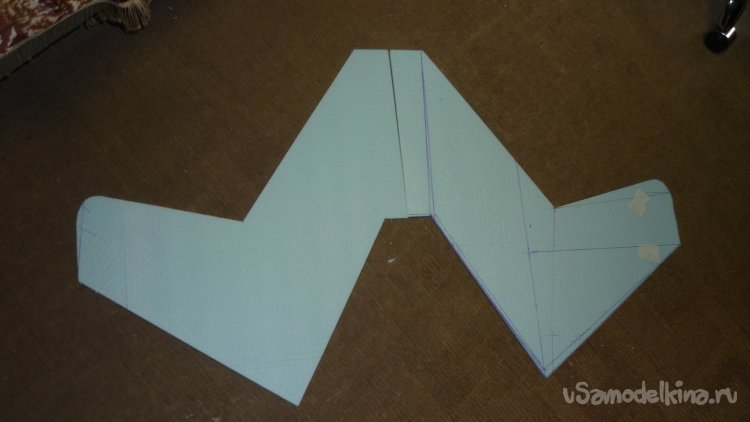

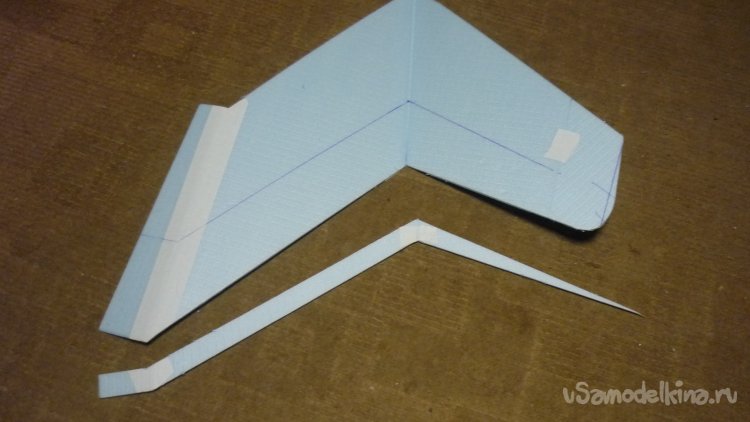

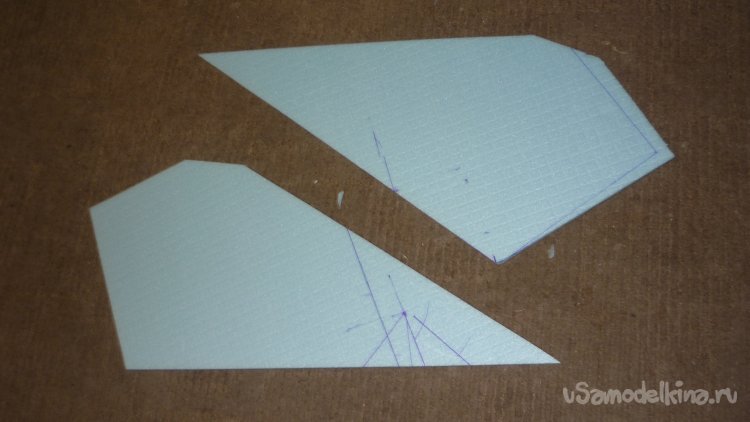

Две половинки нижних обшивок крыльев.

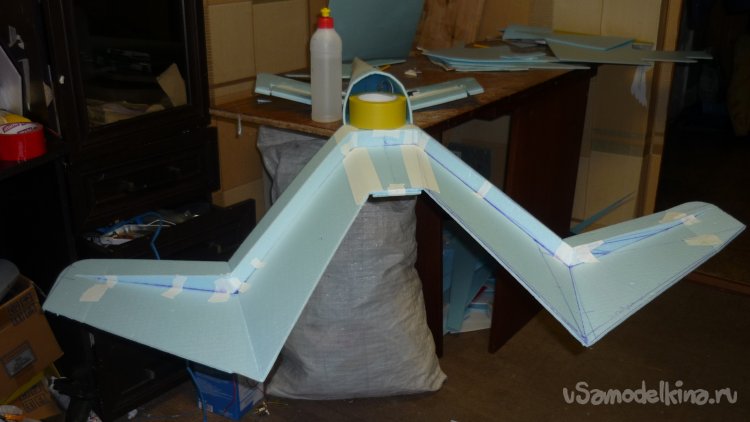

Примерил крылья с носовой частью.

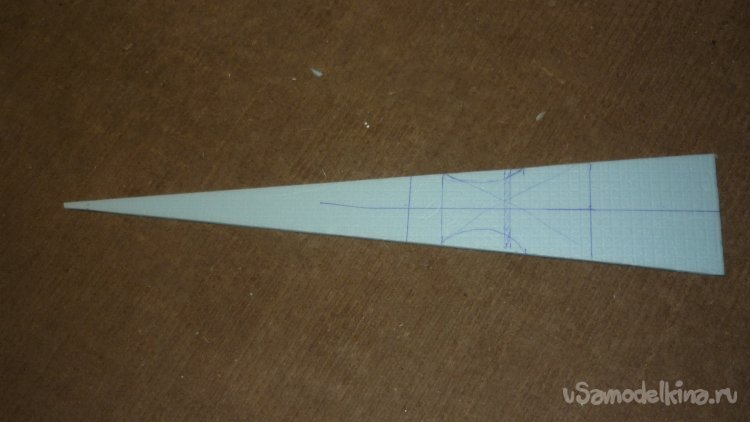

Внутренние, вертикальные перегородки фюзеляжа.

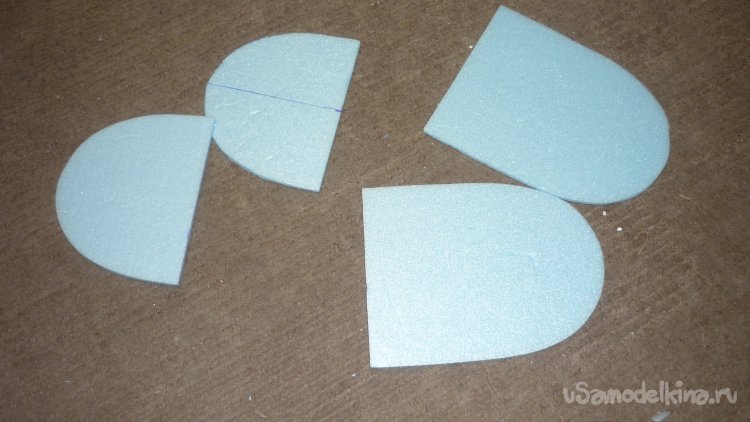

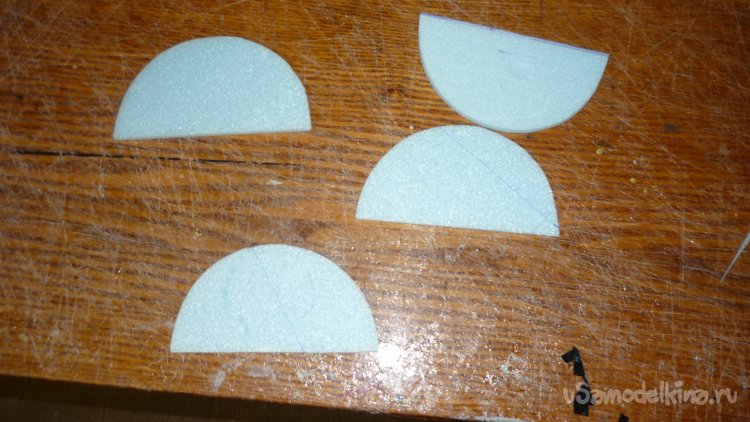

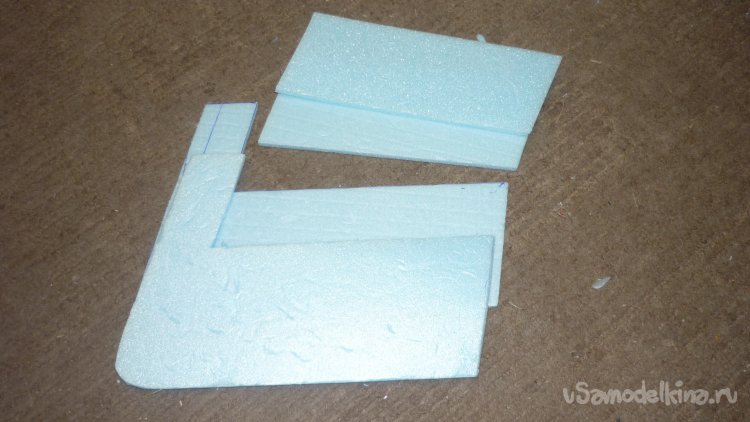

Заготовки для ПГО

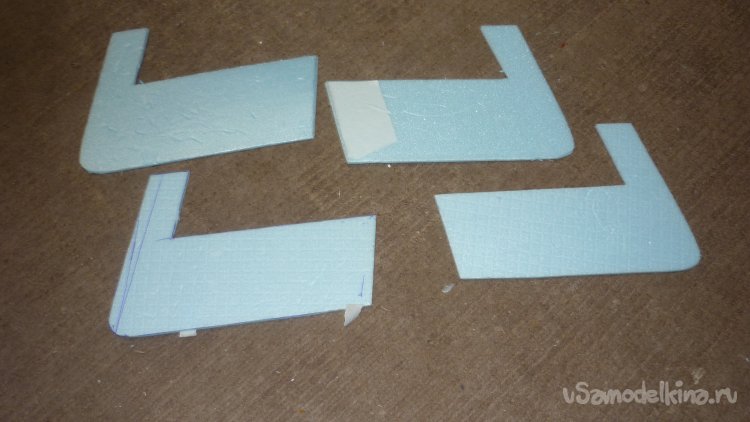

Заготовки для килей.

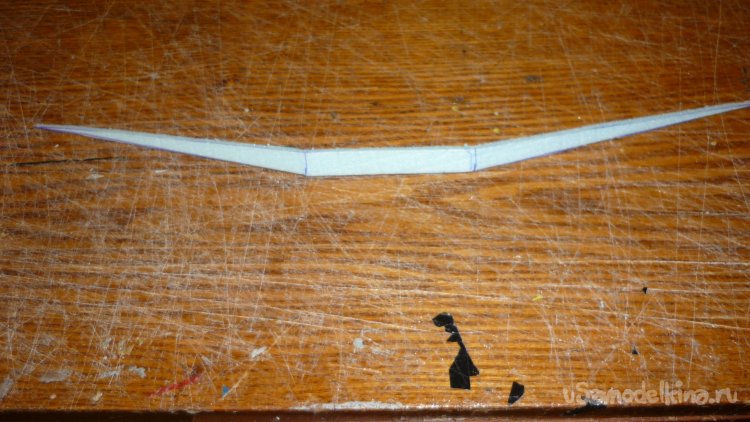

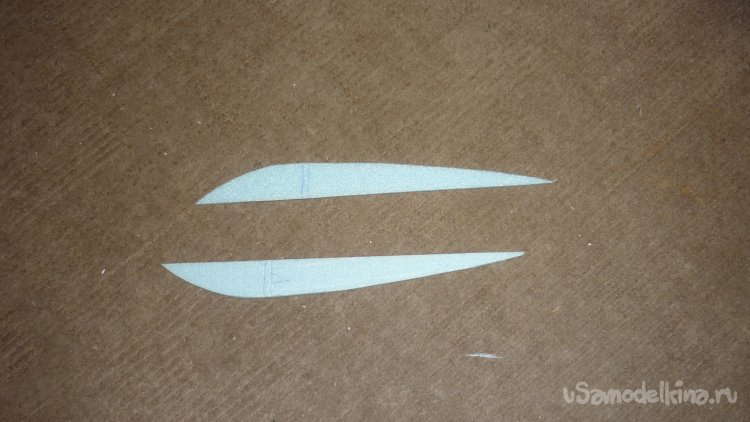

Лонжерон для крыльев.

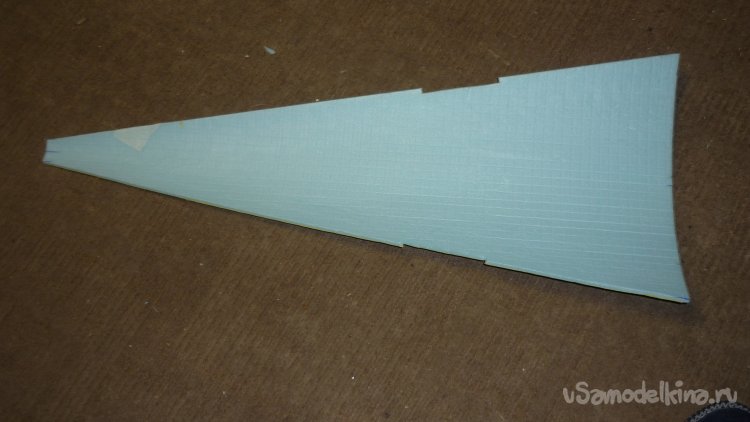

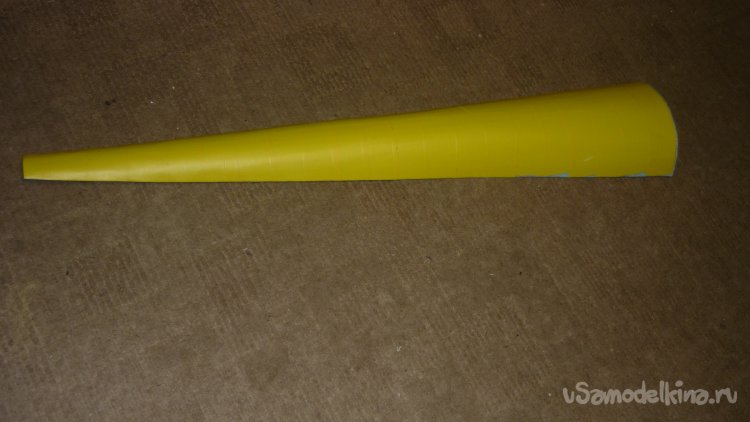

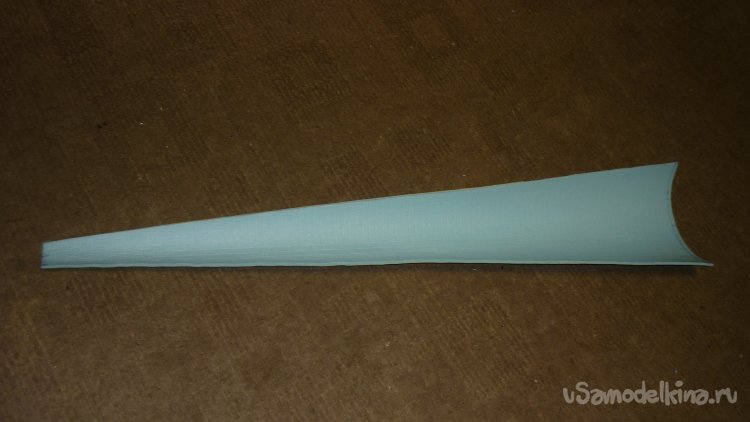

Заготовка для внешней, хвостовой внешней обшивки хвостовой части фюзеляжа. , которую тоже обтянул плёнкой при изгибе.
В носовой части фюзеляжа смонтировал ПГО, установил сервомашинки.

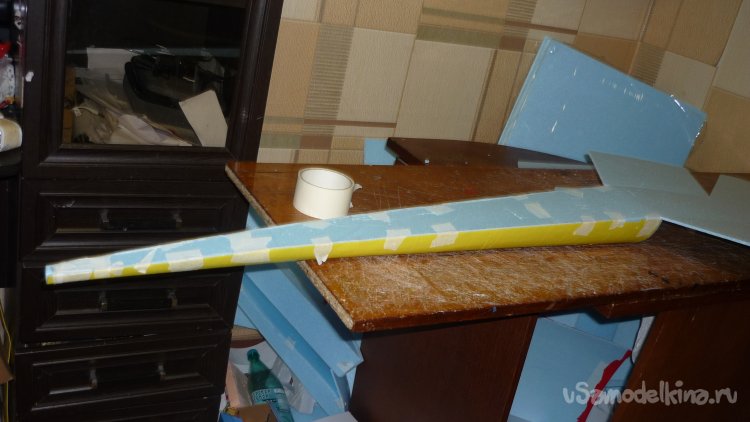

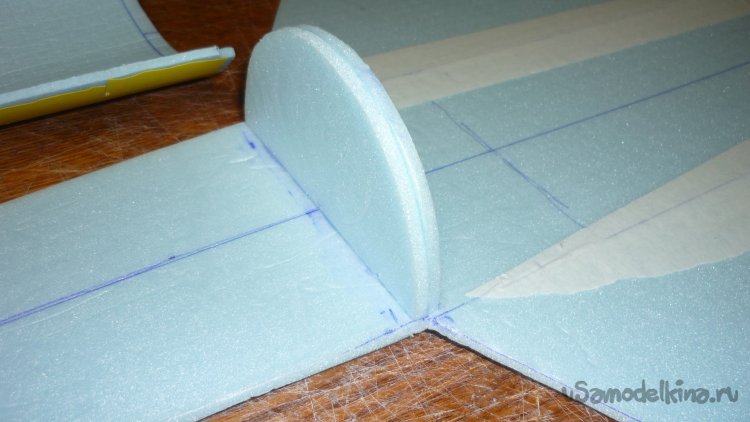

На нижней обшивке крыльев смонтировал лонжерон.

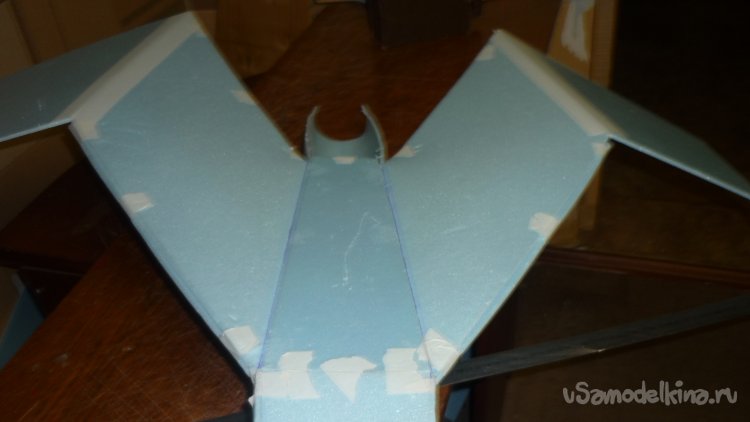

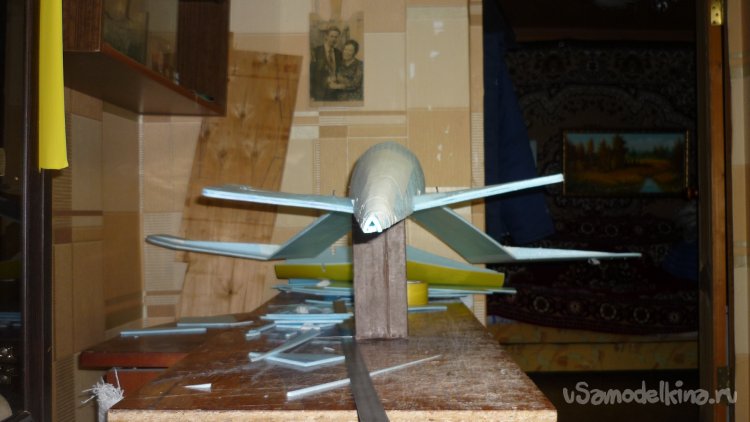

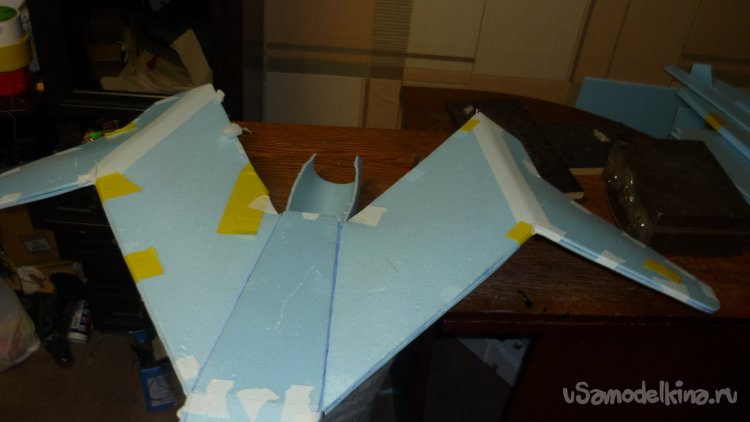

Состыковал крылья с носовой частью фюзеляжа.

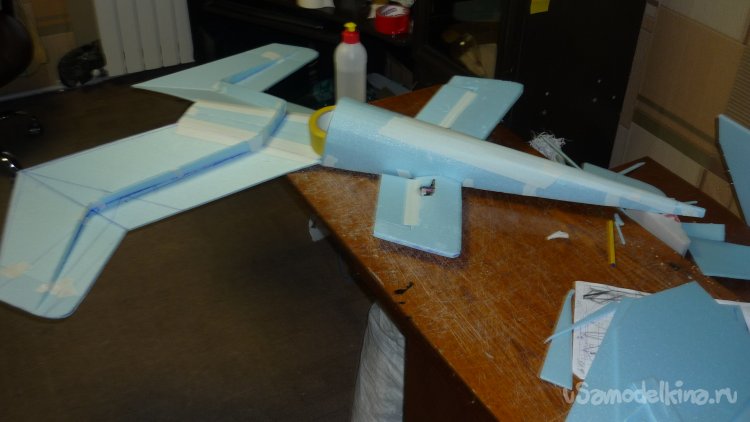

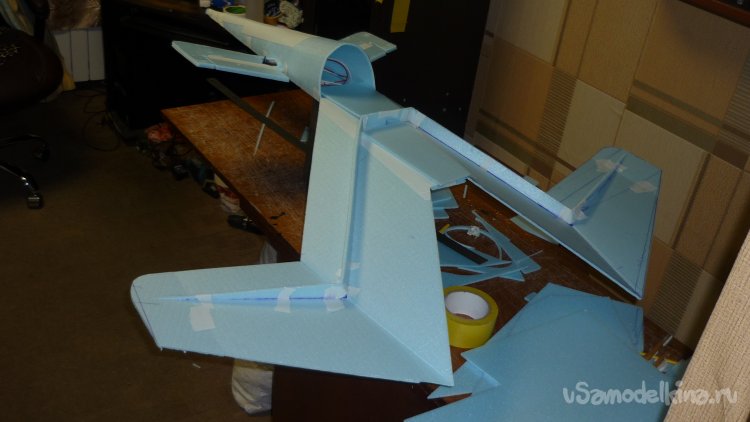

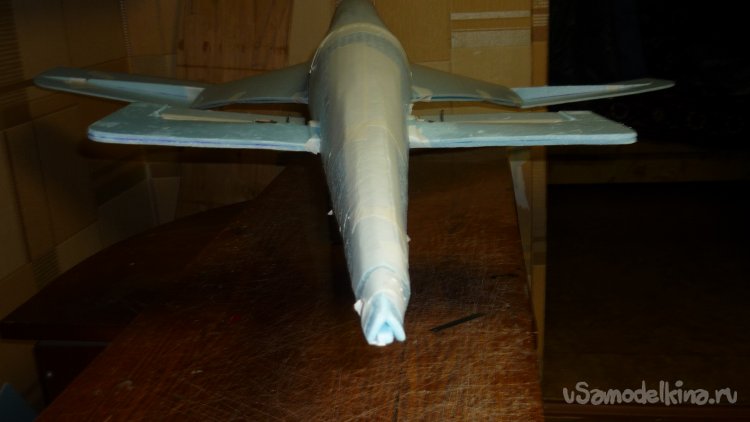

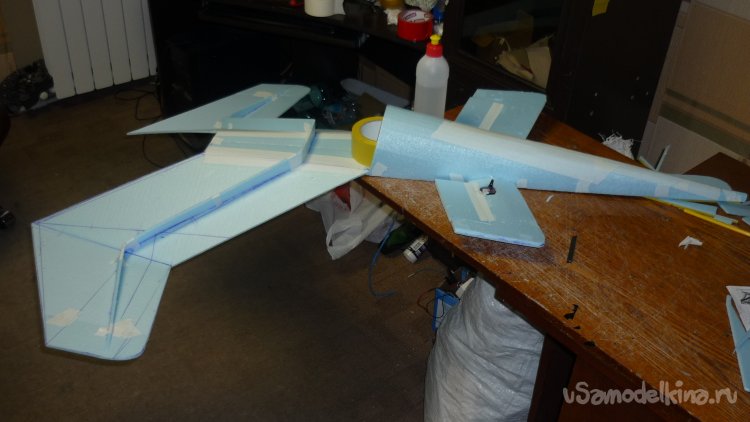

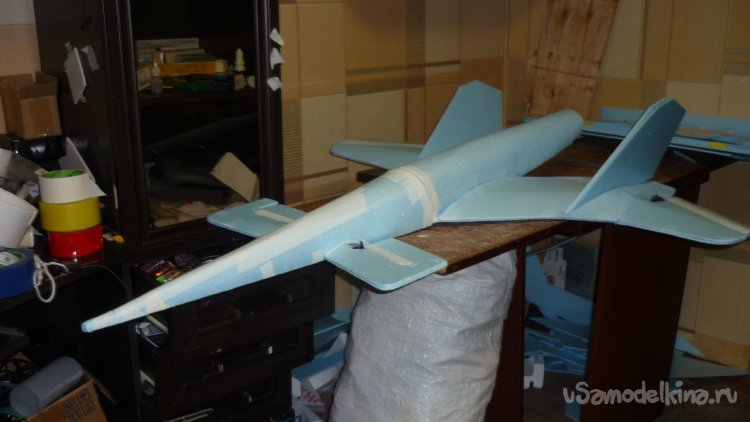

Примерил и смонтировал внешнюю обшивку фюзеляжа в хвостовой части модели.

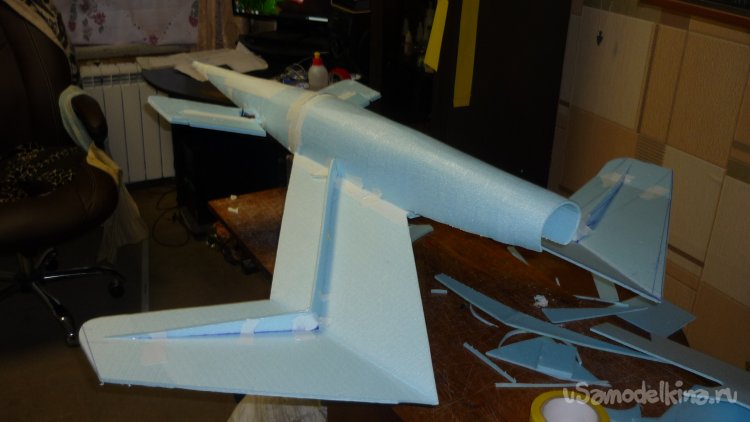

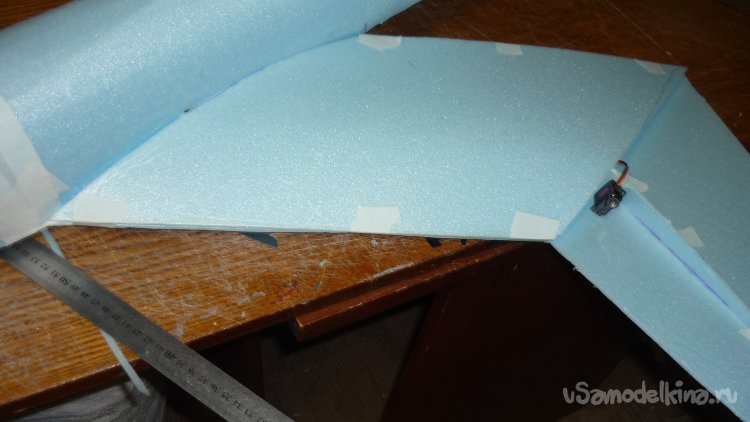

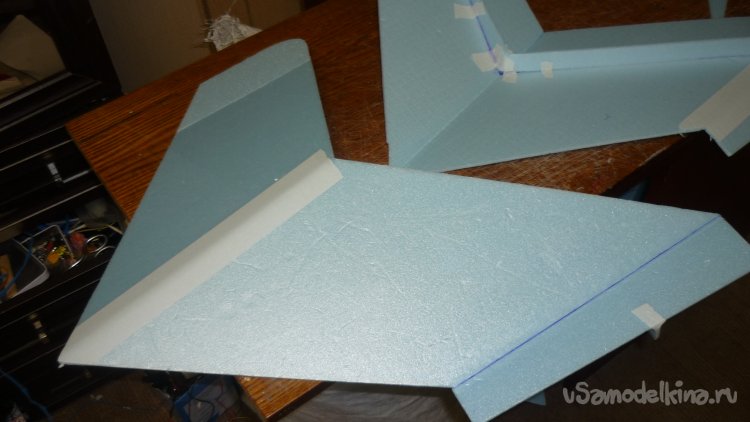

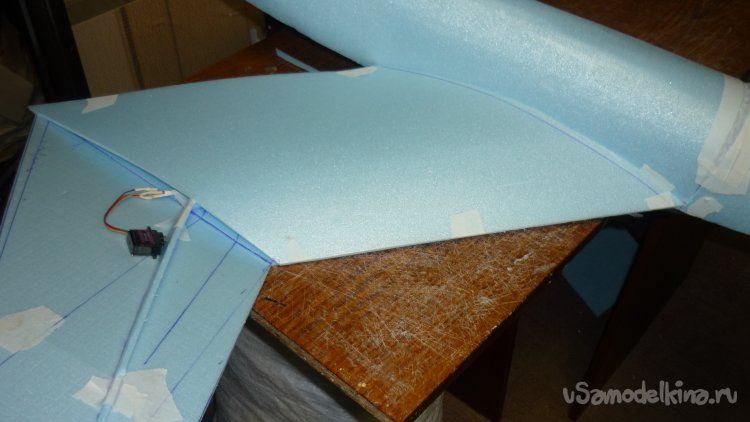

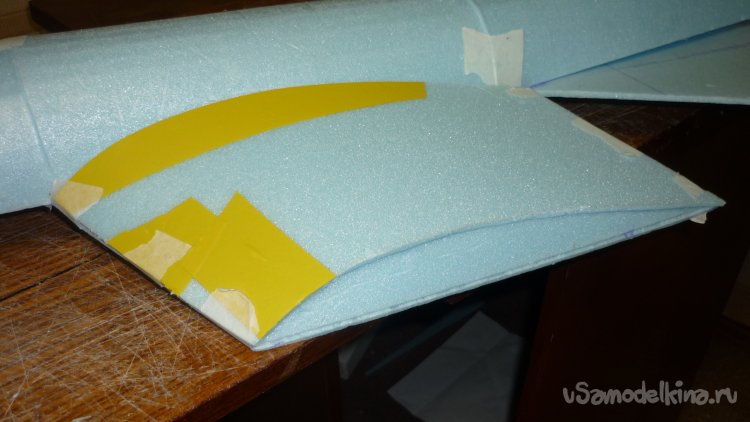

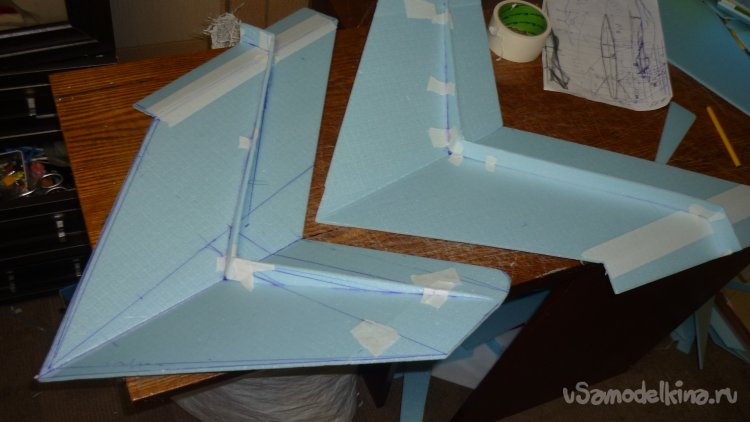

Подгоняю внешнюю обшивку крыльев и монтирую.

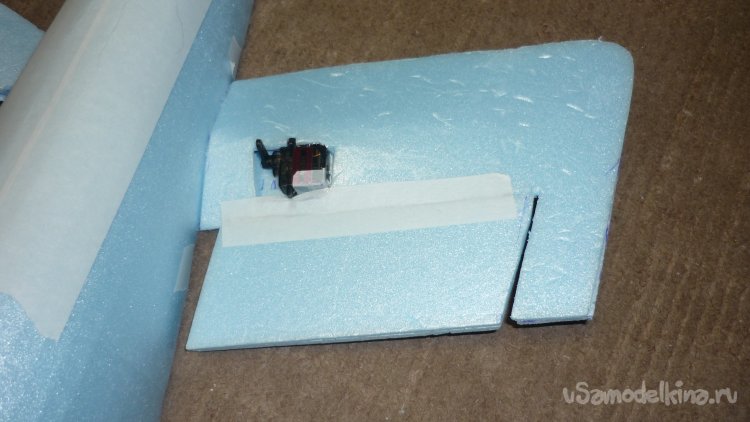

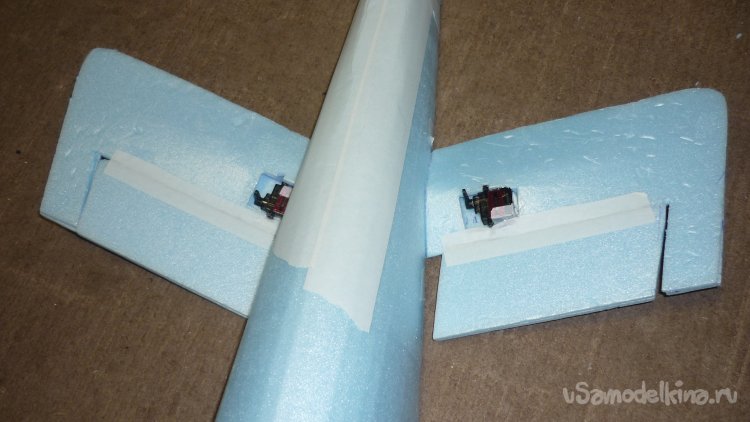

Разметил и смонтировал сервомашинки для управления элеронами.

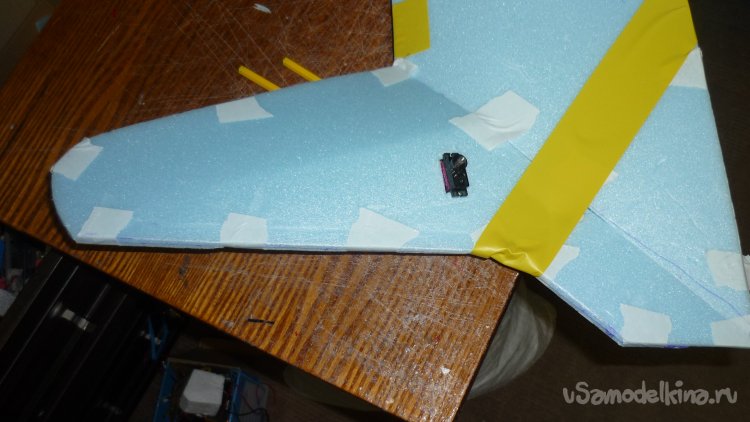

Закончил монтировать внешнюю обшивку крыльев.

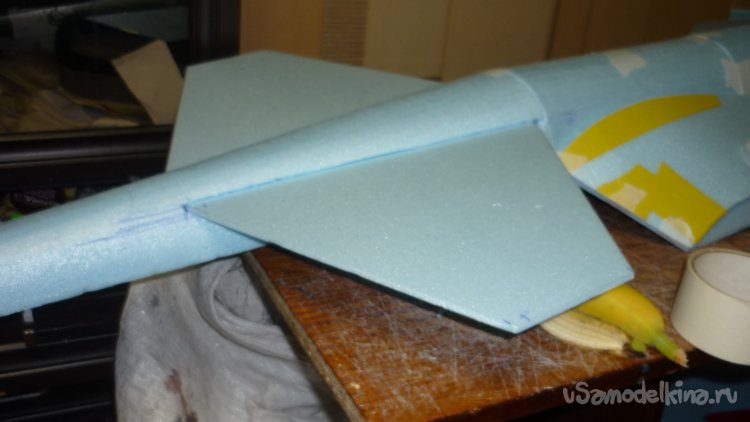

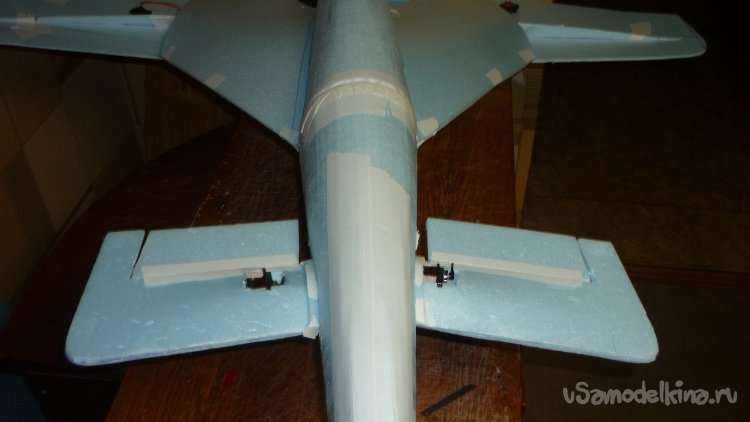

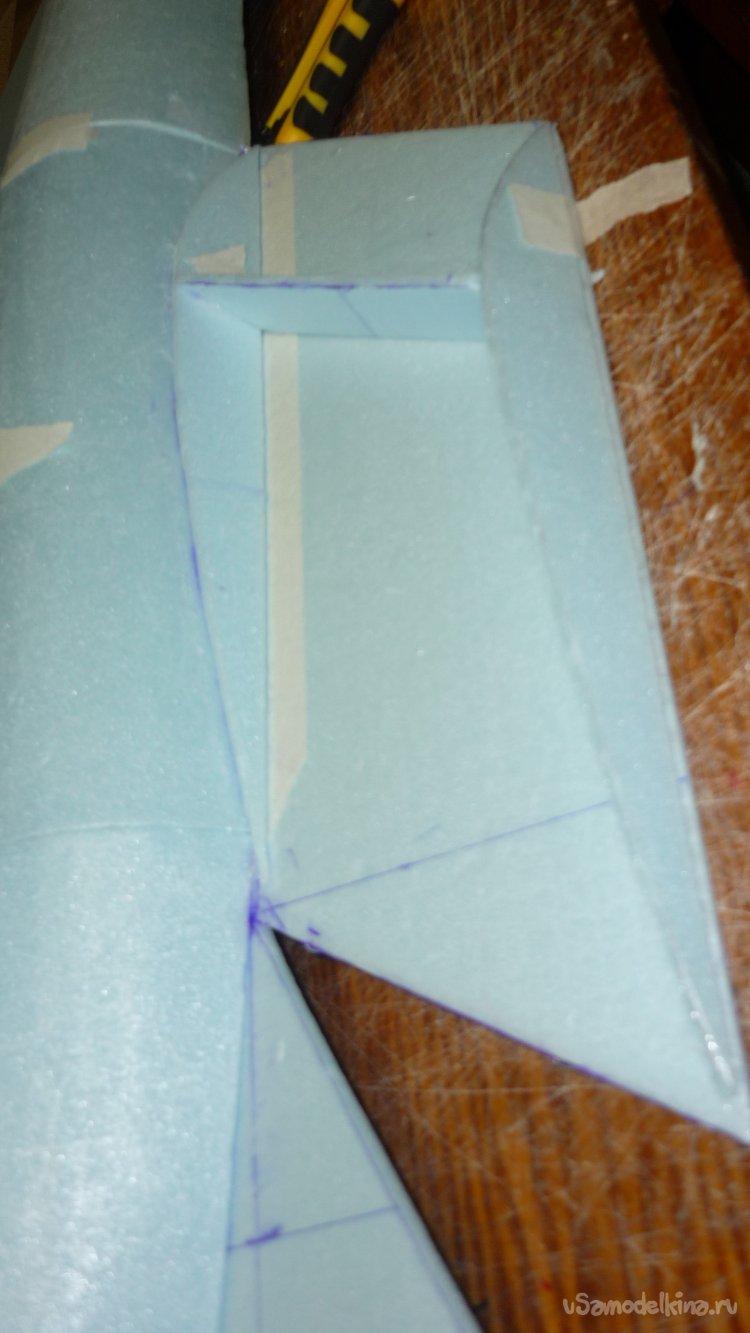

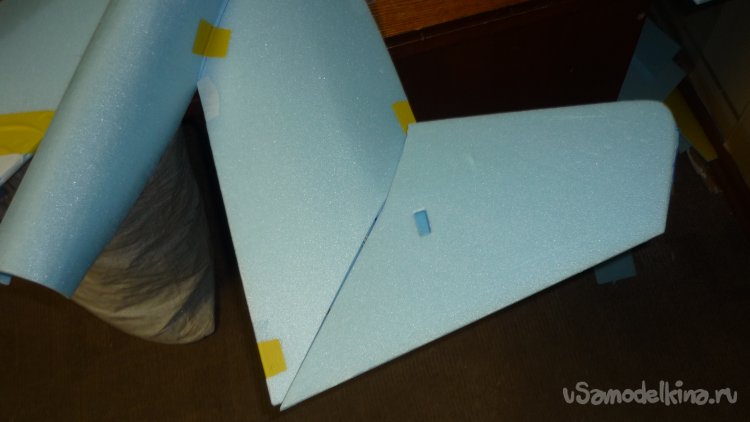

Примерил и подогнал по месту кили.
Обтянул кили цветным скотчем и смонтировал.
Начал локальную обтяжку модели цветным скотчем.

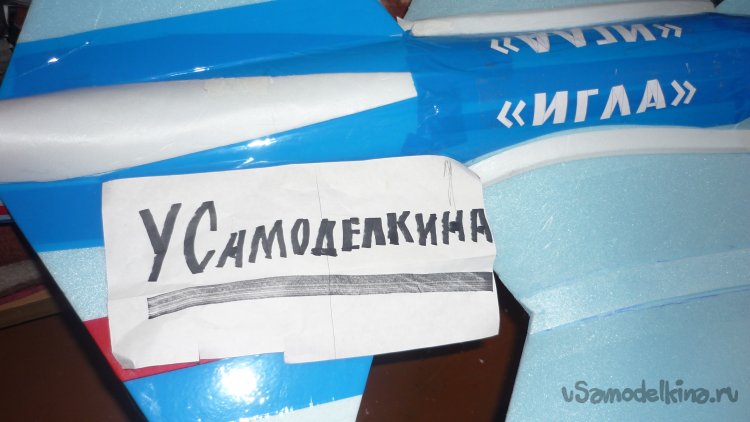

Нанёс надпили и звёзды.

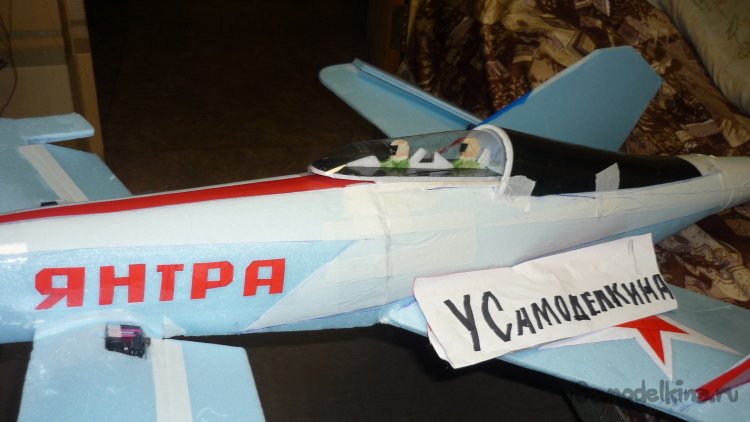

Смонтировал кабину с пилотами.

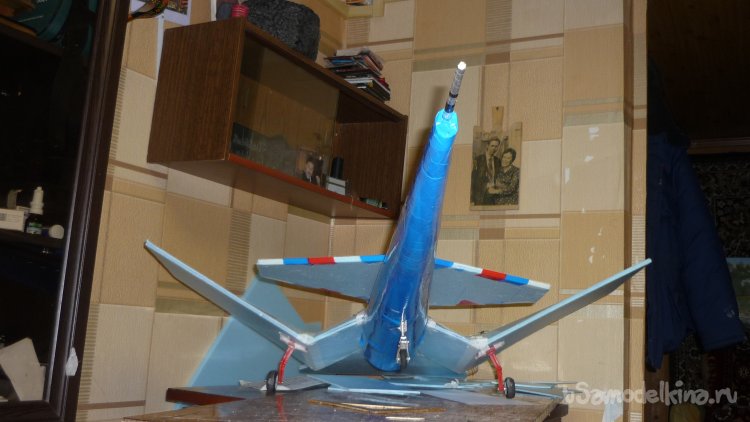

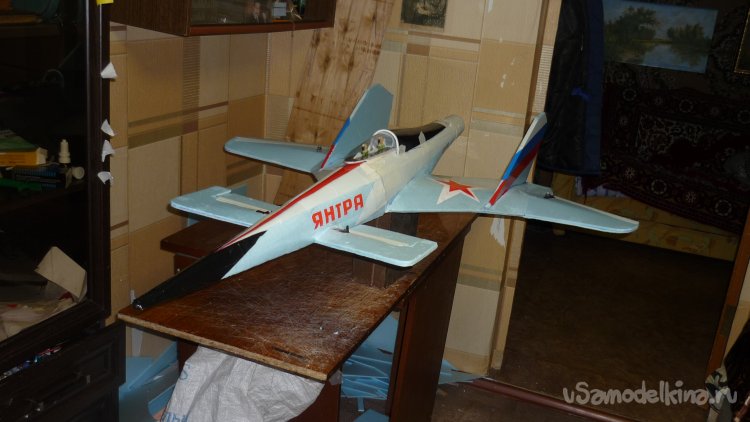

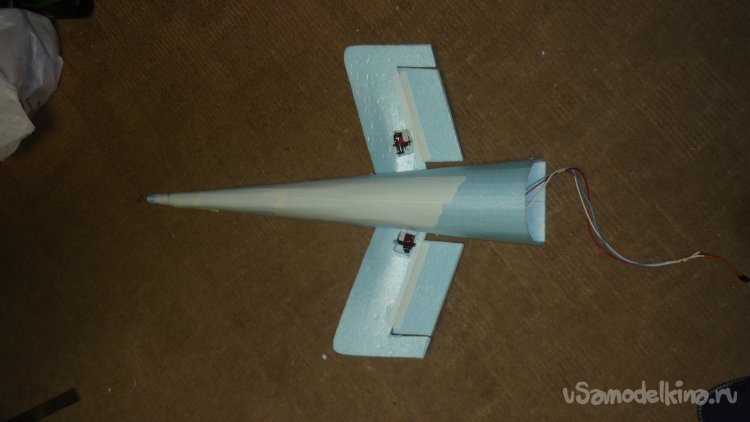

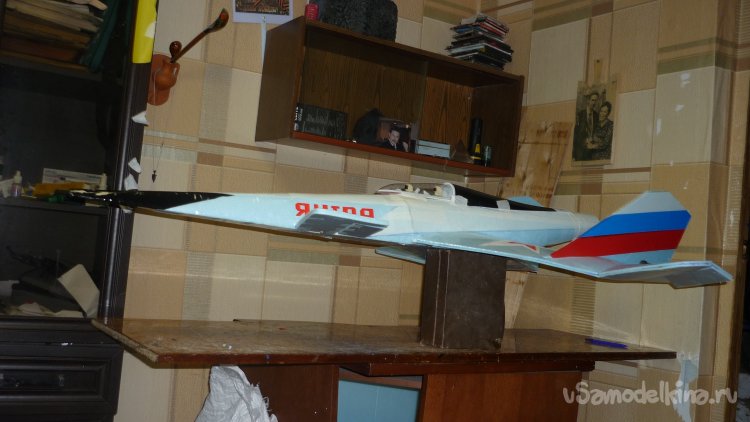

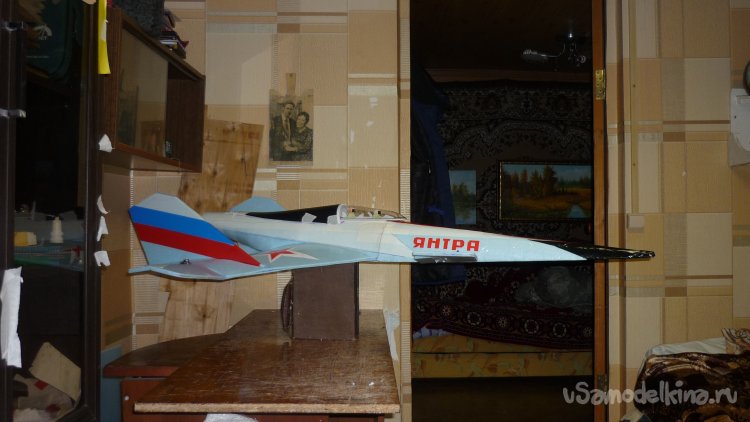

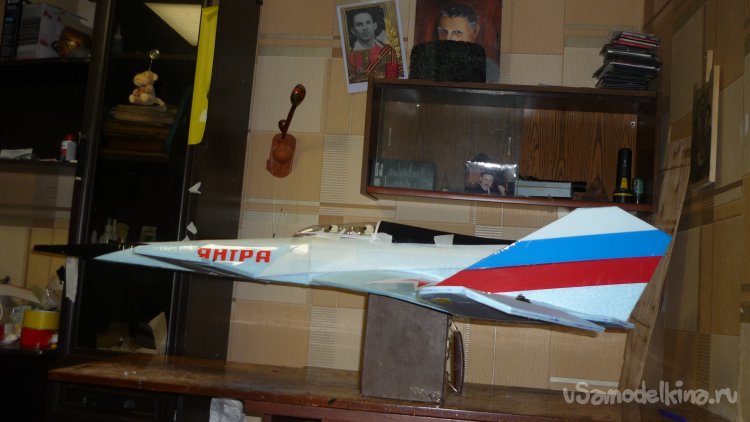

Вот так выглядит модель без шасси и установки мотора с винтом.
Фотографии для сайта «Усамоделкина»

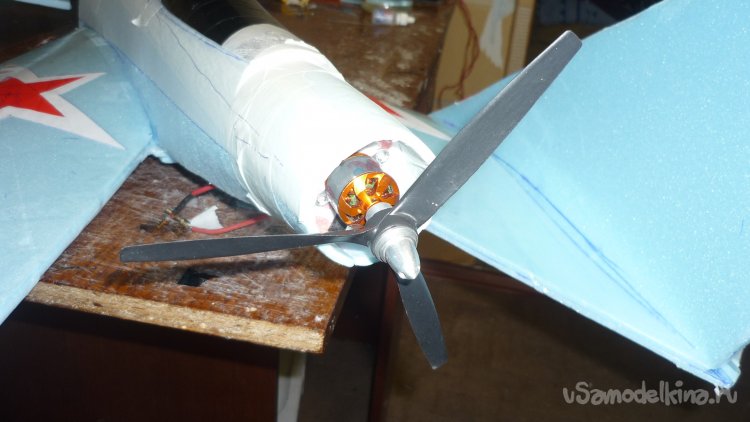

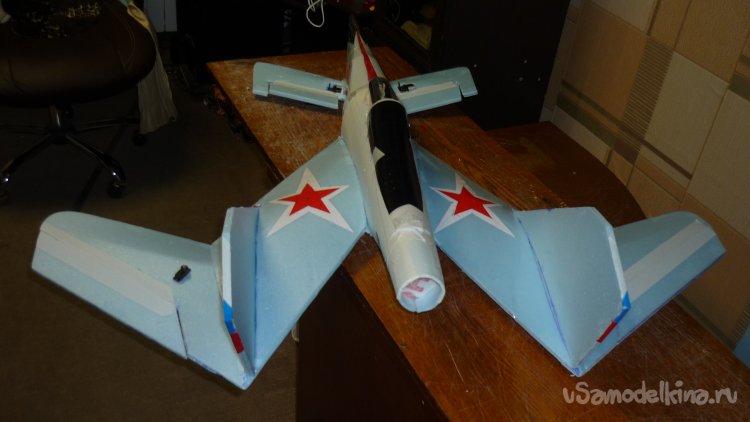

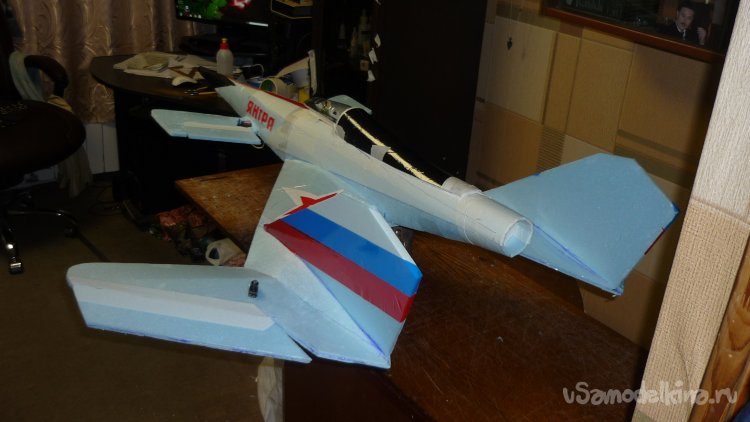

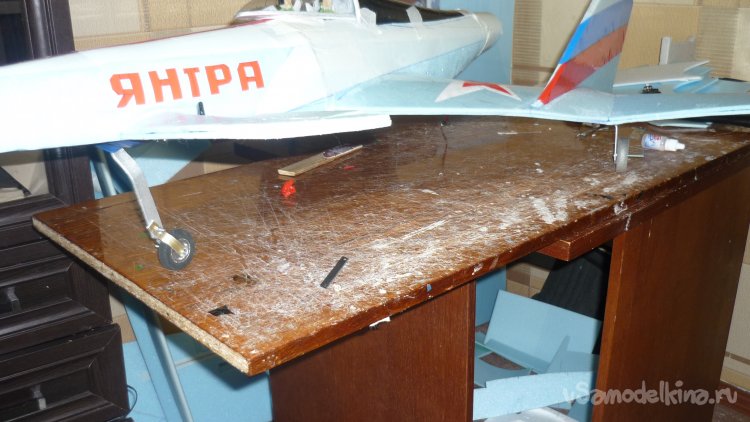

Смонтировал шасси и мотор с винтом.
На этом закончу свой рассказ.Всё, что мог, подробно, рассказал.
