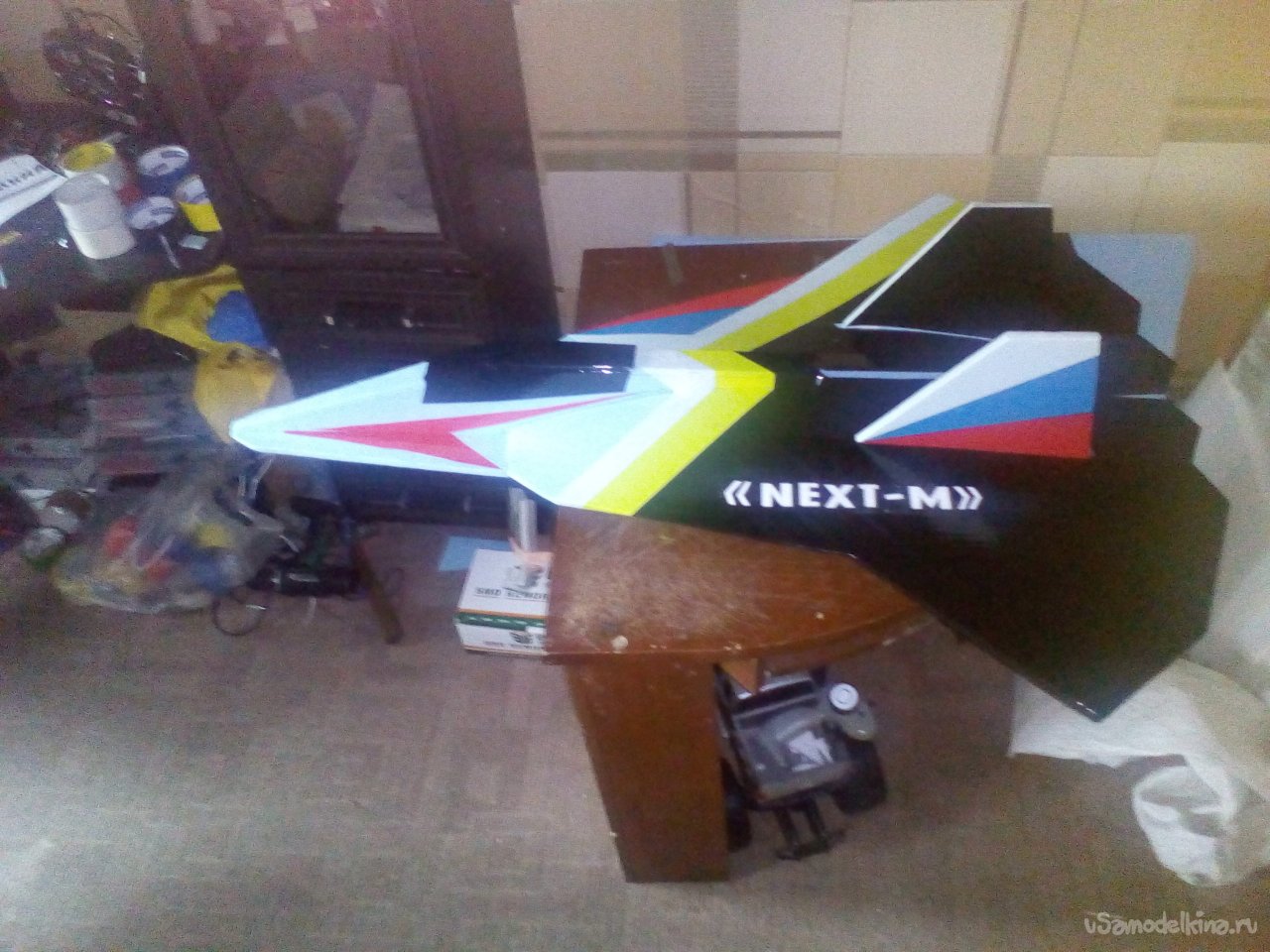

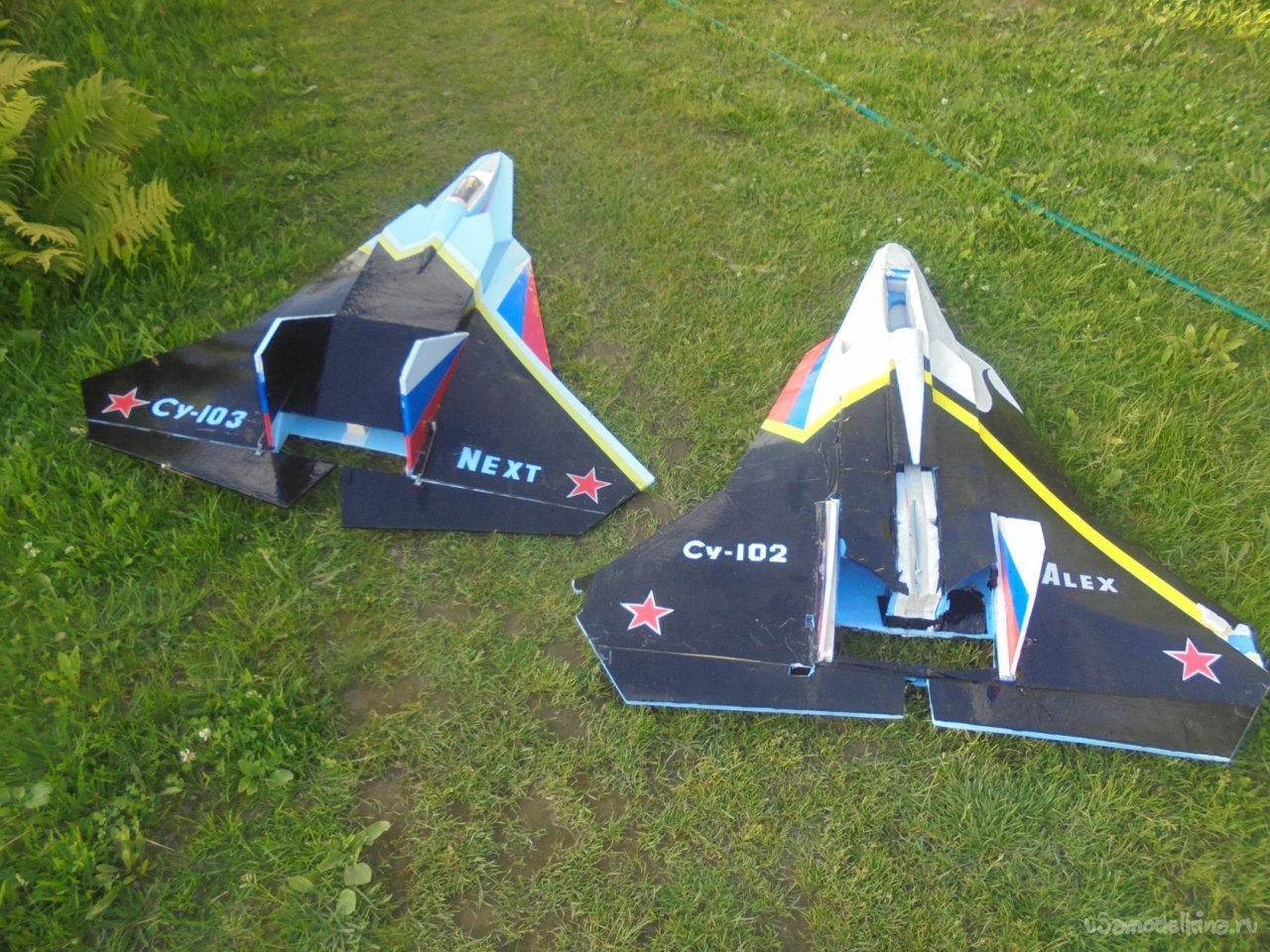

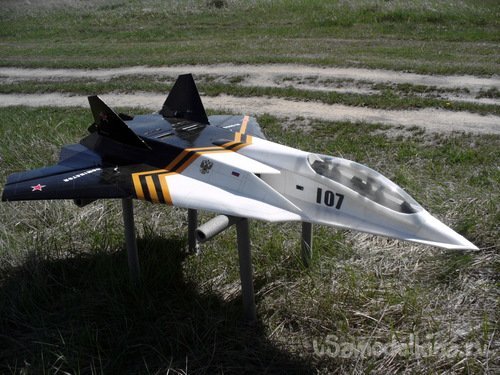

Авиамодель «ГРАЧ» СВ- 199, создаваемая следом за авиамоделью «Next -М» СВ – 198 , которую я показывал вам недавно, одна их последних в династии авиамоделей , берущих своё начало с авиамодели Сергея Александрова «Dominator».
Эта модель во многом напоминает модели этой серии, но и достаточно сильно отличается от них.
Прежде всего, на этой модели нет поплавка, находящегося с нижней стороны модели.
Данная авиамодель предназначена для запуска с руки!
Ну и множество других особенностей отличают эту модель от всех предыдущих.
Модель создавалась из простой, листовой подложки под ламинат размером 1000 х 500 х 5 мм.
Не обошлось и без применения гладкой , белой, потолочной плитки.

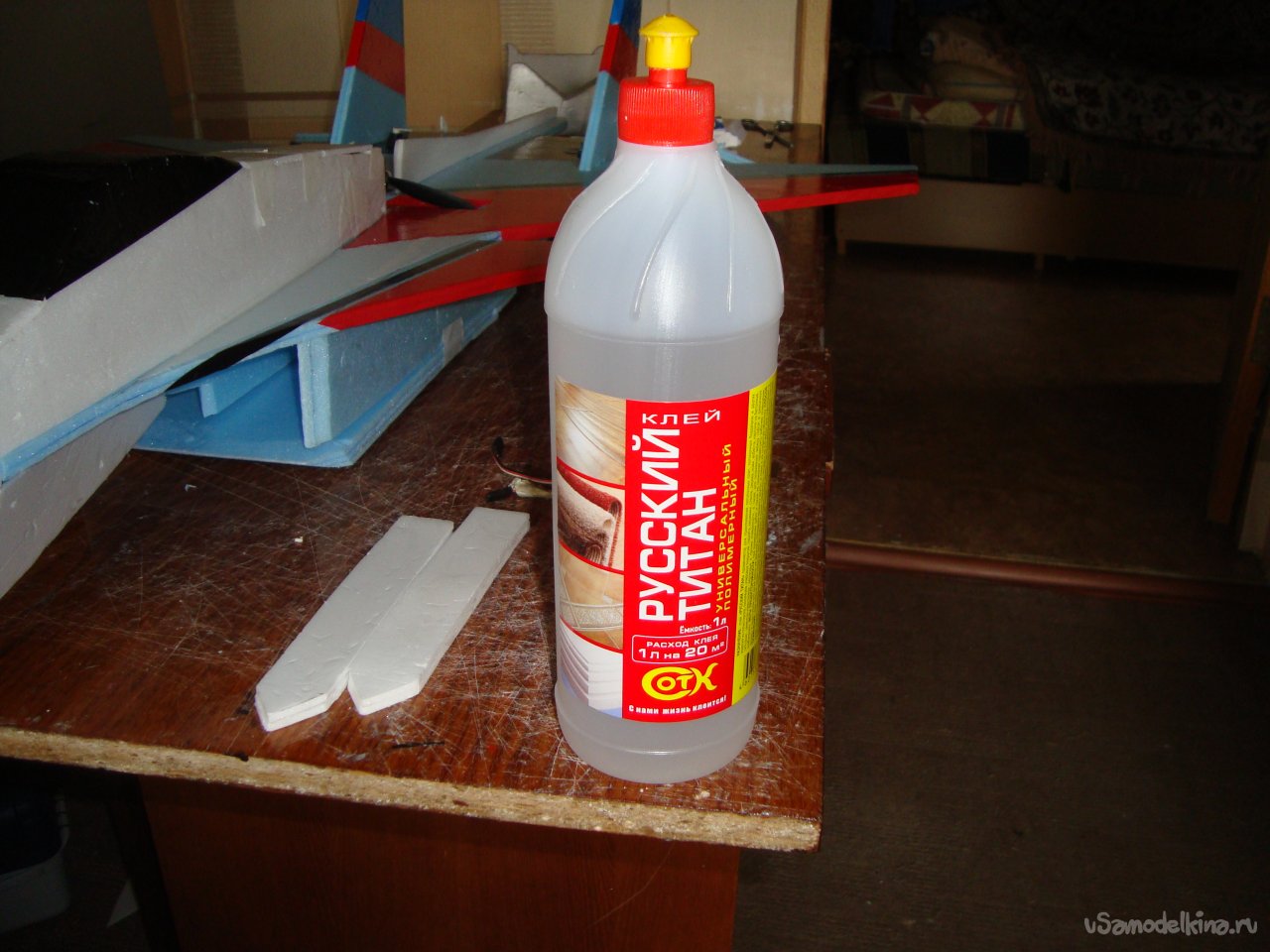

Клеил все детали влагостойким, универсальным, полимерным клеем «Русский Титан».
Размеры модели обусловлены габаритами подложки.
Длина – 1130 мм.
Размах – 820 мм.
Модель создавалась вот под эту электронику.

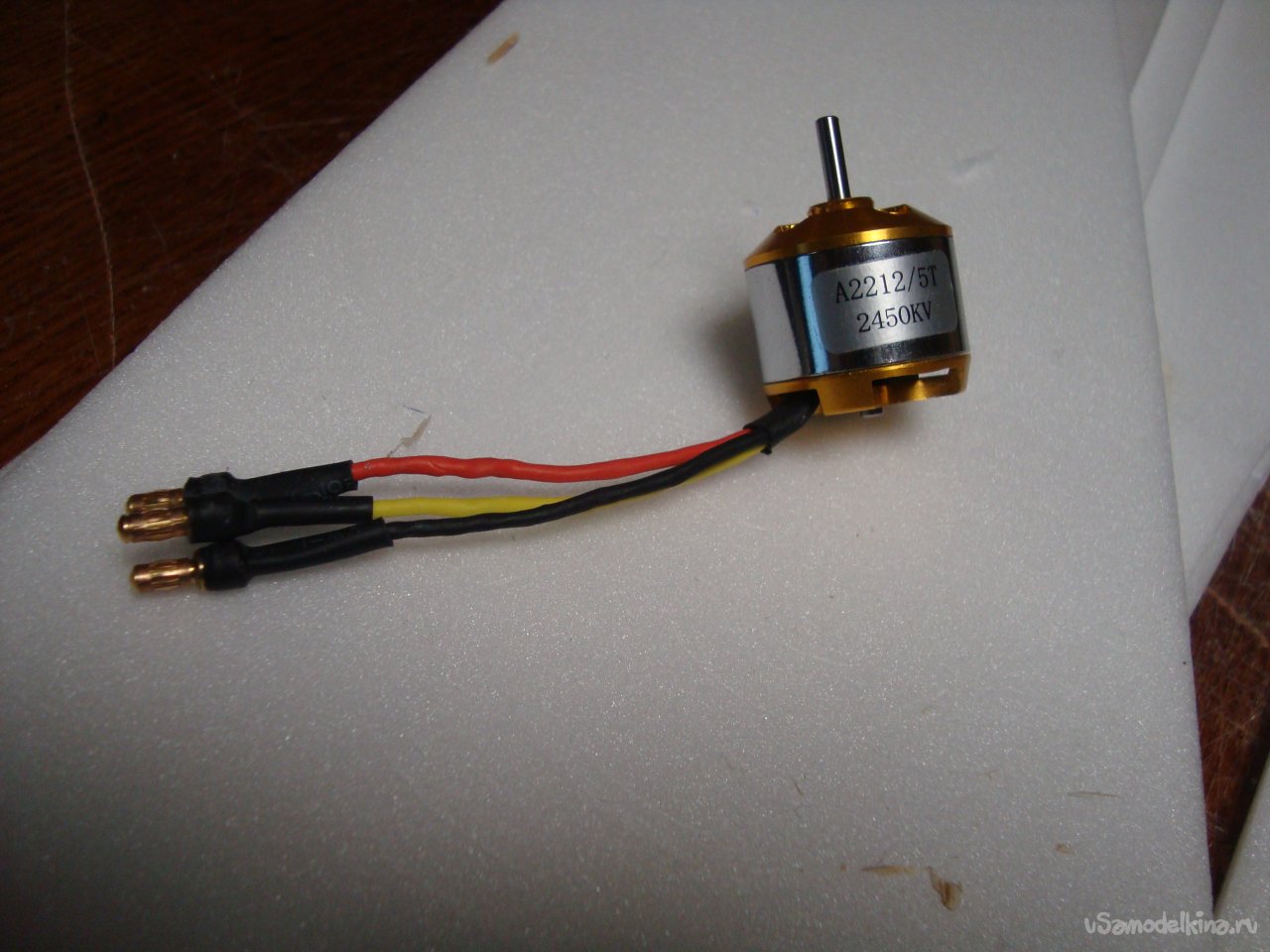

Мотор – 2212 2450Kv.

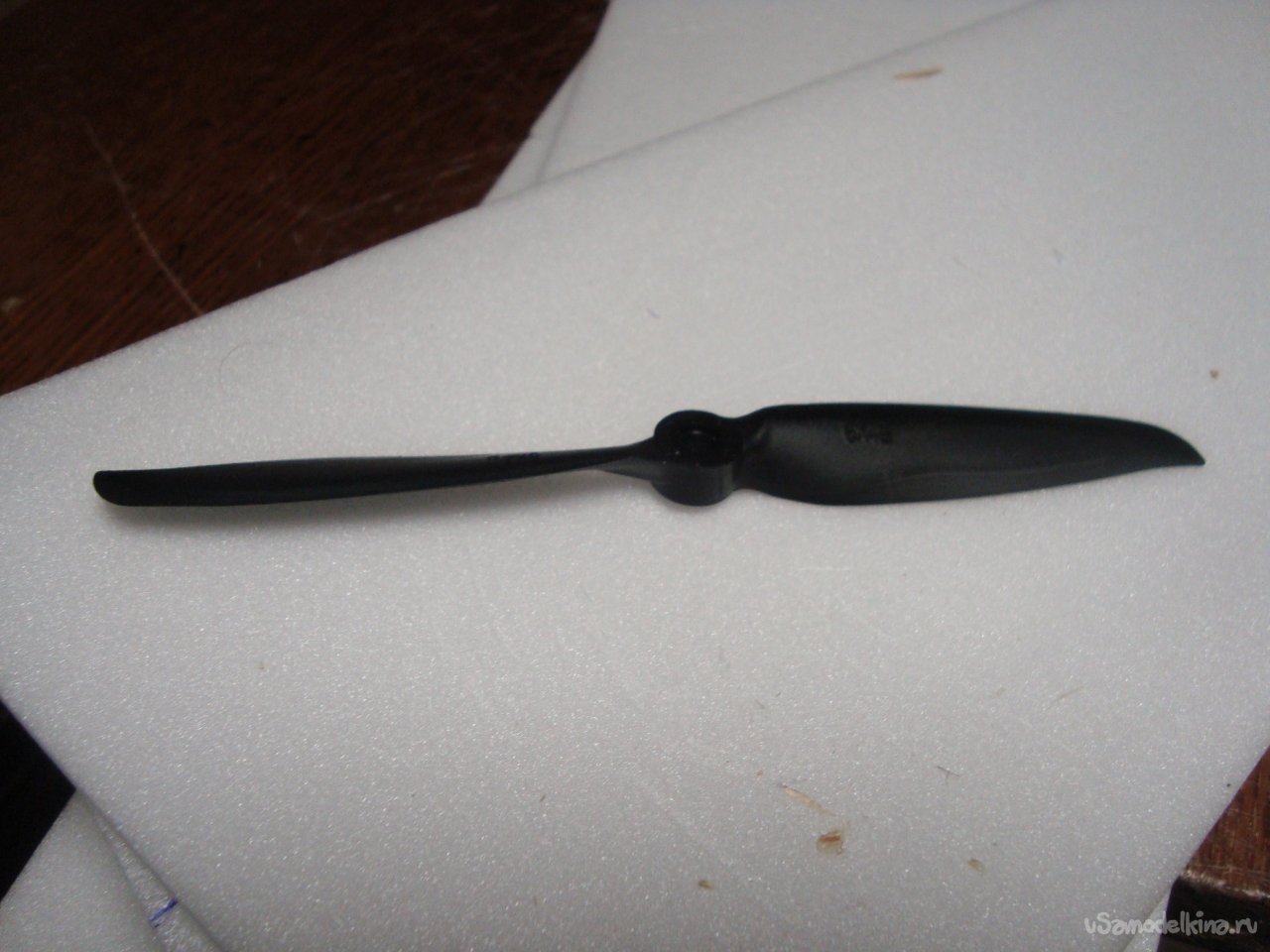

Винт – 6 х 4 Е.

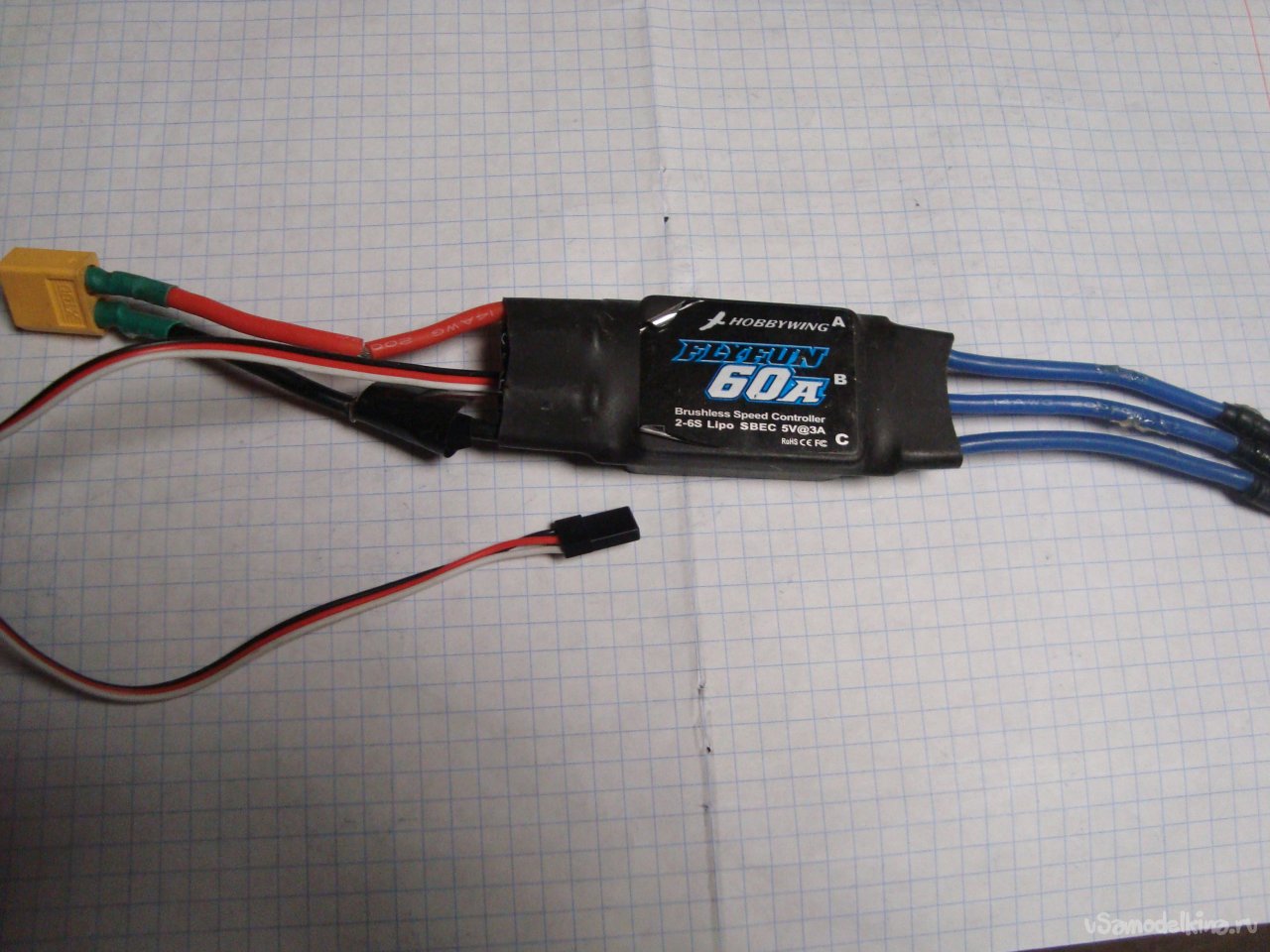

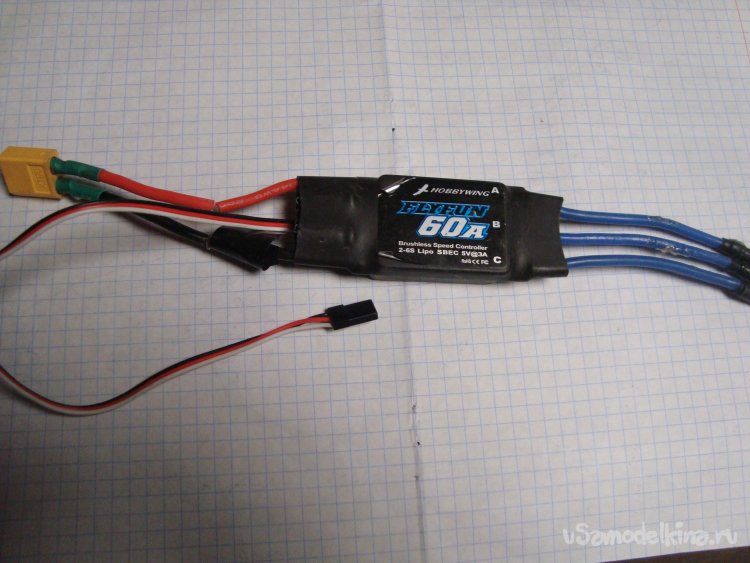

Регулятор – 60 А.
Сервомашинки – MG90S.

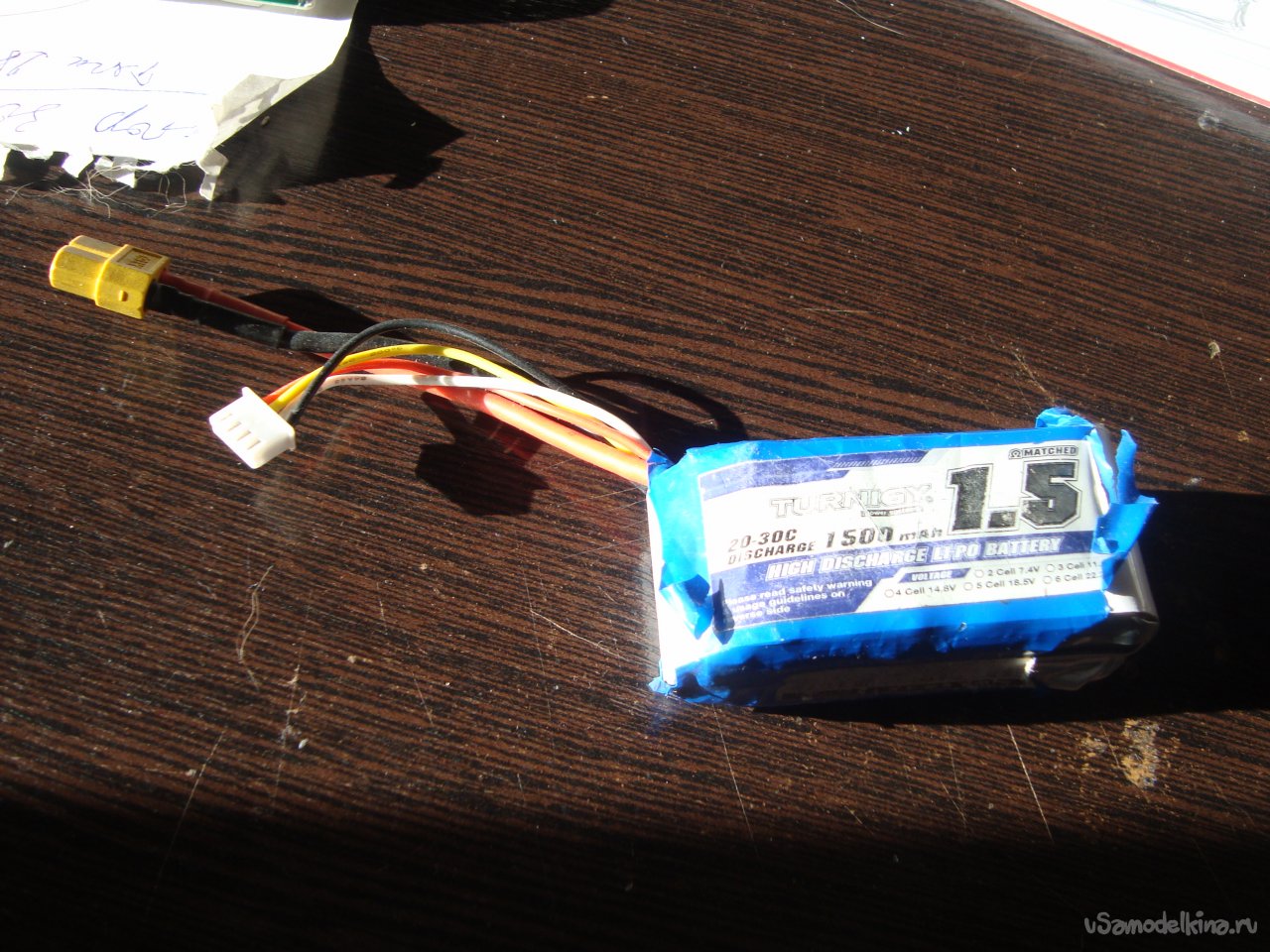

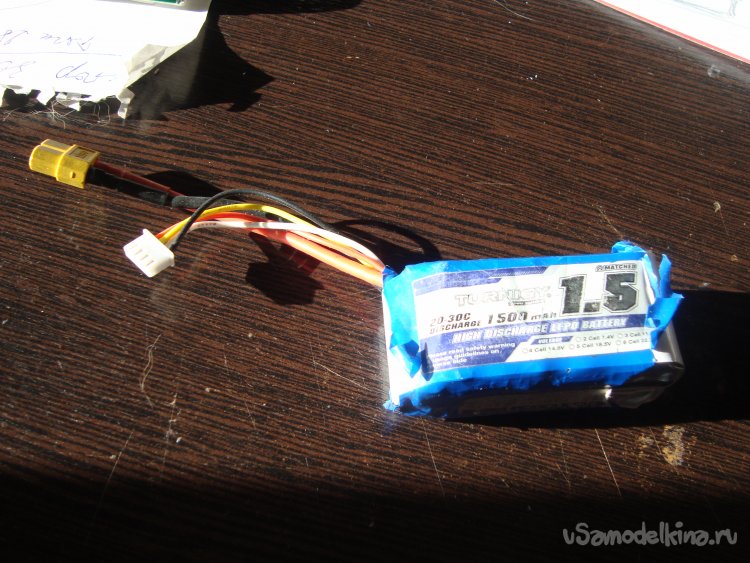

Аккумулятор 1500mAh.

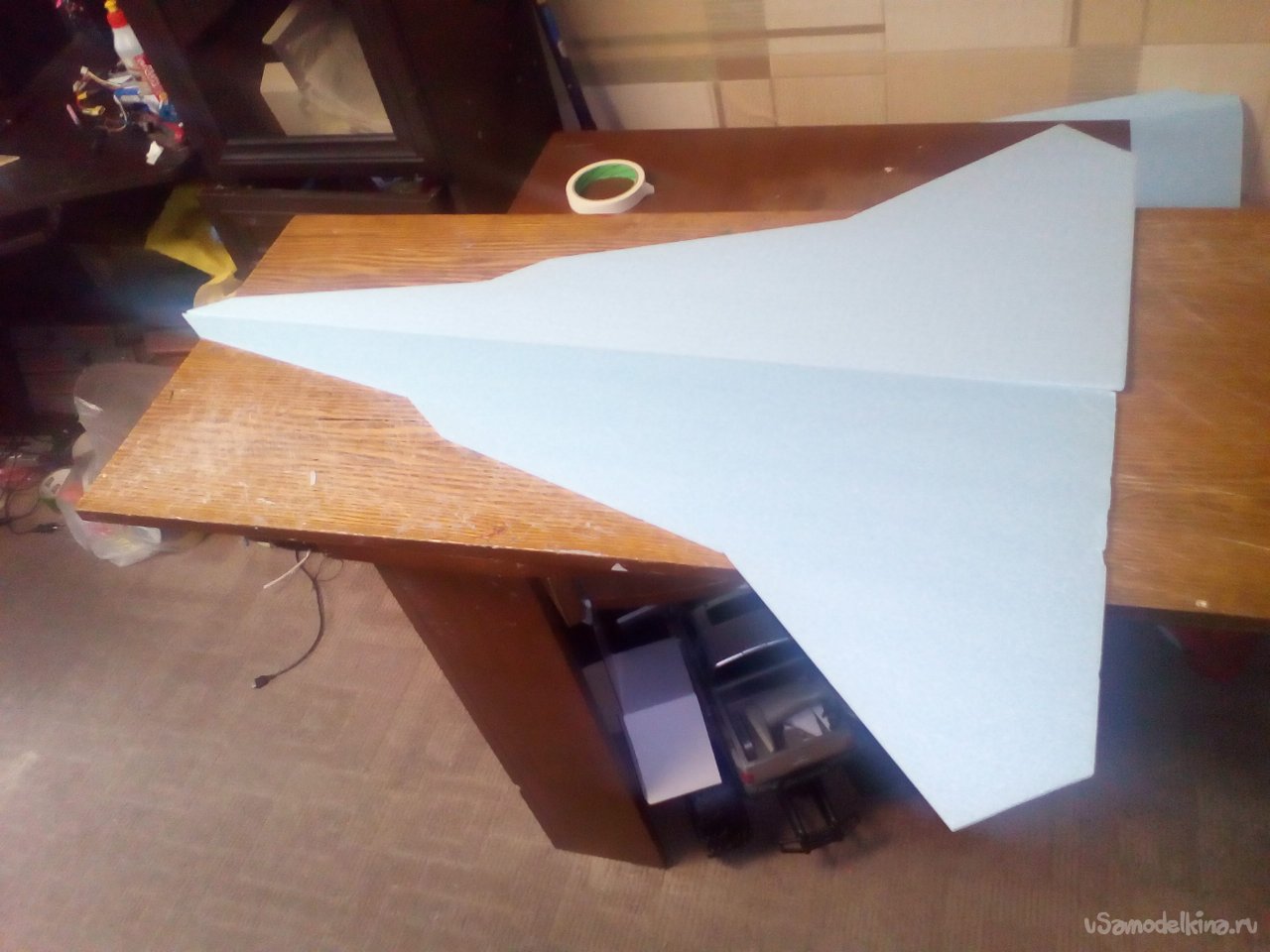

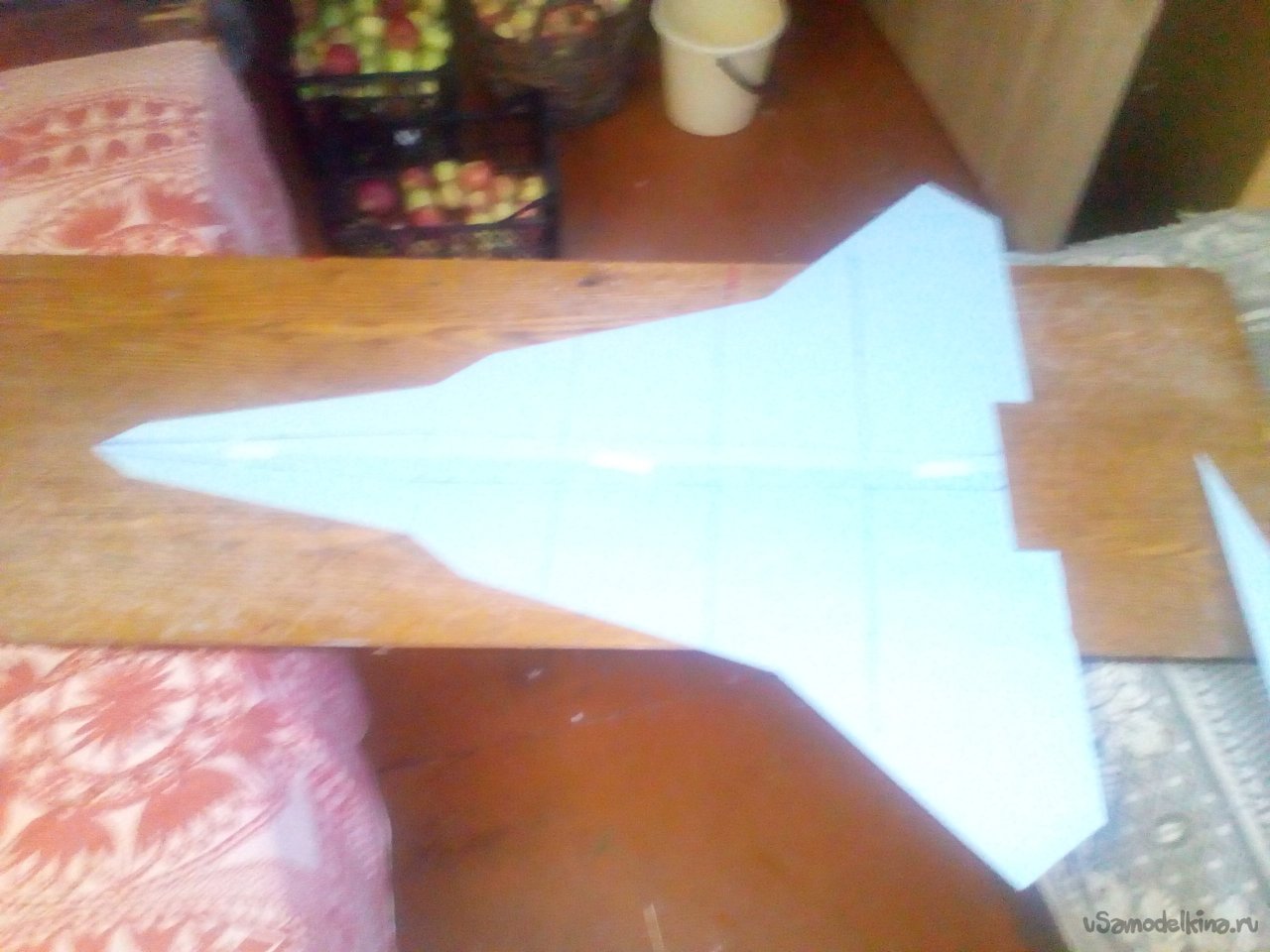

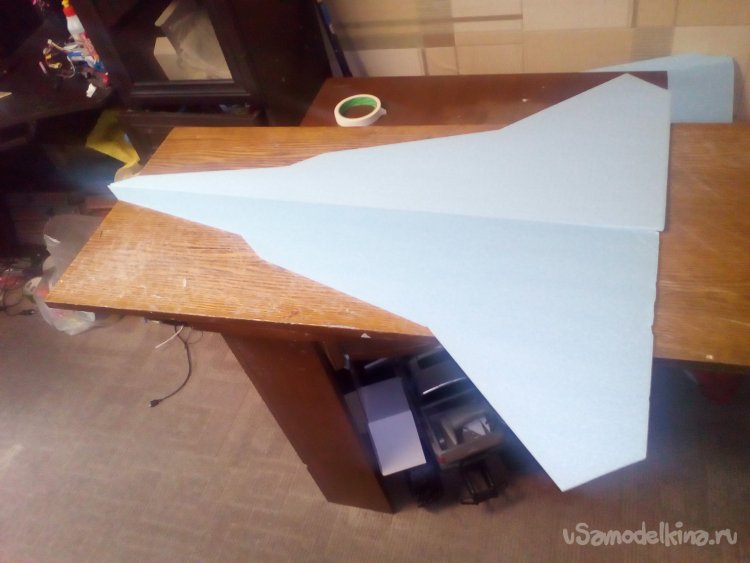

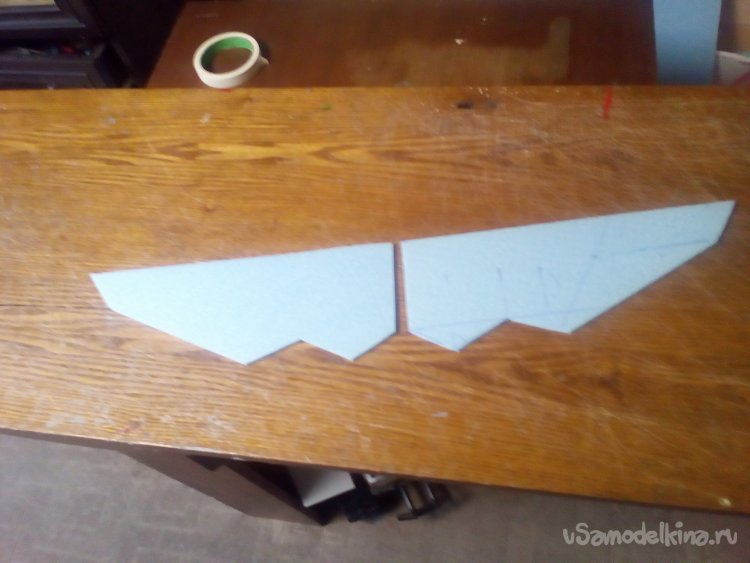

Сначала вырезал детали для несущей плоскости и смонтировал её.

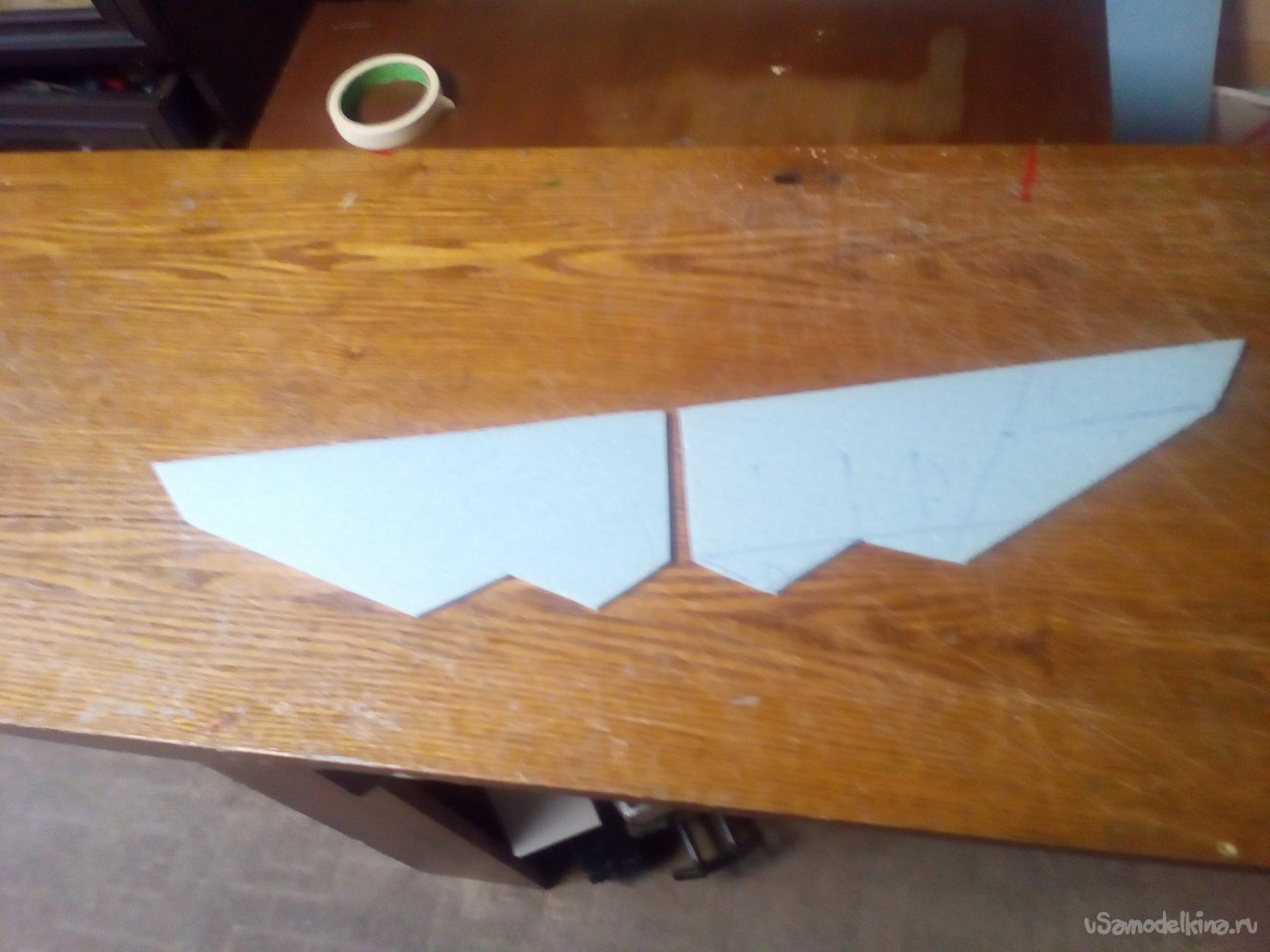

Вырезал заготовки для элевонов. Они склеиваются в два слоя.

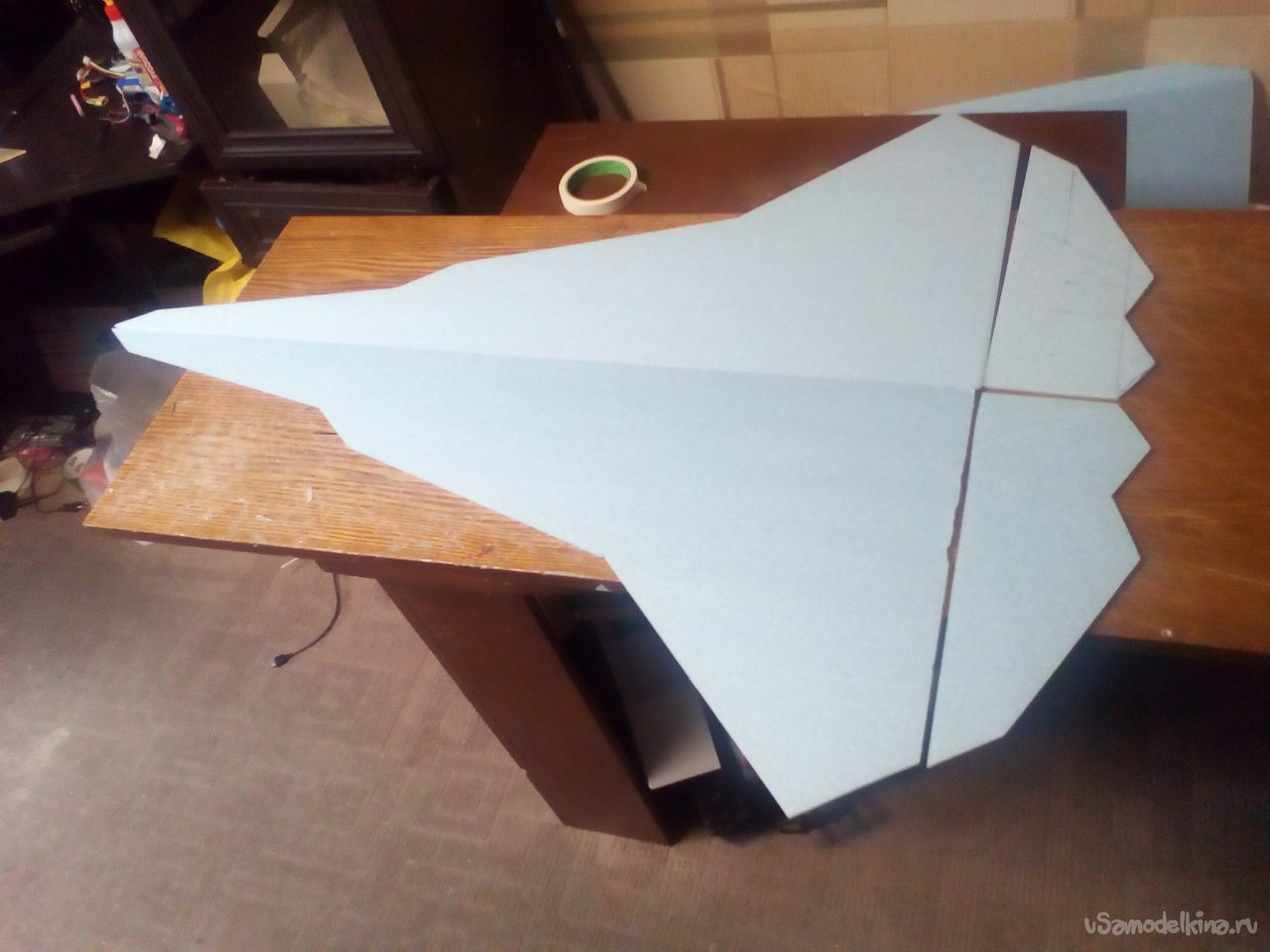

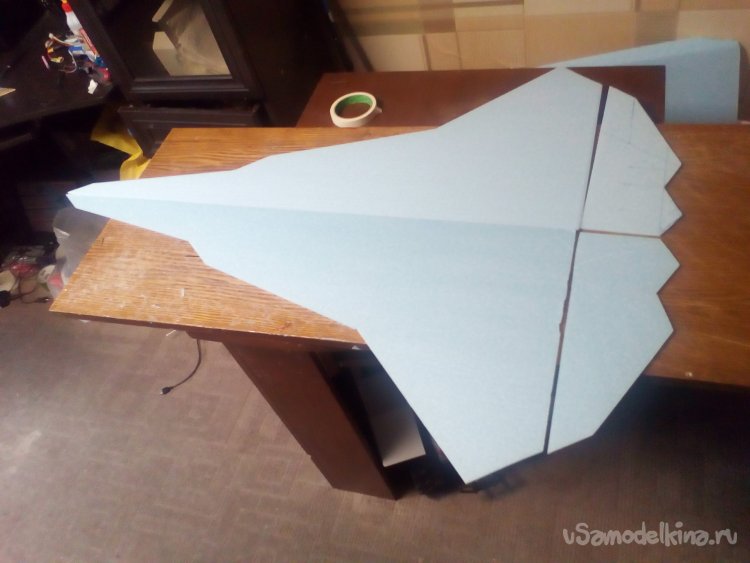

Примерил на несущую плоскость.

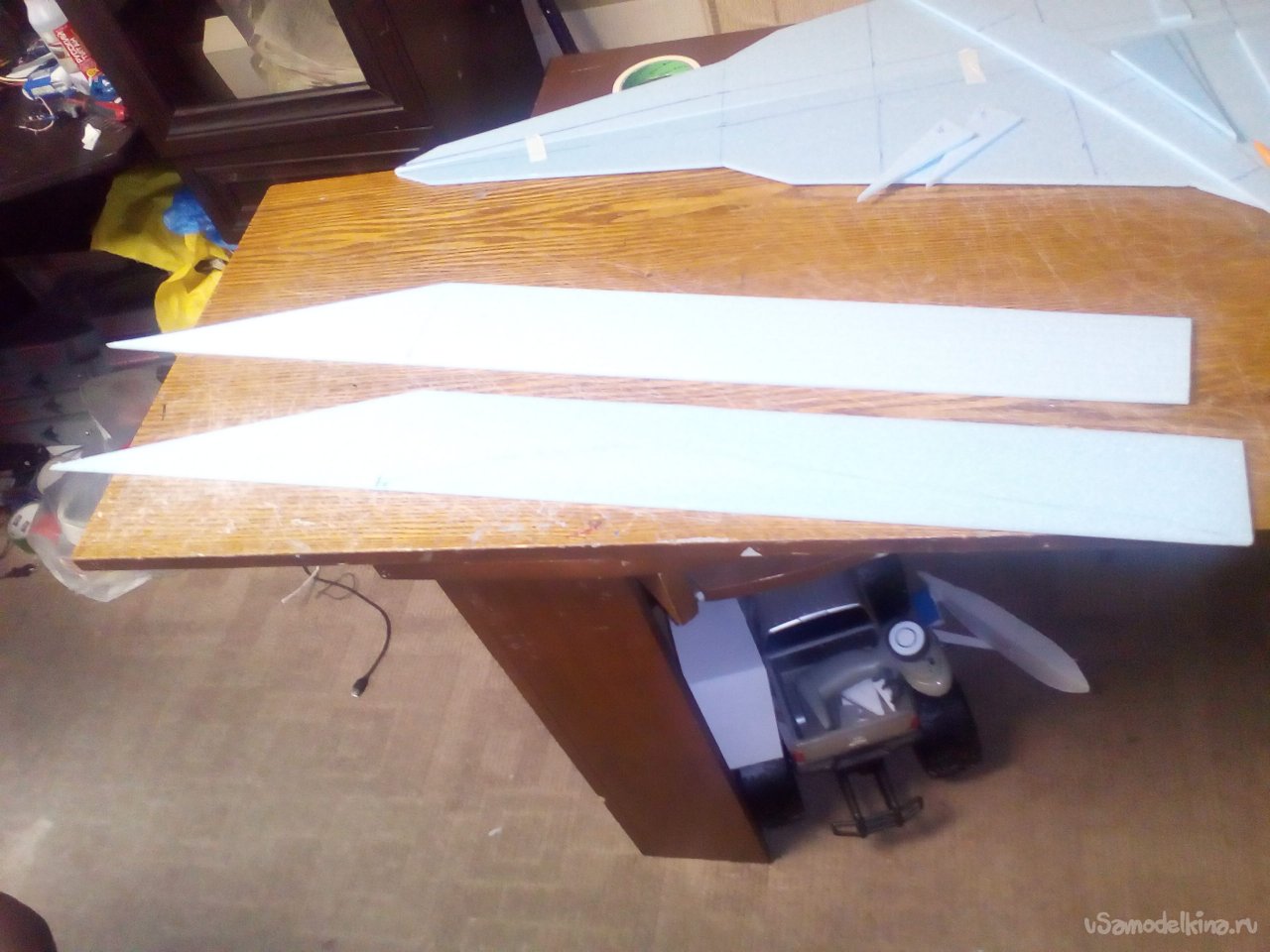

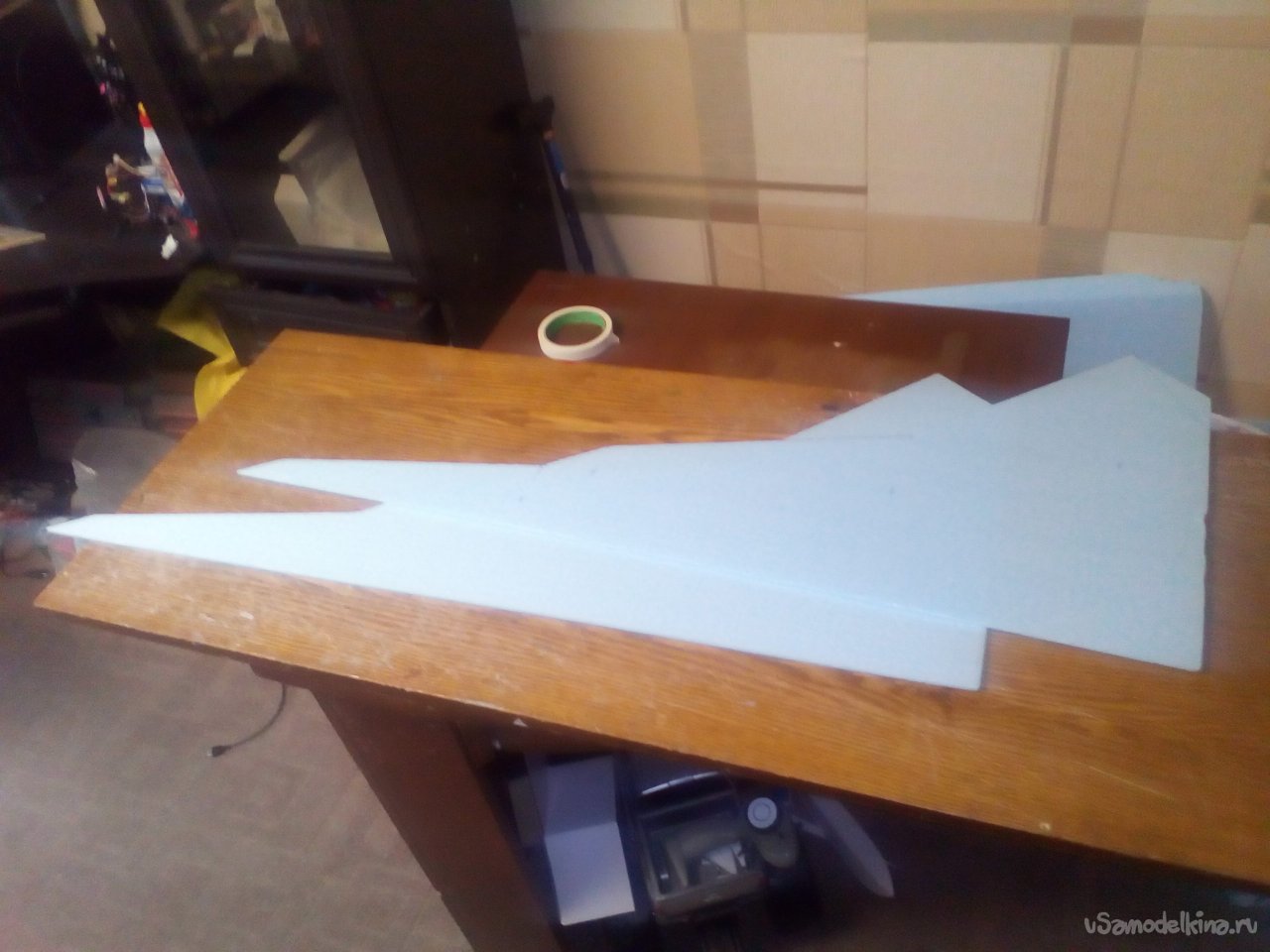

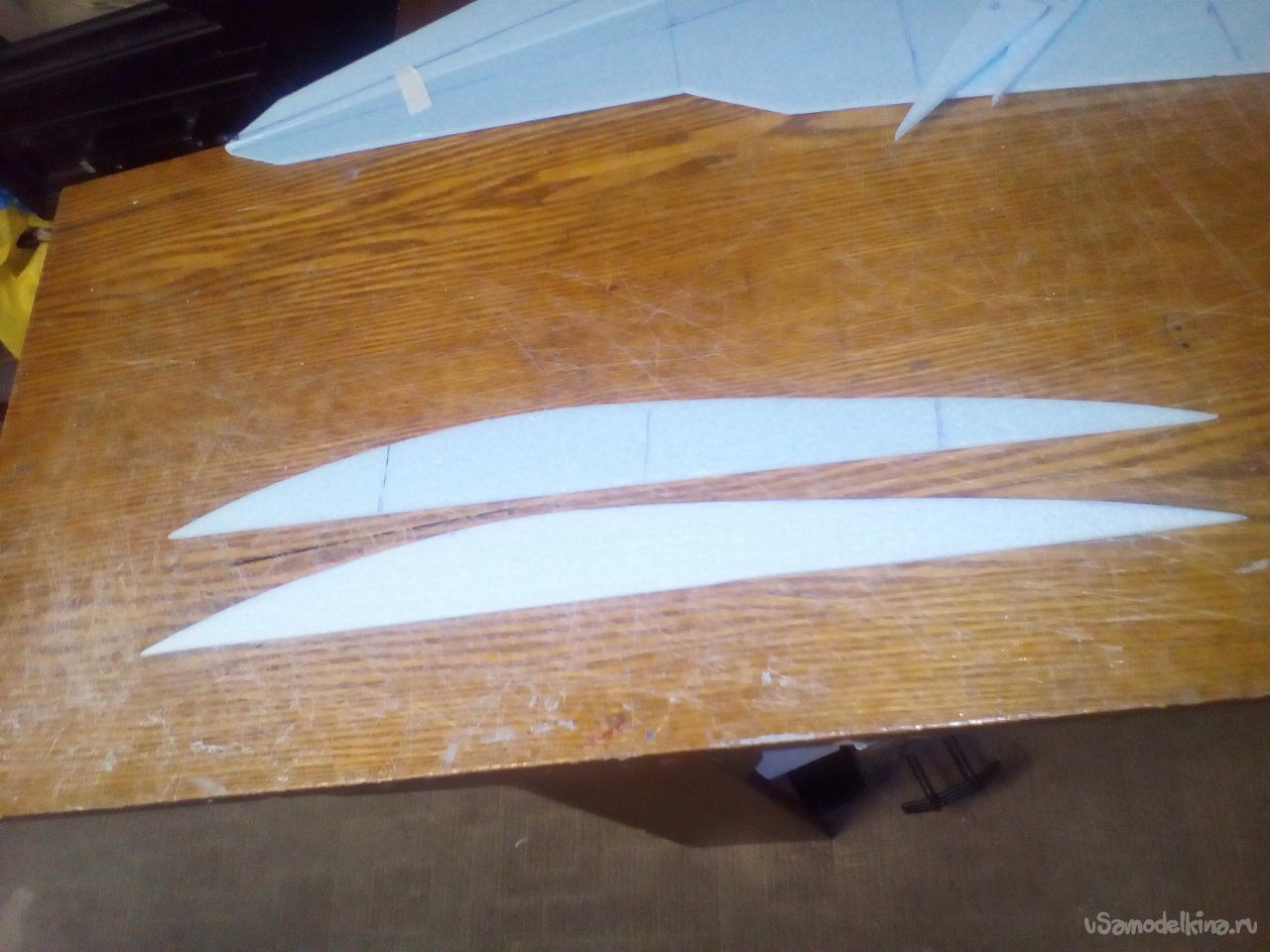

Вырезал боковые стенки для фюзеляжа.

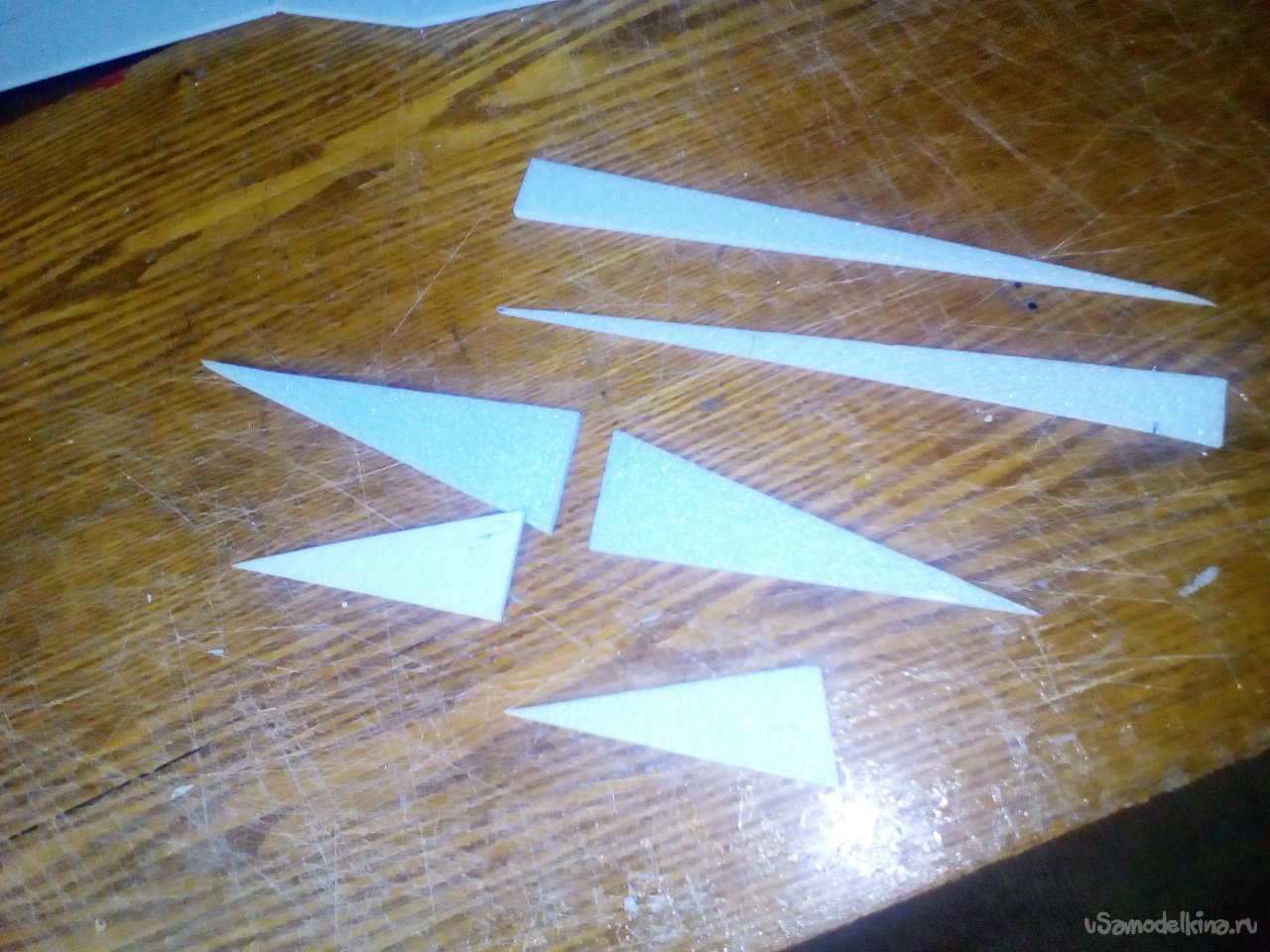

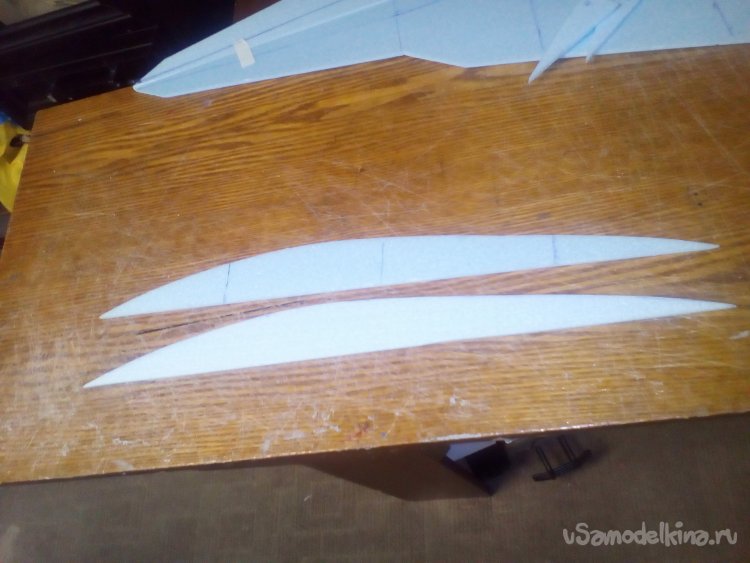

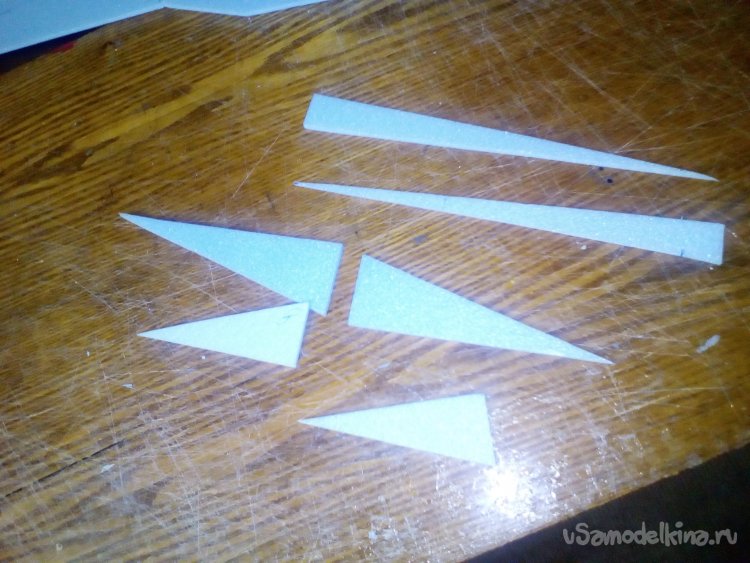

Вырезал заготовки корневых нервюр и косынки – лонжероны, которые создают профиль крыла.

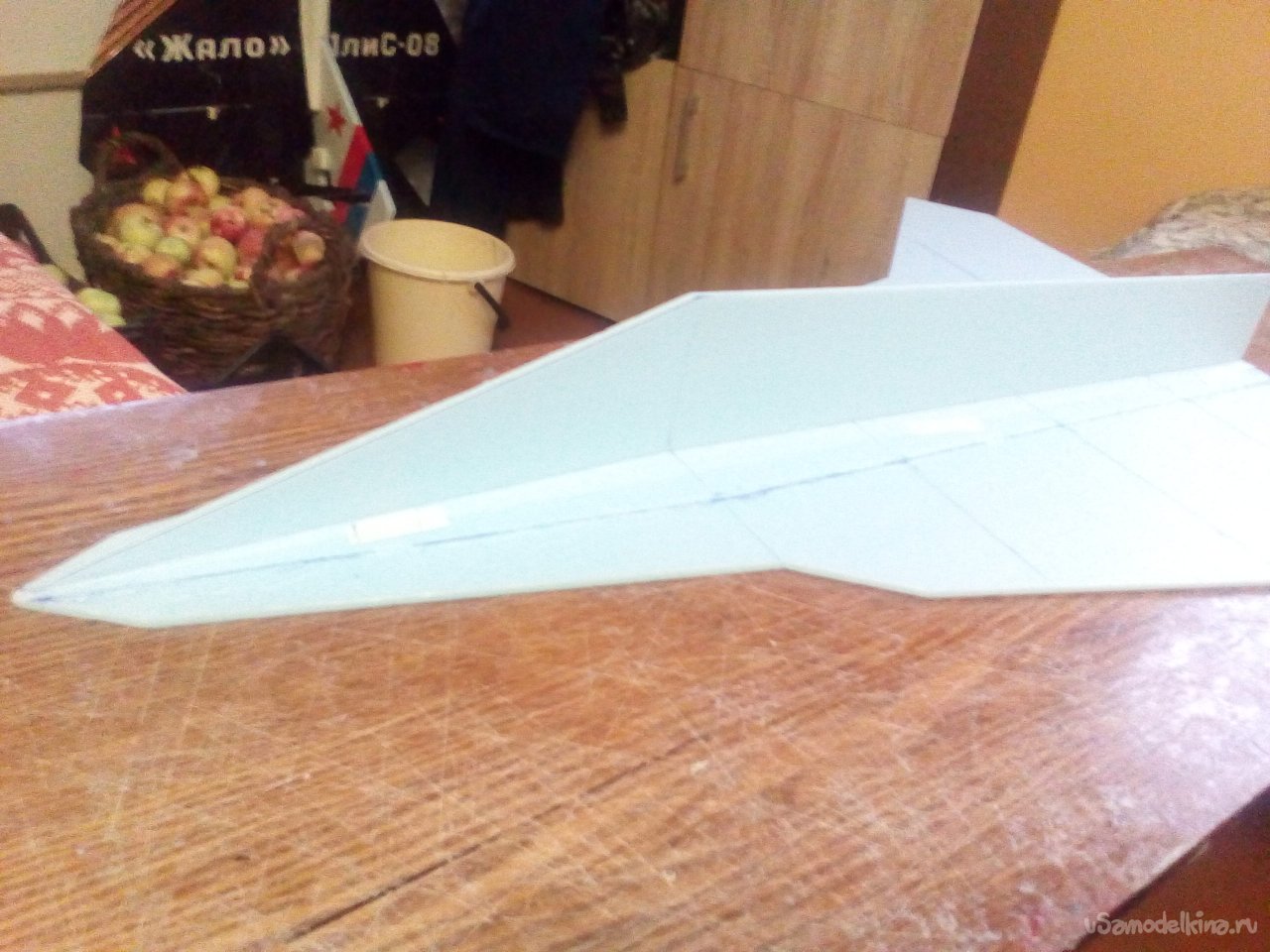

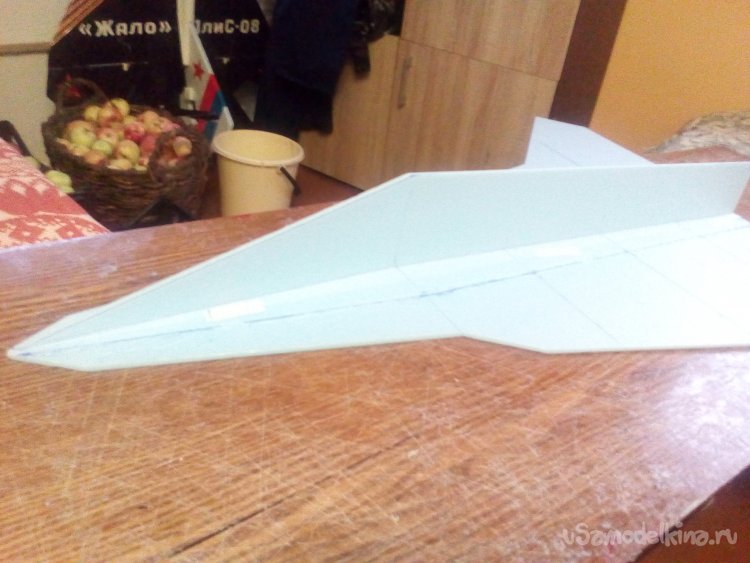

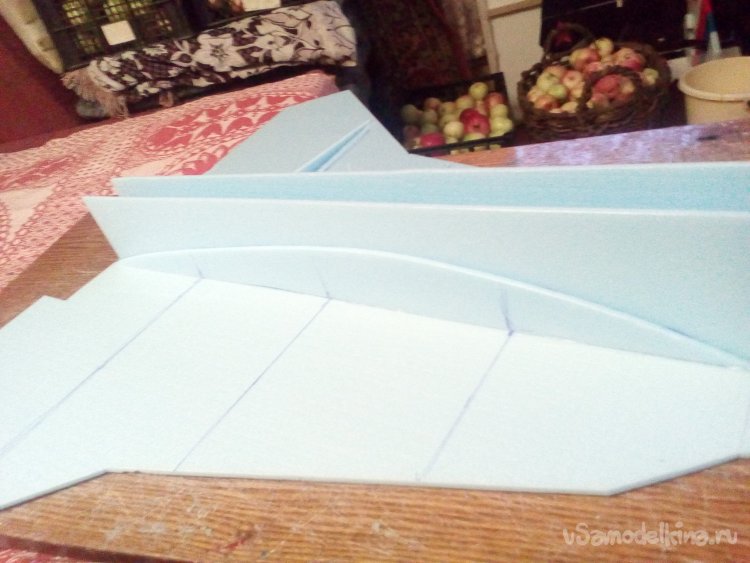

Вклеиваю боковые стенки фюзеляжа.

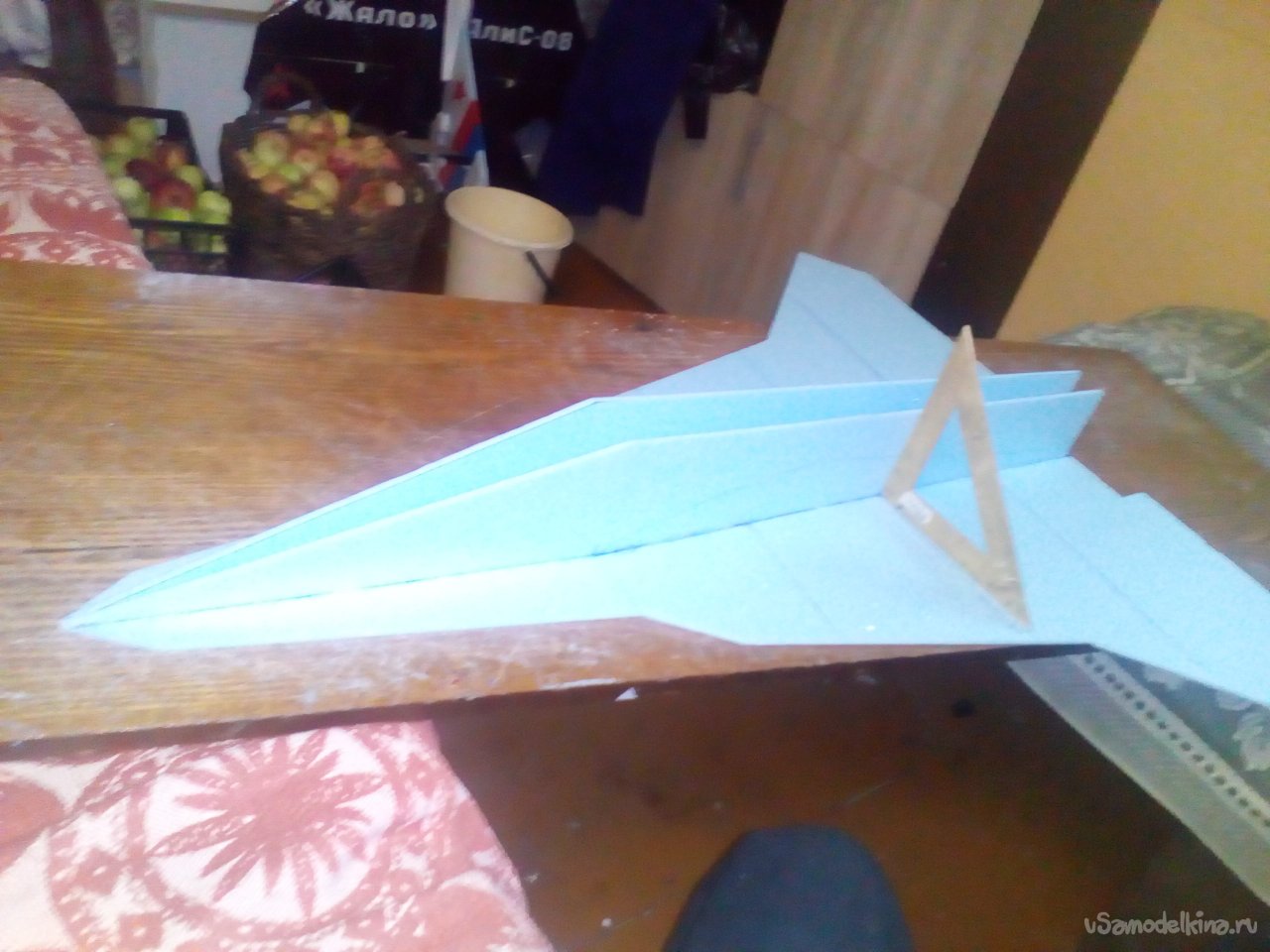

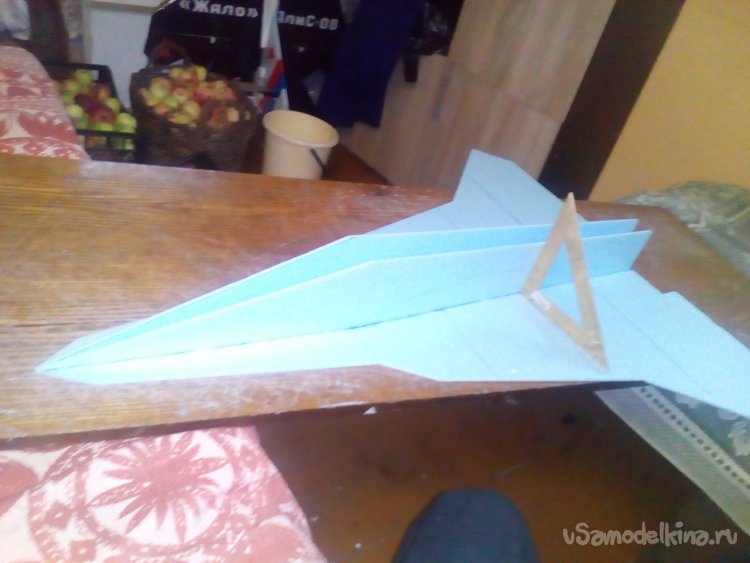

Проверяю вертикальность установки боковых стенок фюзеляжа.
Монтирую корневые нервюры.

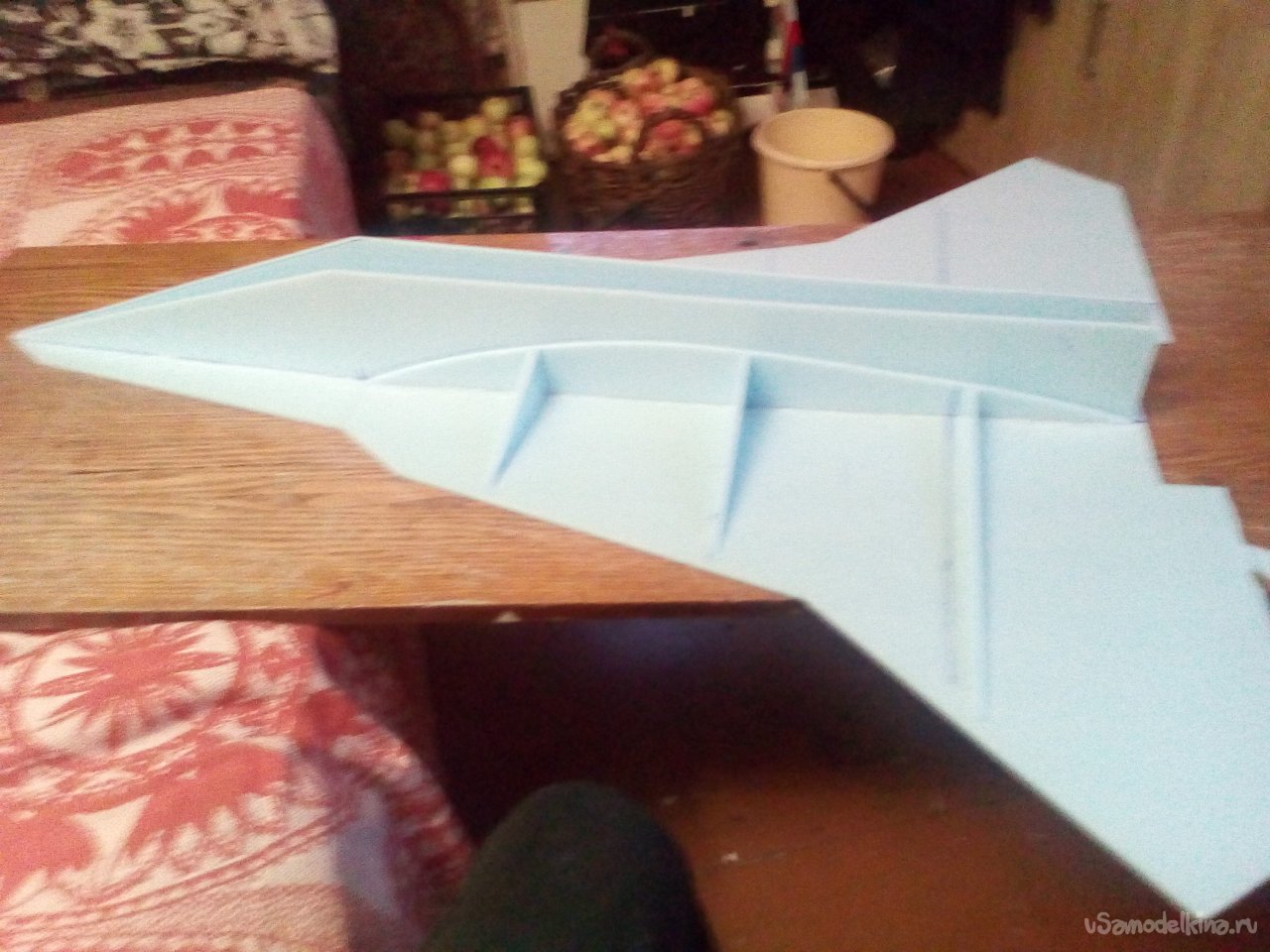

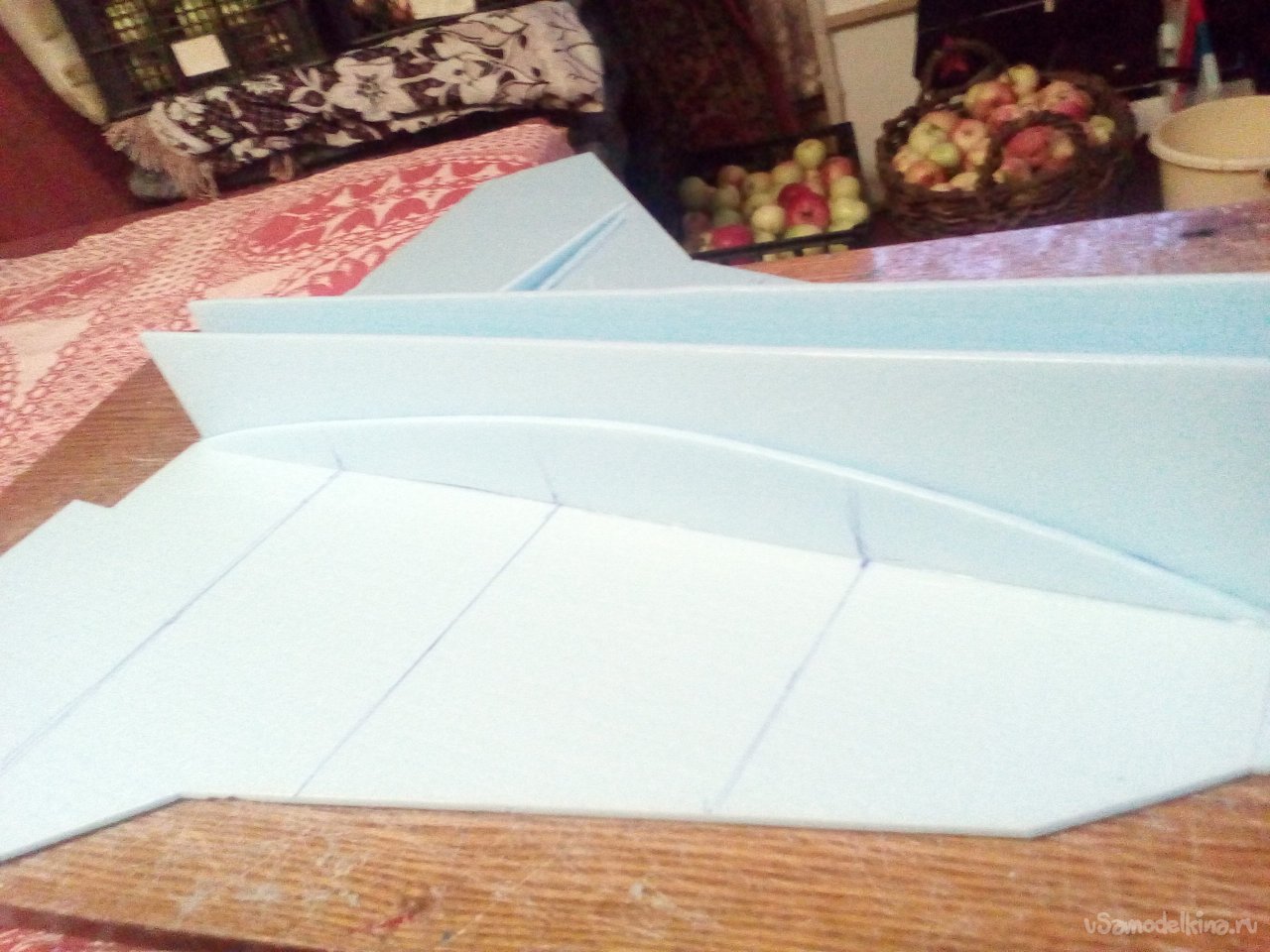

Монтирую косынки – лонжероны.

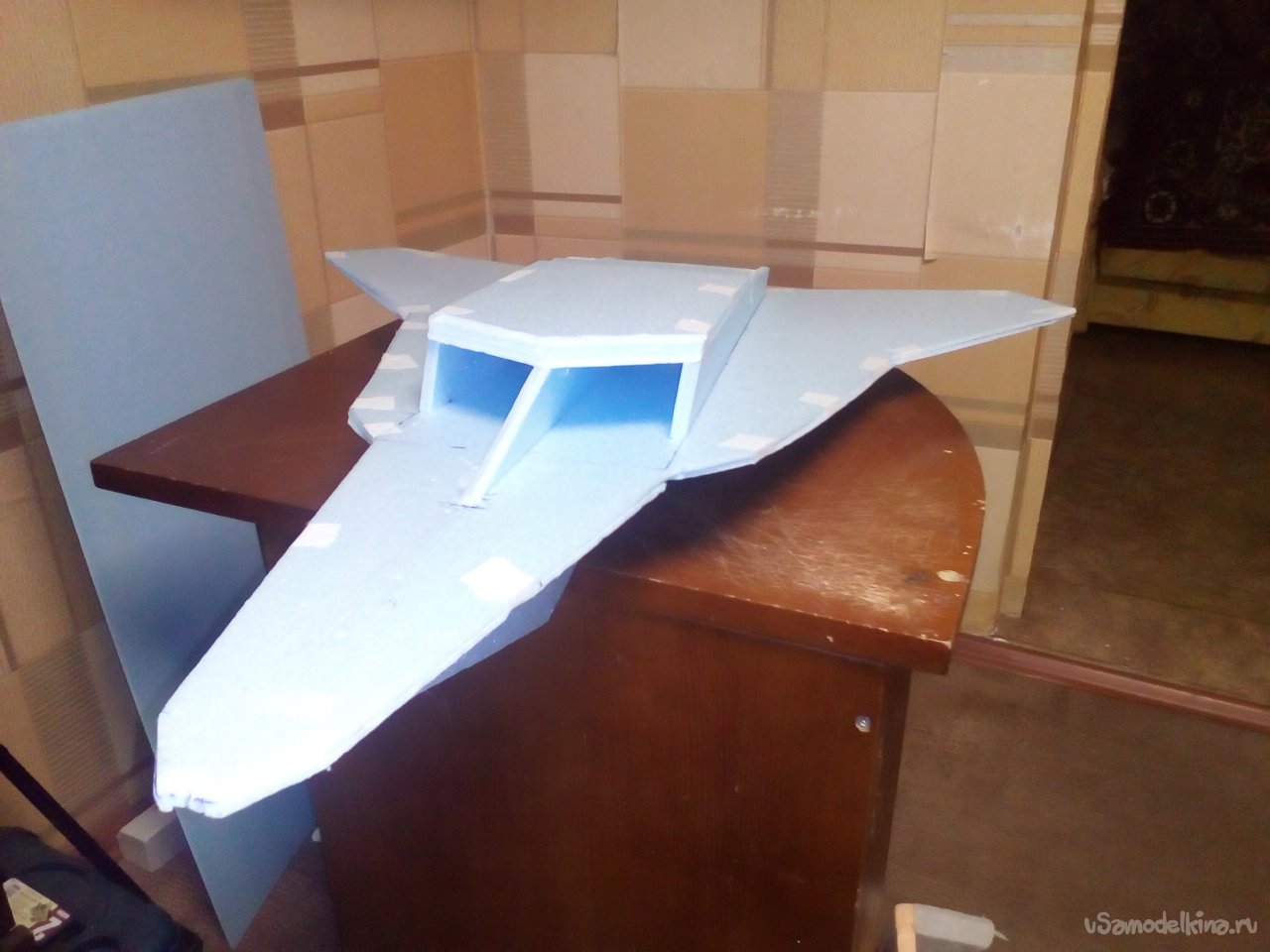

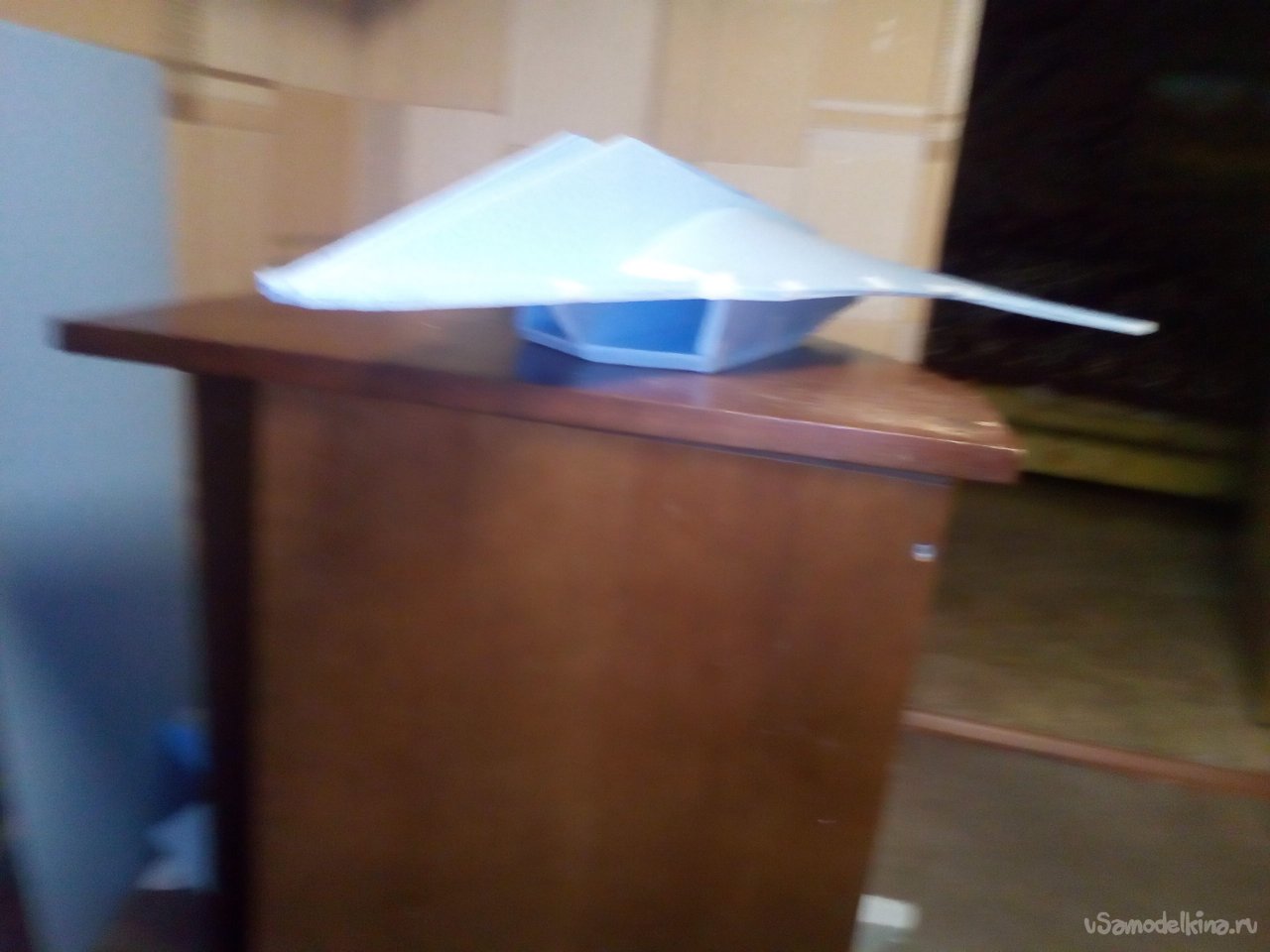

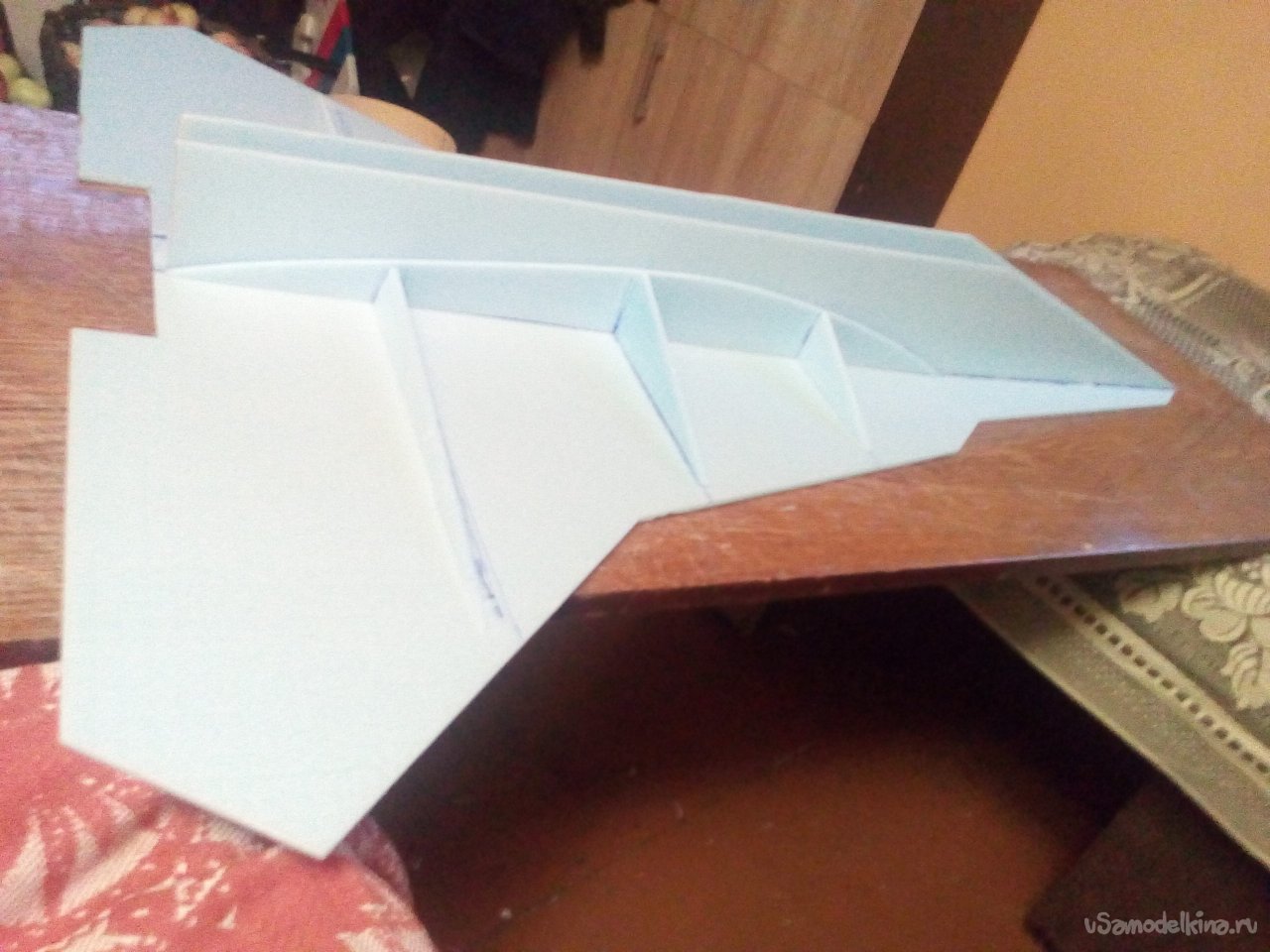

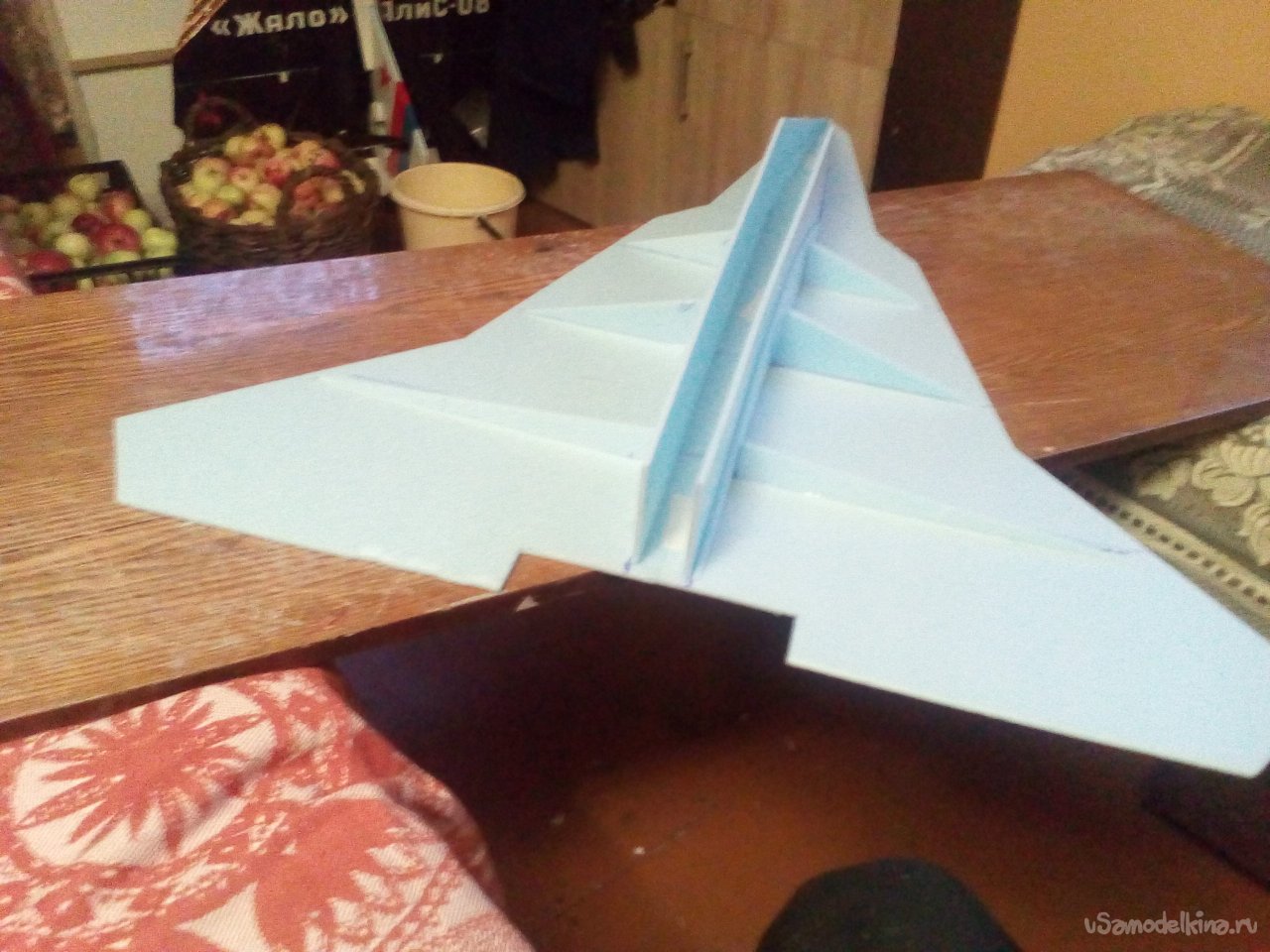

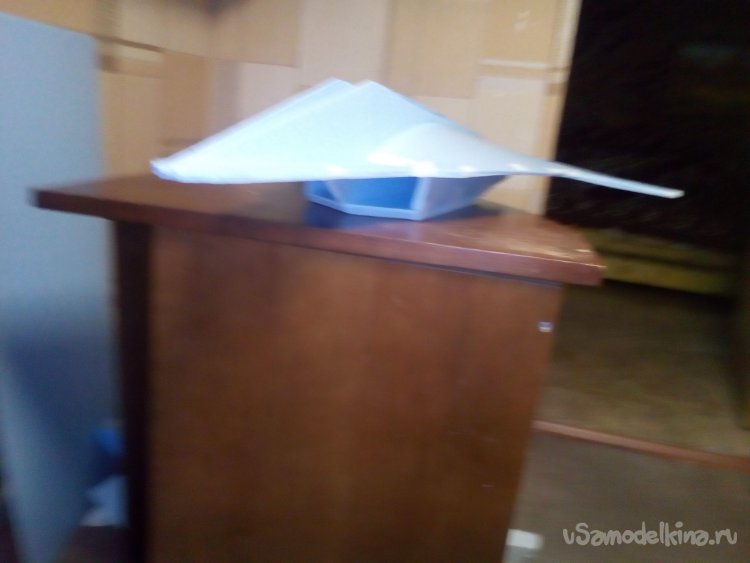

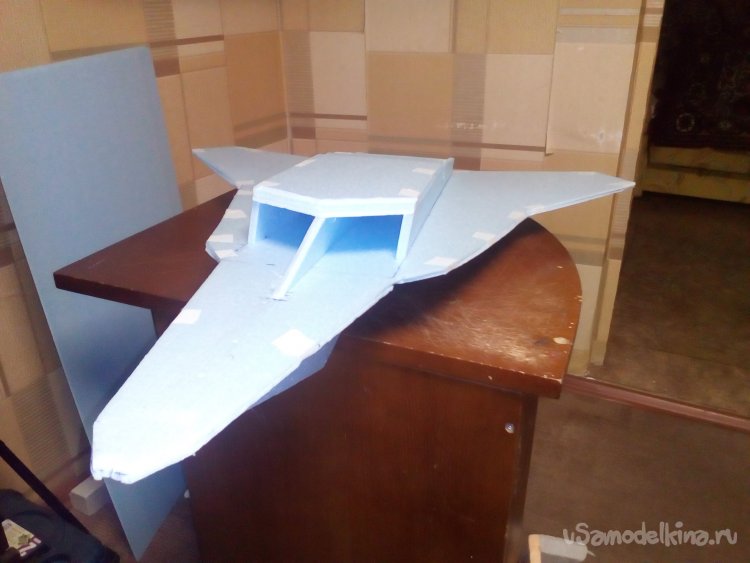

Вот так выглядит модель перед вклеиванием наружной обшивки крыла.

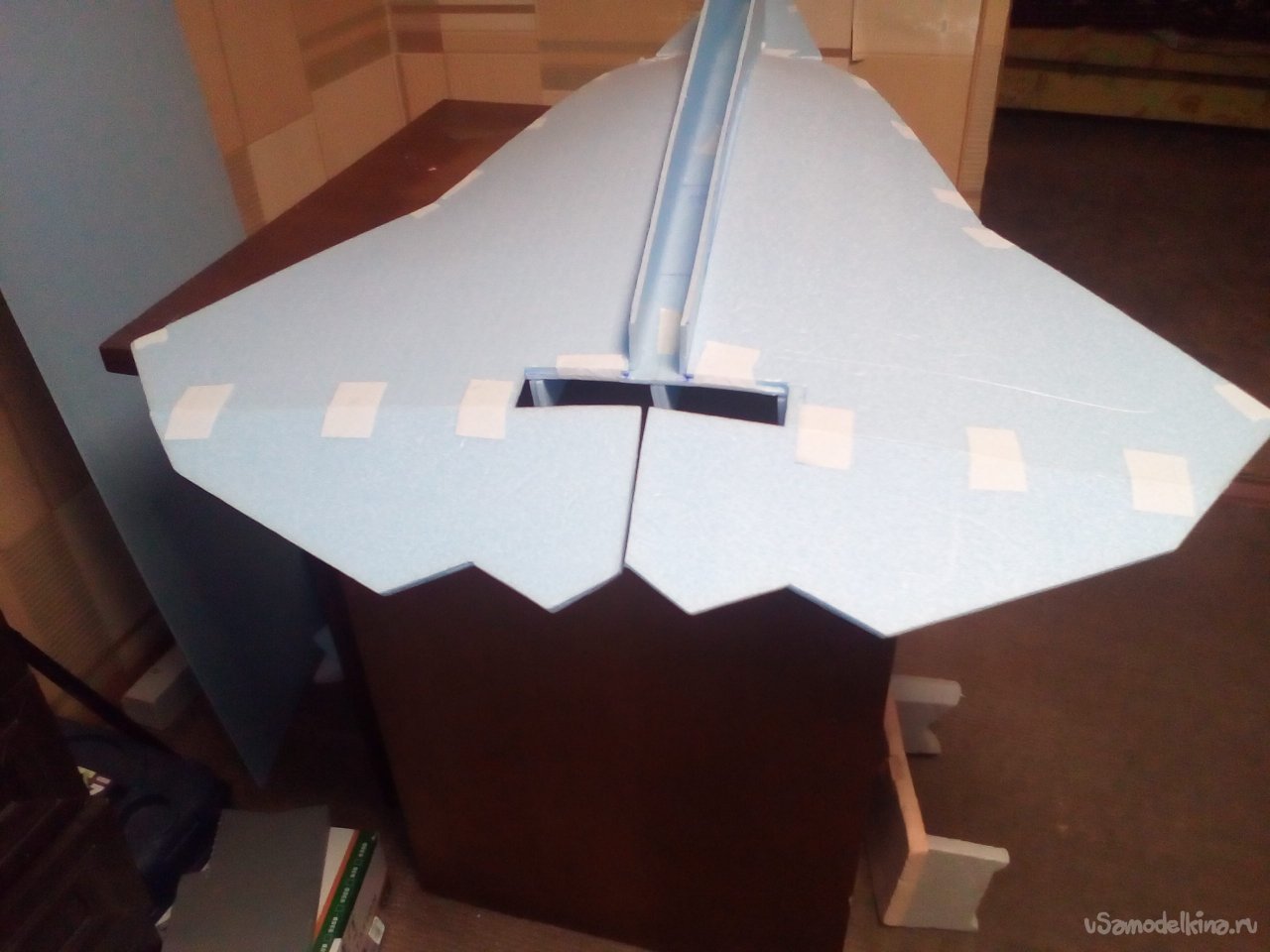

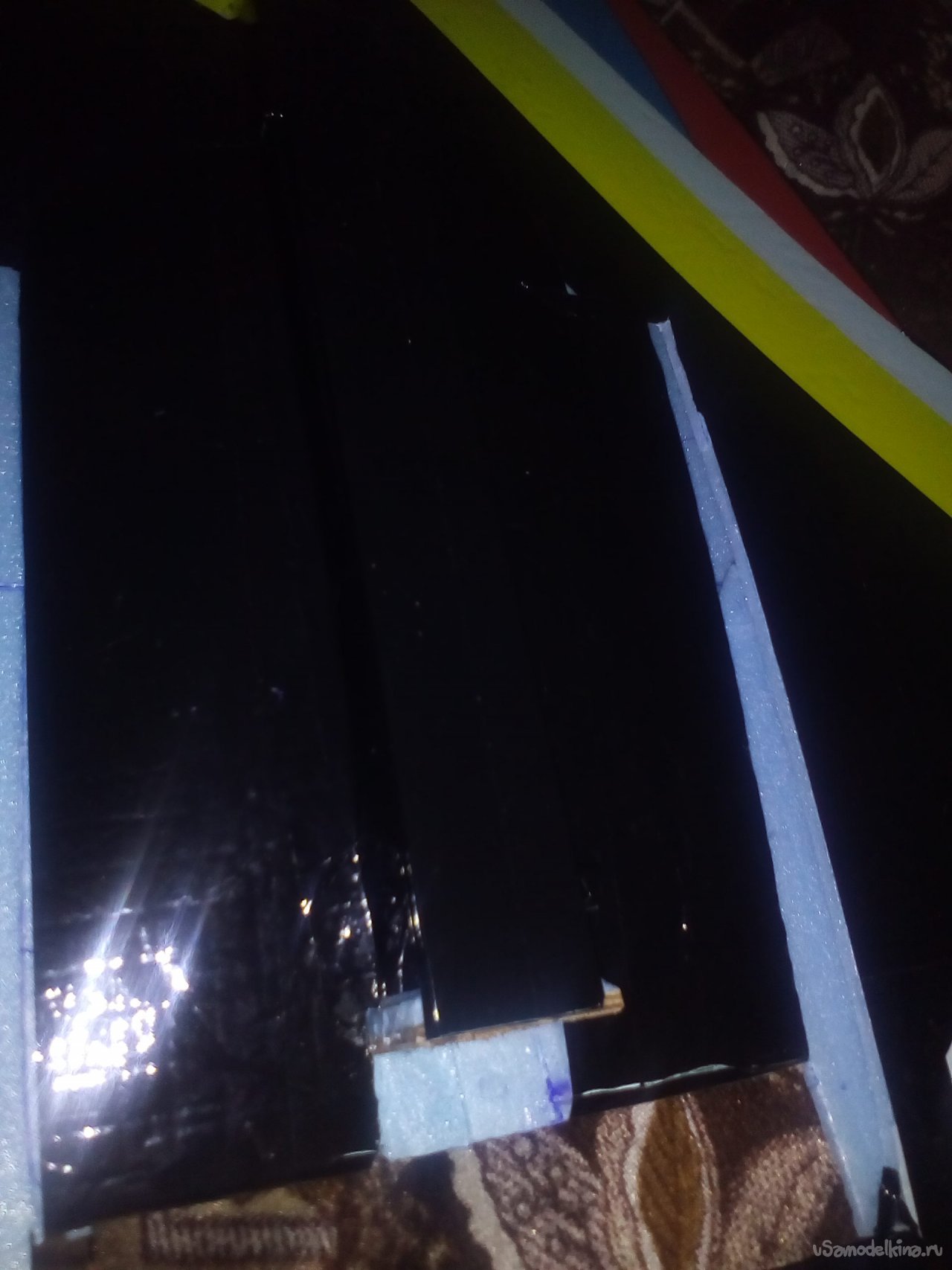

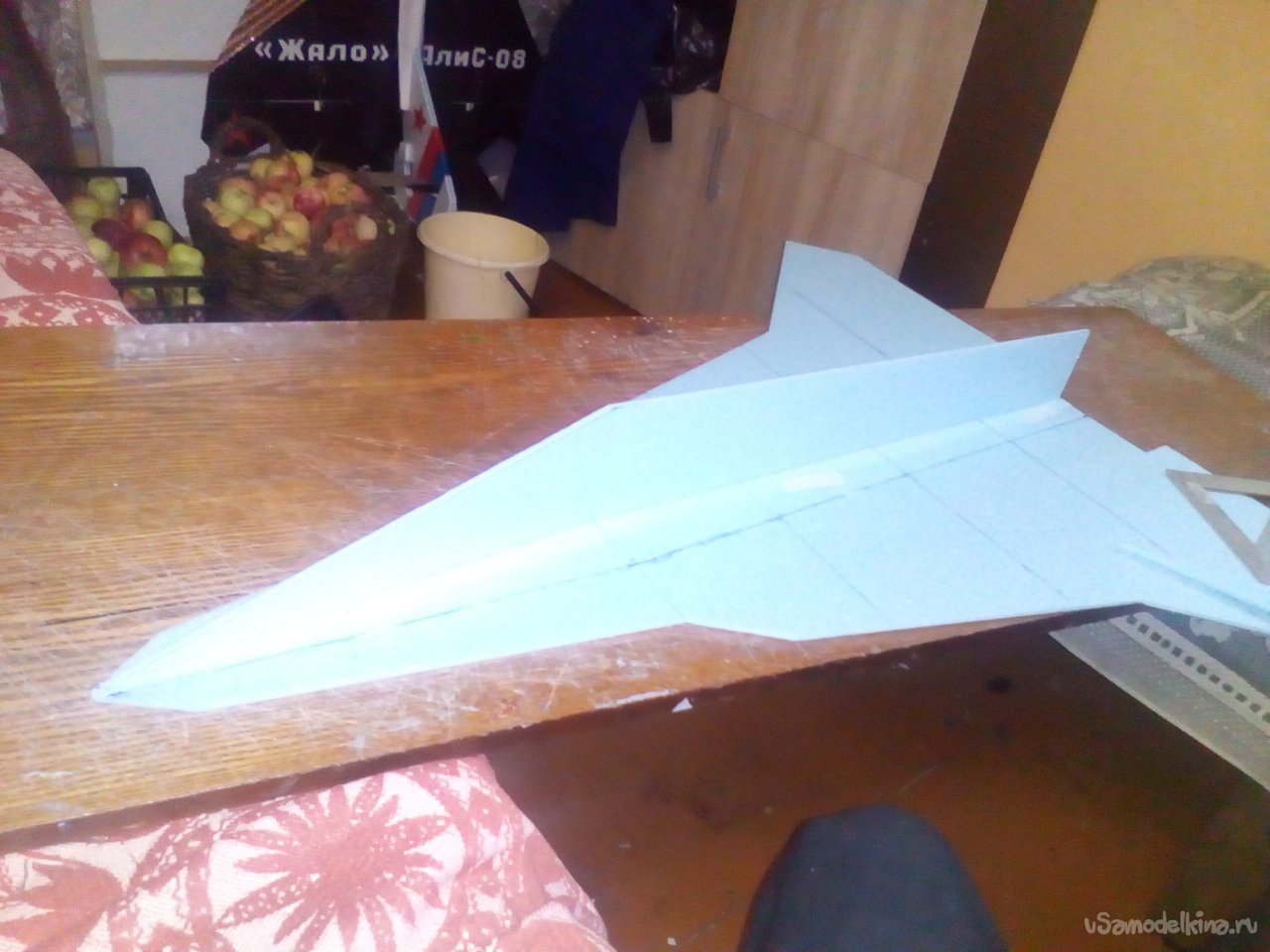

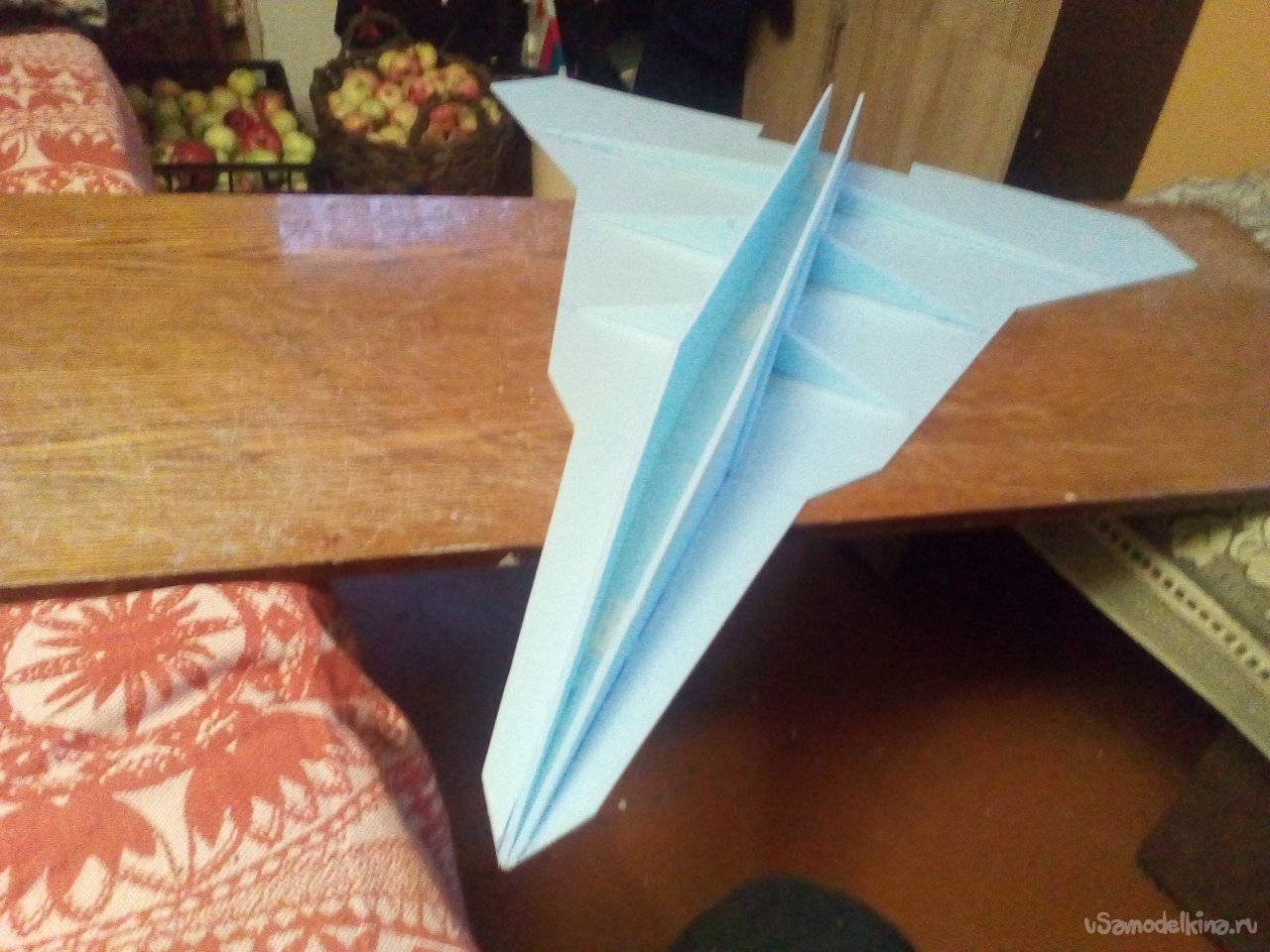

Смонтировал наружную обшивку крыла, склеил элевоны и навесил на бумажный, малярный скотч.
Начинаю локальную обтяжку модели цветным скотчем.

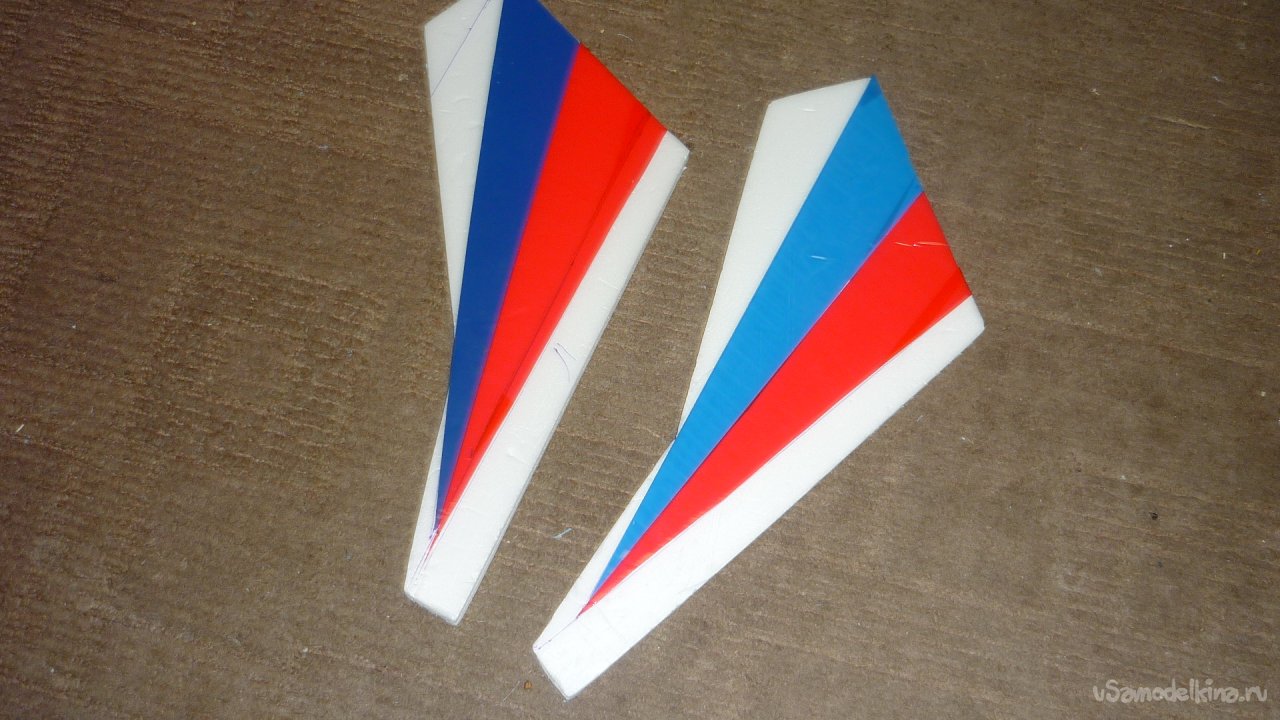

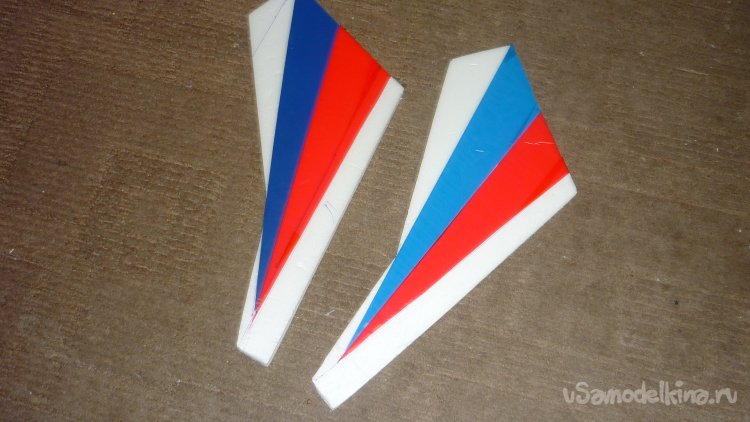

Вырезал заготовки для килей, склеил в два слоя и обтянул цветным скотчем.
Прорезал отверстия в обшивке крыла для установки килей.
Разметил места установки сервомашинок.

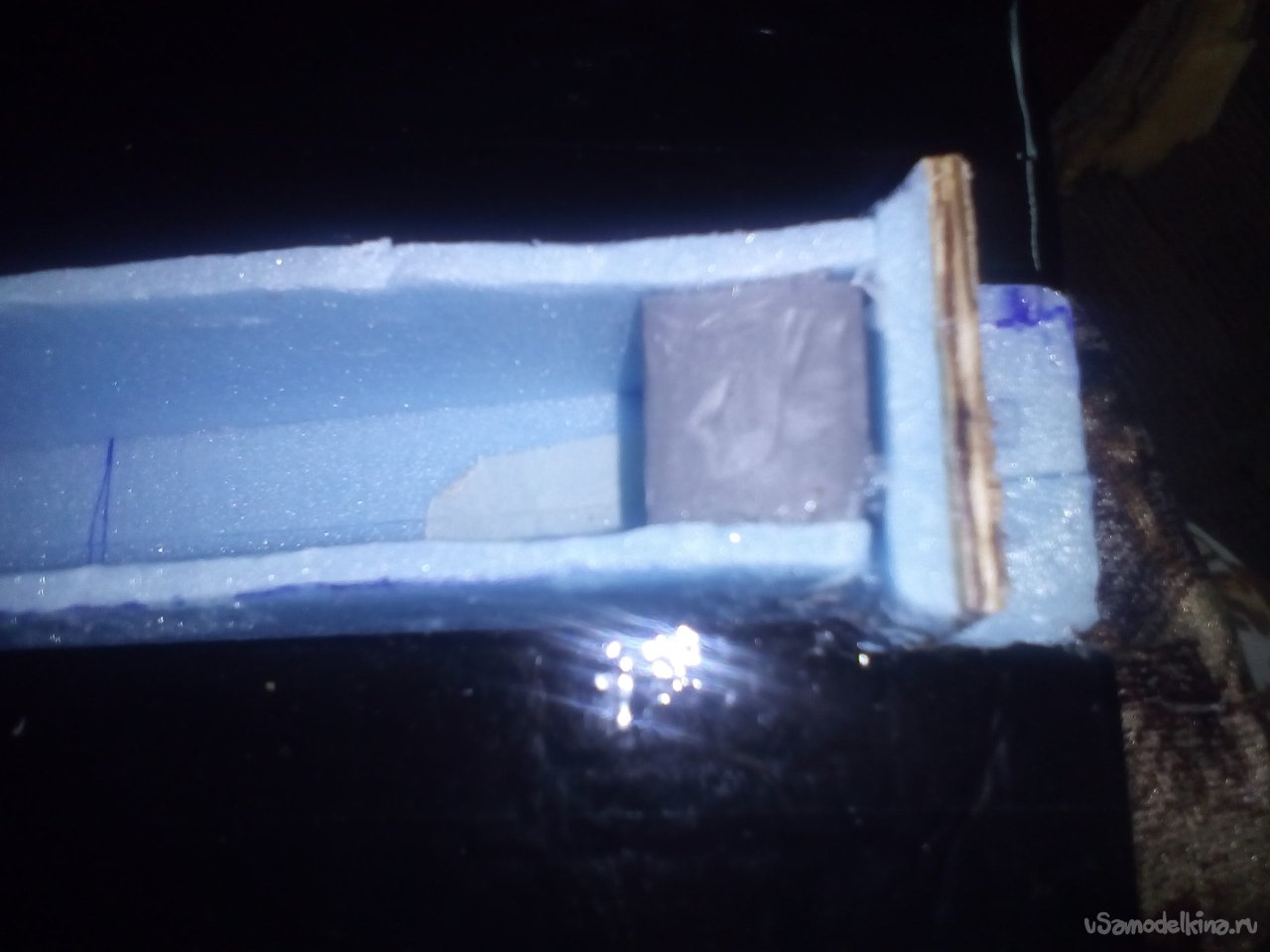

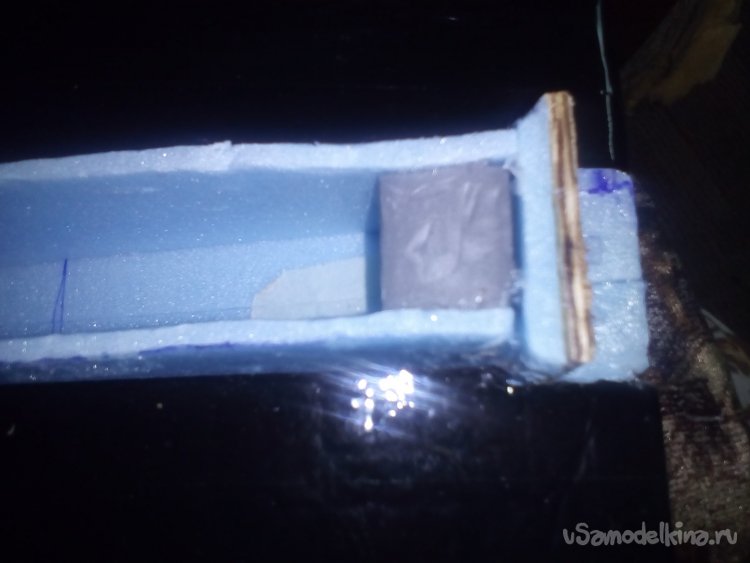

В хвостовой части фюзеляжа вклеил кусочек утеплителя. Толщиной 20 мм, для последующего монтажа мотора.

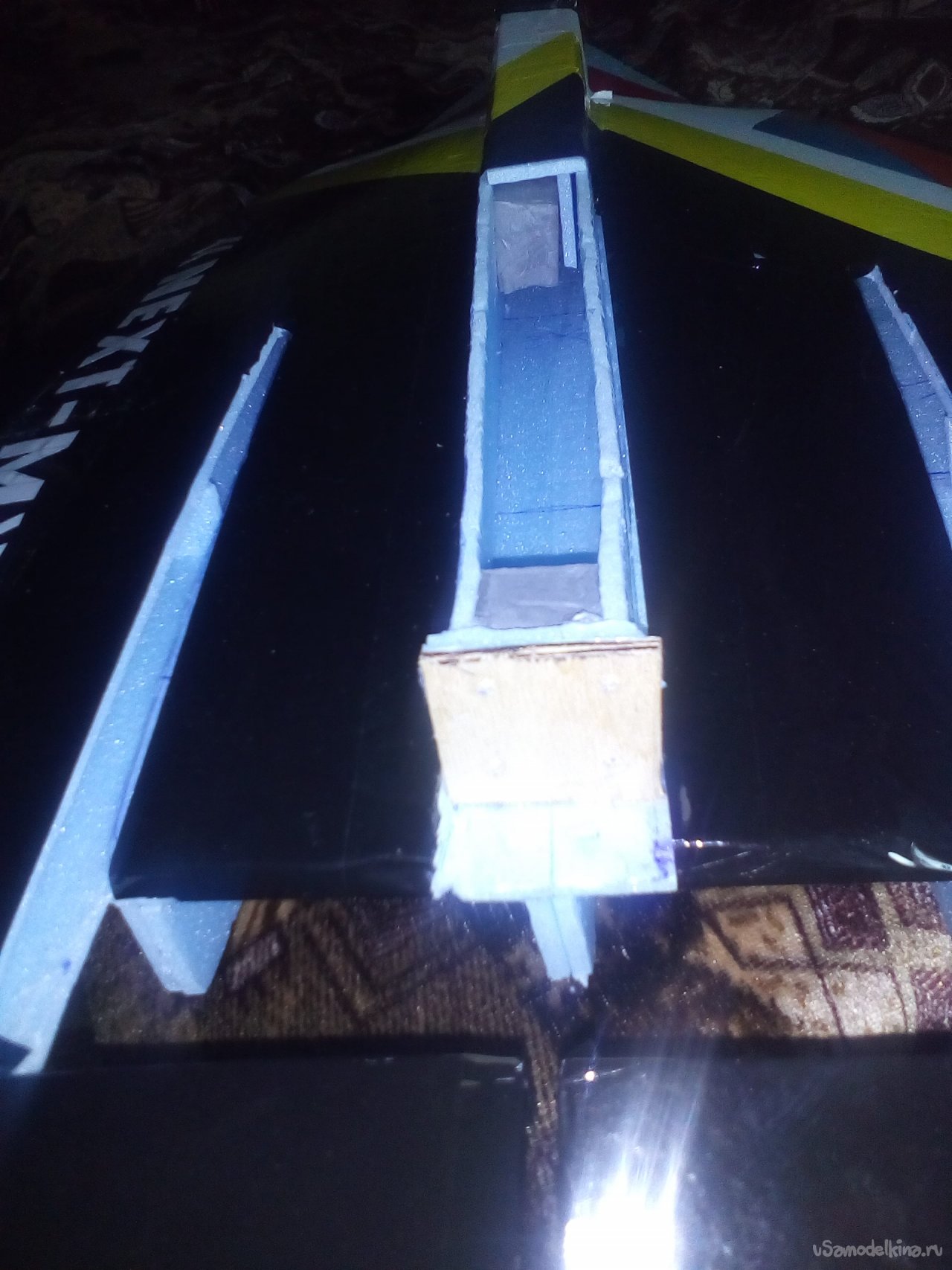

Для крепления мотора вклеил кусочек 3 мм фанеры.

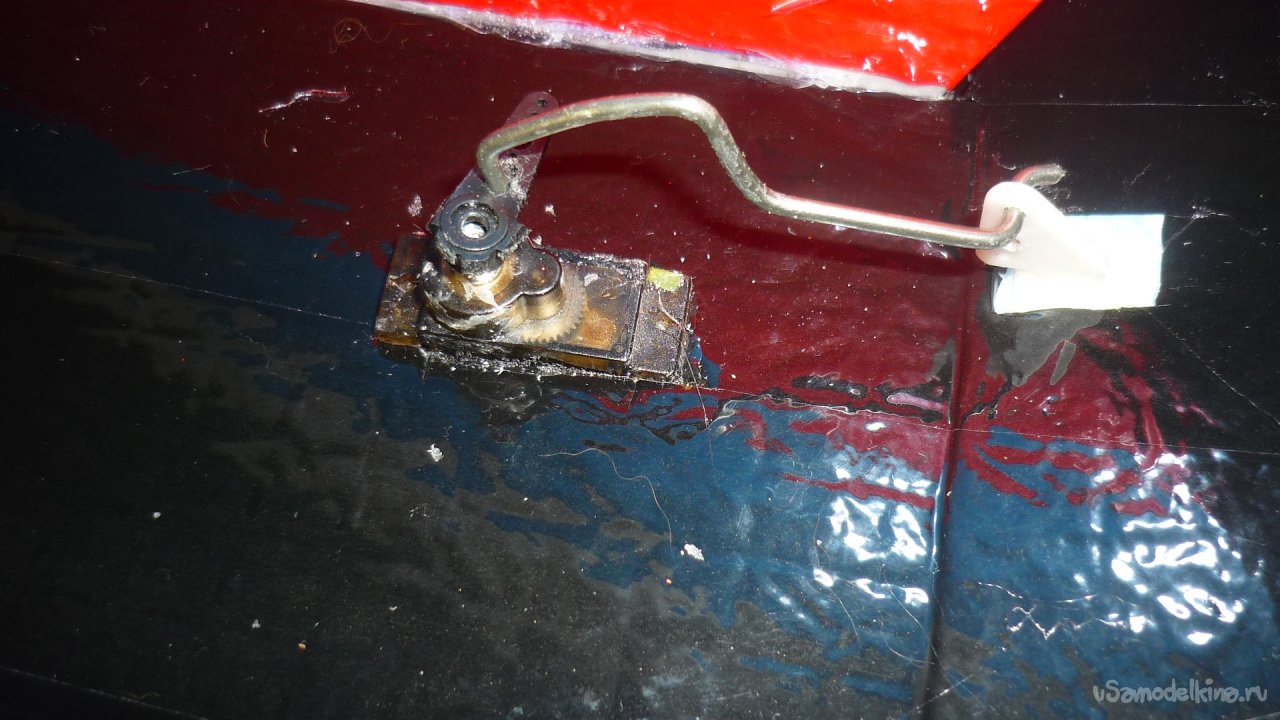

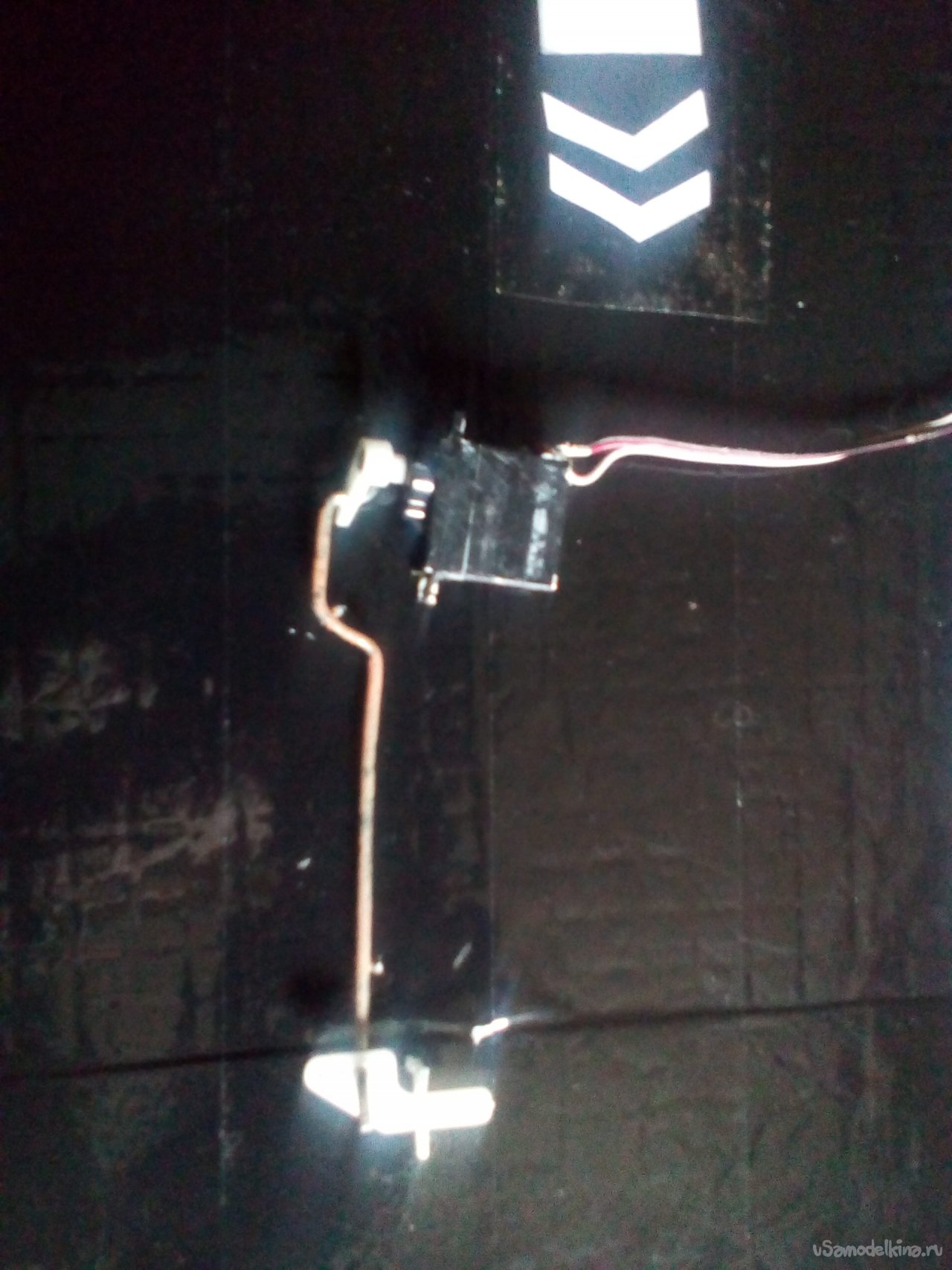

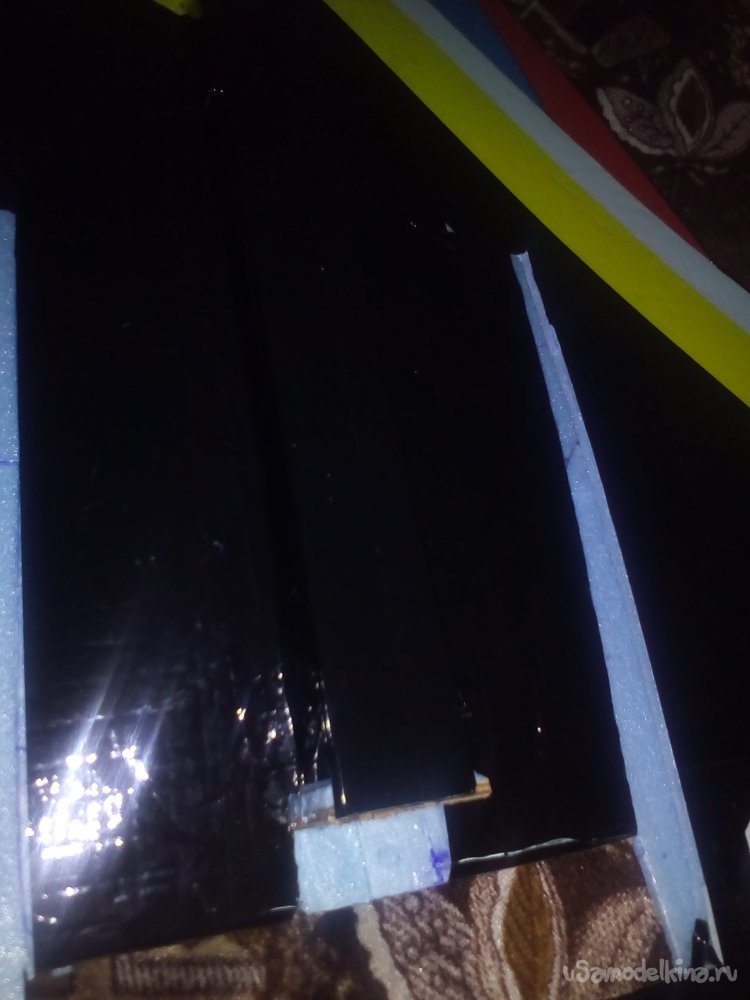

Смонтировал сервомашинки, вклеил кабанчики и подсоединил тяги управления.

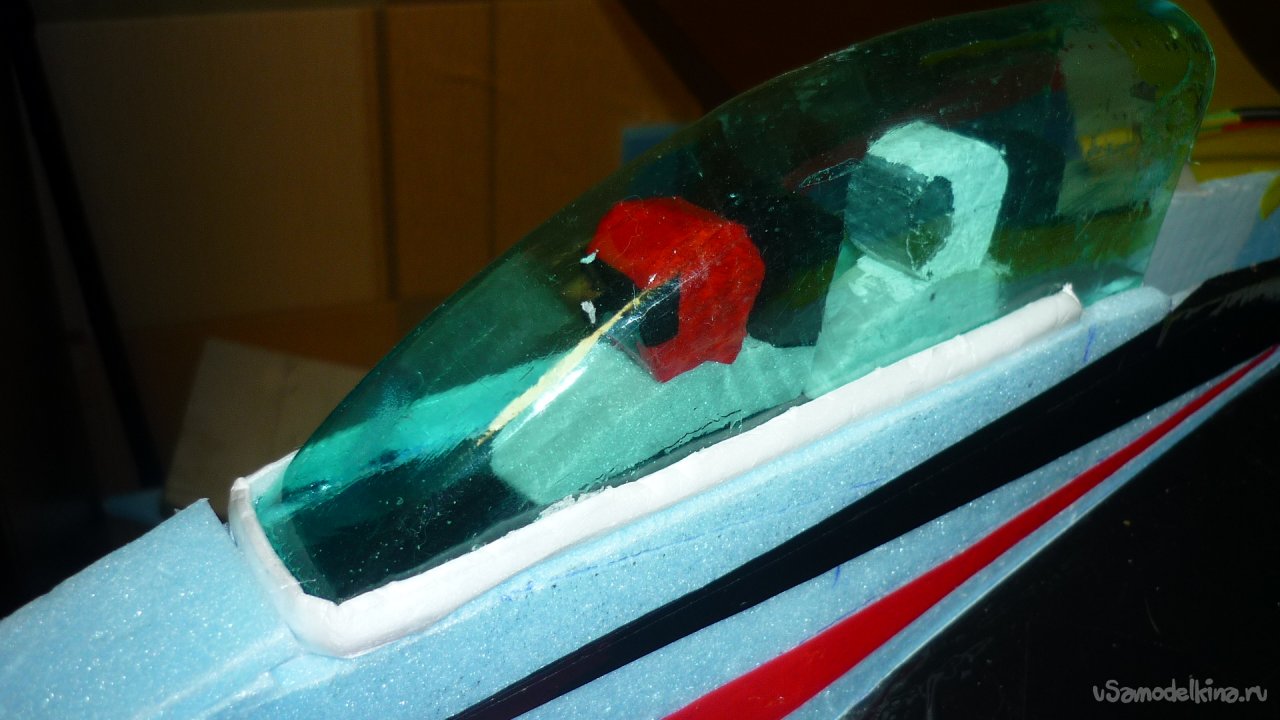

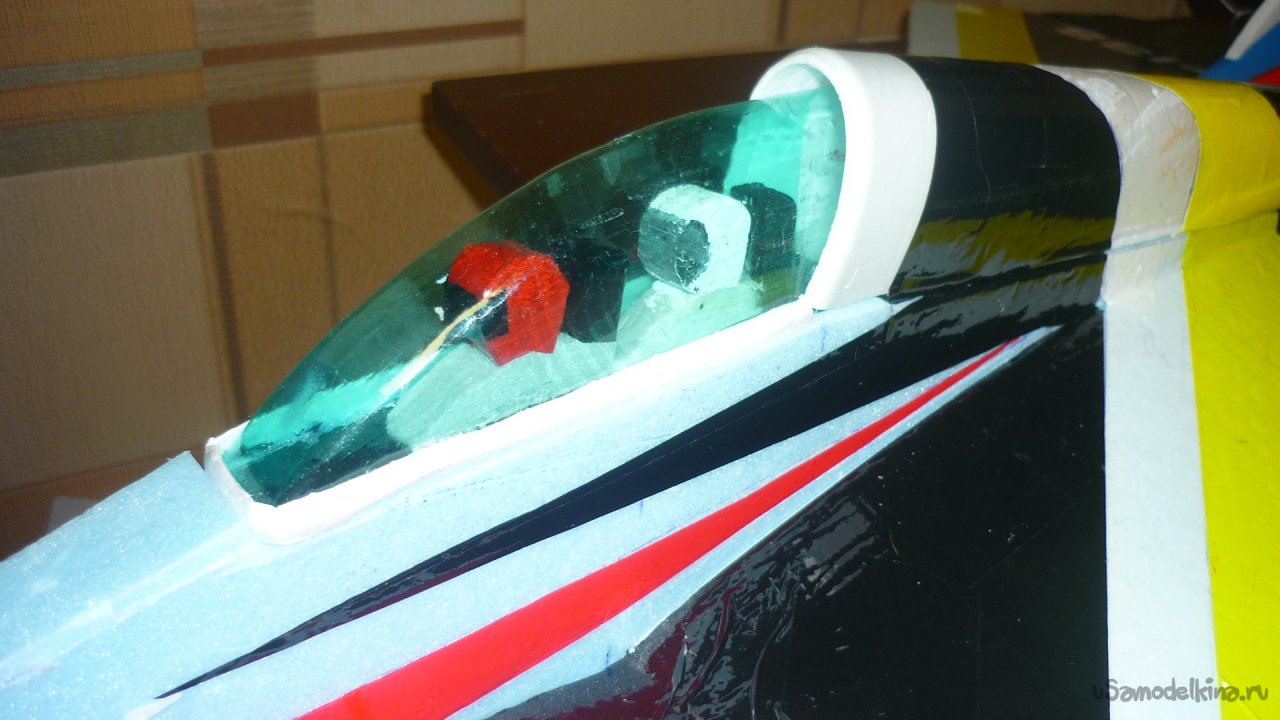

Смонтировал кабину. Остекление сделал из пластиковой бутылки, нагревая её на деревянной болванке.
Фигурки пилотов вырезал из утеплителя, толщиной 20 мм. и раскрасил гуашевыми красками.
Вклеил на свои места кили.
Склеил гаргрот, обтянул цветным скотчем , смонтировал.

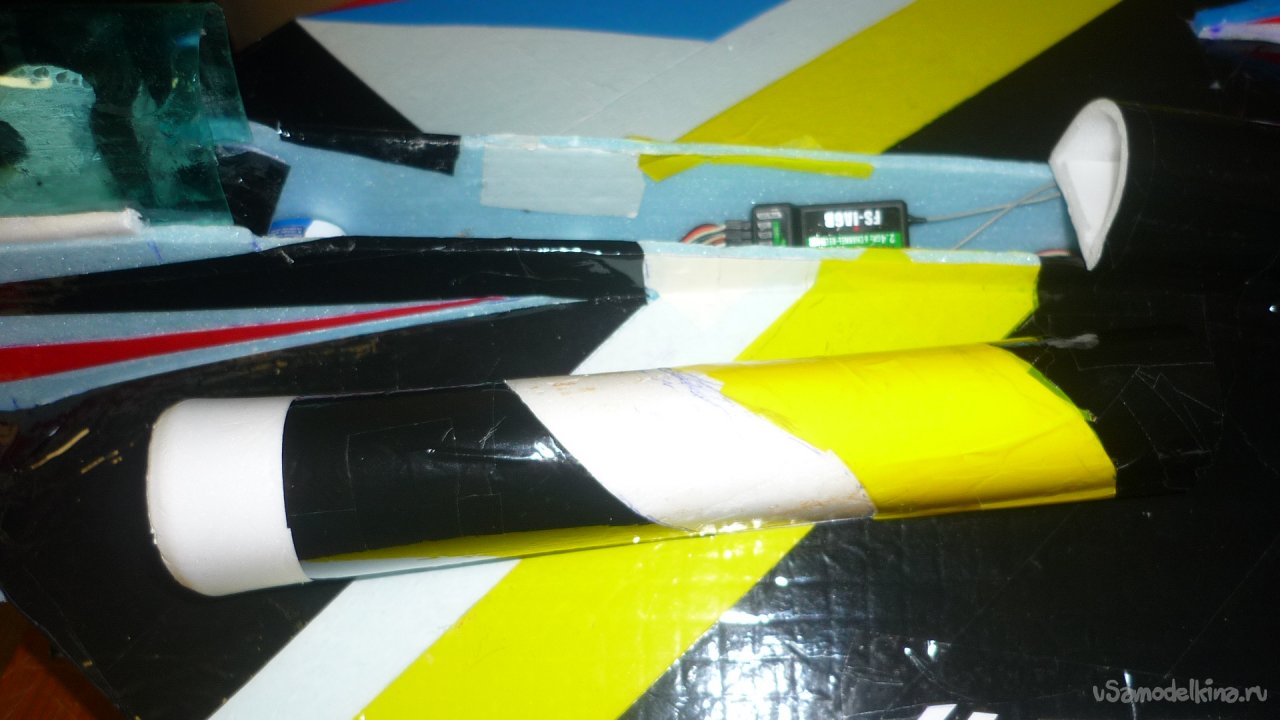

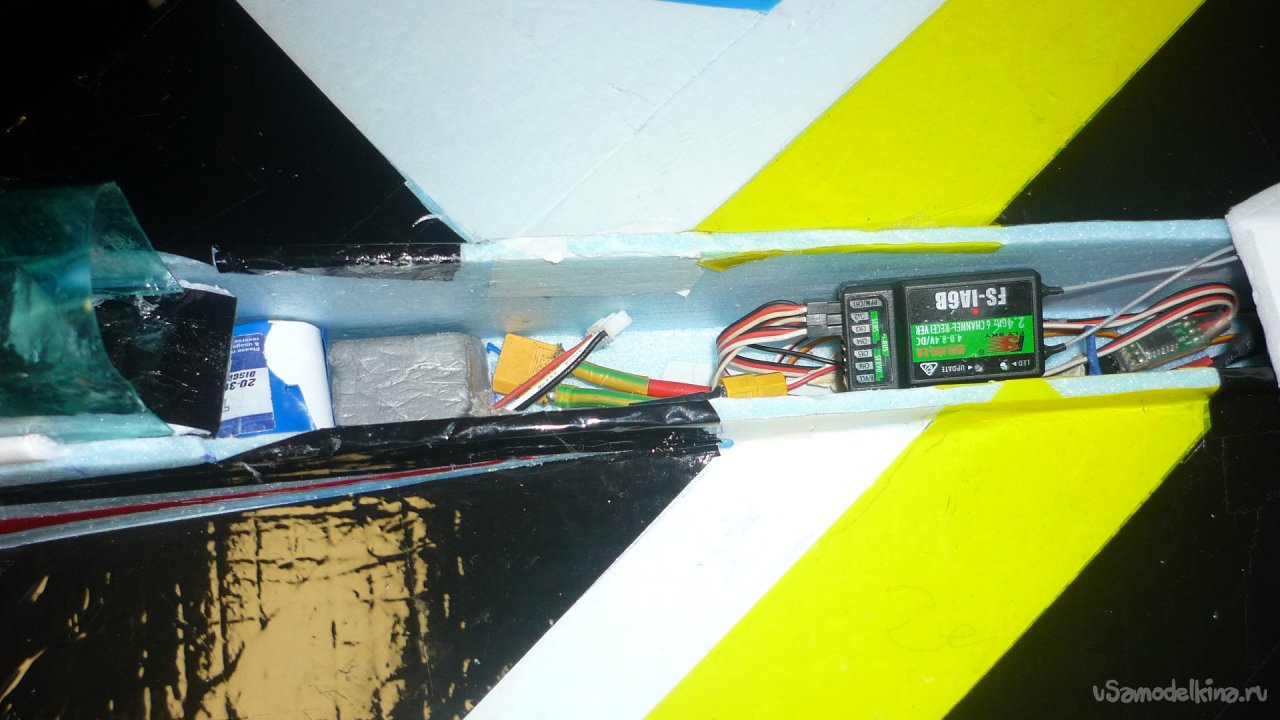

В гаргроте вырезал люк для замены аккумулятора и установки электроники.

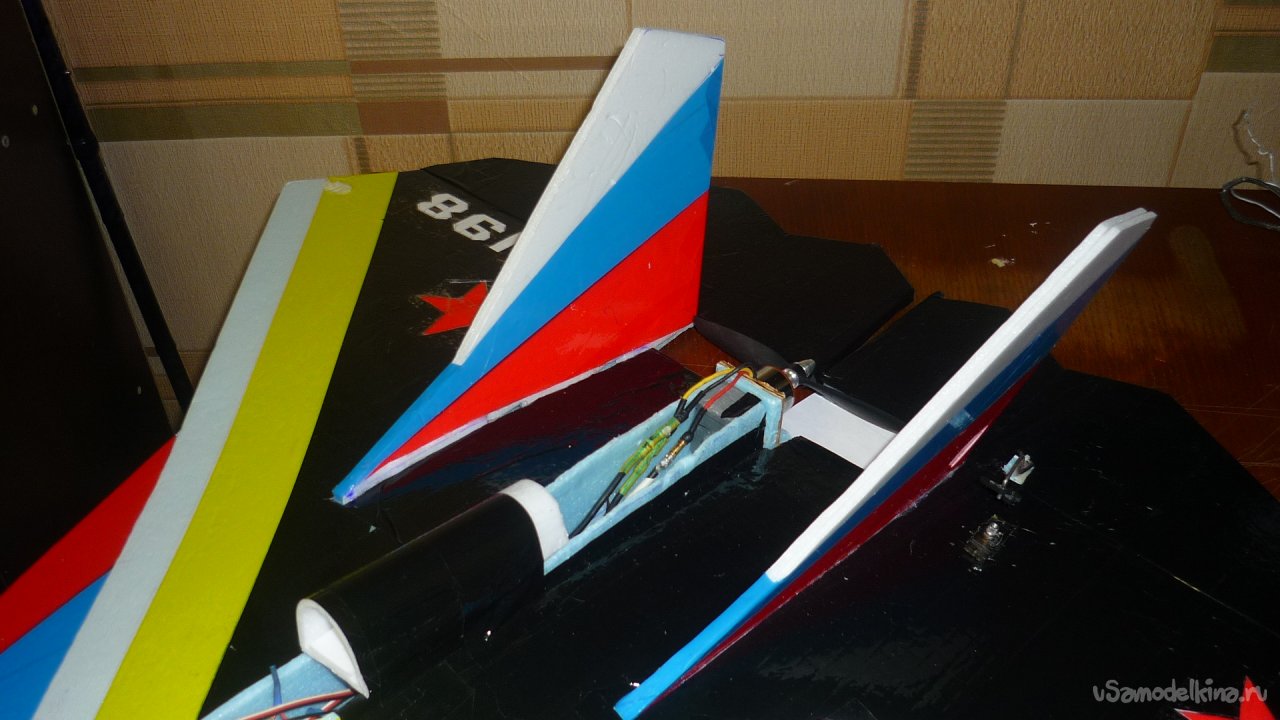

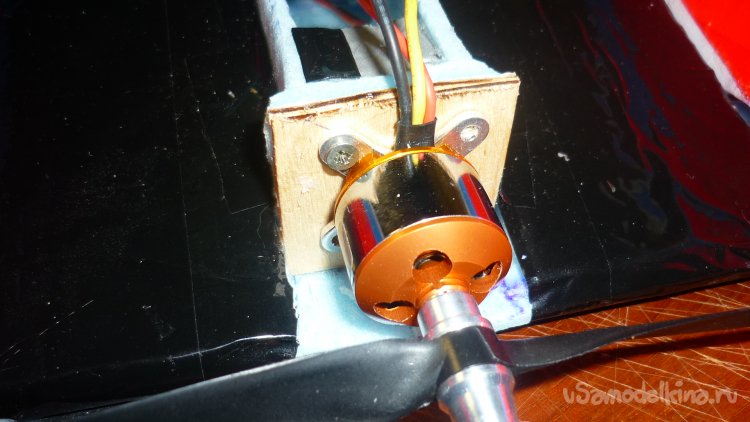

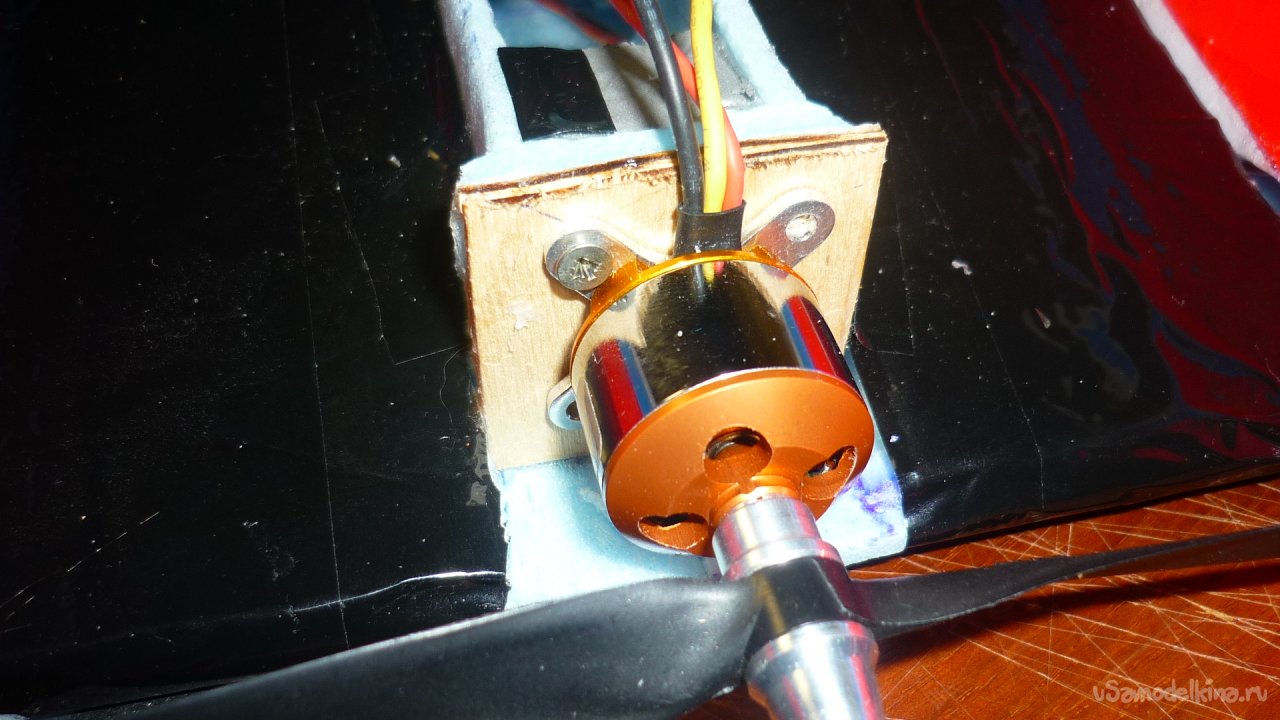

Установил мотор с винтом.

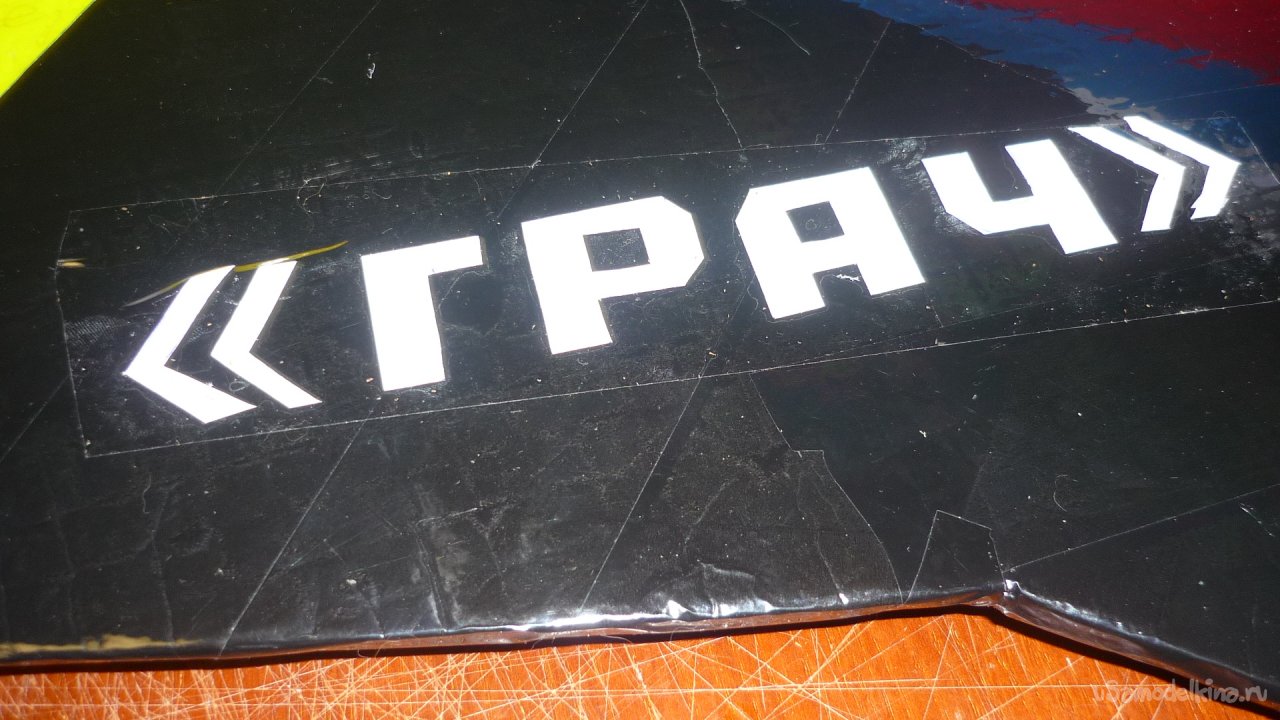

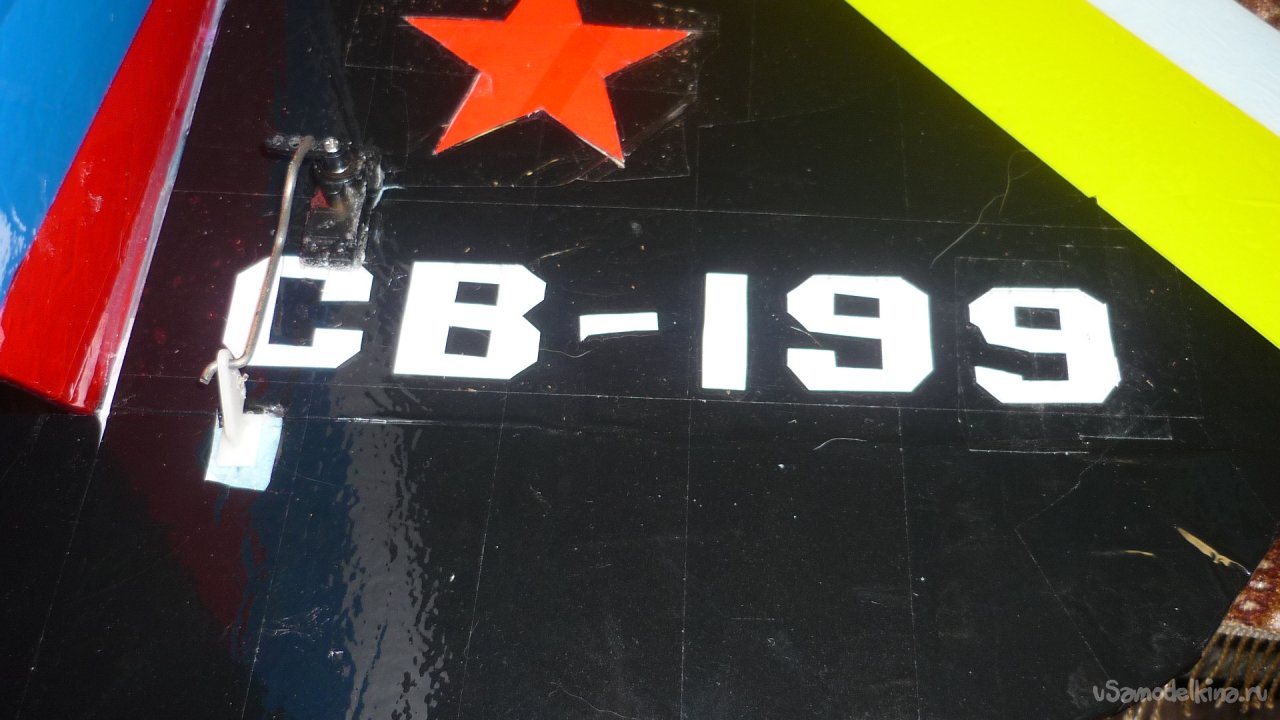

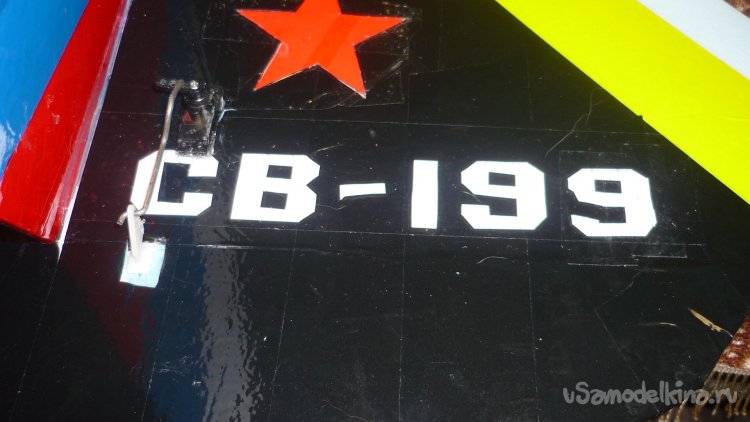

Смонтировал надписи.

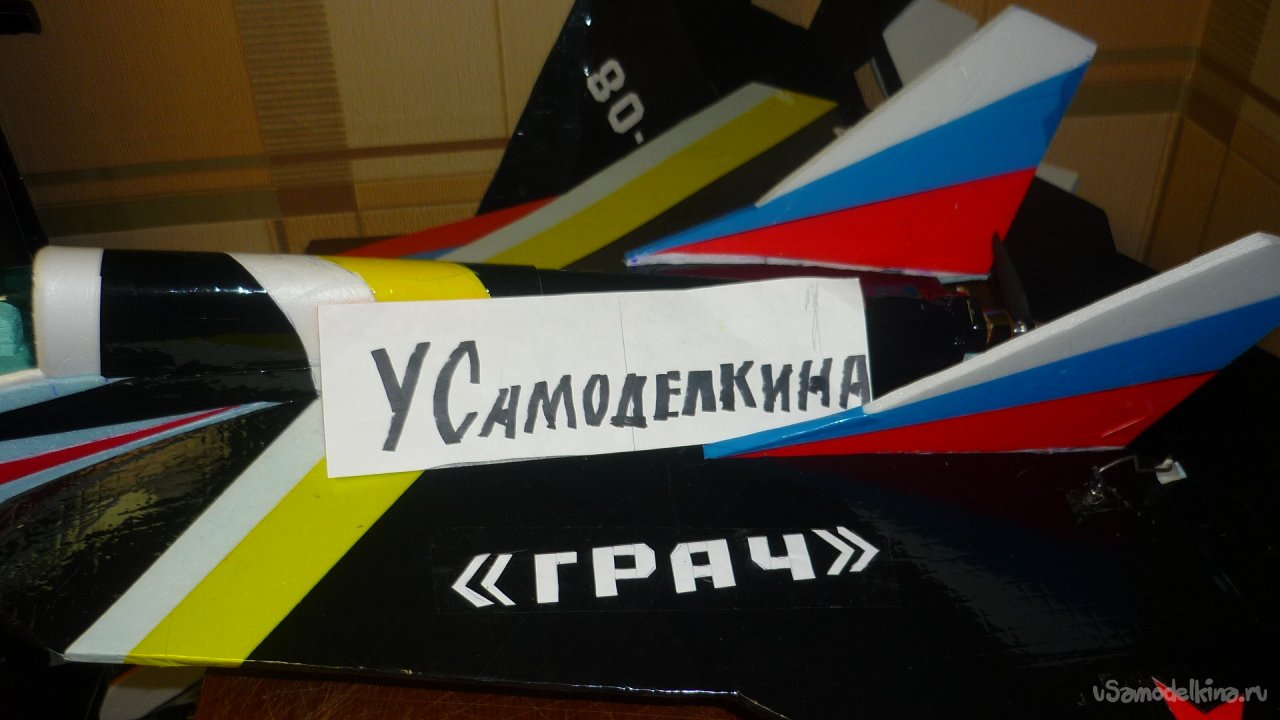

Фотографии для сайта «У Самоделкина».

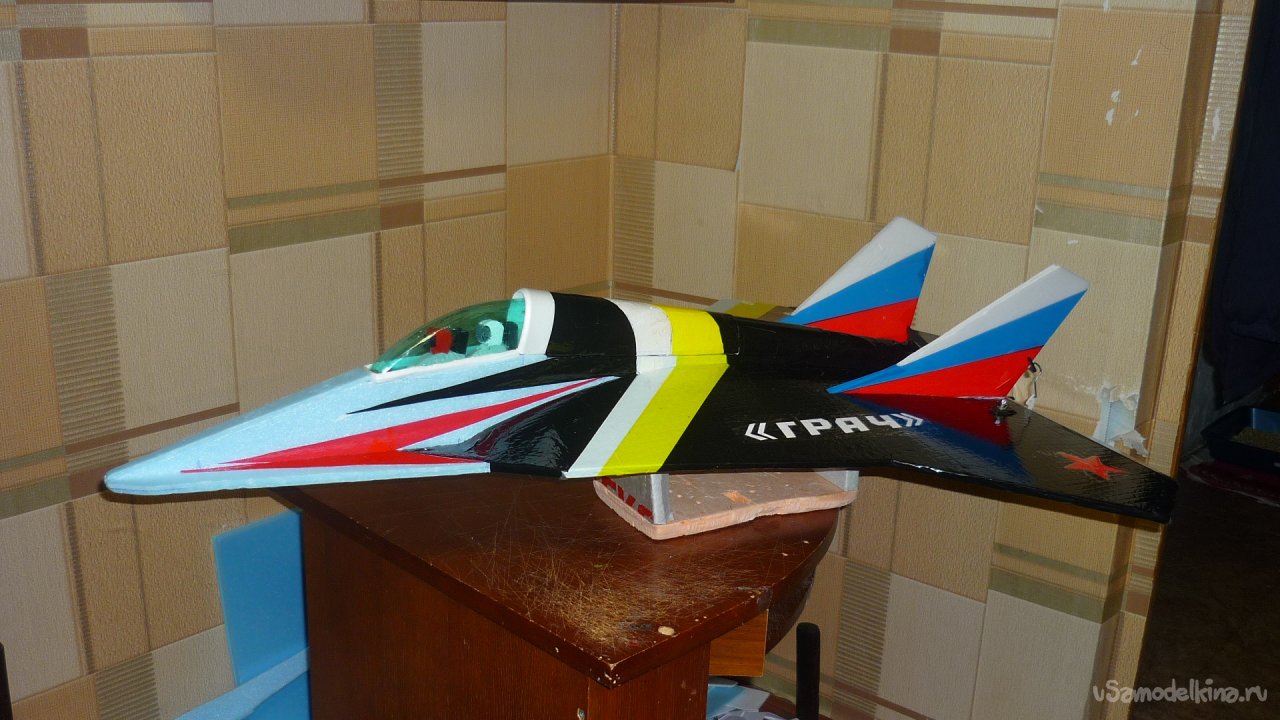

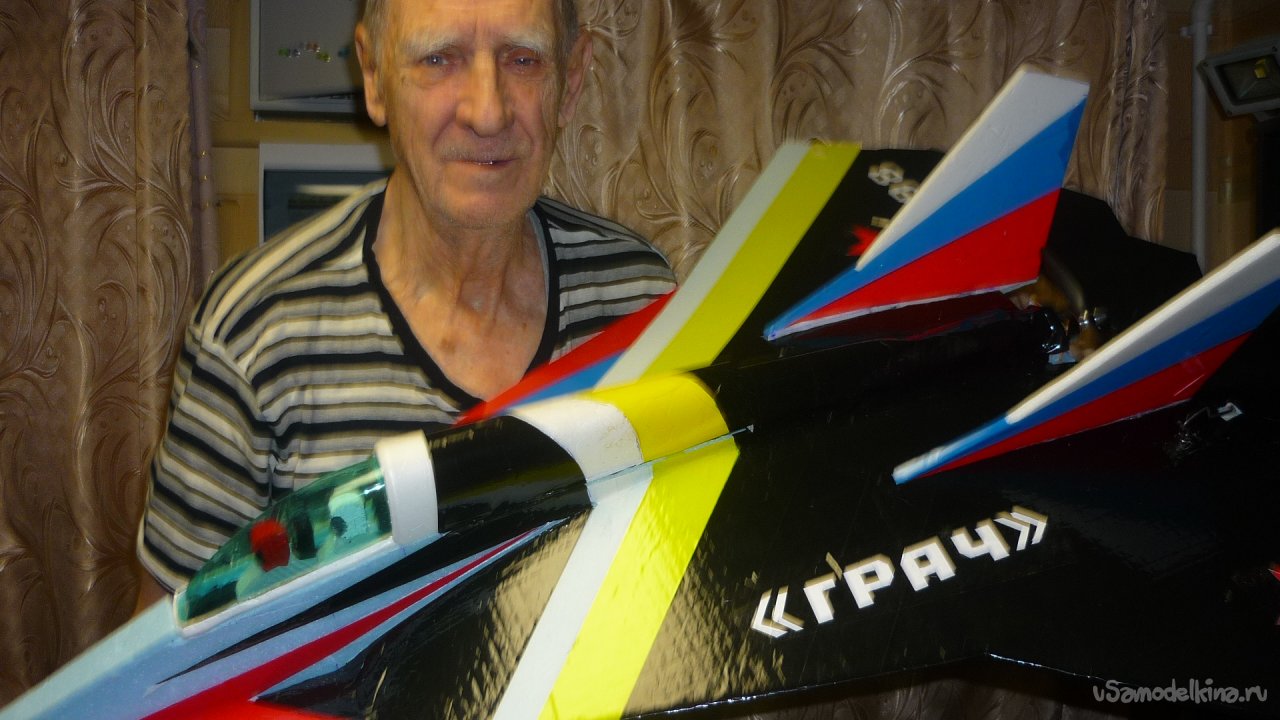

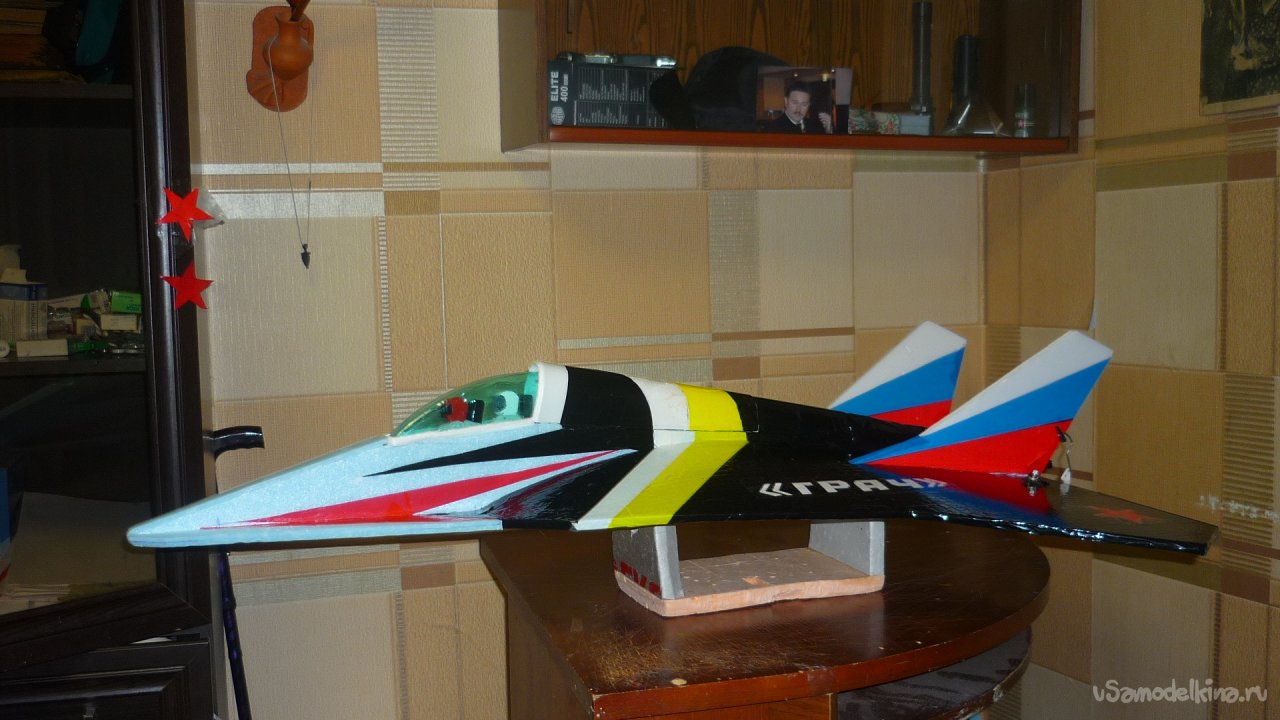

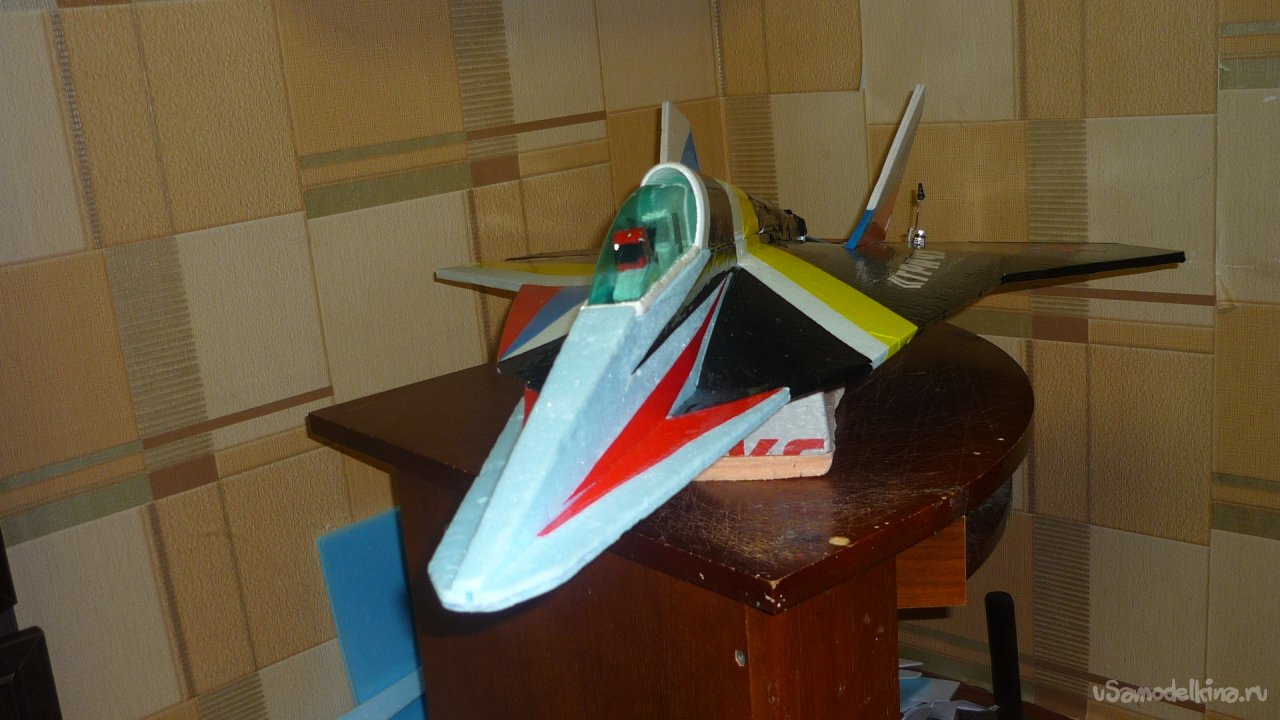

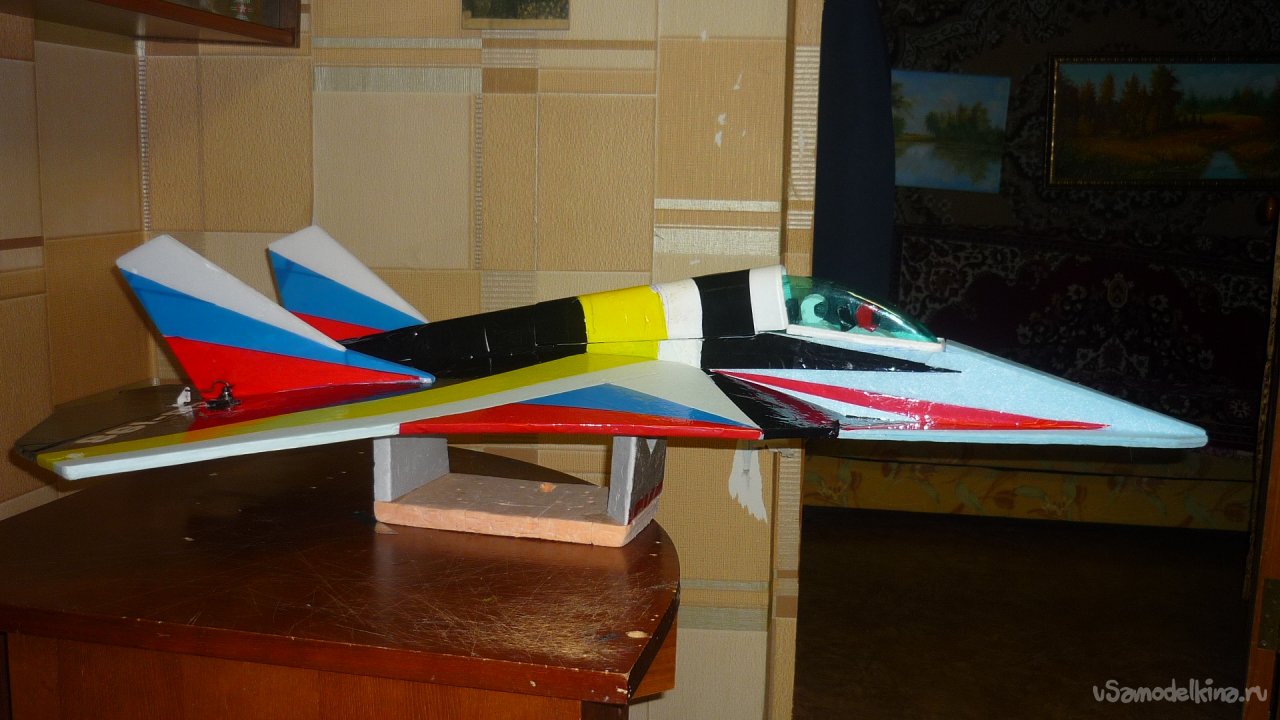

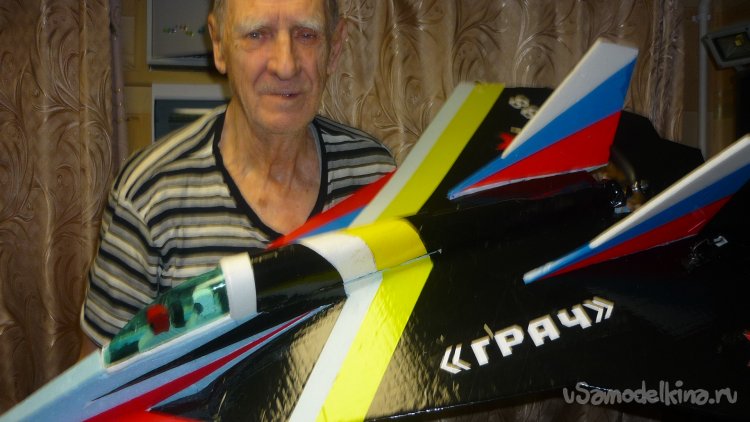

Вот так выглядит готовая авиамодель – «Грач» СВ-199.
Мой рассказ подошёл к концу. Спасибо за внимание.
До свидания, ваш Валериан Самоделкин.
