Здравствуйте, дорогие друзья, время бежит очень быстро, со скоростью, примерно, - 1700 км/ч.
Можете и сами подсчитать, с учётом точного расположения выбранной вами точки на земном шарике… Скорость вращения земли на экваторе равна 40075км/ч.
Уже отпраздновали приход Старого Нового года, ожидаем прихода 23 февраля - Старого Дня Советской Армии и Военно - Морского Флота!
В преддверие этого праздника, захотел создать новую авиамодель. Вспомнил, что давно не строил экраноплан и, вдруг, на глаза попалась вот эта фотография, и я решил вернуться к своей излюбленной теме – экранопланы.

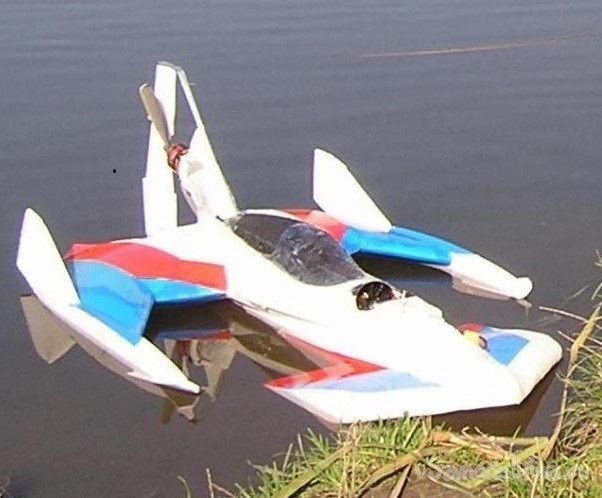

Глядя на эту фотографию у меня возникло впечатление, что плывёт крокодил, и я решил назвать свою будущую модель - «Гена». Да и модель, то будет юбилейной – 200 –той!
И так «Гена» СВ – 200….- красиво!
Строить буду из подложки под ламинат «AXTON» р с размерами 800 х 500 х 5 мм.
Клеить буду полимерным, универсальным, влагостойким клеем «Русский Титан».
Чертежей никаких нет, но мне не привыкать, создавать модели без них. За основу взял размах модели – 700 мм.
От этого размера, начал рассчитывать все остальные размеры деталей конструкции авиамодели – полная импровизация.
Модель создаю вот под такую электронику.
Мотор – 2212 2450 Kv.
Винт – 6 х 4 Е
Регулятор – 60 А.
Сервомашинки – MG90S

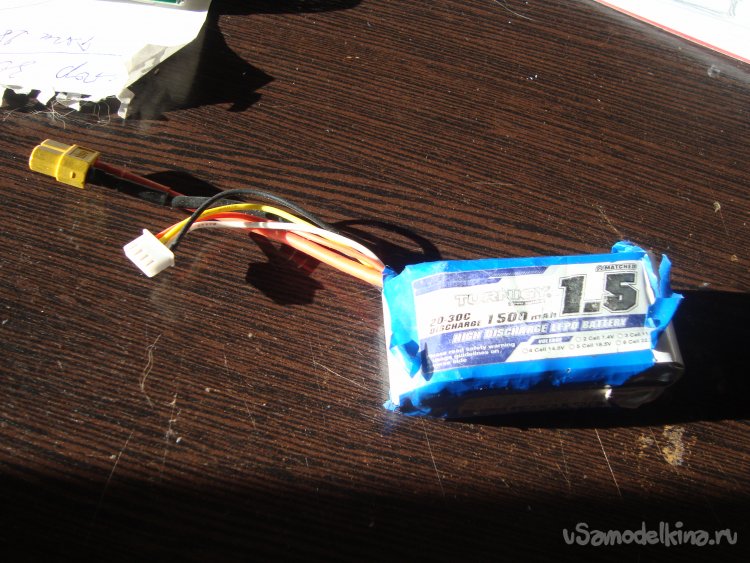

Аккумулятор – 1500 мAh.
Главный помощник и консультант в ожидании начала работы.

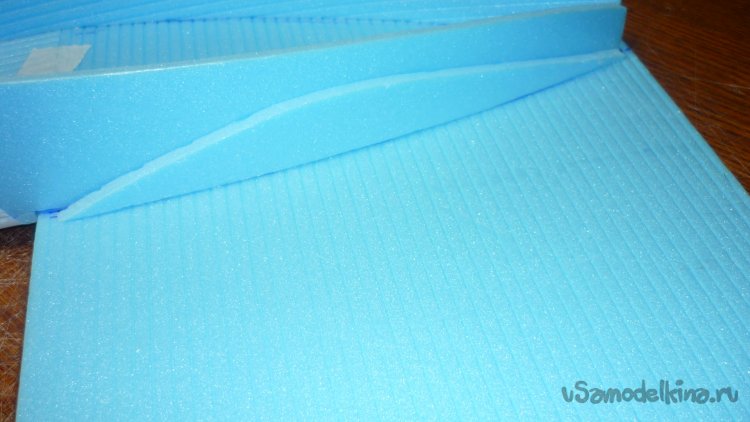

Начал работу с разметки и вырезания деталей для поплавков.

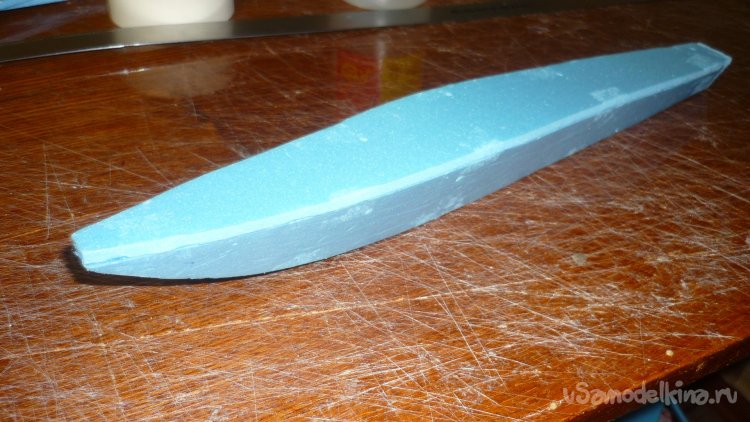

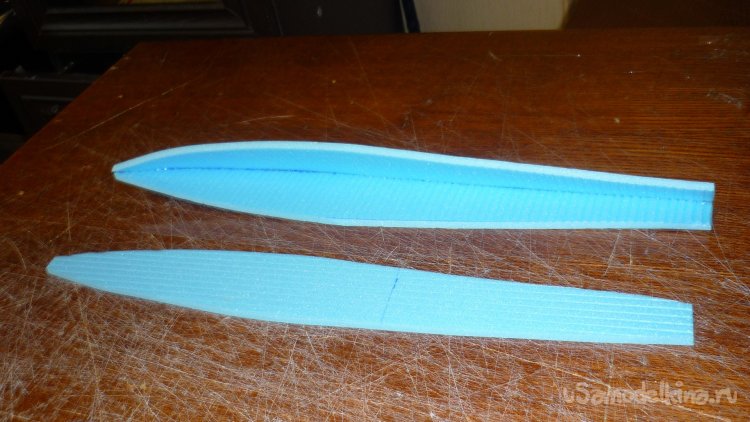

Склеил поплавки

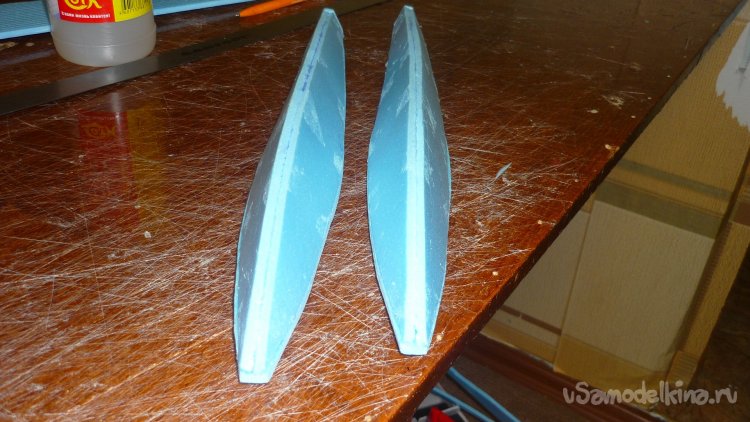

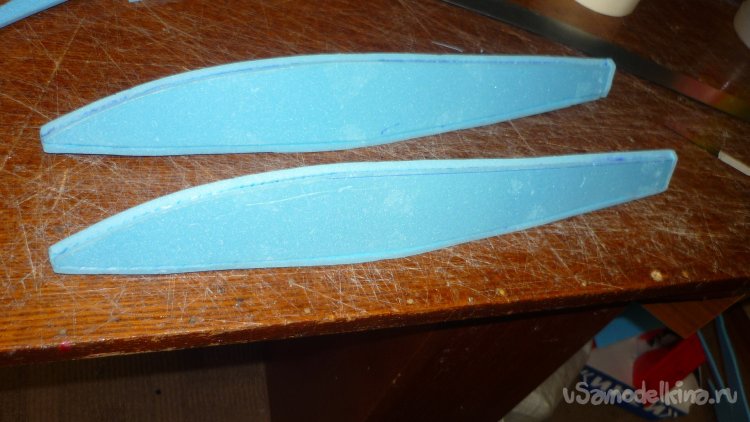

Очень даже симпатичные, аккуратненькие поплавочки получились.

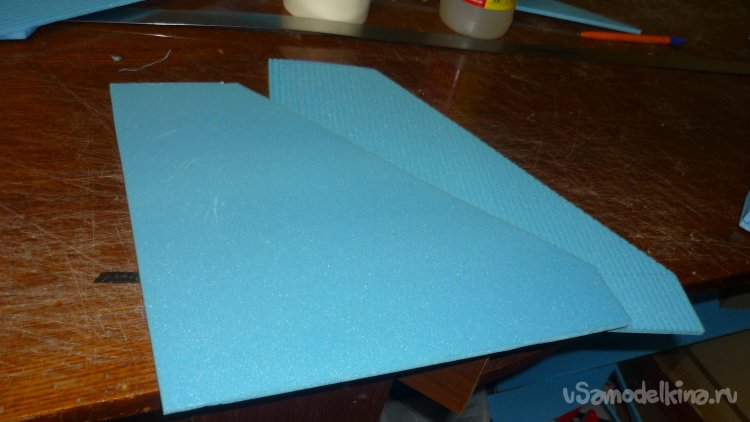

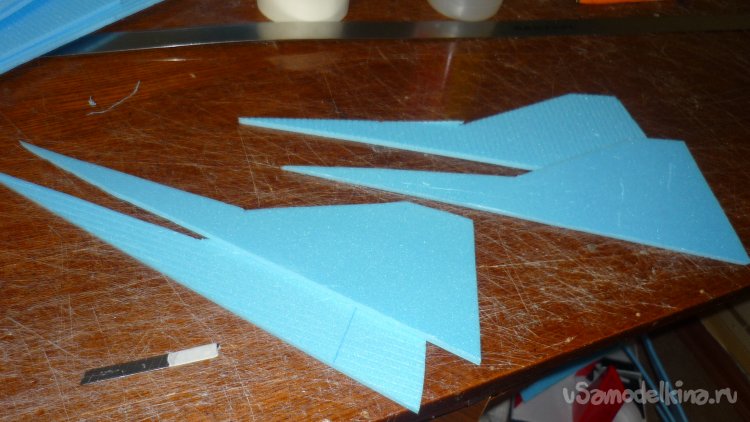

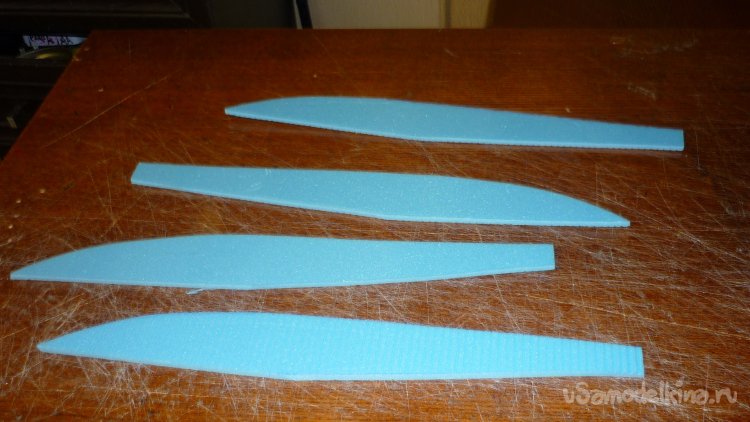

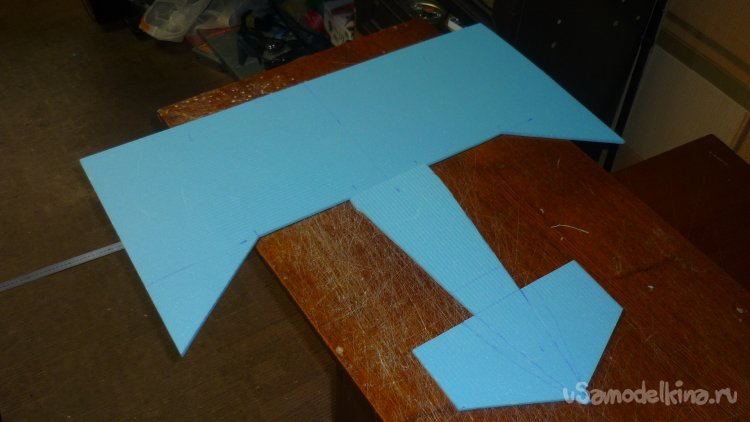

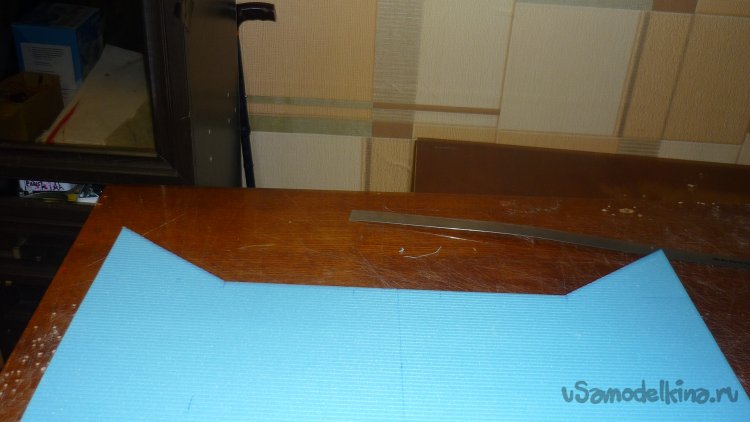

Вырезал заготовку для нижней обшивки крыльев.

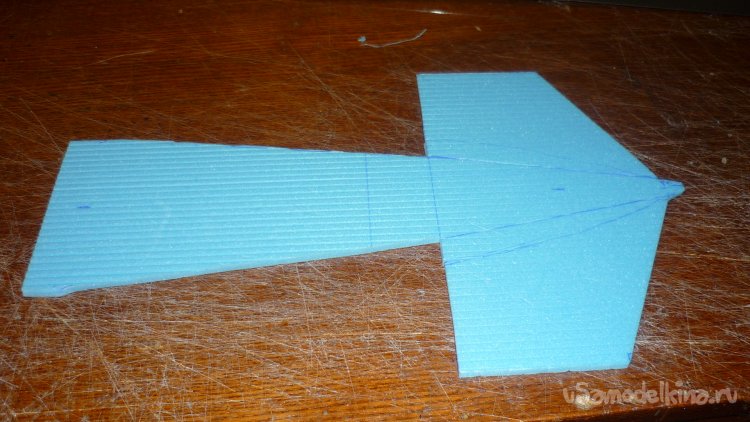

А это заготовка средней, горизонтальной перегородки фюзеляжа.
Пока вырезаю все детали конструкции модели.

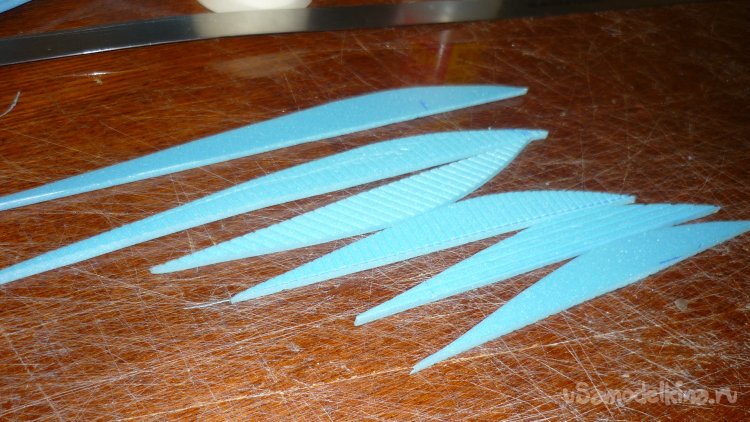

Это заготовки корневых и концевых нервюр.

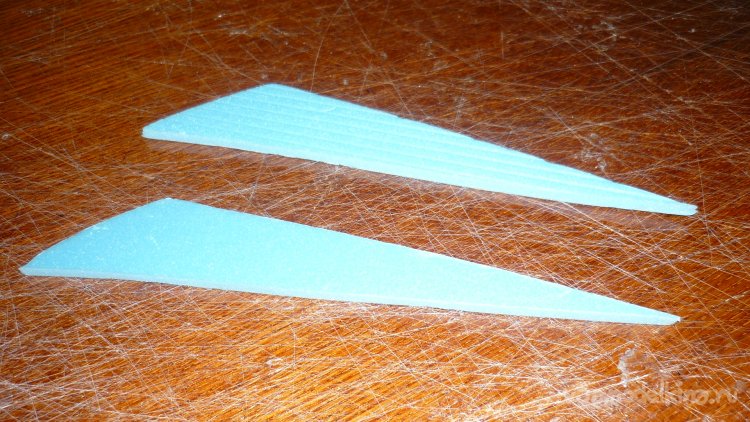

Вырезал заготовки для малых, боковых килей. Склеиваются в два слоя.

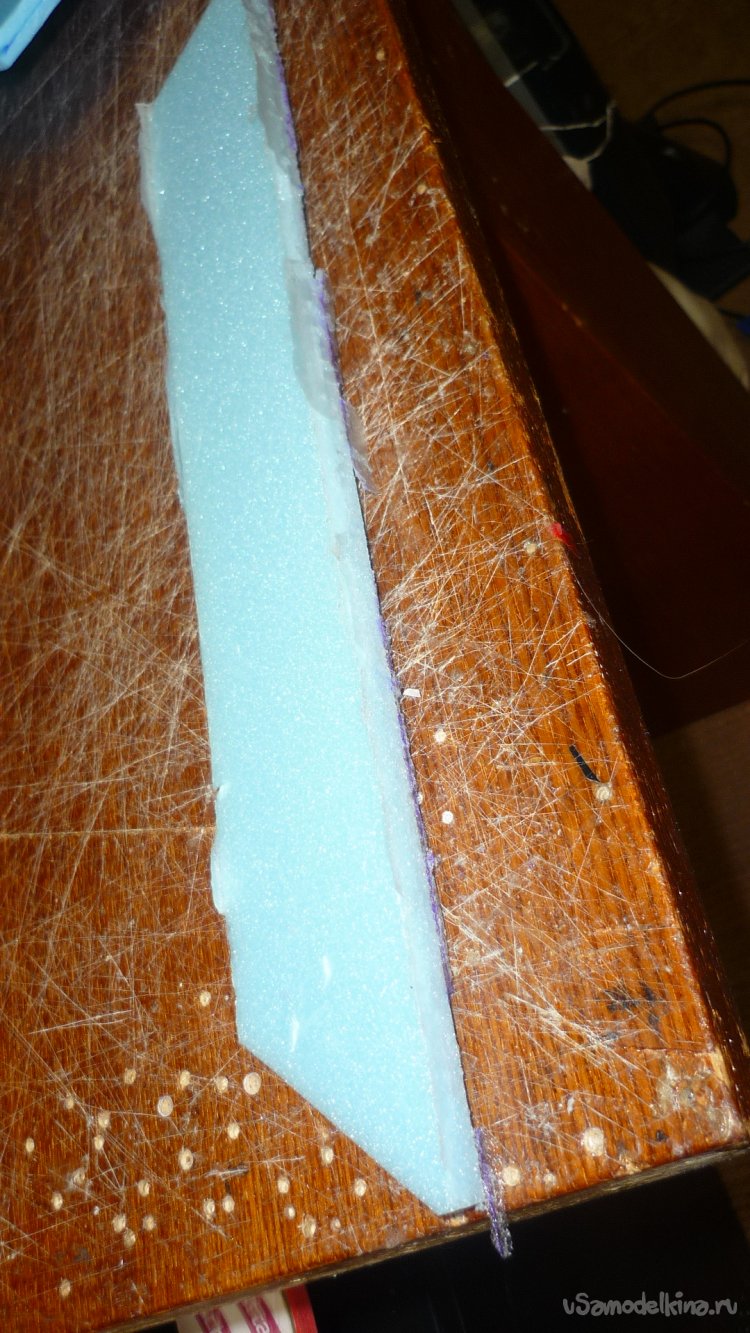

Вырезал заготовки основного, центрального киля, на котором в дальнейшем планирую монтировать мотор с винтом.

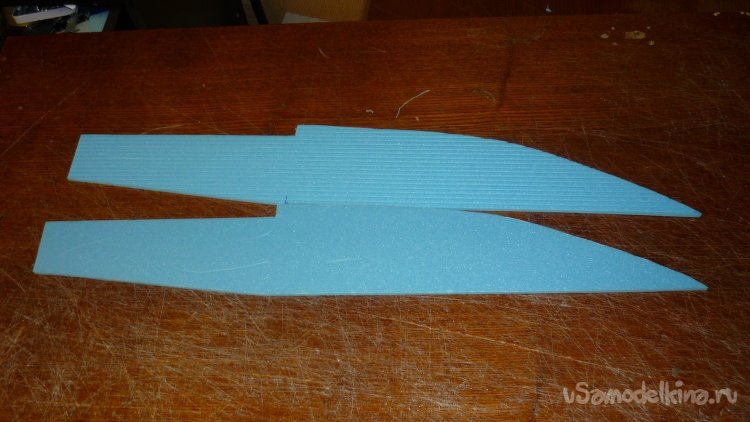

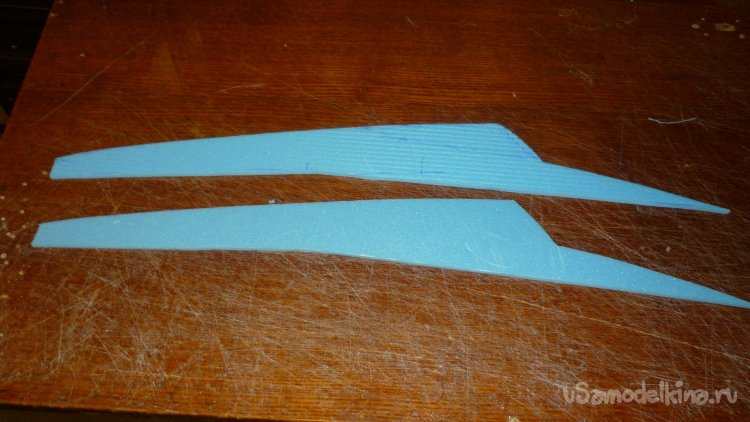

Заготовки верхних, боковых стенок фюзеляжа.
А это заготовки нижних, боковых стенок фюзеляжа.
Приступаю к монтажу крыла.

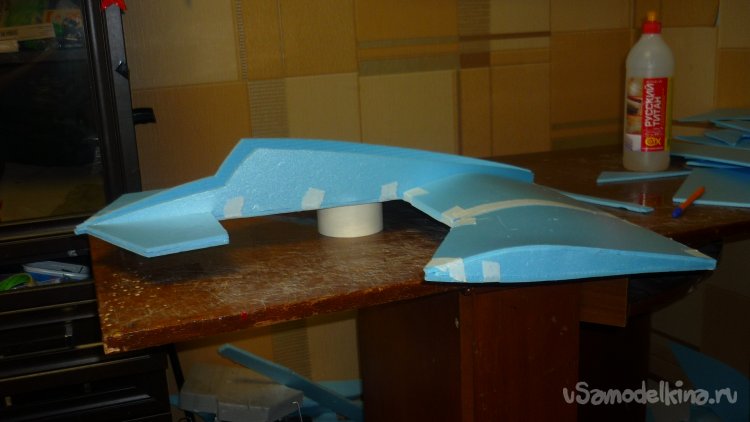

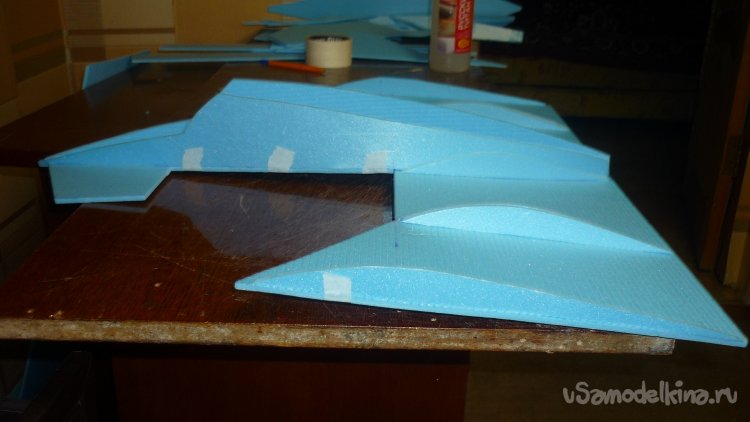

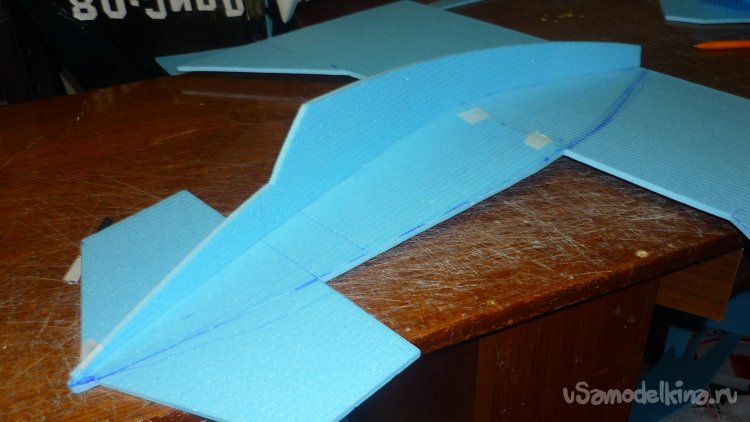

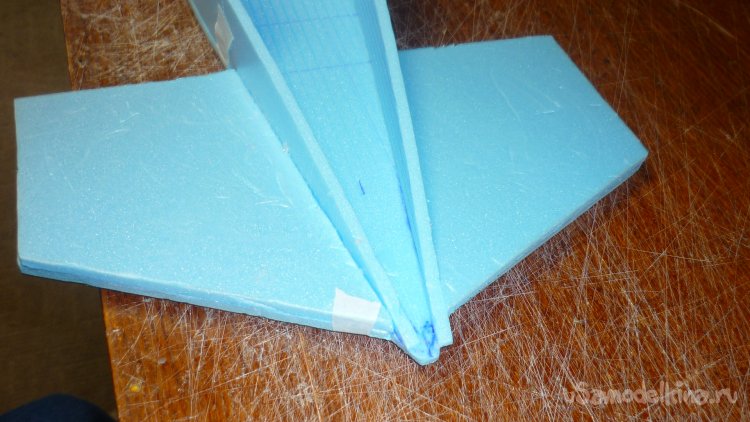

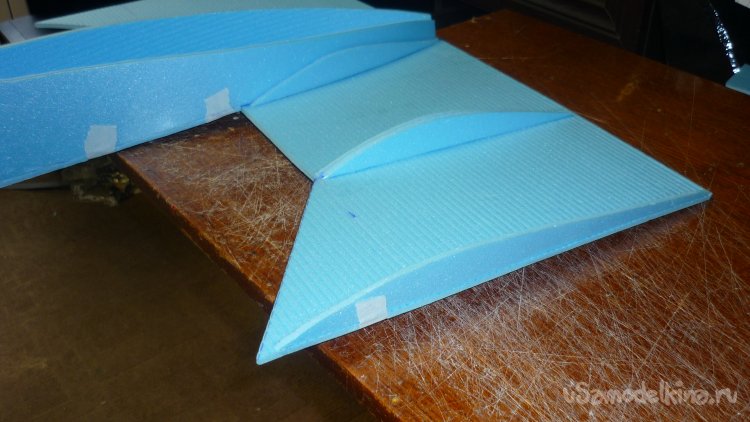

Соединяю под углом, нижнюю обшивку крыла с горизонтальной , центральной перегородкой фюзеляжа.

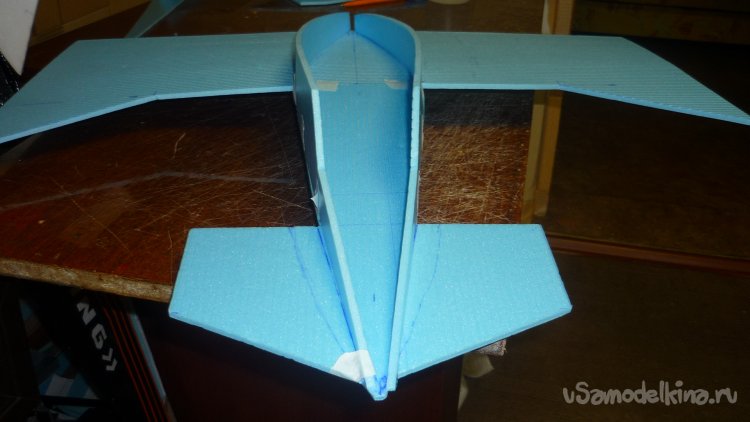

Вклеиваю правую верхнюю боковую стенку фюзеляжа.

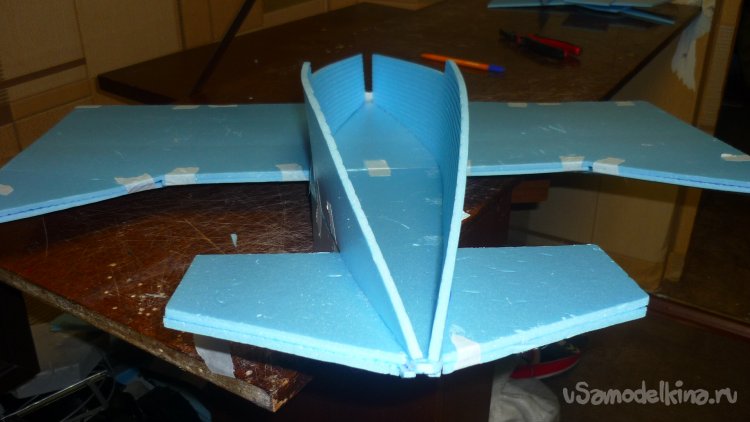

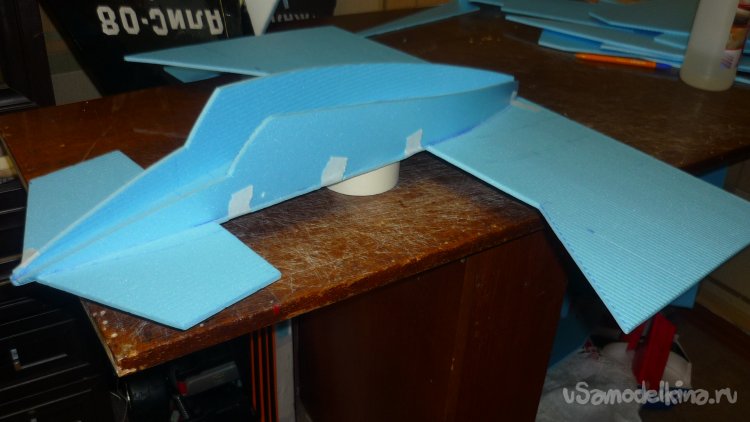

Вклеиваю левую стенку фюзеляжа..

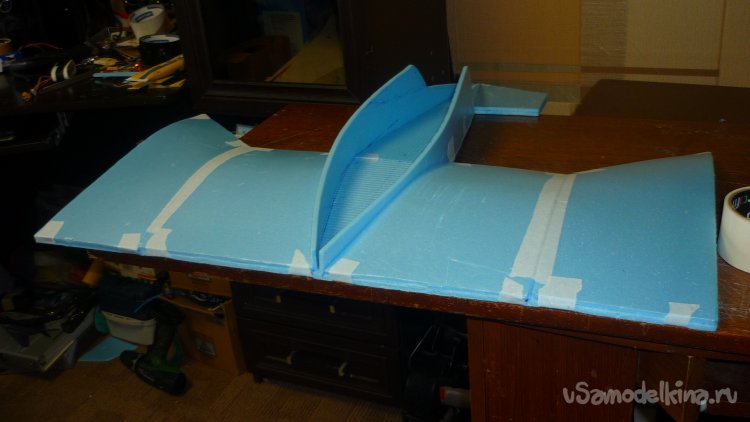

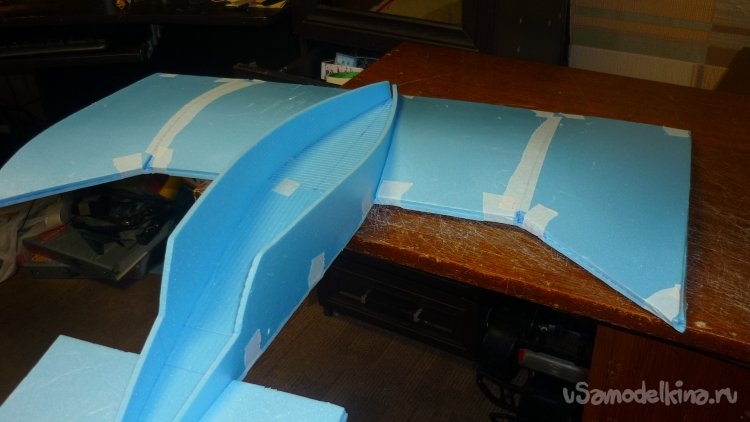

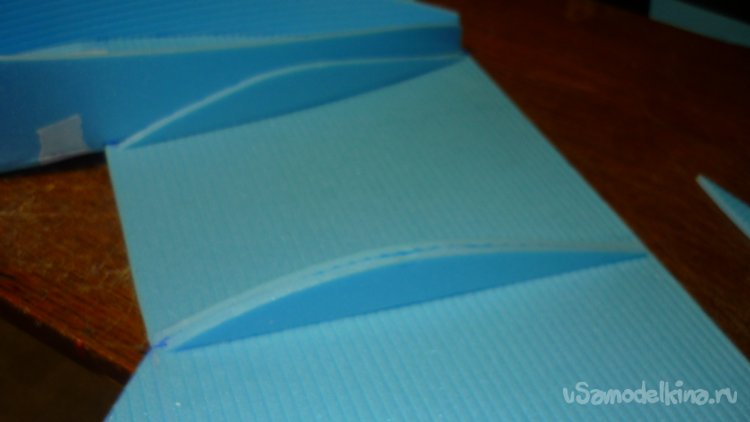

Вклеиваю корневые и концевые нервюры. Подготавливаю место для монтажа внешней обшивки крыла.
Монтирую второй слой на ПГО.
Размечаю, примериваю заготовки для средней, внешней обшивки крыла.

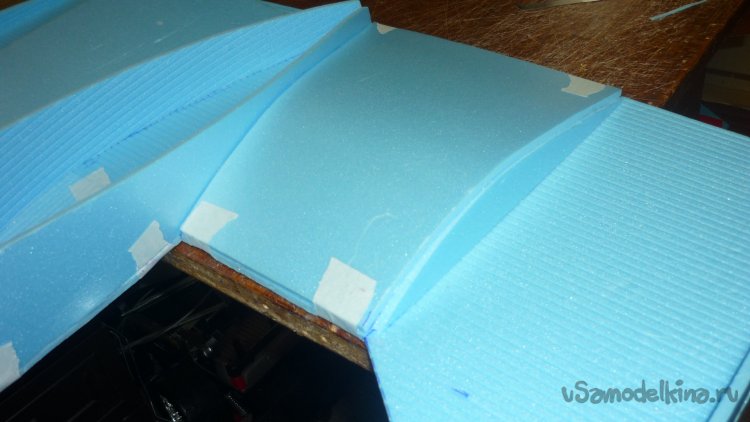

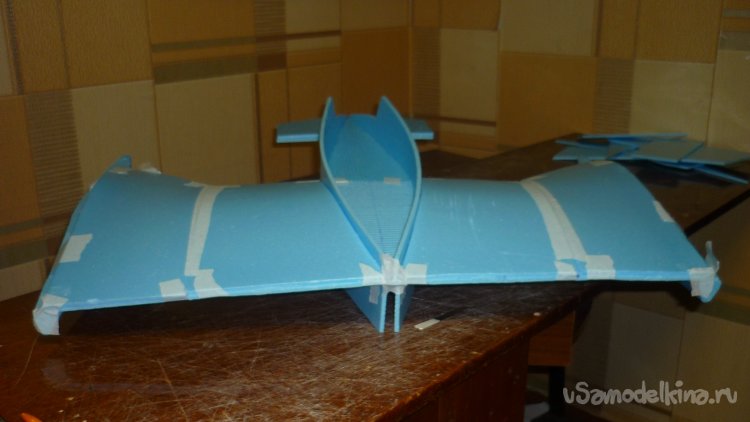

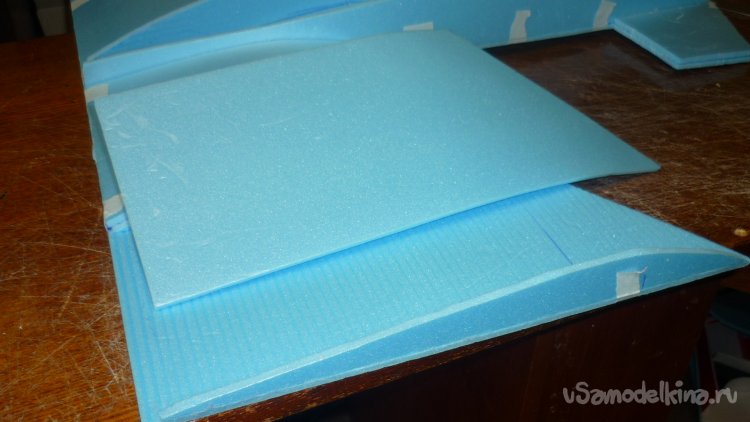

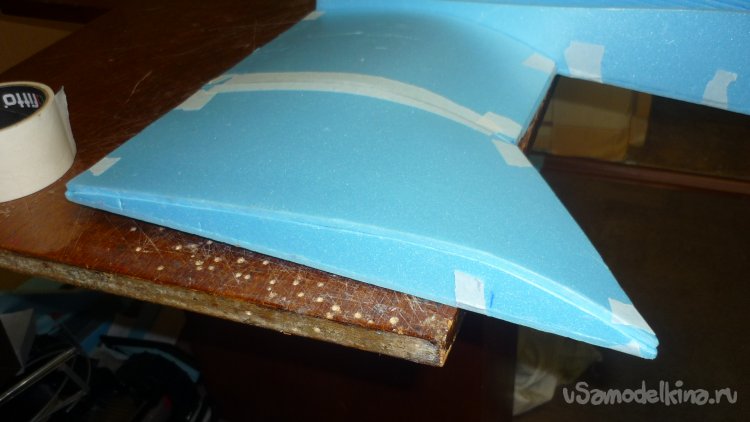

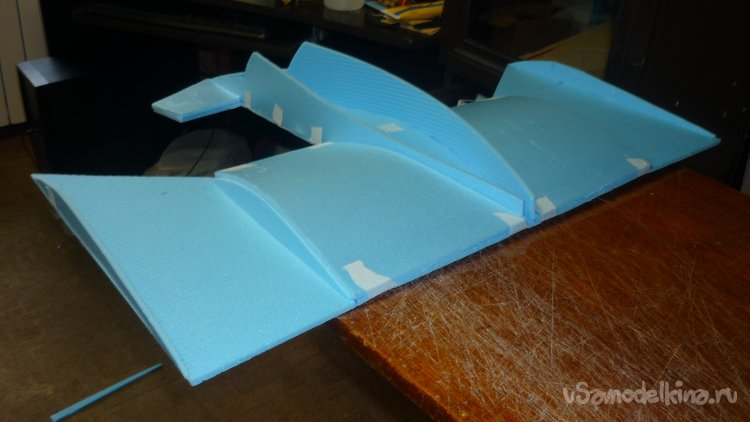

Монтирую внешнюю обшивку средней части крыла

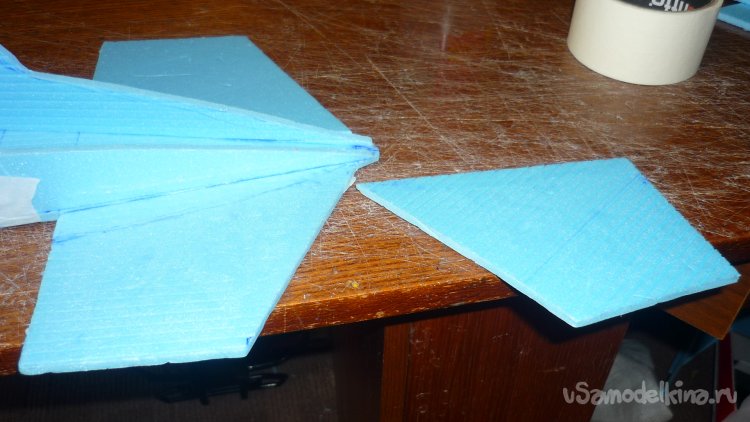

Выкраиваю и подгоняю заготовки для концевых внешних обшивок крыла.

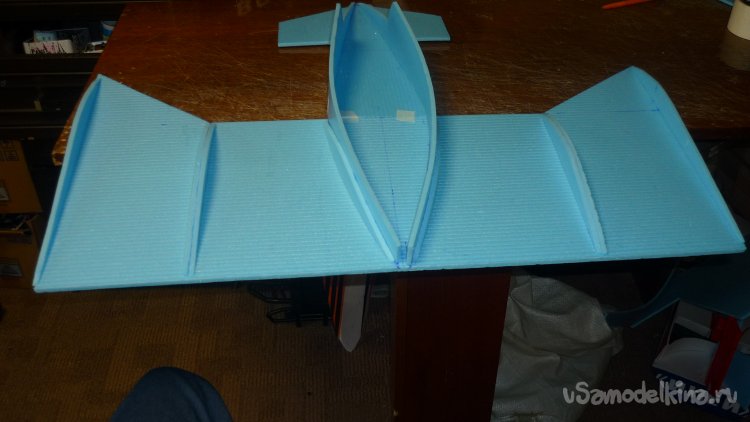

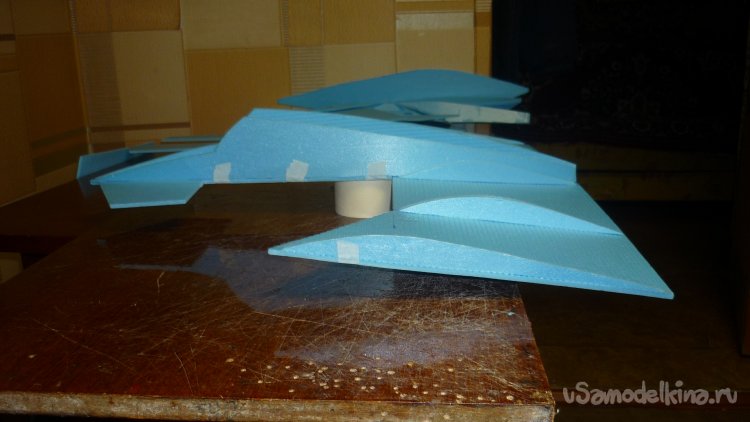

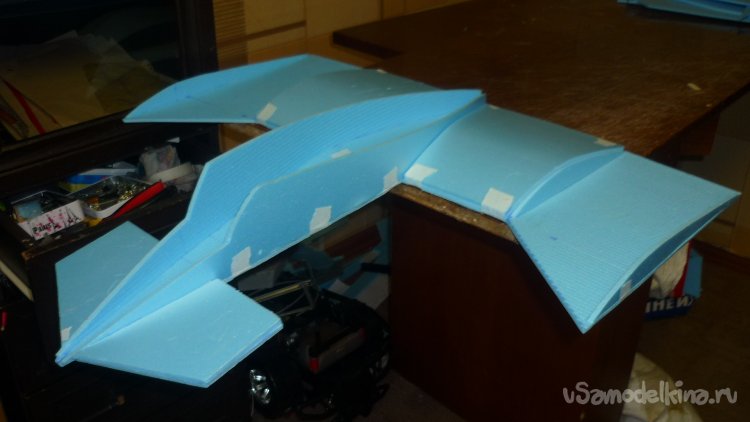

Заканчиваю монтаж внешней обшивки крыла.

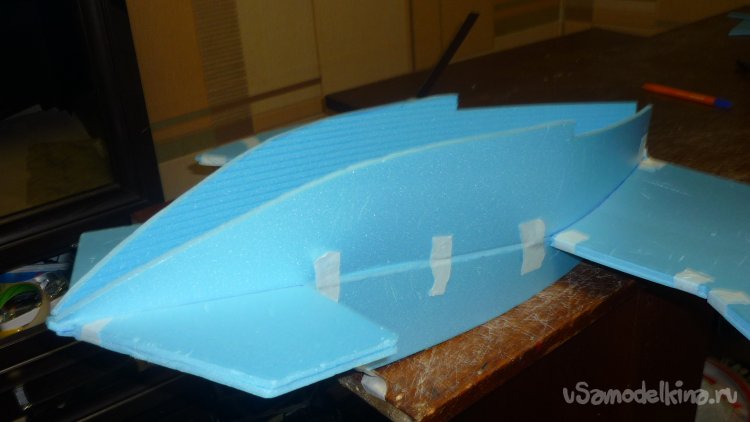

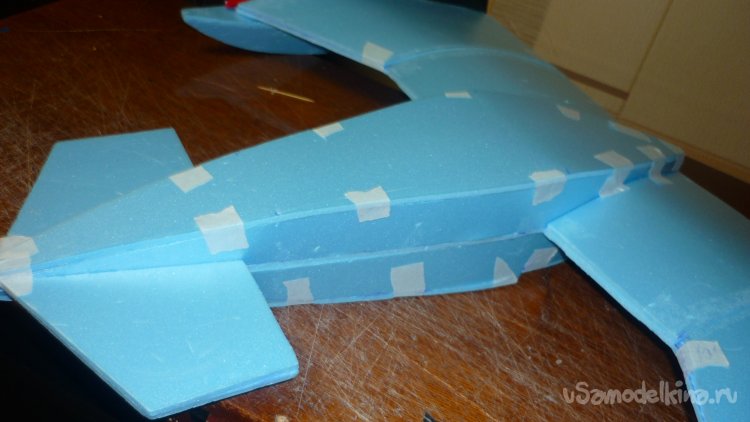

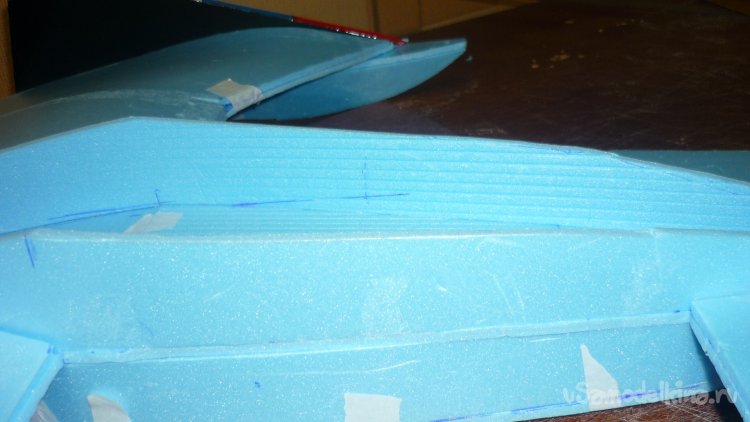

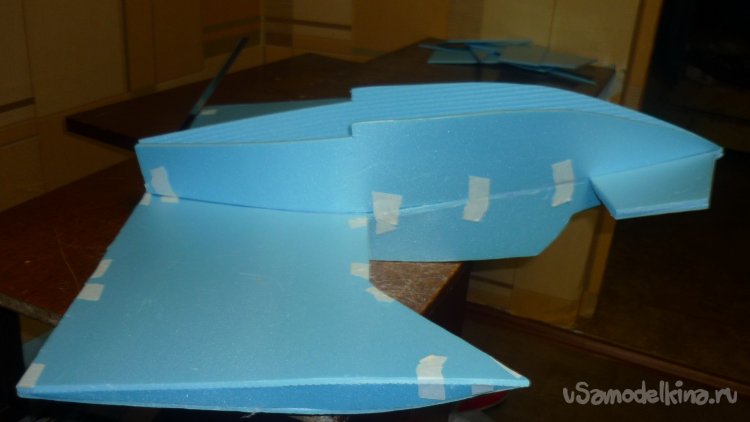

Монтирую нижние боковые стенки фюзеляжа.

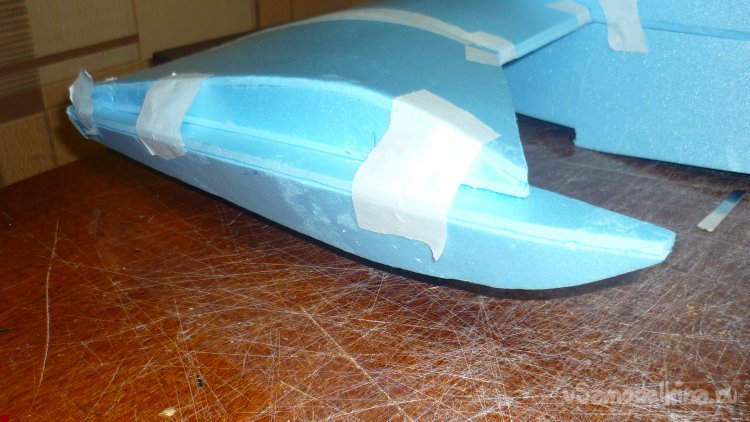

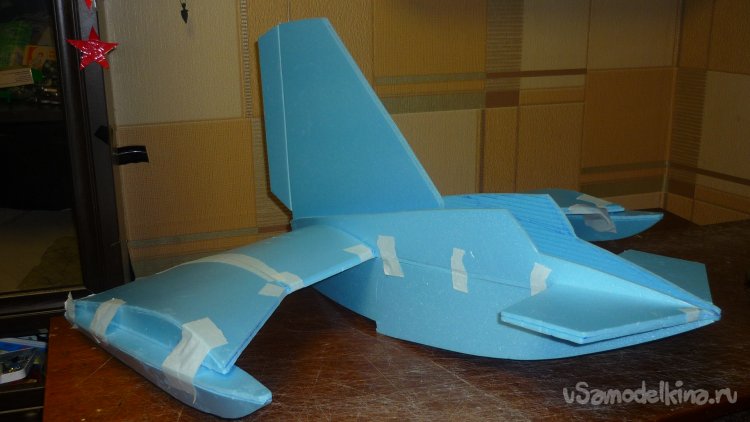

Приклеиваю боковые поплавки на концы крыла.

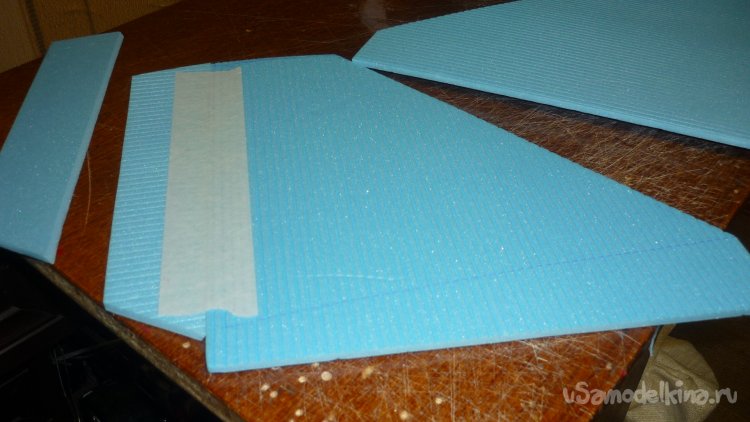

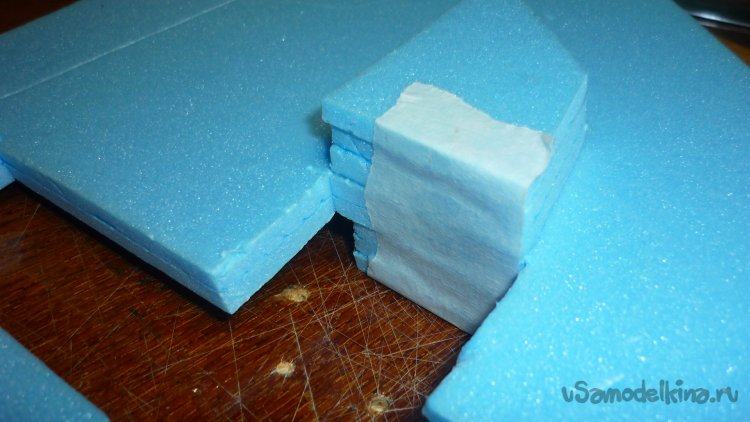

Перед склеиванием заготовок киля, вставляю полоску бумажного, малярного скотча и навешиваю одну боковину руля направления.
Приклеиваю второй слой.

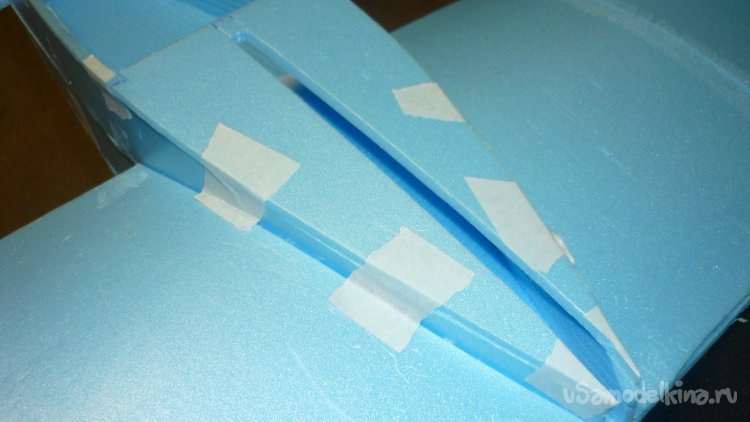

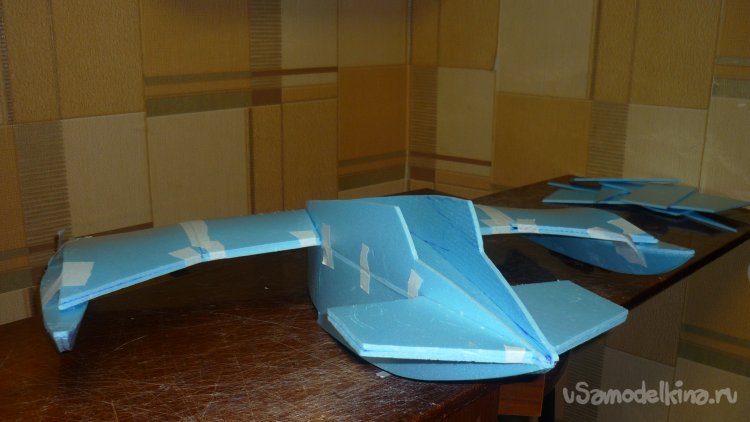

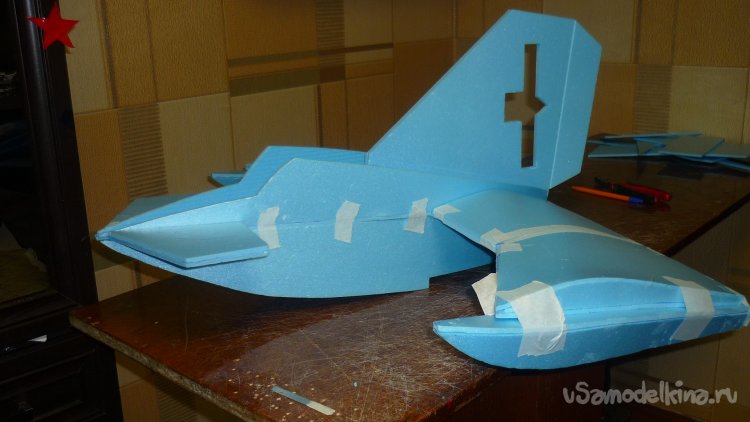

Примеряю готовый киль на своё место.

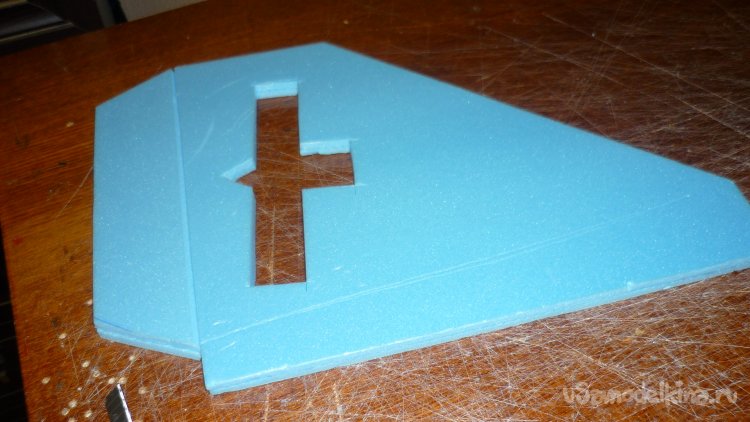

Делаю прорезь в киле для установки мотора с винтом. Подгоняю размеры киля.
Вклеиваю несколько слоёв подложки, делаю бобышку, для вклеивания моторамы.

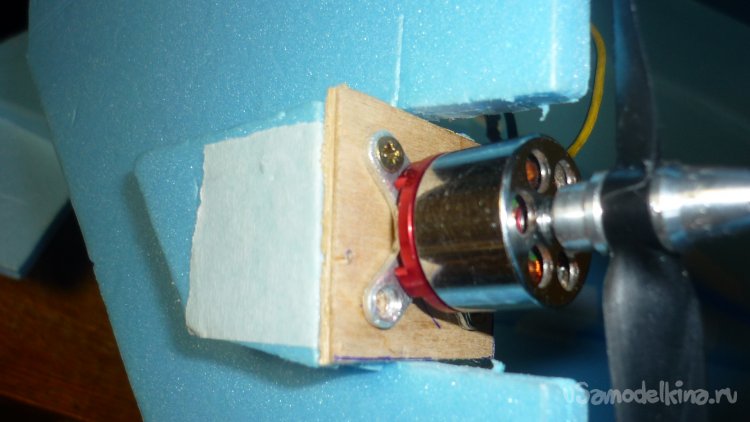

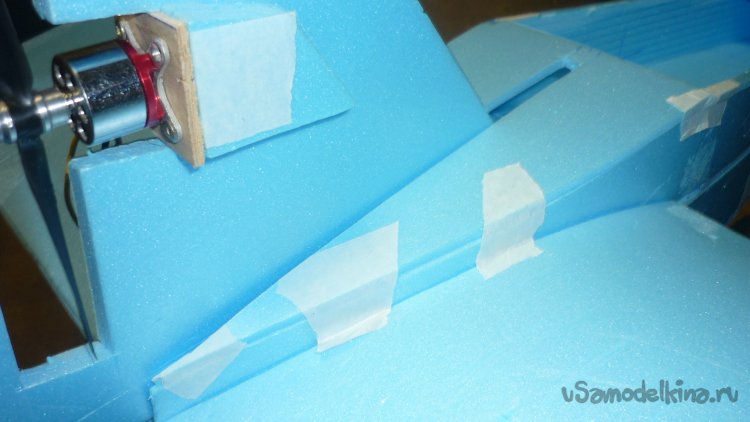

На бобышку вклеиваю кусочек 3 мм. фанеры, и на неё монтирую мотор с винтом.
Немного изменил геометрию боковых килей, склеил в два слоя, обтянул цветным скотчем и смонтировал на место.
От боковых стенок отрезаю боковые стенки кабины

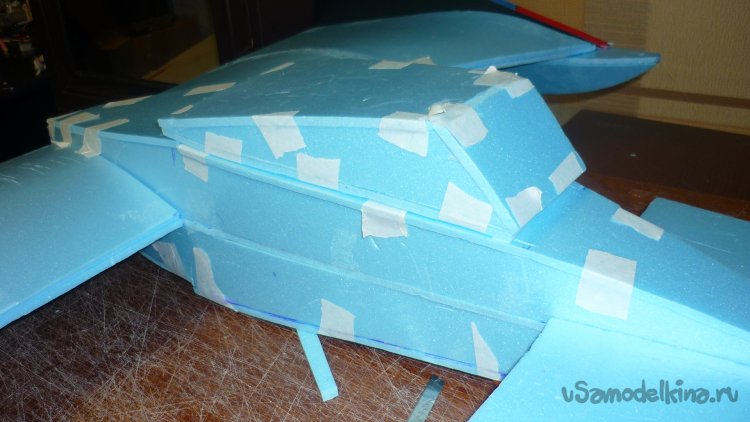

Монтирую верхнюю стенку фюзеляжа.

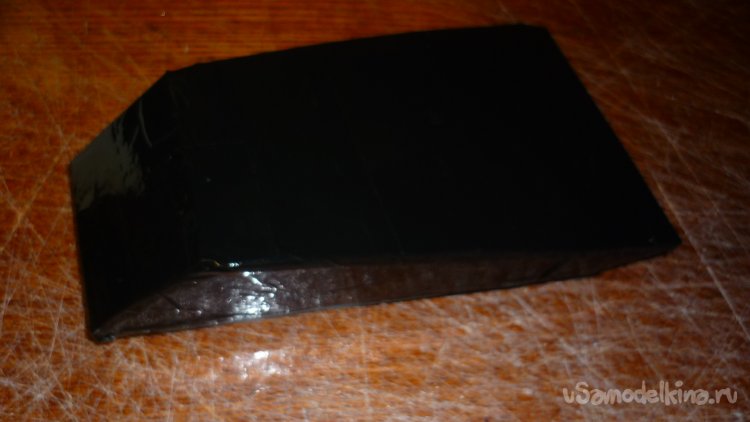

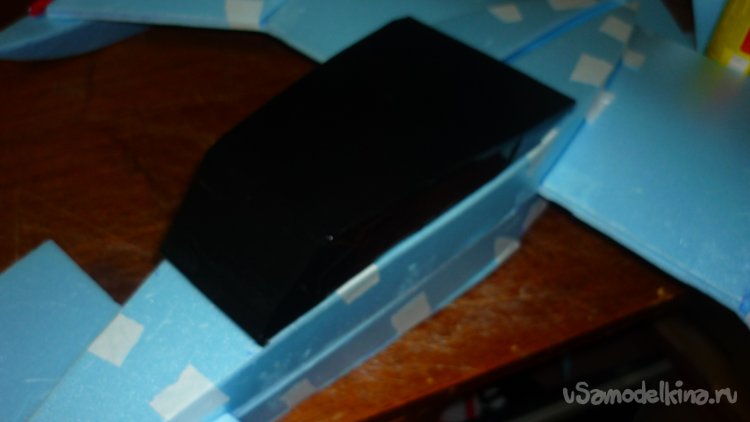

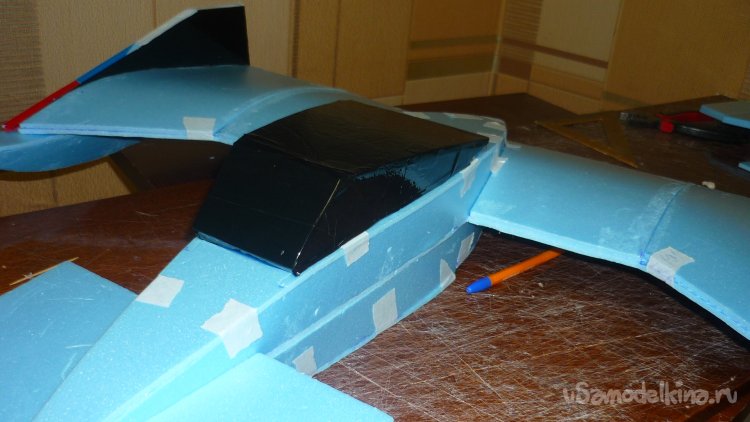

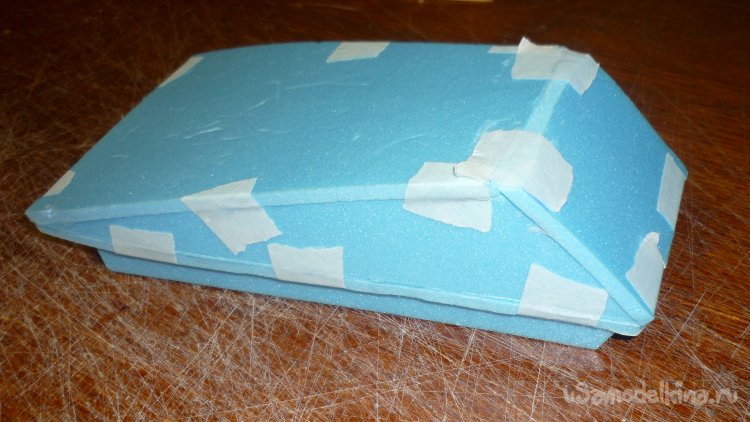

Склеил кабину и обтянул чёрным скотчем.

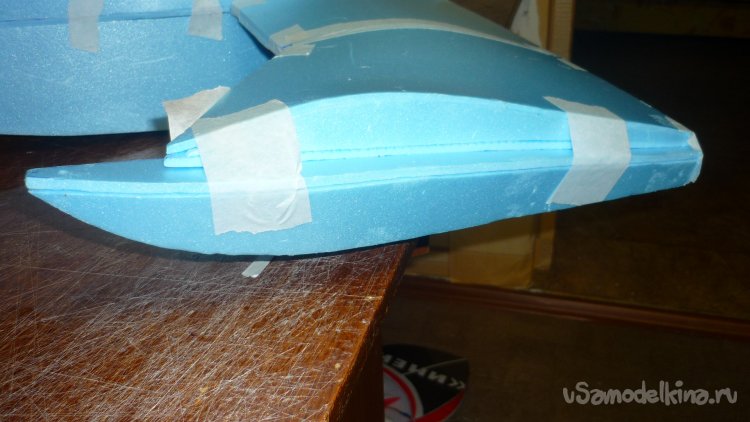

Примерил на место.

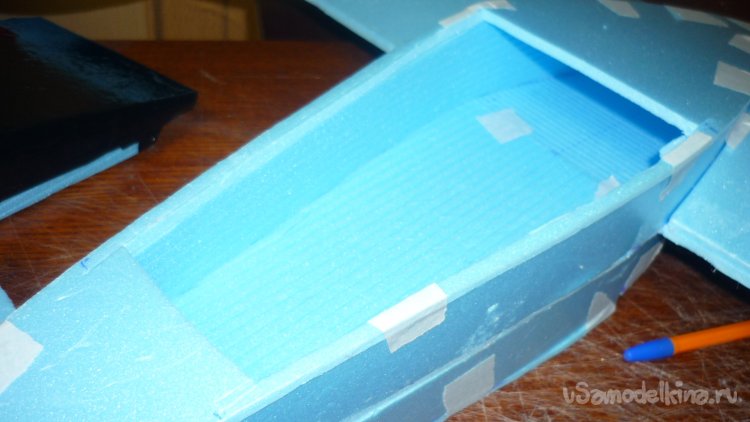

Под кабиной сделал вырез в стенке фюзеляжа для доступа к электронике и замены аккумулятора.
Сделал вырез в верхней стенке фюзеляжа для установки киля.

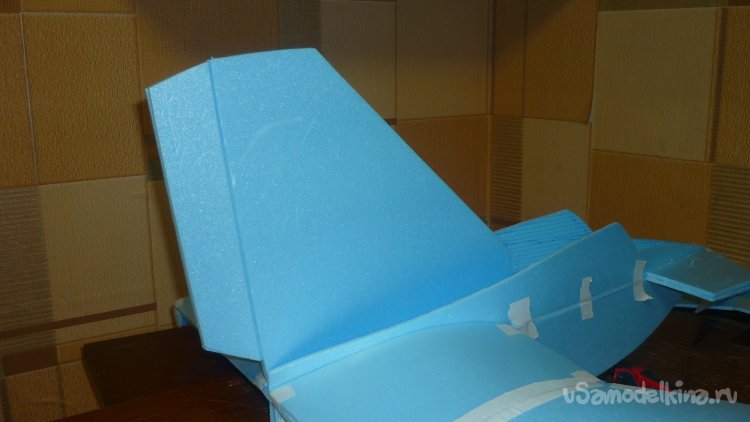

Примерил киль.

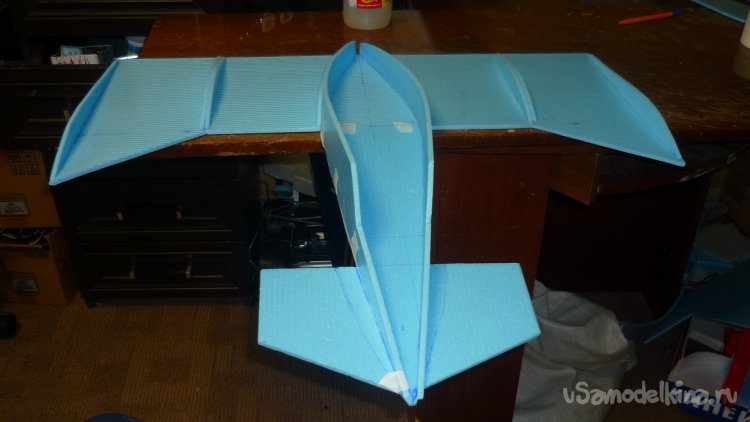

После долгих размышлений решил смонтировать руль высоты.

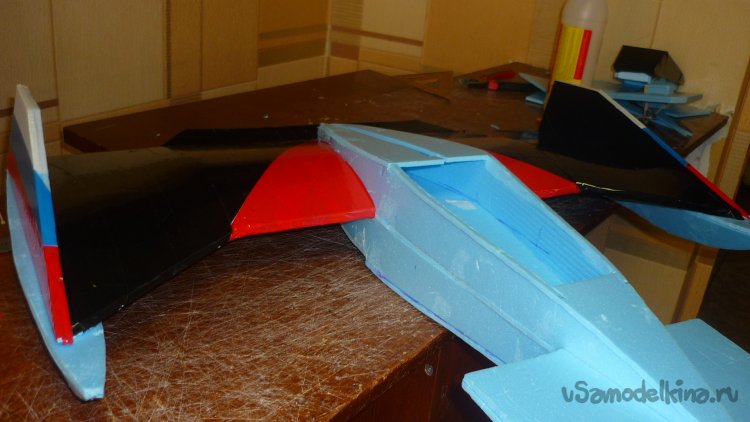

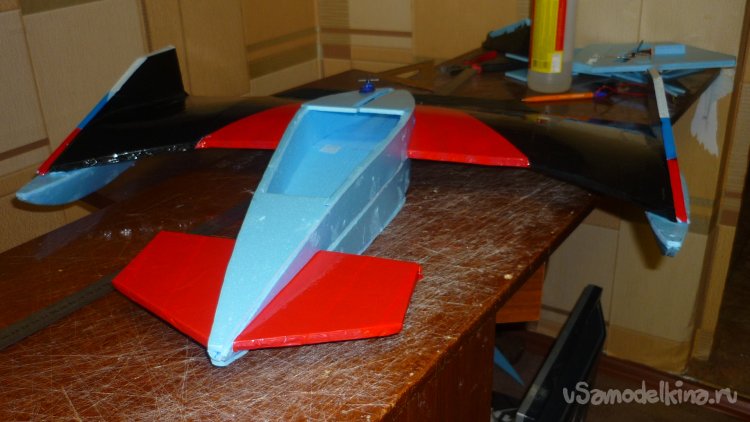

Начал обтяжку модели цветным скотчем.

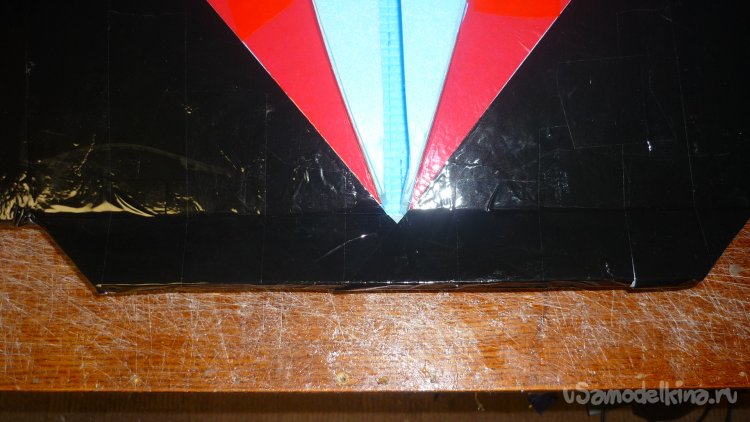

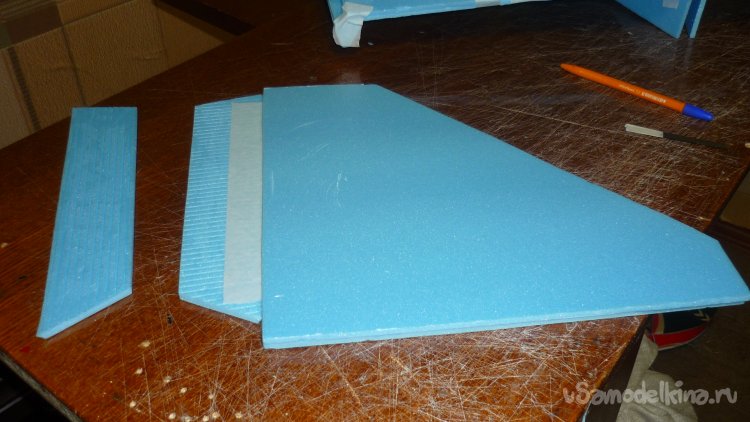

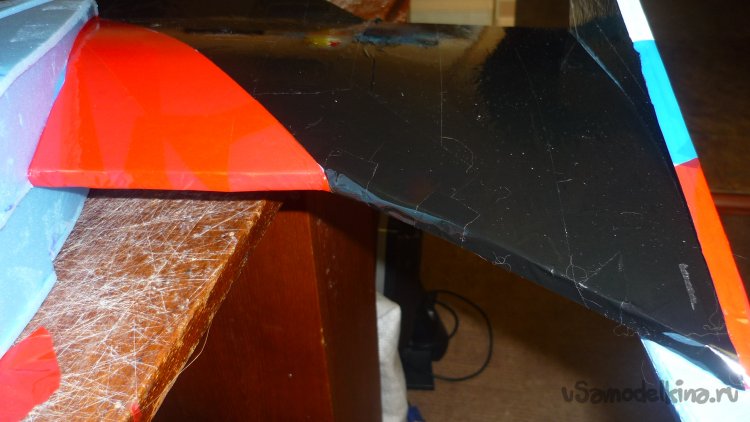

После долгих размышлений, решил смонтировать руль высоты. Вырезал заготовки и склеил в два слоя, навесил на бумажный, малярный скотч и обтянул чёрным скотчем.

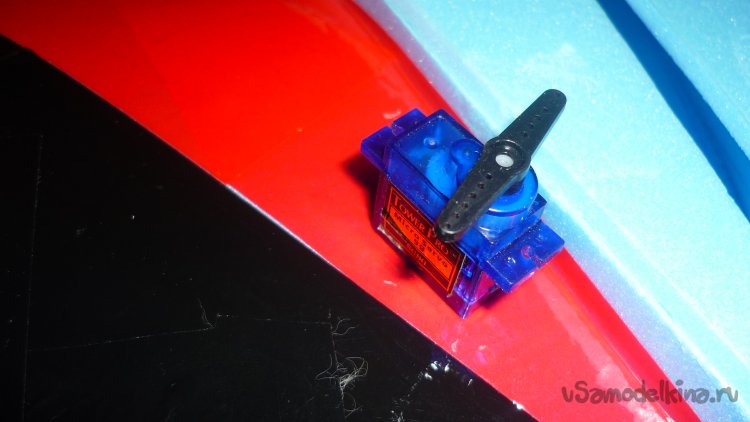

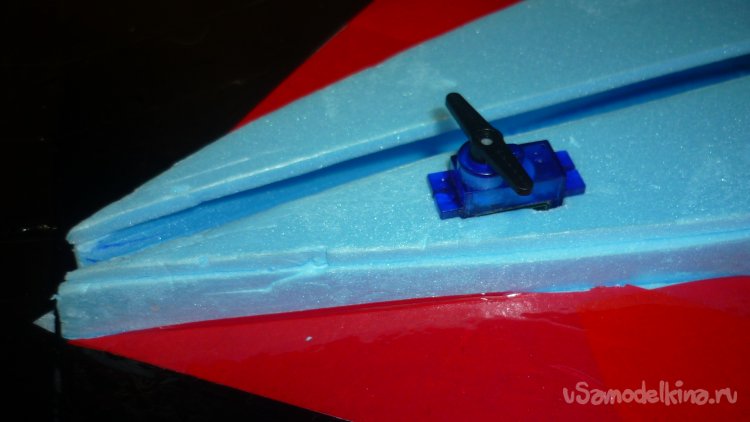

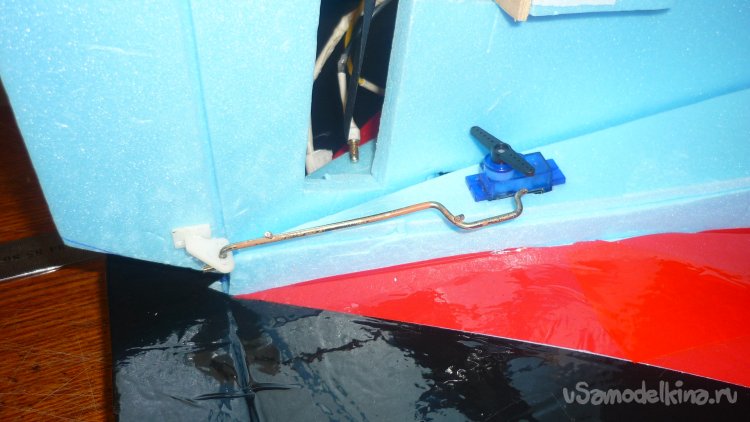

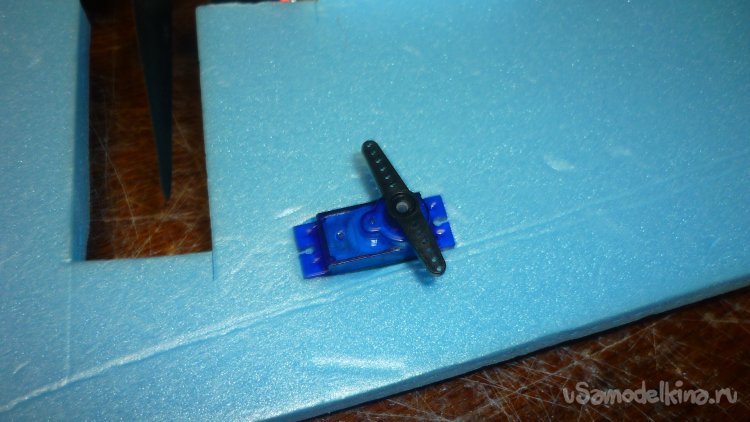

Разметил место установки сервомашинки управления рулём высоты, смонтировал, вклеил кабанчик, подсоединил тягу.

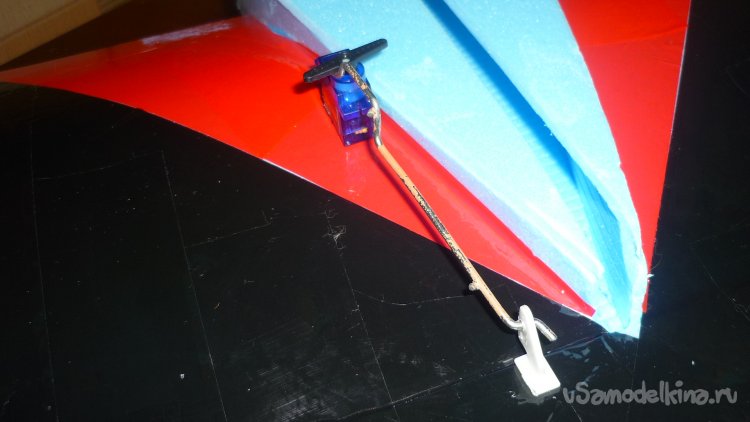

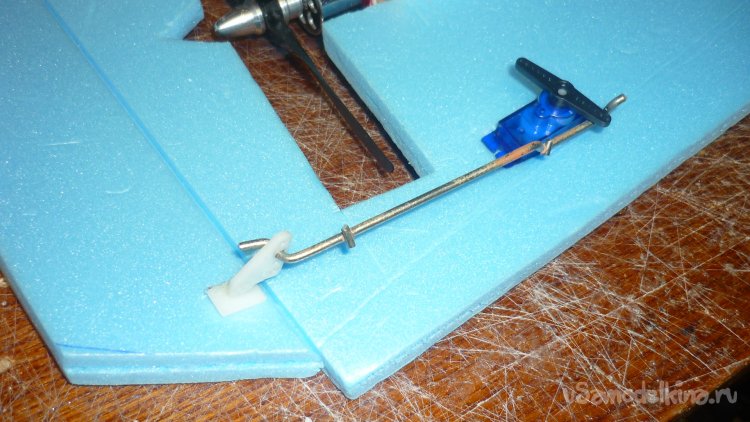

Разметил место установки сервомашинки управления рулём направления, смонтировал, вклеил кабанчик, подсоединил тягу. Первоначальное место установки сервомашинки было выбрано неудачно, пришлось монтировать на другое место.

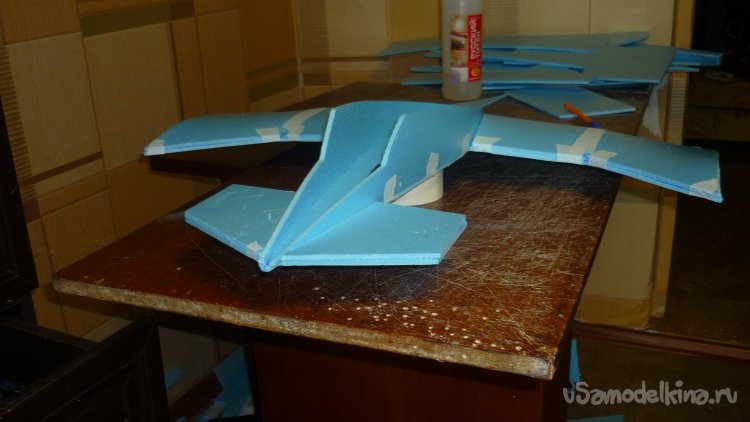

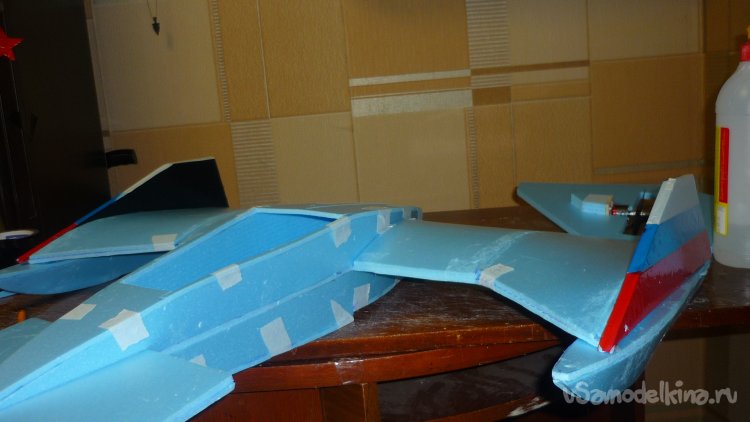

Заканчиваю обтяжку модели цветным скотчем, смонтировал киль.
Помощник с удивлением смотрит на готовую модель..

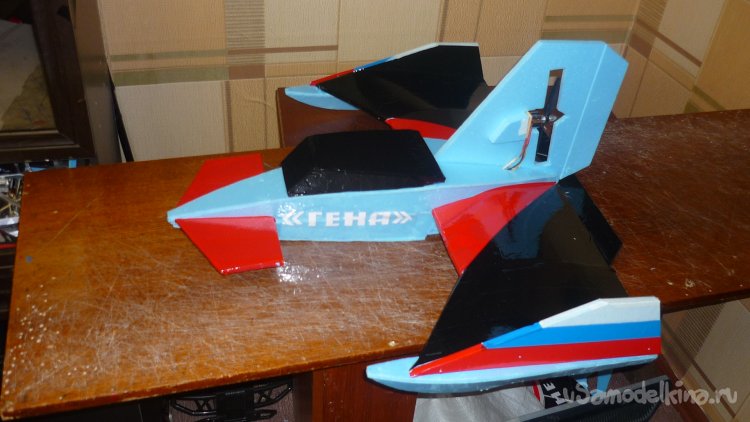

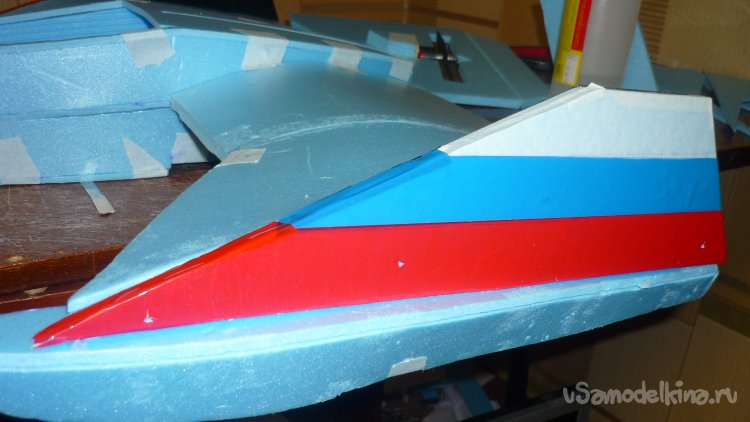

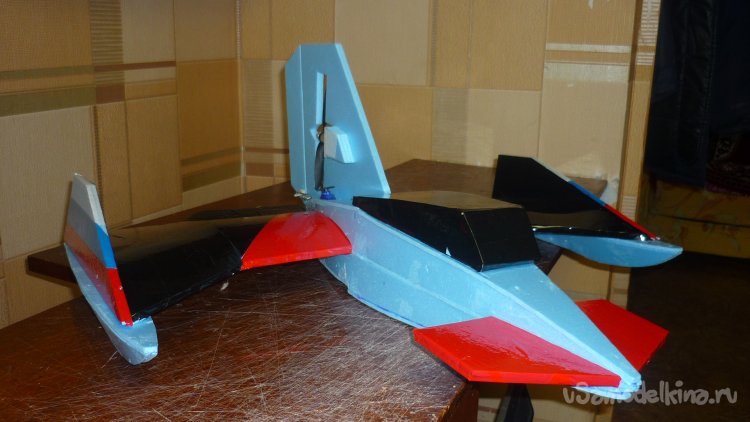

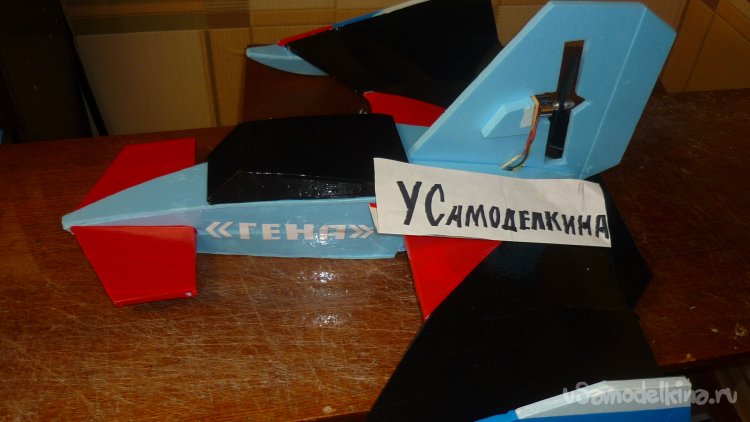

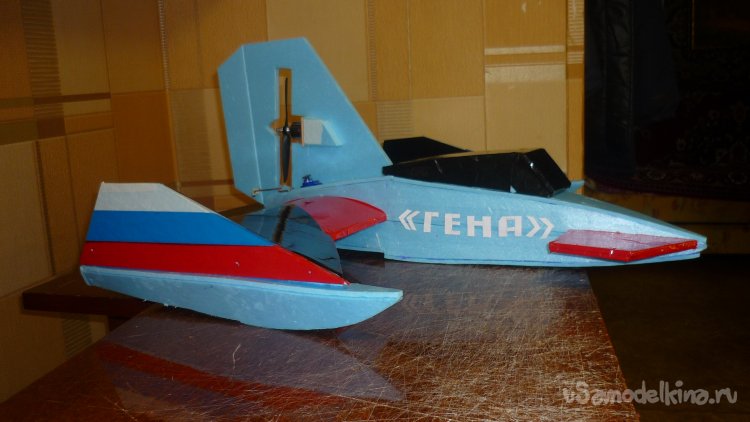

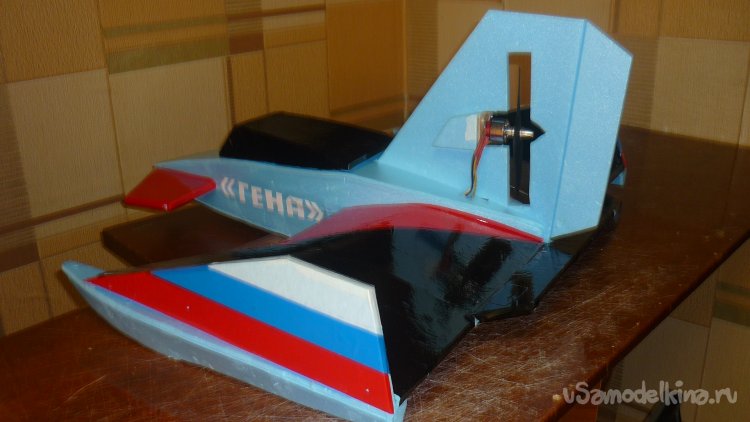

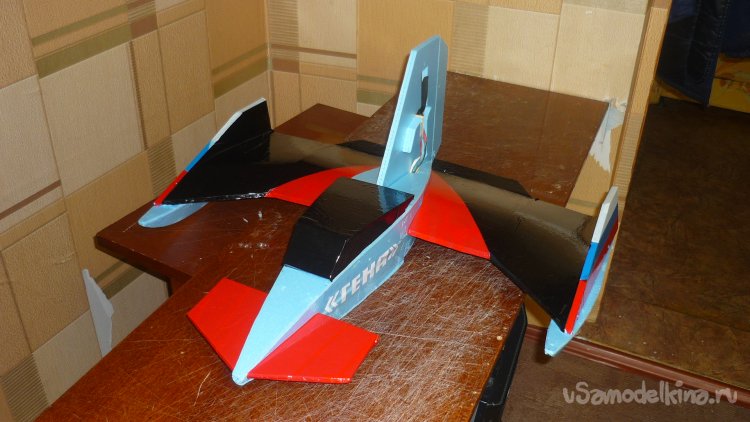

Да, работы все закончены. В последнюю очередь нанёс надписи на боковины модели.
Честно говоря, модель совершенно не похожа на крокодила Гену, но имя уже выбрано пусть так и будет!
Эти фотографии сделаны специально для сайта "У Самоделкина".
На этом разрешите попрощаться с вами.
До скорого свидания, ваш Валериан Самоделкин.
