Здравствуйте, уважаемые авиамоделисты.
Сегодня я хочу познакомить вас с новой авиамоделью, которая будет называться «Рубин» АлиС-609-13.
Новая модель воссоздаётся по моему проекту «Феникс» в память о модели «Император».
«Рубин - один из самых известных и самых ярких и красивых драгоценных камней. Рубины относят к драгоценным камням первой категории - то есть самым лучшим и самым ценным.»
Как говорит народная мудрость, лучше один раз увидеть, чем сто раз услышать! Истину гласит народная мудрость, так и есть!
Что бы кто ни говорил, а лучше модели Сергея Александрова AL – 609 C «Dominator» , я не видел!
Уже более восьми лет прошли, когда ко мне приезжал в гости, всеми известный автор многих, полюбившихся авиамоделей, Сергей Александров из Нижнего Новгорода, а его авиамодели до сих пор стоят перед моими глазами.

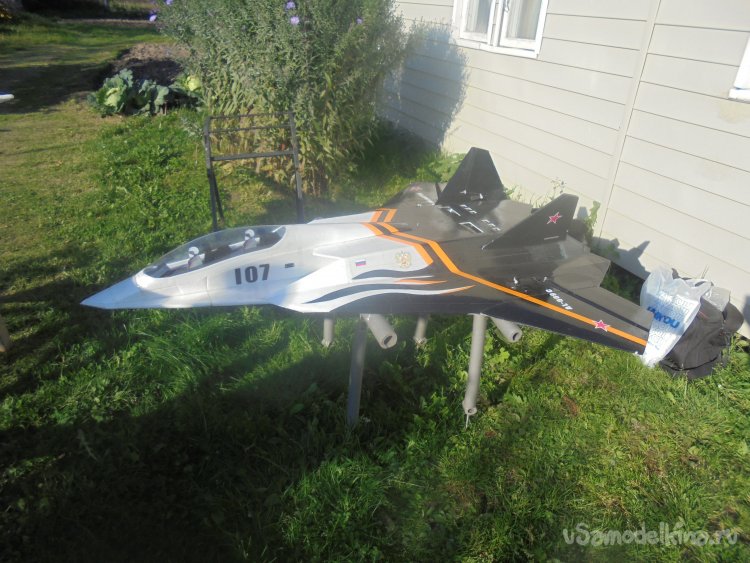

Да, его авиамодель AL – 609 C «Dominator» оставила неизгладимое впечатление. Когда видишь авиамодель не на экране, просматривая видео ролик , а , как говорится «вживую», когда её можно не только внимательно рассмотреть со всех сторон, но и потрогать её руками, реально прочувствовать созданное автором, я не побоюсь этого слова , чуда авиамодельной мысли. Невольно, тебя охватывает чувство причастности к чему-то большому, великому. Никакие видео ролики не могут заменить, реальный полёт этой авиамодели, когда дух захватывает от фигур высшего пилотажа, который демонстрировал Сергей.
Однако , вернёмся к создаваемой модели. Это будет облегчённая авиамодель, для полётов на природе. Не смотря на то, что эта модель имеет обычную винтомоторную группу, она будет построена максимально близко к оригиналу.
Размеры модели.
Длина – 1290мм.
Размах – 1180 мм.
Вес – 600г.
На модель планирую поставить мотор -2212 4500 kV
Винт - 6 х 4 Е
При необходимости , если вес модели будет превышать расчётный, или если появится желание полетать с большей скоростью, могу поставить мотор – 3016 1300 kV 400 W.

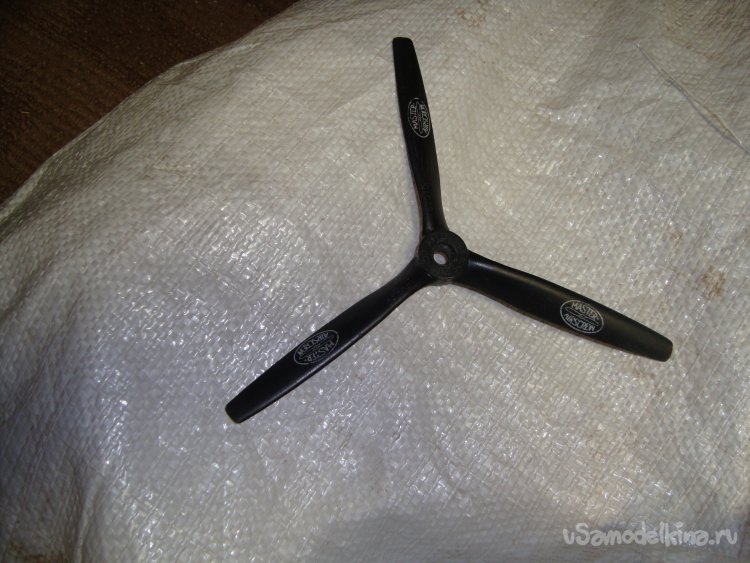

И винт – 8 х 6 трёхлопастный.
Регулятор будет стоять на 80А.
Сервомашинки – MG90S с металлическими шестерёнками , эти сервоприводы имеют крутящий момент 1,8 кг/см (4,8 В), 2,2 кг/см (6 В) .
Аккумулятор – 1500mAh 3S.

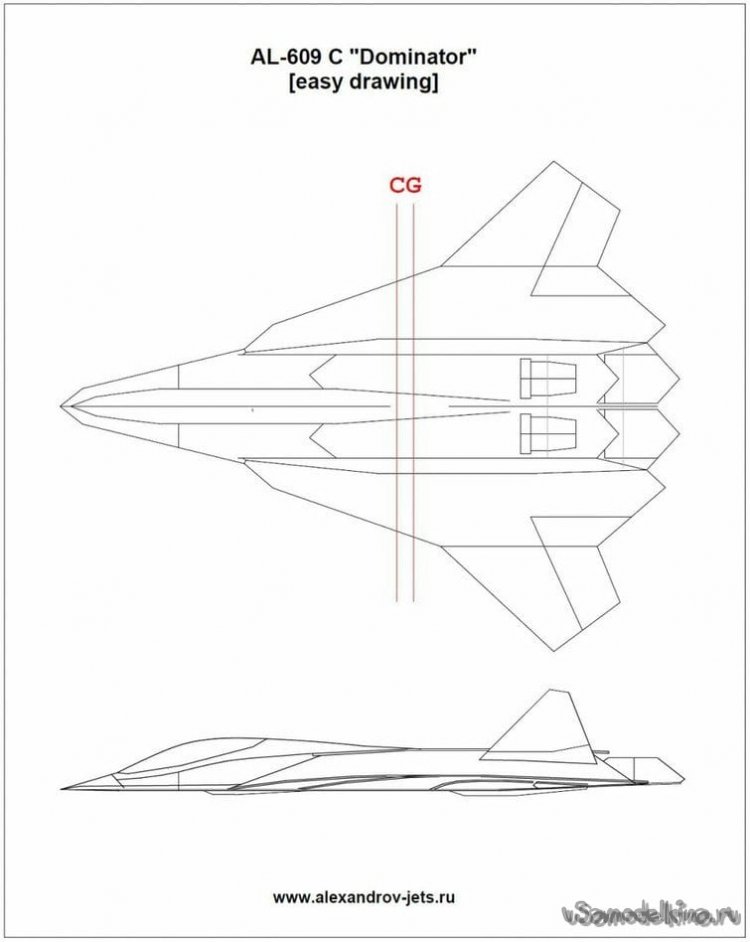

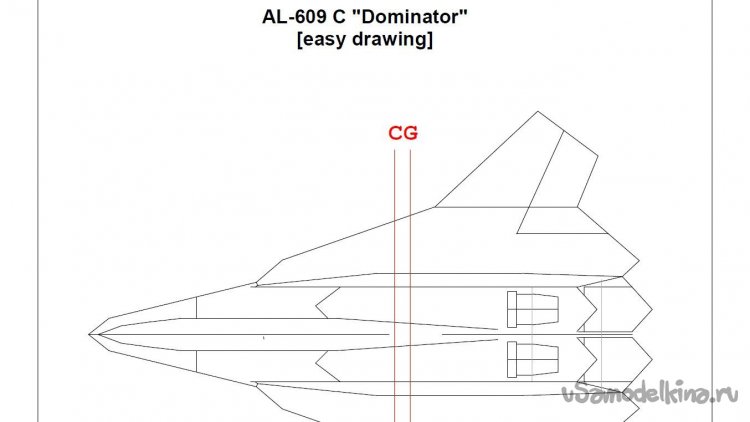

При создании своей авиамодели, будут использованы чертежи автора.

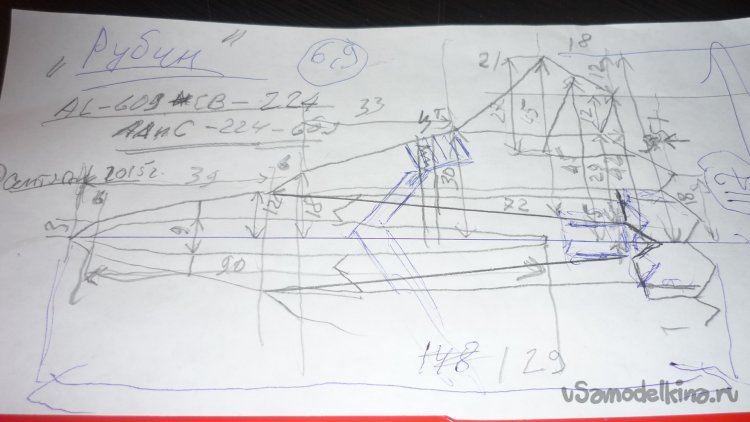

Для себя сделал рабочий чертёж с размерами. Конструкция модели будет немного изменена в связи с использованием винтомоторной группы вместо импеллера.
В качестве основного материала, для создания модели, я использую новинку – единственную моющуюся , экструдированную потолочную плиту.
Клеить детали буду универсальным, полимерным, влагостойким, клеем «РУССКИЦ ТИТАН», который создан специально для склеивания изделий из пенопласта, он его не разъедает.

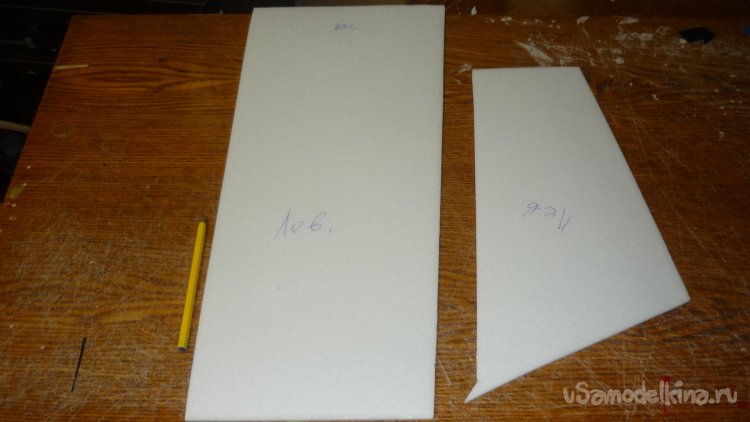

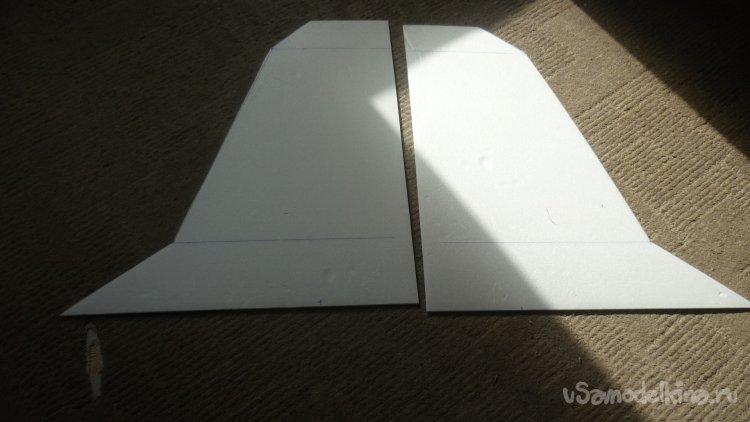

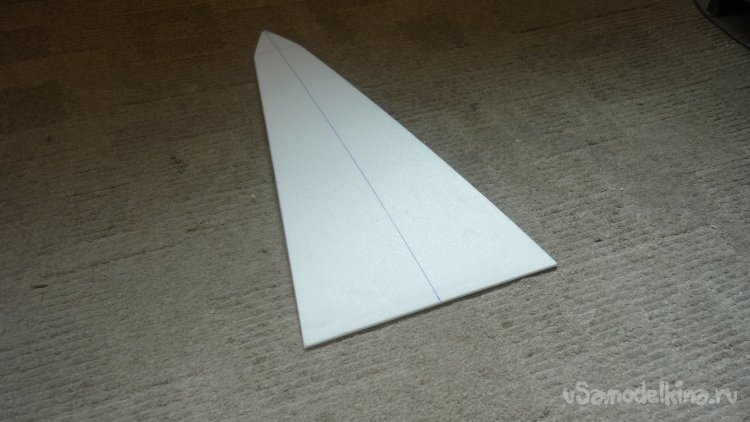

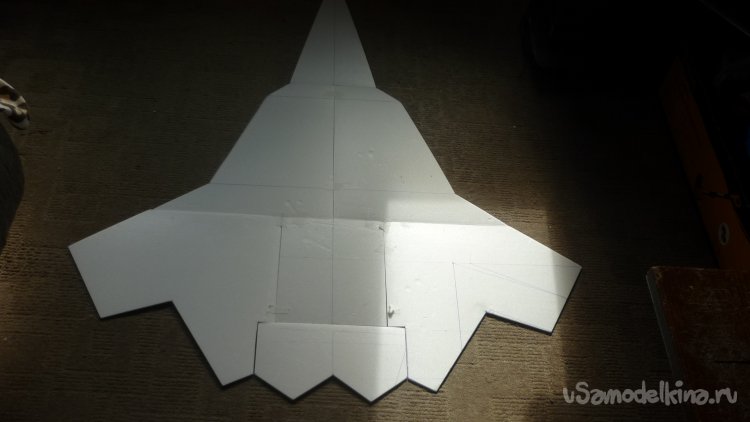

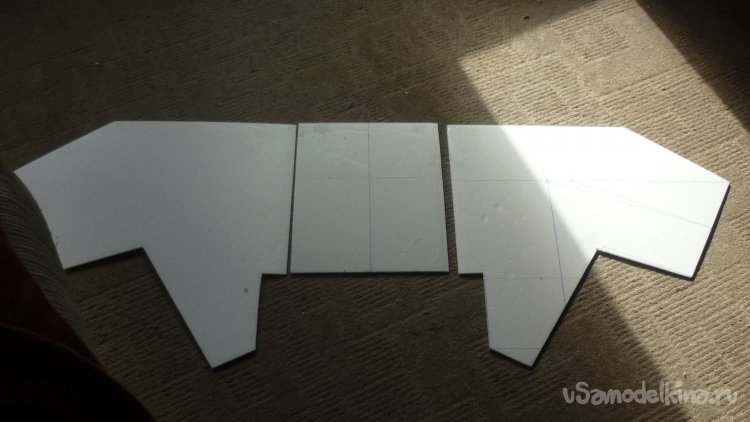

Начинаю вырезать элементы основной, несущей поверхности модели. Она состоит из 7 частей, одной носовой, двух средних, трёх хвостовых и руля высоты.

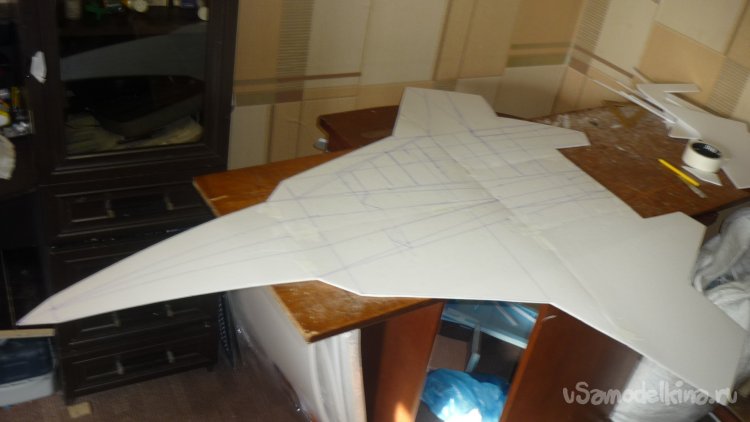

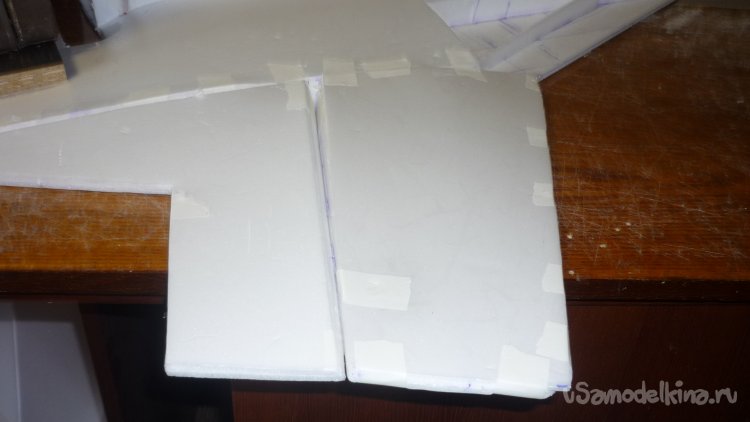

Склеиваю всю основную, несущую плоскость.
Для руля высоты вырезал второй слой.

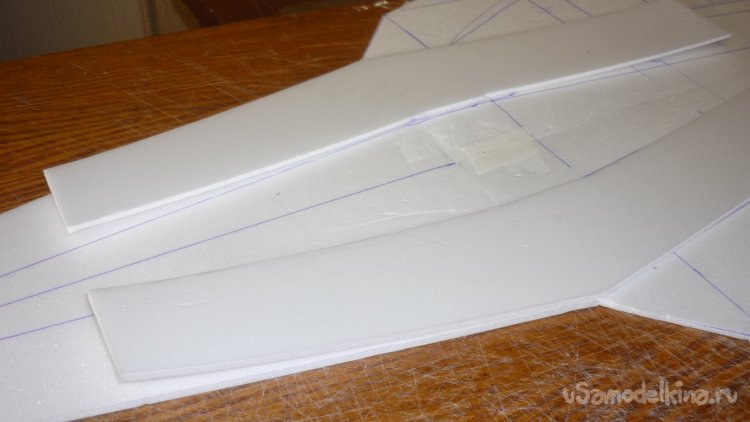

Вырезал и подогнал по месту внешнюю обшивку основной, несущей плоскости, находящейся внутри воздуховодов.

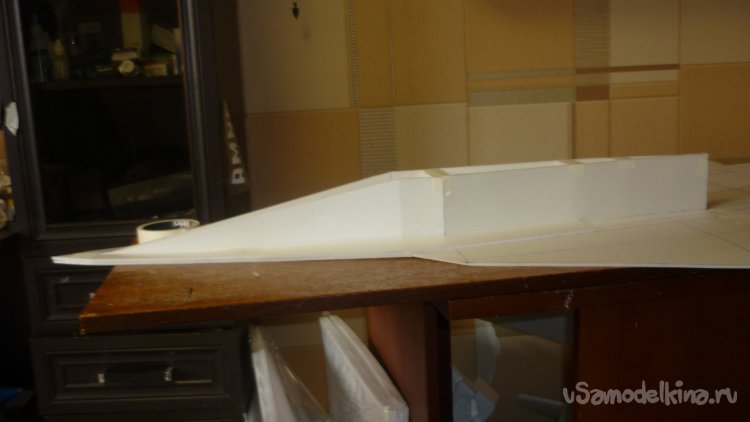

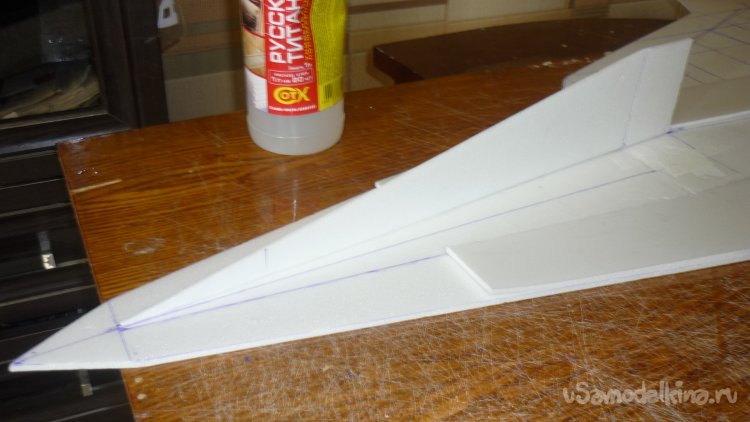

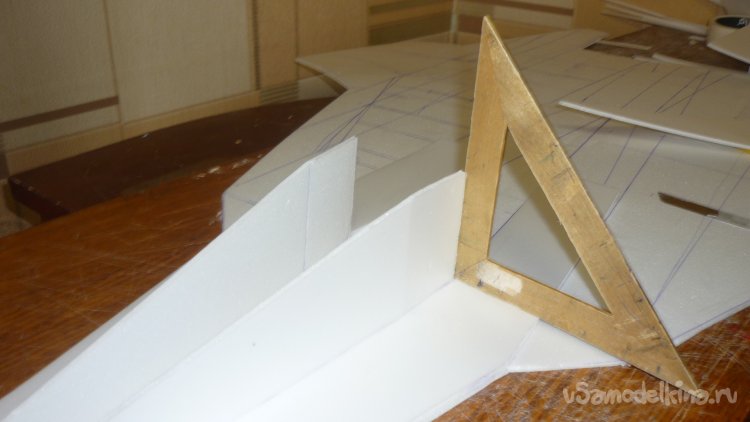

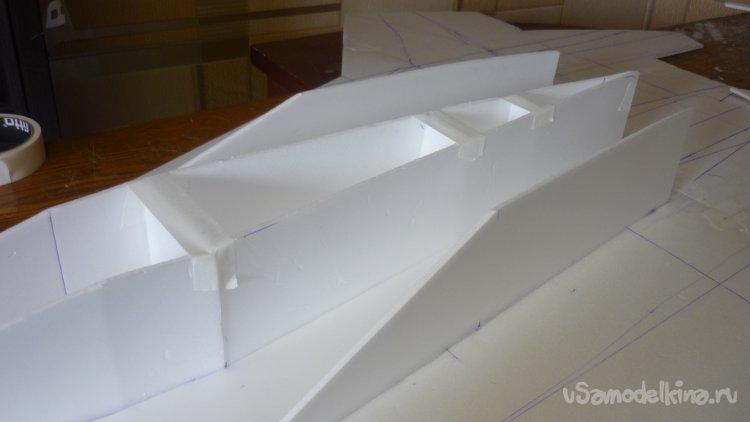

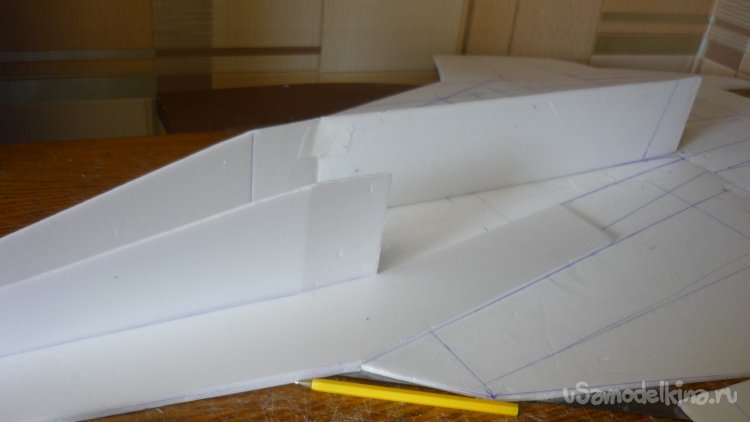

Вырезаю, подгоняю по размерам боковые стенки фюзеляжа носовой части. Монтирую.
Заканчиваю монтаж фюзеляжа.

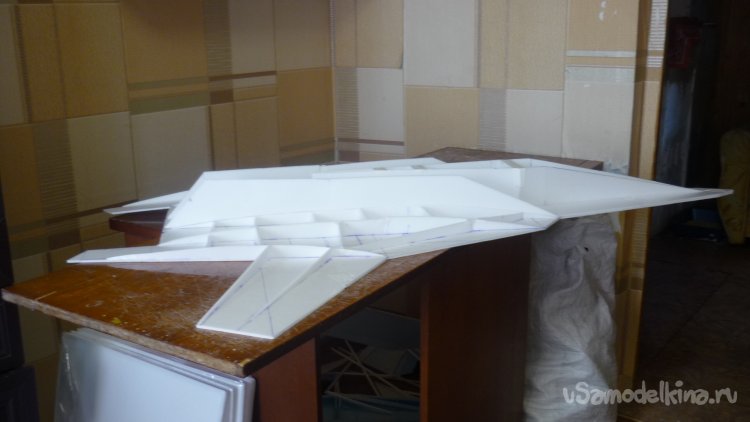

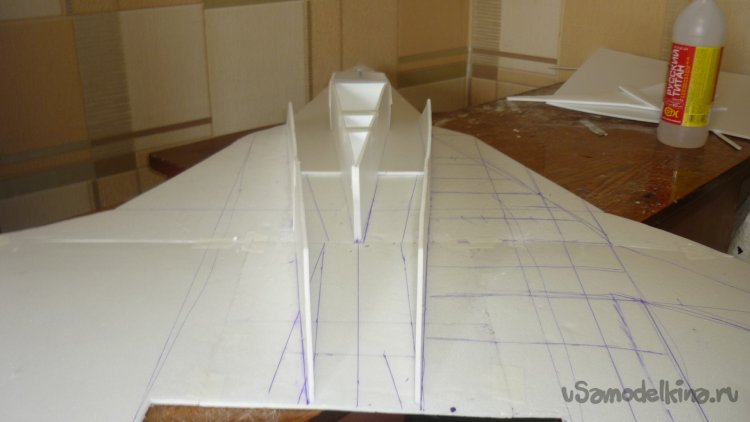

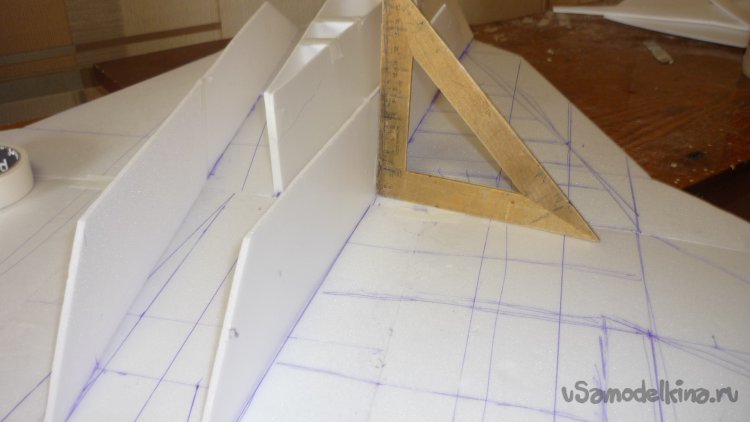

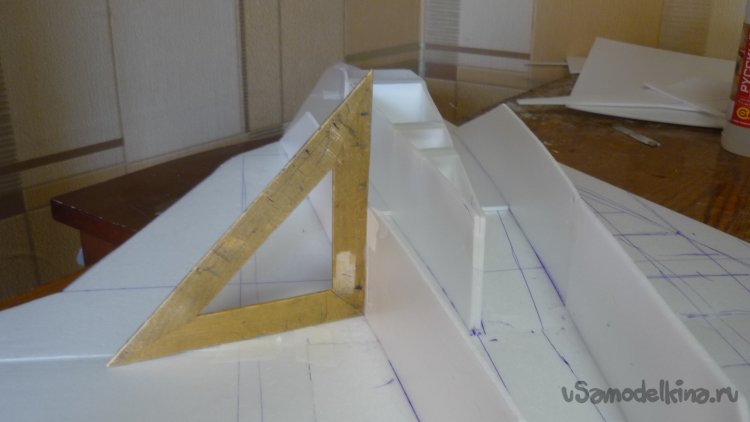

Монтирую внутренние, вертикальные перегородки фюзеляжа.

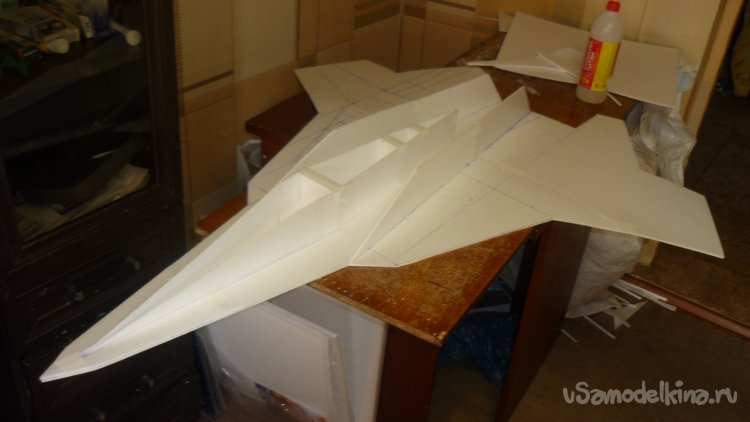

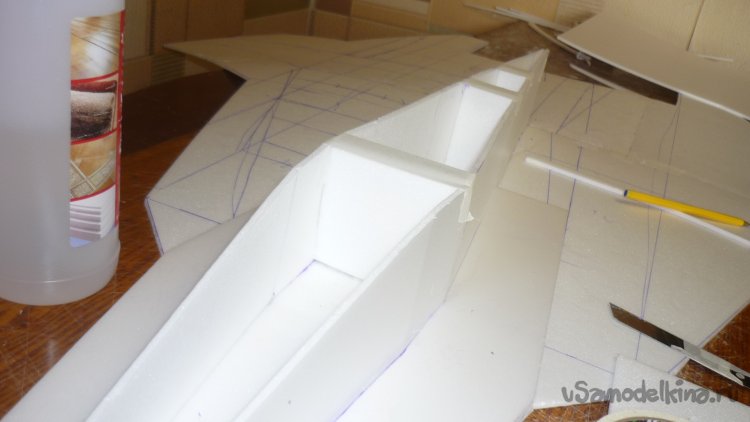

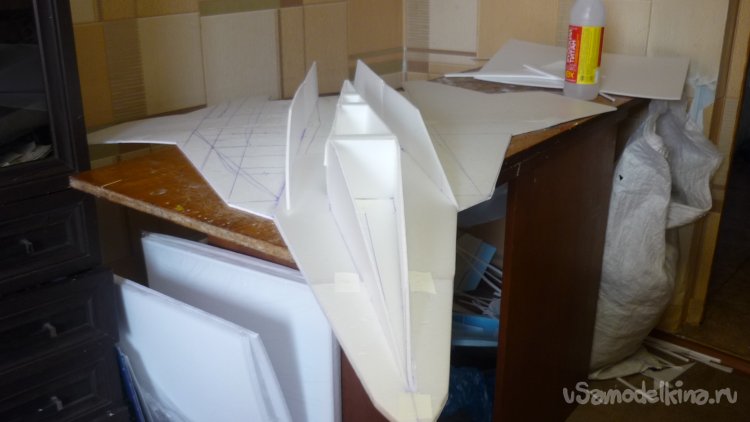

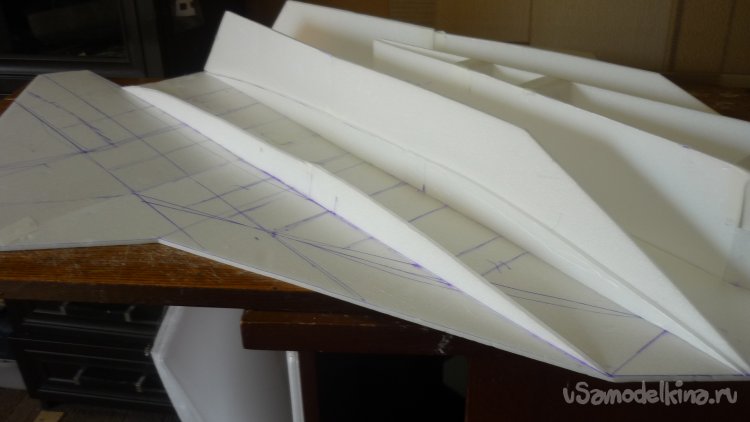

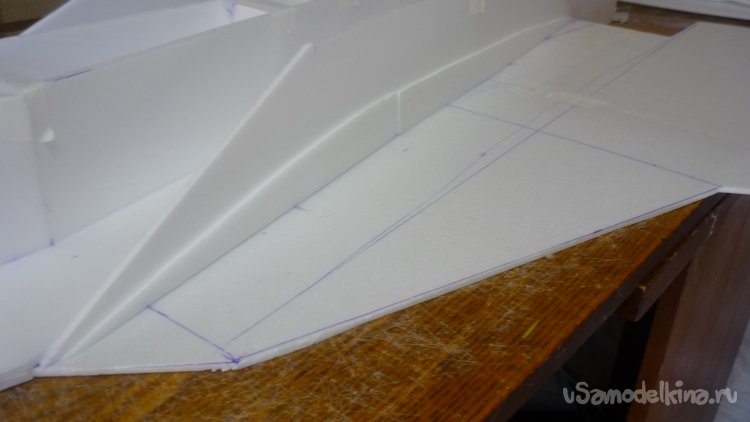

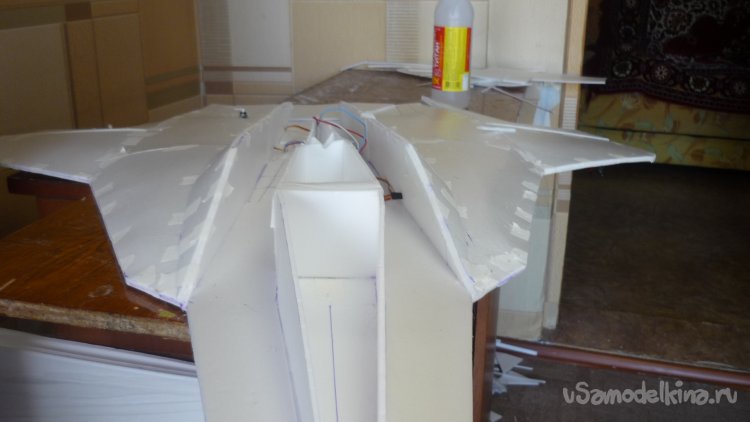

Вырезаю и монтирую стенки воздуховодов.

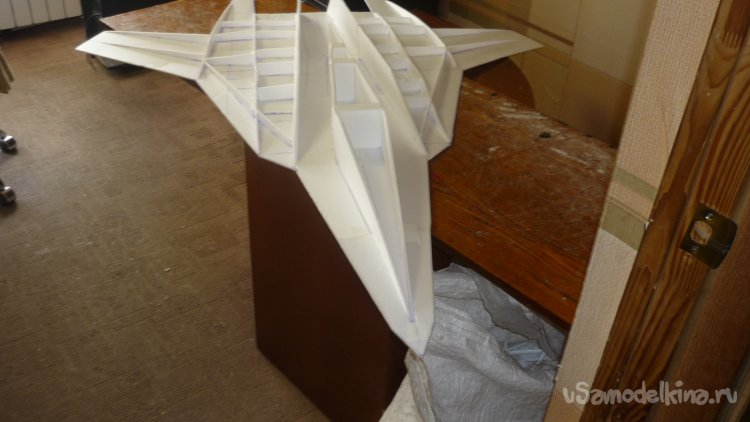

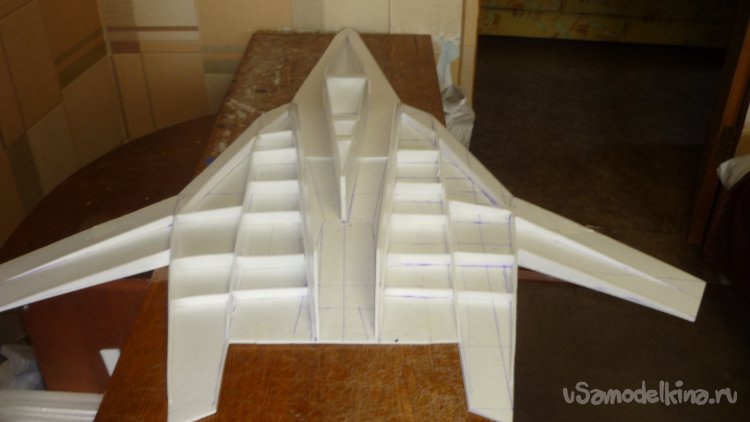

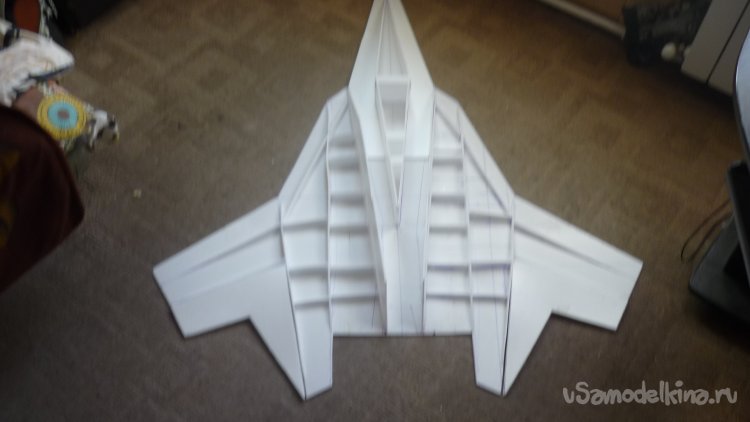

Вырезаю и монтирую корневые и средние нервюры.

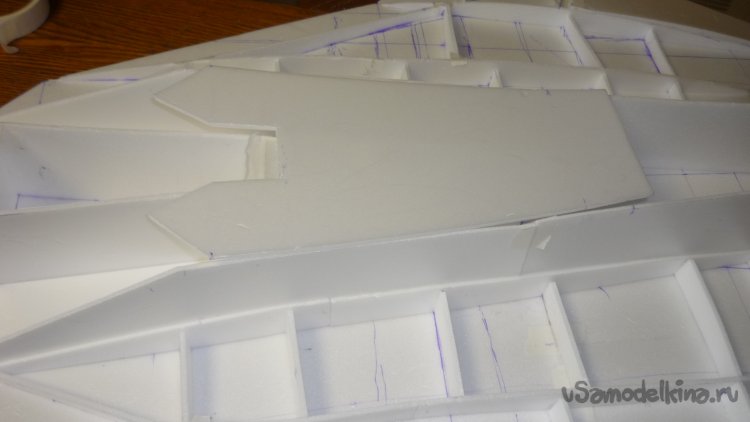

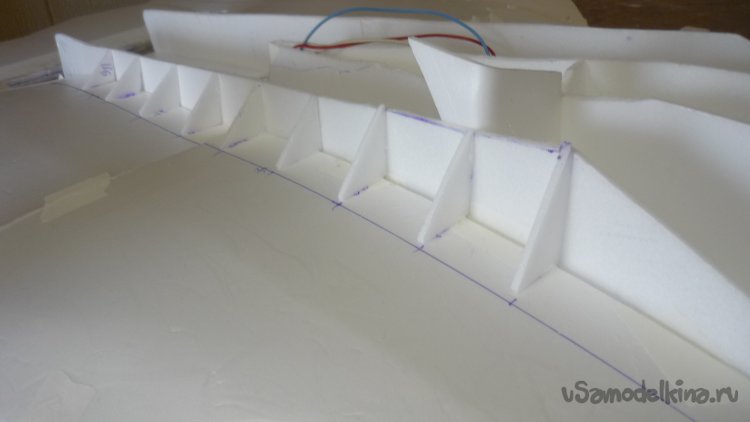

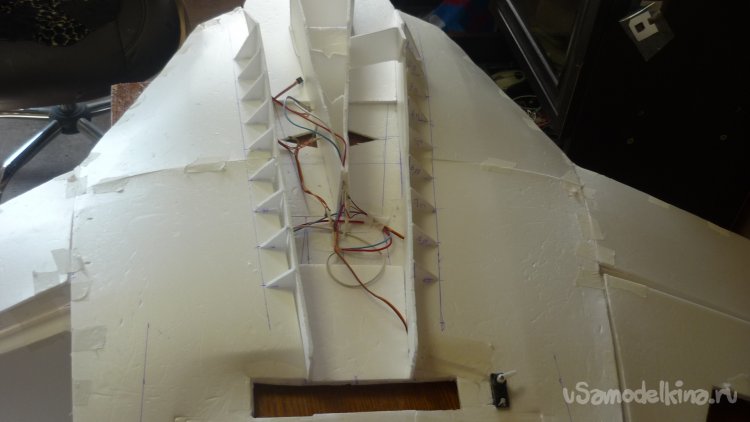

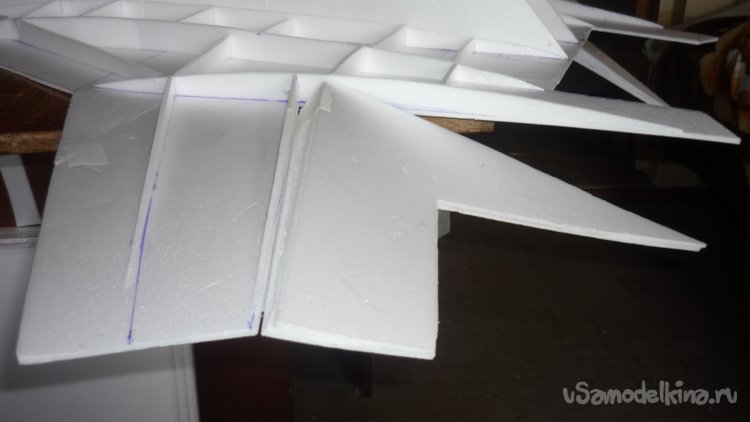

Вырезаю и монтирую лонжероны и внутренние перегородки между нервюрами.

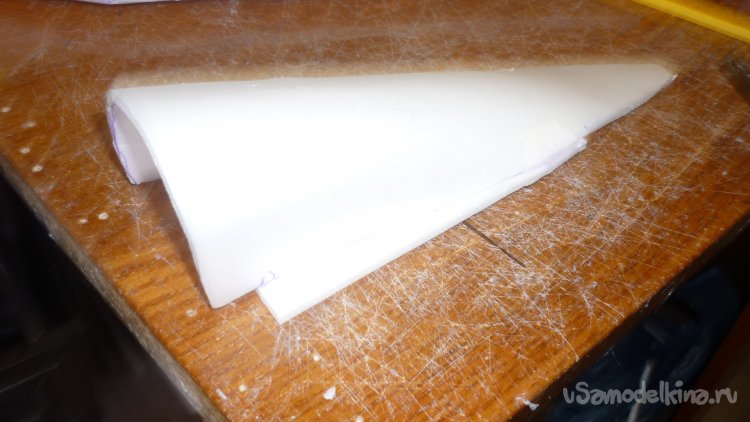

Элероны получились объёмными.
Примерил и навесил на бумажный, малярный скотч.

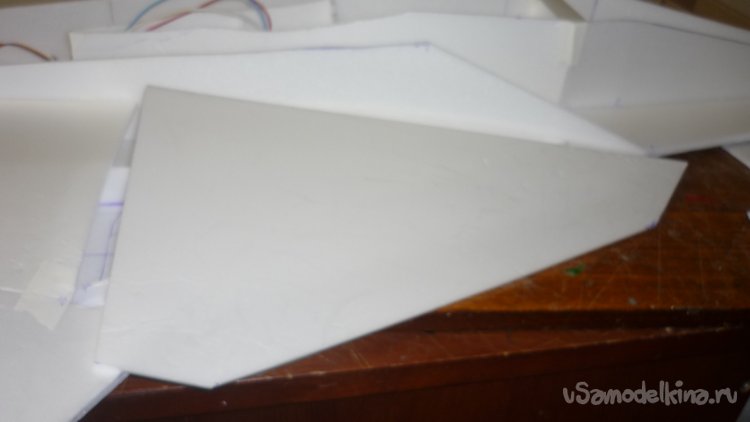

Вырезал и подогнал по месту заготовки для внешней обшивки модели.
Выкроил заготовку для внешней обшивки средней части модели.

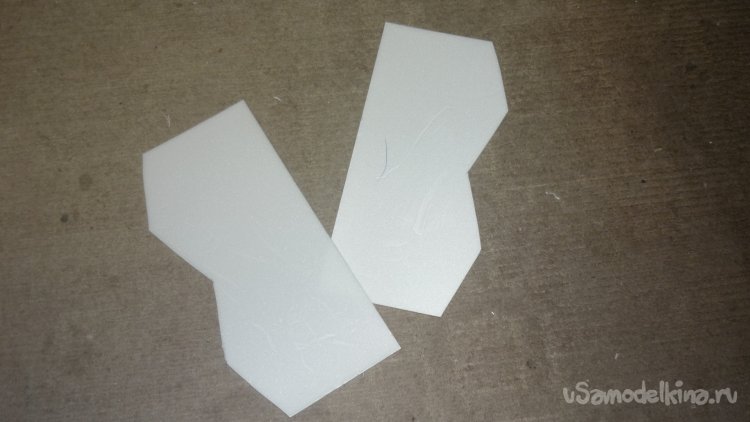

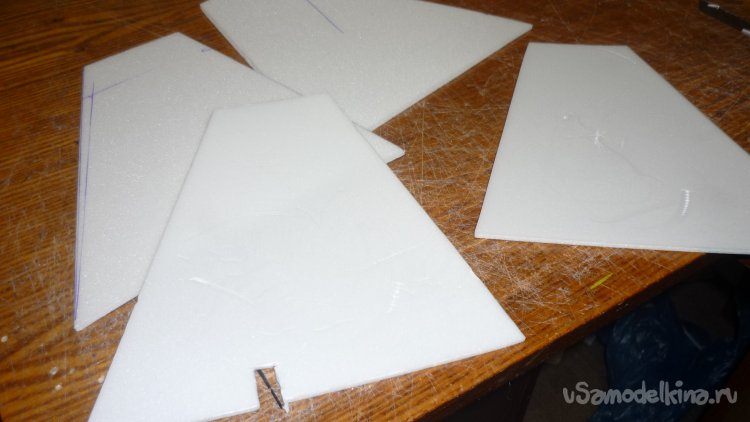

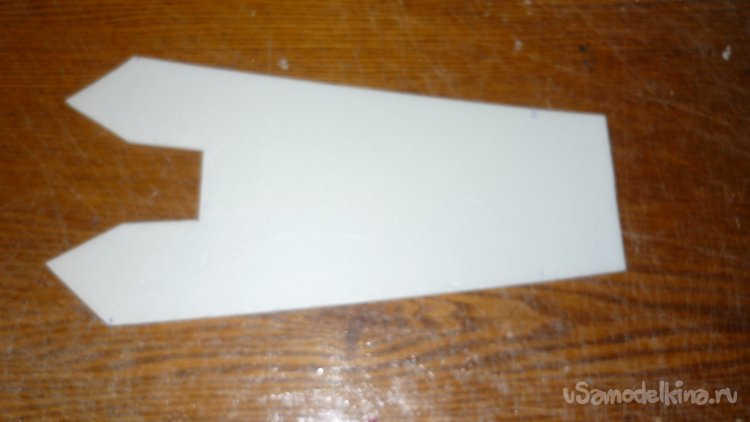

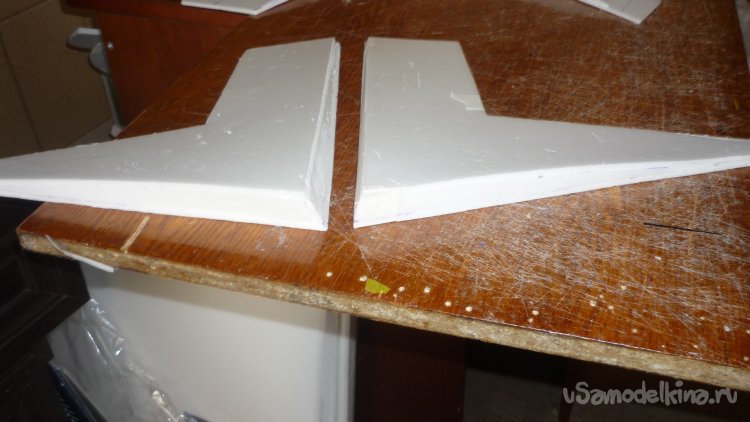

Вырезал заготовки для килей. Они склеиваются в два слоя.

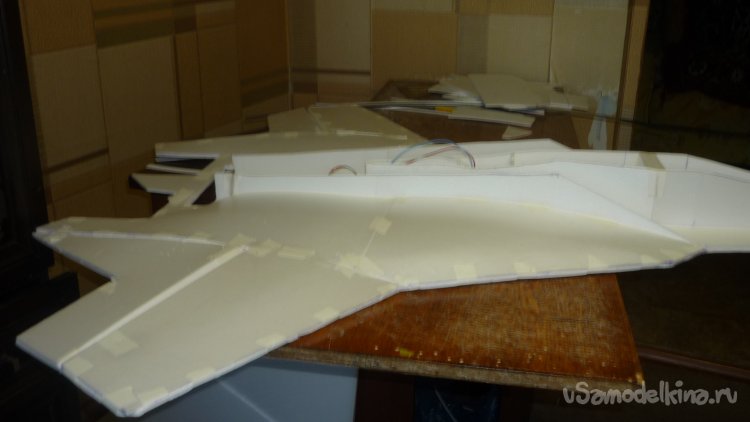

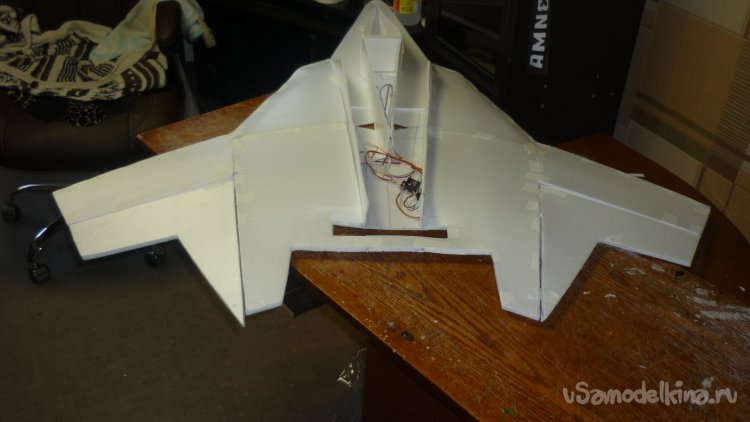

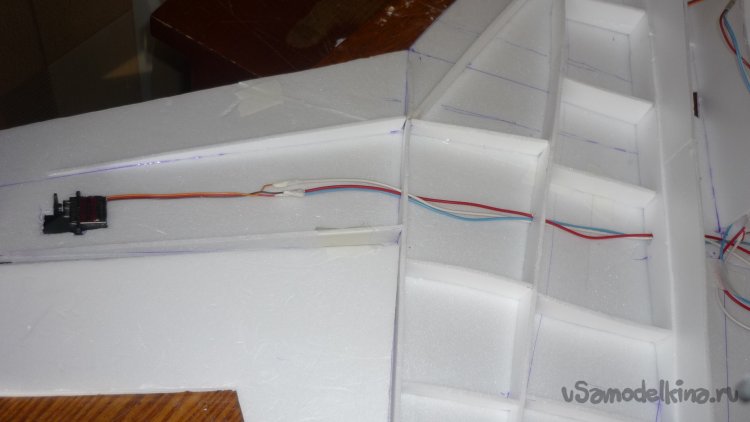

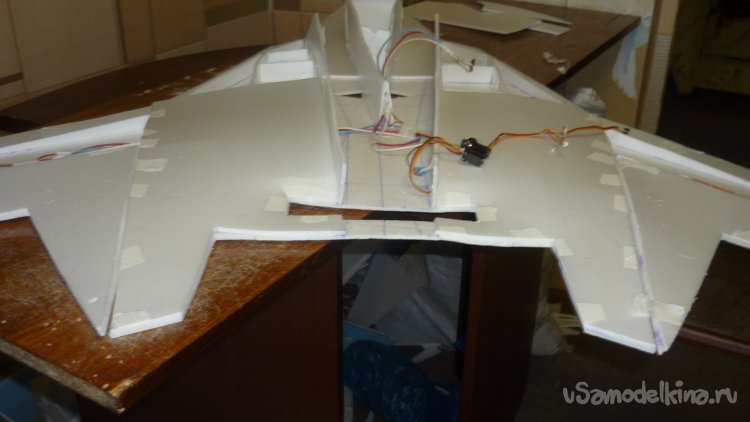

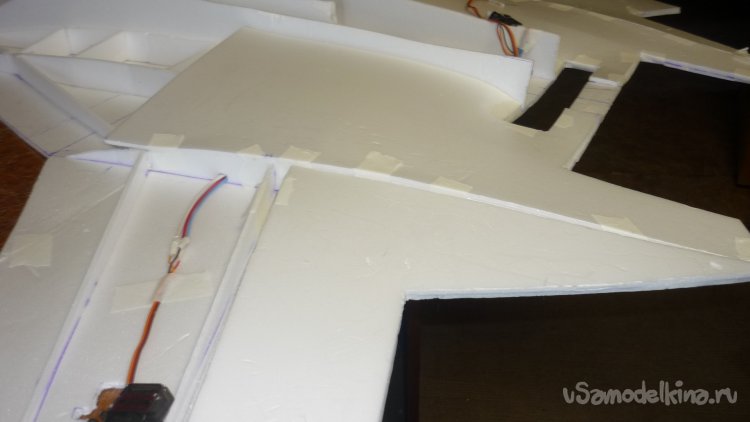

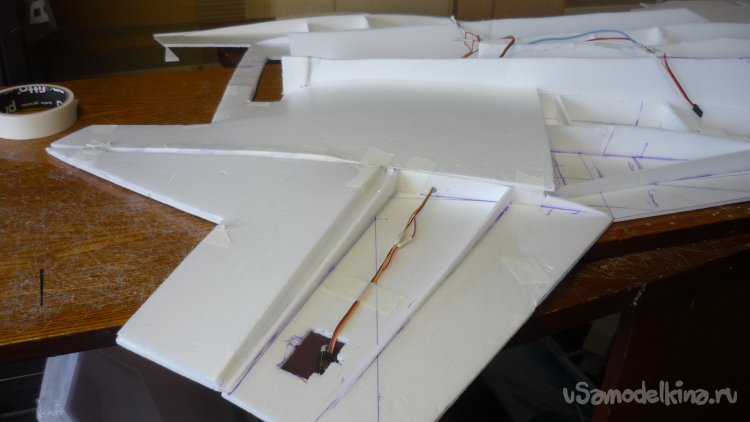

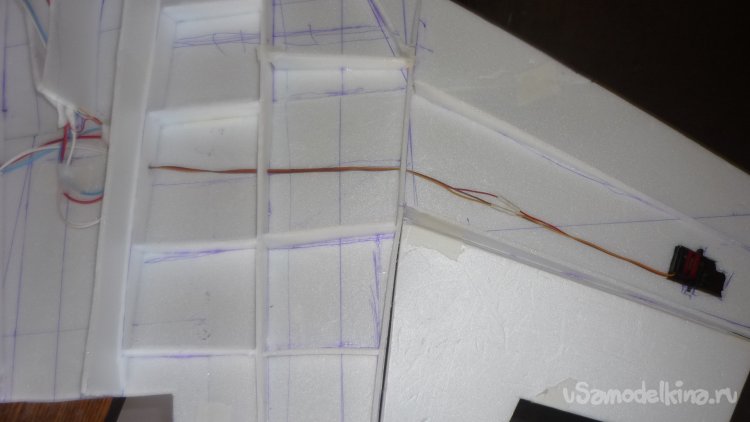

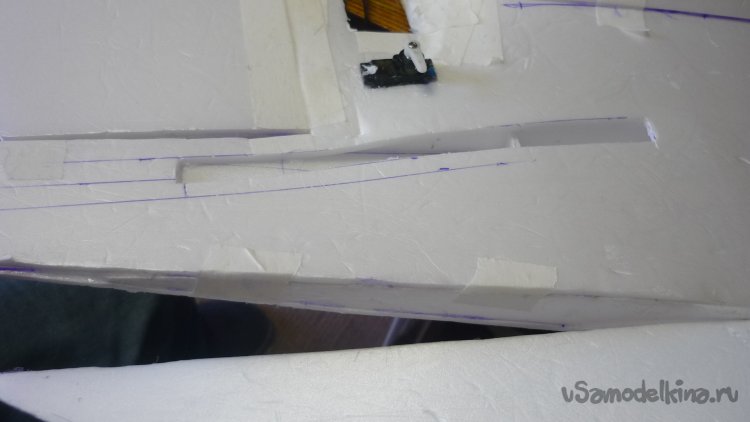

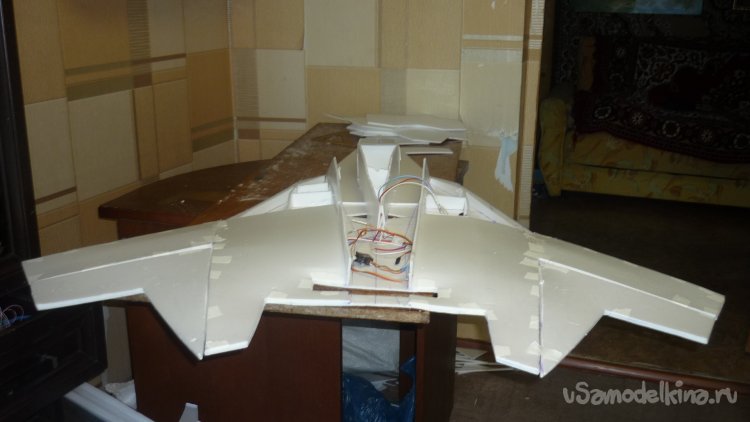

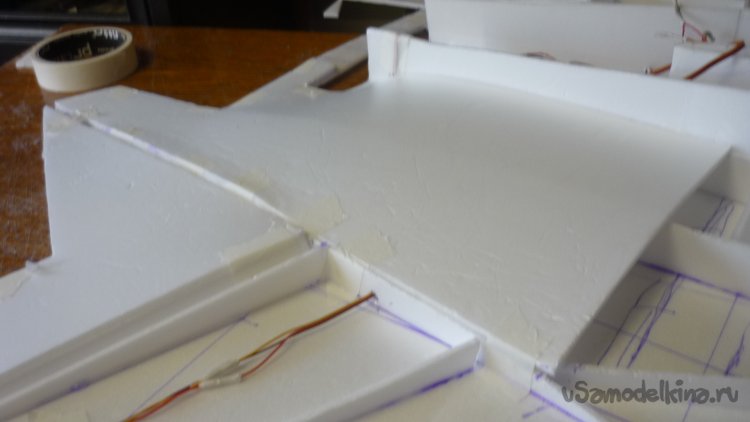

Размечаю места установки сервомашинок для элеронов, прокладываю провода.

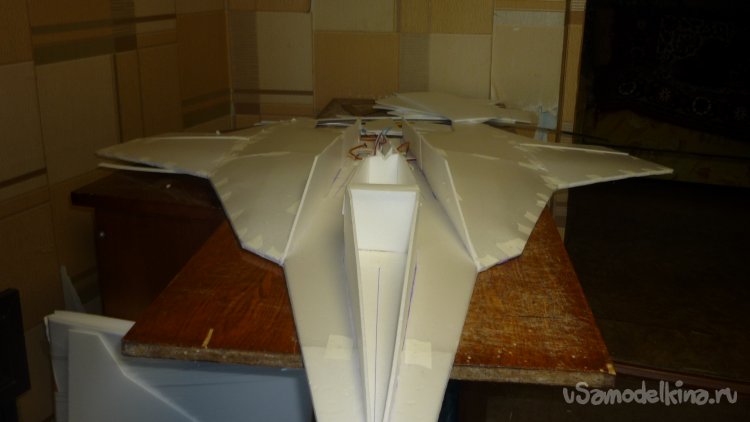

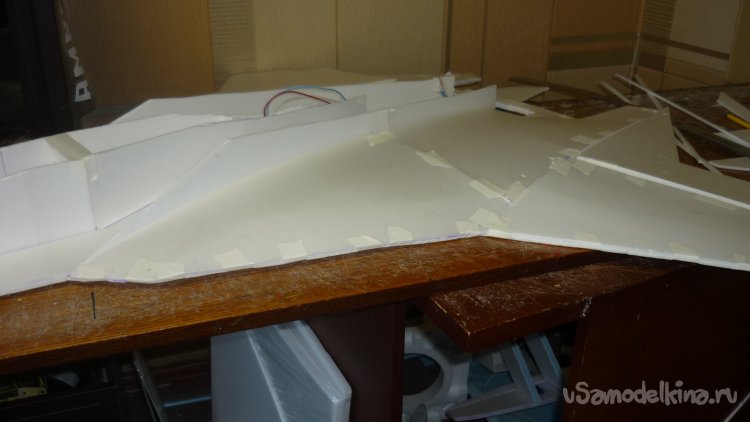

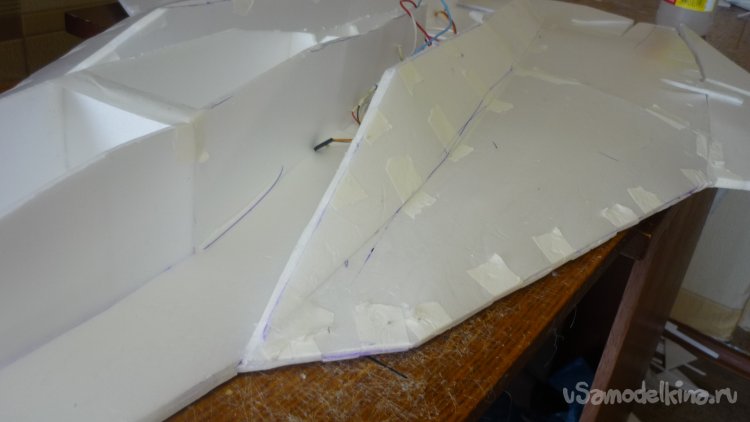

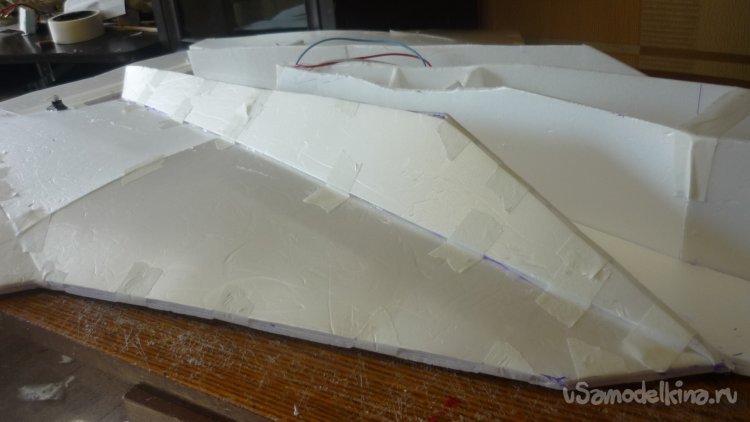

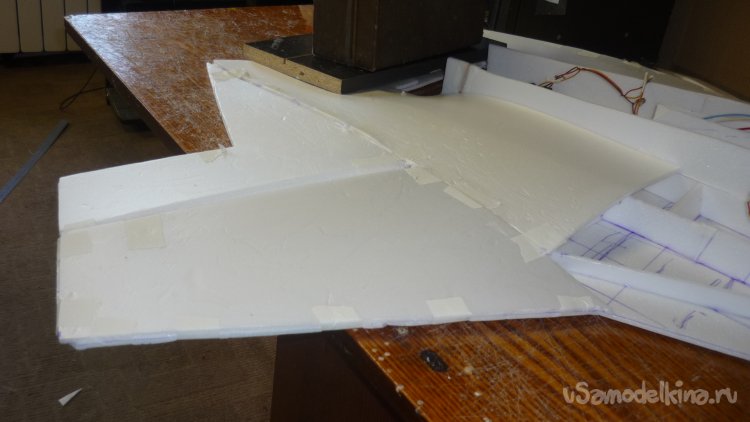

Примеряю, подгоняю и монтирую внешнюю обшивку модели.
Заканчиваю монтаж внешней обшивки модели.

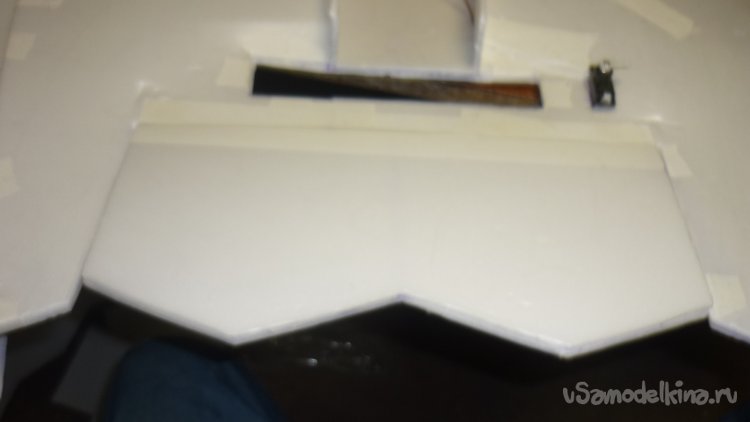

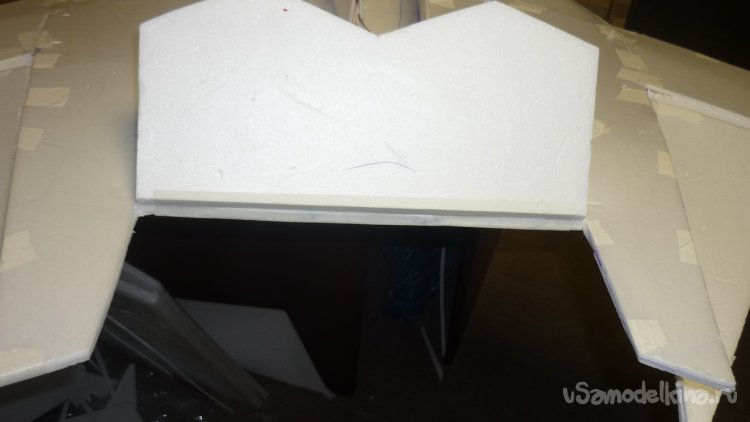

Склеиваю два слоя заготовок руля высоты и навешиваю на бумажный, малярный скотч.

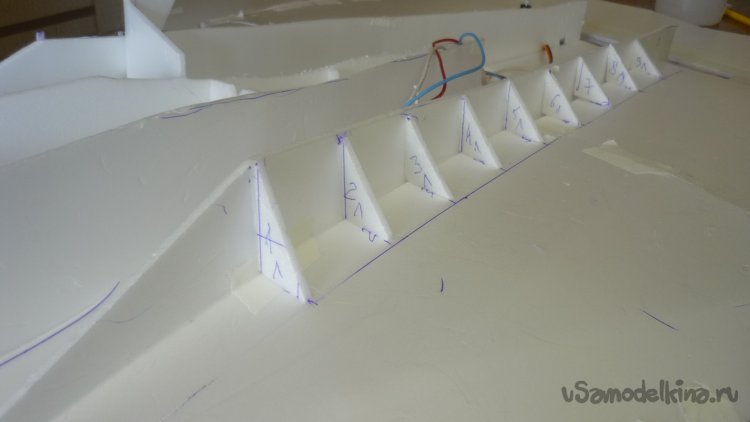

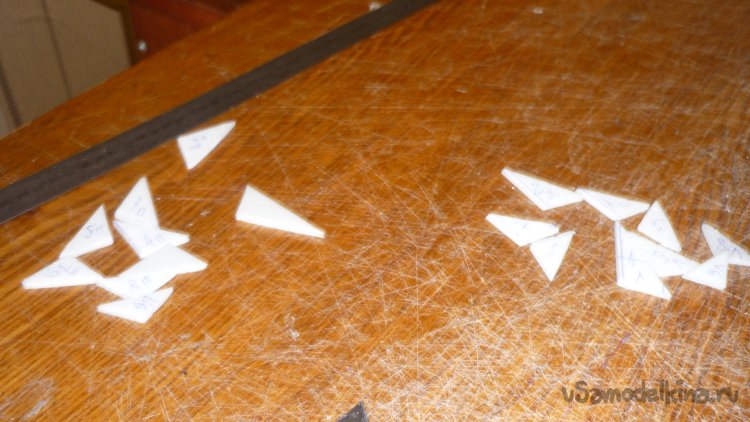

Вырезаю заготовки внутренних перегородок откосов на воздуховодах (косынки).
Примеряю и вклеиваю.
Монтирую внешнюю обшивку откосов воздуховодов.

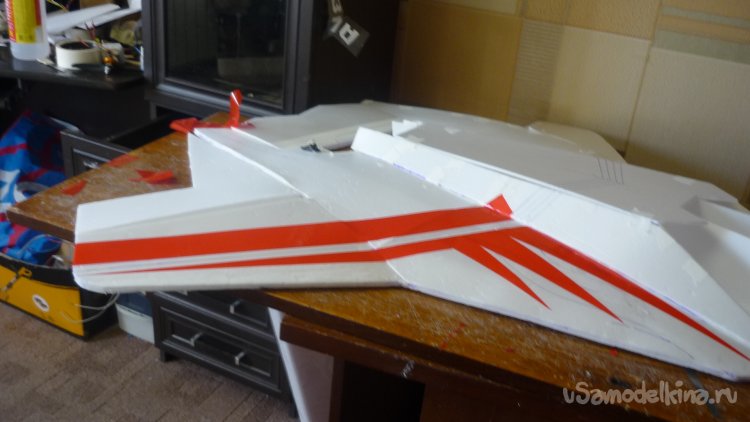

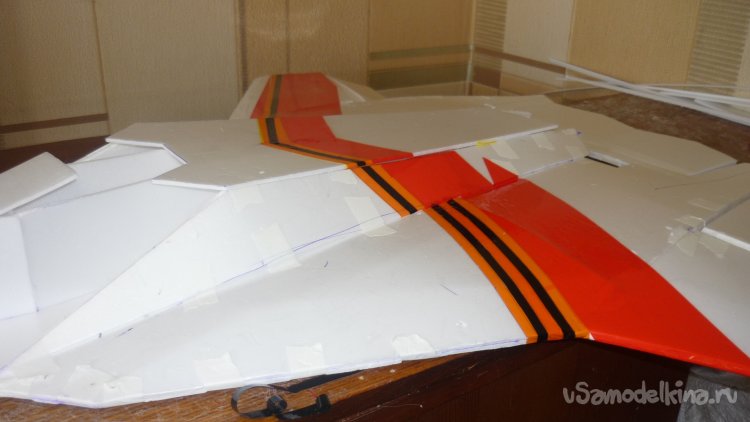

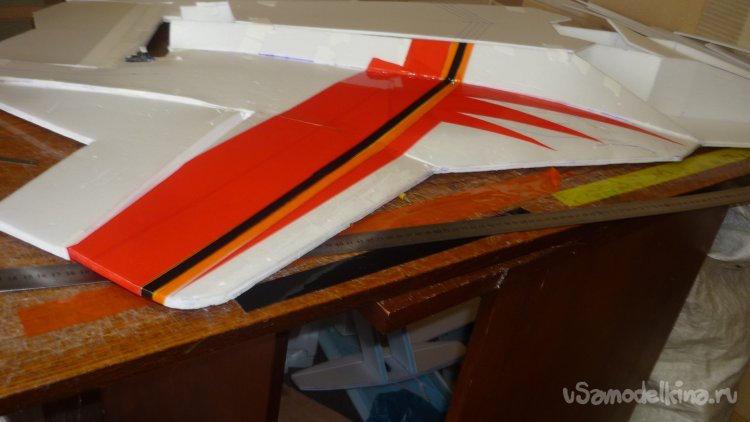

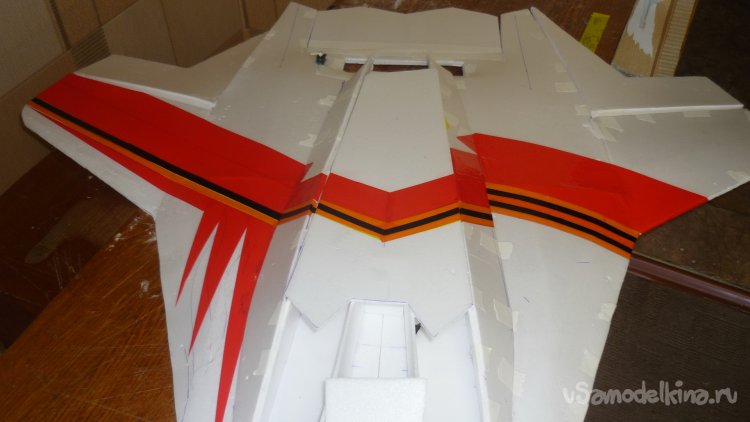

Начинаю локальную обтяжку модели цветным скотчем.

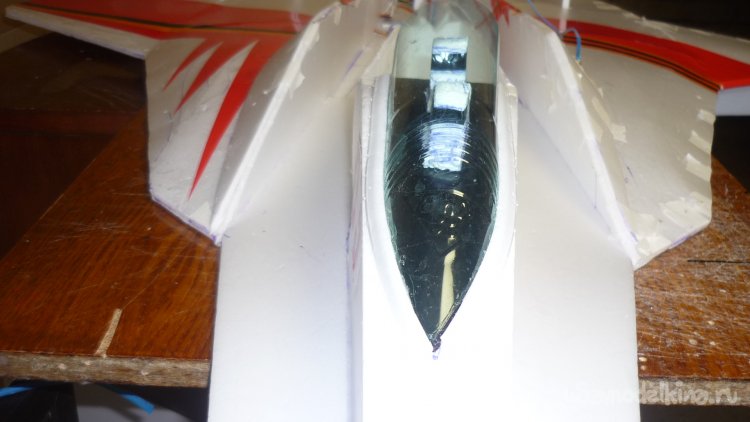

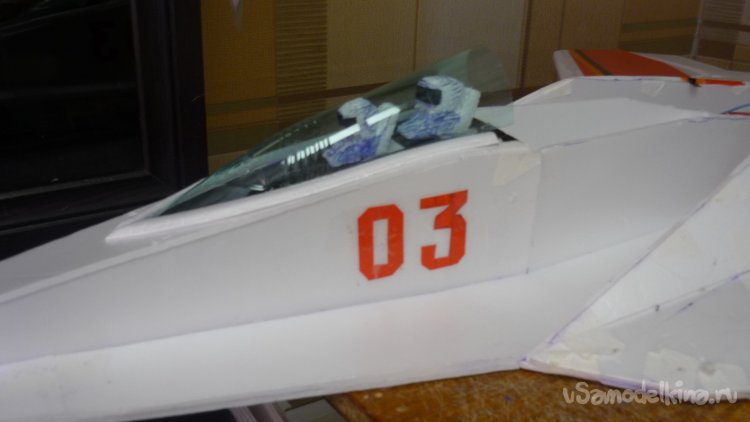

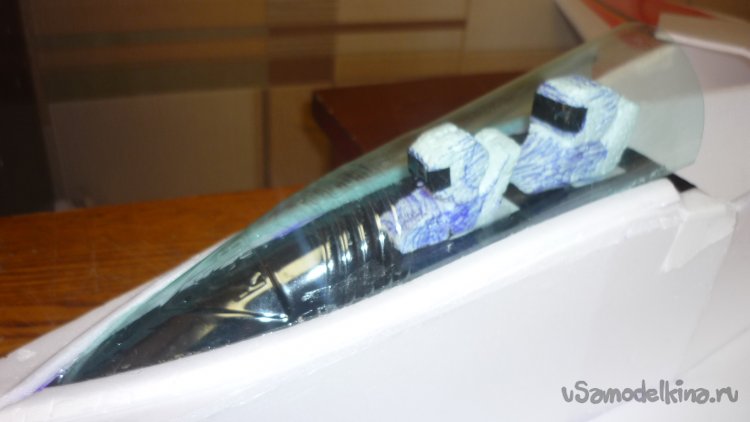

Из пластиковой бутылки вырезал остекление кабины. Обозначил кабину чёрным скотчем, вырезал фигурки пилотов, всё склеил..

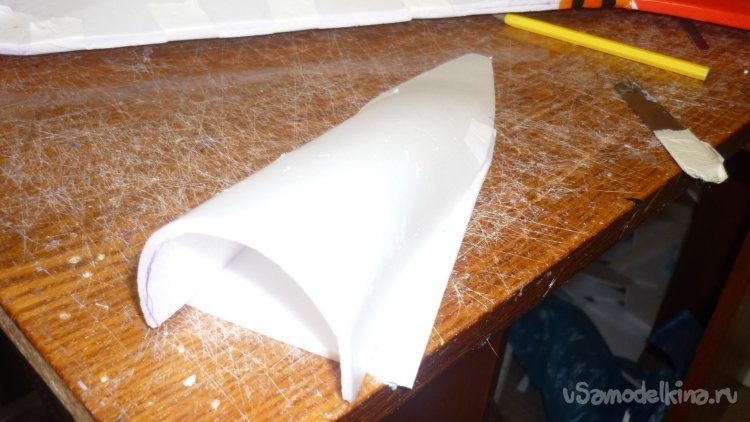

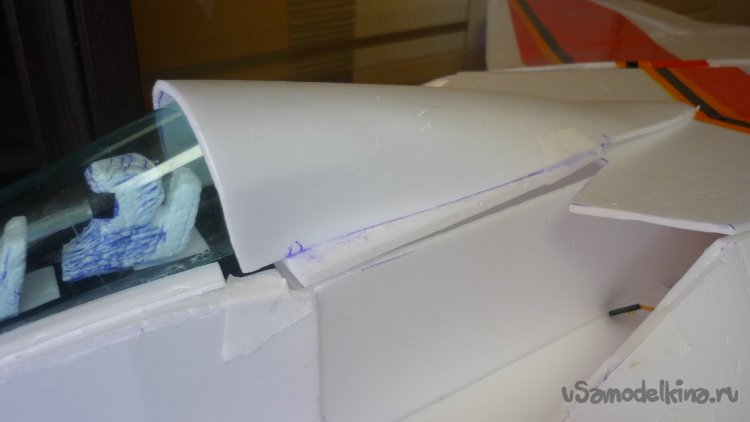

Вырезал заготовки для гаргрота, смонтировал.
Вырезал цифры, смонтировал.

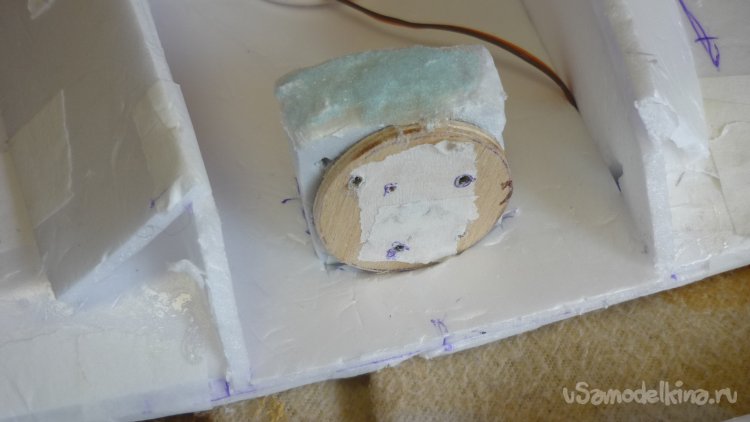

Выпиливаю из 3 мм фанеры кружочек диаметром 40 мм и вклеиваю на кусок пенопласта.
Смонтировал на место.
Тут будет монтироваться мотор с винтом.

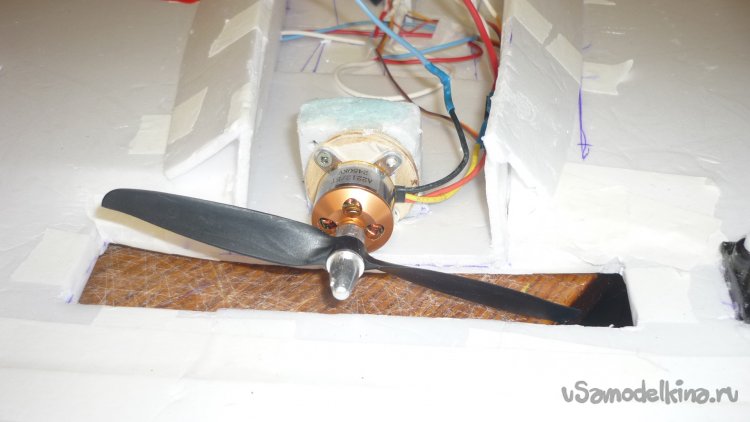

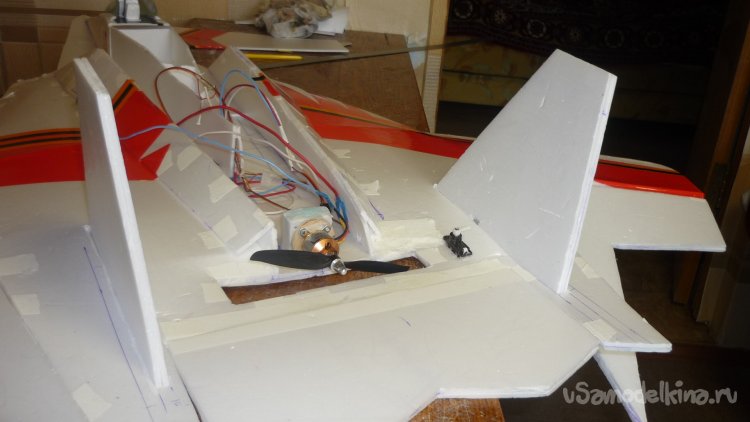

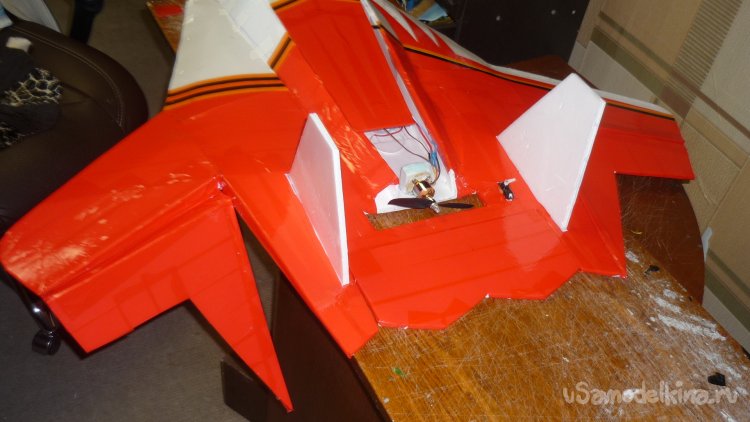

Смонтировал мотор с винтом.
Во внешней обшивке прорезал места для установки килей.
Примерил кили.

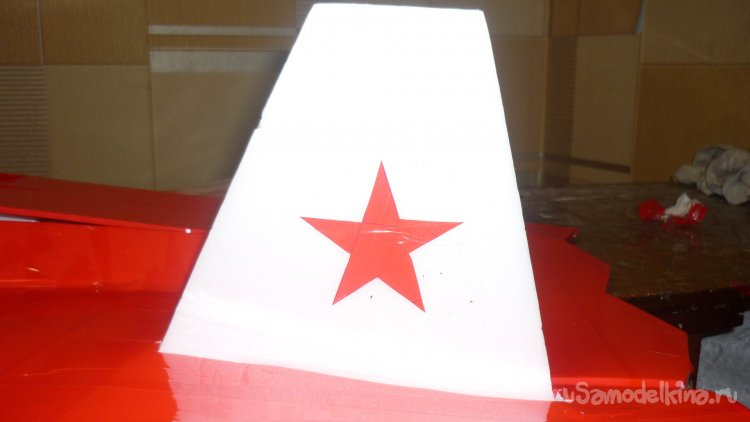

На кили нарисовал рубиновые звёзды и смонтировал их на своё место.
Заканчиваю обтяжку модели цветным скотччем.

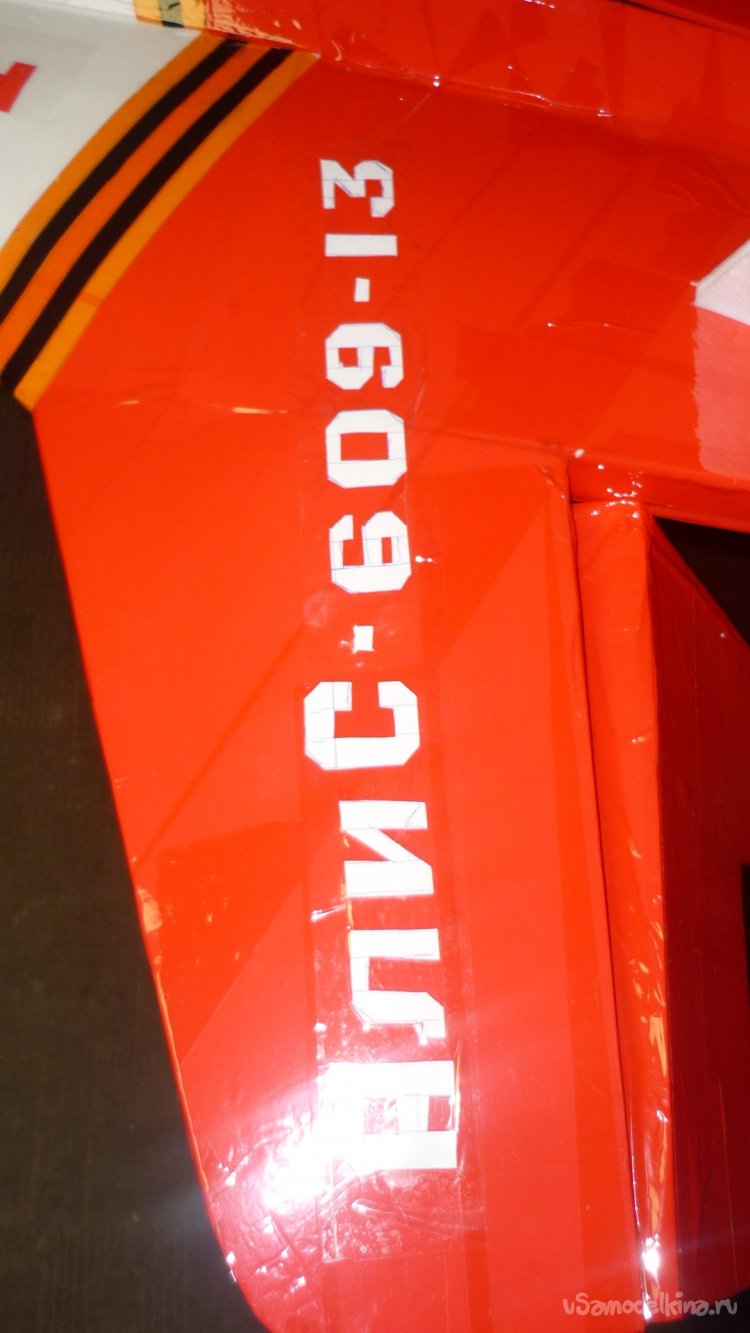

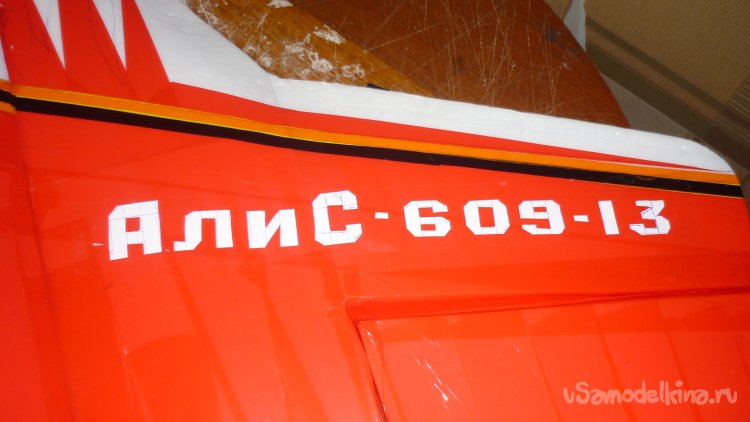

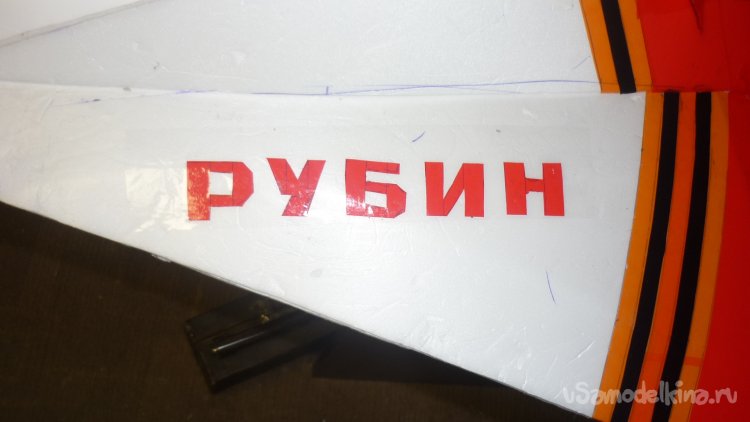

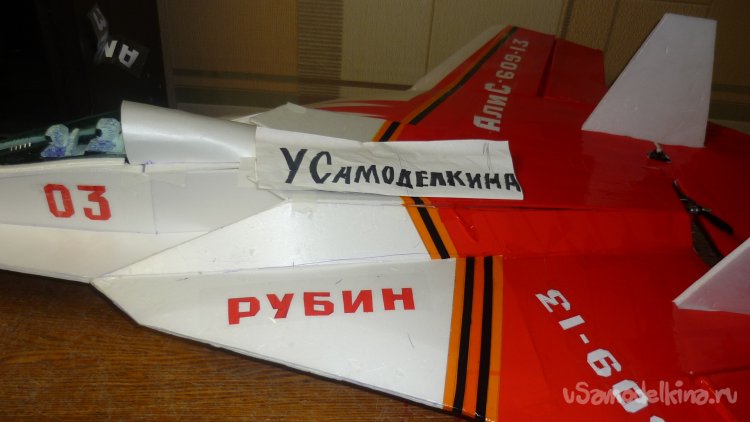

Вырезали буквы и цифры. Монтирую надписи
Эта модель предназначена для запуска с руки, так как взлётно-посадочной полосы поблизости нет. Но при желании , всегда, можно установить шасси, приклеив с нижней стороны модели кусочки 3 мм. фанеры, для их монтажа.

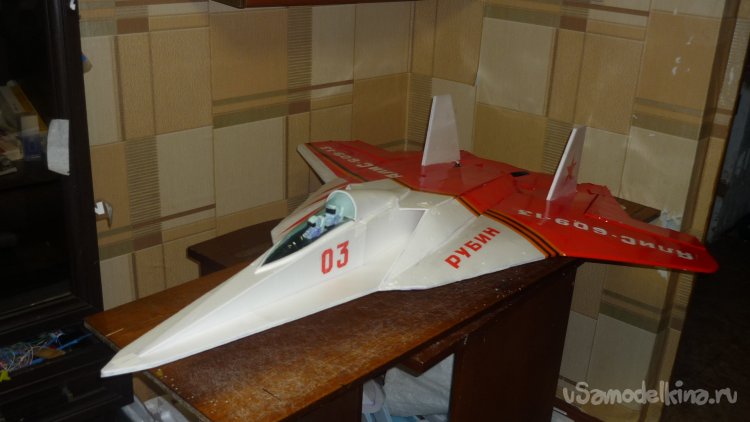

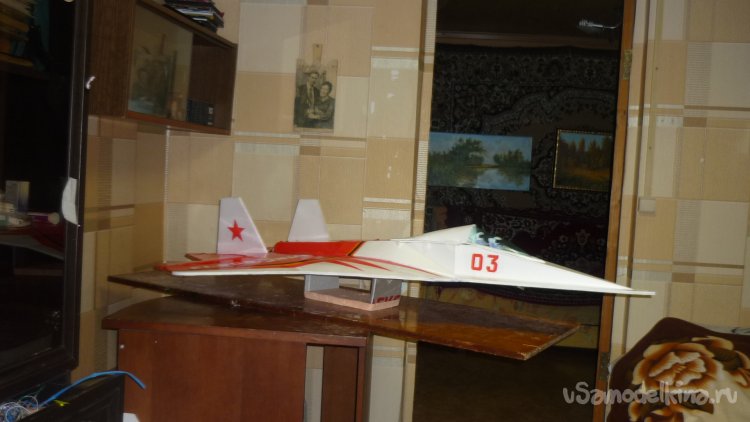

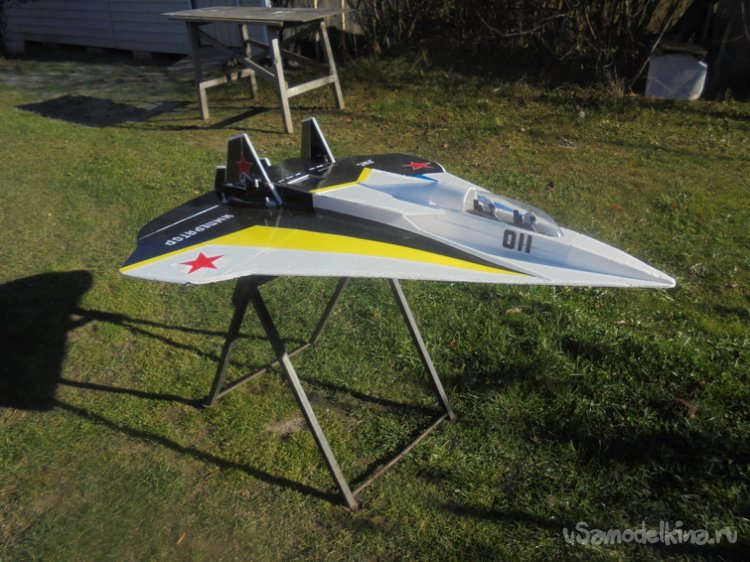

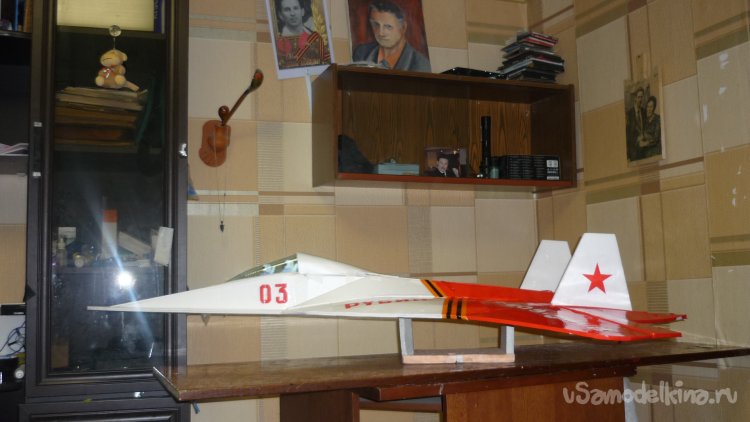

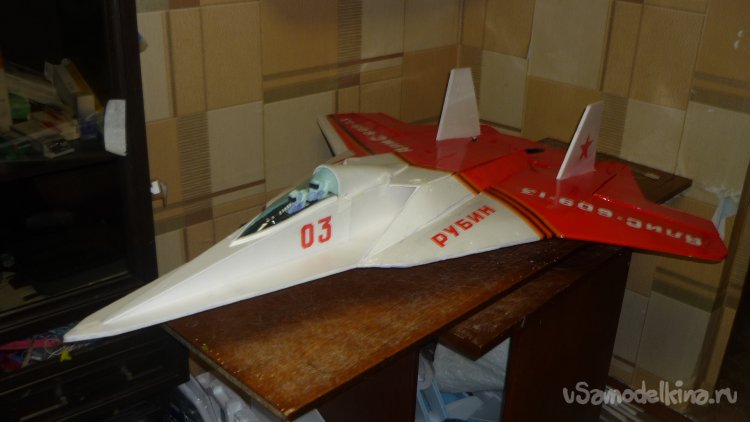

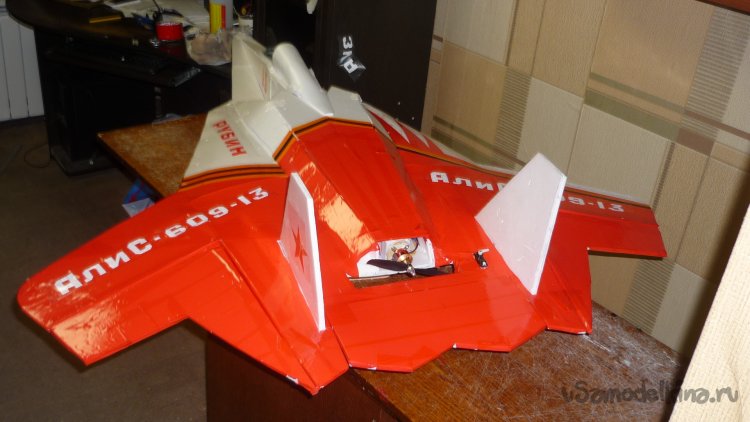

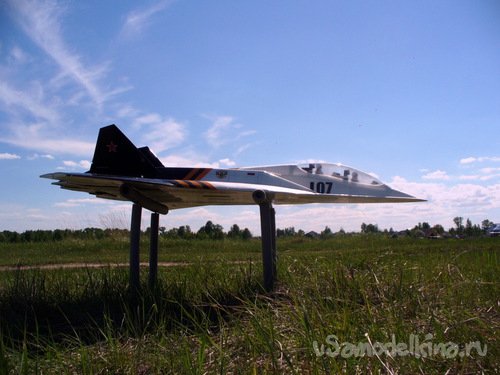

Процесс изготовления модели подошёл к завершению. Вот такая модель появилась для полётов в первые , тёплые майские деньки.
Фотографии для сайта «У Самоделкина».
На этом прощаюсь с вами. До свидания!
Ваш Валерьян Самоделкин.
