Какая радость – отменили «масочный» режим!
На радостях съездил в город и купил различные материалы для постройки новых авиамоделей.
Сегодня я расскажу вам про авиамодель «Жало» АлиС - 09 «Sting»
Уже несколько месяцев прошло, как получил посылки с моторами от Али Экспресс, а вот опробовать их так и не смог. Решил создать модель под мотор 2212 /5Т 12450KVс винтом 6 х 4 Е.

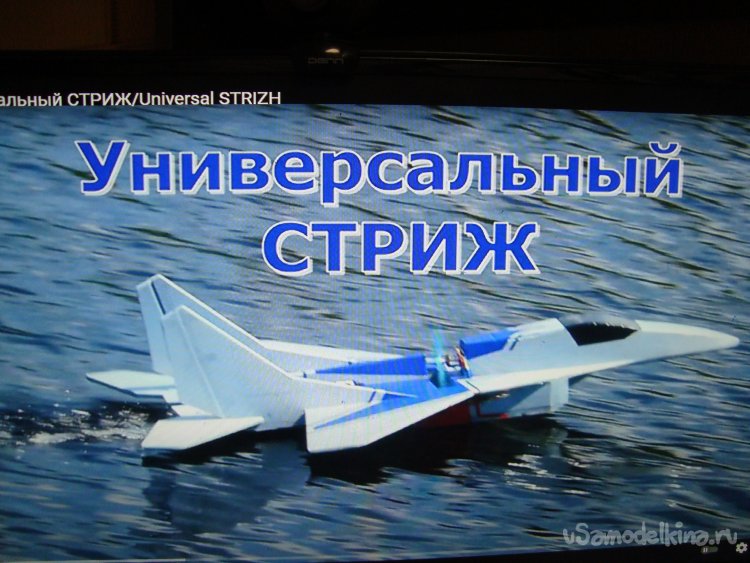

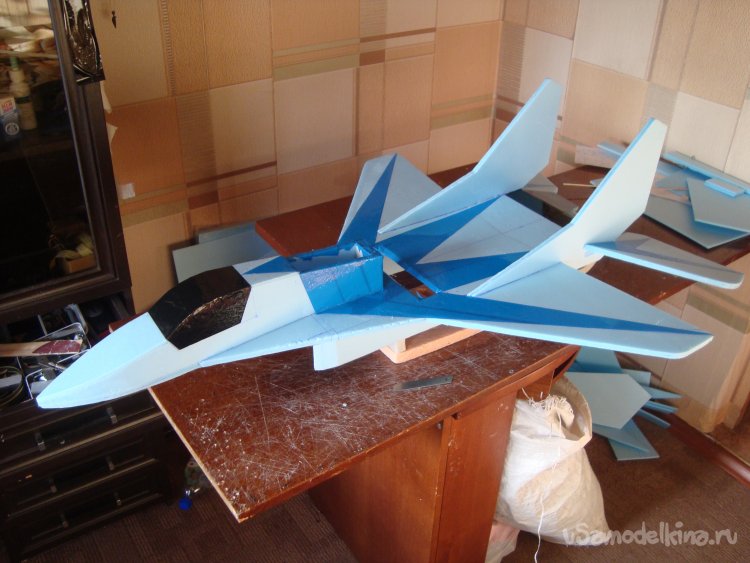

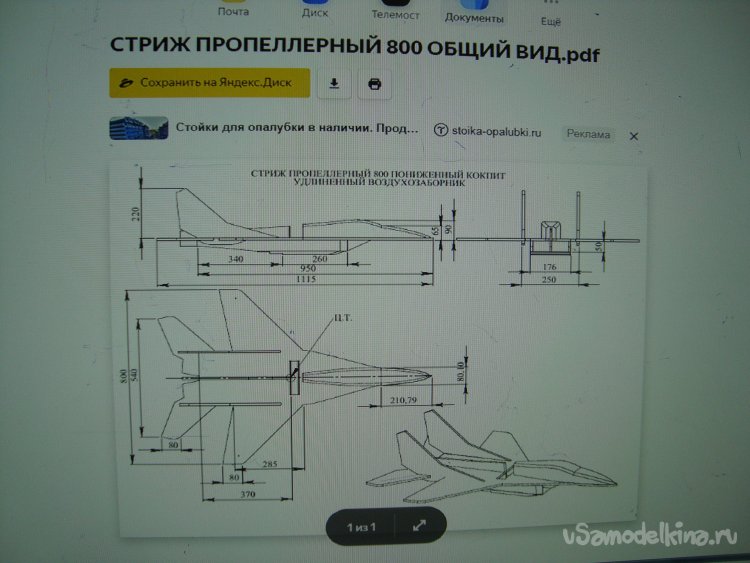

Эти моторы с таким винтом использовались на моделях «Стриж»
Я уже строил такую модель и показывал её вам.
Повторяться не хотелось , и я вспомнил одну очень интересную авиамодель и

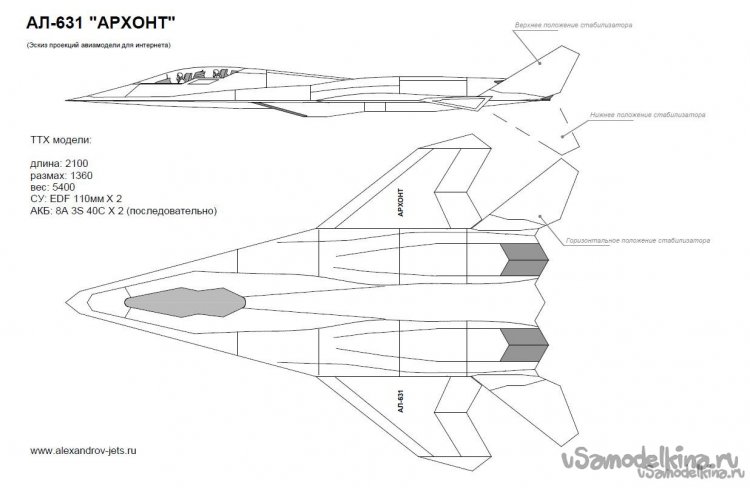

за основу взял чертежи Сергея Александрова для модели AL – 631 «Архонт».

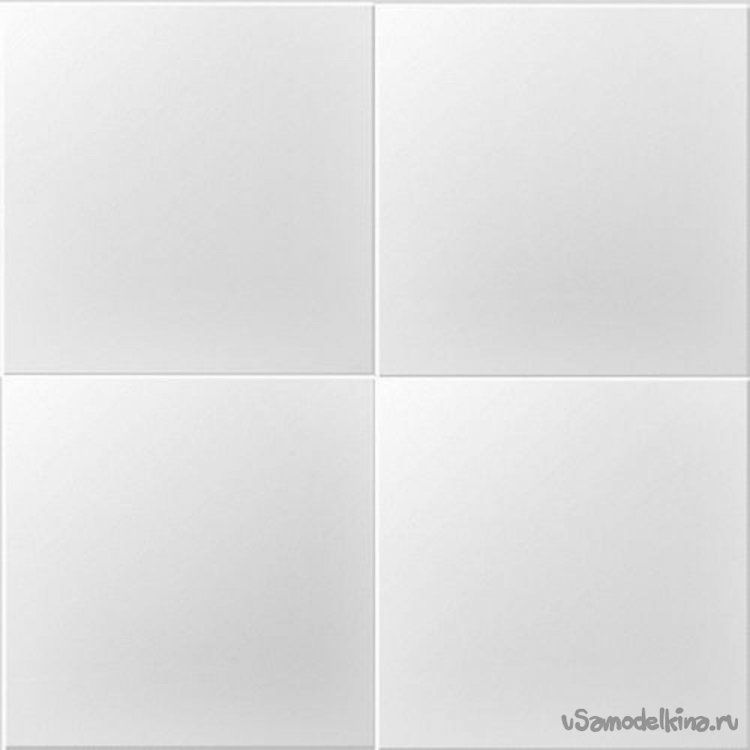

Строить модель буду из простой, гладкой, белой потолочной плитки, толщиной 4 мм. и простой листовой подложки под ламинат, толщиной 5 мм.

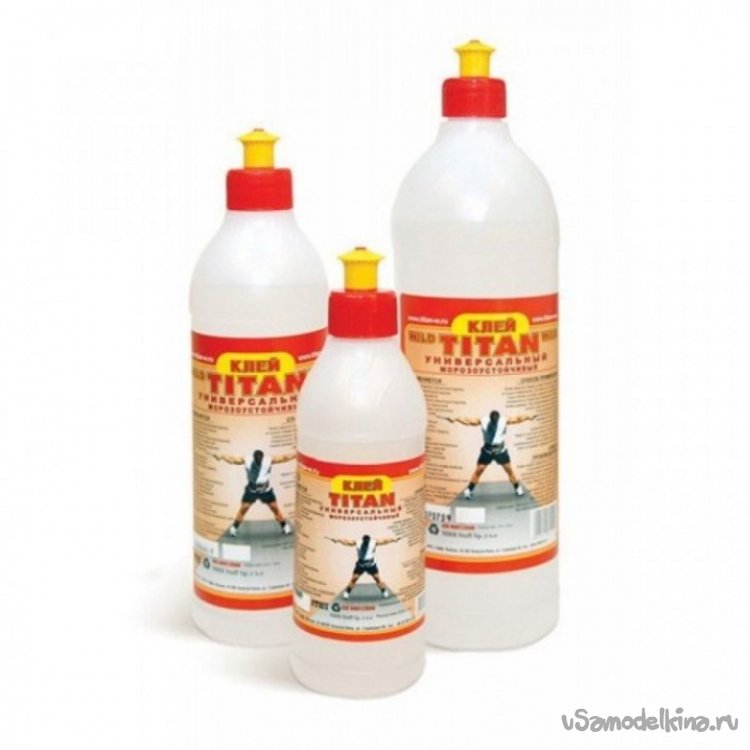

Клеить буду универсальным, влагостойким клеем «Титан».

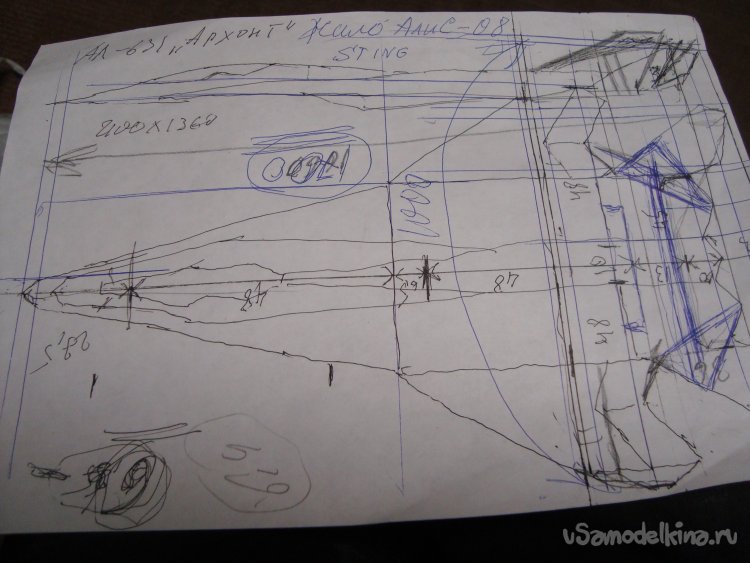

Сделал небольшой чертёжик и проставил размеры.

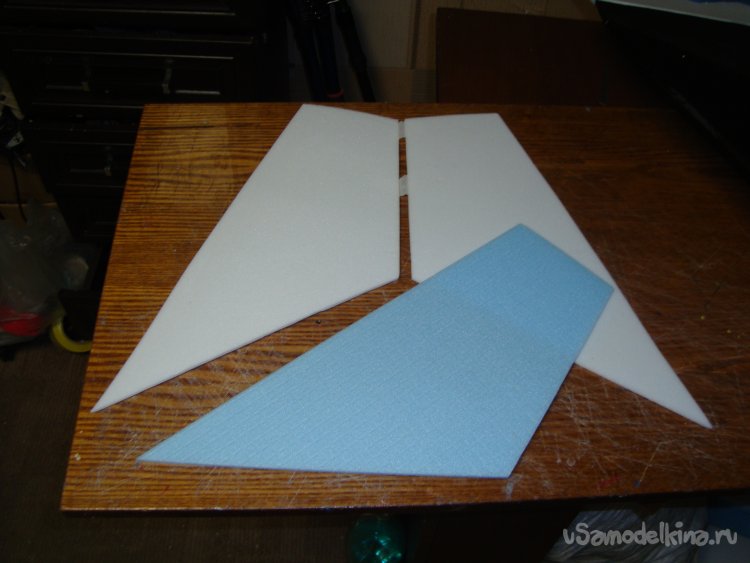

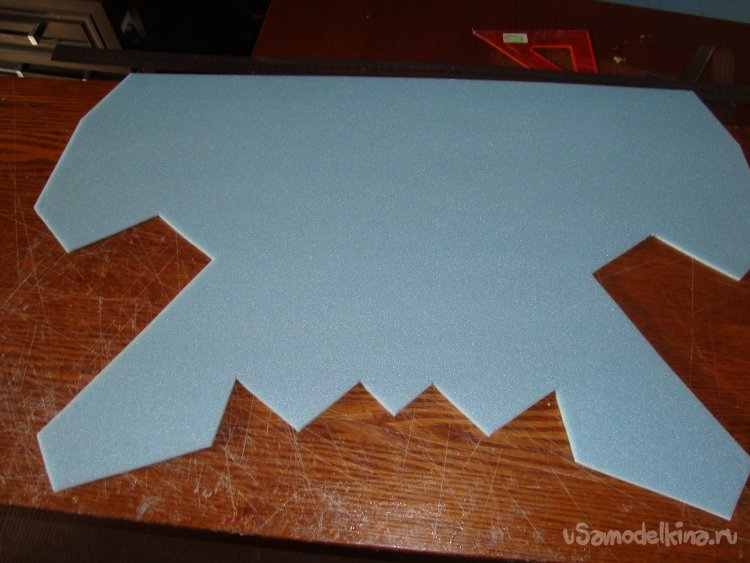

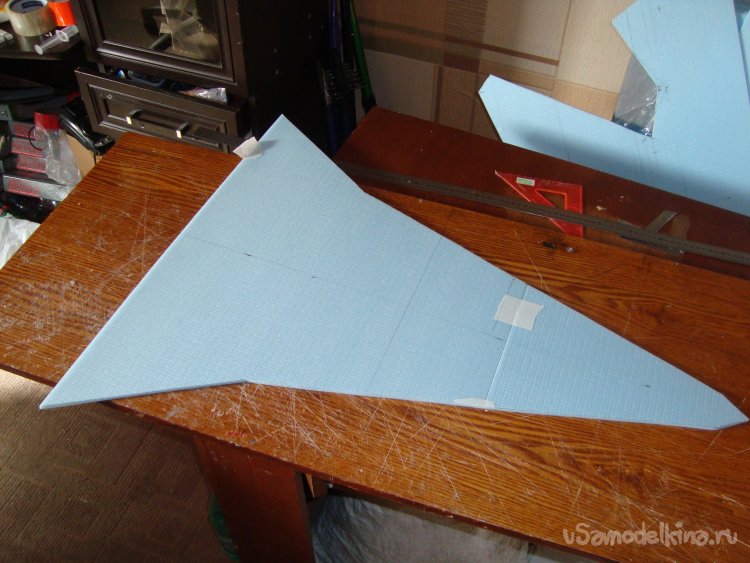

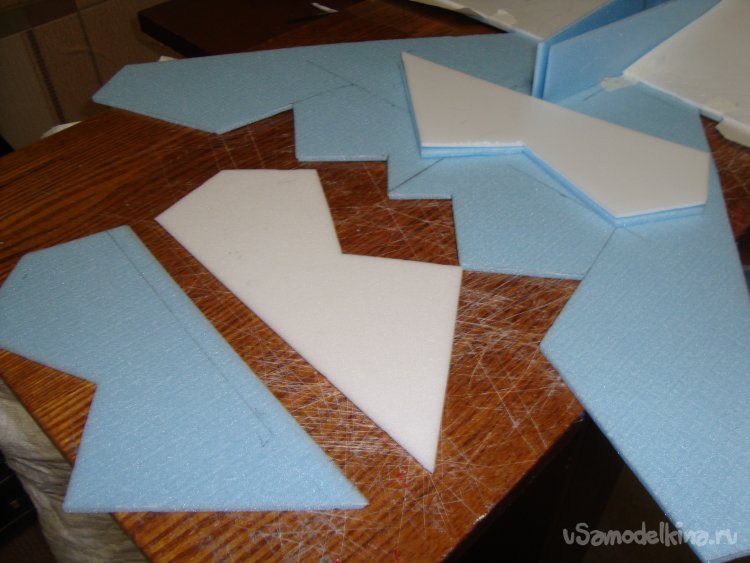

Начал с несущей плоскости , которую вырезал из подложки под ламинат.
Получилось 3 детали.

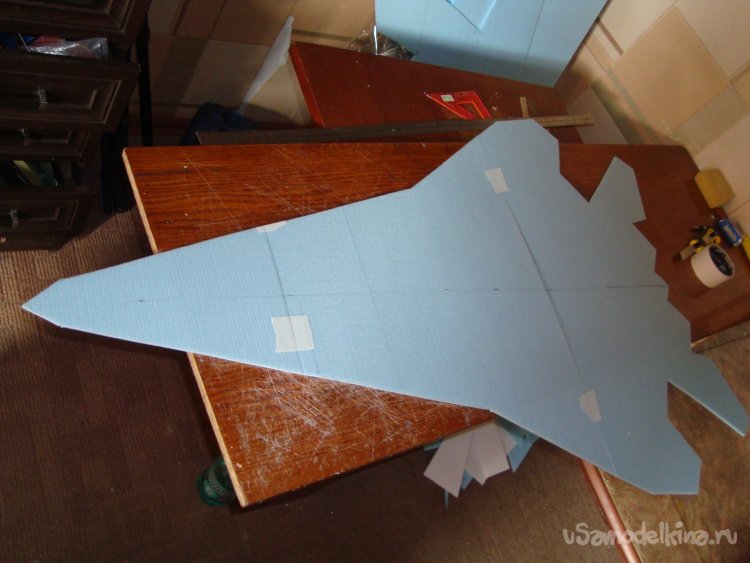

Склеил в единое целое.

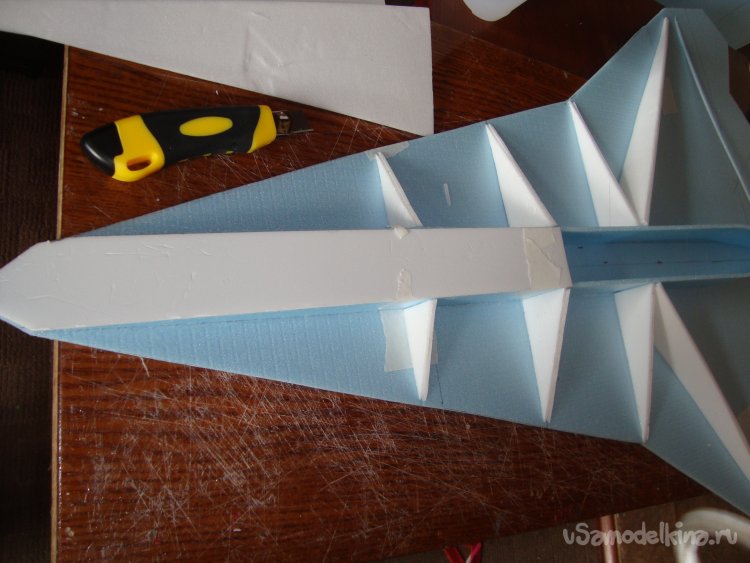

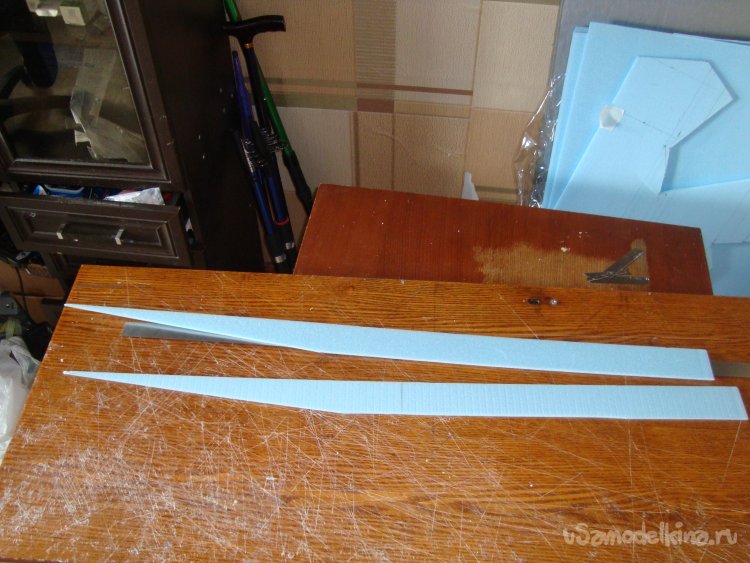

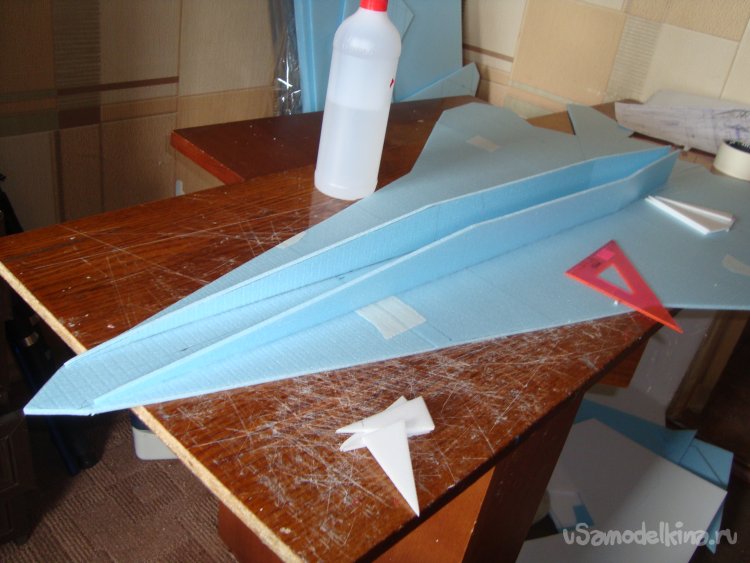

Вырезал внутренние, вертикальные стенки фюзеляжа.

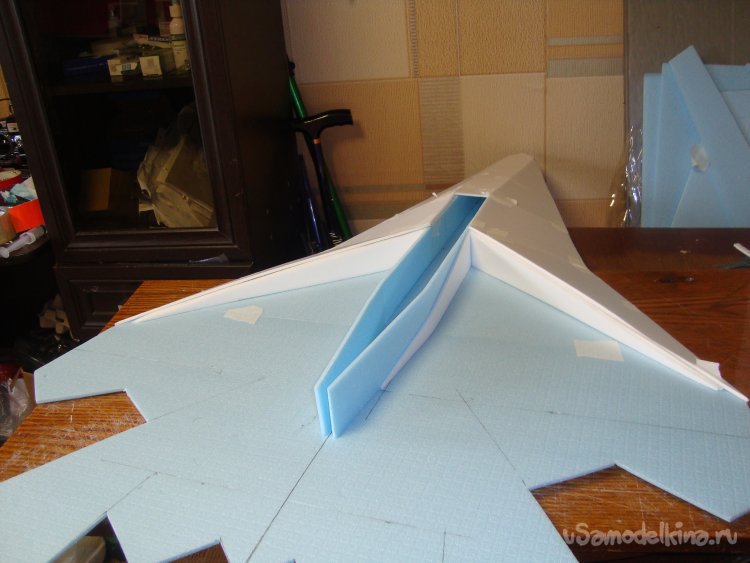

Смонтировал.

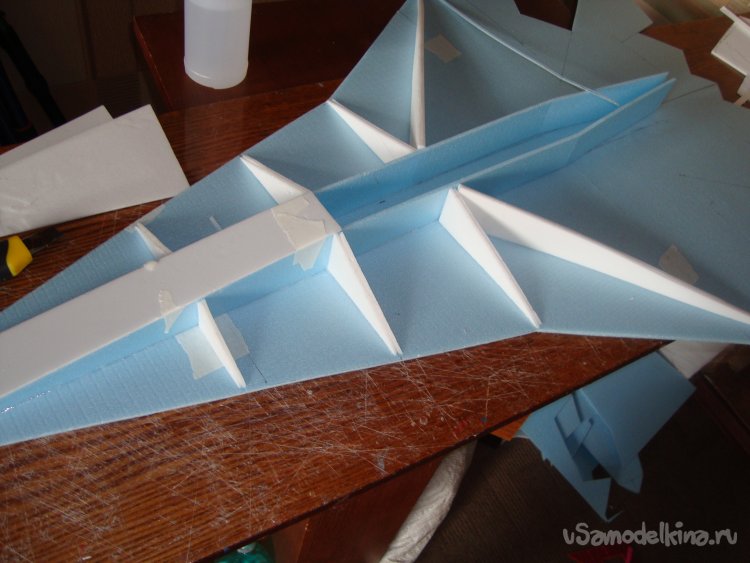

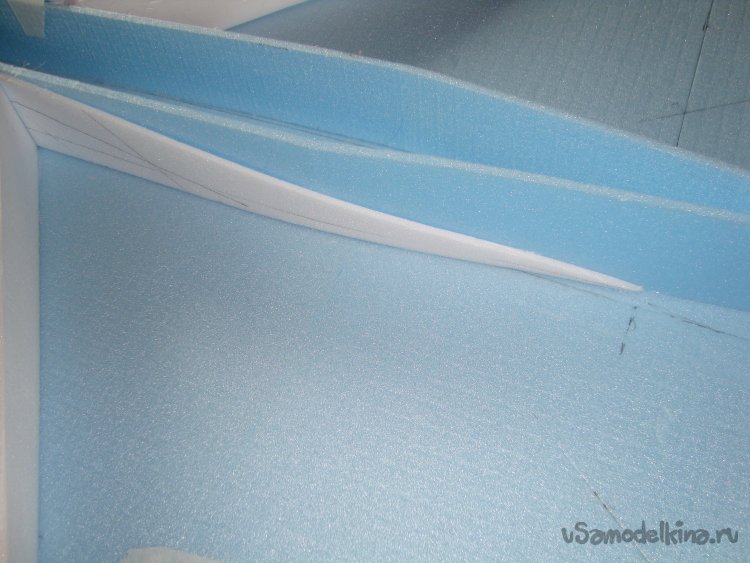

Для монтажа внешней обшивки крыла вклеиваю косынки, вырезанные из потолочки.

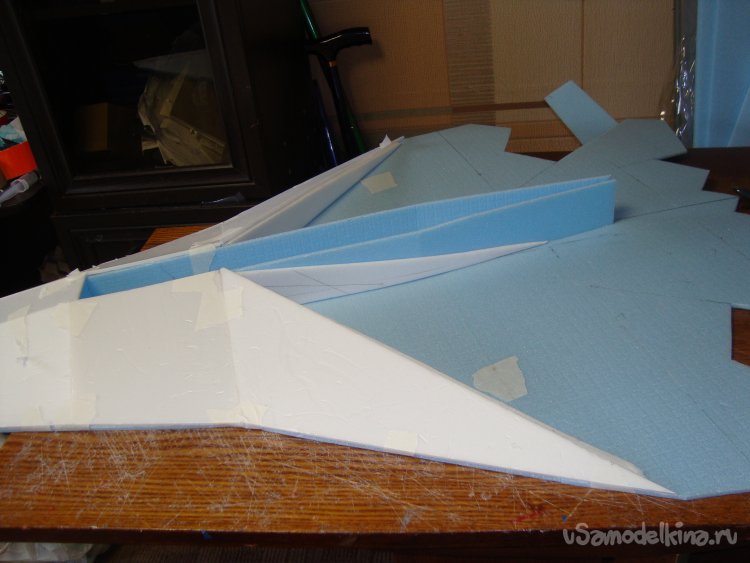

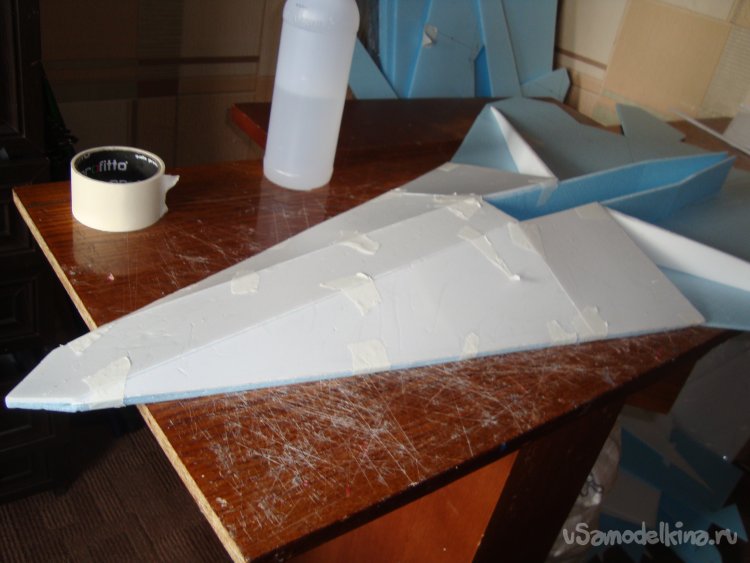

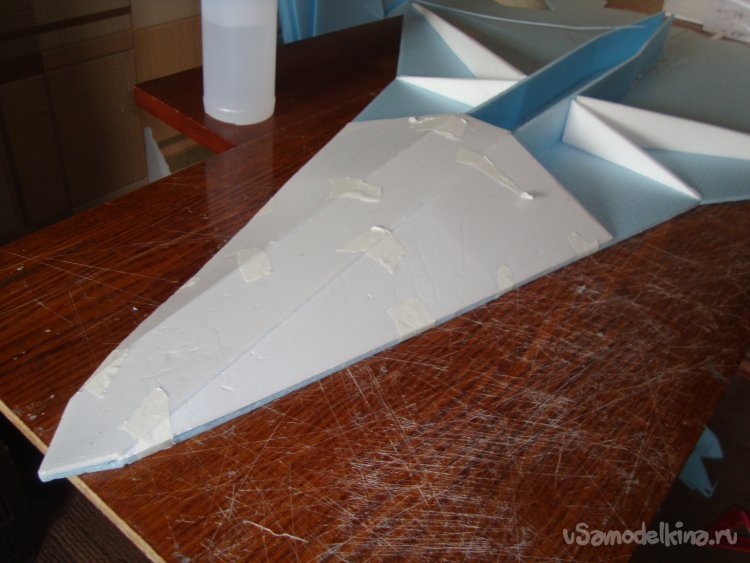

Начинаю монтаж внешней обшивки крыла в носовой части модели.

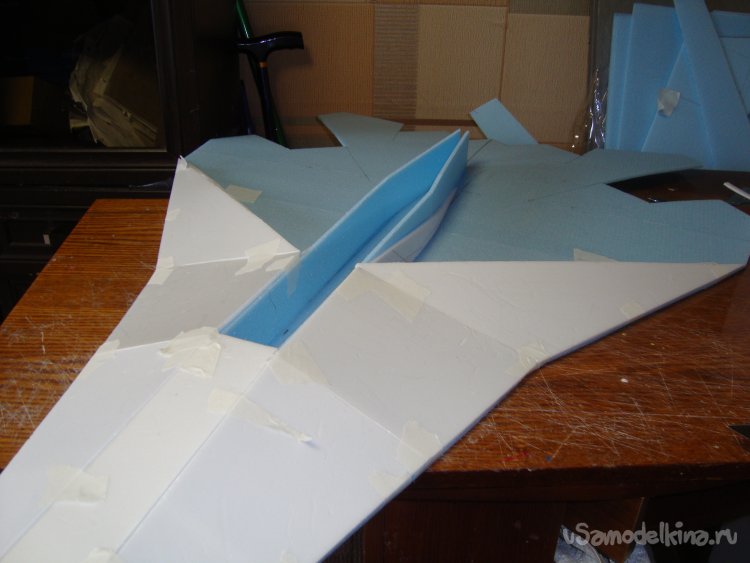

Продолжаю монтировать внешнюю обшивку крыла.

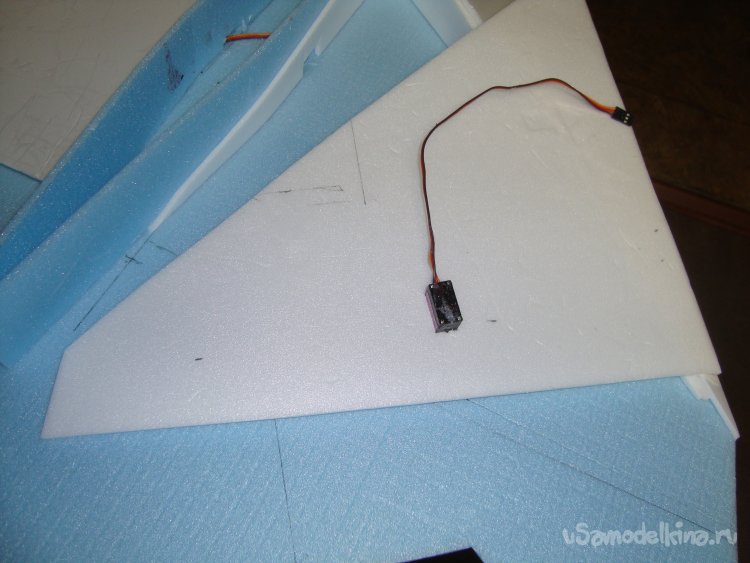

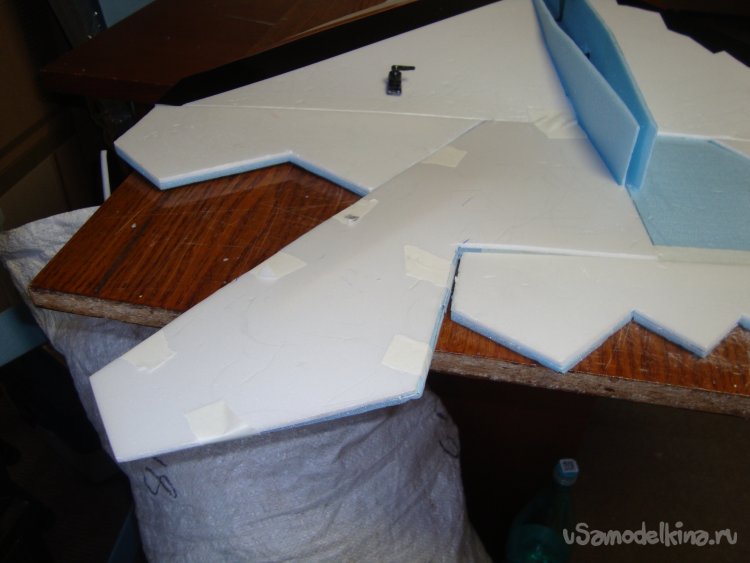

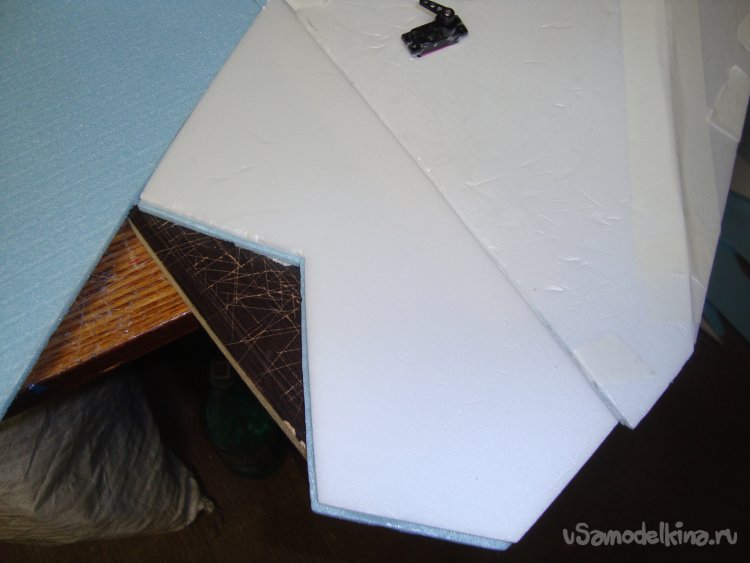

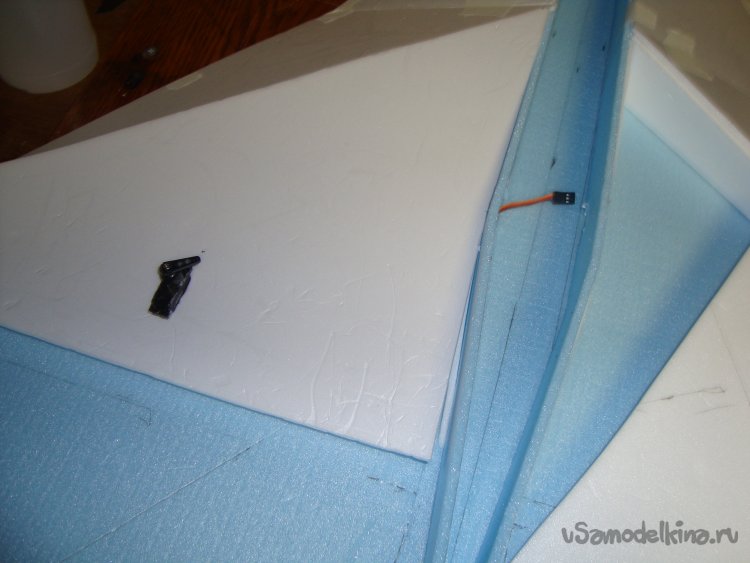

Перед монтажом внешней обшивки крыла в хвостовой части, разметил и вырезал места для установки сервомашинок.

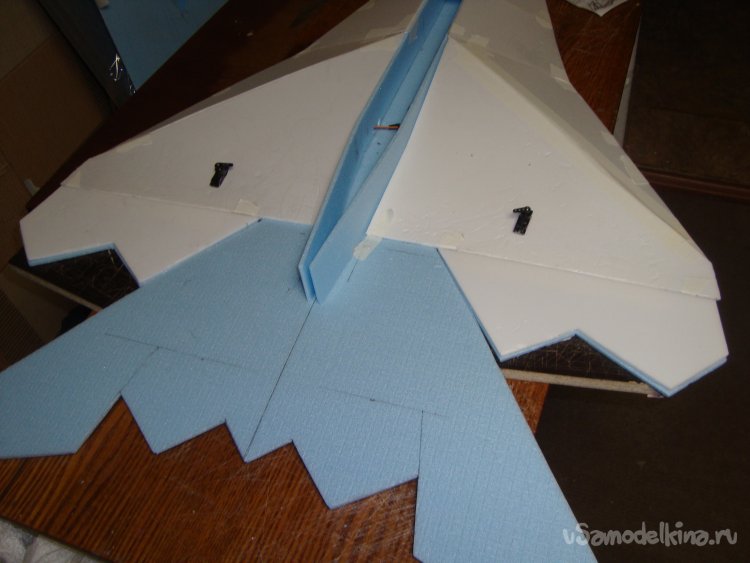

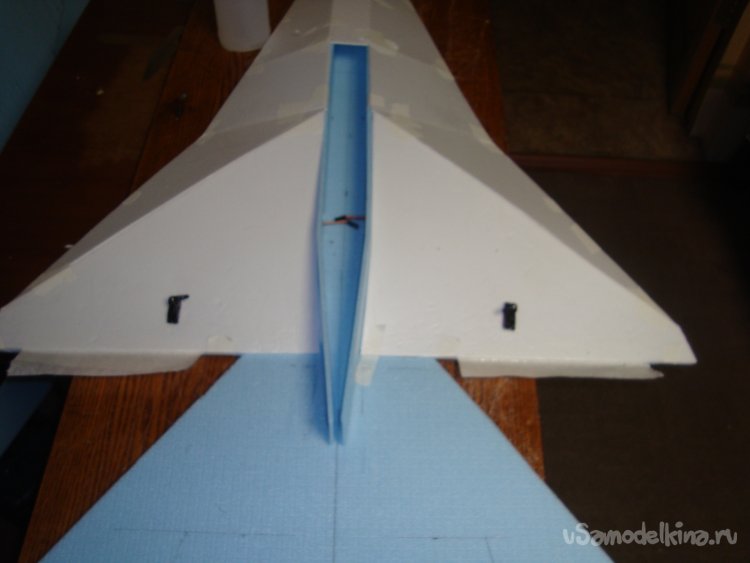

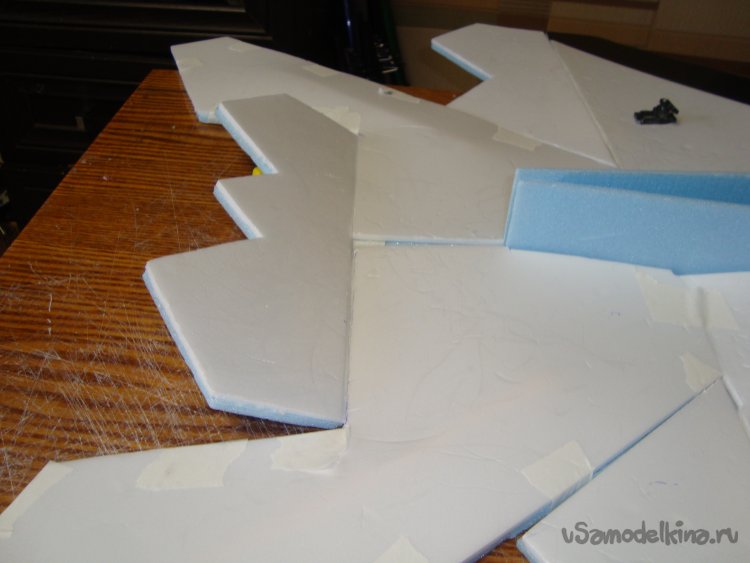

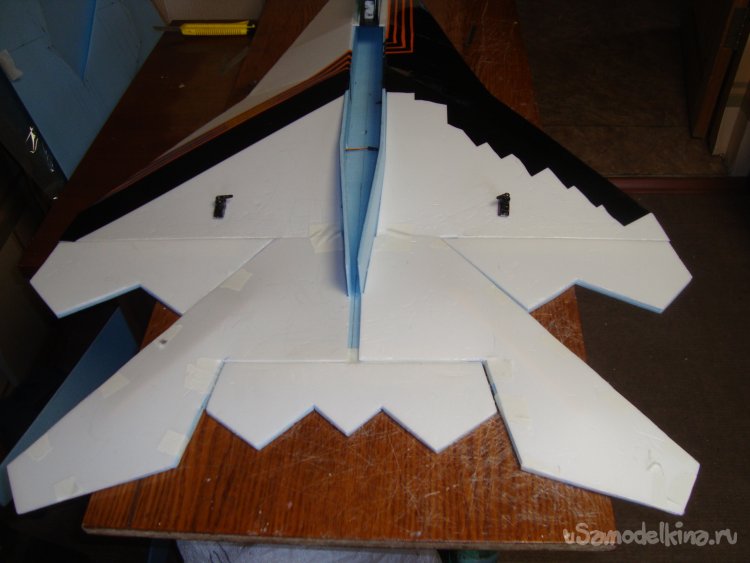

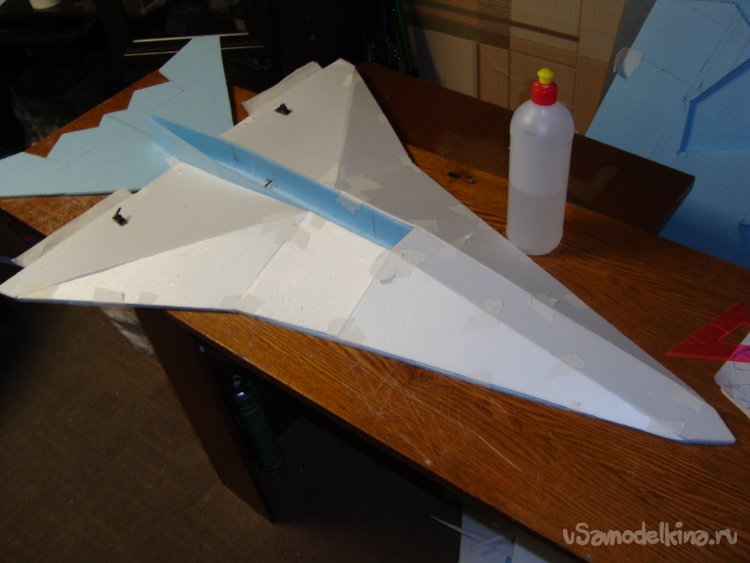

Закончил монтаж внешней обшивки крыла.

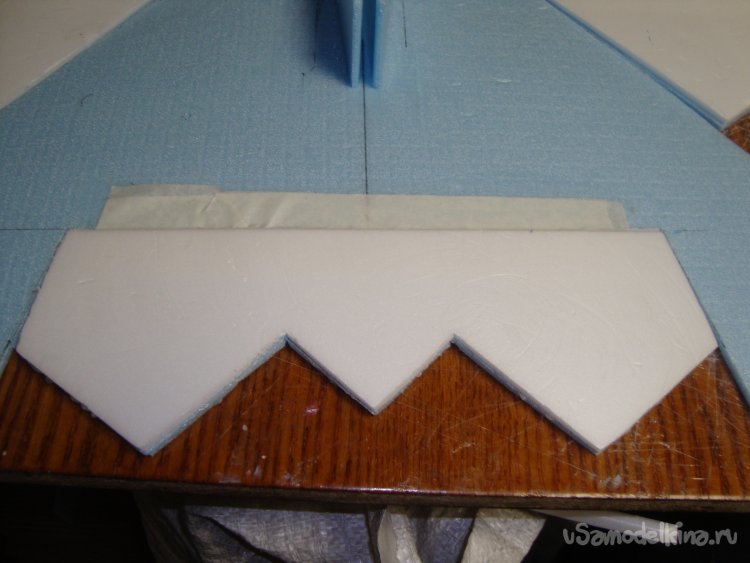

Из 2 слоёв подложки и потолочки вырезал элероны, склеил и навесил на бумажный, малярный скотч.
Таким же образом сделал руль высоты.

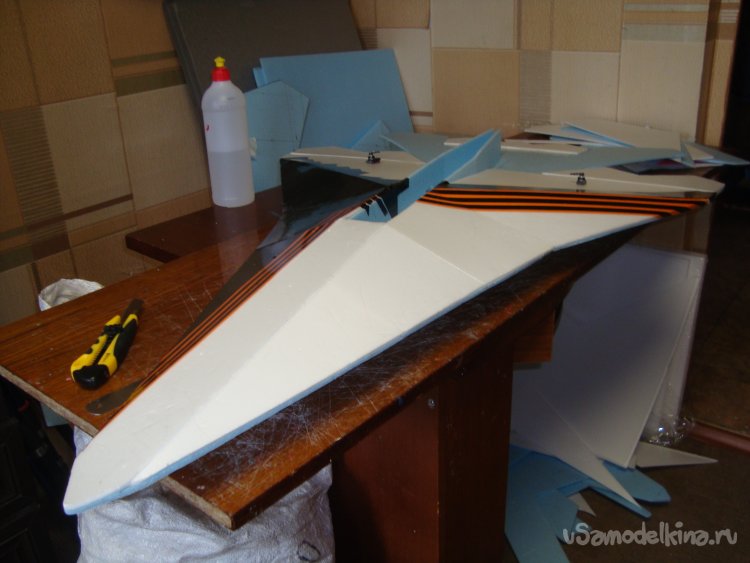

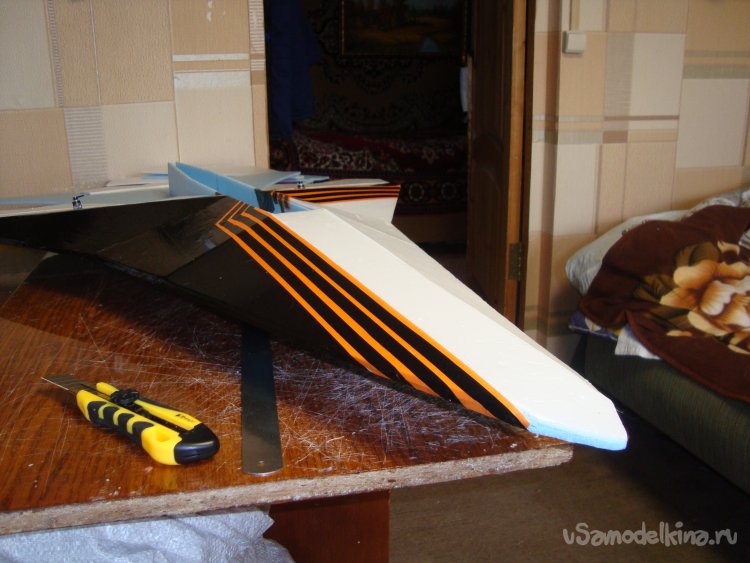

Приступил к дизайнерской работе.Начал локальную обтяжку модели цветным скотчем.

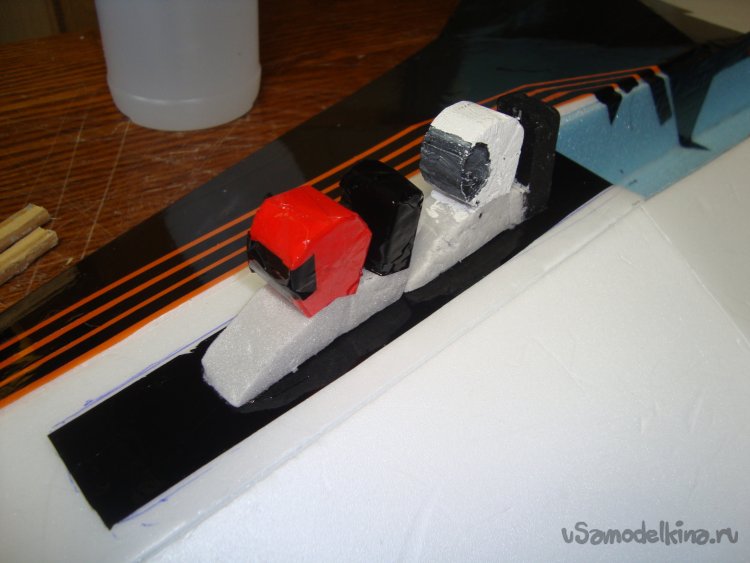

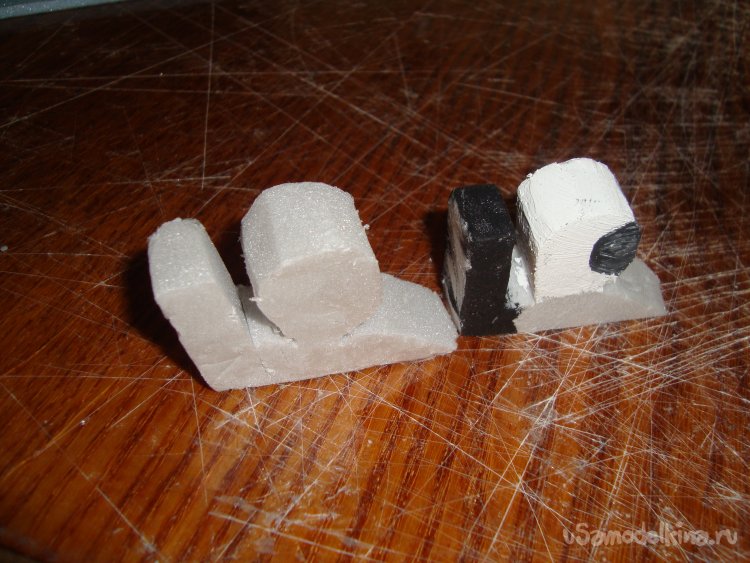

Вырезал фигурки пилотов из утеплителя. Толщиной 20 мм. , примерил.

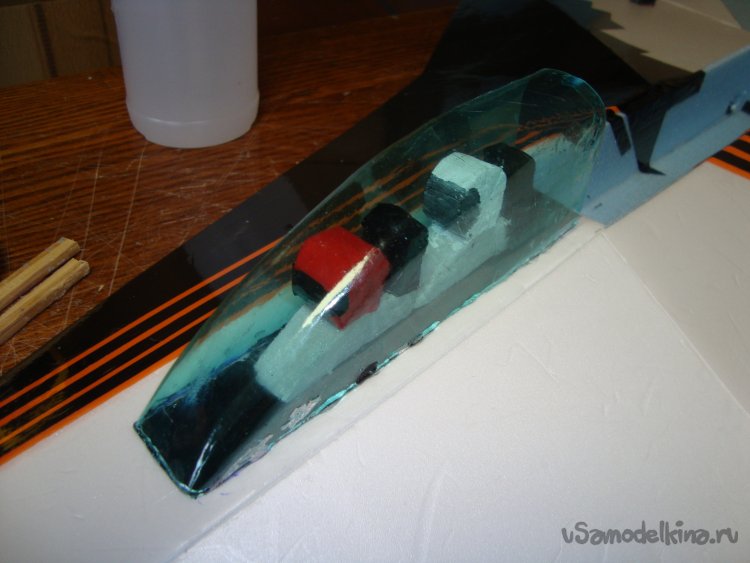

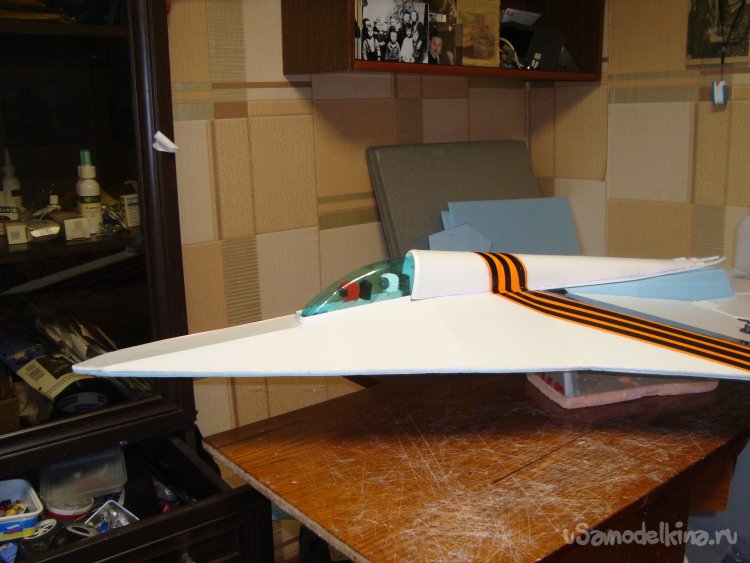

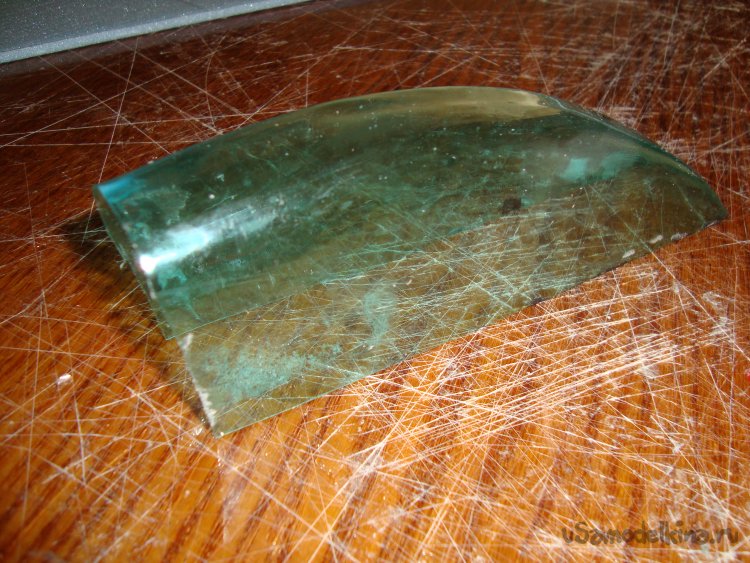

Примерил остекление кабины, которое вырезал из пластиковой бутылки, с последующим изгибом на болванке, путём нагрева техническим феном.

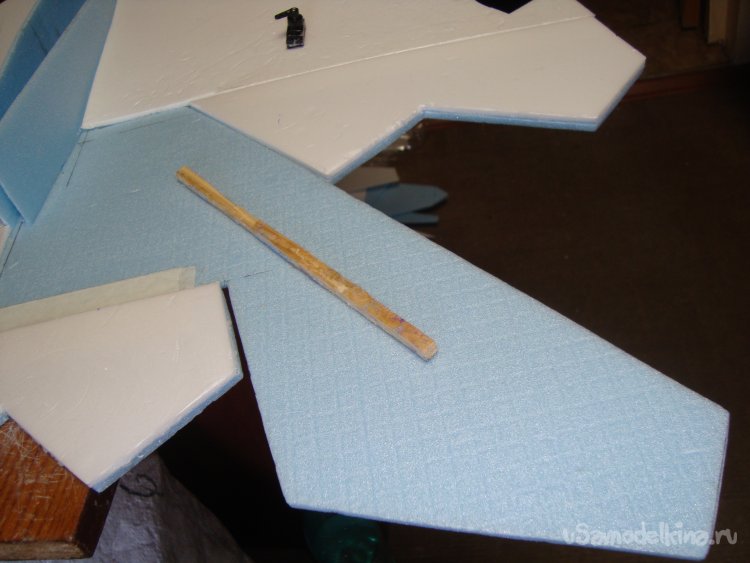

Перед тем. Как монтировать внешнюю обшивку стабилизатора, усилил его деревянной реечкой, сечением 4 х 4 мм.

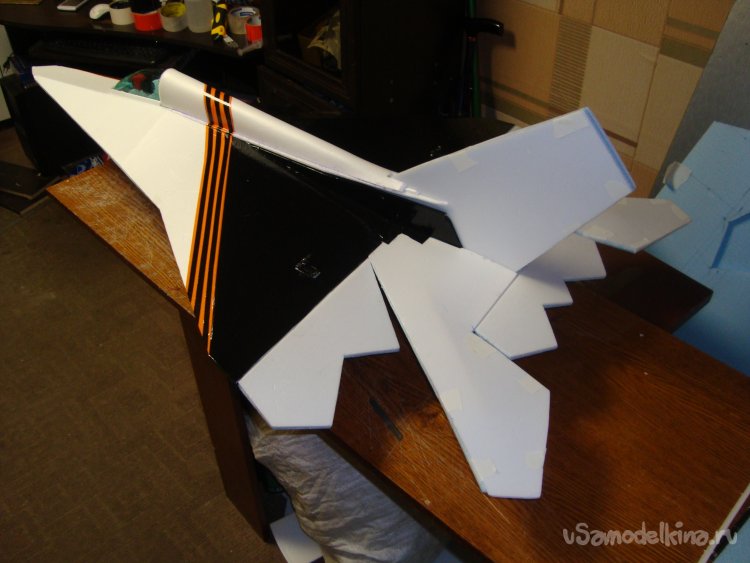

Смонтировал внешнюю обшивку стабилизаторов.

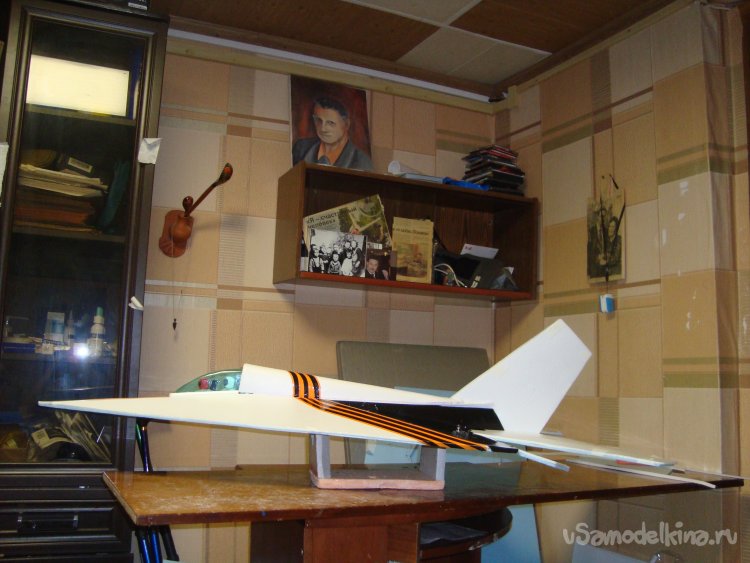

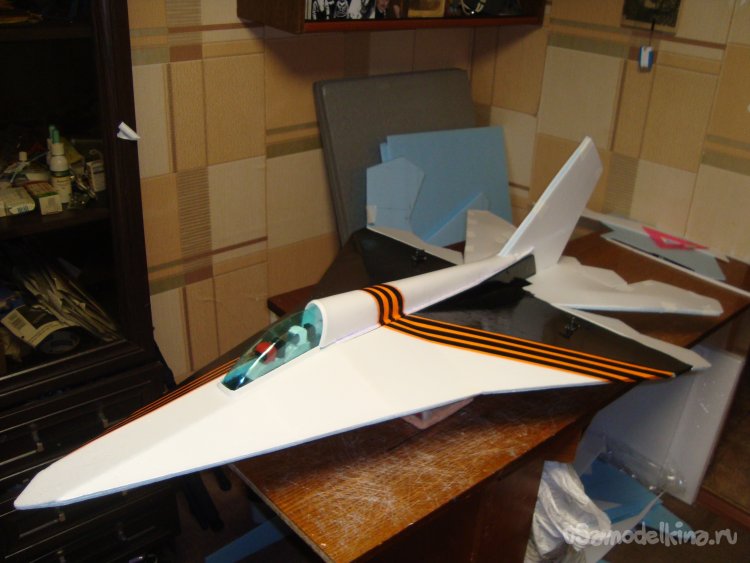

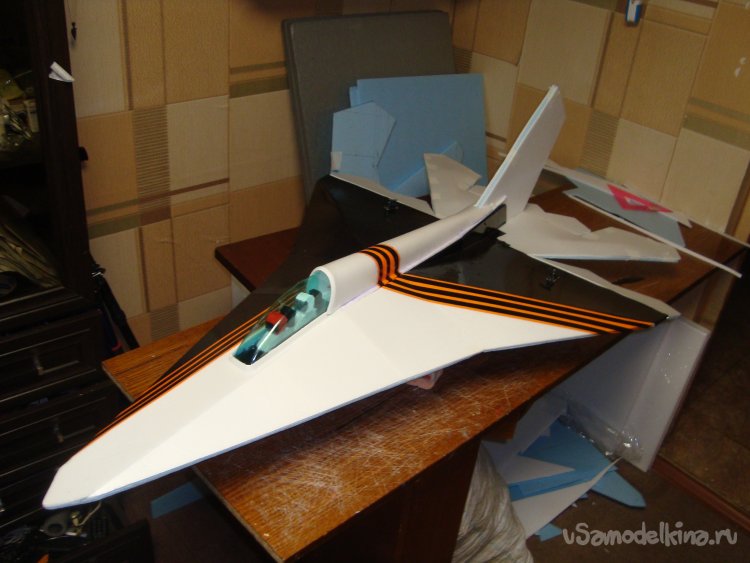

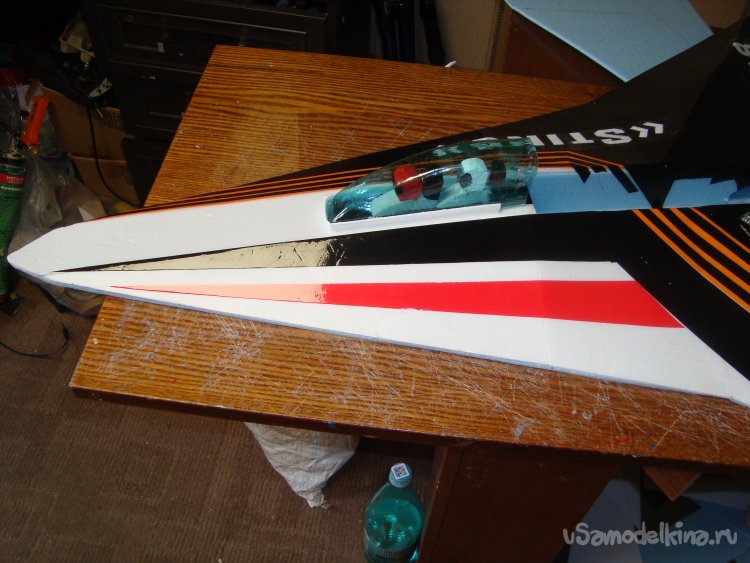

Продолжил обтяжку моделди цветным скотчем

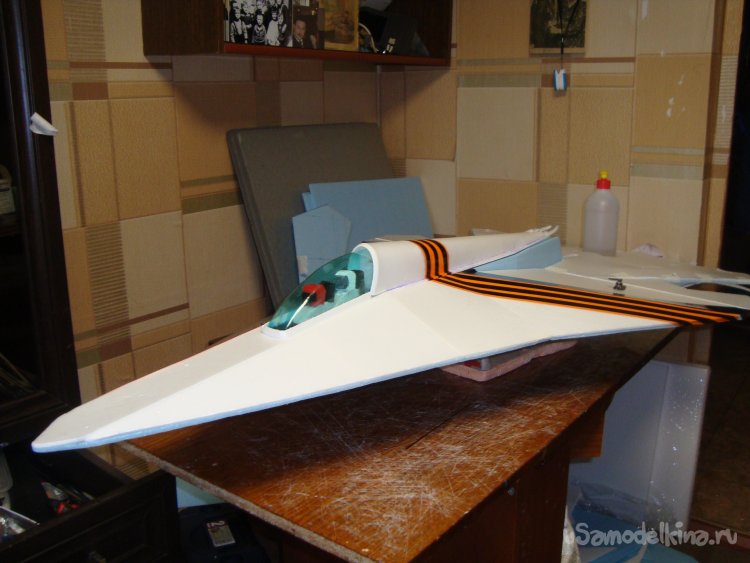

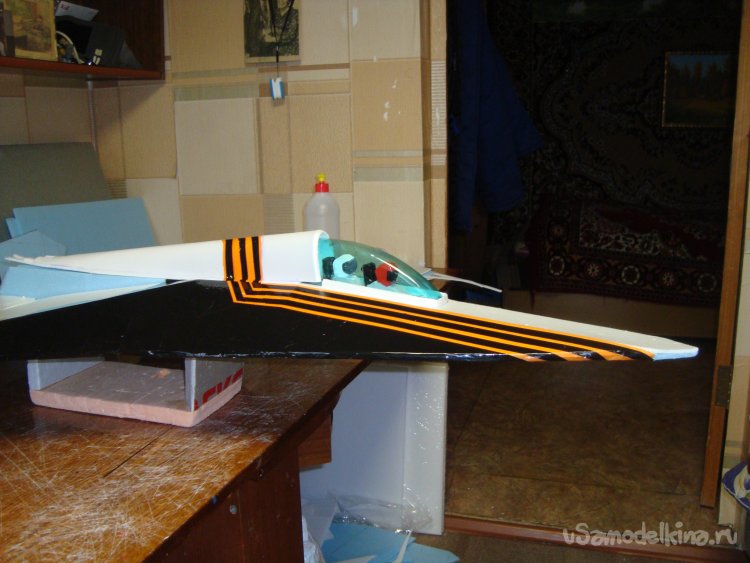

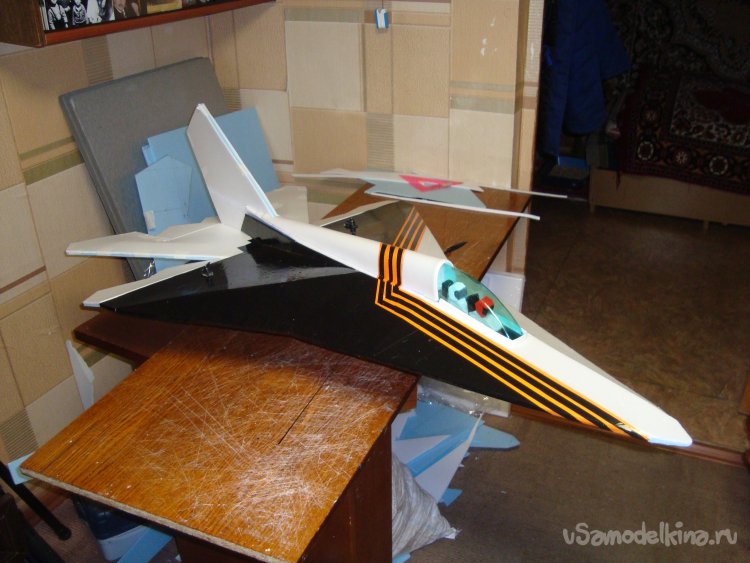

Закончил монтаж кабины.

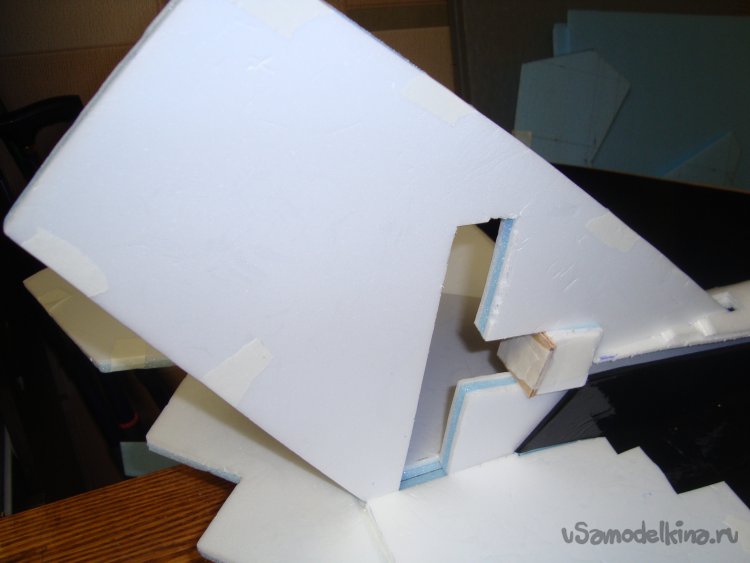

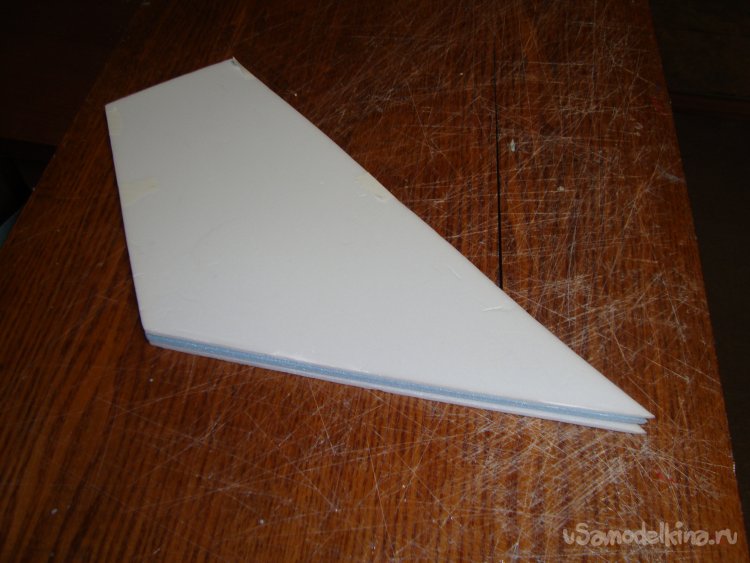

Киль сделал из трёх слоёв,одного слоя подложки и двух слоёв потолочки. Сделал вырез для установки мотора.
Вклеил кусочек фанеры, толщиной 3 мм.

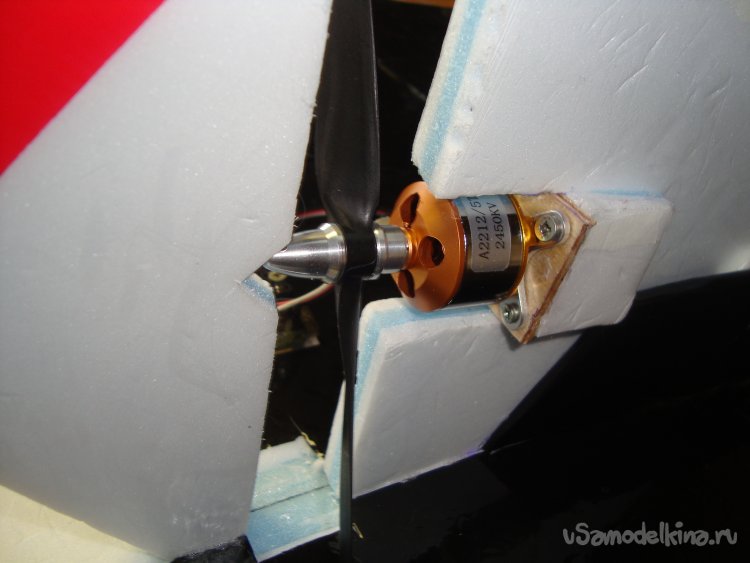

Установил мотор.

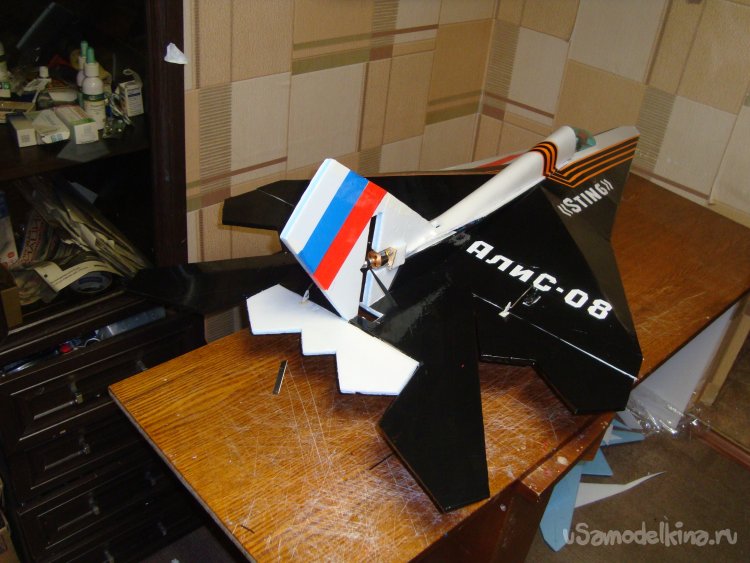

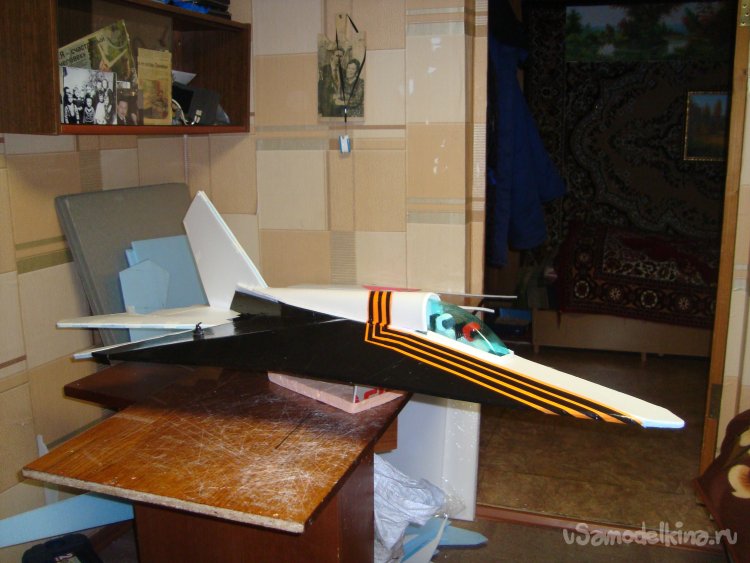

Примерил и установил киль.

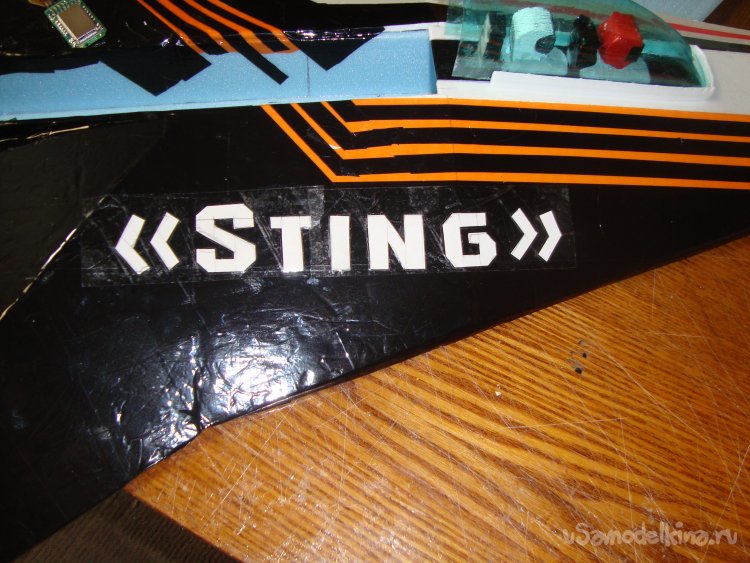

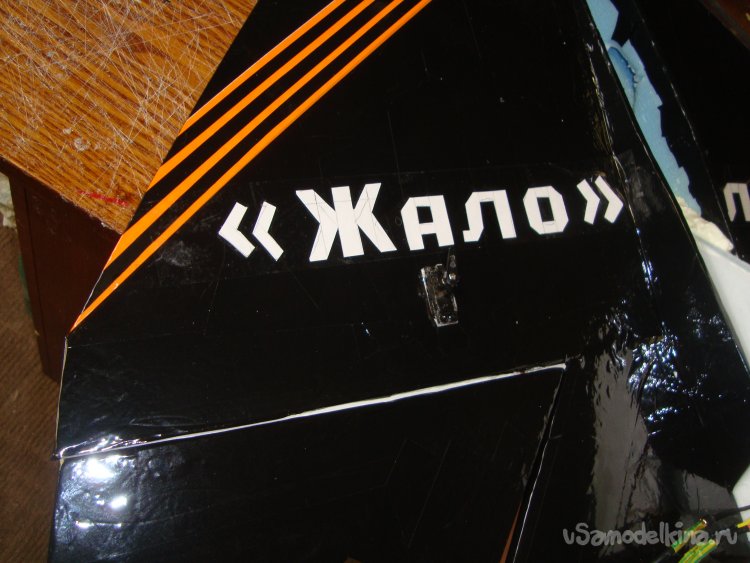

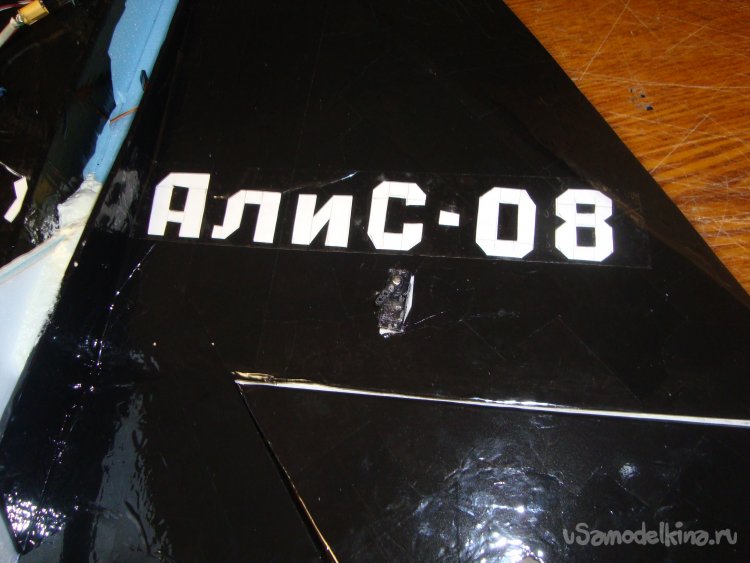

Продолжил дальнейшую дизайнерскую работу по художественному оформлению модели. Обтянул цветным скотчем и сделал надписи.
Подсоединил тяги к сервомашинкам.
Так работают рули.

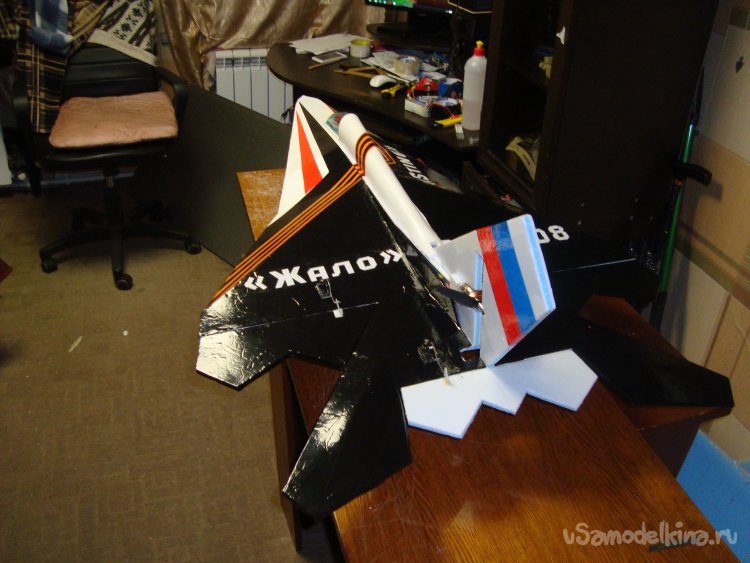

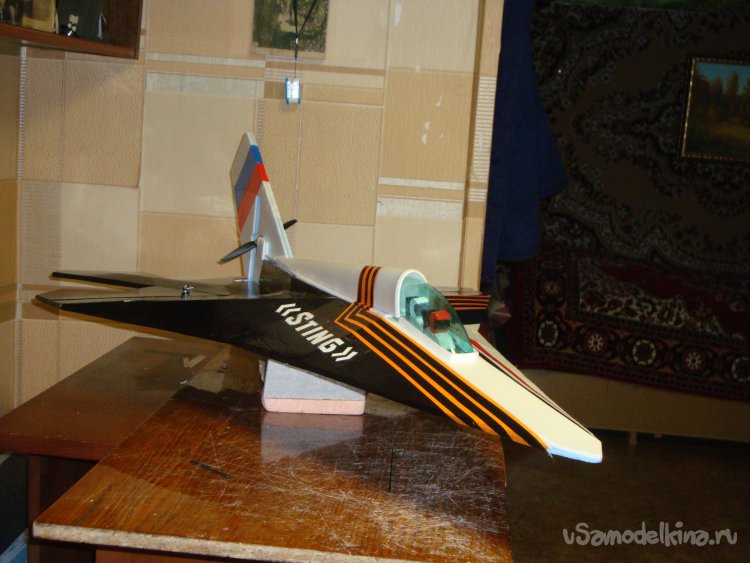

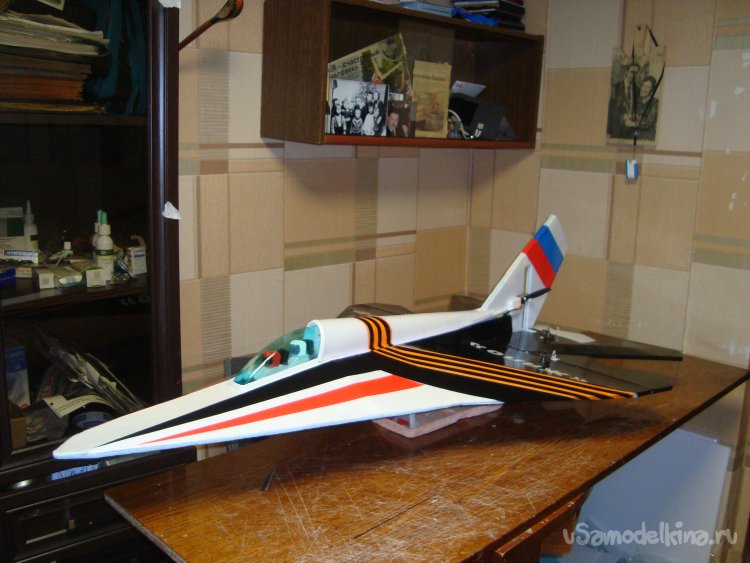

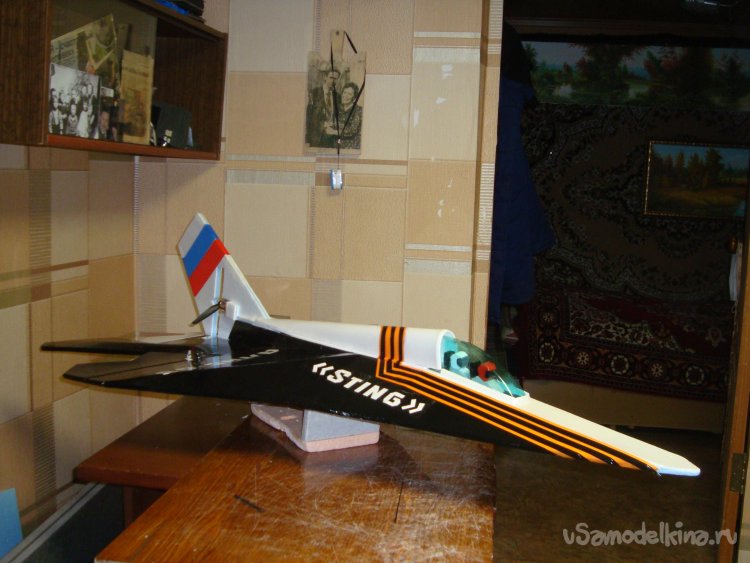

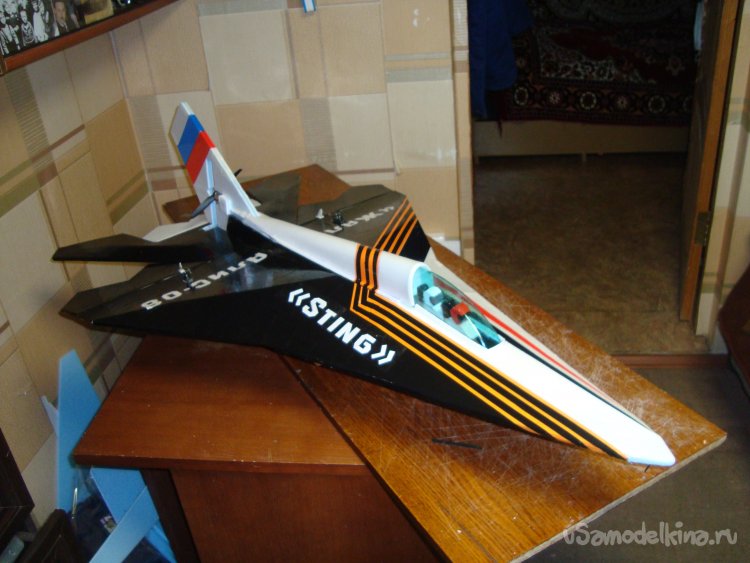

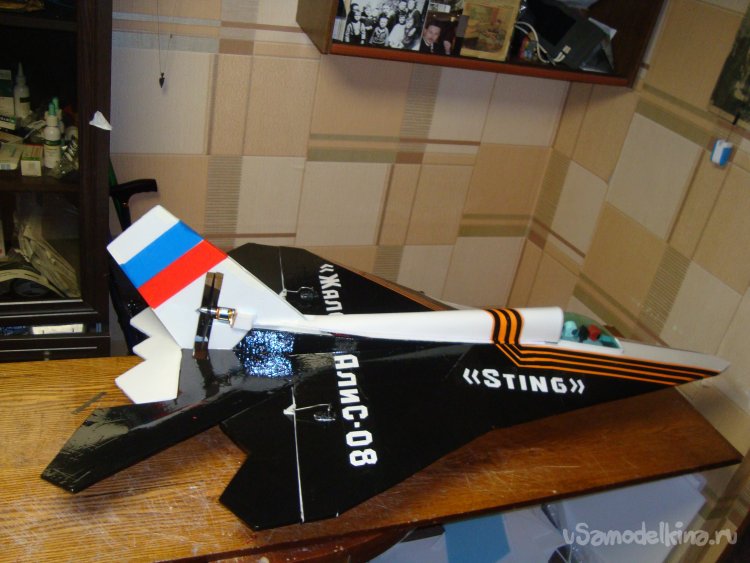

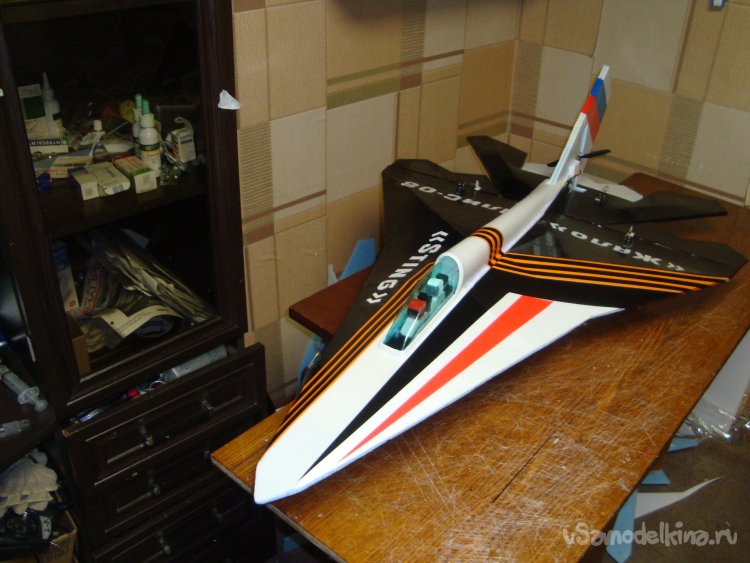

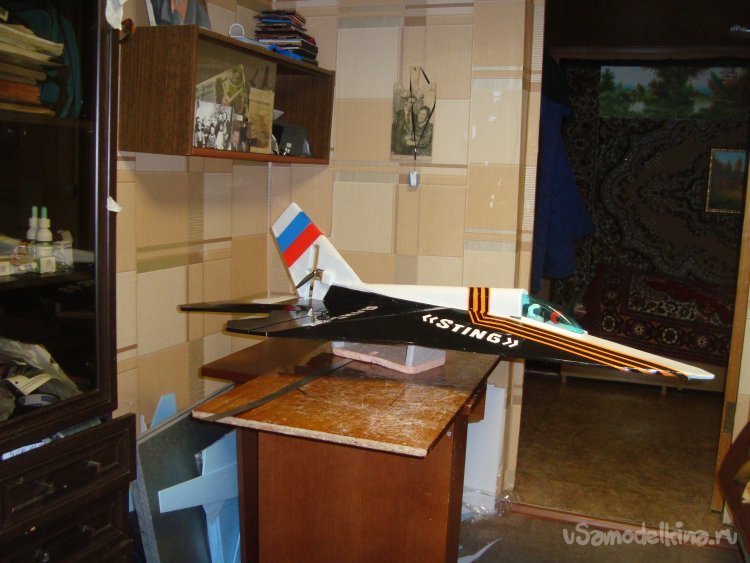

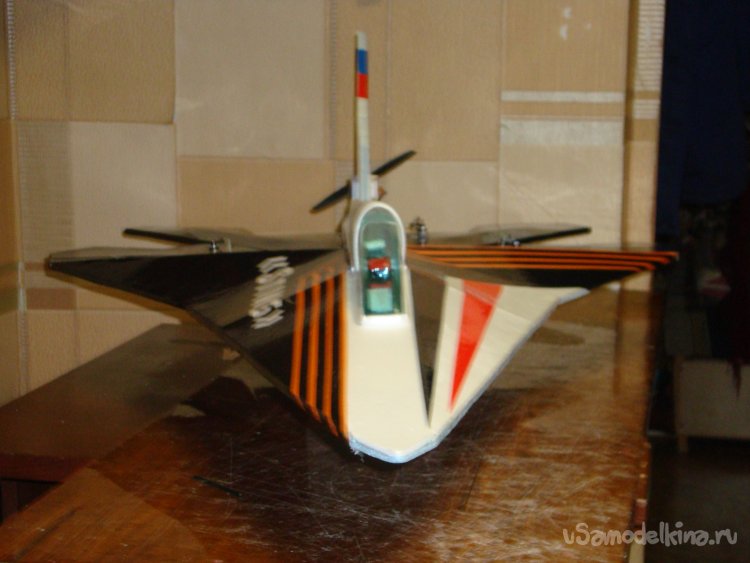

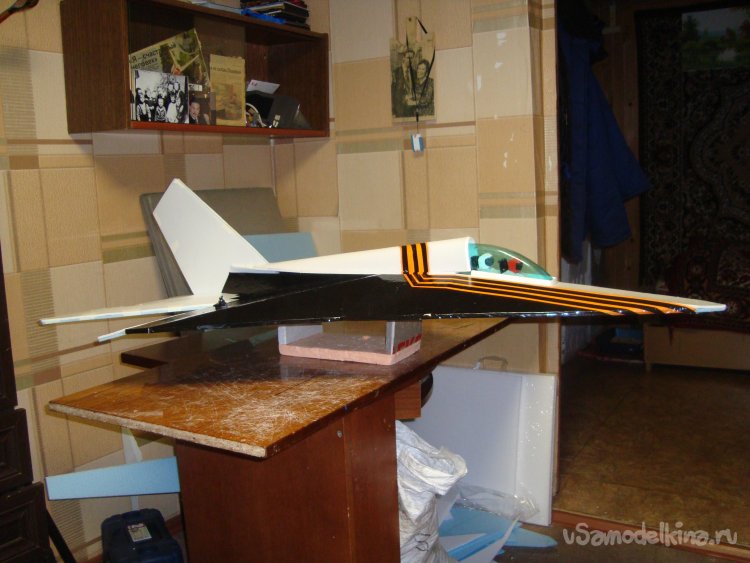

Все работы по созданию модели завершены.

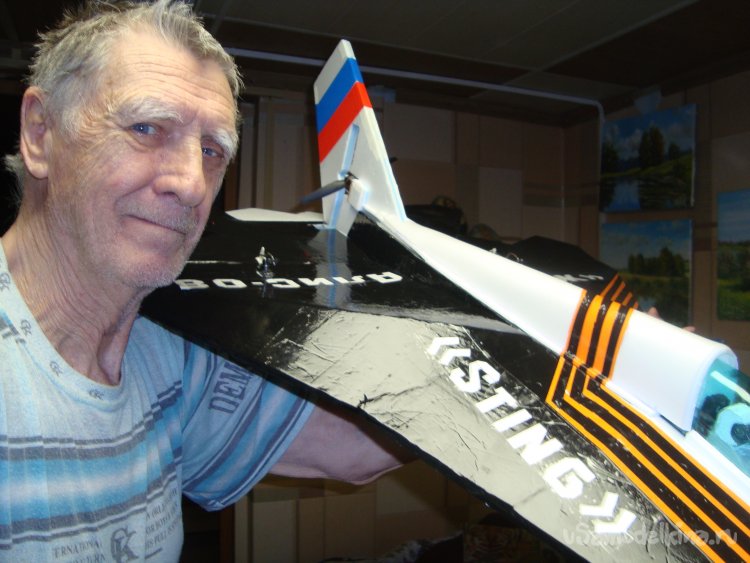

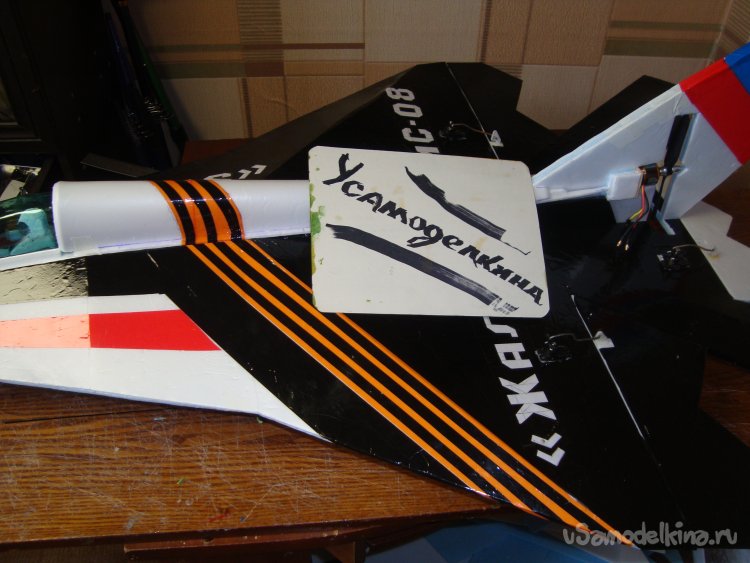

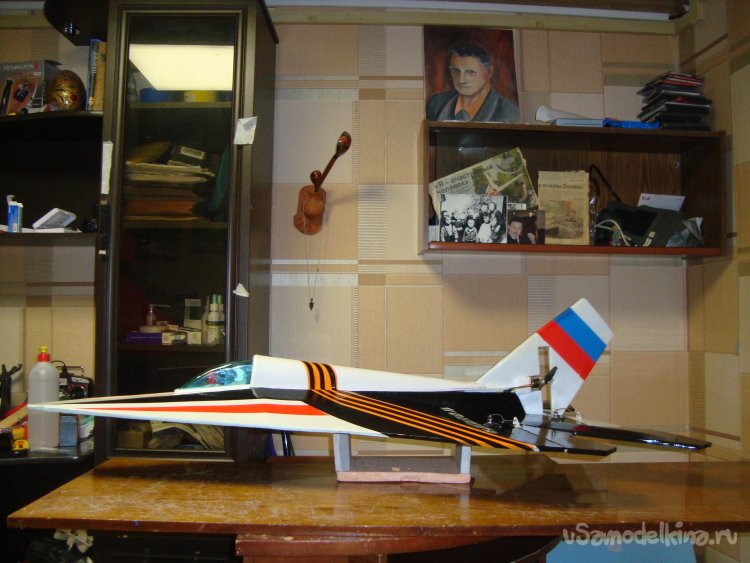

Фотография для сайта «У Самоделкина».

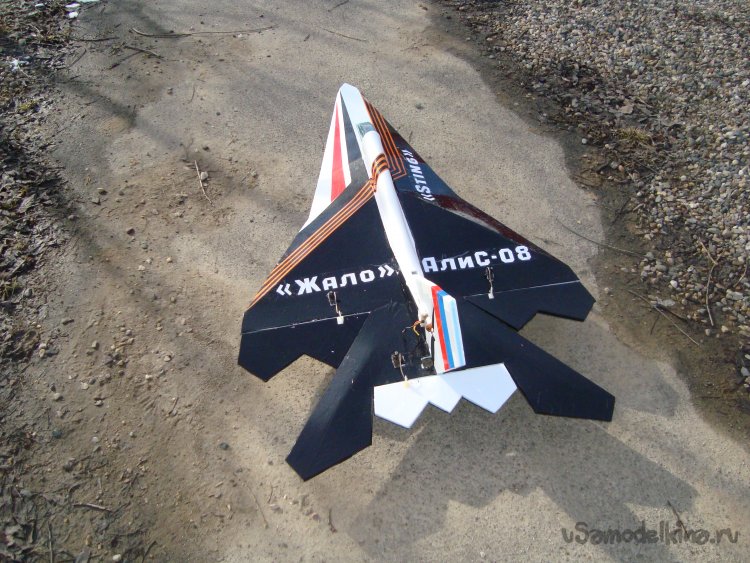

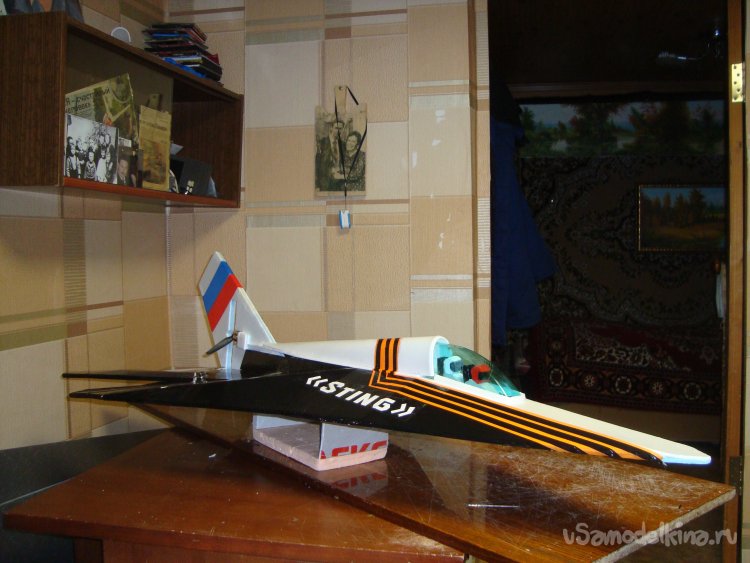

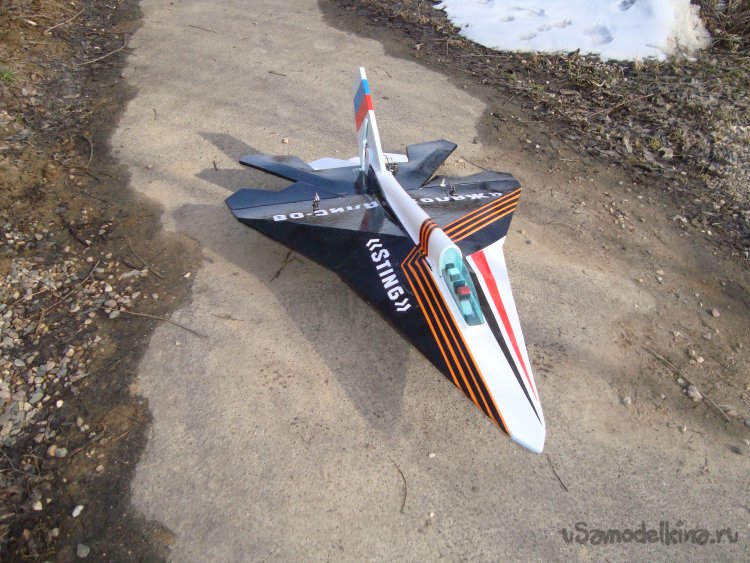

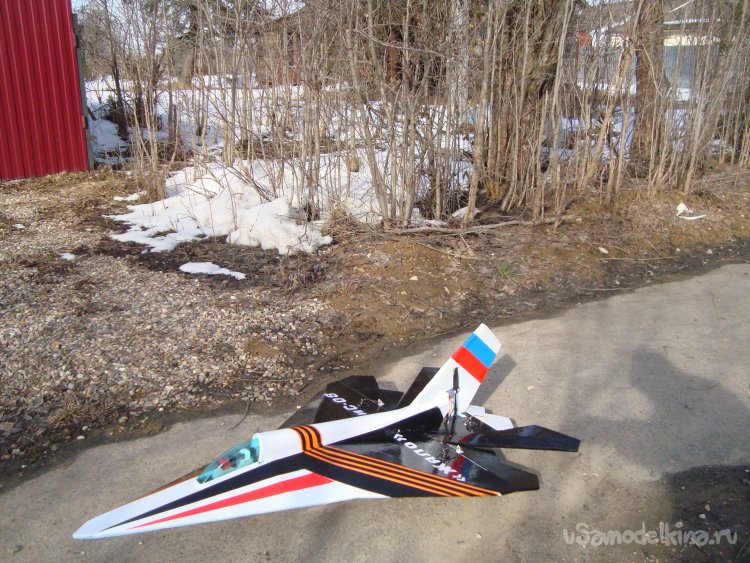

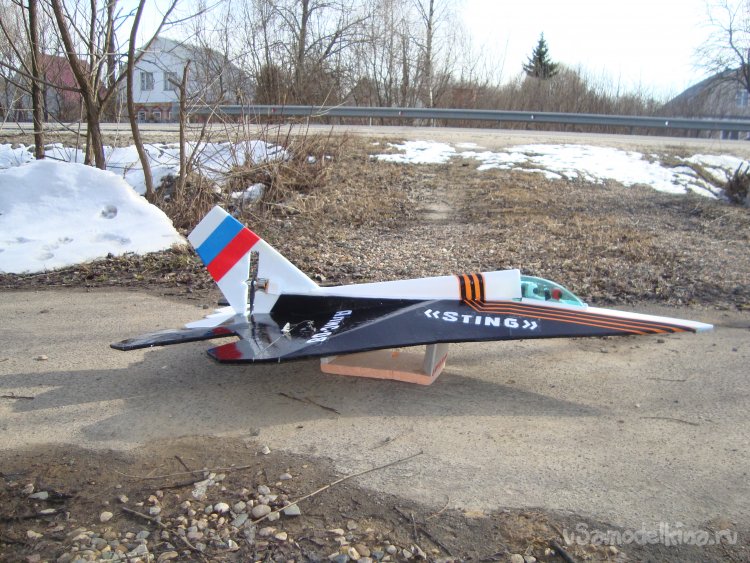

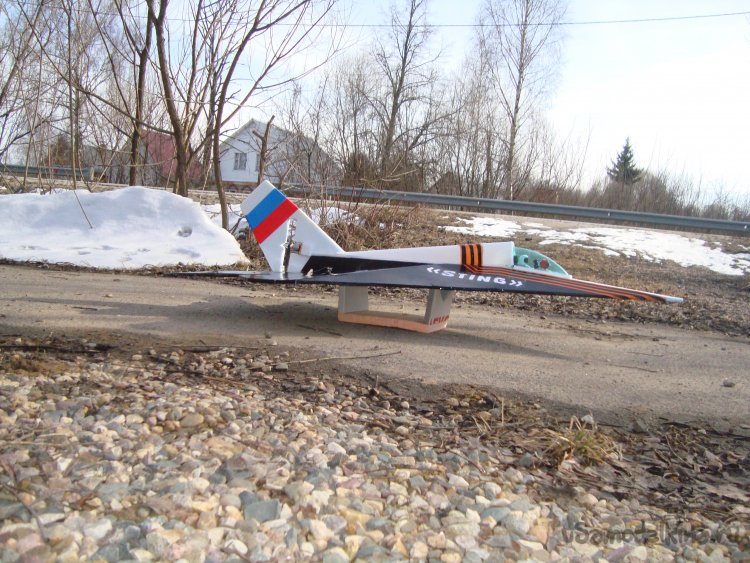

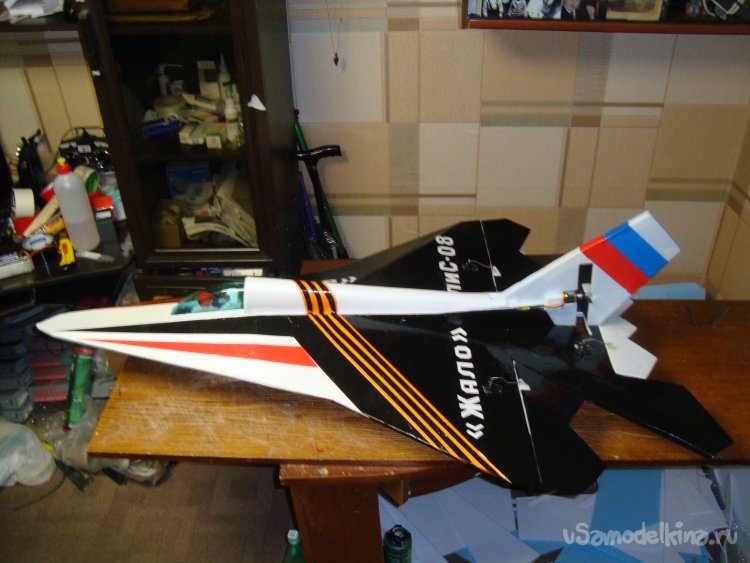

Несколько фотографий перед первым полётом.
Небольшое видео про создание этой авиамодели.
На этом разрешите закончить свой рассказ.
До свидания!
Ваш Валериан Самоделкин.
