Здравствуйте, уважаемые авиамоделисты.
На этот раз я решил показать вам следующую авиамодель, создаваемую по проекту «Феникс».
Моя модель получила название «Доминант» АлиС – 11.
Доминант от латинского dominans - Господствующий.
Доминант это тот кто господствует, преобладает, лидер, превосходящий над другими.

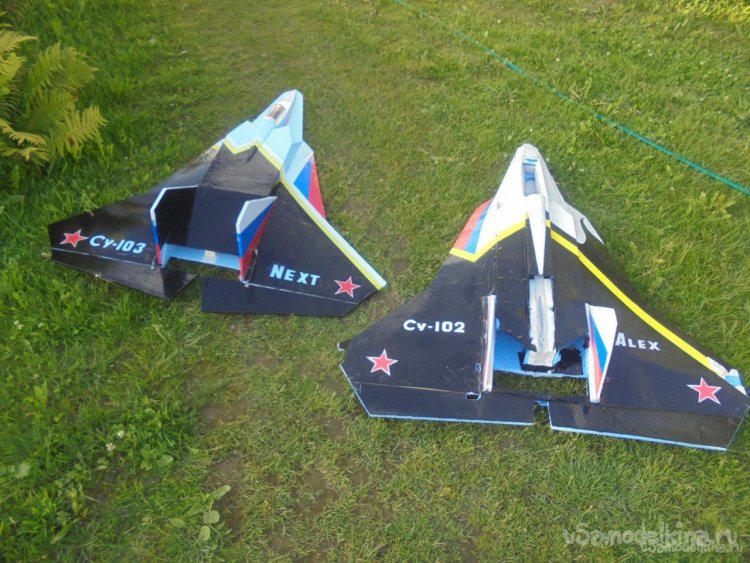

Модель Сергея получила свою заслуженную известность .
Она была построена многими авиамоделистами не только в России, но и за рубежом.

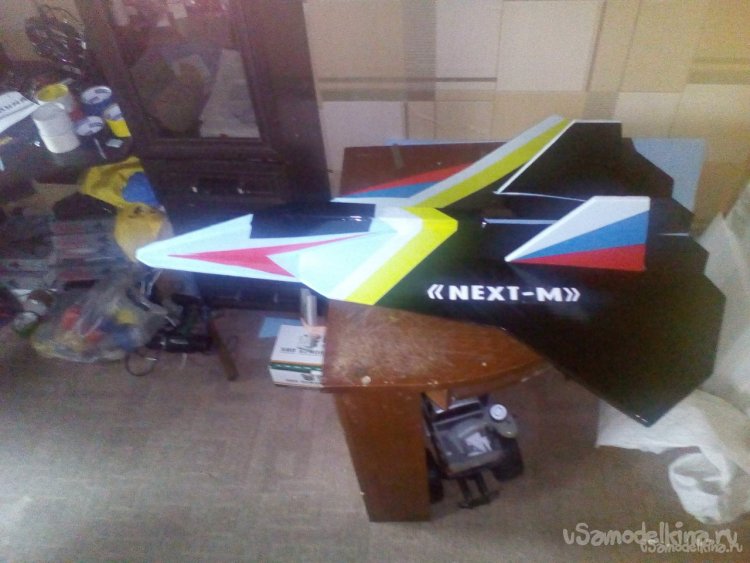

Я тоже строил несколько моделей по этим чертежам, но они все были обычными пушерами с винтовой тягой.

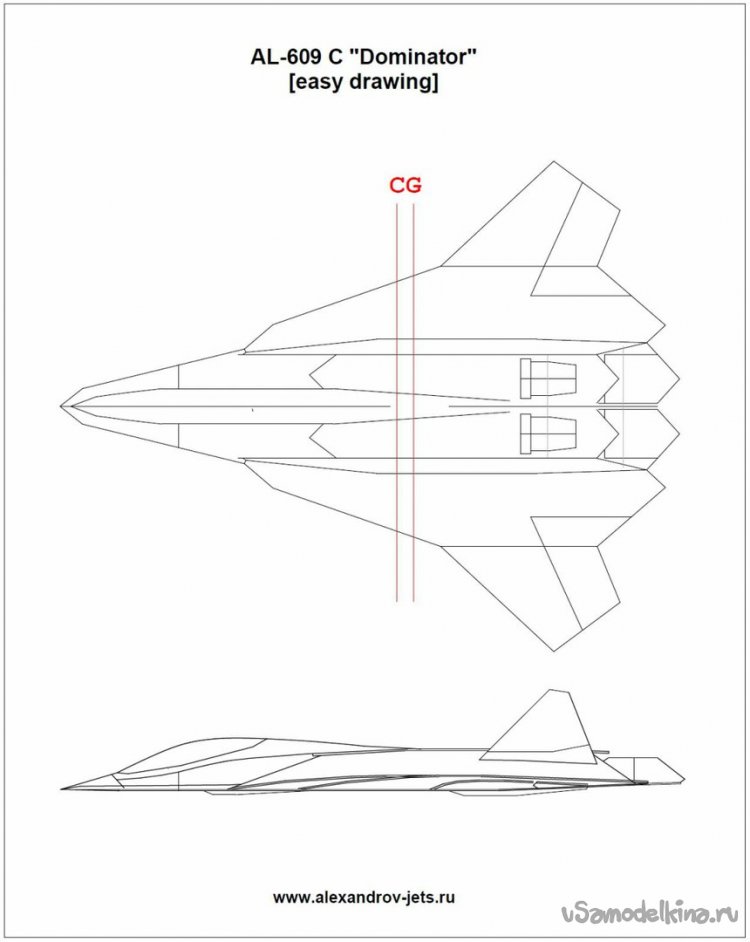

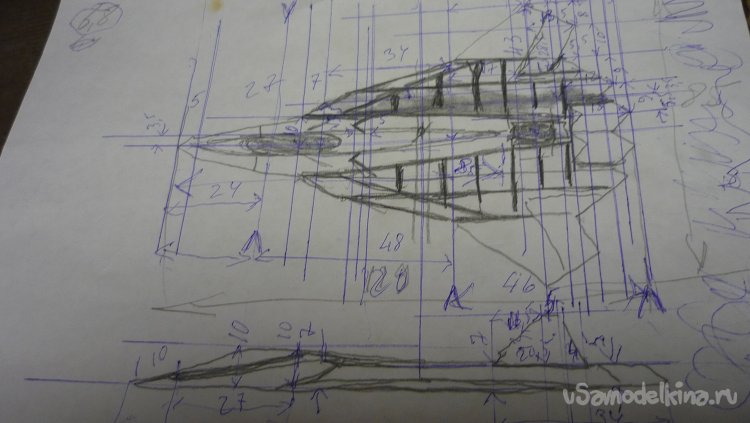

На основе чертежей Сергея, сделал для себя рабочий чертёж и проставил размеры.
Габариты модели .
Длина – 1200 мм,
Размах – 980 мм.

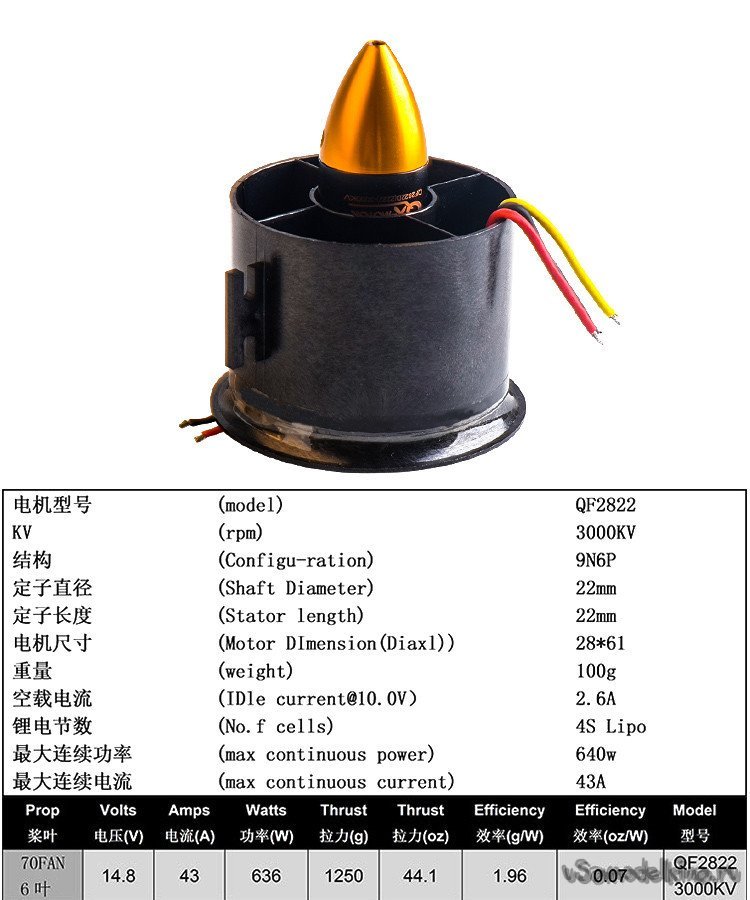

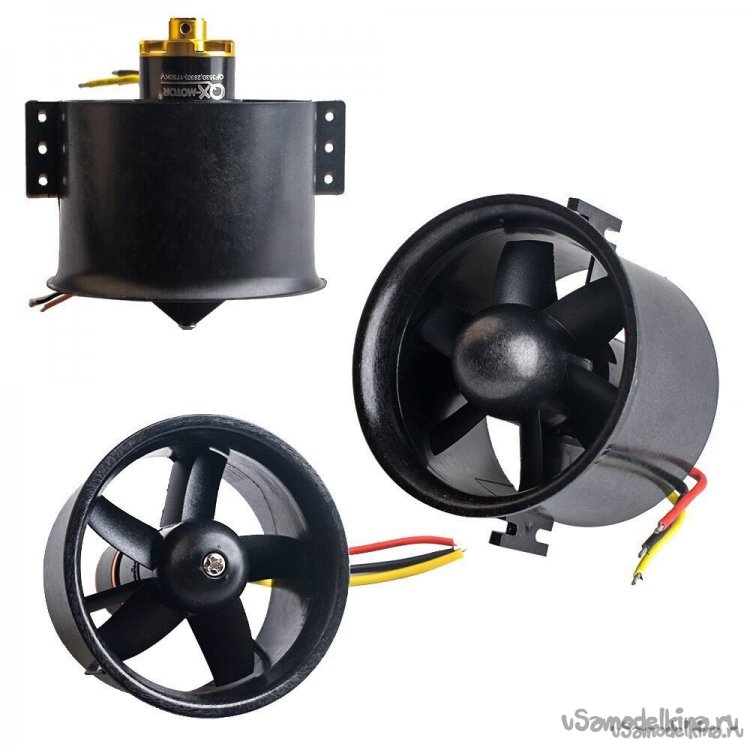

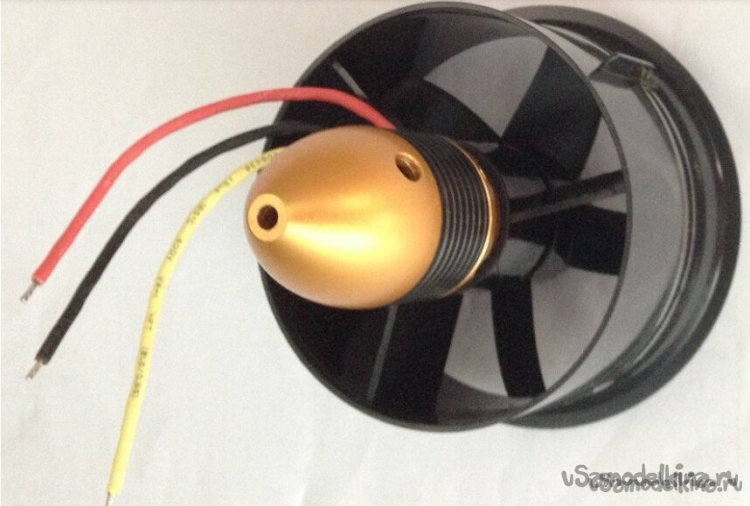

Новая модель будет оснащена вот таким импеллером.

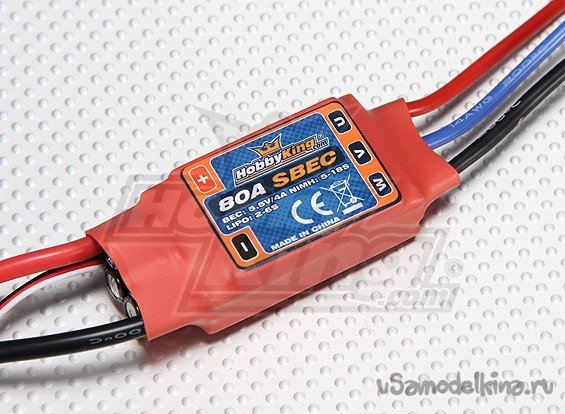

Регулятор – 80 Ф.
Аккумулятор – 4 S 3700 mAh.
Сервомашинки – MG90S.

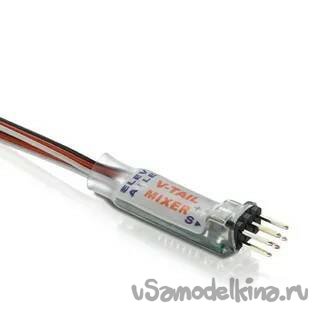

Микшер – V-TAIL MIXER.
Материалом, для создания своей модели я выбрал гладкую, белую потолочную плитку.
Из такой плитки Сергей построил свою модель.

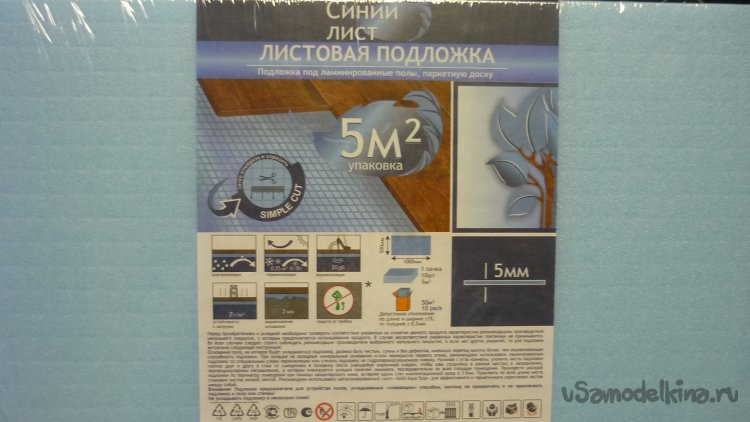

Некоторые детали буду делать из простой, листовой подложки под ламинат.

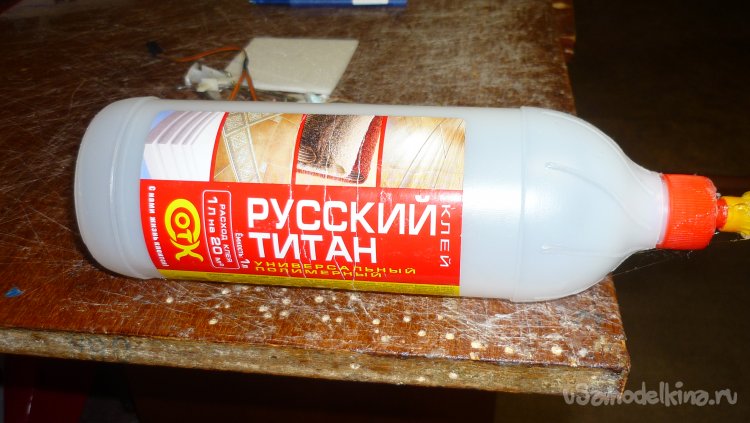

Клей применяю полимерный, универсальный, влагостойкий – «Русский Титан».

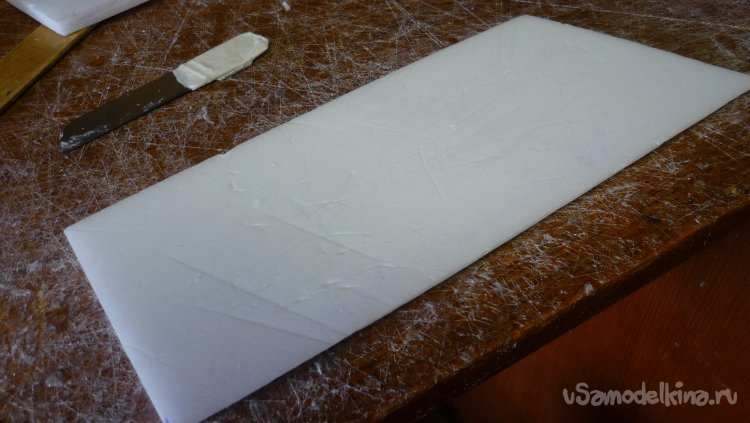

Ну, вот и вырезана первая заготовка.

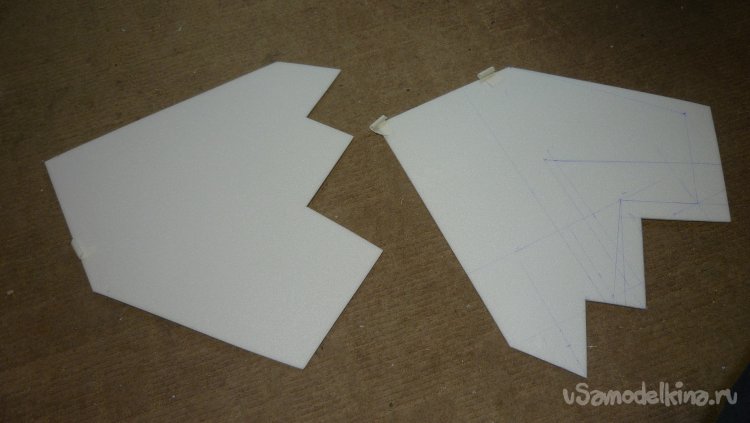

Вырезана вторая заготовка.
Вырезана третья и четвёртая заготовка.

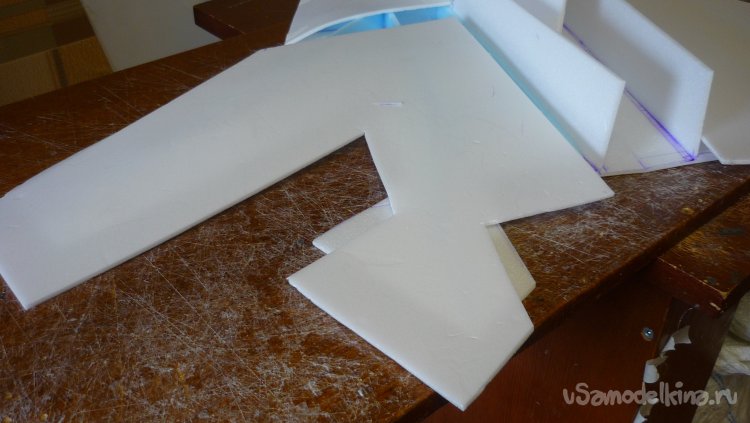

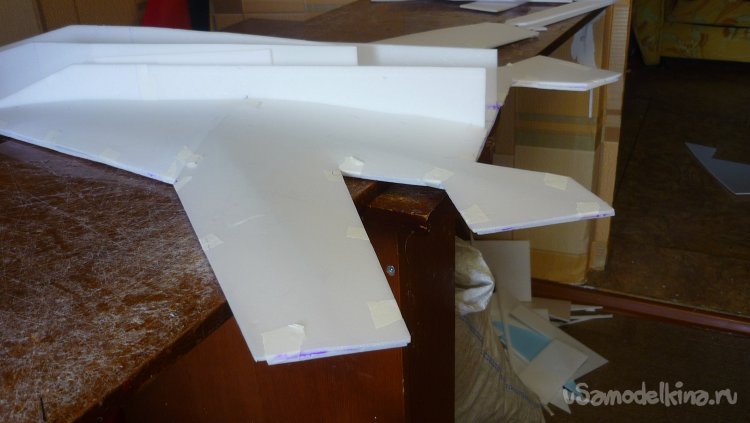

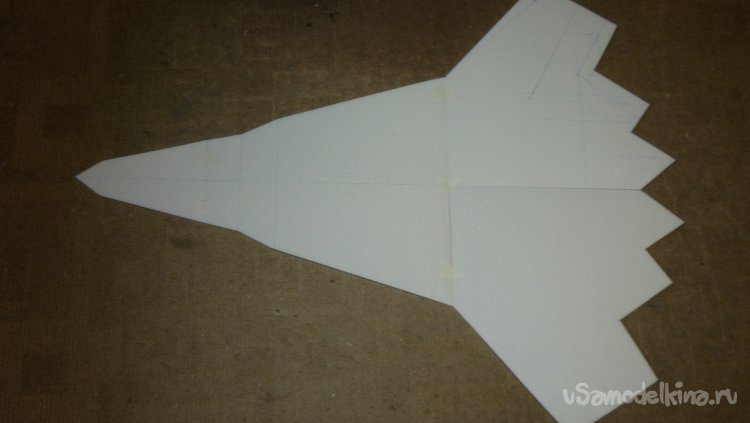

А в целом получилась несущая плоскости модели.
Генеральный директор сегодня сам проверяет качество работы.

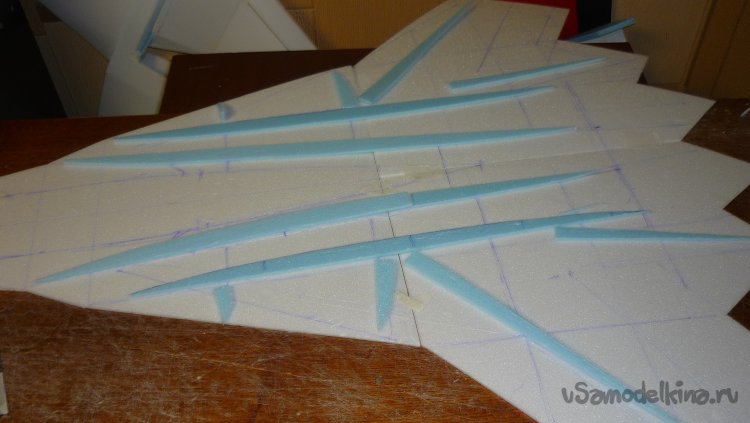

Вырезал из подложки нервюры и лонжероны, которые будут создавать профиль крыла модели.

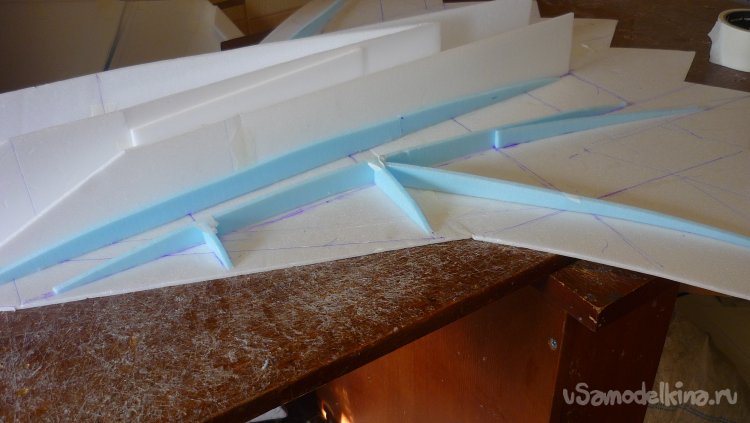

Разложил их по своим местам.

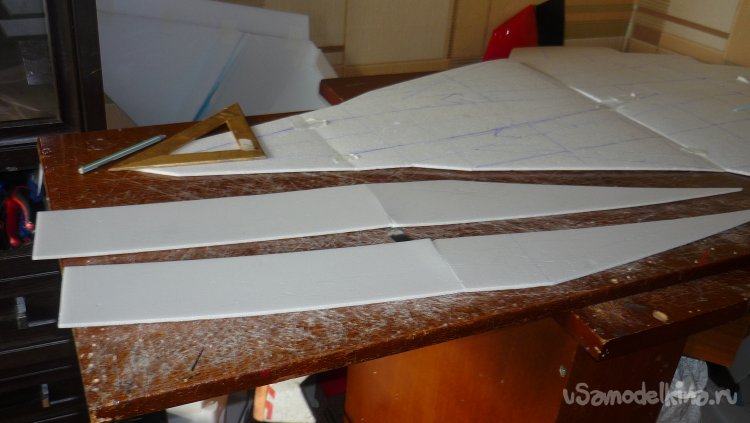

Вырезал боковые стенки фюзеляжа.

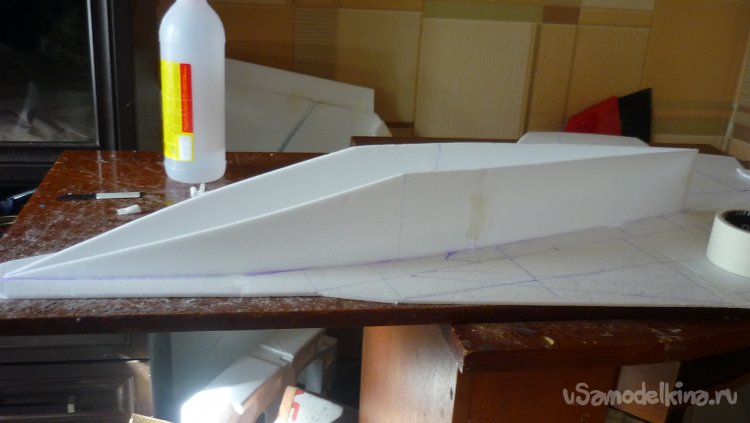

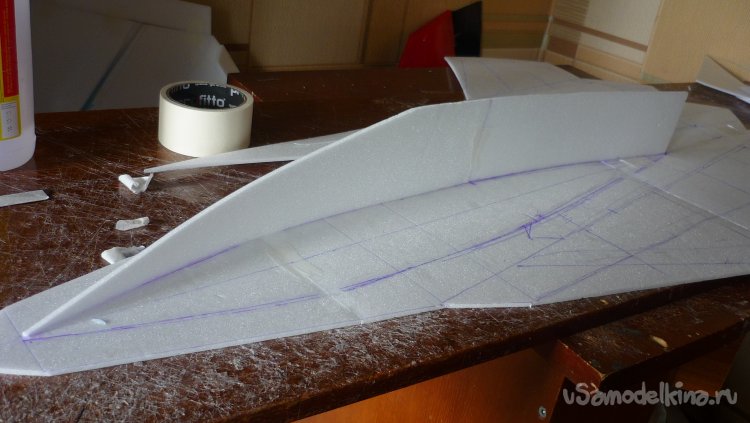

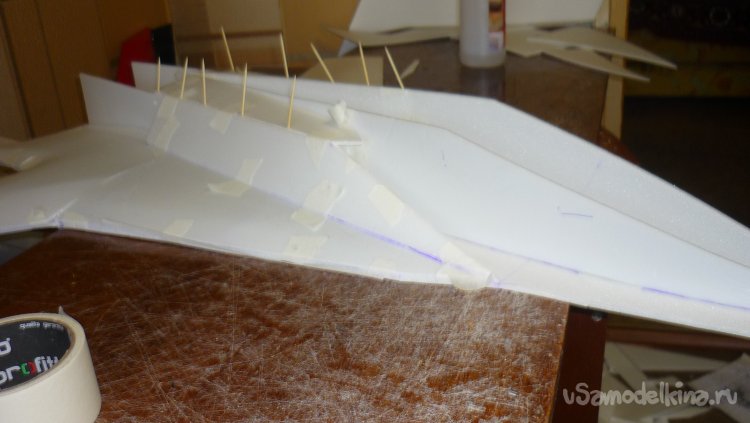

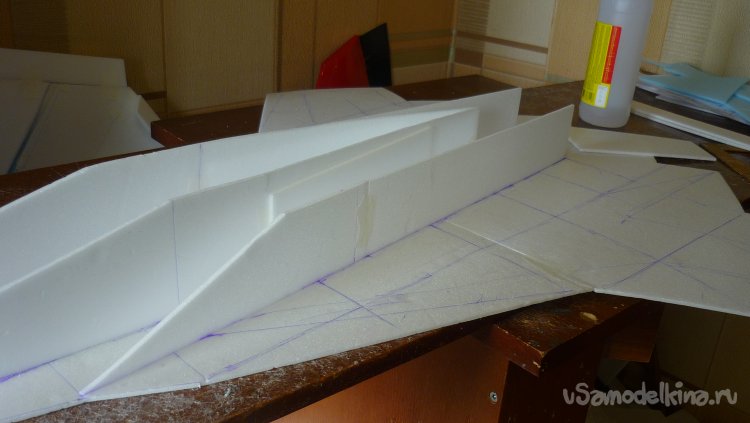

Вклеиваю правую стенку фюзеляжа.

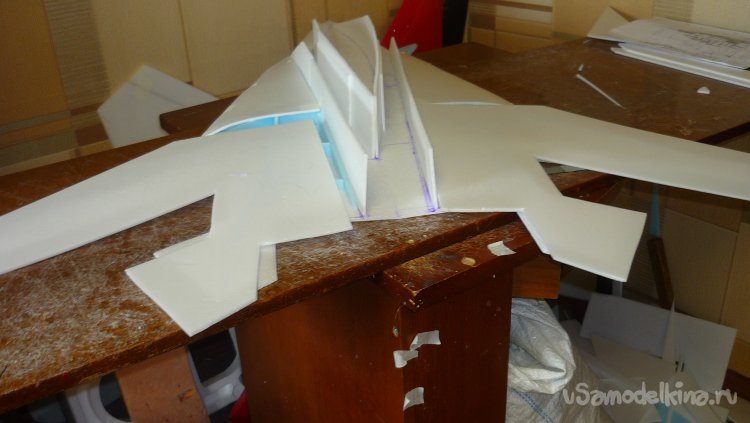

Смонтировал левую стенку фюзеляжа.

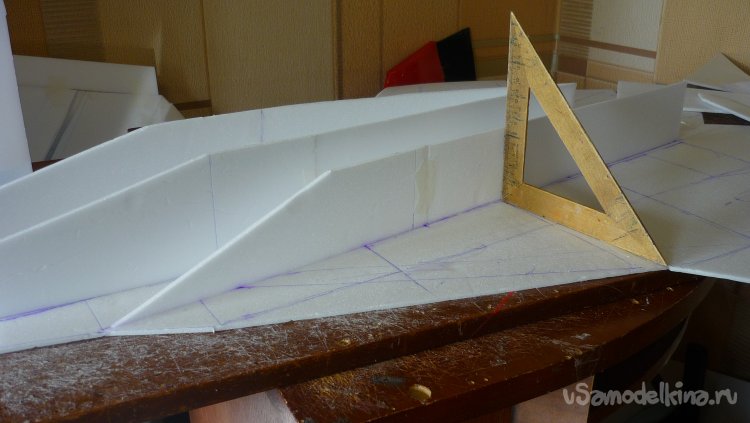

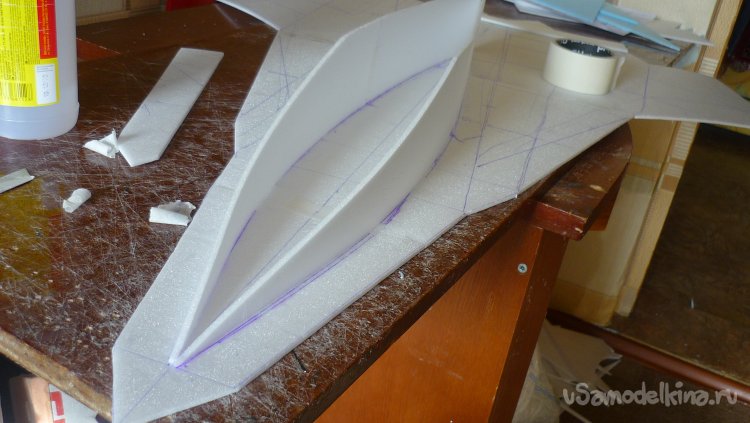

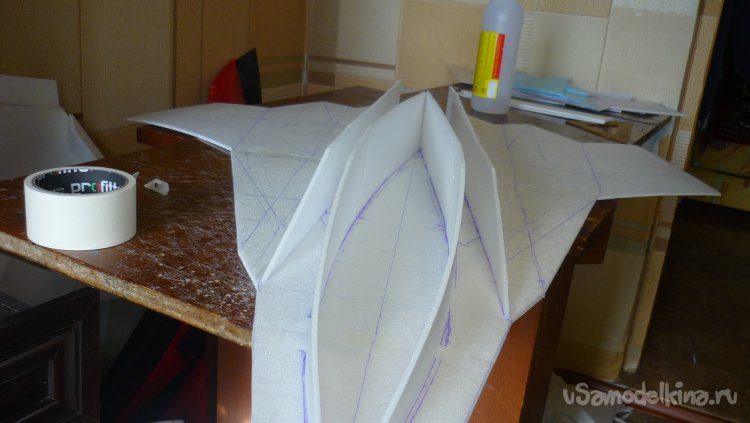

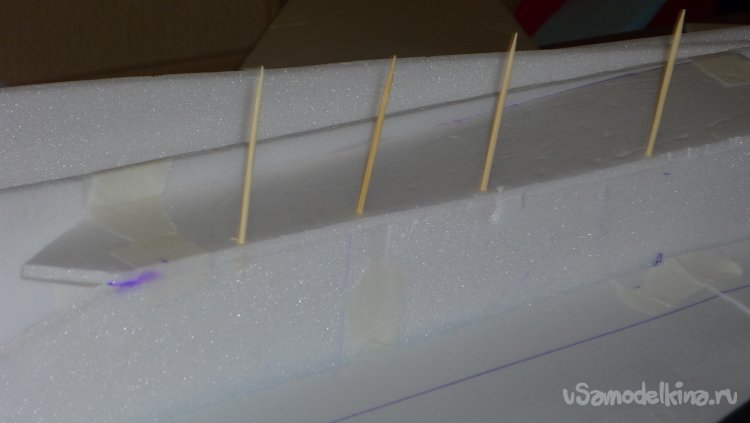

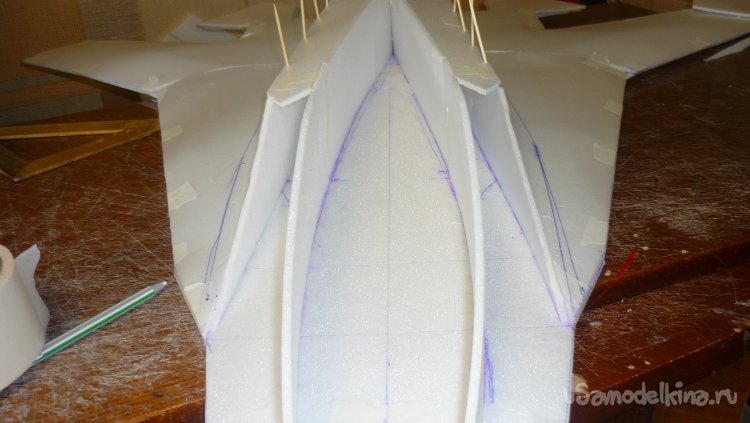

Вырезаю заготовки и монтирую вертикальные стенки воздуховодов..

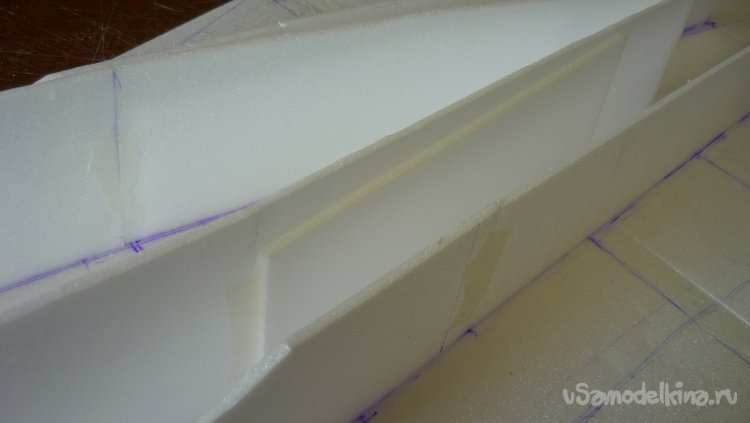

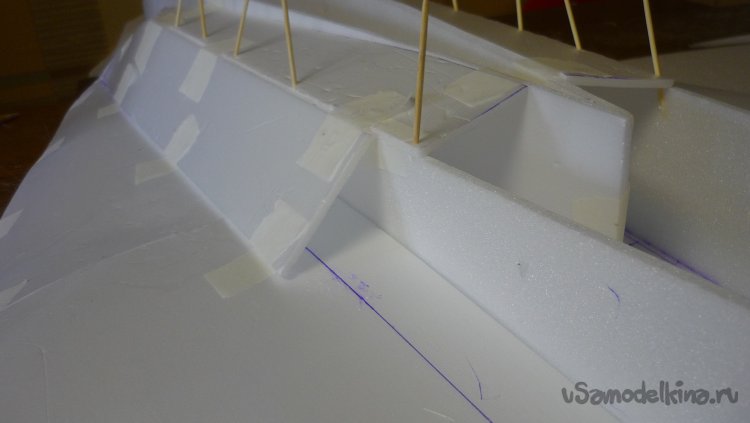

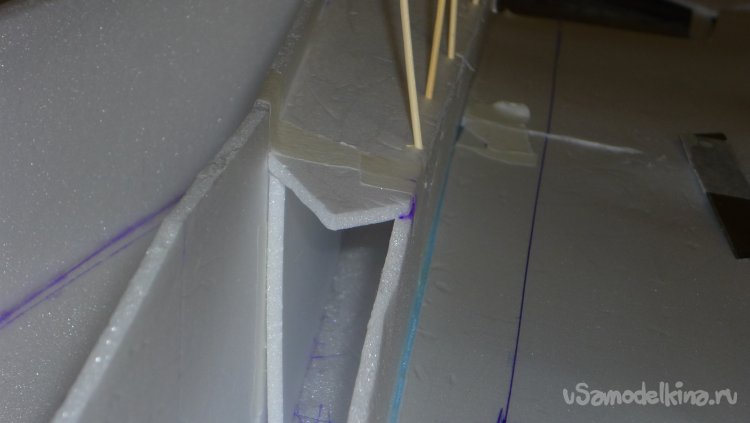

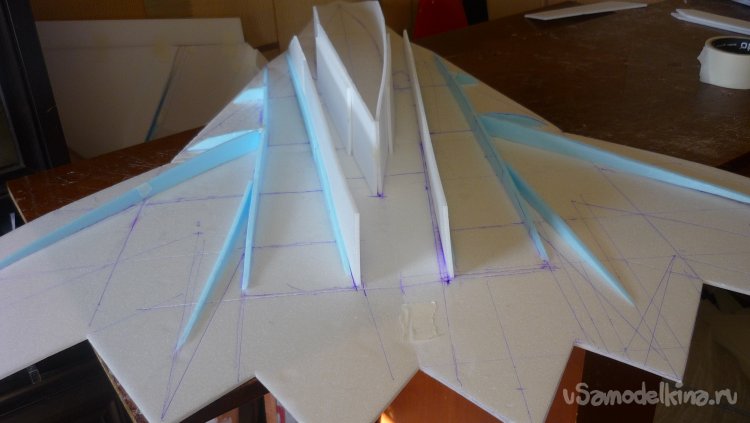

Вклеил дополнительную вертикальную стенку, на которой будет крепиться верхнее перекрытие воздуховодов.

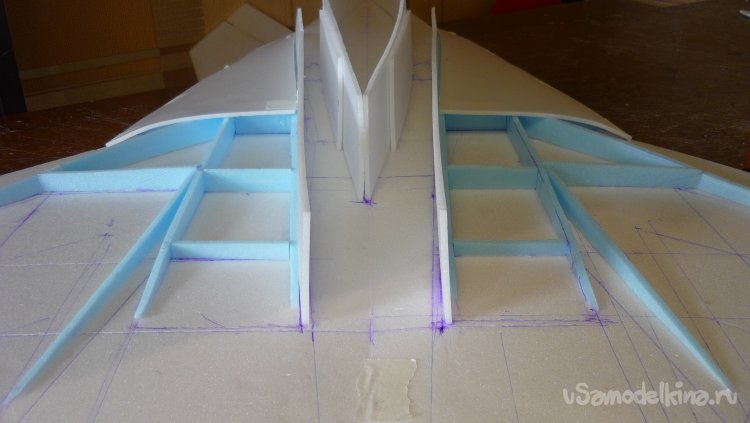

Монтирую нервюры, лонжероны и другие перегородки крыла.
Выкраиваю и примеряю внешнюю обшивку крыла носовой части модели.

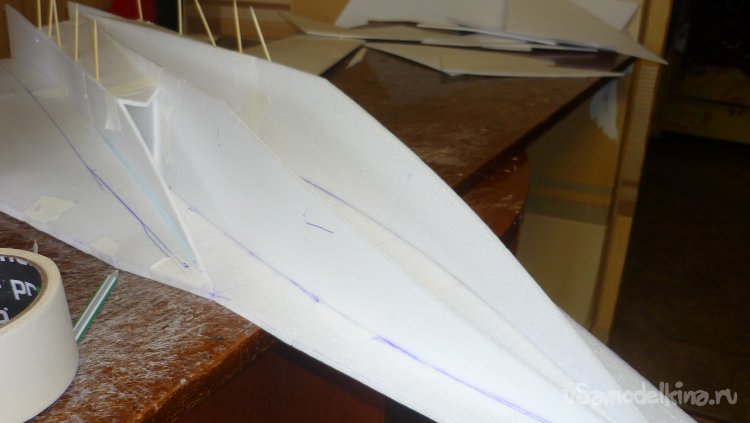

Монтирую внешнюю обшивку.

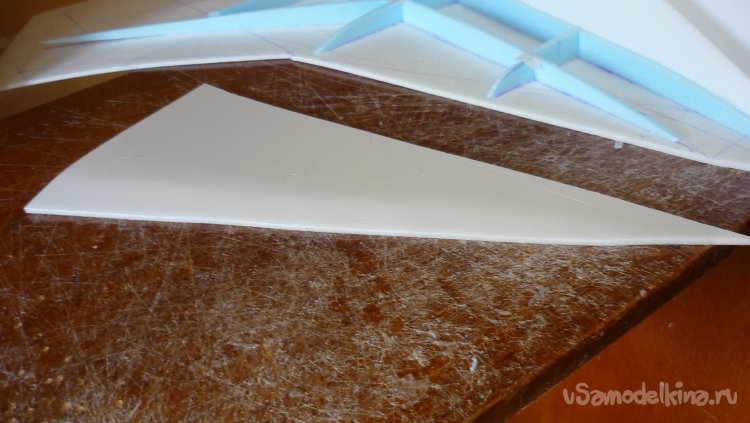

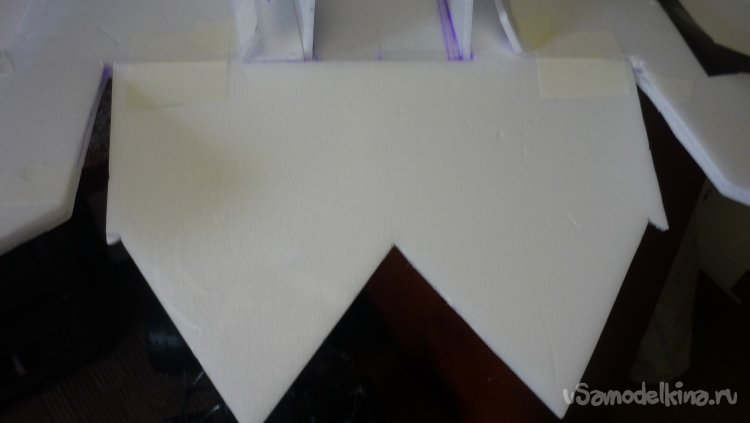

Вырезал и подогнал внешнюю обшивку крыла в хвостовой части модели.
Смонтировал.

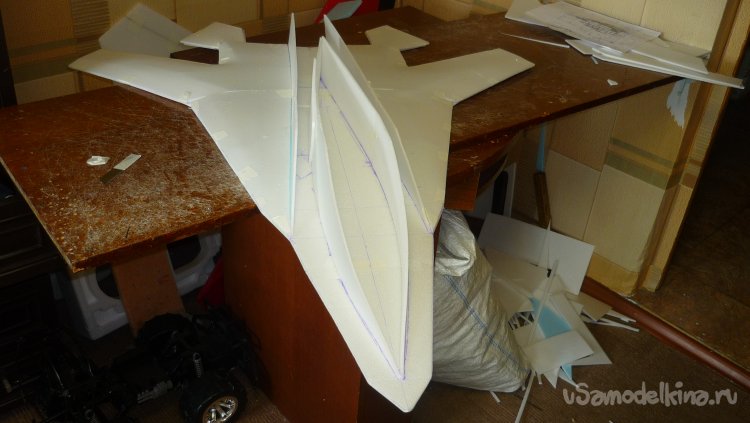

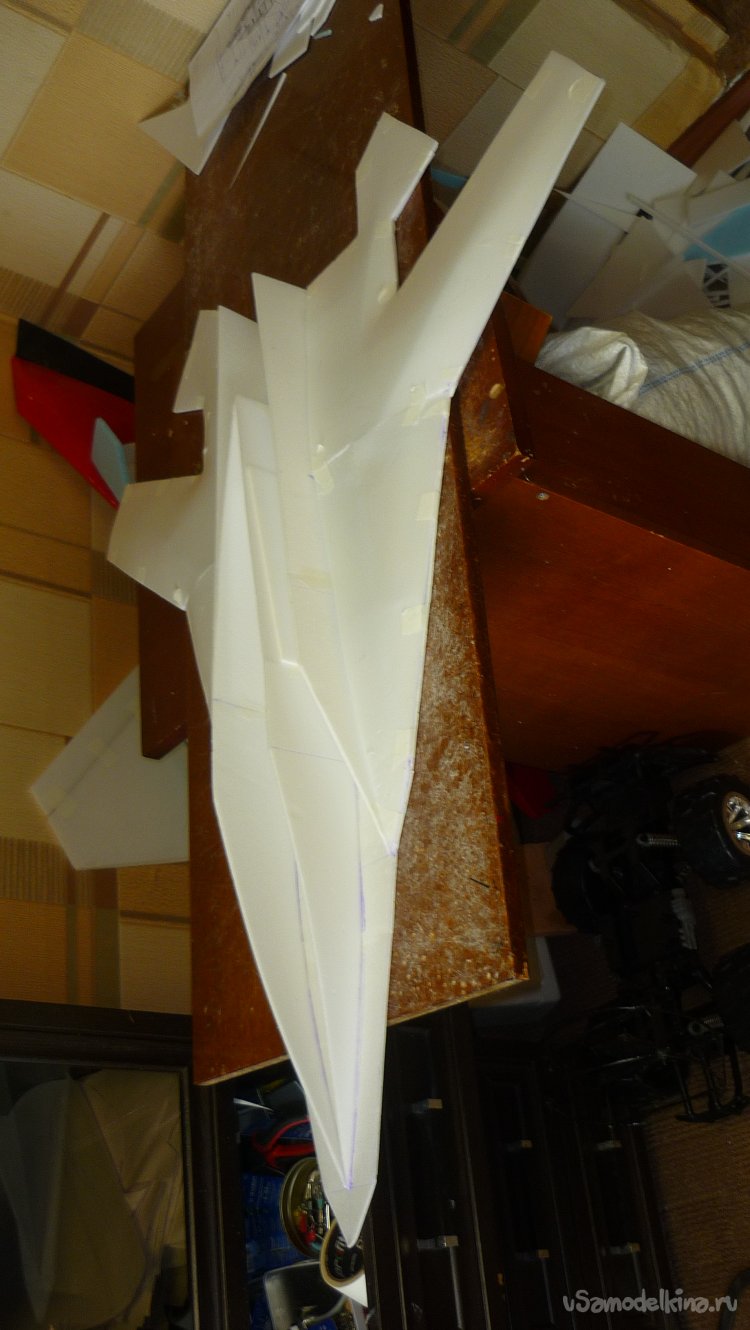

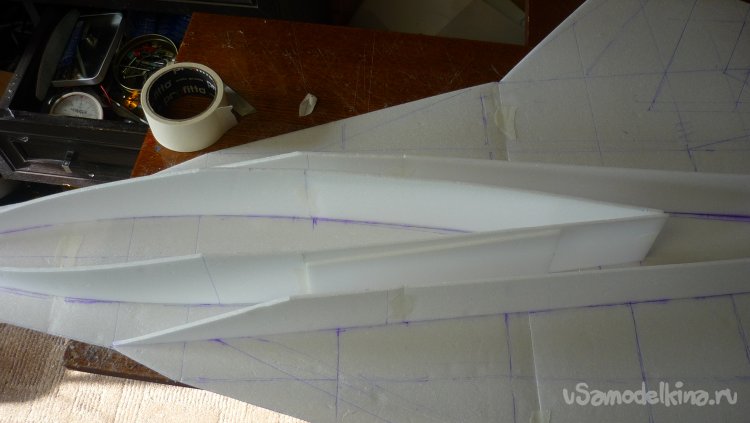

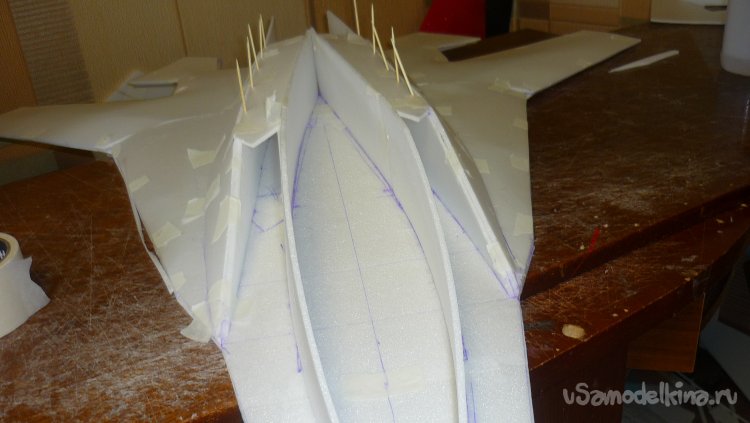

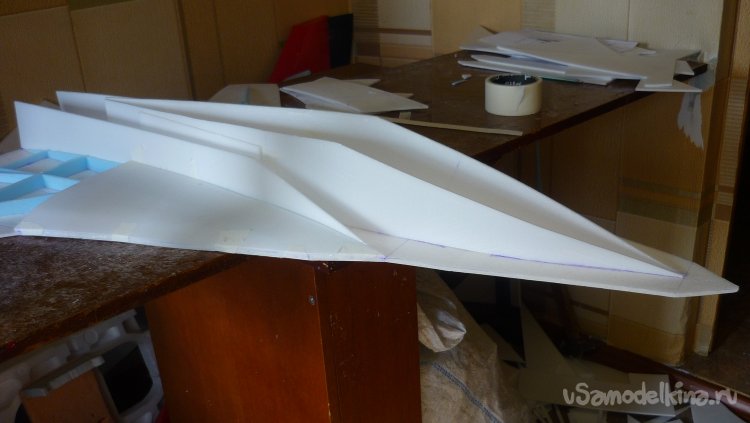

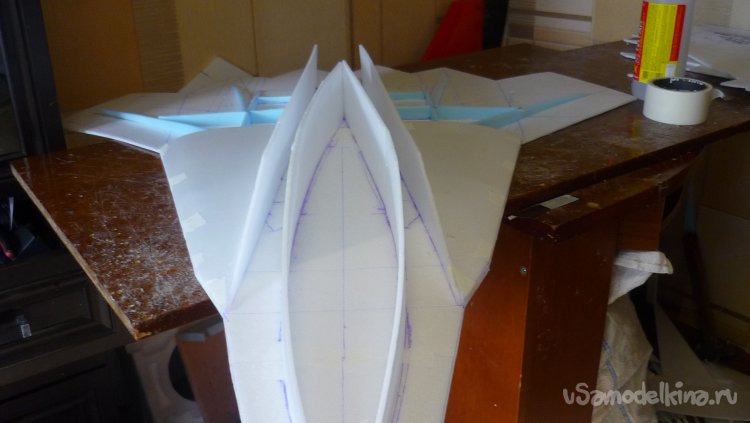

Вырезал заготовки верхнего перекрытия воздуховодов, подогнал, смонтировал.

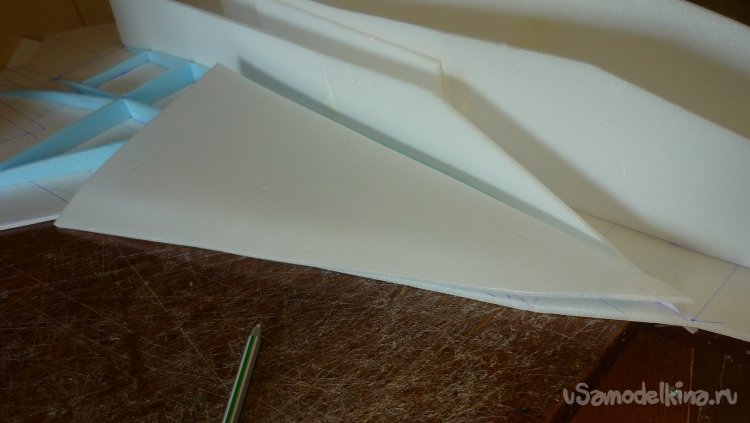

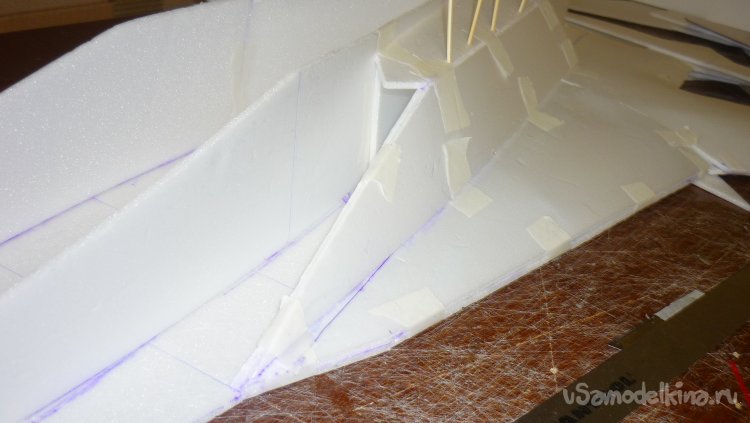

Вырезал заготовки и смонтировал боковые откосы воздуховодов.
Вырезал и смонтировал откосы воздуховодов в носовой части.

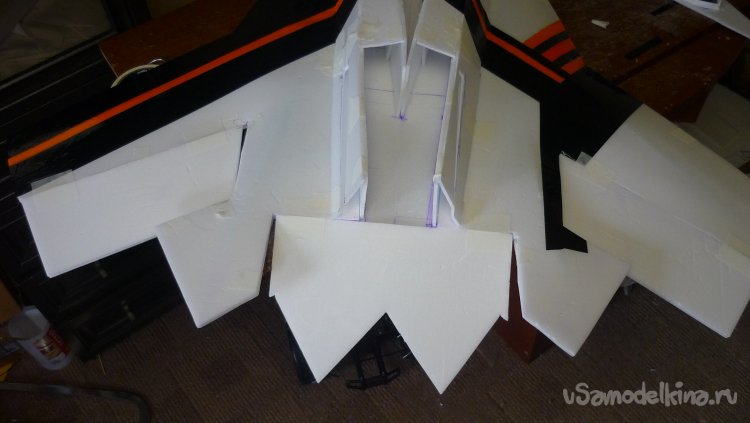

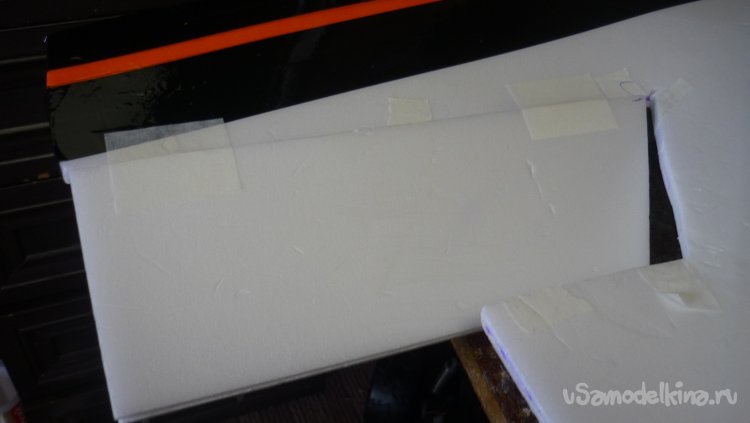

Вырезал элероны и навесил их на бумажный, малярный скотч.
Отрезал руль высоты и навесил его на бумажный, малярный скотч.

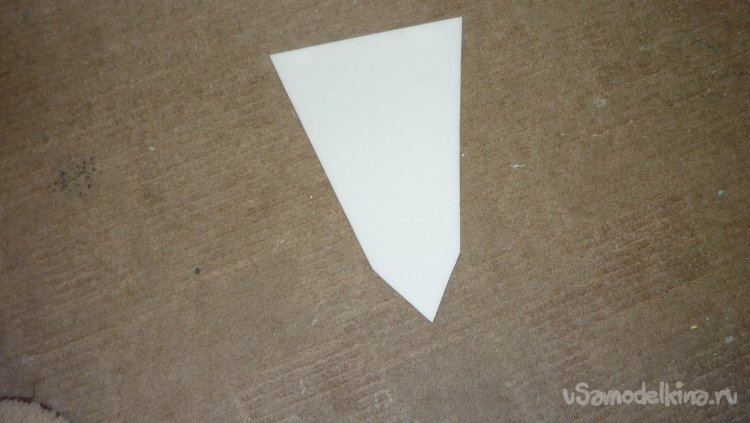

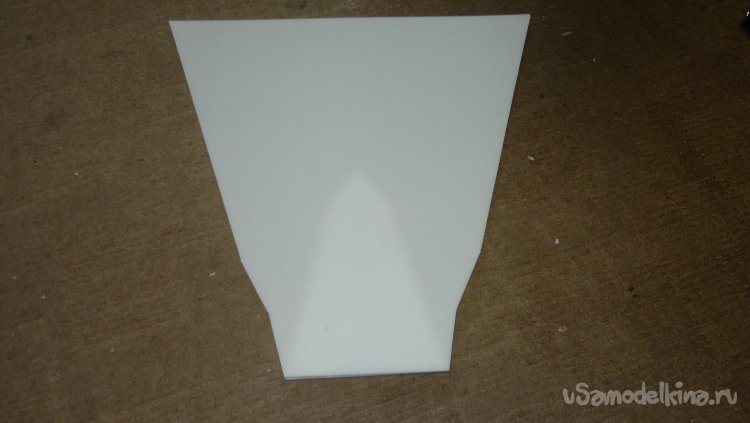

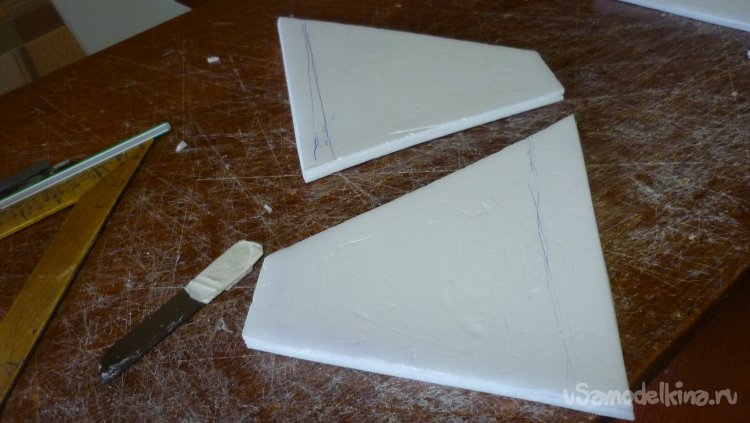

Вырезал заготовки для килей.

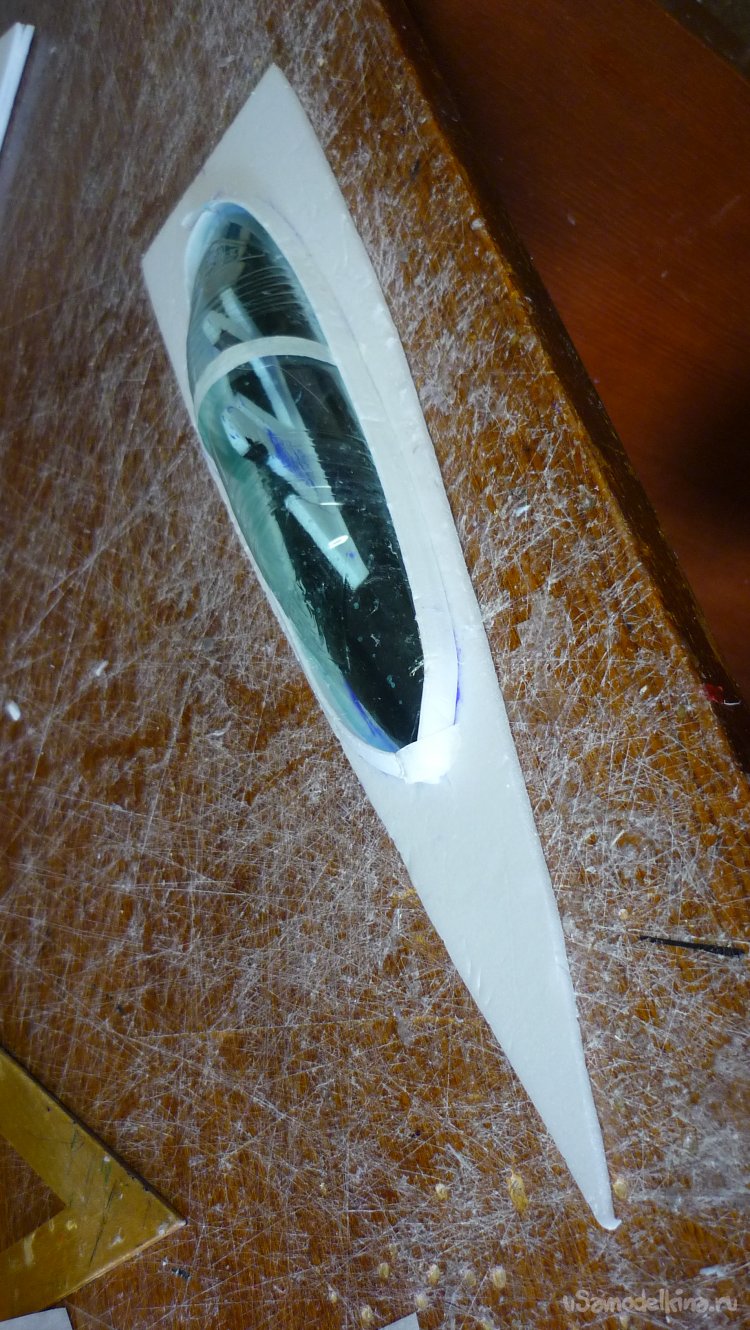

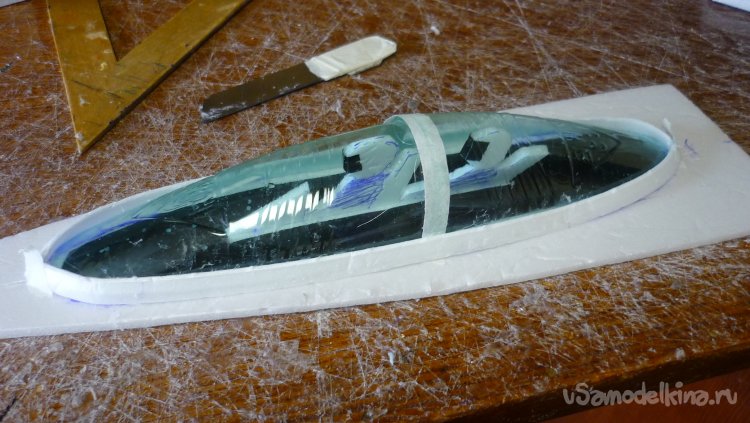

Вырезал фигурки пилотов, из пластиковой бутылки вырезал остекление кабины, всё смонтировал на внешнюю обшивку фюзеляжа

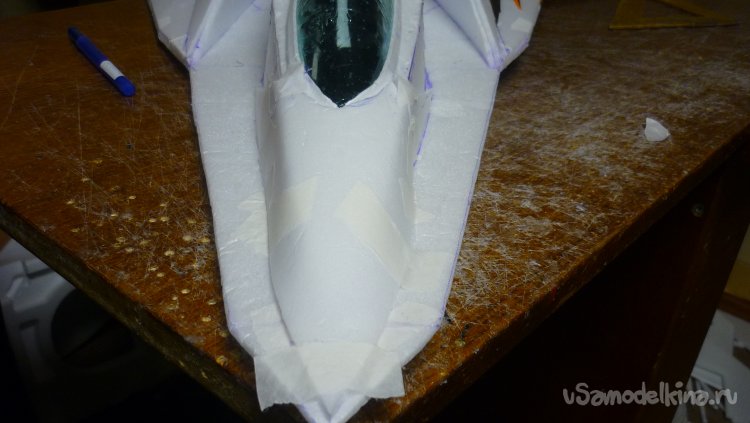

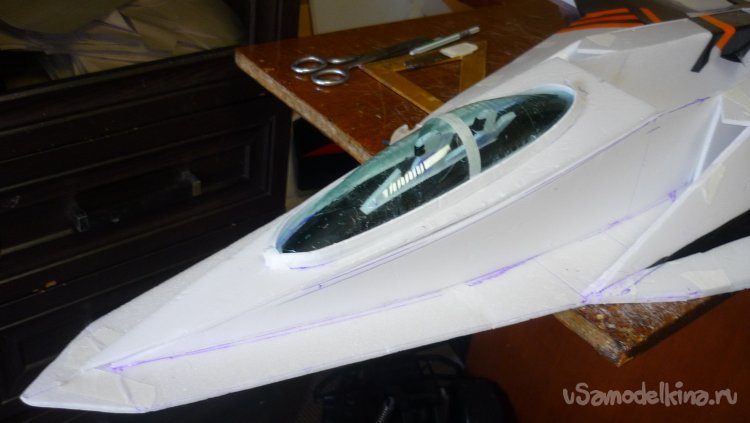

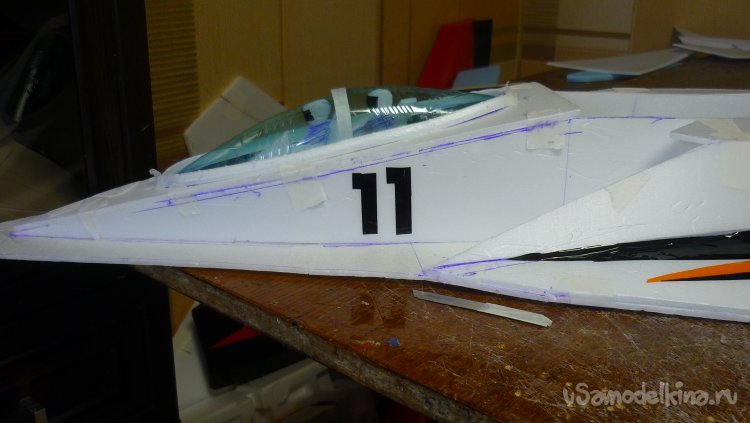

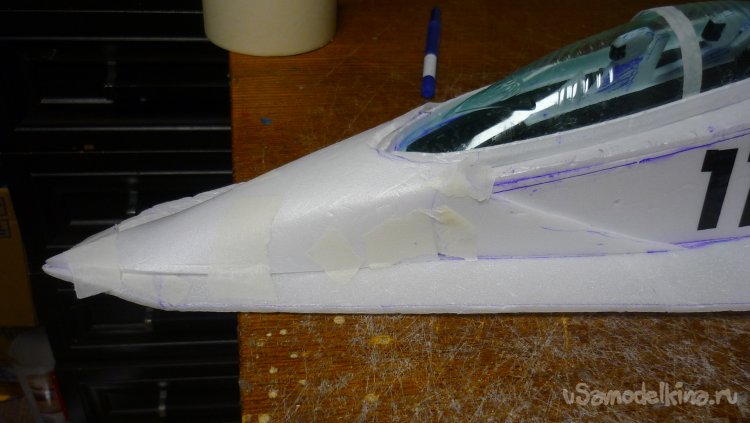

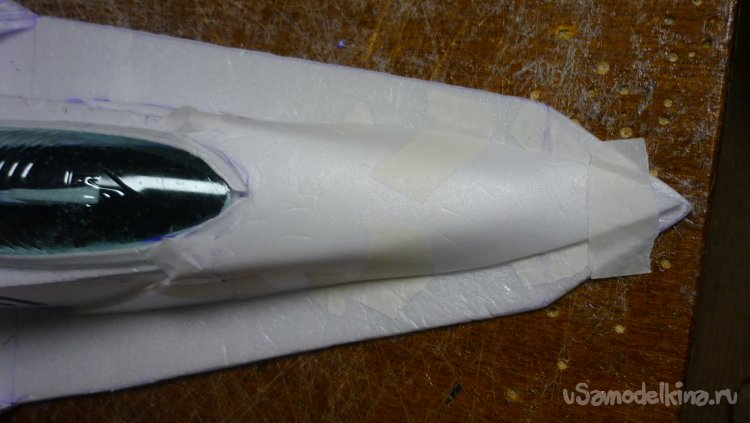

Приклеил внешнюю обшивку фюзеляжа вместе с готовой кабиной , в носовой части фюзеляжа.

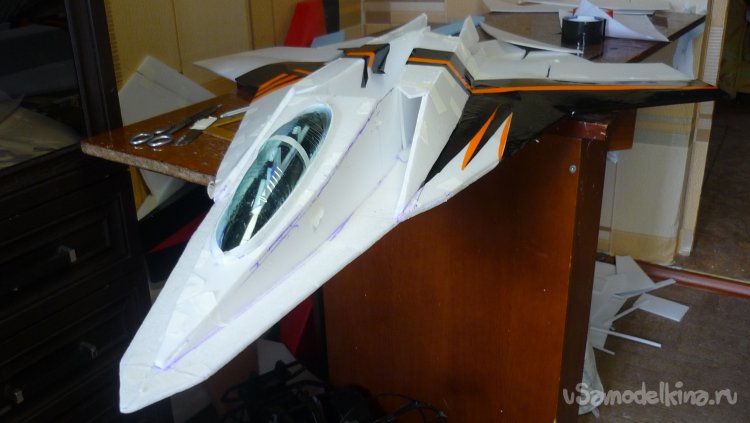

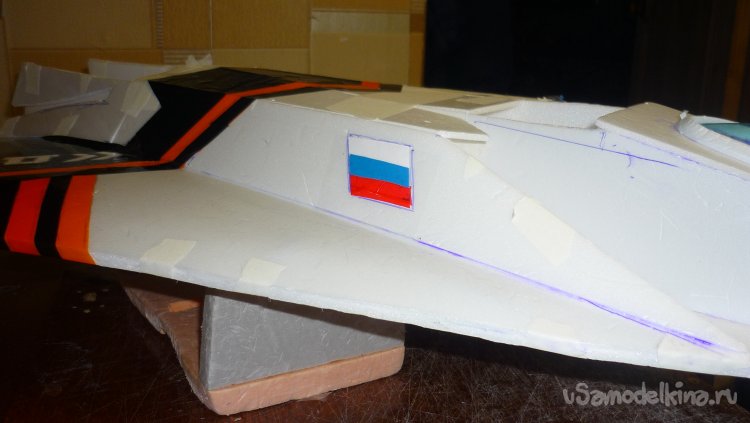

Начинаю локальную обтяжку модели цветным скотчем.

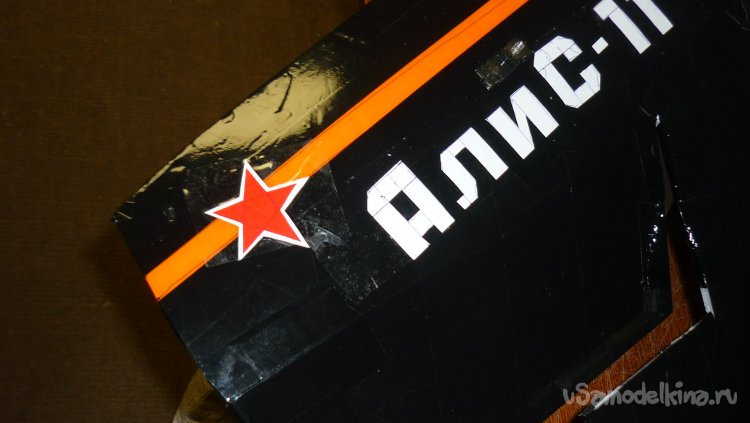

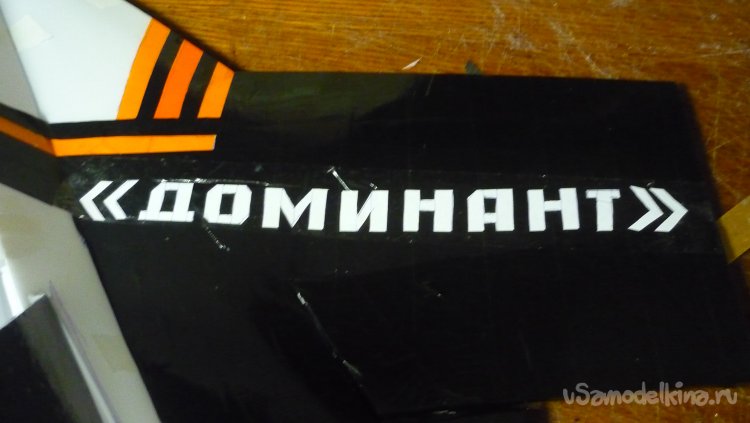

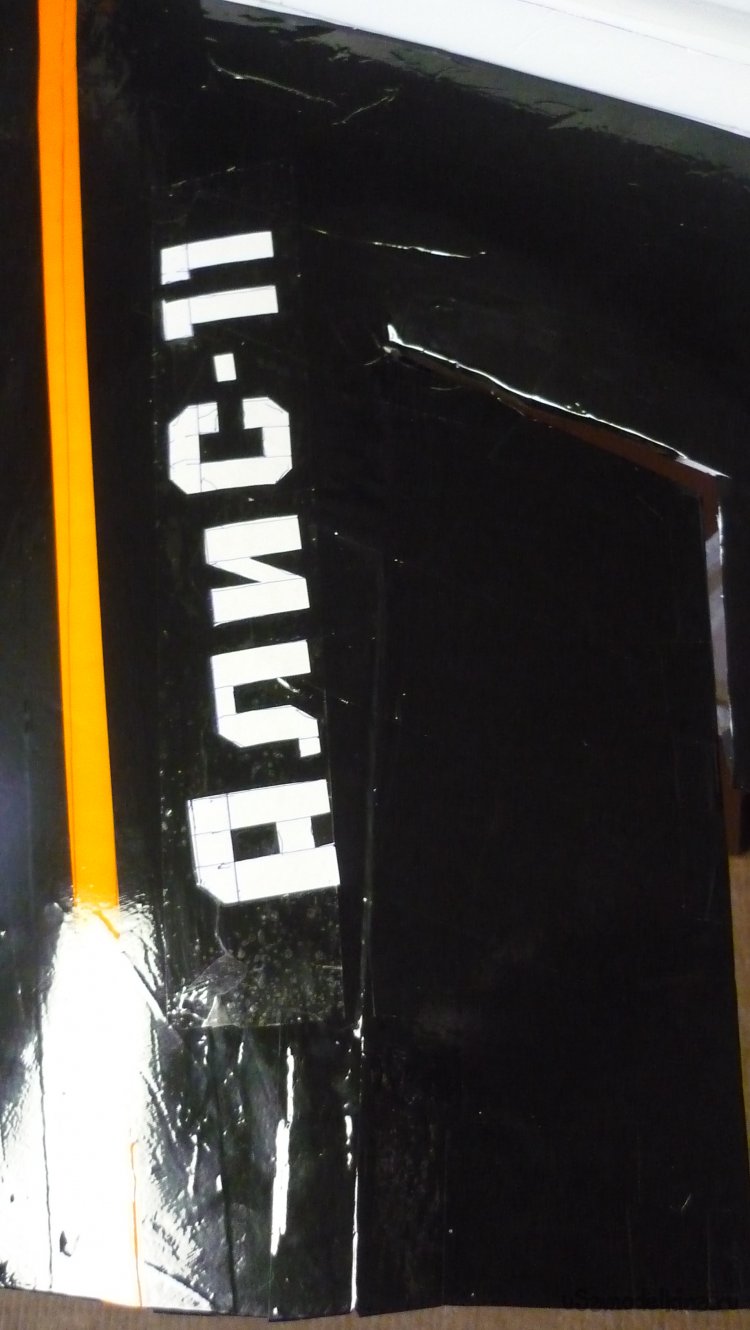

Смонтировал надписи.

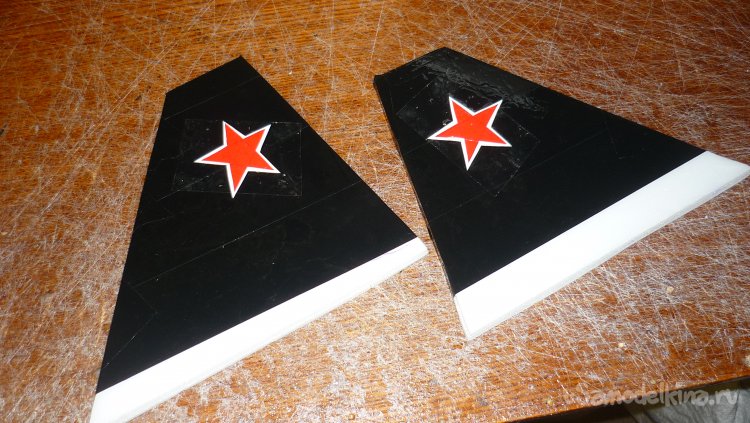

Кили обтянул чёрным скотчем, примерил.
Вырезал и смонтировал носовой обтекатель.

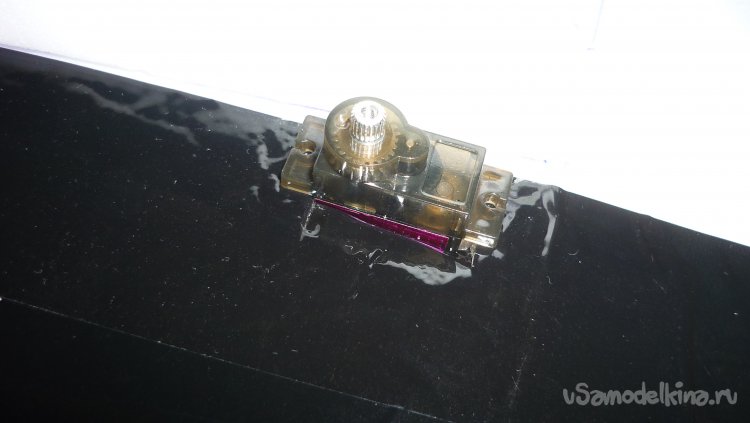

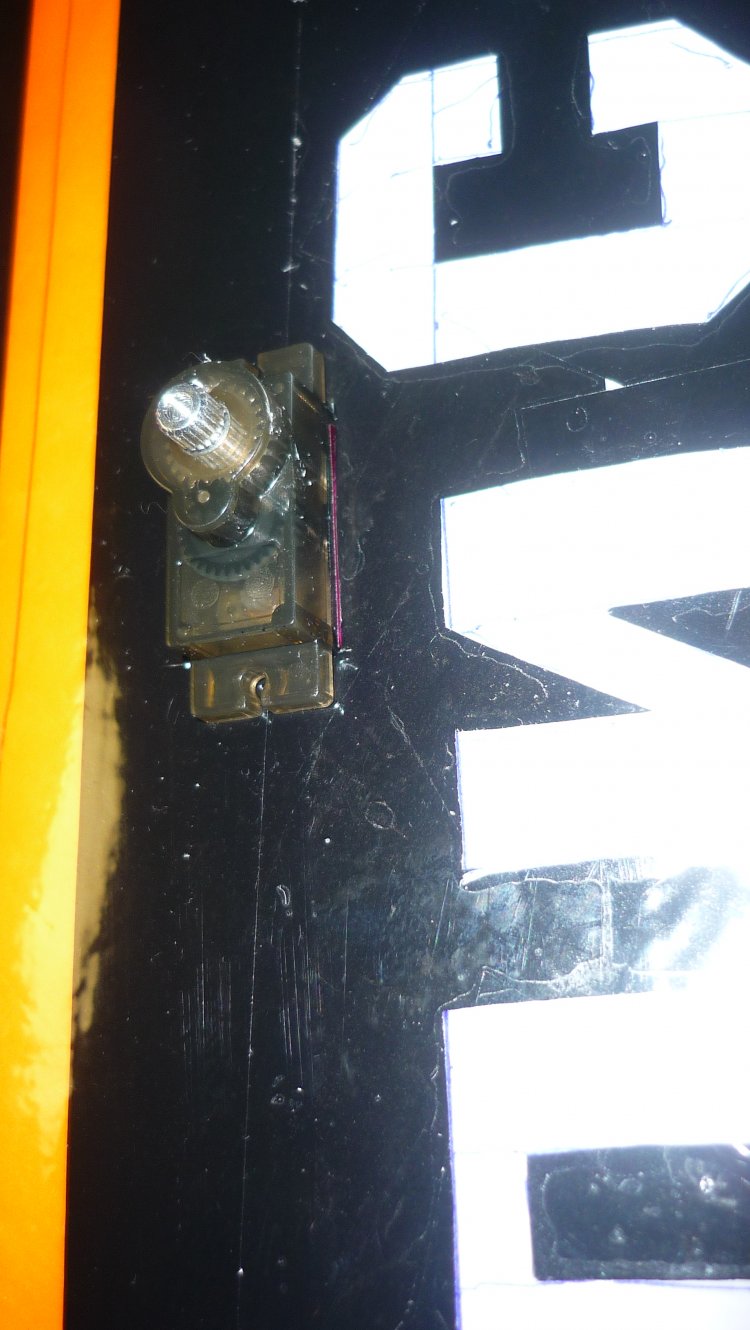

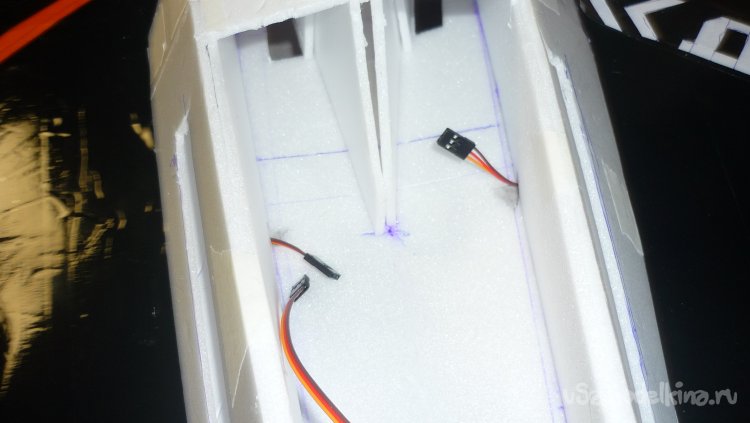

Разметил места установки сервомашинок, смонтировал.
Примерил киль.

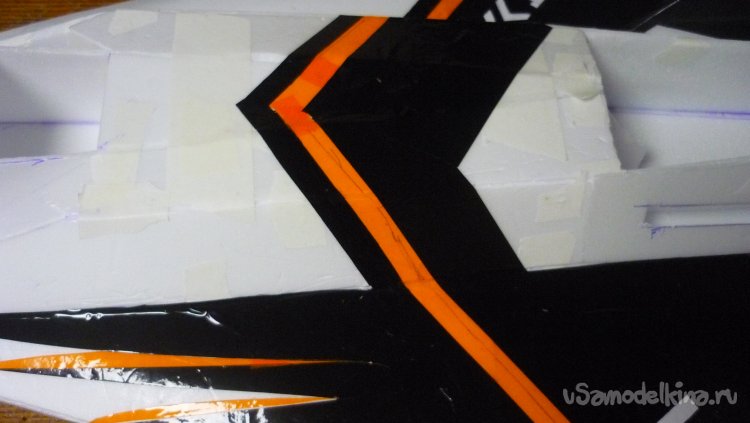

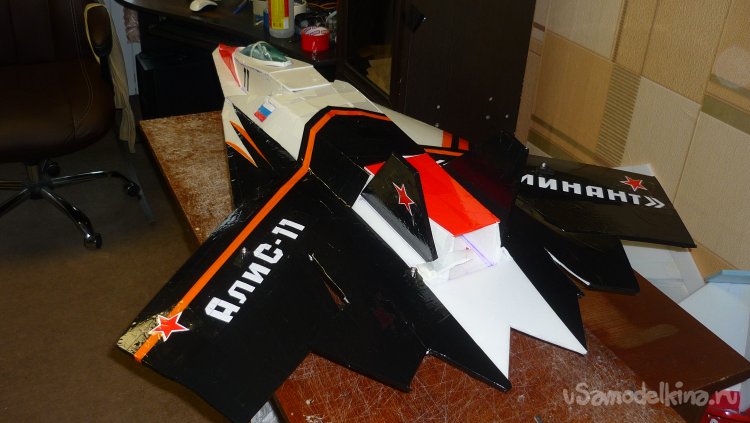

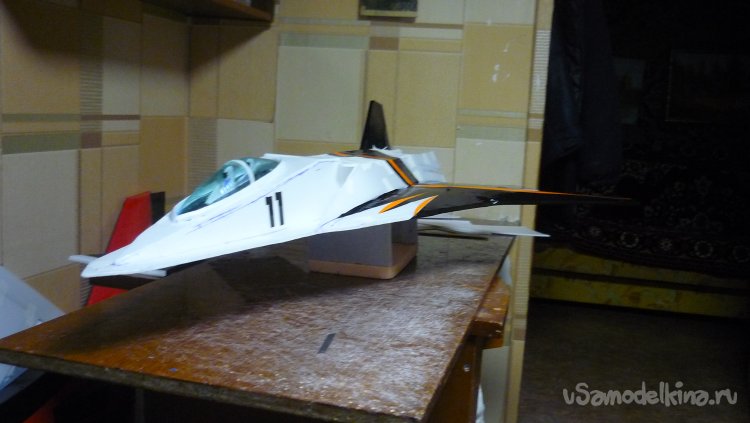

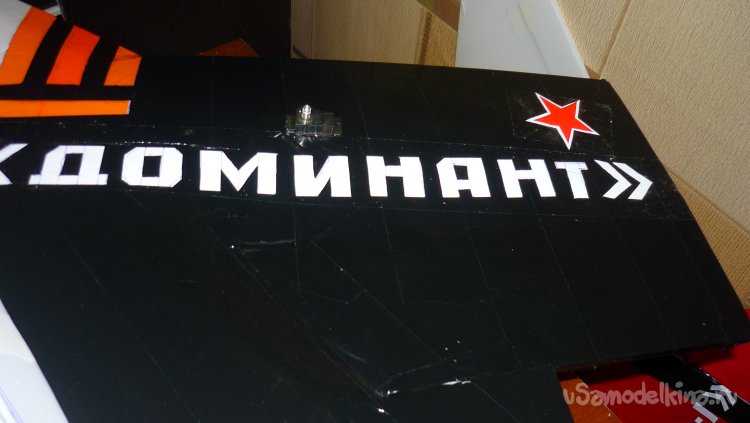

Продолжаю обтяжку модели цветным скотчем. Смонтировал красные звёзды.

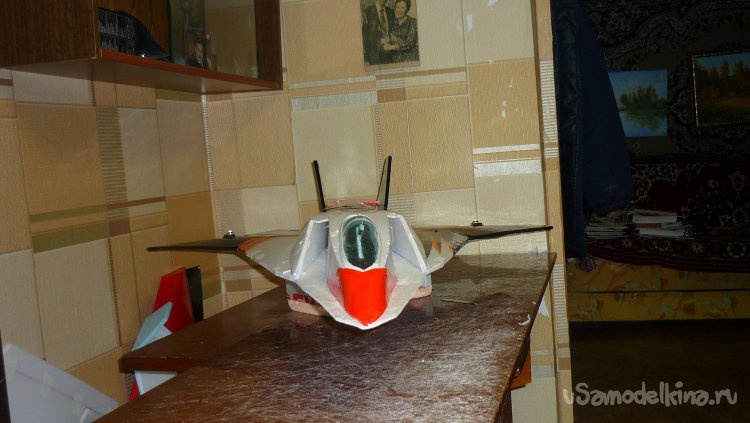

Обтянул носовой обтекатель красным скотчем.

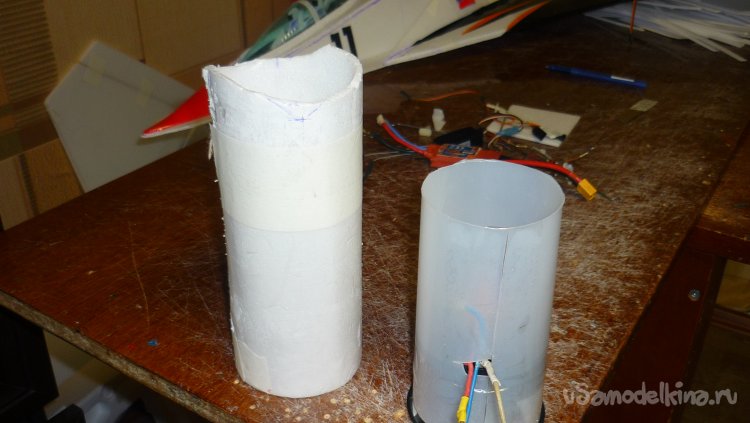

Начал примерять импеллер. Мне не понравился тубус – удлинитель сопла импеллера. Решил сделать его из пластиковой бутылки из-под клея.

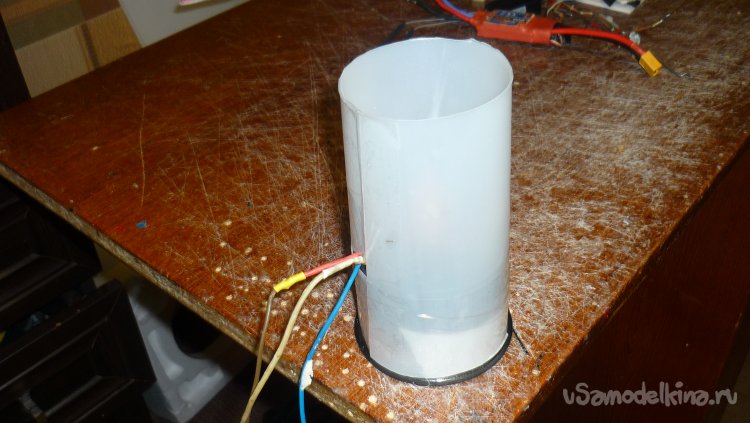

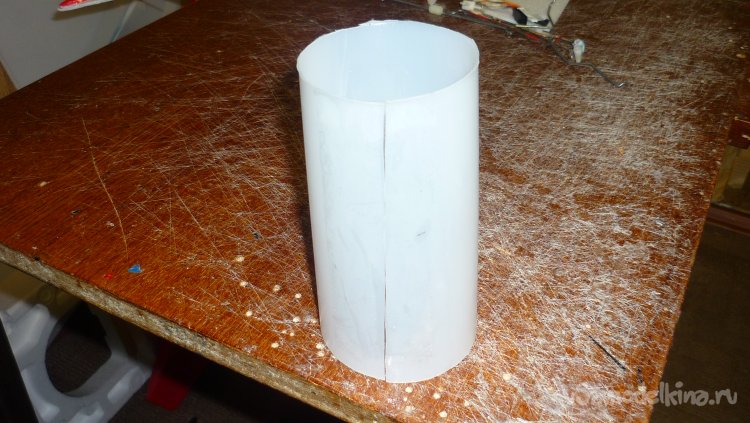

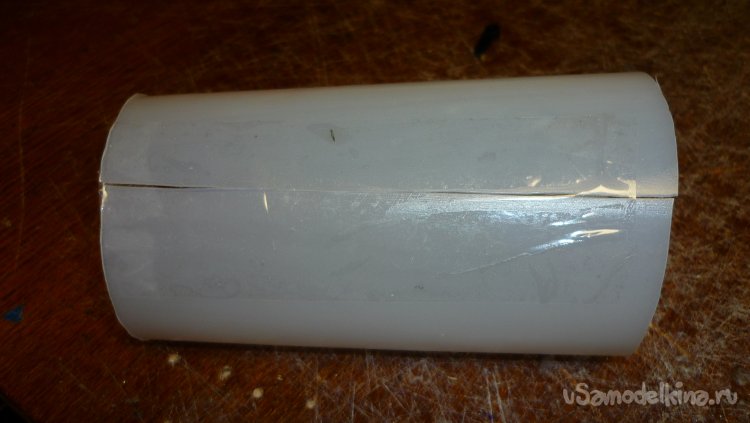

Обрезал бутылку, разрезал получившуюся трубку вдоль, что бы было небольшое сужение на одном конце. Соединил срез прозрачным скотчем. Смонтировал на импеллер.
Примерил импеллер на модель. Всё отлично! Можно монтировать.

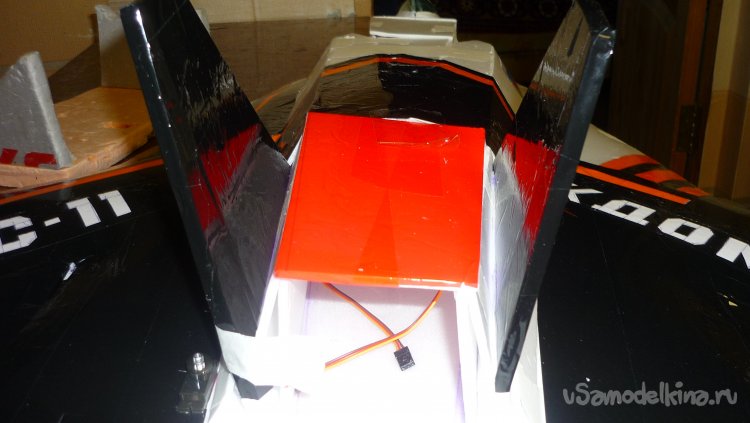

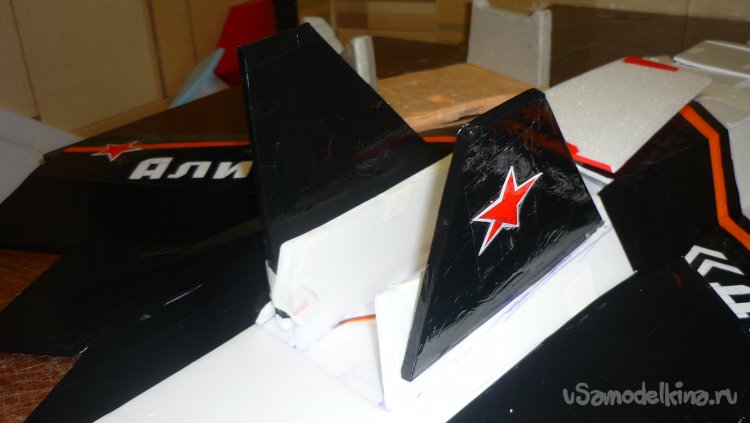

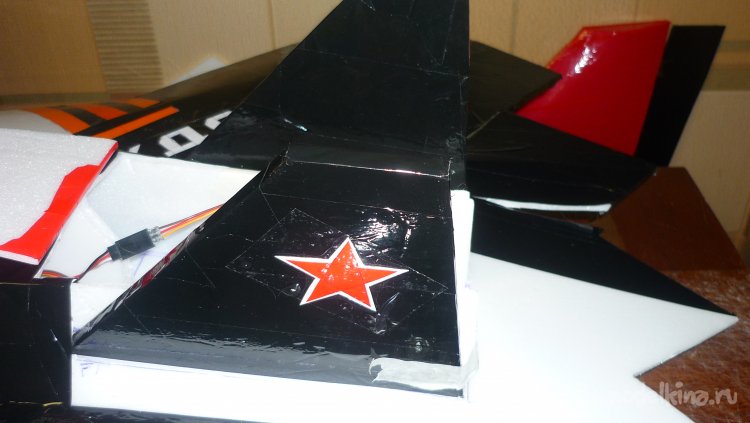

Монтирую кили.

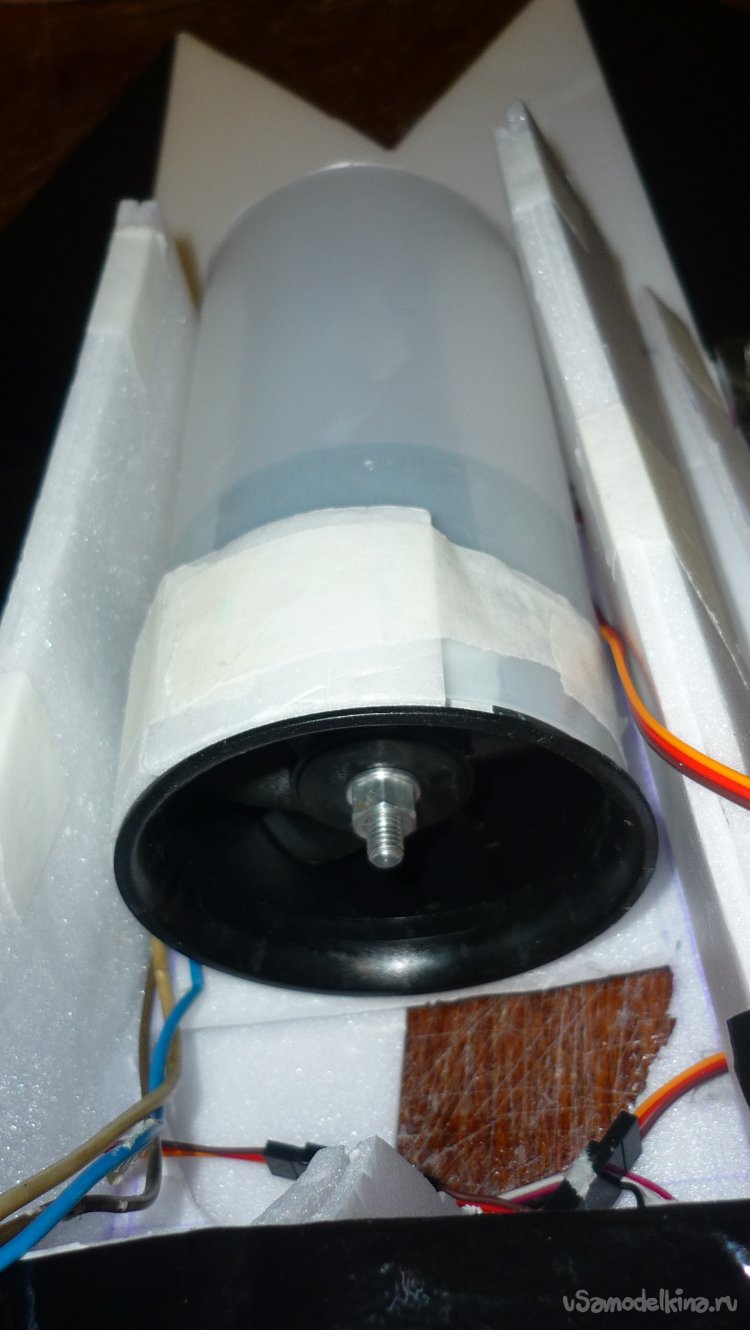

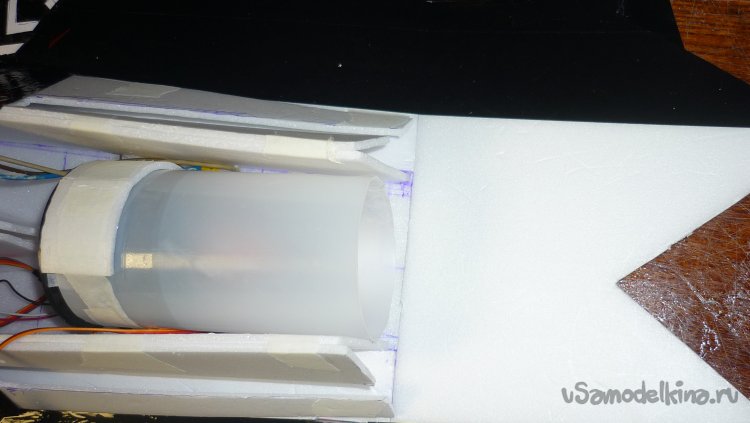

Монтирую импеллер и вклеиваю внешнюю обшивку в хвостовой части модели.
Авиамодель предназначена для запуска с руки. Но при желании можно вклеить снизу кусочки 3 мм. фанеры и смонтировать шасси.

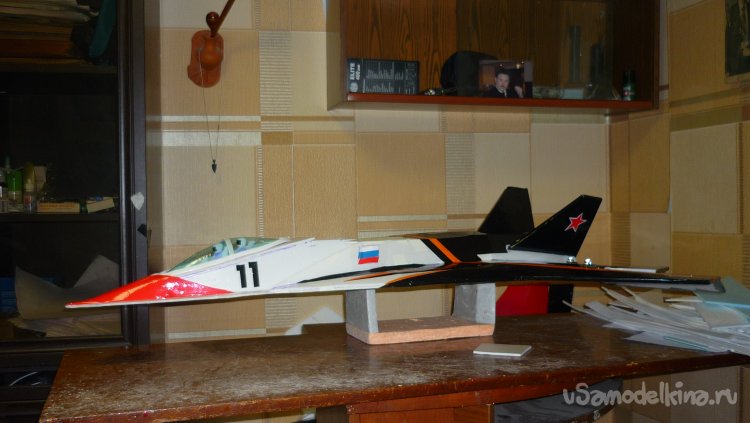

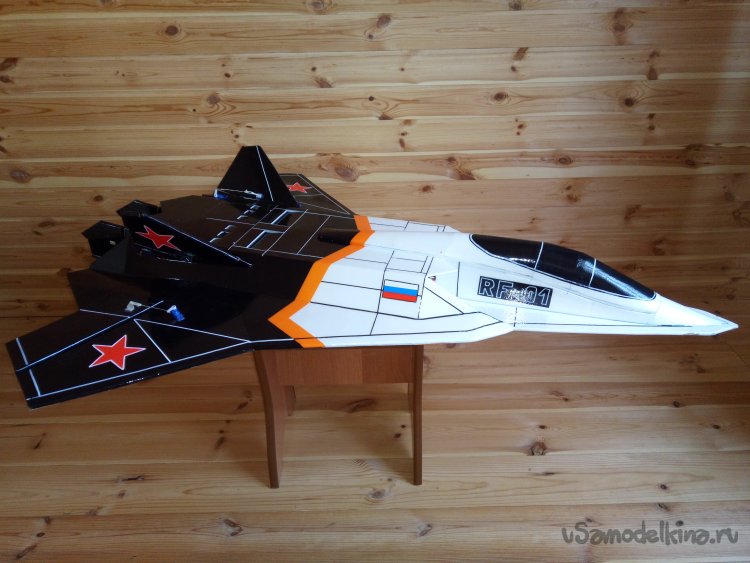

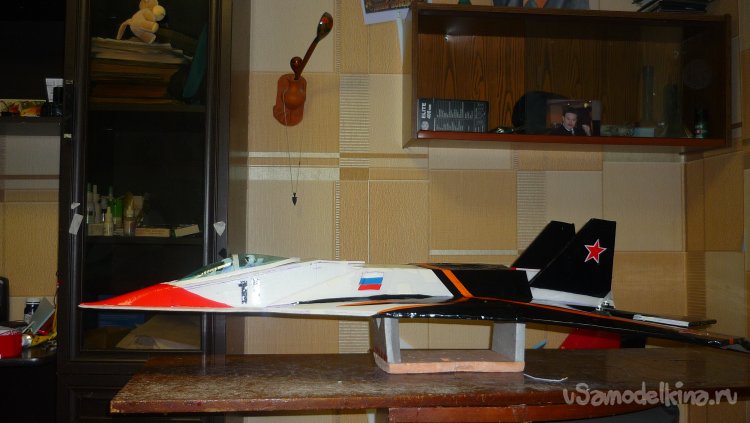

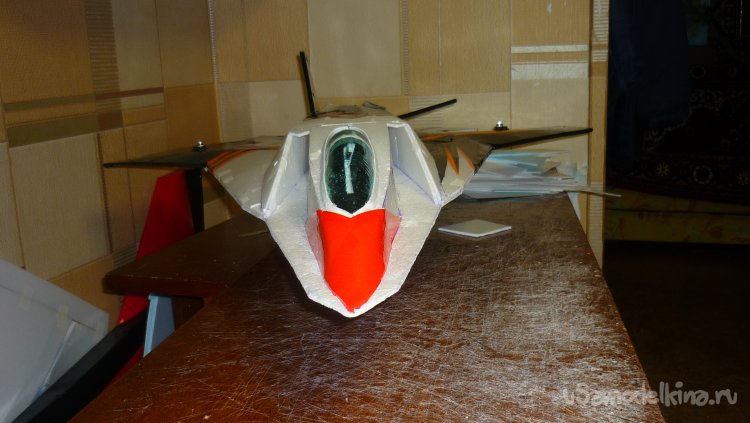

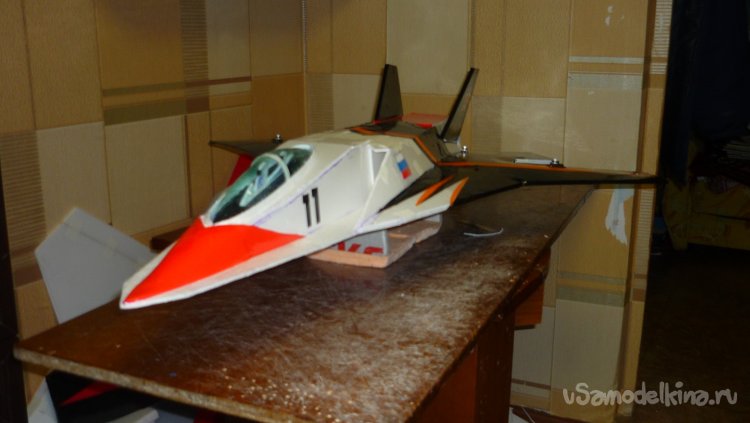

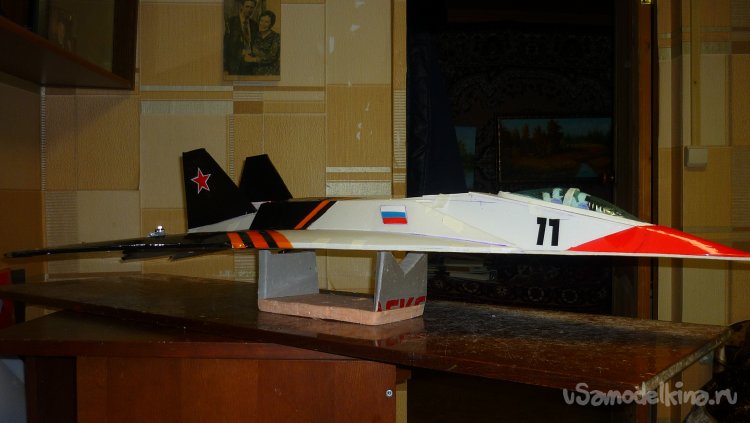

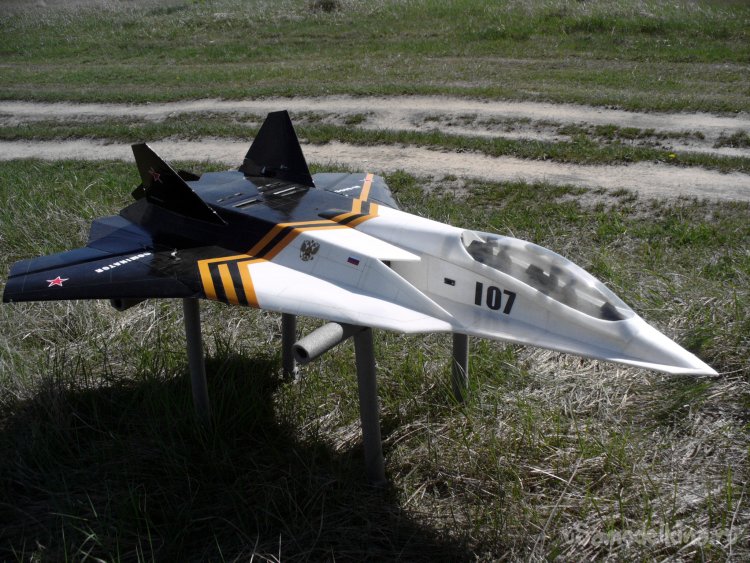

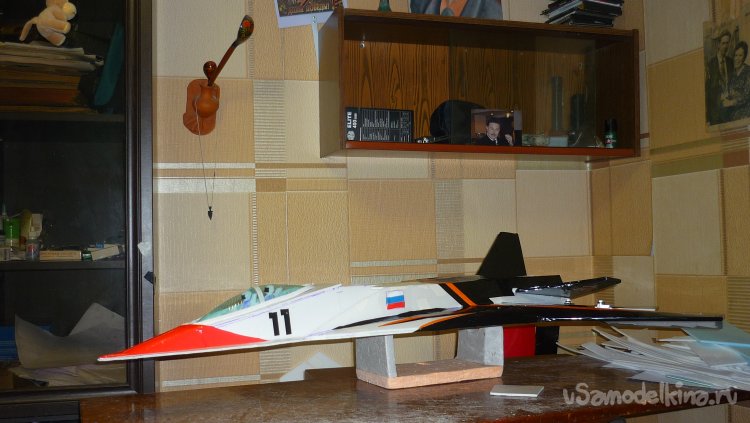

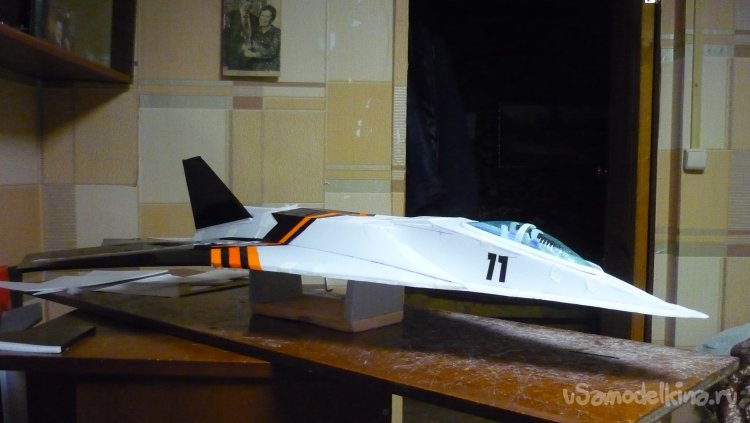

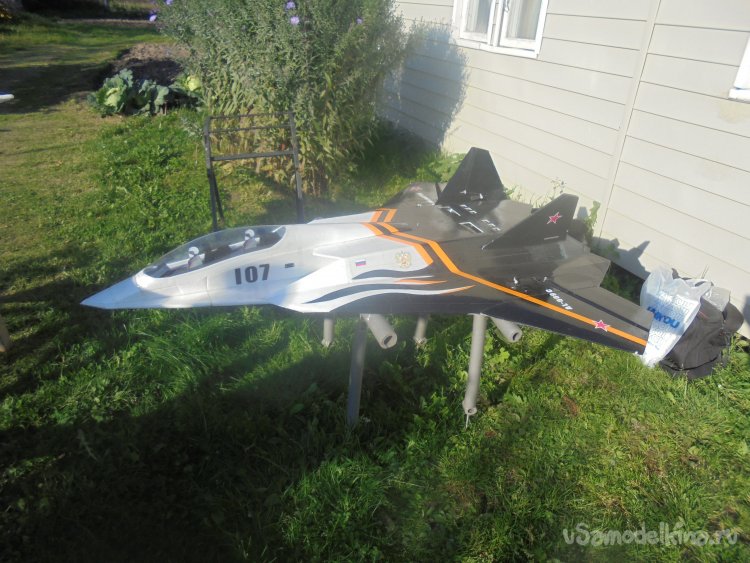

Фотографии готовой модели.

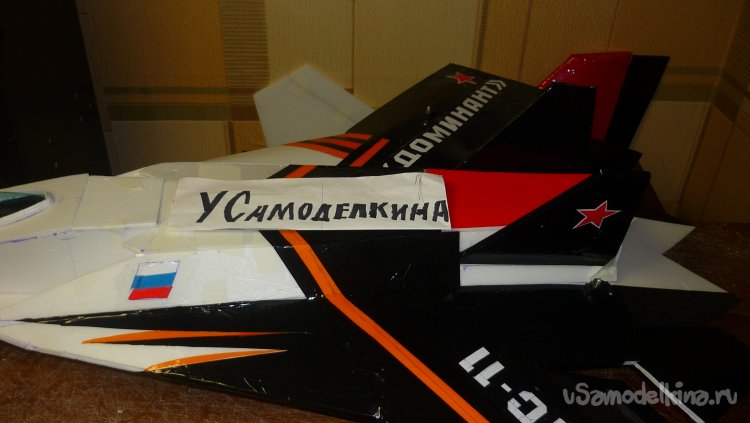

Это фотографии сделаны специально для сайта «У Самоделкина».
Небольшое видео про эту модель.
Больше показывать нечего.
На этом прощаюсь.
Однако, до свидания!
Ваш Валериан Самоделкин.
