Здравствуйте, уважаемые авиамоделисты.
Сегодня я хочу рассказать вам о модели «Яхонт» АлиС – 631 – СВ- 215.
Я́хонт — одно из устаревших названий красного и синего ювелирных минералов корундов. «Яхонтом лазоревым» или синим называли— сапфир.
Caпфиp – этo дpaгoцeнный кaмeнь I пopядкa, a этo oзнaчaeт, чтo нapяду c aлмaзoм, изумpудoм и pубинoм, oн являeтcя caмым цeнным cpeди вcex извecтныx дpaгoцeнныx кaмнeй.
Модель создаётся по проекту «Феникс», который предусматривает воссоздание моделей построенных мною ранее.

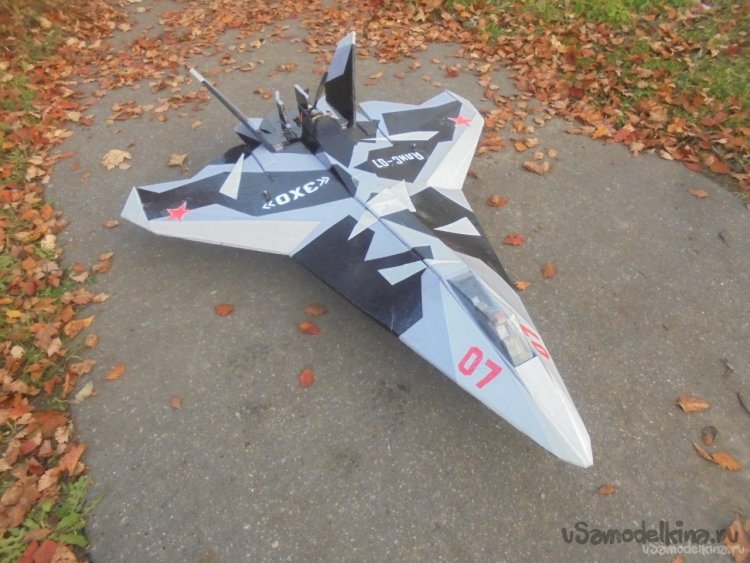

На этот раз я решил «воскресить» авиамодель «Эхо» АлиС -631 – СВ – 5, которая была создана в ноябре 2019 года.

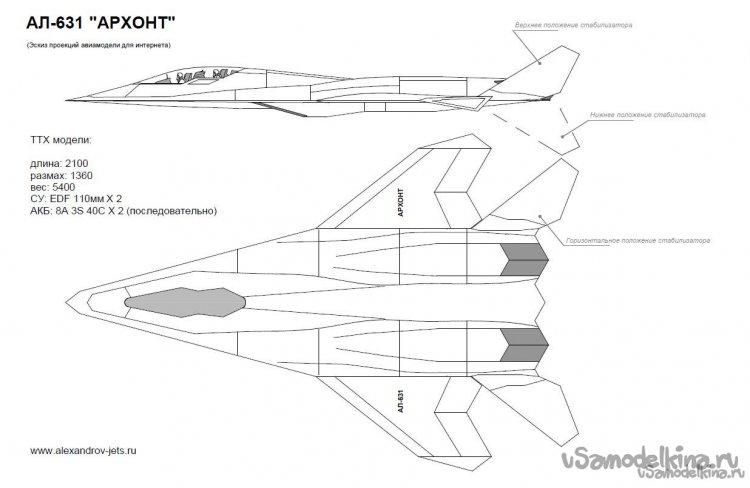

За основу были взята разработки Сергея Александрова авиамодели AL – 631 «Архонт».

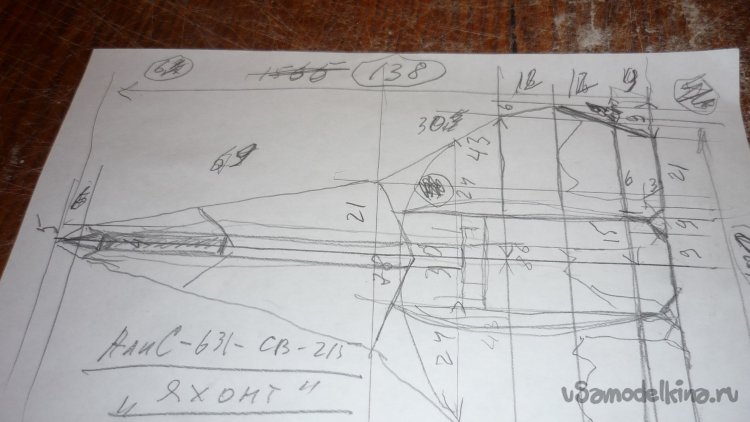

Для себя, я сделал рабочий набросок и проставил размеры.
Модель создаётся из простой, листовой подложки под ламинат , которая имеет вот такие размеры :- 1000 – 500 – 5 мм.

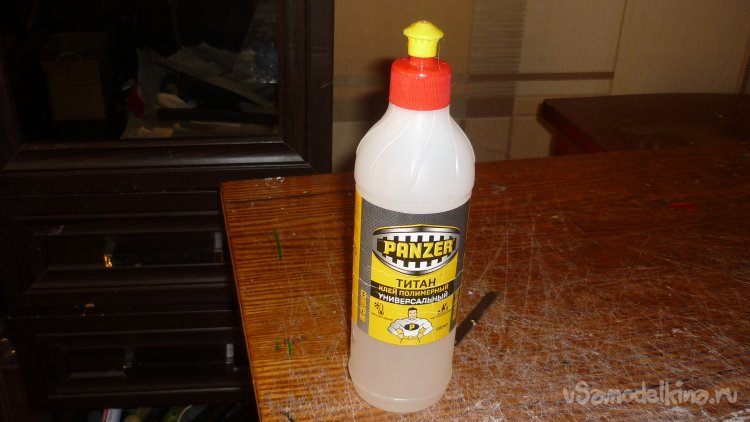

Детали буду склеивать полимерным . универсальным, влагостойким клеем «титан» PANZER.
Модель создаётся с некоторыми изменениями в конструкции, учитывая выявленные недостатки предыдущей конструкции.
На модель планирую поставить вот такую электронику.

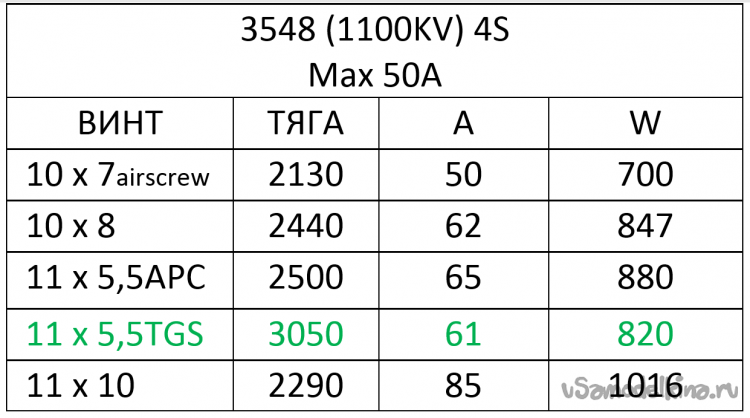

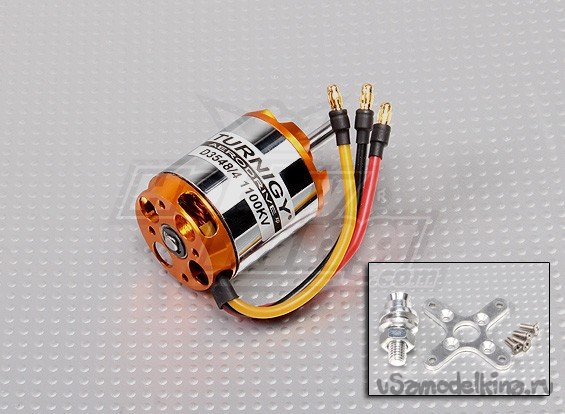

Мотор - Turnigy D3548/4 1100KV

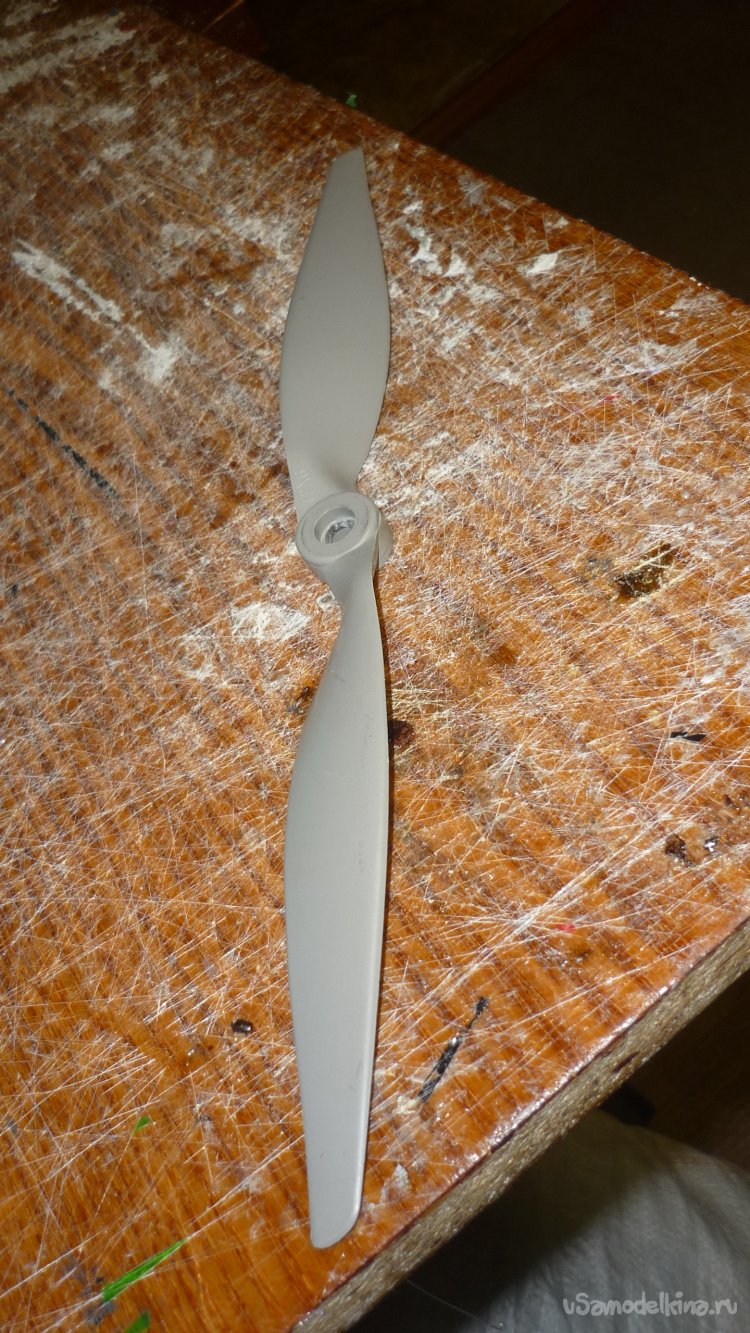

Винт – 12 Х 6.
Регулятор - 80А.
Сервомашинки – MG90S

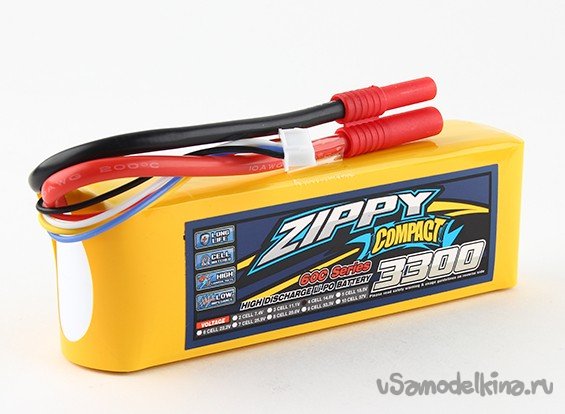

Аккумулятор – 4S 3700 mAh.

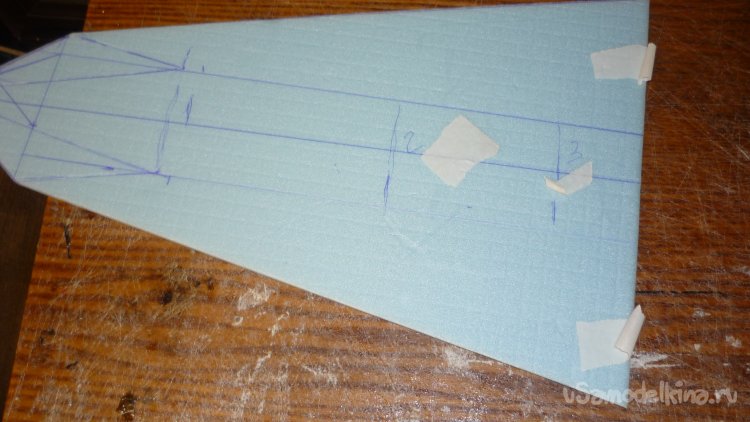

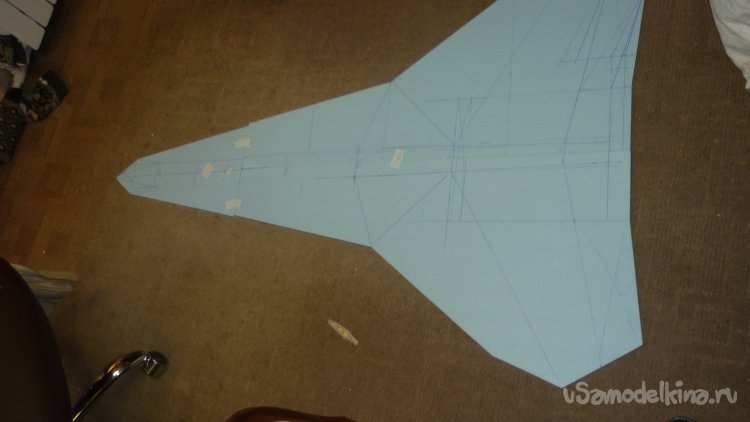

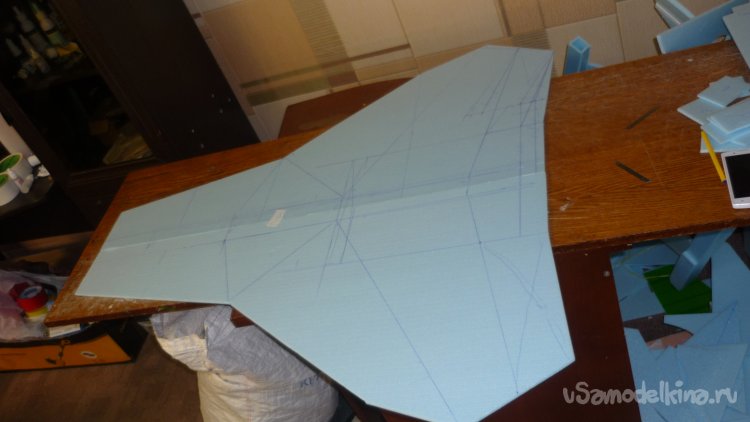

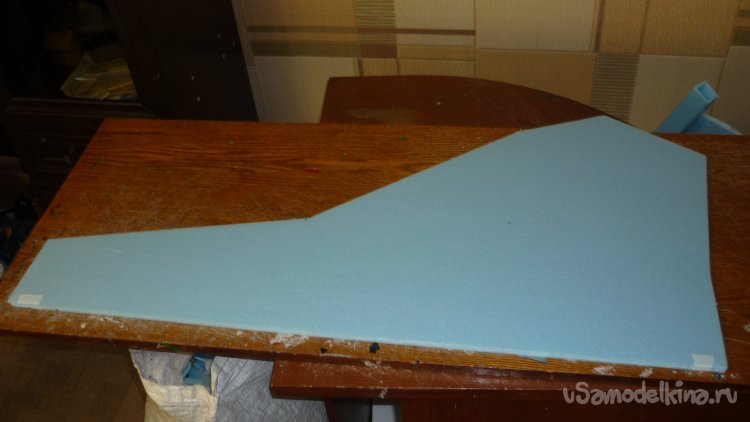

Всё начинается с основной несущей плоскости. Её делаю из трёх частей .

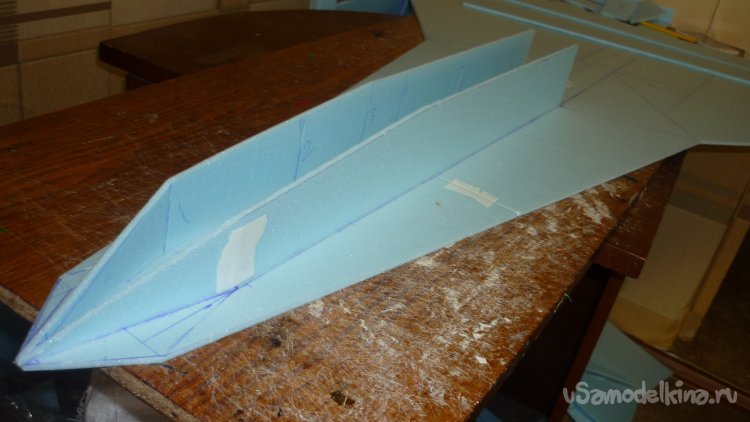

Вырезаю и вклеиваю боковые стенки носовой части фюзеляжа.

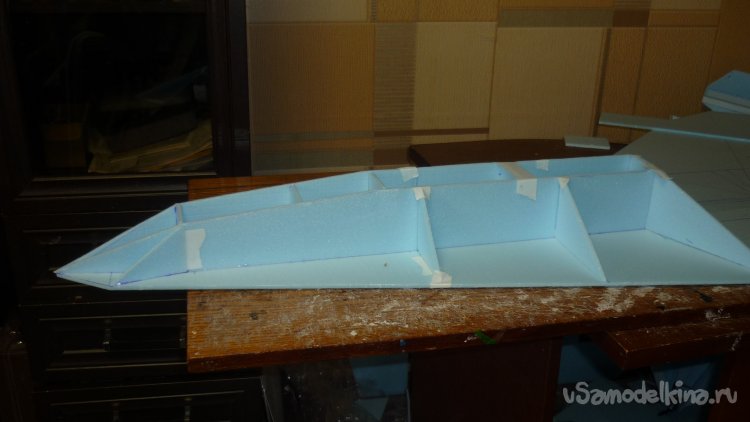

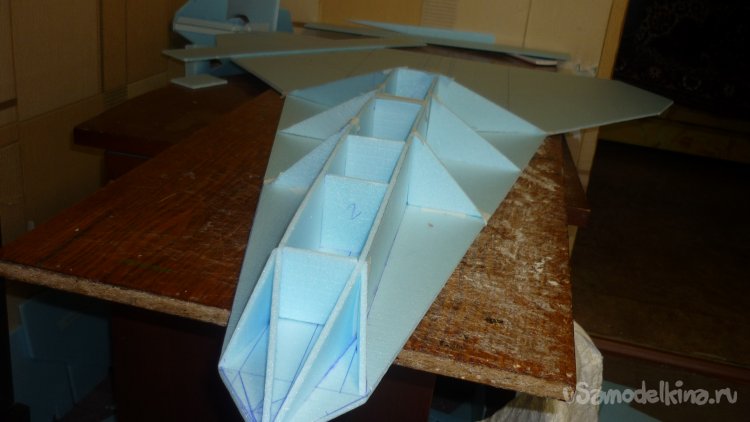

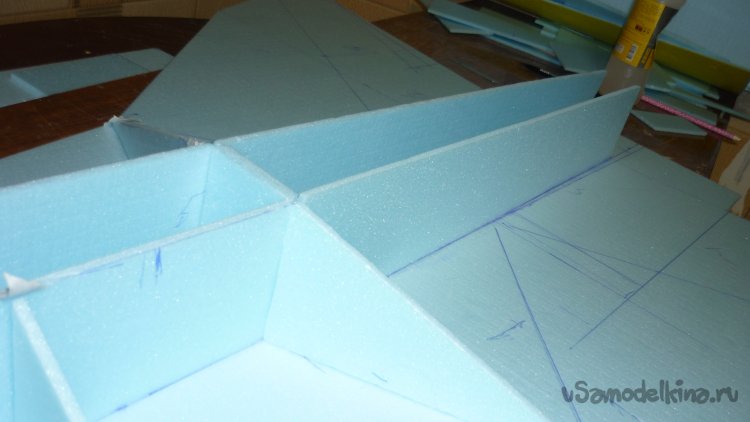

Сразу делаю заготовки вертикальных перегородок фюзеляжа для носовой части и монтирую.
Начинаю вырезать заготовки откосов для монтажа внешней обшивки модели.

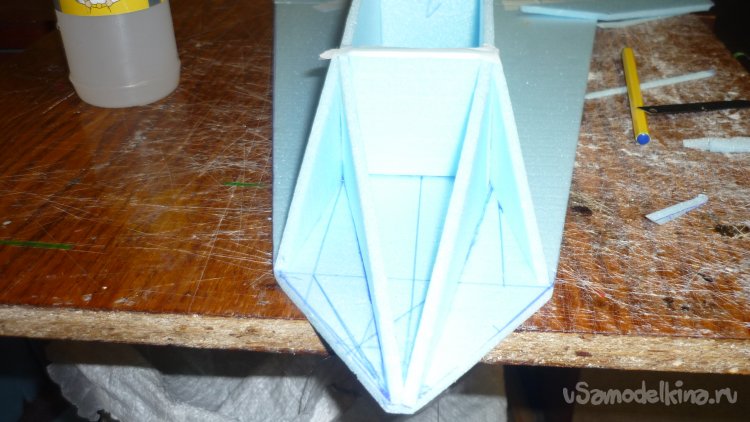

Откосы носовой части модели.

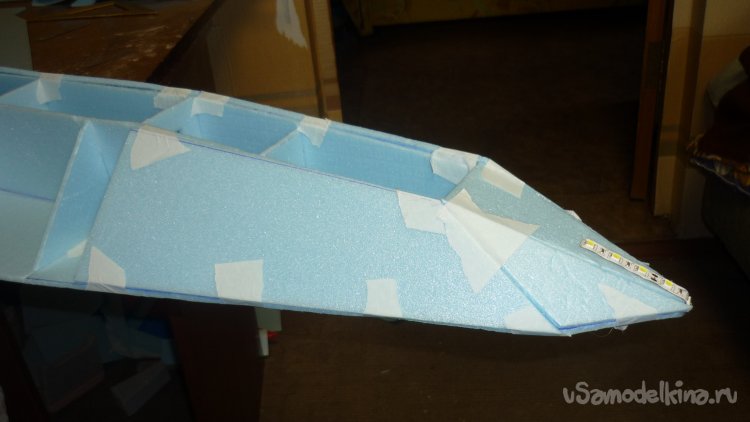

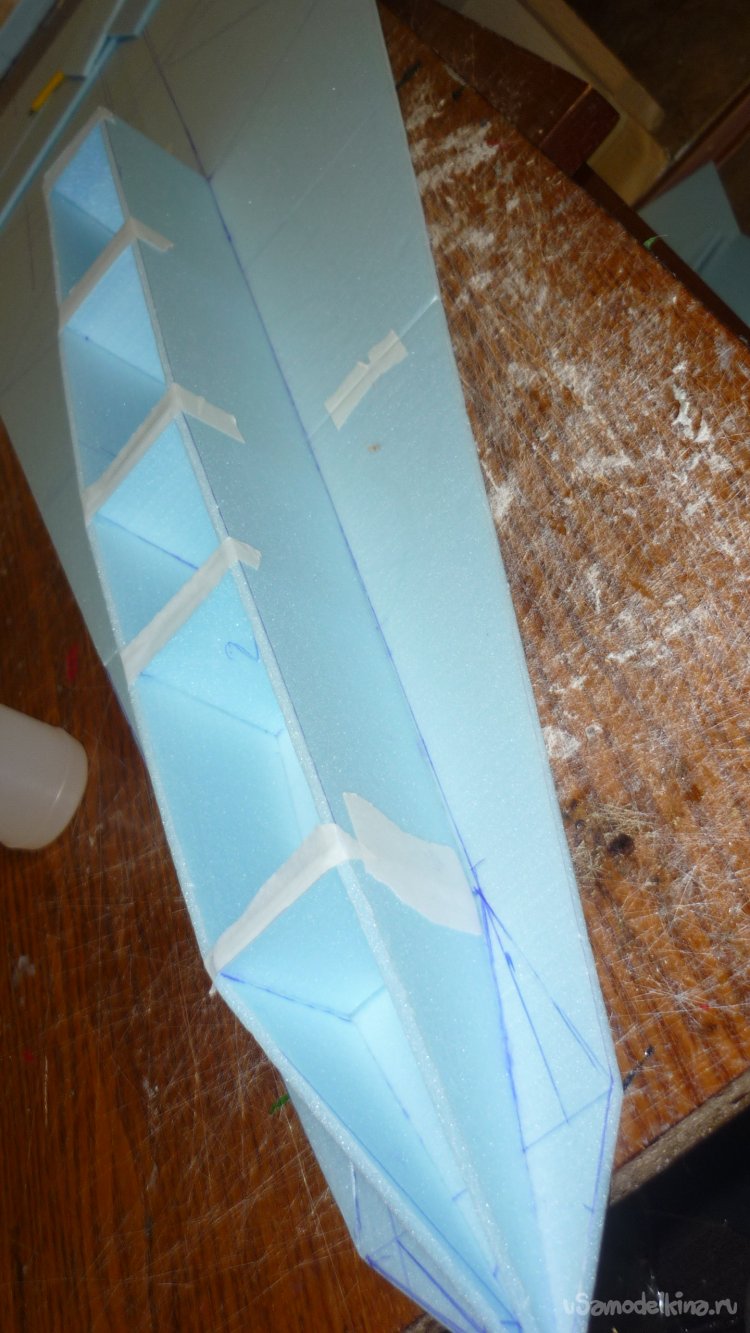

Смонтировал все откосы носовой части модели.

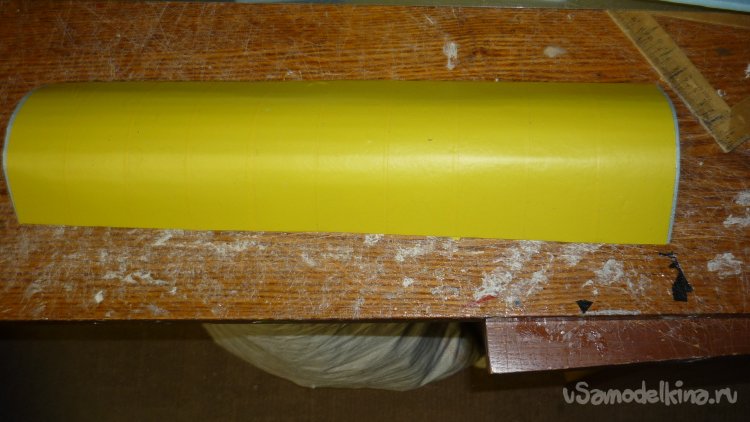

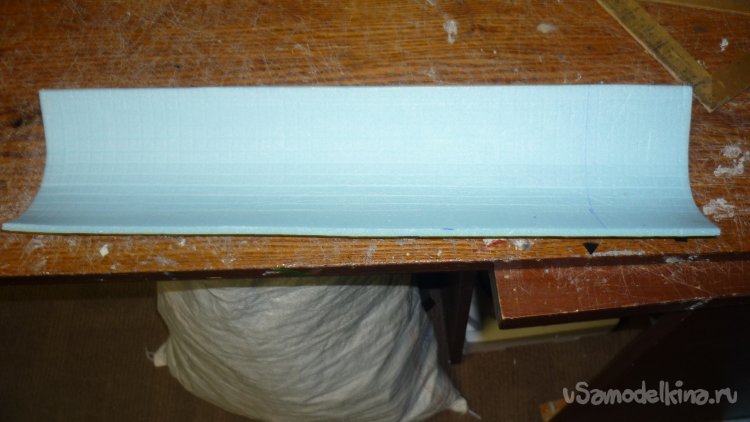

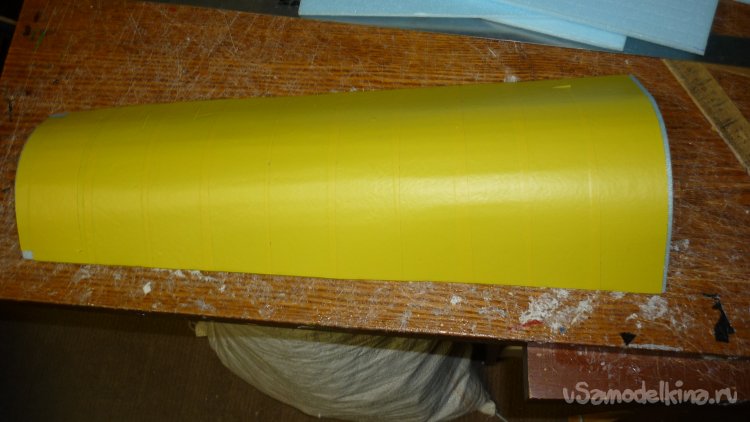

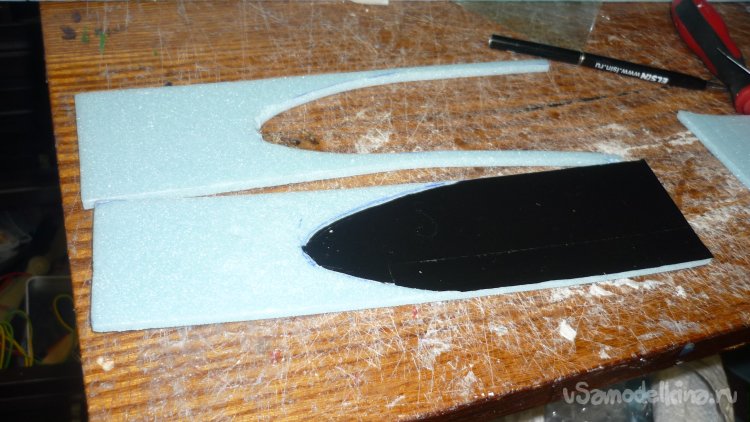

Вырезал заготовку для гаргрота, обтянул липкой лентой , что бы не ломалась подложка.

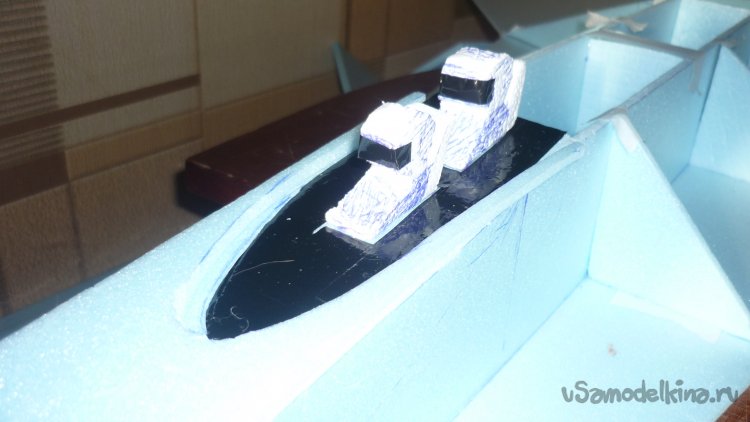

Делаю заготовки для остекления кабины из пластиковой бутылки, вырезаю фигурки пилотов , монтирую.
Генеральный директор сам проверяет качество работ.

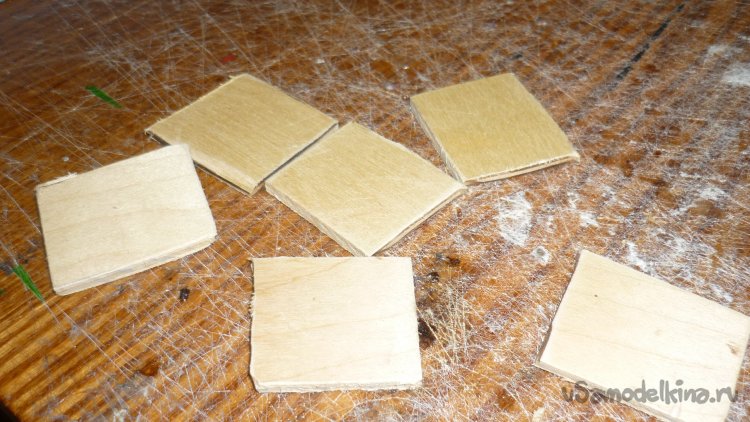

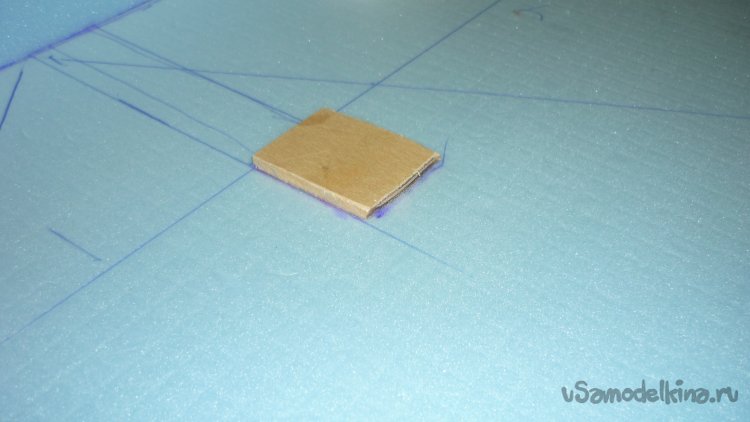

Из 3 мм. фанеры вырезал кусочки для крепления шасси.

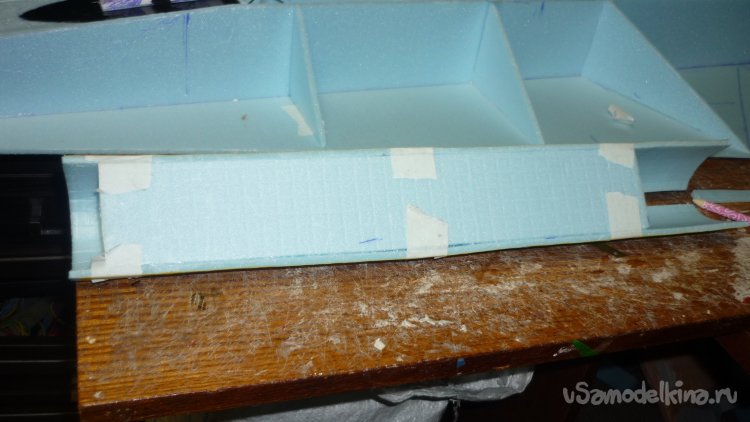

Вклеиваю заготовки боковых стенок фюзеляжа в хвостовой части модели.

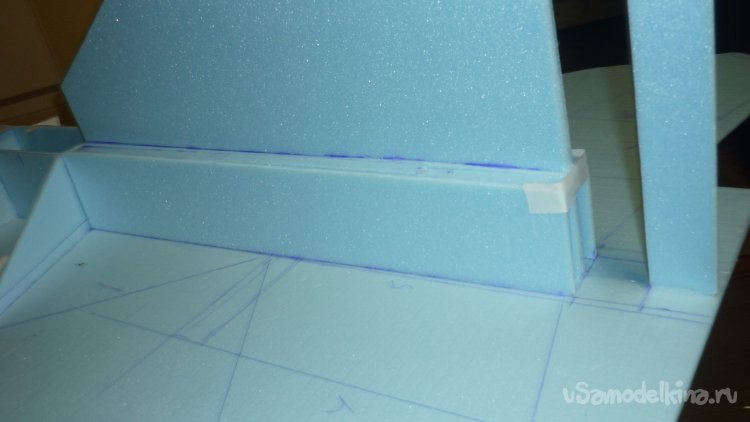

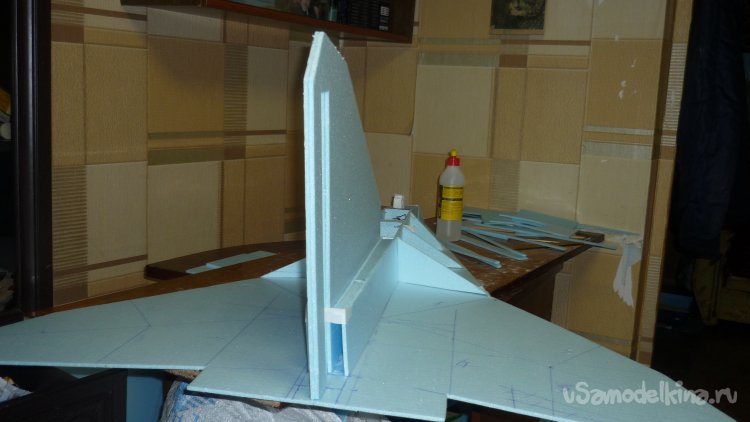

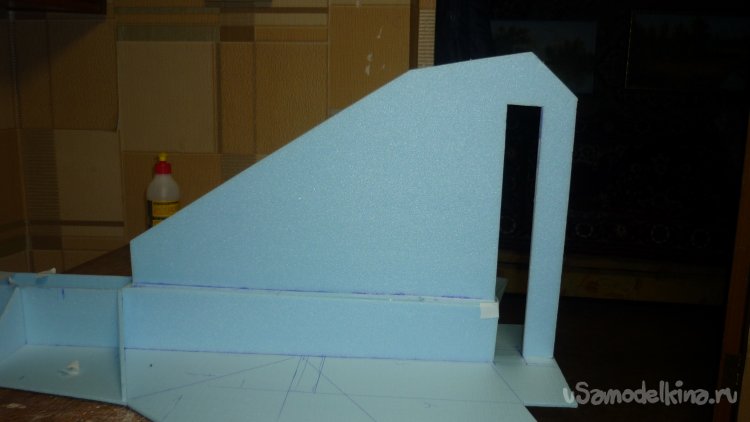

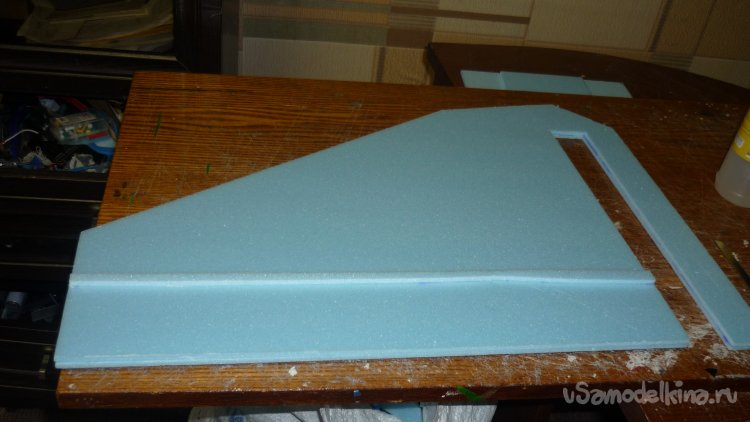

Вырезал два слоя заготовок для киля. Склеил и смонтировал. На киль установил белые светодиоды, согласно БАНО.

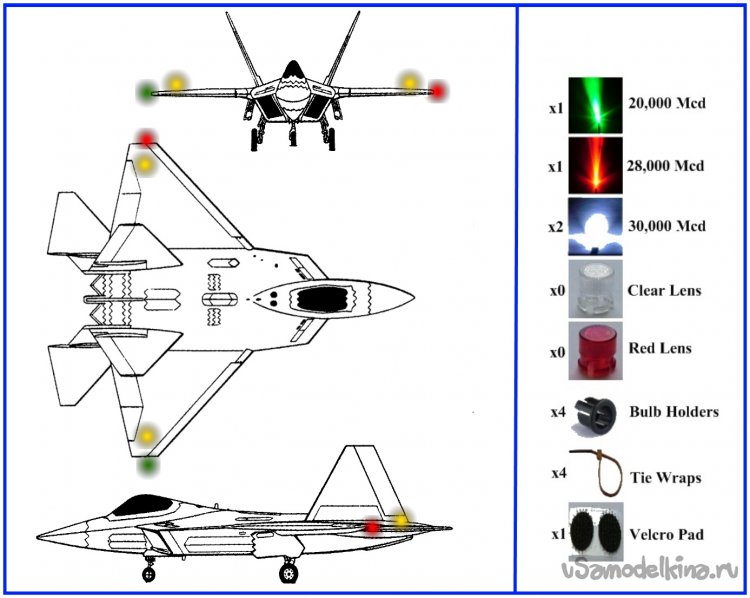

Бортовые аэронавигационные огни (БАНО)
Комплект ламп красного, зеленого и белого цветов, размещенных на концах крыльев и хвостовом оперении и используемых в ночных условиях при движении самолета по земле и в полете для светового самообозначения самолетов, обнаружения, определения размеров, положения и направления движения самолетов и тем самым предотвращения воможности их столкновения.
Аэронавигационные огни обычно состоят из боковых огней на консолях плоскостей: левый — красный, правый — зелёный, а также хвостового белого огня
Склеил и примерил гаргрот.

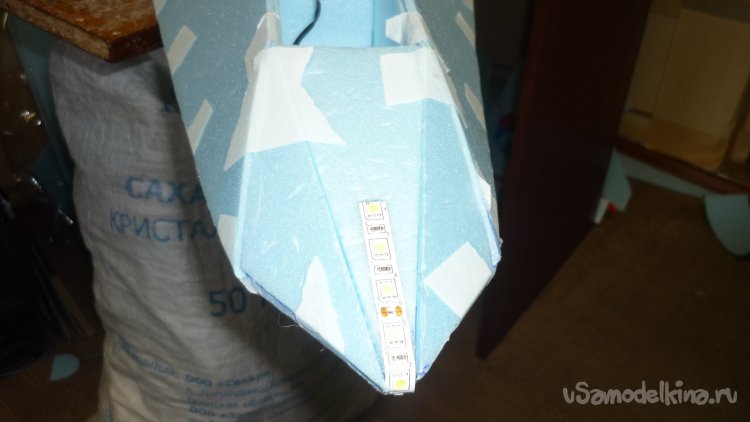

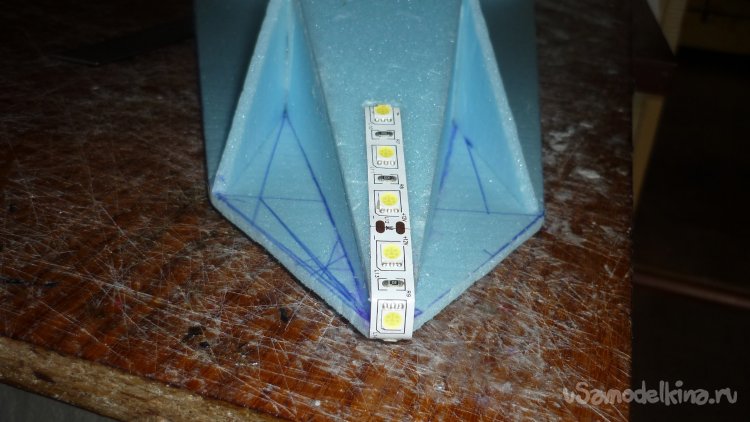

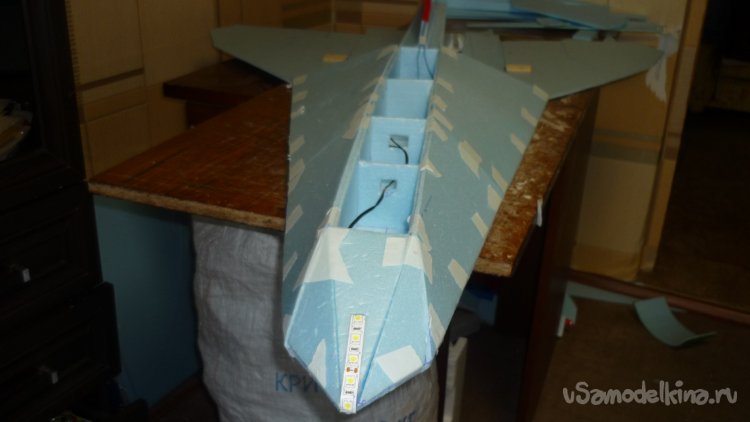

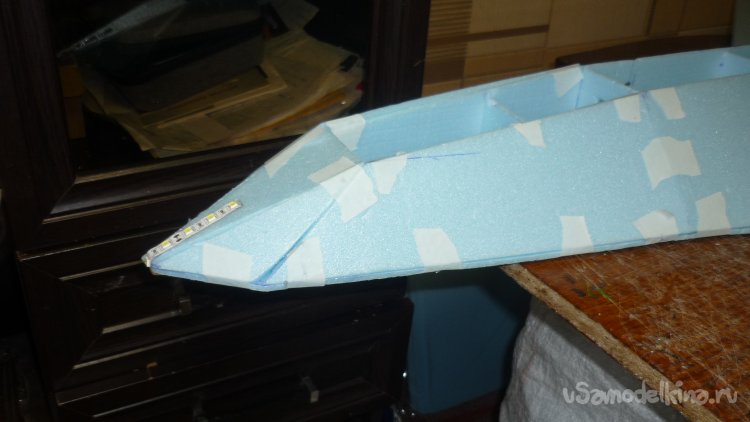

Смонтировал посадочно-рулёжные, носовые огни.

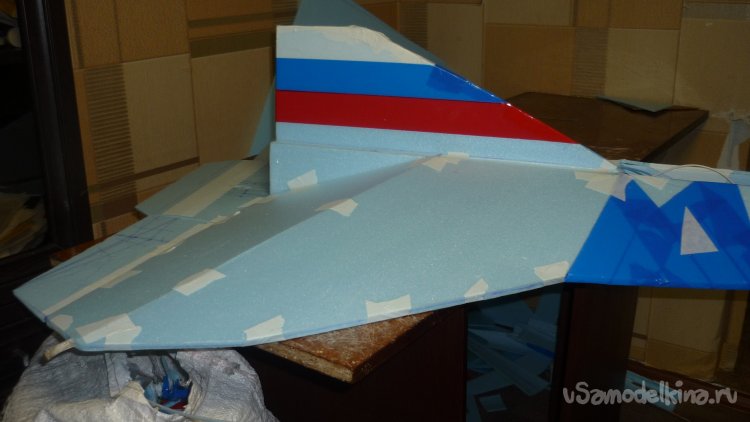

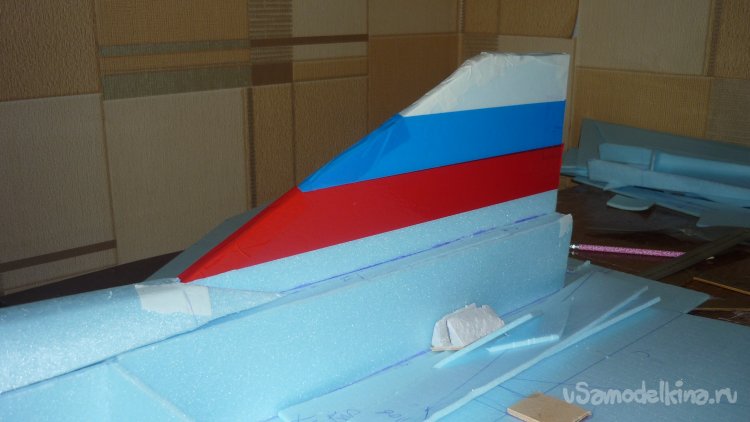

Обтянул киль цветным скотчем.

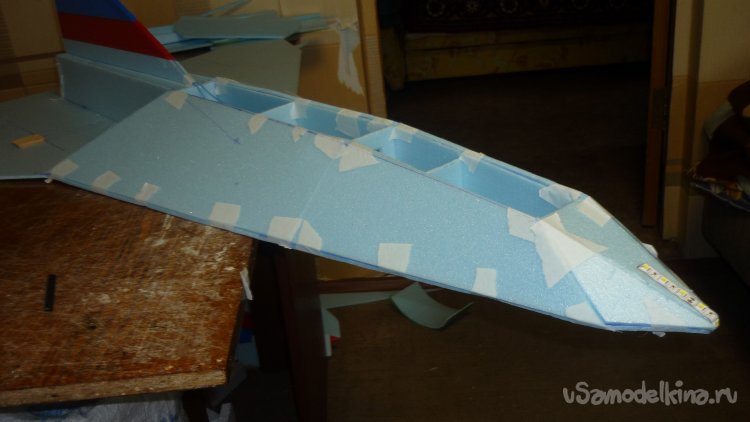

Вырезаю, подгоняю по месту и монтирую внешнюю обшивку модели в носовой части.
Вклеиваю кусочки фанеры с внутренней стороны модели для крепления носовой стойки шасси.
Начинаю локальную обтяжку модели цветным скотчем.

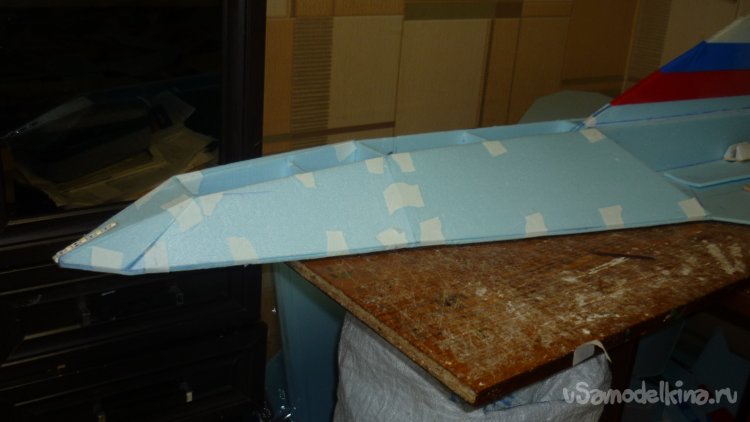

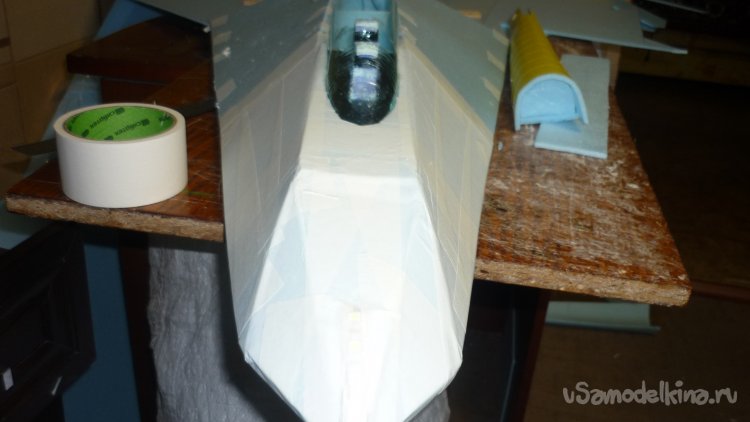

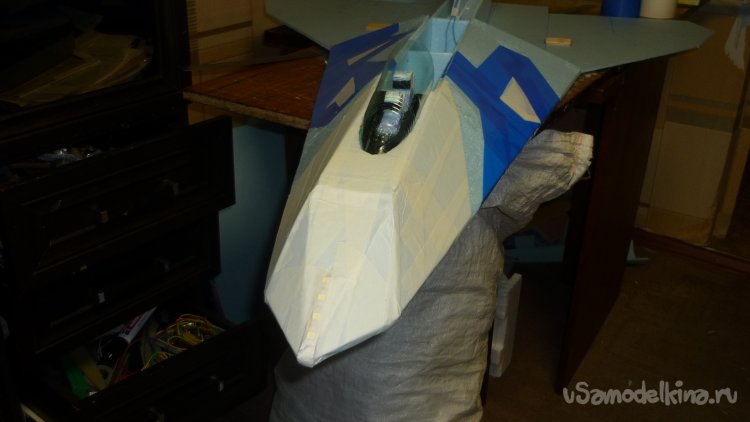

Обтянул бумажным, малярным скотчем носовую часть модели.

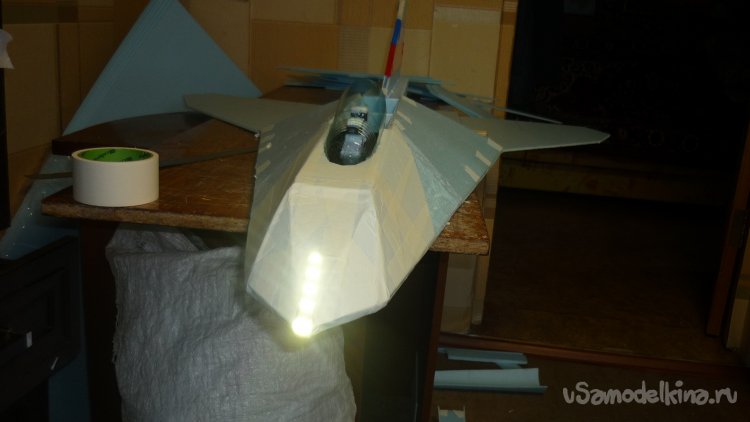

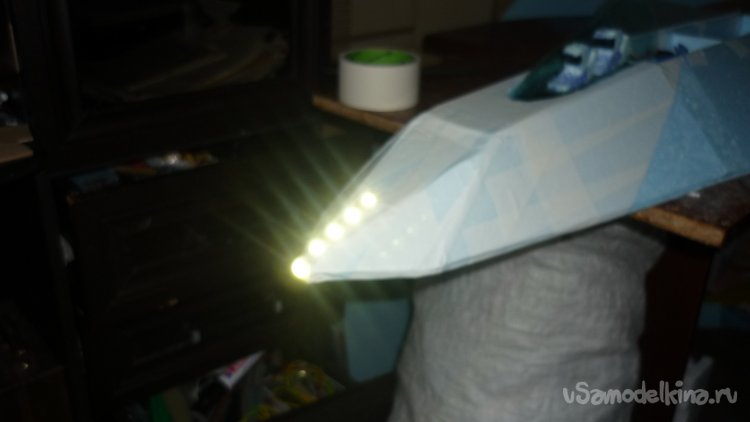

Проверка работу носовых огней.

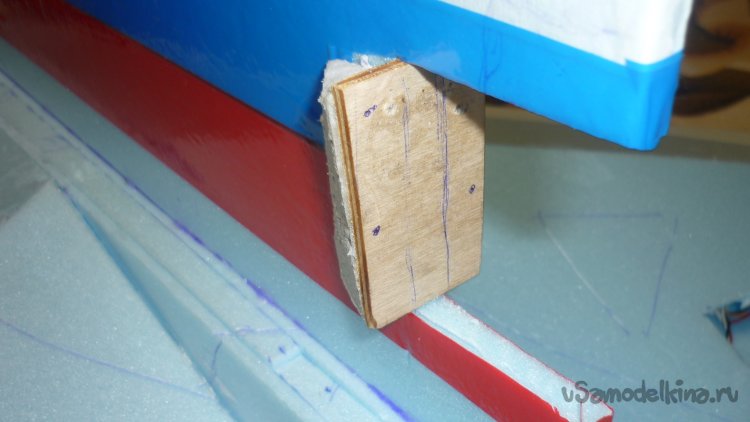

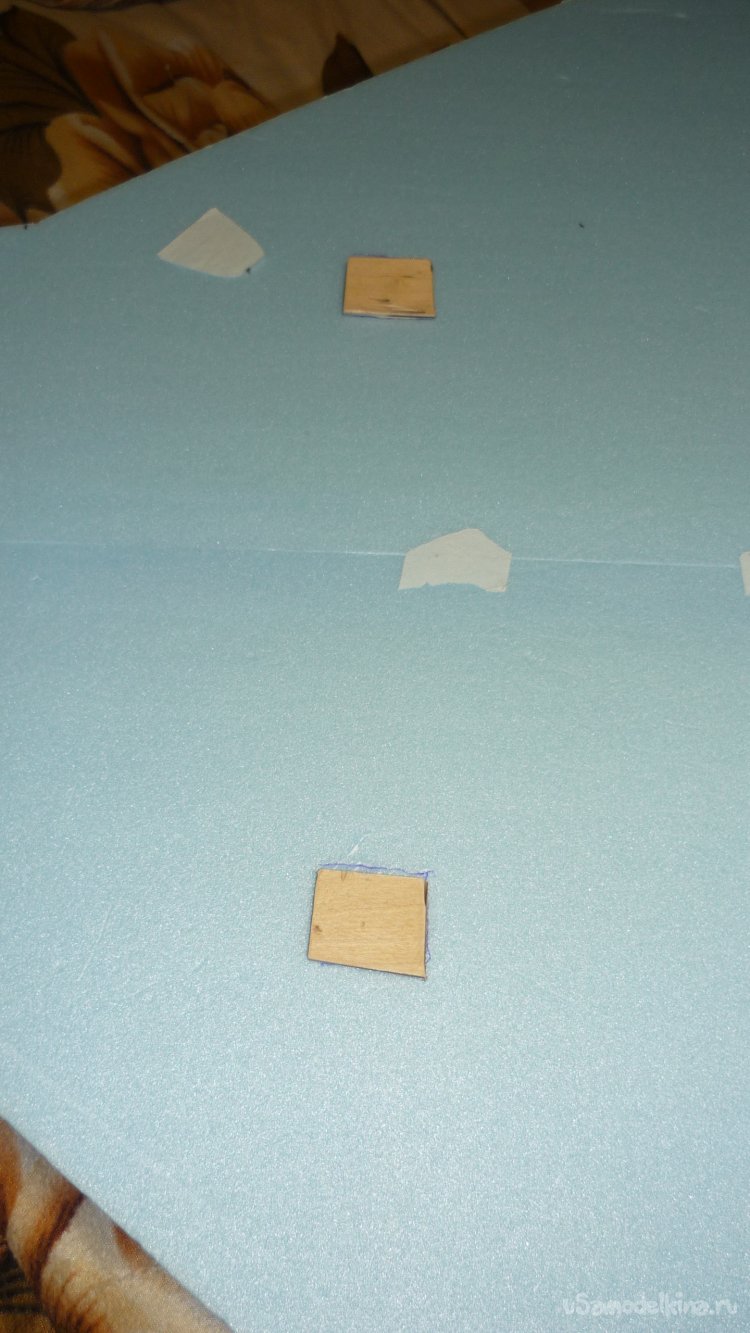

Вклеил фанерки на внутренней стороне крыльев, для крепления боковых основных стоек шасси.
Мне не понравилась кабина.

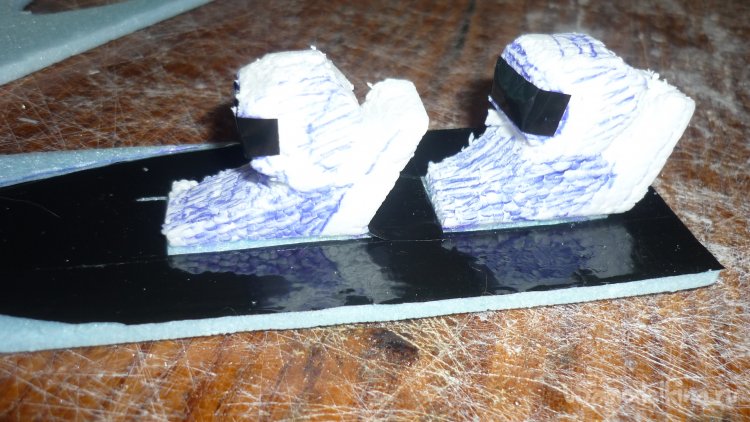

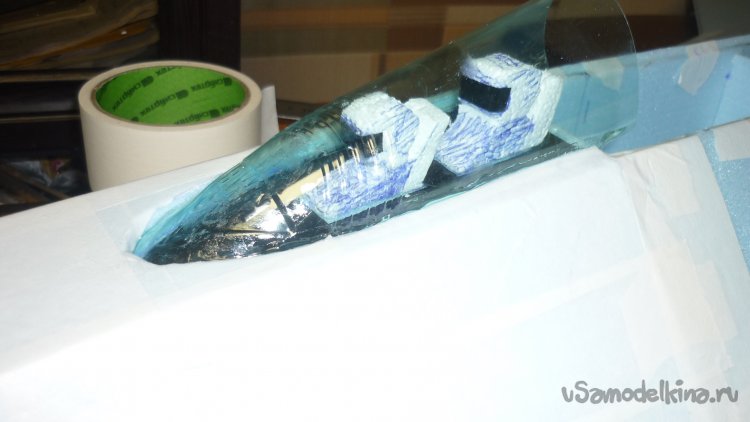

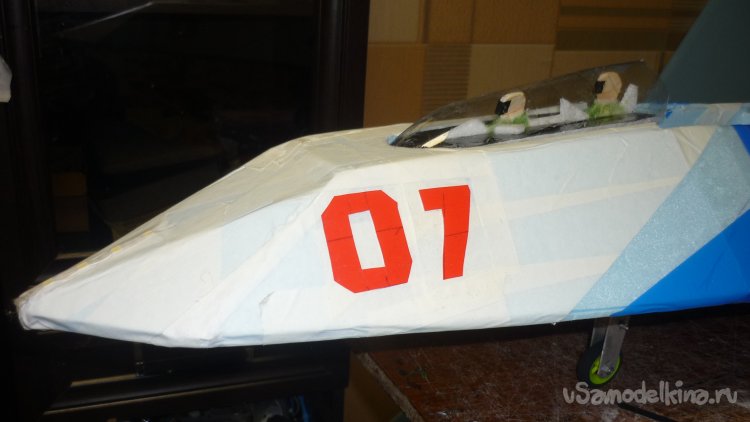

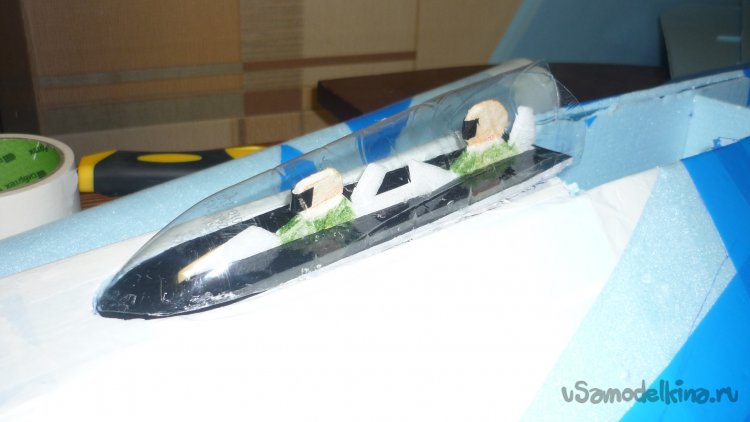

Подобрал пластиковую бутылку с более подходящей формой, вырезал остекление и сделал другие фигурки пилотов.
Монтирую.

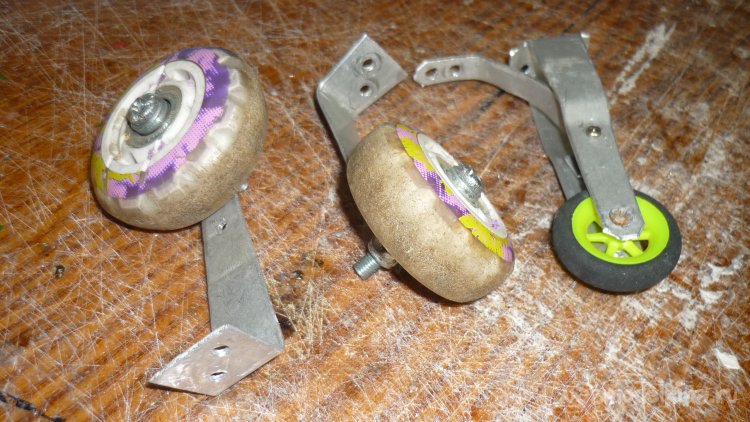

Подобрал шасси от старых авиамоделей.

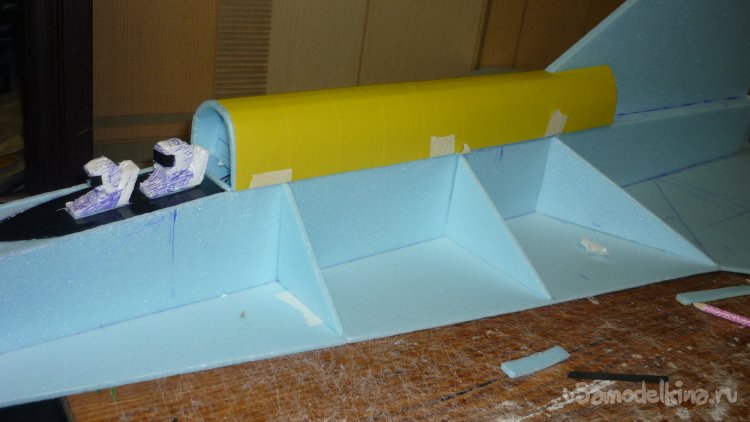

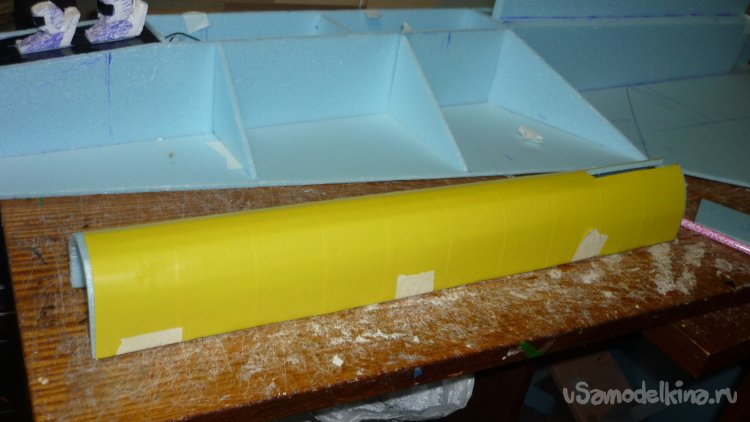

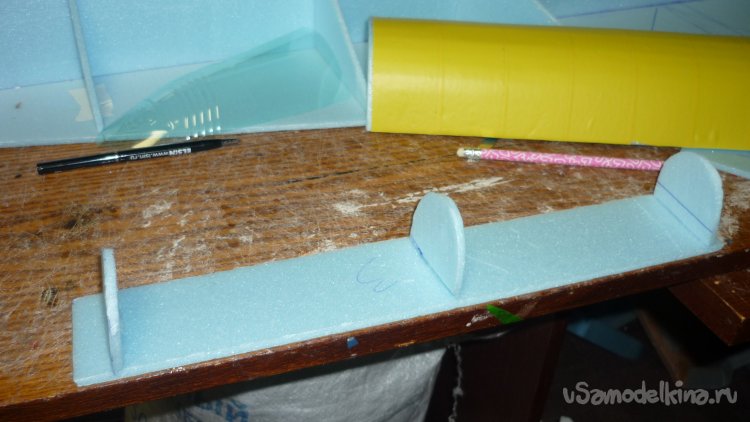

Делаю заготовку и склеиваю гаргрот под другую кабину.
Примеря

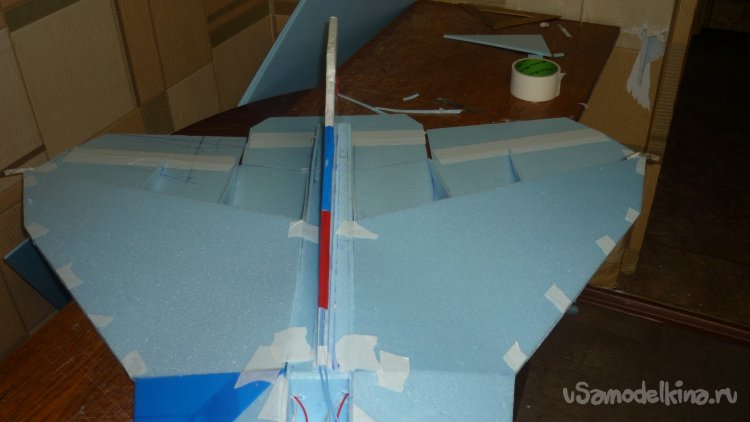

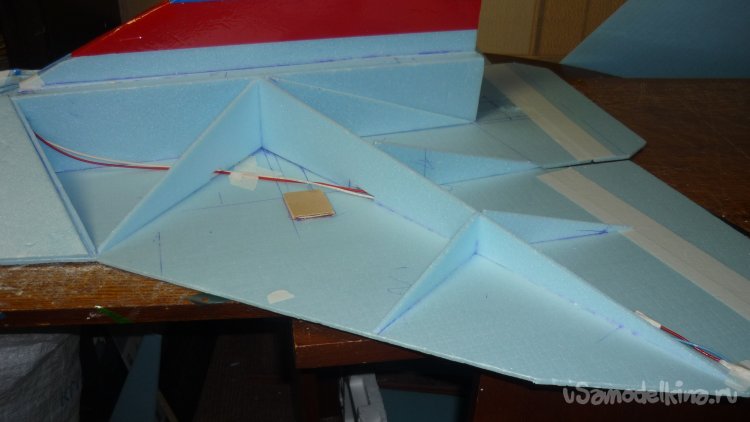

Монтирую лонжероны и внутренние откосы в крыльях и хвостовой части модели.

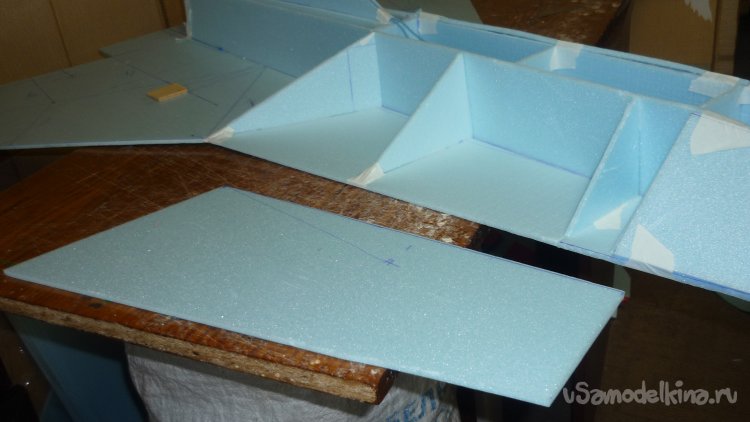

Делаю заготовки для внешней обшивки крыльев и хвостовой части модели.

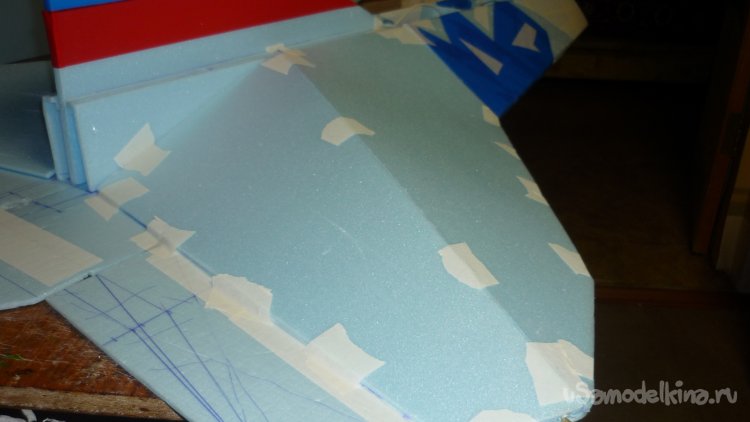

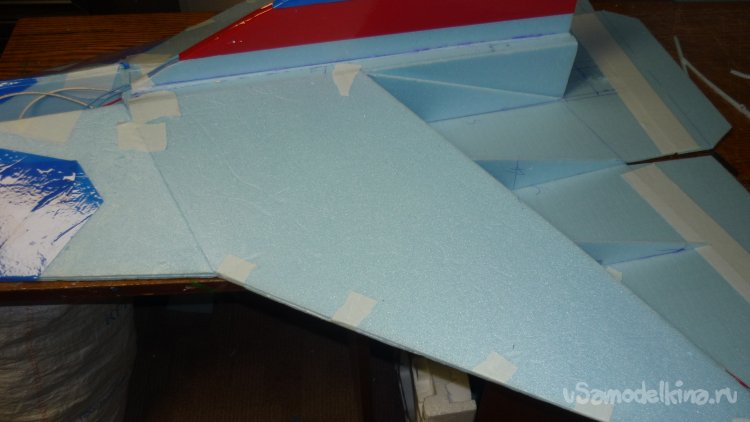

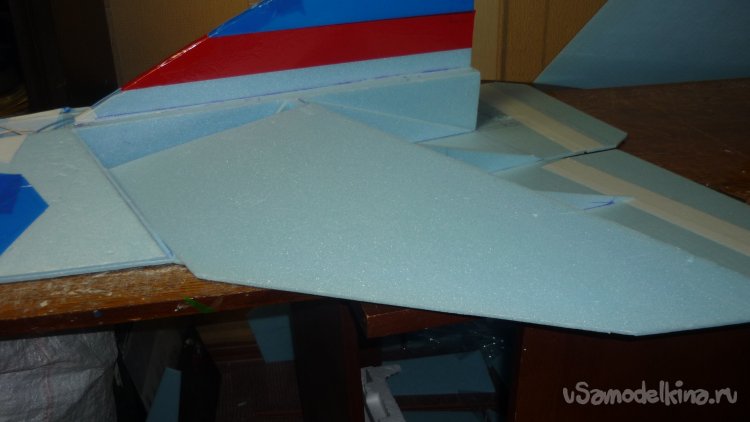

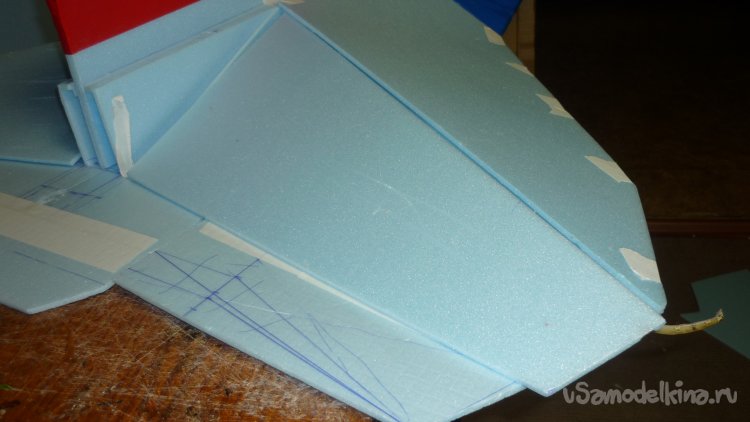

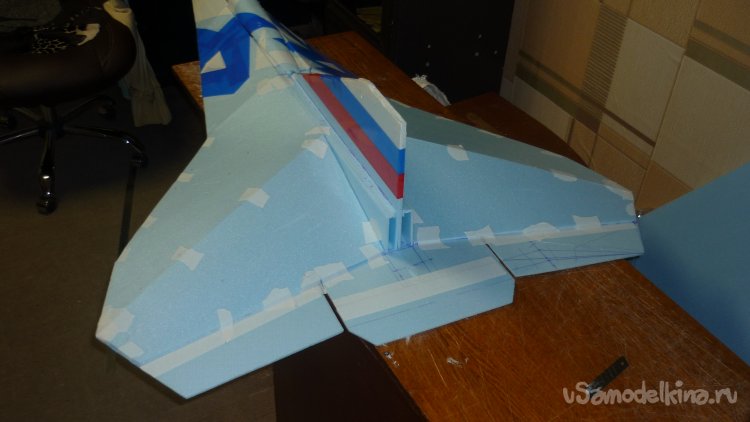

Подгоняю и монтирую внешнюю обшивку модели.

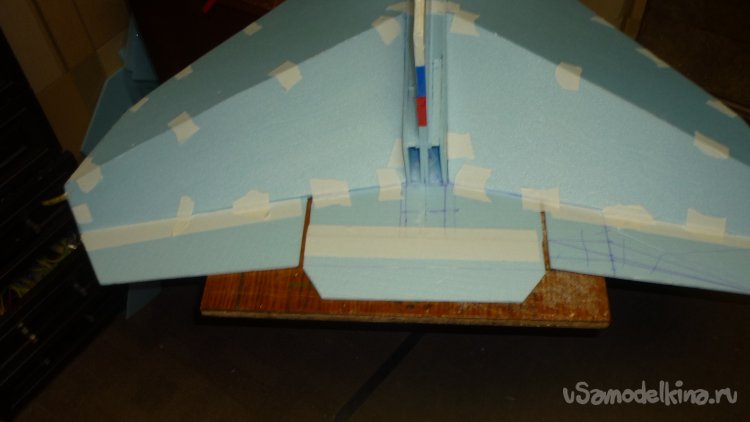

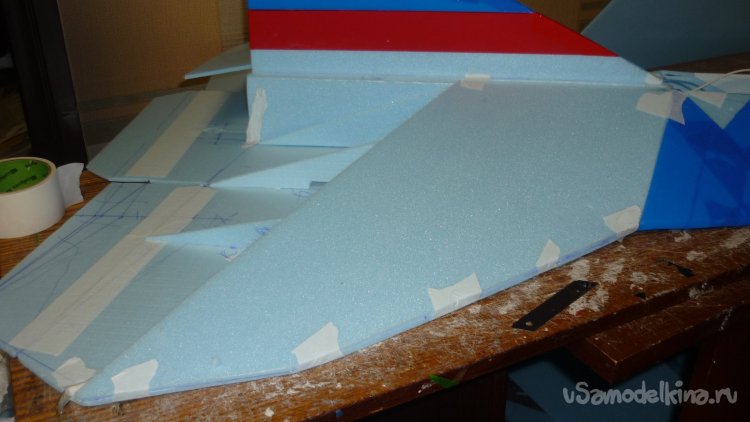

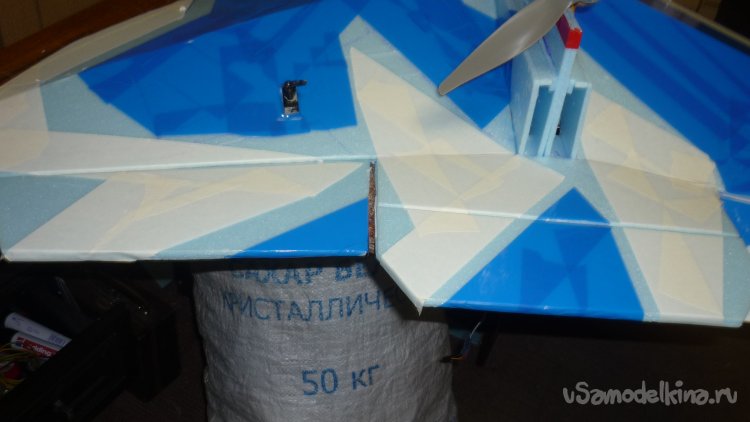

Навешиваю на малярный, бумажный скотч нижнюю плоскость руля высоты и элеронов.
Приклеиваю внешний, второй слой на руль высоты и элероны.

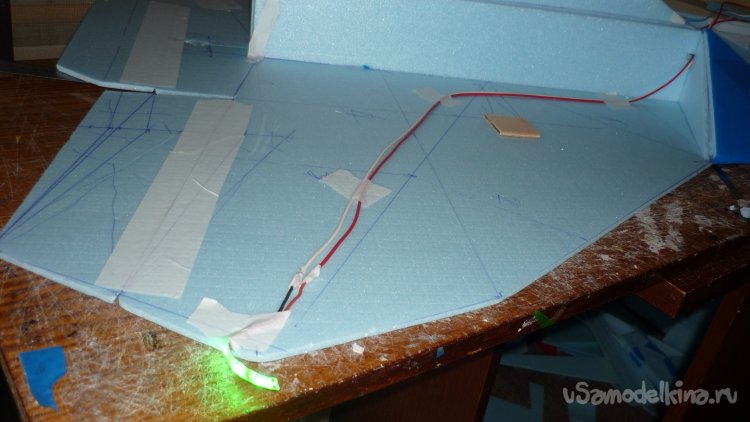

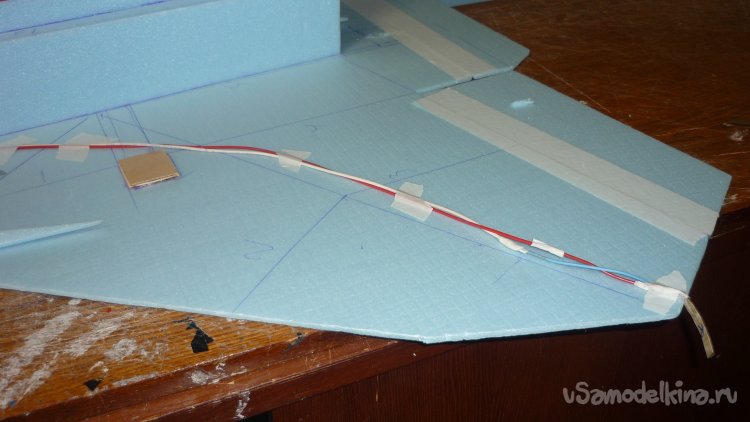

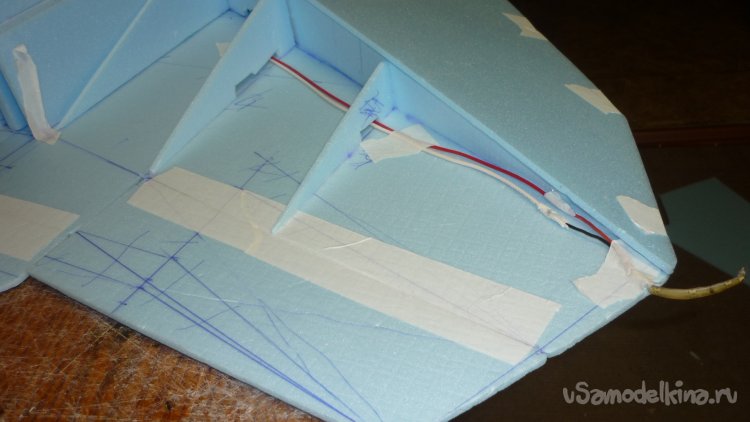

Прокладываю провода для БАНО и сервомашинок.

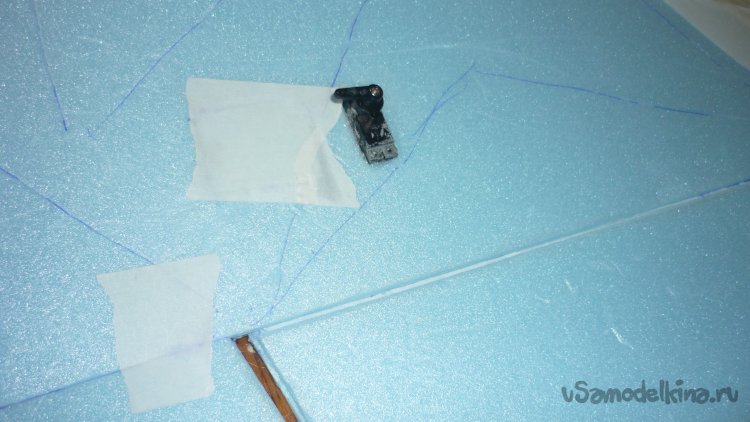

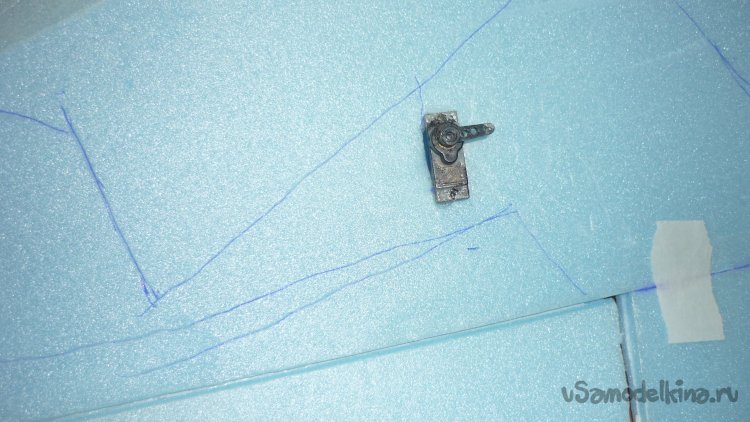

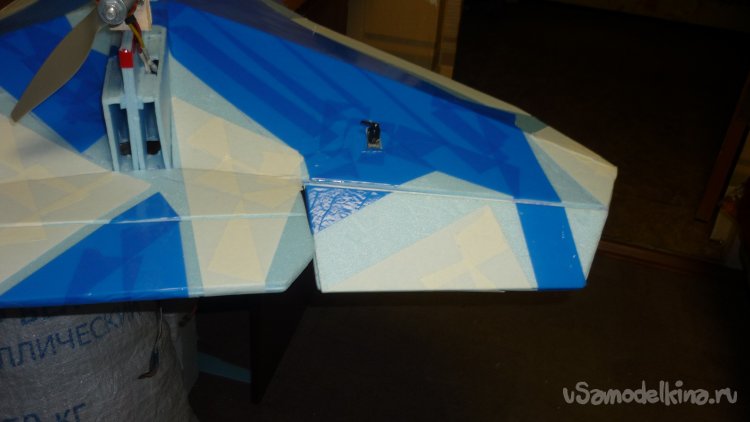

Размечаю места установки сервомашинок и монтирую их .
Вклеил мотораму.

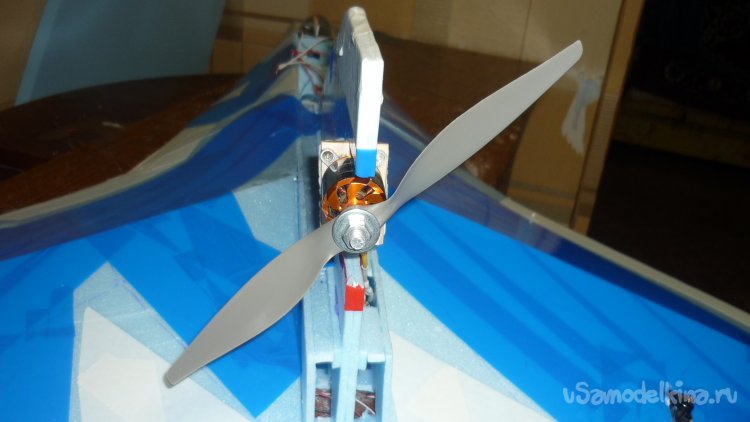

Установил мотор с винтом.

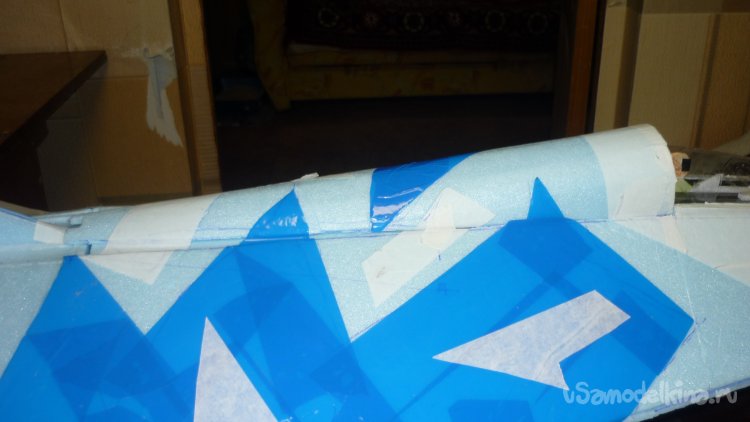

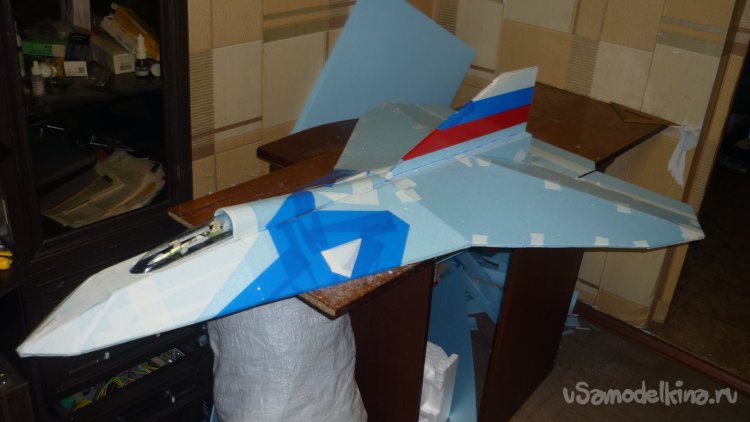

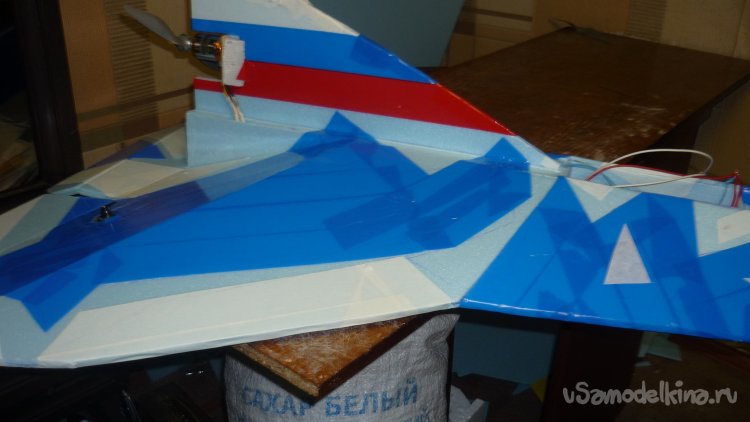

Заканчиваю обтяжку модели цветным скотчем.

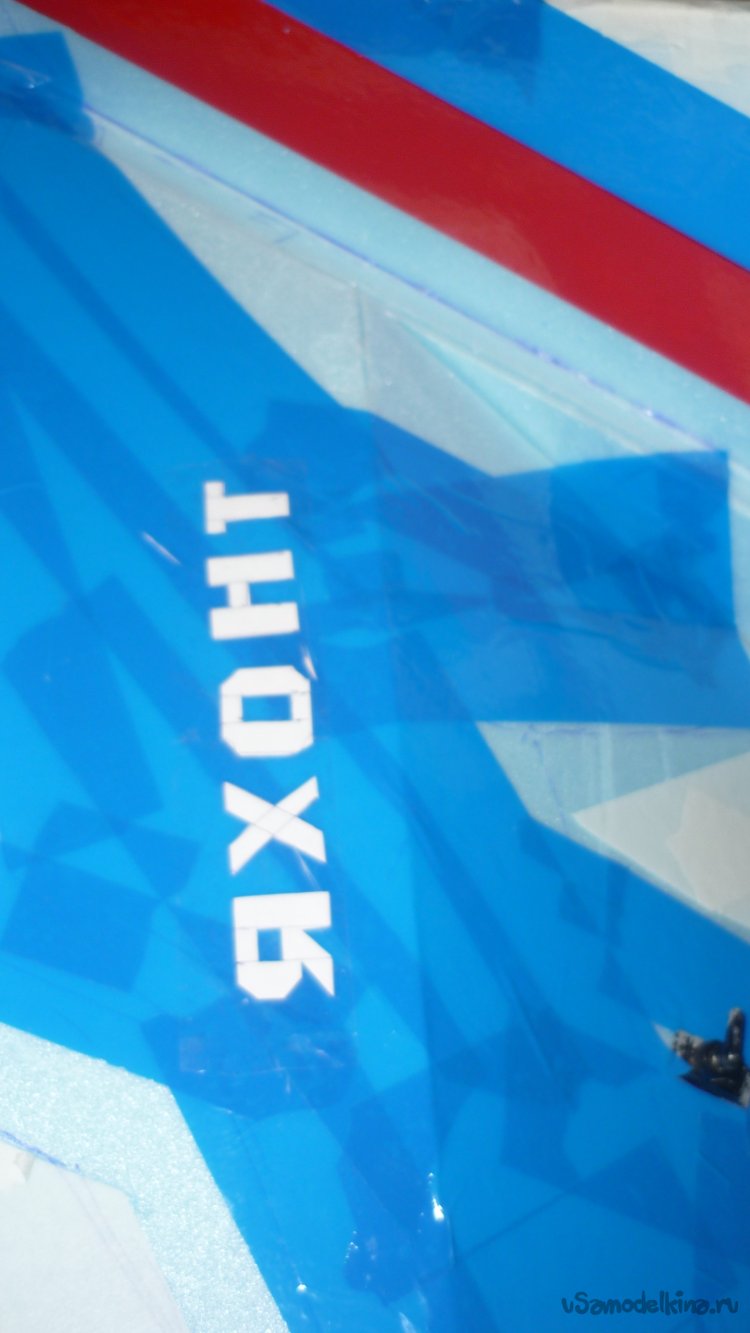

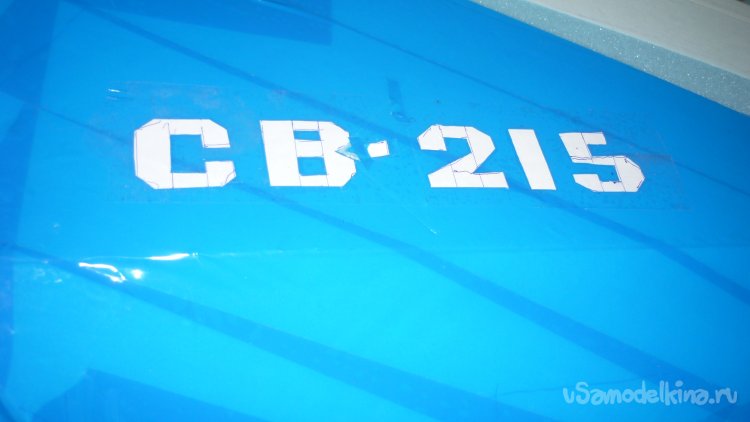

Вырезал буквы и цифры. Монтирую надписи.

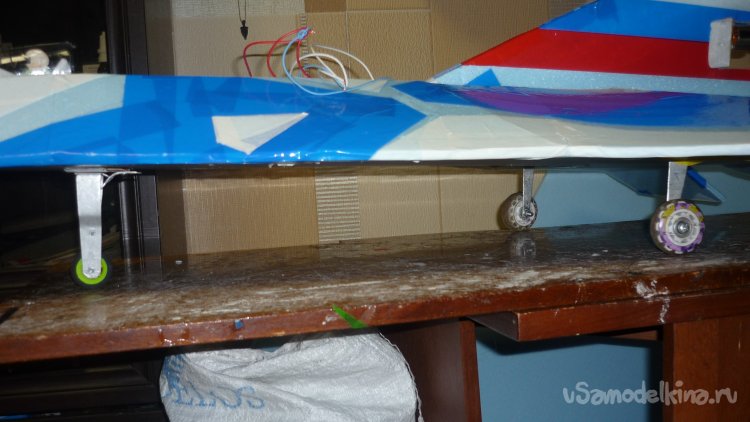

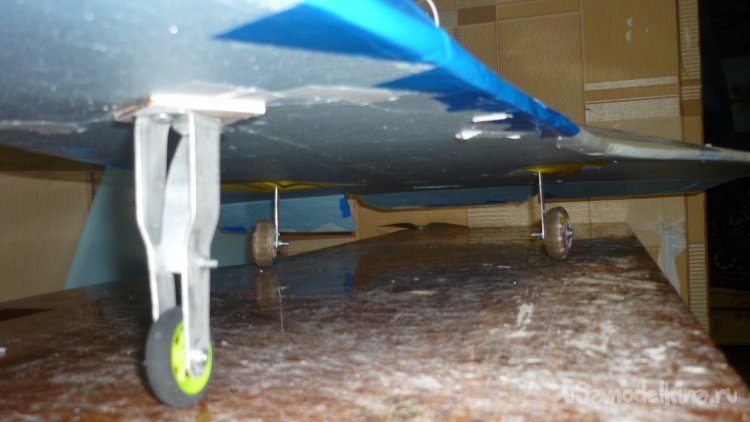

Смонтировал щасси.

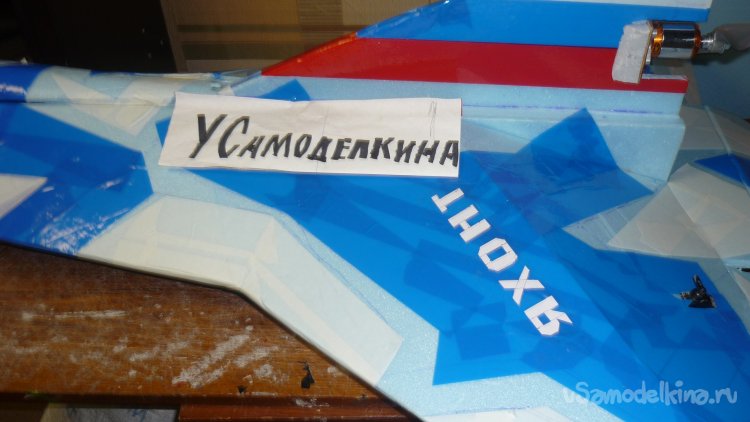

Фотография для сайта «У Самоделкина».

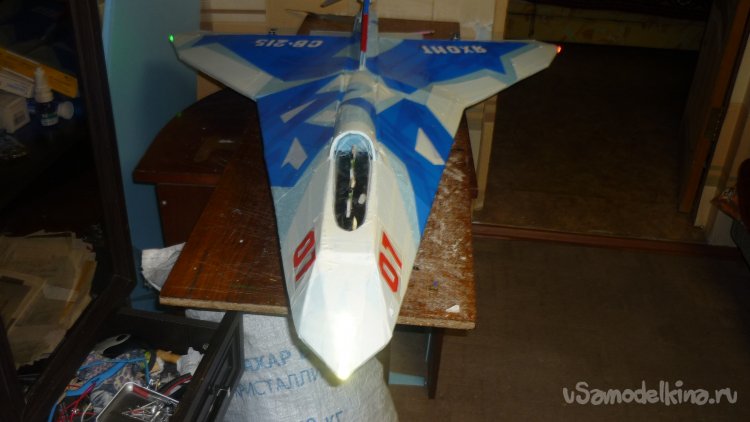

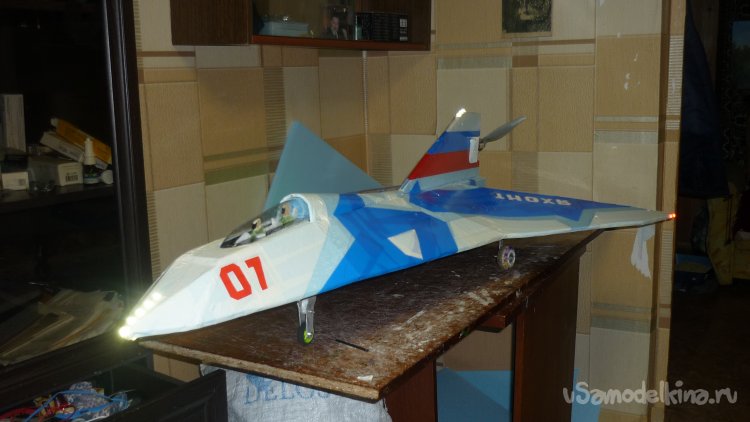

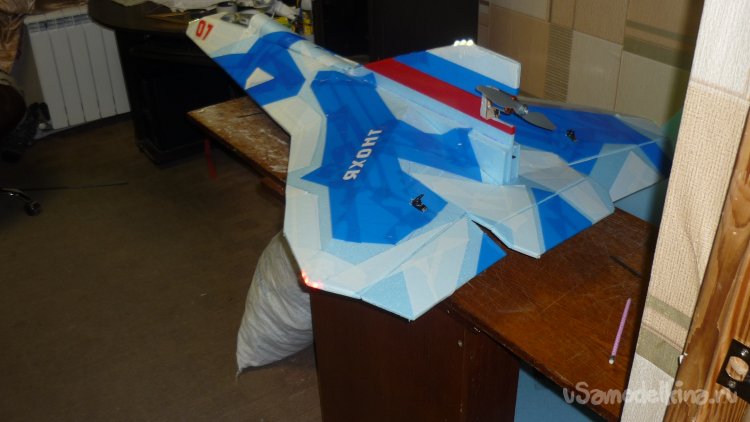

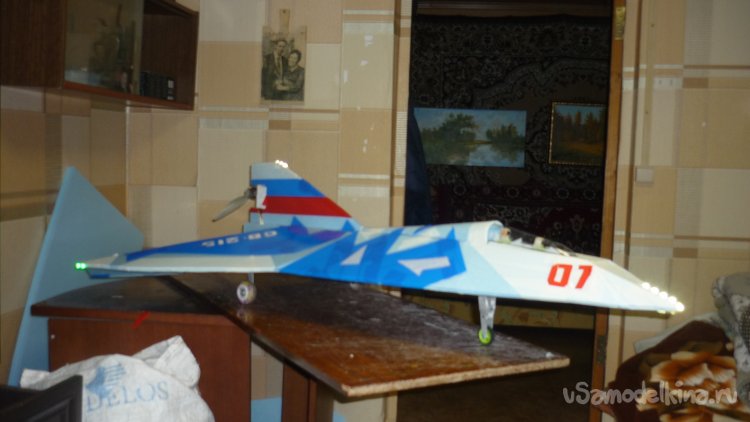

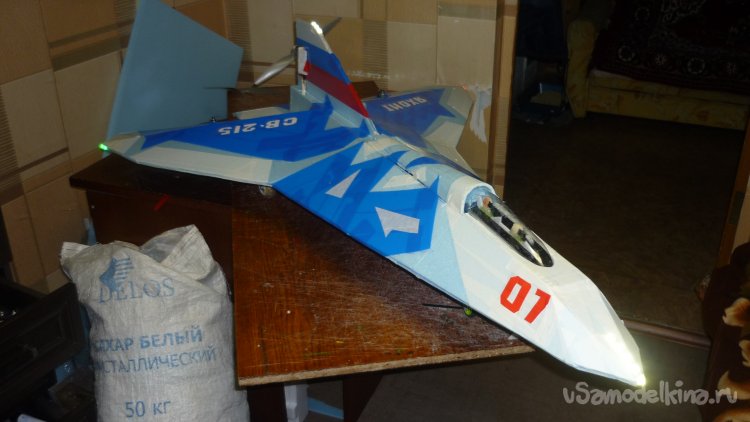

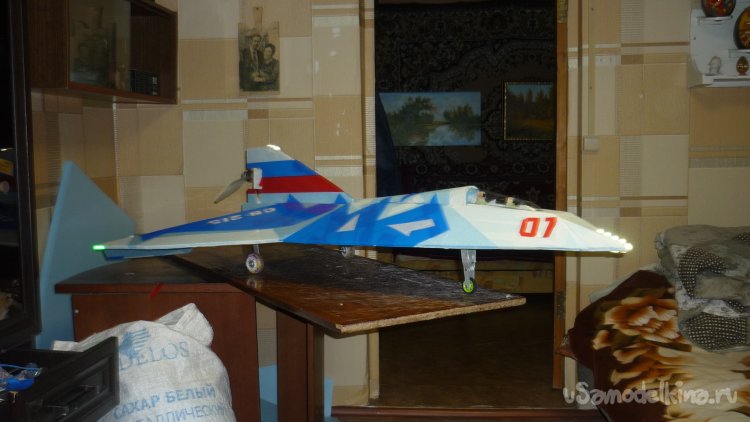

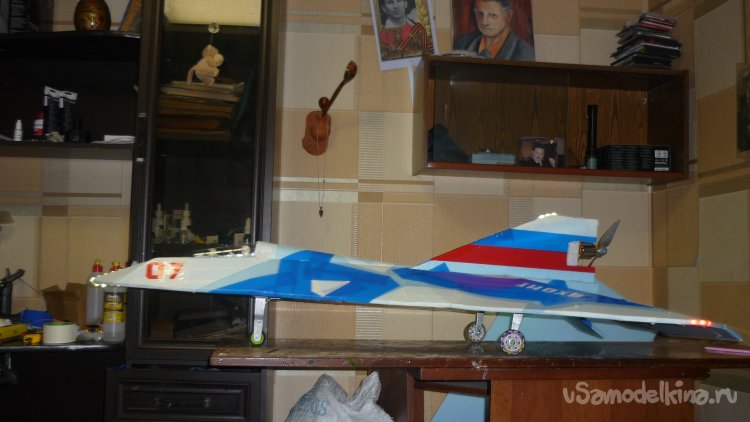

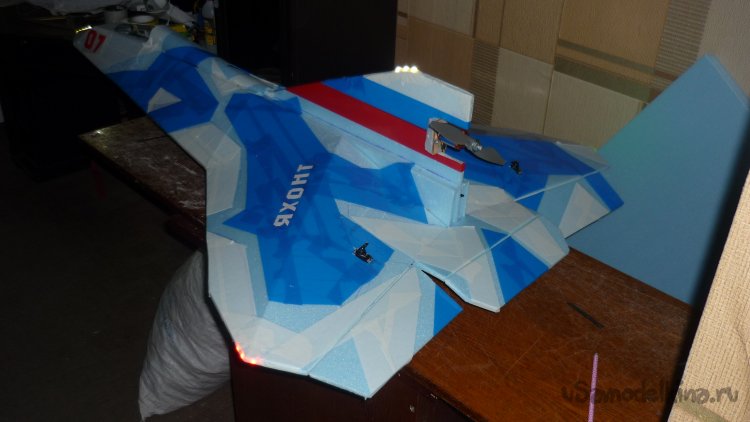

Фотографии готовой модели.
А , я заканчиваю свой рассказ.
Однако, до свидания!
Ваш Валерьян Самоделкин.
