    Мощный Качер Бровина своими руками

    Всем привет сегодня мы сделаем мощный трансформатор Тесла 220 или более точно Качер Бровина 220. Хочу предупредить вас будьте предельно аккуратны речь идёт о сети 220.

    Автор статьи только предоставляет материал для изучения и не отвечает за ваши действия спасибо за понимание.

    Катушка Тесла - это резонансный трансформатор который выдаёт высокое напряжение высокой частоты и потенциала. По-простому можно сказать так она выдаёт сильное магнитное поле возле которого будут светиться лампочки можно сказать передача энергии по воздуху.

    Но если можно передавать энергию без проводов то почему у нас сейчас её не используют, а передают электричество по проводам?

    Дело в том что у данной катушки невысокий КПД и передавать энергию в огромных масштабах попросту невыгодно. Поэтому радиолюбители а особенно начинающие радиолюбители собирают сие устройство ради интереса и ради того чтобы обжечь свои руки высокочастотной молнией.
    Мощный Качер Бровина своими руками

    Схема у нас довольно проста, построена она на одном полевом мощном транзисторе IRFP460 но когда будете покупать его то берите транзистор с индексом А он мощнее и разряды будут более сочными.


    Для начала самое главное что нам надо сделать это намотать вторичную катушку которая состоит из множества витков тонкого провода в изоляции я использую провод с толщиной 0.29 мм на пластиковой трубе диаметром 5см и длина 30см, в итоге получается где-то 700-800витков. Для надёжности после намотки катушку лучше покрыть лаком чтобы окончательно закрепить обмотка.

    Также потребуется намотать первичную катушку но она уже состоит из 5-7 витков толстого одножильного провода у меня алюминиевый провод толщиной 4 мм.

    Две катушки я закрепляю на пластиковой распред коробке. Катушки не должны соприкасаться друг к другу и расстояние между них должно быть примерно 2 см иначе между катушками могут быть розряды и вероятность того что прогорит вторичка очень высокая и придется потом долго с ней возиться.

    На схему поступает переменное напряжение 220 В через дроссель. В моем случае дросселя были использованы с люминесцентной лампы, каждый по 30 Ом я их соединил параллельно и получается 15 Ом чем меньше сопротивление тем больше мощность у нас будет на выходе, но если у вас транзистор не оригинальный, то не надо делать сопротивление меньше 15 Ом. Если у вас нету дросселей от таких ламп, то можете использовать обычный трансформатор мощностью выше 100Вт и первичная обмотка прекрасно может послужить дросселем. Чем больше сопротивление дросселя, тем мощность меньше соответственно нагрев радиатора тоже будет меньше.

    Также потребуется защитный диод 1.5КЕ15СА но с его поиском могут возникнуть проблемы поэтому можно взять 2 стабилитрона каждый по 5-8 В и катоды надо спаять вместе и работать тоже будет хорошо.

    Стабилитроны берите от 1Вт слишком слабые не берите.

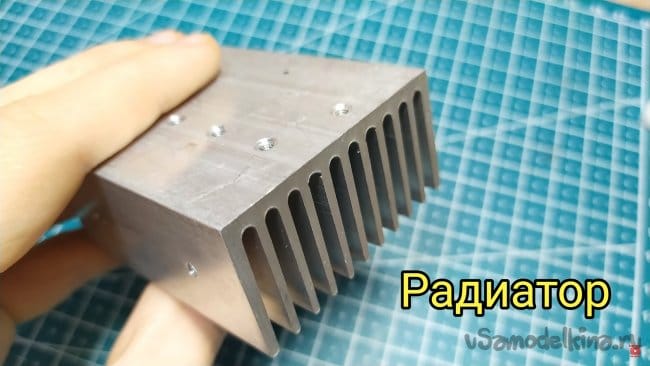

    Транзистор при работе будет греться поэтому нам надо взять радиатор, а прикрутить его к транзистору.

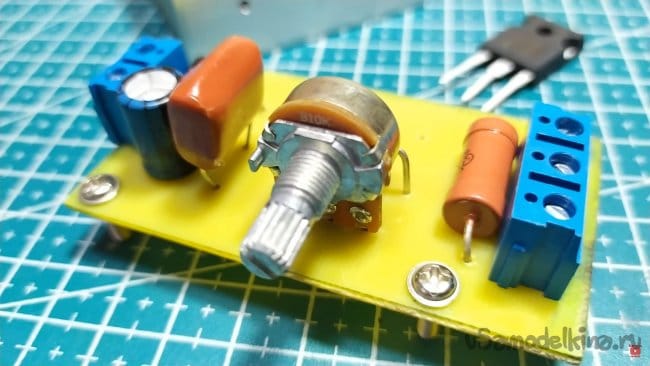

    Собрал я это всё на печатной плате ссылка на плату >>нажимай<<

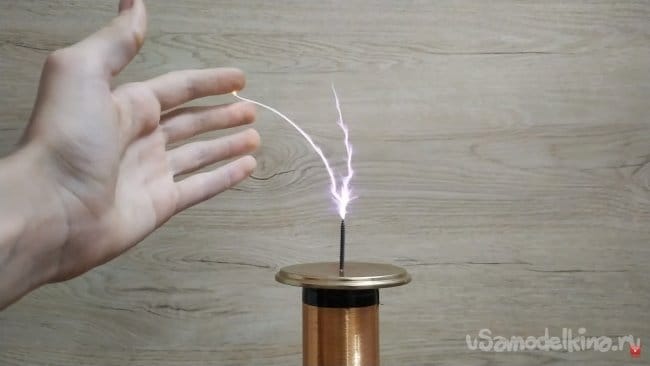

    В итоге у нас получилась довольно крутая штука которая выдаёт крутую и жирную молнию. Длина разряда примерно 9 см.

    Разряды можно ловить прямо руками током не должно ударить но пальцы будет хорошо так обжигать. Дело в том что напряжение на очень высокой частоте и проходит оно только по поверхности тела оставляя после себя ожоги.

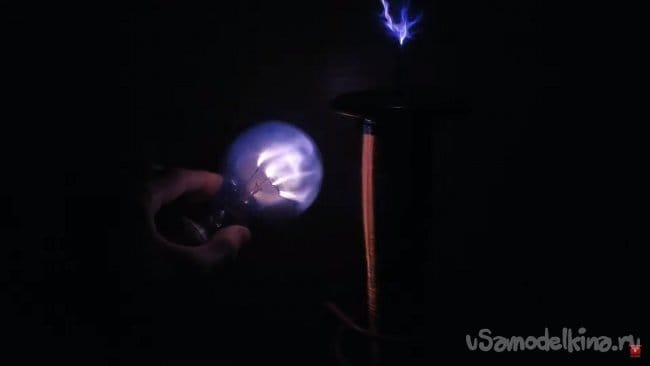

    Также можете посмотреть как светиться лампочка в темноте каждая лампочка будет светиться по-разному, всё зависит от газа внутри лампы.

    Хочу предупредить что комнату надо обязательно проветривать так как при работе устройства выделяется озон который опасен в больших количествах.

    Будьте осторожны с сетью 220В и вообще с высоким напряжением.
    На этом всё спасибо за внимание пока.
