    Хороший паяльник с быстрым нагревом на жалах Т12

    Всем привет, сегодня мы сделаем крутой паяльник с терморегулировкой на жалах Т12

    Когда-то паяльные станции были очень дорогие и никто их не покупал. Сейчас они подешевели но уже появились простые схемы для самостоятельной сборки которые не нуждаются в сложной настройке. Сегодня мы и соберём одну из таких схем.
    Хороший паяльник с быстрым нагревом на жалах Т12

    Также давайте немного расскажу вам про само жало паяльника Т12. По поддержке температуры оно держит первые места связанно это с тем что термопара подключена последовательно с нагревателем и сама термопара очень близко находится к рабочей части жала. На Алиэкспрес есть много жал Т12 с разными наконечниками но знайте что точить их напильником нельзя, а то они сразу выйдут из строя.

    Дальше давайте рассмотрим саму схему регулятора температуры она у нас построена на сдвоенном операционном усилителе ЛМ358 который отслеживает изменение напряжение на термопаре. Пропускает всю нагрузку через себя полевой Р-канальный мосфет транзистор подойдёт любой главное чтобы ток был выше трёх ампер. Полевиком управляет маломощный биполярный транзистор которым уже управляет операционник. При нагревании напряжение на термопаре увеличивается и за этим следит ЛМ358. Если напряжение на термопаре будет выше опорного напряжения то на выходе ОУ будет 0 и транзисторы не будут через себя пускать ток, а если напряжение будет ниже опорного то нагрев будет продолжаться и на выходе ОУ будет 1. В качестве опорного напряжения выступает стабилизатор 7805 от него также питается сам операционник. Чтобы регулировать температуру опорное напряжение надо регулировать и для этого прекрасно подходит переменный резистор который выступает в качестве делителя. Также параллельно жалу припаян светодиод с токоограничивающим резистором который исполняет роль индикатора нагрева.

    Но я был столкнулся с проблемой у меня не было Р-канального транзистора и ради интереса я взял обычный биполярник КТ825 и всё тоже заработало но нагрев будет больше так будет падение напряжения на самом транзисторе. На платах БМС аккумулятора как раз и стоят нужные транзисторы Р-канальные транзисторы если она у вас есть то можно оттуда его вытащить.

    Ну а если вы забываете выключать паяльник от сети и уходите то могу также предложить реле времени для данной станции. Схема не сложная построена на популярной микросхеме NE555 найти или купить её совсем не сложно. Когда мы нажимаем на кнопку реле замыкается на некоторое заданное время по истечении которого реле отключается. Элементы R2 и С1 задают время задержки. Транзисторы которые включают реле тут тоже пойдут в принципе любые. Экспериментально я смог добиться отключения реле ровно через пол часа я думаю этого будет достаточно. В таком случае конденсатор С1 должен иметь ёмкость 3300мкф, резистор R2 с сопротивлением 500к. Но микросхема NE555 работает максимально до 18В а в нашей станции 24В поэтому берём линейный стабилизатор 7812 и подключаем схему через него. Конечно данный стабилизатор будет греться так как он линейный но зато работать всё будет круто. Теперь вы можете не бояться что ваш паяльник будет работать целую ночь он попросту отключается. Реле можно ставить в цепь стабилизатора напряжения но блок питания будет всё же работать.

    Ещё хочу показать вам свою версию ручки для данного жала если вы не хотите покупать заводскую ручку.

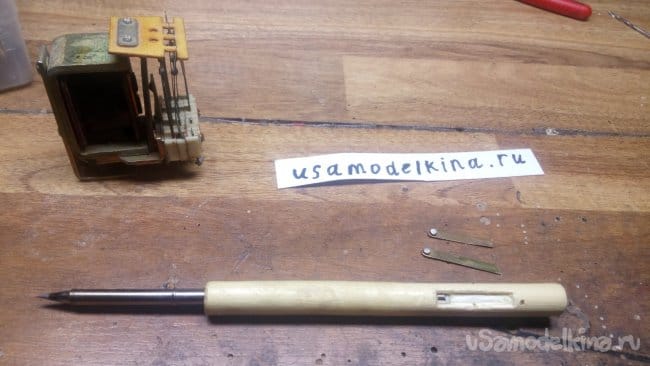

    Во дворе находим ровную и не толстую палку в ней насквозь нужно просверлить отверстие диаметром 6мм из старого реле потребуется выдрать контакты медные после этого делаем в деревянной ручке паз для этого контакта к ним надо припаять провод.

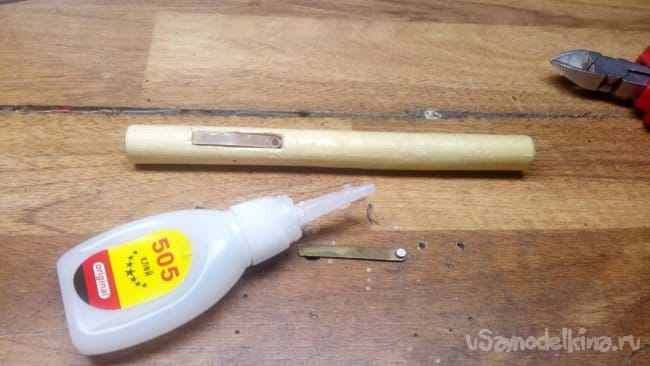

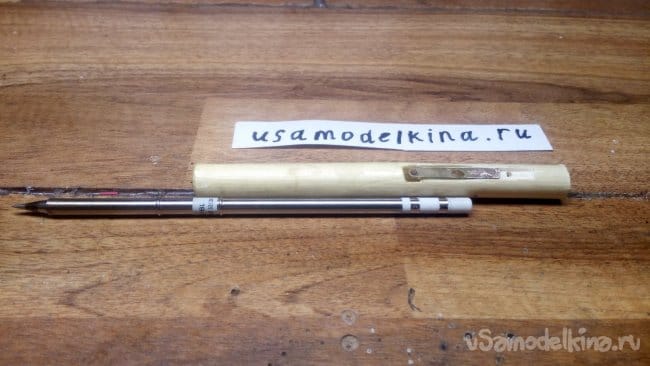

    Контакты я закрепил на обычный супер клей, саму ручку берём и одеваем в термоусадку. И в итоге получается тонкая ручка с возможностью замены жал.

    Всю схему я собрал на печатной плате скачал я её с интернета гуляет в свободном доступе.

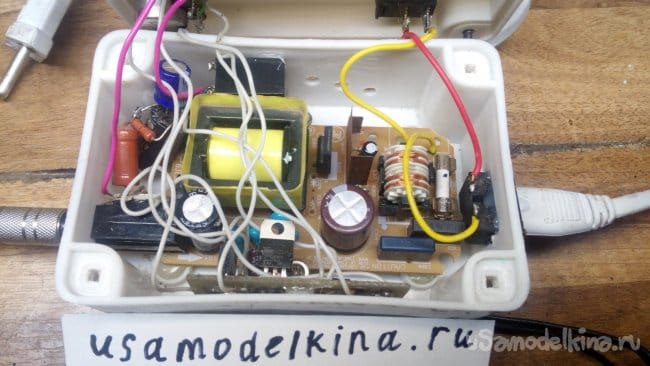

    Все запчасти потребуются закрепить в корпус чтобы всё имело законченный вид я взял пластиковую распред коробку туда как раз всё поместилось.

    Также паяльник потребуется немного настроить, а именно потребуется настроить максимальную температуру, рекомендуется максимально 450°С. Для настройки потребуется термопара на мультиметре, включаем паяльник и выставляем максимальную температуру и термопарой мультиметра измеряем температуру если она будет выше 450°С то крутим подстроечный резистор R2 и добиваемся нужного значения.

    Тесты станции показали что схема хоть и простая но работает очень хорошо и стабильно. Поражает отклик жала чуть приложил к плате его и оно уже начинает греться. При долгой пайке полевик не нагревается почти поэтому можно радиатор не ставить. Ручка лёгкая и удобная.

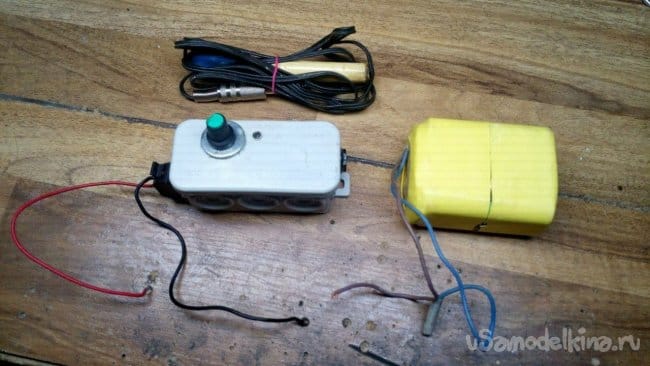

    Также можно сделать и портативную версию станции. Из лития 18650 я сделал аккумуляторную сборку на 24В с платой бмс. И в итоге мы сможем паять даже в поле. Конечно время ограничено но всё-таки лучше чем ничего.

    Всем рекомендую делать данную схему паяльника не пожалеете.
