    Паяльная станция из набора своими руками


    Привет всем любителям самоделок. В данной статье я расскажу, как сделать паяльную станцию, в сборке которой поможет радиоконструктор, ссылка на него будет в конце статьи. Данный кит-набор будет отличным вариантом для постоянной пайки радиоэлементов и с легкостью заменит ваш паяльник. Сама паяльная станция имеет регулировку температуры с обратной связью, что очень удобно, так как при пайке больших радиодеталей температура на обычных паяльниках падает и приходится ждать разогрева.

    Перед тем, как прочитать статью, предлагаю посмотреть видеоролик, где подробно показан весь процесс сборки паяльной станции и ее небольшая проверка.



    Для того, чтобы сделать паяльную станцию своими руками, понадобится:
    * Кит-набор
    * Блок питания с напряжением 12-24 вольта мощностью порядка 90 ватт
    * Паяльник, флюс, припой
    * Приспособление для пайки "третья рука"
    * Бокорезы

    Шаг первый.
    Для начала рассмотрим комплект радиоконструктора.

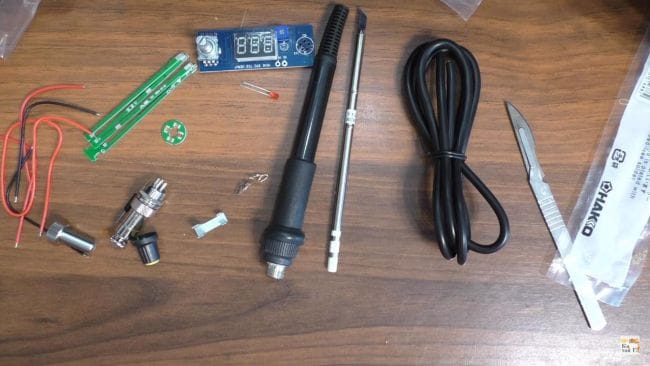

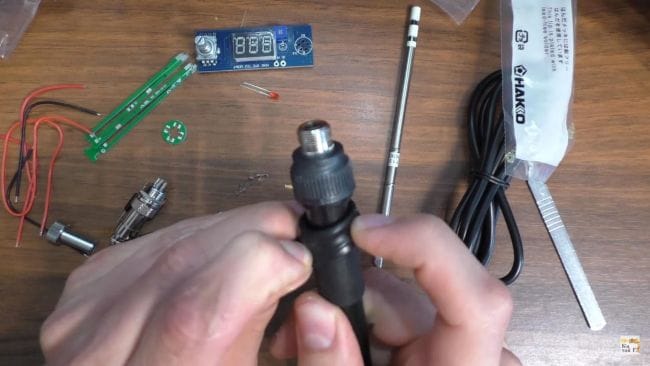

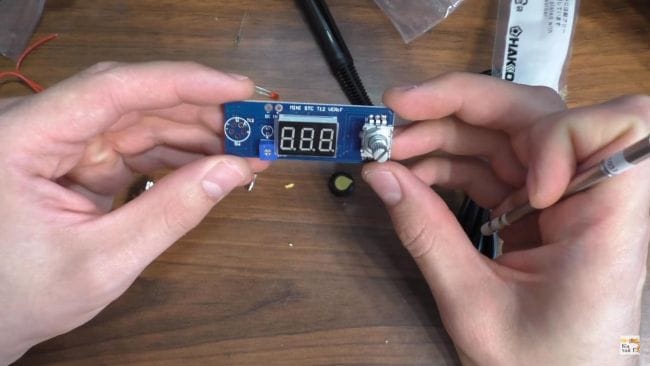

    В него входит ручка паяльника с прорезиненным покрытием, жало Hakko T12, плата управления с энкодером для регулировки температуры и других параметров, провода для подключения питания и штекер.

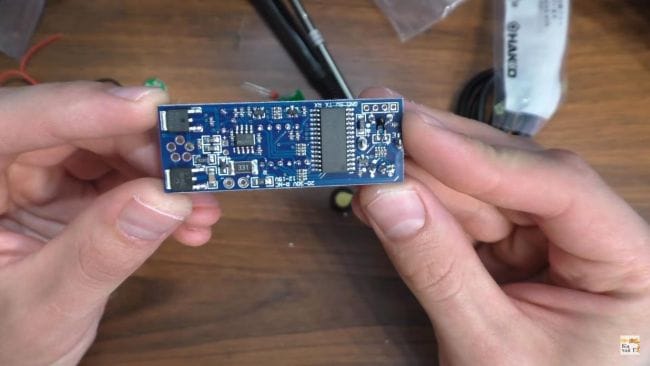

    Все детали выполнены достаточно качественно, на печатной плате радиодетали распаяны аккуратно, на ее поверхности нет остатков флюса.


    Качество жала Hakko T12 отличное, оно используется во многих паяльных станциях, что говорит о том, что надежность находится на должном уровне.

    Переходим к сборке.

    Шаг второй.

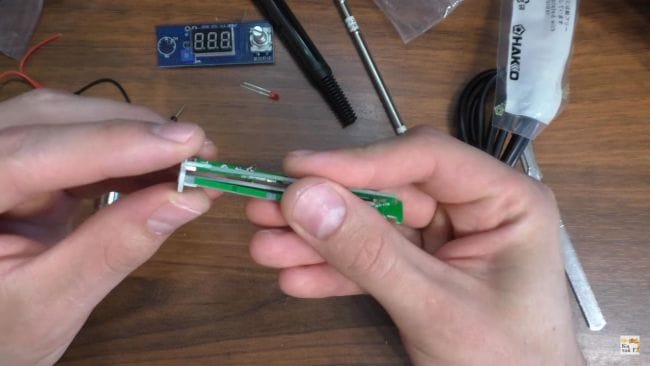

    Первым делом нужно собрать две детали из текстолита и скрепить одной круглой с торца. Данная конструкция нужна для подключения контактов к самому жалу.

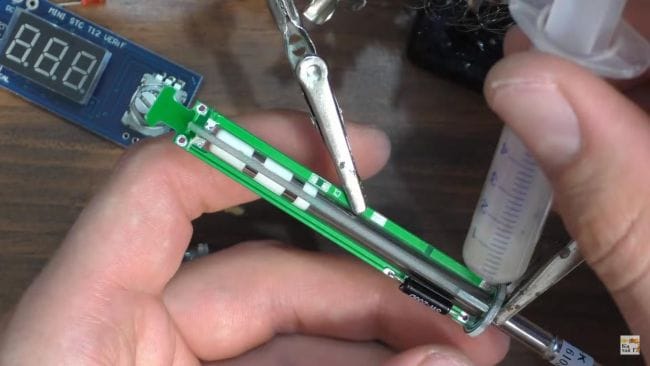

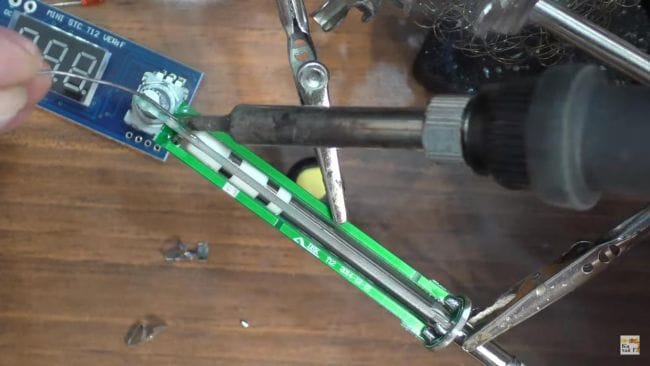

    Устанавливаем детали в приспособления для пайки "третья рука" и наносим на контакты флюс, после чего при помощи паяльника припаиваем их друг с другом, добавляя припой. Также в специальные отверстия вставляем термодатчик и припаиваем его контакты. Излишки выводов удаляем при помощи бокорезов. При удалении выводов бокорезами будьте аккуратны, так как можно нечаянно повредить дорожку платы.



    Шаг третий.

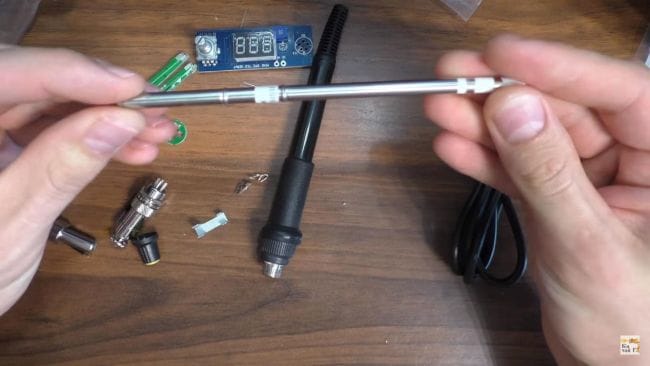

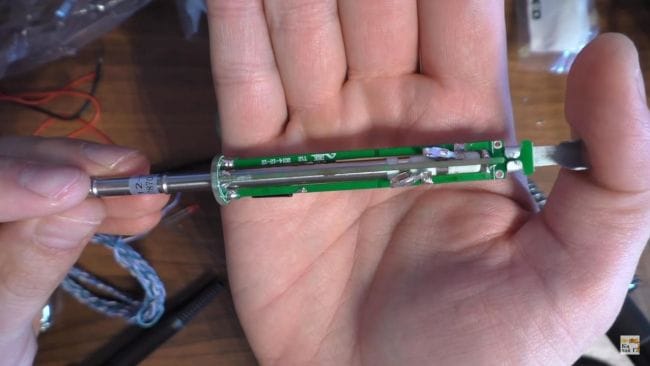

    Вставляем жало в спаянную деталь и смотрим где необходимо припаять контакты для подключения.

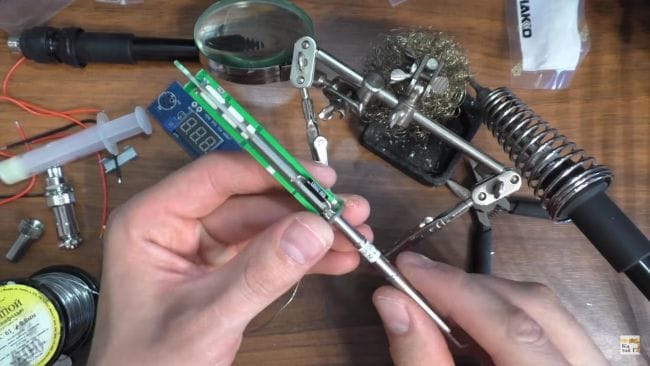

    После этого также фиксируем крепление жала в приспособлении для пайки и припаиваем контакты, их здесь три. Для правильной работы контакты должны касаться всех трех поверхностей на самом жале.

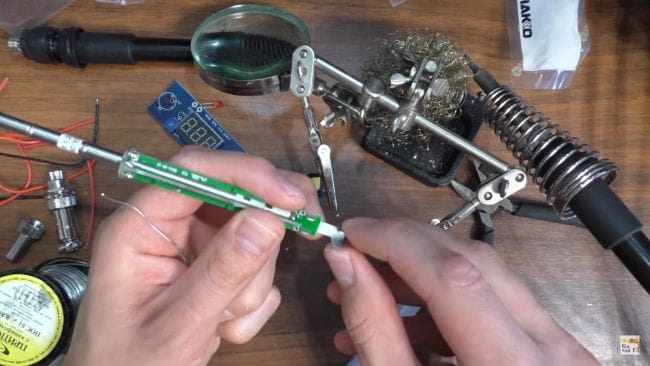

    На конце крепления для жала устанавливаем металлическую пластину для фиксации проводов.

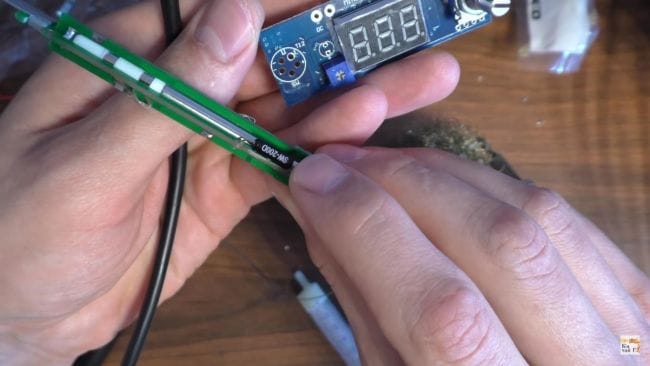

    На одной из дорожек не хватало керамического конденсатора, впрочем в комплекте он не шел, поэтому на его место припаиваем простую перемычку из жилки провода.

    Шаг четвертый.
    Теперь пришло время подсоединить провода к контактам крепления жала, их здесь всего пять, три из них идут на подключение к жалу, а два остальных к термодатчику, который позволит отслеживать температуру. Припаиваем провода к двум отверстиям и к контактам при помощи паяльника.

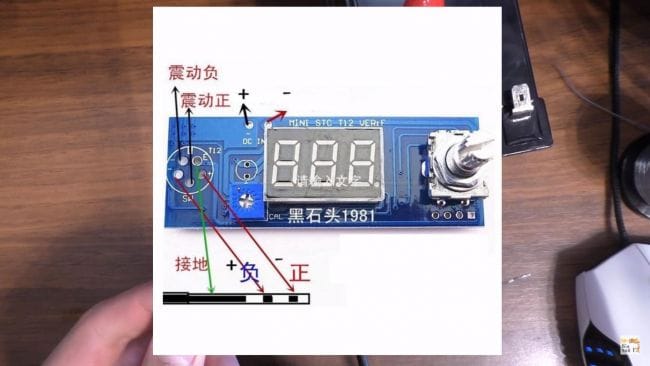

    Для индикации подключенного питания, а также мерцания по достижению заданной температуры припаиваем красный светодиод, длинный вывод это плюс, короткий минус, на плате управления полярность обозначена маркировкой. Провода к штекеру припаиваем по картинке, но перед этим нужно продеть их в ручку.

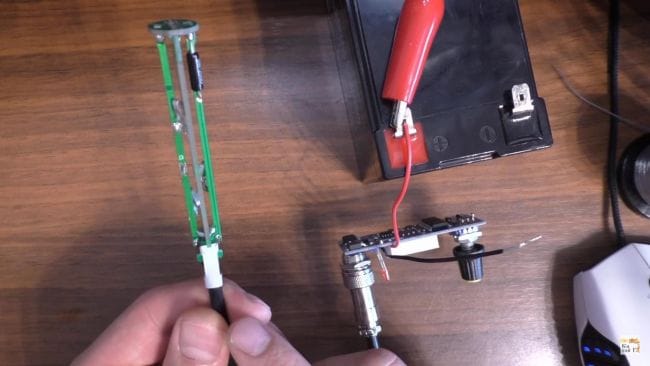

    Далее собираем все в единое целое, а именно вставляем жало на свое место, затем ставим металлическую часть с пластиковой гайкой и накручиваем на резьбу ручки. На этом этапе сборка паяльной станции завершена, а это значит, что пришло время ее проверить на работоспособность.

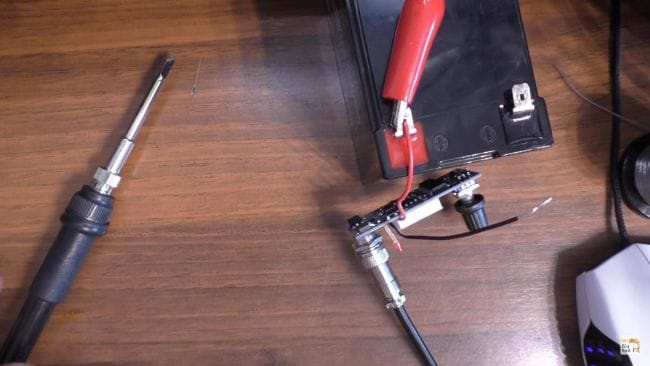

    Для питания данной паяльной станции необходимо напряжение от 12 до 24 вольт, поэтому для этого вам понадобится хороший мощный блок питания, также следует учитывать, что при слабом блоке питания нагрев жала не будет таким быстрым, как это заявлено производителем в районе 10-14 секунд. Подключаем блок питания и выставляем необходимую температуру при помощи вращения ручки энкодера в диапазоне 200-450 °C, также при нажатии на нее можно выбрать другие параметры, например, установка шага регулировки температуры от 1 до 9, калибровка температуры и так далее. Потребляемая мощность станции равна 72 ватта, что достаточно неплохо для такого маленького паяльника, это позволит разогревать припой большой площади без каких-либо затруднений.

    На этом у меня все, данный кит-набор я считаю вполне пригодным для повторной сборки, также при необходимости можно сделать отдельный блок питания в корпусе с платой управления паяльником.
    Всем спасибо за внимание и творческих успехов.
