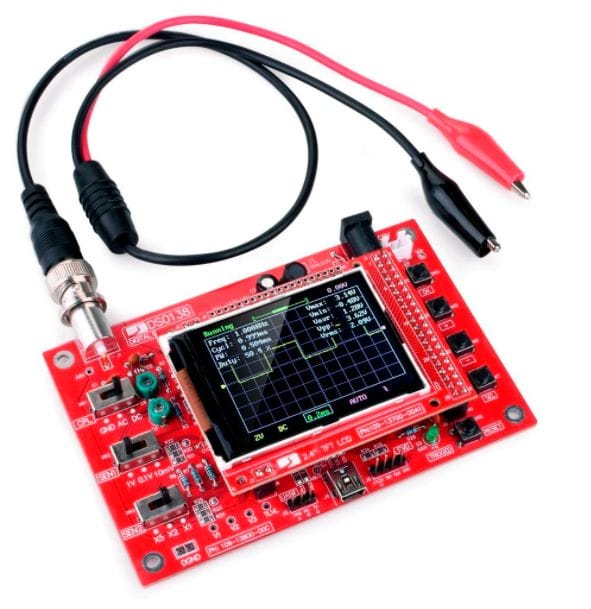

DSO DSO138 - одноканальный осциллограф с частотой дискретизации 1 МВыб/с и полосой пропускания до 200 кГц.
Осциллограф DSO138 позволяет отображать частоту,
период, длительность импульса, коэффициент заполнения,
МАКС./МИН./СР./Пик значения сигнала.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество каналов 1
Частота дискретизации 1 МВыб/с
Разрешение по вертикали 12 бит
Полоса пропускания 0 — 200 кГц
Чувствительность 10 мВ/дел — 5 В/дел
Длина записи 1024 байт
Входное сопротивление 1 МОм / 20 пФ
Входное напряжение 50 Vpp (1:1 датчик), 400 Vpp (10:1 зонд)
Режимы DC, AC, GND
Коэффициент развертки 10 мкс/дел — 500 с/дел
Режим развертки автоматический, нормальный, однократный
Режим запуска запуск по нарастающему или по спадающему фронту сигнала
Напряжение питания DC 9 В
Потребляемый ток 120 мА
Общие характеристики
Дисплей 2,4-дюймовый цветной TFT-дисплей с разрешением 320 x 240
Подсветка экрана да
Размер печатной платы 117 х 76 мм
Размер экрана 52 х 40 мм
Габариты 180 мм х 125 мм х 30 мм
Комплектация осциллограф DSO DSO138 – 1 шт
шнур BNC/крокодил – 1 шт
инструкция по эксплуатации – 1 шт
