    Компенсаторы усадки делаем сами


    Доброго Всем времени суток! welcome
    В этом материале поделюсь своей самоделочкой, а именно будем изготавливать компенсаторы усадки (подпорки, опорные ножки), под основные бревна будущего крылечка, для входа в баню (ранее представленный мной материал на сайте «Наряжаем сруб для бани» и «Наряжаем сруб для бани - 2» ).

    Начнем все по порядку.
    Посмотрел готовые изделия в магазинах по данному направлению, цена товарищи меня чет даже не устроила. Решил очередной раз, самодел, так самодел. Листового металла для пластин у меня не нашлось. В магазине крепежа, с адекватной ценой и моей скидкой в 10%, весь набор деталей обошелся мне в 421,9 отечественных (Шпилька М16х1000 мм - 190 руб., 8 гаек М16, по 5 руб., 8 металлических пластин 210х90 мм., по 56,7 руб., шайбы усиленные по 3 руб. + пивасик хозяину сварочника, потом, в процессе, грунт – эмаль уже имеется), стоимость одного подобного изделия 300 руб., очередной раз убеждаюсь, что самому мастерить дешевле. umnik



    Материалы и инструменты: download
    Материалы:
    1. Гайка М16 – 8 штук.
    2. Пластины металлические, перфорированные 210х90 мм. - 4 штуки.
    3. Шайба усиленная – 4 штуки.
    4. Шпилька М16х1000 – 1 штука.
    5. Эмаль – грунт по ржавчине (черная).

    Инструменты:
    1. Круги, отрезной и шлифовальный.
    2. Линейка.
    3. Сварочный аппарат полуавтомат.
    4. Сверло Ф16,5 мм.
    5. Тиски.
    6. УШМ.

    ШАГ 1 Разметка.
    Размечаем пластины пополам. Шпильку на 4 части, по 250 мм, во первых кратно 4, во вторых длинна деталей получается с запасом, потом отрежу лишнее, если будет нужно.



    Заявленные размеры перфорированной пластины 210х90 мм, на самом деле оказались на 5 мм. меньше, т.е. – 205х90. Кругом обман. Это что, в магаз со своей линейкой теперь ходить нужно оказывается… not_i



    ШАГ 2 Режем (Пилим).
    Зажимаем пластину в тиски и режем по разметке при помощи УШМ с отрезным кругом, так же поступаем со шпилькой, соблюдая меры безопасности (Смотри мою публикацию «Эврика» и «Эврика – 2» ). Снимаем фаски.





    ШАГ 3 Сварка и сверление.
    В моем «хозяйстве» только электро - дуговая сварка, обратился за помощью к соседу, drinks у него автосервис и имеется сварочный полуавтомат. Так как толщина перфорированных пластин составляет 2 мм, решено было сваривать по 2 заготовки друг к другу, на 2 точки, с 2х краев. Получаем 8 заготовок. На четыре заготовки привариваем гайки по центру. На оставшихся четырех заготовках сверлим отверстия Ф16,5 мм по центру, пришлось, правда, поискать вертикально – сверлильный станок, т.к. отверстия не маленькие, а толщина металла составила уже 4 мм, да и сверлили пачкой в тисках.



    ШАГ 4 Окраска.
    Детали были обезжирены и покрыты грунт – эмалью, а вкрученные шпильки частично. Вы скажете, что – «Хлопотно это – красить оцинковку, все равно отвалится краска.», но я это сделал ради эстетики, что бы светлые детали сильно не выделялись на фоне плит, а грунт - эмаль сколько продержится, столько и продержится.



    ШАГ 8 Приятные ощущения.



    Собрал воедино, всю получившуюся конструкцию. Вроде не плохо. «Дешево и сердито». popcorn
    Основа положена. Крыльцу быть…

    P.S. Творите, но не натворите….


    УДАЧИ!!! smoke
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Делаете ли Вы альтернативные вещи сами.
    Я понимаю, что не сложно сделать самому, увиденное в магазине и.....
    Всего проголосовало: 1

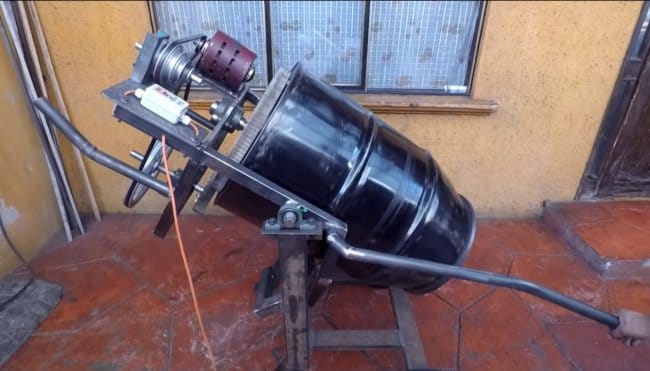

    Бетономешалка из металлической бочки
