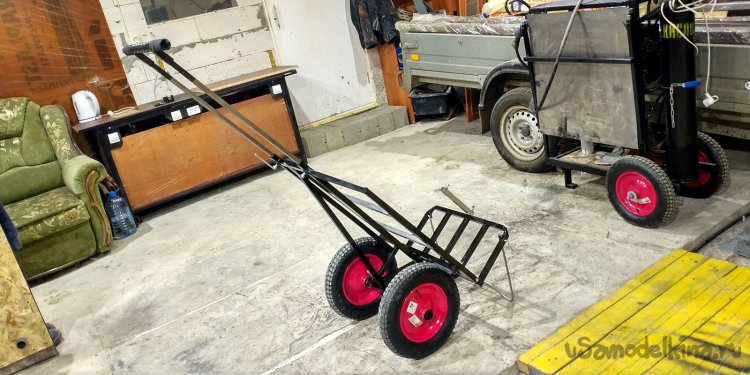

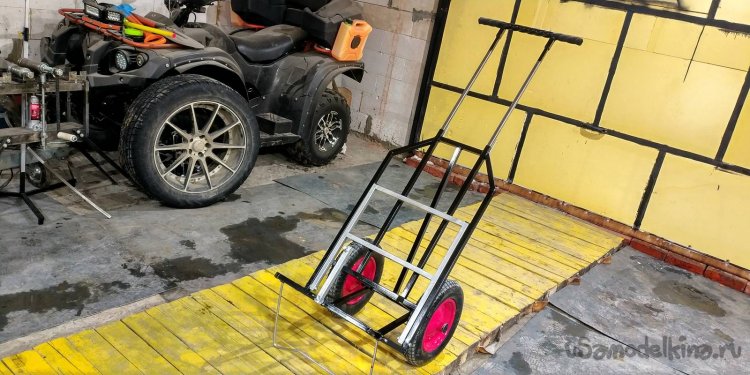

Вот так выглядит уже опробованная тележка, центральную часть пришлось покрасить из серебристого в черный, т.к. постоянно царапается и это очень заметно.

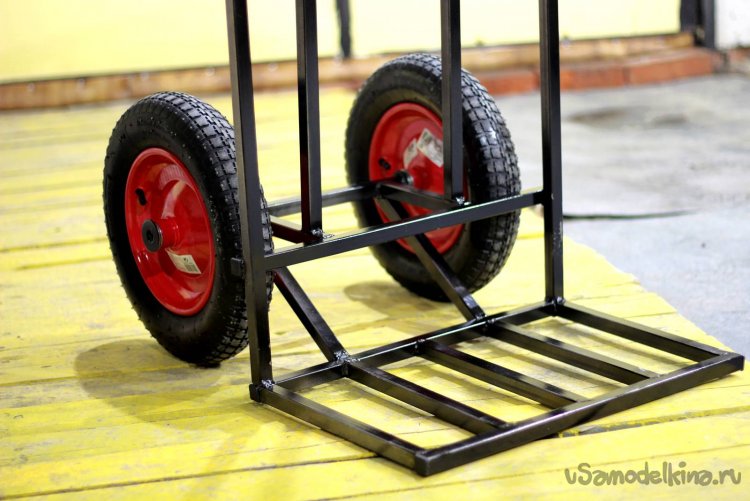

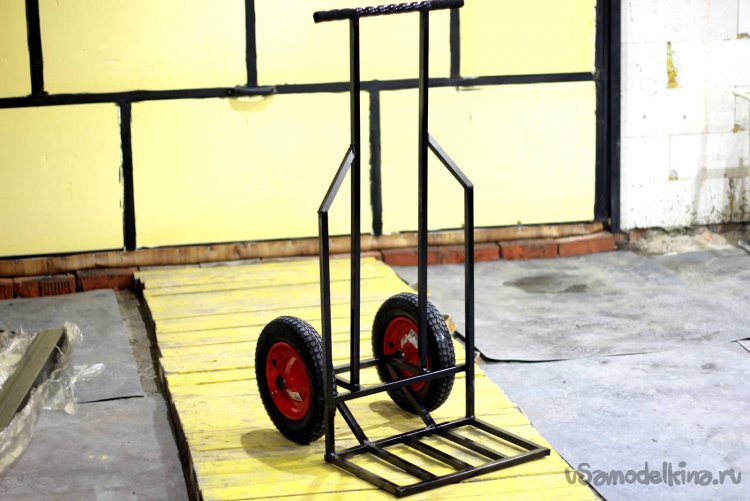

А только сваренная тележка выглядела вот так:
Видео. Часть 1
В видео ниже – минимальный вариант. Там есть процесс изготовления и рассказ. Кто не приемлет видео-подачу, продолжаем читать.

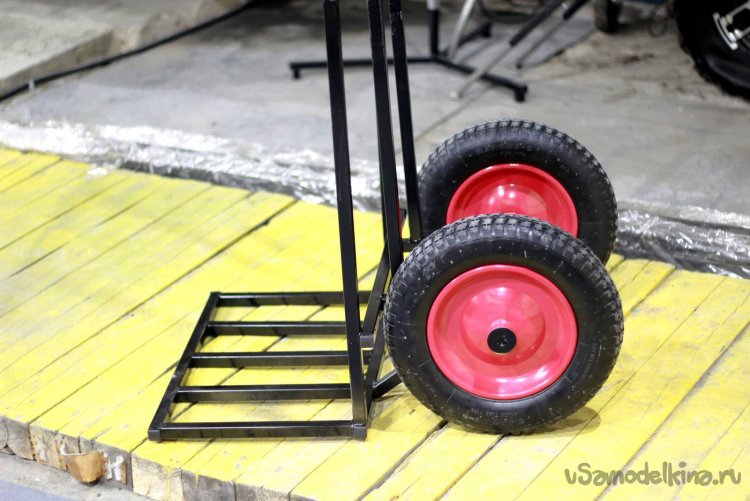

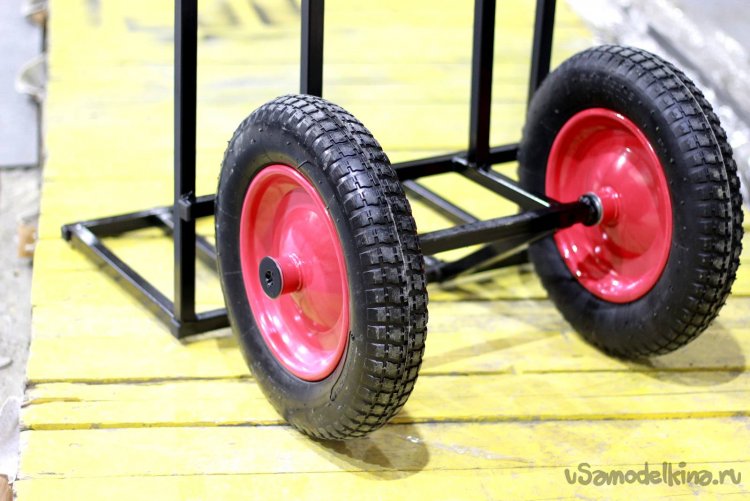

Колеса решил взять от садовой тачки, они диаметром 350 мм. Их же я устанавливал на тележку для сварочного полуавтомата. Большие колеса позволяет не обращать внимания не неровности, порожки и т.д.
Изделие полностью состоит профильной трубы 20х20х1,2. Понадобилось 5 метров на минимальную комплектацию (и 7 метров – на текущую реализацию, об этом ниже). Ручку выполнил из сороковой витой трубы. Обмотал тряпичной изолентой. Колеса свободно сажаются на двадцатую шпильку.
Габариты изделия
- Ширина тележки - 500мм
- Длина площадки - 300мм
- Высота изделия - 1150мм
- Длина перпендикулярной стойки оси - 180мм
- Ширина оси - 300мм
Конструкция проста, но не окончательная. Нужно было, как обычно, срочно, т.к. на следующий день планировал привезти 11 мешков наливного пола на балкон. Таскать руками такое себе занятие...
В ходе испытаний выяснилось, что фактически удается поднять на рычаг- 80 кг. Это 4 мешка по 20кг.
Спустя пару дней…
Наливной пол успешно поднят и залит на балконе и тележка вынуждена была простаивать. Но по мере использования я решил ее сразу модернизировать, т.к. длина площадки излишняя. И будто жесткости не хватает.
Видео. Часть 2
В данном видео-материале я подробно рассказал, провел тест-драйв на максимальную нагрузку Видео — для тех, кто планирует подобную идею реализовать.
Что изменилось?

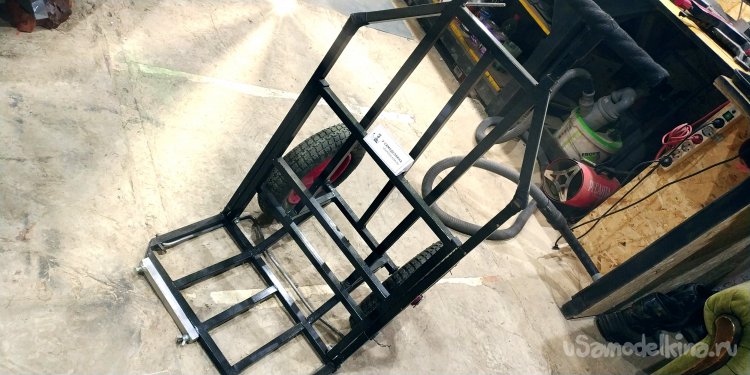

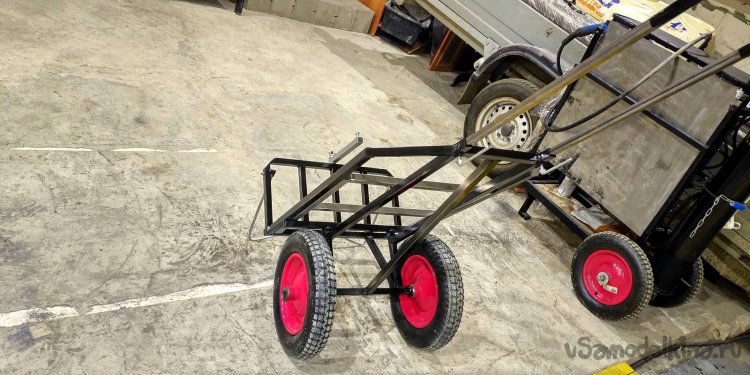

1. Откидывающаяся платформа. Размеры 500х420мм из профильной трубы 20х20. Это для объемного груза. Забегая сильно далеко вперед, на днях, я перевозил на этой тележке еврокуб! Разумеется он был пустой. Земля на участке еще раскисшая, но большие колеса меня выручили.

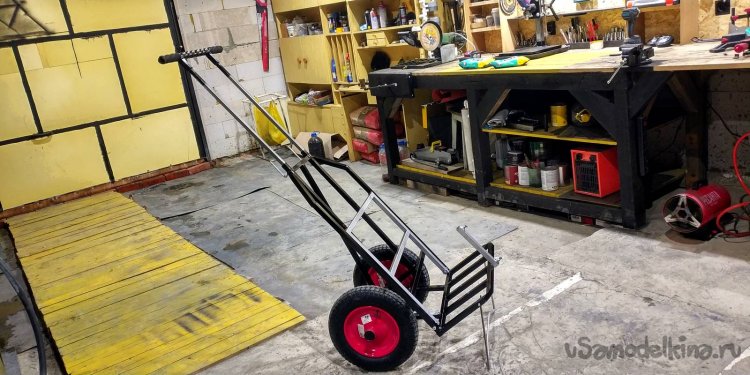

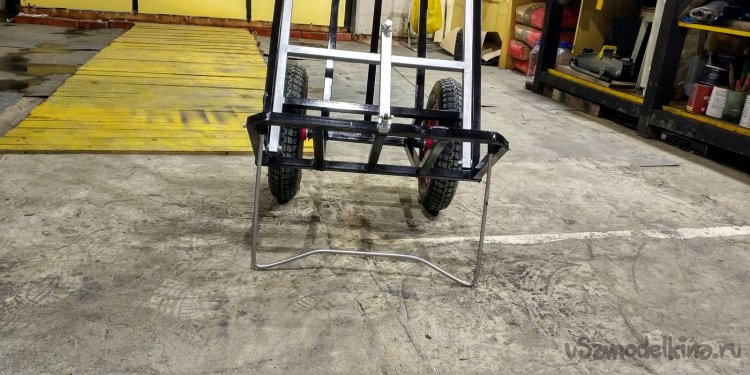

2. Я добавил скобу-ножку из кругляка 8мм. Она необходима, когда грузишь мешки, чтобы нагрузка изначально была верно распределена.
3. Укосина. Как я и говорил выше, не хватило жесткости для мешков со смесями.

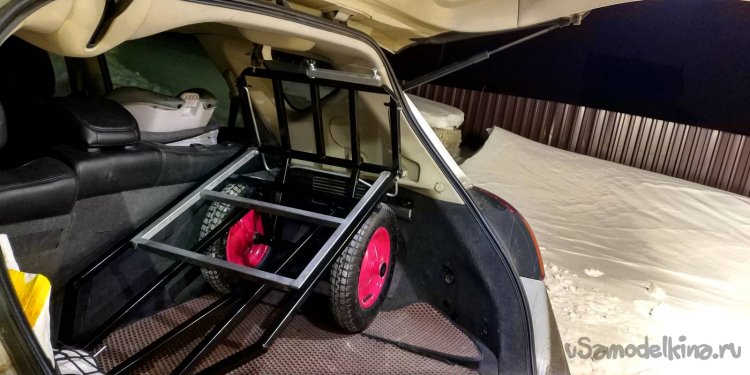

4. Телескопические ручки. Например для перевозки дверей, такие ручки намного удобнее. Кроме того, в сложенном виде тележка еще меньше места стала занимать в багажнике.
5. Ограничитель. Это опциональная вещь. Но один раз мне пригодилась.
Габариты новой версии
Текущая комплектация имеет габариты:
- Ширина - 500мм
- Длина площадки 260мм + добавились скошенные углы
- Высота увеличилась - 1500мм
- Длина перпендикулярной стойки оси - 180мм
- Длина оси - 300мм

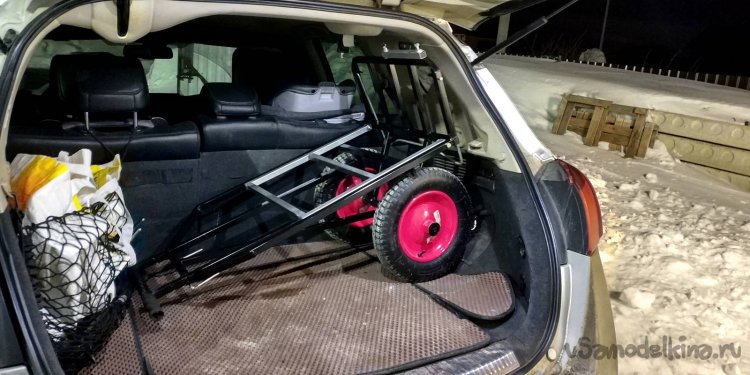

Новые габариты составили 950мм в высоту. Скошенный угол + укороченная платформа позволили тележке занимать меньше места в багажнике.
Выводы
Масса, которую я смог нагрузить и перевезти, — почти 150 кг. И есть запас!
Итоговая себестоимость изделия
- Профильная труба 20х20х1,2 — 5 метров = 530 рублей
- Витая труба — 0,5 метра = 70 рублей
- Колеса 2 штуки = 1100 рублей
- + Профильная труба 20х20х1,2 — 2 метра = 208 рублей
- + Профильная труба 15х15х1,2 — 1,2 метра = 70 рублей
ИТОГО: 1900-2000 рублей
