Всем привет! В прошлом году я делал грузовую тележку. В профиле есть ссылки. Сегодня покажу, как она эволюционировала.
ФОТО

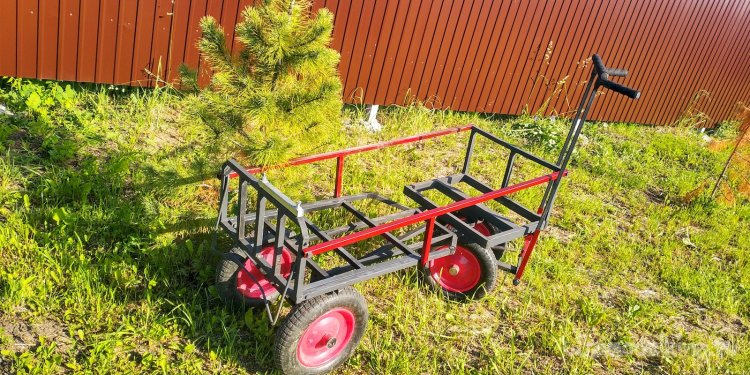

Общий план такой.
ВИДЕО
[media=https://youtu.be/7qbtjQ52-9w]

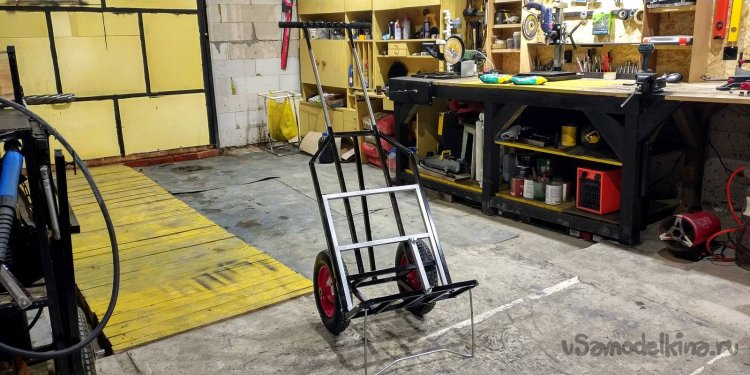

А до этого момента она выглядела так

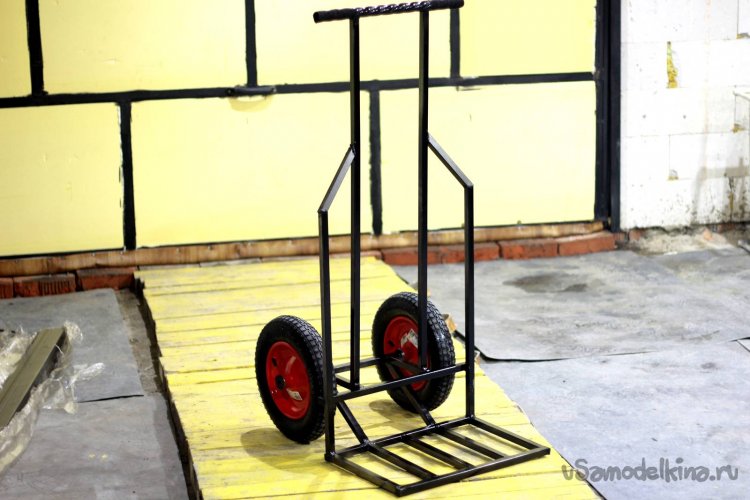

А началось все вот с такой заготовки, так сказать. Нужна она была срочно, я за вечер сварганил.
В итоге мысль сделать из нее 4-х колесную сразу в голове зародилась, Я еще в тоже время купил 2 дополнительных колеса.
Но время шло, куча других дела появилась. Тележкой пользовался, пока ремонт делал.

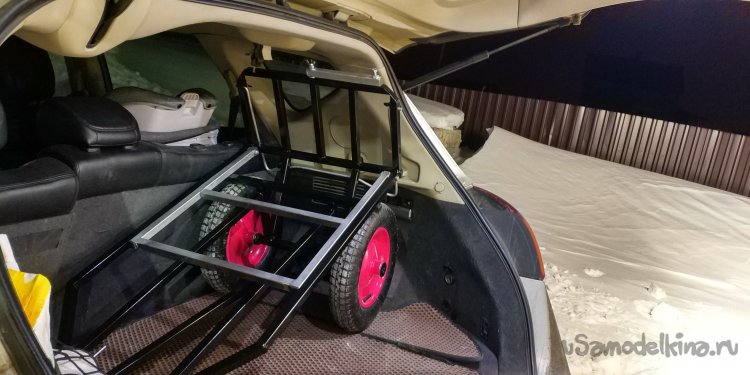

Как видно, она прекрасно помещается в багажник у меня.
В прошлом видео я про эти моменты говорил. Видео про нее вот:
[media=https://youtu.be/4reBrv4iX7g]
Можно и первую часть глянуть. Там сам конструктив простой, кому надо, можете сделать за вечер буквально.
[media=https://youtu.be/hoGpCNEnWl4]
Так вот. Прошел год, мне надо было много чего на участке перевозить. А использовать на двух колесах не всегда комфортно. Особенно когда поддоны возишь. Поэтому взялся и сделал.
Вся она, напомню, из профильной трубы. В основном 20х20. Спереди тележку я сделал из 20х40, т.к. во второй части про тележку я разнес плоскость ручки и плоскость упора, чтобы удобнее было.

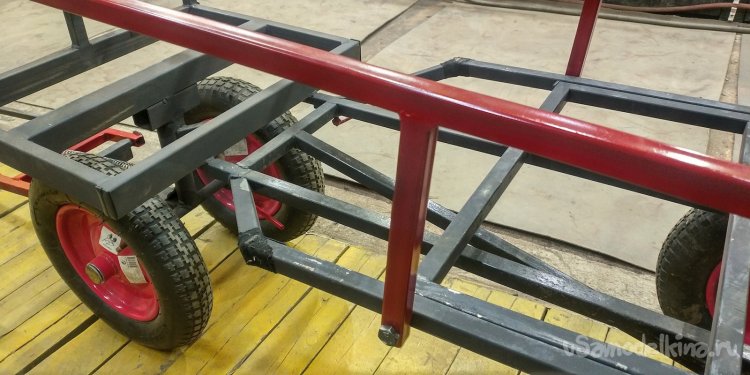

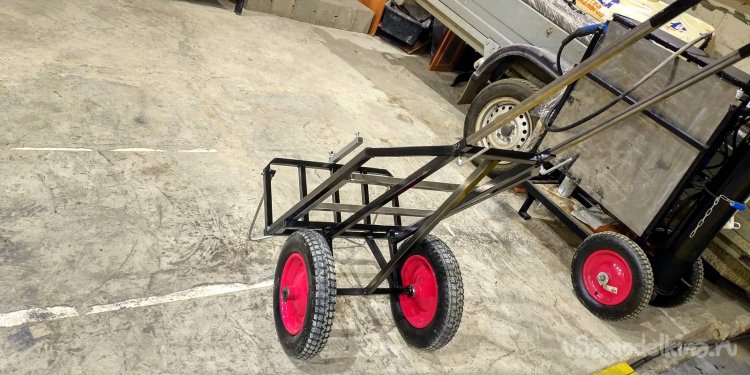

В итоге, имеем вот такой каркас. Обратите внимание, передняя тележка входит в те же направляющие, что и ручка. Тележка разборная.
Для усиления были придуманы борта. Но они с одной стороны задраны. Это я сделал намеренно, чтобы увеличить жесткость на излом. В видосе про это сказано.

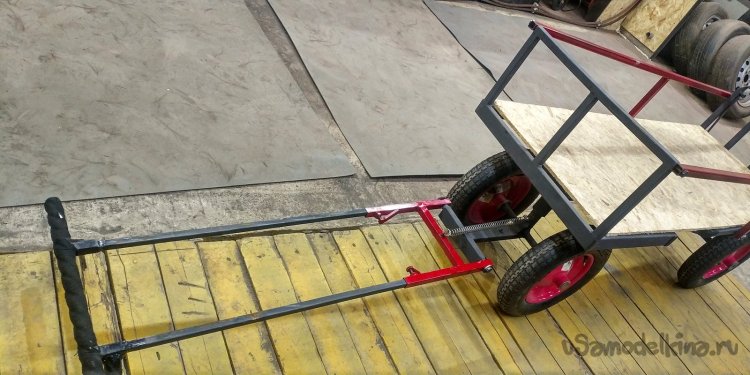

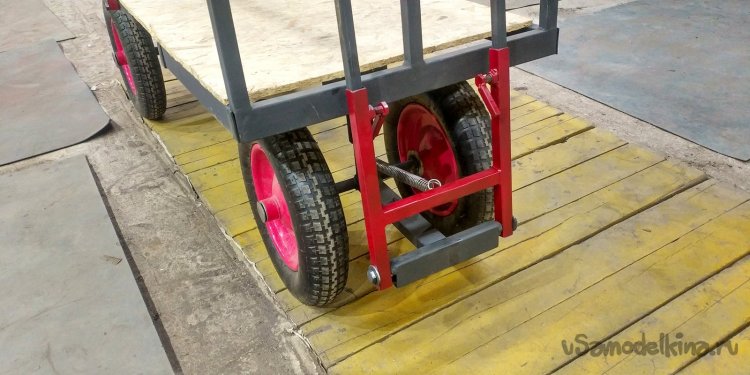

Спереди ручка подпружинена. Сама ось для колес состоит штока амортизатора. Он чуть короче задней оси правда. Но тут преимущество в том, что при повороте пятачок меньше выходит. Но и устойчивость при этом чуток пострадала.
Ручка регулируется по вылету в районе 20 см +/-. Она точно такая же осталась, как из второй части. единственное я приварил еще две ручки под углом 45 градусов. Разный хват часто удобнее.
Скоба снизу и опорная площадка остались такими же.

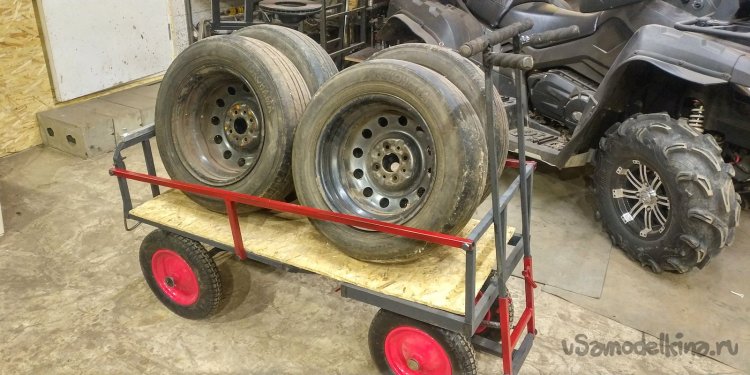

Ну и вот пример перевозки колес.
А до этого возил поддоны 120*100см. Штук по 5-6 гружу и нормально еду. Большие пневматические колеса - как на садовой тачке. Покупал по 580 рублей за штуку. Сейчас такие же меньше 750 руб/шт не найти. Если только на озоне мониторить. Но там дешевле 630 не было. Теще думаю такую собрать, только не разборную.
ЦЕНА
Ну и, конечно же, всех интересует цена, думаю. По моим оценка где-то 3500 - 4000 рублей она вышла.
И вот делать или нет, смотрите сами. Есть готовый варик в мегастрое. Гов...нище просто, кошмар. Она вся люфтит и вряд ли 200 кг перевезет.
А рядом была двухколесная тележка вот за столько.
К ее каркасу у меня претензий не было, а ось такая же.
В общем и целом, вот такое изделие вышло. Пользуюсь сам и дети катаются на ней по даче. Поэтому, считаю, получилась добротная вещь, которая просто так не сломается))) Все добра!
