    Что внутри светящихся роликов?

    Dmitrij

    Может кому будет интересно, как это работает. Внутри просто круглая катушка, сердечник металлический с зубчиками. Ротор - многополюсный магнит. При вращении внутри катушки гоняется магнитное поле (за счет формы сердечника), в итоге создается переменное напряжение, которое питает светики независимо от направления вращения.
    Светики параллельно, резисторов и прочего нету совсем.

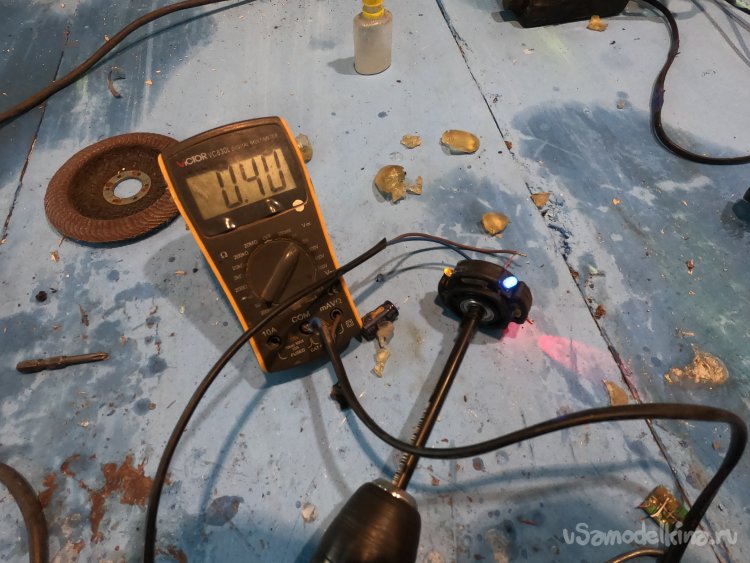

    Пробовал зарядить конденсатор, не вышло, светики тухнут, не додумался, что на выходе переменный ток. напругу также мерил в режиме постоянки.
    По току ничего не показало, видимо он совсем мизерный. Так что наверно ниче с него не выжать, так, чисто для красоты. Но конструкция генератора интересная!

    6 ответов

    Добавить комментарий

    Гость Валерий

    Светодиоды перегорают при тепловом пробое, при перегреве кристалла при превышении номинального тока.

    Поскольку светодиодов несколько, то максимальный ток здесь 4*20 мА,  в итоге ток свыше 80 мА должен быть в течении длительного времени для успешного нагрева кристалла, что здесь конструктивно не достижимо.

    А кратковременный пробой по напряжению возможен при наличии переменного тока свыше 20 в, но напряжение тут не более 20в и он не не критичен для работы диодов.

    R555

    А что, нормально! AC/DC Дмитрий ты перепутал. Такая музыкальная группа есть или была. У них там ещё молния рядом.

    Меня больше интересует другая история. У буржуев есть такое понятие как тру калларс. Правильные цвета. Так у них есть и понятие =правильный прибор, правильное измерение. Вот только амеры походу не понимают, чем отличается среднеквадратическое значение от прочих. Какой детектор стоит на входе мультиметра.)))

    У меня в квартире недавно лампочки взрывались. Я подумал спросонья, что это взорвалась граната РГД-5. Оказывается это так бабахнула лампочка-энерго сберегайка. Ртутная. Аж цоколь отлетел от колбы! Проверил напряжение сети. Мультиметр показал 230 В! Полагаю, что в сети было все 240 В

    Кто не ошибается, тот не делает ничего.
    Dmitrij Автор
    Korolev,


    на батарейке показывает правильно, на заряженном кандере от моторчика тоже больше показывает, это он на пульсациях так себя ведет.

    Вчера разогнал моторчик до 14В (генерации), не выдержал, пластиковая задница расплавилась. Есть видео, та чето лень все

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    Korolev

    Несколько смущает, что на разных "генераторах" мультик показывает одно и то же ...  scratch

    Dmitrij Автор
    ino53,


    4 светика, на вид большие, как типа 5В. Еще интересный вопрос, почему они не перегорали, я и дрелью крутил, и от руки довольно шустро

    «Марти! Думать нужно в четырех измерениях...»

    Мой YouTube https://www.youtube.com/channel/UCnmrWq3ZgXynuxHfrBXqNig
    ino53

    Ну, светодиод для более-менее нормального свечения должен брать мА так 5...10, при номинале где то 20. И их там несколько...Так что ток там не такой уж и маленький. Напруга - да, вольта 3 с небольшим будет.
