    Сдвоенный потенциометр для УНЧ

    Фотомото

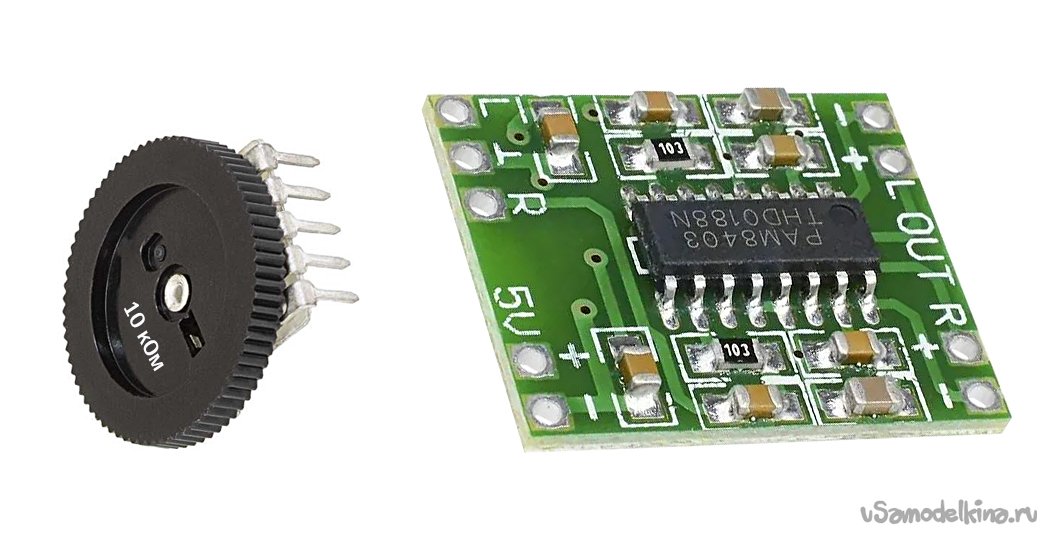

    Друзья, помогите пожалуйста прикрутить потенциометр к плате усилителя, для регулировки громкости. Что-то никак не могу сообразить, что к чему припаять
    6 ответов

    Добавить комментарий

    Фотомото #100140 Автор 0
    Ответить Цитировать Жалоба
    Цитата: lepskl

    1 минус

    5,4  вход L R

    2,3 на плату L R


    Спасибо
    Фотомото #100139 Автор 0
    Ответить Цитировать Жалоба
    Цитата: Гость Алексей

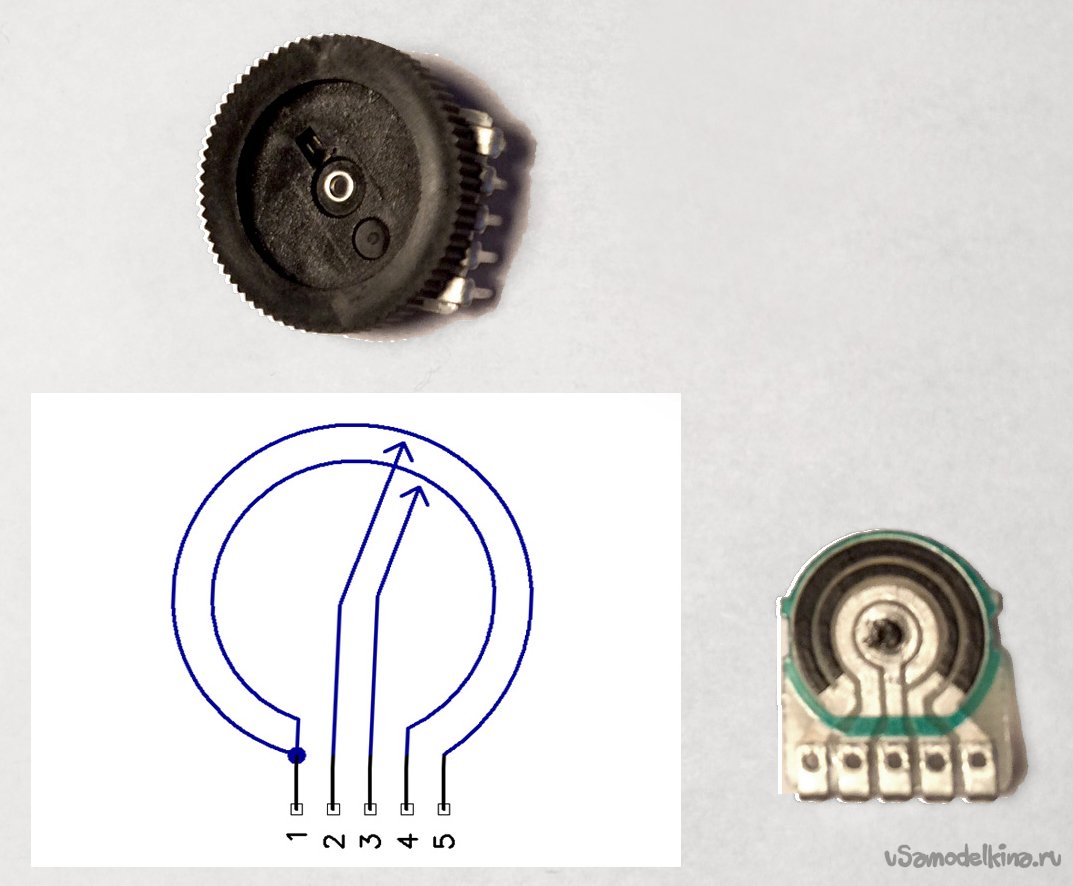

    1-общий (земля).2-вход на УНЧ канал А. 3-вход на УНЧ канал В. 4 и5 внешние (от источника) сигналы А и В.


    Спасибо
    Фотомото #100138 Автор 0
    Ответить Цитировать Жалоба
    Цитата: Гость Сергей

    1 - на общий минус на входе усилка

    2 - на левый канал входа усилка

    3 - на правый канал входа усилка

    4 - правый вход звука

    5 - левый вход звука


    Спасибо
    Гость Сергей #100136 +1
    Ответить Цитировать Жалоба

    1 - на общий минус на входе усилка

    2 - на левый канал входа усилка

    3 - на правый канал входа усилка

    4 - правый вход звука

    5 - левый вход звука
    Гость Алексей #100135 +1
    Ответить Цитировать Жалоба

    1-общий (земля).2-вход на УНЧ канал А. 3-вход на УНЧ канал В. 4 и5 внешние (от источника) сигналы А и В.
    lepskl #100132 +1
    Ответить Цитировать Жалоба

    1 минус

    5,4  вход L R

    2,3 на плату L R
