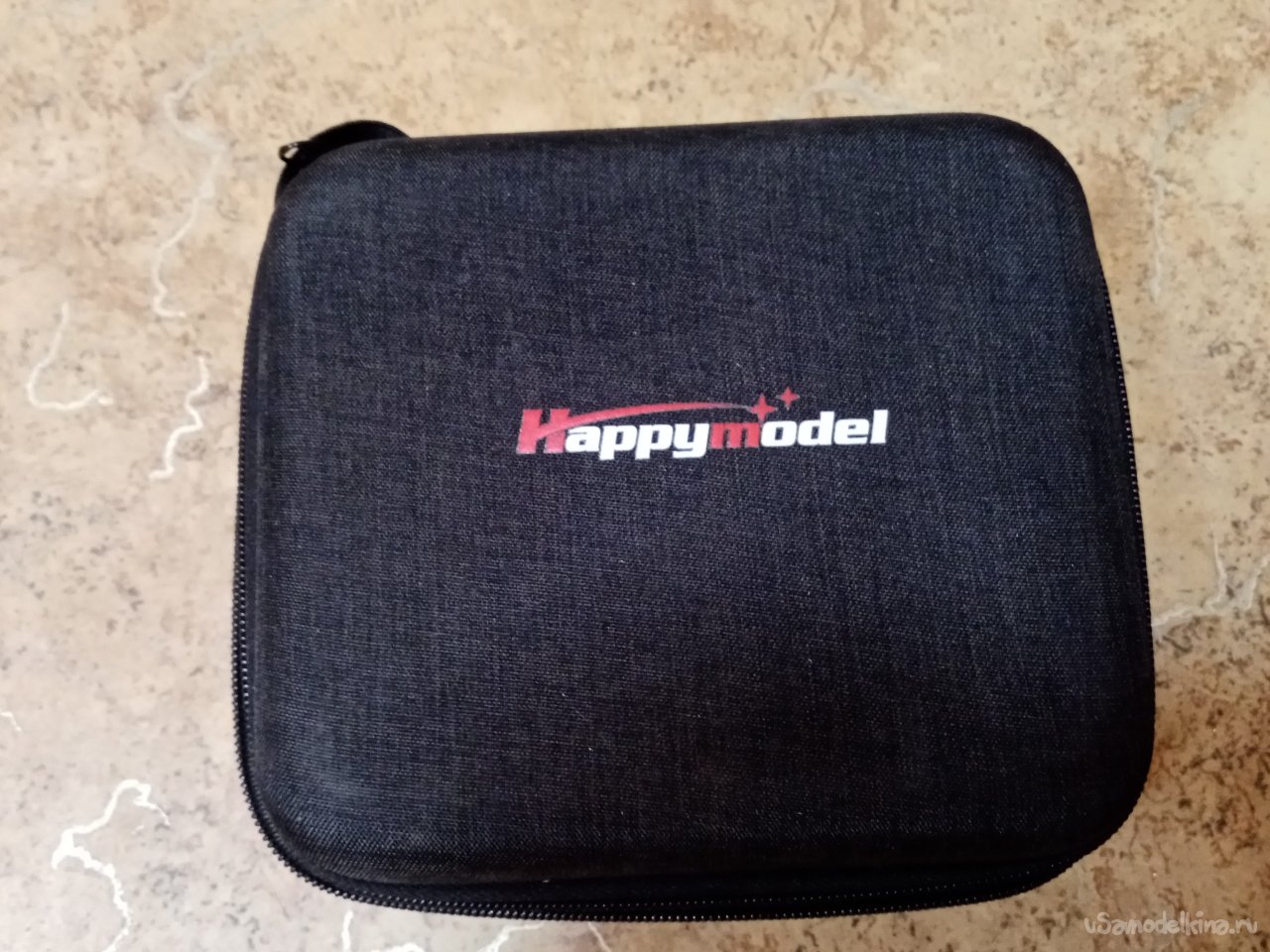

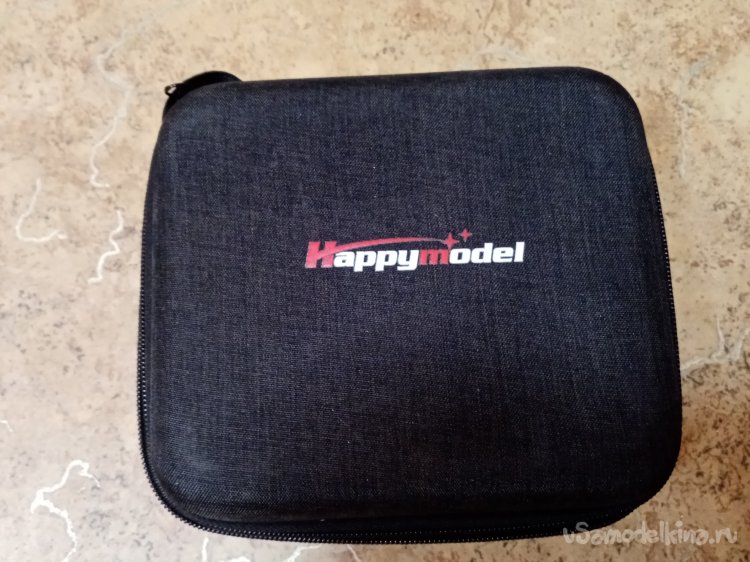

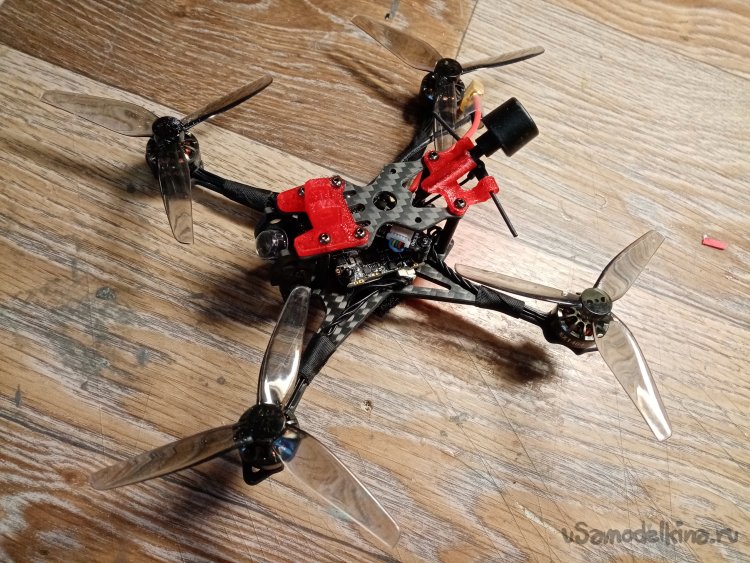

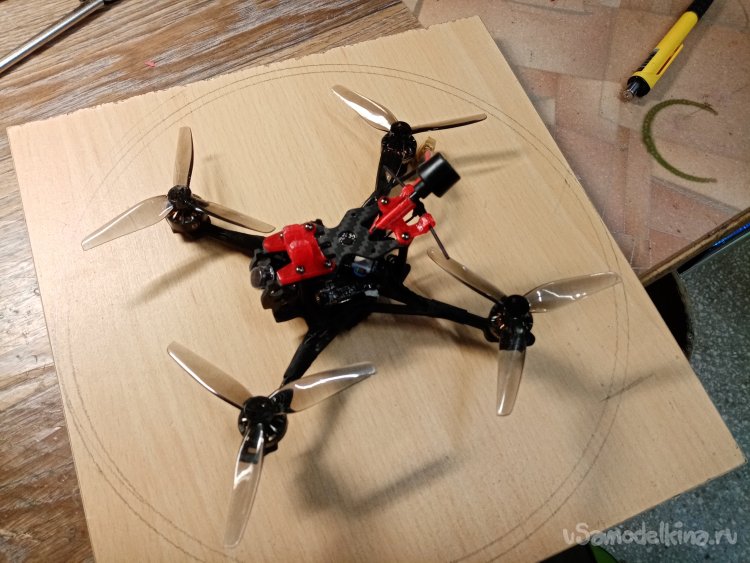

В режиме подготовки к соревнованиям нужно немного доработать стандартный гоночный коптер. Поскольку правилами регламентирована защита винтов аппарат в плоскости их вращения. И так имеем такой аппарат.

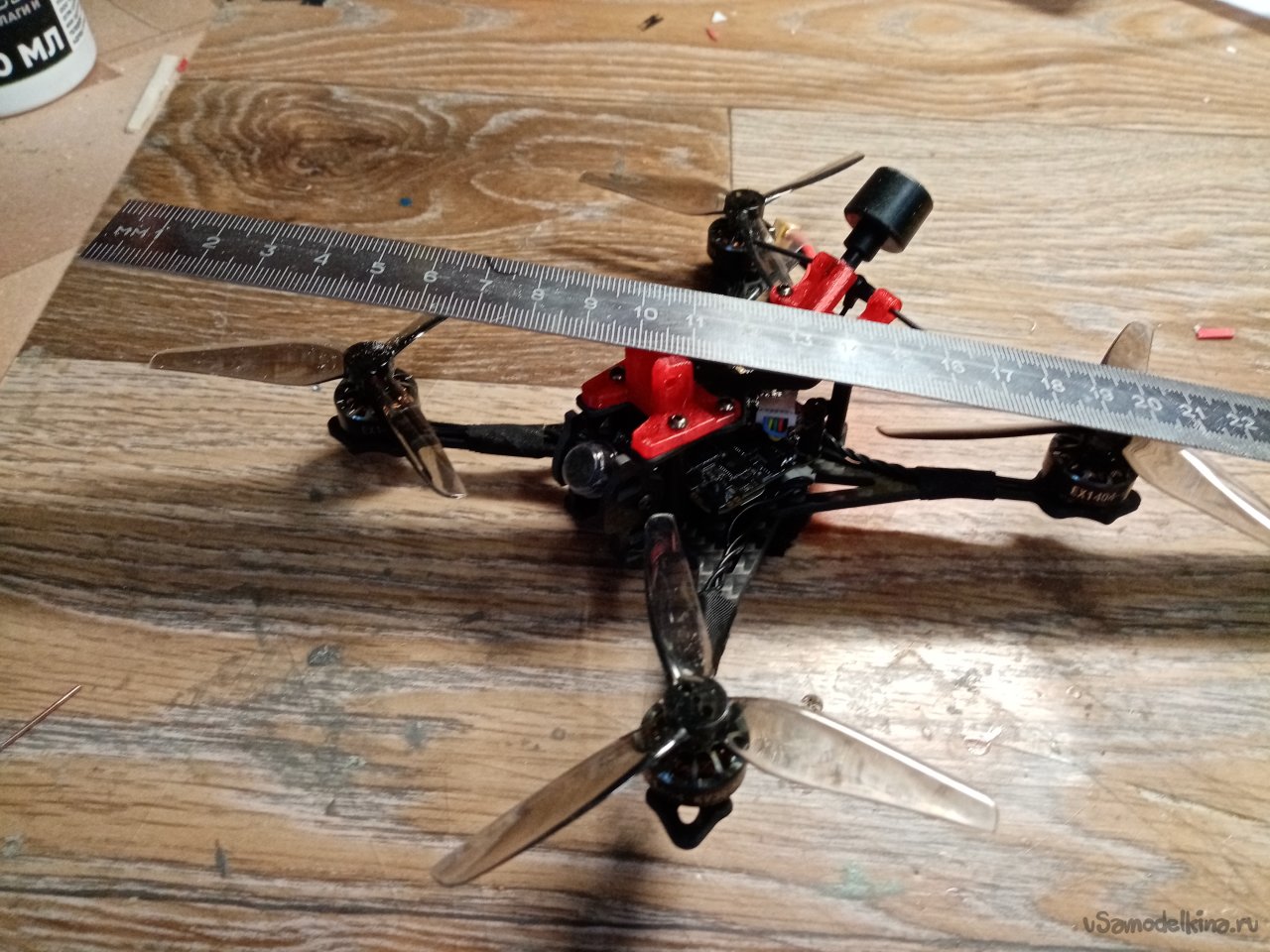

Начинаю разработку защиты. Для начала измеряю периметр винтов.

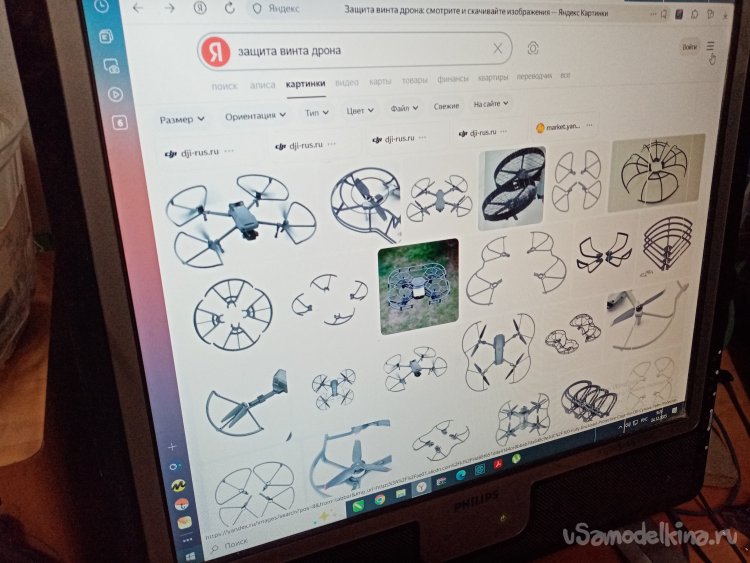

Начинаю поиски в интернете. После получаса разглядывания картинок меня ничего не удовлетворило. Буду сам думать.

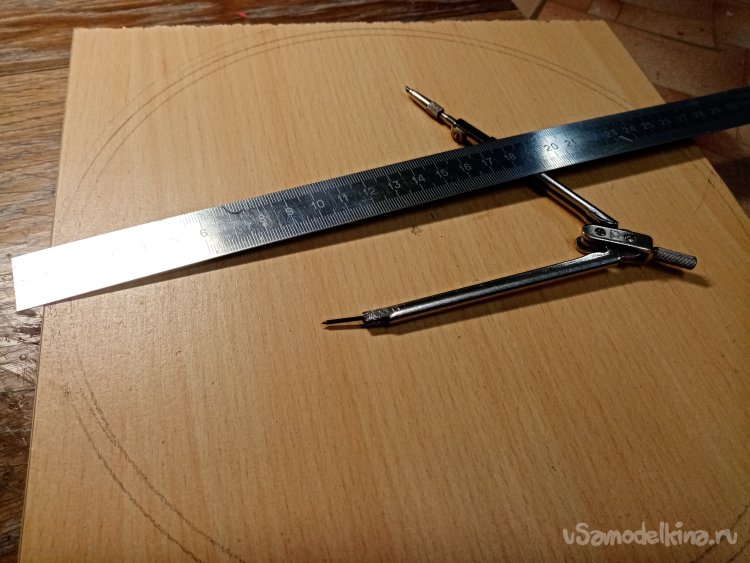

По результатам измерения нужно вычертить шаблон будущего устройства. Для этой цели вполне подойдет обрезок мебельного щита толщиной в 16 миллиметров. В бой вступает циркуль. Очерчиваю круг нужного размера.

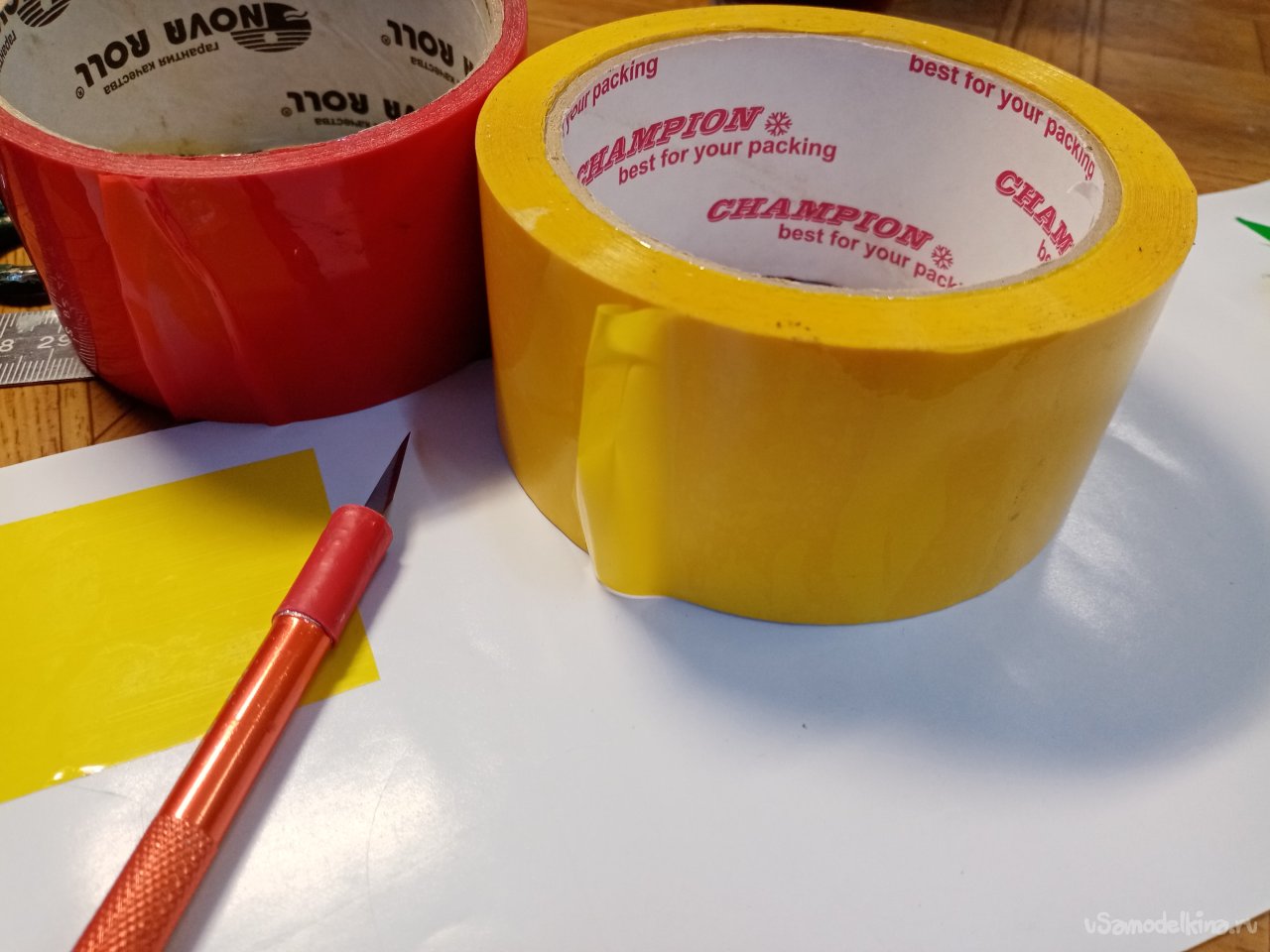

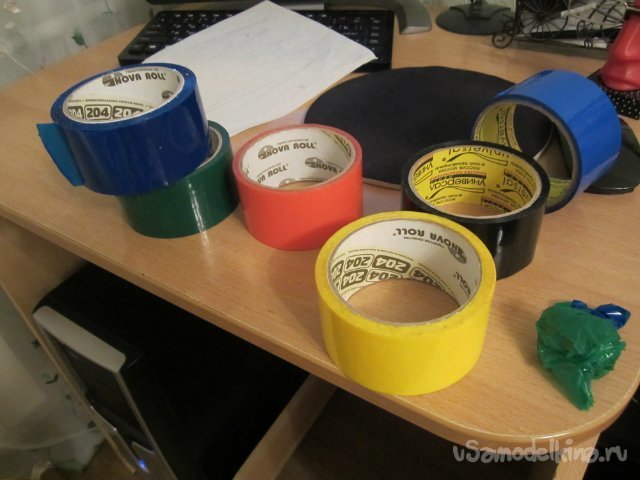

Чтобы защитить поверхность от клея вполне подойдет простой упаковочный скотч. Как всегда не оказалось под рукой прозрачного. Придется потратить немного декоративного желтого.

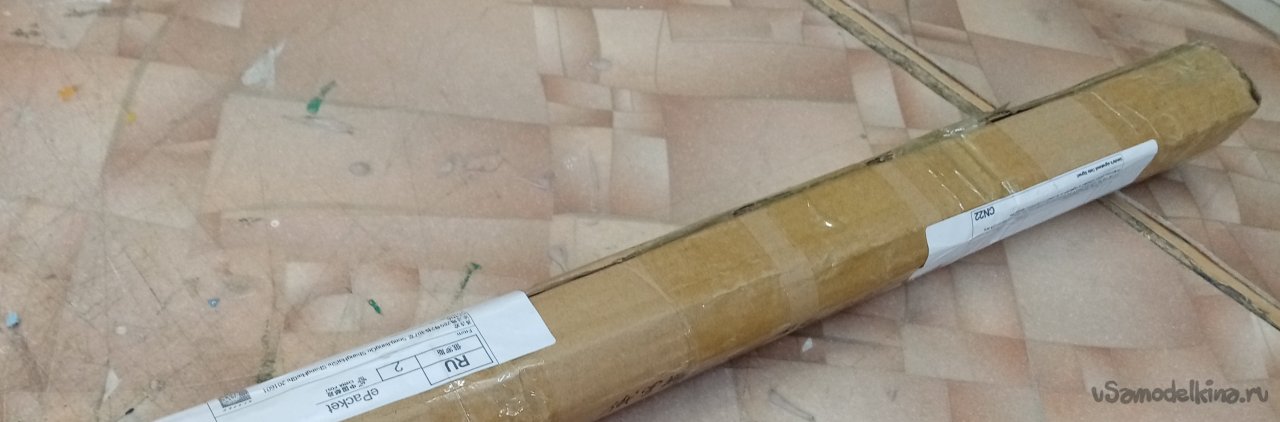

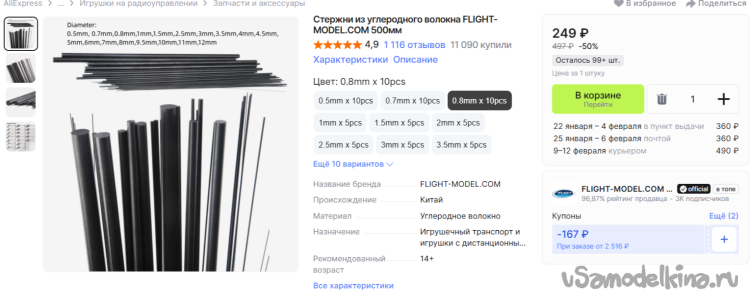

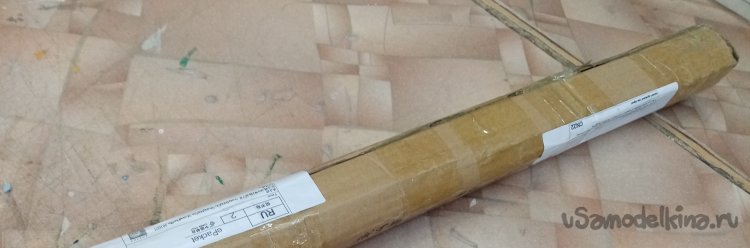

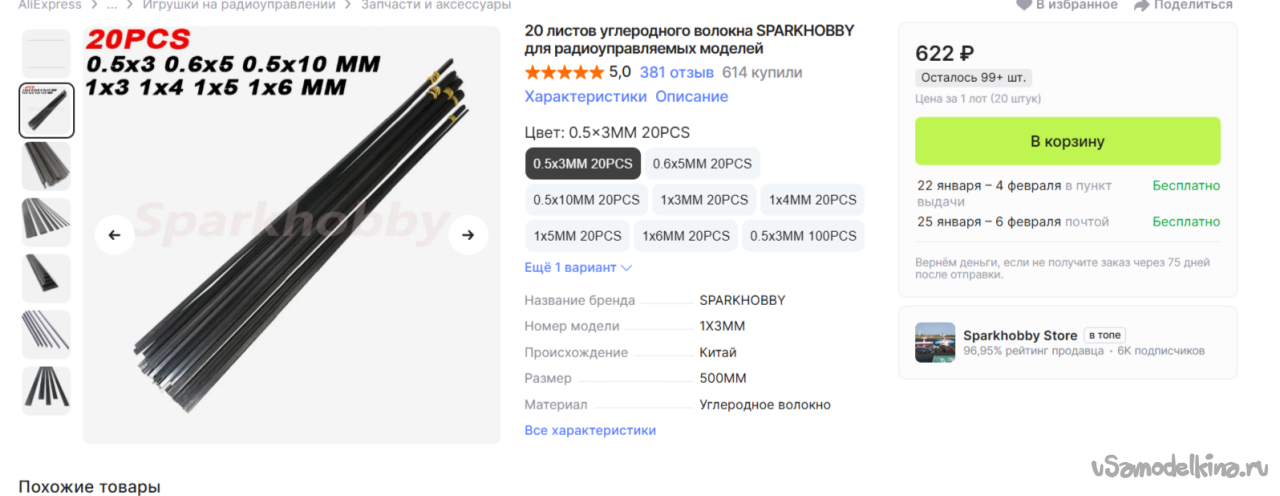

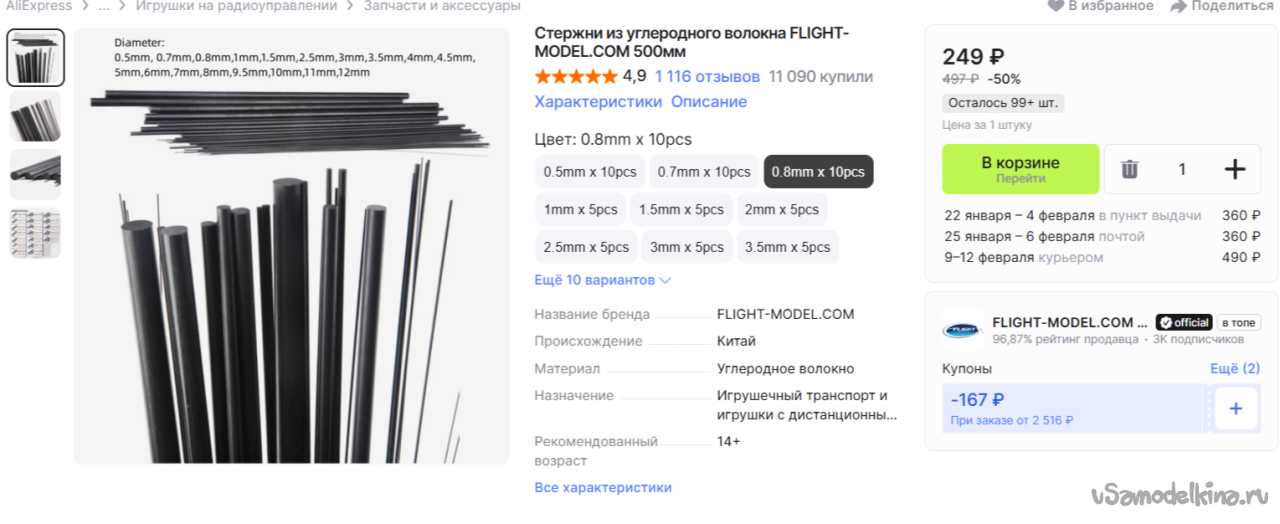

Контур защиты делаю из угольных реек, толщиной 05х3мм. Поперечные прутики из угля диаметром в 08мм. Такие составляющие заказаны на АлиЭкспрессе достаточно давно.

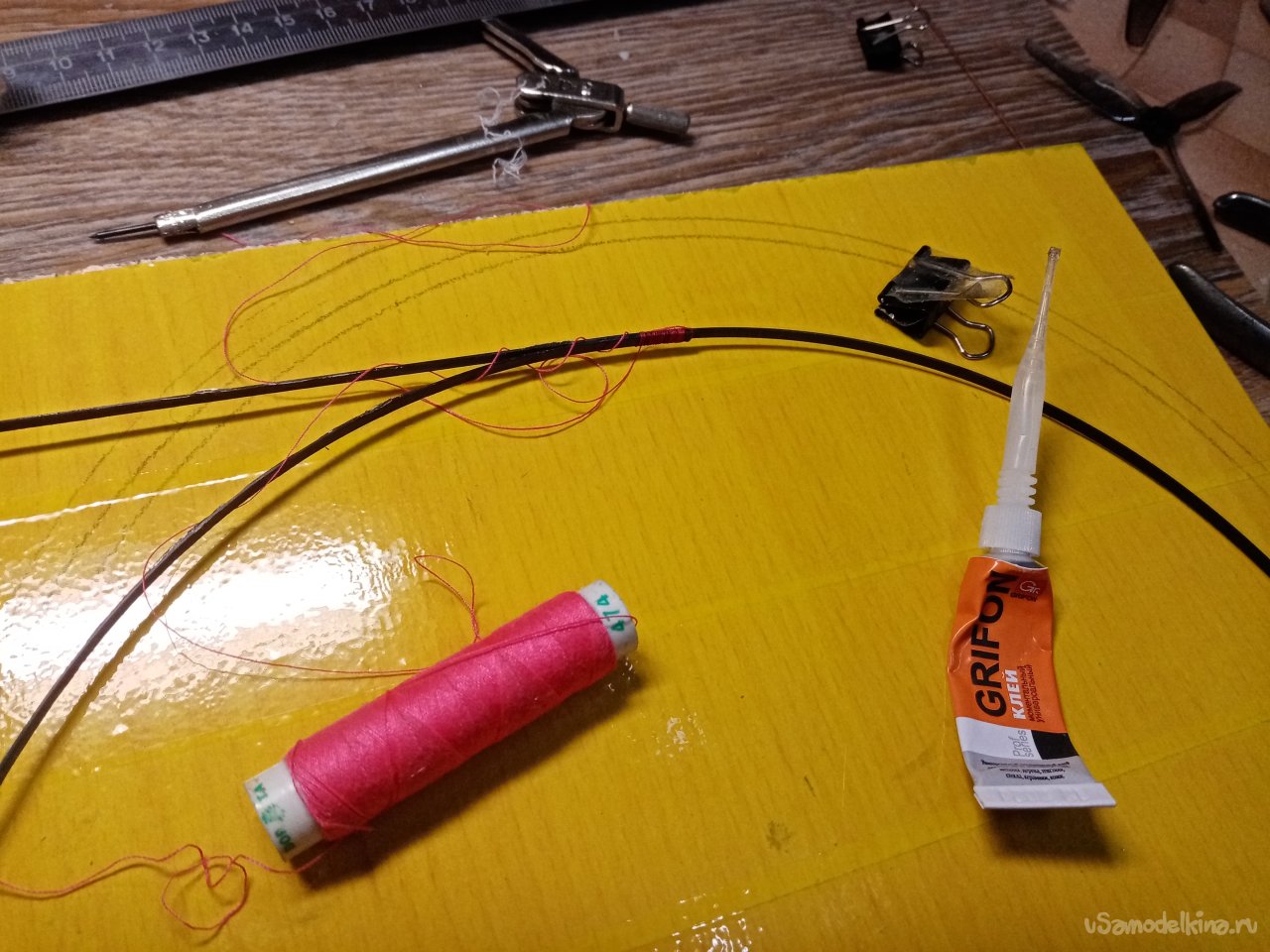

Склеиваю кружок из рейки, для этой цели применяю циакрин. Большую прочность обеспечит обмотка простыми нитками. Ну….красного цвета. Черного нет, конечно, под рукой.

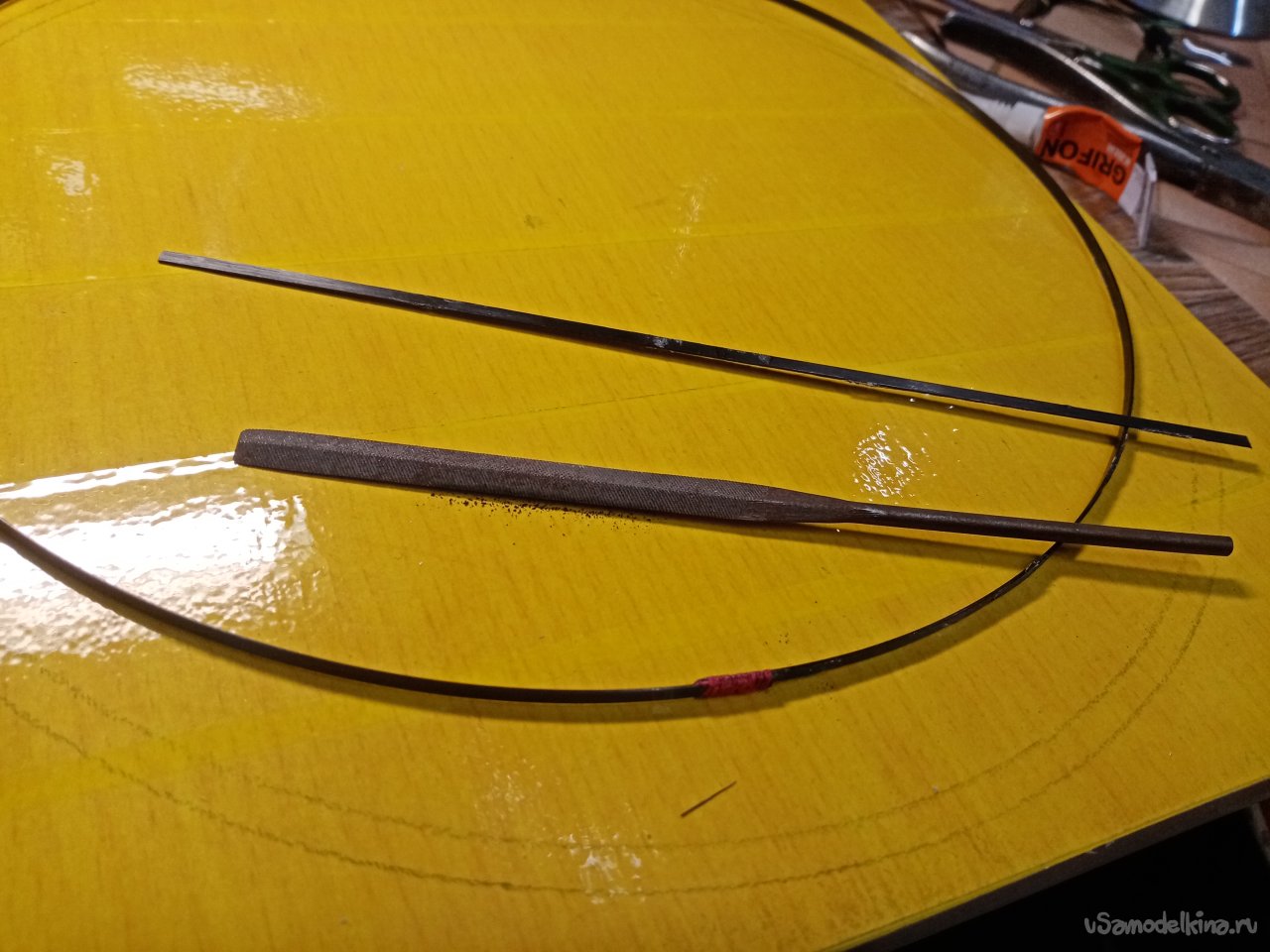

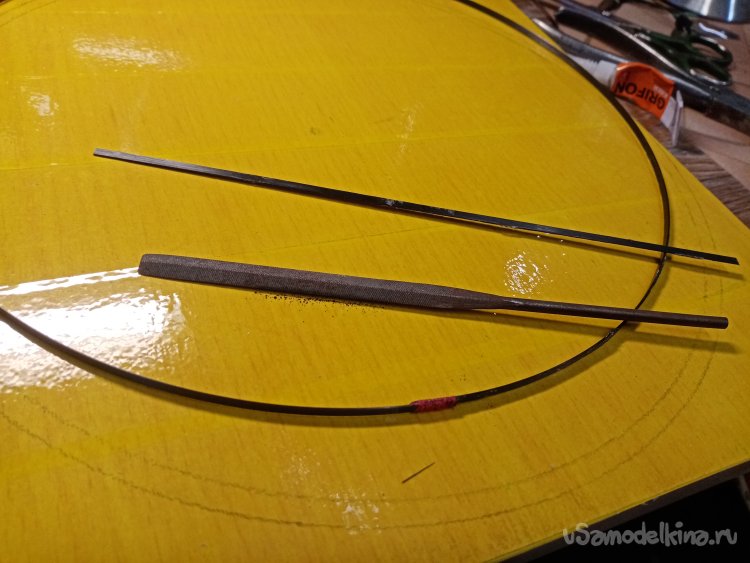

Лишнее отрезаю острым надфилем. Нитки пропитываю клеем.

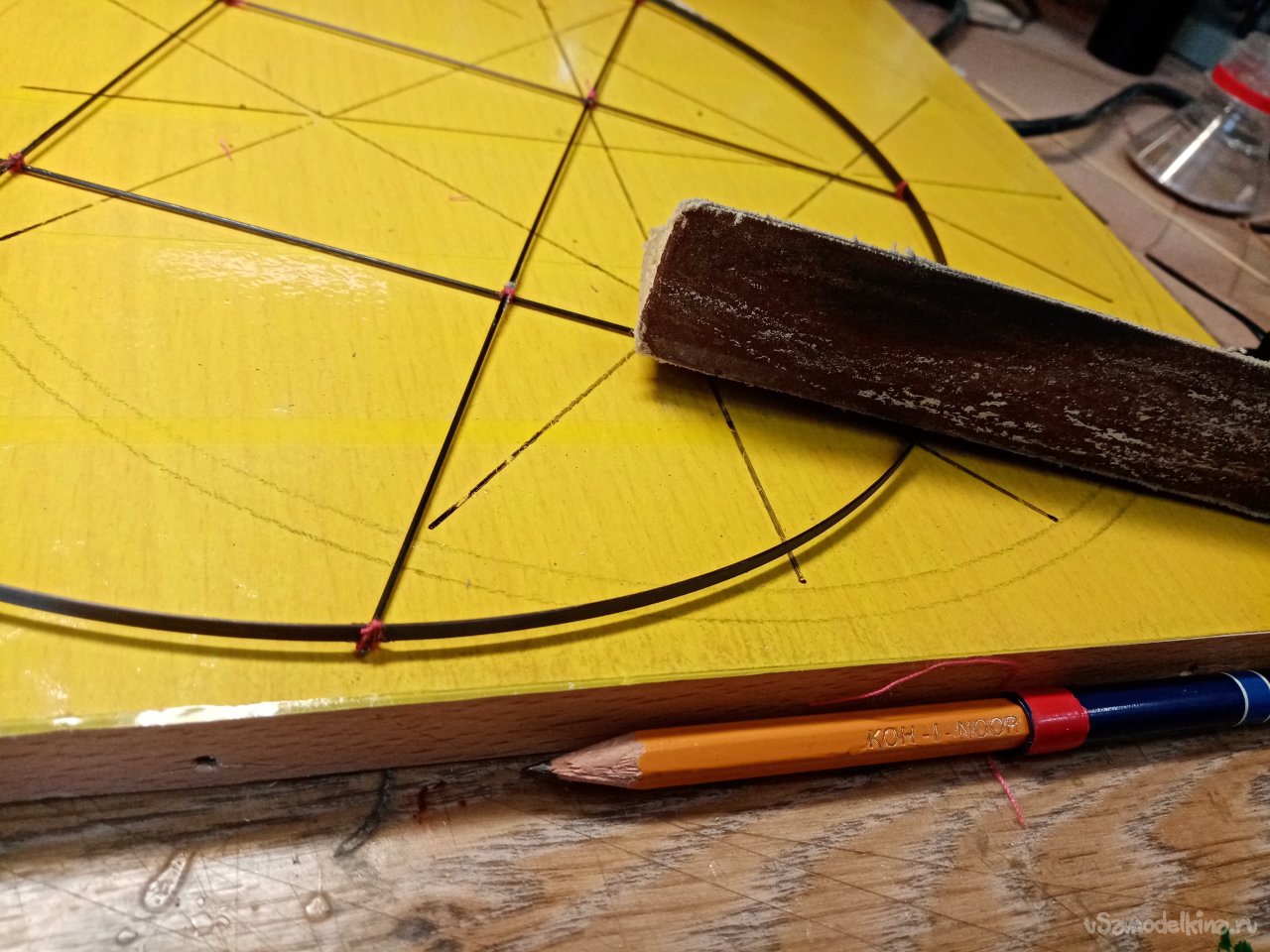

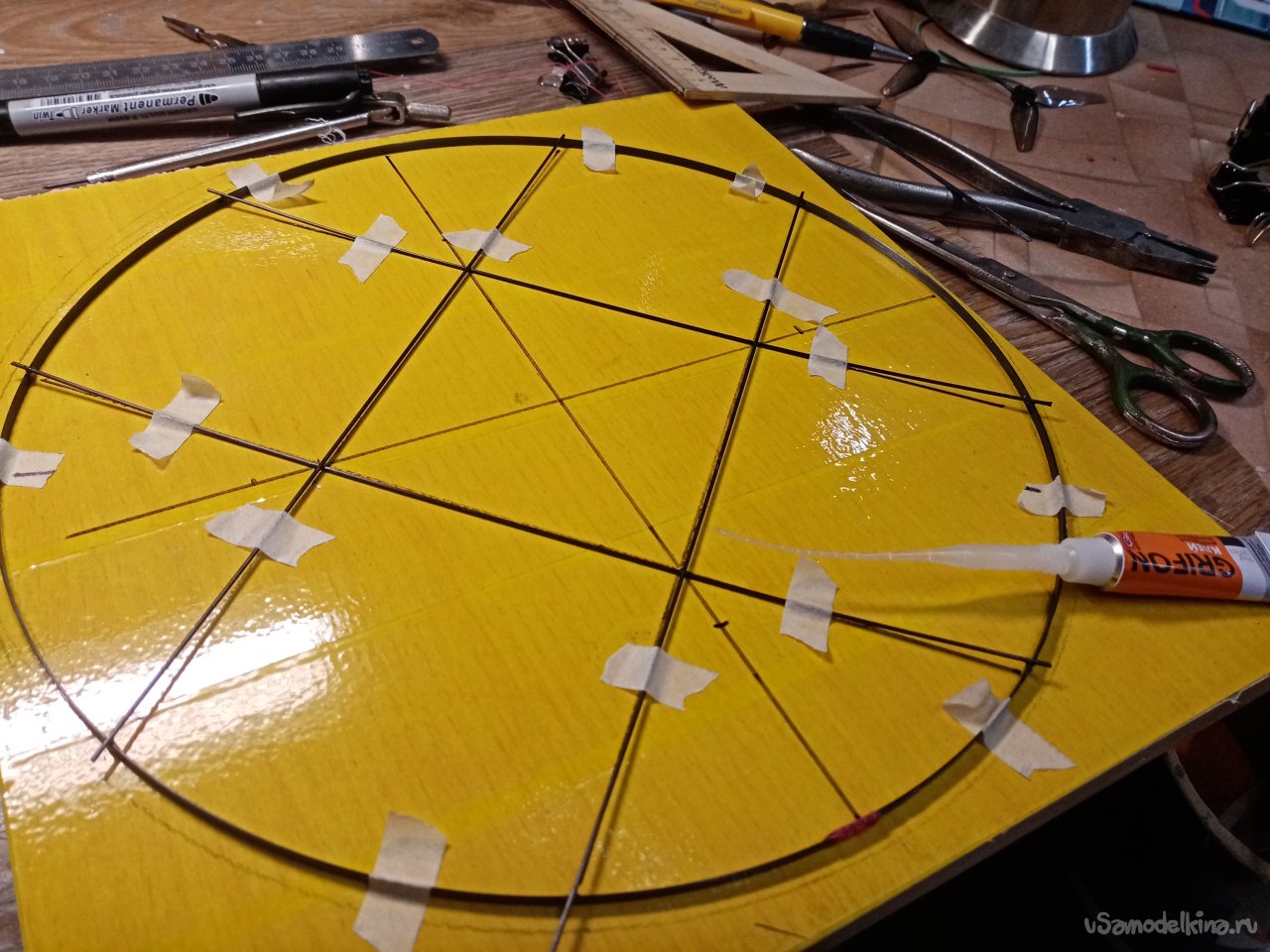

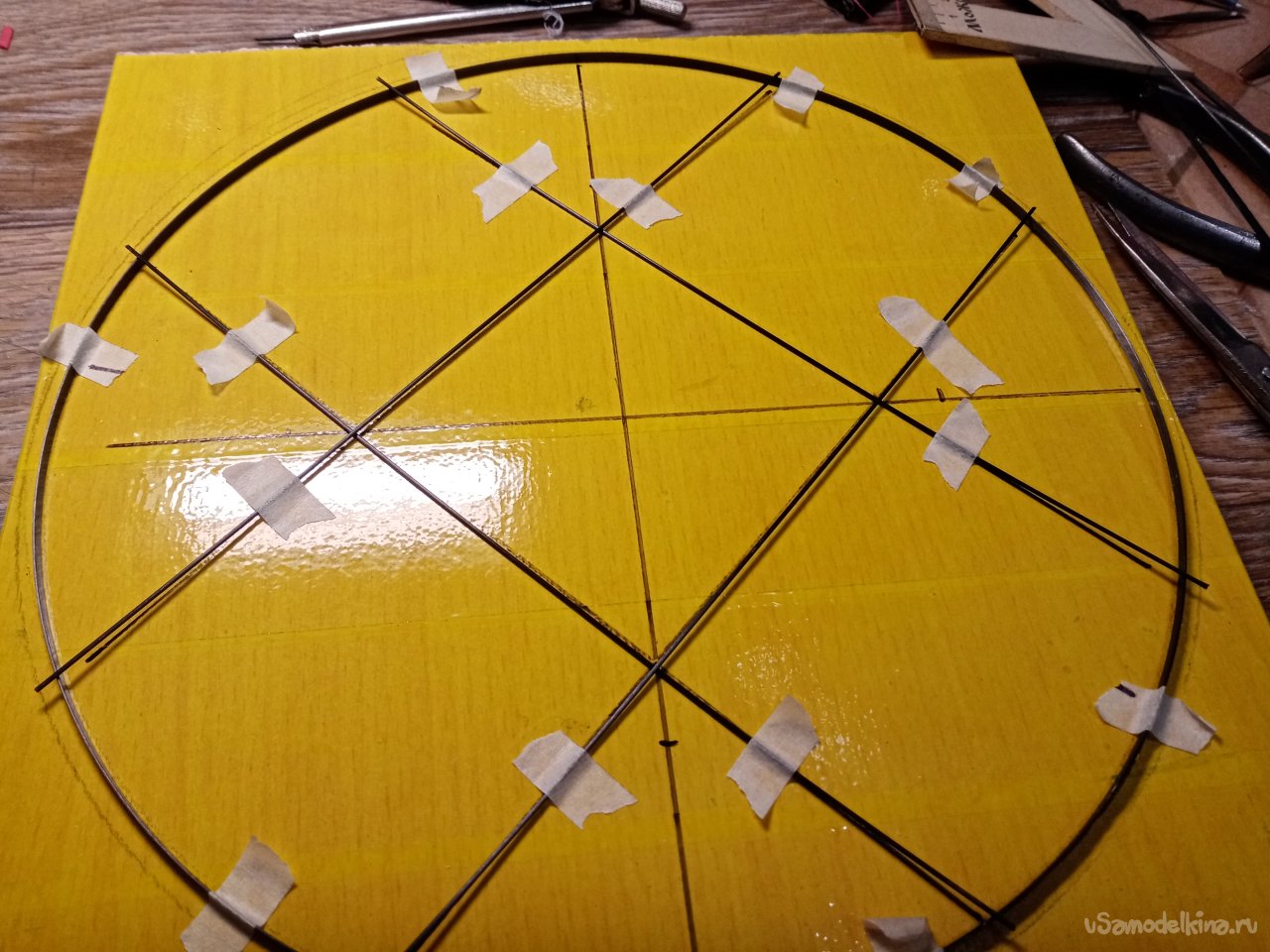

Закрепляю кольцо на стапеле и устанавливаю поперечные силовые прутики. В процессе работы все элементы фиксирую малярным скотчем.

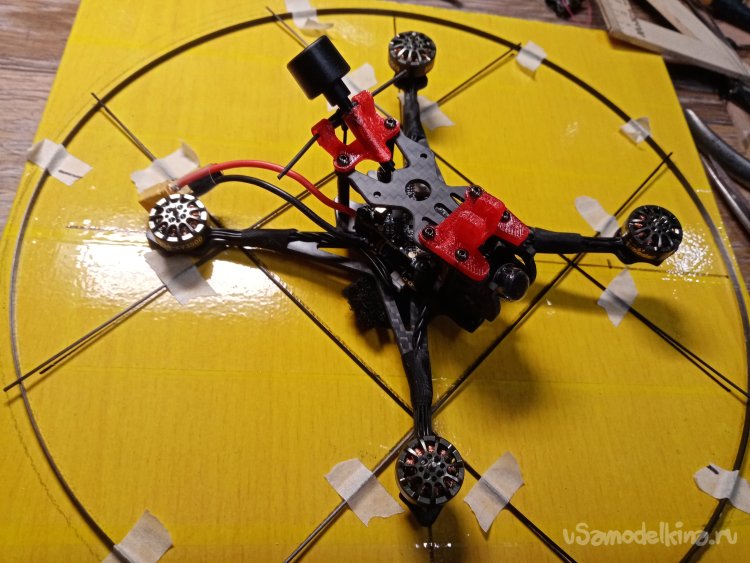

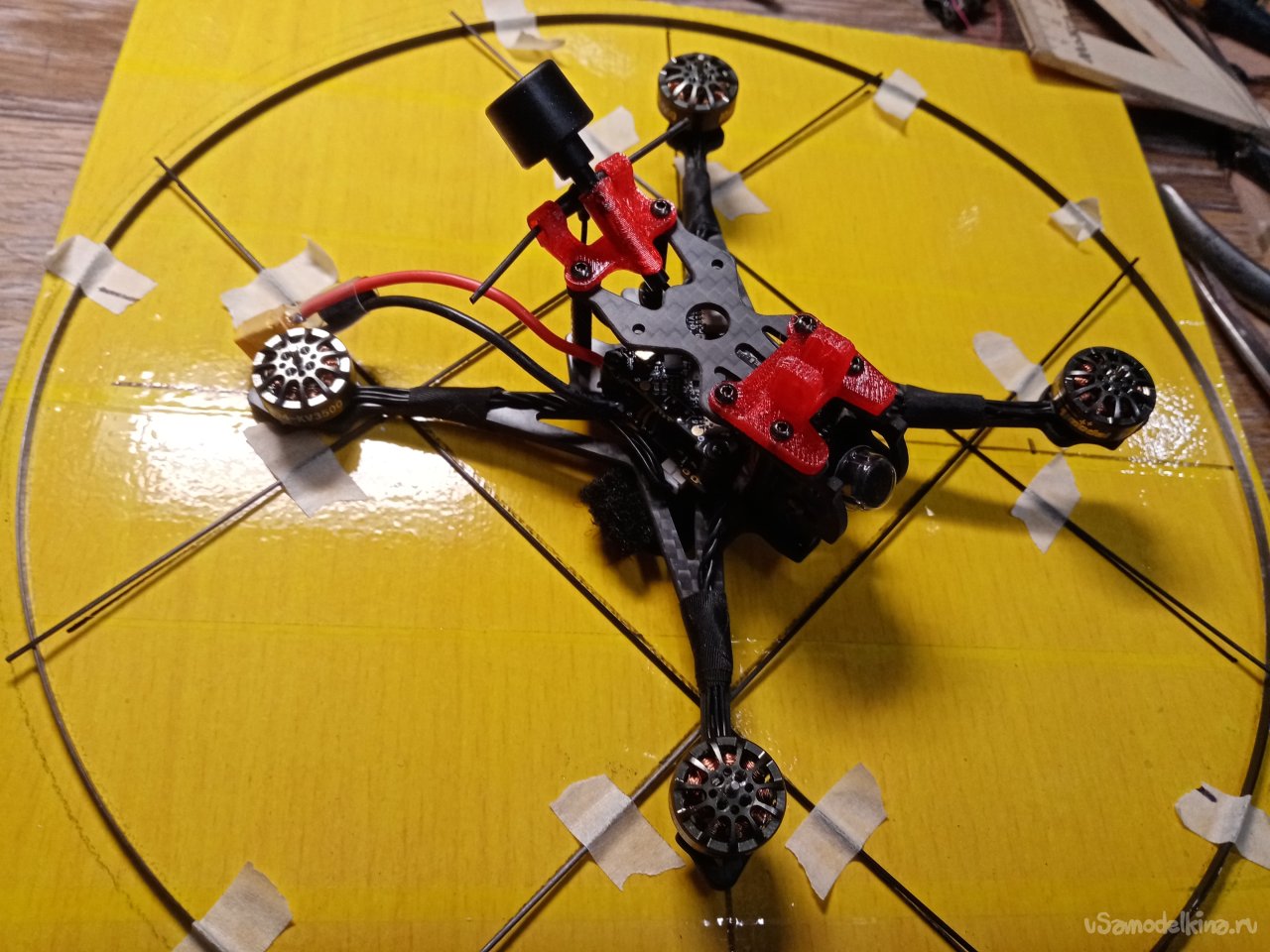

Еще раз примеряю раму аппарата в ограждению. Для контроля положения лучей с моторами и перекрестья усиления круга.

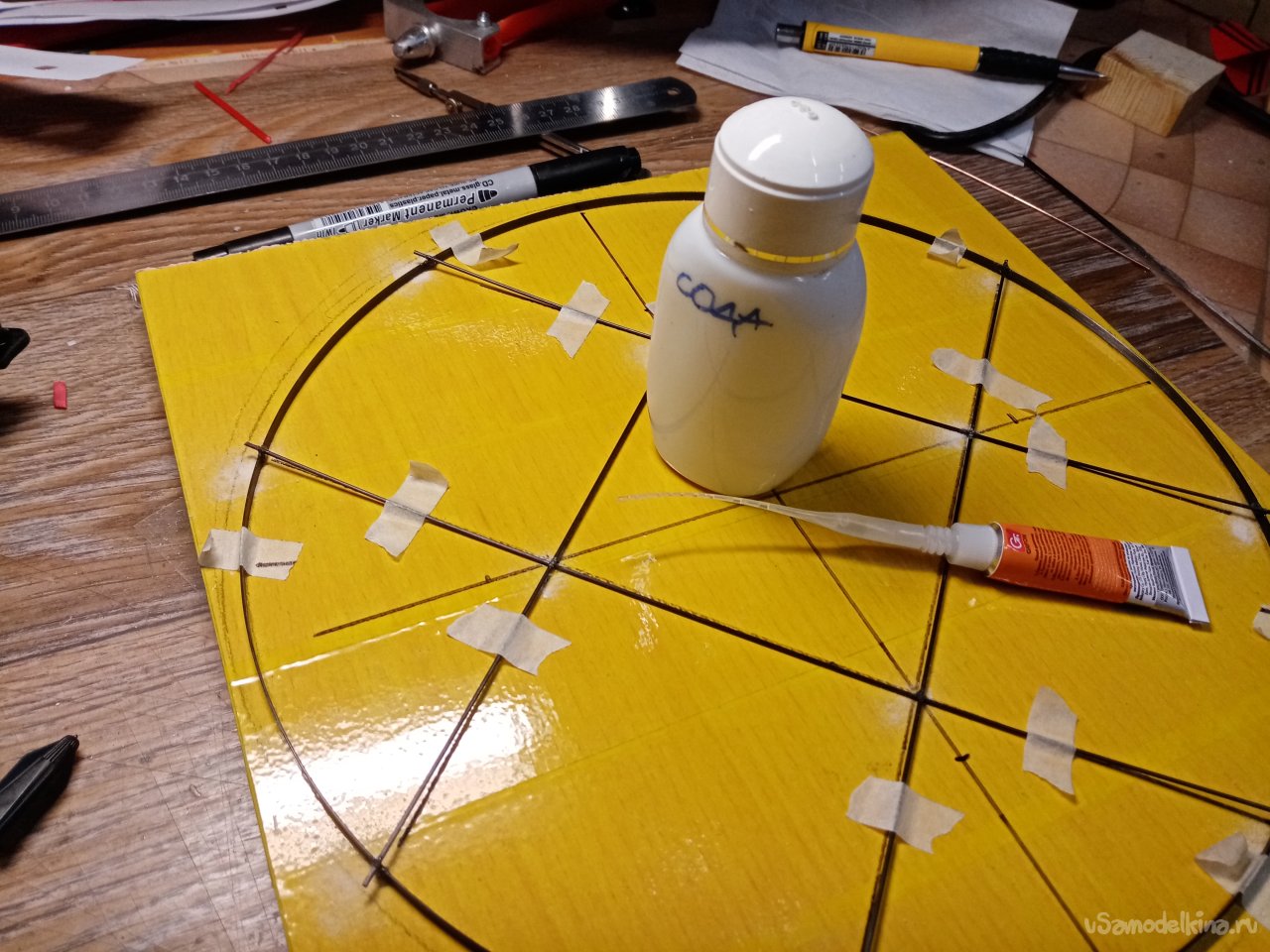

Все подошло хорошо. Проливаю соединения клеем, для прочности присыпаю содой.

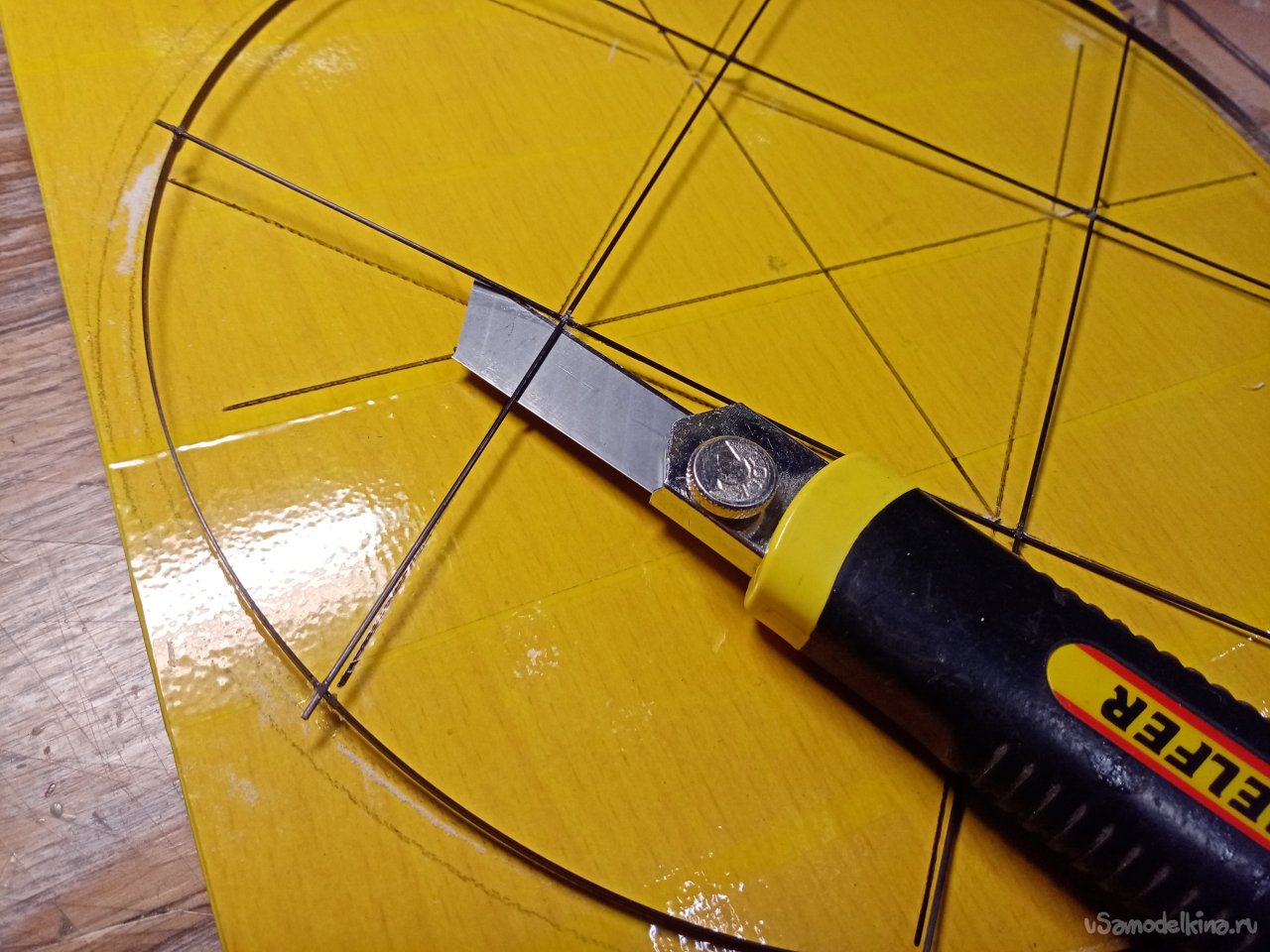

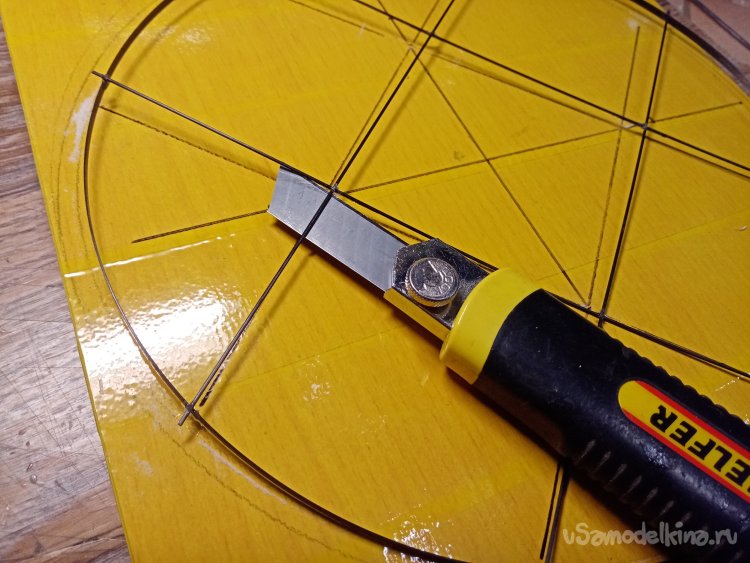

После застывания аккуратно, лезвием ножа отделяю конструкцию от стапеля.

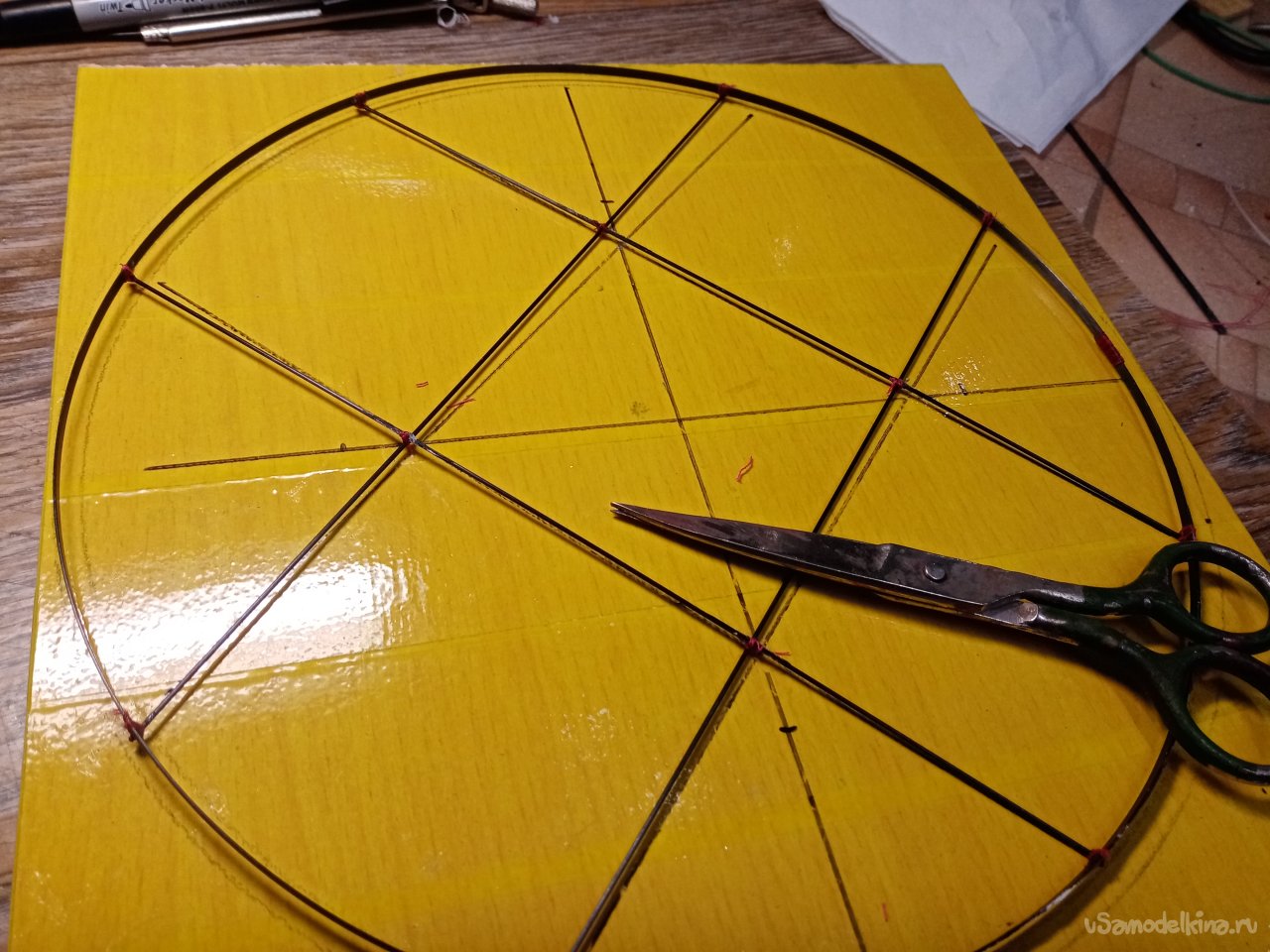

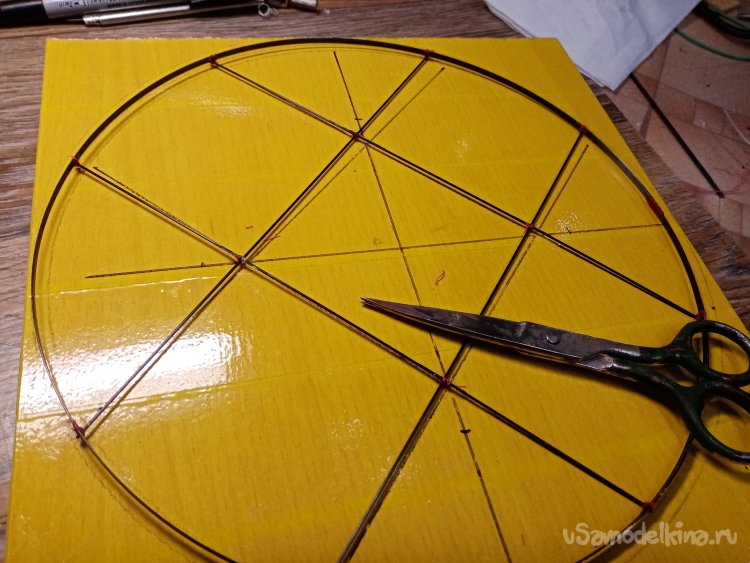

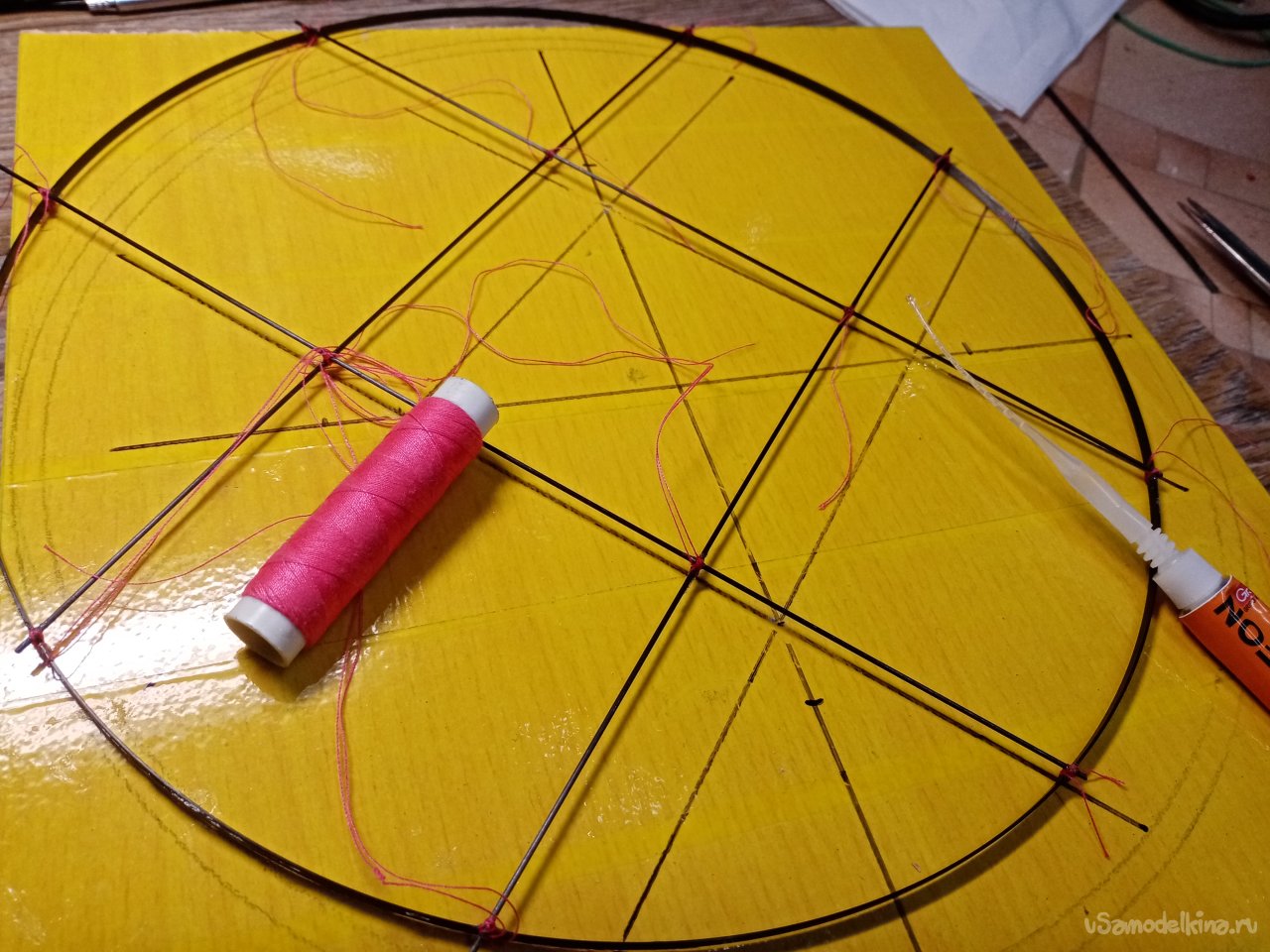

Места пересечения элементов конструкции проматываю нитками. Которые заливаю циакрином. Лишние ниточки обрезаю ножницами.
Но есть тонкость.

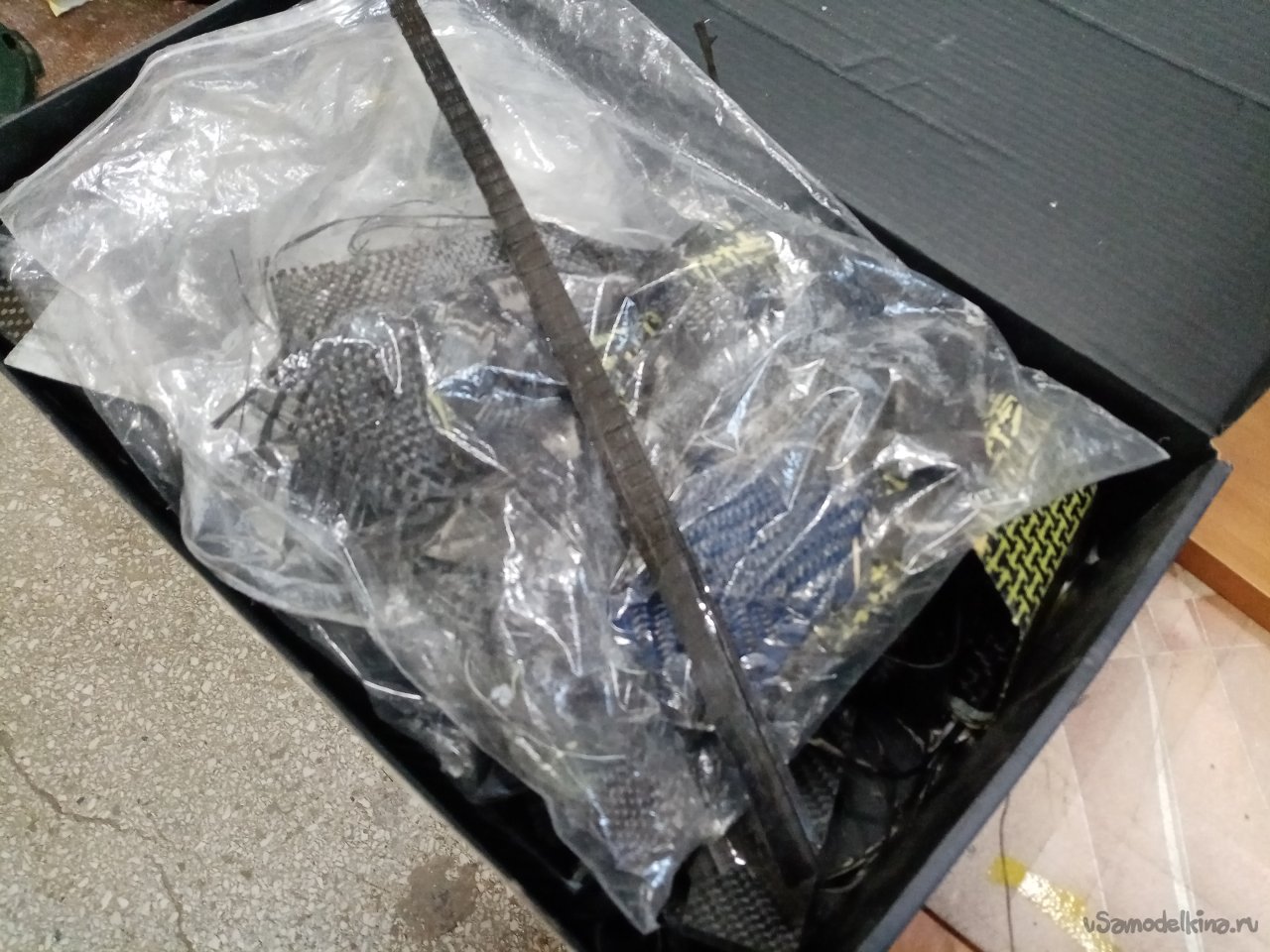

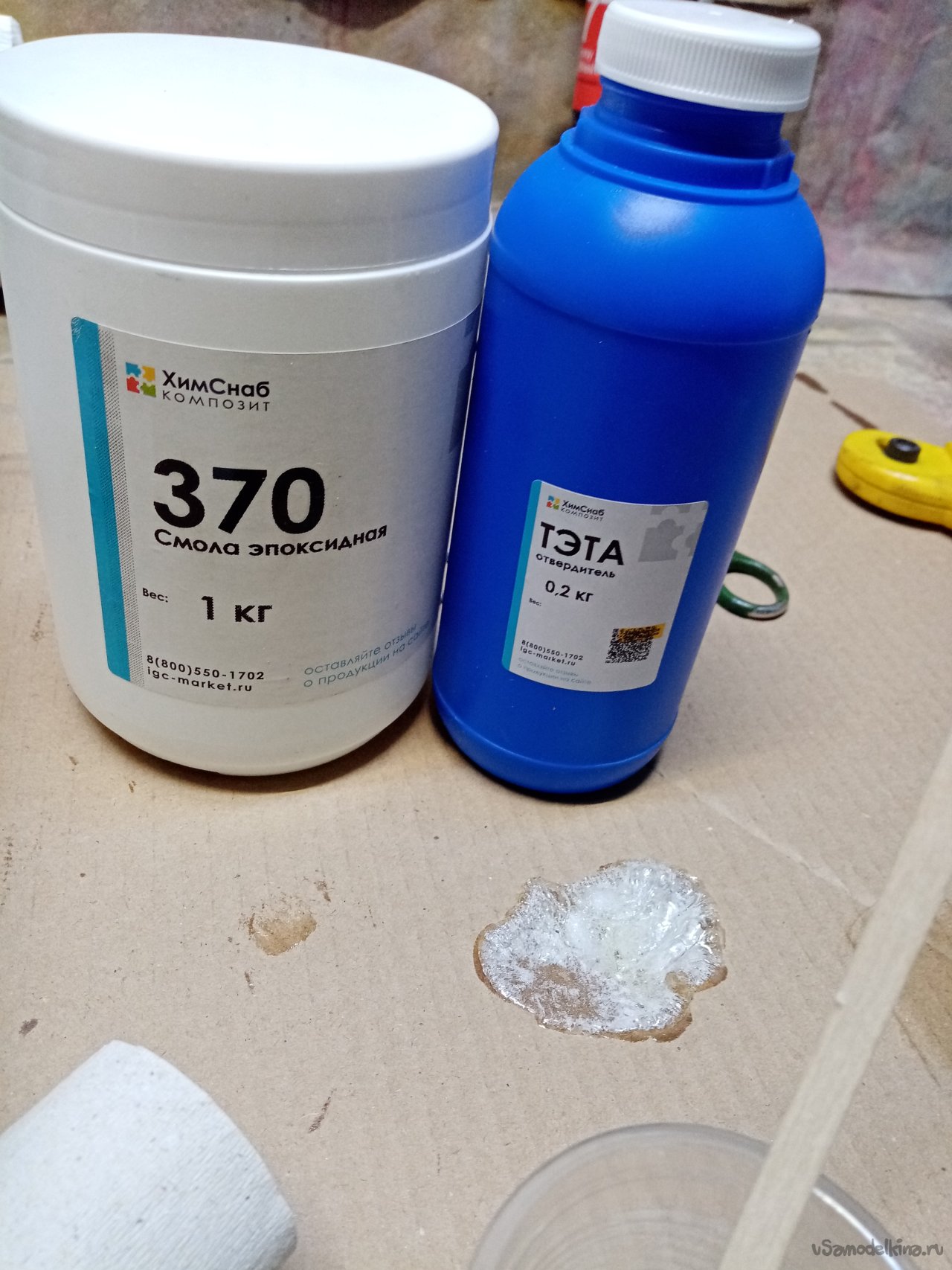

Угольная планка слишком узкая, хотя она точно прикрывает плоскость вращения винта, мне нужна гарантия. Поэтому в местах вращения винтов установлю дополнительные элементы. При помощи эпоксидной смолы и кусочка углеткани изготовил пластину. Эпоксидной смолы замешал ровно 5 грамм, для этой цели вполне подойдет баночка от сливок. Поскольку такое малое количество замеса нужно тщательно взвесить применяю точные ювелирные весы с делением в 001грамм.

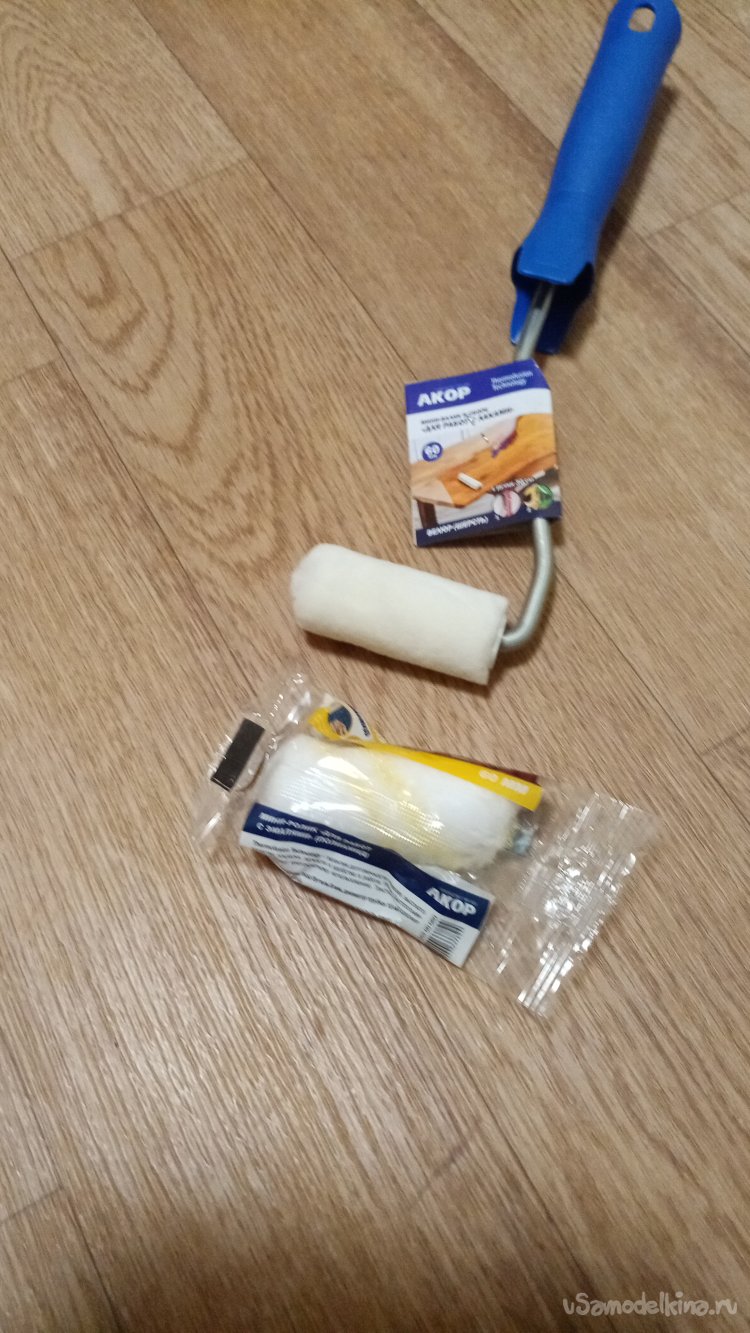

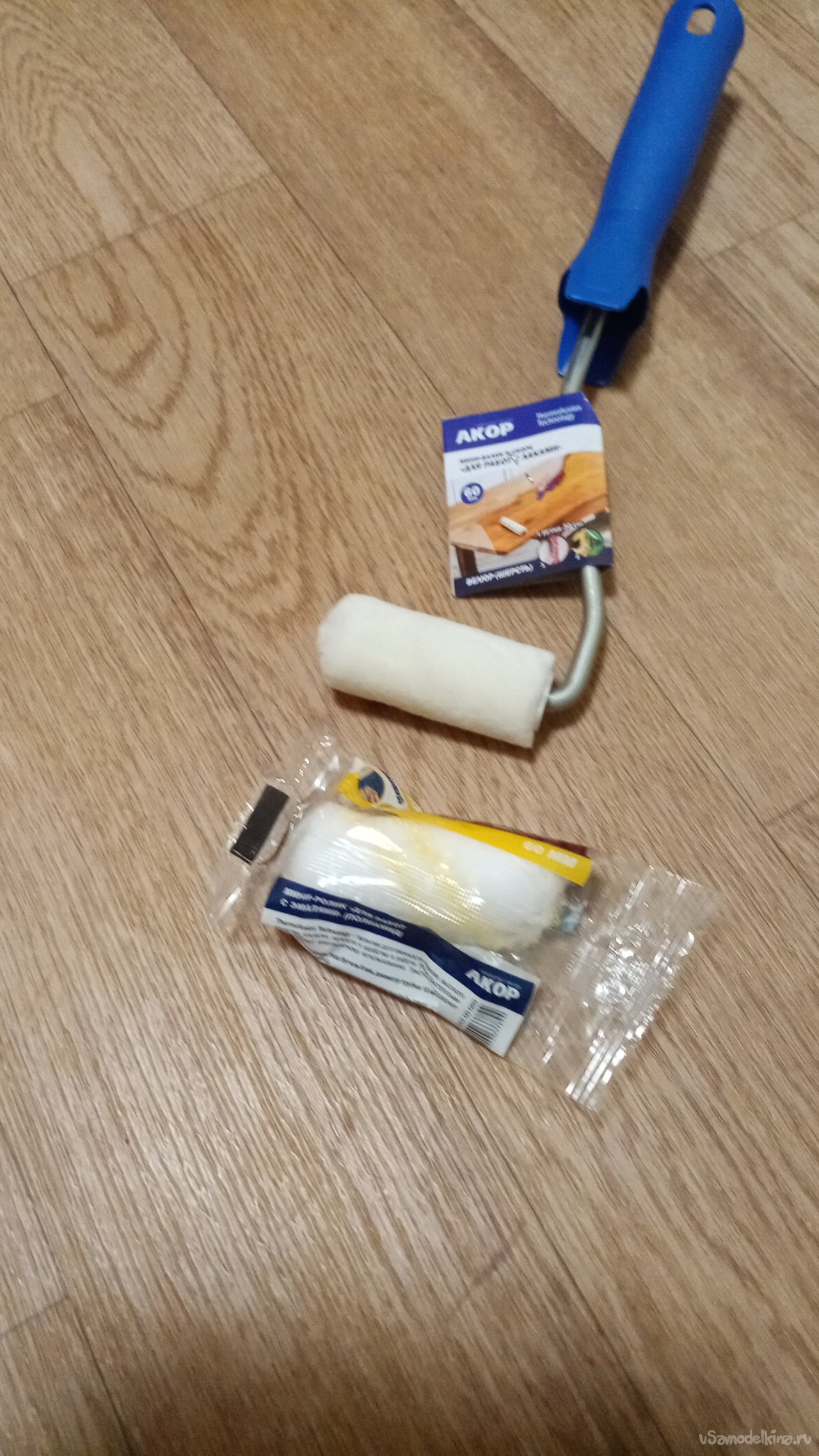

Кусочек углеткани расправляю на пленке и прокатываю маленьким валиком со смолой. Затем второй слой, поскольку весом в 80 грамм, достаточно тонкая. Затем бутерброд накрываю вторым куском пленки и все помещаю между двух пластин мебельного щита. Прижимаю грузами и на второй день готова пластина для организации дополнительной защиты.

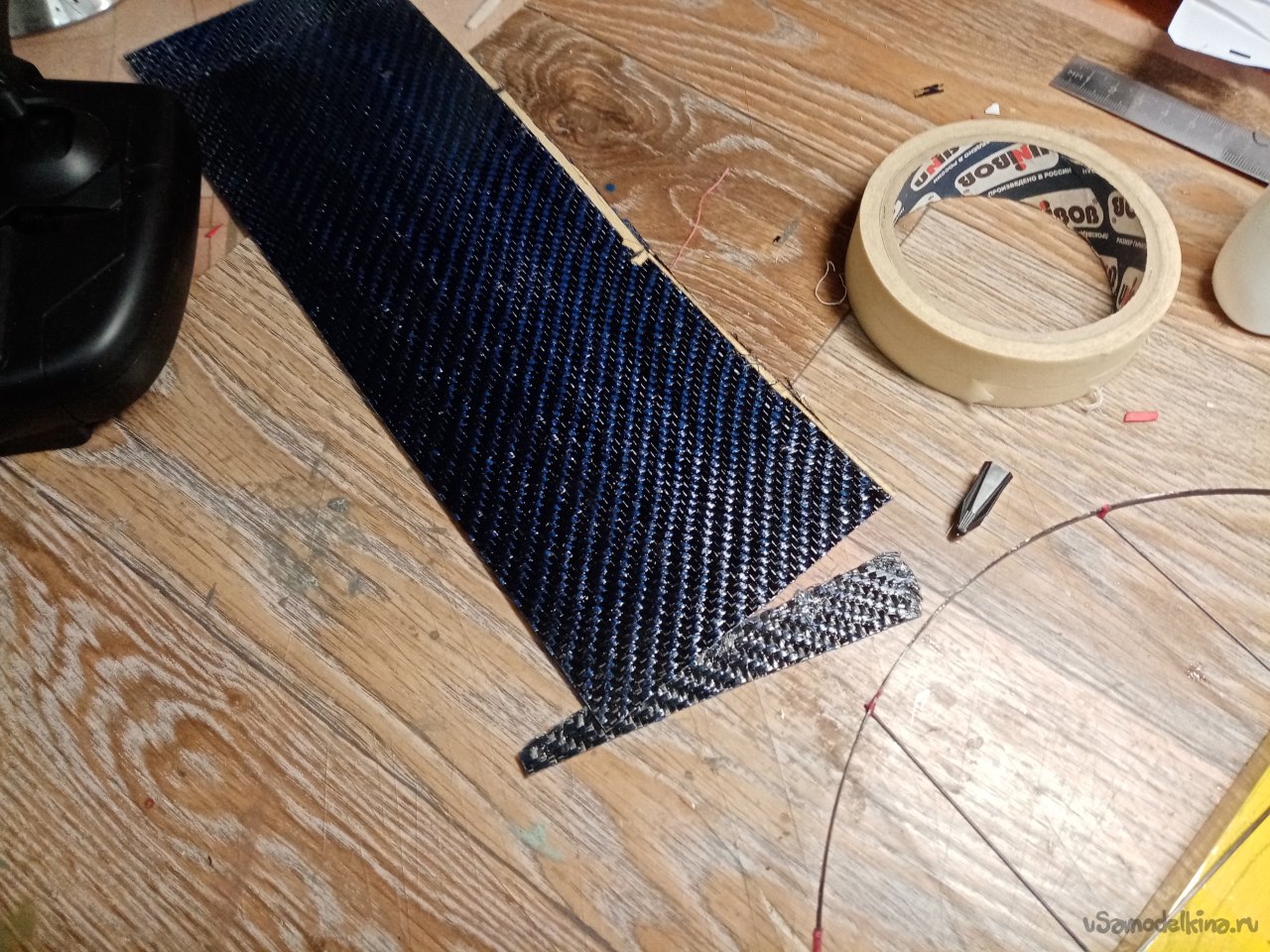

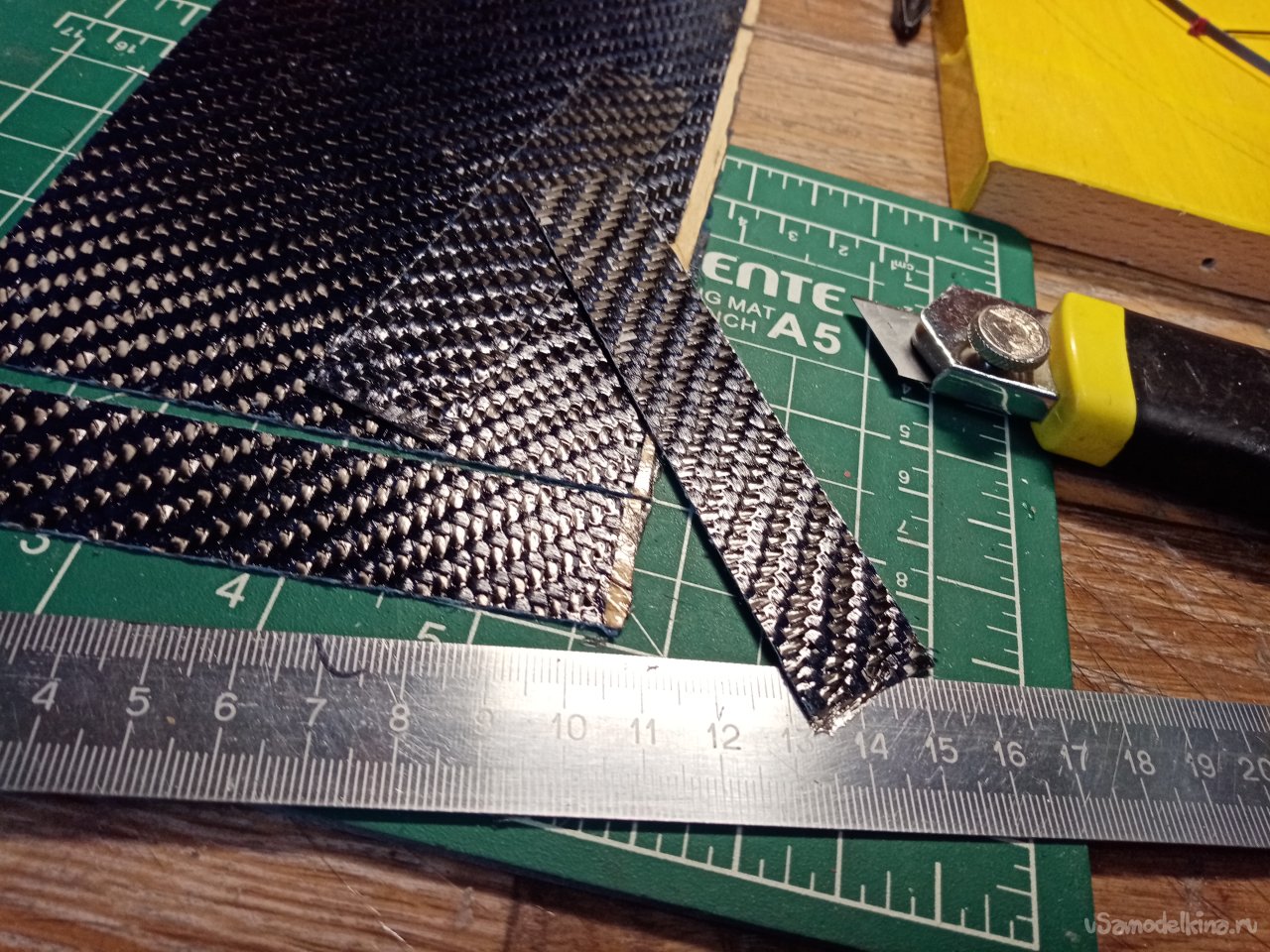

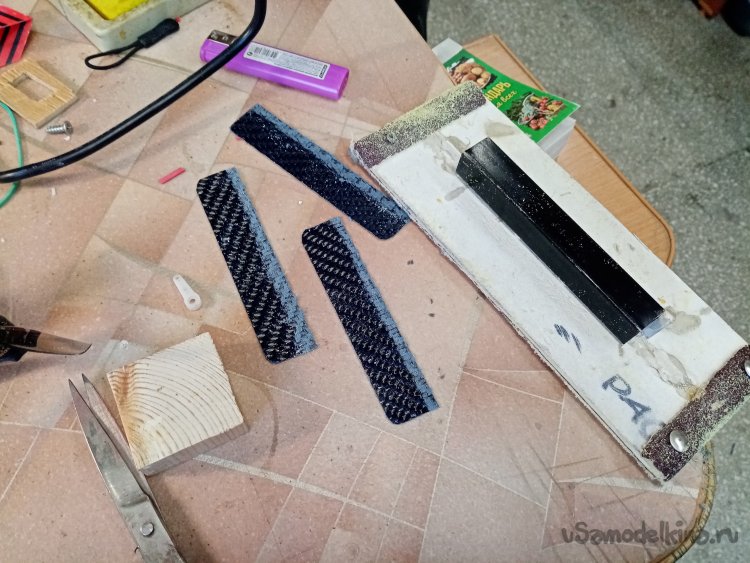

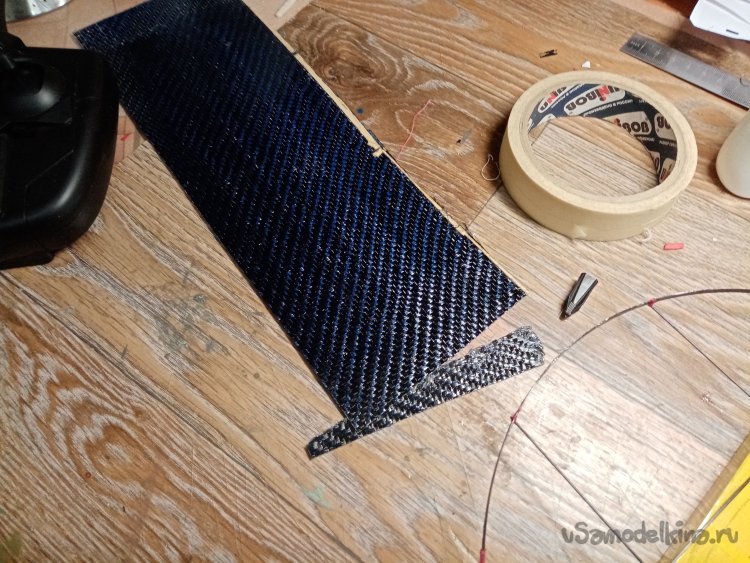

От пластинки отрезаю полоску нужной ширины.

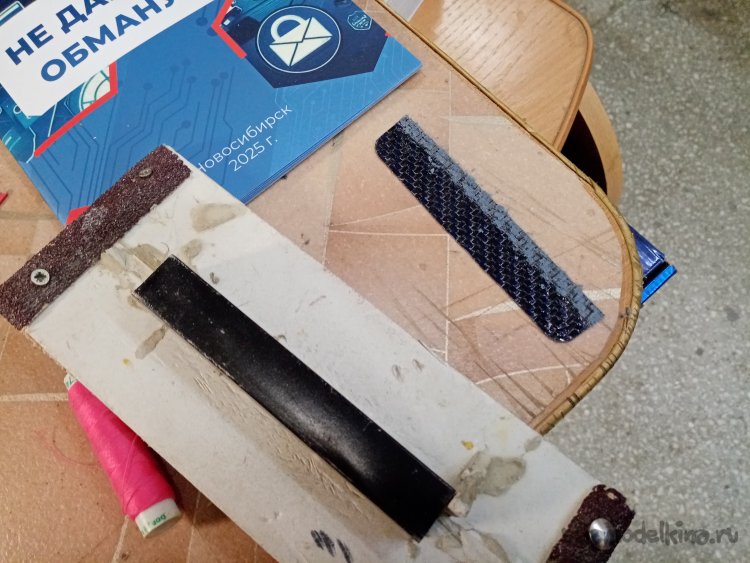

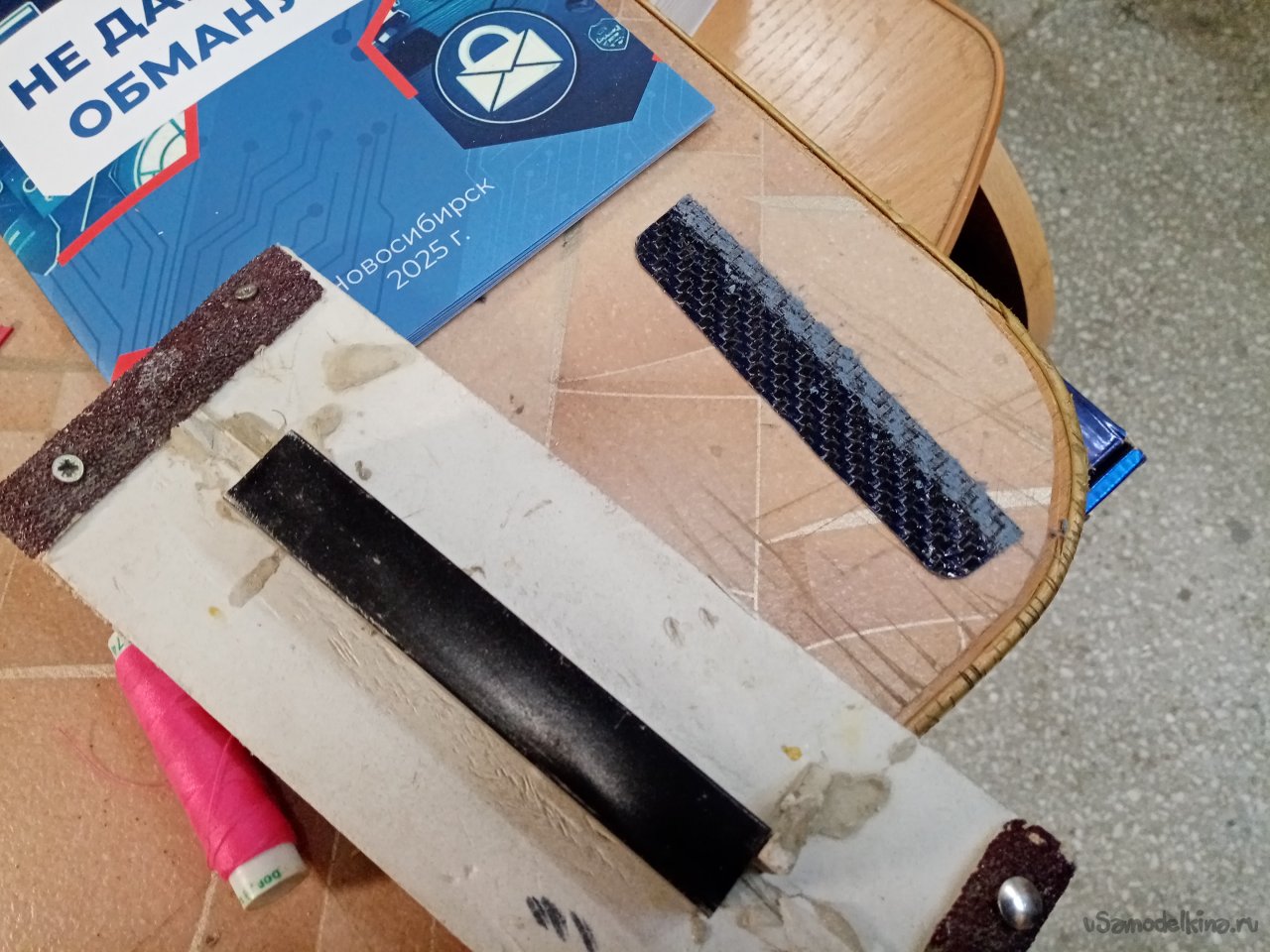

Для лучшей адгезии клея немного протираю кончик угля шкуркой.

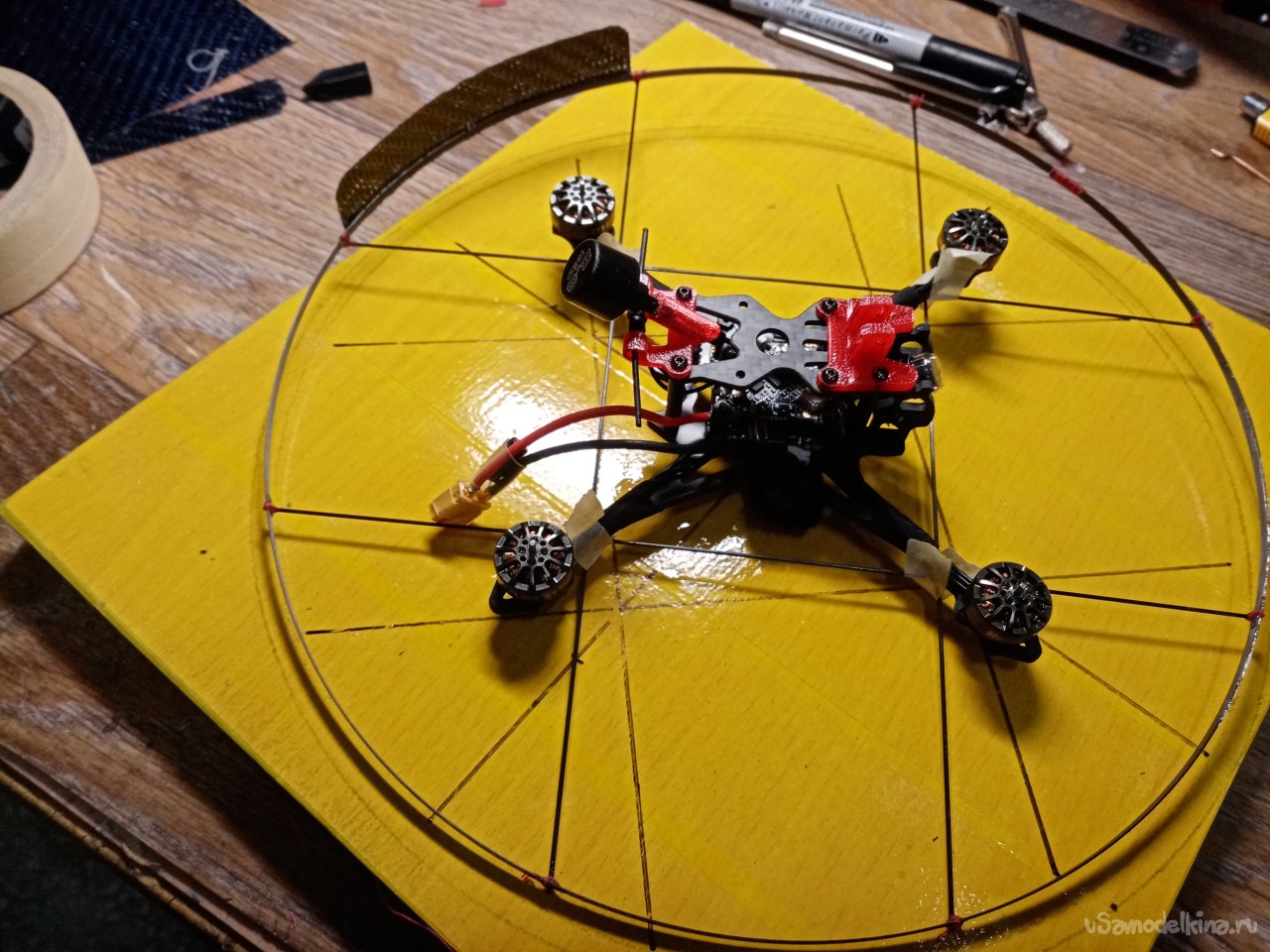

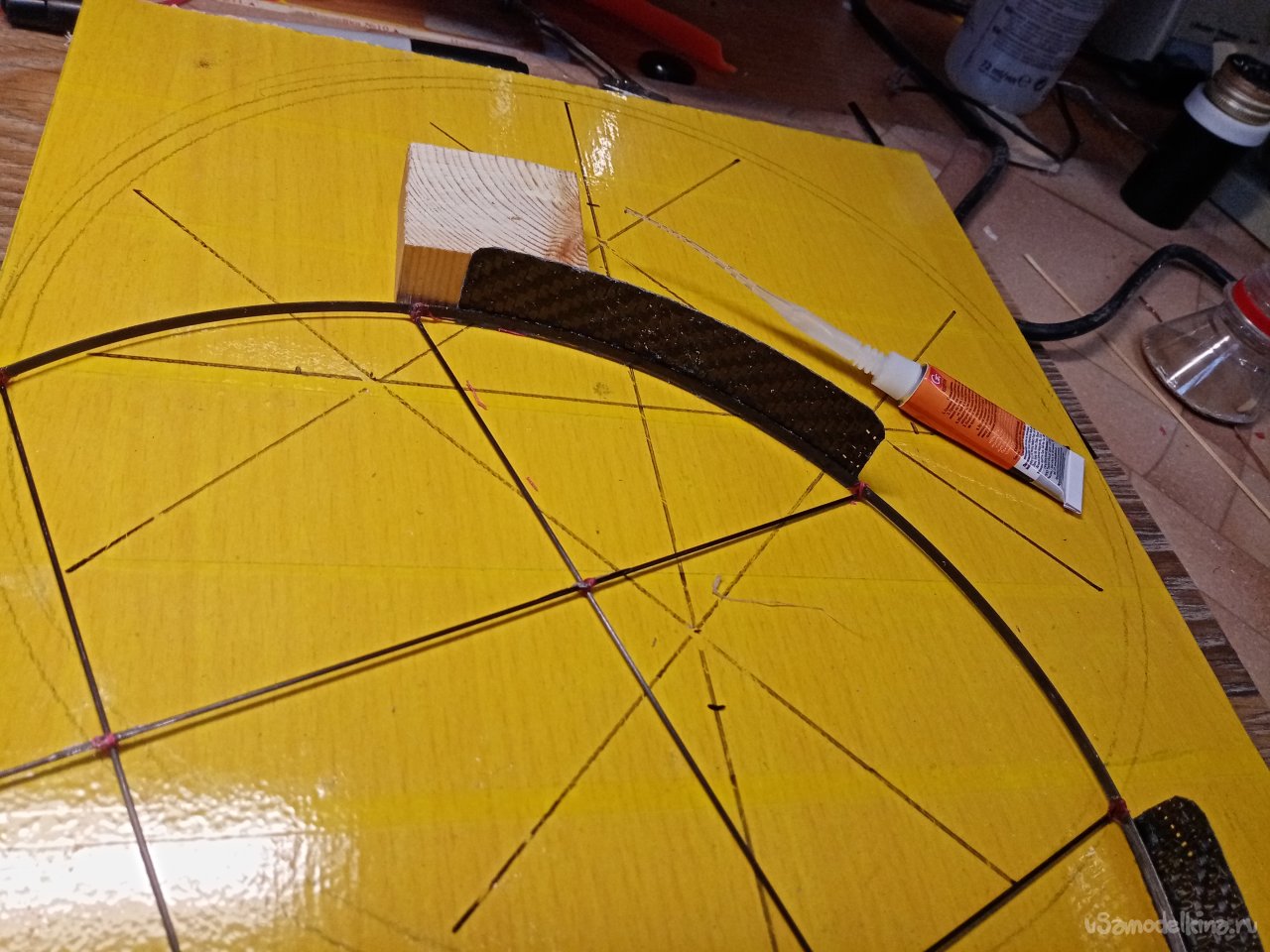

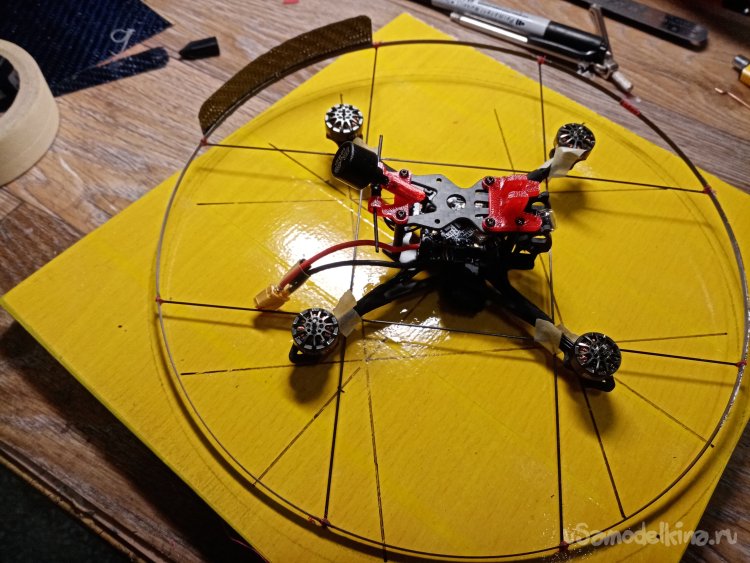

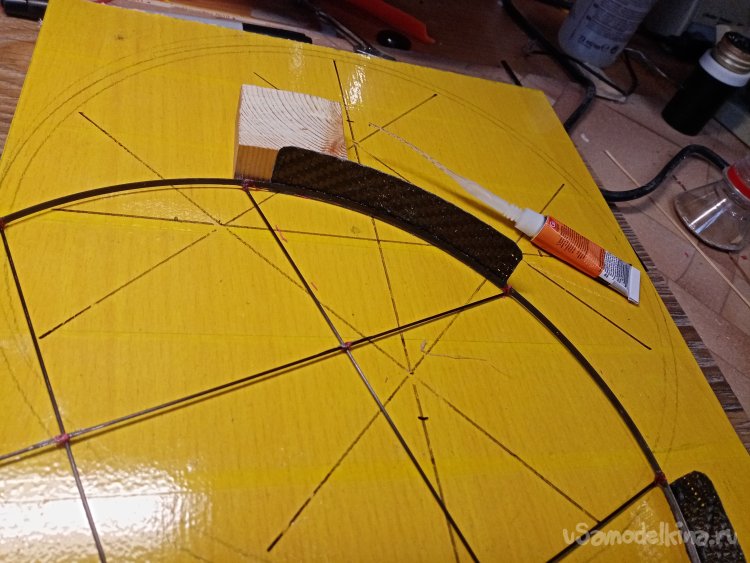

Приклеиваю одну пробную пластину к ободу защиты на циакрин. Примеряю по месту. Площадь значительно увеличилась.

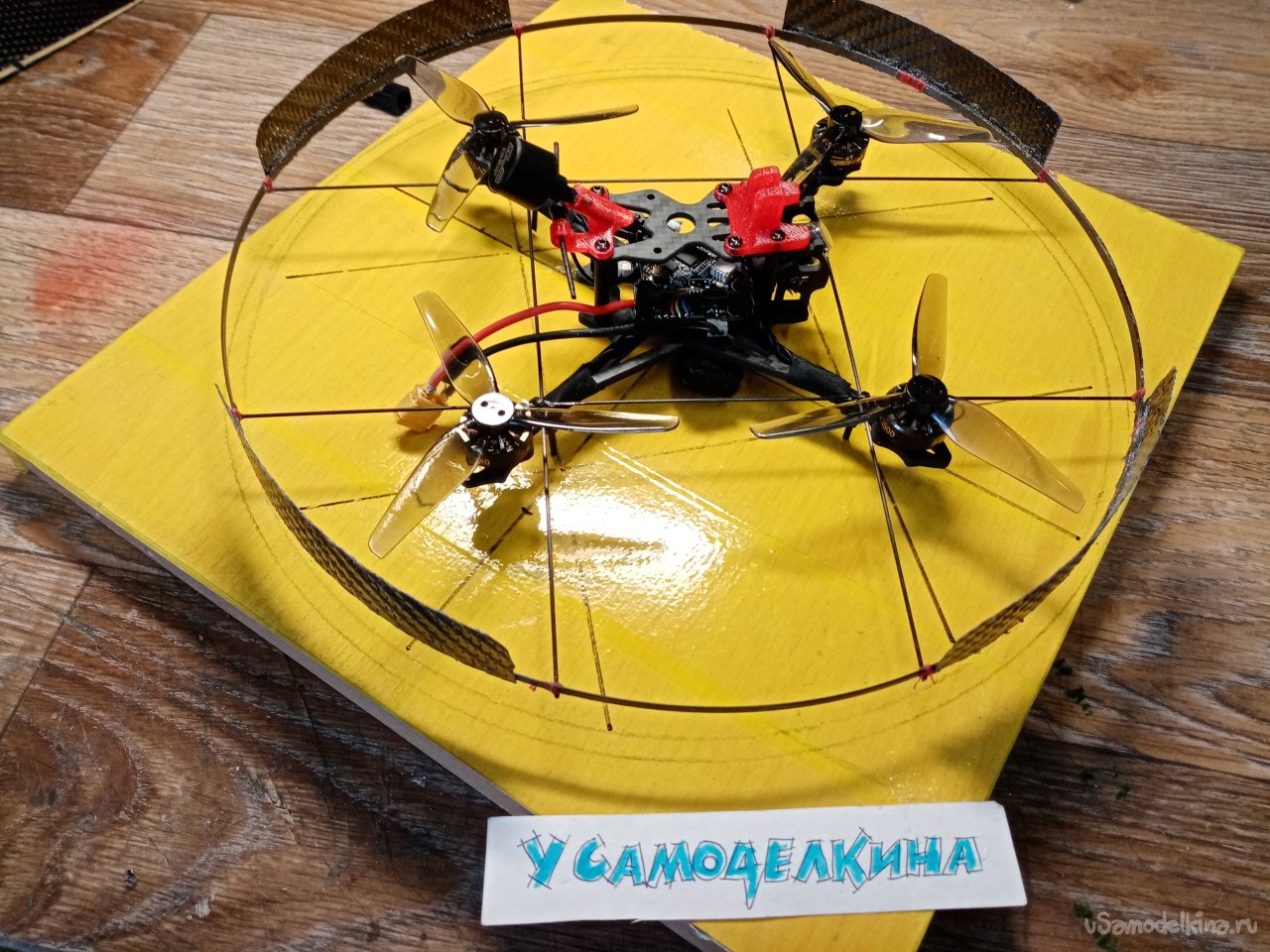

Можно устанавливать и другие защитные элементы. Немного протираю шкуркой места крепления на ободе. И устанавливаю се по месту.

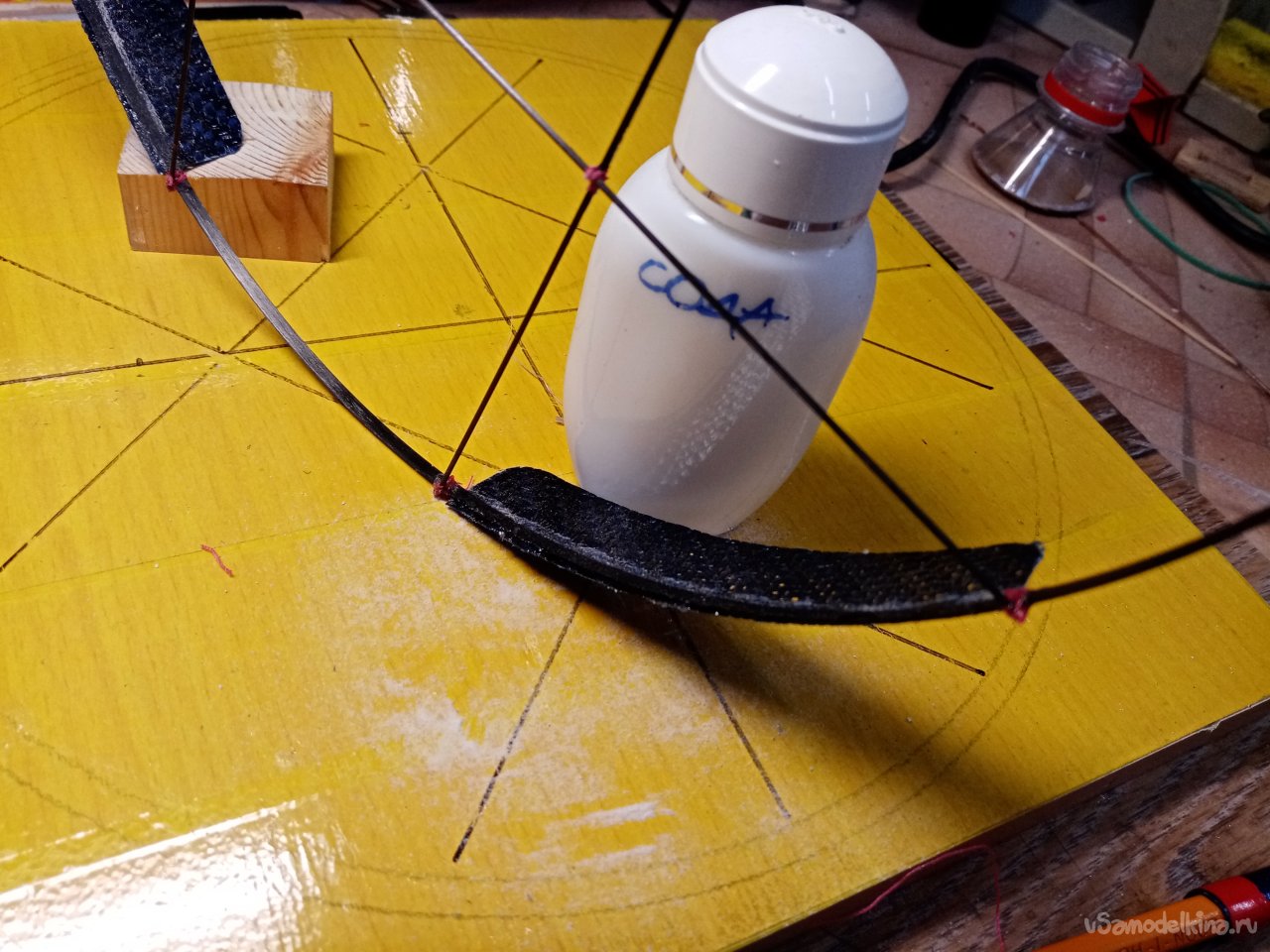

Для прочности проливаю соединения клеем и присыпаю содой.

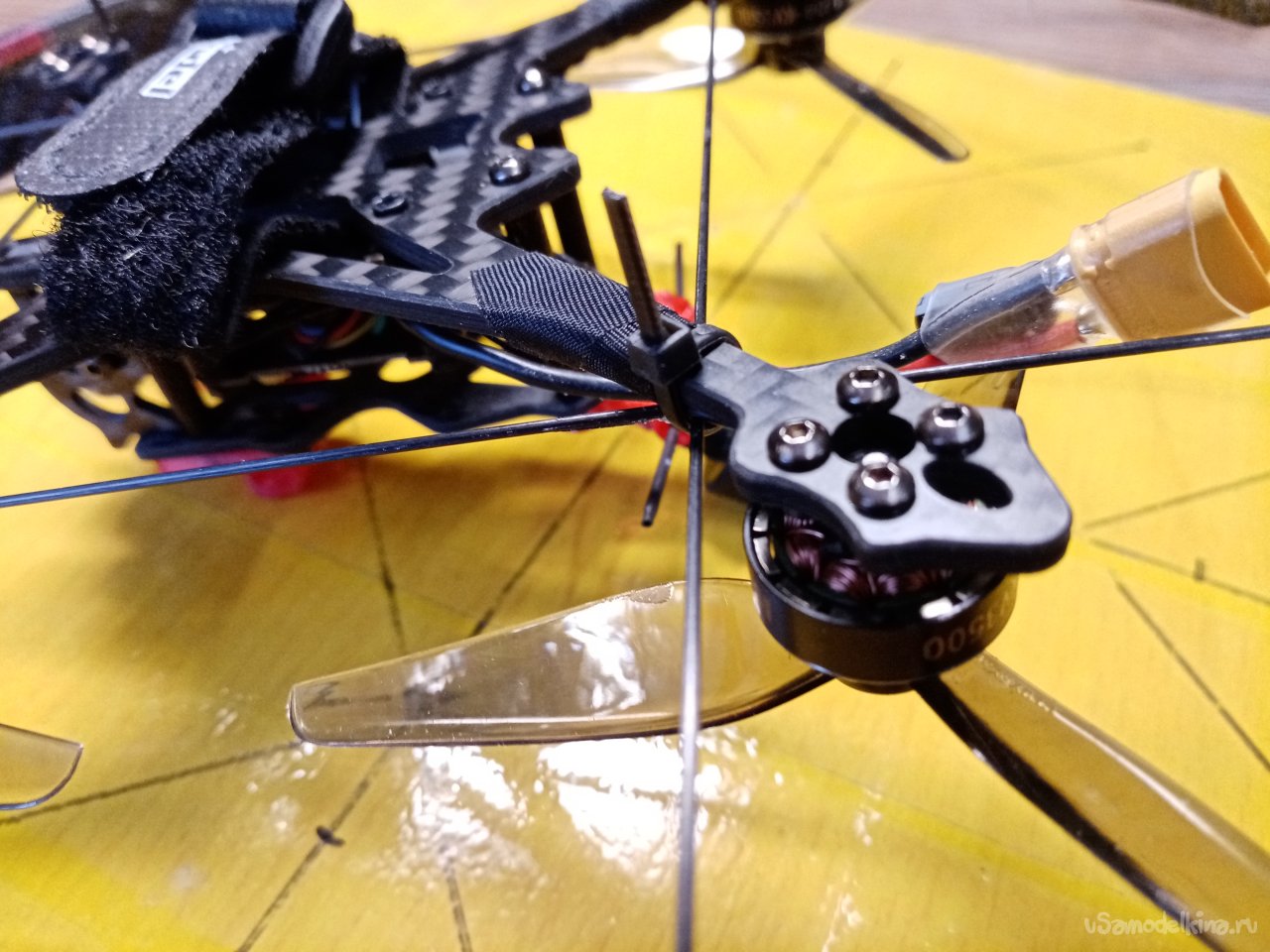

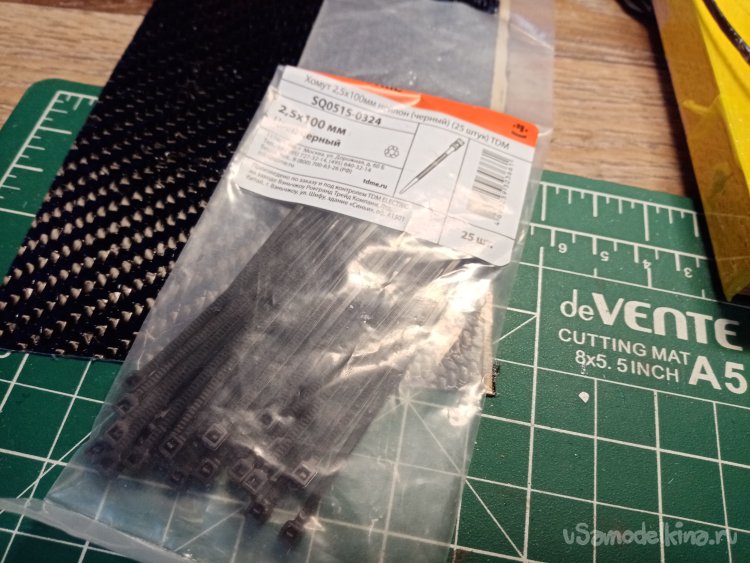

Защиту закрепляю на лучах аппарата при помощи маленьких стяжек. Такой вариант позволит легко снимать и устанавливать конструкцию. Причем соединение достаточно прочное.

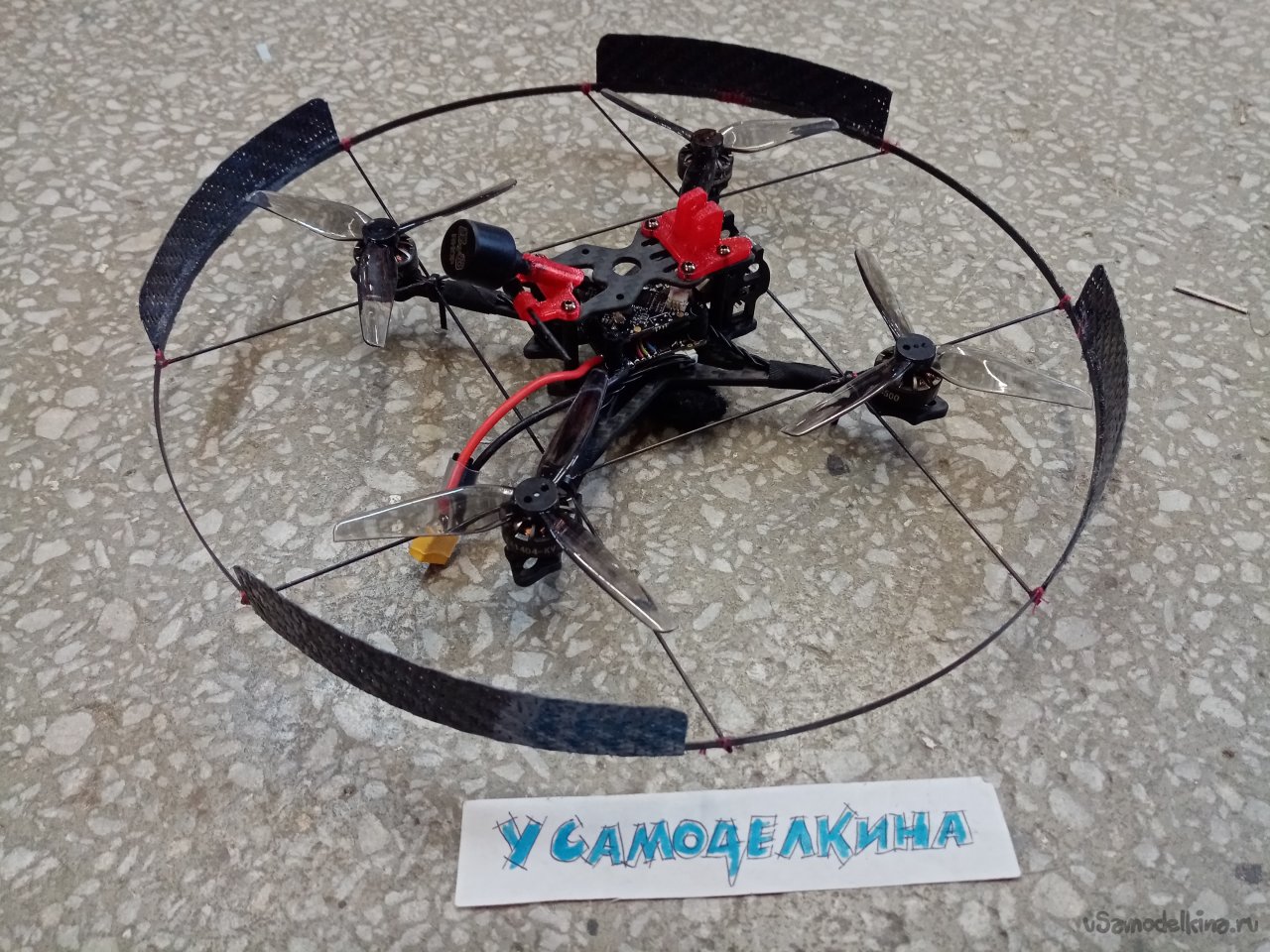

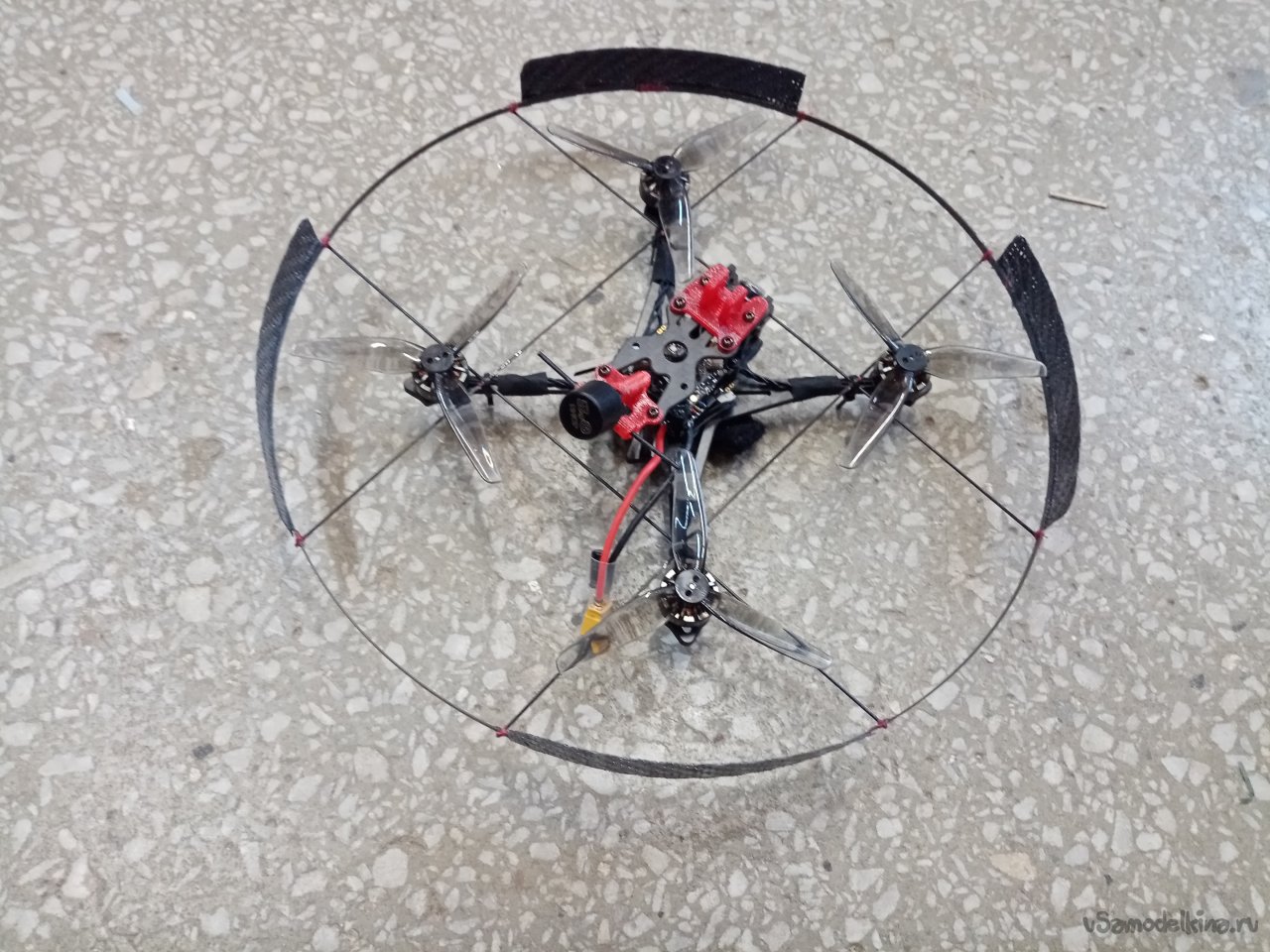

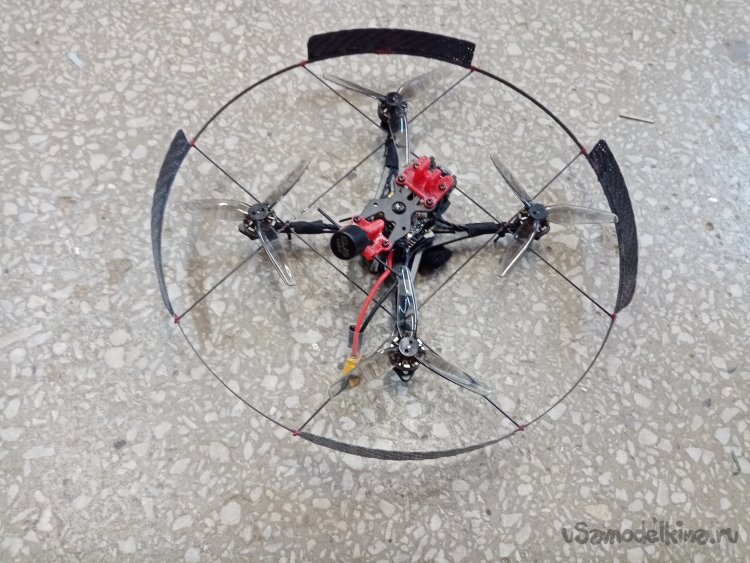

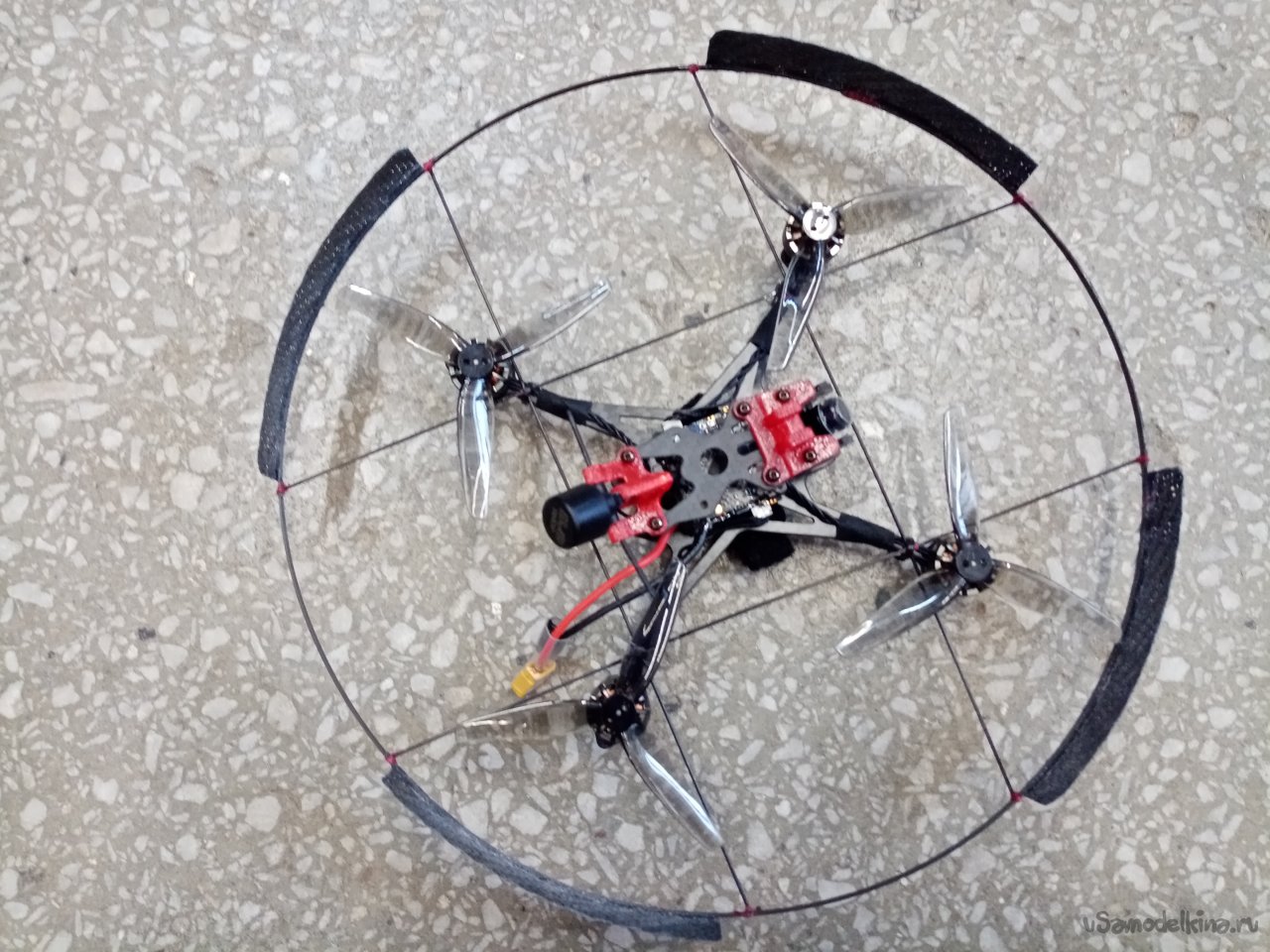

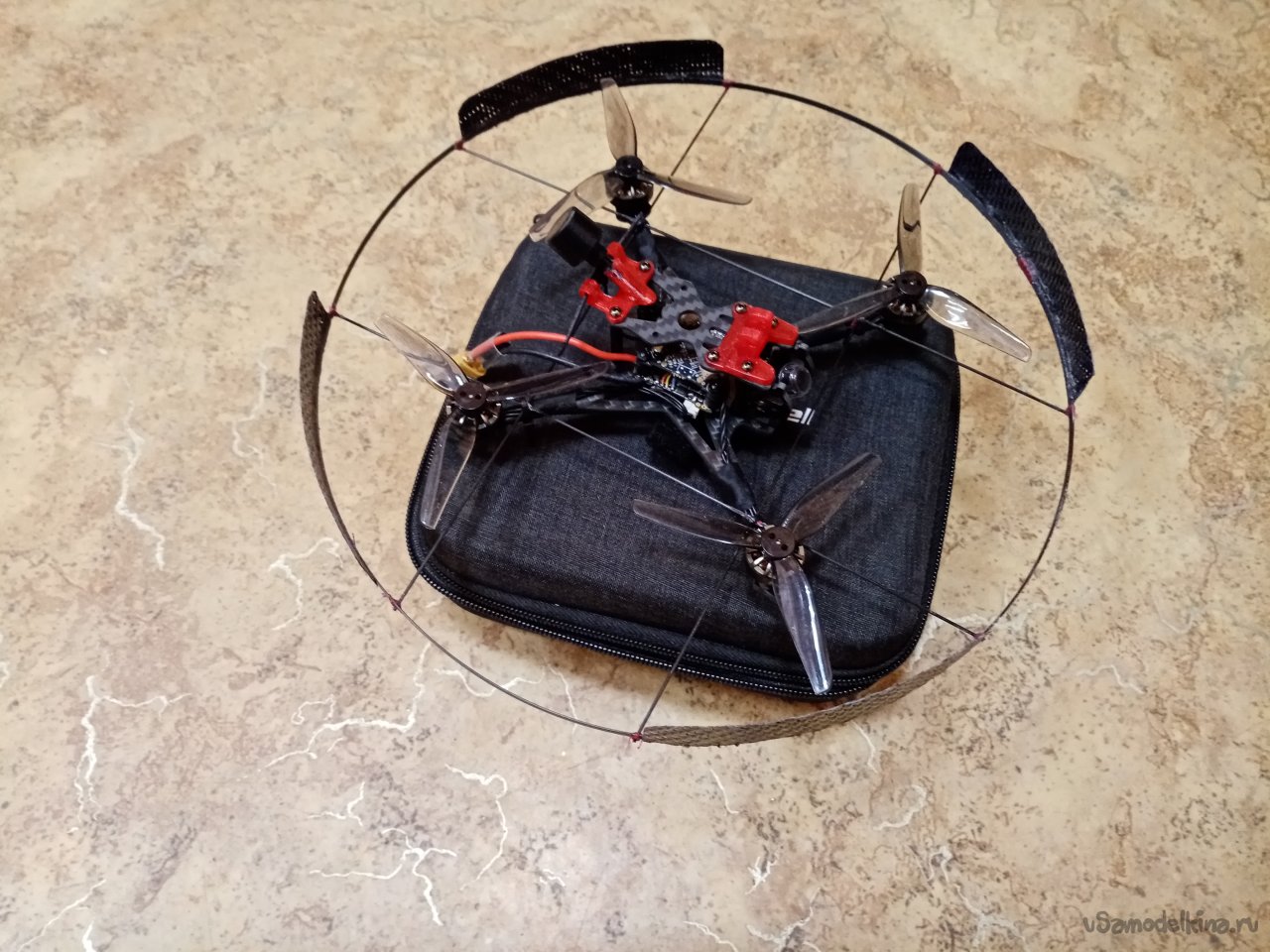

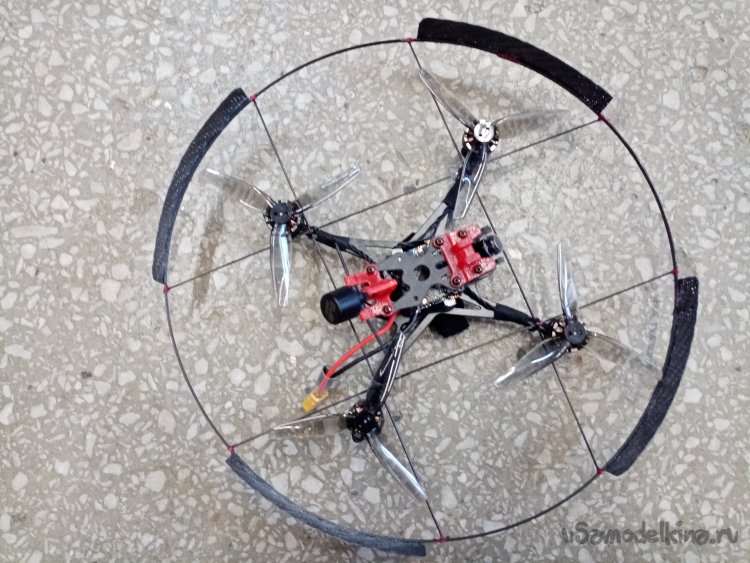

И что мы имеем в результате.
Провели испытания в полете, постукались о шкафы и стены в моделке. Защита хорошо держит удары и немного амортизирует. При известном мастерстве пилота можно продолжать полет после столкновения.
