Делаем портативный магнитофон

Делаем портативный магнитофон

Предлагаем вашему вниманию обзор по изготовлению портативного бюджетного магнитофона, который можно будет использовать во время походов.

Предлагаем ознакомиться с авторским видеороликом

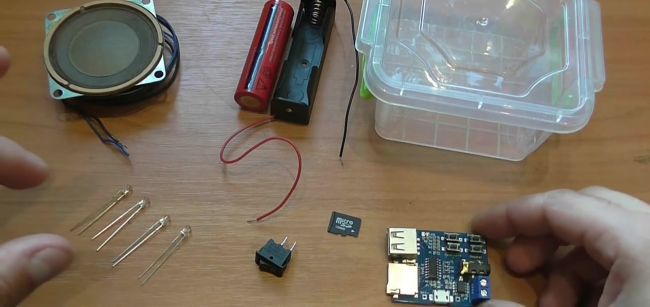

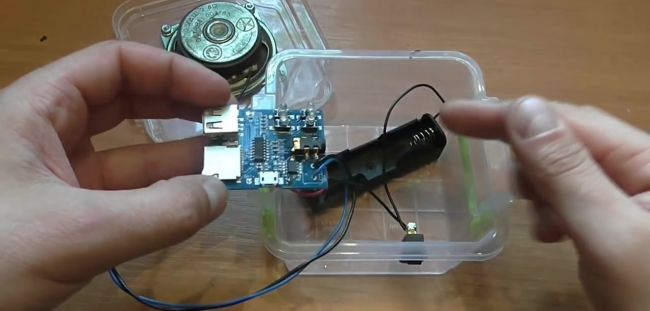

Итак, нам понадобится:
- специальная плата;
- карта памяти microSD;
- аккумуляторная батарейка;
- динамик мощностью до 3 ватт;
- пластиковая емкость в качестве корпуса;
- маркер.

Делаем портативный магнитофон

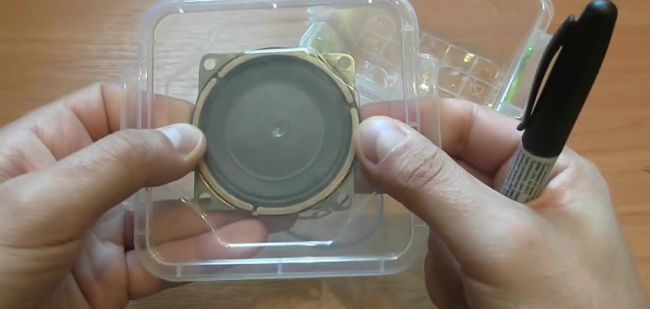

Первым делом нужно перевести круглую форму динамика на крышку емкости.
Делаем портативный магнитофон

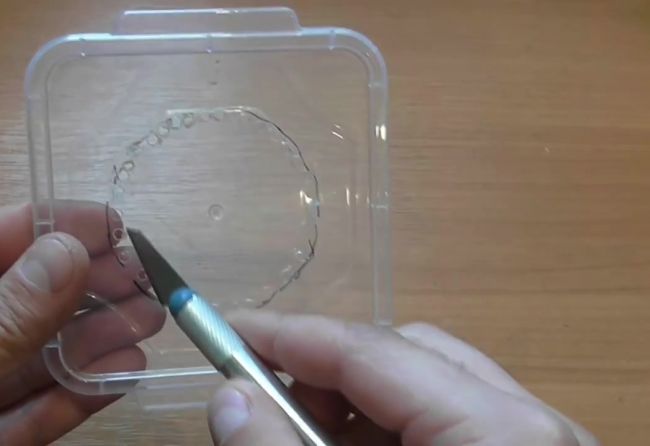

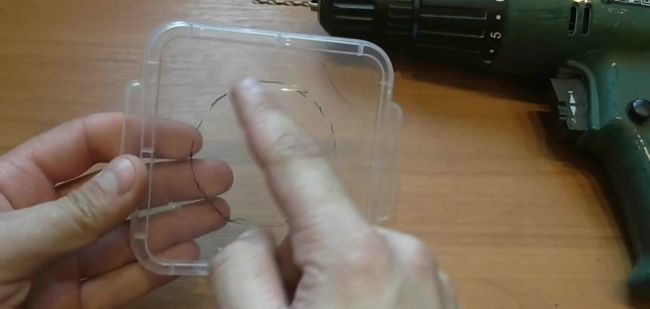

Далее сверлом маленького диаметра просверливаем по контуру круглой линии кольца динамика. Берем макетный нож и вырезаем полученный круг без каких-либо проблем.
Делаем портативный магнитофон
Делаем портативный магнитофон

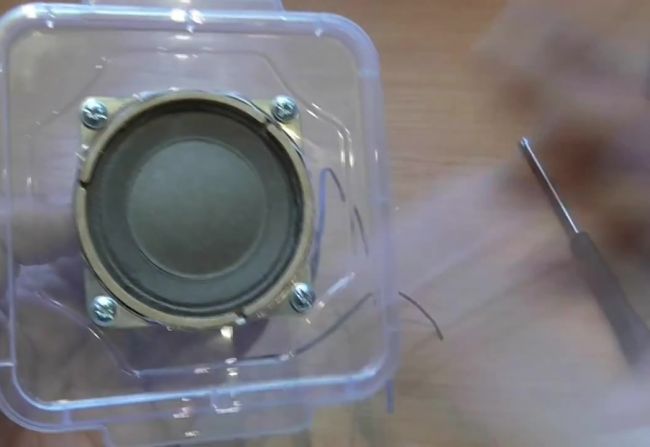

Теперь необходимо прикрутить динамик на крышке емкости четырьмя болтами.
Делаем портативный магнитофон

Синий разъем нужно отпаять, поскольку он будет мешать беспрепятственной установки платы в емкости.

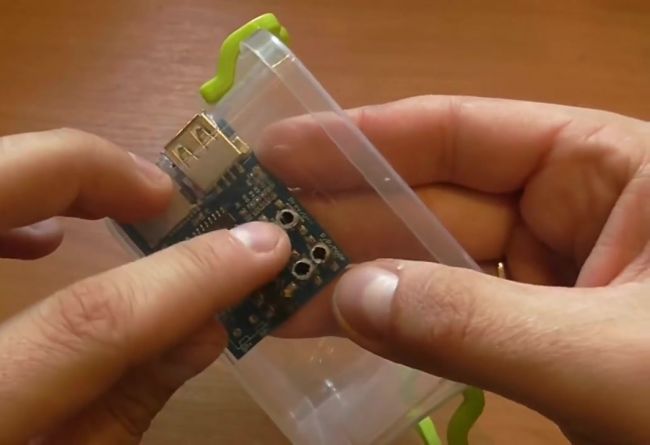

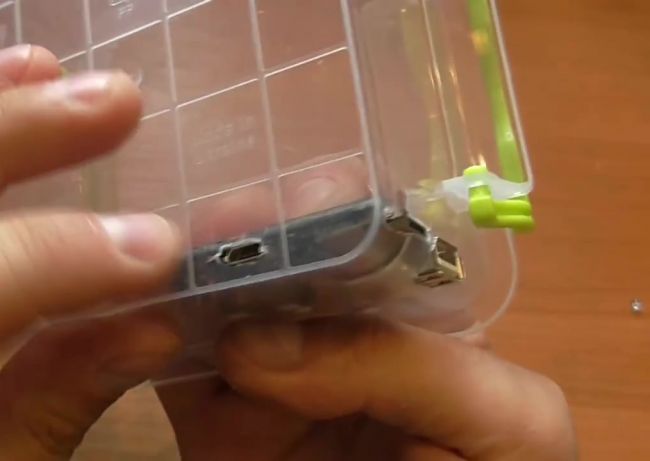

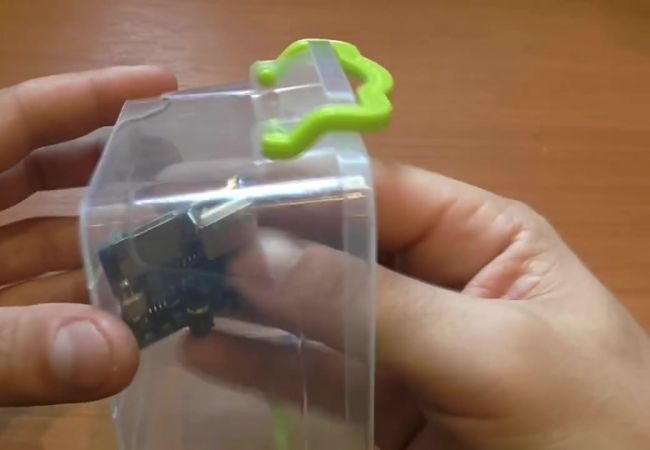

Кладем плату верхней частью к боковой стенке емкости и отмечаем места вырезов для USB коннектора, а также разъема карты памяти и кнопок.
Делаем портативный магнитофон
Делаем портативный магнитофон
Делаем портативный магнитофон

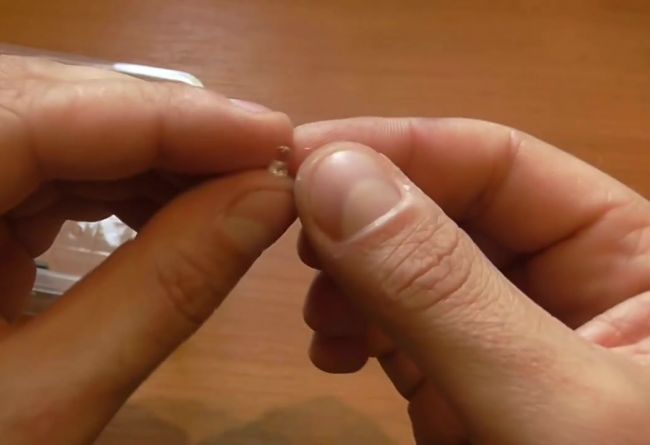

В качестве кнопок можно использовать головки обычных светодиодных лампочек. Их просто следует отломать и приклеить к кнопкам на плате.
Делаем портативный магнитофон
Делаем портативный магнитофон

Перейдем к пайке всех компонентов. Минус с коробочки от аккумулятора должен иди к контакту на выключателе, а от него – на плату. Плюс от платы проводим сразу на коробку аккумулятора.
Делаем портативный магнитофон

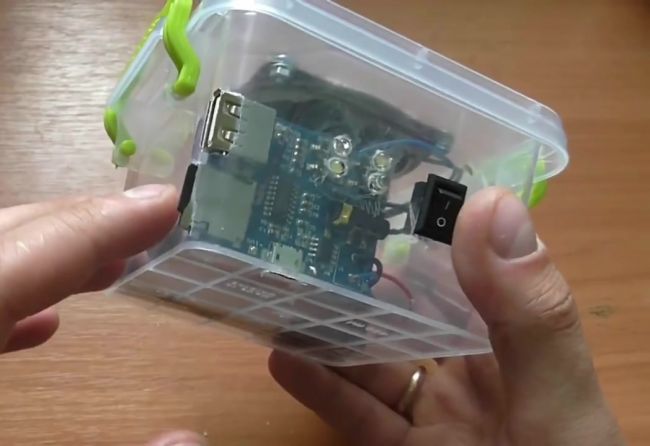

Наш портативный плеер готов. Осталось вставить аккумулятор в коробочку, вставить карту памяти с любимыми музыкальными композициями и насладиться результатом проделанной работы. Отметим, что при отсутствии аккумулятора, питание платы можно обеспечить обычным зарядным устройством Micro USB.
Делаем портативный магнитофон

Ссылка на сайт для покупки платы, необходимой для работы
