Делаем подсветку кнопок элетроподъемников в автомобиле

Делаем подсветку кнопок элетроподъемников в автомобиле

Этот обзор мы решили посвятить автомобильной тематике. Делимся идеей самостоятельного изготовления подсветки кнопок элетроподъемников в автомобиле.

Начнем с просмотра авторского видеоролика

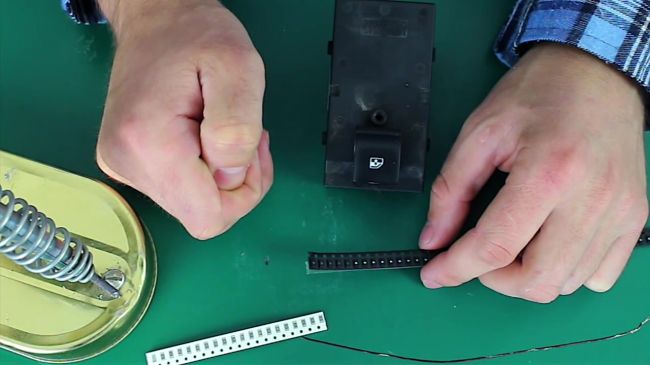

Что же нам понадобится:
- медная проволока;
- СМД светодиоды;
- СМД резисторы;
- паяльник;
- надфиль;
- модуль элетроподъемников.
Делаем подсветку кнопок элетроподъемников в автомобиле

Автор идеи использует ультрафиолетовые светодиоды на 3 вольта и 20 мА и резисторы на 680 Ом. Следует обратить внимание на выбор резисторов, поскольку не следует использовать резисторы на 12 вольт, а на 14, поскольку подсветка будет работать с запущенным двигателем, то есть тогда, когда генератор вырабатывать 14 вольт. Советуем также перед работой заострить жало паяльника, поскольку СМД детали очень мелкие и пайка с большим жалом приведет к заливанию оловом всего резистора.
Делаем подсветку кнопок элетроподъемников в автомобиле

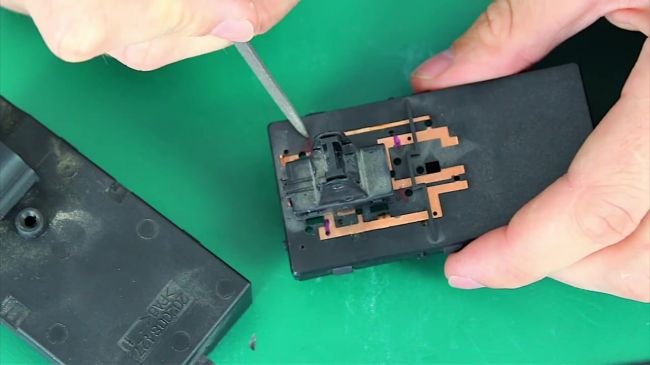

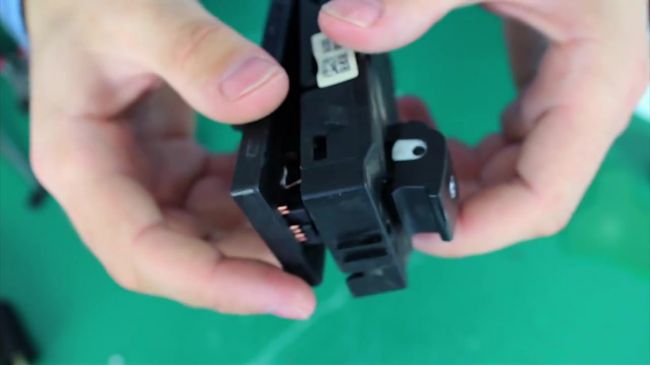

Снимаем крышку с модуля элетроподъемников. Начать следует с определения полярности дорожек с помощью тестера.
Делаем подсветку кнопок элетроподъемников в автомобиле
Делаем подсветку кнопок элетроподъемников в автомобиле

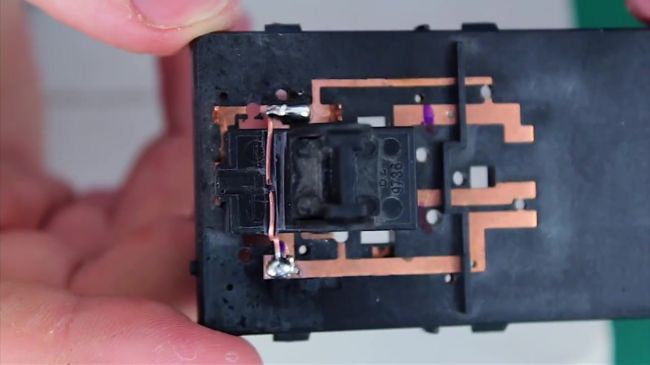

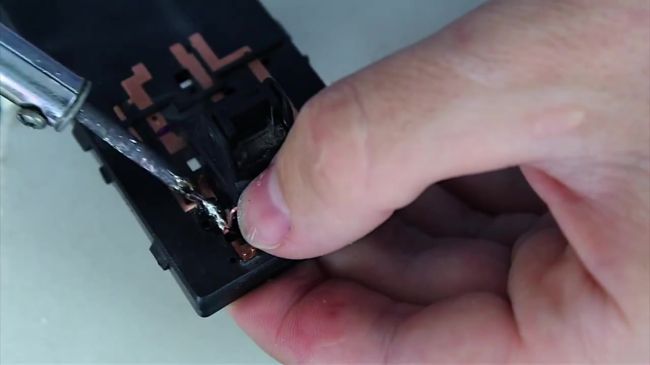

Припаиваем куски медной проволоки к плюсовой и минусовой дорожкам.
Делаем подсветку кнопок элетроподъемников в автомобиле
Делаем подсветку кнопок элетроподъемников в автомобиле

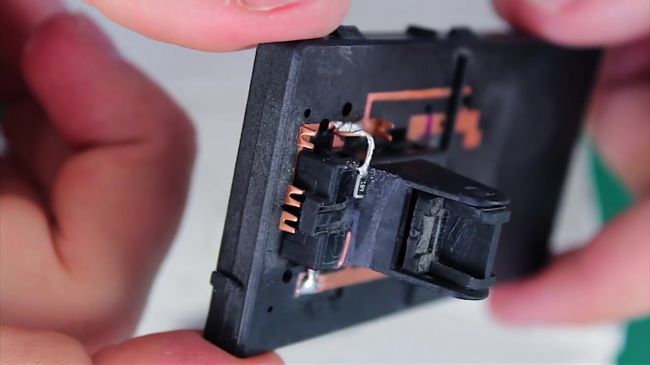

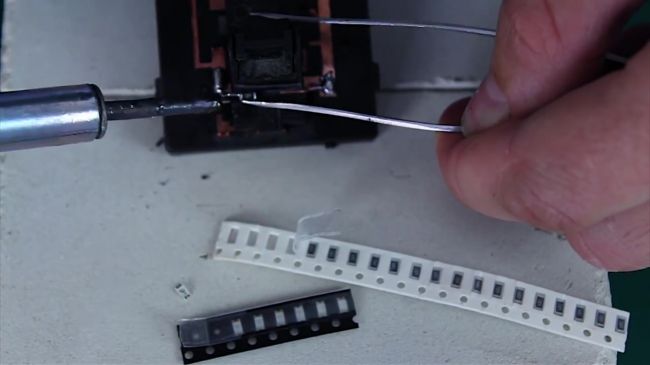

Затем припаиваем резистор к проволоке, идущей от плюса.
Делаем подсветку кнопок элетроподъемников в автомобиле

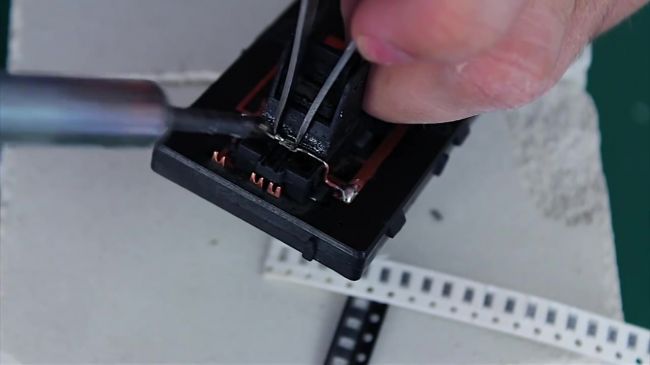

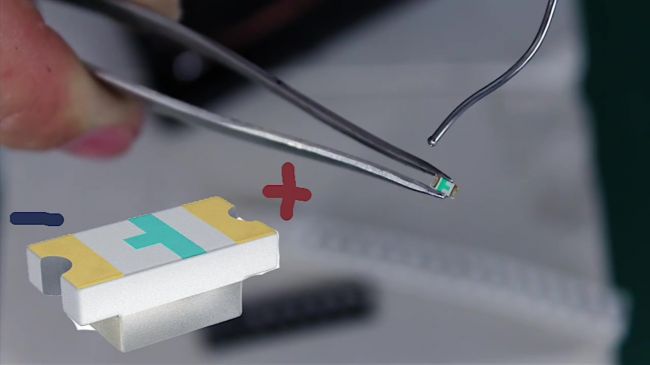

После этого следует припаять СМД светодиод к резистору, сохраняя полярность. Анод СМД светодиода, он же плюс, находится у черточки, а у катода или минуса такой черты нет.
Делаем подсветку кнопок элетроподъемников в автомобиле
Делаем подсветку кнопок элетроподъемников в автомобиле

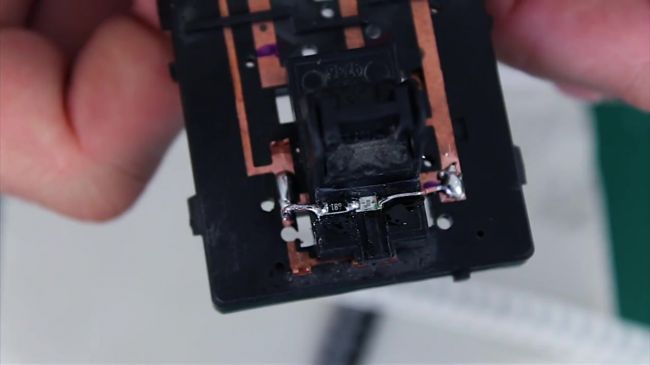

Катод припаиваем к проволоке, идущей от минуса.
Делаем подсветку кнопок элетроподъемников в автомобиле
Делаем подсветку кнопок элетроподъемников в автомобиле

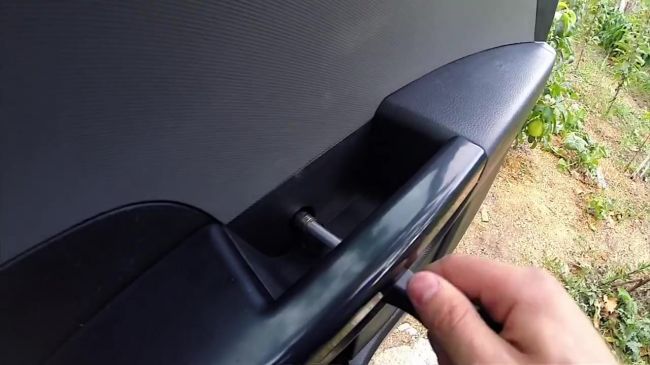

Наша подсветка готова. Можно смело устанавливать модуль в двери.скачать dle 11.1смотреть фильмы бесплатно
