Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

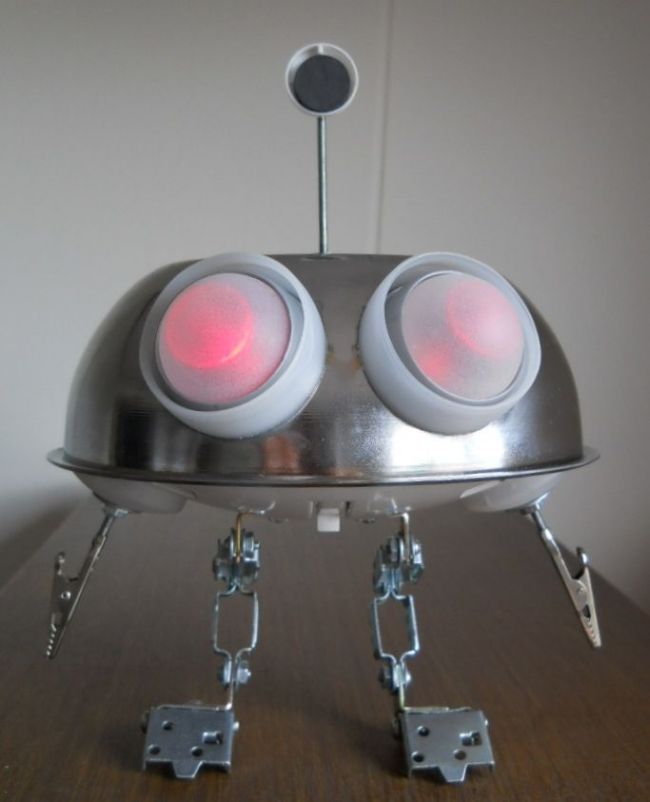

При наличии б/у деталей из металла, можно самому изготовить оригинального робота, очень схожего с пришельцем из фильма -фэнтези "Батарейки не прилагаются".
Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

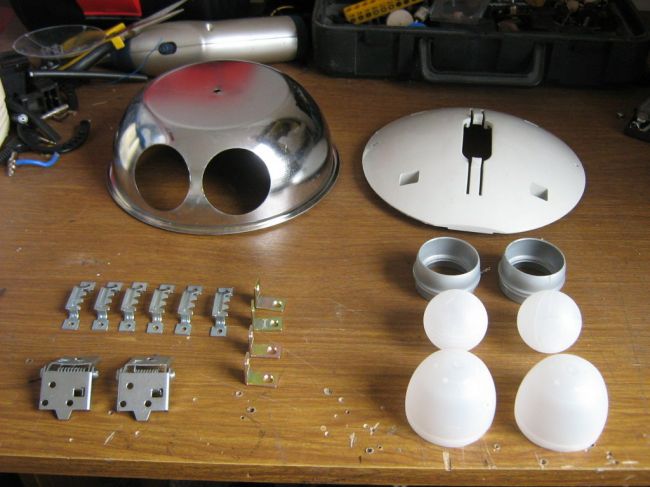

Первый этап: Комплектация и инструменты.
1.Полукруглый металлический или пластиковый корпус с отверстия для глаз. Подойдет от кастрюли или лампы.
2. Бутылочка от дезодоранта -2 шт.
3. Подставка от лампы или монитора.
4. Металлические уголки (2 шт.), держатели от картинной рамы (4 шт.), шарниры (2 шт.)
5. Светодиоды большие (2 шт.), сопротивления на 220 Ом (2 шт.)
6. Переключатель.
7. Магнит.
8. Пластиковая катушка с дисками.
9. Батарейки типа АА(2 шт.) и коробка под них.
10. Распылитель от дезодоранта или баллончика с краской.
11. Провода.
12. Паяльник и припой.
13. Крепеж - гайки, шурупы.
13. Набор отверток.
14. Пинцет, скальпель.
15. Дремель.
16. Кусачки.

При необходимости допускается замена недостающих элементов на аналогичные.
При работе будьте осторожны, соблюдайте технику безопасности при обращении с горячими и острыми деталями и инструментами.
Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Второй этап: Ноги робота.
Согласно фото собираем ножки для робота, используя шарниры, уголки и металлические кусочки.
Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Третий этап: Нижняя ось.
Закрепите ножки на подставке от монитора.
В пластиковых дисках просверлите отверстия. Это будут плечи робота.
В отверстие вставьте болт и прикрепите зажим -это будут руки. Соединение проклейте.
Робот из фильма «Батарейки не прилагаются»

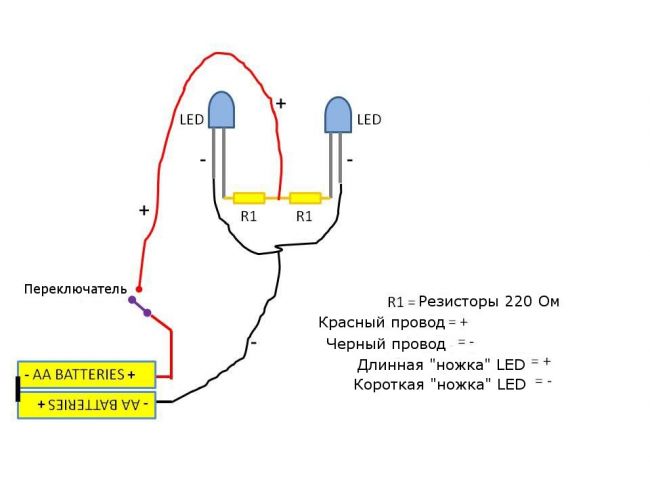

Четвертый этап: Электроника.
Собираем электрическую схему по прилагаемому рисунку.
Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Робот из фильма «Батарейки не прилагаются»

Пятый этап: Глаза.
В крышках от дезодорантов, которые будут глазами, сделайте отверстия. Затем вставьте их в отверстия кастрюли и зафиксируйте клеем.
Вставьте шарики от дезодорантов, с вмонтированными светодиодами.
К проводам припаиваем резисторы, согласно схеме (см.четвертый этап)
В качестве антенны сверху вставляем длинный болт.

Шестой этап: Завершение.
В нижнюю часть робота вставляем батарейки и переключатель.
Впрыскиватель прикрепляем к антенне, вставляем в него магнит. Все промазываем клеем.
Собираем робота, соединив верхнюю и нижнюю части.
