Как сделать простого робота «стенолаза» своими руками!

Как сделать простого робота «стенолаза» своими руками!

Доброго времени суток любители роботов и прочих самодвижущихся самоделок! Сегодня решил собрать довольно интересную самоделку, а именно робота передвигающегося по металлическим стенам. В принципе результатом своей работы я почти доволен, но если бы у меня был аккумулятор по меньше и по мощнее, то результат был бы просто отличным, но пришлось использовать то что было, думаю в скором времени я всё же приобрету небольшой аккумулятор для своих нужд.

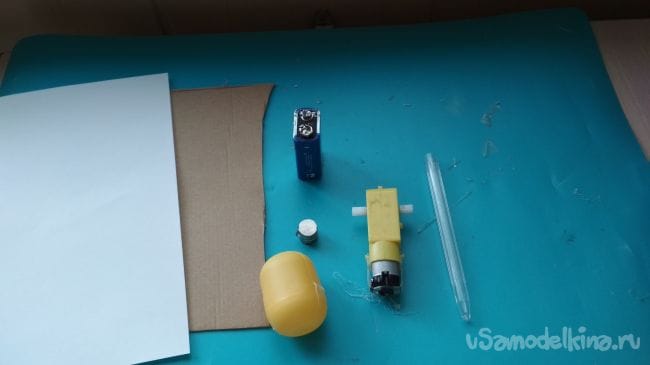

И так для данного робота нам понадобится:

-мотор редуктор
-картон
-бумага
-источник питания на 3,7-9 вольт (в начале я использовал крону, но из-за нехватки мощности пришлось заменить на аккумулятор типа18650)
-трубочки от ручки
-неодимовые магнитики
-провода
-выключатель
-баночка от киндера

Из инструментов нам также понадобится:
-термо клей
-паяльник
-ножницы
Как сделать простого робота «стенолаза» своими руками!

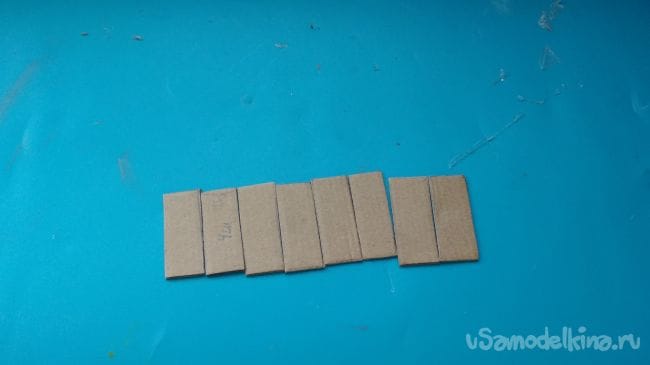

И так первым делом нужно вырезать из картона восемь равных по размеру кусочки, 4 см в длину и 1,5 см в ширину:
Как сделать простого робота «стенолаза» своими руками!

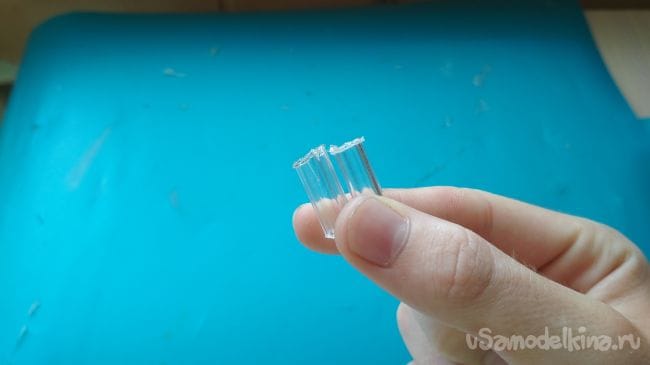

Затем от трубочки от ручки отрезаем два одинаковых кусочка примерно по 1,5 см в длину:
Как сделать простого робота «стенолаза» своими руками!

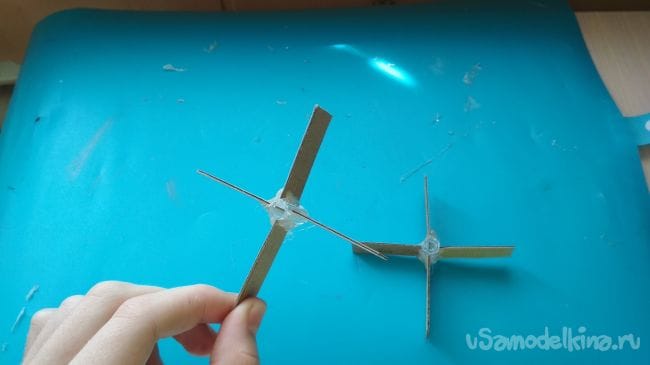

Приклеиваем наши прошлые заготовки к каждому кусочку трубочки по 4 штуки, так как показано на фото:
Как сделать простого робота «стенолаза» своими руками!

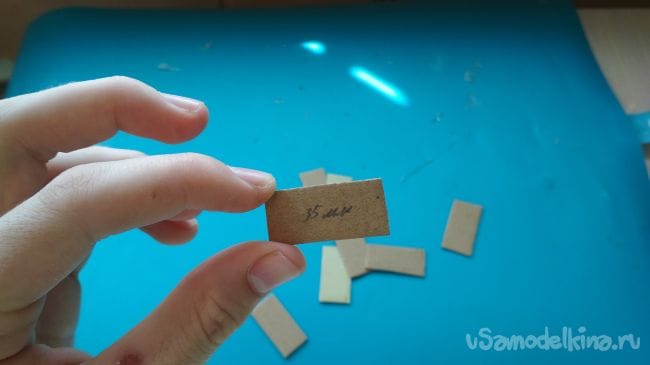

Теперь из того же картона вырезаем 8 кусочков по 35 мм в длину и 15 мм в ширину:
Как сделать простого робота «стенолаза» своими руками!

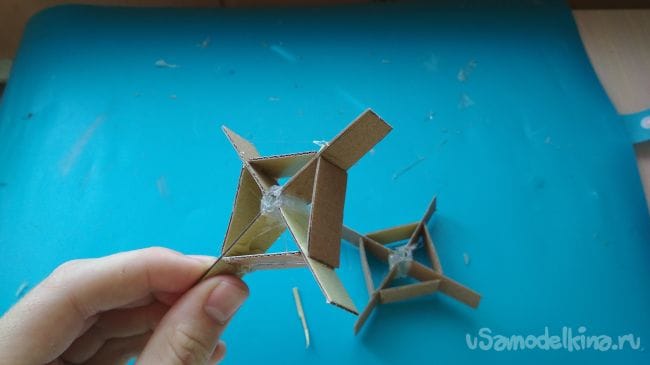

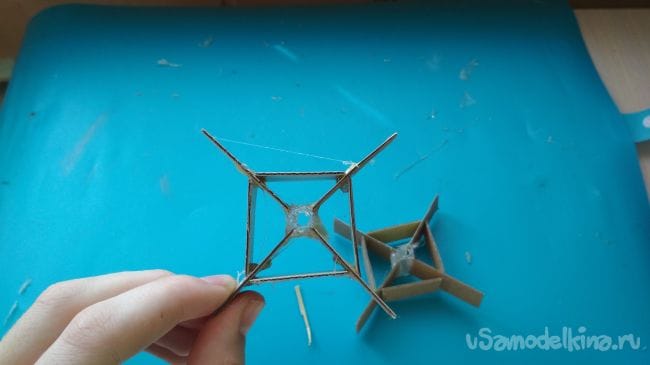

Приклеиваем их вот таким вот образом:
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!

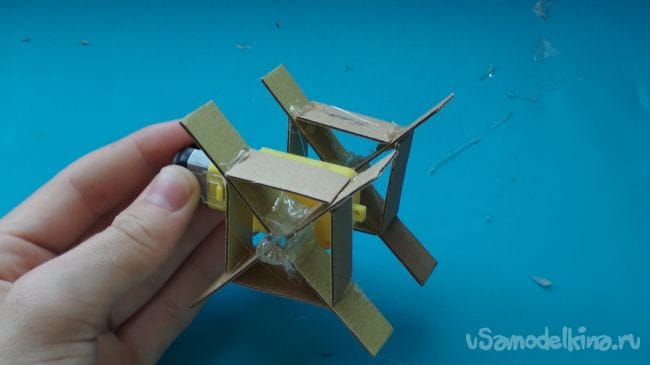

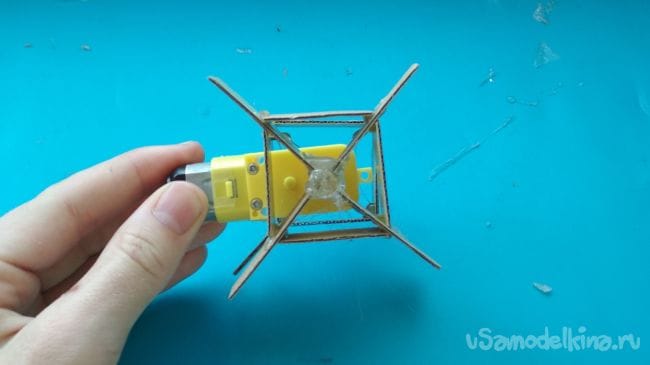

Затем надеваем их на ось редуктора, так чтобы они были параллельно друг к другу:
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!

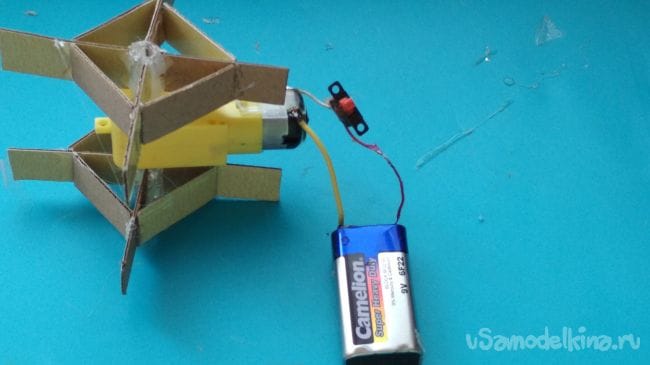

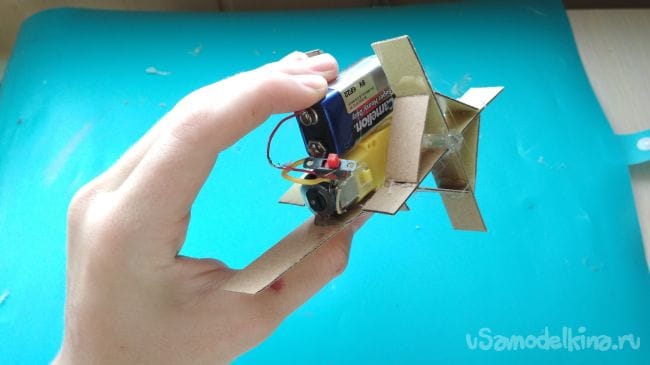

Берём наш источник питания и подсоединяем его к редуктору через выключатель:
Как сделать простого робота «стенолаза» своими руками!

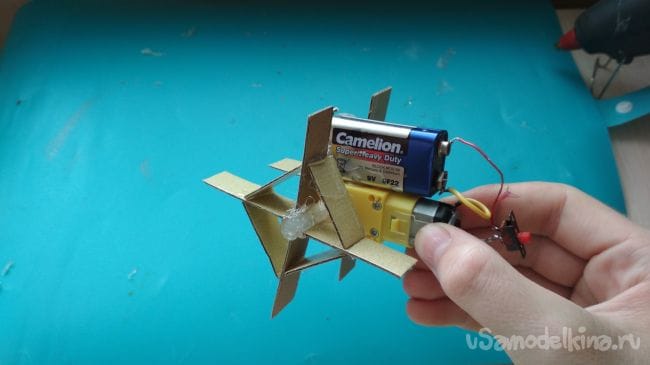

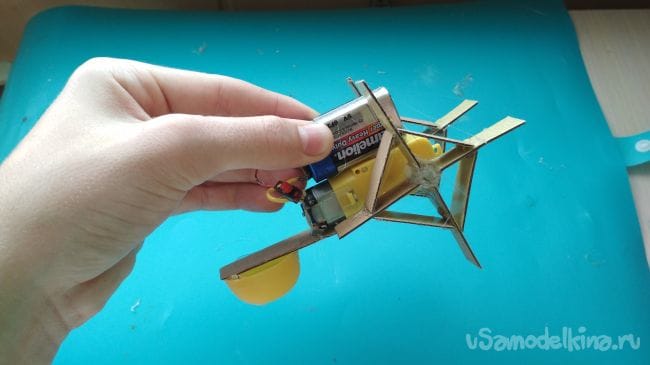

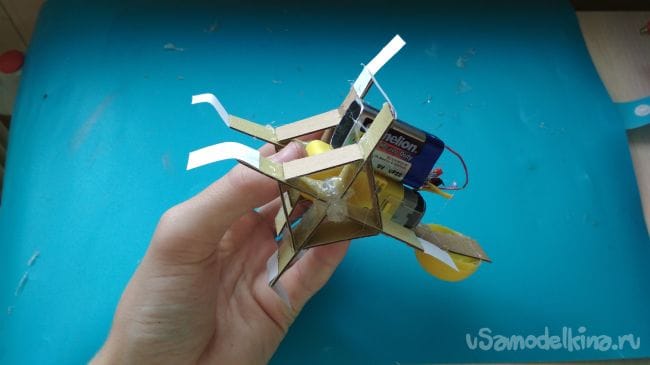

Приклеиваем источник питание поверх редуктора, так чтобы наши "колёса" не задевали его:
Как сделать простого робота «стенолаза» своими руками!

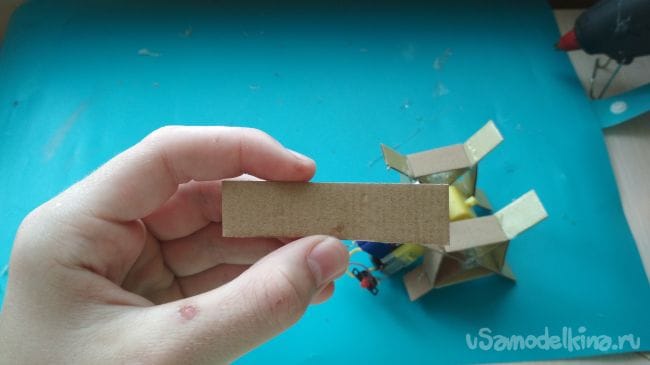

Вырезаем из картона ещё один кусочек примерно 5-7 см в длину:
Как сделать простого робота «стенолаза» своими руками!

Приклеиваем его к нижней части редуктора, так чтобы выступало примерно 4 см:
Как сделать простого робота «стенолаза» своими руками!

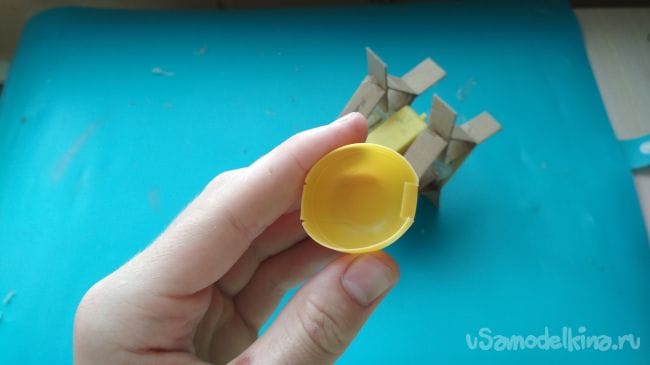

Берём баночку от киндера и отрезаем от неё крышку, затем делаем два небольших надрезов и загибаем так как показано на фото, это нужно для того чтобы крышка лучше приклеилась к картонке
Как сделать простого робота «стенолаза» своими руками!

Приклеиваем вот таким вот образом:
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!

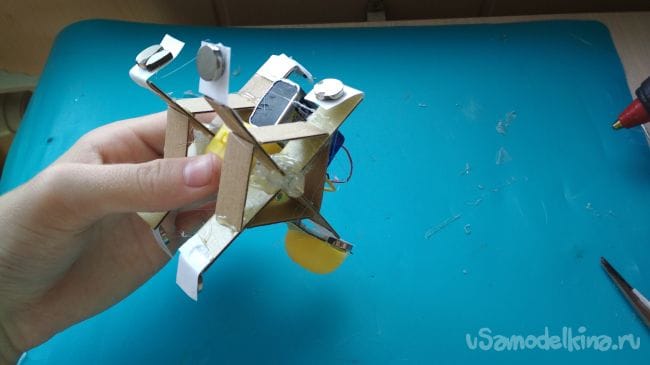

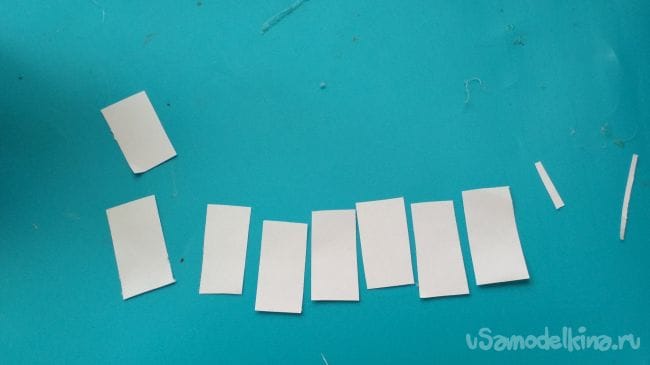

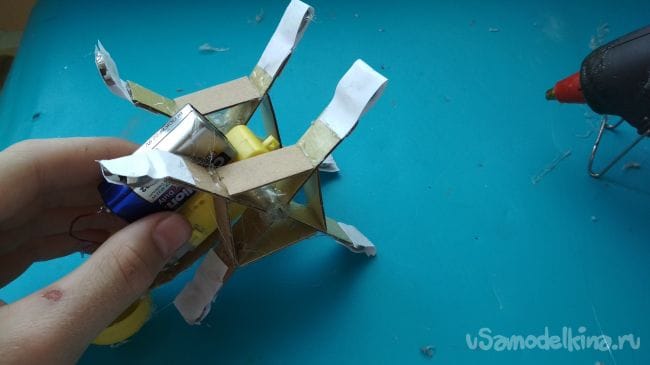

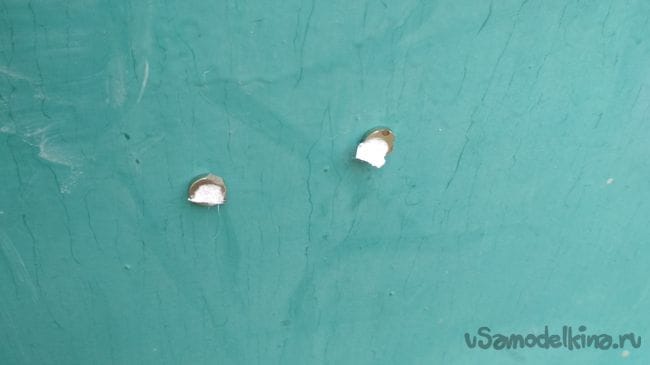

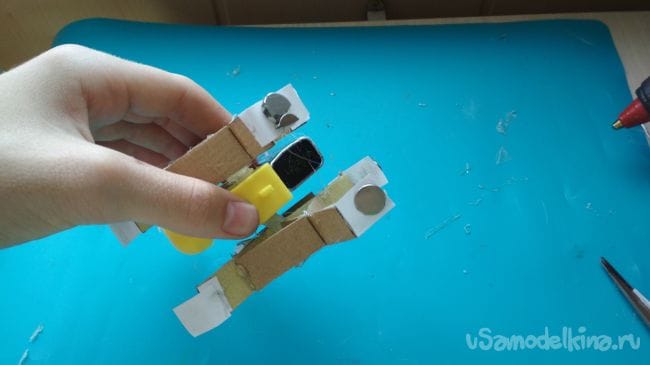

Нарезаем из бумаги 8 примерно равных кусочка по 4-5 см (на фото они меньше так как я сделал ошибку и в первой модели данного робота сделал отрезки по 2 см и потом просто приклеил магниты к ним, но из-за того что магниты были открытые, они просто примагничивались к поверхности, а затем отрывались, так что я придумал делать некое подобие "конвертиков" из бумаги в которые клались магнитики, затем наши "конвертики" нужно приклеить к каждому выступу "колёс" так как показано на нижних фото)
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!

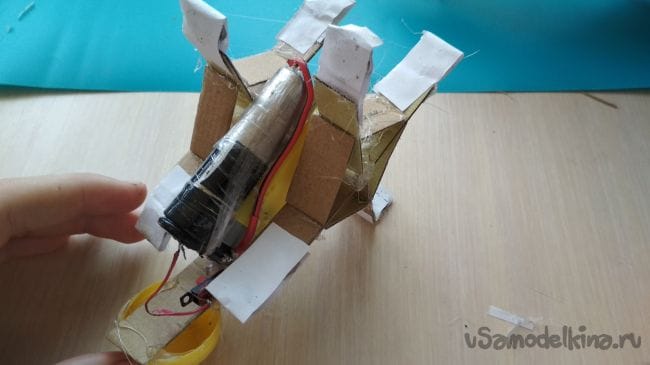

Проведя несколько испытаний стало понятно что кроны не хватает и нужно что то по мощнее, поэтому я поменял крону на аккумулятор 18650, но его главный минус это то что он слишком тяжёлый, поэтому в идеале использовать небольшие аккумуляторы, на подобе тех что стоят в квадрокоптерах и радиоуправляемых самолётах
Как сделать простого робота «стенолаза» своими руками!

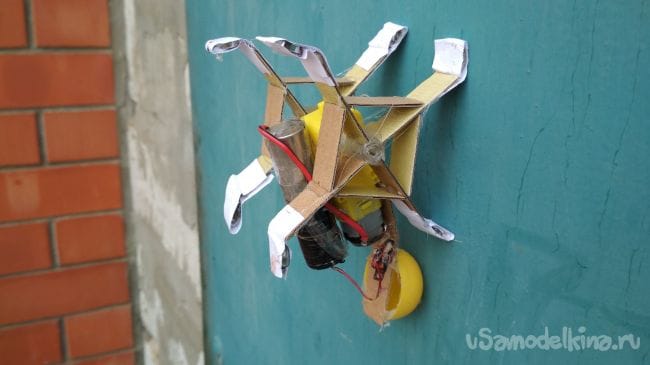

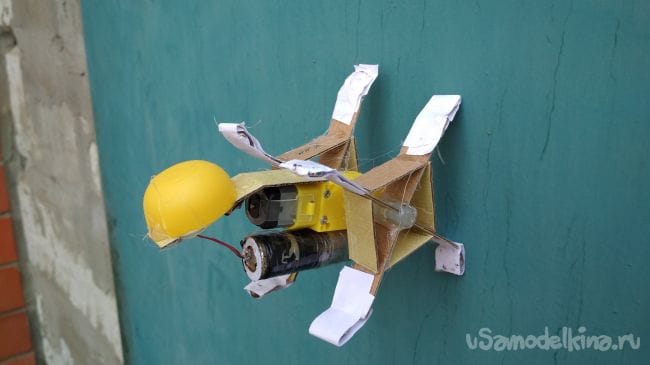

Ну вот и всё, наш робот "стенолаз" готов и осталось только его протестировать! Данный робот из-за тяжести аккумулятора двигается по стене очень медленно, но двигается! К тому же он довольно шустро передвигается по земле, думаю такая игрушка понравится детям.

Надеюсь данная статья была кому то полезна.
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!
Как сделать простого робота «стенолаза» своими руками!
