Доброго времени суток начинающие радиоэлектронщики! Сегодняшняя статья посвящается именно вам.
Как то на днях мой младший брат попросил меня собрать какого-нибудь подвижно робота для него. Естественно делать для него робота на Ардуино я не стал, поскольку жалко, поэтому решил собрать простейшую вибро-зверушку или вибро-робота своими руками. У меня как раз валялась старая уже подсевшая "крона" на 9 В. И так смотрим что у меня получилось. Поскольку статья посвящена новичкам то я постараюсь писать по подробней

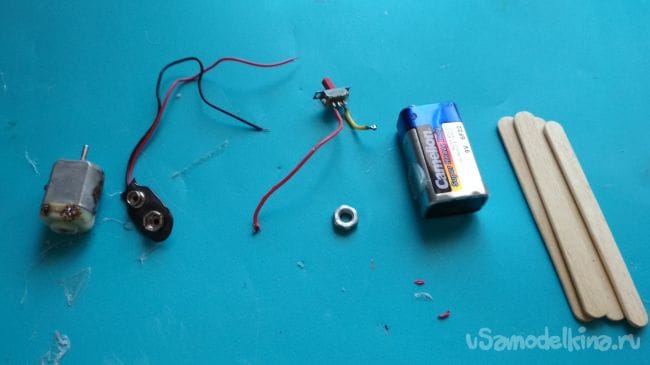

И так для этой игрушки нам понадобится:
-обычный китайский моторчик
-крона на 9 В (но я советую использовать небольшой аккумулятор на 3,7 В и 600-800 мА, у кроны такая же ёмкость но аккумулятор хоть зарядить можно)
-палочки от мороженного
-коннектор для кроны
-выключатель
-провода
-гайка или большая бусинка
-декоративные глазки для мягких игрушек

Из инструментов нам понадобится
-термо клей
-паяльник
-ножницы
Как сделать простого «вибро зверька» своими руками! Для начинающих!

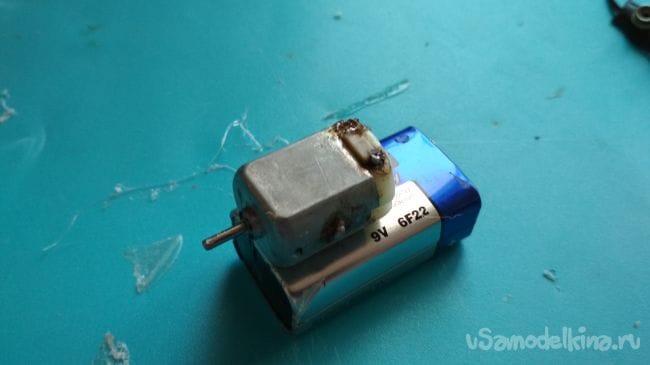

И так первым делом приклеиваем на моторчик к кроне так как показано на фото:
Как сделать простого «вибро зверька» своими руками! Для начинающих!

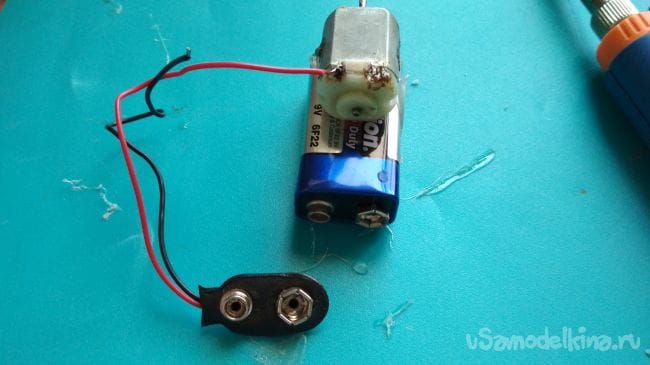

Теперь один провод от коннектора припаиваем к одному из контактов мотора:
Как сделать простого «вибро зверька» своими руками! Для начинающих!

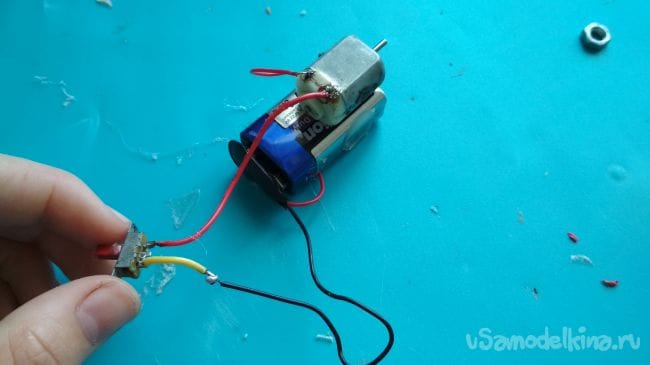

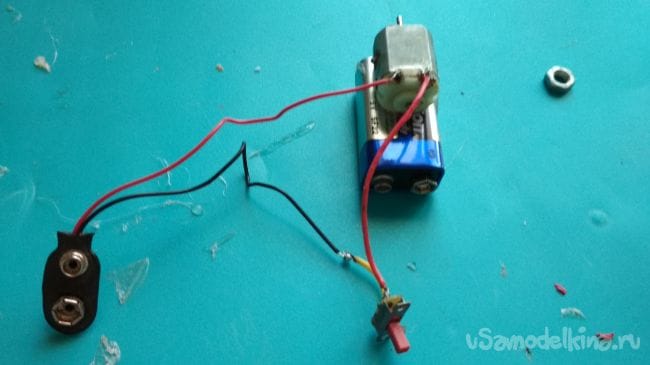

Затем припаиваем выключатель к коннектору, а затем и к мотору:
Как сделать простого «вибро зверька» своими руками! Для начинающих!

Надеваем коннектор на крону и тестируем:
Как сделать простого «вибро зверька» своими руками! Для начинающих!

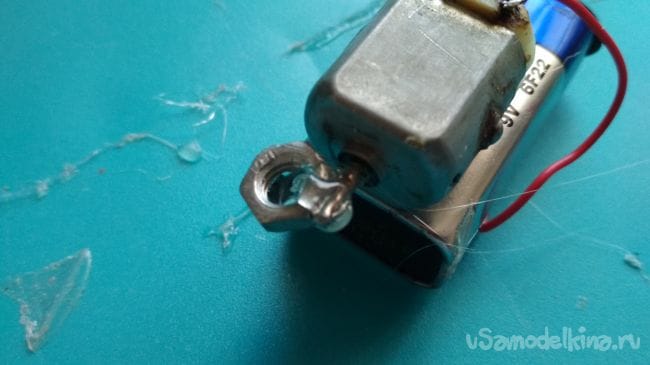

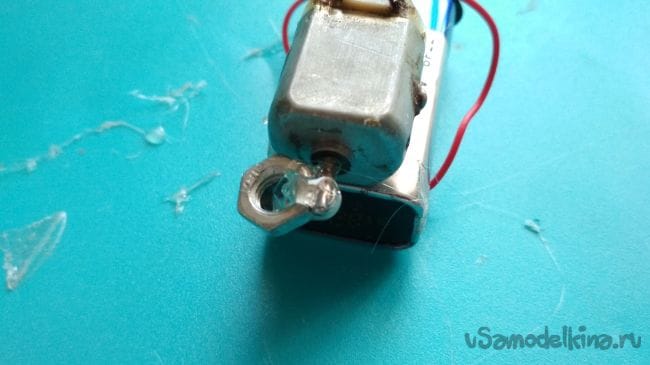

Теперь как можно крепче приклеиваем гайку и оси моторчика, очень важно чтобы гайка не слетела во время вращения, поэтому после того как приклеили, закрепляем её пластиковой стяжкой
Как сделать простого «вибро зверька» своими руками! Для начинающих!
Как сделать простого «вибро зверька» своими руками! Для начинающих!

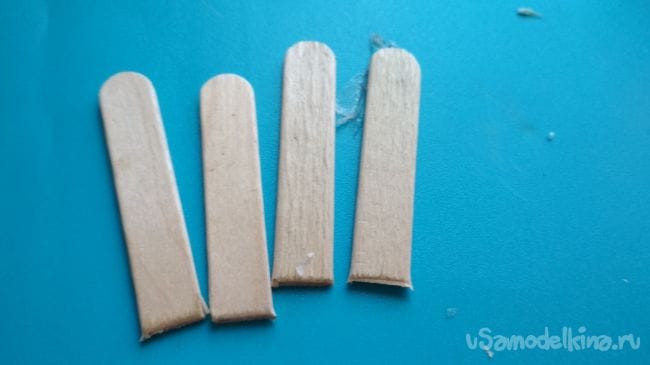

Берём две палочки от мороженного и разрезаем их примерно по полам:
Как сделать простого «вибро зверька» своими руками! Для начинающих!

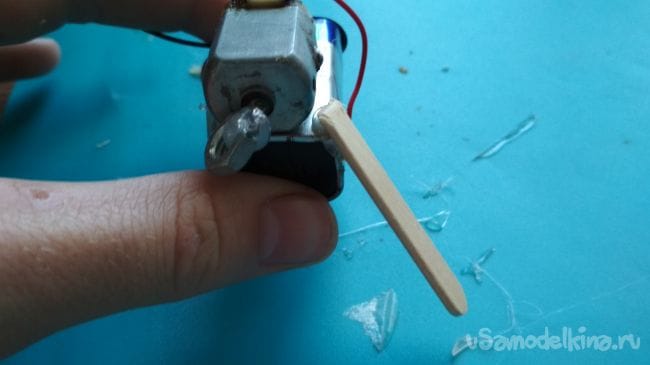

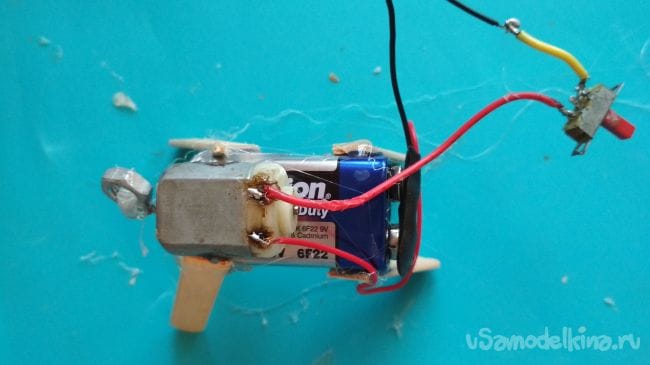

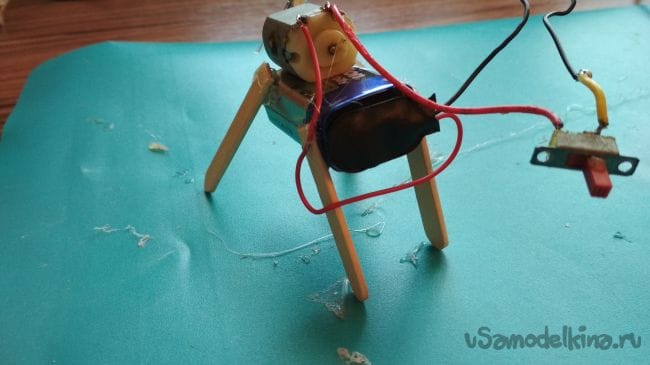

Приклеиваем, формируя "ноги" нашего "животного", особой ровноты здесь не требуется, главное чтобы не отвалились (палочки нужно приклеивать гладкой стороной вниз)
Как сделать простого «вибро зверька» своими руками! Для начинающих!
Как сделать простого «вибро зверька» своими руками! Для начинающих!

Как сделать простого «вибро зверька» своими руками! Для начинающих!

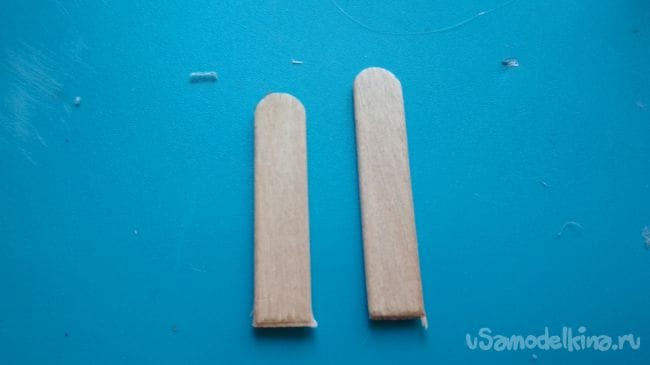

Берём ещё одну палочку и разрезаем её на две примерно равные части (даже лучше если одна будет немного больше другой)
Как сделать простого «вибро зверька» своими руками! Для начинающих!

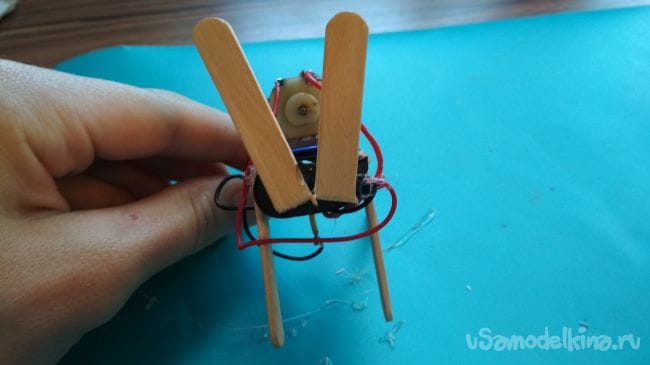

Приклеиваем их к коннектору так как показано на фото:
Как сделать простого «вибро зверька» своими руками! Для начинающих!

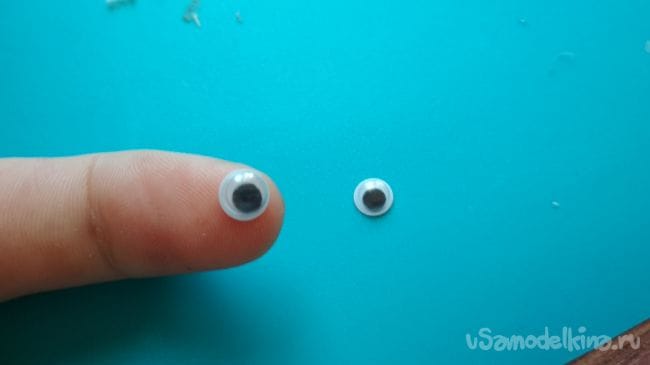

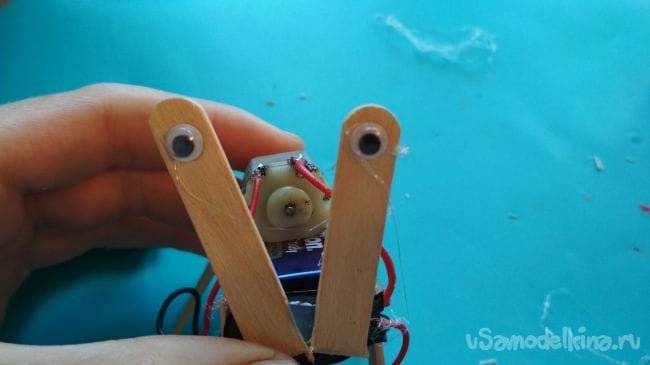

Берём декоративные глазки (лучше использовать более крупные но у меня таких нет) и приклеиваем их ("зрачки" у таких глазок не закреплены специально и при движение они прикольно болтаются туда-сюда)
Как сделать простого «вибро зверька» своими руками! Для начинающих!
Как сделать простого «вибро зверька» своими руками! Для начинающих!

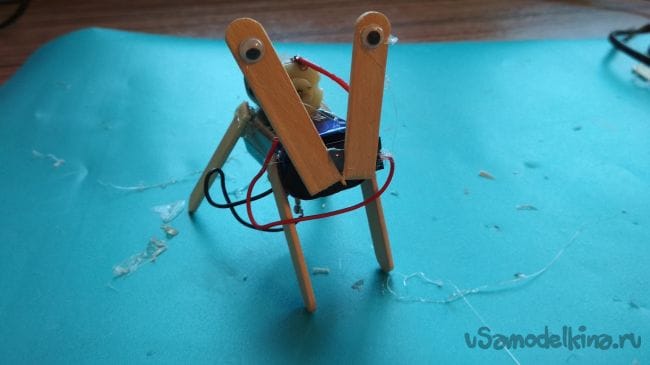

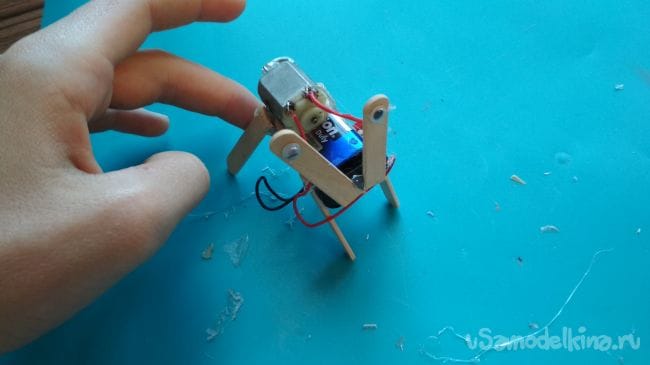

Ну вот и всё! Наша игрушка готова и осталось её только протестировать! Для этого просто ставим её на гладкую поверхность и включаем, после чего она начинает здорово "бегать" по поверхности. Моему брату понравилось. Но будте осторожны с вращающийся гайкой! Лучше прикрепить большую бусинку.
Как сделать простого «вибро зверька» своими руками! Для начинающих!
Как сделать простого «вибро зверька» своими руками! Для начинающих!

Всем спасибо за внимание!
