Как сделать простейшего мини робота шагохода своими руками!

Как сделать простейшего мини робота шагохода своими руками!

Всем доброго времени суток. В сегодняшней статья будет посвящена по большей части новичкам, но думаю также будет довольно интересна и бывалым любителям. Сегодня я покажу как можно сделать очень простого мини шагохода своими руками, данная модель очень популярна за рубежом, но не разу ни видел чтобы кто-то из стран СНГ её делал.

Ну чтож давайте начинать.

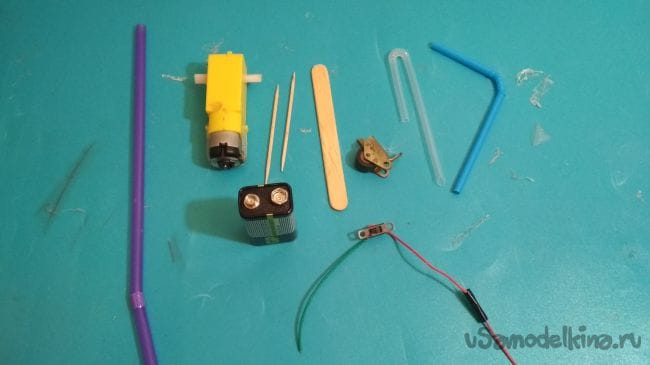

И так для мини шагохода нам понадобится:
-китайский редуктор
-выключатель
-источник питания (я использую крону, но лучше не большой аккумулятор на 3-6 вольт)
-колёсико с крепежом
-2 тонкие трубочки
-толстая трубочка
-палочка от мороженого
-провода
-зубочистки
-канектор для кроны

Из инструментов нам понадобится:
-ножницы
-термоклей
-паяльник
Как сделать простейшего мини робота шагохода своими руками!

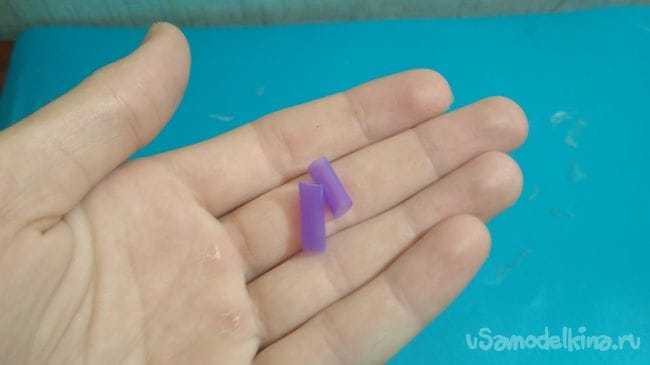

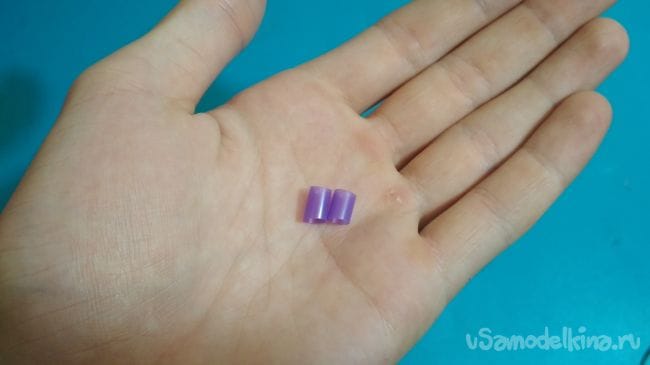

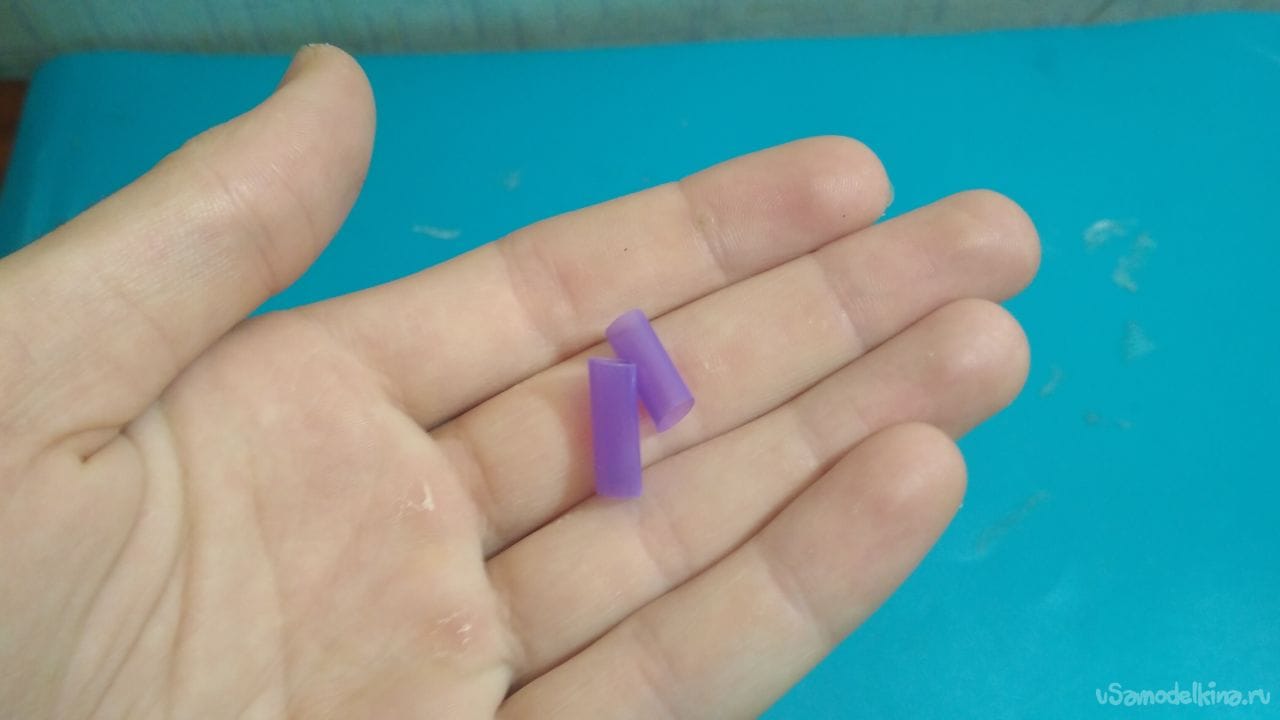

И так первым делом отрезаем от толстой трубочки два маленьких кусочка, длиной примерно по 5 мм каждый:
Как сделать простейшего мини робота шагохода своими руками!

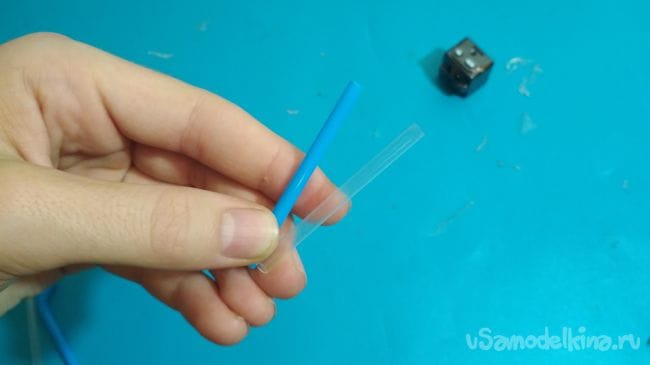

Затем отрезаем примерно по 4 см от каждой тонкой трубочки:
Как сделать простейшего мини робота шагохода своими руками!

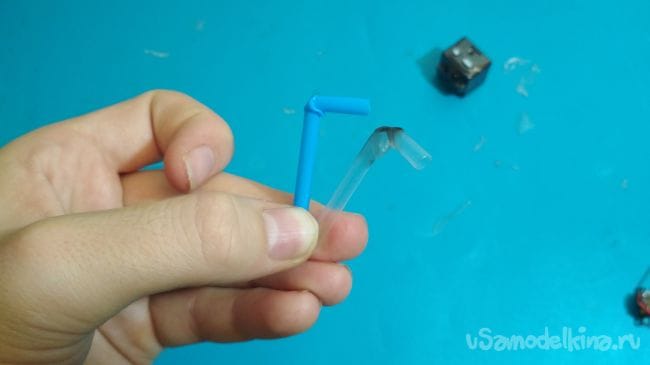

Берём зажигалку или спичку и путем аккуратного нагрева изгибаем каждую трубочку следующим образом (важно чтобы угол изгиба был 90°)
Как сделать простейшего мини робота шагохода своими руками!

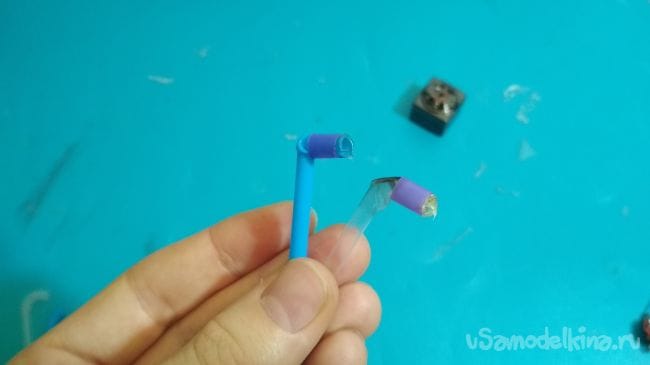

Теперь надеваем наши прошлые заготовки на трубочки, снова берём зажигалку и аккуратно делаем борта тонкой трубке чтобы кусочек толстой трубочки не слетал, также очень важно чтобы толстая трубочка свободно вращалась на тонкой
Как сделать простейшего мини робота шагохода своими руками!

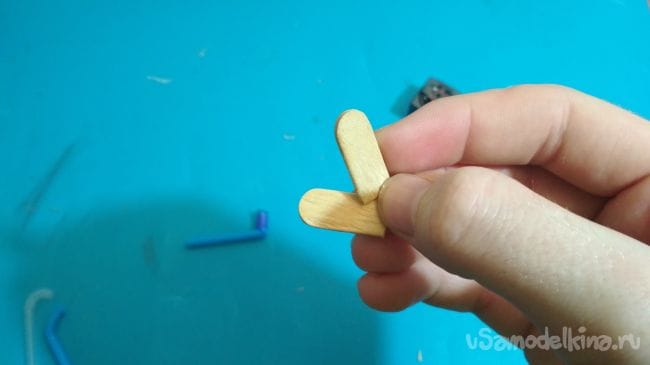

Берём палочку от мороженого и отрезаем два кусочка от края длинной 1,5-2 см:
Как сделать простейшего мини робота шагохода своими руками!

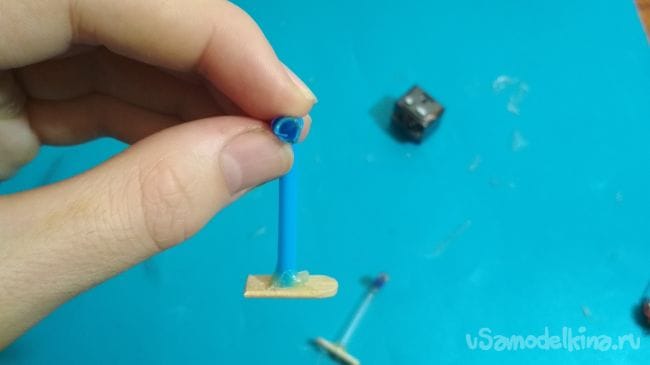

Приклеиваем их перпендикулярно нашим заготовочкам, это будут наши
"ноги"
Как сделать простейшего мини робота шагохода своими руками!

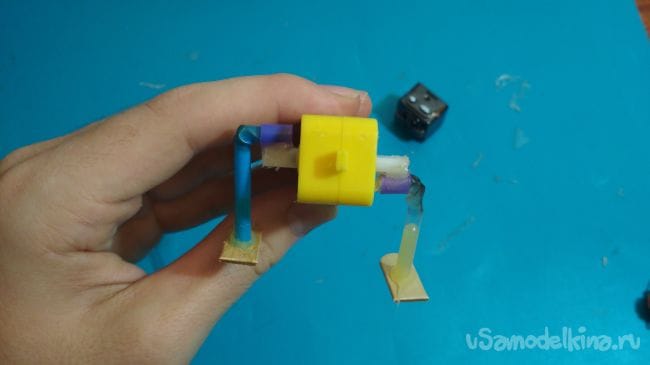

Приклеиваем их толстыми трубочками к валу редуктора следующим образом (важно чтобы тонкая трубочка свободно вращалась внутри толстой)
Как сделать простейшего мини робота шагохода своими руками!

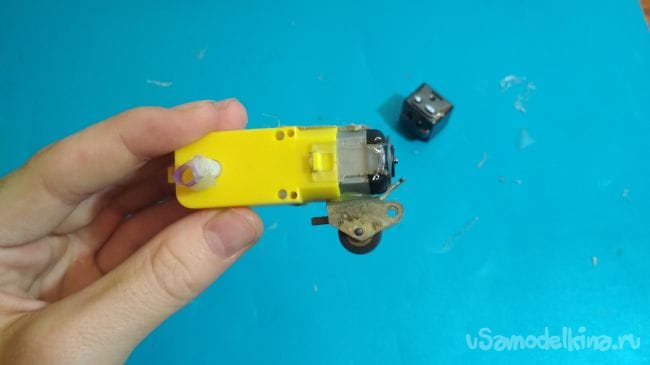

Берём наше колёсико (я взял его из старого магнитофона) и приклеиваем его к задней части редуктора, если у кого то нет колёсика, не расстраивайтесь можно приклеить просто бусинку либо трубочку, шагоход все равно будет работать.
Как сделать простейшего мини робота шагохода своими руками!

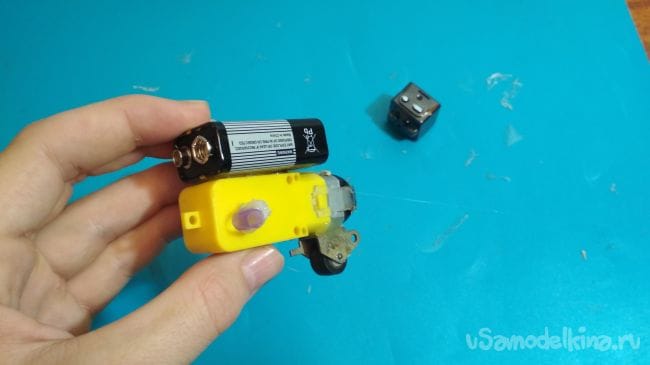

Затем на верхнюю часть приклеиваем батарейку "крону" или аккумулятор:
Как сделать простейшего мини робота шагохода своими руками!

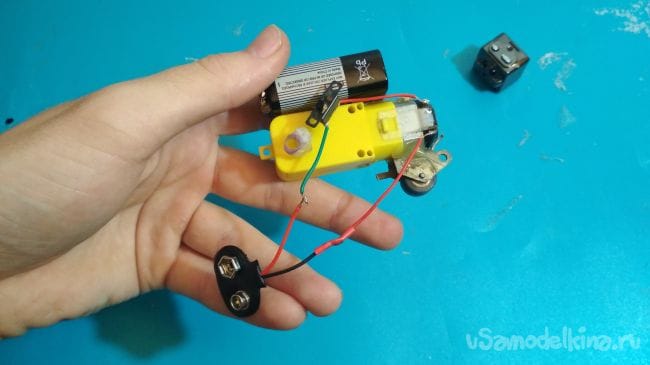

Припаиваем провода и выключатель к редуктору, а затем припаиваем канектор для кроны следующем образом:
Как сделать простейшего мини робота шагохода своими руками!

Аккуратно размещаем все на редукторе, чтобы не мешалось:
Как сделать простейшего мини робота шагохода своими руками!
Как сделать простейшего мини робота шагохода своими руками!

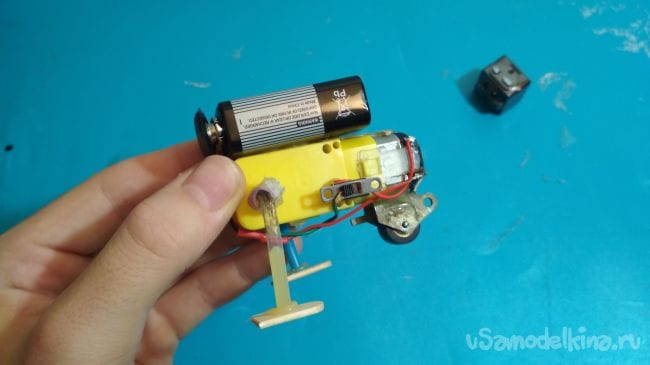

Теперь отрезаем ещё два небольших кусочка от толстой трубочки и приклеиваем их с двух задних сторон на редукторе, так как показано на фото:
Как сделать простейшего мини робота шагохода своими руками!

Как сделать простейшего мини робота шагохода своими руками!
Как сделать простейшего мини робота шагохода своими руками!

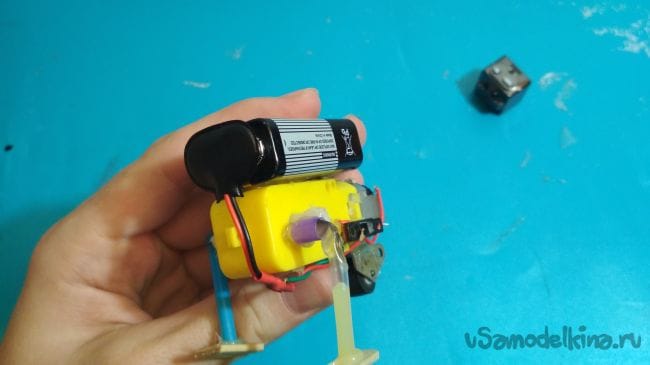

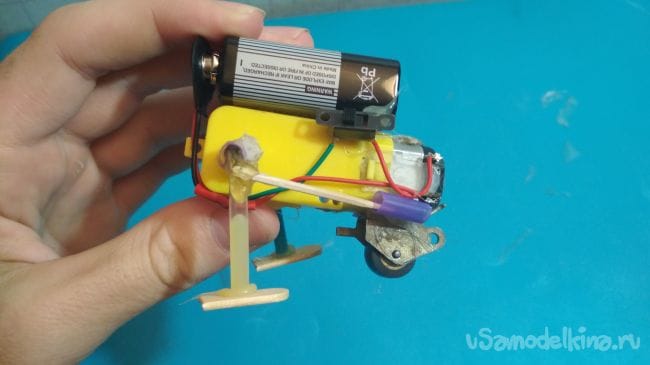

Затем берём две зубочистки, отрезаем немного с краёв и приклеиваем их к "ногам" нашего шагохода, а обратную часть просто вставляем в отрезок толстой трубочки:
Как сделать простейшего мини робота шагохода своими руками!
Как сделать простейшего мини робота шагохода своими руками!

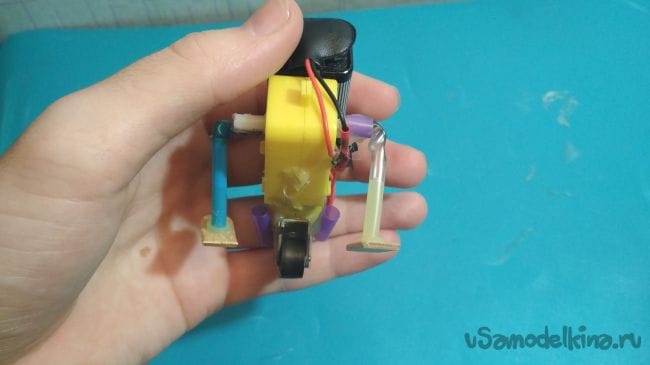

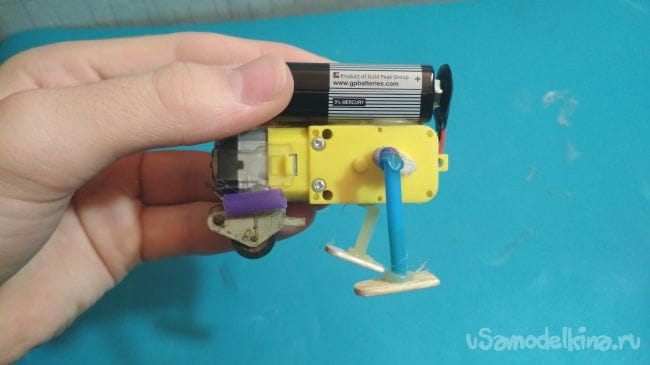

Ну вот и все! Наш простой мини шагоход готов и осталось его только протестировать, для этого надеваем канектор на крону соблюдая полярность и включаем выключатель. Ходит он кстати довольно неплохо, правда могут возникнуть проблемы с длинной "ног" так что может быть придется эксперементировать, но это не особо большая проблема. Детям кстати он нравится так как немного похож на маленького зверька.
Как сделать простейшего мини робота шагохода своими руками!

Ну и всем спасибо за внимание!
