Как сделать простого шагохода своими руками! Для начинающих!

Доброго времени суток, любители разных двигающихся самоделок. Сегодняшняя статья посвящается в основном новичкам, поскольку данная самоделка очень простая и довольно примитивная. Сегодня я покажу как сделать простейшего "шагохода" или просто "ползающую" платформу, называйте как хотите.
Как сделать простого шагохода своими руками! Для начинающих!

Как сделать простого шагохода своими руками! Для начинающих!

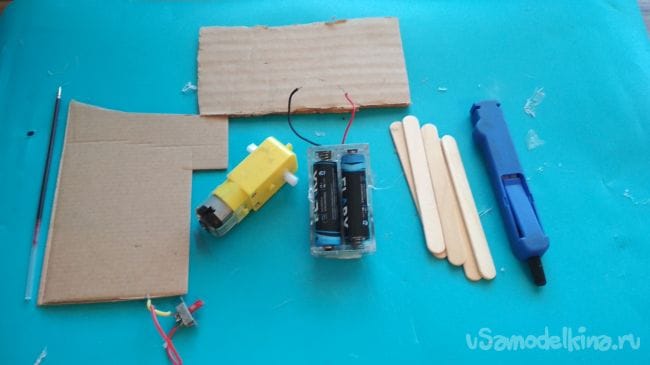

И так для него нам понадобится:
-Мотор редуктор
-две батарейки на 1,5 В
-"бокс" для них
-плотный, гофрированный картон
-небольшой колёсико (я взял из старого магнитофона)
-скрепка или толстая проволока
-палочки от мороженного
-выключатель
-провода
-стержень от ручки

Из инструментов нам понадобится:
-клеевой пистолет
-паяльник
-циркуль

Как сделать простого шагохода своими руками! Для начинающих!

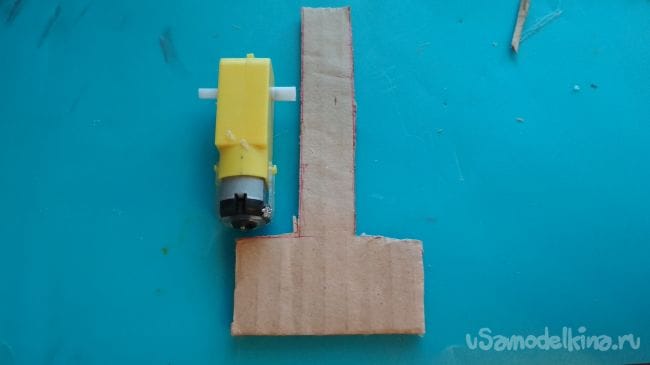

И так первым делом вырезаем из картона Т образную фигуру, в длину на 7 см больше чем редуктор, главное чтобы каркас был не шире оси редуктора и чтобы на нём уместились и редуктор и питание:
Как сделать простого шагохода своими руками! Для начинающих!

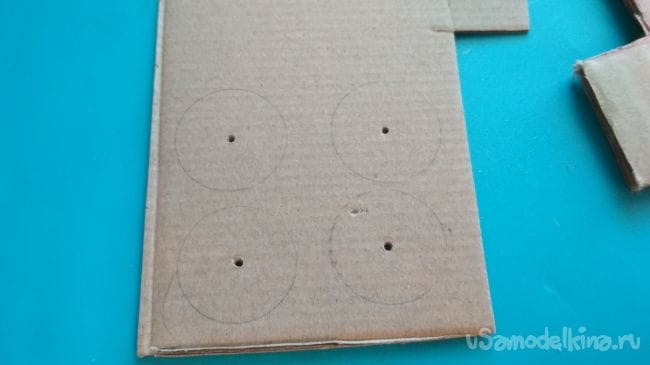

Теперь с помощью циркуля чертим четыре одинаковые круга, диаметром 25 мм:
Как сделать простого шагохода своими руками! Для начинающих!

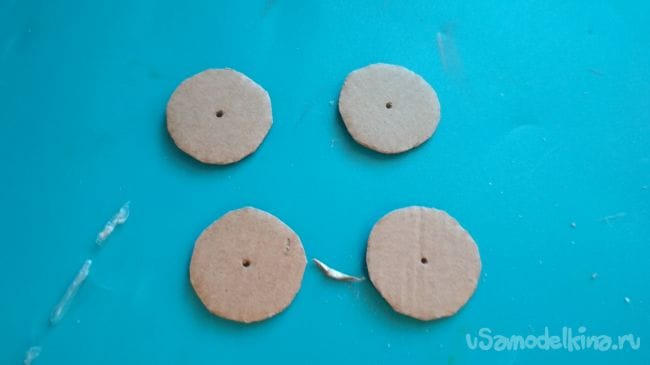

Вырезаем их:
Как сделать простого шагохода своими руками! Для начинающих!

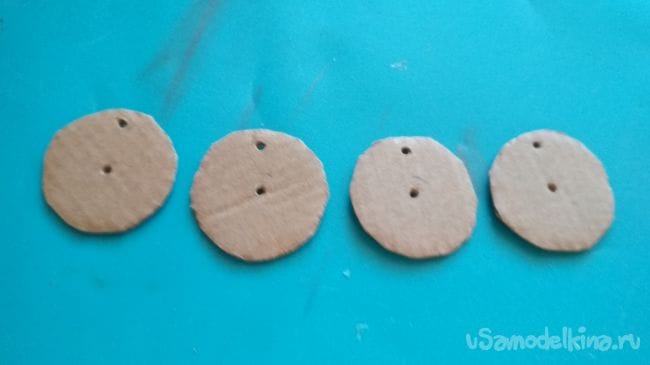

Проделываем с помощью иголки или шила по одному отверстию на каждом из кружочков, примерно в 4 мм от края:
Как сделать простого шагохода своими руками! Для начинающих!

На двух кружочках увеличиваем центральное отверстие и приклеиваем из на ось редуктора, так чтобы отверстия с краю были напротив друг к другу. Также важно чтобы ось редуктора сильно не выступала за кружочки:
Как сделать простого шагохода своими руками! Для начинающих!
Как сделать простого шагохода своими руками! Для начинающих!

От палочек от мороженного отрезаем два кусочка, длинной 25-30мм
Как сделать простого шагохода своими руками! Для начинающих!

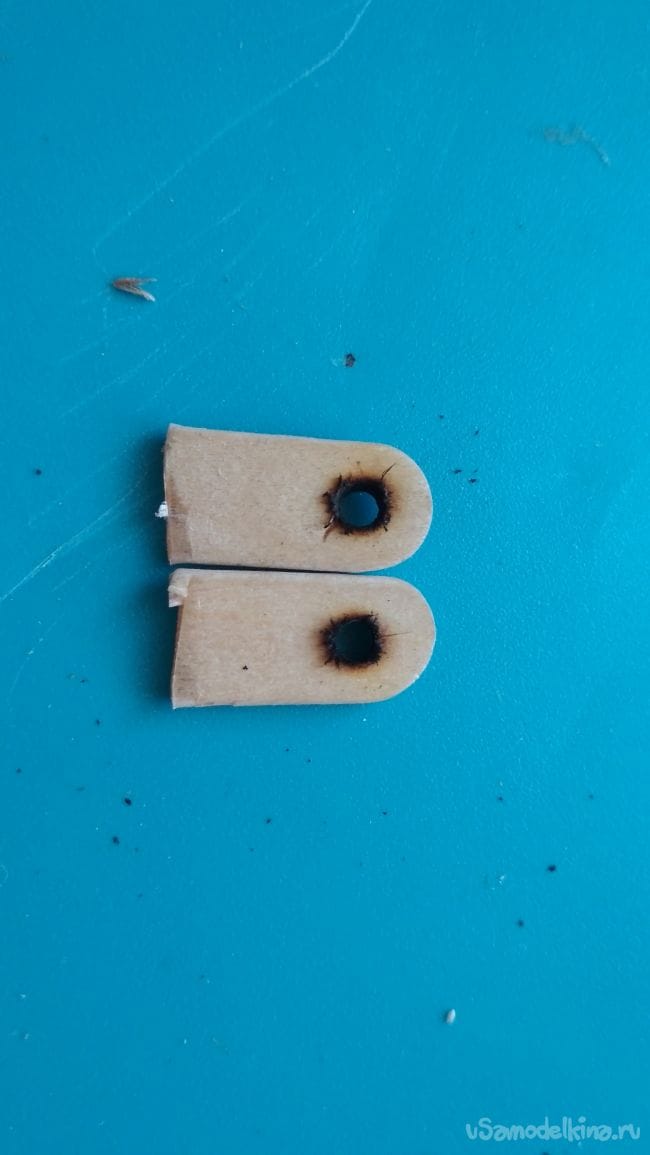

Проделываем два сквозных отверстия (чуть больше диаметра стержня от ручки) в 2-3 мм от закруглённого края, я это делал с помощью паяльника:
Как сделать простого шагохода своими руками! Для начинающих!

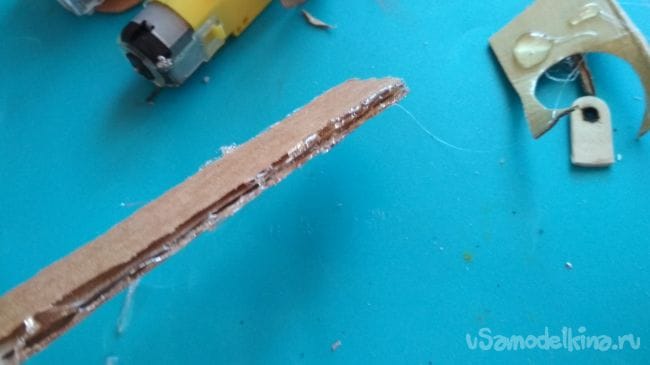

Укрепляем края нашего каркаса с помощью термо клея:
Как сделать простого шагохода своими руками! Для начинающих!

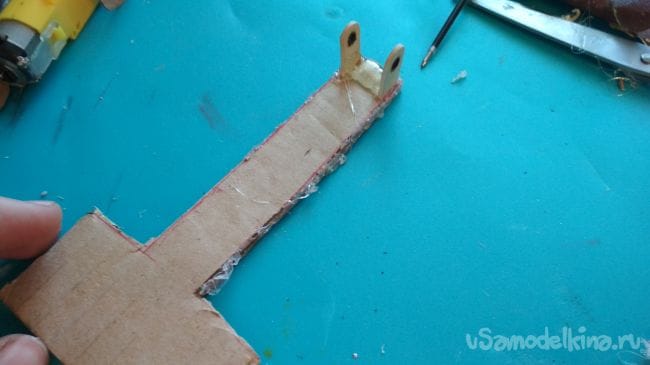

Приклеиваем наши прошлые заготовочки так как показано на фото (важно чтобы отверстия были на против друг друга)
Как сделать простого шагохода своими руками! Для начинающих!
Как сделать простого шагохода своими руками! Для начинающих!

Отрезаем от стержня ручки кусочек длиной 30 мм и вставляем его в отверстия наших заготовочек, также приклеиваем редуктор. Между редуктором и концом каркаса должно быть расстояние 4-5 см
Как сделать простого шагохода своими руками! Для начинающих!

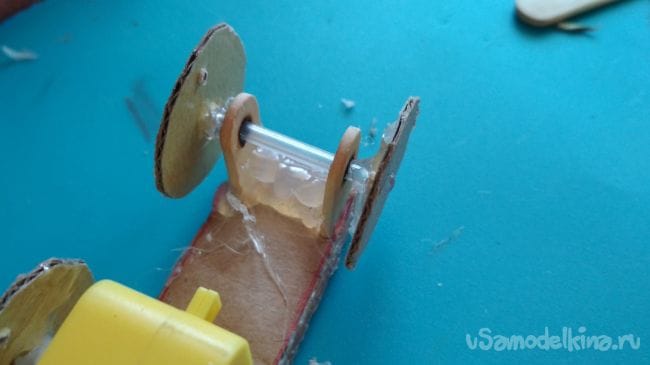

Приклеиваем оставшиеся кружочки к стержню, так как показано на фото:
Как сделать простого шагохода своими руками! Для начинающих!

Берём палочку от мороженного и отрезаем от неё два равных кусочка длинной примерно 5 см, оставшиеся кусочки не выкидываем, они нам потом понадобятся:
Как сделать простого шагохода своими руками! Для начинающих!

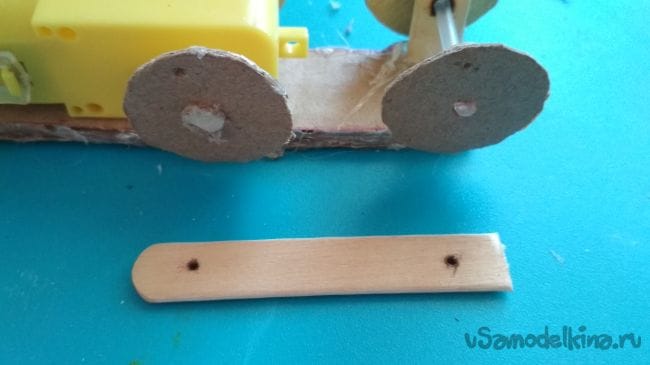

С помощью паяльника проделываем два отверстия, они должны на таком же расстояние что и верхние отверстия у картонных кружочков:
Как сделать простого шагохода своими руками! Для начинающих!

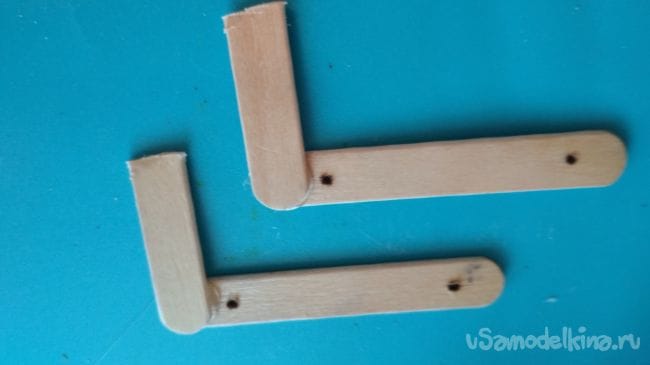

Берём оставшиеся кусочки от палочек от мороженного и приклеиваем их к прошлым заготовкам так как показано на фото, это будут "ноги" нашего шагохода
Как сделать простого шагохода своими руками! Для начинающих!
Как сделать простого шагохода своими руками! Для начинающих!

От скрепки отрезаем четыре примерно одинаковых кусочка, длинной 10-15 мм (на фото их 3 так как я одну случайно приклеил)

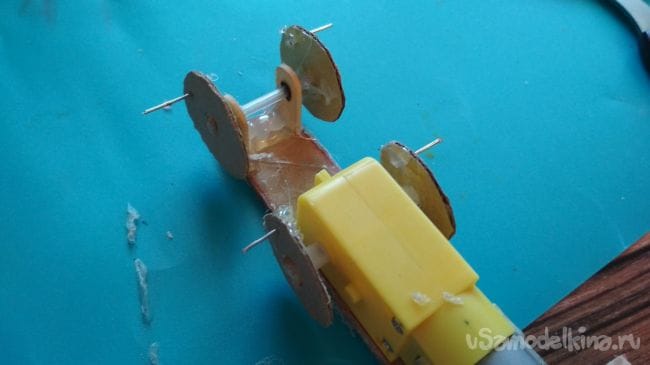

Приклеиваем их к нашим кружочкам большей частью наружу, важно чтобы другой конец не задевал за каркас и редуктор
Как сделать простого шагохода своими руками! Для начинающих!

Как сделать простого шагохода своими руками! Для начинающих!

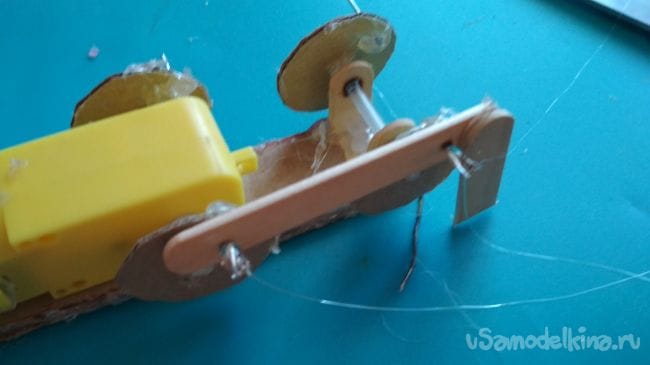

Надеваем "ноги" нашего шагохода на выступающую часть кусочков скрепки и на оставшийся край капаем каплю термо клея, либо зигибаем, либо надеваем небольшие бусинки, главное чтобы "ноги" не приклеились к кусочкам скрепки
Как сделать простого шагохода своими руками! Для начинающих!
Как сделать простого шагохода своими руками! Для начинающих!
Как сделать простого шагохода своими руками! Для начинающих!

Припаиваем наше питание к редуктору через выключатель:
Как сделать простого шагохода своими руками! Для начинающих!

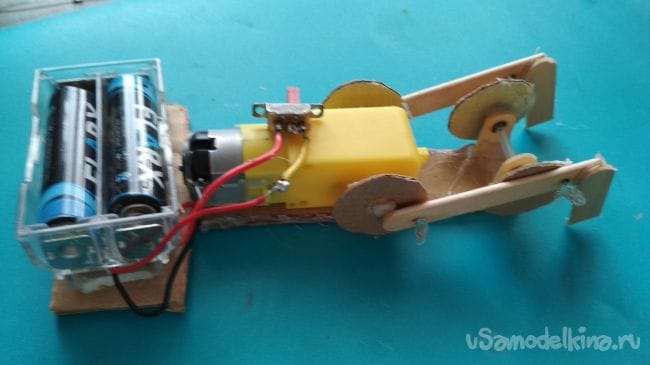

Бокс с батарейками и выключатель размещаем и приклеиваем на каркас:
Как сделать простого шагохода своими руками! Для начинающих!

Теперь берём колёсико, которой я взял из магнитофона и приклеиваем его в низу задней части каркаса:
Как сделать простого шагохода своими руками! Для начинающих!
Как сделать простого шагохода своими руками! Для начинающих![/center

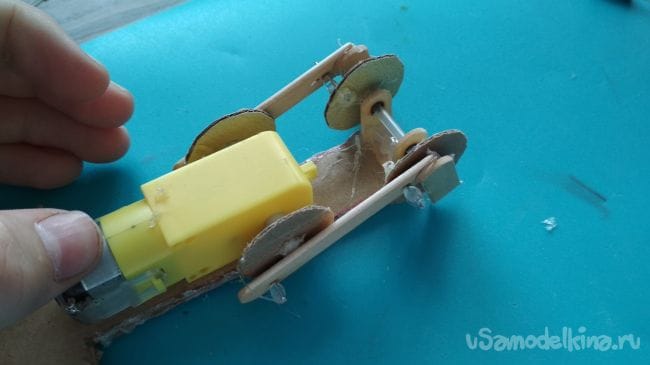

Ну вот и всё! Наш простейший "шагоход" готов и осталось его только протестировать! Для этого просто берём и включаем его, после чего он начинает двигать "ногами" и немного ползти! Получается что он отталкивается ногами от поверхности, тем самым двигаю всю конструкцию. Для улучшения сцепления "ног" с поверхностью советую на их "пятку" капнуть пару капель термо клея. Надеюсь данная статья была вам интересна.
[center]Как сделать простого шагохода своими руками! Для начинающих!

Как сделать простого шагохода своими руками! Для начинающих!

Всем спасибо за внимание!
