Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

Всем привет! Сегодняшняя самоделка по большей части посвящена новичкам в мире физики и электроники. Сегодня я покажу простейший способ как сделать "вечный фонарик" а именно генератор Фарадея. "Вечный" он потому что он может работать без каких либо источников энергии, вроде батареек и аккумуляторов.

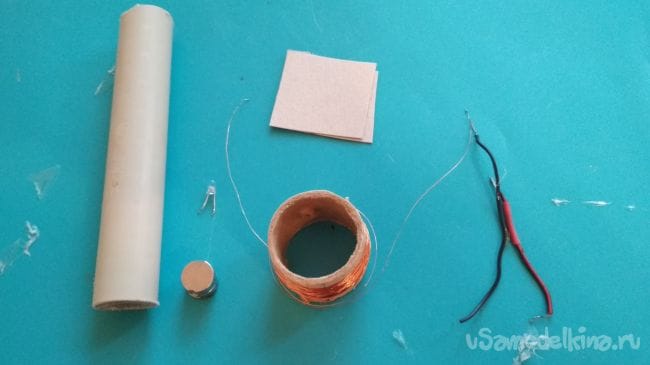

И так для него нам понадобится:
-медный провод сечением 0,1-0,5 мм
-неодимовые магниты
-пвх труба длинной 10-15 см и шириной 2 см
-картон
-низковольтный светодиод
-конденсатор на 10000пф по желанию

Из инструментов нам понадобится:
-паяльник
-клеевой пистолет
-ножницы

Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

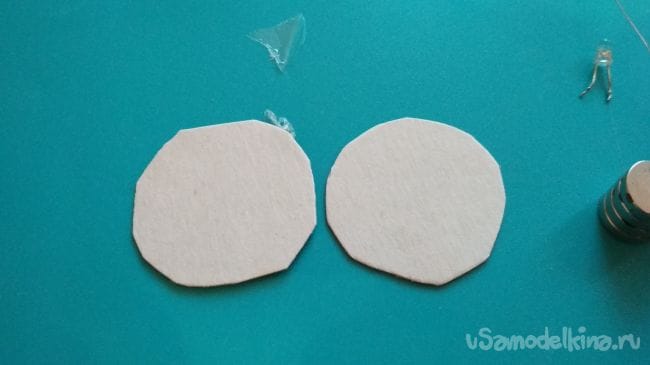

И так первым делом нужно вырезать из картона две шайбочки, в диаметре на 4-5мм больше чем диаметр трубы:
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

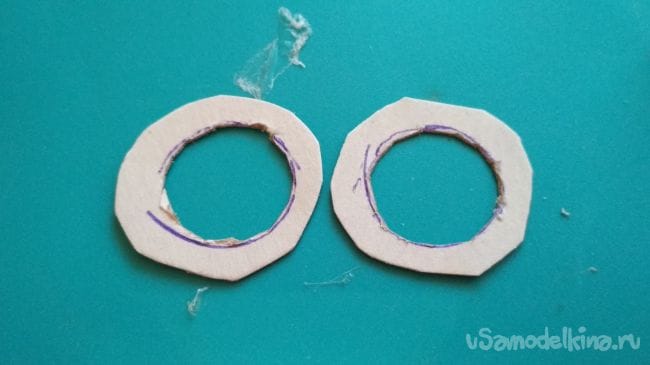

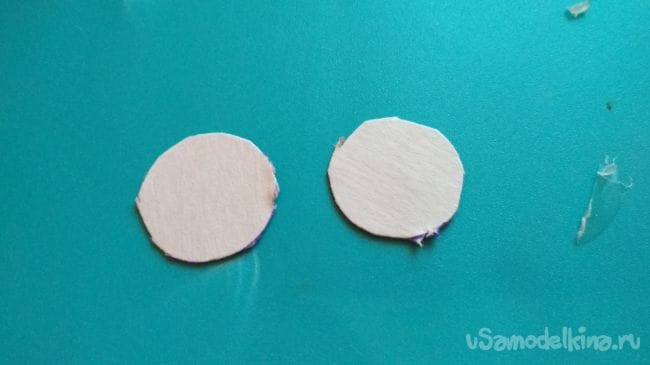

Теперь прикладываем к центру нашу трубу, обводим и вырезаем так как показано на фото (кружочки которые мы вырезали не выкидываем, они нам потом понадобятся):
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

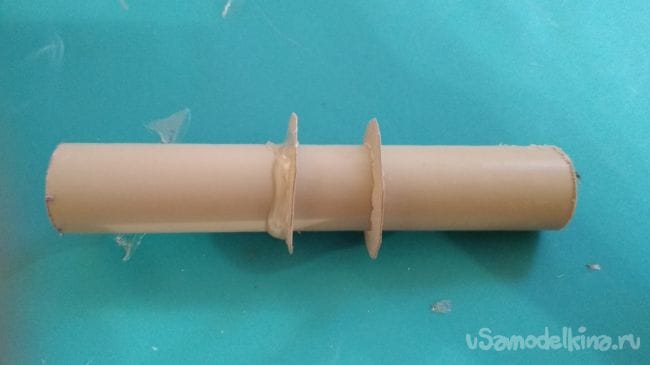

Надеваем наши шайбочки на трубу так как показано на фото и приклеиваем термо клеем:
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

Теперь берем медную проволоку и мотаем 250-360 витков (не обязательно виток к витку)
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

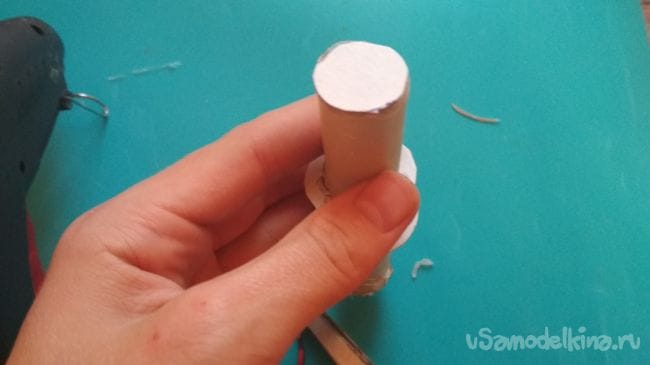

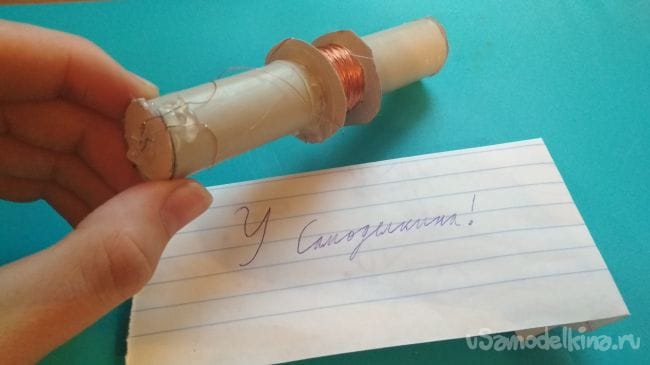

Берём кружочки которые мы оставили и приклеиваем одну из них на конец трубы, другой конец пока оставляем открытым:
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

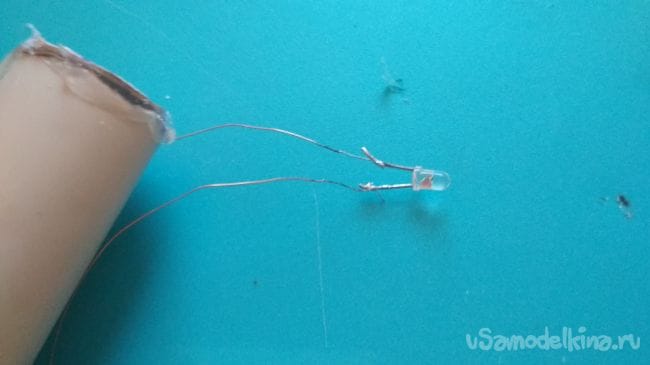

Припаиваем светодиод к концам проволоки (полярность здесь не имеет значения), также можно поставить конденсатор на 100000пф и выпрямляющий диод, но так как самоделка для начинающих я решил обойтись без них.
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

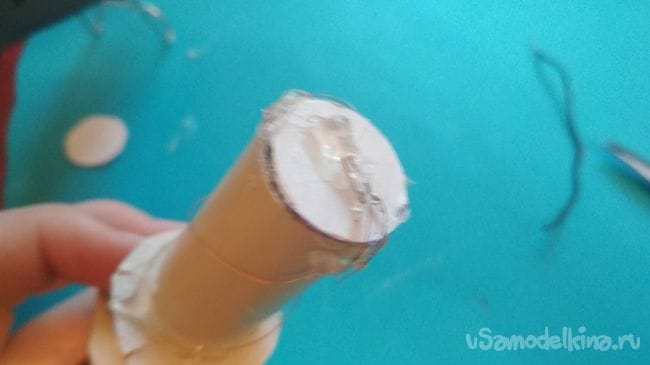

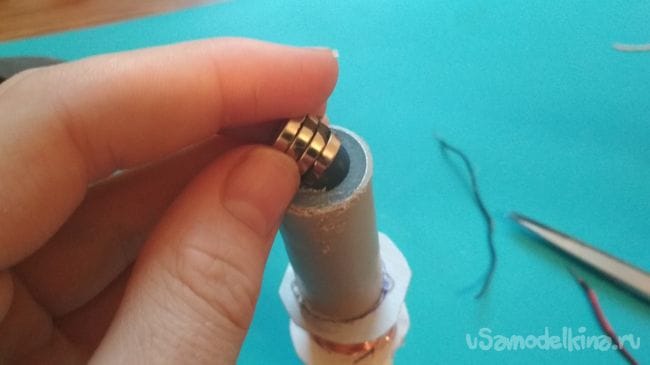

Берём 4 соединённых неодимовых магнита и кидаем их в трубу, после чего заклеиваем кругляшком который мы оставили:
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

Туда же приклеиваем светодиод, без каких либо отражающих бортиков:
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

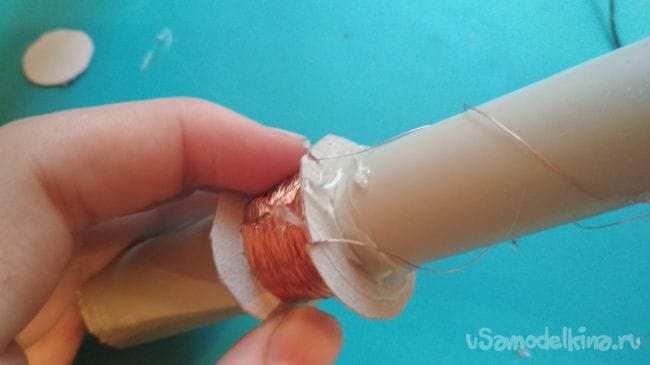

С боку одной из шайб делаем надрезы, продеваем проволоку, и закрепляем её на трубе:
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!
Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

Ну вот и всё! Генератор Фарадея готов и осталось только его протестировать. Для того чтобы он заработал нужно делать поступательный движения, так чтобы неодимовый магнитик стал двигаться вверх вниз по направлению трубы, видео с испытаниями и инструкцией по изготовлению представлено ниже, приятного просмотра

Как сделать простейший «вечный фонарик» или генератор Фарадея своими руками!

Всем спасибо за внимание! Надеюсь эта самоделка поможет новичкам в понимание индукции и магнетизма.
